Диаметр коаксиального дымохода: Коаксиальный дымоход для газового котла: особенности конструкции

Содержание

схема, расчет размеров и высоды дымохода, фото и видео инструкции

Содержание:

  • 1 Монтаж дымохода
  • 2 Раздельные дымоходы.
    • 2.1 Различные способы установки раздельного дымохода.
    • 2.2 Отведение конденсата из дымохода.
  • 3 Как подобрать дымоход?
  • 4 Методы расчета высоты дымовой трубы
    • 4.1 Графический метод
    • 4.2 Математический метод
  • 5 Требования к дымоотводам газовых агрегатов
  • 6 Оптимальные показатели диаметра дымовой трубы

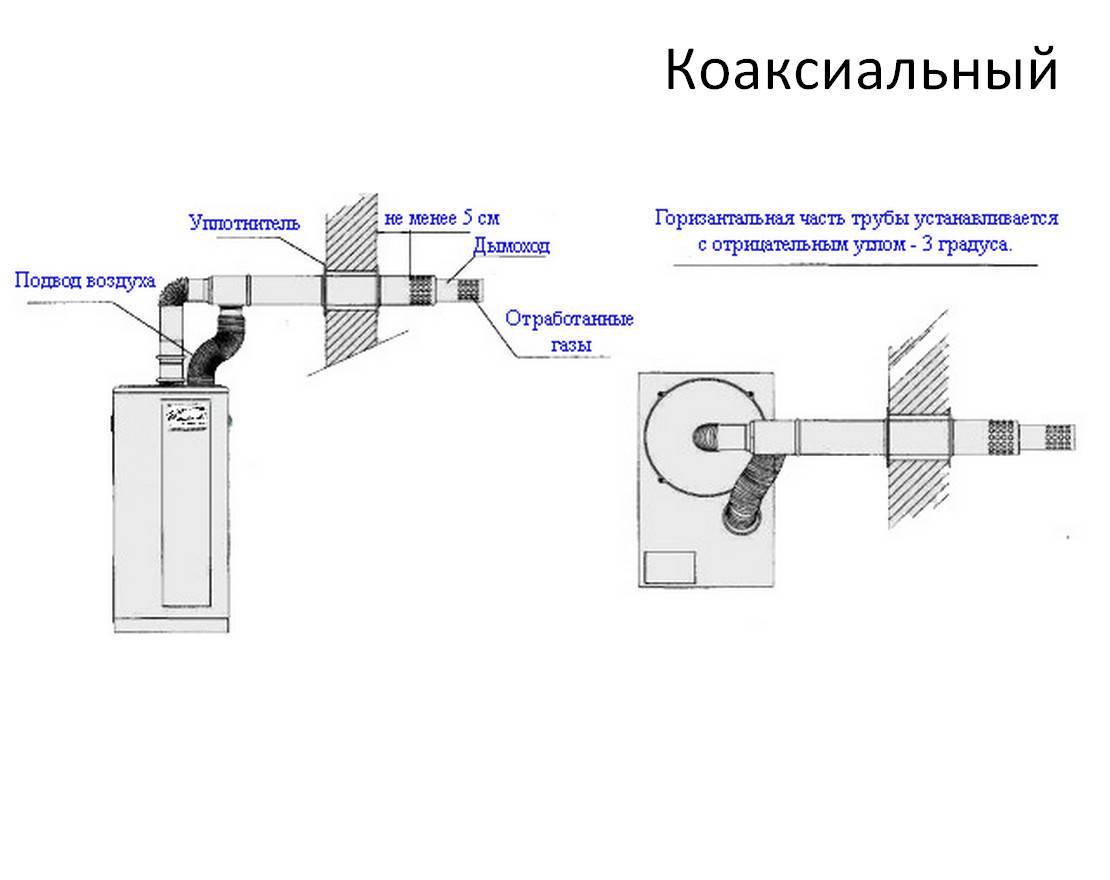

Монтаж дымохода

Если принято решение устанавливать коаксиальный дымоход для газового котла, то необходимо изучить основные требования по установке:

  • высота горизонтальной трубы должна быть более одного метра, вертикальный дымоход – пять метров;
  • давление, с которым газ подается в трубу не должно превышать 0,03 кгс/см2, этот параметр указывают производители отопительных установок;
  • возможность горизонтальной установки только при условии, что котел вырабатывает до 30 кВт, при
  • большем показателе необходим монтаж только вертикального дымохода с выходом через крышу;
  • при установке конструкции нужно рассчитывать длину таким образом, чтобы соединительные элементы не пересекались с перегородками, стенами, кровлей.

Установка коаксильного дымохода на отопительную печь

Наиболее часто используется именно коаксиальный дымоход для газового котла с закрытой камерой сгорания. Такие установки характеризуются принудительной организацией отвода газов и продуктов сгорания, поскольку в их конструкции не предусмотрено наличие обратной тяги. С закрытой камерой устанавливаются обычно напольные котлы, коаксиальный дымоход может присоединяться сверху, с боков и реже снизу.

Требования по установке дымоотвода на такие конструкции повышенные, поскольку горизонтальное отведение продуктов горения менее эффективно, чем вертикальное, а при монтаже дымохода нужно соблюдать определенный уклон. Для таких котлов оптимально использовать трубы диаметром 60 мм для внутренней и 100 мм — для внешней. Конструкцию можно дополнить специальными отводами, которые располагаются под углами 90о и 45о, но при монтаже следует учитывать, что такие отводы значительно сократят общую длину дымохода.

Прямой угол сократит длину на один метр, а уклон в 45о – на полметра.

Габаритные размеры горизонтального коаксиального дымохода из эмалированной стали

Для устройства с закрытой камерой сгорания можно использовать коаксиальные трубы, изготовленные из эмалированной стали – внешняя, и алюминия — внутренняя

Реже для таких отопительных устройств используются вертикальные дымоходы, они устанавливаются, когда важно не испортить фасад здания или в целях обеспечения экологичности, поскольку дым, выходящий выше кровли, рассеивается быстрее и незаметно для человека

Установке коаксиального дымоотвода должны предшествовать подготовительные работы:

  • расчет метража и количества необходимых элементов;
  • подготовка отверстий в стене, перекрытиях, крыше, по всей длине дымохода;
  • необходимо предусмотреть возможность монтажа под небольшим уклоном, это необходимо для того, чтобы образованный конденсат беспрепятственно стекал.

Немаловажными являются требования по высоте расположения дымоходной трубы – она должна быть на 1,5 метра выше, чем уровень камеры сгорания, такое размещение создаст более эффективную тягу и снизит вероятность возникновения возгораний.

Элементы труб коаксиального дымохода с прокладками

Собирая коаксиальный дымоход, желательно использовать резиновые прокладки в местах стыков, благодаря им конструкция будет более герметичной, а риск задымления отсутствовать вовсе.

Если учесть все требования при монтаже коаксиального дымоотвода и выполнить все этапы правильно, то можно обеспечить долгую и эффективную работу отопительных установок, будь они напольные, пристенные или встроенные.

Раздельные дымоходы.

Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.


Разделитель для коаксиального дымохода

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.
  • Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:


Длина раздельного дымохода
Вертикальный раздельный дымоход

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

  • Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
  • Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
  • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Как подобрать дымоход?

Коаксиальные дымоходы являются частью комплекта поставки газового котла и изготавливаются подавляющим большинством производителей котельного оборудования.

Диаметр коаксиального трубопровода указывается, как значение величин для внутренней и наружной трубы, записанных через дробь (например, 110/150). Чтобы определить требуемый диаметр, не нужно выполнять каких либо расчетов, так как таблицы подбора указаны в инструкциях производителей.

Кроме диаметра сечений, определяющим параметром дымоотвода является его общая длина. Данная величина определяется, как сумма длин составных частей дымохода и не должна превышать предельного значения, указанного в инструкции по монтажу системы. Предельно допустимая длина измеряется эквивалентными метрами (Эм). Для дымоходов, которые обслуживают котлы без вентилятора, выдвигается требование минимальной длины для создания естественной тяги.

Проход горизонтального участка через стену.

Методы расчета высоты дымовой трубы

Все индивидуальные дома должны быть оборудованы отоплением с источниками нагрева, работающего на газовом, жидком или газообразном топливе. Такие устройства оборудуются дымовыми трубами для удаления угарных газов, образующихся в результате горения топлива.

Такие котлоагрегаты способны работать только в случае, когда имеется необходимая тяга для подачи дутьевого воздуха и удаления дымовых газов. Расчет параметров газоходов выполняют исключительно высококлассные профессионалы, итоги расчетов оформляются в виде таблиц и рекомендуются к использованию во время изготовления системы дымоотвода от котлов.

Графический метод

В основании метода определения высоты дымохода относительно конька лежит теорема Пифагора. Схему строят с соблюдением габаритов и соотношений строения в доступном масштабе:

  1. На готовом эскизе наносят 2 симметрические оси: конек и запроектированное место трубы.
  2. Через верх кровли проводят горизонтальную линию и, применяя транспортир, к низу от нее, откладывают уклон, равный 10 градусам.
  3. Намеченную линию проводят до оси симметрии трубы.
  4. Усеченная линия даст требуемую величину.
  5. Ее нужно вымерить и просчитать в соответствии с принятым масштабом.
  6. Определенный размер и будет определять высоту.
  7. Потребуется узнать обеспечивает ли принятое значение государственным нормативам.
  8. План строения, если нужно, немного корректируют. Для чего ось дымопровода плавно перемещают по горизонтали, пока не будет определено оптимальное расположение дымовой трубы.

Графический метод расчета высоты дымохода

Математический метод

Данный порядок определения высоты дымохода относительно конька базируется на применении тригонометрии. Расчеты исполняют в такой очередности:

  1. Рисуют эскиз фронтальной части строения в нужном масштабе. Для техников без инженерного навыка принимают наиболее подходящий масштаб – 1:100. При переводе плана в натуральные размеры считают, что 1 см равен 1 м.
  2. На схеме фиксируют симметрическую ось дымоотводящейтрубы. Через верх кровли выполняют дополнительную линию и дальше ведут до ее перекрестка с трубной осью.
  3. Равным образом, как в процессе графического приема чертят остроугольный треугольник в 10 градусов, приложенный к ребру конька.

Имея сведения об одном из катетов, возможно, вычислить другой, по формуле a = b*tgL. В данном случае:

  • a– длинна от ребра до выхода дымоотвода;
  • b – длинна от оси строения до симметрической оси дымохода;
  • L -угол равный 80 градусам, восполняющий 10 градусов до 90.

Описанные способы применяются при расчетах домашних дымопроводов, которые конкретно обслуживают единственный источник нагрева. Для производственных котлоагрегатов теплопроизводительностью более 80 кВт, или нескольких таких установок рекомендуется обратиться к специалистам. Должный размер тяги может быть обеспечен только с применением подробных тепловых и аэродинамических расчетов котельного оборудования.

Математический метод расчета высоты дымохода

Высота дымохода от конька крыши скатного типа может зависеть не только лишь от правил СниП, но равным образом и от внешней и внутренней конфигурации каналов, их сечения и прочих данных, которые конкретно, обусловливают эффективность работы нагревательного агрегата и его КПД. Для организации наиболее развернутых подсчетов применят online калькуляторы, на профильных веб сайтах.

Требования к дымоотводам газовых агрегатов

Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.

Кирпичные оголовки — и те необходимо утеплять

Остальные требования к устройству дымоотводов звучат следующим образом:

  1. Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
  2. При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
  3. Пористые стройматериалы использовать запрещается.
  4. В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
  5. Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
  6. Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).

Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:

Оптимальные показатели диаметра дымовой трубы

Полный расчет дымовой трубы довольно сложно выполнить неспециалисту. Для этого лучше воспользоваться советами теплотехников по выбору оптимально показателя:

  1. При максимальной тепловой мощности отопительного устройства до 3.0 кВт, предостаточно будет трубы диаметром 140 мм.
  2. Если котел обладает мощностью до 4.5 кВт — оптимальные габариты дымоотвода — не меньше 140мм.
  3. При применении высокомощного котельного устройства в 7.5 кВт, Д трубы дымохода обязан быть не меньше 150 мм.

Пользователь, которому известна тепловая мощность котла, может по оптимальным значениям сделать прикидочный расчет дымовой трубы и согласовать ее с показателем выходного патрубка котла. Также можно обратиться к инструкции завода-изготовителя, в которой регламентирована схема установки со всеми параметрами дымовентиляционной системы. В случаях, когда теплопроизводительность неизвестна проводят расчеты по часовому расходу топлива, сжигаемого установкой либо определить данный показатель по паспорту на теплогенератор.

Не менее важным показателем для точного расчета геометрических параметров дымоотвода является температура уходящих газов на входе в трубную часть.
Этот параметр связан с видом и качеством сжигаемого топлива и эффективности поверхностей нагрева котла. Для правильного настроенного оборудования он должен быть в пределах 150-200 С.

Для каминов также важным значением обладает показатель оптимальной скорости движения газа по дымоотводящей системы,обычно этот показатель принимается 2 м/с с показателем естественной печной тяги – 4 Па на 1 м дымовой трубы.
