Дифференциальные автоматы двухполюсные ABB серий DSh301R, DS201 тип АС

Дифференциальные автоматические выключатели ABB серии DS.

Для защиты людей и животных от поражения электрическим током в случае прикосновения к электроприборам или кабелям разработаны специальные устройства защитного отключения. Это касается всех видов контакта — и прямого, то есть прикосновения к оголенному проводу, и косвенного, то есть касания элементов электротехники под напряжением.В случае повреждения или неудовлетворительного состояния изоляции проводов и кабелей также возникает риск утечки тока и, как следствие, пожароопасная ситуация.

Дифференциальные двухполюсные автоматы компании ABB предназначены для экстренного размыкания электрических сетей в случае опасности. Они могут быть использованы в помещениях любого типа — жилых домах, промышленных и административных зданиях, торговых помещениях. Широкая линейка моделей позволяет подобрать необходимое устройство для каждой электрической сети.

При выборе дифференциального двухполюсного автомата необходимо определиться с характеристиками:

– характеристики срабатывания — A, B, C, D, K или Z

< >А – для размыкания цепей с большой длиной электроповодки, а также для защиты полупроводниковых устройств

< >В – подходит для осветительных сетей общего назначения

< >C – для размыкания цепей с умеренными пусковыми токами (например, трансформаторы или двигатели)

< >D – для размыкания цепей с большими пусковыми токами и в сетях с активно-индуктивной нагрузкой

< >K – подходит для сетей с индуктивной нагрузкой

< >Z – для подключения электронных устройств, использующихся в качестве нагрузки

– номинальное напряжение

На каждом дифференциальном аппарате ABB расположена кнопка «ТЕСТ», которую необходимо нажимать один раз в месяц — устройство имитирует утечку тока и показывает, исправна ли ваша система защиты.

Как подключить дифавтомат в однофазной сети

Дифференциальный автоматический выключатель – это электромеханический прибор, обеспечивающий защиту электросети от повреждений в результате короткого замыкания или высоких нагрузок. Помимо этого, он обеспечивает безопасность людей, не допуская поражения электричеством при касании линии, в которой имеется утечка тока. Таким образом, он объединяет в себе функции двух аппаратов: защитного автомата и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно выполнить ее, нужно соблюдать меры безопасности, а также выполнять правила монтажа. О том, как подключить дифавтомат, и пойдет речь в этой статье.

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

• Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

• Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Установка дифавтомата в одно- и трехфазной сети

Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.

В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.

Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.

Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.

Вводной автомат

Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.

При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:

• Экономия, поскольку на всю сеть устанавливается единственный автомат.
• Компактность, так как одно устройство не занимает в щитке много места.

Минусы этой схемы таковы:

• При возникновении нарушений в сети обесточивается вся квартира или дом.
• При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Наглядные схемы подключения дифавтоматов на видео:

Отдельные автоматы

Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.

Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.

Дифавтомат в схеме без заземления

Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным.

В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности. Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.

Наглядно про подключение дифавтоматов на видео:

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, в однофазную или трехфазную сеть подключается защитное устройство, при его установке должны соблюдаться нижеперечисленные правила:

• Питающие кабели следует подсоединять к верхней части прибора, а провода, идущие на потребители – к нижней. На корпусной части большинства дифференциальных АВ имеется принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, поскольку неверное подсоединение проводников с высокой долей вероятности станет причиной сгорания устройства.

Если кабели недостаточно длинны, их нужно заменить или нарастить. Как вариант – аппарат можно перевернуть на ДИН-рейке, но в этом случае можно запутаться по ходу дальнейшей установки.

• Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
• Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Порядок подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой монтажа и приобрели все, что нужно для установки, переходим к подключению. Оно производится в следующем порядке:

• Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, поскольку они могут стать причиной некорректной работы прибора.
• Отключите питание в домашней сети рубильником в распределительном щитке.
• Тестером или отверткой-индикатором проверьте контакты подключенных потребителей, чтобы убедиться, что к ним не поступает напряжение.
• Прикрепите к DIN-рейке дифавтомат.
• Снимите изоляционный слой с концов подключаемого провода (примерно по 5 мм). Для этого удобнее всего использовать бокорезы.
• Подсоедините фазные и нулевые жилы: от провода питания – к верхним клеммам защитного устройства, а от защищаемой линии – к нижним.

После этого остается включить питание сети и удостовериться, что прибор работает правильно.

Порядок сборки распредщита на дифавтоматах на видео:

Наиболее распространенные ошибки при подключении АВДТ

Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.

Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

• Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
• Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
• Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
• Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.

• Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.

Разбор основных ошибок подключения на видео:

Заключение

В этой статье мы рассказали, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускаются при этой процедуре. Учитывая это, вы сможете самостоятельно установить защитное устройство, а если при этом будет допущена ошибка – легко найдете и исправите ее.

для чего нужен, схема подключения (в том числе в однофазной сети)

Развитие технологии защиты в электрических сетях различного назначения привело к появлению удобного и практичного устройства — дифференциального автоматического выключателя тока. Статус практичного прибора дифавтомат заслуживает благодаря объединению нескольких защитных функций. В отличие от устройств узкого профиля, использующихся для осуществления защиты от конкретных явлений в электрической сети, дифавтоматы обеспечивают комплексную защитную технологию. Принцип действия и условия работы защиты описаны далее.

Для чего нужен дифавтомат в электропроводке

Прежде всего, дифавтомат — это защитное устройство. Как и обычный автоматический выключатель, дифавтомат защищает участок цепи, на котором он установлен, от перегруза и короткого замыкания. При возникновении таких явлений в цепи, дифавтомат отключит участок, находящийся под его защитой аналогично обычному автоматическому выключателю.

Дополнительно дифавтомат оснащён функцией защиты человека от поражения электрическим током при случайном прикосновении человека к токоведущим частям. В этом смысле дифавтомат выполняет функцию УЗО.

Такое сочетание необходимых видов защит делает дифавтомат востребованным в процессе монтажа и эксплуатации электрических сетей различного назначения.

Универсальность этого устройства подтверждается его размерами, которые особо не увеличились при объединении функций двух других устройств. Дифавтомат устанавливается на дин-рейку аналогично другим приборам.

Объединение функций УЗО и автоматического выключателя

Сохранность и работоспособность электрической сети во многом зависит от используемых устройств защиты. Но самой большой ценностью во все времена остаётся человеческая жизнь. Защита людей, обслуживающих и эксплуатирующих электрические сети, всегда должна оставаться в приоритете. В этом смысле дифавтомат является оптимальным решением в оборудовании защищаемой электросети.

При несомненных практических преимуществах, дифавтоматы ещё и несколько экономичнее, чем отдельная установка УЗО и автоматического выключателя.

Об особенностях подключения перекрёстного выключателя можно прочитать в данном материале: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html

Принцип работы и методы срабатывания

Принцип работы дифавтомата также объединяет принципы работы автоматического выключателя и УЗО. Для защиты от токов короткого замыкания и перегрузки в сети дифавтомат оснащён электромагнитным и тепловым расцепителями, а для защиты от тока утечки — дифференциальным трансформатором и отключающей катушкой.

В случае попадания человека под действие тока на участке цепи, защищаемом дифавтоматом, сработает отключение от появления тока утечки. В дифференциальном трансформаторе нарушиться баланс магнитных потоков и отключающая катушка на это отреагирует мгновенно.

Возникновение тока утечки

В случае же перегруза электрической цепи работу по отключению выполнит тепловой расцепитель, конструктивно и номинально не отличающийся от тепловых расцепителей обычных автоматических выключателей. А при возникновении в цепи тока короткого замыкания, свою работу выполнит магнитный расцепитель, который также не отличается от магнитных расцепителей автоматических выключателей.

Расположение магнитного и теплового расцепителей

В зависимости от схемы монтажа дифавтоматов, различают селективный и неселективный методы срабатывания.

Селективность — это избирательность в процессе защиты. При возникновении аварии селективная защита должна отключить минимальное количество потребителей, находящихся на защищаемом участке.

В качестве примера: при возникновении неисправности в бытовом электроприборе, предохранитель должен сработать в самом приборе, а не в распределительном щите всего здания.

Селективная схема предусматривает использование дифавтомата с обозначением S на передней панели, что собственно и обозначает «селективный».

Селективная схема монтажа реализовывается за счёт установки одного дифавтомата (селективного) на вводе (центральный распределительный щит, электрощит на лестничной клетке и т. п.) и нескольких неселективных дифавтоматов в отходящей цепи. По одному на каждый участок.

Вводной дифавтомат и три отходящих участка цепи

Такая схема монтажа предпочтительнее из-за того, что при возникновении аварии на любом из трёх защищаемых участков, отключение выполнит неселективный дифавтомат, а основной останется включённым. Такой способ срабатывания обеспечивает существенное снижение риска отключения всех потребителей одновременно.

Неселективная схема монтажа реализована аналогично предыдущей, но с существенным отличием. Вводной дифавтомат не селективного исполнения, а такого же, как и отходящие дифавтоматы. В случае возникновения аварии на любом из участков цепи отключится дифавтомат, защищающий этот участок, а также вводной дифавтомат, что, в свою очередь, приведёт к отключению всех групп потребителей.

Функционально неселективная схема выполняет защиту правильно, но в плане эксплуатации она непрактична.

Монтаж селективной схемы защиты более предпочтителен.

Об обозначении розеток и выключателей на строительных чертежах и электрических схемах можно прочитать здесь: https://aqua-rmnt.com/ehlektrosnabzhenie/oboznachenie-rozetok-i-vyklyuchatelej-na-stroitelnyx-chertezhax-i-elektricheskix-sxemax.html

Схема подключения дифференциального автоматического выключателя тока

Схема подключения дифавтомата рассмотрена на примере бытовой электросети 220 В.

Схему можно реализовать по-разному, в зависимости от бюджета и личных предпочтений в формировании защиты домашней электрической сети.

Относительно экономичный вариант предусматривает установку одного дифференциального автомата на вводе в квартиру или дом, а на каждый защищаемый участок установку обычного автоматического выключателя. При такой схеме защита от перегруза и короткого замыкания осуществляется на каждом из участков благодаря работе автоматических выключателей. А защита от тока утечки реализована во всей цепи за счёт дифавтомата на вводе.

Подключение вводного дифавтомата в бытовой сети 220В

Следующий вариант подключения предусматривает установку дифавтоматов на каждый участок цепи. В этом случае нет необходимости устанавливать вводной дифавтомат. Каждый из защищаемых участков обеспечен защитой от перегруза, короткого замыкания и тока утечки. Следует заметить, что такой вариант дороже чем предыдущий. Хотя и более правильный, с точки зрения формирования защиты, в электросети.

Схема без вводного дифавтомата в электросети 220 В

Второй вариант схемы подключения предпочтительнее для помещений с повышенной влажностью. В таких помещениях возрастает риск появления токов утечки на землю из-за влажной среды. Для защиты людей необходимо максимально эффективно сформировать защиту от токов утечки. Установка дифавтоматов на каждую группу электроприборов обеспечит высокую степень защиты.

Как правильно подключить

Схема подключения дифавтоматов в сети 220 В рассмотрена выше.

Схема подключения дифавтоматов в сети 380 В имеет существенные отличия. Прежде всего, для такой схемы нужен четырёхполюсный дифавтомат. Такой дифавтомат предназначен специально для трёхфазной сети, имеет более крупные габариты, но также устанавливается на дин-рейку.

Исполнение для трёхфазной сети

Схема установки такого дифавтомата предусматривает его монтаж после счётчика. Такой тип установки можно реализовать селективным способом, если вводной дифавтомат использовать селективного исполнения.

Установка в сети 380 В

При отсутствии заземляющего проводника в схеме питания помещения (дома), установка дифавтомата является обязательной.

Самым уязвимым местом у лампы накаливания является вольфрамовая спираль, которая чувствительна к резким перепадам напряжения. Для того чтобы сгладить эти каскады используют специальные приспособления. Подробности: https://aqua-rmnt.com/ehlektrosnabzhenie/plavnoe-vklyuchenie-lamp-nakalivaniya-220.html

Защита людей от электрического тока прежде всего.

Схема подключения в такой сети реализовывается следующим образом.

Простейшая схема установки в сети 220 В

При такой схеме сам дифавтомат будет выполнять функцию заземлителя, мгновенно реагируя на появление в сети тока утечки на землю. Это обеспечит защиту людей использующих бытовые электроприборы или просто находящихся в защищаемом помещении.

Независимо от вида электрической сети, в которой монтируется дифавтомат, существует ряд правил, обеспечивающих правильность эксплуатации:

• Питающие провода всегда нужно подводить к устройству сверху, а отходящие вниз. Практически на всех моделях дифавтоматов нанесено обозначение присоединений проводов и положение входа и выхода. При случайном подключении нагрузки не стой стороны, можно вызвать аварию, вызывающую выход из строя дифавтомата. Иногда приходится работать в условиях, требующих установки дифавтомата в перевёрнутом положении. На эффективность его работы такое положение не повлияет, главное, не перепутать клеммы подключения.
• Важно соблюдать правильность подключения фазных и нулевого провода. В стандартной международной маркировке клемма подключения фазного провода имеет обозначение L, а клемма подключения нулевого проводника N. Приходящий проводник имеет обозначение — 1, а отходящий обозначение — 2.
• Для нормальной корректной работы дифавтомата, его нулевой проводник должен быть соединён лишь со своей цепью. Запрещено объединять нули всех групп в общую цепь.

Важно помнить, что неправильное подключение устройства защиты не всегда вызовет его поломку. Неправильное подключение всегда не обеспечит должного уровня защиты и правильности её работы.

Видео: устройство и принцип работы устройства

Обеспечение своего жилого пространства защитой — это всегда актуальный вопрос. А обеспечение защитой близких — ещё более актуальный. Автоматические выключатели дифференциального тока помогают решить одну из наиболее важных задач — задачу безопасного использования электроэнергии. Важно, что решение вопроса построено комплексно. Это позволяет оптимально использовать средства монтажа, пространство и время работы, потраченное на оборудование схемы защиты.

Дмитрий. 29 лет. Образование – инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

УЗО – электронное или электромеханическое

← Новые дифференциальные автоматические выключатели HAGER для 3-х фазной сети   ||   ДАВ3 – Инновационное соединение Hager для бытового сегмента →

УЗО – электронное или электромеханическое – что лучше

Для защиты от утечек тока применяются выключатели дифференциального тока, или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако, под общим названием могут продаваться устройства с принципиально различной внутренней конструкцией, которая определяет надежность работы всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция расцепителя УЗО. Он бывает электромеханический или электронный. Только как сходу отличить УЗО электромеханическое от электронного? Этот вопрос необходимо подробно осветить.

В чем отличие электромеханического УЗО от электронного

УЗО и дифавтоматы (это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему конструктиву делятся на два вида: электромеханические и электронные. Это никак не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос: так в чем же их отличие? А отличие есть, и немаловажное: УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения в сети есть или нет. Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если на поврежденном участке возникла утечка, то во вторичной обмотке этого трансформатора появляется напряжение, включающее поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и только при наличии напряжения в сети. То есть, для полноценной работы устройству защитного отключения электронного типа необходим внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет.

Откуда берется источник питания? Внутри УЗО нет никаких батареек и аккумуляторов. А напряжение для питания электронной платы с усилителем поступает от внешней сети. Есть в сети 220В, и появилась утечка тока, – УЗО сработает! Если напряжения в сети нет – защитное устройство не сработает.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО – необходима утечка тока и напряжение в сети.

На рисунке слева – УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения? Уверен, многие пользователи ответят приблизительно так: если напряжение в сети есть, электронное УЗО будет работать. Если напряжения в сети нет, тогда зачем ему вообще работать, ведь напряжения в сети нет, значит и утечки тока браться неоткуда. А какие вы знаете аварийные ситуации, когда в доме или квартире может пропасть напряжение или, как в народе говорят, «нет света»? Это может быть авария на линии, подходящей к дому, могут быть ремонтные работы электрослужб, а может – еще одна очень распространенная проблема – отгорание нулевого провода в этажном щите. Вся аппаратура будет без признаков жизни, все сигнальные приборы (сигнальные лампы, если есть) будут свидетельствовать, что напряжения в сети нет. Однако фаза не куда не делась! Опасность поражения током сохраняется. Представим, что в такой ситуации возникло повреждение изоляции внутри стиральной машины, фаза попала на корпус. Если в этот момент Вы прикоснетесь к корпусу машинки, возникнет утечка и УЗО должно сработать. Но именно электронное УЗО не сработает, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питание отсутствует, поэтому возникший ток утечки электронная плата не зафиксирует, отключающий импульс на механизм отключения не поступит, и УЗО не отключится. Для человека такая ситуация крайне опасна. Поэтому, как бы не было печально, при появлении утечки тока в данной ситуации электронное УЗО не сработает.

Еще одна распространенная проблема – это скачки напряжения в сети. Конечно, сейчас многие для защиты устанавливают реле напряжения, но не у всех они стоят. Что представляют собой скачки напряжения – это отклонение от номинального значения. То есть, у вас в розетке вместо 220 Вольт может появиться 170 Вольт или 260 Вольт, или, еще хуже – 380 Вольт. Повышенное напряжение опасно для электронного оборудования, чем собственно и оснащены электронные УЗО и электронные дифференциальные автоматы. Из-за скачков напряжения может выйти из строя электронная плата с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека – из-за поврежденных электронных компонентов УЗО на утечку не отреагирует.

О том, что внутренняя начинка защитного устройства вышла из строя, вы можете и не знать. Поэтому нужно периодически выполнять проверку работоспособности УЗО кнопкой «ТЕСТ». Специалисты рекомендуют выполнять такую проверку не реже одного раза в месяц.

Итак, в сети электроснабжения могут возникнуть различные аварийные ситуации, при которых электронные УЗО или диффавтоматы могут утратить свои защитные функции. Для электромеханических защитных устройств вышеописанные проблемы не опасны, так как для их работы не требуется внешний источник питания. Будет напряжение в сети или нет, электромеханическое УЗО (АВДТ) отработает в любом случае, если появится утечка тока в сети.

Как отличить УЗО электромеханическое от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях. Для того чтобы понимать, какое устройство защитного отключения перед вами находится электронное или электромеханическое, нужно уметь их различать. Думаете, что это под силу только профессионалам? Но уверяю Вас это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

Самый простой и надежный способ – изучить схему, которая изображена на корпусе УЗО. На любом защитном устройстве наносится электрическая схема. Между отображенными схемами на электромеханическом УЗО и электронном есть небольшие отличия.

На схеме электро механического УЗО или дифавтомата отображается дифференциальный трансформатор (через который «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле которое соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме. Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор обозначен в виде прямоугольника (иногда это овал) вокруг фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. На схеме поляризованное реле обозначается в виде прямоугольника или квадрата. Реле имеет механическую связь со спусковым механизмом отключения.

Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку 30мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из одной механики.

Теперь рассмотрим электронное УЗО. Для примера, электронный дифавтомат на 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на электромеханическом защитном устройстве.

Но, если присмотреться, то можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>. Это та самая электронная плата с усилителем. Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом снизу). Это как раз и есть тот внешний источник питания, который необходим для полноценной работы такого типа УЗО. Не будет питания, не будет работать и УЗО. Не зависимо от того есть утечка или нет.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО – необходима утечка тока и напряжение в сети. Мы же настоятельно Вам рекомендуем приобретать УЗО или диффавтомат именно электромеханического типа.

Как выбрать УЗО и дифавтоматы

Скачки напряжения, короткое замыкание, утечка тока – все это может привести к поломке оборудования, травмам и даже пожарам. Поэтому в частном доме, квартире или на даче не обойтись без защитных устройств. Эту функцию выполняют выключатели дифференциального тока (УЗО, ВДТ) и автоматические выключатели дифференциального тока (дифавтоматы, АВДТ).

Чтобы вы смогли правильно выбрать это оборудование и надежно защитить себя и свой дом от проблем с проводкой, мы расскажем, какие функции выполняют УЗО и дифавтоматы, назовем достоинства и недостатки каждого.

УЗО и дифавтомат – в чем разница?

УЗО (устройство защитного отключения) – аппарат, который устанавливают, чтобы избежать удара током и возгорания проводки.

УЗО само не отключает прибор при перегрузке. Поэтому устройство всегда ставят в паре с автоматом. Первый защищает человека от поражения током, второй – проводку от перегрева и УЗО.

Дифавтомат, или дифференциальный автоматический выключатель, – это прибор универсальный. Он защищает проводку от короткого замыкания и перегрузки, а также человека при утечке тока. В случае утечки он отключает подачу энергии и само устройство.

Что такое утечка тока и почему она происходит

Утечка тока – процесс, когда ток протекает от фазы в землю по не предназначенному для этого пути: металлическим частям прибора, трубам, по сырой штукатурке в доме или через тело человека. Случается по двум причинам.

Причины утечки тока

1. Ошибка при подключении проводки в доме.
Неопытные электрики или сами жильцы путают последовательность подключения, например соединяют ноль вместо земли или выводят несколько проводов на одну клемму.
2. Испорченная изоляция.
Такое часто случается в старых домах, где проводка гниет, потому что ее не меняют десятилетиями. Кроме того, изоляция плавится из-за скачков напряжения или чрезмерной нагрузки, когда к сети одновременно подключают несколько электроприборов.

Чем опасна утечка тока

Безопасное значение тока утечки указано в ГОСТах и техпаспорте оборудования. Например, для стиральной машины с мощностью 2,5 кВт допустимый ток утечки 5,6 мА.

Превышение этого значения в УЗО чревато опасными последствиями. Если человек прикоснется к корпусу прибора, проводу или штепсельной вилке, его ударит током. В зависимости от силы удара это может привести к травме или смерти.

При утечке тока идет перерасход электроэнергии – даже при отключенных приборах ток проходит через счетчик. Например, вы уезжаете на несколько дней в отпуск, возвращаетесь – а один работающий холодильник намотал десятки киловатт. Если с самим холодильником все в порядке, значит, где-то возникла утечка.

Как определить утечку тока в доме

Самый простой способ – индикаторная отвертка. Аккуратно прикоснитесь щупом индикатора к корпусу каждого прибора в доме. Если светодиод загорелся, значит, есть утечка.

Профессионалы проверяют приборы мультиметром. При утечке тока мультиметр показывает сопротивление выше 20 Мом.

Для поиска утечек тока в скрытой проводке можно воспользоваться лайфхаком строителей советских времен:

МЫ ЗНАЕМ КАК	Возьмите портативный радиоприемник, настройте его на среднюю или длинную волну, установив частоту приема на молчащую радиостанцию и пройдитесь с ним там, где проложена проводка. Там, где динамик начнет шипеть и потрескивать, нарушена изоляция проводов.

Теперь рассмотрим, какие бывают УЗО и как они работают.

УЗО: типы и назначение

Типы УЗО

УЗО делят на три типа – по постоянному и переменному току утечки:

Тип «АС»		Самый распространенный и недорогой. Срабатывает на утечку переменного синусоидального тока, он обозначается на корпусе прибора символом «~»
Тип «А»		Более дорогой прибор, который срабатывает на утечку переменного или постоянного импульсного (пульсирующего) тока
Тип «В»		Для производственных электросетей. Срабатывает при утечке выпрямленного или переменного тока

Для бытового применения используют УЗО «АС» и «А». Но какой именно выбрать?

В домашних сетях мы имеем дело с переменным синусоидальным током. Получается, что подходящий тип УЗО для нас – «АС». Но не все так просто.

К примеру, у нас установлено УЗО типа «АС» и есть стиральная машина, которая работает от переменного тока с напряжением 220–230 В. Ток по проводу попадает в импульсный блок питания и преобразуется в пульсирующий, необходимый для питания электронных полупроводников. Если произойдет утечка импульсного тока, аппарат ее не зафиксирует и не отключит поврежденный участок электрической цепи. Либо зафиксирует, но намного позже с момента утечки, и ее значение будет критическим для человека. С УЗО типа «А» такого не произойдет.

В каждом электронном бытовом приборе, где есть блок управления, дисплей, регулятор работы двигателя, температуры или времени, стоит импульсный блок питания. Такой компонент можно найти даже в энергосберегающей лампочке. Быстро среагирует на утечку такого тока УЗО типа «А».

МЫ ЗНАЕМ КАК	Подтверждение использования УЗО типа «А» можно найти в техпаспорте на бытовую технику, например микроволновку или посудомоечную машину. В разделе «Подключение к сети» производитель, как правило, указывает, что прибор необходимо защищать только с помощью УЗО типа «А».

Параметры УЗО

УЗО различают по:

• величине номинального тока – 16–100 А
• величине дифференциального тока утечки – 10–500 мА
• времени на срабатывание – 0,06–0,08 / 0,15–0,5 секунд
• роду электросети – 2-полюсные для 1-фазной сети, 4-полюсные для 3-фазной
• принципу срабатывания – электромеханические и электронные

Параметры дифавтомата

Дифавтомат выбирают практически по тем же характеристикам, что и УЗО:

• По значениям дифференциального и номинального тока.
• По максимальному току при коротком замыкании – какую нагрузку выдержит устройство.
• По типу сети – трехфазный или однофазный.

Выбираем УЗО и дифавтомат

Перед покупкой дифавтомата или УЗО нужно рассчитать, сколько энергии (киловатт-часов) потребляют электроприборы в вашем доме. Это поможет выбрать подходящий УЗО или дифавтомат и определить их количество. Если нагрузка большая, стоит поставить несколько защитных устройств, если малая – достаточно одного.

Как рассчитать потребление энергии – 4 способа

За основу расчета берутся показатели напряжения (В, вольты), тока (А, амперы) и мощности (Вт, ватты). Для мощных приборов вроде электроплит или посудомоечных машин мощность указывается в кВт. Характеристики есть в техпаспорте бытового прибора или на его корпусе.

Способ 1

Зная мощность прибора, вы рассчитаете расход электричества, умножив мощность на количество часов. Например, вам нужно узнать, сколько электричества сжигают 2 лампочки на 100 и 60 Вт и электрочайник на 2,1 кВт. Лампочки горят около 6 часов, чайник работает примерно 20 минут в день. Рассчитываем:

100 Вт х 6 ч = 600 Вт/ч

60 Вт х 6 ч = 360 Вт/ч

2 100 Вт* х 1/3 ч = 700 Вт/ч

600 + 360 + 700 = 1 660 Вт/ч

1 660/1 000 = 1,66 кВт/ч – столько энергии в день расходуют 3 прибора.

Способ 2

Если в характеристиках прибора указаны только ток и напряжение, вычислите мощность по формуле P = U х I, где Р – мощность, U – напряжение, I – сила тока.

Например: 220 В х 1 А = 220 Вт.

Способ 3

Измерить с помощью энергометра. Его подключают к розетке, а к нему – бытовой прибор.

Способ 4 – если потеряли техпаспорт прибора

Этот способ хоть и простой, но долгий.   Отключите все приборы в квартире, а затем запустите только один, например на час. Через час выключите и посмотрите количество киловатт на электросчетчике. И так с каждым устройством.

Есть еще одно неудобство – не будет единого показателя. Некоторые электроприборы потребляют различную мощность в разных режимах работы. Например, в стиральной машине данные будут разниться при включении и отключении насоса, изменении скорости вращения барабана и при нагреве воды.

Заключение

Выбирать между дифавтоматом и УЗО стоит отталкиваясь от конкретной ситуации. Если вы хотите защитить от перегрузок и короткого замыкания только один прибор, к примеру дорогую посудомоечную машину, – ставьте дифавтомат, так как найти неисправность в этом случае будет просто. Если ваша цель – защитить несколько розеток, на которые подведены различные приборы, – покупайте связку УЗО + автомат.

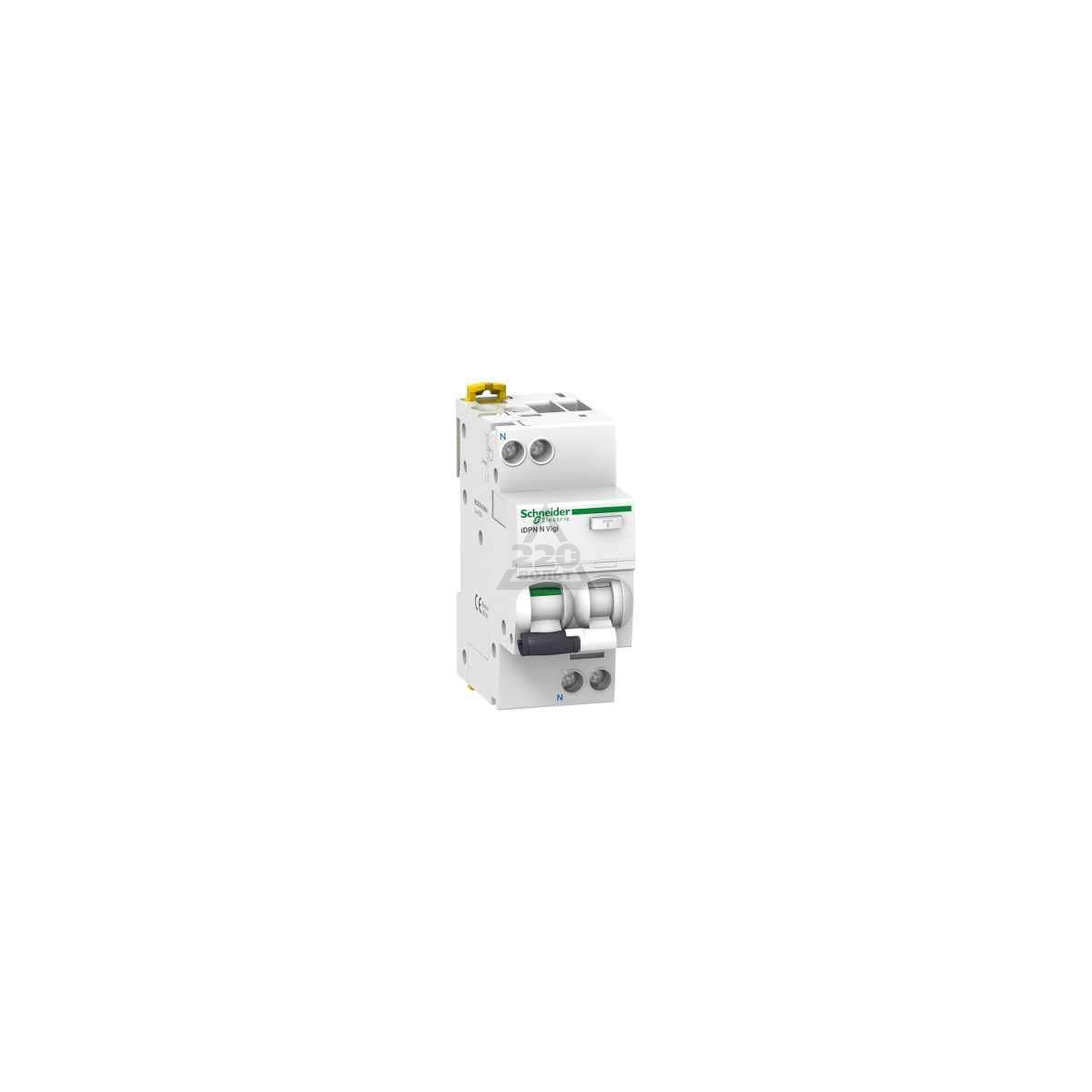

Дифференциальный автомат. Виды и работа. Устройство

Рассмотрим один из видов защиты – автомат дифференциального тока, или дифференциальный автомат. Это устройство включает в себя функции устройства защитного отключения и автоматического выключателя. Оно обеспечивает защиту контролируемой цепи от токов короткого замыкания и перегрузочных токов, работая в качестве автоматического выключателя. Также дифференциальный автомат защищает человека от возможного удара электрическим током в результате токов утечки, не допускает пожара вследствие повреждения изоляции токоведущих элементов электроустановки, выполняя при этом функции УЗО.

Дифференциальный автомат

Разделение дифавтоматов на виды осуществляется по их характеристикам.

Тип электрической сети

Все устройства защиты выбирают по числу фаз электрической сети. Существуют дифференциальные автоматы для эксплуатации в однофазной сети 220 вольт, для трехфазной сети 380 вольт. На корпусе устройства есть соответствующее обозначение. Трехфазные модели оснащены нулевым полюсом и тремя полюсами фаз. Его размеры значительно больше, в отличие от однофазной модели, на которой имеется полюс фазы и ноля. На первой картинке слева – однофазный автомат, справа – трехфазный.

Параметры тока

Номинальный ток обозначается буквой «С» рядом с числом нагрузки тока в амперах.

В быту популярными стали дифавтоматы С16. Остальные виды используются реже. Ток утечки обозначается символом Δ, а справа от этого символа указывается ток в миллиамперах. В цепях освещения чаще всего используются дифавтоматы с номинальным значением тока утечки 10-30 мА. Из них для одиночных сетей применяют автоматы на 10 мА, а в групповых сетях на 30 мА. Защита с номинальным током утечки 100-300 мА применяется для входных дифавтоматов.

Многие потребители в момент запуска расходуют намного больше энергии, чем при дальнейшей работе. Такие токи называют пусковыми. Они во много раз могут превосходить эксплуатационные токи.

Для того, чтобы не прекращалась подача электроэнергии при запуске мощного электродвигателя, дифференциальный автомат работает так, что отключение выполняется только при значительном превышении его номинального тока.

По параметру тока, при котором срабатывает защита при запуске мощных потребителей, дифференциальные автоматы делятся на типы:

• В – выдерживает перегрузку от 3 до 5 раз.
• С – перегрузка от 5 до 10 раз.
• D – отключение питания происходит при возрастании тока от 10 до 20 раз.

Если к сети питания подключено малое количество устройств с небольшой мощностью, то лучше всего подходит тип В. В городских квартирах и домах рекомендуется подключать дифференциальные автоматы типа С. На промышленных производствах, оснащенных силовым оборудованием, устанавливают защиту типа D. Тип защиты обозначается рядом с током номинала на корпусе автомата.

Класс защиты

Этот параметр означает, на какие виды токов реагирует дифференциальный автомат.

AC — Для синусоидального переменного тока
A  — Для синусоидального переменного и пульсирующего постоянного
B  — Для переменного, импульсного, постоянного и сглаженного постоянного
S  — Выдержка времени отключения 200-300 мс
G  — Выдержка времени отключения 60-80 мс

В квартирах и собственных домах чаще всего применяются типы защит АС и А. Из них наиболее распространена защита А-класса, так как основная часть устройств потребителей оснащена электронным управлением. Например, светодиодная подсветка и некоторые виды люстр управляются с помощью электроники. АС-класс устанавливают в загородных дачах и домах, не имеющих электронных устройств.

Класс ограничения тока и отключающей способности

Дифференциальный автомат имеет класс токоограничения, по которому можно определить быстродействие обесточивания линии питания при появлении критических значений тока.

Класс токоограничения имеет цифровое обозначение:

• 1 – медленный.
• 2 – средний.
• 3 – быстрый.

С повышением класса возрастает и стоимость дифавтомата. В прямоугольнике изображена отключающая способность, а класс токоограничения под ней в квадратике.

Условия эксплуатации

Основная часть дифавтоматов эксплуатируется в теплых отапливаемых помещениях, и рассчитана на работу в диапазоне -5 +35 градусов. Если дифференциальный автомат необходимо установить вне помещения, то применяют другой тип автоматов, так как в зимнее время температура может опуститься до более низких значений. Для таких случаев существуют морозоустойчивые автоматы, способные работать при более низких температурах.

На корпусе таких автоматов имеется специальный значок снежинки.

При всех аналогичных характеристиках морозоусточивые модели имеют стоимость выше, по сравнению с другими моделями.

Внутреннее устройство

Конструкция дифавтомата может быть электронной или электромеханической. Электронные модели получают питание от фазного провода. При отсутствии электроэнергии такие дифавтоматы не способны выполнять свои функции. Поэтому наиболее надежными считаются электромеханические автоматы, которые для работы не нуждаются в отдельном источнике электроэнергии, и могут работать в любой ситуации.

Чтобы самостоятельно проверить тип дифавтомата, понадобится простая батарейка и два куска провода. Один отрезок провода необходимо подключить к одному полюсу батарейки, а второй проводник ко второму полюсу.

Далее, включаем автомат и оголенными концами проводников касаемся контактов автомата вверху и внизу, создавая эффект замыкания и утечки тока. Если защита сработала, то дифавтомат является электромеханическим, так как он способен функционировать и выполнять свои задачи без внешнего питания.

Устройство и принцип работы

Дифференциальный автомат состоит из защитной и рабочей части. Защитная часть автомата представляет собой модуль дифзащиты, который отвечает за ток утечки на землю (дифференциальный ток). Также, в модуле происходит преобразование электрического тока в механическое воздействие на специальную рейку, которая выключает питание. Этот механизм и является рабочей частью дифавтомата.

Модуль защиты обеспечивается питанием путем последовательного подключения с автоматическим выключателем. Модуль защиты оснащен вспомогательными устройствами, такими как электронный усилитель, с обмоткой электромагнитного сброса, а также дифференциальный трансформатор, который выявляет остаточный ток.

Чтобы проверить работоспособность модуля защиты, корпус дифавтомата оснащен кнопкой «Тест». Если нажать на эту кнопку, то происходит имитация тока утечки, и при исправном автомате питание должно отключиться.

В дифавтомате в качестве датчика дифференциального тока используется специальный трансформатор, так же как и в устройстве защитного отключения. Действие этого трансформатора заключается в преобразовании тока утечки в проводах, которые подают электроэнергию на устройство защиты.

Если нет неисправностей изоляции проводов, либо к токоведущим элементам никто не прикоснулся, то тока утечки нет. При этом в проводниках фазы и ноля протекают одинаковые токи.

Такими токами наводятся одинаковые магнитные потоки, направленные навстречу друг другу, в магнитопроводе трансформатора. В итоге во вторичной обмотке ток равен нулю, а магнитоэлектрическая защелка, являющаяся чувствительным элементом, не срабатывает.

При появлении утечки тока, например, если кто-то прикоснулся к проводу фазы, либо повредилась изоляция, нарушается баланс магнитных потоков и тока.

В это время во вторичной обмотке появляется электрический ток, приводящий в движение магнитоэлектрическую защелку, которая действует на расцепляющий механизм автомата и систему контактов.

Похожие темы:

Что такое дифавтомат – как подключить дифференциальный автомат, схема

Дифференциальный автомат – универсальное устройство защиты, которое объединило в себе функционал УЗО и автоматического выключателя. Т.е. дифавтомат защищает электрическую линию от токов к.з., от перегрузки линии по току, а также от токов утечки и от поражения электрическим током.

Технические характеристики дифавтоматов

Дифавтомат – это своего рода УЗО и автоматический выключатель, собранные в едином корпусе, следовательно, технические характеристики аналогичны характеристикам УЗО и обычного автомата.

Технические характеристики дифавтоматов:

• номинальный рабочий ток;
• номинальное напряжение;
• ток утечки;
• характеристика срабатывания.

Все характеристики дифавтомата указываются в паспорте и на корпусе устройства.

1. Номинальный ток – это значение рабочего тока, при котором дифавтомат способен функционировать практически неограниченное время. Номинальный ток указывается в амперах.
2. Номинальное напряжение – значение сетевого напряжения, на которое рассчитан дифавтомат. Номинальное напряжение может быть 220В (230В) или 380В (400В).
3. Номинальный ток утечки – величина тока утечки, при котором дифавтомат срабатывает. Характеристика срабатывания – это значение тока срабатывания при коротком замыкании и при перегрузе, а также время срабатывания, зависящее от величины тока к.з. или тока перегрузки. Обычно в качестве характеристики срабатывания указывается буквенное значение (время-токовая характеристика).

Дифавтоматы, также как и автоматические выключатели, бывают с разными характеристиками срабатывания: B, C и D. Буквенное значение указывается перед значением номинального тока.

Очень часто на лицевой стороне корпуса дифавтомата указывается номинальная частота сети (50Гц), степень защиты и схема подключения. Также может быть указан температурный диапазон работы дифавтомата.

Как устроен дифавтомат

По конструктивному исполнению дифавтоматы выпускаются в двухполюсном или в четырёхполюсном виде. Двухполюсные дифавтоматы предназначены для сети 220В. Один полюс для фазного провода, второй полюс для нулевого провода. Четырёхполюсные дифавтоматы используются в трёхфазной сети 380В. Три полюса предназначены для трёх фаз, а четвёртый полюс используется для нулевого провода.

• Подключение дифавтомата в однофазной сети

Подключить дифференциальный автомат для однофазной сети достаточно просто. Подключение выполняется следующим образом: на верхние клеммы дифавтомата подключается фазный и нулевой провода, приходящие от питающей сети 220В. На нижние клеммы дифавтомата подключается фаза и ноль, идущие к нагрузке, т.е. к электрическим потребителям. Обычно верхние и нижние клеммы маркируются латинскими буквами L (фаза) и N (ноль).

• Подключение дифавтомата на 380В

Подключение трёхфазного дифавтомата аналогично подключению однофазного. Разница состоит в том, что вместо подключения одной фазы, к дифавтомату подсоединяются три фазы A, B и C. На верхние клеммы защитного устройства подключается питание, на нижние клеммы подключается электрическая нагрузка. Аналогично дифавтомату для сети 220В, клеммы трёхфазного дифавтомата на 380В также маркируются.

• Схемы подключения дифавтоматов для сети 220В

В схеме питания электрической сети дифференциальный автомат используется либо в качестве общего (вводного), либо в качестве группового (на каждый отдельный электрический потребитель или отдельную группу потребителей).

В первом варианте схема выглядит следующим образом: электрический счётчик – вводной дифавтомат – группы электрических потребителей. Для сборки данной схемы с выхода счётчика электроэнергии  провода подключаются на верхние (входные) клеммы вводного дифавтомата. С нижних (выходных) клемм дифавтомата фаза и ноль расходятся к потребителям через автоматические выключатели и общую нулевую шину.

Схема, в которой дифавтоматы используются в качестве питания отдельных групп, выглядит так: счётчик – групповые дифавтоматы или счётчик – вводной автоматический выключатель – группы дифавтоматов. Запрещается соединять каким бы то ни было образом нули разных групповых дифавтоматов между собой.

Существует и схема, при которой в качестве вводного используется дифавтомат большего номинала, а в качестве групповых дифавтоматов используются защитные устройства с меньшим номинальным током. В этой схеме от счётчика подводится питание на вводной дифференциальный автомат, а с вводного дифавтомата фаза и ноль расходятся на групповые дифференциальные автоматы. В данной схеме есть один нюанс, который необходимо знать.

В качестве вводного устройства необходимо обязательно использовать селективный дифавтомат, который обозначается буквой S. В этом случае при возникновении тока утечки в какой-то линии, сработает только тот дифавтомат, который защищает данную линию. При установке неселективного общего дифавтомата в случае возникновения утечки в какой-то из групп, сработает и групповой дифавтомат, и общий. Таким образом будут обесточены все группы, запитанные от общего неселективного дифавтомата.

Преимущества и недостатки дифавтоматов

Преимущество использования дифференциальных автоматов очевидно. Вместо двух разных устройств (УЗО и автоматического выключателя) используется всего одно универсальное. Благодаря этому упрощается электрический монтаж, а при сборке электрического щитка в самом щитке экономится место.

К недостаткам использования можно отнести большую цену. Один дифавтомат стоит дороже, чем устройство защитного отключения и автоматический выключатель вместе взятые. Если на дифференциальном автомате нет индикации срабатывания типа защиты, то при срабатывании трудно будет установить причину отключения дифавтомата (короткое замыкание, перегруз или утечка).

Какой надо построить дом-2, или Эскиз дома электрика и пожарный

Второй подход к выполнению домашних заданий.

TL / DR – кто делал ремонт, ничего нового здесь не увидит. Тот, кто думает, что одного вводного автомата (или даже дифавтомата) вполне достаточно, увидит только бесполезную трату. Пожарная безопасность стоит дорого, редко требуется.

Как показывает многолетняя практика, электричество – довольно частая причина возгорания.

Комментарии к первой статье показали, на мой взгляд, странное нежелание людей использовать современные схемы защиты оборудования, связанные как с управлением отдельными линиями электропередач, так и с внедрением большой и толстой машины (или пишущей машинки). вместо них все сразу, а просто связано с нежеланием изучать и демонстрировать знания материальной части «в цифрах».«Что ж, напишу так, как вижу.

В общем, мы живем в странное время, где электрики про ПУЭ не знают, на вроде бы техническом сайте пишут не просто ДНИВЭ про редактирование etc \ host, а полноценный ДНОООО – статьи про #внемнегапон (впрочем, понятно, все хочется съесть). Неудивительно, что взрывы из прошлого со словами «нам не нужны ваши гарнитуры, одна большая квартира и хватит», и Так что электрики из бывших южных республик СССР, на фоне которых даже Евгений, главный горный инженер и Хабр, выглядит не так уж плохо.

Часть 1. Немного теории.
Часть 2. Современная матчасть.
Часть 3. Управление вводом и устройство современного щита
Часть 4. Грустная песня про розетки и нагрузку на них.
Часть 5. Системы пожаротушения для дома.
Часть 6. Это их учения по пожарному делу. Они все мальчишки с нашей лодки.
Часть 7. Пора валить

Часть 1. Немного теории

Многие не знают, что в домашней розетке нет плюса и минуса, как на батарейке АА (удивился, когда спросил пара геополитических и футбольных экспертов) – вместо них:
– фаза
– ноль
– заземление
Не вдаваясь в детали TN-S, TN-C, TN-CS и экспериментов по защитному зонированию, я бы упростил таким образом – электричество поступает в дом в трех фазах, напряжение ( какое-то среднеквадратическое значение от того, что есть – среднеквадратичное (эффективное) значение напряжения в электрической сети переменного тока ) между каждой фазой и нулем – 220/230 вольт, между любыми двумя фазами – 380/400 вольт.

В СССР было 220, сейчас вроде постепенно переводится на 230, для унификации (см. ГОСТ 29322-2014 (МЭК 60038: 2009))

При этом в РФ еще есть остатки системы 127/220 – когда между фазой и нулем 127 вольт, между двумя фазами – 220. В итоге в розетке две фазы.

Бывает редко, но это было даже в Москве 10 лет назад, и вовсе не на окраине, а рядом с одной из станций кольцевой линии.

Надо помнить, что такое нормальный автомат, УЗО и дифавтомат. Обычный автомат (современный) имеет две схемы защиты, тепловую и электромагнитную. Тепловой контур работает медленно, до часов, с небольшим превышением номинального значения. Например, вы указали, что автомат на 16 ампер – какое-то время он выдерживает 17.

Какое время отображается на кривой время-токовой характеристики, и зависит от класса устройства. Таким образом, корпус рекомендуется использовать в основном тип B, за исключением холодильника и трансформаторов, и ставить во всем тип C.

Цепь соленоида срабатывает при значительном превышении тока –

тип – В – от 3 до 5 × In;
для типа – С – от 5 до 10 × В;

То есть автомат С16 будет работать “мгновенно” при токе 16 * 10 – примерно 160А.

Подробнее по этой ссылке вы можете прочитать, например, об устройстве автоматов – для этого.

Проблема с обычной машиной в том, что она не измеряет приходящий и уходящий ток – поэтому, если фаза внезапно исходит из стиральной машины (ЭТО НЕ НУЖНО, ЭТО СМЕРТЕЛЬНО ОПАСНО), то можно очень неудачно получить это само электричество.
Машинка не выбивает.

Поэтому для защиты от таких утечек ставят УЗО – прибор, который измеряет (очень точно) сколько электричества пришло, сколько ушло (в амперах). Прошло меньше, чем пришло – значит на линии течь, надо отключать. НО. НО.

– УЗО не защищает от перегрузки по току, т.е. от короткого замыкания
– УЗО не защищает от перенапряжения, то есть от таких неприятностей, как асимметрия фаз и сгорание нуля.
– Само УЗО должно быть защищено меньшим номиналом, иначе оно сгорит при большом токе короткого замыкания
– УЗО защищает не от протекания тока по линии фаза-ноль, а только от утечки на землю. В общем, не существует дешевого способа определить, течет ли ток по биологическому проводнику или по нормальному. Есть, наверное, дорогой способ.

Дифференциальный привод, или выключатель дифференциального тока, это 3 в одном, тепловая машина плюс электромагнитная плюс УЗО.

Есть еще так называемое «УЗО пожаротушение», и есть наследие СССР – предохранители и автоматики советские коричневые для щита и типа пробки (автоматические отвертки (ПАР)), но это тема для уроков истории – потому что надеюсь, что этого почти не осталось (зря , надеюсь – у меня на даче розетки 25А, а в доме коричневые старые советские машинки есть на каждом этаже ).

Часть 2. Современная техника.

В последние годы появилось еще два типа устройств:

– реле защитного напряжения.Это устройство, которое постоянно смотрит, сколько вольт в сети, и если больше (или намного меньше), чем вам нужно, оно отключается.
– защита от электрической дуги, AFCI – прерыватель дугового замыкания

Как я писал в неаналоговой рабочей нагрузке – В качестве однофазного реле напряжения могут использоваться устройства различных производителей, например, PH-113 от Новатэк-Электро, УЗМ-51 от Меандр, РВ-32А от EKF, CM-EFS.2 от ABB, АЗМ-40А от Ресанта », ЗУБР Д40т от« DS Electronics »и им подобные.

Но техника не стоит на месте – теперь AFCI – Дуговой прерыватель, защита от возникновения электрической дуги, практикуется на бездуховном западе.

В Российской Федерации эти устройства описаны в ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного назначения при дуговом пробое» (на недуховном западе это нормы IEC 62606: 2013 + A1: 2017 для ).

В РФ такие устройства (два в одном) выпускает Меандр – Устройство противопожарной защиты от дугового пробоя с функцией защиты от скачков напряжения – МЕАНДР УЗМ-50МД или УЗМ-51МД – стандартное исполнение УХЛ4 (разница с показателями УХЛ2 по температуре эксплуатации, УХЛ2 это для Крайнего Севера какой-то).

ABB – Комбинированные прерыватели цепи дугового замыкания (AFCI) / прерыватели цепи замыкания на землю (GFCI) также имеют это, наверняка есть кто-то еще. В этом же меандре есть статья с описанием «какие конкуренты».

Довольно теории, перейдем к практике.

Часть 3. Управление вводом и устройство современного щита

Из всего, что было написано выше, получается, что в пульте должна быть защита от того, что идет много электричества и защита против того, что не хватает электричества.Кроме того, следует сохранить возможность отключать все сразу одной кнопкой.

Современная плита с DIN-рейкой не избежала губительного и тлеющего эффекта запада – вместо предохранителей (с намотанным жуком) стало возможным поставить что угодно и сделать большой электрический щит, размером почти с завод .

Зачем нужен щит такого размера и почему раньше хватало двух замков, а то и автоматических?

В ответе нет ничего сложного.Где-то с середины 80-х, с ростом высоты строительства, в квартирах перестал появляться газ (с заменой на электроплиты), следовательно, в квартиру стали поступать 6 киловатт, то есть примерно на 25-30 ампер больше. Потребляемая мощность стала нормой для 40-50 ампер или 9-11 киловатт. Специально для известного горного эксперта Евгения Валерьевича – это 6-8 горняков.

Потребляемая мощность стала расти, и появилась возможность воткнуть удлинитель с тройником, а там запитать тепловентилятор, утюг, тёплый ламповый телевизор… и все это по сути через хреновую розетку с алюминиевыми проводами на теплые скрутки ламп в раздаточных коробках … что в сочетании с автоматами на 40А иногда приводило к крайне интересным эффектам.

Тоже приводит сейчас – если у вас один большой дифавтомат с большим током утечки на входе, то нет никаких гарантий, что он будет работать как надо и когда надо.

Но если у вас один дифавтомат с малым током утечки (а потом его разводят через обычные автоматы), то есть риск обесточить всю квартиру, а потом пойти в темноте искать фонарик, и потом копаться в приборной панели – не самое интересное.

Поэтому, на мой взгляд, все же лучше разделить защиту ЛЭП в направлении кухня – комнаты – свет – мокрая зона, чтобы не возникло замыкание или перегрузка или утечка (по любой причине) в одном из зон не везде выключает свет.

Далее нам просто нужно подсчитать необходимое количество модулей на приборной панели для примера с одной комнатой:

Di-Fautomat на группу розеток 1 в комнате (левая сторона комнаты)
Аварийные выключатели на розеточная группа 2 в помещении (правая часть помещения и кондиционер)
Аварийные выключатели на розеточную группу 1 на кухне
Аварийные выключатели на розеточную группу 2 на кухне (холодильник)
Аварийные выключатели на освещение группа – 1
Аварийные выключатели к группе освещения – 2
Аварийные выключатели в группе «прочие» розетки (кладовая, коридор)
Диффтомат на группу розеток в ванной (с током утечки 10 мА)

Итого 8 дифавтоматов.Размерность одного ДА – 2 или 3 модуля, поэтому в такую ​​простую схему уйдет всего 16-24 модуля. Плюс вам понадобится общий ввод одного большого автомата – 2 модуля, плюс упомянутый выше модуль управления вводом и антидуговые модули – еще 2 модуля набраны в 24 ячейки или 2 ряда по 12. Как минимум.

Пластина Plus, защищенная отдельной машиной. Раньше псто в комментариях писал об этом видео с реальной разводкой электриков на многокомнатную квартиру – на мой взгляд, это правильный пример «как надо».

Можно ли, как деды, делать, даже ремонтируя ту самую качалку в Люберцах? Одна машина (даже не дифавтомат) на всех? Конечно, это возможно.

Если нужно? Щит на 24 модуля стоит около 1000 руб. Дифавтоматы – от 2000 рублей за штуку (примерно). Далее вы решите, нужно ли это лично вам.

Часть 4. Грустная песня о розетках и нагрузке на них

ГОСТ ( 30849.1-2002 (IEC 60309-1: 1999) Вилки, розетки и соединители промышленного назначения (Дата введения 01.01.2014) и ГОСТ 30851.2.2-2002
Соединители электрические бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к вилкам и розеткам для соединения в устройствах и методы испытаний указывают, что максимальный ток для вилок составляет 16 ампер или 3,5 киловатт при 220/230 вольт.

Но разве какой-то ГОСТ может остановить специалиста во всем, от футбола до электричества? Получаем, что на входе ставится автомат «один за всех и больше», а в розетку без всякой защиты вставляются 2-3 удлинителя.При этом берут удлинители дешевле, с более тонкими проводами, а на выходе – сначала нагретые провода, потом как повезло.

Впрочем, удлинитель с защитой от перегрева здесь тоже не поможет – например, за год у меня был один такой «пилот-тип» (хоть это и был защитник, свен, или свен, или действительно пилот), сгорел с обычный домашний обогреватель на 2 кВт – перегорели контакты переключателя.

В общем с этими удлинителями вечная беда – сейчас использую в том числе sven с маркировкой «10 ампер» – вот так на нем вылетает термовыключатель через полчаса работы ТЭН на 1 кВт, проще от Железный.

Тем не менее, такие семизводные конструкции «осьминоги» появляются в тех домах, где при строительстве или ремонте не поставили достаточно розеток в удобном месте, а с ними возрастают риски перегрева всего кабеля.

В данном случае проблема не в рисках разовой нагрузки, в конце концов, современные технологии потребляют гораздо меньше теплых ламп предков. Нет, риск возникает именно при длительной нагрузке одной розетки через всевозможные тройники (в том числе и советский тройник без удлинителя).

Может все же стоит при ремонте и разделении линий еще немного розеток проложить?

Часть 5. Системы пожаротушения для дома

Для тушения пожара человечество придумало много разных способов. К сожалению, некоторые из них, например тушение атомным взрывом (Урта-Булак, Памук, Факел, Кратер), сложно адаптировать для использования в многоквартирных домах.

Поэтому в доме остается тушитель, вода, пена и углекислый газ.Novec 1230 для дома еще не применяется, извините за ссылку на сайт про политику.

Оставив в стороне такую ​​тему, как автономные детекторы и всевозможные комплекты от умного дома и других систем с GSM алертом (даже если NAG напишет об этом), сразу перейду к системам.

Система пожаротушения бывает ручная и автоматическая.

Ручная система – это порошковые (ОП), пенные (ОНП-10 – списанные) и углекислотные (НУ) огнетушители. Также можно поливать из тазика.

Порошковое пожаротушение.

Для составов пожаротушения изобретено 100 500 видов. Основные компоненты простые и дешевые – сода (карбонат натрия), соль (хлорид натрия) и другие минералы, вплоть до удобрений, мела и песка. Есть даже порошок силикагеля.

Пример:

Порошки ПСБ состоят из следующих компонентов:

бикарбонат натрия – 94%;
мел дробленый – 4%;
аэросил (диоксид кремния пирогенный) – 2%.

Плюсы: порох вполне способен потушить небольшой пожар или дать время на самое главное – на побег.

Минусы: порох мебели и бытовой техники. Попадание в глаза и легкие не так полезно, скорее, вредно. Огнетушители OP требуют ухода – пару раз в квартал переворачивайте, чтобы порошок не засорялся.

Вода.

С тушением чего-то в многоквартирном доме водой дело ни о чем.Тушить горящее масло в поддоне НЕВОЗМОЖНО (лучше и проще чем-то накрыть), ставить спринклерную систему (вешать в комнате автоматический душ) тоже не рекомендуется, водой не тушите приборы под напряжением от водопровода.

Пена для гашения.

В связи с снятием с работы ОНП – не применимо.

Тушение углекислым газом.

Она сухой лед. Чрезвычайно полезная вещь в доме, только что-то плохо тушит, но вполне достаточно.Однако это может помочь – например, дать время сбежать и / или дождаться прибытия МЧС.

Недостатки: выходящий газ очень холодный, поэтому лучше потренироваться заранее.

Автономные системы.

В офисных помещениях наиболее распространены автоматические системы распыления. В домашних условиях это сделать довольно сложно, и соседи могут быть недовольны. Novec 1230 не ставят дома, а также системы азота или углекислого газа, остается только система с порошком.

По опыту одного знакомого система нужна и полезна; дает время сбежать в штанах и с документами (альтернатива – бежать без штанов и документов).

Итог: в вопросе наличия дома огнетушителя полностью согласен с известным в узких кругах товарищем Бугаевым – мне дома нужен огнетушитель, пусть будет. ОУ-5, лучше ОУ-8 – вполне подходит.

Часть 6. Тренировка на случай пожара. Все с нашей лодки.

Главное и самое главное в такой неприятной ситуации – быть готовым к огневой встрече, как советский пионер, а то и штурманом. Тренинг «что и как делать» нужно проводить даже дома, желательно с обучающими проверками типа «что собираемся собирать, куда звоним и как убегаем».

Особенно такое обучение касается детей, и особенно сильно – детей в замкнутых пространствах, где вообще не может быть пожарной безопасности. Школы, кинотеатры, торговые центры, метро – мы живем в очень техногенном мире, где постоянно что-то горит, дымится и так далее.

Часть 7. Пора валить

Любой пожар в жилом доме опасен не только тем, что горит, но и задымлением и паникой. Современные пластмассы могут не поддерживать горение, но они создают столько дыма, что люди просто теряются – и это не считая недостатка кислорода в воздухе.Свежий пример.

Следовательно, мы должны понимать, что для «бегства сквозь дым и пламя» вам понадобится изолирующий противогаз или самоспасатель, плюс плащ (огнестойкий плащ противопожарный) плюс тренировка «как это работает».

Возможно, весь этот комплект никогда не понадобится. Может быть, нужно – одному из моих друзей «повезло», у него два раза подожгли два разных соседа, оба раза пришлось бежать. Я сам сталкивался с пожарами всего пять раз, потом он горел в соседнем доме, потом горел в соседней машине, потом все вокруг горело в 2010 году, но в последнем случае помогла бензопила, радио и работа в организованной группе. гораздо более.

Схема повезения дифавтомата у еднофазной и трофазной мрежи

Već smo s vama razmotrili kako vlastitim rukama spojiti diferencijalni automat. Dogaaj uopće nije težak, glavna stvar je razmišljati o mjestu ugradnje ureaja u unvodnoj ploči, kao i odabrati najprikladnije karakteristike proizvoda prema snazi. Затим сэ детально осврчемо на први одломак и прикажем неколико дияфрагматских диаграма повезивания у еднофазной и трофазной мрежи.

220 V jednofazna mreža

U apartmanima i privatnim kućama najčešće se koristi zastarjela verzija električnih instalacija – s jednom fazom.U ovom slučaju, nazivni napon je 220 V, stoga je potreban bipolarni proizvod. Što se tiče dijafragmatske sheme spajanja, može se prikazati u dvije verzije. Prvi je kada se zaštita instalira tek nakon brojila, servisira se sva kućna ožičenja.

У овом случаю, када сэ активира и деактивира автоматизация, бит е теже проначи узрок квара, стога е пожелйно дати предств другой, поузданий опций.

Ispravna shema ožičenja za difavtomat u jednofaznoj mreži s uzemljenjem:

Kao što možete vidjeti, svaka grupa žica je instaliomrana uzemljenjem.Ако джедан дифавтомат джелуйе, другие наставити с радом.

Trofazna mreža 380 V

Jedina važna razlika u trofaznoj mreži je u tome što se umjesto jednog faznog water na ulazu nalaze tri faze: L1, L2, L3. U ovom slučaju, morate koristiti 4-pin diffavtomat na 380V, shema povezivanja će izgledati ovako:

Ova opcija se može koristiti u novoj kući, odnosno optere može. Također, ova opcija se ponekad koristi pri instalaciji električnih instalacija u garaži, jer Ovdje se mogu koristiti snažni strojevi za zavarivanje, compresori i other električna oprema.

Bez uzemljenja

Svi prethodni planovi spajanja Diferencijskog automatskog stroja bili su s uzemljenjem, sada bi bilo poželjno da se osigura zastarjeli model u kojem se korisna dvožičí 220.

Spojite difavtomat bez zemlje treba biti kako slojedi:

Ova metoda ožičenja može se vidjeti u starim kućama tipa panela. Izuzetno je nesigurno i stoga preoručujemo da zamijenite ožičenje u kući novim, s kontaktom uzemljenja.

Preporučujemo i pregled postojećih mogućnosti povezivanja na videopregledima:

To je sve što sam htjela reći ovoj temi. Savjetujemo vam da koristite diferencijalne automate samo od Popularnih proizvoača: abb, legrand (legrand), IEK i Schneider electric, tako da obrana traje dugo, a što je najvažnije – savjesti.

Повезти материалы:

• Что нужно сделать: RCD или дифавтомат?
• Диаграмма ožičenja u garaži
• Kako napraviti uzemljenje u kući?

Дифференциальные автоматы; устройство, принцип работы.Что такое дифавтомат, что используется, как подключить

Домашняя электрика – довольно сложная и разнообразная тема, и желательно знать основные подробности каждого домовладельца, поскольку зависят не только денежные затраты, но и безопасность вашего дома в теме. В этой статье мы постараемся разобраться, что лучше – дифавтомат или УЗО.

Введение в тему, или что такое дифавтомат?

Чтобы разобраться с этой проблемой, сначала попробуйте определить основные понятия. Итак, дифавтомат.

Устройство, называемое успешно сочетает в себе функции как УЗО, так и обычного, которое защищает человека в случае контакта с оголенными участками токопроводящей части провода или теми частями электрических сетей, которые находятся под напряжением из-за повреждения проводка или другие подобные факторы.На сегодняшний день существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, и на разные токи утечки.

Его главной отличительной особенностью является то, что он состоит из двух хорошо разделенных функциональных частей: автоматического выключателя (двух- или четырехполюсного), а также модуля защиты от поражения. поражение электрическим током. Установка дифавтомата должна производиться исключительно на DIN-рейку, и такая конструкция занимает гораздо меньше места, чем комбинация УЗО и автоматического выключателя.

Учитывая время скорости, которое составляет всего 0,04 секунды, дифференциальные автоматы обеспечивают наиболее адекватную защиту от поражения электрическим током человека практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, неизбежно возникающих при различных типах аварийных ситуаций. И далее. Его конструкция обеспечивает максимально быстрое отключение электроэнергии в условиях, когда в любой части сети наблюдаются скачки напряжения более 250 В.

Учитывая незавидные характеристики бытовых электрических сетей, а также степень их износа, последняя характеристика особенно важна.

Основные преимущества дифавтомата

Очень высокая скорость отклика.
. Защита оборудования от скачков напряжения и рабочих перегрузок.
. Возможность эксплуатации в условиях от -25 до +50 градусов Цельсия.
. Огромный порог по износостойкости.

Что такое УЗО?

Невозможно игнорировать второго «оппонента» в споре на тему «дифавтомат или УЗО».Что такое УЗО?

Это сокращение означает «защитные устройства выключены». Отключение осуществляется при обнаружении токов утечки. Проще говоря, сколько тока пришло к устройству по одному проводу, столько же должно пройти по другой части проводки. Если ток начинает уходить на землю или через заземляющий провод, защита мгновенно срабатывает, немедленно отключая сеть от источника питания.

Такую систему необходимо (!) Размещать на розеточных группах, а также на бойлерах, стиральных машинах и электроплитах.Такие устройства не защищают (!) Ваше оборудование и проводку от системных перегрузок или коротких замыканий.

Последнее обстоятельство очень часто не учитывается псевдоэлектриками, которые в угоду более дешевым схемам часто используют именно УЗО. Кроме того, есть корыстный интерес, когда он выдается на дифференциальный автомат, стоимость которого выше.

Основная информация об устройстве

Каков принцип работы УЗО? Его работа основана на реакции на изменение величины дифференциального тока в проводниках.

Что такое датчик тока? Это самый распространенный трансформатор, но выполненный по типу тороидального сердечника. Порог устанавливается с помощью магнитоэлектрического реле с чрезвычайно высокой чувствительностью.

Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и надежностью.

Следует предупредить, что сегодня существуют электронные УЗО, в основе которых лежит специальная электронная схема.Реле или цепь воздействуют на механизм, который в случае необходимости размыкает электрическую цепь. Это то, что включает в себя устройство УЗО.

Какие детали привода?

• Из группы прямого контакта установить на максимальный ток.
• Пружина, которая сразу размыкает цепь, если в ее работе наблюдаются какие-либо неисправности.

Если вы хотите самостоятельно протестировать устройство на работоспособность, достаточно будет нажать на кнопку «Тест».В этом случае на вторичную обмотку искусственно подается ток, и реле срабатывает (обязательно в любом случае). Так что при необходимости вы легко и без всяких затрат сможете проверить исправность всего вашего оборудования.

Принцип работы УЗО

Если говорить о нормальном режиме работы, то ток (I1 = I2) течет в обратном направлении, наводя магнитные токи во вторичной обмотке трансформатора (F1 = F2) . У них абсолютно одинаковая ценность, за счет чего они взаимно компенсируют друг друга.Поскольку ток во вторичной обмотке в этом случае практически равен нулю, реле не может сработать.

Срабатывание УЗО с утечкой

При контакте с токопроводящими частями возникает ток утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется ток, величина которого достаточна для срабатывания защитного реле. Срабатывает пружинное переключение, УЗО отключается.

Различия между двумя системами защиты

Следует отметить, что освещение этого вопроса чрезвычайно важно, поскольку даже некоторые электрики иногда не могут различить эти устройства.Однако в этом нет ничего удивительного: они чрезвычайно похожи даже на фотографиях.

Основное отличие дифавтомата от УЗО состоит в том, что они предназначены для нескольких различных целей. Об этом мы уже упоминали выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО в обязательном порядке установить автоматический выключатель, который убережет само устройство от подобного рода неприятностей.Этим УЗО отличается от дифифтомата.

Обязательно учитывайте это при покупке или консультации с особо «вдумчивыми» электриками, которые с радостью сэкономят на собственном оборудовании.

В этом плане дифультомат намного лучше, потому что он сочетает в себе и УЗО, и автоматический выключатель в одном корпусе. Соответственно, такое устройство не только защищает человека от поражения электрическим током, но и уберегает вашу электропроводку и оборудование от выгорания в случае короткого замыкания. Таким образом, УЗО и дифавтомат, разницу между которыми мы только что раскрыли, представляют собой несколько разные механизмы.

Еще раз напоминаем, что дифференциальный автомат можно использовать в качестве предохранителя в домах, где существует постоянная опасность хронической перегрузки в сети.

Это подробное различие между УЗО и дифавтоматом. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства чрезвычайно похожи друг на друга даже на фотографиях.

Покупаем правильно!

Во-первых, обратите внимание на непосредственное название самого устройства.Сегодня практически все производители наконец-то встретили потребителей, соизволив указать на самом корпусе устройства, что перед вами – устройство или УЗО. Поэтому мы не рекомендуем покупать подобное оборудование китайского производства. Любопытные азиаты либо вообще ничего не указывают, либо делают это, используя свои собственные четкие обозначения.

Примерно в эту же категорию входят советы по внимательному чтению маркировки, которая всегда должна указываться на корпусе устройства или на его упаковке (менее надежный вариант).

Итак, если вы видите на корпусе только величину номинального тока (16, например), а перед этим обозначением нет букв, значит, вы держите УЗО в руках. Обратите внимание, что «16» в данном случае означает «amp». Если перед числами стоят буквы B, C или D, значит, у вас в руках дифавтомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне не стоит обращать на них особого внимания.

Кроме того, не помешает посмотреть еще и схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна быть отображена на корпусе. Итак, если в схеме указано только наличие дифактома с обозначением «Тест», то перед вами УЗО (не перепутайте!). Соответственно, если там есть «Тест» и указаны пусковые катушки, то вы держите в руках дифференциальный автомат.

Наконец, имеет смысл обратить внимание и на габаритные размеры.Если говорить о старых моделях дифавтоматов, то они намного шире, чем УЗО. В те времена просто не умели производить достаточно компактные релизеры, а потому требовался больший внутренний объем. Внимание! Просто все современные дифференциальные автоматы занимают меньше места!

Однако важно предупредить, что на последний пункт серьезного внимания не обратят, так как в настоящее время существует огромное количество устройств, абсолютно идентичных по размеру.

Перейти к главному

Итак, дифавтомат или УЗО? Какой вывод можно сделать на основании вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, сравним устройства сразу по шести показателям.Сопоставив все за и против, попробуем прийти к единому мнению.

Объем, занимаемый прибором в панели приборов

Конечно, в этом аспекте какие-либо существенные отличия увидят только люди, у которых в квартире очень мало места, что не позволяет разметить нормальный электрический щиток в коридоре. . Однако с учетом всеобщего стремления к компактности и красоте большинство в нашей стране. Кроме того, лучше заранее все разместить в как можно меньшем объеме, так как впоследствии створку не придется расширять, если возникнет необходимость установки в квартире более мощного электрооборудования.

Итак, в настоящее время УЗО (трехфазное – в том числе) занимает в щитке гораздо больше места, чем дифференциальный автомат. Какова причина? Самые внимательные читатели сами смогли найти ответ на этот вопрос в статье.

Мы уже говорили о необходимости установки автоматической защиты перед УЗО, чтобы из-за этого вся конструкция в панели начала занимать больше места. Если вы установите там дифференциальную машину, вы сможете сэкономить немного места.Например: в стандартном случае УЗО с автоматическим отключением занимают сразу три модуля, а дифференциальный автомат – всего два.

Таким образом, в этом «раунде» победил дифавтомат, позволивший ему оставить место для расширения конструкции.

Простой монтаж

Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если вас интересует установка УЗО, фаза подводится к переключателю, а с его выхода устанавливается перемычка на вход отключающего устройства.Ноль также подключается ко входу. Следует отметить, что существует несколько схем подключения, которые изучают профессиональные электрики. Как правило, в повседневной жизни они не нужны.

Как смонтировать дифференциальную машину?

А что с подключением дифавтомата? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются за входные клеммы устройства, так что в общей схеме перемычек и переходов намного меньше. Соответственно, внутреннее устройство пластин также значительно упрощается.

Таким образом, подключение дифактома происходит намного проще и быстрее, так что в этом случае мы уверенно присуждаем ему победу.

Преимущества эксплуатации

Теоретически можно предположить, что однажды на линии розеток в ванной сработало УЗО. Сразу можно предположить, что где-то на линии произошла утечка. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

Если выключатель выключен, то причина вполне очевидна: перегрузка или короткое замыкание.Вам просто нужно выяснить причину и устранить ее. Учитывая, что причина отключения машины более-менее ясна, это будет не так уж и сложно.

А теперь давайте рассмотрим все то же самое, но применительно к дифференциальному автомату. Когда вы его выключаете, причина сразу становится непонятной, поэтому придется проверить все известные причины. Соответственно, это займет гораздо больше времени. Это то, что отличает УЗО от дифактомата в этом отношении.

Таким образом, на данном этапе мы бы предпочли УЗО.

Стоимость выпуска

Так как сегодня на рынке огромное количество самых разных производителей, рассмотрим стоимость продукции EKF, которая довольно популярна среди профессиональных электриков. Так, стандартный ЭКФ-дифавтомат на 16 А стоит около 600 рублей, УЗО на такую ​​же силу тока – те же 600 рублей, а отключающее устройство – около 40 рублей. Приобретая все-таки на специализированных сайтах, вы можете рассчитывать на автоматические отключения, которые в таких случаях продаются чуть ли не на вес.

Перед подключением дифавтомата необходимо убедиться в отсутствии частых и резких перепадов напряжения. Почему мы об этом говорим? Это станет ясно после рассмотрения вопроса о замене этого оборудования.

Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

и восстановительная стоимость

Как и следовало ожидать, характеристики этого критерия автоматически вытекают из предыдущего.Всем известно, что любое электрооборудование имеет определенный срок эксплуатации, по истечении которого эксплуатировать его становится небезопасно. Предположим, что по той или иной причине вышло из строя УЗО или автоматический выключатель. Что делать дальше? Замените вышедшую из строя деталь, после чего система продолжит работать в прежнем режиме.

А вот с дифавтоматом дело обстоит не так однозначно. Предположим, что обмотка любого из расцепителей вышла из строя, а встроенное УЗО во время тестирования показало свою полную работоспособность.Увы, но это не беда, так как в любом случае вам придется заменить весь дифавтомат, цена которого делает это мероприятие крайне убыточным. Гораздо проще заменить копеечный автомат, который выходит из строя чаще всего.

Таким образом, победа в этом раунде снова за RCD.

Надежность работы

Среди специалистов широко распространено мнение, что устройства, совмещающие сразу несколько функций, менее надежны по сравнению с автоматами, которые рассчитаны только на одно.Так раз или дифавтомат? Что выбрать, чтобы обеспечить максимальную надежность?

Об этом можно долго спорить, но практика однозначно показала, что на самом деле процент отказов практически такой же. Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае сделать вывод о том, что устройство имеет однозначное преимущество, крайне сложно.

Можно только сказать, что УЗО, схема подключения которого рассмотрена нами выше, предполагает большую надежность в условиях бытовых перепадов напряжения.Естественно, если не забыть подключить перед ним автоматическое отключение, о чем мы уже неоднократно упоминали выше.

Таким образом, в большинстве случаев лучшим выбором будет УЗО. Однако все зависит от характеристик вашей сети, а также от размера электрического щита.

Большинству потребителей все равно, что перед ними: УЗО (выключатель дифференциального тока) или дифатомат (дифференциальный автомат). Но при разработке проектов электросетей частных домов или квартир этот вопрос имеет определенное значение.

В целом проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, с точки зрения электробезопасности, значительны. Но что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой?

Недавно ко мне обратился один из друзей с вопросом, а что у меня в щите? УЗО или дифавтомат . Как их отличить. Поскольку проблема, по мнению специалистов, очень серьезная, предлагаем вам небольшую образовательную программу на эту тему, в том числе для электриков, особенно молодых.

Эти знания позволят вам понять, что именно «живет» в вашем распределительном щите: УЗО или дифавтомат, зачем его туда ставить и насколько это поможет, или почему спасет в будущем?

Опытный электрик, у которого за плечами не одно КЗ, может даже обидеть такими вопросами! Однако среди молодежи мало внимания уделяется теории, хотя потребители все время задают такие вопросы. А теперь я подскажу вам несколько вариантов.

Отличие Узо от дифференциального автомата по функциональному назначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи друг на друга, но функции, которые они выполняют, разные.Напомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения работает, если в сети, к которой он подключен, появляется дифференциальный ток, ток утечки. При возникновении тока утечки человек может первым пострадать, если коснется поврежденного оборудования. Кроме того, при появлении в проводке тока утечки изоляция нагревается, что может вызвать возгорание или возгорание.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также повреждения электропроводки в виде протечек, сопровождающихся возгоранием.Подробнее о том, как работает это устройство, смотрите в статье о принципе работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, сочетающее в себе как автоматический выключатель (более понятный широкой публике как «автомат»), так и ранее рассмотренное УЗО. Те. Дифференциальный автомат способен защитить вашу проводку как от коротких замыканий и перегрузок, так и от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь главный момент, по которому все начинают путаться: помните, что, в отличие от дифавтомата, УЗО не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что, установив УЗО, они защищены от всего!

Проще говоря, УЗО – это просто индикатор, который контролирует утечку, и ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д. Если где-то в сети повреждена изоляция и появляется ток утечки, УЗО реагирует на это и отключает сеть.

Если одновременно включить все электроприборы (обогреватели, фены, утюги), то есть намеренно создать перегрузку, УЗО не сработает.И проводку, если нет других устройств защиты, обязательно сгорите вместе с УЗО. Если при включенном УЗО фаза подключена к нулю и получена большая неисправность, то УЗО также не будет работать.

Почему я имею в виду все это, просто хочу обратить ваше внимание на то, что поскольку УЗО не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что вам нужно защищать его самостоятельно. Именно поэтому УЗО всегда включается последовательно с автоматом.Эти два устройства работают, так сказать, в паре: одно защищает от протечек, другое – от перегрузок и короткого замыкания.

Применив вместо УЗО дифавтомат, вы избавитесь от вышеперечисленных ситуаций: он защитит от всего.

Подведем черту, главное отличие УЗО от дифавтомата в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальная разница между Узо и дифифтоматом

На самом деле существует масса внешних особенностей, позволяющих легко отличить УЖД от дифавтомата.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожий корпус, переключатель, кнопка «тест», какая-то схема на корпусе, непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы другие, тумблеры другие, буквы не будут повторяться. В каком из этих устройств есть УЗО, а в каком дифавтомат?

Выше мы рассмотрели функциональные различия этих устройств, теперь рассмотрим , в чем разница между УЗО и дифактоматом визуально – так сказать различия заметны невооруженным глазом.

1. Маркировка по номинальному току

Один из способов визуализации Отличия УЗО от диафтомата Это текущая маркировка. На любом устройстве указаны его технические характеристики. Для устройств, которые мы считаем основными характеристиками, являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами написана только цифра (номинальный ток), то это УЗО. На нашем фото это устройство марки ВД1-63.

Цифра 16 обозначена на его корпусе.Это означает, что устройство рассчитано на номинальный ток 16 (А). Если в начале надписи латинские буквы B, C или D, а затем идет цифра, то перед вами дифференциальный автомат. Например, в дифавтомате AVDT32 перед значением номинального тока стоит буква «С», которая указывает на тип характеристики электромагнитных и тепловых расцепителей .

Еще раз внимательно прочтите и запомните. Если написано «16A», это УЗО, номинальный ток которого не должен превышать 16 ампер.Если пишется «C16», это диффузор, где буква «C» – характеристика расцепителей, «встроенных» в устройство, рассчитанных на номинальный ток 16А.

2. Схема электрическая, изображенная на приборе

На корпус любого исполнительного или защитного устройства производитель всегда наносит принципиальную схему. Они действительно похожи на УЗО и дифференциальный автомат.

Мы не будем сейчас перечислять все, что там изображено (это тема отдельной статьи), а лишь выделим основные отличия.На схеме УЗО представляет собой овал, который обозначает дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, замыкающее и размыкающее цепь, силовые контакты для подключения проводов и т. Д.

На схеме дифавтомата, кроме всех подобных элементов, отличительными обозначениями являются тепловые и электромагнитные расцепители, реагирующие на ток перегрузки и короткого замыкания.

Таким образом, глядя на схему подключения, которая изображена на корпусе, вы теперь знаете, чем они отличаются.Если на схеме показан тепловой и электромагнитный расцепитель, это дифференциальный автомат. Это схематическое отличие УЗО от дифавтомата .

3. Наименование на корпусе прибора

Если вам, как простому потребителю, сложно запомнить, чем отличается УЗО от дифактомата , сообщаем: Зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не запутайтесь, специально напишите на корпусе название устройства.

На боковой поверхности корпуса УЗО написано – переключатель дифференциальный. Это написано на боковой поверхности корпуса дифактомта – выключателя дифференциального тока. Хотя такие надписи наносятся не на все товары, как правило, на российских производителях и на всех иностранных товарах я такой маркировки не встречал.

4. Сокращенная надпись на приборе

В основном вопрос как отличить УЗО задается для продукции иностранного производства.Если мы говорим об отечественной продукции, то вопросов вообще нет.

На таких устройствах, как правило, русским языком написано, что это УЗО или дифференциальный автомат АВДТ.

Напомню, что устройство защитного отключения (УЗО) теперь правильно называется дифференциальными выключателями (ВД). Дифференциальный автомат – это выключатель дифференциального тока (АВДТ).

Подводя итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы различаются .Особенно это касается импортной продукции. Обычный дифавтомат немного дешевле УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже неплохи, но проигрывают по таким важным характеристикам, как время отклика, уступают по надежности механических деталей, элементарно уступают по качеству корпусов.

По надежности работы эти два устройства не уступают друг другу.

Так как дифавтомат – устройство комбинированное, то из недостатков работы отмечу, что при его срабатывании сложно определить, что вызвало отключение: перегрузка, короткое замыкание или ток утечки.Правда, устройство развивается: некоторые дифавоматы снабжены индикаторами срабатывания дифференциального тока.

Положительным моментом AVDT является простота установки: для электрика важно выкрутить пару небольших саморезов в тесной монтажной коробке. С другой стороны, это увеличивает надежность схемы: чем меньше размеры соединений, тем лучше. Но если устройство сломалось, его необходимо заменить.

В случае использования УЗО в паре с автоматом процесс ремонта выглядит дешевле: меняется тот или иной элемент.Это следует учитывать при проектировании своих сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если коснуться простых схем плоской проводки, не имеет значения AVDT, который вы выберете, или УЗО + автомат . Если говорить о большом частном доме, то нужно посмотреть, какие линии посадить на дифавтомате (например, котельную или хозблок: там больше разных нагрузок, а значит и рисков), а какие – для пара УЗО + автомат (линии освещения, розеточные группы).

Вариантов реализации схем с этими устройствами можно придумать много, главное, чтобы вы понимали и запоминали, зачем вы это делаете.

Аналогичных материалов на сайте:

Основное отличие дифавтомат в том, что он состоит из двух жестко связанных функциональных блоков: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения электрическим током, с взаимно согласованными характеристиками. Установка дифавтомат производится на DIN-рейку 35мм.

Назначение

дифавтомат

Благодаря высокой скорости (менее 0,04 с) при настройке срабатывания ln = 10 и 30 мА они обеспечивают эффективную защиту человека от поражения электрическим током. ток в случае контакта с токоведущими частями или пониженного напряжения в результате повреждения изоляции нетоковедущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от перегрузок и токов короткого замыкания (сверхтоков).Кроме того, в ДВ предусмотрена защита от перенапряжения в сети, т.е. отключение участка цепи (в том числе жилого) при длительных скачках напряжения выше 265 В.

Принцип действия

дифавтомат

Автоматический выключатель и модуль дифференциальной защиты (MDZ) соединены последовательно, что обеспечивает питание электронного усилителя MDZ и поддерживает его рабочий режим.
МДЗ содержит датчик – дифференциальный трансформатор, обнаруживающий дифференциальный ток (утечку) и расположенный на проводах питания, электронный усилитель, на выходе которого находится катушка электромагнита сброса.
Для проверки работы дифавтомат Для работы предусмотрена схема управления с кнопкой «проверка».
При установке рычага управления в положение ON он получает питание от MDZ.
Когда ток нагрузки протекает через его силовые провода, в магнитном проводе датчика создаются равные противоположно направленные магнитные потоки, и напряжение в обмотке III практически не индуцируется. Переключатель остается во включенном положении.
При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело человека, прикоснувшегося к нему) равенство токов нарушается и напряжение примерно пропорционально дифференциальному току. индуцируется в обмотке III.При определенном значении этого напряжения (настройка датчика) усилитель открывается и подает ток от дополнительного источника питания на катушку электромагнита сброса. Соленоид сброса перемещает защелку независимого отключающего механизма. Происходит принудительное отключение его контактов. Тот же процесс происходит при разрыве цепи обмотки III и срабатывании защиты от перенапряжения.
Аналогично размыкаются контакты дифавтомата под действием максимальной токовой защиты.

Преимущества

• высокая скорость
• защита от перегрузки и короткого замыкания
• широкий диапазон рабочих температур от -25 до +50 ° C
• высокая механическая износостойкость

недостатки

Основным недостатком является то, что diphavomate нельзя использовать, если к этой группе розеток подключены компьютеры.При включении это не редкие ложные срабатывания.

Есть еще один нюанс. Если вы присмотритесь, то заметите, что diphavomate занимает немного больше места, чем автоматический выключатель и УЗО. И почему-то стоит столько, сколько занимает места.

Технические характеристики

дифавтомат

Номинальное рабочее напряжение, В	~ 230/400
Частота сети, Гц	50
Максимальное сечение провода, присоединяемого к зажимам, мм 2	25
Количество полюсов	2
Номинальный коммутируемый ток, lн, А	6, 10, 16, 25, 32, 40, 50, 63
Уставка дифференциального тока, lDn, (мА)	10, 30, 100, 300
Номинальная отключающая способность (A)	4500
Степень защиты по ГОСТ 14254-96	IP20
Диапазон рабочих температур, о С	-25 – +40
Рабочие характеристики при наличии дифференциального тока с составляющими постоянного тока	Au
Количество циклов механического переключения, не менее	10 000
Количество срабатываний от дифференциального тока, не менее	4500
Срок службы не менее, лет	15

В электропроводке в любой момент могут быть различные поломки электроприборов.Для снижения риска опасностей, связанных с электрическим током, используются бытовые защитные устройства, выполняющие различные функции.

Автоматический выключатель, дифавтомат и УЗО в комплексе повышают электробезопасность, быстро отключают возникающие аварии, спасают людей от. Однако у них есть серьезные отличия в работе и дизайне.

Для их анализа сначала рассмотрим типы возможных неисправностей в электросети, которые устраняют эти устройства. Они могут возникать:

1. короткое замыкание, которое происходит, когда электрическое сопротивление нагрузки снижается до очень малых величин из-за шунтирования цепей напряжения с металлическими предметами;

2.перегрузка проводов. Современные мощные приборы вызывают большие токи, создавая в плохо выполненной электропроводке повышенный нагрев токоведущих жил. При этом изоляция перегревается и стареет, теряя диэлектрические свойства;

3. токи утечки, возникающие из-за пробоя изоляции через случайно сформированные цепи на землю.

Ухудшить ситуацию с появлением неисправностей могут:

старая алюминиевая проводка, построенная десять лет назад по устаревшим технологиям.Он уже давно работает на пределе своих возможностей для питания современных электроприборов;

плохой монтаж и использование усиленных защитных устройств даже в новой электрической цепи.

Чтобы упростить объяснение различий в защитных устройствах, мы будем рассматривать только те устройства, которые предназначены для однофазной сети, потому что трехфазные конструкции работают совершенно аналогично по одним и тем же законам.

Отличия защитных устройств по назначению

Автоматический выключатель

Промышленность производит множество его разновидностей.Они предназначены для устранения первых двух типов отмеченных неисправностей. Для этого их установлено:

высокоскоростная катушка электромагнитного отключения, исключающая токи короткого замыкания и система гашения дуги;

– тепловой расцепитель с выдержкой времени на биметаллической пластине, исключающий возникающие перегрузки внутри электрических цепей.

Автоматический выключатель для жилых домов включается в однофазный провод и контролирует только токи, проходящие по нему.Он вообще не реагирует на токи утечки.

УЗО

УЗО по двухпроводной схеме подключается двумя проводами: фазным и нулевым. Он постоянно сравнивает циркулирующие в них токи и вычисляет их разность.

Когда ток, выходящий из нейтрального проводника, соответствует значению, входящему в фазный провод, УЗО не размыкает цепь и позволяет ей работать. В случае небольших отклонений этих значений, не влияющих на безопасность людей, предохранительное запорное устройство также не блокирует подачу электроэнергии.

УЗО снимает напряжение с подходящих к нему проводов в том случае, если внутри управляемой цепи возникает ток утечки опасной величины, который может нанести вред здоровью человека или работающему электрооборудованию. Для этого устройство защитного отключения сконфигурировано так, чтобы срабатывать, когда разность токов достигает определенной уставки.

Таким образом исключаются ложные срабатывания и создаются возможности для надежной работы защиты по устранению токов утечки.

Однако сама конструкция этого устройства не имеет никакой защиты от возможного возникновения токов короткого замыкания и даже перегрузок в управляемой цепи. Этим объясняется тот факт, что само УЗО необходимо защищать от этих факторов.

Защитное устройство всегда подключается последовательно с автоматическим выключателем.

Дифференциальная машина

Устройство его сложнее, чем автоматический выключатель или УЗО. В процессе эксплуатации исключает все три типа неисправностей (короткое замыкание, перегрузка, утечка), которые могут возникнуть в электропроводке.Дифавтомат имеет в своей конструкции электромагнитный и тепловой расцепитель, защищающий встроенное в него УЗО.

Дифференциальный автомат выполнен одним модулем, обладает функциями автоматического выключателя и устройства защитного отключения вместе.

Учитывая все вышесказанное, можно сделать вывод, что характеристики только двух конструкций следует дополнительно сравнивать между собой:

автомат дифференциальный;

блок защиты УЗО с автоматическим выключателем.

Будет технически оправдано и правильно.

Отличия защитных характеристик

Размеры

Современная модульная конструкция устройств с возможностью их монтажа на DIN-рейку значительно сокращает пространство, необходимое для их установки внутри квартиры или на панели пола. Но даже такой способ не всегда исключает недостаток места для достройки электропроводки новыми защитными устройствами. УЗО с автоматическим выключателем изготавливаются в отдельно стоящих корпусах и монтируются в двух отдельных модулях, а дифавтомат – всего в одном.

Это всегда учитывается при создании проекта. электромонтажные работы в новых домах, а охранники выбирают даже при небольшом запасе внутреннего пространства для будущих доработок схемы. Но при реконструкции электропроводки или мелком ремонте помещений замена панелей не всегда производится, и нехватка места в них может стать проблемой.

Выполненных задач

На первый взгляд УЗО с автоматическим выключателем и дифавтоматом решают те же проблемы.Но попробуем их уточнить.

Например, на кухне блок из нескольких розеток для питания разной бытовой техники неравной мощности: посудомоечная машина, холодильник, электрочайник, микроволновка … Они включаются произвольно и создают нагрузку случайной величины. В определенных ситуациях мощность нескольких работающих устройств может превышать номинальное значение защиты и создавать для них перегрузку по току.

Установленный дифавтомат придется поменять на более мощный.При использовании УЗО достаточно заменить автоматический выключатель на более дешевый.

Когда необходимо защитить одно из электрических устройств, подключенных к отдельной выделенной линии, лучше использовать дифференциальный автомат. Достаточно подобрать по техническим характеристикам конкретного потребителя.

Монтажные работы

Нет большой разницы в креплении одного или двух модулей на din-рейку. Но при подключении проводов работы становится больше.

Если дифавтомат и УЗО врезаются в провода фазы и нуля, то в автоматическом выключателе также потребуется проложить перемычки для подключения к фазному проводу последовательно с УЗО.В некоторых случаях это может усложнить сборку схемы.

Качество и надежность

Среди практикующих электриков бытует однозначное мнение, что долговечность и работоспособность защит зависит не только от заводской сборки производителя, но и от сложности конструкции, количества деталей, входящих в конструкцию, и качества конструкции. наладка и доводка своих технологий.

Дифактуатор более сложный, требует большего количества операций по настройке взаимодействия деталей и в этом плане может немного проигрывать конструкциям УЗО того же производителя.

Однако применять этот прием ко всем производимым устройствам, мягко говоря, не совсем правильно, хотя многие электрики злоупотребляют этим. Это довольно спорное утверждение и не всегда подтверждается на практике.

Ремонтопригодность и замена

Поломка может произойти в любом защитном устройстве. Когда его невозможно устранить на месте, необходимо будет приобрести новое устройство.

Покупка дифавтомата дороже. В случае работы УЗО с автоматическим выключателем одно из устройств останется целым и замены не потребует.А это значительная экономия.

При выходе из строя какого-либо защитного устройства потребители, запитанные через него, отключаются. В случае неисправности УЗО его цепи могут быть временно замкнуты и запитаны через автоматический выключатель. Но, когда дифавтомат неисправен, так работать не будет. Его нужно будет заменить на новый или на какое-то время поставить автоматический выключатель.

Условия работы в различных ситуациях

Схема управления токами утечки на УЗО и дифференциальном автомате может быть выполнена на разной элементной базе с использованием:

конструкция электромеханического реле, не требующего дополнительного источника питания для работы логики;

электронных или микропроцессорных технологий, которым требуется источник питания и стабилизированное напряжение от него.

В нормальном состоянии соответствующие цепи напряжения работают одинаково. Но, необходимо вызвать сбои в схеме, например, оборвать контакт одного из проводов, скажем, нулевого, как сразу будет видно. Они лучше и надежнее работают в устаревшей двухпроводной схеме.

Определение причины отключения защиты

После срабатывания УЗО сразу видно, что в цепи возникли токи утечки и необходимо проверить сопротивление изоляции защищаемой зоны.

Когда сработал автоматический выключатель, причина кроется в перегрузке цепи или возникшем коротком замыкании.

Но после отключения дифференциального автомата большинства моделей потребуется больше времени, чтобы найти причину сброса напряжения и разобраться как с сопротивлением изоляции электропроводки, так и с нагрузками, создаваемыми внутри цепи. Сразу установить причину невозможно.

Однако теперь можно использовать дорогостоящие конструкции дифавтоматов с сигнальными индикаторами срабатывания того или иного типа защиты.

Отличия маркировки на кузове

Несмотря на идентичный внешний вид УЗО и дифавомат (идентичный корпус, кнопка «Тест», рычаг ручного включения, аналогичные клеммы для подключения проводов), достаточно разобраться с ними по схемам и надписям, сделанным на их лицевой стороне. .

Устройства отечественных производителей имеют маркировку, чтобы покупатель мог легко ориентироваться в выбираемых моделях. Непосредственно на зданиях на видном месте находится надпись «Дифавтомат».Маркировка «УЗО» находится на задней стенке.

Обозначение «VD» на табличке сообщает, что перед нами дифференциальный выключатель (правильное техническое название), который реагирует исключительно на токи утечки и не защищает от тока перегрузки и короткого замыкания. Они маркированы УЗО.

Надпись «АВДТ» (автоматический выключатель дифференциального тока) Начинается с буквы «А» и подчеркивает наличие функций автоматического выключателя. Так в технической документации обозначают дифатомат.

Дифференциальный выключатель – это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств – УЗО и автоматического выключателя. Благодаря этому данный продукт достаточно популярен и широко используется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы гарнитуры.

Назначение

Рассмотрим вкратце, какой нужен дифавтомат. Его внешний вид изображен на фото:

.

Во-первых, этот электрический аппарат служит для защиты территории.электрическая сеть от повреждений из-за утечки через нее сверхтоков, возникающих при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражения людей электрическим током в результате утечки электричества через поврежденную изоляцию кабеля электропроводки или неисправную. бытовой прибор (функция устройства защитного отключения).

Устройство и принцип действия

Для начала дадим обозначение на схеме по ГОСТу, по которому хорошо видно, из чего состоит дифавтомат:

Из обозначения видно, что основными элементами конструкции дифактома являются дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители.Ниже мы кратко опишем каждый из этих элементов.

Дифференциальный трансформатор имеет несколько обмоток в зависимости от количества полюсов устройства. Этот элемент сравнивает токи нагрузки по проводникам и в случае их несимметрии на выходной вторичной обмотке этого трансформатора возникает так называемый ток утечки. Он входит в пусковой орган, который без промедления размыкает силовые контакты станка.

Также следует отметить кнопку проверки защиты «ТЕСТ».Эта кнопка включена последовательно с сопротивлением, которое включается либо отдельной обмоткой на трансформаторе, либо параллельно одной из существующих. При нажатии на эту кнопку сопротивление создает искусственную неуравновешенность токов – возникает дифференциальный ток и должен работать перепад давления, что говорит о его хорошем состоянии.

Электромагнитный расцепитель – электромагнит с сердечником, который воздействует на механизм отключения. Этот электромагнит срабатывает, когда ток нагрузки достигает порога срабатывания – обычно это происходит при.Этот релиз срабатывает мгновенно, за доли секунды.

Тепловой расцепитель защищает электрическую сеть от перегрузки. Конструктивно он представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальное значение для этого устройства. При достижении определенного положения биметаллическая пластина воздействует на механизм выключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с задержкой по времени. Время отклика прямо пропорционально величине тока нагрузки, протекающего через дифференциальную машину, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора – ток утечки в мА, номинальный ток теплового расцепителя (при котором он работает бесконечно) в А. Пример маркировки на корпусе – C16 A / 30 мА. В этом случае маркировка «С» перед номиналом указывает частоту срабатывания электромагнитного расцепителя (класс устройства). Буква «C» указывает на то, что электромагнитный расцепитель сработает при превышении номинального значения 16А в 5-10 раз.

В видео ниже подробно рассказывается, как работает дифавтомат и из чего он состоит:

Область применения

Зачем использовать дифференциальный автомат, если есть два отдельных защитных устройства (УЗО и автомат), каждое из которых выполняет свою функцию?

Главное достоинство дифавтомата – компактность. Он занимает меньше места в распределительной коробке, чем в случае установки двух отдельных блоков. Эта особенность особенно актуальна, если необходимо установить несколько защитных устройств и автоматов защиты.В этом случае, установив дифактоматы, можно значительно сэкономить место в распределительном щите и, соответственно, уменьшить его размеры.

Дифференциальная машина широко применяется для защиты электропроводки практически везде, как в быту, так и в других помещениях (в различных учреждениях и на предприятиях).
