Строение дифавтомата и его применение

Дифавтомат – это комплексный защитный аппарат, который выполняет защитные функции двух аппаратов, а именно автоматического выключателя и устройства защитного отключения. Он комбинирует в себе два защитных коммутационных прибора – УЗО и автоматический выключатель. Их используют в электрощитах 220/380 Вольт в быту и на производстве.

Предназначение

Дифавтоматы используют для защиты проводки от перегрузки, сверхтоков, короткого замыкания, а также для защиты человека от поражения электрическим током при утечках. Утечки могут возникать в результате пробоя на корпус электрических нагревателей (ТЭНов), например, в бойлерах – водонагревательных баках, электрических духовых шкафах, плитах, стиральных или посудомоечных машинах, а также в результате старения или при повреждении изоляции.

Все эти проблемы можно локализировать, установив устройство, которое сравнивает токи между фазой и нулем, а если через фазу протекает больше, например, на 30 мА, чем через ноль – значит где-то есть утечка и цепь разорвется.

Оно называется УЗО (устройство защитного отключения).

Интересно:

Слово «дифференциальный», значит разницу между чем-либо или между какими-либо состояниями тела, схемы или системы. Синонимами этого слова будут: различный, неодинаковый. Поэтому устройство, сравнивающее токи в проводах, называют дифференциальным автоматом или дифзащитой.

Те же причины могут вызвать короткие замыкания. И если вы подключите на одну линию слишком много электроприборов – ваша проводка выйдет из строя от перегрева, поэтому её защищают автоматическими выключателями.

Дифференциальный автомат совмещает в себе УЗО и автоматический выключатель, поэтому он является универсальным защитным аппаратом.

Устройство и характеристики

Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании.

Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.

На рисунке подписаны составляющие функциональные узлы дифавтомата.

Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.

Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.

Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.

Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются.

Нужна для безопасной проверки срабатывания дифференциальной части устройства.Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.

В нём есть:

1. Тепловой расцепитель;

2. Электромагнитный расцепитель;

3. Дифференциальный трансформатор;

4. Схема обработки данных от трансформатора, если её можно так назвать;

5. Силовые контакты;

6. Дугогасительная камера;

7. Кнопка «ТЕСТ» - нужна для проверки работы дифференциальной части.

К сожалению современные защитные аппараты, которые устанавливают на дин-рейку редко предназначены для разборки. Их корпуса собраны на заклёпках и на практике это одноразовые устройства, которые в случае неполадок нельзя перебрать или подчистить контакты, как это было со старыми «АПшками» и даже автоматическими пробками. Внутри дифавтомата мы видимо все перечисленные выше и указанные на схеме узлы. Подробно его устройство рассмотрено в этом видео:

Характеристики, по которым выбирают дифавтомат:

1. Значение дифференциального тока, выбирается по тем же правилам, что и для УЗО;

2. Значение номинального тока, выбирается также, как и для автомата;

3. Коммутируемый ток – определяет какой ток КЗ выдержит устройство.

На рисунке синим овалом выделен дифференциальный ток – 0.03 А или 30 мА. Зелёным овалом выделен номинальный ток и класс быстродействия, здесь это 16А и класс C (определяет по какой кривой времятоковой характеристики работает устройство). Красным квадратом выделен условный ток КЗ (коммутационная способность) – 6000 А, цифра 3 – класс токоограничения.

Важно: Дифавтоматы бывают одно- и трёхфазными.

Схема подключения

Подключение дифавтомата предельно просто, ниже вы видите пример такой схемы для трёхфазной сети.

Для однофазной сети:

Чем отличается дифавтомат отличается от УЗО и простого автомата

Начнём с того, что УЗО обычно подключают последовательно с обычным автоматом. Это нужно для того, чтобы защитить линию от КЗ и человека от поражения электричеством в случае утечки. Дифавтомат выполняет обе эти функции и объединяет эти устройства. Для наглядности мы привели для вас схему.

Чтобы на щитке не перепутать дифавтомат с УЗО нужно внимательно осмотреть лицевые панели модулей, и найти схему. Они отличаются, на рисунке ниже вы можете увидеть в чем разница, места на которые обратить внимания выделены.

В маркировке УЗО обычно указывают только номинальный ток, который способны выдержать его контакты, в таком виде «25А», то есть 25 Ампер. А также дифференциальный ток. На дифавтомате плюс к этому указывают класс быстродействия и коммутационную способность (ток КЗ), как на обычных автоматах, например, C16 – класс быстродействия C, 16 Ампер.

Если на лицевой панели изображена схема – то можно ориентироваться и по ней. На схеме дифавтомата обычно изображают и расцепители.

Ранее ЭлектроВести писали, что делать если срабатывает УЗО или дифавтомат при подключении стиральной машины.

По материалам electrik.info.

Дифференциальный автомат. Виды и работа. Устройство

Рассмотрим один из видов защиты – автомат дифференциального тока, или дифференциальный автомат. Это устройство включает в себя функции устройства защитного отключения и автоматического выключателя. Оно обеспечивает защиту контролируемой цепи от токов короткого замыкания и перегрузочных токов, работая в качестве автоматического выключателя. Также дифференциальный автомат защищает человека от возможного удара электрическим током в результате токов утечки, не допускает пожара вследствие повреждения изоляции токоведущих элементов электроустановки, выполняя при этом функции УЗО.

Виды

Разделение дифавтоматов на виды осуществляется по их характеристикам. Рассмотрим основные разновидности таких устройств.

Тип электрической сети

Все устройства защиты выбирают по числу фаз электрической сети. Существуют дифференциальные автоматы для эксплуатации в однофазной сети 220 вольт, для трехфазной сети 380 вольт. На корпусе устройства есть соответствующее обозначение. Трехфазные модели оснащены нулевым полюсом и тремя полюсами фаз. Его размеры значительно больше, в отличие от однофазной модели, на которой имеется полюс фазы и ноля. На первой картинке слева – однофазный автомат, справа – трехфазный.

Параметры тока

Номинальный ток обозначается буквой «С» рядом с числом нагрузки тока в амперах.

В быту популярными стали дифавтоматы С16. Остальные виды используются реже. Ток утечки обозначается символом Δ, а справа от этого символа указывается ток в миллиамперах. В цепях освещения чаще всего используются дифавтоматы с номинальным значением тока утечки 10-30 мА. Из них для одиночных сетей применяют автоматы на 10 мА, а в групповых сетях на 30 мА. Защита с номинальным током утечки 100-300 мА применяется для входных дифавтоматов.

Многие потребители в момент запуска расходуют намного больше энергии, чем при дальнейшей работе. Такие токи называют пусковыми. Они во много раз могут превосходить эксплуатационные токи.

Для того, чтобы не прекращалась подача электроэнергии при запуске мощного электродвигателя, дифференциальный автомат работает так, что отключение выполняется только при значительном превышении его номинального тока.

По параметру тока, при котором срабатывает защита при запуске мощных потребителей, дифференциальные автоматы делятся на типы:
  • В – выдерживает перегрузку от 3 до 5 раз.
  • С – перегрузка от 5 до 10 раз.
  • D – отключение питания происходит при возрастании тока от 10 до 20 раз.

Если к сети питания подключено малое количество устройств с небольшой мощностью, то лучше всего подходит тип В. В городских квартирах и домах рекомендуется подключать дифференциальные автоматы типа С. На промышленных производствах, оснащенных силовым оборудованием, устанавливают защиту типа D. Тип защиты обозначается рядом с током номинала на корпусе автомата.

Класс защиты

Этот параметр означает, на какие виды токов реагирует дифференциальный автомат.

AC — Для синусоидального переменного тока
A  — Для синусоидального переменного и пульсирующего постоянного
B  — Для переменного, импульсного, постоянного и сглаженного постоянного

S  — Выдержка времени отключения 200-300 мс
G  — Выдержка времени отключения 60-80 мс

В квартирах и собственных домах чаще всего применяются типы защит АС и А. Из них наиболее распространена защита А-класса, так как основная часть устройств потребителей оснащена электронным управлением. Например, светодиодная подсветка и некоторые виды люстр управляются с помощью электроники. АС-класс устанавливают в загородных дачах и домах, не имеющих электронных устройств.

Класс ограничения тока и отключающей способности

Дифференциальный автомат имеет класс токоограничения, по которому можно определить быстродействие обесточивания линии питания при появлении критических значений тока.

Класс токоограничения имеет цифровое обозначение:
  • 1 – медленный.
  • 2 – средний.
  • 3 – быстрый.

С повышением класса возрастает и стоимость дифавтомата. В прямоугольнике изображена отключающая способность, а класс токоограничения под ней в квадратике.

Условия эксплуатации

Основная часть дифавтоматов эксплуатируется в теплых отапливаемых помещениях, и рассчитана на работу в диапазоне -5 +35 градусов. Если дифференциальный автомат необходимо установить вне помещения, то применяют другой тип автоматов, так как в зимнее время температура может опуститься до более низких значений. Для таких случаев существуют морозоустойчивые автоматы, способные работать при более низких температурах.

На корпусе таких автоматов имеется специальный значок снежинки.

При всех аналогичных характеристиках морозоусточивые модели имеют стоимость выше, по сравнению с другими моделями.

Внутреннее устройство

Конструкция дифавтомата может быть электронной или электромеханической. Электронные модели получают питание от фазного провода. При отсутствии электроэнергии такие дифавтоматы не способны выполнять свои функции. Поэтому наиболее надежными считаются электромеханические автоматы, которые для работы не нуждаются в отдельном источнике электроэнергии, и могут работать в любой ситуации.

Чтобы самостоятельно проверить тип дифавтомата, понадобится простая батарейка и два куска провода. Один отрезок провода необходимо подключить к одному полюсу батарейки, а второй проводник ко второму полюсу.

Далее, включаем автомат и оголенными концами проводников касаемся контактов автомата вверху и внизу, создавая эффект замыкания и утечки тока. Если защита сработала, то дифавтомат является электромеханическим, так как он способен функционировать и выполнять свои задачи без внешнего питания.

Устройство и принцип работы

Дифференциальный автомат состоит из защитной и рабочей части. Защитная часть автомата представляет собой модуль дифзащиты, который отвечает за ток утечки на землю (дифференциальный ток). Также, в модуле происходит преобразование электрического тока в механическое воздействие на специальную рейку, которая выключает питание. Этот механизм и является рабочей частью дифавтомата.

Модуль защиты обеспечивается питанием путем последовательного подключения с автоматическим выключателем. Модуль защиты оснащен вспомогательными устройствами, такими как электронный усилитель, с обмоткой электромагнитного сброса, а также дифференциальный трансформатор, который выявляет остаточный ток.

Чтобы проверить работоспособность модуля защиты, корпус дифавтомата оснащен кнопкой «Тест». Если нажать на эту кнопку, то происходит имитация тока утечки, и при исправном автомате питание должно отключиться.

В дифавтомате в качестве датчика дифференциального тока используется специальный трансформатор, так же как и в устройстве защитного отключения. Действие этого трансформатора заключается в преобразовании тока утечки в проводах, которые подают электроэнергию на устройство защиты.

Если нет неисправностей изоляции проводов, либо к токоведущим элементам никто не прикоснулся, то тока утечки нет. При этом в проводниках фазы и ноля протекают одинаковые токи.

Такими токами наводятся одинаковые магнитные потоки, направленные навстречу друг другу, в магнитопроводе трансформатора. В итоге во вторичной обмотке ток равен нулю, а магнитоэлектрическая защелка, являющаяся чувствительным элементом, не срабатывает.

При появлении утечки тока, например, если кто-то прикоснулся к проводу фазы, либо повредилась изоляция, нарушается баланс магнитных потоков и тока.

В это время во вторичной обмотке появляется электрический ток, приводящий в движение магнитоэлектрическую защелку, которая действует на расцепляющий механизм автомата и систему контактов.

Похожие темы:

Как рассчитать мощность автомата по нагрузке и выбрать модель

Во многих жилых домах, построенных более 20 лет назад, имеются проблемы с электрической проводкой, так как добавляется все новая и новая бытовая техника, с высокими требованиями к качеству сети и с иными показателями мощности. Одна из проблем – несоответствие силы тока сечению проводки. Всем знакомо короткое замыкание или прострел витка.

Чтобы избежать подобного, одной замены кабелей вовсе не достаточно, нужно устанавливать защитные автоматы, позволяющие избежать утечки напряжения. Полезно будет узнать, как подобрать дифференциальный автомат или обычный автомат (автоматический выключатель) в свою квартиру в зависимости от нагрузки.

Отличия защитных устройств

Следует различать аппарат в виде дифавтомата и устройство защитного отключения. На первый взгляд особой видимой разницы в нет, но это не так.

УЗО служит для обесточивания сети при выявлении малейшей утечки в цепи. Например, при повреждении электрического кабеля, чтобы не травмировать человека, цепь будет отключена.

Дифавтомат, помимо УЗО, оснащен встроенным выключателем автоматического типа. Он служит для обесточивания системы, предотвращения короткого замыкания, перегрузки цепи, в общем. Одним словом, это два в одном.

Обычный автоматический выключатель (автомат) защищает цепь от перегрузки, но он не может создать безопасные условия для человека. Поэтому в современных строениях устанавливают либо дифавтоматы, либо УЗО и автоматы совместно.

Подбор любого защитного устройства зависит от характеристик сети. В первую очередь от нагрузки, подключенной к ней. Поэтому важно знать, как рассчитать мощность автомата по нагрузке.

Плюсы и минусы

Преимуществом дифавтомата в его компактности, многофункциональности, 100% защита цепи от внезапных перегрузок или иной опасности. Ну а главный «козырь» — стоимость, которая ниже, нежели суммарная стоимость УЗО и выключателя автоматического типа.

Если учитывать единичный случай, то разница не слишком ощутима, но при покупке на весь дом выгода существенная. Впрочем, многое зависит от марки изделия. Монтаж занимает мало времени, на рейке дифавтомат также помещается довольно компактно.

Есть и свои недостатки у дифавтоматов. При выходе со строя придётся приобретать изделие в комплекте, а не по отдельности.

Возникновение короткого замыкания приведёт к трудностям в поиске его причины. При разделенной установке идентификация намного проще: выключился УЗО – утечка, автомат – короткое замыкание.

Какой выбрать вид защитного устройства, вопрос не из лёгких. Как делают многие электрики: если речь идёт о небольшой квартире, тогда используйте дифавтомат.

Когда собираетесь монтировать сложные конструкции, лучше всего устанавливать отдельные блоки УЗО и выключатели автоматического типа на группу. Причём на каждую группу монтировать свой отдельный выключатель.

Каковы критерии отбора оборудования

Если всё-таки отдали предпочтение дифавтомату, как продукту современных технологий, внимательно выбирайте изделие. Тщательным образом ознакомьтесь с его техническими данными. При выборе автомата по мощности нагрузки, обращают внимание на следующее:

  • напряжение и фазы: изделия по номинальному однофазному и трёхфазному типу, 220В и 360 В, соответственно. В первом вариант одна клемма, во втором – три для подключения. Все показатели указываются в паспорте на оборудование и маркируются на внешней стороне корпуса;
  • сила тока утечки: обозначается греческим символом «дельта» и исчисляется в миллиамперах. Корректно подобрать можно, основываясь на такие данные: на дом в целом – до 350 мА, на конкретную группу – 30 мА, точки и освещение – 30мА, одиночные точки – 15мА, бойлер – 10мА;
  • класс оборудования: А – сработка в результате утечки постоянного напряжения. АС – при утечке переменного тока;
  • защита от порыва «ноля»: при обнаружении подобного, система идентифицирует это как порыв и отключает оборудование;
  • время отключения: обозначается символом Tn и не должно превышать 0,3 секунды.

Для бытовых нужд наиболее распространёнными являются приборы с маркировкой «C» и диапазоном 25А. Монтаж вводных конструкций требует более мощных в виде C50, 65, 85, 95.

Розетки и прочие точки – C15, 25. Приборы освещения – C7, 12, электрическая плита – C40.

Можно сказать, что это временная характеристика максимальной кратковременной мощности тока, которую может выдержать автомат и не сработать. «C» означает, что автомат срабатывает при превышении номинального тока в 5-10 раз.

Вычисление показателей

Расчет мощности при выборе автомата проводится так. Например, все монтажные работы выполнены электрическим кабелем с сечением 3,0 и максимальной силой 25А.

Общая мощность приборов равна: микроволновая печь 1,5 kW, электрочайник 2,1 kW, холодильник 0.7 kW, телевизор 0.5 kW. Суммарная мощность получается равной 4,7 kW или же 4.7 * 1000 W.

Чтобы мощность в каждой цепи было проще рассчитать, нагрузку разделяют на группы. Оборудование наибольшей мощности подключают отдельно. Не стоит пренебрегать нагрузкой малой мощности, поскольку при расчетах в сумме может получиться существенный результат.

Для вычисления используем формулу: мощность / напряжение. Итого 21,3 А. Потребуется УЗО или дифавтомат с граничным потреблением 25А, не более. Если количество потребителей более двух, то суммарную мощность следует умножать на 0,7, для корректировки данных. При нагрузке три и более – на 1,0.

Понижающие коэффициенты для некоторых приборов:

  • холодильное оборудование от 0,7 до 0,9, в зависимости от характеристик мотора;
  • подъёмные устройства и лифты 0,7;
  • оргтехника 0,6;
  • люминесцентные лампы 0,95;
  • лампы накаливания 1,1;
  • тип ламп ДРЛ 0,95;
  • неоновые газовые установки 0,4.

Понижение мощности обусловлено тем, что не все приборы могут быть включены одновременно.

По значению рабочего тока нагрузки подбирается автомат. Номинал автомата должен быть чуть меньше рассчитанного значения тока, но допускается выбирать и немного большие значения.

Значение тока при выборе сечения кабеля

Соответствие тока сечению жил кабеля можно проверить по таблице

Сводные характеристики для однофазного автомата:

  • сила 17А – показатель мощности до 3,0 кВт – ток 1,6 – сечение 2,4;
  • 26А – до 5,0 – 25,0 – 2,6;
  • 33А – 5,9 – 32,0 – 4,1;
  • 42А – 7,4 – 40,0 – 6,2;
  • 51А – 9,2– 48,4 – 9,8;
  • 64А – 12,1 – 62,0 – 16,2;
  • 81А – 14,4 – 79,0 – 25,4;
  • 101А – 18,3 – 97,0 – 35,2;
  • 127А – 22,4 – 120,0 – 50,2;
  • 165А – 30,0 – 154,0 – 70,1;
  • 202А – 35,4 – 185,0 – 79,2;
  • 255А – 45,7 – 240,0 – 120,0;
  • 310А – 55,4 – 296,0 – 186,2.

Можно также воспользоваться специальным графиком, по которому определяется номинальный ток автомата в зависимости от мощности нагрузки.

Нужное сечение кабеля подбирается исходя из суммарной мощности тока, проходящего через провод, рассчитать её поможет формула, схема расчета такова:

I = P/U,

где сила тока = суммарный показатель мощности разделён на напряжение в цепи. В большинстве случаев электрики используют именно эту формулу.

Более точная формула расчета мощности P=I*U*cos φ, где φ – угол между векторами тока, проходящего через автомат, и напряжения (не стоит забывать, что они могут быть переменными). Но поскольку в бытовых устройствах, работающих от однофазной сети, сдвига фазы между током и напряжением практически нет, то применяют упрощенную формулу мощности.

Если сеть трехфазная, то может наблюдаться существенный сдвиг фаз. В этом случае при расчетах мощность уменьшается, а получившийся ток надо делить на 3.

Так, для прибора мощность 6,5 кВт:

I = 6500/380/0,6=28,5

28,5/3=9,5 А

На электроприборах часто делают маркировку или прикрепляют табличку, с указанием этого параметра и значения мощности. Это позволяет быстро произвести расчеты. В трехфазной сети для нагрузки большой мощности применяют автоматы типа D.

Диф автомат авв что это такое и 3 главные схемы подключения

Как подключить дифференциальный автомат в щитке, как проверить дифавтомат на работоспособность, как подключить дифавтомат без заземления, схемы подключения и многое другое.

ТЕСТ:

4 вопроса на проверку знаний о дифференциальном трансформаторе.
  1. Заводской ток отсечки прибора составляет:

а. 80 мА; б. 30 мА.

  1. Селективный дифавтомат позволяет:

а. защищать несколько потребителей одновременно;

б. защищать только одного потребителя.

  1. Нулевой провод необходимо:

а. подключать к потребителю через диф. автомат;

б. подключать непосредственно к нагрузке.

  1. Кнопка «Тест» позволяет:

а. проверить работоспособность прибора;

б. узнать заводские характеристики прибора.

Итак, правильные ответы б, а, а, а соответственно. Если вы набрали 3 и более правильных ответов, то можете смело браться за монтаж дифавтомата. Если меньше, то вам необходимо подтянуть теорию и лучше доверить установку прибора профессионалам.

4 основных факта о диф. автоматах.

  1. Дифференциальный  (неодинаковый, разный). Дифавтомат – это такой электротехнический прибор, который производит постоянный контроль тока, проходящего через нулевой и фазный провод, сравнивает их и при несоответствии друг другу выполняет отключение прибора от сетевого напряжения.
  2. Любой дифавтомат состоит из двух логических частей – автоматический выключатель и дифференциальная защита.
  3. Селективные дифавтоматы – позволяют подключать сразу несколько автономных потребителей.
  4. Дифавтоматы бывают 1- и 3-х фазные на рабочие напряжения 220 и 380 вольт.

Рассмотрим 2 главные части диф-ного автомата.

Рабочая часть. Представляет собой автоматический выключатель, который разъединяет электрические контакты при коротком замыкании – для этого служит электромагнитный  разъединитель – и при превышении номинального тока – тепловой расцепитель. Как видим, рабочая часть повторяет своей конструкцией и рабочим назначением обычный автоматический выключатель.

Защитная часть или модуль дифференциальной защиты. Этот блок регистрирует ток утечки (ток на землю) и при его обнаружении, преобразует электрический сигнал в механическое воздействие на специальную планку, которая выполняет разъединяющее действие на силовые контакты. Что бы обеспечить питание защитной части дифференциальный  автомат подключают последовательно автоматическому выключателю.

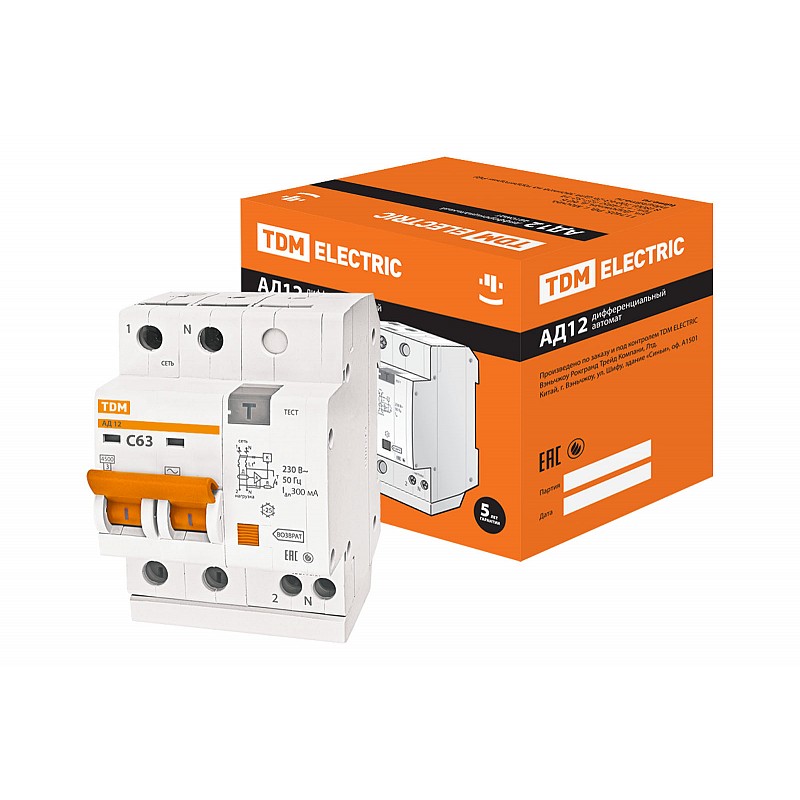

Рис. 1. Дифференциальный автомат

Важно помнить! Для проверки правильности работы дифзащиты, на корпусе прибора есть кнопка «ТЕСТ». При нажатии этой кнопки генерируется искусственный ток утечки и происходит выключение дифференциального автомата.

Дифференциальный автомат. Принцип работы дифавтомата.

3 главных принципа работы.

Прибор устанавливается в разрыв проводов (фазного и нулевого), для этого служат клеммы 1, а выходными или нагрузочными являются клеммы 2. При нажатии на кнопку 3 происходит замыкание контактов 4 и через прибор начинает протекать электрический ток. Чтобы поддерживать контакты замкнутыми после отпускания кнопки служит электромагнитная катушка 5.

Расцепитель прибора подключен к вторичной обмотке дифференциального трансформатора 6. В рабочем состоянии через фазный и нулевой проводники протекает одинаковый ток, который численно равен, но отличается по направлению магнитного потока. Эти 2 потока компенсируют друг друга, и в обмотке отсутствует ЭДС – прибор работает в штатном режиме.

Ток замыкания (ток на землю) приводит к смещению баланса токов, а соответственно и магнитных потоков и выводит систему из равновесия. Объяснить это можно так: через линейный провод протекает общий ток, а через нулевой провод общий ток за вычетом той части, которая уходит через человеческое тело в землю. То есть, ток линейного проводника будет всегда больше тока нулевого проводника, и система всегда будет выходить из равновесия.

ОПАСНО! Прибор регистрирует и реагирует только на ток утечки в землю, и не реагирует на замыкание человеком двух проводников на себя. Это значит, что прибор не произведет необходимых отключений!

При возникновении ЭДС во вторичной обмотке она тут же регистрируется следящим устройством 7 и отключает питание соленоида 5, что приводит к размыканию силовых контактов прибора 4.

Кнопка 8 «ТЕСТ» служит для проверки прибора и пропускает, при нажатии, небольшой ток через проверочный проводник 9, который проходит через сердечник трансформатора и приводит к разбалансировке прибора, а значит и его отключению.

Рис. 2. Устройство дифференциального автомата

2 Типовые схемы подключения диф-ного выключателя.

Первая схема предусматривает включение дифференциального автомата для защиты всех электрических групп и устанавливается на вводе линии. Как видно на рисунке Дифференциальный автомат стоит сразу после вводного выключателя и электрического счетчика. При этом линейный провод подключается к потребителю через промежуточные защитные автоматы, нулевой провод подключается к общей нулевой шине всех потребителей.

Рис. 3. Схема подключения дифавтомата в однофазной сети с заземлением

Важно! Заземляющий контур подключается напрямую к каждому электрическому прибору!

Главным недостатком такой схемы является полное отключение всех потребителей при обнаружении утечки тока на любом из них. Ввиду этого чаще применяют вторую схему, где каждому потребителю соответствует свой дифавтомат. Тогда при отключении одного прибора остальные продолжают работать. Это является бесспорным преимуществом перед предыдущей схемой. Однако подключение по такому типу является более финансово затратной.

Рис. 4. Подключение дифавтомата

3 главные достоинства селективной схемы подключения

Селективная, то есть выборочная, схема позволяет при помощи одного дифференциального автомата подключить и контролировать 3 независимые линии со своими отдельными дифавтоматами. Допустим через один дифавтомат подключено сразу 3 квартиры, расположенные на одной площадке, тогда при возникновении тока утечки на землю в первой квартире селективный автомат отключит только её и оставит включенными две другие. Это выгодно отличает такие автоматы от обычных тем, что снижаются капитальные затраты, упрощается электрическая схема, становится легче монтаж и обслуживание.

Рис. 5. Подключение по селективной схеме

Важно знать еще 3 факта о диф-ных автоматах!

  1. Ток утечки, при котором происходит отключение, можно настроить в пределах 10-40 мА. Если настройка конструктивно невозможно значит, применяется заводской стандарт 30мА.
  2. Существуют дифавтоматы на 1- и 3-фазное напряжение. Выпускаются с 2- и 4-мя клеммами соответственно, для подключения одного (трех) линейных проводников и одного нулевого.
  3. Селективный дифавтомат на схеме обозначается латинской литерой «S», если этого обозначения нет – прибор обычного исполнения.

Как избежать 5 частых ошибок при подключении диф.

  1. Нулевой провод не соединен с нулями потребителей либо соединен не со всеми. Тогда ток нулевого провода будет отличаться от тока линейного, что будет вызывать ложные срабатывания.
  2. Водные проводники подключены к нагрузочным клеммам. Случается при невнимательности подключающего электрика.
  3. Ноль и земля прибора соединены накоротко. Встречается при подключении в старых зданиях без заземляющей линии. Может вызвать ложные срабатывания.
  4. Нулевой провод подключен к прибору напрямую, миную защиту.
  5. Когда в схеме несколько дифавтоматов важно следить, чтобы линейный и нулевой провод подключались от одного, а не разных приборов.

Топ 5 производителей диф-ных автоматов.

Рассмотрим сравнительную таблицу дифавтоматов разных компаний. Мы брали однофазные дифференциальные автоматы на номинальный ток 16 ампер, то есть такой автомат, который чаще всего устанавливается в обычной квартире.

Название компании Устойчивость к короткому замыканию Максимальное сечение подключаемого проводника Дифференциальный ток отключения Цена
Legrand 6кА 35 мм2 30мА 19$
ABB 6кА 35 мм2 10-40 мА 22$
Eaton 6кА 30 мм2 30мА 25$
Schneider Electric 6кА 25 мм2 30мА 23$
Hager 10кА 35мм2 10мА 48$

Как видно из таблицы средние показатели большинства фирм практически совпадают.

5 часто задаваемых вопросов и ответы к ним.

  1. Чем УЗО отличается от дифференциального автомата?

Устройство защитного отключения (УЗО) производит отключение от сети только при регистрации тока утечки на землю, в то время как дифавтомат еще и обеспечивает защиту от короткого замыкания и перегрузки сети.

  1. В чем отличие типов «АС» и «А»?

Тип «АС» рассчитан только на работу с синусоидальным (переменным) напряжением.

Тип «А» рассчитан на работу с синусоидальным, пульсирующим и постоянным напряжением.

  1.  Какие требования к монтажу дифавтоматов вне помещения?

Корпус щита должен быть выполнен из армированного пластика, соответствовать противовандальным требованиям. Должны быть соблюдены температурные диапазоны использования приборов, коррозионная стойкость, пыле- и влагозащита.

  1. В чем разница выключающей способности автомата?

Число 4кА, 6кА, 10кА – показывает, какой ток короткого замыкания ( в килоамперах) способен выдержать дифференциальный автомат и не выйти из строя, то есть «сгореть». Требования для квартир регламентируют установку не менее чем дифавтомата на 6кА. Стоит понимать, что это число характеризует запас прочности прибора.

  1. Что такое нулевая шина дифференциального трансформатора?

Это специальная соединительная клеммная колодка из высокачественного сплава латуни и/или бронзы и служит для соединения в одной точке всех рабочих нулевых проводников цепи.

4 основные причины ложного срабатывания диф.

  1. Срабатывает при отключенной нагрузке.

Проблема возникает при тотальной изношенности изоляции проводки либо при неправильном ее монтаже, механическом повреждении. В таком случае, могут проявиться спонтанные утечки тока, связанные с влажностью воздуха. Чтобы выяснить корень проблемы придется провести ремонт-ревизию проводки. Отключая из распределительной коробки отдельные цепи (розетки, освещение, отдельные комнаты и приборы) ищем неисправный участок.

  1. При замыкании нулевого проводника и заземления.

Не смотря на то, что эти два проводника соединяются в коробке щитовой, увеличивая суммарное сечение проводника, мы как бы разделяем ток на 2 потока и соответственно токи линейного и нулевого провода будут отличаться и дифференциальный трансформатор будет ложно выключаться.

  1. При включении нагрузки.

Если при включении приборов постоянно отключается дифавтомат – это свидетельствует о неправильной работе прибора и продолжать его эксплуатацию небезопасно. Скорее всего, в приборе повреждена изоляция токоведущих проводников и это может стать причиной электротравматизма или пожара.

  1. При скачке напряжения.

Если дифавтомат выполнен по электронной схеме защиты, то при превышении номинального напряжения, он отключает его от управляющей платы и происходит разрыв цепи.

Важно знать! Причиной частых ложных срабатываний может быт банально плохое качество самого прибора. Остерегайтесь подделок и покупайте дифавтоматы только в фирменных магазинах.

Дифавтомат устройство и принцип работы

Наиболее распространенные ошибки при подключении АВДТ

Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.

Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

  • Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
  • Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
  • Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
  • Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.

Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.

Разбор основных ошибок подключения на видео:

Применение УЗО

Устройство защитного отключения используется для осуществления коммутации в сети, питающей группы потребителей при протекании токов, действующих в нормальных условиях эксплуатации.

Возникновение тока утечки объясняется наличием некоторого сопротивления изоляции проводки и электропотребителей. Поскольку это сопротивление не может быть бесконечно большим, то через него всегда будет протекать так называемый нормальный ток утечки, величина которого должна находиться в определенных допустимых пределах.

Для того чтобы лучше представлять себе, от каких нежелательных процессов, происходящих в электросети, защищает дифавтомат или УЗО, рассмотрим следующие схемы.

На первой из них изображен случай поражения человека электрическим током, которое происходит в результате прикосновения к незаземленному корпусу электроприбора с нарушенной изоляцией. В этой схеме имеется автоматический выключатель, разъединяющий свои контакты в случае возникновения тока перегрузки или короткого замыкания, но такая защита не срабатывает при замыкании фазы на землю.

На втором рисунке показан путь протекания тока утечки при нарушении изоляции заземленного корпуса электроприбора. Поскольку сопротивление кожи человека значительно выше, чем сопротивление контура заземления, то в этом случае поражения током не происходит. Однако металлические части корпуса имеют определенный потенциал относительно земли.

Опасность возникновения подобной ситуации кроется в том, что при использовании обычных автоматических выключателей, в случае значительного уменьшения сопротивления изоляции электроприборов не происходит автоматического отключения потребителя от сети.

Протекание тока утечки вызывает нагрев мест присоединения заземления к корпусу, что увеличивает их сопротивление. В свою очередь, влажность воздуха, состояние кожных покровов человека, материал обуви и пола в помещении, а также множество дополнительных факторов влияют на значение сопротивления контура корпус – человек – земля. Если учесть особенности эксплуатации электроприборов в местах с повышенной влажностью (кухня или ванная комната), то опасность удара током сохраняется достаточно высокой.

Кроме того, протекание тока через нарушенную изоляцию вызывает ее нагрев и еще большее разрушение. В определенных случаях это может вызвать пожар.

Номинальные величины токов утечки, на которые рассчитаны большинство современных устройств защитного отключения, составляют 30 и 100 мА. Возрастание дифференциальных токов может быть вызвано различными причинами, самой распространенной из которых является ухудшение изоляции между заземленным корпусом электроприбора и фазным проводом электрической сети. Большие токи утечки появляются в тех случаях, когда при монтаже электропроводки были допущены нарушения, связанные с неправильным подключением нулевого и заземляющего проводов.

На третьей схеме представлена электрическая цепь, в которой, кроме автоматического выключателя, используется УЗО. В случае возникновения тока утечки, значение которого превышает номинальное, автоматика разрывает цепь.

Если использовать подобную защиту в электрических сетях, потребители которых не имеют заземления, то для ее срабатывания необходимо возникновение замкнутой цепи между металлическим корпусом прибора и землей. Как правило, такая цепь замыкается, если к корпусу электроустановки прикасается человек.

Таким образом, применение УЗО позволяет разомкнуть электрическую цепь в следующих случаях:

  1. Если человек прикасается к незаземленному корпусу электроустановки, который оказался под напряжением вследствие повреждения изоляции.
  2. При возникновении тока утечки через заземляющий контур из-за нарушения изоляции токоведущих частей, при этом значение такого тока должно превышать допустимое.
  3. В случае ошибочного подключения нулевого и заземляющего проводов в электроустановке.
  4. При обрыве нулевого провода.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

  • Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
  • Наличие заземления — существуют сети с заземлением или без него.
  • Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

Рассмотрим основные способы подключения в щитке:

  1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
  2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
  3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
  4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.

Подключение

В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:

Схема подключения УЗО и автомата в щитке

В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат. Несколько преимуществ такого подключения:

  1. Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
  2. К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
  3. При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.

Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.

Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме

Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:

  • Контур розеток;
  • Контур освещения;
  • Проточный водонагреватель;
  • Электроварочная панель;
  • Электродуховка;
  • Кондиционер.

Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.

Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:

УЗО с автоматами

А теперь решим ту же задачу с использованием дифференциальных автоматов:

Дифавтоматы на рейке

Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

  • Корпуса, изготовленного из негорючего тугоплавкого материала;
  • Клемм с маркировкой, предназначенных для подключения проводников;
  • Рычага включения-выключения. Количество зависит от модели конкретного устройства;
  • Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
  • Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

  1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
  2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
  3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
  4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
  5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
  6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» – 1 к самому «быстрому» – 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
  7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

Мощность Кабель Дифференциальный автомат
до 2 кВт ВВГнгLS 3х1.5 С10
от 2 до 3 кВт ВВГнгLS 3х2.5 С16
от 3 до 5 кВт ВВГнгLS 3х4 С25
от 5 до 6.3 кВт ВВГнгLS 3х6 С32
от 6.3 до 7.8 кВт ВВГнгLS 3х6 С40
от 7.8 до 10 кВт ВВГнгLS 3х10 С50

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический – не потребует для работы внешних источников питания, что делает его автономным.

Виды дифавтоматов

Трехфазный дифференциальный автомат

По количеству одновременно обслуживаемых фаз все дифференциальные автоматы электрические подразделяются на однофазные и трехфазные устройства. Первые из них устанавливаются в сетях 220 Вольт путем подвода к ним фазного и нулевого проводов.

Согласно требованиям ПУЭ подводимые к двухполюсным приборам проводники должны подключаться только к верхним клеммам.

К нижним контактам подсоединятся фазная и нулевая жила, отводимая непосредственно к потребителю (в нагрузку). Необходимость ввода в него сразу двух шин объясняется требованием срабатывания дифференциального устройства защиты от утечек тока. В зависимости от марки используемого прибора и серии для монтажа на DIN-рейку потребуется два или более места.

Для установки в трехфазные сети 380 Вольт применяются 4-хполюсные дифавтоматы. К их верхним клеммам со стороны электрического счетчика подводятся три фазных провода и нулевая шина. А от нижних клемм в сторону нагрузки отходят три рабочих проводника и ноль.

В соответствие с особенностями конструкции и внутренней схемой этих приборов все они подразделяются на электромеханические и электронные образцы. В первых моделях выделение разностного тока и расцепление осуществляется комбинированным способом, а во вторых образцах за это «ответственна» встроенная электроника.

Параметры автоматов дифференциального тока

Характеристики дифференциальных автоматов бытового применения

Универсальность дифференциальных автоматов, позволяющая совмещать функции двух приборов сразу, объясняется их конструкцией и заложенными в них возможностями. К основным параметрам, характеризующим дифференциальный автоматический выключатель, относятся:

  • тип электромагнитного расцепителя;
  • номинальный ток, при котором прибор может работать длительное время;
  • показатель быстродействия и рабочее напряжение;
  • ток утечки на землю;
  • отключающая способность и класс ограничения по токовой составляющей.

Расцепители, используемые в приборах этого класса, условно делятся на основные и вспомогательные устройства. Первые из них относятся к автоматическому выключателю и могут реагировать на сверхтоки, полностью отключая схему коммутации. Второй тип расцепителей (автовыключателей) позволяет расширить функционал защитного устройства.

Обычно он устанавливается только в специальных приборах, изготавливаемых на заказ, которые могут быть:

  • независимого типа с возможностью дистанционного отключения по специальному сигналу;
  • минимального напряжения – срабатывают при его падении ниже допустимого уровня.
  • устройства нулевого потенциала.

Пример токоограничения автоматов

По токовому показателю все известные образцы дифавтоматов подобно АВ подразделяются на ряд приборов, имеющих строго нормируемые значения из следующего ряда: 6, 10, 16, 25, 50 Ампер и т. д.

Помимо этого в их маркировке применяется токовый показатель, обозначаемый буквами «B», «C» или «D». Они располагаются перед маркировочным кодом номинального тока (амперажем) и указывают на быстродействие данной модели.

К еще одной группе технических характеристик относят ток отключения схемы УЗО (дифференциальный показатель), называемый «утечкой». Для большинства образцов автоматов защиты сети эти значения укладываются в типовой ряд: 10, 30, 100, 300 и 500 миллиампер.

Дифавтомат типа АС

Следующая характеристика защитных дифавтоматов – значение рабочего напряжения, при котором они способны функционировать в нормальном режиме: 220 Вольт – для однофазных цепей и 380 Вольт – для их трехфазных аналогов. Его величина указывается под обозначением номинала или под клавишей прибора.

По току утечки и показателю селективности известные виды выключателей дифференциального тока имеют следующие обозначения:

  • «A» – образцы, реагирующие на утечки переменного (пульсирующего) тока.
  • «AC» – модели электроавтоматов, срабатывающие от утечек с постоянной составляющей.
  • «B» – комбинированный вариант, сочетающий в себе обе эти возможности.

Характеристика «тип УЗО» обозначается буквенным индексом или символичным рисунком.

По аналогии с АВ, дифавтоматы срабатывают при перегрузках в электропроводке по селективному принципу, учитывающему задержку по времени. Такой подход позволяет отключать сеть выборочно по предельному току и обеспечивает хорошую электродинамическую устойчивость всей защитной системы. По этому важнейшему для безопасности человека показателю отличия устройств дифференциального тока учитываются следующими значками:

  • символом «S», означающим задержку величиной примерно в 200-300 миллисекунд;
  • английской буквой «G» (временная пауза в 60-80 миллисекунд).

Неисправности электрических сетей

Основной функцией всех защитных устройств является ликвидация возможных неисправностей, периодически возникающих в электрических сетях. Прежде всего, они обеспечивают защиту от коротких замыканий, вызываемых снижением электрического сопротивления нагрузок до очень малых показателей. Основной причиной такого состояния служит шунтирование цепей напряжения металлическими предметами.

Другая часто встречающаяся неисправность связана с перегрузкой проводов под действием мощных современных электроприборов. В результате, появление больших токов приводит к усиленному нагреву проводов, особенно в некачественных сетях. Одновременно происходит перегрев и старение изоляции, с потерей ее диэлектрических свойств. В связи с этим, возникает еще один вид неисправностей, известный как токи утечки, возникающие из-за нарушенной изоляции.

Нередко ситуация еще более ухудшается по причине использования старой алюминиевой проводки, эксплуатируемой в критических условиях постоянных повышенных нагрузок. Однако, даже новые системы могут работать с перебоями из-за некачественного монтажа и неэффективности защитных устройств, применяемых не по назначению.

Недопустимые ошибки при покупке

Прибор должен быть подключен соответствии с указанной схемой

Чтобы купить качественный дифавтомат, важно не допускать ошибок:

  • Установка прибора с поврежденным корпусом – вмятины и трещины приводят к поломкам из-за смещенных внутренних узлов.
  • Не выполненный тест в магазине – на специальных стендах проверяется работоспособность устройств.
  • Подбор прибора не по схеме – автомат не будет соответствовать вероятным нагрузкам и просто перегорит.
  • Использование проводов с неподходящим сечением – возможны риски коротких замыканий и перегораний электроприборов.

Принцип действия


Схема, поясняющая принцип работы УДТ


УДТ в разобранном виде

Главным компонентом УДТ является дифференциальный трансформатор, который предназначен для обнаружения дифференциального тока. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдёт размыкание электрической цепи.

Внутреннее устройство УДТ, подключаемого в разрыв провода

На фотографии показано внутреннее устройство одного из типов УДТ. Данное УДТ предназначено для установки в разрыв провода.
Линейный и нейтральный проводники от источника питания подключаются к контактам (1), главная цепь УДТ подключается к контактам (2).

При нажатии кнопки (3) контакты (4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УДТ пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Вторичная обмотка (6), к которой подключён расцепитель дифференциального тока. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе: через линейный проводник протекает больший ток, чем по нейтральному проводнику (часть тока протекает через тело человека, то есть в обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключённый соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путём пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УДТ должно отключиться при нажатии на кнопку проверки. Если УДТ не отключилось, значит оно неисправно и должно быть заменено.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

  • Дифференциальный трансформатор;
  • Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

  • Параллельно одной из существующих обмоток;
  • Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Основные сведения об устройстве УЗО

В чем состоит сам принцип работы УЗО? Его работа основана на реакции датчика тока на изменение дифференциальной величины тока в проводниках.

Что такое датчик тока? Это самый обычный трансформатор, но выполненный по типу тороидального сердечника. Порог срабатывания выставляют при помощи магнитоэлектрического реле, обладающего чрезвычайно высокой чувствительностью.

Важно заметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми аппаратами, обладающими очень высокой надежностью и безотказностью. Необходимо предупредить, что сегодня есть и электронные УЗО, в основе которых лежит специальная электронная схема

Реле или схема действуют на механизм, который и размыкает электрическую цепь в случае таковой необходимости. Вот что включает в себя устройство УЗО

Необходимо предупредить, что сегодня есть и электронные УЗО, в основе которых лежит специальная электронная схема. Реле или схема действуют на механизм, который и размыкает электрическую цепь в случае таковой необходимости. Вот что включает в себя устройство УЗО.

Устройство и принцип действия

Для начала приведем обозначение на схеме по ГОСТ, по которому наглядно видно, из чего состоит дифавтомат:

На обозначении видно, что основными элементами конструкции дифавтомата является дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители. Ниже кратко охарактеризуем каждый из приведенных элементов.

Дифференциальный трансформатор имеет несколько обмоток, в зависимости от количества полюсов устройства. Данный элемент осуществляет сравнение токов нагрузки по проводникам и в случае их несимметричности на выходе вторичной обмотки данного трансформатора появляется так называемый ток утечки. Он поступает на пусковой орган, который без выдержки времени осуществляет расцепление силовых контактов автомата.

Также следует упомянуть о кнопке проверки работоспособности защитного аппарата «TEST». Данная кнопка подключается последовательно с сопротивлением, которое включается или отдельной обмоткой на трансформатор либо параллельно одной из имеющихся. При нажатии на данную кнопку сопротивление создает искусственный небаланс токов – возникает дифференциальный ток и дифавтомат должен сработать, что свидетельствует о его исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, который воздействует на механизм отключения. Данный электромагнит срабатывает в случае достижения тока нагрузки порога срабатывания — обычно это случается при возникновении короткого замыкания. Данный расцепитель срабатывает мгновенно, за доли секунд.

Тепловой расцепитель осуществляет защиту электрической сети от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальный для данного аппарата. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с выдержкой времени. Время срабатывания прямо пропорционально величине тока нагрузки, протекающего по дифференциального автомату, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором работает неограниченное время) в А. Пример маркировки на корпусе — С16 А / 30 мА. В данном случае маркировка “С” перед значением номинала показывает кратность срабатывания электромагнитного расцепителя (класс аппарата). Буква “С” указывает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно рассказывается, как работает и из чего состоит дифавтомат:

Как работает дифавтомат и от чего защищает

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Преимущество автоматического выключателя дифференциального тока – наличие в одном корпусе УЗО и АВ. При защите контролируемой сети от токов перегрузки и короткого замыкания он срабатывает как автоматический выключатель. Функции УЗО устройство выполняет в случаях предотвращения поражения человека токами утечки и устранения рисков возгораний.

Замена стандартных приборов на дифференциальный автомат обеспечивает:

  • защиту владельцев и обслуживающего персонала от поражения током;
  • предотвращение токовой утечки;
  • целостность электросети в случаях колебания напряжения.

INTERLIGHT STORE - Полезные новости

Как выбрать дифференциальный автомат

Прежде, чем говорить о выборе дифференциального автомата, следует пояснить, чем этот вопрос заслужил такую популярность. Чем хороши именно дифференциальные автоматы? Конечно, тем, что дифавтомат – это устройство, обеспечивающее линии не только защиту от токов перегрузки и сверхтоков короткого замыкания, но и защиту от токов утечки, то есть, защиту от поражения человека электрическим током.

Другими словами, одно устройство обеспечивает весь спектр необходимых защит. Это очень удобно, поскольку позволяет сэкономить пространство в распределительном щите и упростить монтаж. В некоторых случаях достигается еще и экономия денежных средств, но это относительно, поскольку качественный дифференциальный автомат может оказаться дороже, чем отдельно взятые автомат обычный и устройство защитного отключения (УЗО).

Итак, чем хорош дифавтомат, ясно. Осталось определиться с тем, как его выбрать.

1. Фазность

Как и любой другой аппарат защиты, дифавтомат следует выбирать, исходя из фазности сети. Трехфазные дифы имеют три полюса для подключения фаз и один полюс для нулевого рабочего проводника. Трехфазный диф по понятным причинам отличается большими габаритами и занимает шесть-семь модулей. Однофазные дифы могут занимать два-четыре модуля, в зависимости от исполнения. Однако в любом случае дифавтомат займет намного меньше места, чем обычный автомат и УЗО вместе взятые.

2. Номинальное напряжение

Хотя в общем случае промахнуться бывает трудно: три фазы – 380 вольт, а одна фаза – 220 вольт. Но все же редкие неприятные исключения бывают, и на номинальное напряжение аппарата следует обращать внимание.

3. Характеристика расцепителей и номинал автомата

Коль скоро диф – это тоже автоматический выключатель, то он, конечно, тоже имеетхарактеристику, отображаемую буквой латинского алфавита перед числом, обозначающим номинал по токовой нагрузке. Что касается бытовых сетей, то здесь традиционно самыми популярными являются автоматы характеристики С.

Например, для розеточной сети подойдет дифавтомат характеристики С16 (реже С25). Для сетей освещения используются автоматы С6 или С10. Реже применяются автоматы характеристики В. В качестве вводных общедомовых или квартирных выключателей часто используются автоматы С50, С63, С80 и С100.

4. Номинал по току утечки

Это характеристика устройства защитного отключения, имеющегося в составе дифавтомата. Номинальный ток утечки обозначается символом «дельта» и числом, указывающим собственно ток утечки с буквами mA (миллиампер).

Для защиты розеточных и осветительных сетей обычно применяются дифы с номиналом 10-30 мА. Чаще всего групповые сети защищаются аппаратами на 30 мА, а одиночные розетки – на 10 мА. Вводной дифавтомат может иметь встроенное УЗО на 100-300 мА.

5. Тип или класс встроенного УЗО

Давно известно, что существуют УЗО типа АС, реагирующие только на синусоидальный (переменный) ток утечки, и есть УЗО типа А, реагирующие на утечки постоянного тока в устройствах, имеющих электронные преобразователи. Все это касается и УЗО, встроенных в дифавтоматы. Таким образом, для линий, питающих компьютеры, телевизоры и даже стиральные машинки, желательно использовать дифавтоматы именно со встроенным УЗО типа А, поскольку тип АС может просто оказаться неэффективным.

6. Наличие/отсутствие защиты от обрыва нулевого проводника

Это очень любопытный момент. Дело в том, что для работы встроенного УЗО необходимо электрическое питание блоку дифференциальной защиты. Это питание берется именно со ввода аппарата. То есть, чтобы сработала дифференциальная защита дифавтомата, необходимо, чтобы в сети было напряжение.

Это значит, что в порядке должны быть и нулевой, и фазный рабочие проводники. При этом, если отсутствует «фаза» - тогда и бог с ним, ведь и току утечки взяться неоткуда. Иное дело, если оборван ноль. Тогда оставшаяся «фаза» может стать причиной утечки, а встроенное УЗО уже не сработает по причине отсутствия электропитания.

Чтобы подобное явление было исключено, некоторые дифавтоматы имеют в своем составе блок защиты от обрыва нулевого проводника, который по своей сути является реле напряжения, чьи контакты работают на размыкание.

Если такого блока в составе дифа нет, то имеются все резоны самостоятельно установить на вводе реле напряжения для контроля над ситуацией.

7. Производитель дифавтомата

Сколь ни было бы сильным желание сэкономить, все же от приобретения дифов сомнительного происхождения лучше воздержаться. Хорошо известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении даже и автоматами-то не являлись: не имели никаких расцепителей, кроме механического ручного.

Совершенно логично, что есть возможность приобретения и дифавтомата аналогичной конструкции. А ведь диф – это аппарат, функции которого зачастую никак не дублируются. То есть, безопасность электросети в целом остается на совести именно дифа. И он просто обязан быть качественным. Конкретных указаний по маркам и брендам давать не будем, но лучше все же приобретать аппараты в проверенных магазинах и не кидаться на чрезмерно низкие цены.

8. Общие указания

Каждый дифавтомат имеет в своем составе кнопку «тест», позволяющую проверить ее работоспособность, создав намеренную утечку тока. После установки аппарата всегда будет нелишним выполнить небольшую проверку, воспользовавшись этой кнопкой.

Кроме этого, следует помнить, что далеко не каждая линия в обязательном порядке подлежит оснащению дифференциальной защитой. Чаще всего дифавтоматы ставятся на кабельные линии штепсельных розеток, а также на общий ввод в противопожарных целях. Линии освещения и питания электрической плиты зачастую не оснащаются дифференциальной защитой.

Не то, чтобы это можно было воспринимать как руководство не ставить дифавтоматы на эти линии. Но можно принять во внимание и, например, при отсутствии достаточного места в щите, воспользоваться простыми автоматическими выключателями для сети освещения и кабельной линии электрической плиты.

Дифавтоматы, также как и УЗО, рекомендуются к установке в сетях, имеющих в своем составе защитный нулевой проводник РЕ. Это требование ПУЭ.

В случае отсутствия защитного заземления сама защита от токов утечки может оказаться недостаточно эффективной и не спасти человека от поражения электрическим током.

Дифавтоматы и УЗО важно не только правильно выбрать, но и без ошибок подключить. О том как это правильно сделать описано в этой статье:

Схемы подключения УЗО и дифференциальных автоматов.

Среди защитных устройств в домашней электропроводке все большей популярностью пользуются устройства защитного отключения (УЗО) и дифференциальные автоматы (дифавтоматы). Производители выпускают их с различными типами конструкций для использования в однофазных и трехфазных схемах электроснабжения. Все эти устройства имеют общий алгоритм работы.

Принципы работы.

По большому счету отличие УЗО от дифференциального автомата состоит в отсутствии в схеме автоматического выключателя, реагирующего на превышение токов нагрузки. Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием данной функции.

Для защиты от коротких замыканий и недопустимых нагрузок в ней требуется устанавливать дополнительную токовую защиту.

Общим же элементом этих защит является схема, основанная на сравнении векторов токов, входящих в устройство и выходящих из него, которая при отклонениях от установленных предельных величин отключает электрооборудование.

Элементная база, на которой работает эта схема, может быть разной, к примеру, на основе электромагнитных реле или полупроводниковых элементов. Чтобы понять, как правильно подключить УЗО и дифференциальный автомат к электрической сети рассмотрим первый вариант конструкции для упрощенной однофазной сети.

Внутренние элементы статических приборов работают по такому же алгоритму. Поэтому их подключение совершенно аналогичное.

Режим нормального электроснабжения

При включении УЗО под нагрузку через его тоководы, вмонтированные внутрь тороидального магнитопровода, протекает ток нагрузки. Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Ток I1, входящий по фазному тоководу L1 будет соответствовать по величине значению выходящего из магнитопровода тока I2 и одновременно направлен в противоположную сторону.

При этом магнитные потоки ФL и ФN, образованные от токов фаз и нуля, тоже будут равны по величине и противоположны по направлению.

Во время прохождения по магнитопроводу магнитные потоки складываются в нем, взаимно уничтожая друг друга. Суммарный магнитный поток магнитопровода Фс равен нулю.

Описанный вариант рассматривает работу идеального устройства, которые существуют только в теории. На практике же всегда проявляется какой-то небаланс соотношений Ф1 и Ф2, но он очень маленький и не оказывает влияния на работу схемы.

Режим возникновения тока утечки

В случае нарушения изоляции часть потенциала фазы станет стекать на землю, образуя ток утечки Iут. На эту же величину снизится значение тока в нулевом проводнике I2. Он сформирует меньший магнитный поток ФN.

При сложении магнитных потоков внутри магнитопровода возникнет превышение потока Ф1 над Ф2. Суммарный поток Фс сразу же увеличится и наведет в намотанной вокруг него катушки ЭДС.

Под ее действием в замкнутом контуре катушки возникнет ток ΔI, пропорциональный току утечки. В случае превышения им значения, выставленной пользователем уставки, произойдет срабатывание электромагнита, выводящего из зацепления защелку встроенного в устройство расцепителя, который сработает и снимет напряжение со всей защищаемой зоны.

Режим отключения электроснабжения.

Как видим, вся работа защит на отключение происходит в автоматическом режиме. Но для того чтобы повторно включить УЗО в работу необходимо выполнить действия:

1. проанализировать состояние электросхемы для выяснения причины отключения;

2. устранить выявленную неисправность;

3. только после этого использовать рычаг ручного включения на корпусе УЗО или дифавтомата.

Возникновение повторного срабатывания УЗО необходимо рассматривать как следствие плохой изоляции электрооборудования и незамедлительно принять меры к ее восстановлению. Загрубление уставок защиты, как и ее блокирование, недопустимо.

При первичном монтаже УЗО или дифавтомата в схему электропроводки достаточно правильно подключить входные и выходные провода фазы и нуля на свои клеммы. Они на всех корпусах четко промаркированы.

Схема подключения однофазного УЗО к двухпроводной сети

Для обозначения входных клемм фазы и нуля делаются надписи «1» и «N», а выходных — «2» и «N». Для устройств, использующих электронную базу, важно правильно подключать нейтраль потому, что нельзя ошибаться с ее полярностью. В противном случае высока вероятность повреждения составляющих деталей электронной схемы.

В конструкции прибора используется возможность периодического его тестирования во время работы для определения исправности. С этой целью установлена кнопка «Т», при включении которой через токоограничиваюший резистор и замкнутый контакт создается цепочка для протекания части тока, влияющей на возникновение дисбаланса магнитных потоков, обеспечивающего отключение защиты.

Если на УЗО под напряжением нажата кнопка тестирования Т, а отключения не произошло, то это однозначно указывает на то, что устройство неисправно.

При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта:

1. токовода фазы;

2. токовода нуля;

3. цепи тестирования электронной схемы.

Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки.

Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью

За основу монтажа трехфазных УЗО и дифавтоматов взята предыдущая схема. В ней тоже надо соблюдать полярность каждой фазы и нуля. Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные.

Такое УЗО работает при возникновении небаланса магнитных потоков, создаваемых токами от всех четырех токопроводов.

Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтралью

Эта разработка позволяет одним устройством сразу защищать три однофазных электрических схемы.

Для этого достаточно выбрать место установки, позволяющее использовать шинку для подключения к выходу защиты нейтрали для ее разделения по сетям №1, 2, 3.

Схема подключения трехфазного УЗО к трехпроводной сети без нейтрали

При частном случае защит электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы на УЗО не задействуются.

Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. У статических моделей для работы необходима подача напряжения на блок питания. Он может быть подключен между фазным и нулевым проводами.

К тому же отсутствие нулевого потенциала исключает функцию периодического тестирования исправности прибора под напряжением, что не совсем удобно. Поэтому такое подключение требует проведения доработок внутренней конструкции.

Схема подключения трехфазного УЗО к однофазной сети

Это не очень рациональный способ, но к нему прибегают при последовательном монтаже вначале однофазной сети с последующим добавлением к схеме еще двух электрических цепей для общей защиты, которые будут создаваться через определенное время.

В этом случае важно, чтобы фаза была подключена строго на тот токовод, через который проводится тестирование УЗО в рабочем состоянии. Для этого достаточно при включенных силовых контактах с нажатой кнопкой тестирования «прозвонить» сопротивление между входом каждой фазы и нуля.

Делать это необходимо на демонтированном УЗО без напряжения. На двух клеммах сопротивление будет соответствовать бесконечности благодаря разорванным контактам, а на одной покажет величину сопротивления токоограничивающего резистора. К этой клемме и следует подключаться.

Отличия схем подключения УЗО от дифференциальных автоматов

В самом начале статьи отмечалось, что УЗО не имеет встроенной защиты от перегрузки и токов коротких замыканий, которые могут возникнуть в любой момент и сжечь устройство. Его надо защищать. Поэтому перед каждым УЗО необходимо монтировать автоматический выключатель с уставкой, обеспечивающей работоспособность и сохранность УЗО.

Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ, которые могут возникнуть в схеме при нарушениях изоляции между:

1. выходным фазным проводом устройства 3 с входным нулевым проводом 2;

2. выходным нулевым проводом 4 с входным фазным проводом 1;

3. между выходными проводами 3 и 4.

Если в первых двух случаях ток короткого замыкания проходит только по одному токопроводу, расположенному внутри корпуса УЗО, то при третьем нагружаются обе магистрали. Этот вид замыкания самый опасный.

Дифференциальные автоматы в такой защите не нуждаются, она у них встроена. Поэтому стоимость этих приборов выше. Схема подключения дифференциального автомата не требует дополнительной установки автоматического выключателя.

Надежная и длительная работа УЗО и дифференциального автомата обеспечивается правильным подключением, учитывающим конкретные условия эксплуатируемой схемы, точным выставлением уставок на срабатывание, обеспечивающих защитные функции.

что это такое, характеристики, рекомендации по выбору, фото, видео

Автор Aluarius На чтение 7 мин. Просмотров 520 Опубликовано

Прежде чем разбираться с популярностью дифференциальных автоматов, необходимо понять что собой представляет данный электрический прибор. То есть рассмотрим вопрос: диф автомат АВВ – что это такое? Начнем с того, что все электрические сети обязательно комплектуются защитными приборами, которые отключают сеть питания потребителей при появлении перегрузок и высоких токов короткого замыкания. Обычно эту обязанность на себя берут автоматические выключатели.

Но есть еще один негативный фактор – это токи утечки, которые могут навредить человеку. Защиту от них на себя берет устройство защитного отключения (УЗО). То есть, эти два прибора сегодня обязательные атрибуты распределительного щита. Так для чего тогда необходимы дифавтоматы ABB, какие обязанности возлагаются на них? Все очень просто. Этот электрический защитный прибор выполняет сразу две функции: и автоматического выключателя, и УЗО. По сути, это два в одном.

Что мы получаем, как потребители, на практике.

  • Во-первых, экономится пространство в распределительном щитке. Вместо двух приборов устанавливается один.
  • Во-вторых, упрощается монтажный процесс. А это важно для тех, кто собирает распределительный щит своими руками.
  • В-третьих, появляется возможность немного сэкономить. Правда, некоторые модели дифавтоматов ABB стоят больше, чем два прибора, заменяемые им, в купе.

Итак, предпочтение дифференциального автомата налицо. То есть, лучше установить его, как единицу, чем два прибора, которые к тому же между собой придется соединять проводами. Но многих интересует другой вопрос, как правильно выбрать дифференциальный автомат, на что необходимо обратить внимание, какой марки прибор лучше? И вообще, стоит ли тратить деньги на брендовые модели или лучше обойтись приборами среднего качества? Давайте разберемся во всех этих вопросах.

Маркировка автоматического выключателя

Как выбрать дифавтомат

Есть несколько критериев, по которым необходимо делать выбор.

  • Фазность прибора. Производители сегодня предлагают дифавтоматы ABB, которые можно установить в однофазную или трехфазную сеть. Соответственно они отличаются друг от друга количеством полюсов в их конструкции. Однофазный прибор имеет два полюса: один для фазы, второй для нуля. Трехфазный четыре полюса: три для фаз, один для нуля. Соответственно трехфазный имеет большие габариты. К примеру, где-то занимать он будет 6-7 модулей, а однофазный займет 2-3 модуля. Но в любом случае дифференциальный автомат Legrand или любой другой марки займет места гораздо меньше, чем автоматический выключатель и УЗО, установленные рядом.
  • Напряжения. Здесь все просто. На каждом приборе обязательно указывается напряжение, от которого он может питаться. В принципе, ошибиться здесь сложно или практически невозможно. То есть, трехфазная сеть – это 380 вольт, однофазная – 220 вольт.
  • Токовый номинал. По сути, дифференциальный автомат – это то же самое, что и обычный автоматический выключатель. Устройство у них схожее, единственное в дифавтомат добавляются узлы УЗО. Поэтому у дифавтомата Legrand (или другой модели, к примеру, IEK) такие же характеристики по токовой нагрузке, которые обозначаются буквой латинского алфавита и числом, показывающим максимально допустимый ток, который данный прибор может выдержать. Обычно для бытовых сетей используются автоматы серии «С», реже серии «В». А вот номинал токовой нагрузки может выбираться в зависимости от нагружаемости контуров. К примеру, для шлейфов освещения чаще всего применяются дифавтоматы С6 или С10, для розеточных групп C16, для вводных квартирных линий С50 или С63, для общедомовых С80 или С100.
  • Номинальный ток утечки. По сути, это характеристика УЗО, который встроен в дифавтомат. Обозначается номинал греческой буквой «дельта», а также числом, которое и отображает номинальную величину тока утечки. если дифавтомат установлен на одну розетку, тогда придется выбирать прибор на 10 мА, если на группу розеток, то 30 мА, если это вводной диф автомат на всю квартиру или дом, тогда в пределах 100-300 мА.
  • Тип УЗО. Существуют два вида или типа устройств защитного отключения. Первые могут реагировать только на переменный ток, вторые на постоянный. Первые обозначаются символами «АС», вторые буквой «А». Если к розетке будут подключаться компьютер, телевизор и другие бытовые приборы, в конструкции которых есть электронные преобразователи, то в эту сеть лучше всего устанавливать дифавтомат серии «А».
  • Защита от обрыва нуля. Как и все электрические приборы и устройства, дифференциальные автоматы ABB работают только при наличии напряжения в сети. Но тут есть один тонкий момент. Если оборвалась фаза, то волноваться нет причин, сеть полностью обесточилась. Но если оборвался ноль, тогда дифавтомат перестает работать, то есть, защищать от тока утечки. Но в самой сети напряжение присутствует, а, значит, сам ток утечки может быть опасен. Поэтому выбирая дифференциальный автомат, обращайте внимание на опцию – есть ли в этом приборе защита от обрыва нуля. В принципе, это обычное реле напряжения, контакты которого при обрыве сработают на размыкание.

Внимание! Если защитное реле напряжения в составе дифференциального автомата нет, тогда рекомендуется его установить, как отдельный элемент, рядом с дифавтоматом в распределительном щите.

Производители дифавтоматов

Это еще один критерий выбора, и, как говорят специалисты, один из важных. Все дело в том, что современный рынок просто наводнен различными дифавтоматами, которые подчас таковыми и не назовешь. В них отсутствуют расцепители, которые заменены ручными элементами. То есть, безопасность снижена до минимума, а, значит, вероятность пострадать повышается.

Необходимо отметить, что дифференциальный автомат ничем не дублируется. И если он работает некорректно, то риск получить удар током повышается. Поэтому качество и только качество. Какой бренд можно порекомендовать?

«Legrand» – дифференциальные автоматы этой марки серии АВВ считаются одними из лучших. Производитель предлагает одно- и трехфазные устройства. При этом учитывается в каждой серии номинальный ток утечки: 10 или 30мА. Вообще, «Легранд» – компания серьезная, так что о качестве даже не стоит и упоминать. Если уж хотите получить высококачественную защиту, то выбирайте дифавтоматы «Legrand» АВВ – не ошибетесь.

Legrand

Дифференциальные автоматы IEK серии AD. Отличное защитное устройство, в котором применены все современные технологии. К примеру, контакты IEK AD изготавливаются или из анодированной стали, или из меди с серебряным покрытием. Производитель выпускает данный прибор двух серий: дифференциальный автомат AD12 и AD14.

Чтобы понять маркировку, разберем одну из моделей – дифференциальный автомат AD12 2р 16а 30ма иэк. Это двухполюсной автомат, пропускающий через себя номинальный ток в 16 ампер и ток утечки 30мА. Двухполюсные приборы ad12 2p устанавливаются в однофазных сетях.

Рекомендуют специалисты также диф автоматы Шнайдер. Превосходная марка, отличный мировой бренд.

Внимание! Дифавтоматы ABB серии DS941 сняты с производства. Так что не советуем их покупать. Хотя на прилавках магазинов они еще присутствуют.

Дополнительные рекомендации

  • Обратите внимание на кнопку «Тест», с помощью которой можно протестировать такое защитное устройство на предмет корректной работы.
  • Не всегда есть необходимость устанавливать дифференциальный автомат в электрическую сеть дома или квартиры. И если уж установка производится. То монтаж лучше проводить на розеточные группы. Освещение, а также контур, питающий электрическую варочную плиту, этим устройством не оснащаются.
  • Правилами ПУЭ установлено, что дифавтоматы необходимо обязательно устанавливать в сетях, где присутствует заземляющий контур «PE».

Обратите особое внимание не только на выбор дифференциального автомата, но и на грамотно проведенный его монтаж. Именно от этого чаще всего зависит, как будет работать вся электрическая сеть, насколько она будет безопасной. Поэтому сборкой распределительного щита должен заниматься профессиональный электрик. Хотя самостоятельно провести этот процесс несложно.

Что такое дифавтомат? Советы на все случаи жизни

Дифференциальный автоматический выключатель (дифференциальный) - это коммутационное устройство, объединяющее автоматический выключатель и устройство защитного отключения. Выбирать дифавтоматы нужно с учетом характеристик, присущих как «автомату», так и УЗО.

Количество полюсов

Поскольку дифференциальные автоматические выключатели установлены на обрыв фаз и нейтральный провод, они бывают двухполюсными и квадрупольными. Первые предназначены для однофазных сетей, вторые - для трехфазных, то есть рассчитаны на напряжения 220 и 380 В.

Номинальный ток

Дифференциальное автоматическое устройство должно отключаться при токе ниже максимально допустимого для кабелей, но в то же время иметь возможность проводить ток, необходимый для питания всех подключенных устройств потребителей. Правильными являются соотношения тока дифавтоматов, сечений медных и алюминиевых кабелей, представленные в таблицах, мощности приемников и назначения линий электропередачи:

медный кабель

Номинальный ток станка

Мощность нагрузки

Назначение ЛЭП

Линии освещения

Выходные линии

Секция алюминиевого кабеля

Номинальный ток станка

Мощность нагрузки

Назначение ЛЭП

Выходные линии

Проточный водонагреватель линейный мощностью до 5 кВт

Линия электрического или проточного водонагревателя мощностью более 5 кВт.

Вход в квартиру с газовой плитой

Вход в квартиру с электроплитой

Время-токовая характеристика

Для бытового использования используются дифавтоматы с время-токовыми характеристиками B и C. ДиФавоматы типа B могут защищать только линии с активной мощностью, без реактивной составляющей (то есть устройство без электрического моторы): лампы, телевизоры, электроплиты и варочные поверхности.Устройства типа C устанавливаются для защиты линий питания активных нагрузок, а также приемников с большими пусковыми токами и реактивной мощностью: холодильников, кондиционеров, стиральных машин. Поэтому они больше подходят для использования в квартирах и частных домах, чем техника типа В.

В промышленности дифавтоматы типа Д используются для защиты механизмов с мощными электродвигателями.

Номинальный ток отключения

Основной характеристикой устройств защитного отключения является номинальный ток отключения или ток утечки (I∆n).В продаже можно найти устройства на следующие значения этого параметра: IΔn = 0,006; 0,01, 0,03; 0,1; 0,3; 0,5 А.

Защита от поражения электрическим током достигается установкой дифавтоматов с током отключения 10 и 30 мА: устройства 10 мА размещают на отдельных линиях, питающих водо-рабочие устройства (водонагреватели, стиральные машины), и устанавливают 30 мА на групповых строках. Но, если по результатам расчетов выяснится, что ток утечки электросети более 30 мА, следует разбить сеть на группы и установить дифференциал на каждой из них.

Противопожарная защита достигается установкой дифавтоматов с током отключения 100 и 300 мА. Устройства размещаются после вводных автоматов: первые - в квартирах, вторые - в частных домах и квартирах с широкой сетью.

Безопасность людей и имущества зависит от времени между появлением тока утечки и срабатыванием устройства, поэтому чем короче этот период, тем лучше. Время выключения (Tn) не должно превышать значение 0.3 с.

Маркировка

Все вышеперечисленные характеристики отражены в маркировке гарнитуры. Обозначения стандартные, что упрощает поиск необходимых устройств.

Например, маркировка 16A 30mA DSH941r 1P + N 4.5 kA означает:

  • дифавтомат имеет номинальный ток 16 А;
  • ток отключения дифавтомата - 30 мА;
  • название модели - ДШ941р;
  • устройство имеет один фазный полюс - 1P, одну нейтраль - N;
  • устройство тока короткого замыкания - 4.5 кА.

Маркировка 1P + H 32A 30mA C AC содержит указания следующих характеристик:

  • дифавтомат имеет один фазный полюс - 1P, одну нейтраль - H;
  • устройство рассчитано на номинальный ток 32 А;
  • устройство отключения тока - 30 мА;
  • время-токовая характеристика - С;
  • прибор переменного тока и рассчитан на переменный ток.

ВНИМАНИЕ! Все электромонтажные работы должны выполняться квалифицированным электриком!

Справочная статья, основанная на экспертном мнении автора.

В этой статье мы подробно разберем:

  • Что такое дифавтомат?
  • Его назначение, применение и характеристики.
  • Узнайте, чем отличается УЗО от дифавтомата?
  • Поговорим о существующих стандартах и ​​типах AVDT

Что такое дифавтомат?

Дифференциальные машины (их еще называют дифавтоматами или АВДТ) в технической литературе определяются как автоматические выключатели, которые срабатывают при появлении в сети дифференциальных токов.Кроме того, дифференциальная машина обязательно имеет защиту от сверхтоков в виде теплового и электромагнитного расцепителя. В этом случае дифференциальный модуль должен одновременно выполнять три функции: обнаруживать дифференциальный ток, сравнивать его с заданным значением и отключать защищенную сеть, если diff. ток превысил свое значение.

Такое определение создает условия для некоторой путаницы в названиях и не дает ответа на вопрос - чем отличается дифференциальный автомат от УЗО со встроенной максимальной токовой защитой? Те. Обычным критерием является то, что схема явно недостаточна, поскольку УЗО со встроенной защитой включает автоматический выключатель, обеспечивающий защиту от сверхтоков. Так чем же отличается дифактомат от УЗО?

Чтобы получить все ответы, достаточно обратиться к официальным документам технического регламента и внимательно прочитать несколько страниц стандартов ГОСТ Р 51326.1-99, ГОСТ Р 51327.1-99 и ГОСТ Р 50807-95 (2001). Они содержат исчерпывающую информацию, исключающую разногласия.На основании этих данных можно ответить на еще один очень известный вопрос жителей, узо или дифавтомат, что выбрать?

Для более быстрого изучения и понимания информации она систематизирована и сведена в таблицу ниже. Обратите внимание на графу «назначение».

Таблица 1. Отличия УЗО, дифференциальных выключателей и дифференциальных выключателей

УЗО или дифавтомат что выбрать? - ответ на этот вопрос будет зависеть от задачи, поставленной перед устройством.Поясним.

Из приведенных выше данных следует, что основным отличием дифавтомата от УЗО будет не столько компоновка, сколько возможность и предназначение. Дифференциальный модуль АВДТ предназначен для защиты людей при непрямом контакте, а УЗД - при непрямом и ПРЯМОМ ** прикосновении. Другими словами, дифференциальный автомат не предназначен для спасения человека, прикоснувшегося к оголенному проводу, находящемуся под напряжением, в то время как УЗО справляется с такой задачей.

В остальном - защита от сверхтоков и последствий токов утечки.Возможности дополнительной защиты от перегрузки и УЗО со встроенной максимальной токовой защитой идентичны. Соответственно, ознакомиться с принципом работы AVDT можно на страницах, описывающих работу дифференциального модуля () и.

Стандарты

Общие требования, основные характеристики и методы испытаний бытовых и аналогичных АВДТ изложены в ГОСТ Р 51327.1-99, дополнениях к ГОСТ Р 51327.2-99. Оба стандарта эквивалентны соответствующим стандартам IEC.Их действие распространяется на AVDT на напряжение не более 440 В переменного тока с частотой 50 или 60 Гц, в зависимости и независимо от напряжения сети, с номинальными токами не более 125 А и с максимальной коммутационной способностью, не превышающей 25000 А при номинальных значениях. .

Различные типы AVDT

В ГОСТ Р 51327.1-99 принята классификация дифференциальных автоматов по основным показателям. Для более удобного использования все типы сведены в Таблицу 2.

Таблица 2. Классификация дифференциальных автоматов

Конструкция дифференциальных автоматов (дифференциальных автоматов)

В начале этой страницы уже была дана информация об устройстве дифференциальных автоматов (АВДТ), из которых очевидно, что их конструкция не содержит каких-либо специальных элементов.Здесь в едином корпусе собраны: блок механической коммутации со свободным расцеплением, электромагнитный и тепловой расцепитель, плюс дифференциальный модуль. Срабатывание любого из них приводит к остановке машины. Отдельно эти узлы рассматривались в разделах по и. Часто производители используют стандартизированные корпуса и основные компоненты с небольшими вариациями.

Характеристики бытовой дифференциальной техники (дифавтоматов)

В предыдущем списке описана классификация дифференциальных автоматов по их наиболее важным конструктивным особенностям и техническим показателям. Почти все они также входят в число наиболее важных характеристик, сообщаемых производителями, и в стандарте ГОСТ Р 51327.1-99 указаны их предпочтительные значения. Они показаны в следующей таблице.

Таблица 3. Характеристики дифференциальных машин домашней автоматизации


Применение дифференциальных автоматов (дифференциальных автоматов) ГОСТ Р 51327.1–99

Российские и зарубежные АВДТ (дифавтоматы) отечественного и аналогичного назначения используются в основном в жилищном секторе.Они также находят применение в электроснабжении небольших промышленных и коммерческих объектов с напряжением до 400 В. Они помогают защитить электрооборудование от сверхтоков и снизить риск возгорания из-за отключения при возникновении утечек. Также дифференциальные автоматы обеспечивают защиту персонала от поражения электрическим током при прикосновении к корпусам и деталям электроустановок в случае нарушения изоляции.

Для решения проблемы защиты проводки от перегрузок и токов утечки можно использовать пару устройств - автоматический выключатель и УЗО. Но эту же проблему решает дифференциальный автоматический выключатель, объединяющий оба этих устройства в одном корпусе. О правильном подключении дифавтомата и его выборе и пойдет речь дальше.

Назначение, характеристики и выбор

Дифференциальный или дифференциальный автоматический выключатель совмещает функции и УЗО. То есть только это устройство защищает проводку от перегрузок, коротких замыканий и токов утечки. Ток утечки возникает при нарушении работы изоляции или при прикосновении к токоведущим элементам, то есть он все еще защищает человека от поражения электрическим током.

Дифавтоматы устанавливаются в, чаще всего на din-рейку. Ставятся вместо связки автомат + УЗО, физически занимают чуть меньше места. Насколько конкретно - зависит от производителя и типа исполнения. И это их главный плюс, который можно востребовать при обновлении сети, когда пространство в панели ограничено, и нужно подключить определенное количество новых линий.

Второй положительный момент - это экономия средств. Как правило, дифавтомат стоит дешевле пары автомат + УЗО с аналогичными характеристиками.Еще один положительный момент - нужно определять только номинал выключателя, а УЗО строится по умолчанию с требуемыми характеристиками.

Есть и минусы: при выходе из строя одной из частей дифавтомата придется менять все устройство, что дороже. Кроме того, не все модели оснащены флажками, по которым можно определить причину срабатывания устройства - из-за перегрузки или тока утечки - что очень важно при выяснении причин.

Характеристики и подбор

Так как дифавтомат совмещает в себе два устройства, он обладает характеристиками обоих и при выборе необходимо учитывать все. Разберемся, что означают эти характеристики и как выбрать дифференциальный автомат.


Номинальный ток

Это максимальный ток, который машина может выдерживать в течение длительного времени без потери производительности. Обычно это указано на передней панели.Номинальные токи стандартизированы и могут составлять 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А.


Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает, при каких перегрузках относительно номинального значения происходит автоматическое отключение (для игнорирования кратковременных пусковых токов).


Категория B - при превышении тока в 3-5 раз, C - при превышении номинала в 5-10 раз, тип D отключается при нагрузках, превышающих номинальное значение в 10-20 раз.Квартиры типа С обычно используют в квартирах, В в сельской местности можно размещать, можно размещать предприятия с мощным оборудованием и большими пусковыми токами D.

Номинальное напряжение и частота сети

Для каких сетей предназначено устройство - 220 В и 380 В, частотой 50 Гц. Других в нашей торговой сети нет, но все же стоит проверить.


Дифференциальные автоматы могут иметь двойную маркировку - 230/400 В. Это говорит о том, что данное устройство может работать в сети на 220 В и 380 В. В трехфазных сетях такие устройства ставят на группы розеток или на отдельных потребителей, где используется только одна из фаз.

В качестве дифавтомата воды на трехфазные сети необходимы устройства с четырьмя вводами, и они существенно отличаются по размерам. Их невозможно спутать.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к возникающим токам утечки и показывает, при каких условиях сработает защита.В быту используется всего два номинала: 10 мА для установки на линию, в которой установлен только один мощный прибор или потребитель, в котором сочетаются два опасных фактора - электричество и вода (или накопительный электрический водонагреватель, варочная панель, духовка, так далее.).

Для линий с группой розеток и наружного освещения устанавливают дифавтоматы с током утечки 30 мА, на линиях освещения внутри дома их обычно не ставят - для экономии.


Устройство может быть записано просто в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение текущей настройки (на фото справа), после чего цифры стоят в амперах (при 10 мА это 0 . 01 А, при 30 мА 0,03 А).

Класс дифференциальной защиты

Показывает, от какого типа тока утечки защищает данное устройство. Есть буква и графическое изображение. Обычно ставят иконку, а может и букву (см. Таблицу).

Буквенное обозначение Графическое обозначение Расшифровка Область применения
Au Реагирует на переменный синусоидальный ток Включите линию, которая подключена по простой технике без электронного управления
НО Реагирует на синусоидальный переменный ток и пульсирующий постоянный ток Применяется на линиях, от которых запитано оборудование с электронным управлением
AT Захватывает переменную, импульсную, постоянную и сглаженную константу. В основном используется на производстве с большим количеством различного оборудования.
S С выдержкой времени отключения 200-300 мс В сложных схемах
G С выдержкой времени отключения 60-80 мс В сложных схемах

Выбор класса дифференциальной защиты дифавтомата осуществляется в зависимости от типа нагрузки. Если это микропроцессорная техника, требуется класс A, освещение на линии или включение простых устройств, подходящих для класса AC.Класс В в частных домах и квартирах ставят редко - нет необходимости «ловить» все виды токов утечки. Подключение дифавтоматов класса S и G имеет смысл в многоуровневых схемах защиты. Они устанавливаются как входные, если в цепи есть другие устройства дифференциального отключения. В этом случае, когда срабатывает одна из утечек ниже по потоку, вход не отключится, и исправные линии будут работать.

Номинальная отключающая способность

Показывает, какой ток может отключить дифференциал при возникновении неисправности и сохранить работоспособность.Есть несколько стандартных значений: 3000 А, 4500 А, 6000 А, 10 000 А.


Выбор дифавтомата по этому параметру зависит от типа сети и дальности действия подстанции. В квартирах и домах на достаточном удалении от подстанции применяют дифавтоматы с отключающей способностью 6000 А, вблизи подстанций устанавливают на 10000 А. В сельской местности с подачей электроэнергии по воздуховоду и в давно не отремонтированных местах. сетей достаточно 4 400.

На корпусе эта цифра обозначена в квадратной рамке. Расположение этикетки может быть разным - в зависимости от производителя.

Класс ограничения тока

Чтобы ток короткого замыкания принял максимальное значение, должно пройти некоторое время. Чем быстрее будет отключено питание от поврежденной линии, тем меньше вероятность получения повреждений. Текущий класс ограничения отображается цифрами от 1 до 3. Третий класс отключает линию быстрее всего.Итак, выбор дифавтомата по этому признаку прост - желательно использовать устройства третьего класса, но они дорогие, но дольше сохраняют работоспособность. Так что, если есть финансовая возможность, поставьте алфавит в этот класс.


На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Он может стоять справа (у Legranda) или ниже (у большинства других производителей). Если вы не нашли такой отметки ни на корпусе, ни в паспорте, значит, у данной машины нет ограничения по току.

Температурный режим использования

Самый дифференциально-защитный автомат, предназначенный для работы в помещениях. Их можно эксплуатировать при температуре от -5 ° С до + 35 ° С. При этом на корпус ничего не ставится.


Иногда охранники стоят на улице и обычные защитные приспособления не подходят. Для таких случаев доступны дифавтоматы с более широким температурным диапазоном - от -25 ° С до + 40 ° С. В этом случае на корпусе ставится специальный знак, немного напоминающий звездочку.

Наличие маркеров причины просадки

Не все электрики любят устанавливать дихавтоматы, потому что считают, что связка защитный выключатель + УЗО надежнее. Вторая причина - если устройство работает, невозможно определить, что это вызвало - перегрузка, а нужно просто отключить какое-то устройство, либо ток утечки, и нужно искать, где и что произошло.

Для решения хотя бы второй проблемы производители стали делать флажки, указывающие на причину просадки дифавтомата.В некоторых моделях это небольшая площадка, положение которой определяет причину отключения.


Если отключение вызвало перегрузку, индикатор остается заподлицо с корпусом, как и фото справа. Если дифавтомат сработал при наличии тока утечки, то флажок появляется на некотором удалении от корпуса.

Конструктивное исполнение

Существуют дифференциальные машины двух типов: электромеханические или электронные. Электромеханические более надежны, так как остаются работоспособными даже при отключении питания.То есть, если фаза пропадет, они смогут срабатывать и отключать также ноль. Для работы электроники требуется источник питания, который снимается с фазного провода и теряет работоспособность при потере фазы.

Производитель и цена

На электричестве экономить не стоит, особенно на устройствах, обеспечивающих защиту проводки и жизни. Поэтому рекомендуется всегда покупать комплектующие известных производителей. Лидируют на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер), но их продукция дорогая, и много подделок.Не такие уж высокие цены на IEK (IEK), ABB (ABB), но с нм больше проблем. В этом случае лучше не связываться с неизвестными производителями, так как они зачастую просто неработоспособны.

Выбор на самом деле не так уж и мал, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые различаются по цене, причем существенно. Чтобы понять разницу, нужно внимательно изучить спецификации. Каждый из них влияет на цену, поэтому внимательно ознакомьтесь со всеми данными перед покупкой.

Как подключить дифавтомат

Начнем с способов монтажа и подключения проводов. Все очень просто, особых сложностей нет. В большинстве случаев его устанавливают на динраке. Для этого есть специальные выступы, удерживающие устройство на месте.


Электрическое подключение

Подключение блока питания к электросети производится изолированными проводами. Раздел выбирается исходя из номинала.Обычно линия (блок питания) подключается к верхним розеткам - они подписаны нечетными числами, нагрузка - к нижним - четными числами. Поскольку к дифференциальному автомату подключены и фаза, и ноль, чтобы не путать, гнезда для «нуля» подписаны латинской буквой N.


В некоторых линиях вы можете подключить линию как к верхнему, так и к нижнему слоту. Пример такого устройства на фото выше (слева). В этом случае нумерация записывается на диаграмме дробью - 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу.Это значит, что подключать линию сверху или снизу не имеет значения.


Перед подключением линии провода снимаются с изоляции на расстоянии примерно 8-10 мм от края. На нужном выводе немного ослабьте крепежный винт, вставьте проводник, затяните винт с достаточно большим усилием. Затем несколько раз потяните за провод, чтобы убедиться, что контакт в норме.

Проверка здоровья

После того, как вы подключили блок, подали питание, вам необходимо проверить работу системы и установку. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как переключатели будут переведены в рабочее состояние, нажмите на эту кнопку. В этом случае устройство должно «выбить». Эта кнопка искусственно создает ток утечки, чтобы мы проверили работоспособность наборного устройства. Если срабатывания не было - необходимо проверить правильность подключения, если все правильно, неисправен прибор


Если при нажатии кнопки «Т» сработал дифавтомат, то он исправен

Дальнейшая проверка - подключить простую нагрузку к каждой розетке.Это позволит проверить правильность отключения групп розеток. И последнее - попеременное включение бытовой техники с отдельными линиями питания.

Схема

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Они могут отличаться удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимум затрат. Обычно они реализуются в небольших сетях. Например, в загородных домах, в малогабаритных квартирах с небольшим количеством бытовой техники.В большинстве случаев приходится устанавливать большое количество устройств, обеспечивающих сохранность электропроводки и защищающих от поражения электрическим током.


Простая схема

Не всегда имеет смысл устанавливать большое количество предохранительных устройств. Например, на дачном участке, где всего несколько розеток и освещения, достаточно поставить у входа только один дифавтомат, от которого отдельные линии пойдут на группы потребителей - розетки и освещение.


Данная схема не требует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все.До выяснения и устранения причин засветиться не будет.

Более надежная защита

Как уже было сказано, к «мокрой» группе относят отдельные дифавоматии. К ним относятся кухня, ванная комната, внешнее освещение, а также приборы, использующие воду (кроме стиральной машины). Такой способ построения системы обеспечивает более высокую степень безопасности и лучшую защиту проводки, оборудования и людей.


Реализация такого способа разводки устройств потребует больших материальных затрат, но при этом система будет работать более надежно и стабильно.Так как при срабатывании одного из защитных устройств остальные останутся в рабочем состоянии. Такое подключение дифавтомата используется в большинстве квартир и небольших домов.

Избирательные схемы

В разветвленных сетях электроснабжения необходимо делать систему еще более сложной и дорогой. В этом варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Тогда в каждой группе есть свой автомат, а при необходимости он также ставится на отдельных потребителей.См. Подключение для этого случая на фото ниже.


При такой конструкции системы при срабатывании одного из линейных устройств все остальные останутся в работе, поскольку дифференциальное отключение входного автомата имеет задержку срабатывания.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата не включается или вырубается при подключении любой нагрузки. Значит, что-то сделано неправильно. Есть несколько типичных ошибок, которые возникают, когда:

  • Провода защитная от царапины (земли) и рабочего нуля (нейтрали) где-то совмещены.При такой ошибке дифавтомат вообще не включается - рычаги не фиксируются в верхнем положении. Придется поискать, где сочетаются или смешиваются «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль к нагрузке или к нижним расположенным автоматам он снимается не с выхода устройства, а напрямую с нулевой шины. В этом случае рубильники находятся в рабочем положении, но при попытке подключить нагрузку моментально выключаются.
  • С выхода дифавтомата ноль на нагрузку не подается, а возвращается в шину.С автобуса также снимается нулевая нагрузка. В этом случае переключатели находятся в рабочем положении, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Смешанное нулевое соединение. От нулевой шины провод должен идти к соответствующему входу, обозначенному буквой N, который находится вверху, а не внизу. От нижнего нуля провод должен идти к нагрузке. Симптомы аналогичны: переключатели включены, «Тест» не работает, при подключении нагрузки срабатывает операция.
  • Если в схеме два дифавтомата, то они перепутаны нулевыми проводами. При такой ошибке включаются оба устройства, «Тест» работает на обоих устройствах, но при включении любой нагрузки сразу оба автомата выбиваются из строя.
  • При наличии двух дифавтоматов, идущие от них нули куда-то дополнительно связаны. В этом случае взведены обе машины, но при нажатии на кнопку «тест» одной из них вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы можете не только выбрать и подключить дифференциальную автоматическую защиту, но и понять, почему он выбивает, что именно пошло не так, и самостоятельно исправить ситуацию.

Сначала рассмотрим принцип работы УЗО. Внутри УЗО находится специальный трансформатор, в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. При нормальной работе они взаимно отменяют друг друга. При возникновении тока утечки в катушке возникает дисбаланс электромагнитного поля, в результате шток толкает рычаг для выключения.Такое устройство срабатывает при отключении от тока утечки, но не предназначено для защиты от коротких замыканий и перегрузок сети.

Как работает дифференциальный выключатель (дифференциал. Автомат)?

Теперь поговорим о дифференциальной машине (дифференциальная токовая защита и общая защита). Устройство предназначено для защиты цепи от тока утечки (аналогично работе Узо), но преимущество дифф. Автоматический выключатель заключается в том, что в него встроен автоматический выключатель, который выполняет функцию защиты цепи от коротких замыканий и перегрузок. Два в одном: УЗО + автоматический выключатель = дифференциальный автоматический. Получился некий технический симбиоз.

Трехфазный дифференциальный выключатель

Если под обычным Узо установлено 3 или 4 группы индивидуальных выключателей, то дифференциальный автомат предусматривает отдельную группу для защиты электрической цепи. Автоматические выключатели не устанавливают выключатели под дифференциалом; он самостоятельно отвечает за короткое замыкание (короткое замыкание), перегрузку электрической цепи и утечку тока в землю.Вы, конечно, можете поставить автоматические переключатели под дифф. автомат, но расточительно.

Прочтите следующие статьи об УЗО:

Анализируя полученные письма, я пришел к выводу, что многие из вас до сих пор не видят разницы между дифференциальным автоматом и УЗО, поэтому в этой небольшой статье я решил подробно разъяснить вам этот вопрос.

Речь идет о функциональном и внешнем. отличие дифференциального автомата от УЗО .Чтобы полностью вас не запутать, сразу изменю название и обозначение этих устройств:

  • УЗО - это дифференциальный выключатель (ВД)
  • дифференциальный автомат или сокращенно дифавтомат - это еще и выключатель дифференциального тока (АВДТ)

В качестве примера рассмотрим продукцию компании IEK:

  • УЗО типа VD1-63, 16 (А), 30 (мА)
  • дифференциальная машина типа AVDT32, C16, 30 (мА)

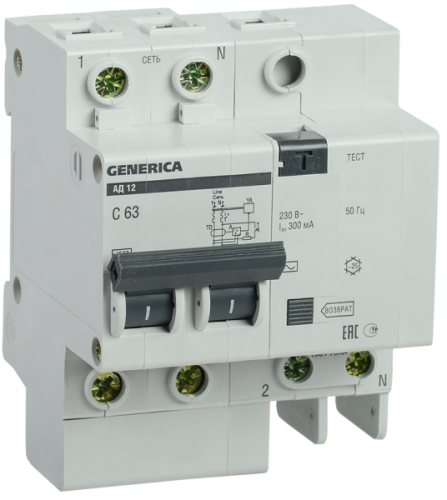

На фотографиях видно, что они очень похожи внешне.

Главное отличие дифференциального автомата от УЗО

Прежде всего, необходимо знать, что эти два устройства имеют разную функциональность, что является их основным отличием.

1. Устройство защитного отключения (УЗО) - коммутационное устройство, которое защищает, а также контролирует текущее состояние электропроводки и при возникновении в ней повреждений в виде протечек отключает ее. Об этом я писал в следующих своих статьях (переходите по ссылкам и читайте):

2.Автоматический или дифференциальный автомат - это коммутационное устройство, объединяющее в одном корпусе как автоматический выключатель, так и УЗО, т.е. дифференциальный автомат способен защитить электрическую сеть от, а также от возникновения утечек, связанных с повреждением электропроводки, электрические приборы и контакт с человеком под напряжением.

Условно дифавтомат можно представить как тождество:

Если проще сказать, дифавтомат это такое же УЗО, только с функцией защиты от токов КЗ и перегрузки.

Надеюсь, с этим все понятно. Теперь посмотрим, как отличить эти два устройства между собой.

Как отличить УЗО от дифифтомата?

1. Надпись названия устройства

В настоящее время большинство производителей, чтобы не вводить в заблуждение покупателей (а чаще самих продавцов), стали писать название устройства на передней или боковой стороне крышки, либо УЗО (дифференциальный переключатель), либо дифавтомат (схема дифференциального тока). выключатель).



2. Маркировка

Второй способ отличить УЗО от дифавтомата - обратить внимание на маркировку.

Если на корпусе указано только значение номинального тока, а буква перед числом отсутствует, значит это устройство защитного отключения (УЗО). В моем примере ВД1-63 на корпусе показывает только номинальный ток 16 (А), а буква типа характеристики отсутствует.


Если перед цифрой, обозначающей значение номинального тока, отображается буква B, C или D, то это дифференциальный автомат. Например, в дифференциальном автомате AVDT32 перед значением номинального тока стоит буква «С», что означает.


3. Схема

Если на схеме изображен только дифференциальный трансформатор с кнопкой «Тест», то это УЗО.


Если на схеме изображен дифференциальный трансформатор с кнопкой «Тест» и обмотки электромагнитного и теплового расцепителей, то это дифавтомат.


4.Габаритные размеры

Сейчас этот параметр уже не актуален, но когда были выпущены первые дифавтоматы, они были на порядок шире УЗО, так как дополнительно нужно было разместить тепловые и электромагнитные расцепители. В настоящее время, наоборот, стали выпускать дифактоматы с габаритными размерами меньше, чем УЗО.

Как видите, в моем примере УЗО VD1-63 и дифавтомат AVDT32 имеют абсолютно одинаковые размеры.Поэтому этот пункт при различении УЖД и дифавтомата не стоит учитывать.


П. С. В этой статье мы разобрали все отличия дифференциального автомата от УЗО и научились отличать их друг от друга внешне. Теперь нам нужно сделать выбор в том или ином направлении. Об этом читайте в моей следующей статье: «Что выбрать? УЗО или дифавтомат ». Жду ваших вопросов и комментариев.

Какой надо построить дом-2, или Эскиз дома электротехнический и пожарный

Второй подход к выполнению домашних заданий.

TL / DR - кто делал ремонт, ничего нового здесь не увидит. Тот, кто думает, что одного вводного автомата (или даже дифавтомата) вполне достаточно, увидит только бесполезную трату. Пожарная безопасность стоит дорого, редко требуется.

Как показывает многолетняя практика, электричество - довольно частая причина пожара.

Комментарии к первой статье показали, на мой взгляд, странное нежелание людей использовать современные схемы защиты оборудования, связанные как с управлением отдельными линиями электропередач, так и с внедрением большой и толстой машины (или пишущей машинки) вместо них все сразу, а просто связано с нежеланием изучать и демонстрировать знания «материальной части» в цифрах. «Что ж, напишу так, как вижу.

В общем, мы живем в странное время, где электрики не знают про ПУЭ, на вроде бы техническом сайте пишут не просто ДНИВЭ о редактировании etc \ host, а полноценный DNOOOO - статьи про #vnemnegapon (впрочем, понятно, все хочу съесть). Стоит ли удивляться взрывам из прошлого со словами «нам не нужны ваши гарнитуры, одна большая квартира и хватит», и Так что электрики из бывших южных республик СССР, на фоне которых даже Евгений, главный горный инженер и Хабр, выглядит не так уж плохо.

Часть 1. Немного теории.
Часть 2. Современная матчасть.
Часть 3. Управление вводом и устройство современного щита
Часть 4. Грустная песня про розетки и нагрузку на них.
Часть 5. Системы пожаротушения для дома.
Часть 6. Это их учения по пожарному делу. Они все мальчишки с нашей лодки.
Часть 7. Пора валить

Часть 1. Немного теории

Многие не знают, что в домашней розетке нет плюса и минуса, как на батарее АА (удивился, когда спросил пара геополитических и футбольных экспертов) - вместо них:
- фаза
- ноль
- заземление
Не вдаваясь в подробности экспериментов по TN-S, TN-C, TN-CS и защитному зонированию, я бы упростил таким образом - электричество поступает в дом в трех фазах, напряжение ( какое-то среднеквадратическое от того, что есть - среднеквадратичное (эффективное) значение напряжения в электрической сети переменного тока ) между каждой фазой и нулем - 220/230 вольт, между любыми двумя фазами - 380/400 вольт.

В СССР было 220, сейчас вроде постепенно переводится на 230, для унификации (см. ГОСТ 29322-2014 (МЭК 60038: 2009))

При этом в РФ еще есть остатки системы 127/220 - когда между фазой и нулем 127 вольт, между двумя фазами - 220. В итоге в розетке две фазы.

Бывает редко, но это было даже в Москве 10 лет назад, и вовсе не на окраине, а рядом с одной из станций кольцевой линии.

Надо помнить, что такое нормальный автомат, УЗО и дифавтомат. Обычный автомат (современный) имеет две схемы защиты, тепловую и электромагнитную. Тепловой контур работает медленно, до часов, с небольшим превышением номинального значения. Например, вы указали, что автомат на 16 ампер - какое-то время он выдерживает 17.

Какое время отображается на кривой время-токовой характеристики, и зависит от класса устройства. Таким образом, корпус рекомендуется использовать в основном тип B, за исключением холодильника и трансформаторов, и ставить во всем тип C.

Цепь соленоида срабатывает при значительном превышении тока -

тип

- В - от 3 до 5 × In;
для типа - С - от 5 до 10 × В;

То есть автомат С16 будет работать "мгновенно" при токе 16 * 10 - примерно 160А.

Подробнее по этой ссылке вы можете прочитать, например, об устройстве автоматов - для этого.

Проблема с обычной машиной в том, что она не измеряет приходящий и уходящий ток - поэтому, если фаза внезапно исходит от стиральной машины (ЭТО НЕ НУЖНО, ЭТО СМЕРТЕЛЬНО ОПАСНО), то можно очень безуспешно получить это само электричество.
Машинка не выбивает.

Поэтому для защиты от таких утечек ставят УЗО - прибор, который измеряет (очень точно) сколько электричества пришло, сколько ушло (в амперах). Прошло меньше, чем пришло - значит на линии течь, надо отключать. НО. НО.

- УЗО не защищает от перегрузки по току, т.е. от короткого замыкания
- УЗО не защищает от перенапряжения, то есть от таких неприятностей, как асимметрия фаз и сгорание нуля.
- Само УЗО должно быть защищено меньшим номиналом, иначе оно сгорит при высоком токе короткого замыкания
- УЗО защищает не от протекания тока по линии фаза-ноль, а только от утечки на землю. В общем, не существует дешевого способа определить, течет ли ток по биологическому проводнику или по нормальному. Есть, наверное, дорогой способ.

Дифференциальный привод, или выключатель дифференциального тока - это 3 в одном, тепловая машина плюс электромагнитная плюс УЗО.

Есть еще так называемое «УЗО пожаротушение», и есть наследие СССР - предохранители и автоматики советские коричневые для щита и типа пробки (автоматические отвертки (ПАР)), но это тема для уроков истории - потому что надеюсь, что этого почти не осталось ( зря, надеюсь - у меня на даче розетки 25А, а в доме коричневые старые советские машинки есть на каждом этаже ).

Часть 2. Современная техника.

В последние годы появилось еще два типа устройств:

- реле защитного напряжения.Это устройство, которое постоянно смотрит, сколько вольт в сети, и если больше (или намного меньше), чем вам нужно, оно отключится.
- защита от электрической дуги, AFCI - прерыватель дугового замыкания

Как я писал в неаналоговой рабочей нагрузке - В качестве однофазного реле напряжения могут использоваться устройства различных производителей, например, PH-113 от Новатэк-Электро, УЗМ-51 от Меандр, РВ-32А от EKF, CM-EFS. 2 от ABB, АЗМ-40А от Ресанта », ЗУБР Д40т от« DS Electronics »и им подобные.

Но техника не стоит на месте - теперь AFCI - Дуговой прерыватель, защита от возникновения электрической дуги, практикуется на бездуховном западе.

В Российской Федерации эти устройства описаны в ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного назначения при дуговом пробое» (на недуховном западе это нормы IEC 62606: 2013 + A1: 2017 для ).

В РФ такие устройства (два в одном) выпускает Меандр - Устройство противопожарной защиты от дугового пробоя с функцией защиты от скачков напряжения - МЕАНДР УЗМ-50МД или УЗМ-51МД - стандартное исполнение УХЛ4 (разница с показателями УХЛ2 по температуре эксплуатации, УХЛ2 это для Крайнего Севера какой-то).

ABB - Комбинированные прерыватели цепи дугового замыкания (AFCI) / прерыватели цепи замыкания на землю (GFCI) также имеют это, наверняка есть кто-то еще. В этом же меандре есть статья с описанием «какие конкуренты».

Ну хватит теории, перейдем к практике.

Часть 3. Управление вводом и устройство современного щита

Из всего, что было написано выше, получается, что в пульте должна быть защита от того, что идет много электричества и защита против того, что не хватает электричества.Кроме того, следует сохранить возможность отключать все сразу одной кнопкой.

Современная плита с DIN-рейкой не избежала губительного и тлеющего эффекта запада - вместо предохранителей (с намотанным жуком) стало возможным поставить что угодно и сделать большой электрический щит, размером почти с завод .

Зачем нужен щит такого размера и почему раньше хватало двух замков, а то и автоматических?

В ответе нет ничего сложного.Где-то с середины 80-х, с ростом высоты строительства, в квартирах перестал появляться газ (с заменой на электроплиты), следовательно, в квартиру стали поступать 6 киловатт, то есть примерно 25-30 ампер больше. Потребляемая мощность стала нормой для 40-50 ампер или 9-11 киловатт. Специально для известного горного эксперта Евгения Валерьевича - это 6-8 горняков.

Потребляемая мощность стала расти, и появилась возможность воткнуть удлинитель с тройником, а там запитать тепловентилятор, утюг, тёплый ламповый телевизор... и все это по сути через хреновую розетку с алюминиевыми проводами на теплые скрутки ламп в раздаточных коробках ... что в сочетании с автоматами на 40А иногда приводило к крайне интересным эффектам.

Тоже приводит сейчас - если у вас один большой дифавтомат с большим током утечки на входе, то нет никаких гарантий, что он будет работать как надо и когда надо.

Но если у вас один дифавтомат с малым током утечки (а потом его разводят через обычные автоматы), то есть риск обесточить всю квартиру, а потом пойти в темноте искать фонарик, и потом копаться в приборной панели - не самое интересное.

Поэтому, на мой взгляд, все же лучше разделить защиту ЛЭП в направлении кухня - комнаты - свет - мокрая зона, чтобы не возникло замыкание или перегрузка или утечка (по любой причине) в одной из зон не везде выключает свет.

Далее нам просто нужно подсчитать необходимое количество модулей на приборной панели для примера с одной комнатой:

Di-Fautomat на группу розеток 1 в комнате (левая сторона комнаты)
Аварийные выключатели на розеточная группа 2 в помещении (правая часть помещения и кондиционер)
Аварийные выключатели на розеточную группу 1 на кухне
Аварийные выключатели на розеточную группу 2 на кухне (холодильник)
Аварийные выключатели на освещение группа - 1
Аварийные выключатели к группе освещения - 2
Аварийные выключатели в группе «прочие» розетки (кладовая, коридор)
Диффтомат на группу розеток в ванной (с током утечки 10 мА)

Итого 8 дифавтоматов.Размерность одного ДА - 2 или 3 модуля, поэтому в такую ​​простую схему уйдет всего 16-24 модуля. Плюс нужен общий ввод одного большого автомата - 2 модуля, плюс упомянутый выше модуль управления вводом и антидуговые модули - еще 2 модуля набраны в 24 ячейки или 2 ряда по 12. Как минимум.

Пластина Plus, защищенная отдельной машиной. Раньше псто в комментариях писал об этом видео с реальной разводкой электриков на многокомнатную квартиру - на мой взгляд, это правильный пример «как надо».

Можно ли делать, как дедушки, хотя и ремонтировать ту самую качалку в Люберцах? Одна машина (даже не дифавтомат) на всех? Конечно, это возможно.

Если нужно? Щиток на 24 модуля стоит около 1000 руб. Дифавтоматы - от 2000 рублей за штуку (примерно). Далее вы решите, нужно ли это лично вам.

Часть 4. Грустная песня о розетках и нагрузке на них

ГОСТ ( 30849.1-2002 (IEC 60309-1: 1999) Вилки, розетки и соединители промышленного назначения (Дата введения 01.01.2014) и ГОСТ 30851.2.2-2002
Соединители электрические бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к вилкам и розеткам для соединения в устройствах и методы испытаний
указывают, что максимальный ток для вилок составляет 16 ампер или 3,5 киловатт при 220/230 вольт.

Но разве какой-то ГОСТ может остановить специалиста во всем, от футбола до электричества? Получаем, что на входе ставится автомат «один за всех и больше», а в розетку без какой-либо защиты вставляются 2-3 удлинителя. При этом берут удлинители дешевле, с более тонкими проводами, а на выходе - сначала нагретые провода, потом как повезло.

Впрочем, удлинитель с защитой от перегрева здесь тоже не поможет - например, за год у меня был один такой «пилотный тип» (хоть это был защитник, свен, или свен, или действительно пилот), я сгорел с обычный домашний обогреватель на 2 кВт - сгорели контакты переключателя.

В общем с этими удлинителями вечная беда - сейчас использую в том числе sven с маркировкой «10 ампер» - вот так на нем вылетает термовыключатель через полчаса работы ТЭН на 1 кВт, проще от Железный.

Тем не менее, такие семизводные конструкции «осьминоги» появляются в тех домах, где при строительстве или ремонте не поставили достаточное количество розеток в удобном месте, а с ними возрастают риски перегрева всего кабеля.

В данном случае проблема не в рисках разовой нагрузки, в конце концов, современные технологии потребляют гораздо меньше теплых ламп предков. Нет, риск возникает именно при длительной нагрузке одной розетки через всевозможные тройники (в том числе и советский тройник без удлинителя).

Может, стоит еще при ремонте розеток проложить еще немного и разделить линии?

Часть 5. Системы пожаротушения для дома

Для тушения пожара человечество придумало много разных способов. К сожалению, некоторые из них, например, тушение атомным взрывом (Урта-Булак, Памук, Факел, Кратер), трудно адаптировать для использования в многоквартирных домах.

Следовательно, в доме остается тушитель, вода, пена и углекислый газ.Novec 1230 для дома еще не применяется, извините за ссылку на сайт про политику.

Оставив в стороне такую ​​тему, как автономные детекторы и всевозможные комплекты от умного дома и других систем с GSM алертом (даже если NAG напишет об этом), сразу перейду к системам.

Система пожаротушения бывает ручная и автоматическая.

Ручная система - это порошковые (ОП), пенные (ОНП-10 - списанные) и углекислотные (НУ) огнетушители. Также можно поливать из тазика.

Порошковое пожаротушение.

Для составов пожаротушения изобретено 100 500 видов. Основные компоненты простые и дешевые - сода (карбонат натрия), соль (хлорид натрия) и другие минералы, вплоть до удобрений, мела и песка. Есть даже порошок силикагеля.

Пример:

Порошки

ПСБ состоят из следующих компонентов:

бикарбонат натрия - 94%;
мел измельченный - 4%;
аэросил (диоксид кремния пирогенный) - 2%.

Плюсы: порох вполне способен потушить небольшой пожар или дать время на самое главное - на побег.

Минусы: порох мебели и бытовой техники. Попадание в глаза и легкие не так полезно, скорее, вредно. Огнетушители OP требуют ухода - пару раз в квартал переворачивайте, чтобы порошок не засорялся.

Вода.

С тушением чего-то в многоквартирном доме водой дело ни о чем.Тушить горящее масло в поддоне НЕВОЗМОЖНО (лучше и проще чем-то накрыть), ставить спринклерную систему (вешать в комнате автоматический душ) тоже не рекомендуется, не тушите водой приборы под напряжением от водопровода.

Пена для гашения.

В связи с снятием с работы ОНП - не применимо.

Тушение диоксидом углерода.

Она сухой лед. Чрезвычайно полезная вещь в доме, только что-то плохо тушит, но вполне достаточно.Однако это может помочь - например, дать время сбежать и / или дождаться прибытия МЧС.

Недостатки: выходящий газ очень холодный, поэтому лучше потренироваться заранее.

Автономные системы.

В офисных помещениях наиболее распространены автоматические системы распыления. В домашних условиях это сделать довольно сложно, и соседи могут не обрадоваться. Novec 1230 не ставят дома, а также системы азота или углекислого газа, остается только система с порошком.

По опыту одного знакомого система нужна и полезна; дает время сбежать в штанах и с документами (альтернатива - бежать без штанов и документов).

Итог: в вопросе наличия дома огнетушителя полностью согласен с известным в узких кругах товарищем Бугаевым - мне дома нужен огнетушитель, пусть будет. ОУ-5, лучше ОУ-8 - вполне подходит.

Часть 6. Тренировка на случай пожара. Все с нашей лодки.

Главное и самое главное в такой неприятной ситуации - быть готовым встретить огонь, как советский пионер, а то и штурманом. Тренинг «что и как делать» нужно проводить даже дома, желательно с тренировочными проверками типа «что собираемся собирать, куда звоним и как убегаем».

Особенно такое обучение касается детей, и особенно сильно - детей в замкнутом пространстве, где вообще не может быть пожарной безопасности. Школы, кинотеатры, торговые центры, метро - мы живем в очень техногенном мире, где постоянно что-то горит, дымится и так далее.

Часть 7. Пора валить

Любой пожар в жилом доме опасен не только тем, что горит, но и задымлением и паникой. Современные пластмассы не могут поддерживать горение, но они создают столько дыма, что люди просто теряются - и это не считая недостатка кислорода в воздухе.Свежий пример.

Следовательно, мы должны понимать, что для того, чтобы «убежать сквозь дым и пламя», вам понадобится изолирующий противогаз или самоспасатель, плюс плащ (огнестойкий плащ противопожарный) плюс тренировка «как это работает».

Возможно, весь этот комплект никогда не понадобится. Может быть, надо - одному из моих друзей «повезло», у него два раза подожгли два разных соседа, оба раза пришлось бежать. Я сам сталкивался с пожарами всего пять раз, потом он горел в соседнем доме, потом горел в соседней машине, потом все вокруг горело в 2010 году, но в последнем случае помогли бензопила, радио и работа в организованной группе. гораздо больше.

«дифавтомат» или УЗО? Различия между двумя системами защиты

При разработке схемы электроснабжения или капитальном ремонте электропроводки важно обеспечить надежную защиту от коротких замыканий в сети. Возникает вопрос, что лучше использовать в каждом конкретном случае: УЗО или дифавтомат. Оба эти устройства относятся к категории защитных. Они повышают уровень безопасности и даже внешне похожи друг на друга, на первый взгляд разница минимальна.Поэтому разница в применении не так очевидна.

Защитный дифавтомат в приборной панели квартиры

Многие просто не знают, какое из этих устройств установлено в приборной панели квартиры, и не понимают, чем отличаются устройства и как отличить одно от другого. Пока что-то не случится с проводкой, вопросов по замене УЗО или как пользоваться дифавтоматом просто не существует.

Определения

УЗО отключает нагрузку при значении дифференциального тока выше допустимого (ГОСТ 31601.2.1-2012). Полное название на русском языке - УЗО, а английское сокращение названия УЗО - УЗО. Несмотря на принятое среди электриков обозначение УЗО, правильное название будет звучать как дифференциальный выключатель. Такое же название будет на этикетке продукта.

Это механическое устройство коммуникативного типа срабатывает при изменении векторной разности токов, возникающих в трансформаторе, включенном в дифференциальные переключатели.

Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или пожара, вызванного током утечки.Устройства защитного отключения устанавливаются не только в системах электроснабжения, но и в некоторых бытовых приборах, которые используются во влажных помещениях, например, в некоторых моделях фенов.

Схема работы УЗО

Дифференциальный автомат или дифференциальный автоматический выключатель имеет больше возможностей, чем дифференциальный автоматический выключатель. Он соединяет между собой устройство защитного отключения и автоматический выключатель (ГОСТ Р 51327.1-2010). Благодаря такому сочетанию дифавтомат защищает от поражения электрическим током при утечке или контакте с токоведущими осколками, а также защищает от перегрузок и коротких замыканий при использовании станка.Дифавтомат предотвращает возгорания, которые могут возникнуть при возгорании изоляции из-за перегрева.

Отличия

Основное назначение устройства защитного отключения - контроль утечки тока, а также контроль подачи напряжения на электроприборы. При одновременном подключении всех устройств в сети схема с дифференциальным выключателем не отреагирует на перегрузку, а проводка сгорит.

Даже если короткое замыкание создается принудительно путем соединения нуля и фазы, дифференциальные переключатели не отключат напряжение. Дифференциальный автомат, где УЗО и автомат работают вместе, способен справиться со всеми этими проблемами.

Только дифавтомат предотвратит короткие замыкания и перегрузки в сети. Дифференциальные переключатели не имеют этих функций.

Устройство дифавтомата

Основные визуальные отличия УЗО от дифавтомата
По внешнему виду не совсем легко сразу понять, почему одно устройство называется УЗО, а второе - дифавтоматом.

Корпуса в том и другом корпусе примерно одинаковые, есть выключатель, на каждое устройство нарисована схема, указаны определенные параметры и указаны технические характеристики. Но при ближайшем рассмотрении становится ясно, что все эти обозначения разные.

Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами:

  • имя;
  • схема подключения;
  • минимальное текущее обозначение;
  • аббревиатура.

Посмотрим, чем отличается защита по внешнему виду корпуса. Название, аббревиатура и обозначение минимального тока
Перед подключением выбранного устройства к сети внимательно осмотрите корпус. В большинстве случаев полное название защитного механизма находится на задней крышке.

На лицевой стороне корпуса будет указано сокращение VD (для УЗО) или RCBO (при работе с дифавтоматом). В нашем случае это обозначения ВДТ1-63, то есть дифференциальный выключатель и RCBO32 - это автоматические устройства.Разница в написании обозначений очевидна, дифавтоматы всегда называются по-разному.

Различия в обозначениях

Лицевая сторона тоже отличается. Если на корпусе видна большая буква и цифры за ней - то это дифавтомат (у нас С 16), если все буквы идут после цифры (32 А) - это УЗО. Эти числа указывают значение номинального тока в цепи.

Значение номинального тока определяется исходя из мощности используемых электроприборов и сечения кабеля.Буква перед обозначением номинального тока показывает, какие расцепители (электромагнитные и тепловые) используются в сети.

Если вы не можете понять, как отличить одно устройство от другого, то вы не можете рисковать и самостоятельно устанавливать защитные устройства. Вызовите квалифицированного электрика, который решит, где использовать дифференциальный выключатель, а где дифференциальный выключатель вместе с машиной.

Схемы подключения

Есть разница между подключением таких защитных устройств к сети, а также схемами самого устройства.В работе дифференциального переключателя и при использовании дифавтомата используются разные, хотя и похожие принципы. Важно отличать их друг от друга.

Дифференциальный выключатель

На рисунке с дифавтоматом обязательно будут присутствовать обозначения теплового расцепителя в виде полукруга с буквой «П», соединенных между собой. Этот релиз мгновенно реагирует на возникающие в сети перегрузки, и автоматика отключает ток.По этому признаку можно различать разные защитные механизмы.

Схема на корпусе дифавтомата

Что лучше

Невозможно выбрать между разными типами защитных устройств без учета индивидуальных характеристик сети. Ведь важно не только правильно подобрать параметры дифференциального выключателя или необходимые характеристики для работы с дифавтоматом, но и оценить, достаточно ли для них места в приборной панели.

Вы можете выбрать схему, в которой дифференциальные переключатели и автоматические выключатели будут действовать как отдельные элементы схемы, или все же использовать отдельный дифференциальный автоматический выключатель. Хотя в приборной панели не всегда хватает места для размещения в полете более громоздких схем, к которым крепятся защитные конструкции. В этом случае предпочтительнее будет дифавтомат.

Профессиональному электрику намного проще установить всего одно устройство, чем возиться сразу с несколькими.Кроме того, каждый дополнительный обрыв в сети - это потеря мощности и возможная утечка тока. Поэтому чаще всего специалисты советуют использовать дифференциальный автомат вместо УЗО с агрегатом в комбинации.

Но с другой стороны, дешевле будет заменить дифференциальный выключатель или автомат отдельно, чем покупать дифференциальный выключатель при выходе из строя устройства. Когда срабатывает дифференциальная машина, трудно определить, что является причиной сбоев в сети.Ведь это устройство реагирует на любые критические изменения в работе электропроводки и устройств.

А при срабатывании схемы, в которой дифференциальный выключатель и автомат используются по отдельности, такой проблемы не существует. Дифференциальные переключатели регистрируют токи утечки и автоматические скачки напряжения. Следовательно, становится намного проще найти источник, вызывающий проблемы с питанием. Особенно это необходимо, если к сети подключено несколько разных электроприборов.

Сегодня, когда количество используемых в быту электроприборов постоянно растет, не всегда можно отследить уровень общей мощности. Если на группу потребителей электроэнергии будет установлен общий дифавтомат, то при увеличении нагрузки потребуется его полная замена. Если используется комбинация переключателя и автоматического устройства, то достаточно будет выбрать новое УЗО с требуемыми характеристиками.

Если вам необходимо защитить электропроводку от перебоев в работе сети, вызванных работой конкретного мощного электроприбора, дифференциальный автомат имеет смысл устанавливать только в этой зоне.

Главное подобрать параметры прибора, чтобы они четко отслеживали работу того или иного агрегата, например, стиральной машины или бойлера.

Общий дифавтомат для группы электроприборов

В аварийной ситуации, при выходе из строя защитных устройств или необходимости замены УЗО, можно на время подключить автомат с помощью перемычки без дифференциального выключателя. Таким образом, электроснабжение домов будет восстановлено.Если дифавтоматы вышли из строя, то помещение будет обесточено до замены защитного устройства.

Стоимость комплекта с дифференциальным выключателем и автоматом будет выше, чем при использовании дифавтоматов. По качеству импортные копии надежнее. Хотя бытовые устройства тоже работают хорошо, они теряют такую ​​важную характеристику, как время отклика, и более подвержены механическим повреждениям.

Есть модели, в которых при работе с дифавтоматом используются индикаторы, показывающие, когда дифференциальные токи привели устройство в действие.С помощью такой схемы защиты можно определить причину аварийного отключения сети.

При ремонте электропроводки в квартире или доме можно использовать разные схемы подключения групп электроприборов. Все зависит от назначения той или иной линии сети, а также мощности поставленных на нее устройств.

Почему вырубают счетчик при использовании новых защитных устройств

Электромонтаж в старых квартирах и домах проводился с учетом требований, которые сегодня не актуальны.Поэтому часто возникают ситуации, когда машины подобраны правильно, хозяева знают, где использовать дифференциальный выключатель с автоматом, а где - с одним дифатоматом, но свет все равно гаснет. Это явление объясняется несколькими причинами:

  • использование в электропроводке старых алюминиевых кабелей, которые, в отличие от медных кабелей, эксплуатируются на пределе своих возможностей;
  • некачественный монтаж новой проводки.

Следовательно, необходимо не только правильно использовать дифавтомат или дифференциальный выключатель, но и отслеживать работу всей сети.

Что лучше. Видео

Это видео поможет окончательно определиться с выбором дифавтомата или УЗО. Вот основные достоинства и недостатки каждого из них.

Прежде чем выбирать между той или иной защитой, важно продумать, каким образом и зачем нужно охранять комнату. Использование одного УЗО не защитит от резких скачков напряжения, но защитит от утечки тока. Дифавтоматы справятся с любыми проблемами в сети, но лучше использовать их не для группы, а для отдельного мощного агрегата.

VD 63 1dif или УЗО как отличить по внешним признакам и по проверке. Выбирайте надежное устройство для защиты от токов утечки в доме и квартире. Чем отличается УЗО от дифавтомата, какой выбрать, зачем нужен УЗО или дифференциальный автомат и многое другое, читайте в статье.

Основное различие между двумя устройствами заключается в их функциональности. Устройство защитного отключения - это электрическое устройство, предназначенное для защиты человека от поражения электрическим током, вызванного утечками в сети.Кроме того, он контролирует параметры бытовых электрических сетей. УЗО не размыкает электрическую цепь в случае перегрузок и коротких замыканий.

Дифференциальный автомат - коммутационное устройство, совмещающее в себе функции УЗО и автоматического выключателя, т.е. дополненное функцией защиты от короткого замыкания.

Рисунок: 1. Основное визуальное отличие автоматических выключателей

Различия между автоматическим выключателем и дифференциалом.пулемет

Внешне устройства практически идентичны. Даже начинающим электрикам бывает сложно их различить. Неправильный выбор устройства может привести не только к неправильной работе электроприборов, но и к возникновению аварийных ситуаций. Есть несколько моментов, по которым можно найти разницу в между УЗО и АВДТ.

  1. Функциональность. УЗО срабатывает при появлении в цепи тока утечки, т.е. отключение происходит только после прикосновения человека к поврежденному оборудованию.Настройка отключает неисправную распределительную сеть до того, как электрический ток попадет в тело.
    Дифференциальный выключатель - помимо всех перечисленных функций отключает линии при перегрузках и коротких замыканиях.
    Устройство защитного отключения - это индикатор неисправности сети, обнаруживающий утечку.
  2. Визуальные отличия. На боковой или передней панели изделия ведущие производители электротехники обычно указывают тип электроприбора (VD или RCD).
  3. Маркировка. Если в обозначении прибора перед значением номинального тока стоит латинская буква B, C, D (тип характеристики расцепителя), это означает, что перед вами дифавтомат. В УЗО указывают только номинальный ток.

    Важно: технически не предусмотрено изготовление дифавтоматов, номиналом выше 63 А. Если на приборе прописан ток 80 А или 100 А, то это точно УЗО.

  4. Электрические схемы на корпусе и в паспорте указывают принцип защиты. Очертания дифференциального трансформатора (овальный прямоугольник) теплового и электромагнитного расцепителя указывают на то, что перед покупателем дифавтомат.
  5. Геометрические размеры. Оба типа электроприборов имеют модульную конструкцию, т.е.размеры унифицированы. Не верьте мнению, что дифавтомат широкий. Современные выпуски имеют минимальные габариты, благодаря чему легко помещаются в стандартные коробки (2 модуля для сетей 220В, 4 модуля для сетей 380В).

На видео подробно описано, какое электрическое устройство выбрать для защиты дома от токов утечки, подробно описаны схемы подключения и этапы установки на электрощит.

УЗО или дифавтомат? Какой лучший выбор?

Нюансы эксплуатации

Ценовая политика обоих типов устройств неоднозначна. Стоимость УЗО выше аналогичного дифференциального автомата от одного производителя. Это связано с обеспечением надежности и ремонтопригодности устройств. При выходе из строя жгута выключателей и УЗО, , как правило, замене подлежит одно изделие. В случае дифференциального выключателя иначе: вышедшая из строя электрическая защита не подлежит ремонту - требуется полная замена блока. Опыт электриков показывает, что чаще всего ломают дифавтоматов ввиду некачественной электроэнергии, отсутствия реконструкции распределительных электрических сетей и электрооборудования на подстанциях.

В случае выхода из строя устройства защитного отключения возможно временно восстановить электроснабжение объекта (квартиры, при этом обеспечив обесточивание поврежденного участка линии) включением автоматического выключателя, который расположен в электрической цепи перед ним. В случае установки дифавтомата , потребуется установка исправного электротехнического изделия.

Дифференциальные переключатели желательно устанавливать в домах и квартирах, где перебои в подаче электроэнергии случаются редко. Устройство защитного отключения в сочетании с автоматическими выключателями обеспечивает надежную защиту с минимальными финансовыми вложениями.

Чем отличается УЗО от автомата в электрике

Отечественные производители выпускают продукцию с достаточными характеристиками. Но они уступают зарубежным по времени отклика, надежности отдельных элементов и качеству используемых материалов. Для экономически целесообразного электроснабжения дома с многоуровневой защитой можно комбинировать электрозащитные устройства разных производителей.Вводное УЗО на 300 и 100 мА отечественного производства, причем разводка нагрузки осуществляется через устройства ABB, Siemens, Schneider-Electric, и аналогичные с токами утечки 10 и 30 мА.

Важно: при срабатывании дифавтомата определить причину отключения сложнее. Будь то перегрузка или ток утечки, для обнаружения неисправности необходимо полностью снять нагрузку и поочередно подключать электроприборы к сети. Некоторые производители предоставляют устройства с индикаторами срабатывания дифференциальных реле, что упрощает поиск поломки.

Для каждого объекта электроснабжения комплект электрозащиты подбирается индивидуально, исходя из состояния электропроводки, типа реконструкции сети, нагрузки и типа потребителей (электроприборов), финансовых возможностей.

Рисунок: 2. Разница по схеме, указанной на корпусе

В чем разница между УЗО ABB Fh302 и F202

Устройства дифференциального тока - двухполюсные, предназначены для использования в сетях 230 В.Номинальные токи утечки такие же - от 16 до 300 мА. Отличие заключается в отключающей способности образцов.

Серия Fh302 (домашняя) предназначена для установки в квартирах и частных домах, имеет более упрощенную конструкцию и отключающую способность 6000 А.

Рисунок: 3. Передняя панель Fh302

Электрические устройства серии F202 - это усовершенствованные модели, с отключающей способностью 10000A, более надежные конструктивно. Они выполнены с дополнительным зажимом для крепления шины, что позволяет легко подключить к одному полюсу несколько отходящих линий.

Рисунок: 4. Общий вид F202

Для влажных помещений (ванные, ванные, ванны и т. Д.) И детских комнат необходимо использовать УЗО F202 на 10 мА, потому что только эта линия обеспечит требуемую скорость срабатывания защиты в случае токи утечки.

Технические различия между электронным и электромеханическим УЗО

По принципу действия УЗО делятся на два типа: электромеханические и электронные. Эффективность защиты и производительность не зависят от вида.

Электронные устройства выполняют свою функцию при наличии напряжения в сети, т.е. для срабатывания защиты в электронную схему необходимо включить неисправное электрическое устройство. Основным элементом работы является электронная плата с усилителем, для которой требуется напряжение от внешней сети 220 В. Устройство не фиксирует неисправности при выключении электроприборов.

Электромеханические изделия способны фиксировать ток утечки независимо от наличия напряжения в сети.«Сердце» устройства - дифференциальный трансформатор. Когда протекает ток утечки, через который во вторичной обмотке индуцируется напряжение, и поляризованное реле активирует механизм защиты.

Как избежать покупки "неправильного" УЗО?

Чтобы узнать , как отличить дифференциал VD1 63 или УЗО визуально, необходимо обратить внимание на схему, изображенную на корпусе. На электромеханических примерах вторичная обмотка дифференциального реле напрямую подключена к реле.Нет перемычки для питания элемента от внешней сети.

Электроника УЗО снабжена схемой с платой электронного усилителя (в виде треугольника).

Для точного тестирования устройств в домашних условиях понадобится аккумулятор (или аккумулятор) 1,5..9В, заведомо заряженный. УЗО необходимо установить в положение «включено». Подключите два провода к клеммам электрического устройства, затем к полюсам аккумулятора. Если изменений нет, полярность следует поменять.

Если защитное устройство электромеханическое, то при протекании электрического тока во вторичной цепи фиксируется скачок, который срабатывает реле и выключает устройство. Отсутствие реакции на подключение аккумулятора свидетельствует о том, что УЗО электронное и не работает без внешнего напряжения.

Не менее эффективный способ - с постоянным магнитом. Если поднести элемент к передней части корпуса, включенное устройство будет работать, если оно будет электромагнитным.

Потребителю важно определиться, какой тип устройства ему нужен.Отсутствие нагрузки в сети может быть по нескольким причинам: выход из строя внешней электросети, ремонтные работы на линии. Причиной также может быть прогорание нулевого провода в щите. При этом защитное устройство электронного типа не реагирует на неисправность: электроприборы не работают, но питание фазного провода не пропадает. Именно в этом случае возникает вероятность возникновения аварийных ситуаций: при пробое изоляции, например, на котле, фаза выпадает на корпус. А при случайном прикосновении человека начинает течь ток утечки. В этом случае RCD не будет работать из-за отсутствия нормального питания.

При наблюдении частых скачков напряжения в сети дифференциал трансформатор подвержен быстрому износу. Сгоревшая плата с усилителем - причина поражения электрическим током со всеми вытекающими трагическими последствиями. На момент покупки УЗО электронного типа необходимо регулярно проверять. Еженедельные проверки помогут поддерживать безопасность вашей сети.

Разница между УЗО типа A и AC

По виду дифференциальные устройства защиты от тока утечки делятся на два типа. В бытовых сетях переменного тока 230 В переменный ток встречается не всегда. Он может быть постоянным и пульсирующим в зависимости от характера повреждения линии.

Электроприборы переменного тока реагируют на нагрузки переменного тока, возникающие в первичных цепях электроприборов: стиральных машин, баков с горячей водой и т. Д. Или в случае обрыва фазы в корпусе.

Устройство защитного отключения типа A реагирует на пульсации постоянного и переменного тока. Это дает более высокую чувствительность к изменению рабочих параметров устройства.

Постоянный пульсирующий ток утечки возникает в электроприборах, где вторичные цепи присутствуют в электрических цепях (микроволновые печи, светодиодные лампы и другое электрическое оборудование с импульсными источниками питания и электронными элементами управления). Если вторичный переключатель поврежден, возникает импульсная утечка постоянного тока.

УЗО

типа А как минимум в 2 раза дороже аналогов. Поэтому целесообразность их покупки должна быть обоснована.

Важно: согласно действующим ПУЭ (п. 7.1.78, 7-е изд.), Бытовым потребителям рекомендуется установка защитных устройств с маркировкой А.

Приборы в зависимости от характера действия имеют соответствующую маркировку на корпусе: буквенное сокращение и эмблему в виде синусоиды.

В электротехнике подавляющее большинство защитных процессов обеспечивается с помощью устройств защитного отключения или дифференциальных выключателей. Все эти устройства успешно выполняют функцию защиты. Чтобы правильно использовать эти устройства, нужно хорошо представлять, чем УЗО отличается от автомата.

Отличия дифференциальной машины от УЗО

Несмотря на общее сходство, есть некоторые различия в функциях каждого инструмента.

Основное назначение всех УЗО - защита от поражения электрическим током в случае неисправности устройств и оборудования. Эти же устройства также защищают при прикосновении к токоведущим частям. Кроме того, предотвращаются потенциальные пожары в проводке из-за токов утечки и замыканий на землю.

Устройство защитного отключения не может защитить от короткого замыкания. Для этого совместно с УЗО используются автоматические выключатели.

Особенностью автоматов является совмещение в одном устройстве функций УЗО и обычного выключателя. То есть обеспечивается защита не только от токов утечки, но и от коротких замыканий. Использование каждого защитного средства, прежде всего, зависит от условий их использования.

Выбор между УЗО и дифференциальным автоматом

Применение того или иного защитного устройства зависит от ряда причин:

  • Свободное место в распределительном щите. Для разн. машине это нужно гораздо меньше, чем для УЗО и автоматического выключателя.
  • Назначение защиты также определяет выбор устройства.Для любого устройства можно использовать только дифференциальную машину. При работе с групповыми нагрузками предпочтительно использовать устройство защитного отключения.
  • Качество продукции. Качество отдельных устройств - УЗО и выключателя намного выше, чем у дифференциального выключателя, объединяющего два устройства.
  • При ремонте и замене оборудования УЗО имеет свои преимущества перед дифференциальным автоматом. В случае поломки его необходимо поменять полностью, тогда как в первом случае заменяется одно устройство. Финансовая сторона здесь играет не последнюю роль.

Есть и другие индикаторы для выбора того или иного устройства. Однако, решая, чем УЗО отличается от автомата, необходимо, прежде всего, руководствоваться целесообразностью и техническими условиями использования этих средств защиты.

В любой момент в электропроводке могут произойти различные повреждения электрических устройств. Для снижения риска возникновения опасных факторов поражения электрическим током используются бытовые защитные устройства, выполняющие различные функции.

Автоматический выключатель, дифавтомат и УЗО в комплексе повышают электробезопасность, быстро отключают возникающие аварии, спасают людей от. Однако они имеют существенные отличия в работе и конструкции.

Для их анализа сначала рассмотрим типы возможных неисправностей в электросети, которые устраняют эти устройства. Они могут проявляться:

1. короткое замыкание, возникающее при снижении электрического сопротивления нагрузки до очень малых значений из-за шунтирования цепей напряжения металлическими предметами;

2. перегрузка проводов ... Современные мощные электроприборы вызывают большие токи, создавая повышенный нагрев токоведущих проводов в некачественной электропроводке. При этом изоляция перегревается и стареет, теряя диэлектрические свойства;

3. Возникновение токов утечки, возникающих из-за нарушения изоляции через случайно сформированные цепи на землю.

Ухудшить ситуацию с появлением неисправностей могут:

    старая алюминиевая электропроводка, проложенная десятилетия назад по устаревшим технологиям.Уже давно используется на пределе своих возможностей при питании современных электроприборов;

    некачественный монтаж и применение грубых защитных устройств даже в новой электрической цепи.

Чтобы упростить объяснение различий между защитными устройствами, мы будем рассматривать только те устройства, которые предназначены для однофазной сети, потому что трехфазные структуры работают совершенно одинаково по одним и тем же законам.

Различия между защитными устройствами по назначению

Автоматический выключатель

Промышленность производит множество его разновидностей. Они предназначены для устранения первых двух типов отмеченных неисправностей. Для этого в их конструкцию входят:

    быстродействующая катушка электромагнитного отключения, исключающая возникающие токи короткого замыкания и система гашения образовавшейся электрической дуги;

    тепловой расцепитель с выдержкой времени на основе биметаллической пластины, исключающий возникающие перегрузки внутри электрических цепей.


Автоматический выключатель для жилых домов подключается к одному фазному проводу и контролирует только токи, проходящие через него.Он совершенно не реагирует на возникающие токи утечки.

Устройство защитного отключения

УЗО в двухпроводной схеме подключается двумя проводами: фазным и нулевым. Он постоянно сравнивает циркулирующие в них токи и вычисляет их разность.

Когда ток, исходящий из нейтрального проводника, соответствует по величине току, входящему в фазный провод, УЗО не отключает цепь, а позволяет ей работать. В случае небольших отклонений этих значений, не влияющих на безопасность людей, устройство защитного отключения также не блокирует подачу питания.

УЗО снимает напряжение с подходящих к нему проводов в том случае, если внутри управляемой цепи возникает ток утечки опасной величины, который может нанести вред здоровью человека или работающему электрооборудованию. Для этого устройство защитного отключения сконфигурировано для работы, когда разница в токе достигает определенного значения.

Таким образом исключаются ложные срабатывания и создаются возможности для надежной работы защиты по устранению токов утечки.

Однако в самой конструкции этого устройства нет защиты от возможного возникновения токов короткого замыкания и даже перегрузок в управляемой цепи. Этим объясняется тот факт, что само УЗО необходимо защищать от этих факторов.

Устройство защитного отключения всегда подключается последовательно в цепь с автоматическим выключателем.

Дифференциальный автомат

Устройство его сложнее, чем у выключателя или УЗО. В процессе эксплуатации исключает все три типа неисправностей (короткое замыкание, перегрузка, утечка), которые могут возникнуть в проводке.Дифавтомат имеет в своей конструкции электромагнитный и тепловой расцепители, защищающие встроенное в него УЗО.

Дифференциальный автомат выполнен в одном модуле, имеет совмещенные функции выключателя и устройства защитного отключения.

Учитывая все вышесказанное, можно сделать вывод, что необходимо далее сравнивать характеристики только двух конструкций:

    дифференциальная машина;

    блок защиты от УЗО с автоматическим выключателем.

Это будет технически оправдано и правильно.

Различия в характеристиках защиты

Габаритные размеры

Современная модульная конструкция устройств с возможностью установки на DIN-рейку значительно сокращает пространство, необходимое для их установки внутри квартиры или панели пола. Но, даже такой прием не всегда исключает недостаток места для комплектации проводки новыми защитными устройствами. УЗО с автоматическим выключателем изготавливаются в автономных корпусах и монтируются в двух отдельных модулях, а дифавтомат - только в одном.

Это всегда учитывается при создании проекта электромонтажных работ в новых домах и щиты выбираются даже с небольшим запасом внутреннего пространства для будущих улучшений схемы. Но при реконструкции электропроводки или мелком ремонте помещений замена щитков задействуется не всегда, а нехватка места в них может стать проблемой.

Выполняемые задачи

На первый взгляд УЗО с автоматическим выключателем и дифавтоматом решают одни и те же проблемы.Но попробуем их конкретизировать.

Допустим, на кухне установлен блок из нескольких розеток для питания различных устройств неравной мощности: посудомоечная машина, холодильник, электрочайник, микроволновая печь ... Они включаются случайным образом и создают нагрузку случайной величины. В определенных ситуациях мощность нескольких работающих устройств может превышать номинальное значение защиты и создавать для них перегрузку по току.

Установленный дифавтомат придется поменять на более мощный.При использовании УЗО достаточно заменить более дешевый автоматический выключатель.

Когда необходимо защитить одно электрическое устройство, подключенное к отдельной выделенной линии, лучше использовать дифференциальную машину. Его просто необходимо подобрать по техническим характеристикам конкретного потребителя.

Монтажные работы

Нет большой разницы в креплении одного или двух модулей на din-рейку. Но при подключении проводов работы становится больше.

Если дифавтомат и УЗО врезаются в фазный и нулевой провода, то вам также потребуется проложить перемычки на автоматический выключатель для подключения к фазному проводу последовательно с УЗО. В некоторых случаях это может усложнить сборку схемы.

Качество и надежность

Среди некоторых электриков-практиков существует определенное мнение, что долговечность и эффективность защит зависят не только от заводской сборки их производителем, но и от сложности конструкции, количества входящих в комплект деталей. разработка, настройка и доработка своих технологий.

Дифавтомат более сложен, требует большего количества операций для настройки взаимодействия частей, и на этом этапе он может несколько играть с конструкциями УЗО того же производителя.

Однако применять этот прием ко всем производимым устройствам, мягко говоря, не совсем правильно, хотя многие электрики этим злоупотребляют. Это довольно спорное утверждение, и это не всегда подтверждается на практике.

Ремонтопригодность и замена

Поломка может произойти в любом защитном устройстве.Если его невозможно удалить на месте, необходимо приобрести новое устройство.

Купить дифавтомат дороже. В случае эксплуатации УЗО с автоматическим выключателем одно из устройств останется целым и не потребует замены. А это значительная экономия средств.


В случае выхода из строя какого-либо защитного устройства, потребители, запитанные через него, отключаются. В случае неисправности УЗО его цепи могут быть временно замкнуты и питание подается через автоматический выключатель. Но, при неисправности дифавтомата, это не сработает. Его нужно будет заменить на новый или поставить автоматический выключатель на время.

Условия работы в разных ситуациях

Схема контроля токов утечки для УЗО и дифференциальной машины может быть выполнена на другой элементной базе с использованием:

    конструкции электромеханического реле, не требующего дополнительного источника питания для логики работать;

    электронные или микропроцессорные технологии, требующие источника питания и стабилизированного напряжения от него.

Они работают одинаково в нормальном состоянии цепей подходящего напряжения. Но, если в цепи возникнет неисправность, например, перерезать контакт одного из проводов, скажем, нулевого, так как они будут сразу видны. Они лучше и надежнее работают в устаревшей двухпроводной схеме.

Определение причины срабатывания защитой

После срабатывания УЗО сразу видно, что в цепи возникли токи утечки и необходимо проверить сопротивление изоляции защищаемой зоны.

Когда сработал автоматический выключатель, причина кроется в перегрузке цепи или возникшем коротком замыкании.

Но после отключения дифференциальной машины большинства моделей потребуется больше времени, чтобы найти причину снятия напряжения и разобраться как с сопротивлением изоляции электропроводки, так и с нагрузками, создаваемыми внутри цепи. Сразу установить причину невозможно.

Однако теперь можно использовать дорогостоящие конструкции дифавтоматов с индикаторами срабатывания защиты того или иного типа.

Различия в маркировке на корпусе

Несмотря на одинаковый внешний вид УЗО и дифавтомата (идентичный корпус, кнопка «Тест», рычаг ручного переключателя, аналогичные клеммы для подключения проводов), достаточно просто разобраться с ними по к схемам и надписям, сделанным на их лицевой стороне.


На паспортных табличках устройства всегда указаны номинальные значения его нагрузки и контролируемого тока утечки, рабочее напряжение в проводке и внутреннее соединение элементов.


Для обоих устройств на схемах показан дифференциальный трансформатор тока и цепи, которыми он управляет. Устройство защитного отключения не имеет максимальной токовой защиты автоматического выключателя и не отображается. И они показаны на корпусе дифавтомата.


Устройства отечественных производителей имеют маркировку, чтобы покупатель мог легко ориентироваться в выбранных моделях. Непосредственно на зданиях на видном месте можно увидеть надпись «Дифавтомат».Маркировка «УЗО» находится на задней стенке.


Обозначение «VD» на табличке сообщает, что перед нами дифференциальный выключатель (правильное техническое название), который реагирует исключительно на токи утечки и не защищает от перегрузки по току и короткого замыкания. Они маркированы УЗО.

Надпись «AVDT» (автоматический выключатель дифференциального тока) начинается с буквы «A» и подчеркивает наличие функций автоматического выключателя. Таким образом, дифатомат обозначается в технической документации.

Все электрические устройства отличаются друг от друга, но они могут выполнять одну и ту же функцию. Сегодня мы поговорим о дифавтоматах и ​​УЗО, в чем их отличие и каков принцип их действия. Сначала рассмотрим вопрос, что представляет собой каждое из этих устройств.

УЗО - простыми словами, это устройство защищенного отключения, устанавливаемое в квартирах и в местах с риском резкого изменения электрического напряжения. К преимуществам и функциям этого устройства можно отнести способность распознавать разницу и силу тока.В том случае, если происходит увеличение тока, проходящего через устройство, система просто размыкает сеть, что позволяет остановить короткое замыкание, в результате возникновения опасности возгорания или поражения электрическим током. Часто это устройство состоит из нескольких элементов, каждый из которых отвечает за определенную функцию.

Дифференциальный автоматический выключатель имеет существенное отличие от УЗО, но их задача аналогична. Итак, данное устройство представляет собой соединение УЗО и обычного автомата в одно целое.Это оборудование используется для предотвращения утечки электричества, короткого замыкания и перегрузки сети.

Дифференциальный выключатель

Устройство содержит тепловую и модульную защиту, что обеспечивает максимальную комплексную защиту от всех возможных неисправностей.

Отвечая на вопрос, чем УЗО отличается от дифавтомата, важно подчеркнуть, что первое устройство выполняет защитную задачу только при наличии утечки напряжения в проводке. Такое оборудование сможет немедленно отключать питание в момент возникновения опасности и возникновения короткого замыкания.Конструкция устройства играет роль силового реле в электрической цепи.

Выключатели автоматические, узо и дифавтоматы

Состав:

Во всех электрических сетях используется большое количество устройств, основной функцией которых является защита линий и оборудования от токовых перегрузок и коротких замыканий. Среди них широкое распространение получил автоматический выключатель защиты сети, который выполняет не только защиту, но и коммутацию цепей. Таким образом, автоматические выключатели обеспечивают включение и выключение определенных участков, защищают их от перегрузки по току, отключая защищаемые цепи в случае возникновения аварийных ситуаций.

Виды электрических машин

Автоматические выключатели

широко применяются в системах электроснабжения, обеспечивая надежную защиту электрических цепей и сетей, бытовых приборов и электрооборудования. Их основная задача - обесточить цепь в нужный момент, отключив питающий электрический ток ... Автоматический выключатель срабатывает при коротких замыканиях, а также при нагреве проводов из-за перегрузок в сети.

Выключатели

могут работать как на постоянном, так и на переменном токе, а универсальные конструкции способны работать при наличии любого электрического тока в сети.По своей конструкции они делятся на три типа, которые служат основой для других типов автоматических выключателей:

  • Пневматические машины. Они используются в промышленном производстве, где токи в цепях могут достигать нескольких тысяч ампер.
  • Машины в литом корпусе. Они имеют широкий рабочий диапазон от 16 до 1000 А.
  • Модульные машины. Их широко используют в квартирах и частных домах. С их названием связана стандартная ширина 17,5 мм в зависимости от количества полюсов.То есть в одном блоке можно использовать сразу несколько переключателей.

Все автоматические выключатели делятся по номинальному току и напряжению, так как большинство защитных устройств устанавливается в сетях 220 или 380 В.

Автоматические выключатели могут быть токоограничивающими и нетокоограничивающими. В первом случае автоматический выключатель представляет собой выключатель, в котором время срабатывания установлено на крайне малое значение, в течение которого токи короткого замыкания не успевают достичь своего максимума.


Машины классифицируются по количеству полюсов и могут быть одно-, двух-, трех- и четырехполюсными. Они оборудованы расцепителями максимального, минимального и минимального напряжения. Скорость отклика имеет большое значение, когда устройства могут быть нормальными, быстродействующими и избирательными. Некоторые устройства допускают совмещение технических характеристик ... Некоторые модели оснащены свободными контактами, и проводники к ним подключаются по-разному.

Существует разделение на разные типы в зависимости от конструкции расцепителя или автоматического выключателя, установленного в машине.Эти элементы играют важную роль и делятся на магнитные и тепловые. В первом случае выключатель быстродействующий и обеспечивает защиту от короткого замыкания. Время отклика составляет от 0,005 до 3-4 секунд. Тепловой расцепитель работает намного медленнее, поэтому в основном используется для защиты от перегрузки. В основе элемента лежит биметаллическая пластина, которая нагревается при увеличении нагрузки. Время ответа колеблется от 3-4 секунд до нескольких минут.


Кроме того, машины делятся по типу отключения или по.Каждый тип - это A, B, C, D, K, Z. Например, тип A используется при размыкании цепей со значительной длиной проводки, он хорошо защищает полупроводниковые устройства. Предел срабатывания составляет 2–3 номинальных тока. Тип B используется в системах освещения общего назначения и имеет порог срабатывания 3-5 номинальных токов. Более подробную информацию о каждом типе машин можно найти в таблице.

Типы расцепителей автоматических выключателей

Все расцепители, используемые в автоматических выключателях, условно можно разделить на две группы.В первую группу входят устройства, защищающие электрические цепи и способные распознавать наступление критической ситуации при появлении сверхтоков. В результате срабатывания сдерживается дальнейшее развитие аварии из-за расхождения основных рабочих контактов.

Вторая группа выпусков представлена ​​дополнительными устройствами, не входящими в базовую комплектацию машин. По запросу могут быть установлены:

  • Независимые расцепители, способные дистанционно отключать выключатели при получении сигнала от вспомогательной цепи.
  • Расцепитель минимального напряжения. Выключает автомат при падении напряжения ниже допустимых пределов.
  • Расцепитель нулевого напряжения. Его контакты размыкаются при значительном падении напряжения.

Тепловой расцепитель

Образец теплового расцепителя, изображенный на рисунке, выполнен в виде биметаллической пластины. В процессе нагрева он изгибается, меняет форму и воздействует на механизм выпуска. Для изготовления пластины механически соединяют между собой две металлические полосы.Материал каждой ленты имеет разный коэффициент теплового расширения. Соединение производится пайкой, сваркой или клепкой. Изгиб пластины формируется разным изменением длины при нагреве. Тепловые расцепители обеспечивают защиту от перегрузки по току и могут быть установлены на заранее определенный режим отключения.


Основным преимуществом теплового расцепителя является его высокая вибростойкость, отсутствие трущихся деталей и возможность работы в загрязненном виде. Они отличаются простотой конструкции и невысокой стоимостью.Из недостатков следует отметить постоянное потребление электроэнергии, чувствительность к перепадам температур, возможность ложных срабатываний при нагреве посторонними источниками.

Такое же широкое распространение получили электромагнитные расцепители мгновенного действия. Конструктивно они выполнены в виде соленоида с сердечником, действующим на спусковой механизм. Когда через катушку соленоида протекает сверхток, он создает магнитное поле, которое перемещает сердечник, одновременно преодолевая сопротивление возвратной пружины.


Электромагнитный расцепитель настроен на срабатывание при коротком замыкании, величина которого составляет 2-20 ln. В свою очередь, значение ln = 200 А. Погрешность настройки может составлять 20% в ту или иную сторону от установленного значения. Поэтому уставки срабатывания силовых автоматических выключателей указываются в амперах или кратных номинальному току. Модульные автоматические выключатели имеют защитные характеристики, обозначенные B (3-5), C (5-10) и D (10-50), где цифровые значения соответствуют предельному номинальному току ln, при котором контакт расходится.

Расцепитель электромагнитный

Основными преимуществами электромагнитных расцепителей являются устойчивость к вибрации, ударам и другим механическим воздействиям, а также простота конструкции, облегчающая ремонт и обслуживание устройства. К недостаткам можно отнести мгновенный отклик без задержек по времени, а также создание магнитного поля во время работы.


Время задержки очень важно, так как обеспечивает селективность. При наличии селективности или селективности входной автомат распознает наличие короткого замыкания, но пропускает его на определенное заданное время.За этот промежуток времени последующее защитное устройство должно успеть сработать, отключив не весь объект, а только поврежденный участок.

Довольно часто тепловые и электромагнитные расцепители используются вместе, соединяя оба элемента последовательно. Такой пучок называется комбинированным или термомагнитным расцепителем.

Выпуск полупроводников

Более сложные устройства включают полупроводниковые выпуски. Каждый из них включает в себя блок управления, измерительные трансформаторы переменного тока или магнитные усилители постоянного тока, а также рабочий электромагнит, выполняющий роль независимого расцепителя.С помощью блока управления устанавливается определяемая пользователем программа, под управлением которой будут отключены главные контакты.

Во время настройки выполняются следующие действия:

  • Номинальный ток автомата регулируется
  • Время задержки в зонах перегрузки и короткого замыкания регулируется.
  • Настройка датчика короткого замыкания определена.
  • Настройка предохранительных выключателей для работы от однофазного подключения.
  • Настройка переключателя, отключающего временную задержку, когда в случае короткого замыкания режим селективности меняется на режим мгновенного действия.

Расцепитель электронный

Конструкция электронного расцепителя схожа с аналогичным полупроводниковым устройством. Он также состоит из электромагнита, измерительных приборов и блока управления. Значение рабочего тока и время выдержки устанавливаются ступенчато, что обеспечивает гарантированную работу в случае короткого замыкания и пусковых токов.


Достоинства этих устройств - разнообразие настроек и возможность выбора, работа установленной программы с высокой точностью, наличие индикаторов работоспособности и причин срабатывания, логическая выборочная связь с переключателями, расположенными над и под станком. .

К недостаткам можно отнести высокую цену, хрупкость блока управления и чувствительность к воздействию электромагнитных полей.

Все наши электрические сети и схемы, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями.Их основная задача - в нужный момент обесточить электрическую цепь, т.е. отключить блок питания. Автомат (АБ) работает, т.е. отключается при коротком замыкании и перегрузке в сети (нагрев проводов). Для различных электрических схем существуют различные типы и типы автоматических выключателей .

Типы автоматических выключателей (АВ)

Все можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие с любым электрическим током в сети.

По своей конструкции АБ бывают: воздушные, модульные, а также в литом корпусе.

Автоматические выключатели классифицируются по номинальному току.

Еще одним отличием является номинальное напряжение. В большинстве случаев АКБ работают в сетях с напряжением 220 или 380 вольт.

Машины электрические бывают токоограничивающие и токоограничивающие. Токоограничивающий выключатель - это выключатель с чрезвычайно коротким временем отключения, в течение которого ток не успевает достичь максимального значения.

Все модели электрических выключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные выключатели.

AB подразделяются по типу расцепителя - расцепитель максимального тока, независимый расцепитель, расцепитель минимального напряжения или расцепитель нулевого напряжения.

По скорости отклика. Различают быстродействующие, нормальные и селективные автоматы. Они поставляются с временной задержкой, без нее, независимо или обратно зависимой от тока, времени отклика.Возможности можно комбинировать.

AB также различаются степенью защиты от окружающей среды - IP, механической нагрузкой, проводимостью материала. По типу привода - ручной, моторный, пружинный.

Также автоматы отличаются наличием свободных контактов и способом подключения проводов.

Типы автоматических выключателей

Что означает "тип" электрическая машина? Автоматические выключатели содержат внутри выключатели двух типов - тепловые и магнитные.

Магнитный быстродействующий выключатель предназначен для защиты от короткого замыкания.Выключатель может сработать за время от 0,005 до нескольких секунд.

Тепловой выключатель намного медленнее, предназначен для защиты от перегрузки. Он работает с биметаллической пластиной, которая нагревается при перегрузке цепи. Время отклика - от нескольких секунд до минут.

Комбинированная характеристика срабатывания срабатывания зависит от типа подключенной нагрузки.

Существует несколько типов отключения АБ. Их еще называют - типы срабатывания времени-токовых характеристик.Они обозначаются так - A, B, C, D, K, Z.

A - используется для размыкания цепей с длинной разводкой, служит хорошей защитой для полупроводниковых приборов. Они работают на 2-3 номинальных токах.

Б - для сетей общего освещения. Они работают на номинальных токах 3-5.

С - цепи освещения, электроустановки с умеренными пусковыми токами. Это могут быть двигатели. Перегрузочная способность магнитного выключателя выше, чем у автоматических выключателей типа B.Они работают на номинальных токах 5-10.

D - применяется в цепях с активно-индуктивной нагрузкой. Например, для электродвигателей с высокими пусковыми токами. На номинальные токи 10-20.

К - индуктивные нагрузки.

Z - для электронных устройств.

Данные о работе выключателей типов К, Z лучше смотреть в таблицах конкретно для каждого производителя.

Автоматические выключатели

Автоматические выключатели (ВА) Они совсем не похожи на обычные, которые устанавливаются в каждой комнате для включения и выключения света.Их задача несколько иная. Автоматические выключатели устанавливаются в распределительных щитах и ​​служат для защиты схемы от скачков напряжения и непериодических отключений электроэнергии на определенных участках электросети. Торговые автоматы, как их часто называют, устанавливаются на входе в дом или квартиру и располагаются в специальных ящиках, металлических или пластиковых.

Существует много типов автоматических выключателей ВА. Некоторые из них служат только автоматическими выключателями и защитой от перегрузки. Таковы, например, старые ВА типа АЕ в черной карболитовой оболочке.В большинстве старых панелей в подъездах жилых домов есть именно такие. Однако они достаточно надежны и до сих пор находятся в эксплуатации. Современные варианты допускают дополнительные функции, такие как защита от токов недогрузки.

Машины делятся на 3 типа по времени отклика на недопустимое напряжение: селективные автоматы, нормальные автоматы и высокоскоростные автоматы ... Время реакции нормальной машины колеблется от 0,02 до 0,1 с. В селективном ВА это время то же самое.Быстродействующие ВА работают быстрее - у них это значение всего 0,005 с. Все ВА заключены в небьющийся пластиковый корпус со специальным креплением (планкой или рейкой) на задней панели.

Установить станок на такое крепление очень просто - достаточно вставить его на рейку до щелчка. Его можно удалить отверткой, слегка потянув за специальный язычок в верхней части VA. Это значительно облегчает задачу установки станка в шкафу.


Внутри корпуса находится «начинка» автомата, его основных предохранительных устройств, которых может быть 2.Речь идет об электромагнитных и тепловых расцепителях - своеобразных механизмах автоматического прерывания цепи. Когда биметаллическая пластина нагревается проходящим через нее недопустимо большим током, она распрямляется и размыкает контакты - это тепловой расцепитель.

По времени отклика он самый медленный. Электромагнитный расцепитель работает по правилу «мертвой руки». Катушка, расположенная в центре машины, постоянно поддерживается стабильным напряжением.Как только он выскакивает за номинальные пределы, катушка буквально выскакивает со своего места, разрывая цепь. Это самый быстрый способ разорвать цепь. Все ВА имеют контакты для подключения подводящего и отходящего проводов.


Машины различаются степенью чувствительности к срабатыванию отключения. В наиболее распространенных стандартных моделях чаще всего используется ВА с пороговым значением тока приблизительно 140% от номинального. При повышении напряжения в полтора раза срабатывает электромагнитный (быстрый) расцепитель.При незначительном превышении номинального напряжения срабатывает тепловой расцепитель. Процесс отключения может занять несколько часов, что сильно зависит от температуры окружающей среды. Однако автомат в любом случае отреагирует на изменение напряжения. ВА различают по количеству полюсов. Что это значит? Одна машина может иметь несколько независимых друг от друга электрических линий, соединенных между собой общим механизмом отключения.


Автоматы бывают одно-, двух-, трех- и четырехполюсные (это касается бытового использования).VA имеет отличия по другим показателям. Они отличаются пороговой силой тока, который пропускают через себя. Для того, чтобы машина работала и в экстренном случае отключила электросеть, в ней должен быть установлен определенный порог чувствительности. Эта настройка производится производителем, поэтому числовое значение этого порога сразу записывается на автомате.

Для бытовых нужд применяются станки с показателями на 6, 3, 10, 16, 25, 32, 40, 63, 100 и 160 А.Есть машины номиналом 1000 и 2600 А, но в быту они не используются. Эти цифры означают суммарную мощность всех потребителей электрического тока, которые будут подключены к цепи, «защищаемой» машиной. Чувствительность машины необходимо рассчитывать не только по суммарной мощности предполагаемых потребителей энергии, но и по электромонтажным и электромонтажным изделиям - розеткам и выключателям.

Типы станков:

  • А - для размыкания цепей с большой протяженностью электропроводки и защиты полупроводниковых приборов
  • Б - для сетей общего освещения
  • С - для цепей освещения и электроустановок с умеренными пусковыми токами (двигатели и трансформаторы)
  • Д - для цепей с активно-индуктивной нагрузкой, а также защиты электродвигателей с большими пусковыми токами
  • К - для индуктивных нагрузок
  • Z - для электронных устройств

Далее рассмотрим соответствие сечения кабеля и машины, которая защищает этот провод.Максимальный длительный ток кабеля принимается при температуре жилы +65 и температуре окружающего воздуха +25 ° С. Количество одновременно проложенных жил - до 4. Диапазон автоматов: 0,5 А, 1 А, 2 А. , 3 A, 4 A, 6 A, 10 A, 13 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A и 63 A. Данные также действительны для трехжильного кабеля. В этом случае третий провод должен быть защитным заземлением или нулевым проводом.


Например, для отдельной площади в квартире, например кухни, у нас одна машина на 6.3 А (бывает, - шутили электрики). По известной формуле Ватт = Вольт x Ампер вычисляем, сколько устройств (и какие) можно запитать от нашей сети. Получается, что это значение 1386 Вт, так как по умолчанию напряжение 220 В. Значит, на такой кухне нельзя включить даже мощный чайник, не говоря уже о холодильнике или электроплитке - автомат сработает моментально и не позволит недопустимому, по его мнению, току пройти через контролируемую территорию.В этом случае необходимо срочно поменять ВА на 25 или даже 32 А.



Устройство защитного отключения (УЗО) по внешнему виду очень похоже на обычный автомат: тот же корпус и рычаг отключения. Фактически, УЗО может действовать как ВА, то есть как переключатель для определенного участка цепи. Помимо этого, у него есть еще несколько функций. Основная из них - защита человека от электрического тока и случайной утечки из сети.УЗО не может защитить от короткого замыкания, просто не среагирует на него. Принцип работы УЗО заключается в сравнении текущего входящего из сети тока с показателями, на которые настроено устройство. Например, если человек схватился рукой за провод и по нему протек ток, УЗО мгновенно размыкает цепь, так как сигнал из сети не будет совпадать с нормальными показателями.

То же самое произойдет при обрыве провода.УЗО необходимо устанавливать в любом распределительном щите, иногда их несколько. Особенно это актуально для помещений с повышенным уровнем влажности - ванной и кухни.

Важно помнить, что УЗО реагирует только на утечку тока из цепи. ... Любое другое нарушение работы, даже такой случай, когда человек подбирает фазный и нейтральный провода, то есть сам становится частью цепи, оставляет его равнодушным. Так что не стоит рассчитывать только на одно УЗО, лучше оснастить коммутатор дополнительными устройствами защиты от всех видов сбоев в сети.На передней панели любого УЗО есть кнопка «Тест», нажав на которую, можно узнать, исправен ли механизм. Если он в исправном рабочем состоянии, то он разорвет цепь (отломится), если нет изменений, устройство не работает.


Как и ВА, УЗО различаются по чувствительности к значению силы тока и могут иметь несколько полюсов для подключения независимых проводников. Ряд числовых значений для них совпадают с автоматами: 6, 3, 10, 16, 25 А и т. Д.Однако у них есть и второй показатель - это отклонение силы тока по входящему проводнику. В бытовом УЗО, которое в основном предназначено для защиты человека, порог чувствительности к отклонению от номинала составляет 30 мА.

УЗО срабатывает очень быстро, в течение 0,05 с. В идеале это должно означать, что человек даже не успевает почувствовать текущий укол, так как сеть обесточена. Менее чувствительные УЗО используются в электротехнике, в которой порог опасного отклонения намного выше, чем в случае травмы человека.Показания такого УЗО - 300 и 500 мА.

Примечание

Если номинальный ток превышает ток в УЗО, то оно не выключится как автомат, а просто сгорит, поэтому устанавливать прибор нужно с запасом.

Дифференциальный автомат или дифавтомат (AD) - это гибридное устройство, сочетающее в себе УЗО и механизм максимальной токовой защиты, то есть обычный автоматический выключатель. Дифавтоматы, как их часто называют, различаются по многим параметрам.Например, регулирование номинального порогового тока, выдержки времени и т.д. Дифавтомат заменяет сразу два устройства: автоматический выключатель и УЗО.

Это сокращает время установки и удобно при обслуживании. Многие приборы для измерения артериального давления имеют специальную индикацию, которая при срабатывании показывает, от чего именно была нарушена цепь: короткое замыкание или утечка. По внешнему виду артериальное давление практически не отличается от УЗО, только маркировка на нем другая.


Продукция российского производства имеет надпись на лицевой панели «AD» и другие числовые значения.

Почему стабилизатор. Стабилизаторы напряжения: виды, преимущества, выбор

Многие люди испытали внезапные скачки напряжения, в результате которых вышла из строя вся бытовая техника в доме. Можно ли как-то их предотвратить и защитить от поломки дорогие устройства? В этой статье мы разберем , что это такое и как работают.

Современные электрические сети, к сожалению, не обеспечивают постоянного напряжения в розетке. В зависимости от места проживания, количества абонентов и мощности устройств на одной линии напряжение может сильно колебаться от 180 до 240 вольт.

Современный стабилизатор выглядит так

Но большая часть современной электроники крайне негативно относится к подобным экспериментам, так как предел для него прыгает до + -10 вольт. Например, телевизор или компьютер могут просто выключиться при падении напряжения до 210, что бывает довольно часто, особенно вечером.

Рассчитывать на то, что электросети в ближайшие годы будут модернизированы, не приходится. Поэтому гражданам необходимо самостоятельно позаботиться о «выравнивании» напряжения и защите электрических сетей. Все, что вам нужно сделать, это купить стабилизатор.

Что это такое

Стабилизатор - это устройство, выравнивающее напряжение в сети путем подачи на устройство необходимых 220 вольт. Большинство современных недорогих стабилизаторов работают в диапазоне + -10% от желаемого показателя, то есть «выравнивают» скачки напряжения в диапазоне от 200 до 240 вольт.Если у вас просадки посерьезнее, то нужно выбрать устройство более дорогое - некоторые модели способны «тянуть» линию от 180 вольт.

Современные стабилизаторы напряжения - это небольшие устройства, которые работают совершенно бесшумно и не гудят, как их «предки» из СССР. Могут работать от 220 и 380 вольт (нужно выбирать при покупке).

Помимо падения напряжения качественные стабилизаторы «очищают» линию от мусорных импульсов, помех и перегрузок.Рекомендуем обязательно использовать такие устройства в быту, устанавливая их у входа в квартиру или хотя бы на каждый важный бытовой прибор (котел, рабочий компьютер и т. Д.). Но все же лучше не рисковать дорогой техникой, а приобрести нормальный нивелир.

Теперь, когда вы знаете, сколько денег это может вам сэкономить. При этом в квартире работает большое количество техники - стиральная машина, компьютер, телевизор, посудомоечная машина, заряжается телефон и т. Д.Если будет скачок, то все это может выйти из строя, и ущерб будет нанесен десятками, а то и сотнями тысяч рублей. Доказать в суде, что причиной поломки оборудования стал скачок напряжения, , следовательно, придется оплатить ремонт и купить новое на свои деньги.


Принцип действия стабилизатора

Типы стабилизаторов

На данный момент существует три типа стабилизаторов, которые отличаются друг от друга принципом центровки:

  1. Цифровой.
  2. Реле.
  3. Сервоприводы.

Самыми практичными, удобными и надежными являются цифровые или электронные устройства. Работают благодаря наличию тиристорных переключателей. Основное преимущество таких систем - минимальное время отклика, абсолютная бесшумность и небольшие размеры. Минус - цена, они обычно на 30-50% дороже других устройств.

Релейные системы относятся к среднему ценовому сегменту ... Они работают за счет включения силовых реле, которые включают и выключают соответствующие обмотки на трансформаторе.Оптимальными считаются релейные стабилизаторы напряжения для дома. Основные преимущества устройства - доступная цена, быстрая скорость отклика. Обратной стороной является небольшой срок службы. Обычное реле выдерживает около 40-50 тысяч переключений, после чего контакты изнашиваются и начинают заедать. Если у вас достаточно стабильная сеть, то релейная система проработает у вас несколько лет. Но если сбои случаются несколько раз в день, то может выйти из строя через полтора-два года.

Сервоприводы имеют низкую стоимость и работают за счет изменения числа оборотов трансформатора.Их переключение происходит за счет движения сервопривода, переключающего контакт, как на реостате. Главное преимущество этих систем - доступная цена. Обратной стороной является низкая надежность и длительное время отклика.

Как выбрать подходящий

Теперь вы знаете, домой. Давайте рассмотрим, как правильно выбрать устройства.

Прежде всего, нужно определить, сколько устройств будет работать одновременно. Например, если вы находитесь на кухне, то включите электрический чайник, микроволновую печь и посудомоечную машину.В холле телевизор и компьютер, в ванной стиральная машина. При этом в квартире без отключения работают холодильник и индивидуальный котел отопления - эти приборы тоже потребляют 200-300 Вт.

Мощность устройств можно узнать по паспорту. Но обязательно учтите, что производители указывают активную мощность, а не настоящую.


Способ крепления стабилизатора после счетчика

Внимание: для правильного расчета необходимо знать общую мощность установки, а не режим ее работы.Холодильник при работе потребляет 100 Вт в час, но при запуске двигателя требуется 300-500 Вт реактивной энергии. Поэтому всегда берите устройство с запасом.

Например, потребление в вашей квартире составляет 2000 Вт. Это вполне реальный показатель для классической «двушки» с современной техникой, не оснащенной мощными потребителями, такими как бойлер, электрическая духовка и варочная панель. Чтобы учесть полную мощность, добавьте 20%. Также следует понимать, что если сеть проседает на 20 вольт, то трансформатор теряет 20% своей мощности.В результате общий запас достигнет 30-40%, и вам потребуется приобрести стабилизатор емкостью 2000 * 0,4 + 2000 = 2800-ваттный прибор.

Это вся информация, которую вам нужно знать о регуляторе напряжения: что это такое и теперь вы знаете, как он работает. Осталось разобраться, как правильно его подключить. Рекомендуется установить его непосредственно за счетчиком, перед электрическим щитом, хотя его также можно подключить отдельно к нужным линиям. Устройство должно быть заземлено, чтобы в случае проблем оно потребляло ток и защищало ваше оборудование.Лучше пригласить для подключения опытного электрика.

Зачем нужен регулятор напряжения?

Полезная информация о стабилизаторах напряжения

Темпы роста электропитания в нашей повседневной жизни достигли впечатляющих высот - от лампочки и утюга в 50-х годах до персональных компьютеров, домашних кинотеатров и всевозможных комбайнов сегодня. Еще более значительный рост энергопотребления в промышленности. В последнее время ситуация с качеством электроснабжения ухудшилась с появлением энергоемкого оборудования и технологий, управление которыми основано на принципе коммутации (с помощью реле, контакторов, тиристоров и персональных компьютеров).Это вызвало нарушения питания, такие как высокочастотные импульсы и синусоидальные искажения напряжения и тока.

К сожалению, усилия компаний-поставщиков электроэнергии не только не могут гарантировать потребителям стабильное напряжение, но и сами усугубляют проблему. Так, поставщики электроэнергии, и это не секрет, часто повышают напряжение в низковольтных сетях с 220-380 В (± 5%) до 230/400 В (± 10%). В результате все подключенное электрооборудование, рассчитанное на напряжение 220 В, будет потреблять (и это будет оплачено) 9.На 3% больше энергии, чем необходимо. Эти и другие нарушения качества электроснабжения могут привести не только к выходу оборудования из строя, технологическим сбоям и потере данных, но и к человеческим жертвам (в случае отказа средств жизнеобеспечения и пожаротушения).

Например, рассмотрим различные электрические устройства и влияние на них чрезмерного или недостаточного напряжения в сети.

В электродвигателях пусковой момент изменяется в зависимости от напряжения следующим образом.Если напряжение на 10% ниже номинального, крутящий момент падает на 20%, а нагрев обмоток увеличивается примерно на 7 градусов. Если напряжение на 10% выше номинального, ток возрастает на 12%, нагрев на 10 градусов и потребление энергии на 21%.

В системах освещения увеличение напряжения на 10% увеличивает световой поток на 30% и сокращает срок службы лампы в среднем на 40%. В этом случае потребление энергии увеличивается на 21%. Уменьшение напряжения на эту величину в газонаполненных лампах приводит к потере излучаемого света примерно на 42%.

В оборудовании, содержащем нагревательные элементы, недостаточное напряжение (-10%) приводит к тому, что процессы, которые должны длиться, например, 4 часа, будут длиться 5 часов, так как количество выделяемого тепла изменяется пропорционально квадрату напряжения.

Поскольку проблема не нова и все вышеперечисленное хорошо известно, специалисты различного уровня прилагают значительные усилия для более рационального использования энергоресурсов. А самая эффективная мера энергосбережения с минимумом капитальных вложений - стабилизация напряжения.

Стабилизатор напряжения - это устройство, обеспечивающее стабилизированное напряжение 220 вольт независимо от его значения в питающей сети.

Простейшие стабилизаторы - электромеханические на основе автотрансформатора, в котором щетки приводятся в движение по вторичной обмотке реверсивным двигателем. Электродвигатель получает управляющее напряжение путем измерения выходного напряжения.

Данная система полностью работоспособна в течение гарантийного срока, однако при дальнейшей эксплуатации, особенно в наших российских условиях с частыми перепадами напряжения, существует риск выхода из строя механического привода щеток и межвиткового короткого замыкания обмоток из-за их стирания. .Поэтому свойства этого стабилизатора, такие как повышенная пожароопасность при увеличении его мощности и высокая инерционность, являются существенным «противопоказанием» для питания оборудования, требовательного к качеству электроэнергии.

Электронные стабилизаторы на основе электронных переключателей (тиристоров) намного быстрее реагируют на изменение напряжения в сети и снабжены системами защиты как нагрузки, так и самого стабилизатора.

Использование стабилизатора напряжения позволяет:

  • обеспечить не только экономию электроэнергии за счет устранения недостатков напряжения в сети, но и - увеличение ресурса и производительности оборудования за счет того, что оно не работает. претерпевает неожиданные изменения напряжения питания и работает на том напряжении, на которое рассчитан;
  • меньшая стоимость обслуживания, т.к. увеличивается срок службы оборудования - увеличивается срок замены отдельных узлов или оборудования в целом за счет длительного сохранения их работоспособности.Количество поломок и отказов также сокращается за счет устранения фактора риска;
  • Адаптация оборудования, рассчитанного на сеть 220/380 вольт, при переходе на сеть 230/400 вольт без дополнительных вложений. Современный стабилизатор всегда обеспечит необходимое напряжение, а значит, прогнозируемые характеристики оборудования и потребляемую мощность.

Таким образом, использование стабилизации напряжения является наиболее доступной и эффективной мерой энергосбережения, особенно в условиях, когда управление энергопотреблением является ключевым вопросом при потреблении электроэнергии.

Генерация стабилизаторов напряжения, разработанная НПП «ИНТЕПС», является оптимальным решением по соотношению цена / качество, а уникальность ряда технических характеристик и функциональности стабилизаторов позволяет удовлетворить специфические требования к мощности оборудования.

Как правильно выбрать регулятор напряжения Lider

Каждый день мы живем полноценной жизнью, на работе и дома, и в этом нам помогает всевозможное электрическое оборудование, которое стало неотъемлемой частью нашей жизни.

Мы знаем, что стабилизатор - лучший способ защитить электроприборы. Вопрос уже не возникает: покупать или не покупать стабилизатор, возникает вопрос - какой выбрать? Вот здесь и пригодится эта памятка. Не будем сейчас вдаваться в подробные объяснения по каждому конкретному случаю. Мы дадим лишь ряд полезных советов, которыми вы должны руководствоваться при выборе стабилизатора Lider.

1. Для начала нужно определиться, какой из стабилизаторов нужен - однофазный или трехфазный.

Если в вашей сети есть трехфазные потребители (двигатели, насосы), то выбор очевиден - нужен трехфазный стабилизатор. Также его выбор возможен, если общая нагрузка превышает 7-10 кВА (для однофазной бытовой, офисной и другой техники). При этом очень важно, чтобы нагрузка на каждой из фаз не превышала допустимое значение мощности для стабилизатора напряжения в этой фазе.

2. На следующем этапе выбора стабилизатора напряжения необходимо определить суммарную мощность, потребляемую всеми электроприемниками.

Например: компьютер + телевизор + обогреватель = 400Вт + 300Вт + 1500Вт = 2200Вт.

Мощность, потребляемую конкретным устройством, можно узнать в паспорте или инструкции по эксплуатации. Обычно этот показатель вместе с напряжением питания и частотой сети указывается на задней панели устройства или устройства.

Важно помнить, что мощность, потребляемая электрическими приемниками, состоит из активной и реактивной составляющих. В случае реактивной составляющей = 0 нагрузку можно назвать активной.В активную нагрузку входят потребители электроэнергии, у которых вся потребляемая энергия преобразуется в другие виды энергии. К таким устройствам относятся: лампы накаливания, утюги, электроплиты, обогреватели и др. Их суммарная и активная (полезная) мощность равны.

Все остальные типы нагрузок являются реактивными.

Бывают случаи, когда в паспорте или на задней стенке прибора / устройства указано только напряжение в вольтах (В) и сила тока в амперах (А). В этом случае следует прибегнуть к простой арифметике: напряжение (В) умножается на силу тока (А) и делится на коэффициент мощности COS (?) (Если не указан, то COS (?) = 0.7). Результат - полная мощность, измеренная в ВА.

Если в паспортных данных мощность нагрузки указана в Вт, то для определения полной мощности необходимо данные в Вт разделить на COS (?) (Для активной нагрузки COS (?) = 1) .

Например: мощность стиральной машины указана в паспортных данных равной 1500 Вт, COS (?) Не указан. Ваши действия: поделите указанную мощность стиральной машины (1500 Вт) на COS (?) = 0,7. В результате вы получите реактивную мощность нагрузки, равную 2143 ВА.Поэтому для этого случая подойдет стабилизатор Lider PS 3000 W или Lider PS 3000 SQ.

Отдельным пунктом стоит рассмотреть расчет полной мощности электродвигателя. Любой электродвигатель в момент включения потребляет энергии в 3-3,5 раза больше, чем в штатном режиме. Для обеспечения пусковых токов двигателей потребуется стабилизатор мощностью не менее чем в 3 раза превышающей номинальную мощность электродвигателя. Например: электродвигатель системы вентиляции мощностью 3000 ВА на момент пуска потребляет в 3 раза больше.Следовательно, для него потребуется 9000 ВА, поэтому этот фактор необходимо учитывать при выборе стабилизатора.

Ну, в качестве общей рекомендации, желательно дать хотя бы небольшой (например 10%) запас мощности на случай подключения одного или нескольких устройств, а также чтобы стабилизатор не работал в экстремальном режиме, при предел его паспортных характеристик.

3. На завершающем этапе оценивается точность выбранного стабилизатора. Он определяется допустимым диапазоном напряжения питания оборудования.Обычно этот параметр указывается в инструкции по эксплуатации или паспорте на электроприбор. Так, например, для поставки лабораторного или исследовательского оборудования (медицина, метрология и т. Д.), Домашнего кинотеатра или бытовых систем безопасности требуется стабильность напряжения не менее 1%. Такую точность обеспечивают стабилизаторы серии Lider SQ. Аналогичная ситуация наблюдается с системами освещения: физиология человеческого глаза такова, что он воспринимает изменения освещенности при изменении напряжения питания ламп в пределах 1%! Для большинства бытовой и офисной техники стабильность питающего напряжения оптимальна в пределах 5%.Такую устойчивость обеспечивают стабилизаторы серии Lider W.

Стабилизаторы напряжения

- это не от хорошей жизни, и если вы это сделали, то, скорее всего, у вас уже были или были проблемы с напряжением.

Стандартный уровень напряжения по нормам должен составлять 230 вольт (а не 220, как до сих пор многие считают).

Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электрических сетях (обрыв нулевого провода, перегрузка) напряжение может быть либо стабильно занижено, либо повышено, либо просто «скачком». произвольные значения.

Когда куплено небольшое устройство для защиты одного конкретного устройства - компьютера, холодильника, телевизора, бойлера, то проблем с подключением не возникает.

Подвес имеет вилку и розетку. В этом разберутся даже школьник.

Но если вы хотите установить мощное устройство для защиты электроприборов всего дома одновременно, то со схемой подключения придется повозиться.

Что нужно для подключения

Помимо самого стабилизатора вам понадобится ряд дополнительных материалов:


Поперечное сечение провода должно быть точно таким же, как на вашем входном кабеле, который идет к коммутатору или главному входному устройству.Так как через него будет проходить вся нагрузка дома.

Этот переключатель, в отличие от простых, имеет три состояния:

1 включенный потребитель # 1 2 отключенный 3 включенный потребитель # 2

Также можно использовать обычный модульный автомат, но при такой схеме, если вам нужно отключиться от стабилизатора, придется полностью обесточивать весь дом и каждый раз перебрасывать провода.

Есть, конечно, обходной или транзитный режим, но чтобы переключиться на него, нужно соблюдать строгую последовательность.Подробнее об этом ниже.

Этим выключателем вы полностью отключаете прибор одним движением, и дом остается прямо со светом.


Необходимо четко понимать, что регулятор напряжения устанавливается строго перед счетчиком электроэнергии, а не после него.

Ни одна энергоснабжающая организация не позволит вам подключиться по-другому, как бы вы ни доказали, что тем самым вы хотите защитить не только электрическое оборудование в доме, но и сам счетчик.

Стабилизатор имеет собственные обороты холостого хода, а также потребляет электроэнергию даже при работе без нагрузки (до 30Вт / ч и выше). И эту энергию нужно учитывать и рассчитывать.

Второй важный момент - крайне желательно, чтобы в цепи перед точкой подключения устройства стабилизации было либо УЗО, либо дифференциальный автомат.

В методе, описанном ниже, будет рассматриваться именно такой вариант.Ведь очень часто эти устройства вешают на стену в комнатах, коридорах, в свободном доступе для прикосновения.

А поломка обмоток трансформатора на корпусе не такая уж редкость.

Инструкция по подключению в приборной панели

Прежде всего, вы монтируете трехпозиционный переключатель в распределительном щите, сразу после вводной машины.


Внезапно он у вас вышел из строя или вам нужно провести какие-то доработки.Вы не будете каждый раз перекручивать провода и отключать электричество по всей квартире.



Выберите место для установки стабилизатора напряжения. Его тоже нельзя никуда положить. Необходимо соблюдать определенные правила.

Проложите два кабеля ВВГнГ-Лс от экрана до этого места.

Желательно отметить каждую из них и сделать соответствующие надписи на обоих концах:


Снимите изоляцию с жил и сначала подсоедините кабель к электрическому щиту.Фазу от провода, идущего на вход стабилизатора, подключить к выходным клеммам входной машины.

Далее займемся выходным кабелем стабилизатора. Фазный провод (пусть это будет белый провод) подключите к контакту №2 на трехпозиционном переключателе.

Ноль и земля обоих кабелей помещены на соответствующие шины.

Теперь вам нужно подать фазу прямо от входной машины к трехпозиционной машине. Вы очищаете монтажный провод ПУГВ, заканчиваете жилы наконечниками НСХВИ и запускаете его от фазового выхода входного автоматического выключателя к клемме No.4 переключателя.

Все, что осталось сделать на приборной панели, - это запитать все машины от клеммы 1 трехпозиционного контроллера.

Повторите эту операцию с гибкими монтажными проводами.

Таким образом, по схеме вы подали фазу с входного автомата на 3-х позиционный автомат, а затем распределили нагрузку по его контактам, подключив через стабилизатор (контакт №2-№1) и напрямую без это (контакт.4-Нет. 1).

В вашем конкретном случае эти контактные номера могут не совпадать с номерами, указанными здесь! Обязательно все уточняйте в инструкции или в паспорте на машину.

Соединение стабилизатора

Теперь перейдем к непосредственному подключению самого стабилизатора. Чтобы приблизиться к его контактам, вам может потребоваться снять внешнюю крышку.

Пропустите два кабеля (входной и выходной) через отверстия и зажмите их под клеммами по следующей схеме:

  • затяните фазный провод входного кабеля стабилизатора к клемме INPUT (Lin)
  • нейтральный провод (синий) к клемме N (Nin)
  • заземляющий провод к винтовой клемме с маркировкой «земля»

Кстати, отдельной «заземляющей» клеммы может и не быть.Затем затяните этот стержень под винт на корпусе самого устройства.

Есть модели с клеммными колодками всего на 3 провода. В них возвращается только фаза.

Ноль для питания электроприборов снят с общей панели.

Теперь, когда вы подали напряжение с экрана на стабилизатор, вам нужно вернуть это напряжение, но уже стабилизированное, обратно на общий экран.

Для этого подключите кабель - вывод от стабилизатора.

  • его фазный провод к клемме ВЫХОД (Lout)
  • заземляющий провод, в том же месте, что и заземляющий провод от входного кабеля

Еще раз визуально проверьте всю цепь и закройте крышку.

Проверка цепи

Первая активация должна быть произведена без нагрузки. То есть все машины, кроме вводной и той, что идет на стабилизатор, нужно выключить.

Запустить на холостом ходу и контролировать работу. Входные и выходные параметры, посторонние шумы и скрипы.

Также не помешает проверить правильность и точность технических данных, которые отображаются на электронной доске.

Если у вас дома есть трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатора напряжения, каждый из которых подключен в отдельной фазе.

Подробнее о преимуществах трехфазных и однофазных устройств и о том, когда выбирать, читайте в статье «».

Ошибки подключения

1 Неправильное расположение и место установки

У вас может быть все идеально подключено и следовать схеме, но стабилизатор будет постоянно нагреваться и выключаться, или на его дисплее будут появляться ошибки.

2 Подключение через простой автомат, а не трехпозиционный

Конечно, этот момент сложно назвать ошибкой. Причем именно так поступают более 90% потребителей.

Однако этот переключатель действительно может спасти ваше устройство от выхода из строя.

Дело в том, что переключение регулятора напряжения из нормального режима в «транзитный» необходимо производить с определенной последовательностью.

Сначала выключите торговые автоматы на заглушке.

Затем переведите переключатель в положение ТРАНЗИТ или БАЙПАС.

И только потом снова включаем машины.

Многие об этом забывают и переключаются под нагрузкой. Что в конечном итоге приводит к поломкам.

С трехпозиционным автоматом это невозможно.Вы автоматически переключаете напряжение, без каких-либо манипуляций со стабилизатором. И все это одним ключом!

Вам не нужно запоминать последовательность. Так что эту процедуру смело можно доверить любому члену семьи.

3 Используется для подключения кабеля с меньшим поперечным сечением, чем вход

Вы можете выбрать меньшее сечение только при подаче питания на отдельные нагрузки.

Если у вас весь дом на стабилизаторе, соблюдайте входные параметры в соответствии со всей нагрузкой дома.

4 Отсутствие наконечников на многожильных проводах

Многие почему-то забывают, что часто вся нагрузка в вашем доме проходит через стабилизатор. Точно так же, как на входной машине.

При этом в электрощите все провода обжаты, даже на выключателях света с минимальными токами, а на клеммах стабилизатора или его автоматов постоянно можно встретить оголенный провод, просто затянутый винтом .

Поэтому не экономьте, а заранее приобретите соответствующие подсказки вместе с устройством.

5 Выбивает общий пулемет в торпедо

Иногда после подключения стабилизатора вводный автомат начинает выбивать. При этом без стабилизатора все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или неисправность устройства. Берут его в гарантийный ремонт и т.д.

А причина может быть совсем в другой. Если у вас слишком низкое напряжение 150-160В, то при повышении до стандартных 220-230В ток в сети значительно возрастет.

Отсюда и все проблемы. Обратите на это внимание, прежде чем нести его обратно в магазин.

Чем опасны скачки напряжения?

Скачок - это кратковременное повышение входного напряжения до недопустимого предела - от 240 В и более. Даже очень короткого (менее секунды) прыжка может хватить для выхода из строя блоков управления котла отопления, скважинного насоса, стиральной машины или любого устройства, имеющего «мозги». Причина проста: подавляющее большинство электронных компонентов (конденсаторы, резисторы и т. Д.)), из которых состоят платы управления, контроллеры и другие микросхемы, выдерживают напряжение до 250В. Это верхний предел, за которым обычно следует отказ компонента.

Следует отметить, что стабилизаторы не являются рациональной защитой от импульсов скачков. Бросок возникает по нескольким причинам, но в основном это разряды молнии. Качественный стабилизатор не пропустит импульсивного скачка к потребителю, но и дальше работать не сможет: посещение сервисного центра... Для защиты от импульсных перенапряжений используется комплекс мер, центральное место в котором занимает специальное устройство - УЗИП. Однако недавно итальянские стабилизаторы Ortea были оснащены SPD.

Хороший стабилизатор в большинстве случаев не допустит разряда молнии, но после этого потребуется ремонт.

  • Когда входное напряжение слишком высокое или низкое, выровняйте его и поддерживайте на нормальном уровне.

Чем опасно высокое и низкое напряжение?

Опасность повышенного напряжения очевидна: ко всей неприятности скачка прибавляется длительность: если скачок в зависимости от его амплитуды теоретически может пройти без последствий, то длительное воздействие высокого напряжения гарантированно приведет к поломкам «умного» "машины.

При низком напряжении многие устройства плохо работают: нагревателям требуется непомерно много времени для разогрева, «умное» оборудование вообще не включается, микроволновая печь не нагревается и т. Д. Особой опасности подвергается оборудование с электродвигателями. : кондиционеры, холодильники, насосы, автоматические приводы ворот и т.д. Это связано с тем, что при понижении напряжения пропорционально увеличивается ток в обмотках двигателя. Увеличение тока приводит к повышению температуры, что, в свою очередь, приводит к повреждению, а затем и к пробою изоляции.В этом случае ремонт двигателя нецелесообразен.

Никакой стабилизатор не способен устранить проблемы, вызванные аварийным состоянием проводки, постоянно находясь на пределе технических возможностей и работая в условиях сильных искажений частоты тока.

Определение параметров регулятора напряжения

  • Регулировка скорости. Как быстро стабилизатор реагирует на изменение напряжения в сети и как быстро его корректирует.Соответственно, чем выше скорость, тем меньше шансов, что скачок напряжения перейдет к потребителям.
  • Перегрузочная способность. Способность стабилизатора стабильно работать при превышении номинальной мощности. Полезное свойство в работе электродвигателей.
  • Диапазон номинального входного напряжения - рабочий диапазон стабилизатора, в пределах которого предполагается его использование. В этом диапазоне устройство сохраняет заявленные технические характеристики: номинальную мощность и точность стабилизации.Большинство стабилизаторов напряжения после выключения из-за падения входного напряжения ниже максимального диапазона включаются только тогда, когда сеть достигает номинального диапазона на входе.
  • Максимальный диапазон входного напряжения - это диапазон, в котором стабилизатор продолжает работать, но основные технические характеристики (номинальная мощность, точность стабилизации) отклоняются от паспортных значений. Обычно максимальный диапазон входного напряжения ограничивается отключением устройства.
  • Точность стабилизации. Это ошибка выходного напряжения стабилизатора. Наш ГОСТ 13109-97 учитывает предельно допустимую погрешность в размере 10%, но не все устройства способны выдерживать такие отклонения. Чем выше точность стабилизации, тем надежнее будет «умная» техника.
  • Шум. Практически все стабилизаторы издают какой-то звук: гудение трансформатора, шорох вентиляторов, щелчки переключения реле, звук сервопривода.В зависимости от конструкции стабилизаторы могут быть более или менее шумными. Совершенно бесшумных стабилизаторов не бывает: любой стабилизатор будет шуметь, приближаясь в работе к предельным значениям своих технических характеристик.
  • Климатическое исполнение. Рабочий диапазон температуры окружающей среды различается в зависимости от производителя. Например, стабилизаторы Lider способны работать при -40 ° C, Progress при -45 ° C, а Calm - только при положительных температурах.

Принцип действия и виды стабилизаторов

Классический стабилизатор напряжения - это трансформатор, снабженный платой управления, механизмом выбора количества витков обмоток катушки трансформатора, различными измерительными приборами: не менее вольтметра и температуры трансформатора. датчик, средство индикации и коммутационное устройство. Выбирая соотношение количества витков первичной и вторичной обмоток трансформатора, можно увеличивать или уменьшать напряжение на концах вторичной обмотки.На этом свойстве работают все стабилизаторы напряжения, кроме инверторных.

В состав инверторного стабилизатора трансформатора нет вообще, его работа основана на двойном преобразовании тока: сначала из переменного в постоянный, а затем обратно. Это самый современный на сегодняшний день тип стабилизатора напряжения.

На самом деле типов стабилизаторов больше, но мы перечислим только те, которые нашли широкое применение в быту и промышленности.

Как видите, по большому счету существует три типа стабилизаторов: электронные, электромеханические и инверторные.Принципиальное отличие первых двух - способ переключения обмоток на трансформаторе. Электромеханические стабилизаторы включают в себя небольшой электродвигатель, который физически перемещает щетку или валик вдоль катушки трансформатора за необходимое количество оборотов. Электронные стабилизаторы не имеют движущихся частей; переключение между заданными витками катушки осуществляется с помощью силовых переключателей: реле, тиристоров или симисторов. В инверторном стабилизаторе трансформатора нет вообще: основные части в нем - транзисторы IGBT и конденсаторы.

Конструктивные особенности определяют достоинства и недостатки того или иного типа стабилизатора в эксплуатации. Попробуем отобразить их визуально:


Параметр Стабилизатор электромеханический Электронный стабилизатор трансформатора
Регулировка скорости Низкий.
(механическое движение несравнимо медленнее, чем электрический ток)
  • Преимущество: плавная регулировка - отличное свойство для hi-fi / hi-end оборудования и для систем освещения на лампах накаливания - гарантировано отсутствие щелчков в динамиках и отсутствие мерцания света.
  • Слабая сторона: регулировка не поспевает за прыжком. В результате скачок перехода в сеть (характерен для стабилизаторов китайского производства) или отключение потребителей (алгоритм российских и европейских производителей)
Высокий.
(электронное переключение происходит за миллисекунды)
  • Достоинство: удается уравнять скачок. Скорость регулирования, например, в стабилизаторах «Прогресс» составляет 500 вольт в секунду.
  • Слабая сторона: ступенчатая регулировка, как следствие изменение напряжения сразу на несколько вольт (до 20 В в зависимости от модели).Возможны помехи в звуке на hi-fi / hi-end аппаратуре, мерцание ламп накаливания
Высокий.
(без переключения)
  • Достоинство: удается уравнять прыжок. Бесступенчатое регулирование яркости гарантирует отсутствие мерцания лампы накаливания и шума в звуковом оборудовании.
Перегрузочная способность Высокий.
Все электромеханические стабилизаторы способны выдерживать длительные перегрузки. (до 30 минут в зависимости от степени перегрузки)
Низкий.
Даже кратковременная (до 10 сек) перегрузка - скорее исключение, чем правило.
Очень низкий.
максимум до 5 секунд.
Фильтрация шума есть

Электромеханические стабилизаторы менее устойчивы к скачкам напряжения, но более способны к перегрузкам.
Электронные стабилизаторы наоборот лучше справляются с скачками, но хуже держат перегрузки. Стабилизаторы инверторные
отлично справляются с скачками напряжения, имеют плавное регулирование и способны устранять высокочастотные помехи в сети.Но они совершенно неспособны к перегрузке.

Электромеханический регулятор напряжения

Другое его название - сервопривод. Принцип работы достаточно прост: по команде платы управления небольшой электродвигатель приводит в движение держатель, на конце которого закреплена графитовая щетка. Регулировка осуществляется плавным перемещением щетки по обмоткам трансформатора.

На фото трансформатор и щеточная сборка стабилизатора Энергия СНВТ-1500 New Line.Три года эксплуатации оставили на нем заметные следы, но прибор находится в эксплуатации по состоянию на май 2016 года. Хорошо видно потемнение на трансформаторе в области движения щетки - это следы истирания графита. Также на витках катушки наблюдается небольшое плавление изоляции или лака. Это «вариант нормы», но проблема может быть глубже. Если оплавление более значительное и происходит в области контакта щетки, щетка начинает цепляться за выступы.Площадь контакта уменьшается, появляется искрение, увеличивается нагрев, выходит из строя стабилизатор. У ответственных производителей таких проблем нет - плата управления по сигналу датчика тока и датчика температуры трансформатора отключит стабилизатор до того, как начнется серьезная оплавление.

Электродинамический стабилизатор напряжения

У этих стабилизаторов, как и у электромеханических, есть сервопривод, но вместо щетки по обмоткам трансформатора движется ролик.Преимущества валика перед щеткой очевидны: валик никогда не зацепится за неровности на катушке и не изнашивается даже при очень интенсивной работе. На фото изображена Ortea Vega 2.5 в разборке. Хотя качество фото оставляет желать лучшего, очевидно, что придраться не к чему. Обмотка плотная - виток на виток, массивный роликодержатель, надежное крепление трансформатора к корпусу, каждый провод обжат наконечником. Видна качественная и продуманная установка.Стабилизатор надежен и долговечен.

Электронные релейные стабилизаторы напряжения

Принцип действия релейных стабилизаторов основан на электромеханических реле, которые переключаются между ответвлениями трансформатора. Во время работы реле издает характерный звук - щелчок. На фото видно, как оранжевые провода от трансформатора подключаются через клеммную колодку к черным колодкам на плате. Это отводы трансформатора, подключенного к реле. Каждая ветвь является концом определенного количества витков провода на катушке.Плата управления путем измерения входного и выходного напряжения определяет, какой из ответвлений использовать в данный момент, и активирует его, замыкая соответствующее реле. Реле, устанавливаемые на стабилизаторы отечественного производства (Каскад), имеют срок службы до 9 000 000 (!) Срабатываний. Это очень много. На фото стабилизатор Cascade CH-O-12 2005 года выпуска, исправно работающий по состоянию на май 2016 года. Релейных высокоточных стабилизаторов не обнаружено: самая высокая точность на рынке сегодня составляет 2,5%. В целом об отечественных релейных стабилизаторах можно сказать, что они обладают не самыми выдающимися техническими характеристиками, но при этом практически неуязвимы.

Электронные тиристорные и симисторные стабилизаторы напряжения

Алгоритм работы тиристорных и симисторных стабилизаторов точно такой же, как и у релейных - плата управления подает сигнал, электронный ключ (тиристорный или симисторный) срабатывает - задействован необходимый отвод . Тихо, молниеносно. Говоря простым языком, тиристор - это электронный переключатель. Он имеет два состояния - открыто и закрыто: подавая ему сигнал, вы можете контролировать его состояние. Симистор - это разновидность тиристоров, разница между ними не влияет на определяющие технические характеристики стабилизатора.Надежность, быстрота работы, неприхотливость к температурному режиму этих компонентов определили массовое производство стабилизаторов на их основе. Тиристорные или симисторные стабилизаторы могут иметь очень широкие технические характеристики. Приобретая любой тиристорный стабилизатор отечественного производства, вы можете рассчитывать на 7-10 лет его эксплуатации.

Инверторные стабилизаторы напряжения

Принцип работы инверторного стабилизатора заключается в двойном преобразовании проходящего через него тока.В таких стабилизаторах нет трансформатора, его место занимает цепочка устройств: входной фильтр, выпрямитель, конденсаторы, инвертор и система управления.

Проходя через эту цепь, ток фильтруется от помех, преобразуется в постоянный ток, а затем обратно в переменный ток. Это позволяет добиться идеальной формы волны тока и напряжения на выходе, а скачки напряжения поглощаются конденсаторами. Это усовершенствованный тип регуляторов напряжения: они способны работать в очень широком диапазоне входных напряжений с очень высокой точностью.Однако были и недостатки: перегрузочная способность практически отсутствует, а транзистор IGBT, являющийся основой надежного инвертора, очень дорогой.

Какой стабилизатор выбрать: импортный или отечественный?

Стабилизаторы импортного производства на российском рынке представлены в основном китайскими приборами. У них очень привлекательная цена, но на этом их преимущества заканчиваются. Сомнительное качество электронных компонентов, минимальный запас прочности деталей, неаккуратная сборка и, как следствие, небольшой срок службы, которого едва хватает на гарантийный срок.Как только недобросовестные продавцы этих устройств не умудряются скрыть страну-производителя. Одна из таких уловок - ввоз партии через страны Балтии - отметка в документах о стране импорта позволяет заявить о балтийском происхождении стабилизаторов (знаменитых латвийских стабилизаторов). Еще один способ ввести покупателя в заблуждение - иметь отечественную торговую марку и называть стабилизатор китайской сборки отечественным, не указывая, что это только отечественная марка, а сборка и комплектующие, включая трансформатор, вовсе не отечественные.

Но есть и действительно качественные импортные аппараты: итальянские стабилизаторы Ortea или Oberon. Однако по текущему курсу евро они сильно уступают по цене своему аналогу - стабилизатору Сатурн, который им абсолютно не уступает по качеству. А по некоторым характеристикам, например, перегрузочная способность даже превосходит. Стабилизаторы немецких производителей в нашей стране практически не представлены. Разумный человек их не купит за те деньги, которые за них просят.

Таким образом, можно с уверенностью сказать, что

А качественный стабилизатор по относительно доступной цене в большинстве случаев будет отечественным.

Как «на глаз» определить качество стабилизатора и срок его службы?

Ответ прост: по весу. Российский трансформаторный стабилизатор 10 кВА со средними техническими характеристиками весит не менее 30 кг. Стабилизатор с хорошими техническими характеристиками, например Progress 10000L, весит 43 кг. Большая часть этого веса приходится на трансформатор, а это означает, что он гарантированно выдерживает номинальную мощность и диапазон входного напряжения.Мощный магнитопровод из специальной трансформаторной стали и резерв намотки гарантируют длительный срок службы. Поэтому, если вы видите трансформаторный стабилизатор мощностью 10 000 ВА и при этом его вес составляет всего 20 кг, следует задуматься о его надежности и сроке службы.

Качественный трансформаторный стабилизатор не может быть легким.

В случае инверторного стабилизатора убедитесь, что он выполнен на транзисторах IGBT: это гарантия его надежности и соответствия паспортным характеристикам.

Выбор мощности стабилизатора

Самый надежный способ выбора мощности стабилизатора - измерение с ежесекундной записью в течение дня

Расчет мощности стабилизатора для потребителей электроэнергии

Мощность стабилизатора (ВА) = сумма мощности всех потребителей (Вт) * коэффициент одновременности / коэффициент нагрузки + запас 15%

Проанализируем эту формулу:

Расчет мощности стабилизатора для входного автоматического выключателя

Мощность стабилизатора (ВА) = 220 (Вольт) * номинальный ток входной машины (Ампера)

Входная цепь выключатель - это не только последняя ступень защиты от короткого замыкания, но и физический ограничитель тока, который вы имеете право потреблять по согласованию с сбытовой организацией.Устанавливаются неспроста, но исходя из мощности трансформатора в поселке, сечения подводящих кабелей и общего состояния электрооборудования поселка. Поэтому их часто запечатывают.

Отсюда вывод, что нельзя потреблять ток больше, чем позволяет входной автоматический выключатель - он просто отключится.

На фото мы видим очень качественную и педантичную установку: двухполюсный автоматический выключатель на входе расположен в водонепроницаемом щите на столбе, затем счетчик и пара автоматических выключателей после счетчика.Каждое из этих устройств имеет номинальный ток, на который оно рассчитано.

На этом фото мы видим символы «C32» на выключателе. Они означают, что эта машина имеет характеристику «C» и рассчитана на номинальный ток 32 Ампера. Номинальное напряжение в наших сетях 220 Вольт, поэтому номинальная мощность этой машины = 32 А * 220 В = 7040 ВА.

Казалось бы, здесь нет смысла ставить стабилизатор мощнее 8 кВА, ведь машина пропускает всего 7 кВА.Уловка заключается в характеристике "C".

Характеристика автоматического выключателя - это зависимость скорости отключения от перегрузки. Эта тема очень обширная, короче скажем так, что характеристика C подразумевает мгновенное отключение при превышении номинального тока автомата не менее чем в 8-10 раз при 25 ° C. График показывает, что при четырехкратной перегрузке отключение произойдет от 4 до 8 секунд! Это означает, что пусковые токи для этой машины совершенно не нужны.А если перегрузить автомат характеристики С в 1,5 раза, он выключится через 40 минут, и это при температуре 25 ° С. При низких температурах отключение будет еще медленнее. То есть, если на улице морозно, и вы перегрузили свой автомат характеристики «С» на 25%, он, скорее всего, вообще не выключится. Стабилизаторов с подобной перегрузочной способностью нет.

Перегрузочная способность стабилизатора должна более чем перекрывать пусковые токи электродвигателей!

Что такое байпас и зачем он нужен?

Байпас - это переключающее устройство для переключения источника питания в обход стабилизатора.

Зачем нужна эта функция?

  • Работа не инверторный сварочный аппарат . Работать трансформаторным сварочным аппаратом через стабилизатор невозможно.
  • Подключение нагрузок, превышающих номинальную мощность стабилизатора.
  • Неисправен стабилизатор.

Сегодня производители стабилизаторов продают байпасы в следующих формах:

  • Ручной внешний байпас ... Обычно это двухпозиционный кулачковый переключатель в отдельном корпусе с клеммной колодкой.Эти байпасы производятся производителями стабилизаторов «Лидер» и «Прогресс». Преимущество: для монтажа / демонтажа стабилизатора не нужно отключать питание и затем подключать входные и выходные провода. Достаточно отсоединить три провода от клеммной колодки стабилизатора: при включенном байпасе они будут обесточены. Наружные байпасы можно использовать со стабилизаторами любого производителя. Недостаток: дополнительные, пусть и небольшие затраты.
  • Ручной встроенный байпас ... Могут выполняться на автоматических выключателях (стабилизаторы Системы и Энергия) или на магнитном контакторе (стабилизаторы Прогресс, Каскад и Сатурн). Достоинства: эстетично (провода от стабилизатора до байпаса не болтаются), дешевле (не нужен отдельный корпус, исключены клеммник и дополнительные провода). Недостаток: при снятии стабилизатора потребуется подключить входной и выходной провода.
  • Автоматический встроенный байпас ... Это программно-аппаратный комплекс, который по заданному алгоритму переключает питание в обход стабилизатора.Сегодня некоторые стабилизаторы напряжения Lider оснащены автоматическими байпасами. Автоматический байпас Lider сработает в случае неисправности стабилизатора, при его перегрузке, перегреве и при падении входного напряжения ниже допустимого порога. При отключении стабилизатора на верхнем пределе входного напряжения байпас не будет активирован - нагрузка просто будет обесточена. Недостатки: автоматический обход не аналогичен ручному: не удастся обойти стабилизатор по желанию.Если стабилизатор не у вас на глазах, вы можете очень долго не узнать, что он находится в аварийном состоянии и работает в байпасе.

Выбор диапазона входного напряжения стабилизатора

Как правило, стабилизатор имеет два диапазона напряжения - номинальное и максимальное.

При выборе стабилизатора вы должны полагаться на его номинальный диапазон входного напряжения

Каждый конкретный регулятор разработан для непрерывной непрерывной работы в номинальном диапазоне входного напряжения.Все основные характеристики устройства (мощность, погрешность, уровень шума и др.) Указаны в паспорте исходя из его работы в номинальном диапазоне входного напряжения. Это означает:

Чем шире диапазон номинального входного напряжения стабилизатора, тем лучше

Однако диапазон входного напряжения стабилизатора напрямую зависит от его цены. Чем шире, тем дороже. Поэтому, купив мультиметр, можно попробовать сэкономить на стабилизаторе. Выполните серию измерений напряжения в разные дни недели, включая выходные, и в разное время дня, в том числе ночью.Даже сделав несколько замеров, оставьте себе запас диапазона, так как напряжение может меняться со сменой времен года, особенно зимой.

Насколько важна точность стабилизации?

Для большинства бытовых приборов достаточно точности стабилизации 3-5%.

Исключение составляют системы освещения на лампах накаливания, электроника для газовых отопительных котлов, hi-fi и hi-end техника. Для этих устройств лучше выбирать стабилизаторы с погрешностью выходного напряжения 1.5% или меньше.

телевизоров, холодильников, насосов, кондиционеров, стиральных машин, в общем вся бытовая техника не требует высокоточных стабилизаторов: 2,5-3% погрешности оптимально, 5% допустимо.

Расширяем горизонты:

1. Очень интересная статья про автоматические выключатели
2. Подключаем стабилизатор и дифавтомат
3. Люди мучаются с автоматом

Электронный или электромеханический. Электромеханическое и электронное УЗО для квартиры, что лучше? Отличия в эксплуатации

Для защиты от утечек тока используются дифференциальные токовые выключатели или устройства защитного отключения (УЗО).В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако под общим наименованием могут продаваться устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные варианты подключения шин и проводов, но принципиальное значение имеет конструкция УЗО выпуска ... Он может быть электромеханическим или электронным.Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.

Чем отличается электромеханическое УЗО от электронного
УЗО и дифавтоматы

(это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные ... Это никак не влияет на рабочие параметры и характеристики. Многие сразу задаются вопросом: а чем они отличаются? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если в поврежденном месте появится ток утечки, вне зависимости от напряжения в сети или нет... Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при наличии сетевого напряжения. То есть для полноценной работы устройству остаточного тока электронного типа требуется внешний источник питания.Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.

Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов. А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, и появилась утечка тока - УЗО заработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.


На фото слева - УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, многие пользователи ответят примерно так: при наличии напряжения в сети электронное УЗО сработает.Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, то брать ток утечки негде. А какие вы знаете чрезвычайные ситуации, когда может исчезнуть напряжение в доме или квартире или, как говорят в народе, «нет света»? Это может быть авария на линии, подходящей к дому, это могут быть ремонтные работы электросетей, а может быть другая очень распространенная проблема - прогорание нулевого провода в доске пола. Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения.Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте себе, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу станка, произойдет течь и УЗО должно сработать. Но точно электронный УЗО не подойдет, так как на его электронную плату с усилителем приходит только "фаза" без нуля, питания нет, поэтому электронная плата не будет фиксировать результирующий ток утечки, импульс отключения будет не будет отправлен в механизм отключения, и УЗО не выключится.Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации УЗО электронного не сработает.

Еще одна распространенная проблема - скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения - это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже - 380 Вольт. Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства.Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но если произойдет утечка тока, ситуация может стать плачевной для человека - из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО кнопкой «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Итак, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффавтоматика могут потерять свои защитные функции. Вышеуказанные проблемы не опасны для электромеханических защитных устройств. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (RCBO) сработает в любом случае, если есть утечка тока в сети.

Как отличить электромеханическое УЗО от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не зная об особенностях.Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, это не так, ничего сложного здесь нет.

Обратите внимание на схему на корпусе УЗО

Самый простой и надежный способ - изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между показанными схемами электромеханического УЗО и электронного есть небольшие различия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, которое подключено к вторичной обмотке. Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:

.

Дифференциальный трансформатор обозначается прямоугольником (иногда овалом) вокруг фазного и нулевого проводов.От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.


Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.


Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.


Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это такая же электронная плата с усилителем. Кроме того, вы можете видеть, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже). Это как раз тот внешний источник питания, который необходим для полноценной работы УЗО такого типа. Не будет блока питания, и УЗО работать не будет. Независимо от того, есть утечка или нет.


Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.Настоятельно рекомендуем приобрести УЗО или диффузионный автомат электромеханического типа.

Здравствуйте, дорогие гости и читатели сайта «Записки электрика».

Итак, в одной из групп квартир произошел нулевой разрыв. При этом в посудомоечной машине произошла неисправность в виде замыкания фазы на ее корпус, т.е. опасный для жизни потенциал «вышел» на токопроводящий корпус машины. Если в такой ситуации человек (не дай Бог) прикоснется к корпусу станка, то электронный дифавтомат не заработает из-за отсутствия питания его внутренней цепи, и человек получит удар током.

Прочтите следующие статьи о последствиях поражения электрическим током:

Конечно, вероятность появления вышеприведенного примера очень мала. Необходимо, чтобы в один момент обрывался и ноль, и в электрическом устройстве замыкалась фаза, но все же это нужно учитывать.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. Но для электронных устройств конструкция более сложная и вероятность ее выхода из строя намного больше, например, когда могут выйти из строя полупроводниковые элементы или микросхема.

Что выбрать? Электронное УЗО или электромеханическое?

Отсюда напрашивается логический вывод, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но они не менее распространены, так как по стоимости ниже электромеханических. Тем не менее, я рекомендую всем подобным устройствам использовать электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы оснащены функцией защиты от перенапряжения, т.е.е. если напряжение на его выводах превысит 240 (В), он автоматически выключится. Примером такого дифавтомата может быть АВДТ-63М от EKF. Но лично для защиты от перенапряжения рекомендую использовать специально разработанные для этого устройства, например, и.

Как отличить электромеханическое УЗО от электронного?

Как отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные горожане, и даже коллеги-электрики.К сожалению, большинство продавцов в магазинах и торговых центрах тоже не знают ответа на этот вопрос.

Так что есть несколько способов. Обратите внимание, что все вышеперечисленные способы выполняются при отключенных от сети устройствах.

1. Схема на корпусе УЗО

Самый первый, но не самый простой способ - рассмотреть схему, изображенную на корпусе УЗО.

Для электромеханических УЗО на схеме показан дифференциальный трансформатор, вторичная обмотка которого напрямую подключена к поляризованному реле.Реле обычно обозначается прямоугольником или квадратом. Пунктирная линия от него - механическое соединение с триггером УЗО. На схеме отсутствуют соединения (линии) с сетевым напряжением.

Вот, например, УЗО электромеханическое ВД1-63 16 (А), 30 (мА) от ИЭК.

Еще один пример электромеханического УЗО VD1-63 16 (А), 30 (мА) от TDM.

Как видите, схемы абсолютно одинаковые.

Для электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу). Также вы увидите линии, по которым берется питание для этой платы: от фазы и нуля.

Вот, например, электронный дифавтомат AVDT32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один тип устройства от другого не совсем прост, и без должного опыта легко ошибиться. Поэтому предлагаю перейти к следующим методам, которые дадут 100% верный результат.

2. Тест батареи

Для этого метода требуются батарейки, или, проще говоря, батарейки. Можно использовать хоть пальчиковый «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Корона» 9 (В), в общем любые батарейки, которые найдешь под рукой - только для того, чтобы они были заряжены...

Включите УЗО или дифавтомат. Подключим два провода к одному из его полюсов. Например, один провод идет ко входу (1), а другой провод - к выходу (2) того же полюса.

Затем подключаем эти два провода к клеммам АКБ: «+» к клемме (1), «-» к клемме (2).

Когда провода замкнуты на клеммы батареи, ток разряда батареи начинает течь через замкнутые полюсные контакты.Во вторичной цепи дифференциального трансформатора индуцируется импульсный ток, который запускает поляризованное реле. Реле воздействует на триггер и УЗО отключается.

Если УЗО выключилось, значит оно электромеханическое, если не выключилось, то поменяйте полярность АКБ и повторите проверку.

Если на этот раз выключить УЗО, то оно электромеханическое, если еще раз не выключилось, то оно электронное и не работает из-за отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит средних размеров и поднесите его к корпусу УЗО или дифавтомата.

Естественно УЗО должно быть включено. Слегка проведите магнитом по передней панели и по бокам корпуса.

Если работает УЗО, то электромеханическое, если нет, то электронное.

По традиции посмотрите видео по материалу этой статьи:

П.С. Вот и все.Надеюсь, эта статья будет вам полезна. Спасибо за внимание.

УЗО (устройство защитного отключения) Электромонтажное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции проводов или электроприборов.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов.УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото изображено двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА. УЗО с такими характеристиками подходит для установки в подъезде практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель.Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиту человека на 30 мА. Но такие устройства защиты не получили широкого распространения из-за их дороговизны.

Кроме того, в случае отключения трудно определить, является ли неисправность коротким замыканием или утечкой тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подходит любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. ... Фотография такого УЗО дана в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры


электромеханическое или электронное УЗО

выпускаются в двух исполнениях - электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика УЗО электромеханическое УЗО электронное
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Допуск рабочего тока высокий низкий
КПД при обрыве нулевого провода или при падении сетевого напряжения ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большие во много раз меньше

Как видно из таблицы, при отсутствии ограничений по габаритным размерам нужно выбирать УЗО электромеханическое.Электронное УЗО незаменимо при установке на отдельный электроприбор, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для желающих сделать более осознанный выбор я свел в таблицу все основные технические характеристики УЗО.

Таблица основных технических характеристик УЗО
Признак Обозначение Кол-во Примечание
Рабочее напряжение IN 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети - на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, I∆n мА 5 В ПУЭ нет инструкции по монтажу, но ее можно найти в рекомендациях по использованию электроприборов, например, теплые полы
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In AND 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im AND 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который может выдержать УЗО кратковременно в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключать нагрузку
Периодичность проверок месяц 1 Для простой проверки просто нажмите кнопку «Проверка УЗО».Для диагностики времени отклика требуется специальный прибор
Рабочая температура ° C минус 25 - +40 Рабочая температура, при которой разрешена работа УЗО
Конструктивные характеристики Электромеханический Более надежный, дешевый, но более крупный электронный УЗО
Электроника Современные УЗО, дорогие, маленькие
Форма рабочего тока AS Отключение при медленном или резком нарастании синусоидального тока утечки
И Срабатывает, если синусоидальный или пульсирующий ток утечки постоянного тока нарастает медленно или внезапно
IN Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или внезапно
Способ установки Предназначен для монтажа на DIN-рейку в щите Предназначен для установки в электрощитах квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электрического устройства или, в случае старой электропроводки, для предотвращения ложных тревог из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур электроприбора

На лицевой стороне УЗО всегда есть маркировка с основными техническими характеристиками.Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Схема подключения УЗО в панели приборов

УЗО в щитке четвертной разводки подключается сразу после счетчика в разрыв между нулевым и фазным проводами, идущими к выключателям.

Провода от счетчика подключаются поверх УЗО. Фазный провод L - к левому контакту, а нулевой N - к правому. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип работы УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх), через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно компенсируются. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу протекает ток, больший, чем через фазный провод, в магнитопроводе трансформатора появляется магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины, чтобы УЗО отключилось и отключило питание проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданное значение ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО ничем не отличается от электромеханического и отличить их можно только по маркировке или схеме, нанесенной на корпус.Принцип действия обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита установлена ​​электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разности токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Установка УЗО в экран на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Это металлическая пластина шириной 35 мм, изогнутая таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах » с обозначением Т35 .


Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фотографии показана DIN-рейка старого образца, когда она была профилем из алюминиевого сплава.


DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два фиксатора - стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, нужно надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенный ниже отходящего проводника, в ушко подвижного фиксатора и надавить на него. Защелка выйдет из зацепления, и нижняя часть УЗО свободно отойдет от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем должно быть обесточено.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

Как уже говорилось, УЗО бывают двух типов - электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Обычному потребителю без определенных знаний и навыков разобраться, какое УЗО перед ним электронное или электромеханическое, очень сложно.

Как их отличить? Вам нужны для этого какие-нибудь инструменты или устройства?

Всего можно выделить три основных способа отличить УЗО:

  • по схеме на корпусе УЗО
  • с аккумулятором
  • с магнитом

По схеме на корпусе УЗО

На корпусе всех современных УЗО изображена его электрическая схема.Если его нет на передней части корпуса, посмотрите на верхнюю часть.

Электронная схема УЗО несколько отличается от электромеханической схемы. Если вы знаете эти отличия, то легко сможете распознать тип УЗО перед покупкой.

Схема электромеханического УЗО:

  • нарисованный дифференциальный трансформатор
  • нарисовано реле, имеющее связь с трансформатором
  • нарисован отключающий механизм
  • также отображается кнопка ТЕСТ

Пример такой схемы:

Электронная цепь УЗО:

Элементы, которые показаны на электронной схеме УЗО, практически такие же, как указанные на электромеханической.Какая разница? И состоит он в дополнительной электронной плате.

Нарисовывается в виде прямоугольника или треугольника, устанавливается между дифференциальным трансформатором и реле.

К этому элементу подходят два проводника - фазный и нулевой, то есть 220В. Это внешний источник питания, необходимый для работы электронного УЗО.

Проверка УЗО с помощью аккумулятора

Необходимый инвентарь для проверки:

  • батарейка (палец или корона)
  • два провода длиной 10-15 см

Процесс проверки выглядит следующим образом.Подключите один из проводов к верхнему контакту УЗО, другой провод - к нижнему контакту. Главное, чтобы контакт был однополюсным, т.е. либо одноименной фазы (если это 3-х фазное УЗО), либо нулевой. И замкнуть провода на плюс и минус аккума.

Если УЗО не выключилось, переверните полюса проводов на АКБ. Если на этот раз не сработало, значит УЗО электронное.

Отключение УЗО означает, что оно электромеханического типа.

Использование магнита для проверки УЗО

Этот метод не совсем точен, но иногда его можно использовать. Включите УЗО и проведите им магнитом по корпусу. Прикасаться магнитом к разным местам корпуса нужно, так как у разных производителей дифференциальный трансформатор в разных частях УЗО (правый, средний или левый).

Магнитное поле в обмотке дифференциального трансформатора должно создавать ток, который приведет к срабатыванию реле и срабатыванию УЗО.В таком случае УЗО электромеханическое, если нет - электронное. Но рассчитывать на стопроцентный результат такой проверки не стоит.

Основной особенностью электромеханических устройств является их работа вне зависимости от того, есть напряжение в сети или нет.

Тока утечки будет вполне достаточно для работы оборудования, в это время во вторичной обмотке трансформатора возникает ток, что является причиной срабатывания реле, и соответственно триггера.

Для работы электронного УЗО без напряжения не обойтись, в силу совершенно иных принципов работы.

Внутри них есть усилитель и плата для него, срабатывающая при наличии даже небольшого тока во вторичной обмотке. Плата увеличивает доступный ток и передает импульс, достаточно сильный, чтобы активировать реле.

Именно поэтому в конструкции таких УЗО присутствует трансформатор меньшего размера.

Электромеханические агрегаты

имеют простую, но в то же время более надежную конструкцию, поэтому в процессе эксплуатации они реже ломаются.Но можно отключить электронное устройство при малом импульсе в сети.

В этом случае потребуется замена микросхемы или полупроводников. Несмотря на это, большая популярность электронных УЗО обусловлена ​​их более низкой стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков напряжения. Как только произойдет скачок, он отключится.

Есть несколько других способов отличить эти два типа УЗО.

Самое сложное - посмотреть на схему внутри. Если это электромеханическое устройство, то на его схеме будет изображен трансформатор дифференциального типа, у которого вторая обмотка подключена непосредственно к реле.

Реле схематично можно представить в виде квадрата, иногда прямоугольника. Связь с сетью, питающей узел, не следует показывать схематично.

Если рассматривать схематическое изображение УЗО электрического типа, то плата на нем будет изображена в виде треугольника.На схеме показаны линии от блока питания.

Можно использовать простую батарею, чтобы отличить одно устройство от другого. Включаем оборудование и двумя проводами подключаем к нему его столбы.

Таким образом, мы провоцируем скачок тока, в результате которого, если это УЗО электромеханическое, реле выключится. Соответственно, если отключения не произошло, то у нас электронная версия.

Если у вас нет под рукой аккумулятора, найдите постоянный магнит среднего размера и поднесите его к корпусу рассматриваемого оборудования.В этом случае обязательным условием является включенное состояние агрегата. Переместите магнит вдоль боковой и передней панели. Если реле не срабатывает перед вами электронное оборудование, а если работает - электромеханическое.

Пишите комментарии, дополнения к статье, может я что то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Avdt 32 электромеханический или электронный. Узо электронный или электромеханический. Внешний источник питания

Для защиты от утечек тока используются дифференциальные токовые выключатели или устройства защитного отключения (УЗО).В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако под общим наименованием могут продаваться устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные варианты подключения шин и проводов, но принципиальное значение имеет конструкция УЗО выпуска ... Он может быть электромеханическим или электронным.Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.

Чем отличается электромеханическое УЗО от электронного
УЗО и дифавтоматы

(это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные ... Это никак не влияет на рабочие параметры и характеристики. Многие сразу задаются вопросом: а чем они отличаются? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если в поврежденном месте появится ток утечки, вне зависимости от напряжения в сети или нет... Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при наличии сетевого напряжения. То есть для полноценной работы устройству остаточного тока электронного типа требуется внешний источник питания.Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.

Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов. А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, и появилась утечка тока - УЗО заработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.


На фото слева - УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, многие пользователи ответят примерно так: при наличии напряжения в сети электронное УЗО сработает.Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, а значит, утечку тока взять негде. А какие вы знаете чрезвычайные ситуации, когда может исчезнуть напряжение в доме или квартире или, как говорят в народе, «нет света»? Это может быть авария на подходящей к дому линии, это могут быть ремонтные работы электросетей, а может быть другая очень распространенная проблема - прогорание нулевого провода в доске пола.Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения. Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте себе, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу станка, произойдет течь и УЗО должно сработать. Но точно электронный УЗО не подойдет, так как на его электронную плату с усилителем приходит только "фаза" без нуля, нет источника питания, поэтому электронная плата не будет фиксировать результирующий ток утечки, импульс отключения будет не будет отправлен в механизм отключения, и УЗО не выключится.Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации УЗО электронного не сработает.

Еще одна распространенная проблема - скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения - это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже - 380 Вольт. Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства.Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но если произойдет утечка тока, ситуация может стать плачевной для человека - из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете даже не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО кнопкой «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Итак, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффавтоматика могут потерять свои защитные функции. Вышеуказанные проблемы не опасны для электромеханических защитных устройств. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (RCBO) сработает в любом случае, если есть утечка тока в сети.

Как отличить электромеханическое УЗО от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях.Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, это не так, ничего сложного здесь нет.

Обратите внимание на схему на корпусе УЗО

Самый простой и надежный способ - изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между показанными схемами электромеханического УЗО и электронного есть небольшие различия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, которое подключено к вторичной обмотке. Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:

.

Дифференциальный трансформатор помечен прямоугольником (иногда овалом) вокруг фазного и нулевого проводов.От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.


Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.


Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.


Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это такая же электронная плата с усилителем. Кроме того, вы можете видеть, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже). Это как раз тот внешний источник питания, который необходим для полноценной работы УЗО такого типа. Не будет блока питания, и УЗО работать не будет. Независимо от того, есть утечка или нет.


Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.Настоятельно рекомендуем приобрести УЗО или диффузионный автомат электромеханического типа.

Устройства защитного отключения (УЗО) - одно из самых популярных устройств, используемых как строительными корпорациями, так и частными пользователями. Но как можно быть уверенным в правильности выбора? Надеюсь, эта статья поможет вам ориентироваться на рынке УЗО, насыщенном различными моделями.

Устройство остаточного тока. Основы

Устройства защитного отключения (УЗО) или устройства дифференциальной защиты предназначены для защиты людей от поражения электрическим током в случае электрических неисправностей или при контакте с токоведущими частями электроустановки, а также для предотвращения пожаров и пожаров, вызванных: токи утечки и замыкания на землю... Эти функции не присущи обычным автоматическим выключателям, которые реагируют только на перегрузку или.

В чем причина потребности в этих устройствах для пожаротушения?

По статистике причиной около 40% всех возгораний является «замыкание электропроводки».

Во многих случаях общая фраза «короткое замыкание электропроводки» часто обозначается утечкой электрического тока, которая возникает из-за старения или повреждения изоляции. В этом случае ток утечки может достигать 500 мА.Экспериментально установлено, что при протекании тока утечки именно такой силы (а что такое полампер?) Ни тепловой, ни электромагнитный расцепители на ток такой силы просто не реагируют - хотя бы по той причине, что они не предназначены для этого) максимум на полчаса через мокрые опилки самовозгораются. (И это касается не только опилок, но вообще любой пыли.)

Как устройства дифференциальной защиты защищают вас и меня от поражения электрическим током?

Если человек прикоснется к токоведущей части, по его телу будет протекать ток, значение которого является частным от деления фазного напряжения (220 В) на сумму сопротивлений проводов, заземления и самого тела человека: Иперс = Uph / (Rпр + Rz + Rpers).В этом случае сопротивлениями заземления и проводки по сравнению с сопротивлением человеческого тела можно пренебречь, последнее можно принять равным 1000 Ом. Следовательно, рассматриваемое значение тока будет 0,22 А или 220 мА.

Из нормативной и справочной литературы по охране труда и технике безопасности известно, что минимальный ток, протекание которого уже ощущается организмом человека, составляет 5 мА. Следующее стандартизированное значение - это так называемый ток без отключения, равный 10 мА.Когда по телу человека протекает ток такой силы, происходит спонтанное сокращение мышц. Электрический ток 30 мА уже может вызвать паралич дыхания. Необратимые процессы, связанные с кровотечением и сердечной аритмией, начинаются в организме человека после протекания по телу тока 50 мА. Возможен летальный исход при воздействии тока 100 мА. Очевидно, что уже надо быть защищенным от тока, равного 10 мА.

Так, своевременная реакция автоматики на ток менее 500 мА защищает объект от возгорания, а на ток менее 10 мА - защищает человека от последствий случайного прикосновения к токоведущим частям.

Также известно, что за токоведущую часть, находящуюся под напряжением 220 В, можно спокойно продержаться 0,17 с. Если токоведущая часть находится под напряжением 380 В, время безопасного прикосновения сокращается до 0,08 с.

Проблема в том, что такой небольшой ток и даже за ничтожно малое время не способен исправить (и, конечно же, выключить) обычные защитные устройства.

Таким образом, родилось такое техническое решение, как ферромагнитный сердечник с тремя обмотками: - «токоподвод», «токоподвод», «управление».Ток, соответствующий фазному напряжению, подаваемому на нагрузку, и ток, протекающий от нагрузки в нейтральный проводник, индуцируют магнитные потоки противоположных знаков в сердечнике. При отсутствии утечек в нагрузке и в защищаемом участке проводки общий расход будет равен нулю. В противном случае (прикосновение, повреждение изоляции и т. Д.) Сумма двух потоков станет ненулевой.

Поток, возникающий в сердечнике, индуцирует электродвижущую силу в обмотке управления. Реле подключено к обмотке управления через прецизионное устройство фильтрации всех видов помех.Под действием ЭДС, возникающей в обмотке управления, реле размыкает фазную и нулевую цепи.

Во многих странах использование УЗО в электроустановках регулируется нормами и стандартами. Так, например, в РФ - принят в 1994-96 гг. ГОСТ Р 50571.3-94, ГОСТ Р 50807-95 и др. Согласно ГОСТ Р 50669-94 УЗО в обязательном порядке устанавливается в электросетях мобильных зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания. .В последние годы администрациями крупных городов в соответствии с государственными стандартами и рекомендациями Главгосэнергонадзора приняты решения по оснащению фонда жилых и общественных зданий этими устройствами (в Москве - Распоряжение Правительства Москвы № 868-РП от 20.05.94 г.).

УЗО бывают разные .... Трехфазные и однофазные ...

Но на этом деление УЗО на подклассы не заканчивается ...

На данный момент на российском рынке представлены 2 принципиально разные категории УЗО.

1. Электромеханический (независимый от сети)

2. Электронный (зависит от сети)

Рассмотрим отдельно принцип работы каждой из категорий:

УЗО электромеханические

Предки УЗО - электромеханические. Принцип точной механики, т.е. заглянув внутрь такого УЗО, вы не увидите компараторов операционных усилителей, логики и тому подобного.

Состоит из нескольких основных компонентов:

1) Так называемый трансформатор тока нулевой последовательности, его назначение - отслеживать ток утечки и передавать его с определенным Ktr на вторичную обмотку (I 2), I ut = I 2 * Ktr (очень идеализированная формула , но отражающие суть процесса).

2) Чувствительный магнитоэлектрический элемент (запираемый, т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние - защелку) - играет роль порогового элемента.

3) Реле - обеспечивает отключение при срабатывании защелки.

Этот тип УЗО требует высокоточной механики чувствительного магнитоэлектрического элемента. В настоящее время только несколько мировых компаний продают электромеханические УЗО. Стоимость их намного выше, чем цена электронных УЗО.

Почему электромеханические УЗО получили распространение в большинстве стран мира? Все очень просто - этот тип УЗО сработает при обнаружении тока утечки на любом уровне напряжения в сети.

Почему этот фактор (независимость от уровня сетевого напряжения) так важен?

Это связано с тем, что при использовании исправного (исправного) электромеханического УЗО мы гарантируем в 100% случаев срабатывание реле и, соответственно, отключение питания потребителя.

У электронных УЗО этот параметр тоже большой, но не равен 100% (как будет показано ниже, это связано с тем, что при определенном уровне сетевого напряжения не будет работать электронная цепь УЗО), а в В нашем случае каждый процент возможен для человеческих жизней (будь то прямая угроза жизни человека при касании проводов, или косвенная, в случае пожара из-за выгорания изоляции).

В большинстве так называемых «развитых» стран электромеханические УЗО являются стандартом и устройством, обязательным для широкого использования.В нашей стране постепенно происходят сдвиги в сторону обязательного использования УЗО, однако в большинстве случаев потребителю не сообщается информация о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Любой строительный рынок наводнен такими УЗО. Стоимость электронных УЗО местами ниже электромеханических до 10 раз.

Недостатком таких УЗО, как уже было сказано выше, является не 100% гарантия, при исправном состоянии УЗО срабатывание его из-за появления тока утечки.Преимущество - дешевизна и доступность.

В принципе, электронное УЗО построено по той же схеме, что и электромеханическое (рис. 1). Отличие заключается в том, что место чувствительного магнитоэлектрического элемента занимает опорный элемент (компаратор, стабилитрон). Чтобы такая схема работала, вам понадобится выпрямитель, небольшой фильтр (возможно, даже КРЕН). Поскольку трансформатор тока нулевой последовательности является понижающим (в десятки раз), тогда также необходима схема усиления сигнала, которая, помимо полезного сигнала, также будет усиливать помехи (или сигнал дисбаланса, присутствующий при нулевой утечке). Текущий).Из вышесказанного очевидно, что момент срабатывания реле в этом типе УЗО определяется не только током утечки, но и напряжением сети.

Если вам не по карману электромеханическое УЗО, то все же стоит взять УЗО электронное, ведь оно работает в большинстве случаев.

Бывают и случаи, когда нет смысла покупать дорогое электромеханическое УЗО. Один из таких случаев - использование стабилизатора или источника бесперебойного питания (ИБП) при питании квартиры / дома.В этом случае нет смысла брать электромеханическое УЗО.

Сразу отмечу, что я говорю о категориях УЗО, их плюсах и минусах, а не о конкретных моделях. Вы можете купить некачественные УЗО как электромеханического, так и электронного типов. При покупке запрашивайте сертификат соответствия, ведь многие электронные УЗО на нашем рынке не сертифицированы.

Трансформатор тока нулевой последовательности (ТТНП)

Обычно это ферритовое кольцо, через которое (внутри) проходят фазный и нейтральный провод, они играют роль первичной обмотки.Вторичная обмотка равномерно намотана на поверхность кольца.

Идеально:

Пусть ток утечки равен нулю. Ток, протекающий через фазовый провод, создает по величине магнитное поле, создаваемое током, протекающим через нейтральный провод, и в противоположном направлении. Таким образом, общий поток муфты равен нулю, а ток, индуцированный во вторичной обмотке, равен нулю.

В момент протекания тока утечки в проводах (ноль, фаза) возникает неравенство токов в результате протекания муфты и индукции тока, пропорционального току утечки, во вторичную обмотку.

На практике через вторичную обмотку протекает ток небаланса, который определяется используемым трансформатором. Требование к ТТНП следующее: ток небаланса должен быть значительно меньше тока утечки, приведенного во вторичную обмотку.

Выбор УЗО

Допустим, вы определились с типом УЗО (электромеханическое, электронное). Но что выбрать из огромного списка предлагаемых товаров?

Выбрать УЗО с достаточной точностью можно по двум параметрам:

Номинальный ток и ток утечки (ток отключения).

Номинальный ток - это максимальный ток, который проходит через фазовый провод. Этот ток легко найти, зная максимальную потребляемую мощность. Просто разделите потребляемую мощность в наихудшем случае (максимальная мощность при минимальном Cos (?)) На фазное напряжение. Ставить УЗО на ток больше номинального тока автомата перед УЗО не имеет смысла. В идеале с запасом берем УЗО на номинальный ток равный номинальному току автомата.

Часто встречаются УЗО

с номинальными токами 10,16,25,40 (А).

Ток утечки (рабочий ток) - обычно 10 мА, если УЗО установлено в квартире / доме для защиты жизни человека, и 100-300 мА на предприятии для предотвращения пожаров при сгорании проводов.

Есть и другие параметры УЗО, но они специфичны и не интересны рядовому потребителю.

Выход

В этой статье были рассмотрены основы понимания принципов работы УЗО, а также методы построения различных типов устройств защитного отключения.И электромеханические, и электронные УЗО безусловно имеют право на существование. имеет свои выразительные достоинства и недостатки.

УЗО (устройство защитного отключения) - Это электроустановочное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции в проводах или электроприборах.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов.УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото изображено двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА. УЗО с такими характеристиками подходит для установки в подъезде практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель.Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиту человека на 30 мА. Но такие устройства защиты не получили широкого распространения из-за их дороговизны.

Кроме того, в случае отключения трудно определить, является ли неисправность коротким замыканием или утечкой тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. ... Фотография такого УЗО дана в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры


электромеханическое или электронное УЗО

выпускаются в двух исполнениях - электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика УЗО электромеханическое УЗО электронное
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Допуск рабочего тока высокий низкий
КПД при обрыве нулевого провода или при падении сетевого напряжения ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большие во много раз меньше

Как видно из таблицы, при отсутствии ограничений по габаритным размерам нужно выбирать УЗО электромеханическое.Электронное УЗО незаменимо при установке на отдельный электроприбор, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для желающих сделать более осознанный выбор я свел в таблицу все основные технические характеристики УЗО.

Таблица основных технических характеристик УЗО
Признак Обозначение Кол-во Примечание
Рабочее напряжение IN 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети - на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, I∆n мА 5 Инструкции по установке в ПУЭ нет, но можно найти в рекомендациях по эксплуатации электроприборов, например, теплый пол
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In AND 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im AND 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который может выдержать УЗО кратковременно в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключать нагрузку
Периодичность проверок месяц 1 Для простой проверки просто нажмите кнопку «Проверка УЗО».Для диагностики времени отклика требуется специальный прибор
Рабочая температура ° C минус 25 - +40 Рабочая температура, при которой разрешена работа УЗО
Конструктивные характеристики Электромеханический Более надежный, дешевый, но более крупный электронный УЗО
Электроника Современные УЗО, дорогие, маленькие
Форма рабочего тока AS Отключение при медленном или резком нарастании синусоидального тока утечки
И Срабатывает, если синусоидальный или пульсирующий ток утечки постоянного тока нарастает медленно или внезапно
IN Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или внезапно
Способ установки Предназначен для монтажа на DIN-рейку в щите Предназначен для установки в электрощитах квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электрического устройства или, в случае старой электропроводки, для предотвращения ложных тревог из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур электроприбора

На лицевой стороне устройства защитного отключения всегда есть маркировка с основными техническими характеристиками.Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Схема подключения УЗО в панели приборов

УЗО в панели четвертной разводки подключается сразу после счетчика в разрыв между нулевым и фазным проводами, идущими к выключателям.

Провода от счетчика подключаются поверх УЗО. Фазный провод L идет к левому контакту, а ноль N к правому контакту. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип работы УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх), через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно компенсируются. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу протекает ток, больший, чем через фазный провод, в магнитопроводе трансформатора появляется магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины, чтобы УЗО отключилось и отключило питание проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданная ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО ничем не отличается от электромеханического и отличить их можно только по маркировке или схеме, нанесенной на корпус.Принцип действия обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита установлена ​​электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разности токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Установка УЗО в экран на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Это металлическая пластина шириной 35 мм, изогнутая таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах », обозначенное Т35 .

Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фотографии показана DIN-рейка старого образца, когда она была профилем из алюминиевого сплава.


DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два фиксатора - стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, нужно надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенный ниже отходящего проводника, в ушко подвижного фиксатора и надавить на него. Защелка откроется, и нижняя часть УЗО свободно отодвинется от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем должно быть обесточено.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

Основной особенностью электромеханических устройств является их работа вне зависимости от того, есть напряжение в сети или нет.

Тока утечки будет вполне достаточно для работы оборудования, в это время во вторичной обмотке трансформатора возникает ток, что является причиной срабатывания реле, и соответственно триггера.

Для работы электронного УЗО без напряжения не обойтись, в силу совершенно иных принципов работы.

Внутри них есть усилитель и плата для него, срабатывающая при наличии даже небольшого тока во вторичной обмотке. Плата увеличивает доступный ток и передает импульс, достаточно сильный, чтобы активировать реле.

Именно поэтому в конструкции таких УЗО присутствует трансформатор меньшего размера.

Электромеханические агрегаты

имеют простую, но в то же время более надежную конструкцию, поэтому в процессе эксплуатации они реже ломаются.Но можно отключить электронное устройство при малом импульсе в сети.

В этом случае потребуется замена микросхемы или полупроводников. Несмотря на это, большая популярность электронных УЗО обусловлена ​​их более низкой стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков напряжения. Как только произойдет скачок, он отключится.

Есть несколько других способов отличить эти два типа УЗО.

Самое сложное - посмотреть на схему внутри. Если это электромеханическое устройство, то на его схеме будет изображен трансформатор дифференциального типа, у которого вторая обмотка подключена непосредственно к реле.

Реле схематично можно представить в виде квадрата, иногда прямоугольника. Связь с сетью, питающей узел, не следует показывать схематично.

Если рассматривать схематическое изображение УЗО электрического типа, то плата на нем будет изображена в виде треугольника.На схеме показаны линии от блока питания.

Можно использовать простую батарею, чтобы отличить одно устройство от другого. Включаем оборудование и двумя проводами подключаем к нему его столбы.

Таким образом, мы провоцируем скачок тока, в результате которого, если это УЗО электромеханическое, реле выключится. Соответственно, если отключения не произошло, то у нас электронная версия.

Если у вас нет под рукой аккумулятора, найдите постоянный магнит среднего размера и поднесите его к корпусу рассматриваемого оборудования.В этом случае обязательным условием является включенное состояние агрегата. Переместите магнит вдоль боковой и передней панели. Если реле не срабатывает перед вами электронное оборудование, а если работает - электромеханическое.

Пишите комментарии, дополнения к статье, может я что то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Устройства защитного отключения бывают двух типов по принципу внутреннего устройства. Это электромеханические и электронные.Это касается и дифавтоматов, поскольку УЗО являются их составной частью. Различный принцип внутреннего устройства этих устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой - не может, что может привести к плачевным последствиям. Поэтому еще до покупки нужно знать, как их отличить.

Отличить электромеханическое УЗО от электронного можно тремя способами.Это соответствует схеме подключения, которая изображена на корпусе устройства, с использованием обычного аккумулятора и постоянного магнита. Давайте подробнее рассмотрим каждый метод ниже.

1. С помощью электрической схемы, которая изображена на корпусе устройства.

Я считаю, что это самый простой способ различить их, так как для этого не нужны никакие дополнительные элементы и инструменты. Здесь главное запомнить отличия схем и все.

Если вы возьмете в руки какое-либо УЗО или дифавтомат, то на его корпусе вы обязательно найдете схему их внутреннего устройства. На самом деле существует два типа схем. Это один тип для электромеханического типа и второй тип для электронного типа. Хотя у каждого типа схемы есть небольшие отличия, они не столь значительны.

В двух словах: электромеханическое УЗО или дифавтомат состоит из дифференциального трансформатора и поляризованного реле. Если в контролируемой цепи возникает ток утечки, он генерирует ток во вторичной обмотке дифференциального трансформатора.Этот дифференциальный ток вызывает срабатывание реле, которое воздействует на триггер, вызывая срабатывание устройства.

Итак, на схеме нам нужно найти дифференциальный трансформатор и поляризованное реле. Первый обозначен овалом вокруг фазного и нейтрального проводов, а реле обозначено квадратом или прямоугольником. Реле с трансформатором соединены посредством вторичной обмотки, которая показана сплошной линией. Пунктирная линия указывает механическую связь со спусковым крючком.Также на схеме часто изображается кнопка «Тест», но ее нет на представленном на фото дифавтомате.

На фото ниже я подписал необходимые элементы на схеме.

Электронные УЗО и дифавтоматы

имеют немного другую схему подключения на корпусе. Из названия можно понять, что работой таких устройств управляет электронная плата.

В двух словах: Если в управляемой цепи возникает ток утечки, то он поражает ток во вторичной обмотке дифференциального трансформатора.Этот дифференциальный ток улавливается электронной платой, усиливает его и создает импульс, от которого срабатывает реле. Реле уже воздействует на триггер, тем самым отключая устройство.

Электронные элементы намного компактнее, поэтому такие УЗО и дифавтоматы зачастую меньше по размеру. На рынке представлены электронные одномодульные устройства защиты, размером с однополюсный автоматический выключатель.

Здесь, на схеме, нам нужно помимо дифференциального трансформатора и реле найти плату электронного усилителя.Обозначается треугольником. Также ни одна плата не работает без питания, поэтому на схеме есть дополнительные линии для ее питания. На фото ниже я подписала все необходимые элементы.

В результате получаем:

  • Если на схеме над нейтралью и фазой проводов (дифференциальный трансформатор) изображен овал и квадрат (реле), соединенные сплошной линией, то перед вами УЗО электромеханическое или дифавтомат.
  • Если на схеме изображен овал над нейтральным и фазным проводниками (дифференциальный трансформатор) и квадрат (реле), соединенный сплошной линией через треугольник (плата усилителя), к которому подключены две силовые линии, то перед вами электронное УЗО. или дифавтомат.

2. Второй способ отличить электромеханическое УЗО от электронного - использовать аккумулятор.

Хотя этот вариант и надежен, мне он кажется более сложным, так как с собой нужно иметь заряженный аккумулятор, два провода и отвертку. Также в магазине, думаю, вам в руки не дадут девайс, чтобы можно было к нему что-то подключить и поэкспериментировать. Еще много защитных устройств продаются в запечатанной упаковке (коробке), которую также нельзя будет открыть в магазине.

Однако этот метод имеет право на жизнь и я вам об этом расскажу. Например, на фото я использую RCBO от Schneider Electric.

Здесь все просто. Надо сверху к единице, например к нулевому полюсу прикрутить один провод. Второй провод прикрутите к нижнему нулевому полюсу. Затем взвести ручку управления, т.е. включить УЗО или дифавтомат. Теперь нужно замкнуть другие концы проводов на любой заряженный аккумулятор. Если устройство отключается, значит, оно электромеханическое.Если не выключается, то переверните аккумулятор (поменяйте полярность) и попробуйте снова замкнуть провода. Если устройство отключается, то однозначно электромеханическое.

Почему электромеханические УЗО и дифавтоматы работают от аккумуляторов? Потому что аккумулятор начинает разряжаться через замкнутый полюс, т.е. на одном полюсе появляется ток, который, в свою очередь, влияет на дифференциальный ток во вторичной обмотке трансформатора. Достаточно сработать поляризованное реле.

Если прибор не выключается, значит он электронный.Почему не выключается УЗО этого типа? Потому что для работы платы усилителя нужна мощность, которой нет. Следовательно, усилитель не подает импульс на реле, которое не влияет на триггер.

Такую операцию можно проводить на любом полюсе, нуле и фазе. Электромеханическое защитное устройство сработает в любом случае.

3. Третий способ отличить электромеханическое УЗО от электронного - с помощью постоянного магнита.

Здесь тоже нет ничего сложного. Просто нужно где-то найти постоянный магнит средних размеров (1 / 4-1 / 3 УЗО).

Последовательность действий следующая:

  • подбираем УЗО или дифавтомат;
  • взведение рычага, т.е. включение;
  • мы вращаем магнит вокруг передней и боковой части устройства круговыми движениями.

Если при таких движениях прибор отключается, то он электромеханический, а если нет, то электронный.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
