Обзор дифференциального автомата 16А

Автомат дифференциальный 16А ‒ это приспособление, призванное оберегать людей от удара током во время прикосновения к токопроводящим элементам оборудования при его утечке. У этого устройства есть основная функция. Он является автоматическим выключателем, который предупреждает короткое замыкание в сети. Маркировка автомата ‒ 16А, указывает на то, что он может работать с силой тока не более 16 Ампер.

Конструктивные особенности устройства

Устройство состоит из двух основных частей. Первая ‒ это рабочая часть, а вторая ‒ защитная. К первой относится сам автомат, с расцепляющим механизмом, и рейка сброса. Чаще всего применяются двух – и четырехполюсные автоматы.

Расцепляющий механизм состоит из таких элементов как:

• Электромагнитное расцепляющее устройство.

Оно обесточит электропроводку, если произойдет короткое замыкание.

• Тепловое расцепляющее устройство.

Оно начинает работать при перезагрузке защищаемой группы.

К защитной части механизма относится блок дифференциальной защиты. Он может обнаружить факт утечки тока.

Помимо прочего, этот элемент трансформирует энергию из электрической в механическую, которая сбрасывает выключатель через рейку. Блок включается вместе с автоматом, чтоб питаться от сети.

В качестве дополнительного оборудования блок защиты должен иметь дифференциальный трансформатор (для возможности обнаружения остаточного тока) и усилитель с катушкой.

Чтоб модуль защиты нормально функционировал для его проверки, на корпусе расположена специальная кнопка «Тест». Работает она таким образом: если нажать на нее, активируется ток утечки и устройство, при его исправном состоянии, должно отключиться.

Как функционирует устройство

В рассматриваемом автомате есть специальный трансформатор, который указывает на утечку тока.

Работает он по принципу изменения показателей силы тока, подающего электричество к защитному блоку.

Утечки не возникает, когда изоляция исправна, а элементы, проводящие электричество, ни с чем не соприкасаются. При этом провода фазы и нуля будут иметь одинаковые показания. В этом случае показатели тока по вторичной обмотке будут равны нулю, следовательно, магнитноэлектрическая защелка не работает.

Если же утечка произошла, то нарушается равновесие тока и магнитных потоков. Причиной такому явлению может стать случайный контакт человека с проводом фазы или нарушения изолирующих качеств диэлектрика. Это провоцирует возникновение электричества во вторичной обмотке, в результате чего срабатывает защелка.

Сферы применения дифавтоматов

Автомат дифференциальный 16А можно одинаково эффективно использовать при переменном токе с одной и тремя фазами. Они существенно повышают уровень безопасности при систематической эксплуатации разных электроприборов.

Кроме того, использование подобных механизмов существенно снижает риск возникновения пожаров, которые зачастую появляются из-за возгорания или деформации изоляционных элементов, которые проводят ток.

подробнее о ценах

Как подключить прибор

Основные правила предельно просты: автоматы электрического тока требуют наличия фаз цепей, а также нолей, которые должны быть защищены. Ни в коем случае нельзя соединять провод, исходящий из дифференциального автомата, с идентичными проводами нулевого показателя. Таким образом, можно просто сломать прибор.

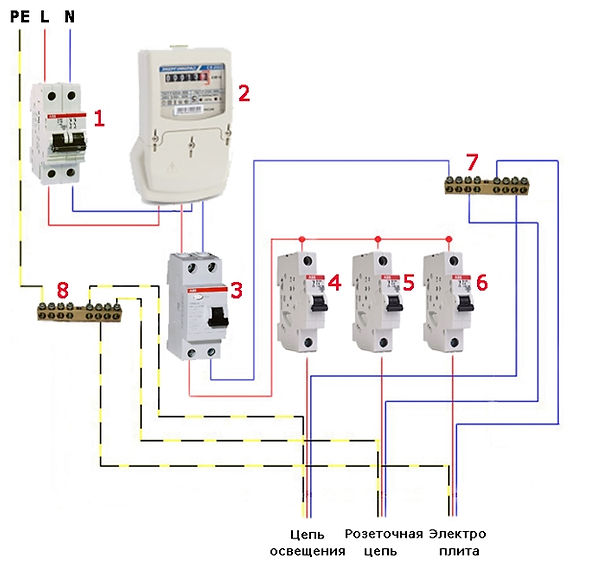

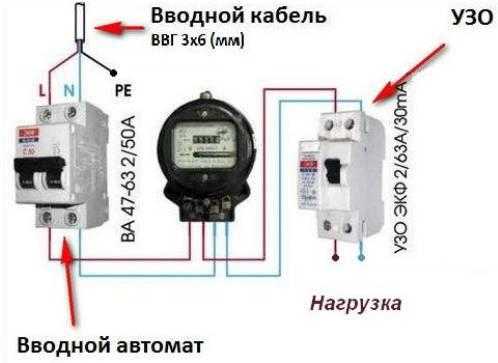

Рассмотрим базовые схемы подключения дифавтоматов:

• Селективная схема.

Преимущество данного типа подключения в том, что при утечке тока его подача будет приостановлена только на том объекте, который потерпел аварию. Главный автомат продолжит работать, а прочие объекты в сети будут получать питание в необходимом объеме.

• Неселективная схема.

В этой ситуации нет никаких гарантий, что при возникновении вышеупомянутых аварийных ситуаций подача тока на все объекты будет обеспечиваться без перебоя. Поврежденная электрическая линия моментально отключится, а впоследствии отключатся и все остальные линии.

Краткое руководство по выбору подходящего дифференциального автомата

Чаще всего потенциальные потребители стоят перед выбором ‒ что купить, дифференциальный автомат или устройство защитного отключения. На решение влияют несколько причин:

Конструктивная особенность щитка с наличием в нем достаточного места. Здесь преимущество на стороне автомата, поскольку он более компактный. А УЗО подразумевает наличие защиты, обеспечиваемой автоматом, следовательно, установить необходимо два устройства, занимающие много места.

Цель подключения. Дифференциальные автоматы идеальны для протекции приборов бытового назначения от тока. А вот защиту нескольких розеток лучше обеспечит УЗО. При повышении мощности автомат тут же будет деактивирован. Что касается УЗО, то в случае с ним потребуется только заменить автомат.

В любом случае, перед покупкой обязательно выберите модель, максимально соответствующую параметрам Вашей сети. Для начала рассчитайте силу тока. Просуммируйте мощность всех устройств определенной цепи, а затем разделите эту сумму на напряжение сети.

Перед покупкой дифференциального автомата на 16А определитесь с конкретной моделью, подходящей по всем характеристикам к Вашей сети. Подсчитайте количество ампер. Для этого просуммируйте мощность каждого прибора определенной цепи и разделите полученный результат на количество вольт. Это поможет понять, подходит ли Вам данный прибор.

Принципиальные отличия УЗО от дифференциальных автоматов

Внешне эти устройства практически одинаковы, а работу выполняют совершенно разную. Следует запомнить одно: УЗО не защитит проводку от замыканий и перепадов напряжения, а вот дифференциальный автомат справится с этим заданием. Помимо этого, он сможет предотвратить и утечку электричества.

Внешние отличия двух устройств

Маркировка тока. Отличить одно устройство от другого возможно по маркировке тока. В этой ситуации обращать внимание следует на показатели номинального рабочего напряжения и номинального напряжения утечки. Когда на корпусе прибора указывают большую цифру (16А) – это устройство защитного отключения (см. картинку). Значит, прибор функционирует в сети с номинальным показателем силы тока в 16 Ампер. Когда перед числом ставят буквы латинского алфавита В, С или D – это дифференциальный автомат. На нашем примере буква «С» символизирует вышеупомянутые электромагнитные и тепловые расцепители.

Электрическая схема. На устройстве защитного отключения она изображена в форме овала, который символически обозначает трансформатор – главный элемент устройства. Он реагирует на утечку тока, замыкание и размыкание электрической цепи.

Схема дифавтомата предусматривает обозначение все тех же расцепителей, реагирующих на большое напряжение и короткое замыкание в сети.

Надпись на корпусе. Если отличить эти приспособления все также тяжело, есть небольшая подсказка от производителей: на УЗО (устройстве защитного отключения) указано, что это – дифференциальный выключатель. А вот на дифференциальном автомате указано, что это – автомат для отключения тока.

Аббревиатура. Присмотритесь к корпусу, и Вы заметите, что на УЗО написано ВД, а на дифавтомате – АВДТ.

Следует сделать акцент на преимущества автомата дифференциального 16А. Во-первых, это более приемлемая цена по сравнению с тем же УЗО. Во-вторых, его очень удобно монтировать. Электрик без труда установит устройство, к тому же, надежность цепи повышается в разы за счет минимального количества соединений. Однако при поломке агрегата его придется полностью заменить.

Ваш браузер устарел рекомендуем обновить его до последней версии
или использовать другой более современный.

Обратная связь

ФИО *

Ваш E-mail *

Мобильный телефон *

Сообщение:

Прикрепите файл

&nbsp Согласие на обработку персональных данных
в соответствии с Политикой конфиденциальности

Корзина заказов

Корзина пуста.

Проверка дифавтомата АД14 | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Принесли мне в электролабораторию (ЭТЛ) дифференциальный автомат АД14 от ИЭК с номинальным током 63 (А) и током утечки 30 (мА).

Тот еще динозавр, т.к. фирмы ИЭК (русскими буквами), как таковой уже не существует, а есть только IEK (латинскими буквами).

Да и устройств таких габаритов я уже давно не видел. Хотя поискав по каталогам IEK, все же нашел некий очень похожий дифавтомат АД14 от неизвестного мне производителя GENERICA. Что там делает этот бренд в каталогах IEK, я пока сказать не могу?!

Также подобные громоздкие дифавтоматы, причем двухполюсные, попадались мне как-то и у КЭАЗ (Курский электроаппаратный завод).

Итак, подозрения дифавтомата изначально падали на его дифференциальный элемент.

Напомню, что «дифавтомат = автомат + УЗО».

Если у дифавтомата закрыть ладонью правую часть, то у нас слева останется обычный четырехполюсный автомат.

Если закрыть ладонью левую часть, то справа у нас останется дифференциальный элемент, т.е. УЗО.

Так вот были подозрения именно на дифференциальный элемент, т.к. он постоянно срабатывал, что было видно по соответствующему индикатору (квадратной черной кнопке) на его корпусе.

Кстати, еще раз пользуясь случаем скажу, как же удобно, когда в дифавтомате имеется индикация срабатывания той или иной защиты (электромагнитная и тепловая защита или дифференциальная защита по току утечки), что значительно упрощает поиск причины срабатывания дифавтомата.

Читайте мою подробную статью про алгоритм поиска причины срабатывания УЗО или дифавтомата.

Естественно, что проще и быстрее проверить на работоспособность дифавтомат, нежели искать какие-либо неисправности в электропроводке, а вдруг, дифавтомат и вправду неисправен. Вот и проверим.

Сейчас вдаваться в подробности проверки дифавтомата я не буду. Если кому интересно, то читайте мою методику проверки УЗО и дифавтоматов, там все подробно расписано. А сейчас я проверю только дифференциальный элемент нашего экземпляра, а конкретно, произведу:

• измерение отключающего дифференциального тока (тока уставки)
• измерение времени срабатывания при разных кратностях тока (1-кратном, 2-кратном и 5-кратном)

1. Измерение отключающего дифференциального тока (тока уставки)

Для измерения отключающего дифференциального тока (тока уставки) в нашей электролаборатории имеется прибор MRP-200 от Sonel. Сейчас такой прибор уже снят с производства и вместо него выпускают более современный MRP-201. Но тем не менее мы пока довольствуемся тем, что имеем, да и прибор нас вполне устраивает.

Наш дифавтомат АД14 имеет тип «АС», т.е. срабатывает при возникновении переменного тока утечки (читайте про все разновидности и типы УЗО и дифавтоматов), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Все эти параметры указаны непосредственно на его корпусе.

Также рекомендую почитать мою статью о том, как правильно выбрать и купить УЗО.

Теперь необходимо подключить наш дифавтомат к сети. Он является четырехполюсным и, соответственно, должен подключаться в трехфазную сеть 380 (В). Но я сделал чуть по-другому.

Во время проверки дифавтомата поблизости трехфазной сети 380 (В) у меня не было. Поэтому дифавтомат я подключил в однофазную сеть 220 (В), т.е. на один из фазных полюсов подключил фазу, а на нулевой полюс N — ноль.

Соответствующим образом подключил и нагрузку в виде розетки. Розетку я подключил для того, чтобы можно было проверять дифавтомат с помощью специальной вилки Uni Schuko прибора MRP-200.

В первую очередь нам необходимо проверить дифавтомат с помощью кнопки «Тест». Включаем дифавтомат и нажимаем на кнопку «Тест» — дифавтомат срабатывает.

Обратите внимание, что питающую фазу я подключил на тот полюс (третий полюс, клемма 5), где именно подключена цепочка кнопки «Тест» (резистор и контакт кнопки), а иначе при нажатии на кнопку ничего не произошло бы.

Дифференциальный автомат АД14 является электронным (читайте про разницу между электронным дифавтоматом и электромеханическим), т.е. содержит в своем устройстве усилитель, который также подключен к данному полюсу. Без питания этого усилителя дифавтомат также не отключился бы.

Также обязательным условием является наличие заземления в розетке (защитного проводника РЕ, идущего от шины РЕ распределительного щита до нашей розетки), а иначе проверку дифавтомата нам не провести.

А теперь включаем прибор, выставляем на приборе тип «АС» и уставку 30 (мА), взводим рукоятку включения нашего дифавтомата и приступаем к измерению.

Дифавтомат отключился. Как видите, значение отключающего дифференциального тока составляет 21 (мА), что вполне удовлетворяет требованиям ГОСТ Р 51326.1-99.

Согласно ГОСТ Р 51326.1-99, п.5.3.4. номинальный неотключающий дифференциальный ток должен быть не меньше 0,5 от номинального тока уставки, т.е. измеренное значение не должно быть не ниже 15 (мА) и не выше 30 (мА).

2. Измерение времени срабатывания дифавтомата

Произведем замер времени срабатывания дифавтомата на уставках 1, 2 и 5-кратных от номинального тока уставки. Требования к максимальному времени отключения дифавтоматов типа АС указаны в ГОСТ Р 51326.1-99 (п.5.3.12, таблица 1).

Устанавливаем переключатель прибора MRP-200 на функцию измерения времени (ta) на соответствующие режимы кратности по току и производим измерение времени.

При 1-кратном токе уставки, т.е. при токе 30 (мА), дифавтомат отключился за время 10 (мс) или 0,01 (с).

При 2-кратном токе уставки, т.е. при токе 60 (мА), и 5-кратном токе уставки, т.е. при токе 150 (мА), дифавтомат отключился за такое же время 10 (мс) или 0,01 (с).

Измеренные значения времени срабатывания дифавтомата удовлетворяют требованиям указанного выше ГОСТа.

На самом деле немного странно, что при разных кратностях получилось одинаковое время срабатывания. По личному опыту скажу, что современные УЗО и дифавтоматы имеют некоторую селективность при разных кратностях тока. Вот Вам для примера таблица с измеренными значениями различных УЗО.

Наш же дифавтомат АД14 при всех кратностях тока отключился с одинаковым временем. Возможно, причиной тому является его устаревшая модификация. Тем не менее, как я уже и говорил, он вполне удовлетворяет требованиям ГОСТ Р 51326.1-99.

Аналогичным путем произведем измерения отключающего дифференциального тока и времени срабатывания дифавтомата и на других полюсах.

Для этого я переключил питающую фазу и фазу нагрузки на соответствующий полюс. Но еще раз напомню, что питание усилителя дифавтомата берется с третьего полюса, поэтому чтобы дифавтомат полноценно функционировал, нам необходимо на нем оставить напряжение питания, что я и сделал путем установки перемычки со второго полюса на третий.

Значение отключающего дифференциального тока оставшихся двух полюсов составило 21 (мА), что удовлетворяет требованиям ГОСТ Р 51326.1-99. А время срабатывания при разных кратностях тока получилось одинаковым и составило 20 (мс) или 0,02 (с), т.е. вдвое больше, чем у первого проверяемого полюса.

Ничего страшного, и такое тоже встречается, и это вполне удовлетворяет требованиям ГОСТ Р 51326.1-99.

Заключение

В заключении скажу кратко. Проверяемый дифавтомат АД14 вполне работоспособен и пригоден к дальнейшей эксплуатации. Его дифференциальный элемент работает в пределах заявленных характеристик и удовлетворяет требованиям ГОСТ Р 51326. 1-99.

Напоследок покажу Вам, как выполнена связь между автоматом и дифференциальным элементом. Для этого откручу винт защитной крышки и сниму ее.

Как видите, связь осуществляется гибкими проводниками.

Вот такой метод опрессовки гибких жил применяется, или применялся ранее, на заводе-производителе.

Если вдруг, по каким-либо причинам, Вы захотите исключить дифференциальный элемент, то достаточно будет отключить эти самые провода, и в нашем примере останется лишь автоматический выключатель с номинальным током 63 (А) и время-токовой характеристикой С.

О том, как проводились испытания всех полюсов дифавтомата Вы можете посмотреть своими глазами в моем видеоролике:

P.S. Не забывайте после установки УЗО или дифавтоматов (и не только) проверять их на соответствие заявленным характеристикам. Только так можно быть уверенным, что в случае возникновения какой-либо неисправности в цепи они должным образом сработают.  Всем спасибо за внимание, до новых встреч.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:




разница и отличия, что лучше выбрать, как отличить визуально

Для большинства людей УЗО и автоматические выключатели и автоматические выключатели неразличимы и они не видят разницы. Внешне они очень похожи, надписи на корпусе почти одинаковые, есть кнопка проверки и включения в работе, но тем не менее это разные устройства и давайте разбираться в чем разница между УЗО и УЗО. В материале рассмотрим назначение обоих устройств и их принципиальные отличия по важным параметрам.

Понимание назначения этих устройств и в чем отличие УЗО от автоматического выключателя поможет вам сделать правильный выбор при проектировании электросети частного дома или квартиры.

Содержание

• 1 Обозначение устройства защитного отключения (УЗО)
• 2 Назначение дифференциального выключателя
• 3 Отличие УЗО от дифференциального выключателя
• 4 Какое устройство лучше выбрать0012

Что делает устройство защитного отключения (УЗО)

Устройства похожи внешне, но есть разница, так как они выполняют разные задачи. Автоматический выключатель следит за протекающим через него током и разрывает цепь ( срабатывает ) в случае утечки на землю после него. Максимальный ток утечки, при превышении которого сработает УЗО, указан на его корпусе ( от 10 мА до 500 мА ).

Возникновение дифференциального тока ( разница между входом и выходом УЗО ), может возникнуть по разным причинам, например выход из строя бытовых приборов или повреждение изоляции кабеля, при котором часть его начинает течь на землю.

Внимание! Там, где происходит утечка электрического тока при повреждении изоляции проводки, повышается температура провода, что может привести к возгоранию и возгоранию.

Читайте нашу статью о том, как проверить качество изоляции: Как с помощью мегомметра измерить сопротивление изоляции кабеля?

Обратите внимание, что в зданиях со старой электропроводкой пожары из-за возгорания электропроводки случаются довольно часто.

Ток силой более 30 мА считается смертельным для человека. Поэтому в щитах защиты розеточных групп устанавливайте УЗО с отключающей способностью 10 мА или 30 мА . УЗО с большим номиналом этого параметра ( например, 100 или 300 мА ) называется противопожарным автоматическим выключателем и нужен он не для защиты человека, а для предотвращения возгорания в месте поврежденной изоляции кабеля.

Важно понимать, что УЗО не защищает сеть от сверхтоков, в этом ключевое отличие его от автоматического выключателя. В случае возникновения КЗ он может сгореть, но не сработает ( Нет тока утечки на землю при КЗ. ). Поэтому он не используется один, а должен быть установлен последовательно с автоматическим выключателем.

Таким образом, основным назначением УЗО является защита человека от поражения электрическим током ( в случае утечки через тело человека на землю ) и своевременное обесточивание участка сети с поврежденной изоляцией проводки.

Назначение автоматического выключателя дифференциального тока (ВДТ)

Дифференциальный выключатель представляет собой универсальное устройство, совмещающее в себе функции автоматического выключателя и устройства защитного отключения. Это означает, что автоматический дифференциальный выключатель способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер автоматического выключателя для однофазной сети 220 В равен размеру УЗО или двухполюсного автоматического выключателя ( два модуля ). Поэтому в щите они занимают одинаковое место, но дифференциальный выключатель имеет помимо функций слежения за утечкой тока, еще и срабатывание на тепловую защиту и превышение ограничения по току. Поэтому при отсутствии места в распределительном щите вместо комбинации УЗО + автоматический выключатель следует установить дифференциальный выключатель.

Автомат имеет две защиты (два типа отключающих устройств):

1. электромагнитный;
2. Тепловой.

Электромагнитный расцепитель срабатывает, когда ток превышает номинальный ток на определенную величину. Это число зависит от типа дифференциального выключателя.

Внимание! Для типа «А» превышение рейтинга будет в 2–3 раза, «В» — в 3–5 раз, «С» — в 5–10 раз, «D» — в 10–20 раз больше.

Это мгновенное значение тока, например, при коротком замыкании или при больших пусковых токах мощного электрооборудования.

Тепловая защита срабатывает, когда ток, протекающий через автоматический выключатель, превышает номинальное значение в течение определенного времени. Это время следует видеть из времятоковой характеристики конкретного автоматического выключателя. Чем больше превышение, тем быстрее сработает автоматический выключатель.

Также стоит отметить, что стоимость автоматического выключателя значительно выше, чем у УЗО.

Отличие УЗО от дифференциальных автоматических выключателей

Подробно разберем отдельные технические характеристики, чем отличается УЗО от дифференциального выключателя и как можно использовать преимущества каждого из них.

Отметим главное отличие, что УЗО не обеспечивает защиту сети от перегрузок и коротких замыканий. То есть он действует только как индикатор, следящий за током утечки.

Если все приборы включены в сеть одновременно и создается преднамеренная перегрузка, устройство защиты не сработает, а дифференциальный выключатель немедленно обесточит сеть, предотвратив возникновение пожара и расплавление изоляции .

Рассмотрим подробнее сами устройства, и тогда станет понятно, как внешне отличить УЗО от автоматического выключателя:

• маркировка номинального рабочего тока электромагнитного расцепителя – Одно из ключевых отличий УЗО и автоматических выключателей ( Он единственный на автоматическом выключателе ). На корпусе должны быть указаны рабочий ток (с буквой – С16, С32) и ток утечки. Если указан только один параметр или без буквы, это УЗО – на нем указывается значение тока утечки и коммутационная способность контактов.
• схема подключения на устройстве – аналогичные схемы показаны на корпусе, схема УЗО представляет собой овал, обозначающий дифференциальный трансформатор и электромеханическое реле. На схеме второго устройства дополнительно имеются тепловой и электромагнитный расцепители.
• Название на боковой стороне устройства – Не все устройства имеют маркировку;
Аббревиатура
• на устройстве – На устройствах отечественных производителей ВД ( дифференциальный выключатель ) или АХДР ( дифференциальный выключатель тока. ).

Важно отметить, что надежность срабатывания различается мало, основные отличия заключаются во времени срабатывания и срабатывании специальных расцепителей двух типов в дифференциальном выключателе. Недостатком последнего является невозможность определения причины срабатывания: перегрузка сети, короткое замыкание или утечка.

Преимуществом ААДТ считается совмещение в его корпусе двух устройств. В распределительном щите имеется дополнительное место для однополюсного автоматического выключателя. Однако в случае поломки потребуется полная замена. Автоматический выключатель занимает два места, потому что он должен подключаться вместе с автоматическим выключателем. Эта конфигурация упрощает процесс ремонта в случае отказа – необходимо заменить только один компонент.

Какой аппарат лучше выбрать

В общем не принципиально что ставить – двухфазное или отдельно УЗО с выключателем, вопрос будет только в свободном месте в щите. Главное правильно подобрать номинал и величину тока утечки исходя из сечения и материала кабеля, а также селективности всей системы в целом.

В процессе выбора рекомендуем обратить внимание на зарубежных производителей, так как они отличаются лучшим временем отклика, надежностью элементов и корпусов.

Вот некоторые модели, зарекомендовавшие себя среди пользователей:

• Legrand в электронно-механической или электронной модификации;
• – Имеют массу преимуществ, универсальны;
• АББ – мгновенное отключение при коротком замыкании;
• ИЭК АД 12 – Сохраняет работоспособность при снижении напряжения электрической сети до 50 В;
• EKF AD 32 – часто используется для подключения котлов на кухне и в ванной.
