Как подключить дифференциальный автомат: схемы подключения

Содержание

Ветхая проводка

Не секрет, что большинство всех проблем из-за проводки, которая изрядно износилась, и срок службы давным-давно истёк. Таких квартир и домов частного сектора достаточно

Владельцы не желают обновлять прокладку по разным причинам, среди которых финансовая составляющая играет важную роль. Если электрическая проводка «желает лучшего», то мастера-электрики советуют не устанавливать дифавтоматы на всю линию, а только на проблемные участки.

Чаще всего вместо однофазных дифавтоматов применяют розетки со встроенными УЗО.

Можно подключать однофазные дифавтоматы в сетях без заземления. Они становятся единственной защитой от удара током при случайной утечке.

Однако это не значит, что старую двухпроводную электропроводку не надо менять. Частые срабатывания негативно сказываются на работе электроприборов.

Принципы установки автоматического выключателя дифференциального тока с наличием заземления

Для правильной установки дифавтомата актуальны правила, работающие и в случае применения УЗО — что это такое. мы уже разобрались в другой статье.

А именно: к дифавтомату подключается исключительно фаза и ноль цепи, для защиты которой он будет использован. Иными словами, это означает, что вышедший из автомата провод «ноль» объединять с остальными нулями недопустимо. Дифавтомат будет в таком случае постоянно отключаться из-за наличия в этих проводах принципиально отличающихся токов.

При установке дифавтомата в схему с заземлением существует 2 варианта:

• вводный дифавтомат, который смонтирован, соответственно, на вводе и служащий для защиты схемы в целом, то есть все входящие в нее электрические группы;
• дифавтомат, включенный в цепь для протекции группы, стоящей отдельно группы.

На первой схеме показано подключение первичного дифавтомата, следующая показывает монтаж включенного в цепь.

Для того чтобы осуществить подключение дифавтомата по первой схеме, следует заблаговременно разделить электрические подгруппы с помощью типовых выключателей со встроенной автоматикой.

Выводы этих автоматов в качестве нагрузки подключаются к контактам дифавтомата, расположенным в его в нижней части. К верхним же клеммам дифавтомата подводится напряжение для питания.

У этой схемы есть существенный недостаток: в случае возникновения неполадок в одной любой цепи из подключенных к дифавтомату, сработает в аварийном режиме ее автомат и, как следствие, будут отключены все остальные группы.

Для жилых и прочих помещений, где еще сохранилась старая проводка, актуально регулярное ложное срабатывание вводных дифавтоматов на утечку тока. Поэтому тут рекомендуется использовать дифавтоматы, у которых значение тока пробоя, вызывающего срабатывание, составляет 30 мА.

Подключение по второй схеме обычно применяется для повышения электробезопасности объектов (помещений), где, собственно, осуществляется подключение такой электросистемы. Эта схема является более надежной и эффективной в аспекте защиты электросети на случай различных аварийных ситуаций. Такую схему целесообразно применять в помещениях с повышенной требовательностью к безопасности, или с повышенной влажностью и другими потенциально опасными внешними факторами: детские комнаты, ванные, кухни и т.

д.

Существует несколько критериев, по которым классифицируют выключатели дифференциального тока. Ознакомившись с важными особенностями разных видов таких устройств, можно узнать, как выбрать УЗО по мощности.

Об отличиях УЗО от дифференциального автомата по принципу действия, способу защиты, конструктивному исполнению и др. можно прочитать здесь.

Очевидна более высокая эффективность подключения дифавтомата по второй схеме. Это не только повышает все характеристики электробезопасности сети и отдельных составляющих, но и дает высокую практичную пользу.

Так, в случае выхода из строя отдельной группы, обособленной собственным автоматом, остальная часть цепи и другие устройства не пострадают и не останутся обесточены.

Таким образом можно обеспечить максимальную безопасность и бесперебойное электроснабжение в доме или другом помещении. Естественно, покупка нескольких дополнительных дифавтоматов потребует дополнительных затрат на реализацию такого подключения. Но в сравнении с эксплуатационными показателями и пользой от такого решения, затраты эти абсолютно оправданы.

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.

Следует обращать внимание на обозначения разъемов

• Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза – L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
• При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.

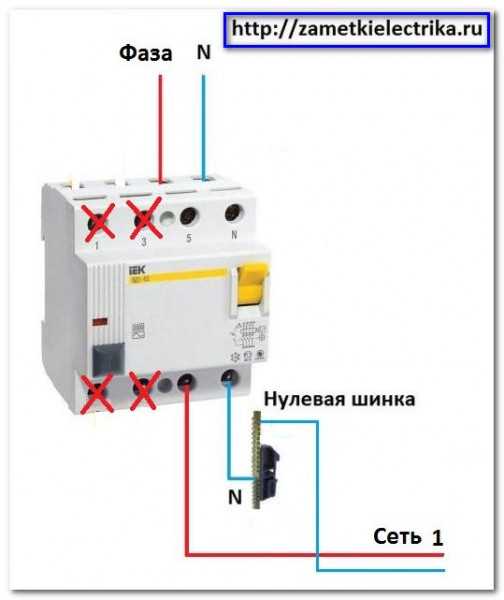

Неправильный вариант подключения

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Пошаговая инструкция

1. В первую очередь следует проверить устройство на предмет трещин и повреждений в соответствии с требованиями ПУЭ, так как при наличии неисправностей не будет обеспечена полноценная защита. Эти требования касаются всех устройств подобного типа.
   УЗО и дифференциальные автоматы представляют собой практически одинаковое оборудование, поэтому и устанавливают их одинаково.
2. Далее дифференциальный автомат устанавливается на DIN-рейку в электрическом щите. Как упоминалось ранее, его принцип работы заключается в сравнивании проходящего по фазному проводнику тока с током, который перемещается по нулевому проводнику. Если в цепи возникает утечка, то их значения мгновенно станут разными. Дифференциальное устройство вычислит эти изменения и сравнит их с номинальным значением, которое предусмотрено для данного устройства. В случае когда показания превысят номинальное значение, устройство отключит на этом участке сети питание. И включить его можно будет лишь после устранения неполадок.
3. К дифференциальному автомату подключаются два провода – фазный и нулевой (220 B) или один нулевой и три фазных (380 B). От УЗО дифавтомат отличается тем, что не только предохраняет человека от поражения током, но и осуществляет автоматическое отключение сети при коротком замыкании и перегрузке.
   Также в нем предусмотрена защита от сверхтоков, что отсутствует в УЗО. В соответствии с нормативными постановлениями, необходимо устанавливать только дифференциальные автоматы. К установке допускается только оборудование защитного отключения типа «A», которое реагирует на переменные и пульсирующие токи. Также допускается устанавливать устройства типа «AC», реагирующие исключительно на переменные токи утечки.

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

1. Любые работы начинаем после отключения электропитания.
2. При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
3. Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
4. Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
5. Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
6. Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
7. При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

• фазный и нулевой провода соединены после УЗО;
• проверьте, закреплен ли нулевой провод;
• нулевой провод и заземление соединены в розетке;

Способы защиты

Защита человека посредством дифференциальных автоматов осуществляется следующим образом. При нормальном режиме работы электрических приборов цепи происходит регулярное сравнение по нейтрали выходящего и входящего электрического тока. В случае обнаружения разницы, значение которой может представлять опасность для жизни человека, происходит осечка, то есть обесточивание защищаемой электрической цепи.

Защита электрической цепи от перегрузок и по току короткого замыкания организована посредством модуля защиты (автоматического выключателя), который встроен в дифференциальный автомат. В результате при прохождении токов, которые превышают номинал по току самого дифференциального устройства, моментально сработает автомат, а неисправная цепь окажется без электрического напряжения.

Необходимость в установке

Чтобы понять, насколько важно применение одного и второго устройства, надо рассмотреть такую ситуацию. Допустим, в помещении установлен небольшой электронагреватель мощностью до 1 кВт

Заземляющий контакт в питающем шнуре может отсутствовать.

В случае пробоя и замыкания фазного провода на корпус нагревателя, между корпусом и «землей» возникает разница потенциалов. Автоматический выключатель при этом останется включенным, так как значение тока в цепи не повысилось.

При касании нагревателя может последовать поражение током. Установка УЗО обеспечит отключение раньше, чем значение тока вырастет до опасных величин.

В случае короткого замыкания УЗО определит его, как нагрузку, и продолжит работать до тех пор, пока внутри не сгорят обмотки трансформатора. В этом случае поможет автомат. Отключение произойдет сразу после контакта фазного и нулевого проводников.

Если повреждена изоляция питающего шнура, лежащего на сыром деревянном полу, возможно возникновение тока в месте контакта между фазным проводником и полом. При некоторых условиях возможен нагрев и возгорание древесины. В этом случае раньше сработает УЗО, в то время как автоматический выключатель может не среагировать.

Наиболее целесообразным в рассмотренных ситуациях будет подключение дифавтомата, так как в распределительном щите монтаж его намного компактнее.

Установка дифференциального автомата

Рассмотрим установку дифавтомата в распределительном щите.

При наличии дифавтомата в нашей сети потребления нулевая шина не должна объединяться с шиной заземления, так как именно через  заземляющий провод и происходит утечка тока, которую измеряет дифавтомат. Если их объединить, то «фокус не получится» — ток, убегающий в заземление, вернется в ту же самую нулевую шину.

В случае отсутствия заземления вообще, как это часто у нас бывает, утечка при поражении током обычно происходит через какие-то металлические предметы (трубу, батарею), которые и можно считать «плохим заземлением».

Поэтому дифавтомат в сети без заземления работать будет, а в сети с нулевой шиной, объединенной с заземлением, нет.

В щите дифавтомат устанавливаем на DIN-рейку после счетчика, но перед группой автоматов.

Как и у всего остального модульного оборудования, сверху подаются входные провода, снизу отходят выходные. Как правильно подключить АВДТ в трехфазной сети, проблемы не составляет: надо подключать его не к одной фазе, а сразу к трем:

Монтаж дифференциального автомата

Правильно подключить дифавтомат своими руками — это не просто подать провода к входным и выходным клеммам. После того как автомат в щитке, надо еще проверить его работу.

На нем имеется кнопка «Тест», которая подключает сопротивление, имитирующее ток утечки. При нажатии кнопки дифавтомат должен среагировать — отключиться. Если этого не произойдет, это значит, что в аппарате имеется неисправность и необходимо его заменить.

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

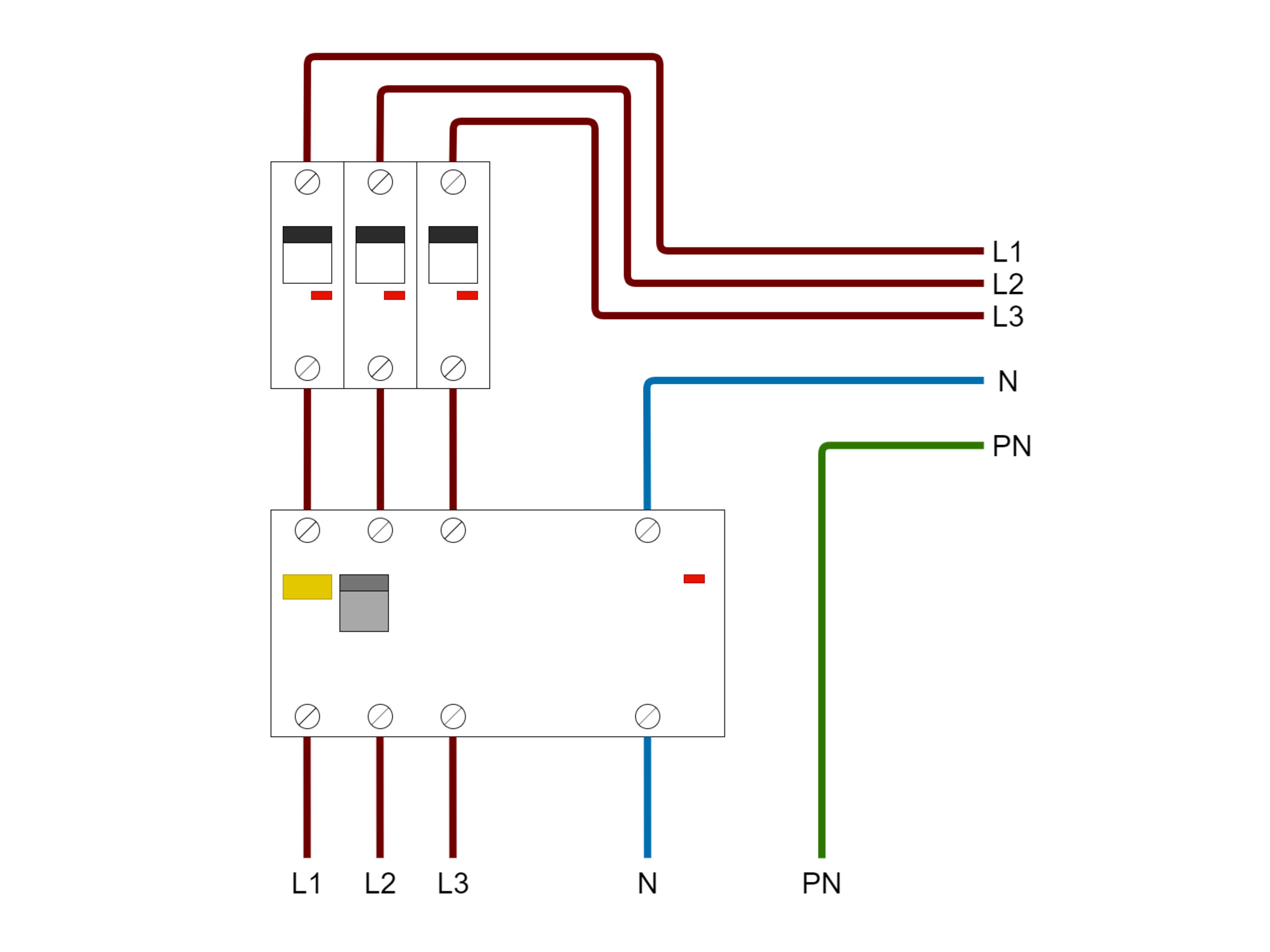

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации,  степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

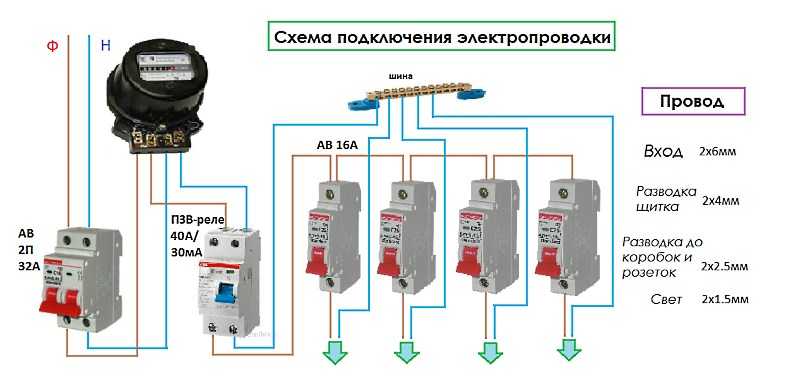

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Селективная схема

Начнем с того, что дифференциальные автоматы есть двух видов: селективные и неселективные. Первые в своей маркировке имеют букву «S». Если рассматривать первую схему подключения, то если в ней установить неселективный автомат, который сработает по трем вышеописанным причинам, то все группы будут тут же обесточены. Как это и говорилось выше.

Появление селективных дифавтоматов решило проблему отключения всех групп. То есть, если в одной из них произойдет короткое замыкание или два других нарушения, то прибор отключит именно эту группу.

Многие могут задаться вопросом, ведь автоматы и дифавтомат были подобраны по току утечки. К примеру, дифференциальный прибор на 100 мА, а автоматические выключатели на 30 мА. Но данный подбор не влияет на селективность работы самой собранной схемы. Хотя правильно подбирать элементы необходимо обязательно. Да и правильно подключить дифавтомат надо тоже уметь.

Принцип действия

Данные устройства, как правило, изготавливаются из диэлектрических материалов (практически не проводящих ток). Рабочая часть дифференциального оборудования состоит из рейки сброса, которая обеспечивает внешнее отключение, и механизма, выполняющего независимое расцепление. На защитную часть возложено выявление утечки электрического тока и последующее отключение питания путем сброса выключателя.

Помимо этого в конструкцию входят расцепители: электромагнитный и тепловой. Последний срабатывает при обнаружении перегрузки в сети, первый в случае замыкания отключает линию.

Фактами утечек занимается трансформатор, который фиксирует в проводниках, которые подают питание защищаемой группе, изменения напряжения. Расцепление автомата происходит при обнаружении утечки – присутствии во вторичной обмотке тока.

Как правильно подключить дифференциальный автомат

Подключение дифавтомата – это то же самое, что подключить УЗО. Поэтому здесь необходимо придерживаться тех же правил, то есть, подключение проводить к тому участку (фазе и нулю), который данный прибор будет защищать. К примеру, нельзя нулевой провод, вышедший из защитного прибора подключать к другому нулевому проводу. В этом случае дифавтомат просто не будет работать, и цепь останется незащищенной. Все дело в том, что в двух проводах будут течь токи разной силы.

Давайте рассмотрим две схемы подключения дифавтомата. Первая из них, которая изображена на нижнем рисунке, подразумевает, что в ней будет использован один дифференциальный автомат, который будет устанавливаться на входе перед разводкой сети на группы. Поэтому провода питающей сети от счетчика контроля электроэнергии подаются на верхние клеммы автомата, а с нижних клемм провода будут соединены с обычными автоматами, которые установлены по группам.

У этой схемы подключения есть один существенный недостаток – это сам дифавтомат в единственном числе. То есть, если в какой-то группе появится одно из трех нарушений электрической цепочки (КЗ, перегруз, ток утечки), то защитный прибор отключит сразу все группы потребителей.

Вторая схема подключения дифференциального автомата более сложная, но и более надежная. В ней присутствует сразу несколько приборов, которые устанавливаются на каждую группу или разделяют группы на несколько участков. Это хорошо видно на рисунке ниже.

Обычно эта схема подключения раньше использовалась только во влажных помещениях или в комнатах, где присутствует повышенные требования к безопасности (к примеру, в детских). Сегодня ее используют везде в независимости от назначения помещений. Положительных сторон в таком подключении немало, особенно хотелось бы отметить возможность не отключать другие группы, если в одной из них произошло нарушение работы электрического участка. Конечно, цена сборки распределительного шкафа резко возрастет за счет увеличения количества дифавтоматов, но это стоит того.

Как подключить дифференциальный автомат: возможные схемы подключения + пошаговая инструкция

Статьи по электротехнике – sksbrest.by

• 23.10.2020
• Опубликовано focus-admin

24 Июн

Электропроводка несет для дома, его жильцов и техники много рисков. Исключить большинство из них способна установка автоматического выключателя дифференциального тока (АВДТ) – дифавтомата.

Это устройство обеспечивает защиту от тока утечки, сетевой перегрузки, короткого замыкания и поражения человека током. Важно знать, как подключить дифференциальный автомат, чтобы максимально защитить оборудование, здоровье людей и имущество.

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие тока утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях срабатывает дифавтомат и отключает электричество.

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько вариантами расположения проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, узнать особенности их применения и подключения, чтобы обеспечить максимальную защиту себя и бытовой техники за минимальные деньги.

Система с единственным дифавтоматом

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Оно монтируется сразу после электросчетчика. К выходу АВДТ подключаются все имеющиеся электрические контуры.

Необходимо, если это возможно, установить в начале каждой цепи концевой выключатель. Так надо, чтобы можно было проводить ремонт электропроводки в одной комнате без выключения света во всей квартире.

Максимальная токовая нагрузка защитного устройства должна соотноситься с мощностью одновременно подключенной техники и характеристиками электросчетчика. Желательно, чтобы АВДТ срабатывал раньше, чем предохранители на приборе учета.

К единственному дифавтомату сверху подключаются питающие провода от электросчетчика, а снизу выходят те, к которым присоединяется внутриквартирная разводка. Плюсом такой схемы является простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

К недостатку описываемого варианта электрозащиты относится неудобство поиска причины выбивания дифавтомата. Так как обесточивается сразу вся квартира, то определить, в какой комнате находится причина срабатывания АВДТ, довольно трудно.

Кроме того, если проблема с электропроводкой возникнет только в одном помещении, то напряжение нельзя будет включить во всей квартире. Чтобы избежать минусов схемы с единственным дифавтоматом, рекомендуется присмотреться к другим вариантам его подключения.

Единственный дифавтомат на всю квартиру – самый бюджетный вариант, но и он способен защитить жильцов от удара током при случайном контакте с поверхностью под напряжением

Двухуровневая система подключения

Двухуровневая система дифавтоматов является более надежной и удобной в обслуживании. На первом уровне находится подключенный после электросчетчика АВДТ, через который проход вся нагрузка. Выходящие из него провода параллельно подключаются к нескольким дифавтоматам, число которых равно количеству электрических контуров в квартире.

Устройства второго уровня могут быть менее мощными и иметь меньший пороговый ток утечки. Это позволит сэкономить, сохранив эффективность оборудования.

Теоретически отдельное защитное устройство можно подключить к каждому бытовому прибору, но на практике это нецелесообразно. Иногда в отдельный контур выделяют наиболее мощное оборудование в ванной – стиральную машину, электрифицированную душевую кабину, джакузи.

К преимуществам двухуровневой схемы подключения дифференциального автомата относят:

1. Надежность и безопасность. Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электроэнергию одновременно со следующими за ним защитными устройствами.
2. Легкость поиска электроконтура, в котором возникла неисправность.
3. Возможность отключения лишь одной комнаты от электричества на период ремонтных работ.

К недостаткам такого варианта защиты электросети можно отнести лишь необходимость покупки нескольких дифавтоматов и сложность в выделении места для их установки.

Двухуровневую схему рационально использовать при разветвленной сети с несколькими электрическими контурами. Если же к электросчетчику подключено минимум техники, то будет достаточно установки единственного дифавтомата.

Для установки нескольких дифавтоматов продаются специальные щиты, которые позволяют экономить место на стене, сохраняя удобство подключения электропроводов

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие заключается лишь в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он позволяет сэкономить деньги и место за счет исключения одного защитного устройства из схемы.

Минусом такого способа монтажа является отсутствие в цепи дублирующего устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенности установки и сфер применения распределенной одноуровневой схемы, то они идентичны таковым в двухуровневом варианте.

В одноуровневой схеме подключения дифавтоматов рекомендуется использовать коммутирующую шину, которая упорядочивает электрические провода и упрощает их монтаж

Установка дифавтоматов без заземления

Принципиальная схема подсоединения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Разница заключается лишь в отсутствии специальной жилы, которая должна подходить к каждой электроточке, обеспечивая съем тока с корпуса прибора при нарушении его электроизоляции.

В старых многоэтажках и частных домах заземляющая система просто не была предусмотрена. В результате такой непредусмотрительности возникал риск поражения человека током при контакте с техникой и конструкциями, которые случайно оказались под напряжением.

Дифавтомат функционально замещает провод заземления, разрывая электрическую цепь за сотые доли секунды после определения утечки тока. За это время электроудар не успевает навредить человеку, а воздействие ограничивается максимум легким испугом.

Дополнительно АВДТ защищает оборудование от перегрузок и короткого замыкания, чем выгодно отличается от обычного заземления.

Отличия в действии дифференциальных автоматов и УЗО перечислены и разобраны в статье, посвященной вопросам сравнения двух типов защитных устройств для электропроводки.

Отсутствие заземления в квартире значительно облегчает монтаж электрической проводки, но создает дополнительные риски при эксплуатации бытовой техники

Схема при трехфазной сети

Иногда возникает необходимость установить дифавтомат в здании, куда подведена сеть 380В. Это может быть гараж, магазин или небольшое промышленное помещение. В таком случае применяются те же схемы, что и в сети 220В. Отличается только сама конструкция дифавтомата.

АВДТ для трехфазного напряжения имеет четыре входных клеммы и столько же выходных, от которых идут провода к электроприборам. Желательно, чтобы в электрическом контуре была жила заземления. Но при отсутствии таковой на ток утечки обязательно среагирует дифавтомат и обесточит помещение.

Преимущества и недостатки разных вариантов подключения АВДТ к трехфазной сети такие же, как и при напряжении 220В.

Подключение проводов трехфазной сети к клеммам дифференциального автомата проводится в строгом соответствии с маркировкой на его корпусе

Особенности монтажа селективных дифавтоматов

Большинство селективных дифавтоматов имеют в названии индекс S. Эти устройства отличаются от обычных АВДТ увеличенным временем срабатывания при обнаружении тока утечки.

Селективный дифаппарат рационально покупать только при монтаже двухуровневых схем. Если он будет единственным в квартире, то задержка срабатывания станет, наоборот, его недостатком

Селективные дифавтоматы применяются только в качестве главного прибора в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения электропитания во всей сети.

Их особенность заключается в следующем. При появлении тока утечки его могут обнаружить дифавтоматы обоих уровней. Какой из них сработает первым, отдается на откуп случайности, но обычно отключают электричество оба.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только один электроконтур, а остальная квартира продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым пороговым током утечки.

Существует и другая схема подключения, без селективного устройства, которая позволяет добиться избирательного отключения АВДТ второго уровня при появлении тока утечки.

Для этого центральный аппарат выбирается с пороговым значением параметра в 100мА, а второстепенные – 30 мА. В таком случае первыми будут срабатывать дифавтоматы второго уровня, избирательно отключая только один электроконтур. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать селективным дифавтоматам, которые обеспечивают большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Выводы и полезное видео по теме

С какими трудностями можно столкнуться при подключении защитных устройств, вы узнаете из следующих видеороликов.

Тестирование двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Дифференциальный автомат – что это?

Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, которые могут привести к выходу из строя электропроводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат. Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении тока утечки, тем самым предохраняя людей от поражения электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения. Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат – устройство, совмещающее функции УЗО и автоматического выключателя.

Содержание

• Особенности и цель работы Difavtomat
• Внешний вид работы Difavtomat
• Дифференциал AV с утечками электрического тока
• Перегрузка и защита коротких замыканий
• Процедура установки
• Заземление RCBO
• Заключение

Особенности и назначение дифавтомата

Если об обычных электрических машинах знают почти все, то услышав слово “дифавтомат”, многие спросят: “А что это такое?” Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей.

Аппарат состоит из нескольких основных частей:

• Плавкий и огнестойкий пластиковый корпус.
• Один или два рычага для подачи и отключения питания.
• Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
• Кнопка «Тест», предназначена для проверки работоспособности устройства.

В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.

Наглядно об устройстве дифавтомата в видео:

УЗО могут устанавливаться как в однофазных, так и в трехфазных линиях. Они предназначены для:

• Защита электросети от сверхтоков короткого замыкания и перенапряжения.
• Предотвращение утечки электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструкции и размерам. На обоих устройствах есть даже кнопка «Тест». Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно устанавливаться в цепи без защитного автоматического выключателя. Дифференциальный автомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.

Чтобы не путать УЗО и дифференциальный выключатель защиты, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А. Номинальный ток дифавтомата пишется иначе: перед ним стоит латинская буква, соответствующая характеристикам встроенных расцепителей. После него идет цифра, обозначающая значение номинального тока — например, С16.

Дифференциальная работа АВ при утечках электрического тока

Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее действуют однородные магнитные потоки, и элемент не мешает подаче тока к потребителям. При пробое изоляционного слоя происходит протечка, в результате чего нарушается равномерность потоков, и реле запускает автомат.

Защита от перегрузки и короткого замыкания

Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

У RCBO есть две версии, которые работают независимо друг от друга. Каждый из них предназначен для обесточивания сети при различных нарушениях.

На видео внутреннее устройство дифавтомата:

Защита линии от перегрузки обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).

При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, он запускает AB.

Сеть защищена от сверхтоков короткого замыкания электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием в течение доли секунды расцепитель отключит автоматический выключатель и отключит подачу питания на линию.

После устранения неисправности устройство можно снова включить вручную. Однако следует помнить, что если параметры сети очень быстро пришли в норму после отключения AV, устройству следует дать немного времени для полного остывания. Включение нагретого аппарата негативно скажется на сроке его службы.

Процедура установки

АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной проводник подключается к зажиму №2. Нулевой провод подключается к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхней части устройство, а выходные кабели вниз.

Вы можете подключать выходы напрямую к линии. Если параметры сети не стабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительный антивирус.

Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусом электрощита.

Наглядно про подключение дифавтомата в видео:

Заземление АВДТ

Нейтральный кабель следует заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при приложении небольшой нагрузки.

Если несколько дифференциальных автоматов соединены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.

Нулевой АВДТ должен быть подключен в тандеме с собственной фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.

Во избежание путаницы с нулями рекомендуется использовать кабели с маркировкой.

Для перемычек и соединений необходимо использовать проводник с поперечным сечением, подходящим для линейной нагрузки.

Если машина оборудована индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии “маяка” причину отказа придется искать методом “научного тыка”. Если АВДТ начинает работать после подключения к сети дополнительной нагрузки, то, скорее всего, устройство неисправно или при его подключении была допущена ошибка.

Заключение

В этой статье мы рассказали о том, что такое дифавтомат, для чего он нужен и как работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим внимательно изучите порядок установки, и строго соблюдайте технику безопасности при эксплуатации.

Подключение дифавтомата: выбор, схемы подключения

Решить проблему защиты проводки от перегрузок и токов утечки можно с помощью пары устройств – автоматический выключатель и УЗО. Но эту же задачу решает дифференциальный автоматический выключатель, который объединяет оба этих устройства в одном корпусе. О правильном подключении дифавтомата и его выборе пойдет речь далее.

Содержание артикула

• 1 Назначение, технические характеристики и выбор
  • 1.1 Характеристики и выбор
    • 1.1.1 Номинальный ток
    • 1.1.2 Времятоковая характеристика или тип электромагнитного расцепителя
    • Rном 1.1 напряжение и частота сети
    • 1.1.4 Номинальный отключающий остаточный ток или ток утечки (уставки)
    • 1.1.5 Класс дифференциальной защиты
    • 1.1.6 Номинальная отключающая способность
    • 1.1.7 Класс ограничения тока
    • 1.1.8 Температурный режим использования
    • 1.1.9 Наличие маркеров о причине срабатывания
    • 1.1.10 Тип исполнения
  • 1.09
  0

0

1.0 Производитель и цена0

1.1.9 2 Как подключить дифавтомат

• 2.1 Электрическое подключение
• 2.2 Проверка работоспособности

3 Схема

• 3.1 Простая схема
• 3.2 Улучшенная защита
• Схемы выборочные 3.

4 Основные ошибки при подключении дифавтоматов

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный выключатель совмещает функции автоматического выключателя и УЗО. То есть это одно устройство защищает проводку от перегрузок, коротких замыканий и токов утечки. Ток утечки образуется при нарушении изоляции или при прикосновении к токоведущим элементам, то есть все же защищает человека от поражения электрическим током.

Дифаавтоматы устанавливаются в электрощиты, чаще всего на дин-рейку. Устанавливаются вместо связки автомат+УЗО, физически занимают немного меньше места. В какой степени зависит от производителя и типа исполнения. И в этом их главный плюс, который может быть востребован при апгрейде сети, когда место в щитке ограничено, а необходимо подключить ряд новых линий.

Дифаавтоматы служат для защиты электропроводки от повышенных нагрузок и человека от поражения электрическим током

Вторым положительным моментом является экономия средств. Как правило, дифавтомат стоит дешевле, чем пара автоматов + УЗО с аналогичными характеристиками. Еще один положительный момент – необходимо определить только номинал автоматического выключателя, а УЗО встроено по умолчанию с требуемыми характеристиками.

Есть и минусы: при выходе из строя одной из частей дифавтомата придется менять все устройство, а это дороже. Также не все модели оснащены флажками, по которым можно определить, почему сработало устройство – из-за перегрузки или тока утечки – что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет два устройства, то он имеет характеристики обоих из них, и при выборе необходимо все учитывать. Давайте разберемся, что означают эти характеристики и как выбрать дифференциальный автомат.

Обозначение дифавтоматов на схемах

Номинальный ток

Это максимальный ток, который машина может выдерживать длительное время без потери работоспособности. Обычно он указан на передней панели. Номинальные токи стандартизированы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А.

Дифавтомат четырехполюсный для подключения к сети 380 В

Малые номиналы – 10 А и 16 А – размещаются на линии освещения, средние – на мощных потребителях и розеточных группах, а мощные – 40 А и выше – в основном используются в качестве вводного (общего) дифавтомата. Его выбирают в зависимости от сечения кабеля, так же, как и при выборе номинала автоматического выключателя.

Времятоковая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает, при каких перегрузках относительно номинала машина отключается (не учитывать кратковременные пусковые токи).

Номинальное значение дифавтомата и его времятоковая характеристика

Категория Б – при превышении тока в 3-5 раз, С – при превышении номинала в 5-10 раз, тип Д отключается при нагрузках, которые превышают рейтинг в 10-20 раз. В квартирах обычно устанавливают дифавтоматы типа С, в сельской местности можно устанавливать В, на предприятиях с мощным оборудованием и большими пусковыми токами – Д.

Номинальное напряжение и частота сети

Для каких сетей предназначен прибор – 220 В и 380 В, частотой 50 Гц. Других в нашей розничной сети нет, но все же стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный выключатель

Дифференциальные автоматы могут иметь двойную маркировку – 230/400 В. Это говорит о том, что данное устройство может работать как в сетях 220 В, так и в сетях 380 В. В трехфазных сетях такие устройства устанавливаются на группы розеток или на отдельных потребителей, где используется только одна из фаз.

В качестве водяных дифавтоматов для трехфазных сетей необходимы устройства с четырьмя вводами, причем они существенно отличаются размерами. Их невозможно спутать.





Номинальный отключающий дифференциальный ток или ток утечки (настройки)

Отображает чувствительность устройства к генерируемым токам утечки и показывает, при каких условиях срабатывает защита. В быту используются только два номинала: 10 мА для установки на линию, в которой установлен только один мощный прибор или потребитель, в котором сочетаются два опасных фактора – электричество и вода (проточный или накопительный электроводонагреватель, варочная панель, печь, посудомоечная машина и др.).

Для линий с группой розеток и наружного освещения устанавливают дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их обычно не устанавливают – для экономии средств.

Ток утечки или уставки на дифференциальном автомате

На приборе может быть написано простое значение в миллиамперах (как на фото слева) или буквенное обозначение тока уставки (на фото справа) применяется, после чего идут цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0, 03 А).

Класс дифференциальной защиты

Показывает, какой тип токов утечки защищает это устройство. Имеются буквенные и графические изображения. Обычно ставят иконку, но может быть и буква (см. таблицу).

Буквенное обозначение	Графическое обозначение	Расшифровка	Область применения
AS		Реагирует на переменный синусоидальный ток	Размещаются на линии, к которой подключается простое оборудование без электронного управления
А		Реагирует на синусоидальный переменный ток и пульсирующий постоянный ток	Применяется на линиях, от которых запитывается оборудование с электронным управлением
IN		Захватывает переменную, импульсную, постоянную и сглаженную постоянную.	В основном используется в производстве с разнообразным оборудованием
S		С задержкой выключения 200-300 мс	В сложных цепях
G		С задержкой выключения 60-80 мс	В сложных схемах

Выбор класса дифференциальной защиты дифавтомата осуществляется исходя из типа нагрузки. Если это техника с микропроцессорами, требуется класс А, класс АС подходит для линий освещения или включения питания простых устройств. Класс В редко ставится в частных домах и квартирах – нет необходимости «ловить» все виды токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Они ставятся как входные, если в цепи есть другие дифференциальные расцепители. В этом случае при срабатывании одной из нисходящих течей ввод не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток способен отключить дифавтомат в случае короткого замыкания и сохранить работоспособность. Существует несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от диапазона подстанции. В квартирах и домах на достаточном удалении от подстанции применяют дифавтоматы с отключающей способностью 6 000 А, вблизи подстанций устанавливают на 10 000 А. В сельской местности при подаче электроэнергии по воздуху и в сетях, не прошедших модернизированный давно, 4500 А.

На корпусе этот номер указан в квадратной рамке. Расположение надписи может быть разным — это зависит от производителя.

Класс ограничения тока

Для достижения максимального значения тока короткого замыкания требуется некоторое время. Чем раньше будет отключено питание от поврежденной линии, тем меньше вероятность повреждения. Текущий класс ограничения отображается цифрами от 1 до 3. Третий класс – отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост – желательно использовать приборы третьего класса, но они дорогие, зато дольше сохраняют работоспособность. Так что, если у вас есть финансовая возможность, устанавливайте дифавтоматы этого класса.

Токоограничивающий дифавтомат

Данная характеристика указана на корпусе в небольшой квадратной рамке рядом с номинальной отключающей способностью. Он может быть справа (у Legranda) или внизу (у большинства других производителей). Если вы не нашли такой отметки ни на корпусе, ни в паспорте, то у этой машины нет ограничения по току.

Температурный режим использования

Большинство дифференциальных автоматических выключателей предназначены для использования внутри помещений. Они могут работать при температуре от -5°С до +35°С. При этом на корпусе ничего не размещается.

Обозначение повышенной морозостойкости дифавтомата

Иногда щиты находятся снаружи и обычные защитные устройства не сработают. Для таких случаев выпускаются дифавтоматы с более широким температурным диапазоном – от -25°С до +40°С. В этом случае на корпус наносится специальный знак, немного напоминающий звездочку.

Наличие маркеров о причине срабатывания

Не все электрики любят устанавливать дифференциальные автоматы, так как считают, что автоматический выключатель + УЗО надежнее. Вторая причина в том, что если устройство работает, то невозможно определить, что стало причиной этого – перегрузка, и нужно просто отключить какое-то устройство, или ток утечки, и нужно искать, где и что произошло.

Для решения хотя бы второй проблемы производители стали делать флажки, показывающие причину срабатывания дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, показывающий причину выключения

Если выключение было вызвано перегрузкой, то индикатор остается заподлицо с корпусом, как на фото справа. Если дифавтомат срабатывает при наличии тока утечки, то флажок выступает на некоторое расстояние от корпуса.

Тип конструкции

Дифференциальные автоматы бывают двух типов: электромеханические и электронные. Электромеханические более надежны, так как сохраняют работоспособность даже в случае отключения электроэнергии. То есть при потере фазы они смогут работать и отключать ноль в том числе. Электронным для работы требуется питание, которое берется с фазного провода и при потере фазы они теряют работоспособность.



Производитель и цена

Не стоит экономить на электричестве, особенно на устройствах, защищающих проводку и жизнь. Поэтому рекомендуется всегда покупать комплектующие известных производителей. Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) — лидеры на рынке, но их продукция дорогая, и много подделок. У ИЭК (IEK), АББ (ABB) цены не такие высокие, а вот с нм проблем больше. В этом случае лучше не связываться с неизвестными производителями, так как зачастую они просто неработоспособны.

Выбор на самом деле не так уж мал и даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, отличающихся по цене, причем существенно. Чтобы понять разницу, нужно внимательно смотреть характеристики. Каждый из них влияет на цену, поэтому внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, особых сложностей нет. В большинстве случаев он монтируется на динрейку. Для этого существуют специальные выступы, удерживающие устройство на месте.

Крепление Dinrake

Электрическое соединение

Дифавтомат подключается к сети изолированными проводами. Сечение подбирается исходя из номинала. Обычно линия (питание) подключается к верхним розеткам – они подписаны нечетными цифрами, нагрузка – в нижние – подписана четными цифрами. Поскольку к дифференциальному автомату подключены и фаза, и ноль, чтобы не перепутать, розетки для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно находится на корпусе

В некоторых линиях можно подключать линию как к верхнему, так и к нижнему гнезду. Пример такого устройства показан на фото выше (слева). В этом случае нумерация записывается на схеме через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это означает, что не имеет значения, подключена ли линия сверху или снизу.

Подключение дифавтомата на щите

Перед подключением линии с проводов снимается изоляция на расстоянии примерно 8-10 мм от края. На нужной клемме слегка ослабить фиксирующий винт, вставить проводник, затянуть винт с достаточно большим усилием. Затем несколько раз дергают за провод, чтобы убедиться в нормальном контакте.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Сначала тестируем сам блок. Для этого есть специальная кнопка с надписью «Тест» или просто буква Т. После того, как переключатели были приведены в рабочее состояние, нажимаем эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, поэтому мы проверили работу дифавтомата. Если ответа не последовало, нужно проверить правильность подключения, если все правильно, устройство неисправно

Если дифавтомат сработал при нажатии кнопки “Т”, то он исправен

Дальнейшее тестирование – подключение простой нагрузки к каждой розетке. Это позволит проверить правильность подключения групп розеток. И последний — попеременное включение бытовых приборов, к которым подключены отдельные линии электропередач.

Схема

При разработке схемы электропроводки в квартире или доме вариантов может быть множество. Они могут отличаться удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, которые требуют минимум затрат. Обычно они реализуются в небольших сетях. Например, на дачах, в небольших квартирах с небольшим количеством бытовой техники. В большинстве случаев приходится устанавливать большое количество устройств, обеспечивающих сохранность электропроводки и защищающих людей от поражения электрическим током.

Схемы бывают разного уровня сложности

Простая схема

Не всегда есть смысл устанавливать большое количество защитных устройств. Например, на дачном участке, где розеток и освещения всего несколько, достаточно поставить в подъезде всего один дифавтомат, от которого через автоматы будут идти отдельные линии к группам потребителей – розеткам и освещению.

Простая схема подключения дифавтомата к малой сети

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. Света не будет, пока не будут выяснены и устранены причины.

Улучшенная защита

Как уже было сказано, некоторые дифавтоматы ставятся на “мокрые” группы. К ним относятся кухня, санузел, наружное освещение, бытовая техника, использующая воду (кроме стиральной машины). Такой способ построения системы обеспечивает более высокую степень безопасности и лучше защищает проводку, оборудование и людей.

Более сложная и надежная схема: подключение дифавтомата к каждому потенциально опасному устройству

Реализация данного способа подключения потребует больших материальных затрат, но система будет работать более надежно и стабильно. Так как при срабатывании одного из защитных устройств остальные останутся в рабочем состоянии. Это подключение дифавтомата используется в большинстве квартир и в небольших домах.

Схемы селективные

В разветвленных сетях электроснабжения возникает необходимость усложнения и удорожания системы. В этом варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее у каждой группы свой автомат, а при необходимости они устанавливаются и на отдельных потребителях. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При такой конструкции системы при срабатывании одного из линейных устройств все остальные останутся в работе, так как входной дифференциальный выключатель имеет задержку срабатывания.



Основные ошибки при подключении дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то было сделано не так. Существует несколько распространенных ошибок, возникающих при самостоятельной сборке щита:

• Защитный нулевой (земля) и рабочий нулевой (нейтраль) провода где-то совмещены. При такой ошибке дифавтомат вообще не включается – рычаги не зафиксированы в верхнем положении. Придется искать, где сочетаются или перепутались «земля» и «ноль».
• Иногда при подключении дифавтомата ноль на нагрузку или на расположенные ниже автоматы берется не с выхода устройства, а непосредственно с нулевой шины. При этом автоматические выключатели находятся в рабочем положении, но при попытке подключения нагрузки моментально отключаются.
• С выхода дифавтомата ноль не подается на нагрузку, а возвращается обратно на шину. Ноль для нагрузки также берется с шины. При этом автоматические выключатели находятся в рабочем положении, но кнопка «Тест» не работает и при попытке включения нагрузки происходит отключение.
• Нарушено нулевое соединение. От нулевой шины провод должен идти на соответствующий ввод, обозначенный буквой N, который находится вверху, а не внизу. От нижней нулевой клеммы провод должен идти на нагрузку. Симптомы аналогичные: прерыватели включены, “Тест” не работает, при подключении нагрузки срабатывает.
