Чем отличается УЗО от дифавтомата простыми словами
При сборке электрощита без помощи профессионала многие путают дифавтомат и УЗО. Давайте же разберемся чем они отличаются и что лучше выбрать для ваших целей. Амперкин уже рассказывал вам для чего нужен дифавтомат и для чего нужно УЗО в электрике, переходите по ссылкам чтобы подробнее узнать о предназначении этих устройств.
Напомним вкратце, что УЗО — устройство защитного отключения, предназначенное для автоматического отключения при утечке тока, вызванной неисправностью электропроводки или электроприборов, в то время как дифференциальный автомат — это низковольтное комбинированное электротехническое устройство, одновременно включающее в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.
То есть простыми словами функции УЗО — это часть дифавтомата. Означает ли это, что все должны устанавливать только дифавтомат? Конечно, нет. Исходя из ваших целей и задач в проекте вы можете устанавливать эти устройства отдельно.
Отличия УЗО от дифавтомата
Давайте рассмотрим все отличия этих защитных аппаратов и в конце расскажем что же лучше подключать в электрощите: УЗО и автоматы по отдельности или дифавтомат?
-
Самое главное отличие – это функциональность. Мы уже отметили, что УЗО предназначено для предотвращения критических ситуаций вследствие утечек тока, а дифавтомат размыкает электроцепь при всех возможных нештатных ситуациях: короткое замыкание, утечка тока, уровень тока превышающий номинальное значение в несколько раз.
-
Внешне устройства практически идентичны и если вы не профессиональный электрик, то отличить их с первого взгляда будет проблематичным.
-

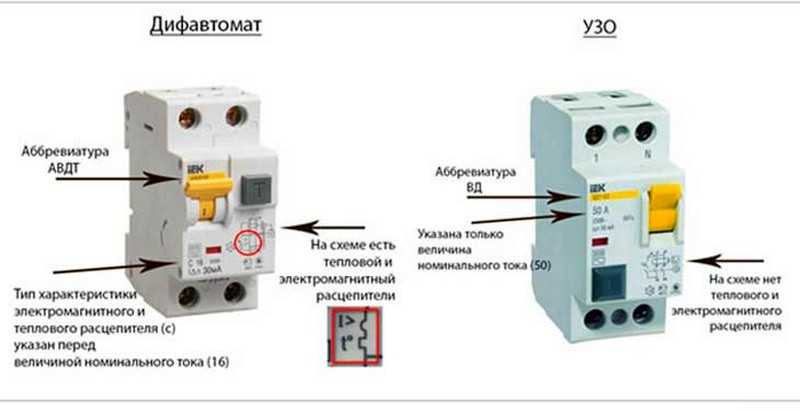

Схемы, нанесенные на торцевую часть приборов отличаются. На дифавтомате можно увидеть схему классического УЗО внутри которой заключена схема обмотки расцепителя.
-
Маркировка номинального тока на устройствах также может отличаться.
На лицевой части УЗО пишутся только числа, например «16 А», а на дифференциальном автомате указывается буква, обозначающая отключающую способность расцепителей. Про определение классов по буквам (B, C,D) мы подробно рассказывали в статье Как выбрать автоматический выключатель.
-
Оба типа приборов имеют кнопку «TEST» (проверка работоспособности модуля УЗО).
На лицевой части УЗО пишутся только числа, например «16 А», а на дифференциальном автомате указывается буква, обозначающая отключающую способность расцепителей. Про определение классов по буквам (B, C,D) мы подробно рассказывали в статье Как выбрать автоматический выключатель.
Установка этих устройств также не отличается по своей технологии. И там и там главным компонентом является дифференциальный трансформатор. Он состоит из трех катушек: первая и вторая подключаются в фазный и нулевой проводники, чтобы протекающие в них токи имели противоположное направление, а третья связана непосредственно или через усилитель с отключающим реле.
Что же лучше?
Действительно актуальный вопрос: «Что лучше подключить в электрощите: УЗО и автомат или дифференциальный автомат?».
Давайте рассмотрим плюсы и минусы этих вариантов:
-
Место на DIN-рейке всегда ограничено. Схема УЗО + автомат занимают 3 модуля, в то время как дифавтомат всего 2. Сейчас в новых домах электропотребители всегда разделяются на несколько групп, а значит и УЗО+автомат должны быть для каждой группы. Т.о. при установке дифавтомата вы экономите достаточно много места в щитке.
-
Также в пользу установки дифавтомата следует выделить банальную простоту установки, ведь установить одно изделие легче и быстрее чем два.
-
Если же говорить о стоимости изделий, то чаще всего связка УЗО + автомат окажется дешевле, чем дифавтомат с одними и теми же параметрами.
-
Профессионалы устанавливающие отдельно УЗО и автомат говорят, что данный способ защитных аппаратов лучше, потому что при возникновении нештатной ситуации легче определить проблему ее возникновения.
С точки зрения надежности и УЗО и дифатоматы полностью идентичны, поэтому вы можете выбрать любое устройство исходя из персональных потребностей и возможностей. На сайте amperkin.ru представлен широкий ассортимент низковольтного оборудования. Амперкин — выбор профессионалов.
Дифавтомат устройство и принцип работы.
Приветствую Вас уважаемые гости и постоянные читатели сайта elektrik-sam.info!
Начинаем очередную серию публикаций в рамках курса «Автоматические выключатели, УЗО и дифавтоматы — подробное руководство», на этот раз посвященную дифференциальным автоматам. Начнем с рассмотрения устройства и принципа работы дифавтоматов.
Автоматический выключатель дифференциального тока или дифавтомат — это устройство, объединяющее в одном корпусе функции автоматического выключателя и УЗО. Т.е. он позволяет защитить контролируемую цепь от токов перегрузки и токов короткого замыкания (функции автоматического выключателя) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляции токоведущих частей электроустановки.
Конструктивно дифавтоматы изготавливаются из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка производится так же, как и установка УЗО.
Для однофазной сети 220В выпускаются двухполюсные дифавтоматы. К клеммам верхних полюсов подключается фазный и нулевой проводник питающей сети, а к зажимам нижних полюсов – фазный и нулевой проводник от нагрузки. При этом, в зависимости от марки производителя и серии они для своей установки на DIN-рейку могут занимать как два, так и более модулей.
Для трехфазной сети 380В выпускаются четырехполюсные дифавтоматы. К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам три фазных провода и ноль от нагрузки.
При установке на DIN-рейку четырехполюсные дифавтоматы занимают место больше четырех модулей, в зависимости от марки производителя. Т.е. полюсов для подключения проводов четыре, а занимаемое место в электрощите более четырех модулей, за счет блока дифференциальной защиты.
Применение двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить монтаж, вместо отдельно установленных автоматического выключателя и УЗО (которые вместе занимают три модуля).
Мы помним из раздела, посвященного устройствам защитного отключения, что УЗО не защищает от сверхтоков и требует установки последовательно с ним автоматического выключателя.
При разветвленной проводке с большим количеством групп, экономия места в электрощите может быть довольно существенной. Однако, зачастую стоимость дифавтомата больше, чем стоимость отдельно установленных автомата и УЗО.
Конструктивно дифавтомат состоит из двух- или четырехполюсного автоматического выключателя и включенного последовательно с ним модуля дифференциальной защиты. Подробно конструкцию и принцип работы автоматических выключателей и УЗО мы рассматривали в предыдущих разделах, ссылки на них внизу этой статьи.
Повторим вкратце основные моменты.
Модуль автоматического выключателя обычно устанавливается в фазные проводники и содержит тепловой расцепитель для защиты от токов перегрузки и электромагнитный расцепитель (катушку соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как и у обычного автоматического выключателя.
При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, изгибается, и, если ток в цепи не уменьшается, приводит в действие механизм расцепления, размыкая защищаемую цепь.
При коротком замыкании ток в цепи мгновенно возрастает, наводимое в катушке соленоида магнитное поле перемещает сердечник, который приводит в действие механизм расцепителя и размыкает силовые контакты.
Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги, применяется дугогасительная камера.
Модуль дифференциальной защиты представляет собой дифференциальный трансформатор тока, через который проходит фазный и нулевой проводник (первичная обмотка) и обмотка управления (вторичная обмотка). В четырехполюсных дифавтоматах через дифференциальный трансформатор тока проходит три фазных проводника и нулевой.
В обычном режиме работы через фазный провод проходит ток к нагрузке, а через нулевой проводник от нагрузки, т.е. токи равны и направлены встречно. Геометрическая сумма токов равна нулю, наводимые ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.
При возникновении тока утечки баланс токов нарушается, поскольку в фазном проводе вместе с током нагрузки протекает и ток утечки. Токи в фазном и нулевом проводниках наводят разные по величине магнитные потоки, их баланс нарушается и в тороидальном сердечнике трансформатора тока возникает разностный магнитный поток. Под действием разностного магнитного потока во вторичной обмотке управления возникает ток.
Когда величина этого тока превысит пороговое значение, срабатывает механизм расцепления и силовые контакты дифавтомата отключаются от питающей сети.
Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханическим или электронным. В электронных при возникновении утечки, ток в обмотке управления подается на плату электронного усилителя с катушкой электромагнитного сброса и через механизм расцепителя отключает силовые контакты дифавтомата от питающей сети.
Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность при обрыве фазного или нулевого проводника со стороны питающей сети (подробно об этом смотрите видео работа УЗО при обрыве нуля), поскольку отсутствует питание, необходимое для работы платы усилителя.
Дифавтоматы некоторых производителей имеют встроенные индикаторы, которые позволяют определить причину срабатывания:
— дифавтомат сработал от перегрузки по току: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или сработал модуль дифференциальной защиты дифавтомата в результате утечка тока.
Если таких индикаторов нет, тогда в случае отключения дифавтомата, неясно что вызывало срабатывание – перегрузка по току, или дифавтомат сработал в результате возникновения тока утечки.
Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат отключился, значит он исправен.
Более наглядно принцип работы смотрите в видео Дифавтомат устройство и принцип работы:
Интересные материалы по теме:
Автоматические выключатели УЗО дифавтоматы — руководство.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Конструкция (устройство) УЗО.
Устройство УЗО и принцип действия.
Принцип работы трехфазного УЗО.
Работа УЗО при обрыве нуля.
Как проверить тип УЗО?
Почему УЗО выбирают на ступень выше?
УЗО основные характеристики. Часть 1.
УЗО основные характеристики. Часть 2.
Автоматические выключатели — конструкция и принцип работы.
