Дизайн розеток и выключателей – варианты дизайна

Невозможно представить комнату, в которой нет выключателей и розеток. В современном интерьере розетки и выключатели могут быть чем-то вроде модного аксессуара. Именно это заставляет производителей уделять большое внимание не только качеству своей продукции, но и разрабатывать новые дизайны. В результате каждый может подобрать электрофурнитуру под выбранный стиль интерьера комнаты. Выбирая из огромного ассортимента, легко можно растеряться, поэтому стоит рассмотреть дизайн розеток и выключателей прежде, чем отправиться в магазин за покупками.

Особенности конструкции

В современном мире многие вещи отличаются от тех, которые были модными каких-то 10 лет назад. Это же относится и к розеткам с выключателями. Стоит начать с того, что они отличаются по типу установки, и бывают:

• Встраиваемые.

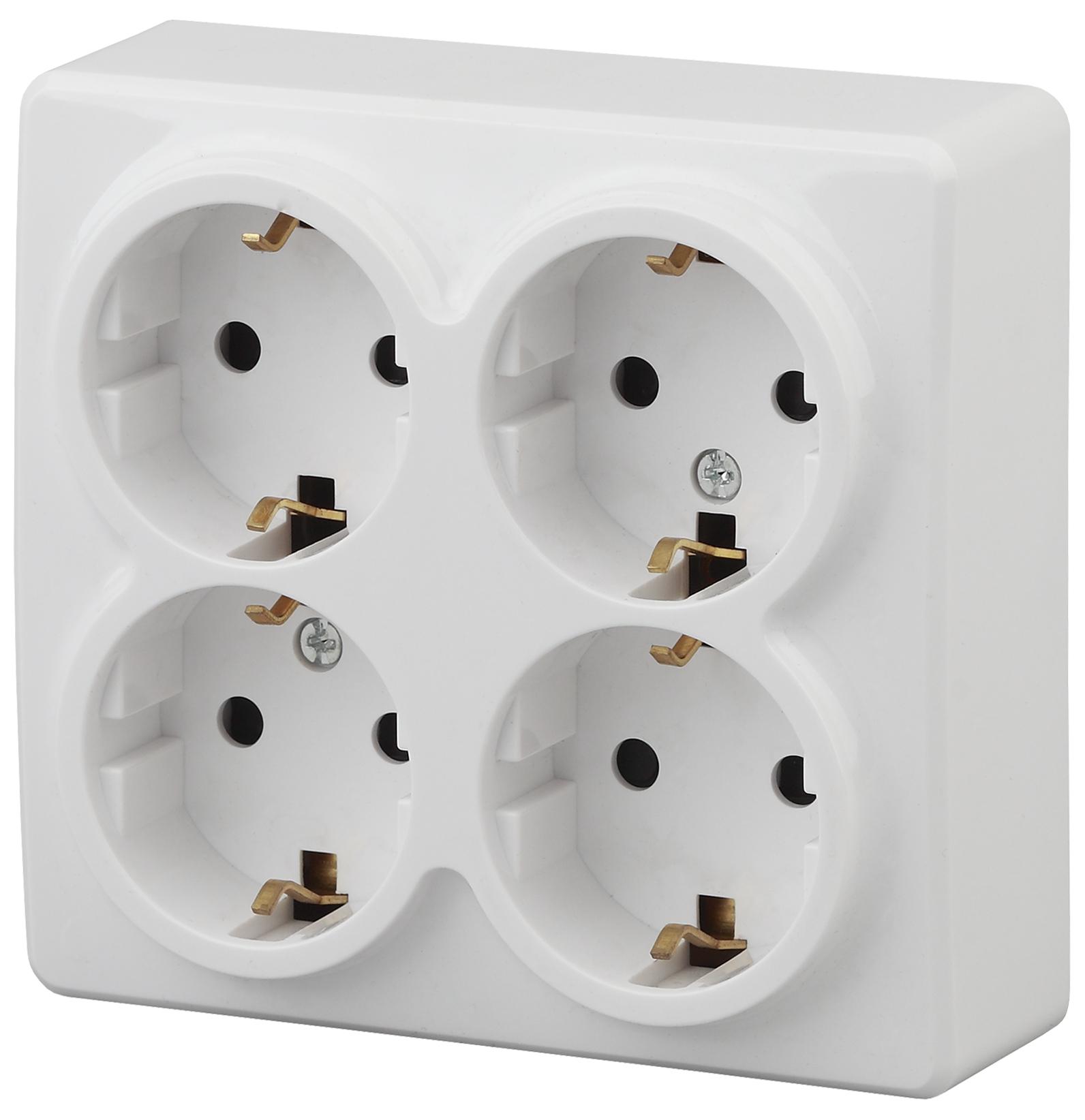

• Накладные.

И различаются по функциональности. Среди них есть:

• пылезащитные;
• влагозащитные;
• на дистанционном управлении.

Кроме этого, стоит также заметить, что накладные варианты могут быть уличными и внутренними. Для монтажа уличного освещения следует использовать только первый вариант, так как он обладает более высокими характеристиками и защитными функциями.

Дизайн выключателей

Конструкция выключателей также может быть разнообразной, в зависимости от количества клавиш: одно-, двух- и трехклавишные. По форме выделяют выключатели:

• прямоугольные;
• квадратные;
• круглые;
• овальные;
• дизайнерские.

С подсветкой

Для удобства рассматривайте варианты с подсветкой, в них вмонтированы светодиоды разных цветов. Особенно это актуально в интерьере детских комнат: дети смогут без проблем ориентироваться и находить выключатель даже в полной темноте.

Обратите внимание!

В современных интерьерах используют системы на дистанционном управлении, которые регулируются при помощи пульта.

Трендовая электрофурнитура

Обращайте внимание на гармоничное сочетание с интерьером

Несомненно, качество играет ключевую роль при выборе любого товара, но мода диктует свои правила, и дизайн теперь также важен. При покупке выключателей и розеток необходимо обращать внимание на их декоративность и гармоничное вхождение в интерьер квартиры. И первые, и вторые должны стать логичным завершением комнаты, а также быть удобными и практичными.

Рассмотрим самые распространенные варианты корпусов электрофурнитуры в зависимости от заданного стиля.

Кантри

Для изготовления розеток и выключателей в стилях кантри и сдержанный минимализм используют натуральную или искусственную кожу.

Хай-тек

Современный минимализм или хай-тек дополняются оригинальными разноцветными рамками (зеленый, красный и синий). Они изготовлены из толстого матового стекла и алюминия. Также сюда стоит отнести сенсорные выключатели – инновационную технологию.

В лофте также можно рассмотреть модели из матового стекла, но более уместны цветные стекла и металл.

Для стиля этно дизайнеры предлагают изучить ассортимент, выполненный из натурального дерева, например:

• темного красного дерева;
• вишни;
• светлого клена.

Есть специальная серия, которая относится к стилям конца 19 века – поворотный механизм выключателей может быть оформлен:

• росписью;
• керамикой;
• деревом разных пород.

Под старину

Для розеток и выключателей в стилях барокко и ампир, задача которых подчеркнуть богатство и роскошь, используют дорогостоящие материалы. Латунь, бронза и позолота гармонично впишутся в спальню, кабинет или гостиную.

В целом, материалом для изготовления розеток и выключателей могут служить:

• пластмасса;
• металл;
• камень;
• дерево;
• стекло и прочее.

Дизайн также может быть очень разнообразным.

Не стоит забывать, что выбранную модель необходимо правильно установить. Многие производители решили упростить решение этой проблемы и прилагают к своей продукции инструкцию по монтажу, что позволяет выполнить работу своими руками, без привлечения специалистов.

Выбирая электрофурнитуру, необходимо следовать важному правилу: она не должна стать центром интерьера комнаты, правильнее гармонично вписать ее в общий стиль.

Советы по правильному размещению и монтажу

Первая проблема, которая возникает при монтаже розеток и выключателей – это правильный расчет высоты относительно уровня пола. Стоит отметить, что этот критерий вычисляется для каждой комнаты в индивидуальном порядке, например, в гостиной она может быть любой, а на кухне – вдали от влаги и высоких температур, то есть рабочей поверхности.

Высота установки

Считается, что розетка должна размещаться на высоте от 1 м, но этот показатель может быть разным, в зависимости от расположения и габаритов мебели или техники. В комнатах с повышенной влажностью запрещен монтаж около ванны, душевой кабины и раковины.

Обратите внимание! В детских комнатах розетки должны иметь заглушки. Эта мера предосторожности обезопасит детей от несчастных случаев. Проводить монтаж стоит на высоте больше полутора метров.

Заглушки для розеток

При выборе места для размещения выключателей не стоит придерживаться стереотипов, необходимо следовать требованиям эргономики:

• Оптимальным вариантом считается зона в 10 см от дверного проема со стороны дверной ручки.
• Высоту стоит подбирать в соответствии с уровнем опущенной вниз руки (согласно уровню пола, это около 85 см).
• При установке выключателей на кухне или в ванной комнате следует придерживаться тех же рекомендаций, что и в случае с розетками.

Обратите внимание! При монтаже электрофурнитуры важно следовать правилам безопасности. Если таковых навыков нет, лучше обратиться за помощью к профессиональным электрикам.

Экодизайн

В последнее время большой популярностью пользуется экологичный дизайн – использование натуральных материалов. Производители розеток и выключателей также решили применить его для оформления своей продукции. Сочетание электрических приборов и живых растений оказалось вполне реальным. Для этого используются:

• мхи;
• лишайники.

Эко

Такой дизайн станет отличным дополнением ванной комнаты или кухни, так как необходимое количество влаги они будут брать из воздуха. Но, все же, такой вариант достаточно опасен для семей с детьми, поэтому если вы ярый поклонник природы, стоит рассмотреть варианты с засушенным гербарием.

Современная электрофурнитура – это не просто утилитарные устройства, но и важные составляющие декора, которые включены в интерьер. Много лет самыми популярными считаются классические белые модели, но если появилось желание приобрести что-то оригинальное и необычное, изучите все варианты современных выключателей и розеток.

Читайте также другие наши статьи:

Как установить подрозетники

Замена розетки

Установка выключателя света

Как подключить проходной выключатель

Дизайнерские розетки и выключатели со склада и с доставкой по РФ

Времена, когда розетки и выключатели производились в двух цветах давно прошли. Современная промышленность предлагает сотни вариантов оформления подобных электроустановочных изделий. Особое место в ассортименте такой продукции занимают дизайнерские розетки и выключатели. Это изделия, над внешним видом которых трудились именитые дизайнеры. Они (дизайнерские розетки и выключатели) отличаются особыми материалами, изысками конфигурации и большим разнообразием расцветок.

Многие покупатели, следуя тенденциям конца прошлого века, до сих пор отдают предпочтение универсальным белым или бежевым моделям. Но такой подход оправдан только при ограниченном бюджете и нежелании «заморачиваться». Конечно, электрофурнитура, прежде всего, должна быть надежной и безопасной.

Но немалую роль она играет и формировании интерьера. Во многих случаях дизайном розеток и выключателей пренебрегают, и совершенно зря. Правильно подобранный комплект дизайнерских розеток и выключателей изделий становиться завершающим штрихом всего интерьера.

На что опираться в выборе дизайнерских розеток?

Дизайнерская электрофурнитура есть в ассортименте многих торговых марок. Merten, Unica, Gira, LK и Zion предлагают огромное разнообразие механизмов и декоративных элементов из стекла, металла, камня, дерева и даже кожи. Примечательно, что дизайнерские розетки или другая электрофурнитура может изготавливаться даже из пластика. Пластиковые модели предлагают необычную форму или оригинальную расцветку. Несколько рекомендаций помогут лучше ориентироваться в подобном разнообразии и выбирать наиболее подходящие варианта.

Первое, на что стоит обратить внимание — цвет финишной отделки стены. Цвет розетки или выключателя может совпадать с ним только при необходимости скрыть электрофурнитуру.

Но подобная цветомаскировка не оправдана в случае с дизайнерскими изделиями. По-настоящему стильные розетки и выключатели должны влиться в интерьер, дополнить и завершить его.

А для достижения подобной гармонии есть несколько способов. Первое, на что нужно обратить внимание — стилистическое единство. В интерьер, оформленный в стиле хай-тек отлично впишутся металлические или стеклянные изделия. Ампир, кантри, лофт, минималистический дизайн, любой стиль потребует электрофурнитуру с определенным оформлением. В противном случае интерьер будет нарушен, а это определенно не то, на что рассчитываешь, расплачиваясь за оригинальные выключатели и розетки.

Кроме того, ориентироваться можно на особенности меблировки помещения. Цвет, фактура и материал выключателей может совпадать с доминирующими предметами мебели. Так, если в библиотеке имеется пара шикарных кожаных кресел, то и декоративные рамки выключателей и розеток из кожи будут оправданны. Внушительный деревянный рабочий стол в кабинете будет выгодно перекликаться с фурнитурой из дерева.

То есть, принцип заключается в стилистической гармонии мебели и электрофурнитуры.

При выборе дизайнерских розеток выключателей можно привязываться и определенным акцентам. Металлические, стеклянные или даже каменные декоративные элементы мебели или оформления будут гармонировать с подобными элементами выключателей и розеток. Естественно, не следует забывать и о конструктивных и эксплуатационных особенностях каждой модели. В случае с дизайнерскими изделиями надежность подразумевается априори — это неотъемлемая часть качественной продукции.

Таким образом, выбор правильных дизайнерской электрофурнитуры опирается на их декоративные качества. Купить стильные розетки и выключатели помогут три правила: стилистическое единство, гармония с меблировкой и акценты в интерьере. Розетки и выключатели, подобранные по такому принципу наверняка впишутся в дизайн. Хотя в таких субъективных вопросах всегда есть место личным предпочтениям.

Как выбрать розетки и выключатели для эксклюзивного интерьера

Розетки и выключатели в современном интерьере несут в себе не только функциональную составляющую, но и эстетическую. Забывать о каждой из них — нельзя. Позаботьтесь о том, чтобы новые детали интерьера гармонично вписались в пространство и не ухудшали ваш комфорт. Так вам удастся создать безупречный интерьер, продуманный до мелочей.

1. Спланируйте расположение

Перед тем как выбирать дизайн и форму розеток, нужно понять, как и где они будут располагаться. От этого напрямую зависит ваше решение: акцентировать внимание на этих аксессуарах или выбрать скрытые варианты.

Если розеток много, и хочется сделать их яркими, это может перегрузить интерьер. Расположение розеток и выключателей должно дублировать ваш образ жизни и основные бытовые ритуалы. Например, зарядка смартфона, использование электрической зубной щетки, локальное освещение для вечернего чтения — под каждый сценарий необходимо предусмотреть свою розетку, которая будет в удобном доступе.

Если вам не нравится большое количество розеток (особенно актуально этот вопрос стоит в рабочей зоне и гостиной), делайте ставку на современные многофункциональные системы-трансформеры.

Например, коллекция Plug & Light от ведущего поставщика интеллектуальных решений в области электротехники GIRA состоит из множества заменяемых модулей, благодаря которым ее легко можно приспособить сразу под несколько задач. Для этого нужно выбрать подходящие детали и просто подключать по мере необходимости, не прибегая к сложной сборке.

Насадки для разных типов освещения крепятся на магнит и поворачиваются на 360°, позволяя освещать любой, даже самый сложный угол в доме и создавать разную по интенсивности подсветку.

2. Продумайте акценты

Это также нужно сделать еще на этапе планирования интерьера. Примите решение, какую роль будут играть выключатели и розетки в интерьере — исключительно функциональную или еще и декоративную.

В первом случае выбор дизайна сводится к минималистичным моделям в цвет стен, а во втором — поле для экспериментов значительно расширяется в сторону интересных форм, цветов и фактур.

Выбор в пользу декоративности или чистого функционала зависит от места, где будут располагаться розетки. Если интерьер в стиле минимализм, стены окрашены в один цвет без дополнительных деталей, выигрышнее будут выглядеть розетки, подобранные тон в тон (или, по крайней мере, светлые на светлых стенах и темные — на темных).

Но если стена сама по себе несет декоративную функцию, например, присутствует декоративная кирпичная кладка или облицовка деревом, можно поэкспериментировать и сделать розетки и выключатели мини-акцентом, например, выделить их цветом.

3. Определитесь с цветом и формой

Форма розеток и выключателей зависит от общей стилистики интерьера, например, для классического стиля лучше всего подойдут простые формы: квадрат, прямоугольник; для стиля минимализм лучше выбрать розетки и выключатели с четкими линиями, прямыми углами.

Например, в коллекции Plug & Light от GIRA есть рамки, выключатели и насадки для светильников из нержавеющей стали или лакированного алюминия, а также в белом или черном пластике. Они не будут спорить с общим наполнением интерьера, деликатно дополняя его. К тому же, изделия GIRA предусматривают максимально щадящую эксплуатацию с минимальным вредом для окружающей среды.

4. Уделите внимание дополнительным функциям

В современном быстро меняющемся мире жилое пространство меняется так же стремительно, подстраиваясь под многочисленные потребности жильцов. Гостиная трансформируется из зоны отдыха в рабочее пространство, игровую для детей, и обратно.

Сценарии освещения и розетки должны быстро подстраиваться под новую функцию. Поэтому имеет смысл выбрать освещение как можно более многофункциональное.

Модульные системы — выход из положения. Вместо многочисленных осветительных приборов, вы покупаете насадки и просто меняете их, в зависимости от той функции которую сейчас должно выполнять освещение.

Например, в спальне это может быть подсветка для чтения, основной свет или локальное прикроватное освещение.

Система Plug & Light от GIRA способна быстро подстраиваться под разные запросы: настенный светильник может служить подсветкой рабочей зоны на кухне, а если его развернуть на 180 градусов, создаст приятное рассеянное освещение для романтического ужина. Для этого не потребуется устанавливать несколько разнотипных осветительных приборов: в системе есть разные заменяемые модули, которые легко крепятся на магнит и каждый из которых может по-разному освещать комнату.

5. Не забудьте о безопасности

Несмотря на функциональность и красивый дизайн, розетка в первую очередь источник дополнительной опасности в доме. Особенно это актуально в тех местах, есть возможен контакт с водой: на кухне или санузле. Существуют специальные форматы розеток с защитными крышками и заглушками для подобных мест.

Кроме этого, существует система обозначений, обычно она указана на розетках буквами IP и двумя цифрами. Первая цифра обозначает степень защиты от посторонних предметов (от 0 — «защиты нет», до 6 — «абсолютная защита»), а вторая цифра — степень защиты от влаги (от 0 — «защиты нет», до 8 — «защита при погружении в воду»).

Ориентируясь по ней, легко выбрать нужную степень защиты. Обычно для жилых помещений выбирают маркировку IP 20, для санузла — IP 44, а для улицы — IP 65.

Надежность, эстетичность и многофункциональность — три кита, на которых строится современное оформление освещения в доме. Компания GIRA — это один из ведущих мировых поставщиков интеллектуальных решений в области электроники и систем умного управления домом. GIRA производит высокотехнологичные стильные устройства для освещения, мультимедиа, телекоммуникаций и отопления, которыми легко управлять и комфортно пользоваться. Системы-трансформеры позволяют реализовать любой сценарий освещения без дополнительных трудностей.

Дизайн розеток и выключателей: фото, идеи 2019

На сегодняшний день затруднительно представить помещение без электрических приборов. Безопасно расположенная и правильно подключенная элкутрофурнитура обеспечит бесперебойное функционирование ваших приборов. Розетки и выключатели — это одни из самых востребованных пунктов электрофурнитуры, представленных на рынке. Прежде чем оборудовать свой дом, ознакомьтесь с особенностями конструкций и просмотрите огромнейшее количество идей дизайна, чтобы раскрыть всю полноту интерьера вашего дома.

Основные типы электрических розеток

• С заслонками. Заслонки на розетке предотвращают попадание посторонних предметов на активные контакты.
• Розетки, оборудованные выталкивателем вилки. Розетка оснащена специальной кнопкой, при нажатии которой, срабатывает выталкивающий механизм.

• С заземлением. Стандартная розетка оснащена двумя отверстиями, к ним присоединяют два контакта электропроводки. Розетка с заземлением имеет третий контакт, который предназначен для защиты от повреждения изоляции подключенного устройства.
• Розетки, предназначенные для улиц. Такие модели обладают высокой безопасностью и защитной крышкой.

• С резиновыми прокладками, которые обеспечивают защиту от попадания влаги. Такие модели в основном предназначены для помещений с высокой влажностью: ванные комнаты, кухни, прачечные и т.д.

Основные типы выключателей

• Клавишные выключатели. Существуют выключатели с одной, двумя или тремя клавишами. Одноклавишные используются для включения и выключения одной электрической цепи. Двух и трехклавишные используются для регулировки групп светильников или светильников с большим количеством ламп.
• Поворотные.
• Кнопочные.
• Сенсорные.

Читайте еще: Идеи дизайна маленькой прихожей в квартире

Тенденции в дизайне интерьера и новые технологии, влияющие на декоративную электрофурнитуру
Раньше можно было выбрать аксессуары для проводки в одном цвете.

На заметку!

В 80-х и 90-х годах началось постепенное расширение декоративных опций в электроустановочных изделиях, стали широко доступны отделка из латуни и хрома.

С растущим интересом домовладельцев к проектам дизайна и ремонта интерьера последовало еще большее распространение декоративной отделки.

Ниже рассмотрим новые стили и цвета, которые соответствуют тенденциям каждого нового сезона.

Матовая латунь

В настоящее время, хотя нержавеющая сталь остается популярным вариантом, все более популярными становятся теплые оттенки, такие как полированная латунь, бронза и медь. Также в тренде цвета серого, не совсем белого оттенка со смелым акцентом в стиле ретро.

На заметку!

С точки зрения дизайна, минималистичные, низкопрофильные фитинги, особенно со скрытым креплением, остаются популярными с акцентом на декоративные металлические переключатели.

Читайте еще: Проекты домов из бруса для постоянного проживания — лучшие идеи

Антимикробный медно-светлый переключатель

Также наблюдается значительный рост использования систем сетевых выключателей, которые чрезвычайно универсальны.

Они позволяют размещать элементы управления — диммеры рядом с выключателями или удобными для кухни сеточными модулями, такими как держатели предохранителей на одной лицевой панели.

Сделанные на заказ проекты

Изменения в домашней технике также оказывают влияние на электроустановочные изделия. В связи с резким увеличением числа смартфонов и планшетов многие домовладельцы считают, что розеток питания уже недостаточно для питания всего электрического оборудования в их домах и поддержания заряда всех этих портативных устройств.

Читайте еще: Установка и подключение своими руками посудомоечной машины

На заметку!

В ответ многие производители проводных аксессуаров представили в своих диапазонах сменные разъемы, которые предлагают USB-порты, зарядки наряду с разъемами 13А. Это отличная экономия места, и, благодаря умной зарядке, подключенные устройства заряжаются с оптимальной скоростью.

Иногда технология и стиль могут сочетаться, примером является светодиодное освещение, которое в течение некоторого времени пользовалось популярностью у дизайнеров интерьера.

Ретро вдохновение

Дискретное светодиодное освещение может использоваться вместе со смелыми, «яркими» светильниками и лампами накаливания в стиле ретро.

На заметку!

Эта революция в подходе к освещению в домах привела к значительному росту продаж светодиодных ламп, управляемых диммерами. Диммеры бывают с обычным управлением нажатием/выключением, а также с сенсорным и дистанционным управлением.

Читайте еще: А как вам такое? Необычный интерьер 2019 года

Совершенно очевидно, что все кардинально изменилось, поскольку белый пластик был единственным вариантом при выборе электрофурнитуры. Новые тенденции и технологии постоянно вдохновляют на разработку новых дизайнов, стилей и декоративной отделки.

В ходе этого процесса электромонтажные аксессуары превратились из чисто бытового предмета в продуманную покупку с декоративной ролью в рамках схемы дизайна интерьера.

Студия дизайна Visarteam | Блог о дизайне и ремонтным работам

Эргономичное планирование квартиры должно обеспечить максимальный комфорт ее жителей. Водоснабжение, электричество, шумоизоляция – важные нюансы любого проекта, которым следует уделить внимание еще на начальных стадиях ремонта.

Особенно тщательного планирования требуют вопросы электропроводки, установки розеток и распределения выключателей. В современных квартирах вы не встретите проводов удлинителей, ведь своевременное и грамотное планирование дает возможность избежать подобных неудобств!

Правильное расположение розеток и выключателей позволит не только повысить функциональность и безопасность в доме, но и поспособствует гармоничному дизайну помещения.

Продумать места для розеток стоит на начале ремонтных работ, а еще лучше – до ремонта! Чтобы каждая розетка была практичной и вписывалась в интерьер, необходим готовый дизайн-проект, который исключит возможные ошибки и последующие неудобства. В нем учитываются места расположения мебели, стационарных и переносных электроприборов, количество техники, соответствие дизайну помещения.

С дизайн-проектом можно не беспокоиться о том, что розетки будут иметь неудобное месторасположение, а к выключателям потребуется «преодолевать» метры пространства. Мы дадим несколько простых советов, которые помогут вам установить розетки и выключатели в максимально удобном и правильном месте.

Наиболее удобной высотой для монтажа розеток является 20-30 сантиметров от плинтуса. Место размещения некоторых розеток напрямую зависит от расположения техники, для которой они предназначены.

Выключатели следует размещать недалеко от двери. Зачастую высота установки составляет от 70 до 90 сантиметров от пола. Жильцы квартиры не должны тянуться или нагибаться, пытаясь включить или выключить освещение.

Чаще всего переключатели располагаются на уровне дверной ручки, в диапазоне 15 сантиметров от нее. Размещенный со стороны дверных петель выключатель будет неудобным. Помимо этого, доступ к выключателю или к розетке не должна ограничивать мебель.

Исходя из специфики каждой комнаты, существуют и отдельные стандарты размещения розеток. К примеру, на кухне розетки лучше всего разместить над столешницей, на высоте 10-20 сантиметров. Под стационарные электроприборы необходимо предусмотреть скрытые розетки, которые размещаются непосредственно возле техники.

В спальне розетки предусматриваются в зависимости от функциональных зон комнаты, а переключатели света имеют целую систему, позволяющую регулировать свет из разных мест.

Для детской комнаты предусмотрены многофункциональные источники электропитания с повышенной безопасностью. Высота выключателей может быть изменена, а розетки в детской должны иметь защитные крышки и клапаны.

В ванной комнате существуют свои правила размещения розеток. Во-первых, важна их близость к воде. Розетки располагаются не ниже 20 сантиметров от пола из-за риска затопления комнаты. Отступ от источников воды должен составлять не менее 60 сантиметров.

Для коридора и прихожей подойдут розетки, установленные на высоте 20 сантиметров от плинтуса, а для гостиной – на уровне полметра от пола, с учетом дизайна и размещения техники.

Электрика в дизайн-проекте или розетки и выключатели как функциональный элемент декора

Эффект от дорогого дизайнерского ремонта смажется, если по всей квартире будут развешаны провода и тянуться удлинители. Это грустная реальность всех клиентов, которые забывают включать в объем работ разработку плана электрики.

Сколько должно быть розеток и где будут размещаться выключатели – решается еще на этапе подготовки дизайн-проекта. Согласно этому документу еще до начала отделочных работ выполняется разводка электропроводки. А затем устанавливаются лицевые накладки для розеток и выключателей, подходящие к интерьеру.

Розетки, виды:

Если не касаться оформления и внешнего вида, то розетки можно разделить на три основных типа:

• Открытые и закрытые розетки;
• С защитой от влагис защитой от детей или без защиты;
• С заземлением и без.

На каждом объекте может потребоваться установка сразу нескольких типов розеток. Составление плана разводки поможет точно определить количество розеток и их типы, чтобы не переплачивать за лишние или более дорогие модели, а также обеспечить подключение всех электроприборов без тройников и удлинителей.

В кухне:

Именно на кухне требуется установка самого большого количества розеток. Здесь понадобятся все существующие типы – и с заземлением для электроплиты и посудомойки, и влагозащитные – для рабочей зоны, и даже с защитой от детей, если они есть в семье.

На современной кухне может потребоваться подключение до 30-40 розеток, чтобы обеспечить электропитанием все бытовые приборы, постоянно работающие или использующиеся время от времени.

В ванной:

Здесь почти всегда устанавливаются розетки и выключатели с влагозащитой. В видимой зоне ставят закрывающиеся розетки. Для стиральной машины и бойлера, если он есть, душевой с гидромассажем или ванны с функцией джакузи, ставят розетки с заземлением. Для осветительных приборов, фена и других электроприборов подойдут простые розетки.

В комнатах:

Здесь понадобятся обычные открытые розетки, при необходимости с детской защитой. Дизайнер просчитывает все электроприборы, осветительные приборы и планирует количество розеток под них. Дополнительно предусматриваются розетки для зарядки гаджетов. Хотя можно поставить современные розетки со встроенными разъемами для usb.

Самое «розеткозатратное» место в комнате – это подключение ТВ и компьютера на рабочем месте. Там может потребоваться установка до 10-15 входов. В спальне удобно размещать розетки в изголовье, чтобы ночью можно было просто подзаряжать гаджеты, пользоваться ноутбуком или планшетом прямо в кровати.

Читайте также: Освещение в спальне и прикроватная электрика.

Выключатели и диммеры:

Классические клавишные выключатели, выключатели-тумблерами и выключатели с возможностью регулировки интенсивности освещения – диммеры, также закладываются на этапе разработки дизайн-проекта. Определяется их количество, типы, высота размещения.

Удобное современное решение – использование парных выключателей, которые позволяют включать свет при входе в комнату, а выключать, непосредственно у кровати или рядом с диваном, если речь идет о гостиной. В домах со светодиодным освещением активно используются диммеры – это выключатели с возможностью плавной регулировки интенсивности освещения. Также существуют сенсорные выключатели, позволяющие изменять программы освещения.

Вам также может быть интересна статья: Светодиодная подсветка в интерьере.



Дизайн розеток, выключателей, диммеров:



Сегодня представлен чрезвычайно огромный ассортимент розеток и выключателей, подходящих под любой дизайн интерьера. Существуют рамки из натуральных материалов – дерева, стекла, камня. Разнообразен выбор цветовых вариантов декоративных накладок – золотистые, серебристые, перламутровые, светящиеся в темноте, со сменными панелями, с неоновыми расцветками. Есть как недорогие, так и элитные варианты. В ассортименте ведущих производителей представлены целые коллекции рамок для электрики. Не запутаться во всем разнообразии и выбрать наиболее подходящие варианты для вашего интерьера – поможет дизайнер.

Смотрите также: Люстры и светильники: размер, яркость, дизайн.



Внутренняя и наружная проводка:

Делая капитальный ремонт и воплощая в жизнь дизайнерский проект, проводку стараются спрятать внутрь стен, под элементы декоративной отделки. Для этого заранее размечают места, где будут установлены розетки, выключатели, подключены осветительные приборы. От электрощитка к установленным маячкам прокладывают штробы, в которые убирают провода. После финишной отделки и подключения ламп, люстр, светильников, установки розеток и выключателей, на видном месте не остается висящих проводов, кабель-каналов и других невзрачных инженерных коммуникационных сетей.

Но существует и другой подход. Наружная декоративная электрика – интересное решение для современных интерьеров. При таком подходе все провода специально прокладываются на всеобщем обозрении, прямо по стенам и потолку. При этом подбираются массивные кабели, в том числе с цветной оплеткой. И прокладываются они художественным способом, образуя интересные фигуры и контуры. Используются нарочито грубые или вычурные элементы крепления. Такой стиль отлично подходит для помещений, оформленных в стиле минимализм, лофт, хорошо смотрится в скандинавских интерьерах.

Читайте также: Дизайн зоны ТВ.

Заказывая дизайн-проект у профессионалов, вы можете быть уверены, что в вашем интерьере будет продумана и предусмотрена каждая деталь! Звоните или оставляйте свои заявки на сайте!

На фотографиях: реализованный проект от студии Интерьерком.


ВСТРАИВАЕМЫЕ МЕТАЛЛИЧЕСКИЕ РОЗЕТКИ BOWA

ДЛЯ ЛЮБЫХ ПОКРЫТИЙ. ДЛЯ ЛЮБЫХ ПОВЕРХНОСТЕЙ. ДЛЯ ЖИЛЫХ И ОФИСНЫХ ПОМЕЩЕНИЙ.

Дизайн розеток ABL разработан при участии профессора архитектуры Wolfgang D. Prix (автор проекта BMW World в Мюнхене, центра Georges Pompidou в Париже, Музея Современного Искусства в Нью-Йорке) и отличается гармоничным внешним видом.

«Квадрат, вписанный в квадрат» дублирует классический дизайн розеток и выключателей ведущих европейских производителей.

НЕРЖАВЕЮЩАЯ СТАЛЬ («литьё»), толщиной 5 мм

Особый состав сплава обеспечивает утонченный внешний вид и лёгкость, а также превосходную устойчивость к внешним механическим нагрузкам и коррозии.

Компактное исполнение: однопостовые ABL 94 х 94 мм или двухпостовые ABL 112 х 112 мм

Модульный принцип конструкции и наличие специальных креплений на корпусе розетки позволяют при необходимости устанавливать несколько розеток в ровный ряд.

В бокс-адаптер устанавливаются любые стандартные электрические, компьютерные, телевизионные или телефонные розетки, а также разъемы для подключения радио или видеопроектора.

Монтажная крышка, входящая в комплект поставки розетки ABL, обеспечивает лёгкую инсталляцию, в особенности, выравнивание по уровню пола, и исключает риск загрязнения металлической крышки и/или механизма.

Цветовая гамма, адаптированная к «металлическим» сериям ведущих производителей электроустановочных изделий (GIRA, JUNG, BERKER, BJE и т.д.)

– нержавеющая сталь ESM

– платина PLM

– бронза MSM

– золото AUM

Немецкая компания ABL разработала специальную технологию производства металлических розеток в любом цветовом исполнении. BOWA. 94 RAL или BOWA.112 RAL расставят акценты там, где это требуется. Будут заметны или спрятаны. Так, как требует дизайн Вашего объекта. Мир полон красок! Наши металлические розетки тоже!

Встраиваемые розетки ABL как функциональный и самостоятельный объект помогут Вам создать гармоничную атмосферу и впишутся в любой интерьер, от классического до ультрасовременного.





ДИЗАЙН РОЗЕТК – SRT Prosthetics

Удобная, хорошо подогнанная розетка – основа положительного исхода каждого инвалида. Ваш протез будет разработан специально для вас с помощью уникального индивидуального метода, который был выбран для вас вашим протезистом.

ПРЯМАЯ РОЗЕТКА

Лучше вписывается в кратчайшие сроки. SRT считает, что неизменно надежная и хорошо подогнанная розетка является основой положительного результата, и мы рады представить новую систему, которая сочетает в себе время и эффективность с навыками и способностями специально обученных протезистов.В результате наши пациенты получают больше комфорта! Протезисты, хорошо знакомые с системой Direct Socket, могут изготовить готовую розетку быстрее, чем это позволяют другие методы. Гнезда Direct изготавливаются по направлению к пациенту вместо традиционного слепка. Простота и эффективность процесса примерки делают его намного удобнее традиционных методов. Пациенты могут выйти со своим новым протезом в тот же день! Пациенты обычно возвращаются к терапии намного быстрее и могут начать тренировку походки раньше, чем при использовании традиционных методов.

ОТЗЫВЫ:
«Я ношу протезы уже 30 лет, и мне никогда не было так комфортно».
«Удивительно, что вы можете сделать готовую розетку за несколько часов, и это будет так удобно».
«Мой новый протез сидит на мне как перчатка и не теряет всасывания!»
«У меня более широкий диапазон движений и возможность носить его весь день без какого-либо дискомфорта».
«Я много играю в гольф.Стабильность дает энергию. Гораздо проще выйти и сыграть в гольф, не беспокоясь о ноге ».
«Эта система стала намного больше моей конечностью по сравнению с другими системами».

Джеймс пришел в офис в 1:00 и с комфортом прошелся по брусьям в 3:45 благодаря ускоренному процессу Direct Socket! С помощью Джоша и Джареда, его протезистов, Джеймс сказал, что его следующий телефонный звонок будет его физиотерапевту, чтобы быстрее вернуться к терапии!

Мы хотели бы поделиться с вами дополнительной информацией! Обратитесь, чтобы узнать больше!

ПОДКЛЮЧИТЬ TF

Большинство людей с трансфеморальной ампутацией бедренной кости с низкой активностью либо отказываются от протеза, либо никогда не получают его.Представляем Connect TF: регулируемую ортопедическую розетку, которую можно удобно носить – а также надевать и снимать – сидя, что делает ее более подходящей для пользователей с более низким уровнем активности трансфеморальных (выше колен) суставов, чем традиционные розетки. Пациенты подтвердили свою физическую форму и комфорт, что позволяет им максимально эффективно проводить время в терапии и увеличивать свою мобильность. Могут быть подобраны по индивидуальному заказу и доставлены в клиники, больницы, терапевтические учреждения, дома престарелых или домой к пациенту.
«Через несколько минут после установки Connect TF мне нужен был подходящий набор, и я очень счастлив».- Мил, СТО Пациент.

Мы хотели бы поделиться с вами дополнительной информацией! Обратитесь, чтобы узнать больше!

Система литья под воду Symphonie Aqua

Эта революционная система литья протезов обеспечивает стабильно удобные, хорошо подогнанные суставы. Система Symphonie Aqua Casting System смогла запечатлеть точную форму ампутированной конечности при полной нагрузке. Нажмите сюда, чтобы узнать больше!

MotoMan Carver

Пациенты, перенесшие ампутацию, заслуживают надежных, хорошо функционирующих протезов.Для создания удобных протезов, которые подходят и хорошо работают, SRT Prosthetics использует передовые технологии Motoman Robotic Carver

.

Прогнозирующий дизайн ортопедической лунки: часть 1 популяционная оценка транстибиальных протезных лунок с помощью суррогатного моделирования на основе метода FEA

Биомеханическая модель Механобиол . 2020 августа; 19 (4): 1331-1346. DOI: 10.1007 / s10237-019-01195-5.Epub 2019 29 июня.

Принадлежности Расширять

Принадлежности

• ¹ Научно-исследовательская группа по биоинженерии, факультет инженерных и физических наук, Саутгемптонский университет, Саутгемптон, Великобритания.
• ² Клинический академический факультет, факультет медицинских наук, Саутгемптонский университет, Саутгемптон, Великобритания.
• ³ Научно-исследовательская группа по биоинженерии, факультет инженерных и физических наук, Саутгемптонский университет, Саутгемптон, Великобритания. [email protected].

Бесплатная статья PMC

Элемент в буфере обмена

Дж. В. Стир и др.Модель биомеха, механобиол. 2020 Август.

Бесплатная статья PMC Показать детали Показать варианты

Показать варианты

Формат АннотацияPubMedPMID

Биомеханическая модель Механобиол .2020 августа; 19 (4): 1331-1346. DOI: 10.1007 / s10237-019-01195-5. Epub 2019 29 июня.

Принадлежности

• ¹ Научно-исследовательская группа по биоинженерии, факультет инженерных и физических наук, Саутгемптонский университет, Саутгемптон, Великобритания.
• ² Клинический академический факультет, факультет медицинских наук, Саутгемптонский университет, Саутгемптон, Великобритания.
• ³ Научно-исследовательская группа по биоинженерии, факультет инженерных и физических наук, Саутгемптонский университет, Саутгемптон, Великобритания. [email protected].

Элемент в буфере обмена

Полнотекстовые ссылки Опции CiteDisplay

Показать варианты

Формат АннотацияPubMedPMID

Абстрактный

Было высказано предположение, что анализ методом конечных элементов может дополнить принятие клинических решений по соответствующему проектированию и производству протезов суставов для людей с ампутированными конечностями.Однако клинический перевод не был достигнут, отчасти из-за длительного времени решателя и сложности, связанной с разработкой модели. В этом исследовании была создана параметрическая модель, основанная на вариациях в (i) популяционной морфологии остаточной формы, (ii) податливости мягких тканей и (iii) конструкции протезной лунки. Суррогатная модель Кригинга была адаптирована к ответу анализов по всему пространству дизайна, что позволило прогнозировать новые остаточные морфологии конечностей и конструкции лунок. Было предсказано, что морфологическая изменчивость и конструкция ортопедической лунки оказывают существенное влияние на межфазное давление между лунками и конечностями и условия сдвига, а также на деформации подкожных мягких тканей.Эти отношения были исследованы с более высоким разрешением анатомической, хирургической и конструктивной вариативности, чем сообщалось ранее, с сокращением вычислительных затрат на шесть порядков. Это позволило делать прогнозы в реальном времени (1,6 мс) с ошибкой по сравнению с аналитическими решениями <4 кПа по давлению на остаточном наконечнике и <3% по деформации мягких тканей. Таким образом, эта структура представляет собой существенный шаг к внедрению анализа методом конечных элементов в протезной клинике.

Ключевые слова: Ампутация; Конечно-элементный анализ; Анализ главных компонентов; Статистическое моделирование форм.

Заявление о конфликте интересов

Ни один из авторов не заявляет о конфликте интересов.

Цифры

Рис.1

Блок-схема разработанного рабочего процесса.…

Рис.1

Блок-схема разработанного рабочего процесса. a Сегментация и создание МРТ…

Рисунок 1

Блок-схема разработанного рабочего процесса. a Сегментация МРТ-сканирования и создание сетки FE, b SSM из PCA 30 сканирований поверхности, c параметрическая модель конструкции гнезда TSB, показывающая три проектные переменные, используемые для управления прессовой посадкой в ​​проксимальном отделе , средние и дистальные области, d Латинский план выборки гиперкуба семи входных переменных для параметрической модели, e применение граничных условий модели, включая надевание и загрузку сокета, f решение моделей FE в качестве обучающих данных, выделение интересующих областей на конечности, g создание суррогатной модели на основе моделирования FE.Точки обозначают данные обучения, а поверхность показывает подобранную функцию

.

Фиг.2

Результаты SSM. a Влияние изменения веса ПК 1…

Рис. 2

Результаты SSM. a Влияние изменения веса ПК 1 и 2 на ± 1 σ по отношению к средней форме в корональной плоскости, с медиальным и латеральным аспектами, обозначенными M и L, и сагиттальной плоскостью, с передним и задним аспекты, помеченные A и P. b Влияние изменения базовой сетки на МРТ-сканировании на первых двух ПК при фиксации остальных ПК

Фиг.3

Процедура морфинга…

Рис.3

Процедура, используемая для морфинга базовой сетки КЭ ( a ) путем изменения…

Рис. 3

Процедура, используемая для морфинга базовой сетки FE ( a ), путем изменения длины кости ( b ), затем изменения внешней формы конечности для соответствия SSM ( c ) и, наконец, преобразования внешнего лайнера ( д ). Результат преобразования сетки FE в морфологические параметры модели, определяемые длиной остатка, v ₁ , профилем остатка, v ₂ и длиной большеберцовой кости, v ₃ .Мягкие ткани отображаются красным цветом, кость – серым, а подкладка – синим. Сетка была визуализирована с помощью плоского разреза, проходящего через элементы

.

Фиг.4

Регрессионный анализ суррогата…

Рис.4

Регрессионный анализ суррогатных моделей с различным количеством точек обучающих данных.…

Рис. 4

Регрессионный анализ суррогатных моделей с различным количеством точек обучающих данных. На каждом графике ось x дает 75 наблюдаемых точек данных из моделирования, а ось y дает прогнозы суррогатной модели для соответствующих точек наблюдаемых данных

Рис.5

Интерфейсное давление, сдвиг и мягкость…

Фиг.5

Давление на границе раздела, сдвиг и деформация мягких тканей в ключевых областях интереса модели…

Рис. 5

Давление на границе раздела, сдвиг и деформация мягких тканей в ключевых областях интереса модели для фиксированных значений модуля упругости ткани и длины большеберцовой кости (v4 = 45 кПа, v5 = + 7.5%) и унифицированное + 1% прессовое гнездо (v5 = v6 = v7 = + 1.0). Ось x для каждого участка соответствует длине остатка, v1, а ось y – профилю остатка, v2

Фиг.6

Деформация мягких тканей дистального отдела для…

Рис.6

Деформация дистальных мягких тканей при различных значениях длины большеберцовой кости, v 3,…

Рис. 6

Деформация дистальных мягких тканей для различных значений длины большеберцовой кости, v3, и модуля упругости мягких тканей, v4, для гнезда с прессовой посадкой + 1% (v5 = v6 = v7 = + 1.0). Ось x для каждого участка соответствует длине остатка, v1, а ось y – профилю остатка, v2

Рис.7

Эффекты конструкции ортопедического гнезда…

Фиг.7

Влияние конструкции протезной лунки на биомеханическую реакцию конечности в…

Рис. 7

Влияние конструкции ортопедической лунки на биомеханическую реакцию конечности в каждой из областей интереса.Оси x каждой представляют собой проксимальную прессовую посадку, v5 в%, а ось y – дистальную прессовую посадку, v7 в%. Средняя прессовая посадка – это среднее значение проксимальной и дистальной прессовой посадки, v6 = 0,5 v5 + v7

Фиг.8

Профили межфазного давления для…

Рис.8

Профили межфазного давления для четырех случаев из популяции с четырьмя различными…

Рис. 8

Профили межфазного давления для четырех случаев из популяции с четырьмя различными конструкциями патрубков. Каждое гнездо с прессовой посадкой сконструировано таким образом, что v5 = v6 = v7. Были выбраны четыре величины прессовой посадки, соответствующие -1, 1, 3 и 5%. Представлен передне-боковой вид под углом 45 ° для визуализации давления на бугристости большеберцовой кости и головке малоберцовой кости

Все фигурки (8)

Похожие статьи

• Прогнозирующий дизайн протезов гнезда: часть 2, генерирующая индивидуальные конструкции кандидатов с использованием многоцелевых генетических алгоритмов.

  Стир Дж. В., Грудневски П. А., Браун М., Уорсли П. Р., Соби А. Дж., Дикинсон А. С.. Стир Дж. В. и др. Модель биомеха, механобиол. 2020 августа; 19 (4): 1347-1360. DOI: 10.1007 / s10237-019-01258-7. Epub 2019 18 ноя. Модель биомеха, механобиол. 2020. PMID: 31741116 Бесплатная статья PMC.

• Прогностический контроль для активной ортопедической розетки на основе оценки риска повреждения ткани на основе метода FEA.

  Мбити FM, Чипперфилд AJ, Стир JW, Дикинсон AS. Mbithi FM, et al. Annu Int Conf IEEE Eng Med Biol Soc. 2019 июль; 2019: 2073-2076. DOI: 10.1109 / EMBC.2019.8857155. Annu Int Conf IEEE Eng Med Biol Soc. 2019. PMID: 31946309

• Квазистатический отклик податливых протезов суставов для пациентов с ампутацией голени с использованием методов конечных элементов.

  Фаустини MC, Нептун RR, Кроуфорд RH.Faustini MC и др. Med Eng Phys. 2006 Март; 28 (2): 114-21. DOI: 10.1016 / j.medengphy.2005.04.019. Epub 2005 6 июня. Med Eng Phys. 2006 г. PMID: 15941666

• Разработка транстибиального протеза для пациента с ампутированной нижней конечностью.

  Лаинг С., Ли П.В., Го Дж. Ч. Laing S, et al. Ann Acad Med Singap. 2011 Май; 40 (5): 252-9. Ann Acad Med Singap. 2011 г.PMID: 21678017 Рассмотрение.

• Конечно-элементный анализ ампутированной нижней конечности: систематический обзор и рекомендации.

  Дикинсон А.С., Стир Дж. В., Уорсли ПР. Дикинсон А.С. и др. Med Eng Phys. 2017 Май; 43: 1-18. DOI: 10.1016 / j.medengphy.2017.02.008. Epub 2017 9 марта. Med Eng Phys. 2017 г. PMID: 28285881 Рассмотрение.

Процитировано

2 артикулов

• Разработка аналоговой остаточной конечности для сравнительного DVC-анализа конструкций суставных протезов челюстей.

  Ранкин К., Стир Дж., Патон Дж., Маврогордато М., Мартер А., Уорсли П., Браун М., Дикинсон А. Ранкин К. и др. Материалы (Базель). 2020 7 сентября; 13 (18): 3955. DOI: 10.3390 / ma13183955. Материалы (Базель). 2020. PMID: 321 Бесплатная статья PMC.

• Прогнозирующий дизайн протезов гнезда: часть 2, генерирующая индивидуальные конструкции кандидатов с использованием многоцелевых генетических алгоритмов.

  Стир Дж. В., Грудневски П. А., Браун М., Уорсли П. Р., Соби А. Дж., Дикинсон А. С.. Стир Дж. В. и др. Модель биомеха, механобиол. 2020 августа; 19 (4): 1347-1360. DOI: 10.1007 / s10237-019-01258-7. Epub 2019 18 ноя. Модель биомеха, механобиол. 2020. PMID: 31741116 Бесплатная статья PMC.

Рекомендации

1. 1. Аль-Дирини RMA, член парламента от Рида, Ху Дж., Тьюлис Д.Разработка и валидация модели FE с высокой анатомической точностью для ягодиц и бедер сидящего человека. Энн Биомед Eng. 2016; 44: 2805–2816. DOI: 10.1007 / s10439-016-1560-3. – DOI – PubMed
2. 1. Babalola KO, Twining CJ, Petrovic V, Taylor CJ (2008) Трехмерная сегментация мозга с использованием активных моделей внешнего вида и локальных регрессоров.том 5242. 10.1007 / 978-3-540-85990-1 – PubMed
3. 1. Барратт, округ Колумбия, Чан ЦСК, Эдвардс П.Дж. и др. Создание и регистрация статистических моделей формы бедренной кости и таза с использованием трехмерной ультразвуковой визуализации. Med Image Anal. 2008. 12: 358–374.DOI: 10.1016 / j.media.2007.12.006. – DOI – PubMed
4. 1. Боуэн Р.Э., Штрабл С.Г., Сетогучи Ю., Уоттс Х.Г.Результаты удлинения коротких культи нижних конечностей планарными фиксаторами. J Pediatr Orthop. 2005. 25: 543–547. DOI: 10.1097 / 01.bpo.0000158004.76541.b9. – DOI – PubMed
5. 1. Брайан Р., Мохан П.С., Хопкинс А. и др.Статистическое моделирование всей бедренной кости человека с учетом геометрических свойств и свойств материала. Med Eng Phys. 2010. 32: 57–65. DOI: 10.1016 / j.medengphy.2009.10.008. – DOI – PubMed

Показать все 63 ссылки

Условия MeSH

• Анализ главных компонентов

ДИЗАЙН РОЗЕТКИ

– artlimb

Гнездо – это часть протеза конечности, которая контактирует с вашим телом.Эта часть ноги, вероятно, самая важная, потому что в ней вес вашего тела переносится на протез. Причина, по которой мы уделяем так много времени этой части, заключается в том, чтобы убедиться, что вес распределяется безопасно и комфортно, чтобы защитить вашу культю и суставы.

В настоящее время существуют две противоположные точки зрения на проектирование ортопедической лунки.

Обычный стиль нагружает определенные области культи, которые считались особенно устойчивыми к давлению.Со временем определенное давление, оказываемое на культю из-за этой конструкции, может привести к проблемам с ограничением кровотока и атрофии мягких тканей (длительная потеря массы и силы).

Вторая идея, известная как гидростатическая, состоит в том, чтобы равномерно распределить нагрузку по всей поверхности культи, как если бы она была подвешена в жидкости. С нашей точки зрения, этот метод особенно сложно применить на практике, потому что анатомические структуры культи имеют разную плотность, поэтому имеют разную устойчивость к давлению и в целом не соответствуют определению гидростатической системы.

Исходя из нашего опыта, мы считаем, что для наиболее удобного и функционального дизайна розеток используется сочетание обоих принципов. В наших гнездах распределяем нагрузку по всей поверхности культи с уровнем нагрузки в зависимости от того, насколько места культи устойчивы к давлению. Например, такие структуры, как чувствительные костные участки, нервные скопления или рубцовая кожа, будут нагружены меньше, чем непораженные участки культи.

Основные характеристики разрабатываемых нами розеток заключаются в том, что они должны быть легкими, надежными для уровня активности пользователя, а также удобными для ношения.
Чтобы обеспечить все эти характеристики, мы используем комбинацию нескольких различных материалов, таких как углеродное волокно, формирующее структуру, гибкие пластмассы и сжимаемые композитные пенопласты.

Для дальнейшего воплощения нашей идеи распределения нагрузки по всей культи в большинстве наших гнезд используются протезные вкладыши. Эти лайнеры варьируются от относительно твердого силикона до гораздо более мягких гелей. Большинство этих вкладышей также можно использовать с гибкими мягкими внутренними гнездами для улучшения амортизации, когда это необходимо.

Ниже колена

Фотография ниже демонстрирует все еще распространенную конструкцию транстибиальной (ниже коленной) впадины с очень узкой зоной давления между задней частью колена и непосредственно под коленной чашечкой. Это обеспечивает надежную фиксацию культи на дне лунки за счет перегрузки мягких тканей в этих областях. Область в задней части колена содержит несколько крупных кровеносных сосудов и нервных путей, которые мы не хотим перегружать.

Фотография ниже демонстрирует наш подход, который направлен на распределение нагрузки на большую площадь при одновременном создании рельефа для чувствительных конструкций.Это гнездо не оказывает точечного давления на основные кровеносные сосуды или нервные пути. Имея полный контакт с культей, это гнездо обеспечивает лучший контроль над протезом ноги.

Выше колена

Фотография ниже демонстрирует все еще распространенную конструкцию розетки с очень узкой зоной давления между передней и задней стенками. Это обеспечивает надежную фиксацию культи на дне лунки за счет перегрузки мягких тканей в этих областях (верхняя часть передней стенки).Эта область содержит несколько основных кровеносных сосудов и нервных путей, которые мы не хотим перегружать. Эти лунки трудно контролировать, потому что нет правильного положения бедренной кости (большой кости в ноге).

Фотография ниже демонстрирует вариант изолирующих розеток Ischial, у которых нет перегруженной передней области. Такая конструкция предотвращает попадание культи в лунку за счет «костного замка» между тазом и бедренной костью.Эта розетка очень хорошо подходит для определенных типов пней, но не для всех.

Фотография ниже демонстрирует пятиугольную конструкцию гнезда, в которой нагрузка распределяется по пяти стенкам, которые имеют форму нижележащих структур конечности. Этот патрубок не имеет точечного давления, обеспечивает адекватный контроль и может быть приспособлен к широкому диапазону форм и размеров культи.

Через колено

Фотография ниже демонстрирует все еще распространенную сквозную коленную втулку с мягкой внутренней и жесткой внешней конструкцией.Фиксация этой лунки осуществляется путем сдавливания мягких тканей над кондойлами (костными выступами выше колена). Постоянное давление в этой области может привести к неприятным ощущениям и даже к постепенному ослаблению мягких тканей.

Фотография ниже демонстрирует комбинацию жесткого внешнего гнезда, гибкого внутреннего гнезда и протезного вкладыша с клапаном. Такая конструкция обеспечивает надежную фиксацию при разгрузке костных структур выше колена

Неполная стопа

Фотография ниже демонстрирует очень короткий протез, который распределяет силы через очень короткий участок голени.Из-за отсутствия достаточной длины внутри гнезда эта конструкция не обеспечивает достаточного контроля протеза стопы и концентрирует давление на небольшом участке кожи.

Фотография ниже демонстрирует удлиненный протез, который распределяет силы на более длинное плечо рычага (расстояние) и снижает давление на кожу. Эта конструкция соответствует тем же принципам относительно равномерного распределения нагрузки по большой площади поверхности, что позволяет лучше контролировать протез стопы.

К ОБЗОРУ⇒

. Дизайн гнезда для протезов

| MCOP Протезирование

Важность конструкции ортопедических гнезд

Составлено командой MCOP 12 февраля 2013 Ортопедическая розетка, уход за кожей ампутированных конечностей, проблемы с протезами

Для обеспечения оптимального комфорта и безопасности нет ничего важнее конструкции ортопедической розетки, будь то руки или кисти, колени (сверху или снизу) или любая другая часть вашего тела. тело.В MCOP мы начинаем с того, что задаем правильные вопросы и выполняем углубленный физический анализ и оценку. Задавая вопросы и физически оценивая остаточную конечность, мы собираем информацию, необходимую для разработки розетки в соответствии с вашими потребностями и типом конечности, обеспечивая комфорт и безопасность. Это связано с тем, что правильно подобранное гнездо эффективно снижает силы внутри протезного гнезда, обеспечивая комфорт и здоровье тканей.

Наша команда клиницистов имеет подтвержденный опыт решения хронических проблем, связанных с протезированием, включая повреждения кожи, язвы, язвы, волдыри, хроническое изменение цвета, бородавчатую гиперплазию и дерматиты.Иногда результаты достигаются всего за неделю.

Тем не менее, наша смекалка в дизайне розеток вряд ли ограничивается помощью людям с ампутированными конечностями, страдающим от существующих кожных заболеваний. Комфортность наших протезов – одна из наших самых больших гордостей, и это результат нашего подхода и опыта. Мы адаптируем каждую розетку к конкретным анатомическим и физиологическим потребностям человека.

Каждый член нашей команды стремится никогда не отдыхать, пока он не войдет в розетку, которая соответствует и превосходит их повседневные жизненные потребности.Фактически, мы настолько уверены в мастерстве наших врачей, что даем гарантию каждому инвалиду, которому мы оказываем помощь. Если мы не сможем предложить измеримое решение вашей хронической проблемы с кожей, связанной с протезированием, или дискомфорта, мы не будем выставлять счет за наши услуги.

Щелкните здесь, чтобы записаться на прием сегодня.

Разработка субишиальных протезов с вакуумной подвеской для высокоактивных людей с трансфеморальной ампутацией: Центр протезирования и ортопедии Северо-Западного университета: Медицинский факультет Файнберга: Северо-Западный университет

Главный исследователь: Стефания Фатоне, доктор философии, BPO (с отличием)

Со-следователи: Райан Колдуэлл, CP **; Мэтью Мейджор, доктор философии; Стивен А.Гард, доктор философии; Вэй Чен, доктор философии *; Ченг Сун, доктор философии *

Консультанты: Р. Дж. Гаррик, доктор философии; Эндрю Хансен, доктор философии; Брайан Рухе, доктор философии

Научный сотрудник: Олусени Комолафе, доктор философии

Научные сотрудники / аспиранты: Брайан Робиллард, магистр; Кевин Ингве, MS; Реган Рэдклифф, MS; Шон Вуд, MS; Керис Такер, BS; Уильям Бретт Джонсон, доктор философии; Лилли Тран, MS

Клинический факультет: Майкл Кавано, CPO; Кристофер Робинсон, MS, MBA, CPO; Джон Майкл, CPO; Джон Бринкманн, CPO

Соавторы: Джейсон Уилкен, доктор философии; Джон Фергасон, CPO; Элизабет Рассел-Эспозито, доктор философии; Андреа Икеда, CP, Центр бесстрашия, Медицинский центр армии Брук, Сан-Антонио, Техас

* Кафедра машиностроения Северо-Западного университета; ** Приглашенный научный сотрудник Северо-Западного университета и протезист, Scheck & Siress Prosthetics, Orthotics & Pedorthics

Финансирование: Министерство обороны # W81XWH-10-0744

Статус: Завершено

Введение

Трансфеморальное (см. Выше- колено) ампутация приводит к потере двух основных суставов нижних конечностей: голеностопного и коленного.Потеря активного контроля над коленом является одним из факторов, чрезвычайно затрудняющих передвижение людей с трансфеморальной ампутацией. Современные конструкции трансфеморальных протезов закрывают тазобедренный сустав и части таза, ограничивая диапазон движений бедра и снижая комфорт. Несмотря на то, что современные протезные гнезда достаточно функциональны для людей с уровнем ампутации ниже колена и для людей с низким и средним уровнями функции, они обеспечивают ограниченное функциональное восстановление для людей с более высоким уровнем ампутации, особенно для лиц с высокой активностью.

Обслуживающие лица с ампутацией сталкиваются с проблемами, которые отличаются от более типичных пожилых людей с ампутациями с сосудистыми проблемами. Лица, поступающие в армию, как правило, молоды и обладают прекрасным здоровьем до получения боевых ранений. Многие раненые солдаты хотят вернуться к тому уровню активности, который у них был до получения травм, включая действительную военную службу. Поэтому у них гораздо более высокие ожидания относительно своей функции после ампутации. Учитывая ресурсы и время, вложенные в обучение наших военнослужащих, и существенное отрицательное функциональное воздействие трансфеморальной ампутации, предоставление этим высококвалифицированным, преданным и мотивированным людям реабилитационной и протезной технологии, необходимой для возвращения к активному и полноценному образу жизни, включая непрерывное обслуживание – желанная цель и стоящее вложение ресурсов.

Для решения этих проблем была разработана методика обучаемого субишиального гнезда, гибкого субишиального вакуума Северо-Западного университета (NU-FlexSIV), цель которого – повысить комфорт без ущерба для функциональности.

Результаты проекта

Гибкий субишиальный вакуум Северо-Западного университета (NU-FlexSIV) Socket имеет нижние проксимальные линии обрезки, которые не соприкасаются с тазом; гибкий, поэтому мышцы могут комфортно двигаться в гнезде, поскольку они сокращаются во время активности, и повышают комфорт сидения; и надежно удерживается на остаточной конечности за счет всасывания вакуумным насосом, а также сжатия гильзы и раструба меньшего размера.Гнездо включает в себя сильно сжимающуюся цилиндрическую силиконовую подкладку, покрытую тканью, гибкое внутреннее гнездо и более короткое жесткое внешнее гнездо с вакуумом, приложенным между вкладышем и внутренним гнездом. Алгоритм и отображение исправлений были разработаны, чтобы облегчить принятие решений для изготовления сокетов. Для оценки эффективности суставов использовались оценка комфорта суставов, анализ походки и показатели клинических исходов (Rapid-Sit-To-Stand, Four-Square-Step-Test и T-Test of Agility). Был опробован практический семинар по обучению этой технике.

Прокладка и впадина меньшего размера используются для сжатия остаточной конечности, придания жесткости мягким тканям и уменьшения относительного движения конечности в лунке. Оттиск снимается на подкладке, когда пациент сидит, конечность согнута и слегка отведена, что позволяет гравитации предварительно изменить ткани. Исправления были количественно определены с помощью программы, которая выровняла серию из 30 сканирований исправленных и неректифицированных негативных форм и рассчитала изменения формы. Цветовая шкала на карте ректификации указывает глубину и контуры ректификаций, необходимых для гнезда NU-FlexSIV Socket, показывая, что гипс в основном удаляется с проксимально-латеральной и задней областей, в то время как медиальная и передняя области остаются относительно нетронутыми.Гипс не добавляется. Для 2 человек комфорт гнезда в гнезде NU-FlexSIV увеличился по сравнению с гнездом седалищной локализации. Скорость ходьбы увеличилась для NU-FlexSIV Socket, но другие переменные походки, включая сгибание туловища в коронарной плоскости и сагиттальное движение бедра, были сопоставимы с ходьбой по ровной поверхности. Эффективность измерения клинических исходов была сопоставима в обеих розетках. Летом 2015 года в трех семинарах участвовал 31 протезист из США и Канады. Участников научили отливать, исправлять, устанавливать и выравнивать разъем NU-FlexSIV.Модели пациентов положительно отреагировали на комфорт, диапазон движений и стабильность гнезда NU-FlexSIV Socket, в то время как протезисты описали эту технику как «простую, воспроизводимую».

Насколько нам известно, это первая попытка создать обучаемую технику субишиальных впадин, которая обеспечивает повышенный комфорт и сравнимую функцию с седалищными впадинами. Карты исправления с цветовой кодировкой помогают сообщить о важном шаге в этой технике сокетов, улучшая распространение.Стабильность суставов при ходьбе подтверждается отсутствием бокового сгибания туловища и зазора между суставами в средней стойке. Клинический опыт установки этой розетки почти на 100 пациентов подтверждает результаты этих исследований. Первичная оценка разъема NU-FlexSIV Socket для пациентов с ампутированными конечностями военного назначения является многообещающей. Дополнительная работа включает слепое рандомизированное перекрестное испытание, сравнивающее комфорт и функциональные характеристики гнезда NU-FlexSIV и седалищной локализации у лиц с односторонней трансфеморальной ампутацией.

Дополнительное финансирование

Дополнительное финансирование было предоставлено через Совместную программу медицинских исследований боевых истребителей (JWMRP), чтобы усилить и ускорить высокоприоритетные инициативы Министерства обороны, которые близки к достижению своих целей и приносят пользу военной медицине. Вакуумная подвеска использует активный насос для создания отрицательного перепада давления между внутренней частью протеза и поверхностью остаточной конечности.

Рис. 1 (a) Разъем NU-FlexSIV, (b) и (c) диапазон движения; (г) устойчивость стойки на одной конечности; (e) карта исправления.

В рамках нашего первоначального проекта мы разработали планы и подали заявки на патенты на гибридную интегрированную электрическую / механическую насосную систему. Мы изготовили прототипы и протестировали эти гибридные вакуумные насосы, чтобы продемонстрировать, что они создают подходящий вакуум для подвешивания протеза у людей с трансфеморальной ампутацией.

Благодарности

NUPOC хотел бы поблагодарить Össur за поддержку в предоставлении коленей и ступней для использования на курсах по сокетам NU-FlexSIV, проведенных в 2016 году; и поддержка Össur и Medi в пожертвовании вкладышей для моделей пациентов, которые участвовали в курсах по розеткам NU-FlexSIV, проведенных летом 2015 года.

Патенты

Колдуэлл Р., Хансен А., Вуд С., Чен В., Рэдклифф Р., Ингве К., Кухар Б., Нельсон А. Дж., Никель Е. Системы вакуумных насосов для протезирования конечностей и методы их использования . Патент США 9,066,822. Выпущено 30 июня 2015 г.

Интернет-семинары

Fatone S (2020) Введение в методику суб-ишиальных сокетов Северо-Западного университета (NUFlexSIV и NUFlexSIS). Австралийская ассоциация ортопедов и протезов, 30 апреля, онлайн-семинар. https: // www.anymeeting.com/857-053-093/EA50D78483463D

Caldwell R и Fatone S (2017) Введение в розетку для гибкого подискиального вакуума Северо-Западного университета (NU-FlexSIV). Этот онлайн-семинар был организован Американской академией ортопедов и протезистов.

Публикации

2019

Caldwell R, Fatone S (2019) Модификации технологии для версии гибкой суб-седалищной вакуумной насадки Северо-Западного университета с подвеской всасывания: Гибкая суб-седалищная всасывающая головка Северо-Западного университета.Prosthetics and Orthotics International, 43 (2): 233-239.

2018

Brown SE, Russell Esposito E, Ikeda AJ, Wilken JM, Fatone S (2018) Оценка производительности сокета NU-FlexSIV для военнослужащих с трансфеморальной ампутацией. Журнал Медицинского департамента армии США (2-18): 38-47. PMID: 30623397. (См .: https://www.cs.amedd.army.mil/FileDownloadpublic.aspx?docid=3ee29f21-4ac6-4996-8708-7ce23e8e2d99)

Fatone S, Caldwell R (2018) Emboîture sous- ischiatique flexible avec prize sous vide mise au point par la Northwestern University pour les personnes ayant subi une amputation transfémorale – часть 1: описание техники.[Гибкая субишиальная вакуумная розетка Северо-Западного университета для людей с трансфеморальной ампутацией: Часть 1, Описание техники.] Le Journal De L’Orthopedie, 18 (66).

Fatone S, Yohay, Caldwell R (2018) Изменение остаточного размера конечности с течением времени в сокете NU-FlexSIV: тематическое исследование. Prosthet Orthot Int. 42 (6): 620–625.

2017

Caldwell R, Fatone S (2017) Техника перфорации протеза для удаления пота. Журнал протезирования и ортопедии, 29 (3): 145–147.

Fatone S, Caldwell R (2017) Северо-Западный университет Гибкая субишиальная вакуумная розетка для людей с трансфеморальной ампутацией: Часть 1 Описание техники . Международная ассоциация протезирования и ортопедии, июнь; 41 (3): 237-245. [ DOI: 10.1177 / 0309364616685229 ].

Fatone S, Caldwell R (2017) Северо-Западный университет Гибкая субишиальная вакуумная розетка для людей с трансфеморальной ампутацией: Часть 2 Описание и предварительная оценка . Международная ассоциация протезирования и ортопедии, июнь; 41 (3): 246-250.[ DOI: 10.1177 / 0309364616685230 ].

Fatone S, Johnson WB, Tran L, Tucker K, Mowrer C, Caldwell R (2017) Количественная оценка ректификаций для гнезда гибкого подискиального вакуума Северо-Западного университета (NU-FlexSIV). Prosthetics Orthotics International, июнь; 41 (3): 251-257. [ DOI: 10.1177 / 0309364616684165 ].

2015

Major M, Caldwell R, Fatone S (2015) Сравнительная эффективность электрических вакуумных насосов для создания подвеса в трансбедренных суставах .Журнал протезирования и ортопедии, 27 (4): 149–153.

Major M, Caldwell R, Fatone S (2015) Оценка гибридного вакуумного насоса для обеспечения вакуумной подвески для протезов выше колена . Американское общество инженеров-механиков, Журнал медицинских устройств. DOI: 10,1115 / 1,4030507. Техническое описание в Интернете в цифровых коллекциях ASME.

2013

Komolafe O, Wood S, Caldwell R, Hansen A, Fatone S (2013) Методы определения характеристик механических и электрических вакуумных насосов для протезов .Журнал исследований и разработок в области реабилитации, 50 (8): 1069–78. PMID: 24458892.

Presentations

2021

Fatone S, Caldwell R (2021) Дизайн трансфеморального гнезда: Обзор техники суб-седалищного гнезда Северо-Западного университета . Техасское общество ортопедии и протезирования, 24-26 июня, виртуальная встреча.

Fatone S, Caldwell R (2021) Дизайн трансфеморального гнезда: Обзор техники суб-седалищного гнезда Северо-Западного университета .Ассоциация ортопедов и протезистов Кентукки, 10-11 июня, виртуальная встреча.

Fatone S, Caldwell R (2021) Дизайн трансфеморального гнезда: Обзор техники суб-седалищного гнезда Северо-Западного университета . Отделение штата Нью-Йорк Американской академии ортопедов, протезистов и педортотистов, 24 мая, виртуальная встреча.

Fatone S, Caldwell R (2021) Дизайн трансфеморального гнезда: Обзор техники суб-седалищного гнезда Северо-Западного университета .Общество ортопедии и протезирования Теннесси, 20-22 мая, виртуальная встреча.

Fatone S, Caldwell R (2021) Дизайн трансфеморального гнезда: Обзор техники суб-седалищного гнезда Северо-Западного университета . Отделение в Огайо Американской академии ортопедов, протезистов и педортистов, 12-13 марта, виртуальная встреча.

Caldwell R, Fatone S (2021) Конструкция трансфеморального гнезда: Техника суб-седалищного гнезда Северо-Западного университета .Hanger LIVE, 4-5 февраля, виртуальная встреча.

2020

Fatone, S and Caldwell R (2020) Разработка, исследование и распространение технологии розеток Северо-Западного университета в суб-Искьял. Миннеаполис, VA, Серия конференций по исследовательскому обслуживанию, 14 января, Миннеаполис, Миннесота.

2019

Fatone S (2019) Техника гибких подискиальных сокетов Северо-Западного университета: разработка, исследование и распространение. Приглашенная презентация, Конгресс AOPQ-AQIPA 2019, 18-20 октября, Сен-Гиацинт, Квебек, Канада.

Fatone S (2019) Гнездо гибкого субисхиального вакуума Северо-Западного университета (NU-FlexSIV): разработка, исследование и распространение. Приглашенная лекция, Встреча Ассоциации протезистов, ортопедов и педорологов штата Айова (IPOPA), 6 апреля, Де-Мойн, Айова.

Fatone S (2019) Техника гибких подискиальных розеток Северо-Западного университета: разработка, исследование и распространение. Приглашенная презентация на сессии «Инновации в проектировании и производстве розеток» на конференции по инновационным технологиям в ортопедии и протезах (OPTech), 16-18 мая, Анн-Арбор, Мичиган.

Fatone S (2019) Разработка и распространение технологии гибких подискиальных розеток Северо-Западного университета. Приглашенная презентация, ISPO Canada и RehabWeek, 24-28 июня, Торонто, Канада.

2018

Fatone S (2018) Гнездо гибкого субисхиального вакуума Северо-Западного университета (NU-FlexSIV): разработка, исследование и распространение. Основная лекция, Японская академия протезистов и ортопедов 25 ^th Научное собрание, 21-22 июля, Саппоро, Япония.

Fatone S (2018) Разъем NU-FlexSIV: разработка, исследование и распространение. Приглашенная лекция, 11-й Конгресс Северной Европы по протезированию и ортопедии, 6-8 сентября, Копенгаген, Дания.

2017

Fatone S (2017) Разъем NU-FlexSIV: разработка, исследование и распространение. Серия семинаров, Центр исследований изменчивости движений человека, Университет Небраски в Омахе, 1 декабря, Омаха, Северная Каролина.

Fatone S, Caldwell R (2017) Курс гибких суб-седалищных вакуумных розеток.Всемирный конгресс Американской ортопедической и протезной ассоциации, предконференционная образовательная программа, 5 сентября, Лас-Вегас, Невада.

Fatone S, Caldwell R (2017) Курс сокетов NU-FlexSIV. Представлен дважды в качестве специального мероприятия на 43-м ежегодном собрании академии и научном симпозиуме Американской академии ортопедов и протезистов (AAOP), 1-4 марта, Чикаго, Иллинойс.

Fatone S, Caldwell R (2017) Разъем NU-FlexSIV для людей с трансфеморальной ампутацией: описание техники и предварительная оценка.Встреча Северо-западного отделения Американской академии ортопедов и протезистов, 20–21 апреля, Бельвью, Вашингтон.

Fatone S, Caldwell R, Major M (2017) Влияние компонентов интерфейса на остаточную нагрузочную способность конечностей в гибкой подискиальной вакуумной розетке Северо-Западного университета (NU-FlexSIV). Всемирный конгресс Международного общества протезистов и ортопедов, 8-11 мая, Кейптаун, Южная Африка.

Fatone S, Tran L, Tucker K, Johnson WB, Mowrer C, Caldwell R (2017) Количественная оценка ректификаций для гибкого суб-седалищного вакуума Северо-Западного университета (NU-FlexSIV) Socket .43-е ежегодное собрание и научный симпозиум Американской академии ортопедов и протезистов (AAOP), 1-4 марта, Чикаго, Иллинойс.

Major MJ, Caldwell R, Hansen A, Fatone S (2017) Гибридный вакуумный насос для вакуумной подвески в трансфеморальных протезах. 43-е ежегодное собрание и научный симпозиум Американской академии ортопедов и протезистов (AAOP), 1-4 марта, Чикаго, Иллинойс.

2016

Brown SE, Russell Esposito E, Fatone S, Caldwell R, Wilken J (2016) Влияние конструкции розетки и подвески на ходьбу .40-е ежегодное собрание Американского общества биомеханики, 2-5 августа, Роли, Северная Каролина.

Brown SE, Russell Esposito E, Ikeda A, Fergason J, Caldwell R, Fatone S и Wilken JM (2016) Влияние конструкции розеток и подвески на механику ходьбы. Джордж Э. Омер-младший. Исследования и лекции для выпускников. Медицинский центр армии Брук, 16 июня, Сан-Антонио, Техас.

Caldwell R (2016) Современные альтернативы трансфеморальных суставов и технологии: наука, лежащая в основе TFA. 42-е Ежегодное собрание и научный симпозиум Американской академии ортопедов и протезистов, 9-11 марта, Орландо, Флорида.

Caldwell R и Fatone S (2016) Разработка гнезда гибкого суб-исхиального вакуума Северо-Западного университета (NU-FlexSIV) для лиц с трансфеморальной ампутацией 12-й ежегодный день исследований Льюиса Ландсберга, 7 апреля, Северо-Западный университет, Чикаго, Иллинойс ( плакат).

Caldwell R, Fatone S (2016) Разработка Северо-Западного университета разъема для гибкого субишиального вакуума (NU-FlexSIV) для людей с трансфеморальной ампутацией. Всемирный конгресс ОТ, 3-6 мая, Лейпциг, Германия.

Caldwell R, Fatone S (2016) NU-FlexSIV Socket. Двухгодичный симпозиум NUPOC для немецкоязычных стипендиатов Инициативы-93, 25 февраля, Чикаго, Иллинойс.

Caldwell R, Fatone S (2016) Куда уходит вес? Влияние компонентов интерфейса на переносимость остаточной нагрузки конечности у пользователей трансфеморальных протезов. Среднезападное отделение Американской академии ортопедов и протезистов, 3-5 ноября, Роузмонт, Иллинойс.

Fatone S (2016) Гибкая субишиальная вакуумная розетка для трансфеморальных ампутантов.Семинар Корейского инженерного центра ортопедии и реабилитации (KOREC), 7 ноября, Инчхон, Южная Корея.

Fatone S (2016) Гибкая субишиальная вакуумная розетка для трансфеморальных ампутантов. Азиатская конференция по протезированию и ортопедии 2016 г. (APOSM), 4-6 ноября, Сеул, Южная Корея.

Fatone S (2016) Представляем розетку для гибкого субишиального вакуума Северо-Западного университета (NU-FlexSIV): более удобную розетку для трансфеморальных ампутантов. Встреча преподавателей PM&R, 15 ноября, Чикаго, Иллинойс.

Fatone S (2016) Субишиальная розетка с вакуумной подвеской для людей с трансфеморальной ампутацией. Danske Bandagister, 1-2 апреля, Нюборг, Дания.

Fatone S (2016) Последний рубеж: разработки трансфеморальных суставов. Европейский конгресс ISPO по протезированию и ортопедии, 2016 г., 6-8 октября, Роттердам, Нидерланды.

Fatone S (2016) Последний рубеж: разработки трансфеморальных суставов. Приглашенный докладчик, Грандиозные раунды клинических исследований NUFSM PM & R / RIC, 11 июля, Чикаго, Иллинойс.

Fatone S, Caldwell R (2016) Разработка гнезда гибкого суб-исхиального вакуума Северо-Западного университета (NU-FlexSIV) для людей с трансфеморальной ампутацией. Симпозиум по исследованию военной системы здравоохранения (MHSRS), 15-18 августа, Киссимми, Флорида.

Fatone S, Caldwell R (2016) Сотрудничество в области исследования сокетов в Северо-Западном университете. Scheck Fair. 8-9 апреля, Ломбард, Иллинойс.

Fatone S, Caldwell R (2016) Разработка гнезда гибкого суб-исхиального вакуума Северо-Западного университета (NU-FlexSIV) для людей с трансфеморальной ампутацией.Национальная ассамблея Американской ортопедической и протезной ассоциации, 8–11 сентября, Бостон, Массачусетс.

2015

Эспозито Э.Р., Фатон С., Уилкен Дж., Колдуэлл Р., Фергасон Дж. (2015) Суб-седалищные ортопедические гнезда улучшают диапазон движения и производительность бедра для людей с трансфеморальной ампутацией. 41-е Ежегодное собрание и научный симпозиум Американской академии ортопедов и протезистов, 18-21 февраля, Новый Орлеан, Лос-Анджелес.

Fatone S, Caldwell R (2015) Введение в суб-седалищные розетки с вакуумной подвеской.Среднезападное отделение, Ежегодное собрание и научная сессия Американской академии ортопедов и протезистов, 27-29 мая, Роузмонт, Иллинойс.

Fatone S, Caldwell R (2015) Гибкая субишиальная вакуумная розетка Северо-Западного университета (NU-FlexSIV). Всемирный конгресс Международного общества протезистов и ортопедов, 22-25 июня, Лион, Франция.

2014

Caldwell R, Komolafe O, Fatone S (2014) Клинические результаты с использованием новой субишиальной лунки с вакуумной подвеской: NU-FlexSIV.Всемирный конгресс OTWorld 2014, 13-16 мая, Лейпциг, Германия.

Fatone S и Caldwell R (2014) Субишиальная розетка с вакуумной подвеской для людей с трансфеморальной ампутацией. Учебный курс, представленный на Ежегодной конференции Канадской ассоциации протезирования и ортопедии (CAPO), 6-9 августа 2014 г., Галифакс, Новая Шотландия, Канада.

Fatone S, Caldwell R (2014) Субишиальная розетка с вакуумной подвеской для людей с трансфеморальной ампутацией. 40-е Ежегодное собрание и научный симпозиум Американской академии ортопедов и протезистов, 26 февраля – 1 марта, Чикаго, Иллинойс.

2013

Fatone S (2013) Разработка субишиальных глазниц для людей с трансфеморальной ампутацией. Приглашенный спикер, семинар ISPO Norge «Дизайн и реабилитация суставов нижних конечностей», 22-23 октября, Осло и Университетский колледж Окерсхуса, Норвегия.

Fatone S (2013) Оценка субишиальных суставов у лиц с трансфеморальной ампутацией. Приглашенный спикер, семинар ISPO Norge «Дизайн и реабилитация суставов нижних конечностей», 22-23 октября, Осло и Университетский колледж Окерсхуса, Норвегия.

Fatone S, Caldwell R, Komolafe O, Tucker K. (2013) Субишиальные розетки с вакуумной подвеской для людей с трансфеморальной ампутацией. Учебный курс, Всемирный конгресс Международного общества протезистов и ортопедов, 4-7 февраля, Хайдарабад, Индия.

Fatone S, Howell J, Caldwell R, Komolafe O, Stine R. (2013) Роль конструкции, гибкости и подвески суставов в трансбедренных суставах во время ходьбы (плакат). 39-е ежегодное собрание Академии и научный симпозиум Американской академии ортопедов и протезистов, 20-23 февраля, Орландо, Флорида.

Fatone S, Wood S, Caldwell R, Chen W, Sun C, Hansen A, Komolafe O. (2013) Характеристика механических и электрических вакуумных насосов для использования в подвеске с вакуумным приводом (плакат). 14-й Всемирный конгресс Международного общества протезистов и ортопедов, 4-7 февраля, Хайдарабад, Индия.

Fatone S, Wood S, Caldwell R, Chen W, Sun C, Hansen A, Komolafe O (2013) Характеристика механических и электрических вакуумных насосов для использования в вакуумной подвеске (плакат).9-й ежегодный день исследований Льюиса Ландсберга, Северо-Западный университет, 4 апреля, Чикаго, Иллинойс.

Fatone S, Wood S, Komolafe O, Caldwell R, Chen W, Sun C, Hansen A. (2013) Объем интерфейса гнезда / лайнера и падение вакуумного давления у людей с трансфеморальной ампутацией. 14-й Всемирный конгресс Международного общества протезистов и ортопедов, 4-7 февраля, Хайдарабад, Индия.

Komolafe O, Caldwell R, Fatone S (2013) Аналитический подход к оценке гибкости трансбедренной впадины.Среднезападное отделение Американской академии ортопедов и протезистов, 30 мая – 1 июня, Женевское озеро, Висконсин.

Komolafe O, Caldwell R, Fatone S (2013). Аналитический подход к оценке гибкости трансбедренной впадины. 39-е ежегодное собрание Академии и научный симпозиум Американской академии ортопедов и протезистов, 20-23 февраля, Орландо, Флорида.

Komolafe O, Caldwell R, Fatone S (2013). Анализ напряжений различных конструкций жестких каркасов с гибкой трансфеморальной ортопедической головкой.14-й Всемирный конгресс Международного общества протезистов и ортопедов, 4-7 февраля, Хайдарабад, Индия.

Komolafe OA, Caldwell, R, Fatone S. (2013) Аналитический подход к оценке гибкости трансфеморального сустава. Ежегодное собрание Техасской ассоциации ортопедов и протезистов, 19-20 апреля, Даллас, Техас.

Robillard B, Komolafe O, Caldwell R, Fatone S (2013) Разработка процесса изготовления протезов с использованием технологии быстрого прототипирования (плакат). День прикладных исследований инноваций, Северо-Западный университет, 2 мая, Эванстон, Иллинойс.

Робиллард Б., Комолафе О., Колдуэлл Р., Фатон С. (2013) Изготовление протезов с использованием технологии быстрого прототипирования (плакат). 3-й ежегодный день исследования опорно-двигательного аппарата, Северо-Западный университет, 27 августа, Чикаго, Иллинойс.

Робиллард Б., Комолафе О., Колдуэлл Р., Фатон С. (2013) Разработка процесса изготовления протезов с использованием технологии быстрого прототипирования . 9-й ежегодный день исследований Льюиса Ландсберга, Северо-Западный университет, 4 апреля, Чикаго, Иллинойс.

Робиллард Б., Комолафе О., Колдуэлл Р., Фатон С. (2013) Изготовление протезов с использованием технологии быстрого прототипирования .Ежегодное собрание Общества биомедицинской инженерии (BMES), 25-28 сентября, Сиэтл, Вашингтон.

2012

Колдуэлл, Р. (2012) Технология субишиальных гнезд: концепции трансфеморального вакуума и тематические исследования. Среднезападное отделение Американской академии ортопедов и протезистов (AAOP) Ежегодное собрание и научная сессия, 27-29 сентября, Женевское озеро, Висконсин.

Fatone S. (2012) Суб-седалищная ортопедическая розетка с вакуумной подвеской для людей с трансфеморальной ампутацией, на конференции по дизайну медицинских устройств.10-12 апреля, Миннеаполис Миннесота.

Komolafe O и Fatone S (2012 г.). Анализ напряжения различных конструкций каркасов трансфеморальных протезов. Среднезападное отделение Американской академии ортопедов и протезистов (AAOP) Ежегодное собрание и научная сессия, 27-29 сентября, Женевское озеро, Висконсин.

Komolafe O, Caldwell R, Tucker K, Sun C, Chen W, Hansen A, Fatone S. (2012) Анализ напряжений различных конструкций жестких каркасов внутри гибкого трансфеморального протезного гнезда , в 38-й Американской академии ортопедов и Ежегодное собрание и научный симпозиум протезистов.21-24 марта, Атланта, Джорджия.

Komolafe O, Tucker K, Caldwell R, Fatone S (2012) Количественная оценка изготовления трансфеморальных протезов (плакат) . Симпозиум по исследованию системы военного здравоохранения, 13-16 августа, Форт-Лодердейл, Флорида.

Wood S, Caldwell R, Chen W, Sun C, Hansen A, Fatone S (2012) Объем интерфейса гнезда / лайнера и падение вакуумного давления у людей с трансфеморальной ампутацией на 38-м ежегодном собрании Американской академии ортопедов и протезистов и научном Симпозиум.21-24 марта, Атланта, Джорджия.

Wood S, Caldwell R, Chen W, Sun C, Hansen A, Komolafe O, Fatone S (2012) Характеристика механических и электрических вакуумных насосов для использования в вакуумной подвеске в 38-м ежегоднике Американской академии ортопедов и протезистов Встреча и научный симпозиум. 21-24 марта, Атланта, Джорджия.

Тезисы

Робиллард Б. (2014) Разработка процесса изготовления протезов с использованием технологии аддитивного производства, магистерская работа, биомедицинская инженерия, Северо-Западный университет, Эванстон, Иллинойс.

Wood S (2011) Описание и разработка вакуумных насосов, диссертация бакалавра и магистра, машиностроение, Северо-Западный университет, Эванстон, Иллинойс.

Связанная информация

Кэти Газола – Обзор сокетов NU-FlexSIV. SearchLab, 23 октября 2018 г.

Mulroy-Lang S (2018) Обзор метода NU-FlexSIV с тематическими исследованиями. Новозеландская ассоциация ортопедов и протезов, 10 ^{-я ежегодная конференция} , 1-2 июня, Окленд, Новая Зеландия. https: //www.nzopa2018.com / programme.html

Технология ортопедических гнезд для тех, кто пользуется трансфеморальными протезами, которая увеличивает активный диапазон движений и уменьшает импинджмент гнезда. В Программе исследования повреждений в результате взрыва Министерства обороны США на 2017 год Научно-технические усилия и программы Профилактика, смягчение последствий и лечение повреждений в результате взрыва Ежегодный отчет для исполнительного агента, Продвижение исследований в области взрывных травм для защиты и лечения тех, кто служит, Координационный офис Программы исследований по изучению взрывных травм, США Министерство обороны, 2017.
См. Полный отчет: https://blastinjuryresearch.amedd.army.mil/index.cfm/annual_reports
См. Сводку проекта: https://blastinjuryresearch.amedd.army.mil/assets/docs/reset/fy17/ orthotics_and_prosthetics / Prosthetic_Socket_Technology.pdf

Scheck & Siress сотрудничает с Северо-Западным университетом для многолетнего клинического испытания , на веб-сайте Scheck & Siress, опубликованном 26 июня 2017 г.

The NU-FlexSIV Socket Technology , веб-сайт, принадлежащий Horizon Orthotic & Prosthetic Experience.

История Эндрю: движение вперед с NU-Flex Socket , Истории пациентов, на веб-сайте Ability Prosthetics & Othotics, Inc, опубликованном 10 мая 2016 года.

Anon. (2017) Методика перфорации протезного вкладыша для отвода пота . O&P Edge, 20 июня.

Фэрли, Мики. (2017) Адаптация производственных навыков к меняющимся технологиям . O&P Edge, 16 (7), 26–28.

Caldwell R, Fatone S (2016) Разработка Северо-Западного университета разъема для гибкого субишиального вакуума (NU-FlexSIV) для людей с трансфеморальной ампутацией.Всемирный конгресс ОТ, 3-6 мая, Лейпциг, Германия. В центре внимания O&P Edge «Обзор сеансов OTWorld». http://www.oandp.com/articles/2016-04_10.asp

Fairley M (2016) Расширение клинических навыков и знаний: реабилитационная помощь раненым воинам решает уникальные задачи. O&P Edge, 15 (2) февраля: 26-36. http://www.oandp.com/articles/2016-02_02.asp

Кале Дж. И Хайсмит Дж. М. (2016) Новейшая технология в интерфейсах трансфеморальных гнезд.InMotion, 26 марта / апреля (2): 38-43.

NUPOC запускает NU-FlexSIV Socket . Обзор отрасли в The O and P Edge, октябрь 2016 г .: 10.

NUPOC запускает NU-FlexSIV Socket . oandp.com, 25 августа 2016 г.

Стори М., Томас Д. (2016) Дизайн суб-седалищной трансфеморальной лунки. Конгресс Австралийской ортопедической и протезной ассоциации, 6-8 октября, Мельбурн, Австралия.

Страница Advanced O&P Solutions на Facebook, 29 сентября 2015 г. https: // www.facebook.com/AOPSolutions/photos/a.462843250481741.1073741828.460835084015891/823255034440559/?type=3&theater

«Исследователи демонстрируют дизайн гнезда для протезов ». Northwestern Research News, сентябрь 2015 г .; 8 (1): 11.

«Исследование сравнительной эффективности электрических вакуумных подвесных насосов» 20 сентября 2015 г. http://www.oandp.com/articles/NEWS_2015-09-20_02.asp

Gissal J (2014) Scheck & Siress Prosthetist Райан Колдуэлл, CP / L, FAAOP, участвует в исследованиях NUPOC.Scheck It Out, 24 февраля 2014 г.

Murphy C (2013) Технология и дизайн сокетов: будущее развивающейся практики . O&P Business News, февраль 2013 г.

Обзор Всемирного конгресса, Субишиальные суставы для людей с трансфеморальной ампутацией. ISPO ANMS eNews, март 2013 г.

(PDF) Дизайн гнезда протеза ноги из композитов на основе волокна Kenaf

Baars ECT, Geertzen JHB (2005) Обзор литературы о возможных преимуществах использования силиконового вкладыша

гнезда в транстибиальных протезах .Prosthet Orthot Int 29: 27–37. DOI: 10.1080 / 1746155050

0069612

Berke GM, Fergason J, Milani JR et al (2010) Сравнение удовлетворенности нынешним протезированием

ветеранам и военнослужащим из Вьетнама и конфликтам OIF / OEF с серьезной травмой

. J Rehabil Res Dev 47: 361–371. doi: 10.1682 / JRRD.2009.12.0193

Бледски А.К., Гассан Дж. (1999) Композиты, армированные волокнами на основе целлюлозы. Prog Polym Sci

24: 221–274.doi: 10.1016 / S0079-6700 (98) 00018-5

Colombo G, Filippi S, Rizzi C, Rotini F (2010) Новая парадигма дизайна для разработки

индивидуальных мягких гнезд для протезов нижних конечностей. Comput Ind 61: 513–523. DOI: 10.1016 / j.

compind.2010.03.008

Facoetti G, Gabbiadini S, Colombo G, Rizzi C (2010) Основанная на знаниях система для управляемого моделирования

гнезд для протезов нижних конечностей. Comput Aided Des Appl 7: 723–737. DOI: 10.

3722 / cadaps.2010.723-737

Фаустини М.С., Нептун Р.Р., Кроуфорд Р.Х. и др. (2006) Экспериментальная и теоретическая основа

для производства протезов для суставов с транстибиальной ампутацией. IEEE Trans Neural Syst Rehabil

Eng 14: 304–310. DOI: 10.1109 / TNSRE.2006.881570

Hagberg K, Brånemark R (2001) Последствия несосудистой транс-бедренной ампутации: исследование качества жизни, использования протезов и проблем

. Prosthet Orthot Int 25: 186–194. DOI: 10.

1080/03093640108726601

Han Y, Liu F, Dowd G, Zhe J (2015) Устройство терморегулирования для протеза нижних конечностей.

Appl Therm Eng 82: 246–252. doi: 10.1016 / j.applthermaleng.2015.02.078

Хасан Н.С., Собуз HR, Аувалу А.С., Таманна Н. (2015) Исследование пригодности волокна кенаф

для производства конструкционного бетона. doi: 10.5185 / amlett.2015.5818

Irawan AP, Soemardi TP, Widjajalaksmi K, Reksoprodjo AHS (2011) Прочность на растяжение и изгиб

Прочность

эпоксидных композитов, армированных волокном волокнистого материала, для применения в ортопедических протезах. Int J

Mech Mater Eng 6: 46–50

Jensen JS, Raab W. (2007) Клинические полевые испытания вулканизированных резиновых ножек из Джайпура для транстибиальных людей с ампутированными конечностями

в странах с низким уровнем доходов.Prosthet Orthot Int 31: 105–115. doi: 10.1080 /

03093640600867233

Joshi SV, Drzal LT, Mohanty AK, Arora S (2004) Превосходят ли композиты из натурального волокна с экологической точки зрения

по сравнению с композитами, армированными стекловолокном? Составная часть A Appl Sci Manuf 35: 371–376.

doi: 10.1016 / j.compositesa.2003.09.016

Капп С., Миллер Дж. А. (2002) Протезирование нижних конечностей. В: Уход за больным с ампутированной конечностью, стр. 297–310. DOI:

http://dx.doi.org/10.1016/B978-081514601-8.50026-4

Келли Б.М. (2009) Атлас ортезов и вспомогательных устройств AAOS.JAMA J Am Med Assoc

301: 2598–2599

Klute GK, Rowe GI, Mamishev AV, Ledoux WR (2007) Теплопроводность протезов

лунок и вкладышей. Prosthet Orthot Int 31: 292–299. doi: 10.1080 / 03093640601042554

Kramer A, Sardo K, Slocumb W et al (2015) Анализ композитов, армированных бамбуком, для использования в ортопедических и протезных изделиях

. Американская академия ортопедов и протезистов,

Вашингтон

Ku H, Wang H, Pattarachaiyakoop N, Trada M (2011) Обзор свойств растяжения природных армированных волокном композитов

.Compos Part B Eng 42: 856–873

Lake C, Supan TJ (1997) Частота дерматологических проблем у силиконовой суспензии

Пользователь рукава. Am Acad Orthotists Prosthetists 9: 97–106

Mahjoub R, Yatim JM, Mohd Sam AR, Hashemi SH (2014) Свойства кенафибра при растяжении из-за

различных условий химической модификации поверхности волокна. Строительный материал 55: 103–113.

doi: 10.1016 / j.conbuildmat.2014.01.036

Маркс Л., Майкл Дж. (2001) Наука, медицина и будущее: искусственные конечности.BMJ 323: 732–735.

doi: 10.1136 / bmj.323.7315.732

Martinez-Villalpando EC, Weber J, Elliott G, Herr H (2008) Дизайн активного коленного протеза с агонистом-антагонистом

. В: Материалы 2-й двухгодичной международной конференции IEEE / RAS-EMBS

по биомедицинской робототехнике и биомехатронике, BioRob 2008, стр. 529–534

140 M.H. Нурханиса и др.

[email protected]

NU-FlexSIV Протезная субишиальная розетка | Шек и сиресса

Северо-Западный университет Гибкая субишиальная вакуумная система розеток (NU-FlexSIV)

Познакомьтесь с Кэти Газола, инвалидом выше колена и получателем системы розеток NU-FlexSIV

Фон

Технология трансфеморальных протезов (выше колена) претерпела значительные изменения за последние 10 лет.Тем не менее, наиболее распространенной проблемой, с которой сталкиваются пользователи протезов выше колена, является дискомфорт в паху или «сиденье» (где гнездо удерживает таз). Новая конструкция гнезда, гнездо NU-FlexSIV, пытается решить эти проблемы для повышения комфорта пациента.

Гнездо NU-FlexSIV имеет субишиальную конструкцию, что исключает необходимость контакта гнезда с тазом без ущерба для стабильности. Гнездо было создано протезистом Scheck & Siress Райаном Колдуэллом, CP / LP, FAAOP, который в течение последних 14 лет устанавливал гнездо NU-FlexSIV для многих различных типов пациентов.Сокет NU-FlexSIV получил мировое признание после того, как с 2015 года во всем мире проводились презентации и курсы по сокетам. В настоящее время сокеты NU-FlexSIV предлагаются в нескольких офисах Scheck & Siress.

Как работает NU-FlexIV

В гнезде NU-FlexSIV используется комбинация компрессионных силиконовых вкладышей, гибких материалов гнезда, вакуумной подвески и техники оттиска. Нижняя линия обрезки улучшает диапазон движений бедра пациента и уровень комфорта, который ощущается как при ходьбе, так и при сидении и других действиях.Протез – это специализированное медицинское устройство, которое всегда должно соответствовать потребностям пациента. Разъем NU-FlexSIV пытается решить повседневные проблемы и улучшить функциональные возможности пациента после ампутации.

Исследования:

С 2010 года Северо-Западный университет сотрудничал с Scheck & Siress для продолжения разработки сокета NU-FlexSIV при поддержке Министерства обороны (DoD). Учитывая клинический успех технологии, Министерство обороны предоставило дополнительное финансирование для сравнения ее эффективности со стандартами технологии розеток для ухода за больными.
