Нужен ли в квартире расширительный бак при установке водонагревателя

В статье «Вопрос-ответ» мы помогаем разобраться в устройстве приборов, узнать больше о принципе работы системы водоснабжения и ее составляющих, самостоятельно справиться с поломкой, неисправностью или заменой определенного элемента.

Наиболее популярными нагревателями воды, присутствующими на рынке, являются электрические накопительные водонагреватели. Большинство моделей комплектуются простым устройством защиты — обратным предохранительным клапаном. В этой статье мы рассмотрим особенности его работы и способы выхода из ситуации, когда из предохранительного клапана периодически происходит сброс воды. Обратный предохранительный клапан имеет три основные функции. Во-первых, он выполняет функцию обратного клапана, предотвращая слив воды из водонагревателя во время слива воды из стояков. Этим обеспечивается защита нагревателя от перегрева и возгорания электрического ТЭНа.



Во-вторых, устройство выполняет функцию предохранительного клапана.

Вода при нагревании увеличивается в объеме, соответственно, растет давление в баке. Клапан спасает бак водонагревателя от повреждения при нагреве воды: при увеличении давления до максимально допустимого уровня предохранительный клапан открывается и сбрасывает воду, тем самым понижая давление в системе. Предохранительный клапан также защищает систему при резких скачках давления (гидроударах) в случае неправильного подключения стояков воды после сервисных работ. В-третьих, предохранительный клапан имеет функцию перепускного клапана, зачастую не афишируемую производителями водонагревателей. При увеличении давления в баке из-за нагрева воды перепускной клапан пускает воду обратно в систему холодного водоснабжения (всего несколько капель), таким образом снижая давление в системе.

Стоит отметить, что функция перепуска работает только в системах городского водоснабжения, где вода беспрепятственно уходит обратно в систему. В загородных домах с собственной системой водоснабжения, где установлены обратные клапаны, воде некуда перепускаться.

Такая же проблема может сложиться и в городских системах водоснабжения при установке обратных клапанов, счетчиков воды с обратными клапанами или редукторов давления. В этих случаях при нагреве воды происходит увеличение давления, которое воздействует на все приборы, арматуру, подводки, а после достижения критического уровня давления происходит срабатывание предохранительного клапана. Срабатывание клапана означает повышенный риск возникновения протечек, повреждения подводок, фильтров, смесителей. В водонагревателях многих фирм-производителей клапан срабатывает на 6-7 барах, у норвежских водонагревателей клапан настроен на 9 бар. Многими производителями не предусмотрена эксплуатация приборов и арматуры при воздействии большего давления, поэтому повреждение приборов и арматуры с последующим затоплением помещения в таком случае не будет являться гарантийным случаем. Для предотвращения срабатывания сброса воды и правильной работы системы следует установить расширительный бак (для системы горячего водоснабжения) между предохранительным клапаном и водонагревателем.



Если технически это осуществить сложно, расширительный бак можно легко поместить под кухонной мойкой, установив тройник перед подводкой горячей воды к смесителю. Бак компенсирует возрастающее при нагреве давление и защищает приборы, трубопровод, подводки для воды от повреждения и возможного затопления помещений. Учитывая, что установка обратных клапанов в городских квартирах становится нормой при установке и опломбировке счетчиков воды, установка накопительного водонагревателя без расширительного бака сильно увеличивает риск протечек и затоплений.



В корзину

74 270 ₽ 61 890 ₽

Водонагреватель Atlantic Exclusive Steatite 200л 2.4 кВт

В корзину

3 700 ₽ 3 110 ₽

Бак расширительный Cimm ACS CE 12л

В корзину

18 480 ₽ 15 550 ₽

Бак расширительный Cimm AFE CE 80

В корзину

9 260 ₽ 8 652 ₽

Бак расширительный Belamos 100VT вертикальный

принцип работы, какой мембранный бачок лучше для систем водоснабжения и скважины, устройство, установка, как накачать компенсационный бак, для чего нужен

Содержание:

Особенности устройства и функциональное назначение
Типы расширительных мембранных баков
Выбор расширительного бачка для водоснабжения
Нюансы самостоятельного монтажа
Видео

Локальные системы снабжения питьевой и технической водой на сегодняшний день становятся все более актуальными.

Их бесперебойная работа возможна при условии соблюдения технологических стандартов. Обязательным элементом такой сети является расширительный бак для водоснабжения.

Производственные предприятия изготавливают большой ассортимент разных моделей этих резервуаров. Чтобы сделать правильный выбор, следует разбираться в конструкции расширительного бачка для водоснабжения и иметь представление о принципах его работы.

Особенности устройства и функциональное назначение

В первую очередь потребителей интересует, для чего нужен расширительный бак для водоснабжения. Он предназначается для поддержания оптимальной величины давления в системах водообеспечения.

Чаще всего для надежного водоснабжения используют закрытые устройства мембранного типа, представляющие собой резервуар, внутри которого имеется резиновая диафрагма. Это изделие делит мембранный расширительный бак для водоснабжения на водную и воздушную части.

После запуска системы подачи воды, при помощи электрического насоса водный отсек заполняется жидкостью. Одновременно объем воздушной камеры уменьшается. При эксплуатации мембранного бака для систем водоснабжения, чем выше будет давление, тем меньше воздуха останется в резервуаре.

Как только давление преодолеет запрограммированное значение, насосное оборудование в автоматическом режиме выключается. Заработает оно после того, как давление снизится ниже минимально допустимого показателя. При этом вода начинает поступать из водного отсека мембранного бака для водоснабжения.

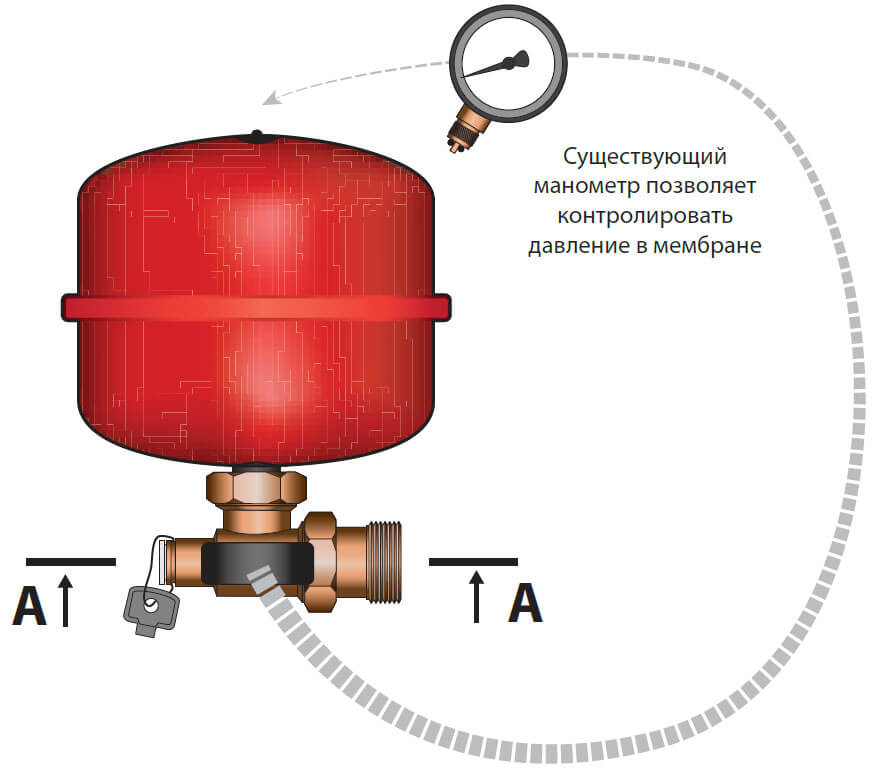

Повторение цикла выключения-включения происходит много раз автоматически. Для проверки давления в системе водоподачи пользуются манометром, установить который можно непосредственно на резервуаре. Работу бака настраивают, подобрав для него оптимальный диапазон рабочего давления.

Смонтированный в системе водоснабжения расширительный бачок с мембраной одновременно выполняет несколько важных функций:

1. Поддерживает давление при отключенном насосе.
2. Защищает конструкцию подачи воды от возникновения гидравлического удара – его способен спровоцировать перепад напряжения в сети или проникновение в трубопровод воздуха.
3. Сохраняет некоторый объем воды под давлением.
4. Защищает насосное оборудование от преждевременного износа.

Принцип работы расширительного бака для водоснабжения позволяет при малом водопотреблении не включать насос, а покрывать бытовые потребности за счет жидкости, хранящейся в резервуаре.

Типы расширительных мембранных баков

Производители выпускает два варианта таких резервуаров:

1. Со сменной мембраной. Их основная отличительная особенность заключается в возможности заменить данный элемент. Вынимают мембрану расширительного бака для водоснабжения посредством фланца, держащегося при помощи нескольких болтов. При этом необходимо помнить, что в приборах, имеющих большой объем, для стабильной работы данного элемента его дополнительно прикрепляют к ниппелю задней частью. Другой особенностью данного устройства мембранного бака для водоснабжения является то, что вода, наполняющая бак, находится в диафрагме, и не соприкасается с внутренней поверхностью емкости. За счет этого металлические элементы не подвергаются коррозии, а вода защищена от возможного загрязнения. В итоге период эксплуатации приборов значительно увеличивается. Продается такой расширительный бак для водоснабжения в горизонтальном или вертикальном варианте.
2. Со стационарной диафрагмой. В резервуарах данной конструкции внутреннее пространство разделено на две части прочно закрепленной диафрагмой, которая не подлежит замене. Когда мембрана в расширительный бак для водоснабжения выходит из строя, бачок приходится менять. В одной части резервуара находится воздух, а во второй – вода, напрямую соприкасающаяся с его внутренней поверхностью из металла, а это может вызвать коррозию. С целью недопущения разрушения стенок бака и загрязнения воды, его изнутри покрывают особым красящим составом. Но подобная защита не является долговечной. Выпускают резервуары со стандартной диафрагмой двух типов – горизонтального и вертикального.

Выбор расширительного бачка для водоснабжения

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Прежде чем приобрести для холодного водоснабжения расширительный бак автономной сети, обращают внимание на его объем.

При этом нужно учитывать:

1. Количество предполагаемых пользователей водоснабжающей системой.
2. Число мест водозабора, среди которых могут быть душ, краны и бытовые приборы, к примеру, стиральная машина.
3. Возможность одновременного расхода воды несколькими потребителями.
4. Наибольшее количество циклов выключения-включения насоса на протяжении одного часа.

Профессионалы советуют при выборе компенсационного бака для водоснабжения ориентироваться на следующие показатели:

• если количество пользователей не более 3-х, а производительность насоса не превышает 2 кубометров в час, объем резервуара должен составлять 20 – 24 литра;
• когда число домочадцев не превышает 8 человек, а мощность насоса около 3,5 кубометров в час, потребуется емкость на 50 литров;
• если потребителей будет больше 10 человек, а производительность оборудования равна 5 кубометрам в час, следует приобрести модель объемом 100 литров.

При подборе варианта устройства расширительного бака для водоснабжения нужно помнить, что чем меньше у него объем, тем чаще происходит включение насоса. Также следует принимать во внимание, что при уменьшении объема возрастает вероятность возникновения скачков давления в локальной системе.

Помимо этого, расширительный бак для холодной воды является емкостью, в которой хранится некоторый ее запас. С учетом данной информации необходимо корректировать объем компенсационного прибора.

Конструкция расширительного устройства позволяет устанавливать дополнительный резервуар. Это можно делать в процессе эксплуатации основного прибора без выполнения трудоемкого демонтажа.

После завершения установки дополнительного прибора, величина резервуара составит сумму объемов емкостей, имеющихся в системе. При покупке расширительного бака, помимо технических характеристик, надо обращать внимание на производителя данной продукции. Недорогая покупка может в будущем потребовать более значительных затрат.

Обычно для изготовления недорогих моделей предприятия используют наиболее дешевые материалы, а они в большинстве случаев, как подтверждает практика, не всегда имеют соответствующее качество. Особенно этот нюанс важен для каучука, из которого производят мембрану.

От качества диафрагмы расширительного бака для скважины зависит не только длительность его эксплуатации, но и безопасность воды, поступающей из источника водоснабжения.

Приобретая резервуар со сменной мембраной, следует непременно уточнить стоимость данного расходного элемента. Нередко с целью получения прибыли не совсем добросовестные производители значительно завышают цену на нее. В этом случае лучше приобрести модель другой торговой марки.

Чаще всего известные, хорошо себя зарекомендовавшие производители, дорожащие своей репутацией, готовы гарантировать качество выпускаемой продукции. Среди потребителей популярны следующие бренды: немецкие – Reflex, Zilmet и российские – Джилекс и Elbi.

Нюансы самостоятельного монтажа

Подключение мембранного бака для водоснабжения в зависимости от его типа может быть выполнено в вертикальном или горизонтальном варианте. Особых отличий между этими двумя группами резервуаров нет. Делая выбор, ориентируются на параметры помещения, предназначенного для размещения оборудования.

При установке мембранного бака для водоснабжения придерживаются ряда рекомендаций:

1. Резервуар располагают так, чтобы при необходимости обслуживания к нему был беспрепятственный доступ.
2. Следует предусмотреть выполнение демонтажа соединительных труб для ремонта или замены.
3. Диаметр подсоединяемого водопровода не должен быть меньше диаметра патрубка.
4. Чтобы не допустить электролитической коррозии, резервуар необходимо заземлить.

Бак монтируют со стороны всасывания насоса. На участке между насосом и точкой подключения исключают все элементы, которые могут создать в системе большое гидравлическое сопротивление.

Решить проблему с тем, как накачать расширительный бак в системе водоснабжения, когда величина давления в нем упала ниже определенной отметки, поможет любой воздушный насос – автомобильный, велосипедный или другой. Для этого шланг насоса подсоединяют к золотнику на баке.

Расширительный бак – обязательный элемент каждой автономной водоснабжающей конструкции. Этот резервуар, благодаря наличию мембраны, не только поддерживает требуемое давление в системе, но и препятствует преждевременной поломке насосного оборудования и сохраняет некоторый запас воды.

Однако все вышеперечисленные функции прибор будет выполнять при условии, что он был грамотно выбран с учетом рекомендаций и правильно смонтирован. Поэтому при отсутствии навыков подобного вида работ и незнания принципа работы мембранного бака для водоснабжения, лучше доверить его установку специалистам, которые быстро, качественно и в кратчайшие сроки все сделают.
