устройство, конструкция, узлы, пример строительства

Еще на этапе проектирования постройки необходимо определиться с вариантом конструкции стропильной системы крыши. Впрочем, выбор несложен. При наличии внутренней капитальной стены-перегородки, для формирования крыши используют наслонные стропила. Если таких перегородок нет, то устанавливают висячие стропила, которые опираются исключительно на внешние стены.

Висячие стропила находят свое применение в строительстве однопролетных домов, производственных зданий, цехов, торговых павильонов, при устройстве мансард без внутренних стен.

Почему стропила называют «висячими»? Потому что они в буквальном смысле зависают в межпролетном пространстве, опираясь только на внешние стены. Внутренней опоры нет никакой. Тем не менее, висячие системы, благодаря своей конструкции, не прогибаются и способны перекрыть пролеты до 14-17 м!

Конечно, висячие стропила – это только часть стропильной системы, сами по себе они не используются. Только в связке с другими элементами (затяжками, бабками, ригелями, подкосами и т.п.), вместе с которыми стропила образуют фермы или арки.

В случае с висячими стропилами, простейшую ферму составляют из двух стропильных балок, соединенных в верхней точке под углом (в виде треугольника). По горизонтали стропила скрепляют затяжкой, которая обычно представляет собой деревянную балку. Но она может быть и металлической, например, сделанной из профильного металла. Тогда такую затяжку называют тяжем.

Затяжка выполняет важную функцию. Стропила, скрепленные в коньке и упертые в стены, стремятся разъехаться в стороны. А затяжка удерживает их, позволяя сохранить треугольную форму арки. Возникающий распор на стены не передается, а горизонтальные усилия нейтрализуются. Таким образом на наружные стены при использовании висячих стропил воздействуют только вертикальные усилия.

Затяжка не обязательно располагается в нижней части фермы, иногда она сдвигается вверх, ближе к коньку. Это зависит от типа конструкции арки, от того, какую работу должна выполнять затяжка. Если затяжка находится у основания стропил, то одновременно она служит и балкой перекрытия нижележащего этажа. При устройстве мансарды удобно располагать затяжку (ригель) выше основания стропильных ног, чтобы появилась возможность устроить этаж с полноценной высотой потолка.

Если пролет между стенами составляет более 6 м, висячие стропила для прочности подпирают раскосами и подвесами (бабками). А затяжку делают не цельной, а состоящей из двух срощенных балок.

Существует несколько вариантов конструкций с использованием висячих стропил. Рассмотрим их все по отдельности.

Конструкция #1. Треугольная шарнирная арка

Простейшая ферма в виде треугольника. Состоит из двух стропильных балок, сходящихся в коньке. Нижние основания упираются в горизонтальный брус. В нижней части «треугольника» закрепляют затяжку. Чтобы система работала правильно, высота конька в конструкции не должна быть меньше 1/6 пролета фермы.

Эту схему можно назвать классической. В ней стропила работают на изгиб, стремяться разъехаться в стороны, а затяжка удерживает их и получает растягивающие нагрузки (работает на растяжение). Несущим элементом затяжка не является, поэтому ее можно заменить на тяж из металлопроката.

Для снижения степени изгиба стропильных балок, врубку конькового узла выполняют с эксцентриситетом. Благодаря этому при воздействии на стропила внешних нагрузок (атмосферные явления, вес кровли, собственный вес и т.п.), наряду с ожидаемым изгибом, появляется изгибающий момент противоположного направления. Это позволяет не только уменьшить изгибающие деформации, но и применить для стропил балки меньшего сечения. Соответственно, это помогает удешевить строительство.

Как правило, эта конструкция висячих стропил применяется при строительстве мансардного чердака. Затяжки в этом случае играют роль балок чердачного перекрытия.

Конструкция #2. Арка шарнирная с бабкой

Более сложная схема, которая нужна в случае перекрытия пролетов более 6 м.

Проблема в такой системе – длинная затяжка, которая будет испытывать огромные нагрузки и, как следствие, прогибаться под своим весом. Чтобы прогиба не было, затяжку подвешивают к коньку. Как? С использованием дополнительного элемента – бабки. Она представляет собой деревянный брусок, играющий роль подвески. Если подвес выполняют из металла, то называют его тяжем. Нередко применяют для этих целей обычный металлический прут, который на практике хорошо работает на растяжение.

Таким образом, с помощью подвеса-бабки, удается поддержать длинную затяжку и нивелировать ее прогиб. Саму затяжку при этом составляют из двух частей-балок, стыкованных друг с другом (в центре конструкции).

Конструкция бабки  проста, однако строители часто допускают ошибку в ее устройстве. Самое главное: бабка должна работать только на растяжение, а не на сжатие. Ее нельзя путать со стойкой, упирая в балку затяжки и карнизный узел. В таком случае элемент будет сжиматься, а не растягиваться.

Такая путаница может возникнуть потому, что стойка и бабка очень схожи по своему устройству. Но их предназначение, как и принцип работы, совершенно разные. Бабка, в отличие от стойки, жестко не закреплена с затяжкой. Она подвешена на карнизном узле, к ее нижней части с помощью хомутов крепится затяжка.

Необходимую длину затяжки набирают из составных частей, соединяя их косым или прямым прирубом и закрепляя болтами. С подвеской затяжку стыкуют через хомут.

Рассмотренная схема подходит для аграрных и промышленных зданий с большими пролетами. Однако в оригинальном виде она уже не используется, считается устаревшей. Но отдельные ее элементы весьма успешно применяются в практике строительства, при разработке арок других типов.

Конструкция #3. Арка шарнирная с приподнятой затяжкой

В этой схеме затяжка устанавливается не в нижней части арки, а продвигается кверху, ближе к коньку. Чем выше место установки затяжки, тем больше она растягивается.

Конструкцию с приподнятой затяжкой используют в строительстве мансардных помещений. Высота потолков при этом напрямую зависит от того, как высоко располагается затяжка.

Стропильные балки конструкции опираются на мауэрлат, а не на затяжку. Причем, крепление не жесткое, а подвижное, скользящее по типу ползуна. Оно позволяет компенсировать изменение размеров балок (их подвижки), которые происходят при колебаниях влажности и температуры.

Если на скаты действует равномерная нагрузка, то система будет устойчивой в любом случае. Если же нагрузка будет больше с одной стороны, то стропильная система сдвинется в сторону превалирующей нагрузки. Чтобы этого не случилась и кровля оставалась устойчивой, стропила устанавливают с выносом в обе стороны, за пределы стен.

Затяжка в такой арке не является опорой, на нее действуют растягивающие нагрузки – при устройстве чердака, и растянуто-изгибающие – при устройстве мансарды.

В мансардных помещениях затяжка зачастую является балкой для крепления подвесного потолка или изоляции. Чтобы защитить ее от провисания, устанавливают подвеску. При небольших предполагаемых нагрузках и короткой затяжке, подвес прибивают к ригелю и коньку, скрепляя соединения двумя досками с обеих сторон.

Если затяжка сравнительно длинная, то используют несколько подвесок, а каждую из них закрепляют гвоздями. Большие нагрузки требуют дополнительного использования хомутов.

Конструкция #4. Арка шарнирная с ригелем

Схема, похожая на предыдущую, но имеющая отличие: нижняя скользящая опора в карнизном узле заменяется на аналогичную жесткую. Стропильные балки врубают в мауэрлат или применяют для неподвижной фиксации опорные бруски.

Замена опоры меняет характер возникающих в арке напряжений. Конструкция становится распорной, воздействуя с распирающими усилиями на стены и мауэрлат.

Затяжку устанавливают в верхней части арки. При этом ее назначение меняется. Она уже не работает на растяжение, ее принцип действия основан на сжатии. Затяжку, работающую на сжатие, называют ригелем.

Арка с одним приподнятым ригелем рассчитана на небольшую распорную нагрузку. При больших нагрузках в дополнение к ригелю устанавливается затяжка. Получаются висячие стропила, конструкция и узлы которой схожи с обычной трехшарнирной аркой. Мауэрлат для них уже не требуется.

Конструкция #5. Арка с подвеской и подкосами

Схема, дополняющая систему арки с бабкой. Используется, когда длина стропил настолько большая (до 14 м), что создает существенный прогиб их под собственным весом. Чтобы нивелировать изгибающие напряжения, систему дополняют подкосами, которыми подпирают стропильные балки.

Обычно подкосы упирают во внутренние стены. Но в висячих системах их нет, поэтому подкосы упирают в единственный существующий упор – бабку. Получается жесткая конструкция со следующим принципом действия:  стропила под воздействием внешней нагрузки прогибаются, давят на подкосы, подвеска растягивается и притягивает к себе коньковый брус, одновременно притягиваются и верхние части стропил, стропила поджимают подкосы.

Так как в этой схеме используются длинные стропила, соответственно применяется и длинная затяжка. Как правило, она состоит из двух частей-балок (хотя бывает и одноэлементной), соединенных в середине пролета косым или прямым прирубом.

Соединение затяжки с бабкой выполняется через хомут.

По сути, все существующие висячие арки являются вариациями обычной трехшарнирной арки. Все остальные дополнения – бабки, ригели, подкосы – только увеличивают жесткость стропил. И несущей способности не меняют.

Любая из рассмотренных выше конструкций будет правильно работать лишь при грамотном соединении всех основных узлов. Только тогда они будут выполнять свою функцию, не деформируясь под воздействием внешних факторов.

Сверху стропильные балки совмещают под углом и соединяют встык, внахлест или путем врубки. Этот узел называют коньковым. Крепление встык предполагает стыковку срезанных под углом концов балок и скрепление их накладками из металла или дерева. При соединении внахлест верхние части стропилин схлестывают между собой и закрепляют болтом с гайкой или шпилькой.

Соединение врубкой вполдерева похожа на соединение внахлест. Но в этом случае верхушки стропил накладывают друг на друга после выпиливания выемок в половину толщины бруса. Потом выпиленные части соединяют, в них просверливают сквозное отверстие и стягивают их балтом.

В конструкциях арок также встречается (например, в обычной трехшарнирной арке) соединение нижней части стропил с затяжкой – карнизный узел. Соединение выполняется лобовой врубкой одинарным или двойным зубом с креплением болтами. Также для крепления могут быть использованы короткие доски или металлические пластины, наложенные на стык стропилины с затяжкой и скрепленные гвоздями.

Приподнятая затяжка врубается в стропила внахлест полусководнем с последующим болтовым скреплением.

В схеме с приподнятой затяжкой или ригелем стропила соединяются с мауэрлатом. При этом применяется скользящее (по типу ползуна) или жесткое крепление опор. Скользящее крепление выполняется с применением металлических скользящих опор, допускающих небольшие подвижки стропил. При жестком креплении применяют врубку зубом, также может быть использован опорный брусок.

Как вы уже успели убедиться, висячая стропильная система относится к сложным конструкциям и требует правильного расчета, основанного на множестве факторов. Ошибочные итоговые параметры приведут к тому, что крыша не сможет противостоять потенциальным нагрузкам, что чревато деформациями и обрушениями.

Поэтому желательно доверить расчет висячих стропил профессионалам или использовать уже готовый проект дома. В крайнем случае расчеты можно выполнить с помощью одного из  онлайн-калькуляторов, которых достаточно много в сети интернет.

Для расчета используются следующие данные:

• размеры перекрываемого помещения;
• наличие мансарды;
• предполагаемая максимальная нагрузка;
• угол наклона скатов;
• тип стропильной системы;
• материал изготовления стен;
• материал кровельного покрытия.

В результате расчета определяют:

• сечение стропил;
• величину шага стропил;
• форму ферм.

После выбора стропильной конструкции и ее расчета можно приступать к монтажным работам.

Устройство висячих стропил на строительной площадке выполняется по следующей схеме:

• Для точности монтажа и удобства, отмечают центр крыши и высоту конька. Для этого по фронтонам в центре временно закрепляют две доски, на них делают отметку по высоте конька.
• Изготавливают шаблон для стропильных ног. Берут доску, прислоняют ее к мауэрлату нижним концом, а к отметке высоты конька – верхним концом. Отмечают места расположения верхнего и нижнего запилов.
• Используя шаблон, изготавливают необходимое количество стропильных балок. В зависимости от будущего расположения в ферме помечают их на правые и левые стропилины. Выкладывают их по парам (так как каждая ферма состоит из двух стропилин – правой и левой).
• Начинают сборку первой фермы (арки). Две стропильные балки соединяют вверху внахлест, встык или путем врубки.
• Устанавливают затяжку и, если это предусмотрено схемой конструкции, бабку и подкосы.
• Поднимают ферму на крышу и монтируют ее с торца постройки (на фронтоне). Крепление выполняется к мауэрлату с использованием уголков и гвоздей или саморезов.
• Со стороны второго фронтона устанавливают такую же арку.
• Между фронтонной парой арок натягивают бечевку, чтобы остальные арки были установлены четко по линии и обозначенному уровню.
• Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой бечевкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.

На этом установка стропил окончена. Теперь можно приступать к очередным кровельным работам: укладывать утеплитель и гидроизоляцию, набивать обрешетку, монтировать кровельный материал.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

устройство конструкции, расчет и инструкция установки

Висячий вид стропил опирается на стены сооружения исключительно концами и устраивается при наличии расстояния между соседними опорами не более шести метров. Кровельные конструкции, имеющие более широкий пролёт, требуют выполнения укреплений посредством ригелей и затяжек в верхней части конькового элемента.

Использованию подлежит не только деревянная, но и металлическая система затяжек.

[contents]

Отличие висячих от наслонных стропил

Основное отличие между двумя стропильными конструкциями заключается в характере стропильной опоры. И если при монтаже висячей стропильной системы ноги имеют непосредственный упор в стены сооружения, но для наслонных стропил характерно наличие специальных элементов, создающих дополнительную опорную точку.

Отличие висячих и наслонных стропил

Висячие стропила обладают определённой конструкционной сложностью и значительным весом по сравнению с наслонной системой. Однако, именно система висячих стропил относится к оптимальному варианту для перекрытия пролётов, с шириной не менее шести и не более десяти метров, а также для создания полноценного мансардного помещения.

Наслонная стропильная система может быть как распорной, так и безраспорной, с закреплением на мауэрлатной балке, а висячая стропильная система передаёт исключительно вертикальные усилия. Следует учитывать, что на конструкцию висячих стропил требуется больше строительного материала, что сказывается на общей стоимости возводимой конструкции.

Применение висячих стропил

Основное применение такой стропильной системы заключается в возможности использования при отсутствии в сооружении внутренних несущих стен. Подобная конструкция не обладает центральной опорой, а местом сочленения с сооружением служат стены здания. Второй конец висячих стропил имеет опору на верхних краях встречных стропил.

Кроме того, для стропильных ног висячих конструкций характерно полное отсутствие создания горизонтальных нагрузок, что обусловлено обеспечением распорного напряжения не передающегося на стены здания. Чтобы уменьшить усилия требуется применять специальные затяжки. Основное предназначение этих затяжек заключается в объединении нескольких конструкционных элементов.

Наиболее востребованы стропила висячие для создания сложных кровельных конструкций.

Виды конструкций крыши

Особенностью конструкции, опирающейся исключительно на края стен здания без наличия опоры центрального типа, является наличие пяти видов функционирования.

С подвеской или бабкой

Относится к морально устаревшей схеме и заключается в подвешивании затяжки к арочному коньку. Деревянная подвеска называется бабкой, а железная — тяжем. Затяжка может быть выполнена из укороченных элементов, которые состыкуются на хомуте подвески посредством косого или прямого прируба и скручивания болтами.

Полученная подвеска работает исключительно на растяжение от прогиба самой затяжки, что обусловлено собственным весом. Подвеска может быть выполнена из конструктивно подходящего материала.

Конструкция стропильной системы с подвеской или бабкой

Треугольные трехшарнирные арки

Висячие стропила обладают формой замкнутого треугольника, что называется трехшарнирной треугольной аркой, где стропила работают на изгиб, затяжка работает на растяжение. Показатель минимальной высоты конькового подъёма не должен быть меньше 1/6 пролёта арки.

Конструкция стропильной системы с треугольной трехшарнирной аркой

Стропильные арки с приподнятой затяжкой

Востребованное соединение для зданий с полноценным мансардным помещением. При установке затяжки соблюдается сдвиг вверх. Растягивающее напряжение, воспринимаемое затяжкой, прямо пропорционально высоте её расположения. Такой безраспорный тип конструкции характеризуется опиранием стропил на мауэрлат согласно схеме для любых шарнирно подвижных опор. Таким образом опора низа стропил выполняется по принципу своеобразного ползуна.

Стропильные арки с приподнятой затяжкой

Треугольные арки с ригелем

Конструкция с ригелем

В таком соединении заменяется нижний опорный узел с ползуна на неподвижную опору шарнирного типа. Характерная врубка в мауэрлат зубом или посредством использования специального опорного бруска, что обуславливает конструкционную устойчивость арки, которая приобретает распорные функции и передаёт горизонтальное напряжение на мауэрлат и стены. Балки мауэрлата нуждаются в жёстком креплении к стенам.

Треугольные арки с подкосами

Ещё одна морально устаревшая схеме, которая является неким подобием модернизированной трехшарнирной треугольной арки с подвеской или бабкой. Чтобы уменьшить прогиб и увеличить длину стропил используются подкосы, низ которых упирают в подвеску или бабку. Напряжение от прогибающихся стропил передаётся подкосам, растягивающими подвеску в которую врублены.

Растянутая подвеска утягивает за собой узел конька и стропильный верх, что вызывает сжимание подкосов. Полученное круговое движение всех внутренних напряжений позволяет получить довольно жёсткую конструкцию арки.

С подкосами

Устройство стропильной системы

Наиболее простой вариант фермы на основе висячих стропил представляет собой треугольник, состоящий из двух стропильных ног, которые упираются вверху друг в друга и дополнены затяжкой. Такой тип конструкции является распорной системой без передачи напряжения на стены. Основной распор нейтрализуется посредством затяжки.

Таким образом распор остаётся в системе и не имеет внешних проявлений, что позволяет упростить устройство стропильной системы и узлов опоры на стены. Висячие стропила не нуждается в обязательном обустройстве мауэрлата, а на слой гидроизоляции можно подложить только деревянную доску, требующуюся для горизонтального выравнивания ферм и увеличения площади узловой опоры.

Проводим расчёт

Для выполнения правильного расчёта любой стропильной системы, рекомендуется использовать компьютерные программы или формулы. Для висячей стропильной системы следует учитывать полное отсутствие опорных балок. Показатель длины покрываемого пролёта не имеет существенного значения.

Чтобы обеспечить необходимую кровельную жёсткость, а также предотвратить возможное смещение стропильных ног, необходимо рассчитать количество и размеры подкосов, ригелей, стоек и прогонов.

Все производимые расчёты должны базироваться на следующих особенностях:

• чтобы получить точные расчёты по количеству необходимого материала следует составить схему, а также план и раскладку предполагаемой стропильной системы с отображением всех конструкционных элементов, указанием их количества и точных размеров;

• правильный расчёт размеров с учётом длины необходимого пиломатериала позволяет скомпоновать основные конструктивные элементы и минимизировать количество отходов;

• следует учитывать, что в точках повышенных нагрузок в схему для расчёта необходимо включить стропила спаренного типа;

• подбор сечения для стропильных ног производится на основании подсчётов суммарных нагрузок на всю кровельную площадь, а также на площадь одного квадратного метра;

• стропильные балки целесообразно изготавливать из древесины наиболее высокого качества, без сучков, трещин и других дефектов;

• минимальное сечение брусов для затяжек и прогонов составляет порядка 50 × 150 миллиметров, а стойки, ригели, подкосы и другие вспомогательные элементы выполняются из бруса с сечением 100 × 100 или 150 × 150 миллиметров.

Инструкция по установке

Выполнение кровельной конструкции базируется на нескольких этапах:

• установка мауэрлата и балок перекрытия. Установка стоек и прогонов не требуется. Рекомендуется отметить центр крыши в месте пролегания конька посредством временной фиксации досок на центрах фронтонов.

• выполнение шаблона. Доска прикладывается нижним концом на уровень мауэрлата, а верхний конец располагается на сделанной отметке высоты. Верхний запил отмечается на крае доски, который обозначает центр крыши, а для нижнего запила должна отмечаться точка на треть ширины доски в месте стыковки с мауэрлатом. Такой шаблон требуется для уточнения симметричности стропил.

• подготовка стропильных ног по шаблону. Готовые стропила раскладывают попарно и крепят металлическими накладками и саморезами или шпильками на уровне верхних срезов. Нижняя часть полученных ферм крепится посредством уголков и саморезов или гвоздей к мауэрлату.

• установка затяжек или ригелей. При помощи досок соответствующей длины стягиваются стропильные ноги. Общее количество ригелей и показатель высоты их расположения зависят от конструкционных особенностей крыши.

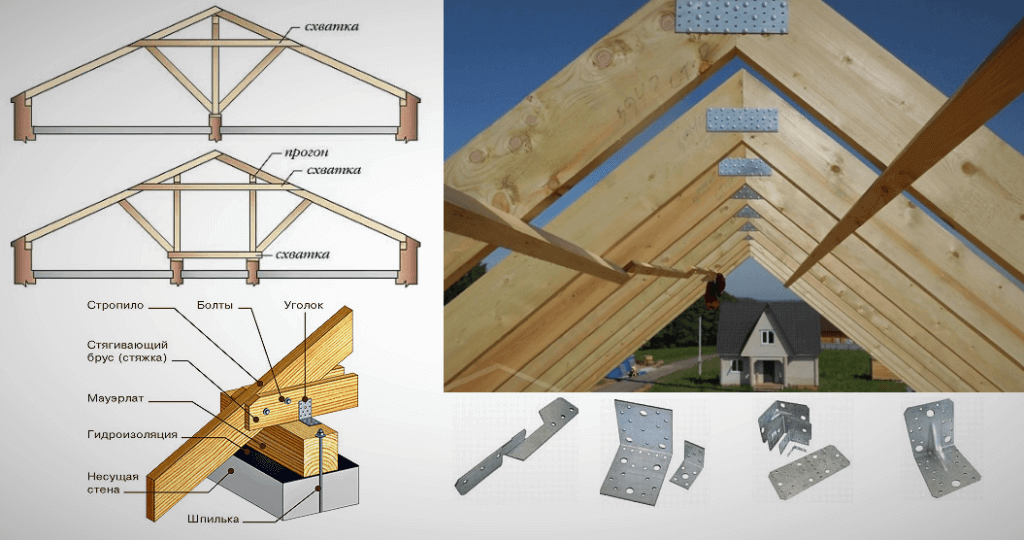

Технология крепления узлов

Если необходимо получить более длинные стропильные ноги, то следует выполнить наращивание посредством следующих методов:

• наращивание встык;
• метод внахлёст;
• способ косого прируба;
• наращивание тремя досками;
• наращивание посредством опоры на прогон.

Что еще нужно знать при монтаже своими руками смотрите в видео.

Устройство карнизного свеса

Проект стропильной системы может не предполагать устройство карнизного свеса, что требует возведение такого элемента после устройства стропильной конструкции. Кровельный свес выполняется при помощи наращивания стропильных ног специальной доской-«кобылкой».

Стандартная длина такого вылета не должна быть менее сорока сантиметров. Оптимальный размер карнизного свеса должен составлять около шестидесяти сантиметров. Кобылка крепится к стропильной ноге с выдерживанием незначительного просвета, который необходимо частично заполнить вкладышем из короткой доски. Для крепления используются гвозди, пара которых забивается с противоположной стороны, а затем загибается.

Заключение

При возведении сооружений, не обладающих несущими капитальными стенами, следует применять висячую стропильную конструкцию.

Висячая стропильная конструкция выполняется посредством стягивания ригелями или затяжками, и чаще всего используется для возведения простых двускатных крыш или в качестве верхней стропильной системы мансардной крыши.

В висячей стропильной конструкции отсутствует коньковый прогон, а верхняя часть симметричных стропильных ног в качестве опоры использует друг друга.

Каркас двускатной крыши

На рисунке выше показан вид в плане двускатной крыши . Лестничные фермы состоят из четырех головок (перемычек) на каждом углу для поддержки стропил снаружи здания. Это стропило снаружи образует выступ для крепления досок баржи, поэтому доски софита и вентиляция непрерывны по всей конструкции.

Элементы крыши

Обрамление фронтона включает не только балки, обычные стропила и конек, как описано на предыдущих страницах. Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные балки в двускатной крыше:

Хомут: Хомут представляет собой горизонтальные брусья, прикрученные болтами к стропилам в форме прочного треугольника.

Прогон: Прогон проходит от одного конца крыши к другому и служит для поддержки общего стропила. Его держит –

Распорки: Распорки используются для поддержки прогона и передачи нагрузки вниз на несущую стену или другой отрезок бруса, который проходит спереди назад. Они не передают нагрузку на потолочные балки.

Вешалки: Вешалки представляют собой высокие деревянные брусья, обычно около 220 x 45, которые выходят из каждой стены и крепятся к ней. Металлические обвязки используются для крепления потолочных балок к подвесам, чтобы они не провисали под весом потолка, технически уменьшая их пролет.

Двускатная крыша шаг за шагом

Шаг 1: Стеновые плиты и балки

Разместите стеновые плиты в любом центре, необходимом для вашей двускатной крыши (400, 450, 600 или 900, в зависимости от веса крыши). покрытия, т.е. плитки) и обрежьте/зафиксируйте балки так, чтобы они были параллельны друг другу и находились на одном уровне с задним краем стеновых панелей.

Этап 2: Конек

Решите, какой ширины вы хотите установить потолочные доски баржи. Измерьте общую длину здания и дважды прибавьте к ней размер выступа/софита, по одному разу для каждого конца фронтона. Отрежьте прямой кусок конькового материала такой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и проще прибить стропила.

Этап 3: Рядовые стропила

В двускатной крыше используются только обычные стропила. Измерьте пролет и используйте его для расчета длины стропил, включая свес. Отрежьте пару и проверьте, подходят ли они, прежде чем резать остальные (сложите все отметки на настенной пластине, чтобы получить количество). Отрежьте четыре дополнительных стропила по длине, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

Шаг 4: Поднимите стропила

Стропила, которые я устанавливаю первыми для двускатной крыши, являются третьей парой с концов. Я оставляю два, которые будут формировать ферму лестницы, напоследок. Прибейте две пары к настенным пластинам и оставьте верхние части свободными, опираясь друг на друга для поддержки. Вы должны быть в состоянии протолкнуть коньковую доску между стропилами, и они зажмут ее и удержат на месте. Не помешает вырезать опору для поддержки конька, пока вы работаете на этом этапе, или попросить кого-нибудь помочь. Прибейте стропила к коньку. Заполните все остальные стропила, кроме концов, поддерживая их по мере продвижения.

Шаг 5: Лестничные фермы

Есть несколько способов сделать это. Вы можете просто прибить последние стропила к стеновой пластине, а затем вырезать и закрепить выступы в 400 центрах. Я предпочитаю опускать башмаки и класть сверху стропила, раздвигая их, а затем прибивая гвоздями. Переверните его и положите стропило без птичьего рта на него спиной к спине, затем перенесите на него положения выступов, прежде чем прибить их к выступам, чтобы сформировать ферму лестницы. Затем его довольно легко поднять и прибить за один раз, и я считаю, что это намного быстрее и безопаснее, чем возиться на крыше с головками и т. Д. еще не прибиты.

Шаг 6. Закрепите торец фронтона

Если торец фронтона не кирпичная кладка, вам нужно будет соорудить небольшую кладку, чтобы заполнить торец фронтона, а затем обшить его чем-то вроде фанеры или шпунта. и пазовые доски. Во-первых, положите вертикальный брус прямо под конек, чтобы поддержать его. Затем положите две пластины по диагонали от настенной пластины к той, что только что была размещена под коньком, они также помогут удерживать выступы, образующие ферму лестницы. Наконец, заполните оставшиеся пустоты в 400 центрах, чтобы заполнить пробелы.

Этап 7: Завязки воротника

Завязки воротника требуют разреза на каждом конце, и их необходимо зафиксировать на одном уровне, чтобы получить преимущество. Количество, которое вам понадобится, должно быть указано в техническом чертеже. Если стропила находятся в центре 900, я бы поставил хомут на каждое, если они 400, вы иногда можете обойтись без каждого другого. Держите сиденье срезанным примерно в 10 мм от внешнего края стропила. Иногда проще поставить по одному с каждого конца и один посередине, а затем протянуть веревку, чтобы быстрее собрать остальные.

Этап 8: Прогоны и распорки

Двускатная крыша должна иметь распорки и опоры, чтобы выдержать вес кровельного покрытия.

Нажмите здесь, чтобы получить советы по фасциям и потолку

У вас есть вопрос или комментарий по поводу строительства двускатной крыши?

Как построить двускатную крышу – сделай сам

Двускатные крыши так распространены в домах, потому что они хорошо выглядят, хорошо работают и их несложно построить. Вам определенно следует подумать о том, чтобы научиться строить двускатную крышу, работая вдвоем. Ваш напарник поможет вам поднять доски на место и удерживать их, пока вы их прибиваете.

Как построить двускатную крышу шаг за шагом

1. Определите уклон вашей крыши. Типичная двускатная крыша поднимается на 3-12 дюймов на каждый 1 фут горизонтального пространства.
2. Используйте онлайн-калькулятор уклона крыши, чтобы рассчитать длину стропил для желаемого уклона.
3. При покупке пиломатериалов выбирайте для коньковой доски самые прямые доски 2×6, какие сможете найти.
4. После получения достаточного количества 2×4 и 2×6 для постройки крыши, начните строить верхнюю пластину.
5. Ширина верхней части стены определяет, будете ли вы строить верхнюю пластину из 2х4 или 2х6.
6. Прибейте два слоя досок вдоль верхней части стен, где будут устанавливаться стропила.
7. Сместите швы 2×4 или 2×6 как минимум на 24 дюйма при сборке верхней пластины.
8. Прикрепите доски верхней панели восьмипенсовыми гвоздями.
9. Работая вдоль верхних пластин, сделайте отметки через каждые 24 дюйма для размещения потолочных балок.
10. Вырез 2×4 балки по ширине здания под тем местом, где будет подниматься двускатная крыша.
11. Отцентрируйте каждую балку по отметкам на верхних пластинах.
12. Расположите балки так, чтобы они были заподлицо с внешними краями верхней пластины.
13. Прибейте их строительными гвоздями.
14. На этом этапе инструкции по строительству двускатной крыши необходимо обрезать стропила.
15. См. длину стропил, определенную в соответствии с выбранным уклоном крыши.
16. Если вы хотите, чтобы крыша нависала у карниза, добавьте это к длине стропил.
17. Отметьте угол верхнего среза стропила с помощью угольника.
18. Отрежьте по линии циркулярной или торцовочной пилой.
19. На другом конце стропил отметьте, где стропила будут сидеть на верхней пластине.
20. Используйте угольник, чтобы отметить треугольник для выреза сиденья.
21. Величина вашего свеса будет превышать вырез седла.
22. Выпилите треугольники, чтобы завершить вырезы для сиденья.
23. Попросите вашего напарника придержать стропило за угол так, чтобы посадочное место было прижато к верхней пластине.
24. Измерьте расстояние от верхней части стропила до нижней части верхней пластины.
25. Отрежьте 2 x 4 этой длины, чтобы использовать их в качестве опор для стропил, пока вы продолжаете строить двускатную крышу.
26. Совместите опорную доску с краем стропила и прибейте ее к верхней пластине.
27. Вставьте еще одну опорную доску на расстоянии 2 дюймов от первой.
28. Установите опоры для стропил с каждой стороны крыши.
29. Расположите опоры заподлицо со стропилами и зажмите их вместе.
30. Поместите ураганные зажимы по обеим сторонам стропила в месте выреза седла и верхней пластины.
31. Убедитесь, что стропила плотно прилегают к верхним пластинам.
32. Вбейте 1-1/2 дюймовые гвозди в пиломатериалы через зажимы для ураганов.
33. После крепления торцевых стропил к верхним пластинам переходите к сборке коньковой доски.
34. Если одной 2×6 недостаточно для всей крыши, соедините несколько 2×6. Всегда совмещайте швы на стропилах.
35. Вбейте 8-пенсовые гвозди через торцевые стропила в коньковую доску.
36. Выровняйте остальные стропила с коньковой доской.
37. Используйте уровень, чтобы убедиться, что линия крыши ровная.
38. Вбейте стропила под углом в коньковую доску.
39. Прибейте остальные стропила к верхней пластине и коньковой доске.
