Стропильная система двухскатной крыши своими руками – устройство, конструкция и монтаж (видео, схемы)

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Содержание статьи

• 1 Что такое стропильная система?
• 2 Виды стропильных систем
  • 2. 1 Наслонная
  • 2.2 Висячая
  • 2.3 Комбинированная
• 3 Конструкция
• 4 Расчет (угол, нагрузка, длина)
  • 4.1 Рассчитываем угол наклона
• 5 Технология сборки
• 6 Видео-инструкция

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога.
   Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Конструкция двухскатной крыши

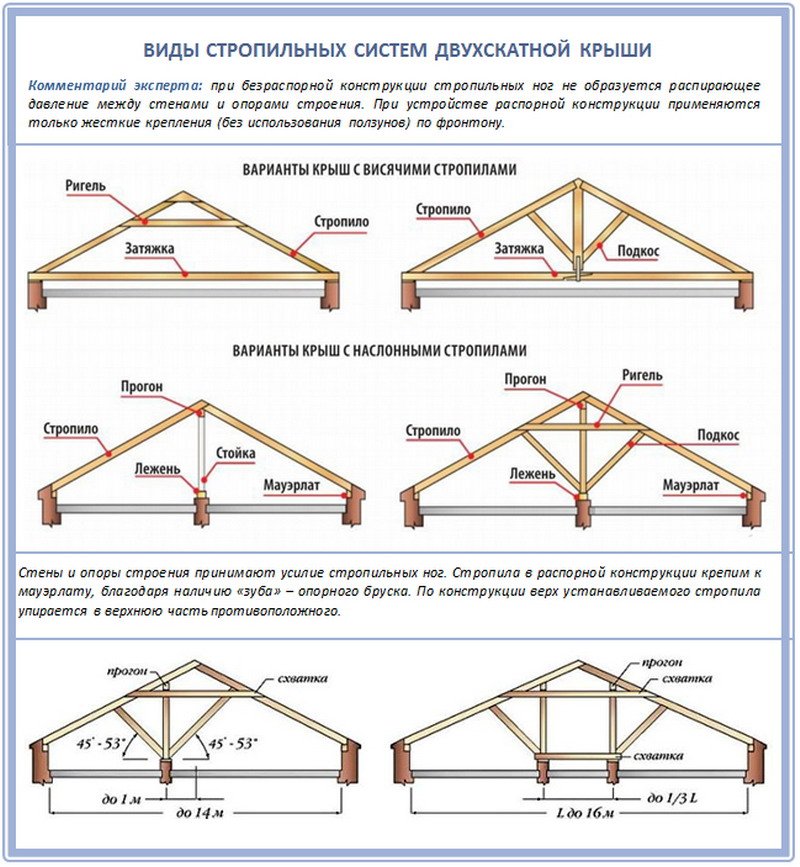

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Наслонная система двускатной кровли

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

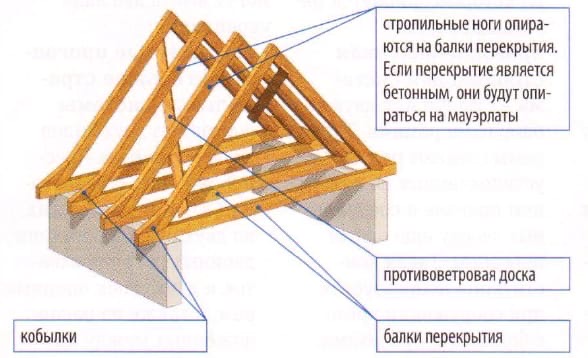

Висячая стропильная система двускатной кровли

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Комбинированная стропильная система

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Конструкция стропильного каркаса

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Формула расчета высоты конька двухскатной крыши

Выбор сечения стропил

Расчет нагрузок

Выбор материала

Рассчитываем угол наклона

Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром.

Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли. Обязательно во внимание принимают требования материала:

1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Угол наклона скатов двухскатной крыши

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы

Видео-инструкция

Стропила для двухскатной крыши своими руками: расчёт, установка, пошаговый монтаж

Крыша здания — важный и ответственный элемент конструкции, выполняющий несколько функций одновременно. Основная задача состоит в защите стен и перекрытий от попадания дождевой или талой воды, разрушающего материалы стен и всей конструкции в целом. Дополнительными функциями являются сохранение тепловой энергии, обеспечение работы различных систем жизнеобеспечения дома, защита от ветра, пыли и прочих атмосферно-климатических проявлений. Конструкция крыши сложна, кровельное покрытие, принимающее на себя все основные задачи по герметизации и отсечке от низких температур, нуждается в надежной и прочной несущей системе.

Содержание

1. Двускатная крыша и ее особенности
   1. Угол наклона скатов
2. Что такое стропильная система
   1. Элементы стропильной системы
   2. Из чего делают стропила
3. Виды стропильных систем
   1. Система с висячими стропилами
   2. Наслонная стропильная система
   3. Как выбрать оптимальную конструкцию стропил двускатной крыши
4. Монтаж стропильной системы двухскатной крыши
   1. Подготовительные операции
   2. Установка стропил двускатной крыши своими руками
   3. Видео-инструкции

Двускатная крыша и ее особенности

Крыша представляет собой одну или несколько плоскостей, накрытых кровлей и предназначенных для отсечки внешних погодных или атмосферных проявлений. Каждая плоскость называется скатом, поэтому двускатная крыша по определению имеет две защитные плоскости. Они могут быть симметричными или асимметричными, иметь одинаковый или разный угол наклона. Конфигурация обусловлена замыслом архитектора, особенностями климата в регионе, наличием сильных ветров и т.д. Наиболее распространены симметричные двускатные конструкции, так как они создают равномерную нагрузку на стены и фундамент.

Угол наклона скатов

Плоскости крыши обязательно должны иметь уклон, обеспечивающий сход снега или воды. Величина угла — расчетный показатель, она не может быть выбрана произвольно. Факторы, влияющие на выбор уклона:

1. Количество снега, выпадающего в зимнее время, характерное для данного региона.
2. Количество дождей, их сила и продолжительность.
3. Преобладающие ветра, их сила и продолжительность, возможность шквалистых порывов или ураганных значений.

Смысл расчёта угла наклона скатов состоит в определении оптимального положения плоскостей, обеспечивающего своевременный сход снега, сток дождевой воды и, при этом, не создающего чрезмерного сопротивления ветровым потокам. Нагрузки от снега в зимний период исчисляются тоннами, а порывы ветра создают значительное воздействие на несущие конструкции дома и фундамент. Приходится искать «золотую середину», позволяющую получить достаточный уклон при невысоком сопротивлении ветру. В некоторых регионах, имеющих определённые преобладающие ветра и большие количества осадков, оптимальным выбором становится асимметричная форма крыши, пологая с наветренной стороны и крутая на подветренном склоне. Для достижения такой формы приходится создавать две плоскости разной площади с линией перелома, расположенной вне оси симметрии здания. При создании проекта дома обязательно надо учесть преобладающее направление ветров, чтобы нагрузка приходилась на склоны крыши и создавала минимальное напряжение несущих конструкций.

Что такое стропильная система

Двускатные крыши обычно имеют с торцовой части вертикальные продолжения стен — фронтоны. Постройки небольшого размера могут и вовсе не иметь стропильной системы, когда кровля укладывается на продольные планки, уложенные на откосы противоположных фронтонов. Для более крупных зданий необходимо иметь прочную опору. Вот как выглядит сбор стропильной системы двухскатной крыши своими руками:

Кровельное покрытие способно обеспечить герметичность наружного защитного слоя, не пропуская влагу или ветер. При этом, несущей способности у кровли нет, она нуждается в грамотно организованной опорной системе. В качестве таковой выступают стропила, которые выполняют несколько задач:

• создают опорную плоскость для кровли, образуют каркас;
• формируют конфигурацию крыши, создают требуемое количество плоскостей — скатов;
• обеспечивают необходимую жесткость и прочность;
• связывают крышу с несущими конструкциями здания.

Выполняемые функции выдвигают к системе массу требований, основными из которых являются прочность и способность сохранять форму несмотря на длительный срок службы и переносимые нагрузки. Вот пример самого простого способа расчёта прочности каждого отдельно взятого стропила:

Внешне стропила двускатной крыши выглядят как два ряда наклонных планок, соединяющихся в верхней части. Для обеспечения прочности и жесткости конструкции имеются различные элементы, которые необходимо рассмотреть детальнее.

Элементы стропильной системы

Конструкция стропил — одна из самых сложных среди всех систем здания. В ее состав входят:

1. Мауэрлат. Обвязочный пояс из бруса 100×150 или 150×150 мм, уложенный по периметру стен в верхней торцовой части. Служит основанием для стропил, связывает крышу со стенами.
2. Лежень. Укладывается по продольной оси здания, обеспечивает опору для вертикальных опорных элементов. Используется только на зданиях с внутренней средней несущей стеной.
3. Шпренгель. Усиливает угловые соединения мауэрлата. Представляет собой род подкоса, уложенного горизонтально и обеспечивающего диагональную связку.
4. Затяжка. Соединяет противоположные брусья мауэрлата, компенсируя распирающую нагрузку от наклонных элементов.
5. Стойка (бабка). Вертикальная деталь, поддерживающая конек.
6. Конёк (прогон). Горизонтальный брус (или доска), образующий верхнее ребро крыши, соединяющее наклонные плоскости — скаты.
7. Стропила (стропильные ноги). Наклонные планки, образующие плоскости скатов. Нижними концами они опираются на брус мауэрлата, верхними — на прогон.
8. Подкосы. Наклонные элементы, служащие дополнительными опорами для стропил в точках наибольшей нагрузки. Устанавливаются перпендикулярно (или под небольшим углом) к стропилам.

Важно! Приведённый список не является исчерпывающим, существует еще много различных элементов стропильных систем, но на двухскатных крышах они, как правило, не применяются.

Из чего делают стропила

Материалом для изготовления стропил традиционно служит древесина — брус и обрезная доска. Преимущества деревянных деталей стропильной системы:

1. Относительно малый вес, исключающий высокие нагрузки на несущие конструкции дома.
2. Доступность, распространенность материала.
3. Древесина легко обрабатывается, режется, соединяется.
4. Высокая ремонтопригодность материала. Любой элемент может быть заменен или приведен в порядок во время эксплуатации.
5. Прочность, надежность конструкции.

Существуют и недостатки:

1. Древесина подвержена гниению, появлению плесени или грибка.
2. Высокая восприимчивость к воде, способность впитывать и отдавать влагу.
3. Набухая, древесина изменяет линейные размеры.
4. Древесина огнеопасна.
5. Монтаж стропил требует использования материала с высокими требованиями по влажности и качеству.

Это тоже важно знать:  Крепление стропила для бани: рекомендации по установке своими руками

В последнее время появился альтернативный вид стропил — металлические. Они лишены большинства недостатков деревянных деталей, не боятся воды, прочны и долговечны. К недостаткам можно отнести лишь возможность коррозии (хотя металл имеет защитное покрытие), относительно высокий вес и повышенную по сравнению с древесиной сложность соединения. Кроме того, металлические стропила значительно дороже, что ограничивает их использование в частном домостроении. Основные потребители таких деталей — строители крупных объектов, нуждающихся в прочной крыше больших размеров. Нагрузки, испытываемые стропильной системой в таких условиях, очень велики и требуют использования усиленных деталей.

Процесс монтажа металлической стропильной системы не чем не тяжелее процесса сборки деревянной конструкции. В этом Вы можете убедиться сами:

Существуют комбинированные стропильные системы, в которых используются как металлические, так и деревянные элементы. Такой вариант позволяет несколько снизить вес конструкции, он более экономичен и проще в монтаже. Единственным ответственным моментом является необходимость гидроизоляции соединений металлических и деревянных деталей, так как конденсат, образующийся на металле, может попадать на древесину, вызывать гниение и выход из строя.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

• с висячими стропилами;
• наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает крепление основания стропил к мауэрлату и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на мауэрлат кровли в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Монтаж стропильной системы двухскатной крыши

Рассмотрим, как правильно установить стропила своими руками на двухскатную крышу. Задача сложная, но вполне решаемая. Основным условием станет обладание необходимыми познаниями и аккуратность, тщательность выполнения всех необходимых операций. Более простой вариант — система с висячими стропилами, но правильнее рассматривать сложные конструкции, так как наслонные стропила на двухскатную крышу надежнее, а техника выполнения работ практически такая же.

Подготовительные операции

Прежде всего, понадобится сделать тщательный расчёт системы. Для неподготовленного человека такая задача наверняка окажется непосильной, однако выходом может стать использование онлайн-калькулятора, которых много в сети Интернет. Пользоваться ими легко — требуется подставить собственные данные (размеры крыши, прочие значения) в окошечки программы и получить готовые параметры стропильной системы. Для получения более точных значений можно повторить расчет на другом калькуляторе.

Это тоже важно знать:  Что такое кобылка для кровли

Вторым действием станет приобретение материала. Рассмотрим более сложный случай — изготовление деревянной стропильной системы своими руками. Для неё понадобится деревянный брус размером 100×150 или 150×150 мм, а также обрезная доска толщиной 50 мм. На качество материала следует обращать самое пристальное внимание. Древесина не должна иметь пороков:

• гнилых участков;
• следов жизнедеятельности насекомых;
• трещин;
• количество сучков должно быть ограничено, не следует выбирать материал с мертвыми (выпавшими) сучками;
• влажность древесины должна быть в пределах 18-22%.

Отобранный и приобретенный материал надо сложить на участке под навесом. Плотно укладывать доски или брус друг на друга нельзя, надо использовать прокладки для свободного движения воздуха. Пример правильного складирования пиломатериалов:

Важно! Большое значение имеет наличие смолы в древесине. Если на участке производилась подсочка (сбор смолы), то материал становится легче и быстрее сохнет. При этом, увеличивается опасность поражения грибком, гниения или впитывания атмосферной влаги.

В любом случае, купленный материал необходимо некоторое время (минимум — пару недель) выдержать на участке для набора атмосферной влажности, свойственной данному региону. Если начать строительство сразу, появляется риск перекоса конструкции, возникновения ненужных напряжений.

Следующим и заключительным шагом подготовительных операций обязательно должна быть бактерицидная обработка приобретённых деревянных материалов:

Важно! Если Вы хотите чтобы крыша прослужила Вам  как минимум 50 лет без единого ремонта — необходимо обработать древесину антисептиком. Эта простая операция позволить избежать порчи пиломатериалов короедами, а также предотвратит гниение материала.

Установка стропил двускатной крыши своими руками

Рассмотрим, как изготавливается стропильная система двухскатной крыши своими руками. Работа ведется поэтапно, в строгой очередности. Поскольку монтаж конструкции с висячими стропилами несколько проще, рассмотрим более трудозатратный вариант — установку наслонной стропильной системы из древесины для двухскатной крыши.

Первым шагом монтажа стропил для двускатной крыши своими руками является подготовка стен здания без мауэрлата. Пример приведен на фото:

Монтажную поверхность стен выравнивают небольшим слоем раствора. После того как раствор полностью высохнет, поверх него наносится битумная гидроизоляция, либо укладывается один слой (полоска) рубероида. Далее сверху «сэндвича» укладывается доска.

Вторым шагом является монтаж мауэрлата. Как это сделать детально показано на фото ниже:

Брусовая обвязка устанавливается на гидроизолированное основание, образованное внутренней частью торца стен. По внешнему краю обычно устанавливается кирпичный или блочный бортик, обеспечивающий защиту от попадания снаружи воды. Иногда мауэрлат делают из обрезной доски, что оправданно при небольших размерах постройки и крыши. Для изоляции используется двойной слой рубероида, с промежуточным нанесением разогретого битума. Соединение бруса как в продольном, так и в поперечном направлении, производится вполдерева. Для укрепления обвязки используются шпильки. Перед тем, как окончательно поставить брус на место, в торце стен делаются отверстия для заглубления концов шпилек или нагелей, установки анкерных болтов.

Затем устанавливается лежень. Монтаж производится подобным образом, на гидроизолированное основание. Соединение с мауэрлатом выполняется вполдерева, усиливается металлическими скобами или гвоздями.

Устанавливаются стойки. Они крепятся на лежень, дополнительно усиливаются подкосами или распорками. На верхнюю часть стоек крепится прогон.

Начинается установка стропильных ног. Они крепятся к мауэрлату и прогону при помощи гвоздей. Для наглядности приведём несколько примеров:

Существуют также металлические крепежные элементы для стропил двускатной крыши, обеспечивающие качественное соединение деталей. Необходимо помнить, что между древесиной и металлом обязательно должна присутствовать прокладка из рубероида или пергамина. Шаг установки стропильных ног определяется расчётами, произведенными заранее. От точности соблюдения размеров зависит долговечность и надежность кровли. Вот пример сборки стропильных ферм на гвоздевых пластинах:

По окончании монтажа стропильной системы двухскатной крыши производится установка обрешетки.

Существует два вида — собственно обрешетка и контробрешетка. Первый вид используется при отсутствии утеплителя, а если планируется его установка, то монтируется оба слоя. Контробрешетка в таких случаях обеспечивает необходимый вентиляционный зазор между кровлей и утеплителем и одновременно служит опорой для кровельного материала. Обрешетка выполняет функцию поддержки утеплителя и обеспечивает необходимый зазор между стропилами и контробрешеткой.

Параллельно с обрешеткой изготавливается кровельный свес. Он обеспечивает защиту торцов стен от воды. Образовать свес сразу при монтаже стропильных ног нельзя, поэтому работы ведутся на конечной стадии. Для образования свеса используется обрезная дюймовая доска, из которой делается продолжение линии стропила с учетом толщины обрешетки, выходящее за пределы периметра стен на необходимую величину.

Установка стропил двухскатной крыши своими руками позволяет значительно сэкономить деньги, выполнить все работы в удобное для себя время и получить ценный опыт выполнения подобных работ. Основным условием для получения качественного результата станет аккуратность, тщательность выполнения всех действий, предварительное ознакомление с правилами и особенностями монтажа того или иного элемента.

Видео-инструкции

Как построить двускатную крышу – сделай сам

Двускатные крыши так распространены в домах, потому что они хорошо выглядят, хорошо работают и их несложно построить. Вам определенно следует подумать о том, чтобы научиться строить двускатную крышу, работая вдвоем. Ваш напарник поможет вам поднять доски на место и удерживать их, пока вы их прибиваете.

Как построить двускатную крышу шаг за шагом

1. Определите уклон вашей крыши. Типичная двускатная крыша поднимается на 3-12 дюймов на каждый 1 фут горизонтального пространства.
2. Используйте онлайн-калькулятор уклона крыши, чтобы рассчитать длину стропил для желаемого уклона.
3. При покупке пиломатериалов выбирайте для коньковой доски самые прямые доски 2×6, какие сможете найти.
4. После получения достаточного количества 2×4 и 2×6 для постройки крыши, начните со строительства верхней плиты.
5. Ширина верхней части стены определяет, будете ли вы строить верхнюю пластину из 2х4 или 2х6.
6. Прибейте два слоя досок вдоль верхней части стен, где будут устанавливаться стропила.
7. Сместите швы 2×4 или 2×6 не менее чем на 24 дюйма при сборке верхней пластины.
8. Прикрепите доски верхней панели восьмипенсовыми гвоздями.
9. Работая вдоль верхних пластин, сделайте отметки через каждые 24 дюйма для размещения потолочных балок.
10. Вырежьте 2×4 балки по ширине здания под тем местом, где будет подниматься двускатная крыша.
11. Отцентрируйте каждую балку по отметкам на верхних пластинах.
12. Расположите балки так, чтобы они были заподлицо с внешними краями верхней пластины.
13. Прибейте их строительными гвоздями.
14. На этом этапе инструкции по строительству двускатной крыши необходимо обрезать стропила.
15. См. длину стропил, определенную в соответствии с выбранным уклоном крыши.
16. Если вы хотите, чтобы крыша нависала у карниза, добавьте это к длине стропил.
17. Отметьте угол верхнего среза стропила с помощью угольника.
18. Отрежьте по линии циркулярной или торцовочной пилой.
19. На другом конце стропил отметьте, где стропила будут сидеть на верхней пластине.
20. Используйте угольник, чтобы отметить треугольник для выреза сиденья.
21. Величина вашего свеса будет превышать вырез седла.
22. Выпилите треугольники, чтобы завершить вырезы для сиденья.
23. Попросите вашего напарника придержать стропило за угол так, чтобы посадочное место было прижато к верхней пластине.
24. Измерьте расстояние от верхней части стропила до нижней части верхней пластины.
25. Отрежьте 2 x 4 этой длины, чтобы использовать их в качестве опор для стропил, пока вы продолжаете строить двускатную крышу.
26. Выровняйте опорную доску по краю стропила и прибейте ее к верхней пластине.
27. Вставьте еще одну опорную доску на расстоянии 2 дюймов от первой.
28. Сделать опоры для стропил с каждой стороны крыши.
29. Расположите опоры заподлицо со стропилами и зажмите их вместе.
30. Поместите ураганные зажимы вдоль обеих сторон стропила в месте выреза седла и верхней пластины.
31. Убедитесь, что стропила плотно прилегают к верхним пластинам.
32. Забейте 1-1/2 дюймовые гвозди через зажимы урагана в древесину.
33. После крепления торцевых стропил к верхним пластинам переходите к сборке коньковой доски.
34. Если одной 2×6 недостаточно для всей крыши, соедините несколько 2×6. Всегда совмещайте швы на стропилах.
35. Вбейте 8-пенсовые гвозди через торцевые стропила в коньковую доску.
36. Выровняйте остальные стропила с коньковой доской.
37. Используйте уровень, чтобы убедиться, что линия крыши ровная.
38. Прибейте стропила под углом к ​​коньковой доске.
39. Прибейте остальные стропила к верхней пластине и коньковой доске.
40. Чтобы построить настил крыши, выровняйте 1/2-дюймовую фанерную доску в нижнем углу крыши.
41. Прибить его к стропилам.
42. Заполните остальную часть крыши фанерой. Теперь вы готовы укладывать подложку и черепицу.

Инструменты и материалы

• Рулетка
• Карандаш
• Молоток
• Каркасный квадрат
• Циркулярная пила или торцовочная пила
• Зажимы
• Уровень

Изучите стили гонтов

Будучи профессиональными кровельщиками, PJ Fitzpatrick предлагает домовладельцам различные стили гонтов. Мы устанавливаем архитектурную и роскошную черепицу, а также черепицу, которая отталкивает солнечное тепло. Взгляните на нашу галерею кровельной черепицы и запросите у нас расценки на кровлю сегодня.

Нужна помощь с этим проектом?

У нас есть обученные специалисты, которые могут помочь. Свяжитесь с нами сегодня. 1-877-246-4354

Рассчитать стоимость

Сколько стоит стропильная ферма?

Ферма крыши имеет решающее значение для поддержки вашей крыши. Вот сколько вы заплатите, если вам нужно заменить один.

Отзывы от команды This Old House Reviews Team 12.12.2022 16:17

Все крыши нуждаются в поддержке стропил или ферм. Стропила являются традиционной опорной конструкцией крыши, но в большинстве современных домов используются легкие фермы. Эти структуры предлагают сильную поддержку, не требуя внутренних стен. Скорее всего, ваша нынешняя крыша поддерживается стропильной системой.

Ферма крыши может быть деревянной или металлической. При правильной установке он служит годами, но иногда сильный шторм или протечка крыши могут потребовать замены одной или нескольких ферм. Это стоит в среднем 1,50–4,50 доллара за квадратный фут на материалы, плюс 20–75 долларов в час на рабочую силу.

В этом руководстве содержится все, что вам нужно знать о замене стропильной фермы, включая материалы, которые вам потребуются, сколько стоит нанять подрядчика и стоит ли делать это самостоятельно.

Средняя стоимость стропильной фермы

Новый набор стропильных ферм для дома площадью 2000 квадратных футов стоит в среднем от 7500 до 12000 долларов. Ваши затраты могут быть выше, если конструкция вашей крыши или потолка требует специальных настроек. На самом деле, ваш общий ценник зависит от следующих факторов.

• Размер: Чем больше ферма, тем дороже она будет стоить Ферма с пролетом 30 футов обычно стоит 3,25–4,25 доллара за фут, а ферма с пролетом 26 футов стоит 3–4 доллара за фут.
• Тип: Кровельные фермы предварительно проектируются на заводе, а затем поставляются на ваш объект, поэтому они поставляются только заранее определенных типов. К ним относятся чердачная ферма, ножничная ферма и ферма королевы и короля. Каждый вид имеет разную цену. Например, ножничные фермы могут стоить на 15–30% дороже, чем фермы с матричными стойками.
• Материал: Фермы чаще всего изготавливаются из дерева, стали или того и другого. Стальные фермы, которые обычно появляются в коммерческих объектах, стоят примерно в два раза дороже, чем деревянные.
• Рабочая сила: Большинство рабочих берут от 20 до 75 долларов в час за демонтаж и установку ферм крыши. Стоимость рабочей силы обычно выше в городских районах, где стоимость жизни выше. Также с вас может взиматься плата за утилизацию.

Стоимость в зависимости от размера

Цены на стропильные фермы частично зависят от угла наклона крыши и размера. Чем больше материалов требуется для работы с фермой, тем дороже будет ваш проект. Большие крыши обычно стоят дороже, чем маленькие, а для крутых крыш требуется больше пиломатериалов, чем для пологих или плоских крыш. Добавьте около 25% к стоимости, указанной в таблице ниже, для фронтонных или торцевых ферм.

Truss/Pitch Size	Cost Per Foot
20-foot span	$3.75–$4.25
24-foot span	$4. 70–$6.15
26-foot span	5,75–6,25 долл. США
32-футовый пролет	6,00–7,25 долл. США

Стоимость по типу

Тип потолка, тип крыши и тип крыши . Наиболее распространенными фермами являются двускатные фермы, иногда называемые обычными фермами. Вы также можете найти чердачные фермы, ножничные фермы и вальмовые фермы. Прежде чем решить, какой тип установить, лучше проконсультироваться со специалистом, поскольку он может оценить потребности вашего дома и предоставить вам точную оценку. Мы подробнее остановимся на типах ферм крыши позже.

Truss Type	Cost Per Truss
Queen Post Truss	$50–$100
Hip Truss	$125–$150
Scissor Truss	$200–$300
Чердачная ферма	$200–$300

Стоимость в зависимости от материала

Типичная ферма крыши состоит из балок и стропил, которые работают вместе, чтобы поддерживать настил крыши под черепицей. В зависимости от типа кровельного каркаса, который вы устанавливаете, вам необходимо купить деревянные или металлические кровельные стропильные системы.

В большинстве жилых зданий используются деревянные фермы, изготовленные из переработанной древесины или хвойных пород, таких как пихта Дугласа, кипарис или южная желтая сосна. На более крупных объектах часто используются стальные фермы, изготовленные из оцинкованной стали или стали с ПВХ-покрытием.

Стоимость металлических ферм частично зависит от размера и сложности вашего проекта, но обычно они дороже, чем деревянные фермы. Рассмотрим следующие приблизительные значения:

• Стальная ферма: 7–9 долларов США за доску-фут
• Деревянная ферма: $3–$5 за доску-фут

Стоимость по типу здания

Стоимость установки ферм крыши зависит от типа здания, которое вы создаете. Материалы и рабочая сила, необходимые, например, для установки ферм крыши в сарае, отличаются от тех, которые необходимы для их установки в офисном здании. В целом, фермы в жилых домах дешевле, чем фермы, установленные в коммерческих зданиях, потому что они требуют меньше работы.

Building Type	Cost
Outbuilding	$30–$100 per truss (timber)
Residential Building	$72–$216 per truss (timber)
Commercial Building	$350 –390 долларов за ферму (сталь)

Стоимость рабочей силы

Помимо строительных материалов, наибольшее влияние на стоимость фермы крыши оказывает оплата труда. Установка обычно стоит от 20 до 75 долларов в час. Тарифы, как правило, выше в городских районах, чем в менее населенных регионах, и вы будете платить больше за сложные установки. Например, ножничные фермы стоят дороже, чем обычные фермы.

Строительство крыши также влияет на стоимость рабочей силы. Возможно, вам придется нанять более опытных и, следовательно, более дорогих специалистов по кровле, если у вас двускатная крыша или сводчатый потолок.

Дополнительные расходы

Вот некоторые дополнительные расходы, которые могут учитываться при установке.

Оборудование

Для установки фермы крыши требуется тяжелое оборудование, такое как кран, для подъема и размещения фермы на каркасе дома. Необходимое оборудование зависит от ситуации и размера фермы. Вам также может понадобиться арендовать леса или какую-либо конструкцию, чтобы стоять на ней, чтобы вы могли достичь желаемой высоты.

Вы можете использовать лестницу для доступа и сборщик вишни для небольших работ, но вам определенно понадобится что-то, чтобы взбираться по стенам и поднимать тяжелые фермы. Какое бы оборудование вы ни арендуете, ваши расходы могут варьироваться в зависимости от того, где находится ваша компания по аренде и что у них есть в наличии. Некоторые места взимают почасовую оплату, в то время как другие взимают плату за проект. Проведите небольшое исследование, чтобы узнать, сколько будет стоить покупка всего необходимого оборудования, прежде чем брать его в аренду. Кран обычно стоит 200–700 долларов в день, а строительные леса — 15–50 долларов в день.

Вывоз мусора

После того, как работа будет сделана, вам нужно убраться. Стоимость вывоза мусора зависит от типа и количества материала, который необходимо вывезти. Ваш подрядчик должен очистить участок и включить расходы в свою смету. Обычно это включает в себя их почасовую ставку в размере 50–75 долларов плюс все, что взимает ваш местный завод по переработке, обычно около 30 долларов за ярд отходов пиломатериалов.

Если вы решите заменить свою ферму самостоятельно, ожидайте большой работы по очистке. Сначала вам нужно определить, что можно переработать или использовать повторно. Если есть возможность что-то переработать, оборудуйте место сбора и договоритесь о вывозе соответствующей службой. Предметы, которые нельзя переработать или использовать повторно, должны быть собраны в кучи и отсортированы по разумным размерам, прежде чем их забрать. Стоимость вывоза мусора будет зависеть от того, сколько материала необходимо вывезти и куда он потом пойдет.



---



Типы ферм

Ферма классифицируется по внешней и внутренней форме, называемой лямками. Основные типы включают в себя бедро, чердак, финк, моно, фронтон, ножницы, королевский столб и королевский столб.

• Чердачные фермы: Этот специальный тип кровельных ферм обеспечивает больше пространства на чердаке за счет использования лямок сверху и с каждой стороны фермы.
• Финковые фермы: Хотя первоначально фермы были задуманы для мостов, в настоящее время они популярны в жилых домах. Этот тип имеет несколько диагональных лучей, идущих сверху вниз.
• Фронтонные фермы: Фронтонные фермы, выполняющие функции торцов крыши, имеют один нижний пояс, два верхних пояса и несколько вертикальных стоек.
• Вальмовые фермы: Подобно полуферме, вальмовые фермы образуют линию бедра крыши. Они имеют расширенный верхний пояс.
• Фермы центральной стойки: Это простейшая ферма, включающая центральную вертикальную стойку и несколько балок.
• Монофермы: Монофермы популярны в коммерческих и сельскохозяйственных зданиях. Они имеют один шаг и вертикальную часть над подшипником, противоположным наклонному подшипнику.
• Фермы ферзевой стойки : Ферменная рама похожа на ферму ферзевой стойки, но может охватывать более длинный проем.
• Ножничные фермы: Ножничные фермы имеют наклонные нижние пояса, что идеально подходит для наклонных или сводчатых крыш.



---



Профессиональное или самостоятельное

Замена фермы — это серьезная работа, требующая специальных знаний, тяжелого оборудования и нескольких пар сильных рук. Если вы не опытный строитель, знакомый с тяжелой техникой и кровельными работами, обычно лучше оставить это профессионалам.

Профессиональная установка ферм крыши

Материалы для ферм крыши тяжелые, работа сложная, и вероятность ошибки очень мала. Профессиональный кровельщик обладает знаниями и инструментами для правильного выполнения работы. Профессионалы также обычно предоставляют гарантию на свою работу, гарантируя, что ферма прослужит долго, а любые возникающие проблемы будут устранены.

Установка стропильной фермы своими руками

Несмотря на то, что это может сэкономить вам деньги на оплату труда, почти никогда не рекомендуется устанавливать стропильные фермы самостоятельно, если вы не работаете над навесом или другим небольшим хозяйственным помещением.



---



Как нанять профессионала

Важно найти кровельного подрядчика с хорошей репутацией, который сделает все быстро и эффективно, не прибегая к ярлыкам. Хотя вы можете сэкономить деньги, вам не обязательно выбирать самую дешевую ставку. Примите во внимание эти советы, чтобы найти профессионала:

• Рассматривайте только лицензированных и застрахованных кровельщиков.
• Читайте отзывы клиентов в Интернете и проверяйте сторонние сайты, такие как Better Business Bureau.
• Получите не менее трех котировок для сравнения.
• Спросите каждого подрядчика, как долго они работают.
• Спросите, как каждый подрядчик планирует защитить ваши водосточные желоба и озеленение.
• Убедитесь, что вы понимаете их планы по уборке.
• Узнайте об их гарантиях.



---



Как сэкономить на установке стропильной фермы

Хотя наем профессионала для замены стропильной фермы может обойтись дорого, все же есть способы сэкономить деньги. Убедитесь, что вы покупаете фермы нужного размера, и покупайте их рядом с домом, чтобы сэкономить на доставке. Кроме того, попробуйте получить фермы крыши с пятками глубокой энергии. Это позволит вам лучше утеплить чердак и сэкономить электроэнергию.



---



Наше заключение

Как и любое крупное домашнее строительство, установка или ремонт стропильной фермы требует крупных инвестиций.
