Как правильно установить дымоход в доме

Дата публикации: 16.07.2020 17:04

Дымоход – важная система отопления, отвечающая за вывод дыма. Его устройство сопряжено с определенными правилами и стандартами. Их соблюдение обеспечивает эффективность дымоотведения, пожарную безопасность и длительность эксплуатации. В статье рассказывается, как правильно собрать дымоход своими руками и установить его в свой дом.

• Как установить дымоход: монтаж дымохода своими руками – документы
• Как правильно сделать дымоход своими руками: основные требования
• Как правильно собрать дымоход
• Как выводить дымоход
• Дымоход своими руками: пошаговая инструкция





Как установить дымоход: монтаж дымохода своими руками – документы

Для систем дымоотведения предусмотрены следующие стандарты:

• СНиП 2.04.05-91 и ДБН В.2.5-20-2001 регулируют правила монтажа;
• СНиП 41-01-2003 предоставляет сведения об отопительных системах;
• НПБ 252-98 – устройства теплогенерации;
• ГОСТ 9817-95 – технические требования для безопасной работы источников отопления;
• предписания и принципы эксплуатации дымовых каналов.

Документация дает информацию об общих основах и технических особенностях того, как сделать дымоход дома. Обращается внимание на материал изготовления – он должен быть негорючим. Обычно применяется кирпич, керамика или нержавеющая сталь.



К особенностям устройства дымоходов относят сборный тип конструкции, а также фрагментарность монтажа. Эти факторы обусловлены применяемыми материалами и прохождением конструкции через помещения и перекрытия.

У нас вы можете заказать

 Монтаж дымохода  Монтаж дымохода через крышу  Монтаж дымохода через стену  Монтаж дымохода из нержавейки  Монтаж дымохода для газового котла  Монтаж керамического дымохода





Как правильно сделать дымоход своими руками: основные требования

Документация по устройству дымоходных систем не предусматривает строгих ограничений по форме и конструкции дымоходов. Однако есть определенные правила к их техническому устройству:

• длина дымоотвода должна составлять не менее пяти метров;
• внутреннее сечение должно быть равным входному отверстию теплогенератора, допускается превышение показателя;
• каждый источник тепла оборудуется отдельным выводом дыма;
• скорость потока воздуха внутри трубы – от 15 до 20 м/с;
• толщина стенок зависит от материала – кирпичные 25 см, керамические и металлические трубы уже имеют нужный показатель;
• для очистки и осмотра создаются карманы глубиной до 25 см;
• допустимое количество поворотов – 3.

Данные аспекты базовые, отдельные нюансы и особенности зависят от типа материала, а также конструкции помещений и крыши.





Как правильно собрать дымоход

• Дымоход собирают снизу вверх, от источника тепла до вывода на крышу.
• Учитываются все проходимые помещения и перекрытия.
• В сборных системах каждый элемент вводят в предыдущий.
• Монтаж должен учитывать материал стен, не допускается соприкосновение с горючими поверхностями.
• В частном деревянном доме применяются насадные или коронные трубы.
• Герметики должны иметь высокую термоустойчивость, от тысячи градусов.
• Наружные крепления не должны входить внутрь трубы.





Как выводить дымоход

Высота трубы над крышей зависит от типа конструкции. Для плоской кровли трубу поднимают на 0,5 м. Такое же значение сохраняется, если расстояние от трубы до конька меньше полутора метров. Труба может равняться или превышать уровень оси конька, если расположена на расстоянии от 1,5 до 3 м от него.

По отношению к ближайшим зданиям труба должна возвышаться на полтора метра. В этом случае ее дополнительно прикрепляют к крыше с помощью растяжек.





Дымоход своими руками: пошаговая инструкция

Инструкция по устройству дымохода отличается в зависимости от используемого материала. Учитывается и размещение дымоотвода – внутри или снаружи здания. Чтобы правильно установить дымоход, важно учитывать множество нюансов. Ниже приведены основные.

Кирпичный дымоход

Дымоотвод из кирпича может располагаться непосредственно над печью или рядом через переходник. В первом случае следует учитывать вес конструкции.

Структура такого дымоотведения выглядит следующим образом:

• внутренний дымоход – начинается от печи и заканчивается за 4 ряда кладки до перекрытия;
• распушка – утолщение, устраиваемое при прохождении конструкции через перекрытие потолка;
• выдра – утолщение, формируемое на стыке с перекрытием кровли;
• внешний дымоход – расстояние от распушки до выдры;
• шейка – расстояние, возвышающееся над кровлей;
• оголовок – окончание шейки.

При монтаже кирпичного дымоотвода учитывают следующие предписания:

• толщина стенок составляет 25 см – длина кирпича;
• конструкция ставится строго вертикально, допустимое отклонение – не более трех градусов;
• кладка делается герметичной, не допускается наличие щелей и отверстий;
• раствор делают из глины и песка в соотношении 1:3 или 1:4 в зависимости от типа глины;
• нарезку кирпичей выполняют с помощью болгарки.

Размеры внутреннего сечения зависят от отопительного прибора:

• для печи используют большое сечение 25х25 см, «шестерка»;
• на камины используют прямоугольное сечение 50х25 см, «пятерка»;
• для плит применяют маленькие сечения 12,5х25 см, «четверка».

Порядок кладки кирпичного дымохода подразумевает следующие шаги:

• за дымоотвод берутся после монтажа печи или котла;
• после каждого ряда проверяют вертикальность кладки посредством отвеса;
• распушка выполняется утолщением стенок, сечение остается прежним;
• между трубой и потолком оставляют зазор в 2-3 см, его закрывают изоляционным материалом;
• по тем же правилам возводят внешний дымоход и выдру;
• шейку кладут с применением цементного раствора;
• отверстия в кровле вокруг трубы изолируют и прикрывают листовой сталью;
• вершину шейки оканчивает оголовок и колпак.

Проход дымохода через кровлю изолируют огнеупорным материалом и обшивают металлическим фартуком. Обращают внимание на удаление от горючих материалов – деревянных стропил, обрешетки.

При устройстве дымохода соблюдают основной принцип кладки. На поверхность наносится раствор, ставится кирпич, положение регулируется вручную и молоточком. По ходу конструкции делаются ниши для чистки, перед распушкой также устанавливается заглушка для регулировки выхода тепла.

Керамический дымоход

Керамические дымоотводы монтируются из готовых элементов. В домашних условиях их можно собрать, но изготовить сборные части не получится. Для монтажа применяют специальный термоустойчивый клей.

Керамический дымоход должен располагаться в пределах двух метров от отопительного прибора. Обращают внимание на обязательное удаление от покрытий из горючих материалов. Не допускается пересечение с несущими элементами.

Сборка дымохода производится по следующим шагам:

• возводится фундамент, его покрывают огнезащитным средством;
• монтаж деталей ведут с цоколя к кровле;
• если высота между крепежами составляет более 3,9 м – трубу укрепляют арматурой, для нее предусмотрены отверстия;
• диаметр трубы делают больше, чем выход отопительного элемента;
• в качестве теплоизоляции применяют минвату и штукатурку;
• соединение трубы и кровли изолируют металлом;
• если кровля выполнена из горючих материалов, дополнительно монтируют искрогаситель.

Завершают монтаж облицовкой дымоотвода. Для этого используют негорючие материалы – штукатурку, керамику, камень.



Стальной дымоход

Сэндвич-дымоходы делают из металлических труб, собранных в трехслойную конструкцию. Между двумя трубами разного диаметра располагают теплоизолирующий слой. Стальные дымоотводы широко используются в промышленном строительстве, применяются и в отоплении частных домов. Преимущество – возможность устройства внутри или снаружи помещения.

Внешний дымоход из нержавейки монтируют по следующим шагам:

• к элементу отопления крепят переходник;
• в стене пробивают отверстие 40х40 см, его обивают огнеупорным материалом;
• монтируют в стене проходной блок с теплоизоляцией;
• устанавливают горизонтальный участок трубы от переходника к отверстию;
• с внешней стороны устраивают опорный кронштейн – площадку для крепления тройника;
• монтируют вертикальную трубу, каждые два метра ее фиксируют дополнительным кронштейном с хомутом;
• в верхней части оборудуют оголовок и конус.

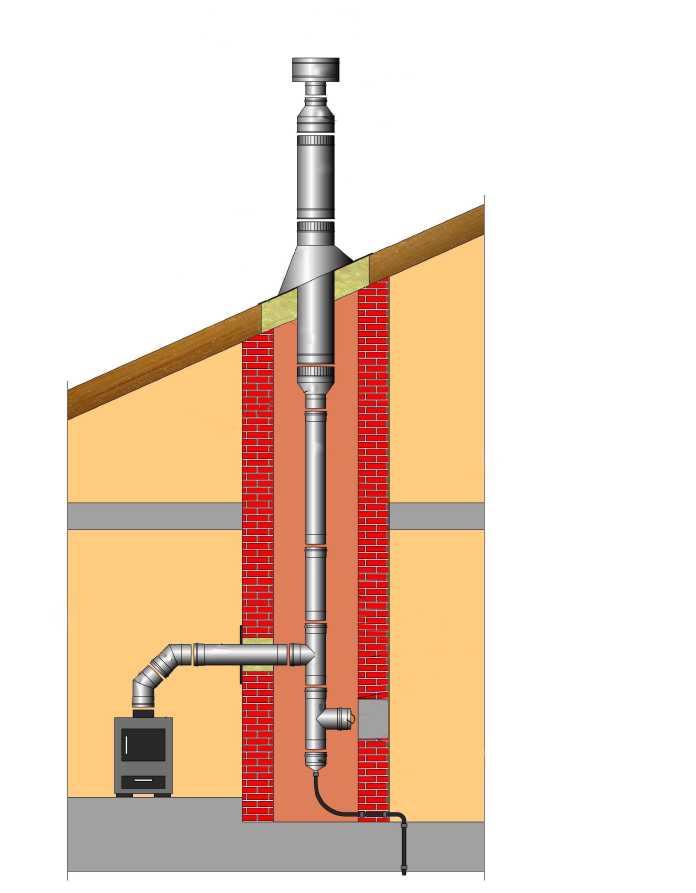

Внутренний металлический дымоход монтируется по схожим принципам с соблюдением ряда нюансов. Обязательно используют адаптер. Это обусловлено запретом на прямое подключение металлической трубы к элементу отопления.

Нижняя часть адаптера устанавливается «по дыму», верхняя – «по конденсату». Дальнейшая сборка труб выполняется «по конденсату», исключая его проникновение в стыки. Все они скрепляются муфтами, каждое соединение крепится к стене хомутами.

При пересечении потолков и кровли избегают близкого контакта с горючими материалами. Отверстия делают на 25 см больше диаметра, свободное пространство изолируют огнеупорными материалами. При прохождении через перекрытие кровли обращают внимание на герметичность, устраивают металлический фартук.





Посмотреть все фото работ по установке дымохода внутри дома

Посмотреть все фото работ по установке дымохода снаружи



Вам также будет интересно

 Как происходит установка дымоходов  Как выбрать дымоход  Монтаж дымоходов камина своими руками  Инструкция по монтажу дымохода  Установка дымохода через потолок

Теги установка дымохода самостоятельно дымоход своими руками установить дымоход самом

Установка дымохода своими руками, монтаж дымохода самостоятельно

При выборе печи нужно помнить о необходимости дымохода, и предстоящих затрат на его покупку и монтаж.

Современные модульные дымоходы, состоят из элементов и удобны в сборке. На первый взгляд их установка не требует особых навыков и умений, и не составит труда установить дымоход своими руками. Однако, при кажущейся простоте сборки современного модульного дымохода, мы рекомендуем обращаться к услугам специалистов – монтажников, так как при сборке дымохода необходимо учитывать ряд важных параметров.

Несоблюдение правил установки дымохода может привести к неправильной работе печи, отсутствию тяги и задымлению, а в особо тяжёлом случае к пожару.

Поговорим о важных факторах, которые необходимо учитывать при установке дымохода своими руками, о проблемах с которыми Вы можете столкнуться, а так же почему мы рекомендуем для монтажа дымоходов пользоваться услугами профессионалов.

Прежде всего, если вы не имеете опыта в установке печей, каминов и дымоходов, и приняли решение купить и установить дымоход самостоятельно Вам стоит ответить для себя на ряд вопросов:

• Способы установки и подключения дымохода
• Какая должна быть длина дымохода
• Какой нужен диаметр дымохода
• Противопожарные узлы и прохождение дымохода через стены или кровлю
• Какой дымоход выбрать, стальной или керамический
• Факторы влияющие на стоимость дымохода

Способы установки и подключения дымохода

Каким способом будет подключается дымоход к Вашей печи или камину: задние, боковое или верхнее подключение.

Заднее подключение дымоходаВерхнее подключение дымохода

Каким способом будет установлен дымоход:

• насадной с верхним подключением, проходящим в верх через кровлю и межэтажные перекрытия;
• настенный, проходящий через стену, и уходящий в верх с по несущей стене дома.

Насадной способ установки дымоходаНастенный способ установки дымохода

Сразу отметим, что цена дымохода установленного настенным способом будет выше, так как данный способ потребует использования большего количества элементов, например опорной консоли, промежуточного опорного элемента, емкости для сбора конденсата, тройника.

Какая должна быть длина дымохода

Специалисты при определении высоты дымохода учитывают ряд параметров: высоту конька крыши и расстояние от него до выхода дымохода, форму крыши здания, наличие рядом отдельно стоящих зданий и высоких деревьев, розу ветров и другие. Все это на первый взгляд может показаться не важным, однако все эти параметры могут повлиять на наличие тяги в печи.

Какой диаметр дымохода

Конечно, производители печей и каминов указывают какой диаметр дымохода необходим. Это можно увидеть в документации к отопительному прибору. Чаще всего это дымоходы имеющие стандартный диаметр например: ∅ 120 мм, ∅ 130 мм, ∅ 150 мм и так далее.

Однако случается производители указывают диаметр подключения не стандартных размеров: например 136 мм. В таком случае Вам понадобится специальный переходник для подключения к дымоходу стандартного диаметра. Нужно поинтересоваться о наличии необходимого переходника у производителя или продавца печей – каминов.

Противопожарные узлы и прохождение дымохода через стены и кровлю

Прежде чем выбрать и сформировать список необходимых элементов и купить дымоход, необходимо предусмотреть, как правильно в соответствии с нормами пожарной безопасности с использованием теплоизоляции обустроить противопожарные проходные узлы через кровлю, прекрытия или стену дома.

Проход дымохода через межэтажные перекрытияПроход дымохода через кровлюПроход дымохода через стену дома

Так же, до установки насадного дымохода важно определить где будет организован проход через кровлю. Случается, когда при установке дымохода своими руками, клиент сразу не учитывает особенности здания, и в результате получает сюрприз – оказывается при прохождении межэтажного перекрытия или потолка, дымоход упирается в несущую балку. Приходится решать возникшую проблему: переносить место установки печи или изменять конфигурацию дымохода. В данном случае, для отгибания препятствия приходится покупать и устанавливать дополнительные элементы дымохода, например колено под углом. Допустимо использовать горизонтальные участки до 1 метра, более метра крайне не желательно, так такие искривления дымохода, могут негативно сказаться на тяге и работе печи. Так же, при наличии горизонтальных участков рекомендуется увеличить высоту дымохода, что соответственно увеличивает его стоимость.

Дымоход огибает балку межэтажного перекрытияДымоход огибает окно дома

Какой дымоход выбрать, стальной или керамический

Для установки отдельно стоящей печи-камина лучшим, оптимальным выбором будет использование стального дымохода из нержавеющей стали. Использование керамического дымохода конечно вполне допустимо, но менее рационально, так как стоимость керамического дымохода будет выше, а установка сложнее и трудозатратнее.

Установка керамического дымохода будет более оптимальным решением при использовании каминов с топками большой мощности.

Факторы влияющие на стоимость дымохода

Каждый понимает, что цена дымохода зависит от его качества. Рассмотрим основные факторы которые влияют на качество и в конечном итоге цену дымохода.

Дымоходы из нержавеющей стали бывают двух типов:

• простые одностенные, более дешёвые по цене
• двустенные сэндвич дымоходы состоящие из двух стальных труб, пространство между которыми заполнено утеплителем.

Наличие утеплителя, его вид и размер так же сказываются на цене. В стальных сэндвич дымоходах Российского производства в качестве утеплителя чаще используется базальтовое волокно, толщиной 25 – 50мм. А к примеру, в получивших на рынке России заслуженное признание немецких дымоходах Schiedel Permeter, используется более долговечный материал Superwool. Понятно, что немецкий дымоход Schiedel, по цене буде дороже отечественного, но не только за счет известности бренда, в первую очередь за высокое качество более длительный срок службы.

Для стальных дымоходов производители используют различные марки стали, которые так же влияют на качество и цену дымохода. В России производители дымоходов в основном используют следующие марки нержавеющей стали:

1. AISI 409 – нержавеющая сталь, с небольшим добавлением титана, такие дымоходы стоят относительно не дорого, но и считаются менее прочными и долговечными.
2. AISI 321 нержавеющая сталь имеет добавки титана, хрома и повышенное содержание углерода. Дымоход из нержавеющей стали марки AISI 321 – легко выдерживает температуру до 800 °С и менее подвержен коррозии. Срок его службы гораздо больше, но и стоимость дымохода будет выше.

Качество и стоимость дымохода из нержавеющей стали так же могут зависеть от толщины стали. Чаще всего используются сталь толщиной 0,5 мм и 0,8, реже 1 мм. Чем больше толщина стали, тем качественней дымоход и больше его стоимость.

Конечно для использования в своем жилом доме отдельно стоящей печи-камина, покупка стального сэндвич дымохода будет более рациональным решением. Вы можете в целях экономии купить более дешёвый дымоход, который прослужит не долго, и через несколько лет его придется менять. С учетом затрат на демонтаж старого дымохода, покупкой и установкой нового, в конечном итоге с экономить не получится. Можно сразу купить дымоход дороже, но качественней, и на долгие годы забыть о проблемах.

При установке печей-каминов, и монтаже дымоходов, по выше приведенным причинам, мы рекомендуем обращаться к профессионалам. Они помогут Вам избежать многих проблем. Кроме того, профессиональные компании, дают гарантию на свои работы. Учитывая, что многие специалисты выезжают на место будущего монтажа для консультаций, составления сметы бесплатно, возможно будет удобнее прибегнуть к их услугам.

Если Вы приняли решение купить и установить дымоход самостоятельно, добро пожаловать в Печной центр Ясенево. Опытные специалисты печного центра дадут консультации, помогут принять правильное решение, и избежать возможных проблем при установке дымохода своими руками.

Монтаж сэндвич-трубы дымохода | Феникс

• Главная
• Наш блог
• Монтаж дымоходов сэндвич

Несмотря на большое разнообразие систем дымоотвода, в строительстве частных домов в России наибольшее распространение получили сэндвич-дымоходы. Все дело в их конструкции, которая обеспечивает простоту сборки и установки, а также безопасность использования. Конструктивно они представляют собой две трубы, одна из которых расположена внутри другой, а пространство между ними заполнено теплоизолятором. За счет этого повышается эффективность работы камина, котла или печи, к которым подсоединен дымоотвод. Монтаж сэндвич трубы дымохода можно провести самостоятельно, если знать, как это сделать правильно. Если вы покупаете дымоходную систему в компании «Феникс», вы можете заказать его установку. Этим занимаются наши мастера или подрядчики, с которыми мы сотрудничаем много лет.

Что нужно знать о монтаже сэндвич дымохода?

В двухконтурных дымоотводах в меньшей степени накапливается сажа и конденсат, что делает уход и обслуживание за ними достаточно легким, а также увеличивает срок их службы. Большой выбор фасонных элементов позволяет получить дымоотвод любой конфигурации.

Возможны три основных варианта монтажа двустенных утепленных систем дымоходов «Феникс»:

• монтаж соответственно подобранных модулей системы внутри здания с выводом конечных модулей системы наружу;
• монтаж соответственно подобранных модулей системы на наружной стене здания с использованием её в качестве несущей конструкции;
• монтаж соответственно подобранных модулей системы на отдельно стоящей несущей конструкции.

Дымоходная система чаще всего состоит из таких элементов:

• Двухконтурная утепленная труба для дымохода длиной 1 м.

• Тройники, с помощью которых соединяются дымоотвод и основной дымовой канал, а также осуществляется вывод конденсата. Они бывают двух типов – 45° и 90°.



Конденсатосборник, с помощью которого собирается конденсат и сажа. Он устанавливается снизу от тройника.

• Отводы, применяемые для придания направления трубе. Бывают нескольких видов – 15°, 30°, 45° и 90°.



• ППУ (потолочно-проходной узел) применяется при монтаже дымохода из сэндвич труб через крышу, чтобы предотвратить возгорание.

• Кровельный элемент предупреждает попадание влаги в помещение.

• Зонт, дефлектор или конус защищает трубу от мусора, осадков, которые могут попасть в нее. Дефлектор дополнительно защищает трубу от бокового ветра, что помогает стабилизировать тягу.



Также при монтаже сэндвич дымохода через стену или потолок требуются крепежные и вспомогательные элементы, например, опоры, крепления, хомуты, пр.

Варианты монтажа сэндвич дымохода

Монтаж дымохода из сэндвич труб несложный, но важно соблюдать правильное направление соединения «по дыму» или «по конденсату». При топке печи дым поднимается. Если на своем пути он встречает препятствие, даже в виде небольшой плоскости, обращенной вниз, твердые частички дыма будут на ней оседать, что приведет к засорению дымоходной системы.

Конденсат, напротив, стекает вниз и задерживается на ребрах конструкции, направленных вверх. Так он попадает в утеплитель, снижая теплоизоляционные и противопожарные свойства дымоотвода.

Оптимальный вариант сборки, когда внутренний контур сэндвича собирается «по конденсату», а внешний «по дыму».

При монтаже сэндвич дымохода своими руками используйте плотные перчатки, так как можно порезаться о металл. Изучите существующие требования и нормы, так как неправильная установка системы отвода дыма может повлечь за собой пожар.

Если не уверены, что сможете правильно установить трубу для дымохода, обратитесь в компанию «Феникс». У нас не только можно купить двухконтурные дымоходные системы, но и заказать их монтаж. Консультации по телефонам: +7 (495) 782-55-31, +7 (926) 925-77-71 и онлайн.

Новые публикации

30 авг 2022, 10:44

Как прочистить дымоход в доме?

Основная причина засорения в дымовом канале

читать подробнее

26 авг 2022, 11:29

Как прочистить дымоход в бане?

Чтобы корректно ответить на этот вопрос, нужно понять, что провоцирует загрязнение.

читать подробнее

25 авг 2022, 10:44

Как прочистить дымоход печи и камина?

Печи и камины широко распространены как вид отопительного

читать подробнее

22 авг 2022, 10:44

Особенности монтажа твердотопливного котла

На сегодняшний день существует множество разновидностей

читать подробнее



Установка дымохода своими руками – инструкция и видео!

Дымоход при организации систем отопления играет три основных функции. Все они могут быть достигнуты при установка дымохода своими руками. Совсем не важно, от каких именно продуктов горения будет поступать дым, будет ли это дровяной или газовый котел, если сделать всё правильно — вы получите универсальную рабочую систему выведения дыма из жилых помещений. Описанный принцип абсолютно одинаково подходит к организации дымохода в доме, бане, на даче или в гараже.

установка дымохода своими руками

Содержание

• Основные функции дымохода
• Основные типы дымоходов
• Инструменты, необходимые для устройства дымохода
  • Что нужно помнить при монтаже дымохода своими руками
• Как устанавливать дымоходы из нержавейки или чугуна
  • Этапы установки дымоходов
  • Правильная установка сэндвич дымохода своими руками
  • Монтаж наружного дымохода
• Дымоход из сэндвич-труб: установка своими руками — обучающее видео

Основные функции дымохода

• Прежде всего, дымоход предназначен для удаления продуктов сгорания, которые крайне вредны, а зачастую и губительны для организма обитателей вашего жилища.
• Кроме того, дымоход должен обладать и изолирующими свойствами и предохранять строительные конструкции перекрытий и крыши от возгорания.
• И, наконец – красивый дымоход несет на себе и эстетическую функцию и украшает крышу вашего дома.

Вы вполне можете провести монтаж дымохода самостоятельно, следуя простым инструкциям.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

• болгарку для разрезания металла и дрель для сверления отверстий
• шпатель, стамеску и кельму
• шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
• небольшой молоток и крестовую отвертку,
• защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

1. Сначала вы готовите канал под дымовую трубу.
2. Затем вы собственно устанавливаете дымоход.
3. И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

• Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
• Разместите на наружной стене крепежные элементы в метре друг от друга.
• Подсоедините входную часть дымохода к отопительному прибору.
• Выведите изогнутое колено трубы из помещения.
• Смонтируйте конденсатор.
• Зафиксируйте трубу на стене.
• Установите оголовок и защиту дымохода.



Дымоход из сэндвич-труб: установка своими руками — обучающее видео

Как правильно установить дымоход: монтаж и изолирование конструкции

• Каким должен быть правильный дымоход
• Варианты правильного конструктивного исполнения дымоходов
• Конструкция наружного дымохода
• Конструкция внутреннего дымохода
• Монтируем внутренний дымоход: на что обратить внимание

Дым является постоянным спутником процесса горения и может представлять угрозу для человека. Поэтому должна быть установлена конкретная система, которая позволяет его удалять. Это – хорошо всем известный дымоход. И именно от того, насколько правильно его выбрали и установили, зависит эффективность вывода продуктов горения. Ошибка может стать причиной возникновения пожара или отравления угарным газом.

Прежде чем приступать к работам по монтажу, нужно внимательнее изучить все рекомендации профессионалов, так как правильно установить дымоход можно, всесторонне  и подробно изучив процесс установки.

Каким должен быть правильный дымоход ↑

Установку дымоотводящей системы обычно производят в процессе строительства дома параллельно устройству отопительного оборудования. И если раньше для этого использовали кирпич, достаточно прочный и неплохо сохраняющий тепло материал, то сегодня симпатии застройщиков склонились в пользу модульных систем из нержавейки и керамики. На это есть ряд причин, но самой главной, пожалуй, является несовместимость современных отопительных устройств и кирпичных дымоходов. К тому же отпала необходимость в довольно дорогих услугах профессиональных печников, так как модульные системы можно собрать самому и намного быстрее.

Какую конструкцию бы не имел дымоход, он должен удовлетворять основным требованиям к нему.

• Нормальная тяга в системе. Если устройство негерметичное, неисправное, то создается обратная тяга – процесс, когда вместо отвода дыма от телпогенератора, он, напротив, забрасывается в помещение, в котором установлен.
• Безопасность. Должна быть обеспечена безопасность дымохода как для проживающих в доме, так и для самого здания, то есть должно быть учтено как правильно установить дымоход.
• Эстетичность. Может это вопрос и не первостепенной важности, но все-таки имеет значение. Внешний дымоход не должен портить вид дома извне, а внутренний – нарушать гармонию внутреннего пространства.
• Долговечность. Это еще одно важное требование, касающееся дымоходов.

Сюда можно добавить также конденсат в дымоходе и сажу на его внутренних стенках, которые должны образовываться в минимальных количествах, и низкую теплопроводность.

Есть определенные рекомендации, относящиеся также к сечению дымоходов. Оно не может быть меньше сечения печи или котла, к которому его подключают. Самым эффективным является круглый канал. В нем не образуется «мертвых зон», обеспечено свободное движение воздуха, а сажу, которая образуется на стенках, с легкостью удаляют.

Варианты правильного конструктивного исполнения дымоходов ↑

Приступая к установке дымохода, учитывается много факторов. Высоту, диаметр и силу тяги подбирают, исходя из принципа пропорциональности возрастания тяги и увеличения высоты. Оптимальность конструкции в первую очередь определяет его эффективность и безопасность, а затем уже внешний вид и сочетание с другими элементами экстерьера.

Важное значение при выборе конструкции системы имеют особенности помещения и место установки телпогенератора. Различают наружную и внутреннюю установку дымохода.

Конструкция наружного дымохода ↑

Наружное исполнение дымоотводящей системы состоит из

• газохода, который соединяет выпускной патрубок теплогенератора и трубу, расположенную снаружи,
• трубных секций,
• ревизии.

Такой дымоход достаточно безопасен, его просто устанавливать. К его достоинствам можно отнести также полную независимость от характера интерьера помещений. В этом случае снаружи должен быть предусмотрен утеплитель для дымохода.  Оптимальной формой для него считается цилиндр. Конфигурацию выбирают по возможности более простой, чтобы меньше откладывалась сажа. Если невозможно обойтись без горизонтальных участков, для нормального функционирования системы, их длина не должна превысить один метр.

Конструкция внутреннего дымохода ↑

В подобной конструкции трубы размещают непосредственно в помещении, которое должно отапливается. При этом должны быть установлены разделки, защитный кожух для дымохода и опоры. Такой дымоход в утеплении не нуждается: при отсутствии термоизоляции тепло будет отдаваться в жилое пространство. Исключение – неотапливаемые чердаки.

Такие конструкции несут в себе определенные риски:

• вероятность возгорания, если огнезащита дымоходов будет выполнена некачественно;
• опасность отравления газом при разгерметизации системы.

Горючие материалы, стены, перегородки, которые близко расположены к трубе, необходимо обработать антипиренами: то же касается мест его выхода наружу.

Кроме того, конструкция такого дымохода несколько сложнее для монтажа и обслуживания, чем наружная. На крышу  дымоход выводят при помощи проходных патрубков и проходника для крыши. Герметизацию кровли обеспечивает крышная разделка для дымохода. Остановимся на основных моментах монтажа подробнее.

Монтируем внутренний дымоход: на что обратить внимание ↑

Дымоход подключают к отопительному аппарату с помощью тройника, трубы и колена системы. Нижние звенья труб последовательно соединяют с верхним, при этом верхнее частично входит в нижнее. Благодаря этому,

• подымающийся вверх дым в дымовой трубе не будет встречать на своем пути препятствий,
• конденсат не будет вытекать наружу,
• влага извне не попадет на утеплитель, и он останется сухим.

Кожухи элементов соединяют, используя заклепки или шурупы-саморезы.

Места соединения внутренних трубных элементов герметизируют при помощи высокотемпературного силиконового герметика.

К стене через каждые 1,5 м прикручивают кронштейны, которые используют для крепления трубы.

При монтаже дымохода в участках межэтажных перекрытий самое главное обеспечить его пожаробезопасное прохождение, поскольку материалы перекрытия обычно легко возгораются. Для этого используют специальные изолирующие проходные патрубки. Кроме этого, между перекрытием и дымовым каналом оставляют воздушный зазор и монтируют вокруг отверстия негорючую минеральную изоляцию.

Одним из важных моментов, который может вызвать затруднения при межэтажном монтаже дымоходного канала, является правильный расчет параметров его конструкции – она должна проходить сквозь отверстия перекрытий без стыка звеньев – целиком.

Еще одним сложным, но очень важным моментом является вывод конструкции дымохода на крышу. Принимаемые меры безопасности здесь аналогичны тем, которые были использованы при межэтажном монтаже. Выход герметизируют крышными разделками, их подбирают под требуемый угол наклона крыши здания. Ее конусная часть регулирует наклон, а края листа крепят под коньком кровли. В местах соединения дымоходной трубы и разделки герметичность обеспечивает регулируемый специальный фартук.

© 2022 stylekrov.ru

производство на заказ и установка

«Дымоход.ру» с 2003 года изготавливает и устанавливает дымоходы любого уровня сложности в Санкт-Петербурге и Ленинградской области. Подробнее о компании смотрите в видеоролике. В нём мы рассказали: благодаря чему клиенты экономят время и деньги при работе с нами; какие гарантии на изделия и услуги, за счёт чего выгодные цены.

Хиты продаж

• Дымоход на кровле

  • Диаметр 130/230
  • Сталь 321-0,5/430

  Дымоход собственного производства, вертикальный с металлической походкой кровли, с покраской в цвет кровли

• Печь-камин Maxette

  • Диаметр 150/250
  • Сталь 321-0,8/430

  Подовое горение без колосника и зольника, максимально возможный КПД и теплоёмкость камина”>Чугунная касета Keddy, пр-во Швеция. Подовое горение без колосника и зольника, максимально возможный КПД и теплоёмкость камина

• Газовый котёл Buderus

  • Диаметр 200/300
  • Сталь 304-0,5/430

  Дымоход собственного производства по фасаду с двумя смещениями”>Напольный газовый котёл будерус с открытой камерой сгорания. Дымоход собственного производства по фасаду с двумя смещениями

• Печь Везувий ПК-01

  • Диаметр 115/200
  • Сталь 430-0,8/430

  Дымоход Ferrum, вертикальный с cbkbrjyjdjq походкой кровли, защита задней стены минеритом на керамических втулках”>Отопительно-варочная печь эконом-класса. Дымоход Ferrum, вертикальный с cbkbrjyjdjq походкой кровли, защита задней стены минеритом на керамических втулках

• Печь-камин Maxette

  • Диаметр 115/250
  • Сталь 321-0,8/430

  Покраска полиэфирэпоксидной эмалью в белый цвет.”>Дымоход ВУЛКАН для чугунного камина maxette вертикальный с металлической походкой кровли, через кровлю со смещением на втором этаже. Покраска полиэфирэпоксидной эмалью в белый цвет.

• Печь «Бахта 2»

  • Диаметр 115/215
  • Сталь 304-0,8/430

  Дымоход собственного производства, вертикальный с выходом в стену, защита пола экран из нержавейки с минеритом.”>Чугунная отопительно-варочная печь. Дымоход собственного производства, вертикальный с выходом в стену, защита пола экран из нержавейки с минеритом.

• Печь Romotop

  • Диаметр 115/250
  • Сталь 304-0,8/430

  Печь камин премиум класса Romotop Дымоход собственного производства, вертикальный с металлической походкой кровли, покраска в чёрный матовый цвет

• Печь мета Рейн в беседке

  • Диаметр 150/250
  • Сталь 304-0,8/430

  Дымоход собственного производства, вертикальный с металлической походкой кровли, смещение оси дымохода для обхода "ендовы"”>Металлическая отопительно-варочная печь с шамотными теплоаккумуляторами внутри. Дымоход собственного производства, вертикальный с металлической походкой кровли, смещение оси дымохода для обхода “ендовы”

• Дымоход по фасаду

  • Диаметр 150/250
  • Сталь 304-0,8/430

  Дымоход-сэндвич собственного производства для печи-камина НМК Сибирь-12, вертикальный по фасаду здания

• Дымоход по фасаду

  • Диаметр 150/250
  • Сталь 304/430

  Дымоход-сэндвич собственного производства для газового атмосферного котла, вертикальный по фасаду здания

• Дымоход через кровлю

  • Диаметр 150/250
  • Сталь 304-0,8/430

  Дымоход-сэндвич из аустенитной 304й стали внутри и 430й снаружи, вертикальный с металлической походкой кровли, гидроизоляция выполнена “под конёк”

За время работы мы смонтировали более 2000 дымоходов. Посмотрите примеры выполненных проектов.

Наши преимущества

• Бесплатная консультация

  Позвоните по телефону +7 (812) 509-29-43, чтобы получить консультацию по приобретению и установке дымохода.

• Бесплатный просчёт

  Для расчёта стоимости монтажа дымохода в доме, бане или котельной позвоните по номеру +7 (812) 509-29-43 или оставьте заявку на сайте.

• Большой опыт

  Мы работаем уже более 18 лет и имеем большой опыт в проектировании и монтаже дымоходов. Убедитесь в этом, прочитав отзывы, и посмотрите фотографии выполненных работ.

• Комплексное ТО дымохода

  Осуществляем проверку состояния гидроизоляции, обследование, регулировку, чистку и мелкий ремонт дымоходов.

Заказать выезд инженера на замер

Оставьте заявку по телефону +7 (812) 509-29-36

Наш инженер-проектировщик приедет в удобное для Вас время, поможет с выбором места установки печи или котла и осуществит замер для Вашего дымохода

Для заказа замера заполните форму!

И получите полную смету требуемых изделий и монтажных работ

Ошибка заполнения

Ошибка заполнения

Я принимаю пользовательское соглашение и политику конфиденциальности.

Установка и отношение к работе

От правильной установки дымохода зависит ваша безопасность. Если газоотводящая система установлена непрофессионально, возникает риск пожаров и отравления угарным газом. Поэтому к выбору компании, которая займётся производством и монтажом дымохода, стоит подойти ответственно.

Дымоход.ру уже 18 лет на рынке. У нас работают профессионалы с большим опытом работы, они ежегодно проходят курсы повышения квалификации. За всё время мы выполнили более 2000 объектов.

Все работы проводим качественно, аккуратно, и на совесть

О компании в цифрах

Оставьте заявку

или свяжитесь с нами в социальных сетях

• Какой дымоход лучше выбрать?
• Занимаетесь обслуживанием дымоходов?
• Сколько стоит монтаж дымохода?
• Сколько стоит выезд инженера на замер?
• Из какой стали выбрать дымоход?
• Какую печь лучше выбрать?

Для заказа заполните форму!

И с Вами свяжутся в ближайшее время

Ошибка заполнения

Ошибка заполнения

Я принимаю пользовательское соглашение и политику конфиденциальности.

Причины приобрести нашу продукцию

1. Квалифицированная консультация и поддержка на всех этапах сотрудничества от покупки до установки. Дальнейшая очистка дымоходов.
2. Точное выполнение договорённостей по срокам, стоимости и качеству произведённого монтажа. Наличие всех необходимых сертификатов и технических документов.
3. Гарантия на выполненные работы:
   3 года на гидроизоляцию кровельных элементов;
   5 лет на сквозную коррозию внутренней и наружной трубы;
   10 лет на крепёж, стыковку элементов и «вертикальность».

Отзывы наших клиентов

Какие существуют способы установки дымохода?

`;

Дези К.

Дата последнего изменения: 23 августа 2022 г.

Правильная установка дымохода, вероятно, является наиболее важным аспектом владения и эксплуатации дровяной печи или камина. Дымоход служит для обеспечения тяги к огню, который действует как топливо. Правильно установленный дымоход высасывает дым из огня, защищая жильцов дома от дыма и вредных испарений.

Существует три основных метода установки дымохода. При первом методе дымоход проходит прямо над дровяной печью, соединяется с дымоходом, который удлиняется не менее чем на 3 фута (0,91 м) над крышей. Второй метод называется методом «вне и вверх», при котором дымоход соединяется с задней частью стены, где труба печи находится за печью, затем дымоход продолжается вверх по стене дома. С помощью этого метода дымоход можно замаскировать. Третий способ применяется для домов, где дымоход будет устанавливаться через крышу под углом к ​​ней. В этой ситуации для крепления дымохода к крыше потребуется различное оборудование, такое как кронштейны или скобы.

Другим методом установки дымохода является строительство каменного дымохода. Каменный дымоход делается из кирпича или камня и строится вокруг металлического дымохода. Этот тип установки дымохода должен выполняться только лицензированным специалистом. Если каменный дымоход построен неправильно, это может привести к возгоранию дымохода, что приведет к повреждению, травмам или даже смерти.

Хотя зазоры, необходимые для каменного дымохода, такие же, как и для типичного дымохода, процесс строительства каменной кладки очень специфичен и требует внимания к деталям. Проконсультируйтесь с Национальным агентством противопожарной защиты США, чтобы узнать о правовых кодексах и правилах, касающихся каменных дымоходов. В Соединенном Королевстве можно связаться с местным отделом управления зданиями для получения конкретных правил, касающихся методов установки дымохода.

При установке дымохода следует помнить о том, что дымоход должен быть высоким, что помогает обеспечить безопасность и предотвратить возгорание. Для создания подсоса дымохода и хорошей тяги печная труба должна иметь как можно меньше изгибов. На дымоходе должна быть установлена ​​заглушка. В некоторых местах по закону требуются заглушки, но все же разумно закрыть дымоход, чтобы не допустить проникновения птиц и других мелких тварей. Крышка также предотвратит попадание влаги в дымоход.

Как и большинство товаров, на рынке дымоходов покупателям доступны товары высокого и низкого качества. Любой, кто планирует покупку и установку дымохода, должен учитывать качество приобретаемого продукта. Некоторые металлические дымоходы предназначены для использования не только с дровяными печами, но и с печами.

Дымоходы с двойной изоляцией могут быть установлены как для дровяной печи, так и для топки, но цена за дополнительную изоляцию будет несколько выше. Металлический дымоход обычно продается по дюймам, поэтому в зависимости от требуемой длины дымохода цены на установку могут сильно различаться. Еще один аспект, который следует учитывать, заключается в том, что некоторые дымоходные системы имеют гарантию или какой-либо тип гарантии, если установка выполнена правильно. Заключение контракта с сертифицированным или лицензированным специалистом — это верный способ сохранить гарантию на продукт или гарантию в силе, а также обеспечить использование наиболее эффективного метода установки дымохода.

Установка облицовки дымохода (сделай сам) | Семейный разнорабочий

№

Защитите свой дымоход от протечек с помощью этого традиционного, проверенного временем метода гидроизоляции.

Время

Полный день

Сложность

Расширенный

Стоимость

$51–100

Введение

Этот традиционный, проверенный временем метод прошивки гарантирует надежную фиксацию. Следуйте этому пошаговому процессу, и вы сможете исправить утечку и сэкономить 100 долларов.

Необходимые инструменты

• Бриллиантовые лезвия (сухой вырезание)
• Расширенная лестница
• Грузовая шлифовальная машина
• Креповые кронштейны
• Жгут крыши
• Забивные распорные анкеры
• Оцинкованный рулонный материал
• Оцинкованный передний отлив
• Оцинкованный ступенчатый отлив
• Полиуретановый герметик
• Самоклеящаяся кровельная мембрана (защита от льда и воды)

Дымоход негерметичен? Ищите проблемы с обшивкой

Рисунок A: Детали обшивки дымохода

Семейный мастер на все руки

Дымоходы печально известны своими протечками, и виновником почти всегда является обшивка из листового металла. Спросите любого кровельщика. Но для того, чтобы обнаружить проблемы, не обязательно быть экспертом — просто найдите залитые водой потолки или другие явные признаки протечки рядом с дымоходом. Итак, что размещают вокруг дымохода, чтобы предотвратить утечки?

Вам понадобится установить новую облицовку дымохода, если она отсутствует, проржавела, выпала или полностью покрыта кровельной смолой (типичное краткосрочное решение, которое обязательно скроет более серьезные проблемы). Это также хорошее время для установки нового оклада, когда вы кладете новую черепицу, потому что вы хотите, чтобы она прослужила так же долго, как и новая кровля (от 25 до 40 лет).

В этой статье мы расскажем, как заказать новую обшивку и установить ее на кирпичный дымоход. Наша крыша покрыта битумной черепицей, но процедура такая же, как и для деревянной черепицы. Шиферные и черепичные крыши требуют специальных методов гидроизоляции, которые лучше оставить профессионалам. Обшивка дымохода — это продвинутый проект «сделай сам». Во-первых, вам должно быть удобно работать на крыше. Затем вы должны измерить, вырезать и согнуть листовой металл, чтобы он точно подходил к дымоходу, и уложить все детали так, чтобы они пропускали воду. Тем не менее, если вы хорошо владеете инструментами и внимательно следуете нашим инструкциям и схемам, вы сможете прошить свой дымоход за день. А что касается стоимости ремонта дымохода, то, сделав это самостоятельно, вы сэкономите сотни долларов.

Проект шаг за шагом (12)

Шаг 1

Сначала соберите все материалы, а затем удалите старую гидроизоляцию.

Подденьте, долотом и соскребите старые металлические гидроизоляции и кровельный цемент.

Прежде чем что-либо делать, подготовьте лестницу, кровельные кронштейны и ремни безопасности, чтобы вы могли безопасно и эффективно работать на крыше. Затем измерьте дымоход и закажите седло и детали обшивки (см. «Как купить обшивку дымохода» ниже).

Мы заказали весь наш оцинкованный металлический отлив 26 калибра, согнутый под нужными углами и размерами, в магазине листового металла, специализирующемся на кровельных работах. Магазин проделал большую работу. Скинул размеры и через три дня товар был готов забрать. Даже с изготовленным на заказ седлом прошивка стоила недорого. В дополнение к гидроизоляции и черепице купите рулон самоклеящейся кровельной мембраны (также называемой защитой от льда и воды), два тюбика полиуретанового герметика и упаковку из 25 забивных расширяющихся анкеров в домашнем или кровельном центре. хранить.

Помимо основных ручных инструментов, таких как молоток, рулетка, 2-фут. уровня и угольника вам понадобится несколько специальных инструментов для работы с листовым металлом, а также для резки и сверления кирпичной кладки. Купите пару хороших ножниц по металлу с прямым лезвием размером 3/16 дюйма. сверло для каменной кладки и шлифовальный станок (отличный повод купить этот полезный инструмент) или циркулярная пила с алмазным диском для сухой резки для нарезания канавок в растворе (фото 7).

Не забудьте защитное снаряжение. Вам понадобится прочная удлинительная лестница, чтобы подняться на крышу, а также кровельные кронштейны и высококачественные доски 2×10 для безопасной работы, когда вы туда доберетесь. Для максимальной безопасности, особенно если крыша крутая или высокая, купите персональную систему защиты от падения, состоящую из страховочного пояса, стропы, захвата для веревки, веревки и крепления на крыше.

Как найти уклон крыши

Найдите уклон крыши. Пометьте один край 2-футового. квадратный отрезок фанеры или картона «крышу» и приложите размеченным краем к крыше. Начертите на фанере ровную линию длиной не менее 12 дюймов и обозначьте ее как «бег».

Отмерьте 12 дюймов по линии «прогона» и сделайте отметку. С помощью угольника начертите квадратную линию от этой отметки до края фанеры с надписью «крыша». Назовите эту линию «подъем». Измерьте длину линии с надписью «подъем», чтобы определить уклон, выраженный в дюймах подъема на каждые 12 дюймов длины. В нашем случае уклон крыши составляет 6 дюймов подъема на каждые 12 дюймов пробега.

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 6

Установите седло дымохода

Вставьте предварительно согнутое и припаянное седло дымохода на место за дымоходом. Прибейте его к крыше по верхнему краю. Пространство 1 дюйм. оцинкованные кровельные гвозди примерно через каждые 6 дюймов по краям или ближе, если необходимо, чтобы сгладить металл.

Закройте стороны дымохода предварительно согнутыми кусками ступенчатой ​​планки под каждым рядом черепицы (фото 4 и 5). Слегка приплюсните ступенчатый отлив перед тем, как прибить его гвоздями, чтобы обеспечить более плотное, подпружиненное прилегание к дымоходу. Обратите особое внимание на то, чтобы каждая часть гидроизоляции накладывалась на предыдущую таким образом, чтобы вода отводилась поверх черепицы. Это залог успешной работы по перепрошивке.

Завершите гидроизоляцию основания, прибив седло к крыше и уплотнив его дополнительными полосами мембраны (Фото 6). Покройте гонтом ту часть седла, которая опирается на крышу, и аккуратно обрежьте гонты вдоль ендовы, оставив открытым около 2 дюймов металла.

Как купить обшивку дымохода

Сделать острые прямые изгибы листового металла сложно, если у вас нет доступа к инструменту, называемому гибочным прессом для листового металла. Даже в этом случае вам понадобится опыт, чтобы согнуть сложные формы. Вот почему мы рекомендуем вам заказать облицовку дымохода в мастерской по производству листового металла. Крупные кровельные компании часто имеют свои собственные магазины листового металла и являются лучшим местом для покупки седла дымохода и оклада; они будут точно знать, что вам нужно. В противном случае проверьте Желтые страницы в разделе «Листовой металл». Мы использовали оцинкованную листовую сталь 26-го калибра для нашего фартука и седла, но также можно использовать предварительно обработанную сталь или медь.

Большинство дымоходов имеют за собой небольшую конструкцию, похожую на крышу, называемую седлом (Фото 6), которая отводит снег и воду в обе стороны дымохода. Независимо от того, есть ли у вашего дымохода деревянная седловина, покрытая черепицей, седло из листового металла или вообще без седла (как дымоход в этой истории), мы рекомендуем установить новое седло из листового металла, изготовленное на заказ (Фото 6).

Изготовленные на заказ седла спаяны друг с другом в критических точках, которые трудно загерметизировать на сборных седлах. Паяные седла из листового металла шириной менее 3 футов являются самонесущими и их легче установить, если вы просто вырвете любой существующий металлический или деревянный седло. Большинство старых седел были установлены прямо поверх досок крыши и не нуждались в исправлении. В противном случае заполните недостающие доски перед установкой нового седла. Седлам шириной более 3 футов может потребоваться дополнительная поддержка. Обратитесь за советом к производителю листового металла.

Сгибание и пайка седла — дело сложное, но для того, чтобы согнуть седло, в мастерских по обработке листового металла от вас требуется всего две информации: ширина дымохода и уклон крыши (см. «Как определить уклон крыши», ).

В дополнение к седлу вам потребуются следующие детали из листового металла (см. рис. A):

• Прокладка переднего основания. Заказ примерно на 12 дюймов больше, чем ширина дымохода. На некоторых лесопилках есть «освещение слухового окна», которое будет работать в этом месте. Возможно, вам придется отрегулировать угол, согнув его, чтобы он соответствовал уклону вашей крыши.
• Предварительно изогнутые ступени, 8 x 8 дюймов. Кровельщики называют их «коробками для черепицы». Вам понадобится по одному на каждую черепицу вдоль края дымохода плюс несколько дополнительных. На большинстве лесопилок они есть.
• Облицовка передней крышки и обшивка боковой крышки. В некоторых магазинах листового металла для этой цели есть накладки, но вам, вероятно, придется их изготовить. Измерьте перед дымоходом расстояние от крыши до третьего строительного шва и добавьте примерно дюйм, чтобы определить необходимую высоту. Форма относительно проста, поэтому вы можете купить плоский листовой металл, называемый «рулонным материалом», и согнуть его самостоятельно.
• Прошивка задней крышки. Этот оклад идентичен окладу на передней и боковой крышках.

Первоначально опубликовано: 31 января 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить заглушку дымохода

По

Джеймс Фицджеральд

Джеймс Фитцджеральд

Джеймс Фицджеральд — эксперт по благоустройству дома и писатель с более чем десятилетним практическим опытом в области нового строительства, реконструкции, столярных работ, покраски, сантехники, лесоводства и ландшафтного дизайна. Он боролся с огромными деревьями как альпинист и оператор подъемника. Джеймс писал для сайтов Bob Villa Family Handyman и HomeServe, а также владеет услугами разнорабочих.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.11.21

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Уиллоупикс / Getty Images

Обзор проекта

Заглушки на дымоходы представляют собой защитные покрытия, которые предотвращают попадание воды и диких животных в камин. Без колпака дымохода вода может попасть в дымоход камина (глиняная или металлическая трубка, которая отводит дым и побочные продукты сгорания наружу), что может повредить камин и окружающий кровельный материал. Кроме того, серьезную пожароопасность могут представлять гнезда птиц и грызунов вокруг или внутри дымохода.

Дымоход может иметь один дымоход (однодымоходные трубы) или два дымохода (двухдымоходные трубы). Оба могут либо выступать из верхней части короны (участок бетона, окружающий дымоход), либо быть заподлицо с ним. Кроме того, дымоходы могут быть квадратными, круглыми или овальными. Все эти факторы будут влиять на то, какой тип дымохода вы должны установить.

В дымоходах с одним дымоходом, которые выступают из свода, обычно используются заглушки, которые навинчиваются или зажимаются непосредственно на дымоходе. Дымоходы с одним дымоходом, которые находятся заподлицо с венчиком, часто требуют верхней крышки дымохода, которая покрывает всю венчик и может быть прикреплена к венцу с помощью шурупов для кладки, строительного клея или того и другого. Дымоходы с двойным дымоходом также требуют верхней крышки дымохода.

Вопросы безопасности

Установка заглушки дымохода связана с работами на крыше, что может быть опасно. При работе на крыше соблюдайте следующие меры безопасности:

• Используйте удлинительную лестницу со стабилизатором лестницы (лестничным домкратом) и выдвиньте верхние перекладины на три фута над желобами. Избегайте использования лестницы с А-образной рамой, так как они не так устойчивы, как выдвижные лестницы.
• Работайте с партнером, который может держать вашу лестницу, передавать вам инструменты и звать на помощь в случае аварии или чрезвычайной ситуации.
• Наденьте страховочный пояс, чтобы не упасть.

Подумайте о том, чтобы нанять специалиста для установки колпака на дымоход, если ваша крыша слишком крутая, чтобы по ней можно было ходить, или она не дает достаточно места для маневра вокруг дымохода, или если у вас нет надлежащего защитного оборудования или вам неудобно работать на крыше. .

Как отремонтировать кирпичный дымоход

Оборудование/инструменты

• Монтажный пистолет
• Щетка
• Удлинительная лестница со стабилизатором лестницы (опция)
• Электродрель или ударный инструмент
• Перфоратор (по желанию)
• Ремни безопасности (опционально)
• Маркировочная ручка или карандаш

Материалы

• Высокотемпературный герметик или строительный клей
• Кладочные шурупы и сверло (по желанию)

Установка колпака дымохода на дымоход с одним дымоходом

1. Измерение отверстия дымохода

   Для квадратных и овальных дымоходов измерьте наружную длину и ширину дымохода. Измерьте наружную длину и ширину квадратных и овальных дымоходов, а также внешний диаметр круглого дымохода. Затем измерьте высоту или величину выступа дымохода из венца.

   Запишите эти измерения на свой телефон или лист бумаги и осторожно спуститесь с крыши.

2. Купить заглушку дымохода

   Снимите мерки в местном хозяйственном магазине, магазине кровельных материалов или у онлайн-поставщика заглушек для дымоходов. Купите колпачок в пределах от 1/2 до 1 дюйма длины и ширины или диаметра вашего дымохода и по крайней мере на шесть дюймов выше, чем высота дымохода. Дополнительные шесть дюймов необходимы, чтобы дымоход правильно вентилировался. Если вы не можете найти кепку нужного размера, возможно, вам придется заказать ее по индивидуальному заказу.

3. Прикрепите и закрепите колпачок

   Поднимитесь на крышу с крышкой дымохода. Осторожно наденьте его на верхнюю часть дымохода и надавите на колпачок, пока он полностью не встанет на место.

   Чтобы прикрепить колпак к металлическому дымоходу, используйте дрель или ударный шуруповерт, чтобы закрепить колпак саморезами для листового металла. Эти винты должны быть снабжены колпачками, а в колпачке должны быть предварительно просверлены отверстия, указывающие, куда вкручиваются винты.

   Если у вас глиняный дымоход, вам, возможно, придется закрепить крышку шурупами. Для этого приобретите шурупы для каменной кладки примерно того же размера, что и прилагаемые саморезы, а также совместимую насадку для каменной кладки, диаметр которой примерно на 1/8 дюйма меньше диаметра шурупов. Прикрепите сверло по каменной кладке к перфоратору и просверлите направляющие отверстия через колпачок в дымоход. Ввинтите шурупы в направляющие отверстия ударной отверткой.

   Круглые дымоходы могут поставляться с зажимом вместо винтов для крепления к дымоходу. Если это так, оберните зажим по окружности основания крышки и затяните его отверткой.

   Загерметизируйте по всему периметру основания колпачка высокотемпературным герметиком.

   Предупреждение

   Глиняные дымоходы могут быть хрупкими и подверженными повреждениям, если их просверлить или ввинтить, поэтому вы можете обратиться к профессионалу за советом по установке. В некоторых случаях они могут посоветовать вам просто использовать высокотемпературный герметик вместо винтов.

Установка колпака дымохода на двухтрубный дымоход или дымоход с одинарным дымоходом

1. Измерьте дымоходы и крышку

   Для дымоходов с двойным дымоходом измерьте общую длину и ширину, а также высоту самого высокого дымохода. Для плоских дымоходов с одним дымоходом измерьте наружную длину и ширину или диаметр. В обоих случаях также измерьте общую длину и ширину макушки.

   Запишите свои измерения и слезайте с крыши.

2. Купить заглушку дымохода

   Купите заглушку для верхнего монтажа, достаточно большую, чтобы закрыть дымоход(ы), но достаточно маленькую, чтобы не выступать за концы короны. Обратитесь к инструкциям производителя, чтобы узнать, предназначена ли крышка для крепления с помощью шурупов, клея или того и другого. Купите расходные материалы, которые они рекомендуют вам использовать.

3. Подготовьте корону

   Отцентрируйте колпачок на заводной головке. Если крышка закреплена строительными винтами, отметьте места отверстий для винтов на заводной головке. Просверлите направляющие отверстия в метках сверлом по каменной кладке, прикрепленным к перфоратору. Если колпачок закреплен клеем, отметьте внешний периметр колпачка, который соприкасается с заводной головкой.

   Используйте щетку, чтобы вытереть пыль, грязь или мусор с области, где колпачок держится на заводной головке.

   Наконечник

   Вы можете убедиться, что направляющие отверстия достаточно глубоки, пометив сверло кусочком ленты. Держите нижний конец винта напротив кончика сверла и отметьте положение головки винта на сверле. Просверлите пилотные отверстия, пока сверло не коснется ленты.

4. Закрепите колпачок

   Если используется строительный клей, нанесите полоску клея по всему периметру крышки. Избегайте попадания клея в направляющие отверстия, иначе впоследствии вы не сможете выкрутить винты. Используйте ударную отвертку, чтобы вбить шурупы в направляющие отверстия.

Дымоходы класса А – York County ME

Для многих домовладельцев мысль о камине в их доме кажется несбыточной мечтой. Нельзя отрицать, что камин добавляет ценность жилому пространству, но процесс установки может занять много времени и денег, и у многих просто нет места для установки большого каменного камина и дымохода. Учитывая необходимые затраты, время и конструктивные требования, мы можем понять, почему многие домовладельцы считают, что добавление дымохода и камина там, где их нет, просто не вариант.

Но знаете что! В конце концов, может быть что-то, что вам подойдет — дымоход класса А. Мы установили эти системы для домовладельцев по всему Йорку, Элиоту, Киттери и другим районам, и мы также будем рады помочь вам.

Установка дымохода класса А из нержавеющей стали с черным порошковым покрытием

Что такое дымоход класса А?

Дымоход класса А, также известный как сборный или заводской дымоход, представляет собой полную систему заводских деталей, которые собираются у вас дома командой профессионалов. В то время как каменные системы требуют строительства по кирпичикам, дымоходы класса А требуют только правильной сборки всех частей, что позволяет значительно ускорить процесс установки.

Одним из наиболее примечательных аспектов дымоходов класса А является то, что они не требуют наличия дымохода у покупателя. На самом деле, поскольку они поставляются с собственной системой металлических трубопроводов, их можно разместить практически в любом месте, которое пожелает домовладелец!

Важно отметить, что дымоходы класса А должны собираться профессионалом и как единое целое. Это означает отсутствие смешивания и сопоставления деталей от других брендов или моделей, а также отсутствие учебных пособий «сделай сам». Пренебрежение этими вещами может сильно повлиять на эффективность прибора, а также подвергнуть вас риску возникновения пожара в доме или утечки газа.

Еще одна вещь, которую мы хотели бы отметить, это то, что, хотя дымоход класса А в хорошем состоянии прослужит вам довольно долго, эти системы не являются пожизненной инвестицией, как это обычно бывает с их каменными аналогами. Тем не менее, вы можете рассчитывать на дымоход класса А, который прослужит вам от 20 до 30 лет! В общем, это отличный вариант для тех, кто хочет камин без затрат и обязательств по созданию чего-то постоянного в своем доме.

Преимущества приобретения дымохода класса А

Для тех, у кого нет дымохода и кто мечтает о камине, дымоходы класса А могут показаться слишком хорошими, чтобы быть правдой. Что ж, мы здесь, чтобы сказать вам, что вы можете получить еще больше, сделав эти инвестиции. Некоторые другие преимущества дымоходов класса А включают следующее:

• Гибкие варианты размещения: Как мы уже упоминали выше, при установке дымохода класса А не так много ограничений, как при установке каменного дымохода. Они не имеют одинаковых требований к весу и могут быть установлены в разных комнатах на разных уровнях дома. Еще одна вещь, которую следует отметить, это то, что допуски для этих юнитов менее строгие, что еще больше расширяет ваши возможности размещения.
• Доступность: Когда дело доходит до цены, дымоходы класса А удивительно доступны. Если вы откладывали строительство камина из-за затрат, то это отличная альтернатива, которая не сильно ударит по вашему бюджету. И их установка занимает меньше времени, поэтому вы также сэкономите на трудозатратах!
• Надежная изоляция: Потребители нередко выражают беспокойство по поводу того, хорошо ли изолированы эти устройства. Могут ли они действительно выполнять работу по каменной кладке дымохода? Вы держите пари! Дымоходы класса А оснащены многостенной изоляцией и облицованы нержавеющей сталью, поэтому тепло или пламя не будут проникать к расположенным поблизости горючим материалам, что означает более безопасное использование камина.
• Совместимость с любым типом топлива: Вам нужен дымоход, который может выводить дрова, газ, нефть, пеллеты или уголь? Независимо от того, что вы выберете, для вас найдется дымоход класса А.
• Долговечность: Выше мы упоминали, что многие устройства служат до трех десятилетий (некоторые даже дольше), поэтому после установки вам не придется даже думать о вариантах замены в ближайшее время. Просто не забудьте инвестировать в ежегодные проверки, чтобы поддерживать дымоход класса А в отличной форме в течение длительного времени!

Каждая система, которую мы рекомендуем, пройдет все необходимые испытания и будет одобрена всеми необходимыми организациями. Большинство дымоходов класса А должны соответствовать длинному списку стандартов, поэтому вы всегда можете рассчитывать на высокое качество работы, которое не будет угрожать безопасности вашего дома.

Мы обслужили ваших соседей, теперь ваша очередь!

Мы посетили бесчисленное количество домов в округах Йорк, Камберленд, Страффорд и Рокингем, и пришло время добраться и до вашего. Присоединяйтесь к своим друзьям и соседям, которые рассчитывают на нас во всем, что касается дымохода, позвонив по телефону 207-608-0564 сегодня! Вы также можете записаться на прием онлайн прямо здесь.



Свяжитесь с нашими экспертами по продажам и установке сегодня, чтобы они могли помочь вам решить, что вам нужно: газовая, дровяная или пеллетная печь.

ИНСТРУКЦИИ ПО УСТАНОВКЕ – Дымоходы безопасности

ПОДПИСАТЬСЯ НА НОВОСТИ

Литература по продуктам

Литература по продуктамВыбрать категорию

Подписка на рассылку новостей

Литература по продуктам

Литература по продуктамВыбрать категорию

Подписка на рассылку новостей

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

	FILE	CATEGORY	CAPTION	DATE
	Chimney Sizer – Example PDF	Installation Instructions		01/27/2014
	CI – Установка PDF	Инструкции по установке		06. 02.2014
	Commercial Chimney/Venting Checklist PDF	Installation Instructions		02/05/2014
	CT – Installation PDF	Installation Instructions		02		06.02.2014
	DL-French_04-05-19 PDF	Installation Instructions		04/17/2019
	DL_English_04-05-19 PDF	Installation Instructions		17.04.2019
	.0419
	Mechanical Master Spec PDF	Installation Instructions		01/27/2014
	Oliver MacLeod Projet DW – Installation – French PDF	Installation Instructions		07. 02.2014
	Oliver MacLeod Projet DW – Инструкция по установке PDF	Инструкция по установке		01/27/2014
	Oliver MacLeod Projet Nova-Temp™ HT6000+ – Installation Instructions PDF	Installation Instructions		01/27/2014
	Oliver MacLeod Projet Nova-Temp™ HT6000+ — Установка — французский PDF	Инструкции по установке		06.02.2014
	Oliver MacLeod Projet Nova-Temp™ HT6103+ – Installation – French PDF	Installation Instructions		02/12/2014
	Oliver MacLeod Projet Nova-Temp™ HT6103+ – Installation Instructions PDF	Инструкции по установке		27. 01.2014
	0409	Installation Instructions		11/24/2020
	PIASHT_LS301_SecureTempASHT_11-26-17_V17_FR PDF	Installation Instructions		02/10/2014
	PIS2100_LS303F_SecureTempS -2100_01-15-18_V15.pdf PDF	Инструкция по установке		05.11.2019
	PIS2100_LS303_SecureTempS-2100_01-15-18_V15.pdf PDF	Installation Instructions		11/05/2019
	Safety Data Sheet – Ceramix PDF	Installation Instructions		02 /06/2014
	Secure Black SW – Установка – Французский PDF	Инструкции по установке	0419
	Secure Black SW – Installation and Operating Instructions PDF	Installation Instructions		11/09/2017
	Secure Pellet – Installation PDF	Installation Instructions		09. 11.2017
	Secure Pellet – Установка – Французский PDF	Инструкции по установке		11/09/2017
	Secure Seal – Secure Seal LDCD Double Wall Specs PDF	Installation Instructions		11/28/2017
	Secure Seal – Secure Seal LDCS Single Wall Specs PDF	Инструкции по установке		28.11.2017
	Secure Seal® SS, SSD с регулируемой длиной и инструкции по установке PDF	Installation Instructions		04/12/2018
	Secure Seal® SS, SSD, SSID, and Flex – Installation – French PDF	Installation Instructions		02 /05/2014
	Secure Seal® SS, SSD, SSID и Flex — Паспорт безопасности материала — Fluorodyn PDF	Инструкции по установке		02/05/2014
	Secure Seal® SS, SSD, SSID, and Flex – Material Safety Data Sheet- Novagard G 661 PDF	Installation Instructions		02/05/2014
	Secure Seal® SS, SSD, SSID, and Flex – Material Safety Data Sheet- Pelseal 2531 PDF	Installation Instructions		02/05/2014
	Secure Seal® SS, SSD, SSID и Flex — спецификации Secure Seal Flex PDF	Инструкции по установке		09. 06.2017
, Seal®SSID	, Seal®SSID		Flex – SS Single Specs PDF	Инструкции по установке		28/28/2017
	Secure Seall® SS, SS SSP, SS -SALL® SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SS, SSS, SSPLICIID, SSPLITIC.	Installation Instructions		02/05/2014
	Secure Seal® SS, SSD, SSID, and Flex – SSD Double Wall Specs PDF	Installation Instructions		11/28 /2017
	Secure Seal® SS, SSD, SSID и Flex — характеристики твердотельных накопителей с двойными стенками — на французском языке0409
	Secure Seal® SS, SSD, SSID, and Flex – SSID Double Wall Specs PDF	Installation Instructions		11/28/2017
	Secure Seal® SS, SSD, SSID и Flex — Инструкции по установке универсального адаптера для бойлера PDF	Инструкции по установке		05. 02.2014
	Установка Secure Stack — CIX/CIX/ PDF	Installation Instructions		11/28/2017
	Secure Stack™ CIX/CAX – Instructions d’installation PDF	Installation Instructions		11/28/2017
	Secure Stack™ CIX/CAX – Спецификации применения CIX/CAX для обогрева зданий PDF	Инструкции по установке		06.02.20194
	Secure Stack™ CIX/CAX – CIX/CAX Diesel Engine Specs PDF	Installation Instructions		02/06/2014
	Secure Stack™ CIX/CAX – Material Паспорт безопасности Nuflex PDF	Инструкции по установке		06. 02.2014
	Secure Temp ASHT – Инструкция по установке PDF	Installation Instructions		01/15/2018
	Secure Vent – ​​Installation Instructions PDF	Installation Instructions		01/27/2014
	Secure Vent ™ – Установка – Французский PDF	Инструкции по установке		31.01.2014
	Технический паспорт – Permatex PDF	Installation Instructions		02/06/2014
	Tubinox Directives D’Installation PDF	Installation Instructions		11/09/2017
	Инструкции по установке Tubinox PDF	Инструкции по установке		09. 11.2017

Пошаговое руководство: Как установить дымоход

Вы должны убедиться, что ваш дымоход максимально безопасен. Это означает, что вам необходимо установить дымоход в вашем блоке, если его еще нет. В этой статье у нас много информации, поэтому мы начнем с того, как установить вкладыш для дымохода.

Что такое дымоход?

Вкладыш для дымохода представляет собой трубу (обычно сделанную из глины, керамики или металла), которая устанавливается внутри дымохода и предназначена для отвода всех продуктов сгорания во внешнюю среду.

Очень помогает поддерживать безопасную и приятную работу дымохода. Лайнер достигает этого несколькими ключевыми способами. Во-первых, это предотвращает неправильную передачу тепла; без вкладыша деревянный каркас вокруг вашего дымохода гораздо гораздо с большей вероятностью загорится.

Во-вторых, предотвращает разрушение самой конструкции дымохода из-за побочных продуктов процесса горения. Наконец, использование соответствующей конфигурации футеровки повышает эффективность любого устройства, которое вы используете на дымоходе.

Как установить облицовку дымохода

Мы делаем все возможное, чтобы предоставить вам полезную информацию в максимально упрощенном виде. Тем не менее, это довольно сложный и запутанный процесс — он потребует определенных усилий, но определенно стоит того для тех, кто хочет выполнить этот тип установки. Однако лучше оставить это профессионалам.

1. Проверка дымохода

Во-первых, вам необходимо проверить сам дымоход. Используйте фонарик, чтобы заглянуть в него и изучить любые изгибы или ограничения, которые могут затруднить протягивание вкладыша.

2. Подходящий диаметр футеровки и размеры

Далее вам необходимо подтвердить надлежащий диаметр используемой футеровки. Если у вас есть дровяная печь или топка, проконсультируйтесь по этому поводу с производителем. Если у вас есть открытый камин, вы можете найти онлайн-калькуляторы, которые помогут вам определить подходящий вариант — мы рекомендуем тот, который находится здесь.

Теперь измерьте длину лайнера. Измерьте расстояние от вершины венца дымохода до того места, где должна заканчиваться заделка – добавьте дополнительные 12 дюймов, чтобы получить запас.

3. Купите вкладыш для дымохода

Пора покупать вкладыш, используя размеры и характеристики, которые вы определили выше. Существует несколько различных вариантов, но для целей этой статьи мы будем использовать гибкий стальной лайнер — лайнер должен поставляться в комплекте со всем необходимым для выполнения установки.

4. Выровняйте вкладыш и нанесите изоляцию

Выровняйте вкладыш на ровной поверхности, затем подсоедините нижний соединитель к нижней части вкладыша, а затем закрепите хомут шланга на соединителе с помощью гаечного ключа.

Затем определите, будете ли вы использовать изоляционное покрытие или заливаемую изоляцию; хорошее эмпирическое правило — использовать одеяло, если зазор между вкладышем и дымоходом составляет 2 дюйма или больше.

Если вы двигаетесь вперед с одеялом, измерьте окружность нижнего конца, умножьте это на 3,14, а затем добавьте 1 дюйм излишка — теперь обрежьте одеяло, чтобы соответствовать этому расчету.

Возьмите эту изоляцию, одеяло, положите его на землю фольгой вниз, поместите на него подкладку по центру, а затем оберните изоляцию. Обязательно оставьте нахлест не менее 1 дюйма, чтобы вы могли заклеить лентой.

5. Используйте аэрозольный клей, ленту из фольги и хомут для шланга

Используйте аэрозольный клей, чтобы прикрепить изоляцию к лайнеру, разделив его на 12-дюймовые сегменты, и используйте ленту из фольги для герметизации швов. Делайте это до тех пор, пока лайнер не будет полностью завернут. Заклейте длинный вертикальный шов одним длинным куском ленты из фольги. Раскатайте проволочную сетку, входящую в комплект, и покройте весь вкладыш (включая нижний разъем).

Внизу на нижнем соединителе используйте хомут для шланга, чтобы удерживать сетку на месте, идите и натяните сетку вверху, а затем используйте другой хомут для шланга, чтобы закрепить ее на месте; используйте ножницы, чтобы отрезать любую лишнюю сетку, которая проходит мимо этого.

6.

Прикрепите веревку и садитесь в лодку

На этом этапе сделайте быстрый обзор того, как протянуть конкретный вкладыш через дымоход; это будет несколько варьироваться в зависимости от производителя/бренда, поэтому внимательно ознакомьтесь с руководством. В ваш комплект должна входить веревка — прикрепите ее к тянущему конусу или нижнему соединителю (в зависимости от того, какой именно вкладыш вы приобрели).

Заберитесь на крышу у дымохода и попросите кого-нибудь помочь вам подать трубу — тогда им нужно будет расположиться у основания дымохода внутри. Бросьте веревку в дымоход и позвольте вашему партнеру схватить ее.

7. Разместите нижний соединитель

Затем установите нижний соединитель по центру полости дымохода и медленно направляйте его вниз, в то время как ваш напарник ведет веревку снизу – делайте все возможное, чтобы избежать ловушек или зацепов.

Первоначальная установка будет завершена, как только нижний соединитель достигнет подходящей высоты для вашего дымохода. Затем вы можете использовать ножницы, чтобы отрезать лишнее в верхней части, просто убедитесь, что вы оставили 4 дюйма за вершиной дымохода.

8. Герметизация венца дымохода

Попросите вашего партнера удерживать вкладыш по центру, а затем герметизировать свод дымохода силиконовым герметиком – поместите верхнюю пластину на вкладыш и прижмите его к герметику, чтобы создать хорошее уплотнение. Закрепите быстроразъемный хомут вокруг гильзы – сделайте это плотно и вверните конические винты в просверленные отверстия.

9. Прикрепите разъем к вкладышу и подсоедините тройник

Теперь прикрепите разъем прибора к вкладышу и нижней точке подключения. Найдите носик тройника в нижней части вкладыша — используйте свои ножницы, чтобы вырезать отверстие в сетке и изоляции, где этот носик будет соединяться с корпусом тройника.

Соедините наконечник тройника и корпус тройника вместе с помощью предварительно прикрепленного металла, а затем оберните его вокруг задней части корпуса тройника; соединение должно быть покрыто остатками изоляции.
