Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

• 1 Особенности проводки в новых домах
• 2 Зачем делать проект электропроводки в квартире
• 3 Принцип разделения внутриквартирной сети – зачем это нужно
• 4 Линия для освещения
  • 4.1 Мощная бытовая техника
  • 4.2 Кухонные приборы
  • 4.3 Помещения с повышенной влажностью
• 5 Варианты схем электрической проводки для квартир
  • 5. 1 Однокомнатная квартира
  • 5.2 Многокомнатные квартиры квартира
• 6 Параметры электрической сети
  • 6.1 Расчет рабочих нагрузок сети
• 7 Прокладка электропроводки в квартире своими руками
• 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

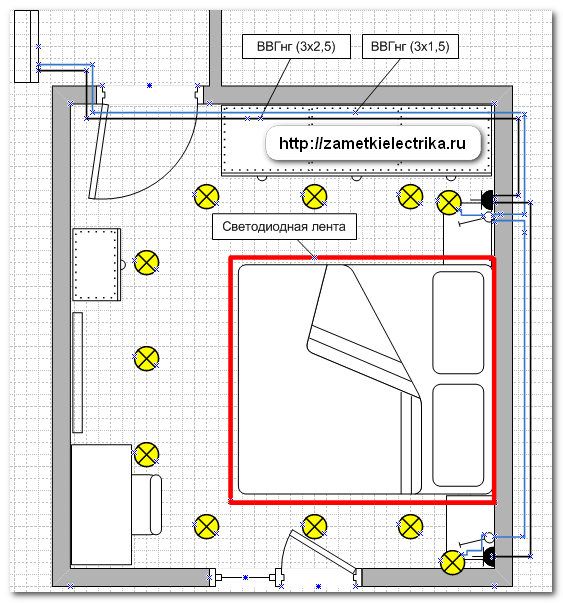

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

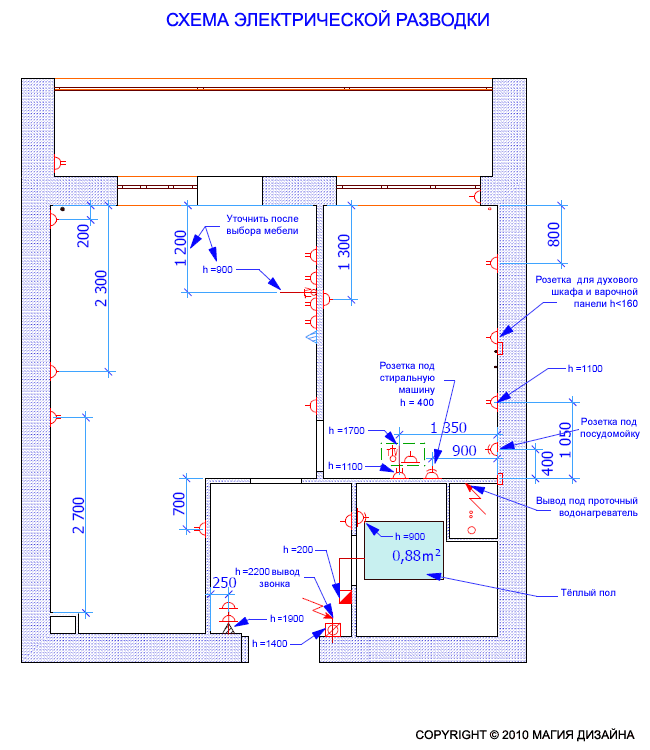

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.
   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Типовая Схема Электроснабжения Офиса

Рейтинг: 5 / 5

Пожалуйста, оцените Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5

Данный проект электроснабжения офиса предназначен для инженеров-проектировщиков строительно-монтажных и электромонтажных организаций, монтажников распределительных щитов и электриков, работающих на объектах жилого и коммерческого секторов рынка.

Типовое решение, представленное в материале, может быть взято за основу для Вашего конкретного рабочего проекта, а электрические схемы и компоновки электрощита помогут электрикам квалифицировано и качественно осуществить монтаж оборудования.

Для дизайнеров, предлагающих своим заказчикам не просто дизайн проект помещения, а также и реализацию проекта «под ключ» в сотрудничестве со строительными и монтажными бригадами, статья подскажет, как правильно подготовить смету с ориентацией на бюджет электрической части проекта.

Менеджерам электротехнических компаний, заинтересованным в более профессиональной работе со своими клиентами, статья послужит инструментом дополнительной аргументации.

Данный материал призван помочь с подбором электротехнического оборудования:
– распределительных щитков, автоматических выключателей, УЗО, УЗИП, контакторов, автоматов защиты двигателей, реле неприоритетных нагрузок и т.п.,
– источников бесперебойного питания,
– кабель-каналов, компонентов слаботочной сети, оборудования для организации рабочих мест.
– электроустановочных изделий различных серий.

Проект электроснабжения офиса выполнен максимально приближенным к реальности — с учетом бюджета, применено актуальное оборудование и новые решения Legrand.

Проект включает в себя:
– планы помещений со всеми необходимыми обозначениями,
– трассировку силовых, розеточных, осветительных групп электроснабжения.
– распределение слаботочной сети.
– схемы распределительных щитов.
– схемы подключения электрооборудования,
– спецификацию электрооборудования проекта.

Электропроект выполнен в соответствии с действующими нормативными и регламентирующими документами (ТР ТС. ГОСТ-Р. ПУЭ. СНиП и др.).

Для обеспечения селективности при сверхтоках, в качестве вводного аппарата в распределительном щите XL3160 установлен автоматический выключатель в литом корпусе серии DRX.

Для резервного питания сервера и компьютеров сотрудников, предусмотрен ИБП мощностью 10 кВт.

Защита групповых цепей от перегрузок, коротких замыканий и дифференциальных токов реализована с помощью модульного оборудования серии DX3.

Нормальный температурный режим и воздухообмен в помещениях обеспечивается с помощью централизованной системы кондиционирования и канального вентилятора с автоматическим выключателем МРХ.

При возникновении пожара и срабатывании пожарной сигнализации, система кондиционирования и вентиляция автоматически отключаются посредством независимых расцепителей, установленных на соответствующих автоматических выключателях.

Для питания компьютеров и подключения их к информационной сети, на рабочих местах предусмотрены соответствующие розетки, установленные в кабельные каналы DLP и мини-колонну.

Потребители, находящиеся в нерабочее время в режиме standby (например, кулер для воды, принтеры, копировальная техника подключаются к сети через «зеленые» розетки.

Розетки управляются контактором по сигналам программируемого реле. Таким образом, в ночное время, в выходные и праздничные дни эти потребители полностью обесточены и энергопотребление минимизируется.

Электроустановочное оборудование представлено на примере серии Mosaic белого цвета.

Консультация специалиста

Понравился материал? поделись им.

Jelektrik.By

Статьи

Советы Электрика

11 января 2023

Добавить комментарий

Rating: ( 23 Ratings )

Электропроводка Электрические розетки 120 и 240 В

» Домашняя электропроводка » Справочник по электропроводке
» Как подключить настенную розетку
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: полностью объясненных фотографий и схем подключения электрических розеток с требованиями к кодам для большинства новых или реконструируемых проектов, охватывающих розетки на 120 В для цепей специального и общего назначения и розетки на 240 В для специальных цепей, используемых для крупных приборов и оборудования.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Аккуратно и легко ориентироваться. Джеймс из Северного Манчестера, Индиана

Подключение розеток 120 В и розеток 240 В для домашних электрических цепей

Видео по электромонтажу Электропроводка розетки, Как подключить розетку ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Электропроводка электрических розеток для Range и Dryer Power Розетки в версиях для монтажа заподлицо, на поверхности и на панели оснащены двойными контактами из толстого провода из медного сплава. Для обеспечения правильного подключения клеммы имеют идентификационную маркировку. 9№ 0006

Розетки для скрытого монтажа подходят для широкого спектра настенных панелей и монтажного оборудования. Новые нормативные требования к 4-проводным розеткам на 220 и 240 В для сушилок для белья предусматривают наличие обязательного отдельного нулевого провода.

Существует много путаницы в отношении того, что делать с подключением электропроводки с 3-проводной вилкой и 4-проводной вилкой. Это обсуждается и показано на схемах подключения на страницах, ссылки на которые приведены справа.

стиль=”очистить: слева”>

Электропроводка для розеток 120 В

Розетки GFI и GFCI
Розетка для посудомоечной машины
Розетка для отходов
Электрические розетки AFCI для спальни
Розетки с выключателем

2
9 Розетки с выключателем

2

Электропроводка для розеток 240 В

Электропроводка электрических розеток для Range и Dryer Power Розетки в версиях для монтажа заподлицо, на поверхности и на панели оснащены двойными контактами из толстого провода из медного сплава.

Для обеспечения правильного подключения клеммы имеют идентификационную маркировку. Розетки для скрытого монтажа подходят для широкого спектра настенных панелей и монтажного оборудования.

Новые кодовые требования к 4-проводным розеткам 220 В и 240 В для сушилок для белья предусматривают наличие обязательного отдельного нейтрального провода.

Много путаницы в отношении того, что делать с подключением электропроводки с 3-проводной вилкой и 4-проводной вилкой. Это обсуждается и показано на схемах подключения на страницах, ссылки на которые приведены справа.

стиль=”очистить: слева”>

Розетки 240 В

РОЗЕТКИ ДЛЯ ПИТАНИЯ И СУШИЛКИ

Электрические розетки для кухонной плиты и духовки

Электрические розетки сушилок для белья

ПРИМЕЧАНИЕ. Домашние розетки на 220 и 240 вольт одинаковы.

В новых домах есть несколько 4-проводных цепей, рассчитанных на 120/240 Вольт, которые типичны для электрической сушилки и электрической плиты.

В старых домах вы обнаружите, что сушилка или плита могут иметь старые 3-проводные цепи, которые обычно называют цепями на 220 вольт.

стиль=”очистить: слева”>

Подробнее о розетках

Дискуссии о Разводка электрических розеток Модернизация электрической проводки розетки Уильям, из Виннипега, МБ, Канада спрашивает: Привет, я занимаюсь электрикой в ​​доме, которому более 100 лет. Мне было интересно, могу ли я использовать существующий двухжильный кабель, подключенный к розеткам с двумя контактами, для подачи питания на новые розетки с заземлением. Ответ Дэйва: Уильям, нет, не следует использовать существующий 2-жильный кабель для подключения к заземленным розеткам, за исключением случаев, когда в розетке имеется внешний или отдельный заземляющий провод. лучше всего заменить старый 2-жильный незаземленный кабель новым 3-жильным кабелем с заземляющим проводом. Новый электрический кабель следует прокладывать, начиная с электрической панели, где заземляющий провод может быть соединен с основной клеммой заземления или системой. Наружная розетка Алан спрашивает: Я устанавливаю наружную розетку. Это тот, у которого шест воткнут в землю. Вопрос, который я получаю, заключается в том, насколько глубоко должен быть полюс в земле, чтобы соответствовать коду. Последний человек сделал очень плохую работу, и это нужно полностью переделать. Я просто хочу убедиться, что на этот раз все правильно. Ответ Дэйва: Алан, это будет зависеть от типа поддержки, которая будет использоваться. Например, стойка, обработанная давлением, может подойти, если она находится на глубине 18 дюймов в почве или на глубине 12 дюймов в бетонном основании. Следует учитывать вспомогательный материал и окружающую среду. Блокировка проводки — коммутация розеток Дэн спрашивает: Я живу в хорошем комплексе; ребята, которые ремонтируют вещи, на самом деле не знают, что они делают, поэтому я обычно просто делаю ремонт сам. Есть выключатель света, который управляет всеми четырьмя вилками двух разных розеток. Как я могу заставить переключатель управлять только одной вилкой или даже одной розеткой? Спасибо. Ответ Дейва: Дэн, это будет зависеть от того, где находится источник питания, причем источник питания должен быть как горячим, так и нейтральным. Если источник питания находится в розетках, то розетки можно переделать так, чтобы они были все время горячими, но если источник питания находится в настенном выключателе, то преобразование может быть невозможно без установки дополнительного кабеля. Просто все зависит от того, как установлены розетки и проводка выключателя. Последние вопросы и комментарии Как подключить розетку к выключателю Проводка Электрическая розетка для дома, Домашняя электрика, проводка которой включает в себя розетки и розетки на 110 вольт, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома. Метод заземления для цепи дополнительной панели Соединяется ли заземление розетки с изолированным заземлением или с нейтралью в подпанели… Как добавить розетку к существующей электропроводке? Джон во Флориде спрашивает; Как я могу добавить еще одну электрическую розетку? Существующая световая и розетка Дебби из Массачусетса спрашивает: У меня есть существующий свет, управляемый выключателем. Как я могу удлинить проводку для новой розетки с выключателем? Идентификация проводки электрической розетки У меня есть электрическая розетка с 1 белым проводом и 2 черными проводами. Все остальные мои розетки имеют 2 и 2. Это безопасно? Подключение электрических розеток в спальне Сколько розеток лучше для спальни 10 х 10 и расположение розеток из соображений безопасности… Подробнее см. в списке категорий вопросов по электротехнике. Вопросы об электрических розетках Вопрос от Фрэнка из Финдли, штат Огайо: Почему у меня низкое напряжение в настенной электрической розетке? В схеме моей спальни, если я включу пылесос на 12 ампер, это вызовет коричневое свечение в комнате. Сам выключатель на 15 ампер. Эта цепь также влияет на мою цепь холодильника и приводит к тому, что холодильник тоже по существу выключается, но это на своей собственной цепи. Также не будут работать электрическая плита и водонагреватель, а также вывоз мусора. Если вы включите мусоропровод, он фактически обесточит цепь освещения в спальне. Это не влияет ни на одну другую цепь, а только на эту. Я измерил все вилки и получил 120 В переменного тока. Я также измерил входящую мощность в коробку, и оба горячих провода имеют напряжение 120 В переменного тока. Если я подключу пылесос к розетке и включу его, я получу показание 59. VAC от розетки в номере и от холодильника. Я поменял предохранители и до сих пор так делает. Я пытаюсь понять, что может быть причиной этого. Ответ Дэйва: Причина низкого напряжения в цепи электрической розетки Низкое значение напряжения, а также неправильная работа других цепей и устройств в доме обычно вызваны потерей связи одного из основных силовых компонентов в электрической системе дома. Обычно это происходит из-за ухудшения электрического соединения или неисправности компонента, который вышел из строя и вызывает состояние обратной связи низкого напряжения. Это потенциально серьезное состояние, которое может привести к повреждению, поэтому проблема должна быть выявлена ​​и устранена квалифицированным электриком или подрядчиком по электротехнике как можно скорее.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, так что я могу помочь вам правильно подключить! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает в себя: Проводные выходы GFCI Электрические схемы. Электропроводка 3-жильный и 4-жильный шнур сушилки и розетка сушилки Устранение неполадок и ремонт электропроводки Проводка Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=”clear: left”> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=”очистить: слева”>

СВЯЗАННЫЕ Подробнее об электрических розетках Почему не работает светильник в ванной? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Причины гудения, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Конфорки электрической плиты не нагреваются Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY. Что делать с заземляющим проводом Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода. Как подключить плиту для 3-х и 4-х проводных шнуров Я подключил свою 3-х проводную электрическую плиту на 40 ампер, и электрические горелки включились, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты. Подключение 4-жильного шнура к 3-проводной розетке Видео Могу ли я установить 3-проводной шнур на новую плиту и привязать нейтраль и землю к клеммам плиты? Проводка заземления и нейтрали для диапазона 220 вольт. 220 Электропроводка воздушного компрессора на 240 В Как подключить воздушный компрессор на 220 В и переключатель управления: Для подключения стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для земли. электрические розетки – 1859

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Подключение трехпозиционных переключателей.

Часть 1

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения выключателей света
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Схемы подключения 3-ходового переключателя

Схемы 3-ходового переключателя №1, №2 и №3

Резюме: Ключ к проводке трехпозиционного переключателя зависит от двух основных факторов. Эти первые три схемы подключения в этой серии помогут вам определить подачу питания и проводку переключателя, ведущую к осветительному прибору.

Узнайте, чем делятся другие, на Спросите электрика:
Очень нравится. Ты уже выручал меня. Я ценю ваши услуги. Эрик из Ньюбери, Вермонт

Схемы подключения 3-ходового переключателя

Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Ключ к проводке трехпозиционного переключателя:

Подача питания и ножка переключателя, ведущая к приспособлениям обычно по одному в каждом месте переключателя крепятся к винту клемма находится на одном конце коммутатора сама по себе. Этот терминал обычно идентифицируется винтом более темного цвета.

Пара винтов клеммы на противоположном конце переключателя предназначены для пары провода, известные как «путешественники» (также известные как «жокеи»).

“Путешественники” фактически передают электричество между два 3-позиционных переключателя, а также 4-позиционные переключатели, показанные на схемы 4-ходового переключения.

стиль=”очистить: слева”>

Чтобы проиллюстрировать проводку этих 3-позиционных переключателей, распределительные коробки и распределительные коробки не показаны, но очевидно, что они необходимы для каждого приложения. На этих схемах показано использование метода подключения Type-NM. Электрическая проводка и заземляющий провод Заземляющий провод также требуется для всех применений. Заземляющие проводники всегда соединены вместе, чтобы обеспечить целостность пути заземления. Если вы используете металлические коробки, заземляющий проводник должен быть прикреплен к каждой коробке с помощью заземляющего винта с резьбой или прилагаемого приспособления. Корпуса выключателей с заземляющим винтом прикрепляются к заземляющему проводнику по мере необходимости.

Электропроводка трехпозиционного выключателя освещения

3-ходовое переключение обеспечивает переключение из двух мест

3-ходовой переключатель На приведенной выше схеме № 1 показано, что источник питания электрической цепи расположен на левой стороне коробки 3-ходового переключателя. Провода кабеля ведут ко второму 3-позиционному распределительному щитку с правой стороны.

3-позиционный переключатель На приведенной выше схеме № 2 показано, что источник питания электрической цепи входит в коробку светильника. Белый провод кабельной разводки помечен черной изолентой, и идет к выключателю. Другой конец этого провода подключается к черному проводу светильника в корпусе светильника. Белый провод, помеченный черной лентой, становится ножкой выключателя под напряжением.

3-ходовой переключатель Схема подключения № 3 выше показывает источник питания электрической цепи, расположенный в правом 3-ходовом переключателе, и этот переключатель также имеет кабель, который идет к осветительному прибору.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Посмотрите, как правильно подключить проводку! Узнайте больше о подключении розеток Полное руководство по электропроводке дома Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает: Методы для домашней электрической проводки Типы выключателей света и управления освещением. Как они проводны Диаграммы подключения для выключателей света . Диммерные выключатели Как сделать светильники своими руками ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «

Подробнее о подключении трехходовых переключателей

Часто задаваемые вопросы Подробнее о подключении трехходовых переключателей Фиксация проводки трехходового выключателя освещения Как подсоединить провода к 3-позиционным выключателям света — Оба переключателя должны быть 3-позиционными, между ними должна быть установлена ​​соответствующая проводка, например, 3-жильный кабель. Как установить трехпозиционные переключатели Схемы подключения трехпозиционных переключателей Добавление новых индикаторов к 3-позиционным переключателям Подключение трехпозиционных выключателей — при добавлении дополнительного освещения к существующей конфигурации трехпозиционного выключателя единственным местом, к которому могут быть подключены дополнительные светильники, является существующий светильник или распределительная коробка, к которой подключен существующий светильник. Замена и подключение трехпозиционных переключателей Как подключить трехпозиционные выключатели с монтажными соединениями и схемами подключения. Электропроводка для светильников и трехпозиционных выключателей Как подключить трехпозиционные переключатели: распространенные проблемы при подключении трехпозиционных переключателей, проводные соединения для трехходовых переключателей. Как подключить потолочный вентилятор и светильник Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора. Подключение 3-позиционных переключателей и диммерных переключателей Как подключаются трехпозиционные переключатели? Ключ к проводке 3-ходового переключателя и 3-ходового диммера, основные конфигурации проводки для 3-ходового переключателя. Схемы 3-позиционных переключателей, чтобы ваше освещение работало уже сегодня Подключение трехпозиционного переключателя. Подключение трехпозиционного переключателя может быть сложным, но как только вы увидите, как должны быть подключены трехпозиционные переключатели, вы поймете, что ваши переключатели могут быть подключены и работать в кратчайшие сроки. Как осветить темный коридор У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор. Как управлять освещением дорожек Вопрос: Я пытаюсь управлять освещением дорожки с помощью датчика движения. Подробнее см. в списке категорий вопросов по электротехнике.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=”clear: left”> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=”очистить: слева”>

СВЯЗАННЫЕ Подробнее о 3-позиционном переключателе Как установить 3-позиционный датчик движения Как установить однополюсный датчик движения вместо существующего трехпозиционного переключателя? Подключение 3-позиционного переключателя движения. Датчики присутствия 3-позиционные и 4-позиционные переключатели Как подключить датчик движения для управления освещением? Как подключить 3-позиционные и 4-позиционные датчики присутствия для замены существующих 3-позиционных переключателей. Причины задержки освещения или переключения Почему возникает задержка при включении выключателя света? Почему у светильника или выключателя может быть задержка при включении. Как подключить потолочный вентилятор и светильник Как подключить потолочный вентилятор и светильник? Цепной выключатель для светильника потолочного вентилятора и конденсатор двигателя вентилятора. Таймеры и электропроводка выключателя света Электропроводка выключателя света — я пытаюсь заменить однополюсный выключатель света таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому свету: Как подключить Таймер для освещения. Как удлинить электрическую проводку для выключателя света Проводка выключателя света – Как добавить электрическую проводку для розетки и выключателя света и удлинить электрическую проводку для розетки и выключателя света. Вопрос по электрике Что такое трехпозиционный переключатель Когда необходимо включить или выключить светильник из двух мест, используются два трехпозиционных переключателя. Типичным приложением будет… Как починить 3-позиционные переключатели Распространенные проблемы с 3-позиционными переключателями и способы их устранения: базовый метод подключения 3-позиционных переключателей, 3-жильный кабель соединяет переключатели, простые для понимания схемы 3-позиционных переключателей. 3-позиционный переключатель – 1495

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Поделиться Вам может понравится Связать коврик своими руками: 12 необычных идей как сделать коврики из старых вещей 13.10.2002 Теплые плинтуса водяные: Тёплый плинтус водяной: полная инструкция по монтажу 03.09.2023 Ламинат красивый: ЛАМИНАТ – цены, каталог | Купить ламинат в интернет-магазине «Пол вам в дом» (Москва), недорого 15.01.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
