пошаговые примеры разводки, монтажа и подключения


Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

  • 1 Особенности проводки в новых домах
  • 2 Зачем делать проект электропроводки в квартире
  • 3 Принцип разделения внутриквартирной сети – зачем это нужно
  • 4 Линия для освещения
    • 4.1 Мощная бытовая техника
    • 4.2 Кухонные приборы
    • 4.3 Помещения с повышенной влажностью
  • 5 Варианты схем электрической проводки для квартир
    • 5. 1 Однокомнатная квартира
    • 5.2 Многокомнатные квартиры квартира
  • 6 Параметры электрической сети
    • 6.1 Расчет рабочих нагрузок сети
  • 7 Прокладка электропроводки в квартире своими руками
  • 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.
  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

  • Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.
Распределительная коробка на стене в прихожей
  • Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.
Отдельная розетка под стиральную машинку
  • Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
  • Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.
Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

  1. Сеть розеток рекомендуется делить на группы по комнатам.
  2. Также поступают и с системой освещения.
  3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
  4. Отдельно подключается санузел.
Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

  1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
  2. Без проблем внутреннюю сеть можно дополнительно расширить.
  3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
  4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

  1. Она подойдет для любого стиля интерьера.
  2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
  3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

  1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

    Такая прокладка кабеля не допускается

  2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
  3. По возможности старайтесь не использовать последовательное подключение розеток.
  4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
  5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

    По доскам кабель прокладывается в металлической гофре.

  6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
  7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

    Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка


схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

  • Отличительные черты современной электропроводки
  • Для чего нужна схема разводки?
  • Разделение электропроводки на группы (линии)
    • Стационарная бытовая техника
    • Выделенная линия для кухни
    • Одна или несколько осветительных групп?
    • Помещения с повышенной влажностью
  • Обзор схем электропроводки для жилых помещений
    • Вариант #1: однокомнатное жилье или студия
    • Вариант #2: 2-, 3-комнатная квартира
  • Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

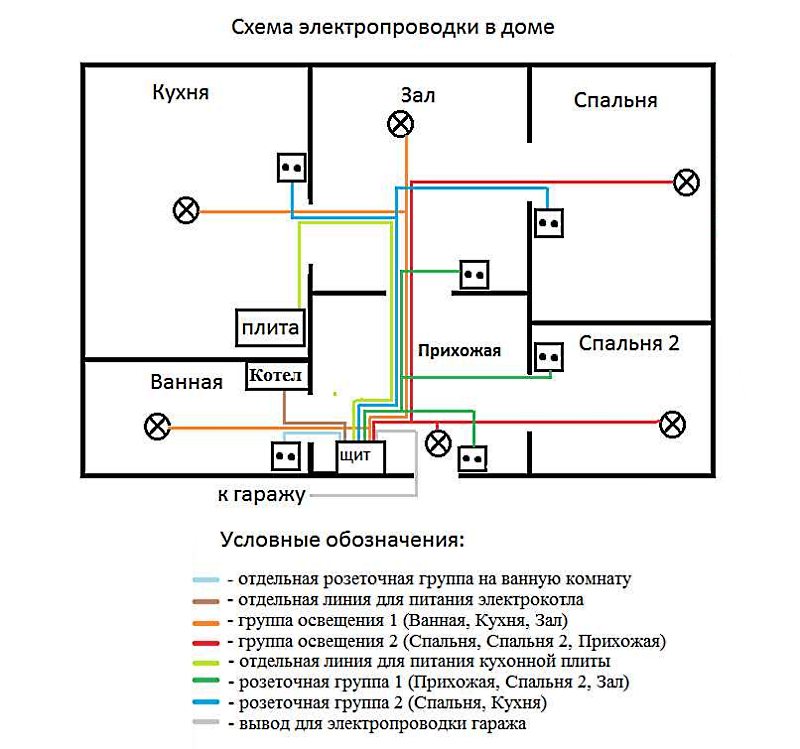

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей

Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку

Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери

Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

  • выбрать основные параметры электрической сети;
  • рассчитать нагрузку, подобрать кабель и УЗО;
  • выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

  • возможность установки после или во время ремонтных работ;
  • быстрый монтаж;
  • в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

  • предъявляются не такие строгие требования к параметрам и условиям монтажа;
  • увеличиваются допуски к номинально разрешенным токам;
  • сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

  • розеточную сеть лучше разделить на несколько групп – по количеству комнат;
  • осветительную систему также необходимо разделить по комнатам;
  • для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
  • если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Схема электропроводки в квартире: разводка электрики для разных помещений. Схемы разводки электропроводки в квартире

Особенности подготовки

Прежде чем начинать проектировать схему электропроводки в частном или многоквартирном доме, офисе или ином помещении, нелишним будет хорошенько подумать. Главная проблема, с которой сталкивается большинство людей, это слабое представление о размещении розеток, выключателей и других точек.

Стоит лишь обрисовать возможную распространённую ситуацию, и становится понятным, почему так важно уже на этапе проектирования особое внимание уделять мельчайшим деталям. Допустим, проводка проложена, всё подключено и сделан косметический ремонт помещения. Самое время устанавливать и располагать мебель. Но оказывается, что одна розетка прячется за шкаф, другая — за диван.

Зато там, где расположена различная техника, напротив, розеток нет. И что же в таком случае делать? Тянуть удлинители? Но это не только испортит внешний вид нового жилища, но и создаст массу неудобств. Особенно хорошо всё почувствуется, когда пару-тройку раз придётся зацепиться за протянутые по всему дому провода. Но избежать подобных ситуаций вполне возможно, если уже на этапе создания проекта учесть расположение мебели, техники и некоторые другие нюансы.

Планирование домашней электрики

Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.
Рис. 1. Пример схемы электроснабжения квартиры

Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.

Силовая часть

Силовая часть электросети включает в себя мощное оборудование, применяемое в квартире: духовые шкафы, печи, нагревательные баки, кондиционеры. Для их подключения выделяют отдельные мощные линии, защищаемые отдельными защитными автоматами (УЗО). Такой способ проектирования позволит более безопасно эксплуатировать технику в квартире и более эффективно производить ремонтные работы в сетях электропроводки.

Осветительная часть

Следующий блок электрической схемы квартиры – осветительная часть. Здесь есть два варианта проектирования:

  • одна группа;
  • несколько групп осветительной техники.

Первый тип схемы используют в небольших по площади помещениях, оснащаемых относительно малым количеством приборов освещения. Второй метод цепи освещения более распространен. Пример такого подключения приведен на рисунке 2.
Рис. 2. Схема проектирования нескольких групп освещения в квартире

Если в комнате, кроме элементов освещения, есть необходимость использования блоков питания, трансформаторов, их также рекомендуют включать отдельным электрическим контуром с отдельным УЗО.

Крупная бытовая техника

В любой квартире место, где сконцентрировано большое количество бытовых приборов, это кухня. Большинство из них продолжают работать тогда, когда человек непосредственно не использует их. Это холодильник, электрическая плита, хлебопечь, другое. Для корректной работы техники и постоянной защиты сети от перегрузок и короткого замыкания специалисты при разработке схемы электросети квартиры рекомендуют выделять отдельную линию. Такие подключения выполняют прокладкой электропроводки увеличенного сечения и установкой УЗО высокой степени нагрузки.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.
Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:Галерея изображенийФото из Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа) 1 группа – мощная бытовая техника2 группа – кухонная линия3 группа – ванная и туалет4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:Галерея изображенийФото из Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав Правило 1 – установка распределительной коробкиПравило 2 – монтаж розеток для электроприборовПравило 3 – место установки выключателяПравило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора влагозащищенных розеток для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Создание схемы

Когда же всё просчитано, то можно переходить к составлению самой схемы. И здесь понадобятся цветные карандаши, ручки или маркеры, лист бумаги и линейка.

Конечно, если уже есть опыт создания подобных схем, то вполне можно обойтись просто ручкой и листком бумаги, но для менее опытных людей лучше всё же воспользоваться несколькими цветами, чтобы в процессе было проще понимать, что и где находится.

Составляем план электрики: обозначение электрики на чертежах

Первое, что придется освоить, это условные обозначения:

Еще до начала работ необходимо четко представлять, где будут располагаться выключателя, розетки и светильники. От этого будет зависеть, насколько функциональной будет электрика. Если не продумать хорошо это вопрос, то может оказаться, что часть розеток или выключателей окажутся загроможденными мебелью и придется раскидывать удлинители по всей квартире. Кроме того, необходимо продумать, какую технику вы планируете приобрести, чтобы предусмотреть достаточное количество розеток. Обсуждение этого вопроса в кругу домашних не будет лишним.

Читайте также: Подключение розетки к автомату в щитке

На следующем этапе приступаем к изложению своих планов на бумаге. Для этого необходимо нарисовать план квартиры в масштабе (с окнами и дверными проемами) в двух экземплярах. Можно воспользоваться техническим паспортом или произвести замеры по месту.

Технический паспорт квартиры – это документ, который можно заказать в Бюро технической инвентаризации. В нем присутствует план квартиры с нанесенными размерами.

Далее наносим на план №1 мебель и технику, закрашивая сплошным те предметы, которые требуют подключения к электричеству.

Далее приступаем к нанесению на схему №2 объектов электропроводки: розеток, выключателей, светильников, распределительного щита, сопоставляя их со схемой №2. Основная задача, которая стоит на этом этапе, – определение места установки всех элементов.

Для того чтобы упростить задачу, все точки подключения разбиваются на отдельные группы:

  • Освещение кухни и коридора
  • Освещение ванной и туалета
  • Освещение жилых комнат
  • Розетки кухни
  • Розетки коридора и жилых комнат
  • Подключение электроплиты
  • Подключение кондиционера

При разбитии точек подключения на группы важно уяснить один момент: чем тщательнее проработать этот вопрос, тем меньше будут затраты на материалы.

Для снижения затрат на монтаж электрики, провода можно проложить в полах, подвесных потолках и гипсокартонных стенах. На схеме такое подключение обычно отмечают пунктирной линией.

При размещении выключателей важно ориентироваться на расположение петлей на дверях. Выключатель следует располагать с противоположной от места крепления петлей двери стороны, чтобы, заходя или выходя из комнаты, было удобно им пользоваться. Соответственно сами выключатели устанавливаются внутри помещений. Исключение составляют помещения с высокой влажностью (ванная и туалет), на которые их устанавливают снаружи.

Хотя четких требований на каком расстоянии от потолка и полов прокладывается кабель и устанавливаются выключатели и розетки не существует, на основании опыта проведения подобных работ можно дать следующие рекомендации:

  • Провода по потолку прокладывается строго перпендикулярно стенам, по стенам – строго вертикально (при опускании к розеткам и выключателям) или горизонтально (при прокладке линии). Благодаря этому снижается риск случайного повреждения проводки при проведении ремонта.
  • Прокладка провода по стене осуществляется на расстоянии 200 мм от потолка
  • Розетки располагают на расстоянии 300 мм от пола, 100 мм от поверхности кухонной столешницы (снижает риск попадание воды).
  • Выключатели располагают на уровне дверной ручки.

Составление схемы разводки электропроводки

Разводка электрики в квартире начинается с составления плана разводки сети. Монтаж электропроводки по имеющемуся расчетному чертежу выполнять гораздо проще и целесообразнее по ряду преимуществ:

  • схема электросети позволит заранее спланировать необходимое оборудование и средства;
  • наличие схемы позволит точно определить мощность входного ввода;
  • чертеж дает понимание монтажному персоналу о потенциально пожароопасных узлах проводки для принятия мер по их перепланировании или принятия дополнительных мер безопасности;
  • схема позволит выполнить монтаж планово, с проверкой завершения полного цикла.

Примеры схем для однокомнатной квартиры

Электротехники считают, что если суммарная нагрузка на электросеть квартиры не превышает показатель 25 А, то есть возможность и даже целесообразность по стоимости выполнить планировку сети одним контуром на один автомат. Такой способ – типичная типовая схема прошлого, когда в контур включены были осветительные элементы с силовыми розетками. Сегодня от этих приемов отошли и монтаж ведут по независимым отдельным контурам. Пример проводки однокомнатной квартиры приведен на рисунке 3.
Рис. 3. Схема электроснабжения однокомнатной квартиры

На чертеже видно грамотное распределение нагрузки сети однокомнатной квартиры на несколько отдельных контуров со своими УЗО. Такая система обеспечит безаварийную работу проводи и корректную работу оборудования без посадки напряжения.

Для двухкомнатной квартиры

Отличие чертежа для работ по монтажу снабжения двухкомнатной квартиры от однокомнатной состоит в большем количестве контуров в плане разводки. Здесь возможны некоторые компоновки. На рисунке 4 приведен пример такой схемы.
Рис. 4. Схема электроснабжения двухкомнатной квартиры

На примере наглядно видны несколько контуров освещения, а также отдельно выделенные защищенные цепи для кухни, комнат и другого мощного оборудования.

Для трехкомнатной квартиры

На рисунке 5 приведен пример чертежа, который часто применяют для квартир с количеством комнат три и более, где из одного распределительного щита будет выходить уже довольно большое количество проводников.
Рисунок 5. Пример схемы электроснабжения для трехкомнатной квартиры

Особенность данного варианта – это отдельные контуры, заключенные в отдельные блоки со своей защитой. В данном примере 2 блока (25 А и 40 А соответственно). Такой способ позволяет разделить зоны кабельной продукции, делает систему более удобной и практичной.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм2 для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм2.

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

  • Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.
  • DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
  • Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
  • Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
  • Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
  • Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
  • Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т. к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Далее от выключателя до коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

Трассы прокладки кабелей и проводов

После определения места установки светильников, выключателей и розеток, необходимо составить схему маршрутов электропроводки, эта фаза проектирования является главной частью работы. Схема и монтаж проводки значительно упрощается в том случае, если в своем доме или квартире обустроены подвесные потолки. В этом случае провода укладываются в гофротрубах и крепятся к черновому потолку.

С целью экономии провода маршруты проводки выбираются по кратчайшему расстоянию. В штробы под штукатурку укладывается провод, соединяющий распределительные коробки с выключателями и розетками. При стандартном варианте обустройства потолков электропроводка укладывается в предварительно пробитые штробы по стенам помещения. Для подключения осветительных приборов провод пропускается по каналам потолочных перекрытий. Пример прокладки кабельной линии, в соответствии с существующими нормами, предоставлен на схеме:

Составление плана маршрута электропроводки надо начинать с самой дальней точки электрической сети. В данном случае это будет двойная розетка в зале, ее необходимо соединить с распределительной коробкой, которую целесообразно установить у входа в помещение. Затем на схему наносится маршрут прохождения провода, подключающего вторую розетку.

Сеть освещения будет состоять из проводов, первый из которых проходит от коробки до выключателя, второй, подключенный к потолочному светильнику, уложен в канале плиты перекрытия. Распределительная коробка в зале получает электропитание по двум проводам от распределительного щита, установленного в прихожей. Также необходимо предусмотреть заземление в квартире, если это возможно. В этом случае проводка будет трехжильной.

По такому принципу надо составить схему прокладки проводки в остальных комнатах. Для полноты картины можно предположить, что на кухне смонтирован подвесной потолок. В этом случае электропроводка будет проложена в гофротрубах, закрепленной дюбель гвоздями к бетонной плите перекрытия, маршруты ее прокладки будут выбраны с учетом кратчайшего расстояния. Спуски к электрофурнитуре будут выполнены под штукатуркой.

Не следует забывать, что электроснабжение помещений производится как минимум двумя группами проводов, один из которых обеспечивает питание силовой сети, другой предназначен для сети освещения. Более подробно о том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.

Можно существенно сэкономить, если розетки соединять меду собой «шлейфом», минуя распредкоробки. Опытные электромонтеры не рекомендуют практиковать данный способ подключения, вследствие возникновения большой токовой нагрузки на розетках. К тому же при применении такого способа подключения выход из строя одной розетки может вызвать обесточивание всей силовой сети.

В заключении, на основании готовой и правильно составленной схемы, производится расчет необходимого метража проводки и сечения проводов, необходимого количества розеток, выключателей и распределительных коробок. Сечение проводников подбирается из расчета предполагаемой токовой нагрузки потребителей. О том, как рассчитать сечения кабеля, мы рассказывали в отдельной статье.

Также рекомендуем просмотреть видео, на которых наглядно рассмотрены этапы составления схемы проводки, а также примеры готовых проектов:

Теперь вы знаете, как должно осуществляться составление схемы электропроводки в квартире и частном доме. Как вы видите, чтобы самостоятельно составить план разводки кабеля и установки электрофурнитуры, нужно изучить все нюансы, которых достаточно много!

Источники:

  • https://rusenergetics.ru/raboty/sxema-elektroprovodki
  • https://www.asutpp.ru/razvodka-elektriki-v-kvartire.html
  • https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
  • https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html
  • http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-narisovat-plan-elektriki-v-kvartire/
  • https://YaElectrik.ru/elektroprovodka/elektroprovodka-v-kvartire
  • https://StroySoveti.ru/provodka/kak-sostavit-shemu-elektroprovodki-v-kvartire-ili-dome. html
  • https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html

Руководство по монтажным схемам | Семейный мастер на все руки

У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.

Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.

«Конечно, я уже видел их раньше», — сказал я нетерпеливо. К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»

Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?

Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?

Давайте пройдемся по ним вместе.

На этой странице

Что такое электрическая схема?

Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.

Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в помещении КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.

Более сложные системы, такие как кабинет КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.

Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и концепциями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.

Для чего используется электрическая схема?

Схема соединений представляет собой сложную информацию, представленную в удобном визуальном графическом виде. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.

Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.

Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.

Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.

Как читать электрические схемы

Сначала найдите ориентир. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие – к оборудованию HVAC и освещению.

Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не сращивайте их.

На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.

На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.

Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.

Типы схем подключения

Существует три основных типа схем подключения:

  • Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, изображающими провода. На электрических схемах показаны конкретные электрические соединения.
  • Иллюстрированный
    : Показывает, как компоненты связаны с другими в той же цепи, но содержит менее подробную информацию об электрических соединениях.
  • Схема : представляет поток электричества через цепь и ее компоненты. Нарисован стандартными символами.

Домовладельцы, выполняющие электромонтажные работы своими руками, скорее всего, обратятся к основным схемам электропроводки и графическим схемам, обычно включенным в инструкции к электрическим устройствам.

Популярные видео

Схемы и руководства по монтажу электропроводки

Схемы и учебные пособия по базовой электропроводке дома
  • Различные типы систем электропроводки и методы монтажа электропроводки
  • Цветовые коды электрических проводов для переменного и постоянного тока — NEC и IEC
  • Как подключить переключатели последовательно?
  • Как подключить переключатели параллельно?
  • Как подключить лампы последовательно?
  • Как подключить лампы параллельно?
  • Какая лампочка светится ярче при последовательном и параллельном соединении и почему?
  • Как управлять лампой с помощью одностороннего или одностороннего переключателя?
  • Как управлять каждой лампой с помощью отдельного включения в параллельной цепи освещения?
  • Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
  • 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
  • Как управлять одной лампой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключателей?
  • Что такое промежуточный выключатель, его конструкция, работа и применение в различных цепях электропроводки?
  • Схема подключения системы автоматического ИБП для дома или офиса
  • Схема электрических соединений системы автоматического ИБП для дома или офиса (новый дизайн с одним проводом под напряжением)
  • Схема подключения системы автоматического ИБП в случае, если некоторые элементы зависят от ИБП, а остальные зависят от основного питания в офисе или дома.
  • Схема подключения ручного ИБП с системой переключателя.
  • Фактор разнообразия при монтаже электропроводки
  • Как подключить однофазный счетчик электроэнергии (цифровой или аналоговый счетчик энергии) от источника питания к главному распределительному щиту (MDB)?
  • Как подключить трехфазный счетчик электроэнергии от источника питания к главному распределительному щиту?
  • Как определить размер и количество потолочных вентиляторов в комнате?
  • Как рассчитать количество люминесцентных ламп в последней подцепи?
  • Как рассчитать количество ламп накаливания в последней подцепи?
  • Какие возражения против последовательного соединения ламп в цепи домашнего освещения?
  • Как подключить потолочный вентилятор? Проводка диммерного переключателя и пульта дистанционного управления – 5 способов
  • Как заменить конденсатор потолочного вентилятора? – 3 способа.
  • Метод запуска трехфазного двигателя по схеме «звезда-треугольник» (Y-Δ) с помощью автоматического пускателя по схеме «звезда-треугольник» с таймером.
  • Электрическая схема воздухоохладителя помещения № 1
  • Схема подключения воздухоохладителя помещения № 2. (с маркировкой и установкой конденсатора)
  • Осветительные нагрузки, соединенные по схеме «звезда» и «треугольник» — установка электропроводки
  • Как определить размер генератора? Портативный, резервный и резервный для домашних и коммерческих приложений
  • Как подключить портативный генератор к домашней системе электроснабжения (три способа)
  • Основные электротехнические инструменты и их использование
  • Проверка электрических и электронных компонентов и устройств с помощью мультиметра
  • 10+ инструментов проектирования и моделирования для инженеров-электриков/электронщиков онлайн
  • 15 обязательных приложений Android для инженеров-электриков и электронщиков и студентов
  • Почему переменный ток измеряется в тоннах, а не в кВт или кВА? Руководство по кондиционерам и холодильным установкам
  • Работа и конструкция тестера электрических фаз или линий
  • Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?
  • Как найти напряжение и силу тока выключателя, вилки, розетки и розетки?
  • Как найти подходящий размер кабеля и провода для монтажа электропроводки — примеры решений NEC и IEC
  • Как найти правильный размер автоматического выключателя?

Центр нагрузки, панели и распределительные щиты Учебники по подключению

NEC – США

  • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
  • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
  • Как определить правильный размер подпанели?
  • Как подключить субпанель? Установка главного наконечника для 120/240 В
  • Как определить количество автоматических выключателей в щите?
  • Как найти количество ламп на одном автоматическом выключателе?
  • Как найти количество розеток на одном автоматическом выключателе?
  • Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

  • Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
  • Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+ПЦ
  • Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
  • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
  • Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
  • Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания
  • Как подключить гаражный потребительский блок?
  • Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
  • Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
  • Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
  • Электропроводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
  • Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика электроэнергии к потребительскому блоку)

Общая домашняя проводка (как NEC, так и IEC)

  • Установка однофазной электропроводки в доме в соответствии с NEC и IEC
  • Установка трехфазной электропроводки в доме
  • Установка однофазной электропроводки в многоэтажном здании
  • Установка трехфазной электропроводки в многоэтажном здании

Схемы подключения фотоэлектрических модулей
  • Как спроектировать и установить солнечную фотоэлектрическую систему? С решенным примером
  • Как подключить солнечную панель к нагрузке 120-230 В переменного тока и инвертору?
  • Как подключить солнечную панель к нагрузке 12 В постоянного тока и аккумулятору?
  • Как соединить солнечные панели последовательно и батареи параллельно? Система 12/24/48 В
  • Как соединить солнечные панели параллельно и батареи последовательно? Система 24В.
  • Как подключить солнечную панель и батареи параллельно для системы 12 В?
  • Как подключить солнечную панель и батареи последовательно для системы 24 В.
  • Как подключить солнечные панели и батареи последовательно-параллельно?
  • Как подключить солнечные панели в последовательно-параллельной конфигурации?
  • Как подключить батареи последовательно к солнечной панели и ИБП?
  • Как подключить батареи параллельно к солнечной панели и ИБП?
  • Как соединить батареи последовательно-параллельно с солнечной панелью?
  • Как спроектировать водяной насос постоянного тока на солнечных фотоэлектрических батареях?
  • Расчет и проектирование солнечных фотоэлектрических модулей и массива
  • Различные типы солнечных панелей и какая из них лучше?
  • Сколько Вт солнечной панели вам нужно для бытовой техники?
  • Общие требования к системе установки солнечных панелей
  • Параметры солнечной батареи и характеристики фотоэлектрической панели
  • Как определить подходящий размер инвертора для бытовой техники?
  • Как рассчитать правильный размер батареи? Калькулятор размера блока батарей
  • Серия
  • , параллельная и последовательно-параллельная конфигурация батарей
  • Полное примечание по установке солнечной панели. Расчет количества солнечных панелей, рейтинга батарей / времени резервного питания, рейтинга инвертора / ИБП, нагрузки и требуемой мощности. с принципиальными схемами.

Схемы отжима для специального случая
  • Схема подключения туннеля для управления освещением с помощью переключателей
  • Цепь больничной проводки для управления освещением с помощью переключателей
  • Цепь проводки отеля — Цепь индикатора звонка для Hotelling
  • Схема электропроводки общежития и работа
  • Схема подключения Godown — схема подключения туннеля и работа
  • Типы систем пожарной сигнализации и схемы их подключения
  • Как установить PoE IP-камеры видеонаблюдения?
  • Как установить камеру видеонаблюдения?

GFCI, AFCI, розетки и выключатели Схемы подключения
  • Как подключить розетку GFCI? – Схемы электрических цепей GFCI
  • Как подключить розетку AFCI? – Схемы электрических цепей AFCI
  • Как подключить комбинированный выключатель и розетку GFCI
  • Как подключить комбинированный выключатель и розетку AFCI
  • Как подключить автоматический выключатель GFCI?
  • Как подключить выключатель AFCI?
  • Как подключить комбинированный выключатель и розетку?
  • Как подключить розетку?
  • Как подключить сигнальный выключатель?
  • Что такое GFCI: прерыватель цепи замыкания на землю. Типы и работа
  • Для чего используются электрические розетки разных цветов?
  • Почему розетки и розетки в больницах перевернуты?
  • ELCB (автоматический выключатель с защитой от утечки на землю) – конструкция, типы и работа
  • AFCI: прерыватель цепи дугового замыкания. Типы, работа и применение
  • MCCB (автоматический выключатель в литом корпусе) – конструкция, типы и работа

Схемы подключения водонагревателя
  • Как управлять водонагревателем с помощью переключателей?
  • Как переключить электрический водонагреватель между 120 В и 240 В?
  • Как подключить 3-фазный неодновременный термостат водонагревателя?
  • Как подключить трехфазный термостат одновременного нагрева воды?
  • Как подключить термостат одновременного нагрева воды 240 В?
  • Как подключить термостат водонагревателя 240 В — непрерывный?
  • Как подключить термостат одновременного нагрева воды 120 В?
  • Как подключить термостат водонагревателя 120 В — неодновременный?
  • Как подключить одноэлементный водонагреватель и термостат?

Дополнительные ресурсы по электропроводке
  • Типы электрических проводов и кабелей
  • Типы электрических чертежей и диаграмм
  • Типы инверторов и их применение
  • Типы переключателей
  • Предохранитель и типы предохранителей
  • Типы электрических проводов и кабелей
  • Цветовые коды кабелей и проводов ABYC для проводки на яхтах, лодках и морских судах
  • Серия
  • , параллельная и последовательно-параллельная конфигурация батарей
  • Серия
  • , параллельное и последовательно-параллельное соединение солнечных панелей
  • Что такое прерыватель цепи замыкания на землю (GFCI) и как он работает?
  • Установка заземления и электрического заземления | Полное руководство
  • MCB (миниатюрный автоматический выключатель) – конструкция, работа, типы и применение
  • Можем ли мы использовать автоматический выключатель переменного тока для цепи постоянного тока и наоборот?
  • Почему в домах США используется одножильный провод, а не многожильный?
  • Многожильный провод против сплошного провода. Какой из них лучше и почему?

Различия между компонентами и устройствами, используемыми в электропроводке
  • Различия между автоматическими выключателями MCB, MCCB, ELCB и RCB, RCD или RCCB
  • Разница между заземлением, заземлением и соединением
  • Основное различие между контактором и пускателем
  • Разница между автоматическим выключателем и изолятором/разъединителем
  • Разница между нейтралью, землей и землей
  • Разница между автоматическим выключателем и GFCI
  • Разница между GFCI и AFCI
  • Разница между перегрузкой по току, перегрузкой и перенапряжением
  • Как прочитать паспортные данные MCB, напечатанные на нем?
  • Разница между предохранителем и автоматическим выключателем
  • Разница между реле и автоматическим выключателем

Ресурсы:
  • Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
  • Калькулятор размера проводов и кабелей в AWG
  • Таблица американского калибра проводов «AWG» – Таблица размеров проводов и токовой нагрузки
  • Калькулятор американского калибра проводов (AWG)
  • — таблица размеров AWG и таблица
  • Калькулятор стандартного калибра проводов
  • «SWG» — Таблица размеров SWG и таблица
  • Что такое мультиметр? Работа аналоговых и цифровых мультиметров
  • Лучшие и лучшие книги и руководства для электриков и учеников

Примечание: Проверьте эту страницу на наличие обновлений и Последние схемы установки электропроводки

Связанные руководства по электромонтажу:

  • Схемы подключения ИБП/инвертора
  • Схемы подключения и установки солнечной панели
  • Батареи, электрические соединения и схемы
  • Схемы однофазной и трехфазной проводки (1-фазная и 3-фазная проводка)
  • Схемы питания и управления трехфазным двигателем

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

электрика – Какой отраслевой термин используется для обозначения электрических схем дома?

Спросил

Изменено 3 года, 7 месяцев назад

Просмотрено 5к раз

Я занимаюсь электромонтажными работами у себя дома. В первую очередь замена старых розеток и светильников. В ходе этой работы я нахожу странные, но небезопасные пути проводки. Я хочу задокументировать эти пути, чтобы разработать план их улучшения. Я также хочу задокументировать свою работу, чтобы помочь следующему парню, который работает в моем доме.

Какой стиль диаграммы или название плана, который электрик будет использовать в жилом доме в США?

Я хочу знать, как это называется, чтобы потом сказать себе: “Мне нужно построить диаграмму $TERM”. Затем я могу приобрести нужные линейки, шаблоны и миллиметровую бумагу для создания этих диаграмм.

  • электрика
  • планирование

5

Правильный термин — план электроснабжения. Я использовал Smart Draw , когда реконструировал свой дом. Это отличный инструмент, и есть несколько шаблонов, которые вы можете выбрать, чтобы начать редактирование. Его довольно дешево использовать.

3

tl;dr “ Схема электрических соединений ” или “ Схема электрических соединений


A Схема электрических соединений или 9Электрическая схема 0464 обычно показывает каждое соединение с использованием иногда загадочных отраслевых символов и без информации о маршрутизации. Они могут быть слишком подробными для ваших целей, и они не покажут, как кабели проходят через здание.

Пример:

Электросхема или схема электропроводки просто покажет, как кабели проходят через здание и каковы характеристики каждого кабеля (14/3, 10/2 и т. д.), возможно, вместе с примечания к устройствам (розетки, выключатели, инженерные приборы и т. д.), а также без указания каждого отдельного подключения. Это может быть то, что вы описываете.

Пример:

В коммерческом плане, называя их “исходными” или “красными линиями”, я никогда не видел эквивалента при выполнении resi. Как правило, дома связывают веревкой самым простым и быстрым способом, сохраняя при этом электрическую безопасность, стандарты кода и хорошее качество изготовления. С практической точки зрения это обычно означает самый прямой/кратчайший маршрут между устройствами в цепи, сохраняя при этом аккуратный внешний вид или проводку. Типичная домашняя проводка достаточно проста и понятна, поэтому не нужно ТОЧНО отмечать, как проложена эта конкретная трасса.

3

Я не электрик в США, и я не уверен, существует ли официальный тип чертежа для того, что вы описали, но я использую их по большей части

Это снимок экрана, возвращенный из поиска Google для “схема” https://www.google.ca/search?schematic

Существует набор стандартных чертежей для четкой идентификации всех элементов системы, которые являются универсальными, по крайней мере, в Северной Америке. Я видел немного другие версии символов на схемах из Китая.

Это пример одной https://www.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
