Электрическая тепловая завеса Ballu BHC-L06-S03 имеет полимерное покрытие корпуса, которое обеспечивает защиту от коррозии и трещин. Данное устройство подходит для окон и дверей высотой до 2,5 метров. Двигатель, изготовленный в Германии, отличается высокой надежностью и долговечностью в эксплуатации. Нагревательный СТИТЧ-элемент обеспечивает быстрый нагрев воздуха.
  org/PropertyValue”> Max ширина проема, мм 580Этот товар из подборокКомплектация *
Параметры упакованного товара Единица товара: Штука Длина, мм: 633
Произведено
Указанная информация не является публичной офертой Отзывы о Ballu BHC-L06-S03Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 4.66 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСорочинскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
 35454559326172,43.86685562133789]” data-short-name=”ул. Коминтерна, д. 155″ data-all-goods-available=”0″> м.Буревестник,г. Нижний Новгород, ул. Коминтерна, д. 155 пн. – вс.: 9:00 – 20:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если:
Средний срок ремонта для данной модели составляет 35 дней Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.По данным сервисного центра ВсеИнструменты.ру у товара Электрическая тепловая завеса Ballu BHC-L06-S03 низкий процент брака Гарантийный ремонтЗдесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.
| Может понадобиться |
Данное покрытие устойчиво к образованию трещин и дольше сохраняет привлекательный вид.
Буревестник, г. Нижний Новгород, ул. Коминтерна, д. 155 По предзаказу на 10 июня, после 14:00 В корзину
Парк культуры,
2

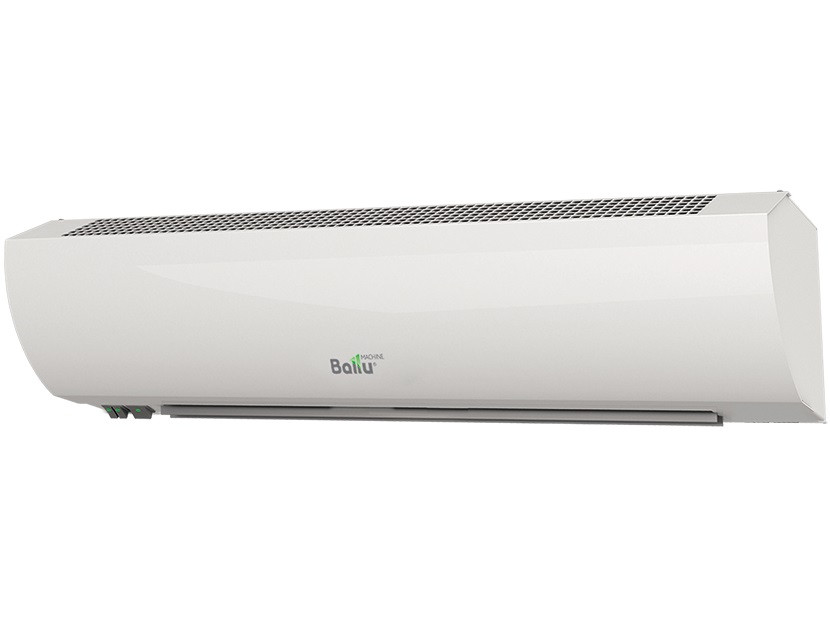

” Электрическая тепловая завеса BALLU BHC-L06-S03
Электрическая тепловая завеса Ballu BHC-L06-S03 имеет полимерное покрытие корпуса, которое обеспечивает защиту от коррозии и трещин. Данное устройство подходит для окон и дверей высотой до 2,5 метров. Двигатель, изготовленный в Германии, отличается высокой надежностью и долговечностью в эксплуатации.
Нагревательный СТИТЧ-элемент обеспечивает быстрый нагрев воздуха.Преимущества:
- Завеса является энергосберегающим элементом систем отопления и вентиляции зданий;
- Завеса создает высокоскоростной воздушный поток, разделяющий окружающую среду внутри и снаружи помещения на две температурные зоны, поэтому в помещении поддерживается комфортная температура и при этом сберегается электроэнергия;
- Надежная защита оконных и дверных проемов высотой до 2.5 метров;
- Высокое качество подтверждается электродвигателем, изготовленным в Германии;
- Бесшумный двигатель с увеличенным ресурсом устойчиво работает при падении напряжения электрической сети, отличается стабильной частотой вращения и низким уровнем шума;
- В данной модели установлен вентилятор тангенциального типа, который имеет оптимальную характеристику по соотношению воздухопроизводительности и уровня шума;
- В качестве нагревательного элемента используется СТИТЧ, такая технология позволяет моментально выходить на заданные температурные параметры;
- В случае перегрева воздушной завесы биметаллический термостат разрывает электрическую цепь;
- Специальная конструкция решетки не позволяет ей нагреваться выше 50 градусов, что исключает вероятность случайных ожогов.
Комплектация:
- Инструкция;
- Гарантийный талон;
- Упаковка;
- Шнур питания с вилкой.
Электрическая тепловая завеса Ballu BHC-L06-S03
Артикул товара: 3426
- Источник тепла: Электричество
- Ширина проема до, м: 0.8
- Высота проёма до, м: 2.5
- Серия: S2
Расчет и монтаж тепловых завес
Цену на монтаж уточняйте у менеджера
+7 (495) 108-05-31
Узнавайте первыми о скидках и акциях! Подписывайтесь на наш Instagram
Электрическая тепловая завеса Ballu BHC-L06-S03 призвана создавать скоростной воздушный поток в дверных и оконных проемах высотой до 2,5 метров.
Особенности тепловой завесы Ballu S2:
Качественная сборка
Длительный эксплуатационный срок
Компактные габариты
Производительная работа
Стильный дизайн
Легкая установка
| Источник тепла: | Электричество |
|---|---|
| Ширина проема до, м: | 0. 8 |
| Высота проёма до, м: | 2.5 |
| Серия: | S2 |
| Уровень шума, Дб: | 46 |
| Режимы мощности, кВт: | 0/1,5/3,0 |
| Максимальная потребляемая мощность, кВт: | 3 |
| Расход воздуха (м3/час): | 350 |
| Габаритные размеры (мм): | 585х155х155 |
| Монтаж: | Горизонтальный |
| Подогрев воздуха (°С): | 26 |
| Ширина проёма, мм: | 585 |
| Класс защиты: | IP10 |
| Управление: | На корпусе клавишами |
| Вес (кг): | 4. 9 |
| Страна производитель: | Россия |
Внимание! Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями и описанием на сайте не является показателем ненадлежащего качества товара.
BALLU BHC-L06-S03. Честные отзывы. Лучшие цены. Видеообзоры.
На этой странице вы найдёте описание, продавцов и цены, чтобы купить дешевле, видеообзоры и честные отзывы о тепловой завесе BALLU BHC-L06-S03. И можете оставить своё мнение о модели в комментариях.
Быстрый Переход к Нужному Месту:
Технические характеристики
| Габариты, мм | 585x155x150 |
| Мощность, кВт | 3 |
| Потребляемый ток, А | 14 |
| Рекомендуемая площадь, м? | 30 |
| Тип | электрическая |
| Вес, кг | 4,9 |
| Расход воздуха, м?/ч | 350 |
| Серия | S2 |
| Класс защиты | IP10 |
| Напряжение, В | 220 |
| Датчик температуры | нет |
| Способ монтажа | горизонтальный |
| Max высота проема, мм | 2500 |
| Max ширина проема, мм | 580 |
| Датчик движения | нет |
| Тип нагревательного элемента | ститч-элемент |
| Пульт управления | нет |
| Температура нагрева | 26 |
Особенности модели
Электрическая тепловая завеса Ballu BHC-L06-S03 имеет полимерное покрытие корпуса, которое обеспечивает защиту от коррозии и трещин.-jg-1000x1000.jpg)
Данное устройство подходит для окон и дверей высотой до 2,5 метров. Двигатель, изготовленный в Германии, отличается высокой надежностью и долговечностью в эксплуатации. Нагревательный СТИТЧ-элемент обеспечивает быстрый нагрев воздуха.
Прочность
Стальной корпус электрической тепловой завесы Ballu BHC-L06-S03 с двух сторон покрыт высококачественным полимерным покрытием для защиты от коррозии. Данное покрытие устойчиво к образованию трещин и дольше сохраняет привлекательный вид.
- Завеса является энергосберегающим элементом систем отопления и вентиляции зданий;
- Завеса создает высокоскоростной воздушный поток, разделяющий окружающую среду внутри и снаружи помещения на две температурные зоны, поэтому в помещении поддерживается комфортная температура и при этом сберегается электроэнергия;
- Надежная защита оконных и дверных проемов высотой до 2.5 метров;
- Высокое качество подтверждается электродвигателем, изготовленным в Германии;
- Бесшумный двигатель с увеличенным ресурсом устойчиво работает при падении напряжения электрической сети, отличается стабильной частотой вращения и низким уровнем шума;
- В данной модели установлен вентилятор тангенциального типа, который имеет оптимальную характеристику по соотношению воздухопроизводительности и уровня шума;
- В качестве нагревательного элемента используется СТИТЧ, такая технология позволяет моментально выходить на заданные температурные параметры;
- В случае перегрева воздушной завесы биметаллический термостат разрывает электрическую цепь;
- Специальная конструкция решетки не позволяет ей нагреваться выше 50 градусов, что исключает вероятность случайных ожогов.
Стандартная комплектация
Производитель оставляет за собой право без уведомления представителей менять характеристики, внешний вид, комплектацию товара и место его производства. Будьте внимательны при покупке!
- Инструкция;
- Гарантийный талон;
- Упаковка;
- Шнур питания с вилкой.
Видео
Отзывы и обзоры
Смотрите видео (выше) и обзоры (ниже), они часто лучше текстовых отзывов. Прочитать больше отзывов или оставить свой вы можете в комментариях к этой странице. Спасибо за ваш отзыв или оценку!
Вадим
Хорошая тепловая завеса.
Полностью решили проблему поступления холодного воздуха в помещение. Пашет второй сезон и работает без проблем.Цены и продавцы
Принцип действия, виды, правила установки
В период зимних холодов мы стараемся максимально утеплить свое жилье или работаем. Увеличивать мощность обогрева бесконечно невозможно, так ведь и на трубу лететь ненадолго, так зимой она в полный рост стоит проблема экономии тепла – окна и окна заклеены, двери плотно закрыты и т. д. Но что, если специфика помещения требует держать двери открытыми постоянно или часто их раскрывать? Часто бывает необходимо в кафе, ресторанах, магазинах, автосервисах, а также на даче или на даче.
Именно для таких случаев и предназначена электрическая тепловая завеса.
Как работает тепловая завеса
Принцип работы тепловой завесы или теплоносителя, как еще называют это устройство, довольно прост. Тепловая завеса отделяет воздух в помещении от воздуха снаружи с помощью … воздуха. Как известно, воздух – отличный теплоизолятор. Если вы серьезно занялись проблемой утепления помещения, то наверняка обратили внимание на то, что практически всегда утеплителем является либо пенопласт, то есть воздух (иногда другой достаточно инертный газ), заключенный в слой вязкого полимера, или волокнистое вещество, то есть снова воздух, удерживаемый кучей.Таким же образом действует и одежда, удерживающая воздушные волокна или мех. Двойные рамы тепло значительно лучше обычных, так как внутри них заключен воздух.
Тепловая завеса также использует воздух в качестве теплоизолятора, но не заключает его в какой-либо материал. Отделителем помещения от внешнего пространства является стена из чистого нагретого воздуха.
Как это возможно? Разберемся на примере воды, так удобнее, т. К. Моно воду видно невооруженным глазом. Можно ли создать толщу воды? Включите кран, и вы увидите столб постоянно движущейся воды.«Заткни» журавль в широкую щель, и вместо столба получится водяная стена.
Горизонтальная тепловая завеса действует таким же образом, создавая теплоизоляционный барьер от непрерывно движущегося воздуха. Разница в том, что воздух не может «упасть» сам по себе, движение воздуха нужно придавать силе с помощью мощного вентилятора.
Конечно, воздух тепловой завесы входит в контакт с воздухом в помещении, придавая ему движение и, как результат этого движения, постоянно его перемешивая.Если воздух тепловой завесы холоднее воздуха в помещении, то постоянное подмешивание во внутреннее пространство холодного воздуха будет источником температурного дискомфорта у тех, кто находится внутри этого помещения. Чтобы этого не произошло, воздух тепловой завесы нагревается.
По режиму нагрева воздуха тепловые завесы бывают электрические и водяные.
Тепловая завеса – это теплоизолирующий, а не отопительный прибор, нагрев воздуха не ставит полноценный обогрев помещения, поэтому не стоит гнаться за излишней мощностью тепловой завесы, это приведет только к чрезмерным затратам .
Как выбрать тепловую завесу?
Для эффективного использования Тепловая завеса необходима, чтобы основные параметры устройства полностью соответствовали специфике конкретного помещения. Параметры, по которым выбирается тепловая завеса, следующие:
- Размер. С размером все достаточно просто, ширина, создаваемая приборной шторкой, должна с запасом перекрывать утепленный проем. Если ширины завесы будет недостаточно, по краям образуются «щели», которые только ускоряют выход холодного воздуха.В маркете присутствуют теплосберегающие размеры от метра до двух, поэтому проблем с выбором устройства с выбором необходимой ширины возникнуть не должно.
- Производительность (воздушная мощность, накачка) – основной параметр, характеризующий эффективность тепловой завесы. Производительность тепловой завесы выражается в количестве воздуха, которое устройство способно пропустить через себя за единицу времени, и выражается в кубических метрах в час (м 3 / ч). Скорость вентилятора приточного воздуха обратно пропорциональна расстоянию от прибора.То есть, если устройство тепловой завесы подвешено на высоте 2 м и «дует» со скоростью 8 м / с, то пол имеет скорость воздуха до 2 м / с. Поэтому крайне важно выбрать устройство достаточной мощности, в противоположной занавеске точно не будет перекрытия проема сверху к доному, внизу проема останется «ЛАЗ» для холодного воздуха, который будет проникать в комнату.
Производители рекомендуют для перекрытия завесы стандартной высоты (2-2,5 м) покупать устройство производительностью 700-850 м 3 / с.Однако инструменты такой мощности не годятся. А если к тому же с учетом того, что ширина дверного проема в крупном торговом или развлекательном центре составляет, как правило, 2,5-3м (несколько, даже больше), то цена оснащения тепловой завесой соответствующей мощности каждого входа и Выход может переводить далеко за пределы Тысячи О.
Существенно сэкономить средства помогают дополнительные методы удержания тепла, одним из которых является оборудование тамбуров. В этом случае можно использовать тепловую завесу меньшей мощности, воздушная прослойка тамбуры будет препятствовать проникновению воздуха.Также он послужит дополнительным теплоизолятором – огромным двойным каркасом.
Отличная экономия достигается за счет установки автоматических дверей. Обычно это делается в случае установки вертикальной тепловой завесы, но можно комбинировать автоматические двери и с горизонтальной моделью. Зачем «гонять» завесу постоянно, если ее можно включать, когда это необходимо, а остальное тепло и проникновение холода позволяют двери «отрезать». Необходимо синхронизировать систему электропитания завесы с автоматическим открыванием двери.Специалисты рекомендовали настроить системы автоматического переключения таким образом, чтобы запуск тепловой завесы происходил немного раньше начала открытия двери. Это даст время преодолеть естественную инертность воздуха, и к тому моменту, когда дверь полностью откроется, движение воздуха сформирует полноценную преграду.
Оптимальный вариант дополнительной теплоизоляции – совместить два предыдущих способа, то есть в оборудовании тамбурных автоматических дверей. Создается настоящий термоизоляционный воздушный шлюз.Для усиления эффекта тамбур оборудован двумя парами дверей. В часы пик сокращается время, в течение которого двери открываются одновременно с двух сторон тамбура. В более спокойную, не «пиковую» часть дня перекрывают двери, расположенные «ближе всего» друг к другу. Такая схема позволяет избежать сквозного воздушного потока.
Нежелательна также избыточная мощность тепловой завесы. В этом случае источником тяги становится само устройство. Этот момент актуален для небольших помещений.
- Тепловые характеристики не так уж и важны, чем важный параметр, так как задача обогрева помещения на тепловой завесе не возлагается. При выборе нужно обращать внимание на тип ТЭНа. В недорогих моделях эту роль играет спираль, у которой повышен расход электроэнергии при меньшей мощности, что связано с меньшей площадью ее поверхности. Лучше выбирать тепловые завесы, в которых ТЭНом служит трубчатый электронагреватель (ТЭН).Большая стоимость быстро окупится за счет меньшего потребления электроэнергии.
- Метод контроля. Тепловая завеса может быть оснащена дистанционным управлением системы. Электронный блок аварийного отключения поможет интегрировать прибор в систему централизованного управления зданием.
Покупая электрическую тепловую завесу, необходимо убедиться, что в данной модели предусмотрена возможность раздельного управления турбиной и отоплением. Отключение обогрева позволит использовать воздушно-тепловую завесу Летом для изоляции от уличного тепла охлажденного воздуха.
Дополнительную экономию в межсезонье позволяют модели вертикальных и горизонтальных тепловых завес с возможностью варьирования интенсивности нагрева. Термостат автоматически отключит нагрев, когда в нем отпадет необходимость.
- Устройство вентилятора (турбина). Если вы хотите купить устройство для создания завесы от метра и более, обязательно уточните устройство турбины, совершающей «пробег» воздуха. Турбина может быть цельной, во всю длину корпуса, приводиться в движение двигателем.Такое устройство предпочтительнее, но есть варианты устройств, в которых двигатель расположен посередине и активирует две стороны турбины. В этом случае вверху шторы будет щель – мертвая зона, через которую будет уходить тепло.
- Вертикальная или горизонтальная схема. Вертикальная завеса устанавливается сбоку от проема, движение воздуха осуществляется сверху вниз, и сбоку. Вертикальные устройства Тепловой завесой целесообразно оборудовать проемы, ширина которых превышает высоту.Ни в коем случае нельзя устанавливать вертикально устройства, предназначенные для установки в горизонтальном положении. Необычное положение может привести к поломке механики устройства и его выходу из строя. При необходимости используйте вертикальные или универсальные модели.
Как правило, устройство вертикальной схемы установки не перекрывает завесой весь проем по высоте, поэтому их монтаж обычно совмещают с оснащением проема автоматическими дверями.
Также перед выбором конкретной модели не забудьте поинтересоваться отзывами.
Если вам необходимо оборудовать вертикальную или горизонтальную тепловую завесу, производственное или складское помещение с большими, постоянно открытыми проемами, возможно, вам придется обратить внимание на промышленные электрические или водяные модели тепловых завес.
Учет всех важных параметров при покупке устройства тепловой завесы поможет сохранить тепло или защитить себя от жары.
Предотвратить протекание холодных сред через открытые дверные проемы поможет установка тепловой завесы, которая считается наиболее эффективным видом оборудования для снижения потерь тепла.
Установки этого класса в основном монтируются в помещениях с большой проходимостью, но не меньшей эффективностью и при размещении над окнами, например, в части касс, небольших торговых павильонов.
Общие вопросы по установке тепловых завес
Один из главных советов специалистов – установку тепловой завесы должен проводить только профессионал, знающий все тонкости формирования разнонаправленных температурных потоков воздуха, способный оценить технические возможности оборудования.Конечно, это повлечет за собой увеличение стоимости устройства, но обеспечит гарантийное и сервисное обслуживание тепловых завес.
Если рассматривать процесс установки тепловой завесы в целом, то в первую очередь необходимо обратить внимание на следующие моменты:
- Крепить тепловую завесу нужно как можно ближе к плоскости проема, при этом необходимо добиться ее полного перекрытия создаваемого ею воздушного потока.
- Установка воздушно-тепловых завес производится только изнутри помещения.Наружная оболочка допускается только в том случае, если возможен перегрев или размораживание охлаждаемых (холодильных) камер.
- Перед тем, как войти в тепловую завесу, необходимо отрегулировать систему вентиляции и кондиционирования. Следует выбрать такой режим работы этих систем, который минимизирует влияние завесы на воздушный поток.
Для крепления установочных элементов необходимо применять только кронштейны, предлагаемые производителем.Также для установки используется анкер, выдерживающий не только вес узлов завесы, но и возможную вибрационную нагрузку.
Способы установки тепловых завес
В зависимости от модели завесы используется вертикальная или горизонтальная схема установки (есть универсальные модели, которые можно устанавливать в обоих положениях).
- Вертикальная установка тепловой завесы Чаще всего применяется для защиты высоких неходов проемов. В таких условиях создать поток, полностью перекрывающий проход, может обеспечить только очень мощная горизонтальная завеса.Таким образом, применение вертикального монтажа является экономичным вариантом.
Монтаж производится одной из боковых сторон проема, при этом расстояние от стены должно быть не менее 30 см.
- Горизонтальный монтаж Сегодня это гораздо более распространено. В этом случае штора монтируется над оконным (дверным) проемом. При выборе устройства необходимо следить за тем, чтобы его рабочая зона соответствовала или немного превышала ширину двери.
Нередко в дизайнерский подвесной потолок устанавливаются все жилетки штор, видны только решетки воздухозаборников и воздуховоды. Этот способ привлекателен не только с дизайнерской точки зрения, скрытый монтаж позволяет немного снизить уровень шума, возникающего при работе.
Выбирая горизонтальные тепловые завесы, помните, что каждая модель имеет определенную максимальную рабочую высоту. Большинство агрегатов способны эффективно защитить двери высотой до 3.5-4 метра, а установки для сверхтяжелых транспортных ворот (высотой до 15 метров) чаще всего производятся при индивидуальной застройке Проекта.
Установка тепловых завес
Перед установкой тепловой завесы необходимо внимательно изучить всю прилагаемую к ней документацию.
При установке необходимо обеспечить разделение входящего и выходящего воздушных потоков. Несоблюдение этого требования может привести к снижению КПД устройства.
Подключение тепловых завес
На практике агрегаты с электрическим или водяным калорифером подключение тепловой завесы в этом случае существенно отличается.
Более просто в техническом плане подключить электрические тепловые завесы. Одно из немногих условий – наличие отдельной ЛЭП соответствующего сечения (кабель должен выдерживать длительную работу при максимальной нагрузке). Кроме того, профессионалы рекомендуют проложить оба блока резервного питания, это поможет предотвратить возможные проблемы в будущем.
Кроме того, необходимо защитное заземление корпуса завесы и всех силовых электрических элементов. Большинство систем оснащено системами автоматического управления и защиты. Но при этом будет нелишним установить блок УЗО, способный обесточить установку в аварийных ситуациях.
При выполнении электромонтажных работ должны выполняться Требования нормативных документов, регулирующих монтаж электрооборудования. Необходимо тщательно измерить все места подключения к электрической сети.Схема подключения тепловой завесы должна обеспечивать безопасность работы агрегата, тем более что это касается мест с большим количеством людей, проходящих через проем.
Более сложным является подключение установок с водяными теплообменниками. Такие агрегаты могут подключаться к сети. центральное отопление или горячее водоснабжение. Для обеспечения эффективности работы в некоторых случаях приходится прибегать к установке дополнительного циркуляционного насоса, способного увеличить тепловую отдачу завесы.
Схема электрического подключения практически не отличается от штатной электромагнита. Отличие заключается в возможности использования разводки меньшего сечения (расход электроэнергии у водяных устройств существенно меньше). В силе требования к устройствам заземления и защитной автоматики.
Подключение тепловой завесы к источнику теплоносителя выполняется с помощью специальных устройств (коллекторов). При этом следует обратить внимание на правильность подключения (входящие и исходящие энергоресурсы).
Многим из нас знакома ситуация, когда проникающий холодный воздух попадает в проем двери в комнату. Бывает очень часто, особенно если нужно постоянно открывать дверь на улицу.
Например, в рабочем помещении или коридоре. Можно выбрать и, но он не так быстро обогреет комнату.
Вы можете бороться с этими проявлениями. Наиболее эффективным будет решение купить воздушные тепловые завесы или ширмы, которые именно для таких задач и предназначены.
1 Устройство, характеристики и принцип действия тепловой завесы
Воздушные тепловые завесы – это специальное оборудование, которое относится к классу обогревателей и. Так выглядит продолговатый обогреватель или кондиционер.
Подключение тепловой завесы осуществляется по принципу, описанному с описанными выше приборами, так как это устройство в большинстве случаев мобильно и легко в эксплуатации.
Воздушные тепловые экраны выполняют очень важную и полезную функцию.Они перерезали воздух, который мог попасть внутрь комнаты. Дело в том, что при открытии окон, дверей или ворот в комнату или дом постоянно падает воздух с улицы.
Это связано с законами физики, так как чаще всего в помещениях будут разное давление и температура воздушных масс. В результате именно разница давлений заставляет воздух с улицы проникать в дом любыми способами.
А если на улице очень холодно или жарко, то этот воздух сразу нарушит микроклимат в доме.Таких неприятностей можно избежать, однако придется быть очень осторожным, и даже нельзя отказываться от открывания дверей или окон. Особенно, если мы говорим о производственных помещениях, где движение людей происходит постоянно.
Лучшим решением будут подобраны тепловые экраны и их установка в нужных местах. Вы также можете выбрать и, это замена тепловой завесы. Также он быстро справляется с обогревом помещения. Они отапливают промышленные помещения и гаражи.
Теплоизоляционная завеса имеет продолговатый корпус, аналогичный бытовому кондиционеру. Внутри он оборудован ТЭНами и вентиляторами. Электрические трубы выступают как нагревательные элементы. Если имеются в виду водные агрегаты, то здесь уже используются трубы от центрального отопления.
Нагревательный элемент нагревает окружающий воздух и постоянно направляет его в одном направлении. Таким образом, на определенной площади создается устойчивый тепловой экран.
Этот экран не пропускает воздух с улицы внутрь помещения, так как он выравнивается разницей в давлении и температуре.Плюс стоит отметить, что шторы также защищают помещение от сквозняков, ветра, пыли и даже насекомых. При этом закрывать дверь перед вами и быть не нужно будет вовсе, так как воздушные потоки будут утеплены с помещением.
Ремонт штор очень редок, так как их конструкция не отличается сложностью деталей или чрезмерной перегрузкой. И это тоже очень важный момент, который необходимо учитывать при выборе жил для дома или рабочего места.
Используйте теплоизоляционное оборудование этого типа преимущественно на производстве, в промышленности или в офисных помещениях. Очень часто его устанавливают на гаражных воротах заводов, к входам в цеха, торговые залы и т. Д. То есть в объемных помещениях, где необходимо поддерживать достаточную температуру среды, и при этом соблюдайте экономию затрат.
2 типа и их отличия
Существует несколько основных разновидностей такого оборудования.Делая выбор теплоизоляционных штор, в первую очередь обращайте внимание на этот момент, так как многое зависит от типа устройства.
По типу прицельного действия завесы делятся на:
Вертикальные образцы часто находятся и устанавливаются сбоку от защищаемого проема. Работы по подключению тепловой завесы вертикального типа достаточно просты, нужно только правильно установить ее на Земле.
По типу ТЭНа делятся на:
В электрических завесах основным нагревательным элементом является угольное покрытие или что-то подобное.Их легко соединять, они быстро нагреваются и отдают тепло.
Горизонтальные образцы устанавливаются только над проемом.
Гидроизоляционные устройства работают за счет распространения тепла от отопительных контуров. Чаще всего для водяных завес используют ТЭН от центрального водопровода. Монтаж тепловой завесы сложнее и дороже, но в эксплуатации они ведут себя намного лучше: редко ломаются, потребляют мало энергии и т. Д.
Очень важно правильно разобраться со всеми нюансами и тонкостями этого оборудования, а затем правильно выполнить подбор жил.Ведь продукция достаточно дорогая и не каждому по карману.
Выбор лучшего агрегата всегда начинается с определения его конструкции.
Электрические образцы достаточно удобны, мобильны и могут применяться практически везде. Однако такое оборудование потребляет много энергии, перегружает воздух и подвержено поломкам. Если по каким-то причинам у вас не получится приобрести тепловую завесу, можно найти альтернативу – она есть.
Водяные устройства в большей степени стационарные, чем электрические.Это связано с необходимостью подвести к ним отопительный контур, а также другие коммуникации. Однако они лишены недостатков предыдущего вида. Ремонт водяной завесы требуется редко, она умеренно расходует энергию, а воздух нагревается равномерно и не теряет своих качеств.
Также на процесс выбора очень серьезно влияет расчет тепловой завесы. Совершенно необходимо проводить расчеты, поскольку от них зависит, хватит ли мощности оборудования для обеспечения его основных функций.
Способ, при котором тепловая завеса будет проводиться путем подключения тепловой завесы. Хотя, если вы собираетесь воспользоваться услугами профессионалов, проблем здесь возникнуть не должно. Так как они справятся с любыми задачами.
Обратите внимание на различные второстепенные функции, систему управления, дополнительные свойства и т. Д. Однако они уже оцениваются «в нагрузке», учитывая преимущества таких нюансов как дополнительный аргумент для покупки образца.
2.2 Расчет и подключение
Расчет данного типа оборудования очень важен и доверять его рекомендуется только профессионалам. При просчете необходимой мощности обратите внимание на высоту установки, ширину импичмента, размер помещения и т. Д.
Уровень установки устройства напрямую влияет на производительность системы. Чем выше установка от земли, тем она должна быть мощнее.
Если необходимо защитить от теплопотерь большой гараж с огромной целью, рекомендуется использовать несколько агрегатов, которые монтируются на одной линии.
В больших помещениях с большим количеством выходов и естественных проемов необходимо увеличивать расчетную мощность завес, так как они часто проходят через сквозняки, что сказывается на эффективности экранирующего оборудования.
Как правило, производители указывают все рабочие параметры прямо на коробке и в инструкции к приобретаемому товару, и поэтому расчет часто сводится просто к подбору.
Помните, что всех характеристик экрана должно хватить для качественного выполнения поставленной задачи.Если вы увидели и решили купить что-то подешевле, то приготовьтесь к дополнительным тратам. Либо отопление (штора просто не справится с задачей и в достаточной мере защитит помещение от теплопотерь), либо на ремонт техники (прибор будет работать на максимальной мощности, что всегда отрицательно сказывается на его состоянии).
Подключение оборудования данного типа осуществляется по стандартной методике. Электронные образцы Просто установите в выбранном месте и прикрепите к стене.Для этого используют дюбель или анкер. Положение регулируется, после чего дополнительно закрепляется болтами. Осталось только принести пульт, подключить электричество и протестировать систему.
2,4
Устройство и принцип работы тепловой завесы – ВидеоВодяные модели аналогичны, только к ним уже нужно подвести трубы от отопления.
На больших системах часто устанавливают спец. Включает устройство только в определенные моменты. Например, при автоматическом открытии ворот гаража на заводе.
2,5 Основные поломки и способы устранения
Как и в случае с любыми другими устройствами, ремонт тепловых экранов понадобится только в случае возникновения нештатных ситуаций. Это при условии, что они позаботятся о них должным образом.
Ремонт и обслуживание завесы должен проводить специалист. Причем делать это нужно регулярно, иначе вас могут поджидать неприятности. В конце концов, отремонтировать теплоизоляционную завесу намного дешевле, чем купить новую.Особенно, если речь идет об образцах, длина тела которых превышает 70-90 см.
Работы по техническому обслуживанию включают плановый осмотр всех деталей, проверку контактов, механизмов очистки и вентилятора. Как правило, этого достаточно, чтобы предотвратить практически все возможные неприятности. Однако бывают самые разные ситуации.
Чаще всего проблемы с вентиляторами возникают в шторках. Если они гудят, шипят, работают с перебоями или даже отказываются запускаться, значит, что-то пошло не так.
В этом случае производится ремонт вентилятора тепловой завесы. Снимаем с рамы, чистим, проверяем все контакты и сам двигатель. Поврежденные детали восстанавливаются или заменяются.
Очень часто поломки случаются из-за неправильной установки агрегата. Например, если вертикальный образец был установлен горизонтально.
Отсутствие тепла от завесы свидетельствует о проблемах с контуром отопления. Чаще всего это случается с электрическими моделями. У них есть трубки ТЭНа и специальные пластины, а это довольно хрупкие детали, с которыми можно переборщить.В этом случае их можно только заменить.
Проблемы управления говорят об обрывах контактов на панели приборов. Возможно, что они просто забились пылью, но возможно полное разрушение чипа из-за серьезных разногласий в сети. Проблема решается полной или частичной заменой поврежденных деталей.
Помните, что ремонт штор рекомендуется не только руками мастера, но и с применением оригинальных деталей.Обычно они надежнее и долговечнее аналогичных изделий неизвестных производителей. Хотя дороже.
Качественное и эффективное отопление Помещения и их утепление – первоочередная задача в холодное время года. Не менее важно сохранение тепла в здании. В закрытых помещениях с хорошо изолированными стенами, дверями и окнами всегда можно создать необходимый микроклимат с минимальными затратами. Но, как быть в зданиях, где двери должны быть постоянно открыты, или их приходится открывать часто.Это могут быть как общественные зоны, так и супермаркеты, спортивно-развлекательные комплексы и загородные дома. Именно в этих случаях отлично зарекомендовала себя электрическая тепловая завеса, предназначенная для создания стойкого теплового барьера между холодной улицей и теплым воздухом внутри помещения.
Тепловая завеса – это исключительно теплоизолирующее устройство, которое не используется для обогрева зданий. Основная задача – сохранение необходимого комфортного микроклимата в помещении и создание оптимальных условий для эффективной работы основной системы отопления.Такие агрегаты универсальны и могут использоваться в жаркое время года для создания защитной преграды от горячего уличного воздуха.
Принцип действия
Тепловую завесу иначе называют теплообменной. По типу отопления тепловые завесы делятся на электрические и водяные.
Принцип действия электрической системы Основан на разделении зон холодного и теплого воздуха с помощью тепловентиляторов. То есть разделение двух воздушных зон происходит за счет самого воздуха.
Любые теплоизоляционные материалы Содержат воздух, задерживают его и создают надежный изолирующий слой.По такому принципу работают утеплители из пенополиуретана, полистирола и волокнистых материалов. Благодаря нескольким прослойкам достигается максимальный изоляционный эффект. По такому же принципу действует двойная конструкция окна Рамс, содержащего внутрь воздух.
Тепловые роторы разделяют внутреннее пространство с внешним (наружным), создавая нагретую воздушную стену. Принцип работы такой завесы можно рассмотреть на примере падающей широкой струи воды. Это стена, разделяющая пространство.Также работает тепловая завеса. Здесь теплоизоляционный барьер создается за счет непрерывного нагнетания воздуха. Тепловые окна питаются воздухом по горизонтали, вертикальное движение воздушной массы создается принудительно мощным вентилятором.
Впрыскиваемый воздух-теплоноситель постоянно контактирует с воздушным пространством помещения и смешивается с ним. Для поддержания в помещении комфортного микроклимата, проходя через тепловую завесу воздух, он обогревается. Это исключает потерю тепла и устраняет дискомфорт у людей, находящихся.
Как выбрать
Любое электронное устройство имеет свои параметры и рабочие характеристики. От точного расчета сроков использования и правильного выбора зависит качество работы и срок службы техники. Тепловая завеса подбирается в каждом конкретном случае. При этом основные характеристики устройства должны полностью соответствовать специфике помещения.
Важные параметры, на которые следует обратить внимание при выборе тепловой завесы электр.
Производительность
Этот параметр, определяемый мощностью воздуха и накачкой тепловой завесы, является основным для эффективной работы устройства.Производительность выражается в способности устройства пропускать определенное количество воздуха в течение определенного времени – м3 / ч (кубический метр в час). Скорость нагнетаемого воздуха падает по мере его удаления из инструмента.
Например, если устройство закреплено на высоте 2,5 м и скорость воздуха 8 м / с, то внизу эта скорость будет около 2 м / с. Очень важно выбрать тепловую завесу такой мощности, чтобы полностью перекрывать вводное отверстие. Это убережет от лишних потерь тепла через нижнюю «щель» в шторке.
Допустимый размер
Этот параметр напрямую зависит от размера изолированного проема. Ширина теплоизоляции должна с некоторым запасом перекрывать ширину рабочего проема. При выполнении этого требования этого требования формируются края зоны, через которые холодный воздух будет входить в помещение, что приведет к увеличению, а не уменьшению потерь тепла. Объемы производства теплоносителей от одного до двух метров.
Тип электронагревателя
Тепловая завеса не предназначена для обогрева, поэтому тепловые характеристики не являются основной характеристикой данной климатической техники.В недорогих моделях ТЭН выполняет роль спирали. При достаточно большом потреблении электроэнергии имеет небольшую мощность за счет небольших размеров.
Тепловые завесы рекомендуется выбирать электрические с ТЭНом. Высокая стоимость таких агрегатов быстро окупается, благодаря максимальной производительности при низком потреблении электроэнергии.
Способ управления устройством
При выборе необходимо обращать внимание на оснащение тепловой завесы выносным (выносным) пультом управления и электронным коммутационным блоком.Наличие такого блока позволяет интегрировать теплопередачу в общую централизованную систему Room control.
Раздельное управление отоплением и вентилятором
Важное условие при покупке данного устройства. Выключив отопление в теплое время года, можно использовать тепловую завесу для изоляции горячего воздуха, поступающего с улицы, от охлажденного воздуха в здании с кондиционером.
Как сэкономить
Тепловые завесы – это мощные устройства, которые создают надежную и качественную защиту помещения от проникновения холодного воздуха.Цена на такую климатическую технику достаточно высока. А если учесть, что в больших помещениях (супермаркеты, развлекательные центры) ширина входного проема намного больше двух метров, то затраты на покупку теплового объекта слишком велики.
В целях экономии средств используются дополнительные способы удержания тепла в помещениях:
- Оборудование тамбуристов. Дополнительная прихожая небольших размеров поможет сохранить тепло и создать дополнительную теплоизоляцию по типу огромного двойного каркаса.Эта мера позволит установить тепловую завесу меньшей мощности и сэкономить деньги.
- Установка автоматических дверей. В большинстве случаев их устанавливают в зданиях с вертикальной тепловой завесой. Но есть варианты использования автоматических дверей и с горизонтальными моделями теплоносителей.
- Автоматические двери исключают постоянную утечку тепла, при этом нет необходимости в постоянной работе тепловой завесы. Для достижения максимального эффекта теплоизоляции необходимо синхронизировать работу электрической завесы и системы автоматики, контролирующей открытие входных дверей.Согласно рекомендациям специалистов, запуск тепловой завесы должен происходить за несколько секунд до начала автоматического открывания двери. За счет этого создается дополнительное время для преодоления инерции воздуха и при полном открытии двери будет получен максимальный эффект от воздушной завесы.
- Комбинированный вариант – установка автоматических дверей в тамбуре, что позволяет получить полную теплоизоляцию воздушного пространства. Эффект можно усилить, установив несколько дверей.В часы пик создает максимальную проходимость и сокращает время. Хорошую экономию тепла дает и настроенная запорная дверь, расположенная друг напротив друга. В часы без пиковых нагрузок такие двери автоматически отключаются, что исключает потери тепла за счет сквозного воздуховода.
- Применение устройства требуемой мощности. Неправильно рассчитанная избыточная мощность тепловой завесы на небольшой площади помещения Это может вызвать сквозняк и неоправданные траты средств.
- Изменение интенсивности нагрева.В межсезонье нет необходимости в тепловой завесе для полной мощности. В моделях с возможностью варьирования интенсивности нагрева автоматическое отключение предварительного нагрева выполняет электронный термостатический блок .
- Выберите устройство с желаемым вентилятором (турбиной). Если вам необходимо создать воздушную завесу шириной более одного метра, следует уточнить вентиляторное устройство. Именно он совершает «пробег» воздуха и свою подпитку. Предпочтительны агрегаты с твердой турбиной, расположенной по всей длине корпуса.В движение его дает двигатель, расположенный сбоку от устройства.
- Есть модели, у которых двигатель расположен по центру, а по бокам две турбины. При подаче воздуха создается мертвая зона в верхней части завесы, через которую идет потеря тепла. Такие тепловые завесы менее эффективны и экономичны.
- Подбирать прибор по схеме питания завесы. Конструкция тепловой завесы бывает двух видов: с вертикальной подачей воздуха и горизонтальной.
- В вертикальной завесе подача воздуха осуществляется сбоку от проема, а не снизу вверх.Такие агрегаты рекомендуется устанавливать в помещениях, где ширина проема намного больше его высоты. Внимание! Нельзя устанавливать вертикально теплопередающий прибор, предназначенный для горизонтальной установки. Такое положение приведет к неправильной работе механики и быстрой поломке устройства.
- Тепловая завеса горизонтального типа Устанавливается над дверным проемом и является наиболее распространенной и востребованной.
- Выбрать универсальную модель. Если при выборе схемы нет определенных приоритетов, рекомендуется приобретать универсальные модели как с вертикальной, так и с горизонтальной подачей воздуха.
- Промышленные образцы электротермической завесы. Если необходимо установить термобарьер в складских и производственных помещениях с постоянно открытыми проемами, выгоднее всего установить промышленное оборудование.
Выбранная тепловая завеса с учетом всех необходимых параметров и условий эксплуатации поможет существенно сэкономить затраты на качественное отопление Помещения и сохранить в любое время года комфортную температуру внутри здания.
Для создания благоприятного микроклимата в помещении необходимо поддерживать комфортную температуру и не допускать сквозняков при ходьбе. Особенно это актуально для многолюдных мест, где очень часто открываются двери. Сберечь внутреннее тепло, избавиться от сквозняков и исключить вероятность попадания холодного загрязненного воздуха внутрь помещения поможет тепловая завеса на входной двери.
В зимние годы плотный холодный воздух, затвердевший на полу, быстро направляется в комнату и вытесняет теплый легкий воздух.Если к такому обычному воздухообменнику добавить ветровую составляющую, то будут закутаны сильные сквозняки. В этом случае, когда дверь часто открывается или постоянно держится открытой, ни один отопительный прибор не справится с обогревом помещения. Здесь необходимо создать мощный поток теплого плотного воздуха, давлению которого препятствовал бы напор холодных воздушных масс, идущих с улицы.
С поставленной задачей тепловая завеса отлично справляется. Это своего рода резак холодного воздуха у входных дверей.Принцип его работы аналогичен работе теплового вентилятора. Он способен надежно защитить помещение от проникновения сквозняков и холода с улицы, а его обитателей – от болезней.
При правильном расчете всех параметров теплового потока не только предотвратит проникновение холодных масс и не даст вырваться наружу нагретому, но и поможет системе отопления, так как большая часть его возвращается в комната.
Воздушную завесу можно использовать не только зимой.Оправдана ее работа и в летнее время года. Направленная воздушная масса препятствует выходу прохладного внутреннего воздуха на улицу, а нагретый летний зной Street – проникать в комнату.
Вне зависимости от времени года штора выполняет еще одну важную функцию. Он защищает внутренний микроклимат помещения от проникновения вместе с уличным воздухом различных подвесов подвески. Покрывало способно удерживать дождь, снег, пыль и орды мелких насекомых.
Полезный совет! Воздушная завеса позволяет зонировать помещение, создавая разный микроклимат.
Правильно подобранное оборудование позволяет сэкономить около 30% электроэнергии, которая тратится на отопление и кондиционирование. К тому же само устройство не занимает много полезного пространства и не зажимает интерьер комнаты.
Тепловая завеса у входной двери: конструкция и принцип работы
По внешнему виду тепловая завеса напоминает внутренний кондиционер с ярко выраженным удлиненным корпусом. Воздух из помещения забора выносится через решетку, расположенную в ее верхней части.Внизу корпуса расположено сопло, через которое воздушный поток поступает под давлением. Кнопки управления могут располагаться на самом корпусе или монтироваться в выносном блоке, который должен располагаться рядом с устройством. Некоторые модели штор имеют инфракрасный пульт дистанционного управления.
Внутри корпуса находится теплообменник, за счет которого нагревается воздух, и нагнетательный вентилятор турбины, который работает под давлением снаружи. В качестве теплообменника может выступать ТЭН, спиральный или водяной контур отопления, что характерно для стационарных моделей.
Многие тепловые завесы имеют встроенный фильтр, предназначенный для очистки воздушной массы от загрязнений. Практически все модели независимо от производителя имеют встроенную защиту от перегрева, поломок на корпусе и короткого замыкания. Также может быть оснащен термостатическим регулированием скорости вращения вентилятора и степени нагрева теплообменника.
Разновидности воздушно-тепловых завес
Существует множество разновидностей тепловых завес, которые можно найти на специализированных сайтах.Все они различаются способом установки и принципом работы.
В зависимости от варианта установки завеса может быть:
- горизонтальной;
- вертикальный;
- универсальный.
Горизонтальное устройство устанавливается непосредственно над дверным проемом, окном или воротами и крепится с помощью скоб или стержней с резьбой. Вертикальная тепловая завеса монтируется с одной или двух сторон двери. По высоте устройство должно занимать три четверти высоты дверного проема.Горизонтальные модели более громоздки и не подходят для небольших помещений. Универсальные шторы можно монтировать как вертикально, так и горизонтально. Именно такая мобильная конструкция пользуется наибольшим спросом, поскольку представляет собой полноценный дополнительный элемент отопления. Его часто используют для офисных помещений и квартир.
Важно! Горизонтальные устройства не предназначены для вертикальной установки.
По типу установки бывают подвесные и встраиваемые модели.Первый вариант крепится прямо к стене. Второй встраивается в стену или потолок на высоте проема. Такие модели состоят из модуля и декоративной решетки.
Полезный совет! Очень эстетично будет смотреться тепловая завеса, встроенная в натяжной потолок.
Самолетные варианты теплообменников
В зависимости от наличия и типа теплообменника различают жилы:
- водяные;
- электрические;
- без теплообменника.
Самыми популярными и востребованными являются воздушные электрические тепловые завесы, работающие от сети 220 В. Эти устройства обладают высокими показателями эффективности и просты в установке. Многие модели оснащены возможностью плавной регулировки температуры нагрева воздушного потока. Главный недостаток электрических завес – значительный расход энергоресурсов, связанный с обеспечением работы вентилятора и теплообменника отопления. Кроме того, устройства имеют некоторую инерцию при запуске, т.е.е. Для выхода версий в рабочий режим требуется определенное время.
Для водяных тепловых завес на входной двери, имеющих серийное обозначение RW, в качестве теплоносителя выступает горячая вода. Устройства подключаются к системе отопления или централизованного горячего водоснабжения через форсунки, которые расположены в кожухе завесы. Главное преимущество такого типа устройств – минимальные затраты на эксплуатацию. Здесь электричество тратится только на работу вентилятора и системы управления. Однако для устройства характерна масса сложностей в процессе установки.Здесь следует дополнительно смонтировать трубы с запорной арматурой и регулировочной арматурой.
При установке водяной тепловой завесы необходимо заранее предусмотреть ответвление от общего контура, что не всегда возможно при уже смонтированной системе отопления. Также для трубчатого теплообменника необходимо установить фильтрующее устройство, чтобы исключить его вход. При выборе штор необходимо учитывать мощность установки, которая должна соответствовать возможностям системы отопления, чтобы работа устройства не влияла на уровень нагрева радиаторов.
Воздушные завесы без теплообменника серии RV не используются для обогрева воздуха. Их используют для защиты помещения от попадания уличной пыли, насекомых и различных загрязнений. Они также предупреждают об утечке наружного кондиционированного воздуха. Их часто используют для зонирования помещения в производственных цехах, чтобы исключить в складских или морозильных камерах теплый воздух.
Электрические тепловые завесы над дверью
В качестве теплообменника здесь можно использовать ТЭН, спиральный или керамический теплообменник.Аппараты со спиралью – самые дешевые и при этом маломощные. Купить тепловую завесу над дверью можно за 4000 рублей. Благодаря тому, что теплообменник открытого типа, он очень быстро нагревает воздушный поток, выходя из рабочего режима. Однако такой нагревательный элемент сжигает кислород. Шторы со спиралью отличаются минимальным сроком службы.
Полезный совет! Аппараты со спиралью целесообразно использовать для помещений с повышенным воздухообменом.
Более эффектны шторы на десятку. Это металлическая трубка, в середине которой расположен нагревательный элемент, проволока или графит и песок. Эти устройства не сжигают кислород в помещении, работают долго и бесперебойно. Выделяется по доступной стоимости. Средняя стоимость Тепловая завеса 20 тыс. руб.
Самыми современными являются тепловые завесы с керамическим теплообменником, которые быстро нагревают воздух до заданной температуры и переходят в экономичный режим энергопотребления.Это устройство не только выполняет задачу по отсечению наружного холодного воздуха, но и позволяет значительно экономить энергоресурс. Недостатком считается высокая стоимость тепловой завесы по сравнению с аналогами.
Классификация Завесы по назначению
Электрические тепловые завесы имеют серийные обозначения RM, RT и RS, которые указывают на назначение устройства. Множественные мини-шторы серии RS используются при небольшой открытости 1500х80 см. Их производительность не более 500 м³ / час.Завесы обычно устанавливают в транспортных ящиках, уличных киосках или над окнами обслуживания клиентов.
Наибольшей популярностью пользуются завесы серии RM, которые используются для стандартных проемов высотой 2,5-3 м. Они способны перекачивать до 2000 м³ воздуха в час. В моделях обычно есть удобные выносные блоки и пульты дистанционного управления. Такие устройства среднего класса часто используют для приточной двери или для перехода из прохладной прихожей в жилое помещение.
Статья по теме:
Использование инфракрасных обогревателей для различных помещений.Зона нагрева прибора. Обогреватели Алматы.
Высокопроизводительные устройства Более 2500 м³ / час серии RT предназначены для проемов высотой 3,5-7 м. Устанавливайте такие тепловые завесы на ворота в мастерской, автосервисе, складском или производственном помещении, при входе в супермаркет или развлекательный центр.
Полезный совет! Для широкого дверного проема можно установить несколько термокабелей, которые располагаются в ряд.
Как выбрать тепловую завесу
Для правильного выбора тепловой завесы недостаточно определиться с местом ее установки и принципом работы теплообменника.Стоит обратить пристальное внимание на характеристики устройства:
- размеры штор;
- производительность устройства, которая указывает количество воздуха, нагнетаемого воздухом в единицу времени;
- скорость воздушного потока;
- тип теплообменника;
- мощность блока теплообменника;
- уровень защиты устройства;
- тип управления;
- наличие дополнительных опций;
- Внешний вид Устройства.
Линейные параметры устройства
Основным параметром устройства является его длина, которая должна полностью перекрывать дверной проем для создания необходимого воздуховода по всей его ширине.Не должно быть зазоров, способствующих свободному проникновению холодных и пыльных воздушных масс. Длина устройств находится в пределах 600-2000 мм. Для дверного проема закупается стандартный размер с вуалью 800 мм.
Полезный совет! Для лучшего эффекта вам следует приобрести завесу, создающую воздушный поток, широкий, немного превышающий просвет дверей.
Если ширина проема превышает длину выбранной модели штор, лучше установить два блока вплотную друг к другу.Выбирая длинную модель, следует учесть важный нюанс. Длина завесы турбины обычно не превышает 800 мм, что связано с усилением вибрационных явлений при ее увеличении, и для их минимизации необходимы дополнительные затраты, что приведет к увеличению стоимости продукции.
В этом плане производители идут на хитрость. В центре устройства находится электропривод, справа и слева от которого установлены турбины необходимой длины. Однако в такой конструкции есть существенный недостаток.В центральной части устройства создается зона пониженного давления, через которую может беспрепятственно проникать холодный воздух.
Еще одним важным параметром является длина струи воздушного потока, которая должна достигать пола при номинальной мощности завесы. Здесь дело не в высоте дверного проема, а в расстоянии от пола до пола. Если воздушный поток не касается пола, возникнет просвет, который позволит свободно перемещаться сквознякам.
Производительность и тепловая мощность завес
Эффективная работа устройства зависит от плотности воздушного потока.Внутреннее давление в нем должно превышать внешнее в любой точке проема. Скорость потока также должна быть оптимальной и не создавать дискомфорта для людей. Минимальное значение для эффективной работы устройства должно быть не менее 2,5 м / с. Это зависит от диаметра вентилятора и скорости его вращения.
В техпаспорте В каждом устройстве указаны его характеристики. Правильно подобранная модель должна обеспечивать приток воздуха, который только на 1/3 часть рассеивается книгой, а его оставшийся объем возвращается в комнату.Если выбран прибор с завышенной производительностью, то значительная часть воздуха будет выноситься из помещения наружу, что свидетельствует о нецелевом использовании завесы и неоправданных затратах затраченной электроэнергии. Если завеса обеспечивает недостаточный приток воздуха, холодные воздушные массы будут спокойно проникать внутрь помещения, делая монтаж установки неэффективным.
Для дверного проема стандартного размера 800х2000 мм необходимо выбрать завесу производительностью 700-900 м³ / час.Однако производители выпускают модели с более скромными параметрами. Выбирая завесу, следует учитывать расположение входа, перепады температур, направление и скорость ветра. Все эти характеристики учитываются при расчете тепловой завесы. Поэтому для каждой конкретной модели производители указывают все необходимые параметры и рекомендации по установке устройства в паспорте.
Тепловая мощность завесы не является решающим показателем при выборе завесы.Ведь основная цель установки – не обогрев помещения, а поддержание в нем оптимальной температуры. Завеса должна лишь частично компенсировать теплопотери через дверь. Устройство только способствует лучшему функционированию системы отопления, но его не следует заменять. Однако на практике в качестве дополнительного обогрева оправдана установка теплой завесы мощностью 2 кВт. Большинство моделей обеспечивают повышение температуры до 20 ° C. В некоторых случаях это значение достигает 30 ° C.
Система защиты и управления устройствами
Для каждой модели тепловая завеса обеспечивает два уровня управления.С помощью первого создается и поддерживается указанная производительность устройства. Второй отвечает за работу теплообменного агрегата. Специально разработанная система защиты исключает включение ТЭНа при неработающей турбине, что убережет устройство от перегрева.
В самых бюджетных моделях уже установлен уровень нагрева ТЭНа и выставлена производительность прибора, которую нельзя изменить. Однако для самостоятельного регулирования микроклимата в помещении лучше выбирать шторы с возможностью ручного управления устройством.Также существуют сложные варианты, где ступенчатая регулировка завесы, которая обеспечивает несколько уровней мощности турбины и градацию нагрева теплообменника.
Самыми популярными сегодня являются модели с электронным управлением, позволяющие плавно и точно настраивать устройство. Обычно блок управления располагается на корпусе устройства. Также можно купить тепловую завесу с пультом управления или выносной блок, который располагается на стене. На панели расположен ряд кнопок, с помощью которых настраивается эффективная работа: Включение / выключение, производительность, режим нагрева, температура и т. Д.
Каждая современная модель оснащена повышенной степенью защиты от перегрева, перепадов напряжения, короткого замыкания, обрыва фазы на корпусе и другими вариантами защиты. Также есть модели, которые оснащены терморегулятором и таймером. В более новых версиях регулируется угол подачи воздуха, что увеличивает эффективность завесы.
Установка тепловой завесы
Несмотря на то, что по степени сложности установка устройства намного проще, чем у бытового кондиционера, производители настаивают на допуске установки завесы к профессионалу.Однако вы можете выполнять работу самостоятельно.
Перед тем, как приступить к установке тепловой завесы, следует предусмотреть линию питания необходимой мощности, точку подключения устройства, элементы защиты и безопасности (Узо и автомат). Далее следует выполнить точную разметку, после чего крепежные детали фиксируются на плоскости стены для дальнейшего навешивания тепловой завесы над дверью. В комплект устройства обычно входит монтажная панель или кронштейны и крепеж.
Если у выбранной модели завесы есть регулируемые, их необходимо наклонить от вертикали на угол 30 градусов.в стороне от входа. В конструкции воздушной форсунки многих моделей уже есть такой перекос воздушного потока. Также может потребоваться установить сигнальный кабель и закрепить пульт дистанционного управления на стене. Все эти действия подробно описаны в инструкции по установке устройства, с которой следует ознакомиться перед установкой шторки.
Установка горизонтальной или вертикальной водяной тепловой завесы – более сложное мероприятие, требующее определенной теплотехники и установки дополнительного насосного или коллекторного оборудования.Для проведения монтажа следует привлечь специалистов в этом вопросе.
Ремонт тепловой завесы
Оценить масштаб пробоя завесы и возможность ее ремонта может только квалифицированный специалист. Он легко изменится на новую деталь и будет следовать за последующей конфигурацией устройства.
Самая частая причина поломки автомобиля – перегрев устройства, возникающий из-за несоблюдения рекомендации инструкции.Завеса включается на полную мощность, в результате выходит из строя вентилятор, ТЭН, реле и страдают электрические контакты. Чаще всего выходят из строя шторы с длиной устройства более 80 см, которые комплектуются очень сложной комплектацией.
Специалист сервисного центра устранит небольшую неисправность на месте. Однако, если требуется более сложный ремонт, оборудование на время демонтируется. Также можно попробовать устранить неисправность самостоятельно, подробно изучив перед этой инструкцией.
Все работы должны выполняться с соблюдением техники безопасности. Если прибор не включается, сначала следует убедиться в наличии электричества. Затем проверьте контакты и предохранители. Неисправные элементы можно заменить самостоятельно, следуя инструкциям.
Важно! Вся работа с устройством производится при полном его отключении от сети.
Если переключатель устройства находится в положении «нагрев», но функция не выполняется, возможно, переключатель вышел из строя, либо в электрической цепи плохой контакт.В первом случае элемент меняется на новый. Во втором варианте проверьте правильность подключения и восстановите контакт.
Если тепловая завеса периодически включается и выключается, необходимо проверить правильность ее установки и очистить внутреннюю часть от скопившейся пыли.
Важно! Устройство будет работать исправно при соблюдении всех рекомендаций по его установке, обслуживанию и периодической чистке.
Плановое обслуживание тепловой завесы
Для обеспечения эффективной и длительной работы тепловой завесы необходимо четко следовать рекомендациям, указанным в инструкции по эксплуатации устройства, которое требует своевременного профессионального ухода.
Ежемесячно должен проводиться визуальный осмотр приборов, проверка креплений, ограждений и блочной конструкции. Для каждой фазы выполняется проверка тока и напряжения. Необходимо проверить тепловую завесу во всех ее режимах и панель управления.Очистка корпуса, передней панели блока управления, входных жалюзи и воздушных фильтров.
Раз в квартал квалифицированный специалист подтягивает резьбовые соединения проводов на клеммных коробках, производит чистку контактов, проверяет работу предохранителей и наконечников. В случае обнаружения неисправных деталей меняйте их на новые. Также выполняет диагностику вуали для выявления и устранения посторонних шумов. Осмотр лопастей вентилятора.
Каждые полгода выполнять сезонную отладку режимов работы прибора, заключающуюся в окраске или консервации тепловой завесы.В это время также выполняется пневмоочистка теплообменника и остальных узлов.
Его следует очищать ежегодно, чтобы очистить теплообменник с использованием специального химического состава. Также устанавливается степень износа подшипников электродвигателей вентиляторов.
Известные производители тепловых электрических завес над дверью. Цена устройства
На сегодняшний день наиболее популярными производителями тепловых завес являются следующие компании:
- Friko;
- Пирокс;
- Olefini;
- Termoscreens;
- Ballu;
- Тепловая паста;
- Тропик.
Более 70% всего ассортимента товаров принадлежит шведской компании FRIKO и норвежской компании Pyrox. Продукция этих брендов является эталоном для других производителей. Компании выпускают широкий ассортимент качественной продукции, начиная с компактных моделей оконных работ и заканчивая крупногабаритными промышленными тепловыми жилами. Надежность устройств обеспечивается применением качественных ТАН, разработанных по специальной технологии в качестве теплообменника, что продлевает срок службы всей установки.
В промышленных тепловых завесах длиной более 1500 мм устанавливается одна турбина большого диаметра, обеспечивающая равномерный и интенсивный поток воздуха. Обе компании производят устройства с отличительными энергосберегающими характеристиками и бесшумной производительностью. Однако продукция европейских брендов стоит очень дорого. Приобрести тепловую завесу малых габаритов 3 кВт можно в среднем за 50 тысяч рублей. Продукция на стандартные габариты типоразмера начинается от 100 тысяч рублей.Цена габаритной тепловой завесы FRIKO достигает 800 тысяч рублей.
Менее дорогие товары предлагает английский бренд TERMOSCREENS. Несмотря на то, что изделия отличаются меньшей мощностью от 1,5 кВт, тепловые завесы не уступают по надежности скандинавским производителям. Роль теплообменника в тепловых завесах выполняет электроспираль. Воздушный поток создают турбины небольшого диаметра. Средняя цена Воздушно-тепловые завесы малых размеров 7-10 тыс. руб.Изделия на широкие проемы будут стоить в среднем 25-45 тысяч рублей. Цена на модели встраиваемого типа достигает 100 тысяч рублей.
Вертикальные электрические тепловые завесы полупромышленного типа предлагает греческая торговая марка Olefini. Продукция отличается высокой производительностью, но при этом работает достаточно шумно. Поэтому их часто устанавливают в промышленных цехах. Шторы имеют невысокую стоимость, которая в среднем составляет 50-75 тысяч рублей.
Тепловые завесы Ballu
Китайский производитель Ballu имеет несколько заводов в России.Это позволяет компании производить бюджетную продукцию, ориентированную на запросы российского потребителя. Компания постоянно занимается улучшением продукции, расширением ассортиментного ряда и снижением стоимости продукции. Тепловые завесы счёта отличаются высокими показателями энергосбережения, что позволяет экономить ресурс без снижения эффективности работы устройства.
Производитель выпускает несколько серий устройств. В серию S1 входит бюджетная тепловая завеса Ballu BHC CE 3.Производительность устройства 300 м³ / час. Устанавливается на входе в торговый центр, кафе или офис на высоте не более 2,5 м. Нагревательный элемент может работать на полной или половинной мощности и без нагрева в течение летнего года. Стоимость устройства – 4300 руб.
Еще одна бюджетная модель нового поколения – тепловизор Ballu BHC CE 3T. По сравнению с предыдущим продуктом это устройство имеет термостат, а его производительность достигает 400 м³ / час. Цена шторки 6000 руб.
Серия S2 отличается от S1 тем, что устройства оснащены игольчатым нагревательным «стилем», термостатом и системой шумоподавления. В серию начинается малогабаритная тепловая завеса BHC 3.000 SB производительностью 300 м³ / час. Он может работать на полной мощности в 3 кВт и в экономичном режиме при мощности 1,5 кВт. Цена устройства 4 000 руб.
Более совершенная малогабаритная тепловая завеса Ballu BHC L06 S03 производительностью 350 м³ / час оснащена электронным проводным дистанционным управлением BRC-E с широким функционалом.Цена продукта – 4 500 тыс. Руб.
Тепловая завеса Ballu BHC L08 S05 производительностью 450 м³ / час устанавливается на стандартный дверной проем. Работает с суммарной мощностью 5 кВт, а в экономичном режиме в 2,5 кВт. Стоимость устройства – 6400 руб. Еще одна тепловая завеса BHC 5.000 SB производительностью 400 м³ / час также рассчитана на ширину ворот 800 мм. Его стоимость 5 990 руб.
Стоимость большой тепловой завесы Ballu BHC L10 S06 производительностью 1050 м³ / час и мощностью 6 кВт составляет 10 000 руб.
Серия t включает модернизированные устройства с Tan в качестве нагревателя. Шторы оснащены терморегулятором, обладают низким уровнем шума и вибрации. Длина воздушной струи достигает 3 м. Одна из самых популярных моделей этой серии – тепловая завеса Ballu BHC L08 T 03 производительностью 600 м³ / час и мощностью 3 кВт. Цена устройства 5700 руб.
Тепловые завесы Tropic
Одним из самых популярных отечественных производителей тепловых завес является компания Tropic.Выпускает широкий ассортимент полупромышленных, бытовых устройств, завесы для дверных проемов и ворот разных размеров, которые различаются размером, характеристиками, типом теплоносителя, типом нагревательного элемента и местом установки. Продукция компании отличается высокой надежностью и невысокой стоимостью.
Все тепловые завесы данной марки объединены в серию. Самыми маленькими и дешевыми считаются тепловые завесы серии «К», которые используются для дверных проемов высотой до 2 м.Их производительность находится в пределах 150-350 м³ / час. Благодаря миниатюрным размерам устройство может использоваться не только как тепловая завеса, но и как тепловентилятор или обогреватель с функцией «теплый пол». Купить электрическую тепловую завесу можно за 3200 рублей.
В серию «А» входят легкие, компактные, малошумные и недорогие устройства, которые располагаются горизонтально над дверным проемом высотой до 2,2 м. Завесы оснащены сверхмощной крыльчаткой из алюминиевого сплава «сти-элемент», которая сокращает время выхода устройства в рабочий режим за счет снижения вибрации и шума.Самая популярная и бюджетная модель из этой серии – тепловая завеса tropic a 3 производительностью 270 м³ / час. Цена установки всего 3700 руб.
В серии «М» собраны шторы малых размеров, которые имеют эстетичный внешний вид и расширенные технические характеристики. Их можно устанавливать для дверных проемов до 2,3 м по вертикали и горизонтали. Роль теплообменника здесь выполняет «Стич-элемент», благодаря которому обеспечивается надежная, бесшумная и эффективная работа устройства.Шторы обладают высокими характеристиками, удобной регулировкой и повышенной функциональностью. В комплект входит выносная панель со встроенным терморегулятором.
Самая маленькая модель этой серии – тепловая завеса Tropic M 3 производительностью 450 м³ / час. Цена устройства 5 900 руб. Для дверных проемов стандартного размера подходит тепловая завеса tropic M 6 производительностью 900 м³ / час.
В серию «Т» входят завесы среднего размера 3-12 кВт.Устанавливается над входными дверями магазинов, складов, кафе, тамбур на высоту не более 2,5 м. Теплообменник многожильный Ten. Контроль за работой устройства осуществляет встроенный термостат. Цена тепловой завесы минимальной для данной серии производительностью 1100 м³ / час – 10 600 руб. Максимальная производительность аппарата серии «Т» – 4200 м³ / час. Купить бесшумную тепловую завесу над дверью можно за 30 000 рублей.
Воздушные тепловые завесы Тепломас
Не менее популярным производителем тепловых завес является российская компания «Тепломас».Выпускает широкий спектр качественного оборудования с электрическим или водяным источником тепла, что наглядно представлено в каталоге. Цена на тепловую завесу тепловую маску зависит от размера, производительности, установки устройства и источника тепла. Все модели объединены в серию с цифровым обозначением. Чем выше это число, тем мощнее продукт. Рекомендации по установке и эксплуатации устройства подробно описаны в инструкции. «Тепловая завеса Тепломаса» индивидуальна для каждой модели.
Маломощные и тепловые завесы средней мощности CEV собираются в сериях 100, 200 и 300. Производительность устройств находится в пределах 300-2800 м3 / час. Их устанавливают в коммерческих помещениях и офисных тамбурах. Стоимость малогабаритной тепловой завесы мощностью 2 кВт производительностью 300 м³ / час – 2 500 рублей. Устройство с максимальной производительностью обойдется в 35000 рублей. Для сравнения: водяная тепловая завеса «Тепломаш» производительностью 2800 м³ / час составит не менее 41 000 рублей.
Промышленные устройства более мощные и обладают высокой производительностью. К ним относятся модели серий от 400 до 1000. Они устанавливаются в мастерских и на складах. Цена тепловой завесы на входную дверь высотой до 4,5 м в среднем составит 30 тысяч рублей. Стоимость мощной модели с максимальной производительностью составит не менее 110 тысяч рублей.
Для помещений с повышенными требованиями к дизайну следует выбирать тепловые завесы серии 600.Устройства устанавливаются в офисных, административных помещениях, в кафе, ресторанах, отелях с продуманным дизайном интерьера. Купить тепловую завесу термопасту из этой серии можно в среднем за 55000 рублей.
Только правильно подобранная и установленная по всем правилам тепловая завеса сможет эффективно работать и выполнять свое предназначение. А плановое обслуживание поможет продлить срок службы устройства.
Тепловая завеса с электронагревом.Тепловые завесы – основные принципы работы
Тепловая завеса, по большому счету, это обычный тепловентилятор с необычной конструкцией, создающий плоский, направленный вниз поток воздуха, и служащий преградой для проникновения в холодный воздух. Тепловые барьеры используются для предотвращения сквозняков при открытых дверных или оконных проемах, а также в качестве барьера от насекомых и пыли. Они очень распространены в холодильной технике, предотвращая смешивание теплого воздуха с холодным.
Особенности конструкции
В корпусе вентилятора установлен водяной или электрический нагреватель.Направленный поток нагретого воздуха через специальные форсунки подает мощный вентилятор. Оборудование устанавливается над входом в помещение или сбоку от входа, подавая непрерывный воздушный поток вертикально, горизонтально или под углом к входу.
Особенностью конструкции воздушных заслонок является конструкция самого вентилятора, или, как часто его называют, турбины. В этом устройстве используется мощный радиальный вентилятор, турбина расположена по всей длине завесы. Но так можно сделать такой веер.Можно сделать такой вентилятор длиной не более 800 мм, тогда шторы с установленным двигателем используются по центру устройства, а турбины к нему подключаются с двух сторон.
Классификация тепловых завес
Все устройства, работающие по этому принципу, могут нагреваться воздухом или без него. Поскольку воздух в помещении и воздух «теплового барьера» постепенно перемешиваются, то можно добиться нагрева или охлаждения для создания максимально комфортного микроклимата.
- Электровоздушная преграда имеет электрокар определенной мощности и вентилятор особой конструкции, способный создавать такое давление воздуха для предотвращения перегрева и, соответственно, выхода из строя ТЭНов.
- В термостатах с водяным нагревом проточного воздуха нагревательный элемент представляет собой теплообменник, по которому проходит горячая вода.
Препятствия, работающие без нагрева выходящего воздуха, используются как преграда от попадания в кондиционируемые помещения и расположенные за их пределами холодильные камеры теплого воздуха.Горизонтальное, вертикальное и встроенное расположение ТЭЦ
Кроме того, воздушные термобарьеры различаются по принципу установки. Это:
- Горизонтально – крепится к потолку над входом в помещение, требующим установки воздушного барьера.
- Вертикальные электрические тепловые завесы устанавливаются с любой стороны дверного проема и крепятся непосредственно к полу. Их применяют гораздо реже, чем горизонтальные, и устанавливают, если установка горизонтальных устройств невозможна или экономически неоправдана.
- Встроенный. Встраиваемые устройства монтируются, как правило, над натяжными или натяжными потолками, на которых монтируется только декоративная решетка для выхода воздушного потока. Также тепловые завесы могут быть промышленного, осевого, центробежного, канального и диаметрального типа.
Область применения
Помимо кондиционируемых помещений, необходимость установки термобарьеров испытывают помещения, в которых создается большой поток людей в силу функционального назначения, а значит, дверь в помещение практически постоянно открыта.К таким объектам относятся метро, производственные цеха и склады. Желательно оборудовать мощную тепловую преграду.
- В крупных торговых центрах, на проходящих предприятиях и в тех помещениях, где установлены автоматические двери, целесообразно использовать вертикальные водяные тепловые завесы, которые будут работать синхронно с автоматикой дверей. Дверь открылась – занавески включаются при закрытии дверей, они защищают комнату от проникновения в нее холодного или горячего воздуха и других неприятных факторов.Очень часто такие устройства подключаются к системе, которая менее энергоэффективна, чем электрическая.
- В небольших магазинах, павильонах, ресторанах и офисных центрах он образует «воздушный невидимый барьер» для выходящего из помещения тепла, существенно экономя средства на отопление. Такие устройства могут и проветривать воздух, смешиваясь с воздушной средой, но как о полной замене обогрева нельзя говорить о тепловой завесе.
- Очень популярной стала установка тепловой завесы для гаража, потому что с того момента, как ворота открываются и везет машину, гараж играет.Принцип работы этого устройства аналогичен оборудованию, используемому для автоматических дверей. Ворота открылись – тепловая завеса создала «непреодолимую преграду» с холодным воздухом, ворота закрываются, завеса начинает работать на 10% своей мощности. В гараже такую воздушную преграду можно использовать как при горизонтальном, так и при вертикальном способе установки, поэтому выбор зависит от ширины гаража и личных предпочтений его владельца.
Особенности выбора
Если тепловой барьер нужен для бытового использования и его нужно подбирать непосредственно вам, то стоит обратить внимание на некоторые «мелочи»:
- В первую очередь следует сделать выбор между водным оборудованием или электроприбором.Электробарьер быстро монтируется, но дорог в эксплуатации. КПД такого оборудования выше, но и счетов за электроэнергию нет. Если в помещении, где планируется установка, стоит система водяного отопления, стоит задуматься о покупке и установке водяной завесы. Он сложнее в установке, но дешевле в эксплуатации.
- Мощность устройства. Следует понимать, что чем больше мощности, тем больше тепла он выделяет. Но это опять же снижает затраты на производство тепла.
- При выборе теплового барьера для бытового использования одним из критериев является уровень производимого ими шума. Если устройство выдает уровень шума более 70 дБ, то для бытовых нужд он не очень подходит.
- Расход воздуха на выходе из устройства. Следует знать, что нужно выбирать такую воздушную преграду, в которой на выходе будет скорость не менее 10 м / с, а на выходе – около 5 м / с.
Кроме того, сегодня такое оборудование выпускается с массой дополнительных функций, из которых наиболее важным является защита устройства от перегрева и возможность создания воздушного потока без нагрева.Это значительно расширит возможности его использования летом.
Совет:
Если вы поставили цель приобрести термобарьер для бытовых нужд, обратите особое внимание на производителя. Выбирайте продукцию только тех компаний, которые заслужили доверие не только у вас, но и у большинства покупателей такой техники. Кроме того, устанавливая тепловую завесу, не стоит пренебрегать услугами профессионалов.
Обогреть комнату, в которой постоянно открываются одна или несколько дверей – занятие неблагодарное.Отопительные приборы работают на полную мощность, но тепло все равно уходит через дверные проемы.
Оптимальное решение создаст препятствие в проеме, которое не пропускает людей, но является препятствием для внешнего потока воздуха. Такое устройство называется тепловой завесой, так как оно создает в открытом проеме плоский поток теплого воздуха и не допускает выхода теплых масс наружу и потока холодного воздуха внутрь.
Воздушный поток защищает дверной проем
Принцип действия любой тепловой завесы
Задачей такого защитного устройства является перекрытие внешнего воздуха с помощью самого воздуха.А именно создание изолирующего воздушного потока, перекрывающего весь открытый проем. Такие прожилки не только удерживают тепло внутри помещения, но и препятствуют проникновению пыли, посторонних запахов и даже насекомых.
Воздушный барьер
Такие устройства эффективно сохраняют тепло там, где двери постоянно открываются – в магазинах, гаражах. Да и в больших загородных домах могут быть ситуации, когда двери постоянно прихлопываются.
Конечно, приобретение тепловой завесы стоит денег, а ее работа сопровождается расходом энергии.Но эффект сохранения тепла в доме, защищенный занавеской, позволяет системам отопления работать с меньшей мощностью. И это в конечном итоге сводит на нет общую экономию средств. Кроме того, современные устройства тепловой завесы оснащены автоматикой, в которую входит воздушный барьер только при открытой двери, а при закрытии двери – завеса не работает и не тратит энергию.
Устройство тепловой завесы
Упрощенная работа устройства, создающего воздушную преграду, может быть представлена в виде совмещения нагревательных элементов и вентиляторов.Нагретый воздух приводится в движение вентилятором, а выходные каналы и жалюзи образуют из него широкий и плоский поток, направленный вдоль защищаемого пространства.
Упрощенное устройство тепловой завесы
Конечно, на самом деле все не так просто. Обычные вентиляторы осевого типа не подходят для создания широкого и равномерного воздушного потока. Для обеспечения качественной воздушной заслонки используются радиальные и диаметральные вентиляторы. По форме это длинный цилиндр, с лопастями по всей длине.
Схема тепловой завесы
Обычно такая турбина вращает электродвигатель, расположенный сбоку.Но есть варианты, в которых двигатель расположен посередине и вращает две турбины по обе стороны от себя. Такая конструкция требует сложного устройства воздуховода, так как в противном случае в середине образуется узкий участок, в котором не создается воздушный экран.
Характеристики устройств защиты воздуха различаются в зависимости от места установки, типа нагревательных элементов и методов управления.
Место установки
Тепловой поток, создаваемый завесой, может быть направлен сверху вниз или со стороны защищаемого проема.По логике устройство, которое направляет воздух вертикально, следует и называть вертикальным. Но по не совсем понятной традиции такие шторы называют горизонтальными. А те, кто гнал воздух через дверные проемы – вертикальные вершины.
Варианты Жил при установке:
- Горизонтальные шторы расположены над проемом, который нужно «закрыть». Воздушный поток движется сверху вниз. Это самый распространенный тип устройств. Это определяется тем, что их установка проще.
Тепловая завеса горизонтального типа
- Вершины вертикального типа крепятся к полу и располагаются сбоку от дверных проемов. Это место труднее для изготовления самого устройства и труднее при установке. Зачем нужна вертикальная тепловая завеса? Без него не обойтись в тех случаях, когда пространства над дверью недостаточно для установки горизонтального устройства. Кроме того, для относительно узких дверей использование воздухозащиты вертикального типа может быть более эффективным.
- Есть еще один очень редкий вид тепловой завесы – врезная. Эти устройства предназначены для скрытой установки за подвесным потолком. Воздушный поток проходит через декоративную решетку.
Типы ТЭНов
Для обеспечения надежной защиты помещения в холодное время требуется предварительный нагрев воздуха перед выходом наружу. Это достигается за счет обдува ТЭНов. Нагревательные элементы, используемые в устройствах тепловых завес, бывают трех типов:
Электрический
Самый распространенный вид нагревательных элементов.Традиционно это таны – трубчатые электронагреватели, в которых нагрев осуществляется за счет нихромовой спирали, заключенной в изолирующую трубку. Такие обогреватели надежны и просты в эксплуатации.
В последнее время в электрических тепловых завесах для обогрева воздуха используются стилевые элементы. В них тепло также возникает при пропускании тока через нихромовую проволоку или ленту. Форма и расположение провода в этих элементах напоминают игольчатые радиаторы.
За счет такой конструкции элементы стирки мгновенно нагреваются, обеспечивая высокую температуру продуваемого воздуха на выходе.Недостатком недостатка является то, что из-за высокой температуры самого элемента падающая на него пыль горит и выделяется запах Гэри.
Относительно высокая стоимость электроэнергии также относится к минусам всех электронагревателей.
Нагревательный элемент
Вода
Это водонагреватели, отводящие тепло от протекающей по ним горячей воды. Они довольно сложны как в установке, так и в эксплуатации.
Водонагреватель для тепловой завесы
Газ
Пожалуй, самый выгодный по стоимости.Есть модели, работающие на сжиженном газе. Недостаток – возможная опасность аварий, присущая любому газовому оборудованию.
Методы управления
Управление и эксплуатация устройств теплозащиты может осуществляться как в ручном режиме, так и в автоматическом режиме. Основные методы управления:
- Включение и выключение устройства. Автоматика, синхронизированная с открытием двери, обеспечивает экономию и ресурс завесы. Защитный поток активируется только при открытых дверях.
- Регулировка температуры воздушного потока. Простые устройства выполняются ручным переключателем температуры. В дорогих устройствах степень нагрева регулируется в зависимости от температуры наружного воздуха. В жаркое время нагревательные элементы можно отключать, а занавеска обеспечивает поддержание помещения.
- Дистанционное управление режимами работы осуществляется с переносного пульта.
Технические характеристики
Чтобы понять, как выбрать подходящую тепловую завесу, необходимо разбираться в основных технических параметрах этих устройств.Подберите устройство, которое защитит вашу дверь, чтобы защитить:
- Габаритные размеры. Длина устройства должна обеспечивать полное перекрытие ширины дверного проема тепловым потоком. Даже небольшая щель значительно ухудшит эффективность защиты от внешних воздействий. Для выбора защиты над широкими дверями в больших помещениях – супермаркетах, автосервисах – можно установить несколько устройств, расположенных по всей ширине проема. Также важна высота устройства.Если над защищаемым проемом больше свободного места, то, вероятно, придется отказаться от горизонтального типа штор и рассматривать только варианты от вертикального типа, с расположением дверного проема от двери.
Создание длинной тепловой завесы из четырех элементов
- Производительность воздушного потока. Задача тепловой завесы – не обогрев помещения – выполняются другие устройства. Поэтому мощность вентилятора и, соответственно, объем воздушного потока в единицу времени и его скорость – основные параметры тепловой завесы.Для надежной настройки защитного потока требуется его скорость в точке расстояния около 2 м / с. Чтобы обеспечить такую скорость потока у самого пола, необходимо, чтобы устройство, расположенное на высоте 2,5 м, «выдавало» скорость около 8 м / с. Для обеспечения таких скоростей необходим агрегат производительностью более 600 м3 / час.
- Уровень шума. Если для производственных помещений и крупных супермаркетов это не самый определяющий параметр, то для бытовых устройств он критичен.В домашних условиях для комфорта нужен шум менее 70 дБ.
- Наличие автоматического управления. Ручной режим хорош только для самых простых и дешевых вариантов. Автоматический контроль работы завесы и температуры ее нагревательных элементов обеспечивает ее эффективность и экономичность.
- Защитные устройства. В целях безопасности необходимо автоматическое отключение системы при ее перегреве.
Популярные модели тепловых завес
Рассмотрим самые популярные модели:
- Одной из самых простых, но в то же время мощной горизонтальной теплозащиты является модель Tropic M-9.Его назначение – производственное помещение, так как он работает от сети 380 В, а конструкция не блещет. Два уровня мощности – 9 кВт и 4,5 кВт. Высокая производительность – более 1100 м3 / час. Высота установки – не более 2,3 м. Цена 12-13 тыс. Руб.
Мощная завеса Tropic M-9
- Для домашнего использования в домах и даже квартирах подходящей моделью может быть BLLU BHC-L06-S03. Он не отличается высокой мощностью, но малошумным и недорогим. Он работает от сети 220 В, а также имеет два переключаемых уровня мощности – 3 кВт и 1.5 кВт с обогревом от стильных элементов. Возможна работа при отключенном отоплении. Производительность – 350 м3 / час. Уровень шума – 46 дБ. Его цена 5-6 тысяч рублей. К недостаткам можно отнести отсутствие пульта дистанционного управления.
Бытовая тепловая завеса Ballu BHC-L06-S03
- Отечественный производитель Тепломаш выпускает целую линейку термозащитных устройств. Одна из отечественных моделей CEV-3P1153E. При достойной производительности – 500 м3 / час, но малошумном – 45 дБ.Двухступенчатая регулировка мощности – 3 и 1,5 кВт. Максимальная высота установки – 2,2 м. Цена 6-7 тысяч рублей.
Тепловая завеса Тепломаш КЭВ-3П1153Э
Борис Дамчук
Время чтения: 3 минуты
A.
Ворота склада.
Зима, пожалуй, самое неприятное время года не только для большинства людей, но и для нормального функционирования многих промышленных зданий и процессов, происходящих в них.
В основном, конечно, из-за температуры – и проблема не столько в холодном воздухе за пределами помещения, сколько в получающейся разнице по сравнению с воздухом внутри.Эти капли негативно сказываются на материале стен и элементов конструкции, рабочем состоянии окон, дверей и ворот.
Для поддержания оптимального микроклимата в помещении, защиты от холода персонала, оборудования и хранимых грузов используются тепловые завесы, создающие своеобразный воздушный барьер, предотвращающий промерзание конструкций, образование земли, конденсата и т. Д. О них сегодня и будет быть речью.
Как работает тепловая завеса на воротах склада?
Провести следующую логическую цепочку несложно – чем больше товарооборот на предприятии, тем больше потребуется самый крупный склад для его обеспечения – а такой склад, в свою очередь, предполагает наличие крупногабаритных ворота.
Раз уж мы заговорили о зимнем времени, не лишним будет добавить, что при интенсивной работе работы открываются и закрываются много раз в день, постоянно создавая столкновение теплых и холодных воздушных масс разной степени влажности.
Эти различия могут привести к повреждению продукции и плохо сказаться на здоровье сотрудников. Кроме того, это гарантированно приведет к дополнительному расходу тепла, а при использовании на складе электронагревателей и кондиционеров – к еще большим расходам на электроэнергию.
Как работает тепловая завеса
Установка тепловой завесы не приведет к полному устранению температурных перепадов, но поможет значительно снизить их негативное влияние. Принцип их действия аналогичен тому, что используется при использовании тепловой пушки – нагретая воздушная масса под давлением «стреляет» прямо в ворота склада.
Это устройство может быть установлено как внутри, так и снаружи помещения; В этом случае соответственно угол наклона приточного воздуха и температура его нагрева (она может составлять от 40 до 60 градусов в зависимости от климатических условий).Тепловые завесы имеют небольшие размеры и не блокируются работой рабочего оборудования.
В зависимости от конструктивных особенностей тепловые завесы различаются по следующим параметрам:
- тип и расположение воздухозаборника;
- направление воздушного потока;
- режим работы;
- расположение.
- В первую очередь тепловые завесы различаются по калорийности и смешиванию. В конструкцию первого входит канальный обогреватель или канориорифер, который используется для повышения температуры воздуха в помещении до необходимого уровня.Такие устройства чаще всего устанавливают на складах закрытого типа для поддержания микроклимата внутри рабочей зоны:
- Шторы для смешивания более простые и сырные, так как они выносят наружу воздух за пределы помещения. Уровень нагрева регулируется либо может вообще отсутствовать. Обычно такие устройства включают в систему вентиляции технических и производственных помещений.
- В зависимости от направления воздушного потока различают следующие типы тепловых завес:
Направление потока – довольно важная характеристика, которая так или иначе может указывать на оптимальное использование устройства.Например, для поддержания низких ворот выгоднее использовать устройства с нижним потоком воздуха – это также позволяет компенсировать низкую температуру пола. Однако вместе с этим данные системы быстро засоряются, поэтому необходимо их своевременное обслуживание.
Воздушная тепловая завеса
Завесы, подающие воздух сверху, наиболее эффективны при термической обработке высоких ворот – при условии, что в их работе нет транспортного средства. В этом случае потоки холодного воздуха, проходящие над крышей автомобиля, сокращают работу завесы, мгновенно нагревая духовку воздушные массы.В этом плане наиболее эффективными считаются тепловые завесы с боковым расположением воздуховодов.
- Не каждое предприятие может позволить себе постоянную работу тепловой завесы – а почему такая интенсивная термообработка, если открывать один-два раза в день? В связи с этим различают тепловые завесы с регулируемым и нерегулируемым режимом работы:
- первый предполагает активацию системы только при открытии ворот или через определенные промежутки времени, вторые работают непрерывно.Важно помнить, что работа регулируемых штор подразумевает их своевременную регулировку и периодические диагностические работы (это, впрочем, касается любых тепловых завес). При правильной эксплуатации и уходе устройство поможет значительно снизить затраты на отопление;
- в то же время, работающие в постоянном режиме устройства – лучшее решение для складов с интенсивным грузооборотом, а также построек, расположенных в суровых климатических условиях и / или используемых в качестве складских помещений, требующих постоянного поддержания определенного температурного режима.Таким образом, их можно использовать как нагревательный элемент, а иногда и как систему вентиляции.
- Расположение тепловой завесы определяется такими факторами, как климатические условия, в которых предполагается использовать устройство, количество отверстий и интенсивность их использования, размещение или отсутствие в них транспортных средств, наличие системы центрального отопления и кондиционирования ITD Соответственно различают следующие типы установки устройства:
- на уровне пола;
- на специальных стойках по бокам ворот;
- горизонтально над воротами.
Перед покупкой и установкой тепловой завесы необходимо точно определить допустимые затраты на электроэнергию и рабочую мощность устройства, необходимый уровень нагрева и интенсивность тепловентиляторов, а также рассчитать оптимальный угол наклона воздуха. расход в зависимости от высоты ворот калитки. Эти расчеты можно провести самостоятельно, либо воспользоваться услугами специалиста.
Обеспечение комфортного проживания в помещениях дома в любое время года – одна из главных забот хозяев.Но усилия по утеплению стен, по установке соответствующей системы отопления могут оказаться напрасными, если тепло будет беспрепятственно выходить через окна или двери. Особенно это касается построек, в которых по тем или иным причинам входные двери очень часто открываются или даже долгое время остаются в открытом положении.
Простая ситуация: дома Дом Владейте любым семейным бизнесом – мастерской, магазином или офисом. С одной стороны, многочисленные клиенты отличные, но, в то же время, частое открывание двери способно быстро проиграть даже хорошо слышное помещение, а это серьезные затраты на энергоресурсы.Другой вариант – специфика частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открывания ворот (дверей). Для обеспечения приемлемых условий для эффективной продуктивной работы в зимнее время приходится затрачивать непомерные силы и средства на поддержание нормальной температуры. Но выход есть – и то, и другое, а в другом случае тепловая завеса должна помочь у входной двери.
Разобраться в назначении тепловой завесы было проще, в первую очередь следует уяснить, как холодный воздух проникает в дом через открытые двери.Этот процесс вызван несколькими причинами – разница температур снаружи и внутри помещения, вызванная этим перепадом разного уровня давления. Плюс к этому очень важная причина – движение воздушных масс по улице – ветер, создаваемый вихревыми потоками проезжающего транспорта и т. Д.
Фрагмент «А» показывает движение потоков холодного и теплого воздуха через дверной проем в «спокойных» условиях. Холодный воздух всегда плотнее, и он просто вытесняет более теплый свет.При этом холодный поток всегда находится ближе к полу – все, конечно, ощущалось на его повседневной практике, как «тянет холод» ко дну из-под неплотно прикрытой двери.
Компонент ветра (фрагмент B “) добавляется к этому вполне нормальному обмену. Это, конечно, значение непостоянно, зависит от направления и скорости ветра, устойчивости или периодических порывов ветра, размера дверного проема и других параметров. , но в целом чаще всего такое приложение вектора движения воздуха все же присутствует.
В результате, в результате сложения обоих факторов, картинка, представленная во фрагменте «С» – «канал» поступления холодного воздуха еще больше увеличивается на площади, занимая большую часть дверного проема. В таких условиях, если дверь приходится держать открытой или часто открытой, никакое отопительное оборудование не справится с обогревом помещения, который будет «тщательным». К тому же по комнатам гуляют постоянные сильные сквозняки, резко повышающие вероятность простуды, даже если люди одеты по сезону.
А что делать, если напильник довольно узкий, но плотный направленный воздушный поток. Так что его давление превышает даже теоретически возможные значения внешней и внутренней головок (фрагмент «D»). Если правильно рассчитать параметры такого потока, он станет преградой для показанного выше разделения, сжигающего воздушные массы снаружи и внутри помещения. Несколько искривив свою конфигурацию под действием давления на него, поток все равно сохраняет необходимые «столбы» и раздавливается только для достижения поверхности пола, разделенной на два направления.Некоторая часть выходит наружу, но еще более значимая – возвращается в комнату (фрагмент «Е»).
Как можно использовать такой эффект?
- Рисунок «А» – зимнее время. Воздух получает необходимый нагрев, а образовавшаяся завеса не только пропускает холодные массы внутри и не дает вырваться нагретому, но и возвращается в помещение, «имеет глубокую» систему обогрева.
- Однако рассматривать завесу слишком «узко», только как своеобразное отопительное устройство, было бы большой ошибкой.На картинке «б» показана его работа в теплое время года. Ситуация меняется на спину – прохладный внутренний воздух наружу не выходит (хотя его плотность в рассматриваемом случае выше), а продолжительная летняя жара – не может проникать в комнату. Таким образом, в помещениях поддерживается комфортная для людей выдерживающая температура.
- Но это еще не все. Вне зависимости от времени года и режима работы такая шторка выполняет еще одну важную функцию (рисунок «в»). На улице всегда много пыли, особенно если в непосредственной близости проходит оживленная автомагистраль или даже железнодорожная ветка.По той же причине воздух может быть захвачен выхлопными газами. Естественно, что при попадании всех этих «бонусов» в помещение существенно пострадает местный микроклимат. Но тепловая завеса вполне справится с такой проблемой. Это касается и падающего снега, небольшого моросящего дождя, а летом – полчищ мелких надоедливых насекомых.
- И еще одно приложение. С помощью таких завес можно зонировать помещения по типу создаваемого в них микроклимата.Например, просторный холл в подъезде (где повышенная температура воздуха особо не нужна, а энергии на обогрев этого помещения будет неоправданно много энергии) можно «вытянуть» из внутреннего жилого или рабочего помещения, даже не устанавливая дополнительных дверей. .
Итак, создание воздушной завесы помогает справиться с массой проблем. И всего этого можно добиться, установив специальный прибор.
Несмотря на то, что воздушная тепловая завеса является потребителем электроэнергии, ее использование дает значительные преимущества.Итак, практика показывает, что правильно подобранное и установленное устройство позволяет сэкономить до 30% энергоресурсов, затрачиваемых на обогрев помещений зимой и их кондиционирование летом. И если хозяин мыслит шире, он не сможет не заметить того факта, что отсутствие холодных сквозняков резко снизит затраты на лекарства для домохозяйств или на оплату больничных листов персонала.
Еще одно немаловажное достоинство – при таком богатстве возможностей само устройство практически не занимает полезного места в пространстве комнаты.
Для наглядности – небольшой анимационный ролик по принципу действия тепловой завесы:
Видео: Как работает тепловая завеса Как устроена воздушная завесаВ воздушной тепловой завесе, как правило, должен быть электрический прибор, собранный в случае ярко выраженной вытянутой формы.
В верхней части корпуса находится решетка (поз. 1), через которую забирается воздух из помещения.
Внизу выходное наклонное окно (патрубок) (поз.2), которые могут комплектоваться подвижными жалюзи по типу жалюзи.
Элементы управления (поз. 3) могут располагаться на самом корпусе, в доступном для визуального контроля и манипулирования месте. Пульт управления, кроме того, может быть выносным и размещаться на стене помещения в удобном месте.
На корпусе может быть клеммник для подключения к электросети, но на бытовых моделях чаще всего уже есть свернутый кабель с вилкой для подключения к розетке (поз.4).
Многие современные модели снабжены, кроме того, еще и дистанционным управлением с помощью инфракрасной консоли (как и в сплит-системе кондиционеров).
Основная задача тепловой завесы – создание мощного воздушного потока. А это значит, что нагнетательный вентилятор становится основным узлом устройства. Как правило, это устройства не обыкновенной лопатки, а турбинного типа, двух разновидностей – более компактного радиального (поз. «А») или удлиненного тангенциального вида (поз. «В»).
Поз.«B» – теплообменник, в котором поток воздуха достигается за счет желаемого нагрева. Подавляющее большинство моделей имеют теплообменник электрический, в котором воздух нагревается спиралями или загаром. Однако есть стационарные модели тепловых завес, которые подключаются к существующим контурам водяного отопления.
Многие современные тепловые завесы имеют встроенные фильтры, которые просто очищаются воздухом от взвешенной пыли.
Электронные схемы современных завес обеспечивают многоуровневую защиту от короткого замыкания, поломки на корпусе, перегрева, имеют термостатические модули управления подогревом теплообменника и скоростью вращения вентилятора.
Классификация воздушных тепловых завесСуществует несколько градаций классификации тепловых завес.
По расположению относительно дверного проема:
- Классическое исполнение Большинство тепловых завес представляют собой устройства с горизонтальной установкой над дверным проемом (ворота, окно и т. Д.)
- Иногда по тем или иным причинам технологического или эстетического характера установка тепловой завесы сверху может оказаться невозможной или нерациональной.Для таких ситуаций предусмотрены вертикальные устройства, которые устанавливаются «колоннами» с одной, а то и с двух сторон дверного проема.
Многие модели в этом плане обладают повышенной универсальностью – их конструкция позволяет с учетом специфики помещения устанавливать их как в горизонтальном, так и в вертикальном положении.
По типу установки:
Большинство моделей имеют металлический корпус, исполнение которого подразумевает установку прибора на стене.Однако, если есть какие-либо повышенные требования с точки зрения помещения, можно выбрать тепловую завесу, которая встраивается в потолок или в стену на высоте проема.
По наличию и типу теплообменника:
Все завесы по данному критерию можно разделить на три группы:
- Завесы с теплообменником электро. Обычно в классификации обозначаются порядковым номером RS., RM или RT. .
Достоинствами являются максимальная простота устройства и монтажа устройства, высокие эксплуатационные характеристики, возможность плавной регулировки температуры нагрева воздушного потока.
В качестве нагревательных элементов на старых моделях использовались обычные спирали, но сейчас от такого подхода почти повсеместно отказались, так как открытые нагреватели «догоняют» кислород и быстро осушают воздух в помещении. В настоящее время трубчатые нагреватели применяют всем знакомые Tannes, или более современные полупроводниковые RTS (PSITIVE TEMPECTURE COFFICIENT), имеющие возможность саморегулирования нагрева и потребления электроэнергии.
Недостатками теплообменников являются значительная потребляемая мощность (не считая затрат на обеспечение работы вентилятора) и некоторая «инертность» при запуске – теплообменнику требуется определенное время для выхода в рабочий режим.
- Тепловые завесы водяного теплообменника (серия RW ).
В таких моделях электричество расходуется только на обеспечение работы вентиляторов и групп управления. Это определенно делает водяные тепловые завесы намного более экономичными при постоянной эксплуатации.
В корпусе (наружном или скрытом) имеются патрубки для подключения прибора к существующему шлейфу системы водяного отопления (на рисунке показаны стрелки).
Форсунки для подключения подающей и “реверсивной” систем отопления дома
Недостатки такой тепловой завесы очевидны – это много сложностей в процессе установки. Необходимо заранее предусмотреть ветви от общего контура, и при сохранении эстетики интерьера такая операция достаточно проблематична.Теплообменник такой завесы имеет небольшую трубчатую конструкцию (как радиатор в автомобиле), которая быстро помчится, если не предусмотреть фильтрующее устройство. Кроме того, тепловая мощность, потребляемая этой установкой, должна соответствовать реальным возможностям автономной системы отопления, чтобы подключение штор не влияло на уровень нагрева радиаторов в других помещениях.
- Завесы воздушные без теплообменника (заводское обозначение – RV ).
Такие устройства используются в условиях, когда не требуется дополнительного подогрева воздуха. Они хорошо защищают от попадания уличной пыли, пузырей, насекомых, от утечки кондиционированного воздуха наружу. Фокус широко используются в производственной практике – для зонирования просторных помещений, защиты от теплого воздуха в морозильных или складских помещениях и т. Д.
По мощности (производительности) и соответственно назначению:
- К серии RS. включают мини-шторы с ограниченным применением.Их производительности достаточно для эффективного «закрывания» лишь небольших проемов, например окон приема посетителей, выходящих в холодный зал, или ветров обслуживания клиентов в уличных киосках, транспортном офисе и т. Д. Обычно они предназначены для проемов с высота не более полутора метров, ширина до 800 мм.
Расход воздуха и объем откачки в минуту – малые. В быту такие тепловые завесы практического применения не получают.
- Тепловые завесы серии RM – это самая большая группа устройств, которые предназначены для установки в большинство существующих стандартных дверных проемов, начиная примерно с 2-х.Высота от 5 до 3,5 метров. В том числе они подходят для обеих входных дверей или для перехода из холодного коридора в жилой сектор дома.
Тепловая завеса среднего класса – вполне подходит для входной двери
Такие устройства самые «ходовые». Эти серии чаще всего комплектуются удобными выносными блоками или пультами дистанционного управления.
- Мощные тепловые завесы серии RT находят применение для защиты высоких проемов, начиная с 3.От 5 до 7 метров. Это могут быть ворота автомастерской, складских или производственных помещений, входы в крупные торговые центры или объекты культурного и социального назначения.
Очень часто бывает именно с такой категорией и мощными настройками серии. RW для подключения к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных сооружений. Стоимость водяных тепловых завес – значительно превышает аналогичный показатель электрических моделей, сопоставимых по характеристикам и размерам.
Существуют также сверхмощные тепловые завесы, которые создают воздушный барьер в проемах и поднимаются на высоту до 12 метров.
Как выбрать оптимальную тепловую завесуВыбор воздушной тепловой завесы имеет свои особенности, с которыми непременно нужно ознакомиться перед походом в магазин.
Помимо уже упомянутых критериев выбора – по месту установки (горизонтально или вертикально) и принципу работы теплообменника, следует обратить внимание на следующие характеристики:
- Габариты (далее – длина) самого устройства, то есть ширина создаваемой им воздушной завесы.
- Производительность, то есть возможность прокачивать определенное количество воздуха за единицу времени.
- Мощность теплообменного агрегата.
- Оборудование с полезными возможностями настройки.
- Степень защиты, то есть уровень защищенности устройства.
- Для оформления помещения важен внешний вид тепловой завесы.
Определяющим параметром, безусловно, является длина устройства.Он должен обеспечивать необходимый воздушный поток по всей ширине дверного проема, не оставляя свободного просвета для проникновения холодных или пыльных масс наружу. Как правило, длина таких устройств находится в пределах 600 ÷ 2000 мм.
Для стандартных дверных проемов обычно приобретают шторы около 800 мм. При грамотном подходе следует учитывать, что ширина воздушного потока должна быть как минимум равной просвету дверей, а еще лучше, если он будет несколько больше.
Есть еще один нюанс.Технология изготовления воздухоразрядных устройств несколько ограничивает длину турбины (до 800 мм) из-за вибрационных явлений, требующих достаточно дорогостоящего «подвеса» с превышением таких размеров.
Длина турбины обычно ограничивается 800 мм
Пытаясь минимизировать затраты при выпуске «длинных» моделей, многие производители идут по пути упрощения: размещая электропривод по центру устройства, а турбины – слева и справа, добиваясь нужной длины.В такой компоновке может быть серьезный недостаток – в центре создаваемого воздушного потока может образоваться «провал» или области низкого давления, которые способны стать лазейкой для проникновения воздуха извне.
Если ширина дверного проема больше длины понравившейся модели или вообще имеющейся в продаже, имеет смысл приобрести две занавески (а иногда и больше), и установить их вплотную друг к другу.
Производительность тепловая завесаСовершенно очевидно, что тепловая завеса должна создавать воздушный поток, «плотность» которого, то есть внутреннее давление воздуха, будет превышать внешний дверной проем в любой точке дверного проема, от места установки до пол (противоположная сторона дверей).
Расчетами установлено, что такие требуемые параметры сохраняются при скорости воздушного слоя в месте встречи с преградой не менее 2,5 м / с. Естественно, скорость из-за сопротивления воздуха падает по мере удаления от устройства.
Скорость и плотность воздушного потока зависят от рабочего диаметра турбины, скорости ее вращения и, стало быть, от общей производительности узла впрыска. Например, в таблице ниже показана зависимость эффективного действия тепловой завесы в зависимости от диаметра турбины – в некоторых случаях можно переходить к таким показателям:
| Расстояние от выходного патрубка тепловой завесы | Расход воздуха в зависимости от вентилятора, установленного в тепловой завесе | ||||
|---|---|---|---|---|---|
| Рабочий диаметр вентилятора | |||||
| Ø 100 мм | Ø 110 мм | Ø 120 мм | Ø 130 мм | Ø 180 мм | |
| 0 М. | 9 м / с | 10 м / с | 12 м / с | 14 м / с | – |
| 1 м | 7 м / с | 7 м / с | 11 м / с | 10 м / с | – |
| 2 M. | 4 м / с | 4 м / с | 8 м / с | 7,5 м / с | – |
| 3 м / с | 1,0 ÷ 2 м / с | 1,5 ÷ 2 м / с | 5 м / с | 6 м / с | – |
| 4 М. | – | – | 2 ÷ 3 м / с | 5 м / с | – |
| 5 м. | – | – | – | 3 м / с | – |
| 6 м. | – | – | – | 1,0 ÷ 2 м / с | – |
| 0 M. | 8,5 м / с | 8,5 м / с | 12 м / с | 12 м / с | 15 м / с |
| 1 мес. | 6.5 м / с | 6,5 м / с | 10 м / с | 9,5 м / с | 13 м / с |
| 2 M. | 3 м / с | 3 м / с | 7 м / с | 9 м / с | 11 м / с |
| 3 м | 1,0 ÷ 2,0 м / с | 2 м / с | 4 м / с | 5,5 м / с | 9 м / с |
| 4 м. | – | – | 1,0 – 2,0 м / с | 4 м / с | 7 м / с |
| 5 М. | – | – | – | 3 м / с | 5 м / с |
| 6 м. | – | – | – | 1,0 ÷ 2,0 м / с | 3 м / с |
| 7 м. | – | – | – | – | 2 м / с |
| 8 м. | – | – | – | – | 1,0 – 2,0 м / с |
Чаще всего в технической документации на изделие производитель прямо указывает, под какие максимальные размеры проема разработана конкретная модель.Также обязательно указывается производительность системы, обычно в кубометрах в час. Считается оптимальным для стандартного дверного проема с размерами 0,8 ÷ 1,0 × 2,0 ÷ 2,2 м. Рассматривается перекачка 700 ÷ 900 м³ / ч. Однако если заглянуть в каталоги оборудования, то часто встречаются занавески и с гораздо более скромной стоимостью. Единства взглядов производителей в этом вопросе нет.
Существуют специальные алгоритмы расчета параметров тепловых завес, которые учитывают не только линейные показатели места установки, но и особенности расположения вводов в здании, средние перепады температур для конкретного региона, преобладающее направление ветров и т. д.Подобные расчеты – удел специалистов, и если кого-то не хватит для подбора модели заявленных производителем характеристик, то можно обратиться в соответствующую проектную организацию.
Почему так остро стоит вопрос о производственных затратах? От него напрямую зависит эффективность воздушной завесы.
- Фрагмент № 3 схематично показывает работу правильно подобранной модели тепловой завесы. Воздушный поток сохраняет свою «плотность», встречаясь с препятствием, а затем примерно на ¾ отражается обратно в комнату.
- Фрагмент №2 – установлена тепловая завеса с завышенной производительностью. Скорость у пола пола слишком велика, и поток разбит таким образом, что значительная его часть выходит наружу. Конечно, это приводит к совершенно неоправданным потерям затраченной энергии.
- А на фрагменте №3 было показано, что будет, если мощности создаваемого потока не хватит. Внешнее давление воздушных масс перевешивает, и внизу дверного проема открывается широкое «окно» для холодного уличного воздуха.Смысл установки такой тепловой завесы вообще весьма сомнительный – никакой существенной роли она просто не играет.
Как ни странно, но этот показатель для тепловой завесы не является определяющим – этим их принципиальное отличие от, казалось бы, родственных приборов – тепловых пушек, установленных либо у дверей и окон пола, либо встраиваемых в пол конвекторов отопления.
Работа теплообменника воздушной завесы направлена не на поддержание оптимальной температуры в помещении, а только на частичную компенсацию тепловых потерь через дверь.Ясно. Та часть нагретого воздуха при работе в режиме «Зима» возвращается обратно в помещение, но эта циркуляция должна иметь лишь вспомогательное воздействие на систему отопления, работающую в здании, а не заменять ее.
При высоких скоростях воздушного насоса он дает слишком высокие температуры – задача сложная и требует очень больших затрат энергии. Обычно в большинстве моделей повышение температуры ограничено в лучшем случае 20 градусами, а на термостатических элементах регуляторов максимальное значение, как правило, не превышает 30 ° С – больше от тепловой завесы и не требуется.
Но стоит обратить внимание на общую потребляемую мощность. От этого показателя будут зависеть параметры выделенной ЛЭП, автомата в распределительном щите дома, Узо и т.п.
Системы управления и защитыВсе электрические тепловые завесы оснащены двумя уровнями управления: один отвечает за создание и поддержание заданной производительности «по воздуху», а второй – за работу узла теплообменника.При этом система защиты никогда не допустит включения ТЭНа с неработающей турбиной, чем обеспечивается защита устройства от перегрева.
В самых простых недорогих моделях предустановлены уровни производительности и нагрева теней, которые нельзя изменить (единственное исключение – можно полностью отключить нагрев при работе в «летнем» режиме. Однако такая дешевизна и упрощение конструкции вряд ли будет оправдано для использования в частном доме – каждому хочется Оптимально настроить микроклимат в помещении.
Более сложные модели оснащены ступенчатой регулировкой, например, имеют 2 ÷ 3 ступени мощности турбины и столько же градаций теплообменника теплообменника.
Однако в последнее время наибольшей популярностью становятся тепловые завесы с электронным управлением, открывающие владельцам плавные точные регулировки.
Наличие термостатического датчика позволит существенно сэкономить на расходе электроэнергии – автоматика будет включать или выключать блок Tan только по мере необходимости.
Тепловые завесы могут быть укомплектованы пультами дистанционного управления, которые располагаются на стене. Удобны в эксплуатации модели, имеющие ПДУ.
Как и все современные электроприборы, тепловая завеса должна иметь несколько степеней защиты от короткого замыкания, перегрева, обрыва фазы на корпусе, перепадов напряжения и т. Д.
Дизайнеры и дизайнеры производителей стараются выполнять тепловые завесы внешне, чтобы они не портили интерьер своего помещения.Некоторые модели могут даже стать своеобразным украшением входной группы.
Установка тепловой завесы
Самостоятельная установка тепловых завес хоть и не приветствуется производителями, но все же вполне возможна, особенно если речь идет о самых распространенных – полностью электрических моделях. По степени сложности установить бытовой кондиционер намного проще.
Могу ли я установить кондиционер самостоятельно?
Установка кондиционера обычно требует особых навыков, так как при установке сплит-системы необходимо будет правильно произвести ее с хладагентом.Как производить – в специальной публикации нашего портала.
Главное предусмотреть подводящую линию необходимой мощности, необходимые предохранительные и защитные устройства (автомат и Узо), допустимость подключения устройства.
Тепловая завеса, как правило, включает в себя кронштейны (или монтажную панель), элементы крепления для подвешивания над дверным проемом. Вся установка в основном будет заключаться в проведении тщательной разметки, фиксации деталей для настенного монтажа на плоскости и последующем подвешивании самого устройства.Он может быть достаточно массивным, поэтому следует проявить разумную осторожность, а еще лучше – привлечь помощника.
После установки устройства, если оно оборудовано регулируемыми жалюзи, их следует разместить под углом около 30 ° от вертикали в направлении входа. На многих моделях такой перекос потока предусмотрен конструкцией воздушного сопла.
Возможна прокладка сигнального кабеля и крепление к стене пульта ДУ.Все эти нюансы всегда подробно описаны в инструкции по установке на конкретную модель, и с ними стоит ознакомиться заранее, выбирая шторку, чтобы действительно оценить свои возможности.
Установка завесы с водяным теплообменником – гораздо более сложное мероприятие, часто требующее специальных теплотехнических расчетов и установки дополнительного коллекторного или насосного оборудования. Принимать на такие занятия, не имея опыта – не стоит.
Видео: Несколько рекомендаций по выбору тепловой завесы на входную дверь Принцип действия тепловой завесы Простой – мощная воздушная струя, действующая по всей высоте двери, создает невидимую преграду и не дает холодному воздуху снаружи проникать внутрь.В большинстве случаев воздушная струя сначала проходит через нагревательные элементы, и, хотя они не предназначены для обогрева помещений, завесы полностью выполняют функцию дополнительных источников тепла и можно снизить тепловые потери на 75-90%.Тепловые завесы – Это направленные тепловентиляторы, устанавливаемые сверху или сбоку от дверного проема и образующие защитный тепловой экран, не позволяющий воздушным массам снаружи и внутри помещения смешиваться друг с другом.Тепловые завесы помещений помимо функции обогрева защищены от пыли, сквозняков и насекомых.
Следует помнить, что воздушная завеса должна перекрывать всю поверхность дверного проема и располагаться от него на минимальном расстоянии. Лучше, если длина шторы будет на несколько сантиметров больше дверного проема. Если внешний вид очень большой, то стоит выбрать несколько штор и установить их вплотную друг к другу, создав таким образом одну сплошную вуаль. Расход воздуха, производимого завесой, должен соответствовать высоте дверного проема.Чем выше речь, тем выше должна быть скорость.
Но не только скорость, но также ширина и стабильность воздушного потока влияют на производительность тепловой завесы. Если взять две тепловые завесы , имеющий одинаковую тепловую мощность, но дающий разный воздушный поток, очевидно, что эффект от них также будет разным. Завеса с небольшим воздушным потоком будет менее эффективна и меньше нагревает комнату. Да и силы откачки не хватит, чтобы развести теплый воздух по помещению, а хватит только на создание у двери теплой воздушной завесы, которая исчезнет при первом открытии.
Тепловая завеса с большим потоком воздуха будет согревать и равномерно распределять воздух по комнате, воздушная завеса у двери будет плотной и обеспечит лучшую защиту от потери тепла. Производители предпочитают устанавливать на панели управления регуляторы, позволяющие установить режим приточного воздуха, чтобы потребитель сам мог решить, нужен ли ему быстрый обогрев помещения или устойчивая тепловая завеса.
Как выбрать тепловую завесу. Одной из актуальных проблем открытых строительных площадок, гаражей, производственных помещений, автомастерских является их отопление.Постоянно таскать такие предметы довольно невыгодно. В этой ситуации на …
Брифинг по изготовлению самодельного прибора
Тепловые воздушные завесы – инновационное инженерное устройство, предназначенное для предотвращения смешения теплых и холодных воздушных масс друг с другом. Шторы очень популярны как для обустройства прихожих в жилых домах, так и в офисных зданиях – мастерских, супермаркетах, офисах, складских помещениях и т. Д. Однако как выбрать оптимальный вариант устройства, удовлетворяющего всем требованиям?
Воздушная завеса – это мощный тепловентилятор, который направляет воздушный поток в нужном направлении.Это устройство монтируется по бокам дверных проемов или непосредственно над ними. Принцип работы заключается в следующем: с помощью вентилятора, расположенного внутри модуля, формируется высокоскоростной «плоский лист» воздуха. Это создает невидимый барьер, который ограничивает внутреннюю среду помещения от внешней. Спектр климатического оборудования широк – шторы устанавливаются в супермаркетах, торговых центрах, выставочных площадях и торговых павильонах – везде, где интенсивный поток посетителей требует частого открывания дверей.К тому же этот прибор актуален как зимой, позволяя сэкономить на затратах на электроэнергию, так и летом, поскольку помогает поддерживать кондиционер в холоде в помещении. Параметры выбора тепловой завесыПри выборе тепловой завесы следует учитывать ряд фундаментальных факторов, влияющих на функциональность и возможность установки оборудования. Итак, основные параметры для выбора:
Размеры и исполнениеРазмеры воздушной завесы могут варьироваться в зависимости от предполагаемого использования устройства. Длина может колебаться в пределах 700-2000 мм, однако наиболее популярным типом оборудования является аппарат длиной 800-100 мм. Часто такие шторы монтируют в дверных проемах больших площадей. Учитывайте особенности, которые нужно знать при выборе оборудования:
Критерий производительности, также называемый «накачкой», является основным фактором, влияющим на производительность устройства. От этого зависит скорость движения «воздушной завесы» и, соответственно, высота, которую может обеспечить завеса. Поскольку стандартные размеры проема составляют от 850 до 1000 мм в ширину и 2000-2200 мм в длину, оптимальной моделью для воздушной завесы станет устройство с возможностью «прокачки» до 900 м 3 / час. . Это обеспечит скорость воздушного потока до 8 м / с на выходе из завесы и до 2 м / с у пола. Тип охлаждающей жидкостиПеред тем, как купить шторку, необходимо учитывать такой параметр, как теплоноситель. Специалисты выделяют три типа оборудования в зависимости от способа нагрева воздушного потока:
Электрические тепловые завесы – самая популярная разновидность продукции, которая имеет широкий спектр применения: от больших ворот промышленных павильонов до дверей и оконных проемов. Основными преимуществами электрических завес являются:
Но к недостатку можно отнести то, что данный вид штор потребует немалых затрат на электроэнергию. Газовые тепловые завесы – это самый дорогой вариант, который отличается узкой специфической сферой применения: ангары, большие мастерские, депо.Источником тепла является сжигаемый пропан или природный газ. Среди преимуществ приобретения можно выделить следующие аспекты:
К недостаткам можно отнести высокую стоимость оборудования, а также то, что данный вид завес не подходит для эксплуатации в небольших помещениях. Тепловая завеса водяного типа – альтернативный вариант, который можно установить в местах, где есть возможность подачи горячей воды. Основными преимуществами эксплуатации данного типа завесы являются:
Однако недостатком является то, что водяная завеса выходит из строя чаще других типов устройств.Это связано с тем, что часто происходит прорыв системы водоснабжения, и соответственно увеличиваются затраты на ремонт оборудования. Устройство питания и нагревателя типаЭтот параметр относится к мощности нагревательных элементов, расположенных внутри корпуса. Этот параметр не принципиален, так как основная роль отводится не температуре воздуха, а интенсивности его движения. Однако благодаря воздухонагревательным элементам оборудование способно не только выполнять свою прямую функцию – отсекать воздушные массы, но и повышать температуру в помещении:
Эти параметры можно определить по типу нагревательных элементов. Сегодня существует два типа: ТЭН – самый выгодный и дорогой вариант. Устройство представляет собой графитовый нагреватель, который помещен в свободную металлическую трубку. Остальное пространство заполнено кварцевым песком с высокой теплопроводностью. Такие элементы имеют долгий срок службы и безопасны в использовании. Спиральный тип нагревателя представляет собой нихромовую проволоку, которая имеет форму завитка.Этот тип элементов используется уже несколько десятилетий и имеет ряд недостатков, таких как: сильный нагрев устройства, небольшой срок службы и высокое энергопотребление. Но с точки зрения стоимости и доступности он находится в выигрышном положении. Метод управления шторкойСовременные приборы оснащены регулятором интенсивности нагрева, а иногда и регулятором скорости воздушного потока. Как правило, в моделях тепловых завес не менее трех переключателей.В качестве пульта дистанционного управления можно использовать как внешнее устройство, так и встроенное устройство. Также есть устройства с термостатом, таймером или регулятором угла наклона воздуха. А самые высокотехнологичные шторы имеют специальные датчики, которые реагируют на открытие / закрытие дверей, самостоятельно контролируют мощность и температуру приточного воздуха. Способ монтажаСовременные производители предлагают потребителю широкий ассортимент завес, которые различаются способом установки встраиваемыми, вертикальными и горизонтальными.Рассмотрим подробнее каждый тип устройства:
Производители тепловых завесСамыми популярными производителями завес на сегодняшний день являются следующие марки:
Около 70% всего ассортимента составляет оборудование шведской компании FRICO и норвежского производителя PYROX.Несмотря на цены на тепловые завесы, устройства этих компаний являются эталоном, по которому товары других марок не уступают. Среди конкурентных преимуществ скандинавской продукции можно выделить:
Несмотря на впечатляющие достоинства, шторы PYROX и FRICO отличаются высокой стоимостью, из-за чего покупатели отдают предпочтение менее дорогим изделиям. Воздухонагреватели от английского бренда TERMOSCREENS имеют меньшую мощность, но по надежности не уступают скандинавским. В качестве нагревательных элементов используется электрический змеевик, а воздушный поток обеспечивается турбинами меньшего диаметра. Но стоимость производства значительно ниже аналогов. Гардины от греческого бренда OLEFINI предлагают широкий ассортимент полупромышленных моделей вертикального типа. Эти устройства отличаются хорошей «прокачкой», а также невысокой стоимостью изготовления. Однако шторы работают достаточно шумно, из-за чего их рекомендуется использовать в производственных помещениях. Тепловое оборудование от российской компании КЛИМАТ ЛАЙН – хорошая альтернатива зарубежным аналогам. В моделях используется ТЭН и единственная турбина, создающая мощный воздушный поток.Это наиболее доступный вид завес, который может порадовать эффективной прокачкой (750 м 3 / час на 1-метровую завесу), а также долгим сроком службы. |
Для создания благоприятного микроклимата в помещении необходимо поддерживать комфортную температуру и не допускать сквозняков при ходьбе. Особенно это актуально для многолюдных мест, где двери открываются очень часто. Тепловые завесы на входной двери помогут сохранить внутреннее тепло, избавят от сквозняков и исключат вероятность попадания холодного загрязненного воздуха в комнату.
Зимой густой холодный воздух, распространяющийся по полу, быстро проникает в комнату и вытесняет теплый легкий воздух. Если к такому нормальному воздухообмену добавить ветровую составляющую, то по комнате будут ходить сильные сквозняки. В этом случае, когда дверь часто открывают или постоянно держат открытой, ни один обогреватель не справится с обогревом помещения. Здесь необходимо создать мощный поток теплого плотного воздуха, напор которого не допускал бы напора холодных воздушных масс, идущих с улицы.
Тепловая завеса отлично справляется со своей задачей. Это своего рода резак холодного воздуха на входной двери. Принцип его работы аналогичен тепловому вентилятору. Он способен надежно защитить помещение от проникновения сквозняков и холода с улицы, а его обитателей – от болезней.
При правильном расчете всех параметров теплового потока он не только предотвратит проникновение холодных масс и не даст им уйти от нагрева, но и поможет системе отопления, так как большая часть он возвращается в комнату.
Воздушную завесу можно использовать не только в зимнее время года. Оправдана ее работа и в летнее время года. Направленная воздушная масса препятствует попаданию прохладного внутреннего воздуха на улицу, а согреваемого летним зноем уличного тепла – в помещение.
Вне зависимости от времени года штора выполняет еще одну важную функцию. Он защищает микроклимат помещения от проникновения вредных для здоровья человека взвесей вместе с уличным воздухом. Покров может удерживать дождь, снег, пыль и орды мелких насекомых.
Полезный совет! Воздушная завеса позволяет зонировать комнату, создавая разный микроклимат.
Правильно подобранное оборудование позволяет сэкономить около 30% энергии, которая тратится на отопление и кондиционирование. К тому же само устройство не занимает много полезного пространства и не загромождает интерьер комнаты.
Тепловая завеса на входную дверь: устройство и принцип работы
По внешнему виду тепловая завеса напоминает внутренний блок кондиционера с ярко выраженным удлиненным корпусом.Забор воздуха из помещения осуществляется через решетку, расположенную в его верхней части. Внизу кожуха находится патрубок, через который под давлением выходит поток воздуха. Кнопки управления могут располагаться на самом корпусе или монтироваться в выносном блоке, который должен располагаться рядом с устройством. Некоторые модели штор имеют инфракрасный пульт дистанционного управления.
Внутри кожуха расположен теплообменник, за счет которого нагревается воздух, и нагнетательный вентилятор турбинного типа, который под давлением доставляет его наружу.Теплообменник может быть нагревательным, спиральным или водяным нагревательным контуром, что характерно для стационарных моделей.
Многие тепловые завесы имеют встроенный фильтр, предназначенный для очистки воздушной массы от загрязнений. Практически все модели, независимо от производителя, имеют встроенную защиту от перегрева, поломок на корпусе и короткого замыкания. Также они могут быть оснащены термостатическим регулированием скорости вращения вентилятора и степени нагрева теплообменника.
Разновидности завес
Существует множество разновидностей тепловых завес, отзывы о которых можно найти на специализированных сайтах.Все они различаются способом установки и принципом работы.
В зависимости от варианта установки шторы могут быть:
- горизонтальный
- вертикальный
- универсальный.
Горизонтальное устройство устанавливается непосредственно над дверным проемом, окном или воротами и крепится с помощью скоб или стержней с резьбой. С одной или двух сторон ворот монтируется вертикальная тепловая завеса. По высоте устройство должно занимать три четверти высоты дверного проема.Горизонтальные модели более громоздки и не подходят для небольших помещений. Универсальные шторы можно монтировать как вертикально, так и горизонтально. Именно такая мобильная конструкция пользуется наибольшей популярностью, поскольку представляет собой полноценный дополнительный нагревательный элемент. Его часто используют для офисных помещений и квартир.
Важно! Горизонтальные устройства не предназначены для вертикальной установки.
По типу установки бывают подвесные и встраиваемые модели.Первый вариант крепится прямо к стене. Второй встраивается в стену или потолок по высоте проема. Такие модели состоят из модуля и декоративной решетки.
Полезный совет! Очень эстетично будет смотреться тепловая завеса, встроенная в подвесной потолок.
Опции теплообменника воздушной завесы
В зависимости от наличия и типа теплообменника различают завесы:
- вода;
- электрический;
- без теплообменника.
Самыми популярными и востребованными являются воздушные тепловые завесы, которые работают от сети 220 В. Эти устройства обладают высокой производительностью и просты в установке. Многие модели оснащены возможностью плавного регулирования температуры нагрева воздушного потока. Главный недостаток электрических завес – значительные энергозатраты, связанные с обеспечением работы вентилятора и обогревом теплообменника. Кроме того, устройства имеют некоторую инерцию при запуске, т.е.е. чтобы штора пошла в эксплуатацию, требуется определенное время.
Для водяных завес на входной двери, имеющих серийное обозначение RW, теплоносителем выступает горячая вода. Устройства подключаются к системе отопления или централизованного горячего водоснабжения по трубам, которые расположены в корпусе завесы. Главное преимущество такого типа устройств – это минимальные эксплуатационные расходы. Здесь электричество расходуется только на работу вентилятора и системы управления. Однако для устройства характерно множество сложностей в процессе установки.Здесь также необходимо монтировать трубы с запорной арматурой и регулирующей арматурой.
При установке водяной завесы следует заранее предусмотреть ответвление от общего контура, что не всегда возможно при уже смонтированной системе отопления. Также для трубчатого теплообменника необходимо установить фильтрующее устройство, чтобы не допустить его зарастания. При выборе штор необходимо учитывать мощность установки, которая должна соответствовать возможностям системы отопления, чтобы работа устройства не влияла на уровень нагрева радиаторов.
Воздушные завесы без теплообменника серии RV не используются для нагрева воздуха. Их используют для защиты помещения от уличной пыли, насекомых и различных загрязнений. Они также предотвращают утечку воздуха из кондиционера. Их часто используют для зонирования помещений в производственных цехах, чтобы не допустить попадания теплого воздуха в складские или морозильные камеры.
Электрические тепловые завесы над дверью
В качестве теплообменника здесь может использоваться нагревательный элемент, спиральный или керамический теплообменник.Спиральные устройства – самые дешевые и в то же время маломощные. Вы можете купить тепловую завесу над дверью за 4000 руб. Благодаря тому, что теплообменник открытого типа, он очень быстро нагревает воздушный поток, переходя в рабочий режим. Однако такой нагревательный элемент сжигает кислород. Шторы со спиралью характеризуются минимальным сроком службы.
Полезный совет! Аппараты со спиралью рекомендуется использовать для помещений с повышенным воздухообменом.
Более эффективны шторы с ТЭНами. Это металлическая трубка, в центре которой находится нагревательный элемент, проволока или графит и песок. Эти устройства не сжигают кислород в помещении, работают долго и без перебоев. Выделитесь доступной стоимостью. Средняя стоимость тепловой завесы – 20 тысяч рублей.
Самыми современными являются тепловые завесы с керамическим теплообменником, которые быстро нагревают воздух до заданной температуры и переключаются на экономичный режим энергопотребления.Это устройство не только выполняет задачу по отключению холодного воздуха на улице, но и позволяет значительно экономить электроэнергию. Недостаток – высокая стоимость тепловой завесы по сравнению с аналогами.
Классификация направлений
Электрические тепловые завесы имеют серийные обозначения RM, RT и RS, которые указывают на назначение устройства. Маломощные мини-шторы серии RS используются для небольших проемов 1500х80 см. Их производительность не более 500 м³ / час. Шторы обычно устанавливают в билетных кассах, уличных киосках или над окнами обслуживания клиентов.
Наибольшей популярностью пользуются завесы средней мощности серии RM, которые используются для стандартных проемов высотой 2,5-3 м. Они способны перекачивать до 2000 м³ воздуха в час. Модели обычно имеют удобные выносные блоки и пульты дистанционного управления. Такие устройства среднего класса часто используют для входной двери или для перехода из прохладной прихожей в гостиную.
Статья по теме:
Применение инфракрасных обогревателей для различных помещений.Площадь отопительных приборов. Обогреватели Алмак.
Высокопроизводительные устройства производительностью более 2500 м³ / ч серии RT предназначены для проемов высотой 3,5-7 м. Такие тепловые завесы устанавливают на воротах цеха, цеха, склада или производственного помещения, при входе в супермаркет или развлекательный центр.
Полезный совет! Для широкого дверного проема можно установить несколько тепловых завес средней мощности, которые располагаются в ряд.
Как выбрать тепловую завесу
Для правильного выбора тепловой завесы недостаточно определить место ее установки и принцип работы теплообменника. Стоит обратить пристальное внимание на характеристики устройства:
- размер шторки;
- приборная производительность, указывающая количество прокачиваемого воздуха в единицу времени;
- расход воздуха; Тип теплообменника
- ;
- блок теплообменника силовой; Уровень защиты устройства
- ;
- тип управления;
- наличие дополнительных опций;
- внешний вид устройства.
Параметры линейного устройства
Основным параметром устройства является его длина, которая должна полностью закрывать дверной проем для создания необходимого воздуховода по всей его ширине. Не должно быть щелей, способствующих свободному проникновению холодных и пыльных воздушных масс. Длина устройств находится в пределах 600-2000 мм. Для дверного проема стандартного размера приобретается занавеска 800 мм.
Полезный совет! Для наилучшего эффекта следует купить занавеску, создающую воздушный поток, шириной немного превышающей просвет дверей.
Если ширина проема превышает длину выбранной модели шторки, лучше установить два блока вплотную друг к другу. Выбирая длинную модель, следует учесть важный нюанс. Длина турбины завесы обычно не превышает 800 мм, что связано с усилением вибрационных явлений при ее увеличении, а для их минимизации требуются дополнительные затраты, что приведет к удорожанию производства.
В этом плане производители идут на хитрость. В центре устройства расположен электропривод, справа и слева от которых установлены турбины необходимой длины. Однако у этой конструкции есть существенный недостаток. В центральной части устройства создается область пониженного давления, через которую может беспрепятственно проникать холодный воздух извне.
Еще один важный параметр – длина воздушного потока, который должен достигать пола при номинальной мощности завесы.Речь идет не о высоте дверного проема, а о расстоянии установки до пола. Если воздушный поток не касается пола, останется зазор, позволяющий свободно перемещаться сквознякам.
Производительность и тепловая мощность завесы
Эффективная работа устройства зависит от плотности воздушного потока. Внутреннее давление в нем должно превышать внешнее давление в любой точке отверстия. Скорость потока также должна быть оптимальной и не создавать дискомфорт для людей.Минимальное его значение для эффективной работы устройства должно быть не менее 2,5 м / с. Это зависит от диаметра вентилятора и скорости его вращения.
В техническом паспорте каждого устройства указаны его работоспособность. Правильно подобранная модель должна обеспечивать приток воздуха, который только на 1/3 рассеивается вниз, а остальной его объем возвращается в комнату. Если выбран прибор с завышенной производительностью, то значительная часть воздуха будет забираться из помещения, что говорит о неправильном использовании завесы и неоправданном расходе электроэнергии.Если завеса обеспечивает недостаточный приток воздуха, холодные воздушные массы незаметно проникают в комнату, делая установку неэффективной.
Для дверного проема типоразмера 800х2000 мм необходимо выбрать занавес производительностью 700-900 м³ / час. Однако производители выпускают модели с более скромными параметрами. При выборе завесы следует учитывать расположение входа, перепады температур, направление и скорость ветра. Все эти характеристики учитываются при расчете тепловой завесы.Поэтому для каждой конкретной модели производители указывают в паспорте все необходимые параметры и рекомендации по месту установки устройства.
Тепловая мощность завесы не является определяющим показателем при выборе завесы. Ведь основная цель установки – не обогревать помещение, а поддерживать в нем оптимальную температуру. Завеса должна компенсировать лишь часть потерь тепла через дверь. Устройство только помогает улучшить работу системы отопления, но не заменяет ее.Однако на практике в качестве дополнительного обогрева оправдана установка теплой завесы на 2 кВт. Большинство моделей обеспечивают повышение температуры до 20 ° С. В некоторых случаях это значение достигает 30 ° С.
Безопасность и управление устройствами
Для каждой модели тепловой завесы предусмотрено два уровня управления. С помощью первого создается и поддерживается указанная производительность устройства. Второй отвечает за работу теплообменного агрегата. Специально разработанная система защиты предотвращает включение ТЭНа на холостом ходу турбины, что убережет устройство от перегрева.
В самых недорогих моделях уже выставлен уровень нагрева ТЭНов и выставлена производительность прибора, которую нельзя изменить. Однако для саморегулирования микроклимата в помещении лучше выбирать шторы с возможностью ручного управления устройством. Также существуют сложные варианты, в которых встроена пошаговая регулировка завесы, где предусмотрено несколько уровней мощности турбины и градации нагрева теплообменника.
Очень популярны сегодня электронные модели, позволяющие плавно и точно настраивать устройство.Обычно блок управления располагается на устройстве. Также можно купить тепловую завесу с пультом управления или выносным блоком, который располагается на стене. На панели расположен ряд кнопок, с помощью которых настраивается эффективная работа завесы: включение / выключение, производительность, режим нагрева, температура и т. Д.
Каждая современная модель оснащена повышенной степенью защиты от перегрева, скачков напряжения, короткого замыкания, обрыва фазы на корпусе и другими вариантами защиты.Также есть модели, которые оснащены терморегулятором и таймером. В более новых версиях регулируется угол наклона воздуха, что увеличивает эффективность завесы.
Установка тепловой завесы
Несмотря на то, что степень сложности установки устройства намного проще, чем у бытового кондиционера, производители настаивают на том, чтобы доверить установку шторки профессионалу. Однако вы можете сделать работу самостоятельно.
Перед тем, как приступить к установке тепловой завесы, необходимо предусмотреть линию питания необходимой мощности, точку подключения устройства, элементы защиты и безопасности (УЗО и автомат).Далее нужно сделать точную разметку, после чего крепежные детали фиксируются на плоскости стены для дальнейшего подвешивания тепловой завесы над дверью. В комплект устройства обычно входит монтажная пластина или кронштейны и крепеж.
Если выбранная модель штор регулируется, их необходимо наклонять от вертикали на угол 30 градусов. к входу. В конструкции воздушной форсунки многих моделей уже есть такая крутизна воздушного потока. Также может потребоваться смонтировать сигнальный кабель и прикрепить панель дистанционного управления к стене.Все эти действия подробно описаны в инструкции по установке устройства, с которой следует ознакомиться перед установкой шторки.
Установка горизонтальной или вертикальной водяной тепловой завесы – более сложное мероприятие, требующее проведения теплотехнических расчетов и установки дополнительного насосного или коллекторного оборудования. Для выполнения установки следует привлечь специалистов в этом вопросе.
Ремонт тепловых завес
Только квалифицированный специалист сможет оценить величину поломки шторки и возможность ее ремонта.Он легко обменяет на новую, вышедшую из строя деталь, и произведет последующую настройку устройства.
Самая частая причина поломки шторки – перегрев устройства, возникающий из-за несоблюдения рекомендаций инструкции. Завеса включается на полную мощность, в результате чего выходит из строя вентилятор, ТЭН, реле, выходит из строя выключатель и страдают электрические контакты. Чаще всего выходят из строя шторы с длиной устройства более 80 см, которые комплектуются очень сложной конфигурацией.
Техник по обслуживанию может устранить незначительную неисправность на месте. Однако, если требуется более сложный ремонт, оборудование на время демонтируется. Вы также можете попробовать устранить проблему самостоятельно, предварительно подробно изучив инструкцию.
Все работы должны выполняться с соблюдением техники безопасности. Если устройство не включается, сначала убедитесь, что есть электричество. Затем проверьте контакты и предохранители. Неисправные элементы можно заменить самостоятельно, следуя инструкции.
Важно! Вся работа с устройством производится при полном его отключении от сети.
Если переключатель устройства находится в положении «Нагрев», но функция не выполняется, возможно, переключатель неисправен или плохой контакт в электрической цепи. В первом случае товар меняется на новый. Во втором варианте вы должны проверить правильность подключения и восстановить контакт.
Если тепловая завеса периодически включается и выключается, следует проверить правильность ее установки и очистить внутреннюю часть от скопившейся пыли.
Важно! Устройство будет работать исправно при соблюдении всех рекомендаций по его установке, обслуживанию и периодической чистке.
Текущее обслуживание тепловых завес
Для обеспечения эффективной и продолжительной работы тепловой завесы необходимо строго соблюдать рекомендации, указанные в инструкции по эксплуатации устройства, которое требует своевременного профессионального ухода.
Ежемесячно необходимо проводить внешний осмотр устройства, проверять крепления, ограждения и конструкцию агрегата. Для каждой фазы проверяются ток и напряжение. Необходимо протестировать работу тепловой завесы во всех ее режимах и панели управления. Очищаются корпус, передняя панель блока управления, приточные жалюзи и воздушные фильтры.
Раз в квартал квалифицированный специалист подтягивает резьбовые соединения проводов на клеммных коробках, чистит контакты, проверяет исправность предохранителей и наконечников.В случае обнаружения бракованных деталей меняет их на новые. Также проводится диагностика штор для обнаружения и устранения посторонних шумов. Осматриваются лопасти вентилятора.
Каждые полгода следует проводить сезонную отладку режимов работы прибора, заключающуюся в расконсервации или консервации тепловой завесы. В это время также проводится пневматическая очистка теплообменника и других компонентов.
Теплообменник следует очищать ежегодно специальным химическим составом.Также задается степень износа подшипников двигателей вентиляторов.
Известные производители тепловых электрических завес над дверью. Цена устройства
На сегодняшний день наиболее популярными производителями тепловых завес являются следующие компании:
- Фрико;
- Пирокс;
- Olefini;
- Termoscreens;
- Ballu;
- Тепломаш;
- Тропик.
Более 70% всего ассортимента продукции принадлежит шведской компании Friko и норвежской компании Pyrox.Продукция этих брендов является эталоном для других производителей. Компании выпускают широкий ассортимент качественной продукции, начиная с компактных моделей оконных проемов и заканчивая крупногабаритными промышленными тепловыми завесами. Надежность устройств обеспечивается применением качественных нагревательных элементов, разработанных в виде теплообменника, разработанного по специальной технологии, что продлевает срок эксплуатации всей установки.
В промышленных электрических тепловых завесах длиной более 1500 мм устанавливается одна турбина большого диаметра, обеспечивающая равномерный и интенсивный воздушный поток.Обе компании производят устройства с отличительными энергосберегающими характеристиками и бесшумной производительностью. Однако продукция европейских брендов стоит очень дорого. Приобрести тепловую завесу малых габаритов 3 кВт можно в среднем за 50 тысяч рублей. Товары для дверных проемов стандартных размеров от 100 тысяч рублей. Цена габаритной тепловой завесы Friko достигает 800 тысяч рублей.
Менее дорогие продукты предлагает английский бренд Termoscreens. Несмотря на то, что изделия отличаются меньшей мощностью от 1.5 кВт тепловые завесы по надежности не уступают скандинавским производителям. Роль теплообменника в тепловых завесах выполняет электрическая спираль. Воздушный поток создается турбинами малого диаметра. Средняя цена малогабаритных завес составляет 7-10 тысяч рублей. Изделия на широкие проемы будут стоить в среднем 25-45 тысяч рублей. Цена на модели встраиваемого типа достигает 100 тысяч рублей.
Полупромышленные вертикальные электрические шторы предлагает греческий бренд Olefini.Продукция отличается высокой производительностью, но при этом работает достаточно шумно. Поэтому их часто устанавливают в производственных цехах. Шторы имеют невысокую стоимость, которая в среднем составляет 50-75 тысяч рублей.
Тепловые завесы Balloon
Китайский производитель Ballu имеет несколько заводов в России. Это позволяет компании производить недорогую продукцию, ориентированную на потребности российского потребителя. Компания постоянно занимается улучшением продукции, расширением ассортимента и снижением затрат на продукцию.Тепловые завесы Ballu отличаются высокими показателями энергосбережения, что позволяет экономить ресурс без снижения эффективности работы устройства.
Производитель выпускает несколько серий устройств. Серия S1 включает недорогую электрическую завесу Ballu BHC CE 3. Производительность аппарата 300 м³ / час. Устанавливается над входом в торговый центр, кафе или офис на высоту не более 2,5 м. Нагревательный элемент может работать на полную или половинную мощность и без нагрева в летнее время года.Стоимость устройства – 4300 руб.
Еще одна бюджетная модель нового поколения – тепловая завеса Ballu BHC CE 3T. По сравнению с предыдущим продуктом, данное устройство имеет термостат, а его производительность достигает 400 м³ / час. Цена шторки 6000 руб.
СерияS2 отличается от S1 тем, что устройства оснащены игольчатым нагревательным «стежком», термостатом и системой шумоподавления. Серия начинается с малогабаритной тепловой завесы BHC 3.000 SB производительностью 300 м³ / час. Он может работать на полной мощности 3 кВт и в экономичном режиме при мощности 1,5 кВт. Цена устройства 4000 руб.
Более совершенная малогабаритная тепловая завеса Ballu BHC L06 S03 производительностью 350 м³ / ч оснащена проводным электронным пультом дистанционного управления BRC-E с широкими функциональными возможностями. Цена продукта – 4 500 тыс. Руб.
Тепловая завеса Ballu BHC L08 S05 производительностью 450 м³ / ч устанавливается на стандартный дверной проем.Работает на полной мощности 5 кВт, а в экономичном режиме 2,5 кВт. Стоимость устройства – 6400 руб. Еще одна тепловая завеса BHC 5.000 SB производительностью 400 м³ / ч также предназначена для дверей шириной 800 мм. Его стоимость 5 990 руб.
Стоимость крупногабаритной тепловой завесы Ballu BHC L10 S06 производительностью 1050 м³ / час и мощностью 6 кВт составляет 10 000 руб.
В серию Т входят модернизированные устройства с ТЭНом в качестве ТЭНа.Шторы оснащены терморегулятором, обладают низким уровнем шума и вибрации. Длина воздушного потока достигает 3 м. Одна из самых популярных моделей этой серии – тепловая завеса Ballu BHC L08 T 03 производительностью 600 м³ / ч и мощностью 3 кВт. Цена устройства 5700 руб.
Тепловые завесы Tropic
Одним из самых популярных отечественных производителей тепловых завес является компания «Тропик». Выпускает широкий ассортимент полупромышленной, бытовой техники, штор для дверных проемов и ворот различных размеров, которые различаются габаритами, характеристиками, типом теплоносителя, типом нагревательного элемента и местом установки.Продукция компании отличается высокой надежностью и невысокой стоимостью изготовления.
Все тепловые завесы данной марки объединены в серию. Самыми маленькими и дешевыми являются тепловые завесы серии К, которые используются для дверных проемов высотой до 2 м. Их производительность находится в пределах 150-350 м³ / ч. Благодаря миниатюрным размерам устройство может использоваться не только как тепловая завеса, но и как тепловентилятор или обогреватель с функцией «теплый пол». Купить электрическую тепловую завесу можно за 3200 руб.
Series A включает легкие, компактные, малошумные и недорогие устройства, которые располагаются горизонтально над дверным проемом высотой до 2,2 м. Завесы оснащены «стежком» – сверхлегкой крыльчаткой из алюминиевого сплава, которая сокращает время работы устройства за счет снижения вибрации и шума. Самая популярная и бюджетная модель этой серии – тепловая завеса Tropic A 3 производительностью 270 м³ / час. Цена установки всего 3700 руб.
В серии «М» собраны шторы небольшого размера, которые имеют эстетичный внешний вид и передовые технические характеристики.Их можно устанавливать вертикально и горизонтально для дверных проемов высотой до 2,3 м. Роль теплообменника здесь выполняет «стежковый элемент», благодаря которому обеспечивается надежная, бесшумная и эффективная работа устройства. Шторы обладают высокими характеристиками, удобной регулировкой и повышенной функциональностью. В комплект входит пульт дистанционного управления со встроенным термостатом.
Самая маленькая модель в этой серии – тепловая завеса Tropic M 3 производительностью 450 м³ / ч.Цена устройства – 5900 руб. Для дверных проемов стандартного размера подходит тепловая завеса Tropic M 6 производительностью 900 м³ / ч.
В серию «Т» входят завесы средних размеров мощностью 3-12 кВт. Их устанавливают над входными дверями магазинов, складов, кафе, тамбуром на высоту не более 2,5 м. Оребренный нагревательный элемент действует как теплообменник. Контроль за работой устройства осуществляется встроенным термостатом. Цена тепловой завесы с минимальной производительностью 1100 м³ / час для данной серии – 10 600 руб.Максимальная производительность аппарата серии Т 4200 м³ / час. Приобрести бесшумную тепловую завесу над дверью можно за 30 000 руб.
Воздушно-тепловые завесы Тепломаш
Не менее популярным производителем тепловых завес является российская компания «Тепломаш». Выпускает широкий ассортимент качественного оборудования с электрическим или водяным источником тепла, что наглядно представлено в каталоге. Цена тепловых завес Тепломаш зависит от размеров, производительности, места установки устройства и источника тепла.Все модели объединены в серию с числовым обозначением. Чем выше это число, тем мощнее продукт. Рекомендации по установке и эксплуатации устройства подробно описаны в инструкции. «Тепловая завеса Тепломаш» индивидуально для каждой модели.
Маломощные и тепловые завесы КЭВ средней мощности собираются сериями 100, 200 и 300. Производительность устройств находится в пределах 300-2800 м3 / час. Устанавливаются в коммерческих помещениях и офисных вестибюлях.Цена малогабаритной тепловой завесы мощностью 2 кВт производительностью 300 м³ / час – 2500 рублей. Устройство с максимальной производительностью обойдется в 35000 рублей. Для сравнения: тепловая водяная завеса «Тепломаш» производительностью 2800 м³ / час составит не менее 41 000 руб.
Промышленные устройства более мощные и обладают высокой производительностью. К ним относятся модели из серий от 400 до 1000. Они устанавливаются в мастерских и на складах. Цена тепловой завесы на входную дверь до 4.Высота 5 м будет в среднем 30 тысяч рублей. Стоимость мощной модели с максимальной производительностью составит не менее 110 тысяч рублей.
Для помещений с повышенными требованиями к дизайну следует выбирать тепловые завесы из серии 600. Устройства устанавливают в офисных, административных зданиях, кафе, ресторанах, гостиницах с вычурным дизайном интерьера. Купить тепловую завесу Тепломаш из этой серии можно в среднем за 55000 рублей.
Только правильно подобранная и установленная по всем правилам тепловая завеса сможет эффективно работать и выполнять свое предназначение.А плановое обслуживание поможет продлить срок службы устройства.
Многие из нас знакомы с ситуациями, когда холодный проникающий воздух проникает в комнату при открытии двери. Такое случается очень часто, особенно если нужно постоянно открывать дверь на улицу.
Например, в мастерских или в коридоре. Можно выбрать и, но с обогревом помещения так быстро он не справится.
С этими проявлениями можно бороться. Наиболее эффективным будет решение купить завесы или ширмы, которые предназначены именно для таких задач.
1 Устройство, характеристики и принцип действия тепловой завесы
Воздушные завесы – это специальное оборудование, относящееся к классу обогревателей и. Похоже на вытянутый обогреватель или кондиционер.
Подключение тепловой завесы осуществляется по принципу, аналогичному описанным выше устройствам, так как данное устройство в большинстве случаев мобильно и удобно в эксплуатации.
Воздушные тепловые экраны выполняют очень важную и полезную функцию.Они перекрывают доступ воздуха в комнату. Дело в том, что при открывании окон, дверей или ворот воздух с улицы постоянно попадает в комнату или дом.
Это связано с законами физики, так как чаще всего в помещениях будут разные давления и температуры воздушных масс. В результате именно перепад давления заставляет воздух с улицы попадать внутрь дома любым способом.
А если на улице очень холодно или жарко, то этот воздух сразу нарушит микроклимат в доме.Таких неприятностей можно избежать, но нужно быть очень осторожным, и все равно нельзя отказаться открывать двери или окна. Особенно, если речь идет о производственных помещениях, где люди постоянно перемещаются.
Лучшее решение – выбрать теплозащитные экраны и установить их в нужных местах. Вы также можете выбрать и, это замена тепловой завесы. Также она быстро справляется с обогревом помещения. Они хорошо обогревают промышленные помещения и гаражи.
Теплоизоляционная завеса имеет удлиненный корпус, аналогичный бытовому кондиционеру.Внутри он оборудован ТЭНами и вентиляторами. Электрические трубы действуют как нагревательные элементы. Если имеются в виду водные агрегаты, то здесь уже используются трубы от центрального отопления.
Нагревательный элемент нагревает окружающий воздух и постоянно направляет его в одном направлении. Таким образом, на определенной территории создается устойчивый теплозащитный экран.
Этот экран не пропускает воздух с улицы внутрь помещения, так как с его помощью нивелируется разница давления и температуры.Плюс стоит отметить, что занавеска также защищает помещение от сквозняков, ветра, пыли и даже насекомых. При этом совсем не нужно закрывать дверь, поскольку потоки воздуха изолируют комнаты.
Ремонт штор происходит очень редко, так как их конструкция не отличается сложностью или чрезмерной перегрузкой деталей. И это тоже очень важный момент, который необходимо учитывать при выборе штор для дома или рабочего места.
Этот тип теплоизоляционного оборудования используется в основном на производстве, в промышленности или в офисных помещениях.Очень часто его устанавливают на гаражных воротах заводов, на подъездах к цехам, торговым залам и т. Д. То есть в громоздких помещениях, где нужно поддерживать достаточную температуру окружающей среды, и при этом соблюдать экономию средств. .
2 типа и их отличия
Существует несколько основных разновидностей такого оборудования. Делая выбор теплоизоляционных штор, то в первую очередь обращайте внимание на этот момент, так как многое зависит от типа устройства.
По типу направленного действия завесы делятся на:
Вертикальные образцы распространены и монтируют их сбоку от защищаемого проема. Работы по подключению тепловой завесы вертикального типа достаточно просты, так как вам нужно только правильно установить ее на земле.
По типу ТЭНа делятся на:
В электрических завесах основным нагревательным элементом являются катушки из углеродного волокна или что-то в этом роде.Их легко подключить, они быстро нагреваются и отдают тепло.
Горизонтальные образцы устанавливаются только над проемом.
Водяные теплоизоляционные устройства работают за счет распределения тепла от отопительных контуров. Чаще всего в водяных завесах используется ТЭН от центрального водопровода. Монтаж тепловой завесы сложнее и дороже, но в эксплуатации они ведут себя намного лучше: редко ломаются, потребляют мало энергии и т. Д.
Очень важно правильно разобраться во всех нюансах и тонкостях этого оборудования, а затем правильно подобрать занавеску. Ведь продукция довольно дорогая и не каждому по карману.
Выбор лучшего агрегата всегда начинается с определения его дизайна.
Электрические образцы достаточно удобны, мобильны и могут применяться практически везде. Однако такое оборудование потребляет много энергии, сушит воздух и подвержено поломкам.Если по каким-то причинам у вас нет тепловой завесы, вы можете найти альтернативу – это.
Водные устройства в большей степени стационарные, чем электрические. Объясняется это необходимостью подключения к ним отопительного контура, а также других коммуникаций. Однако они лишены недостатков предыдущего типа. Ремонт водяной завесы требуется редко, она умеренно потребляет энергию, а воздух нагревается равномерно и не теряет своих качеств.
Также очень серьезно влияет расчет тепловой завесы на процесс выбора.Совершенно необходимо проводить расчеты, поскольку от них зависит, хватит ли оборудованию мощности для обеспечения его основных функций.
Также важен способ подключения тепловой завесы. Хотя, если вы собираетесь воспользоваться услугами профессионалов, то проблем возникнуть не должно. Так как они справятся с любыми задачами.
Обратите внимание на различные мелкие функции, систему управления, дополнительные свойства и т. Д. Однако они уже проходят оценку «под нагрузкой», учитывая преимущества таких нюансов как дополнительный аргумент для покупки того или иного образца.
2.2 Расчет и подключение
Расчет этого типа оборудования очень важен и доверять его рекомендуется только профессионалам. При расчете необходимой мощности обратите внимание на высоту установки, ширину проема, размер помещения и т. Д.
Уровень установки устройства напрямую влияет на производительность системы. Чем выше установка от земли, тем она должна быть мощнее.
Если необходимо защитить большой гараж с огромными воротами от потери тепла, рекомендуется использовать несколько агрегатов, которые монтируются на одной линии.
В больших помещениях с большим количеством выходов и естественных проемов необходимо увеличивать расчетную мощность завесы, так как в них часто ходят сквозняки, что сказывается на эффективности экранирующего оборудования.
Как правило, производители указывают все рабочие параметры прямо на коробке и в инструкции к приобретаемому продукту, поэтому расчет зачастую сводится к простому выбору образца.
Помните, что все характеристики экрана должны быть достаточными для качественного выполнения задачи. Если вы поскупились и решили купить что-то подешевле, то приготовьтесь к дополнительным расходам. Либо на обогрев (штора просто не справится с задачей и достойно защитит помещение от тепловых потерь), либо на ремонт оборудования (прибор будет работать на максимальной мощности, что всегда отрицательно сказывается на его состоянии).
Подключение данного типа оборудования осуществляется по стандартной методике.Электронные образцы просто монтируются в выбранном месте и прикрепляются к стене. Для этого используйте дюбель или анкер. Положение регулируется, а затем дополнительно фиксируется болтами. Осталось только принести панель управления, подключить электричество и протестировать систему.
2,4
Устройство и принцип работы тепловой завесы – видеоВодяные модели монтируются аналогично, только их нужно подключить к трубам от отопления.
На больших системах часто устанавливается специальный. Включает устройство только в определенные моменты. Например, когда гаражные ворота на заводе открываются автоматически.
2.5 Основные неисправности и способы устранения
Как и в случае с любыми другими устройствами, ремонт тепловых экранов понадобится только в случае крайней необходимости. Это при условии, что за ними будут должным образом ухаживать.
Ремонт и обслуживание завесы должен проводить специалист.И делать это нужно регулярно, иначе могут возникнуть неприятности. В конце концов, ремонт теплоизоляционной завесы обойдется намного дешевле, чем покупка новой. Особенно если речь идет об образцах с длиной тела более 70-90 см.
Работы по техническому обслуживанию включают плановый осмотр всех деталей, проверку контактов, механизмов очистки и вентилятора. Как правило, этого достаточно, чтобы предотвратить практически все возможные неприятности. Однако бывают самые разные ситуации.
Чаще всего в шторках возникают проблемы с вентиляторами.Если они гудят, шипят, работают с перебоями или даже отказываются заводиться, значит, что-то пошло не так.
В данном случае ремонтируется вентилятор тепловой завесы. Его сняли с рамы, почистили, проверили все контакты и сам двигатель. Поврежденные детали ремонтируются или заменяются.
Очень часто поломки возникают из-за неправильной установки агрегата. Например, если вертикальный образец был установлен горизонтально.
Отсутствие тепла от завесы свидетельствует о проблемах с контуром отопления.Чаще всего это происходит с электрическими моделями. Их нагревательный элемент – это трубки и специальные пластины, а это довольно хрупкие детали, которые могут перегореть. В этом случае их можно только заменить.
Проблемы с управлением говорят об обрывах контактов на панели приборов. Не исключено, что они просто забились пылью, однако возможно и полное разрушение микросхем из-за серьезных падений в сети. Проблема решается полной или частичной заменой поврежденных деталей.
Помните, что ремонт штор рекомендуется проводить не только руками мастера, но и с использованием оригинальных запчастей. Они обычно более надежны и долговечны, чем аналогичные изделия неизвестных производителей. Хотя они дороже.
Тепловая завеса – это климатическое оборудование, являющееся одним из видов обогрева помещений. Устройство, конструкция, характеристики таких устройств разные, но принцип действия у всех устройств единый. Особого внимания требует процесс подключения и выбора тепловой завесы, так как от этого зависит безопасная и эффективная эксплуатация.
Устройство и назначение тепловой завесы
Для регулирования микроклимата часто используется такое устройство, как тепловая завеса. Это оборудование представляет собой мощный тепловентилятор, который размещен в металлическом корпусе, часто имеющем прямоугольную вытянутую форму.
Тепловая завеса устанавливается над входной дверью и не портит интерьер
В конструкции оборудования присутствуют следующие элементы:
- канал, по которому отводятся теплые воздушные массы;
- ТЭНов в электрических моделях – десять, а в водопроводных – трубы;
- Радиальные вентиляторы или турбина имеет параметры в зависимости от длины тепловой завесы;
- фильтрует чистый поступающий воздух от пыли и мусора;
- корпус имеет перфорированные стенки для забора и отвода воздушных потоков;
- Кнопки управления расположены на боковой панели устройства.
Устройство легко крепится к стене и обеспечивает поток теплого воздуха
Тепловая завеса предназначена для регулирования микроклимата и распределения температурных зон в разных помещениях. Часто оборудование устанавливается над входом изнутри помещения, что позволяет защитить пространство от холодных потоков и обеспечить комфортную температуру. Такое решение оптимально для частного дома, магазина, торговых центров и любых других построек, где часто открывается входная дверь и через нее поступает холодный воздух.При этом требования безопасности запрещают установку штор в помещениях с легковоспламеняющимися материалами, в транспортных средствах, шахтах и автоматизированных производственных помещениях.
Принцип действия
Простой принцип работы завесы обеспечивается продуманной конструкцией устройства. Мощный вентилятор всасывает воздух снаружи, после чего массы проходят через фильтр и очищаются от пыли. Далее воздух движется по области нагретой электрической спирали, температура потока повышается и через сопла он попадает в помещение.Направление струи может быть вертикальным или горизонтальным.
Воздух, поступающий в помещение, очищается от грязи, нагревается и попадает в помещение
Распределение и усиление потока теплого воздуха происходит за счет вентилятора. Мощность и скорость работы оборудования могут быть разными, а функциональные модели имеют кнопки и переключатели, позволяющие настраивать параметры работы.
Варианты тепловых завес
Ассортимент тепловых завес включает несколько типов устройств, различающихся устройством и внешним видом, расположением.Электрические модели востребованы и практичны в эксплуатации, но потребляют большое количество электроэнергии для нагрева воздуха. Нагревательным элементом в таких устройствах является электрическая катушка.
Электрические модели просты в использовании, но не экономичны.
Есть еще тип воды, в которой присутствует нагреватель. Этот элемент выдерживает перепады и низкие температуры, что обеспечивает надежность оборудования. Устройство подключено к центральному горячему водоснабжению, в результате чего стоимость монтажа и строительства выше, чем у электрических опций.
Водяные модели сложны в установке и имеют высокую стоимость
Эти варианты являются основными и наиболее популярными для обеспечения тепла на входе в помещение. Размеры и мощность устройств представлены в различных вариантах исполнения, что позволяет подобрать оптимальное оборудование в зависимости от параметров проема, температуры наружного воздуха и желаемого уровня обогрева внутри помещения.
Видео: особенности выбора тепловой завесы
Подготовка к установке инструментов и материалов
Перед монтажом устройства необходимо учесть, что тепловая завеса должна соответствовать ширине (для горизонтального размещения над дверью) или ширине высота проема (при вертикальной установке по бокам проема).Для этого нужно выбрать оборудование подходящей длины или установить несколько устройств в ряд. Монтаж электрической модели максимально прост, а для работы потребуются следующие материалы и инструменты:
- отвертка, шурупы, карандаш;
- уровень строительный, рулетка, дырокол;
- фурнитура для крепления входит в комплект тепловой завесы;
- для крепления к потолку требуется маятниковый подвес;
- если в одну линию скреплено несколько устройств, то нужен соединительный комплект;
- болты м10, гайки и винты, консоли.
Для крепления к потолку необходимы маятниковые подвесы
При покупке кронштейнов или подвесов для крепления необходимо учитывать вес оборудования. Такие детали могут входить в комплект устройства, но вы можете подобрать их индивидуально.
Варианты размещения тепловых завес
Для проемов шириной менее 1,5 м оптимально горизонтальное размещение, предполагающее установку устройства над входом в помещение. В этом случае штору можно установить на потолке или над дверью.Таким образом, устройство может быть закреплено вплотную к стене или находиться в подвешенном состоянии. Возможны и другие варианты размещения штор, каждый из которых имеет определенные особенности.
Завеса должна быть равна ширине или высоте проема.
Горизонтальное крепление
Горизонтальное крепление может быть выполнено на потолке или на стене над проемом, как указано выше. Второй вариант наиболее востребован, так как позволяет более эффективно предотвращать попадание холодного воздуха в комнату, чем при установке на потолке.В этом случае воздушный поток будет направлен сверху вниз.
Горизонтальное крепление защищает от холода
Для установки выполните следующие основные действия:
- Распаковка оборудования, проверка количества и типа креплений.
- От верхнего края проема отойти примерно 10-15 см, карандашом нарисуйте нижнюю линию, на которой должен располагаться корпус.
- На расстоянии, равном длине корпуса, размечаются точки крепления кронштейнов, в них проделываются отверстия.
- Кронштейны прикручиваются к корпусу болтами и гайками, после чего вся система крепится к стене.
- Оборудование подключено к электросети, проверьте работоспособность.
Подробная инструкция, учитывающая индивидуальные особенности устройства, поставляется в комплекте с тепловой завесой. Поэтому перед установкой следует изучить инструкцию от производителя.
Вертикальная установка тепловой завесы
Размещение устройств по бокам проема на всю его высоту – это вертикальный способ установки тепловой завесы.Эта технология оптимальна, если горизонтальный способ не позволяет охватить всю площадь проема потоком теплого воздуха, а также при ширине входного отверстия более 2 м.
Вертикальное размещение требует большего количества устройств, чем горизонтальное
Монтаж проводится по инструкции, но основные этапы работы выражаются в следующем:
- От края проема следует отступить примерно на 10 см и разметить точки крепления кронштейнов.
- Крепежные элементы устанавливаются в подготовленные отверстия и на корпусе.
- При необходимости соединить несколько зданий специальными элементами.
- Проверить работоспособность оборудования.
Монтаж элементов вертикально осуществляется по той же технологии, что и горизонтально. В этом случае корпус фиксируется с двух сторон проема, что обеспечит хорошую защиту от холода.
Возможности подключения
Современное оборудование имеет гибкий кабель и вилку, обеспечивающую подключение к сети через розетку.При стационарной установке возможно подключение завесы через выключатель центрального типа, имеющий воздушный зазор и параметр 3 мм. Такой вариант подключения всегда выполняет электрик.
Установка может производиться самостоятельно, но подключение осуществляется мастером
Схема подключения теплового оборудования к центральному выключателю разрабатывается индивидуально. Подключить одно устройство просто, и для этого два провода от шторки подключаются к соответствующим сетевым кабелям с учетом расположения проводов «ноль» и «фаза». Для безопасности в цепочку добавлен блок УЗО, который может отключить систему в аварийной ситуации. Корпус и все силовые компоненты должны быть заземлены.
Видео: Обзор тепловой завесы Ballu
Подключение тепловых завес разных производителей
Самыми известными производителями климатического оборудования являются Тепломаш и Ballu. Каждый производитель в комплекте оборудования предоставляет подробную инструкцию по подключению и установке, но основные особенности можно рассмотреть отдельно.
Особенности подключения и эксплуатации оборудования Ballu выражаются в следующем:
- подключение к источнику питания через автоматический выключатель; №
- при установке стационарной проводки используйте трехжильный кабель с минимальным сечением 1 мм 2 по медному проводнику. Электрическая сеть, к которой будет подключена завеса, должна обеспечивать защиту изделия от перегрузок и токов короткого замыкания;
- для установки панели управления отверните винт и снимите верхнюю крышку и панель пульта дистанционного управления, прикрепите пульт дистанционного управления к стене, установите панель и верхнюю крышку.
Устройства «Тепломаш» имеют простую конструкцию и доступны по цене
Устройство компании «Тепломаш» предполагает управление шторами с пульта или дистанционного управления. Степень защиты корпуса ПКП IP20. При управлении завесой с помощью пульта дистанционного управления необходимо соблюдать расстояние до инфракрасного приемника на пульте дистанционного управления до 6 м и угол наклона до 60 °. Завесы подключаются к сети через автоматический выключатель и устройство защитного отключения (УЗО).Ток срабатывания УЗО составляет 100 мА. Завесы питаются от трехфазной электросети напряжением 380 В / 50 Гц. ПКП предполагает подведение контрольного кабеля 7х0,5 мм методом «скрытой проводки». Если необходимо подвести кабель с «внешней разводкой», то в месте выхода провода из корпуса консоли сделайте углубление в стене 50х10мм.
Выбор, установка и подключение тепловых завес от разных производителей требует соблюдения общих правил, в том числе с учетом необходимого функционала и параметров устройств.Настоящая будущая эксплуатация обеспечит безопасность техники.
Обеспечение комфорта пребывания в помещении в любое время года – одна из главных забот владельцев. Но попытки утеплить стены, установить соответствующую систему отопления могут оказаться напрасными, если тепло будет беспрепятственно уходить через окна или двери. Особенно это актуально для тех построек, в которых по тем или иным причинам они открываются очень часто или даже длительное время остаются в открытом положении.
Простая ситуация: хозяева дома открывают семейный бизнес – мастерскую, магазин или офисное здание.С одной стороны, многочисленные клиенты отличные, но в то же время частое открывание дверей может быстро застать даже хорошо отапливаемое помещение, а это серьезные затраты энергии. Другой вариант – специфика деятельности частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открывания ворот (). Чтобы обеспечить приемлемые условия для эффективной продуктивной работы зимой, придется потратить непомерные силы и средства на поддержание нормальной температуры.Но выход есть – и в том, и в другом случае должна помочь тепловая завеса на входной двери.
Для чего нужна тепловая завеса?Чтобы легче было разобраться в назначении тепловой завесы, сначала следует понять, как холодный воздух попадает в дом через открытые двери. Этот процесс происходит по нескольким причинам – разница температур снаружи и внутри помещения, вызванная этим уровнем перепада давления. И плюс к этому очень важная причина – движение воздушных масс по улице – ветер, создаваемый вихревыми потоками от проезжающих машин и т. Д.
Фрагмент «А» показывает движение потоков холодного и более теплого воздуха через дверной проем в «спокойных» условиях. Холодный воздух всегда плотнее, и своим повышенным давлением он просто выдавливает более легкий теплый. При этом холодный поток всегда находится ближе к полу – наверное, каждый в повседневной жизни чувствовал, что «тянут холод» снизу из-под плотно закрытой двери.
К этому вполне обычному обмену добавлена ветровая составляющая (фрагмент «Б»).Конечно, он переменный, зависит от направления и скорости ветра, устойчивости или периодических порывов ветра, размеров дверного проема и других параметров, но в целом чаще всего такое приложение вектора движения воздушных масс все же остается настоящее время.
В результате сложения обоих факторов мы получаем картинку, показанную на фрагменте «В» – «канал» забора холодного воздуха еще больше увеличивается по площади, занимая большую часть дверного проема. В таких условиях, если вам приходится держать дверь открытой или часто открытой, для обогрева помещения нельзя использовать никакое отопительное оборудование, которое будет «молотить» на холостом ходу.Кроме того, по комнатам ходят постоянные сильные сквозняки, резко повышающие вероятность простуды, даже если люди одеты «по сезону».
А что, если применить достаточно узкий, но плотный направленный воздушный поток. Так что его давление превышает даже теоретически возможные значения внешнего и внутреннего давления (фрагмент «Д»). Если правильно рассчитать параметры такого потока, то он станет препятствием для показанного выше обмена, отгораживая воздушные массы снаружи и внутри помещения.Слегка изгибая свою конфигурацию под воздействием на него внешнего давления, поток, тем не менее, сохраняет желаемое «спокойствие» и разделяется только при достижении поверхности пола, разделяясь на два направления. Некоторая часть выходит наружу, но еще важнее – возвращается в комнату (фрагмент «Е»).
Как можно использовать такой эффект?
- Рисунок «а» – зимнее время. Воздух получает необходимый нагрев, а получившаяся завеса не только не пропускает холодную массу внутрь и не дает уйти нагретым, но, возвращаясь в комнату, «помогает» отопительной системе.
- Однако рассматривать воздушную завесу слишком узкой только как своего рода обогреватель было бы большой ошибкой. На снимке «б» показаны ее работы в теплое время года. Ситуация обратная – прохладный внутренний воздух не выходит наружу (хотя в рассматриваемом случае его плотность выше), а согретое летним зноем уличное тепло не может проникнуть в помещение. Таким образом, в комнатах поддерживается комфортная температура для проживания людей.
- Но это еще не все. Вне зависимости от времени года и режима работы такая штора выполняет еще одну важную функцию (рисунок «в»).В уличном воздухе всегда взвешивается много пыли, особенно если в непосредственной близости находится оживленное шоссе или даже железнодорожная ветка. По этой же причине воздух может пополняться выхлопными газами. Естественно, если все эти «бонусы» попадут в помещение, микроклимат там сильно пострадает. Но тепловая завеса полностью справится с такой проблемой. Это касается и падающего снега, мелкой мороси, а летом – полчищ мелких надоедливых насекомых.
- И еще одно приложение.С помощью таких завес появляется возможность зонировать помещения по типу создаваемого в них микроклимата. Например, можно «отгородить» просторную прихожую (где повышенная температура воздуха особо не нужна, а на обогрев такого помещения излишне много энергии будет тратиться) от внутренних жилых или рабочих помещений, даже не устанавливая дополнительные двери.
Итак, создание воздушной завесы помогает справиться с множеством проблем. И всего этого можно добиться, установив специальный прибор.
Несмотря на то, что завеса сама по себе является потребителем электроэнергии, ее использование дает значительные преимущества. Таким образом, практика показывает, что правильно подобранное и установленное устройство позволяет сэкономить до 30% энергии, затрачиваемой на обогрев помещений зимой и кондиционирование летом. А если собственник мыслит шире, то он не может не заметить, что отсутствие холодных сквозняков резко снизит стоимость лекарств для домохозяйств или оплату больничных листов для работающих на него сотрудников.
Еще одно немаловажное достоинство – при таком богатстве возможностей само устройство практически не занимает полезного места в пространстве комнаты.
Для наглядности небольшой анимационный ролик по принципу действия тепловой завесы:
Видео: как работает тепловая завеса Как устроена воздушная завесаКак правило, воздушная тепловая завеса представляет собой электрическое устройство, собранное в ярко выраженном удлиненном корпусе.
В верхней части корпуса расположена решетка (поз. 1), через которую забирается воздух из помещения.
Внизу находится выходное щелевое окошко (сопло) (поз. 2), которое может быть оборудовано сдвижными створками в качестве жалюзи.
Органы управления (поз. 3) могут быть расположены на самом корпусе в доступном месте для визуального контроля и управления. Пульт управления, кроме того, может быть выносным и располагаться на стене помещения в удобном месте.
В корпусе может быть клеммная колодка для подключения к источнику питания, но на бытовых моделях чаще всего уже есть подключенный кабель с вилкой для подключения к розетке (поз.4).
На многих современных моделях также предусмотрено дистанционное управление с помощью инфракрасного пульта ДУ (как и в кондиционерах сплит-систем).
Основная задача тепловой завесы – создание мощного воздушного потока. А это значит, что главный вентилятор устройства становится нагнетательным. Как правило, это устройства не обычного лопаточного типа, а турбинного типа, двух разновидностей – более компактной радиальной (поз. «А») или удлиненной тангенциальной формы (поз. «В»).
Поз.«С» – теплообменник, в котором воздушный поток при необходимости получает необходимое тепло. Подавляющее большинство моделей имеют электрический теплообменник, в котором воздух получает тепло от спиралей или нагревательных элементов. Однако есть стационарные модели тепловых завес, которые подключаются к существующим контурам водяного отопления.
Многие современные тепловые завесы имеют встроенные фильтры, одновременно очищающие воздух, продуваемый устройством, от взвешенной пыли.
Электронные схемы современных завес обеспечивают многоуровневую защиту от короткого замыкания, пробоя на корпусе, перегрева, имеют модули термостатического контроля уровня нагрева теплообменника и скорости вращения вентилятора.
Классификация воздушной завесыСуществует несколько градаций классификации тепловых завес.
По расположению относительно дверного проема:
- Классический вариант большинства тепловых завес – это устройство с горизонтальной установкой над дверным проемом (ворота, окно и т. Д.)
- Иногда по технологическим или эстетическим причинам установка тепловой завесы сверху может оказаться невозможной или нерациональной.Для таких ситуаций предусмотрены вертикальные устройства, которые устанавливаются «колоннами» с одной или даже с обеих сторон дверного проема.
Многие модели в этом плане обладают повышенной универсальностью – их конструкция позволяет с учетом специфики помещения устанавливать их как в горизонтальном, так и в вертикальном положении.
По типу установки:
Большинство моделей имеют металлический корпус, исполнение которого предполагает крепление устройства к стене.Однако если к дизайну интерьера предъявляются повышенные требования, то можно выбрать тепловую завесу, которая встраивается в потолок или стену по высоте проема.
По наличию и типу теплообменника:
По этому критерию все завесы можно разделить на три группы:
- Завесы с теплообменником электро. Обычно в классификации обозначается серийным обозначением RS , RM или RT .
Достоинства – максимальная простота устройства и монтажа устройства, высокие показатели производительности, возможность непрерывно регулировать температуру нагревающего воздушного потока.
Обычные спирали использовались в качестве нагревательных элементов на старых моделях, но теперь они почти полностью отказались от этого подхода, поскольку открытые обогреватели «сжигают» кислород и быстро осушают воздух в помещении. В настоящее время применяются трубчатые нагреватели типа хорошо известных ТЭНов, или более современных полупроводниковых РТС (положительный температурный коэффициент), с возможностью саморегулирования нагрева и потребления электроэнергии.
К недостаткам теплообменников можно отнести значительную потребляемую мощность (не считая затрат на обеспечение работы вентилятора) и некоторую «инерционность» при запуске – теплообменнику требуется определенное количество времени для выхода в рабочий режим.
- Тепловые завесы с водяным теплообменником (серия Rw ).
В таких моделях электричество расходуется только на обеспечение работы вентилятора и группы управления. Это, конечно, делает водяные тепловые завесы намного экономичнее при постоянном использовании.
В корпусе (снаружи или тайно) есть патрубки для подключения прибора к существующему контуру системы водяного отопления (показаны на рисунке стрелками).
Трубы для подключения подвода и «возврата» системы отопления дома
Недостатки тепловых завес такого типа очевидны – это большие сложности в процессе монтажа. Необходимо предусмотреть ответвления от общего контура, и при сохранении эстетики интерьера такая операция может оказаться довольно проблематичной.Теплообменник такой завесы имеет небольшую трубчатую конструкцию (как радиатор в автомобиле), которая быстро забьется, если не снабдить фильтрующим устройством. Кроме того, потребляемая тепловая мощность такой установки должна соответствовать реальным возможностям автономной системы отопления, чтобы подключение завесы не влияло на уровень нагрева радиаторов в других помещениях.
- Завесы воздушные без теплообменника (заводское обозначение – RV ).
Такие устройства используются в условиях; лет дополнительного подогрева воздуха не требуется. Они хорошо защищают от уличной пыли, загазованности, насекомых и утечки кондиционированного воздуха наружу. Они широко используются в производственной практике – для зонирования просторных помещений, защиты от попадания теплого воздуха в морозильные камеры или складские помещения и т. Д.
По мощности (производительности) и соответственно назначению:
- К серии RS относятся мини-завесы с ограниченным объемом применения.Их производительности достаточно для эффективного «навешивания» только небольших проемов, например, окон для приема посетителей с видом на холодный зал или окон обслуживания клиентов в уличных киосках, билетных кассах и т. Д. более полутора метров, шириной до 800 мм.
Расход воздуха и объем откачки в минуту небольшие. В бытовом плане такие тепловые завесы практического применения не получают.
- Тепловые завесы серии RM – это самая большая группа устройств, которые предназначены для установки в большинство существующих стандартных дверных проемов высотой от 2,5 до 3,5 метров. В частности, они подходят для перехода из холодной прихожей в жилой сектор дома.
Тепловая завеса среднего класса – вполне подходит для входной
Такие устройства самые «ходовые». Именно эти серии чаще всего комплектуются удобными выносными блоками или пультами дистанционного управления.
- Мощные тепловые завесы серии RT используются для защиты высоких проемов от 3,5 до 7 метров. Это могут быть ворота автомастерской, складских или производственных помещений, входы в крупные торговые центры или здания культурного и социального назначения.
Очень часто в эту категорию входят также мощные установки серии Rw , подключенные к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных объектов.стоимость водяных тепловых завес – значительно превосходит аналогичные по характеристикам и габаритам электрические модели.
Существуют также сверхмощные тепловые завесы, которые могут создавать воздушный барьер в проемах и проездах высотой до 12 метров.
Цены на популярные модели тепловых завес на входную дверь
Как выбрать лучшую тепловую завесуВыбор воздушной тепловой завесы имеет свои особенности, с которыми обязательно стоит ознакомиться перед походом в магазин.
Помимо уже упомянутых критериев выбора – в зависимости от места установки (горизонтально или вертикально) и принципа работы теплообменника, необходимо обратить внимание на следующие характеристики:
- Размеры (в большей степени – длина) самого устройства, то есть ширина создаваемой им воздушной завесы.
- Производительность, то есть возможность прокачивать определенное количество воздуха за единицу времени.
- Мощность теплообменного агрегата.
- Оборудован полезными функциями регулировки.
- Степень защиты, то есть уровень безопасности работы устройства.
- Для внутреннего оформления помещения также важен внешний вид тепловой завесы.
Определяющим параметром, конечно же, является длина устройства. Он должен обеспечивать необходимый воздушный поток по всей ширине дверного проема, избегая свободных зазоров для проникновения холодных или пыльных масс снаружи.Как правило, длина таких устройств лежит в пределах 600 ÷ 2000 мм.
Для стандартных дверных проемов обычно закупаются шторы длиной около 800 мм. При грамотном подходе следует учитывать, что ширина воздушного потока должна быть как минимум равной просвету дверей, а еще лучше, если он немного больше.
Есть еще один нюанс. Технология производства воздуходувок несколько ограничивает длину турбины (до 800 мм), так как при превышении этих размеров резко усиливаются вибрационные явления, что требует довольно дорогой «подвески».
Длина турбины обычно ограничивается 800 мм.
Пытаясь минимизировать затраты при производстве «длинномерных» моделей, многие производители идут по пути упрощения: они размещают электропривод в центре устройства, а турбины – слева и справа, добиваясь нужной длины. В такой конструкции может быть серьезный недостаток – в центре создаваемого воздушного потока может образоваться «провал» или область пониженного давления, которая может стать лазейкой для входа воздуха извне.
Если ширина дверного проема больше длины понравившейся модели или имеющихся в продаже устройств, имеет смысл приобрести две занавески (а иногда и больше), и установить их вплотную друг к другу.
Рабочие шторы
Понятно, что тепловая завеса должна создавать воздушный поток, «плотность» которого, то есть внутреннее давление воздуха будет превышать внешнее в любой точке дверного проема, от места установки до пола (противоположная сторона дверь).
В результате расчетов установлено, что такие требуемые параметры сохраняются при скорости воздушного слоя в месте встречи с препятствием не менее 2,5 м / с. Естественно, скорость из-за сопротивления воздуха уменьшается с удалением от устройства.
Скорость и плотность воздушного потока зависят от рабочего диаметра турбины, скорости ее вращения и, следовательно, от общей производительности нагнетательного агрегата. Например, в таблице ниже наглядно показана зависимость эффективного диапазона завесы в зависимости от диаметра турбины – в некоторых случаях можно ориентироваться на такие показатели:
| Расстояние от выходного патрубка тепловой завесы | Расход воздуха в зависимости от вентилятора, установленного в тепловой завесе | ||||
|---|---|---|---|---|---|
| Рабочий диаметр вентилятора | |||||
| Ø 100 мм | Ø 110 мм | Ø 120 мм | Ø 130 мм | Ø 180 мм | |
| 0 м | 9 м / с | 10 м / с | 12 м / с | 14 м / с | – |
| 1 м | 7 м / с | 7 м / с | 11 м / с | 10 м / с | – |
| 2 м | 4 м / с | 4 м / с | 8 м / с | 7.5 м / с | – |
| 3 м / с | 1,0 ÷ 2 м / с | 1,5 ÷ 2 м / с | 5 м / с | 6 м / с | – |
| 4 мес | – | – | 2 ÷ 3 м / с | 5 м / с | – |
| 5 м | – | – | – | 3 м / с | – |
| 6 мес | – | – | – | 1,0 ÷ 2 м / с | – |
| 0 м | 8.5 м / с | 8,5 м / с | 12 м / с | 12 м / с | 15 м / с |
| 1 м | 6,5 м / с | 6,5 м / с | 10 м / с | 9,5 м / с | 13 м / с |
| 2 м | 3 м / с | 3 м / с | 7 м / с | 9 м / с | 11 м / с |
| 3 м | 1,0 ÷ 2,0 м / с | 2 м / с | 4 м / с | 5,5 м / с | 9 м / с |
| 4 мес | – | – | 1.0 – 2,0 м / с | 4 м / с | 7 м / с |
| 5 м | – | – | – | 3 м / с | 5 м / с |
| 6 мес | – | – | – | 1,0 ÷ 2,0 м / с | 3 м / с |
| 7 мес | – | – | – | – | 2 м / с |
| 8 мес | – | – | – | – | 1.0 – 2,0 м / с |
Чаще всего производитель прямо указывает в технической документации на изделие, под какие максимальные размеры проема разрабатывается конкретная модель. Также обязательно указывается производительность системы, обычно в кубометрах в час. Считается, что оптимальной для стандартного дверного проема размером 0,8 ÷ 1,0 × 2,0 ÷ 2,2 м считается откачка 700 ÷ 900 м³ / час. Однако если заглянуть в каталоги техники, то часто встречаются шторы с гораздо более скромной стоимостью.Среди производителей нет единого мнения по этому поводу.
Существуют специальные алгоритмы расчета параметров тепловых завес, учитывающие не только линейные показатели места установки, но и особенности расположения входов в здание, средние перепады температур для конкретного региона, преобладающие направление ветра и др. Подобные расчеты – удел специалистов, и если кому-то мало подобрать модель с заявленными производителем характеристиками, то можно обратиться в соответствующую проектную организацию.
Почему проблема производительности стоит так остро? От этого напрямую зависит эффективность работы воздушной завесы.
- Фрагмент № 3 схематично показывает работу правильно подобранной модели тепловой завесы. Воздушный поток сохраняет свою «плотность», чтобы встретить препятствие, а затем около отражается обратно в комнату.
- Фрагмент №2 – установлена тепловая завеса с превышением производительности. Скорость у поверхности пола слишком велика, и поток прерывается таким образом, что уносится значительная его часть.Конечно, это приводит к совершенно неоправданным потерям затраченной энергии.
- А фрагмент №3 показывает, что будет, если мощностей созданного потока не хватит. Внешнее давление воздушных масс перевешивает, и внизу дверного проема открывается широкое «окно» для холодного уличного воздуха. Смысл установки такой тепловой завесы вообще весьма сомнительный – никакой существенной роли она просто не играет.
Как ни странно, но этот показатель для тепловой завесы не является определяющим – в этом их принципиальное отличие от вроде бы родственных устройств – тепловых пушек или напольных или встроенных конвекторов отопления, устанавливаемых на дверях и окнах.
Работа теплообменника воздушной завесы направлена не на поддержание оптимальной температуры в помещении, а только на частичную компенсацию тепловых потерь через дверь. Ясно. та часть нагретого воздуха при работе в «зимнем» режиме возвращается в помещение, но эта циркуляция должна оказывать лишь вспомогательное воздействие на систему отопления, работающую в здании, но не заменять ее.
При высоких скоростях откачки слишком высокая температура является сложной и очень энергоемкой задачей.Как правило, в большинстве моделей повышение температуры ограничивается в лучшем случае 20 градусами, а на терморегуляторах максимальное значение, как правило, не превышает 30 ° C – что не требуется от тепловой завесы.
А вот на общую потребляемую мощность стоит обратить внимание. От этого показателя будут зависеть параметры выделенной ЛЭП, автомата в щите дома, УЗО и т. Д.
Системы управления и безопасностиВсе электрические завесы оснащены двумя уровнями управления: один отвечает за создание и поддержание заданной мощности «по воздуху», а второй – за работу теплообменного агрегата.В этом случае система защиты никогда не даст включиться подогревателю на холостом ходу турбины, что обеспечивает защиту устройства от перегрева.
Самые простые и дешевые модели имеют предустановленные уровни производительности и нагрева ТЭНов, которые нельзя изменить (единственное исключение – можно полностью отключить нагрев при работе в «летнем» режиме. Однако такая дешевизна и упрощенность конструкции вряд ли оправданы для использования в частном доме – каждый хочет иметь возможность оптимально настроить микроклимат в помещении.
Более сложные модели оснащены ступенчатой регулировкой, например, имеют 2–3 ступени мощности турбины и такое же количество ступеней нагрева теплообменника.
Однако в последнее время наибольшую популярность приобрели тепловые завесы с электронным управлением, что открывает для владельцев возможность плавной точной регулировки.
Наличие термостатического датчика позволит существенно сэкономить на энергопотреблении – автоматика будет включать или выключать блок нагревателя только по мере необходимости.
Тепловые завесы могут быть укомплектованы пультами дистанционного управления, которые располагаются на стене. Удобны в эксплуатации модели с дистанционным управлением.
Как и все современные электроприборы, тепловая завеса должна быть оборудована несколькими степенями защиты от коротких замыканий, перегрева, обрыва фазы на корпусе, перепадов напряжения и т. Д.
Конструкторы и дизайнеры компаний-производителей стараются делать шторы внешне, чтобы они не портили своим внешним видом помещения.Некоторые модели могут даже стать своеобразным украшением входной группы.
Установка тепловой завесы
Самостоятельная установка тепловых завес хоть и не приветствуется производителями, но все же вполне возможна, особенно если речь идет о самых распространенных – полностью электрических моделях. По сложности установить бытовой кондиционер намного проще.
Могу ли я установить кондиционер самостоятельно?
Установка кондиционера обычно требует особых навыков, так как при установке сплит-системы необходимо будет правильно заправить ее хладагентом.Как производится – в специальной публикации нашего портала.
Главное – обеспечить ЛЭП необходимой мощности, необходимые предохранительные и защитные устройства (автомат и УЗО), точку подключения устройства.
В комплект тепловой завесы, как правило, входят кронштейны (или монтажная панель), крепления для ее подвешивания над дверным проемом. Вся установка в основном будет состоять из тщательной разметки, фиксации на плоскости стены крепежных деталей и последующего подвешивания самого устройства.Он может быть довольно массивным, поэтому следует проявить разумную осторожность или, еще лучше, нанять помощника.
После установки устройства, если оно оборудовано регулируемыми жалюзи, их следует разместить под углом около 30 ° от вертикали к входной стороне. На многих моделях такой перекос потока обеспечивается конструкцией самой воздушной форсунки.
Может потребоваться проложить сигнальный кабель и закрепить на стене пульт дистанционного управления. Все эти нюансы всегда подробно описаны в инструкции по установке конкретной модели, и вам стоит заранее с ними ознакомиться, даже при выборе штор, чтобы реально оценить свои возможности.
Монтаж завесы с водяным теплообменником – дело гораздо более сложное, часто требующее специальных теплотехнических расчетов и установки дополнительного коллекторного или насосного оборудования.
