Электрический ввод в дом (жилой), воздушный, наружный способ ввода. « ЭлектроХобби

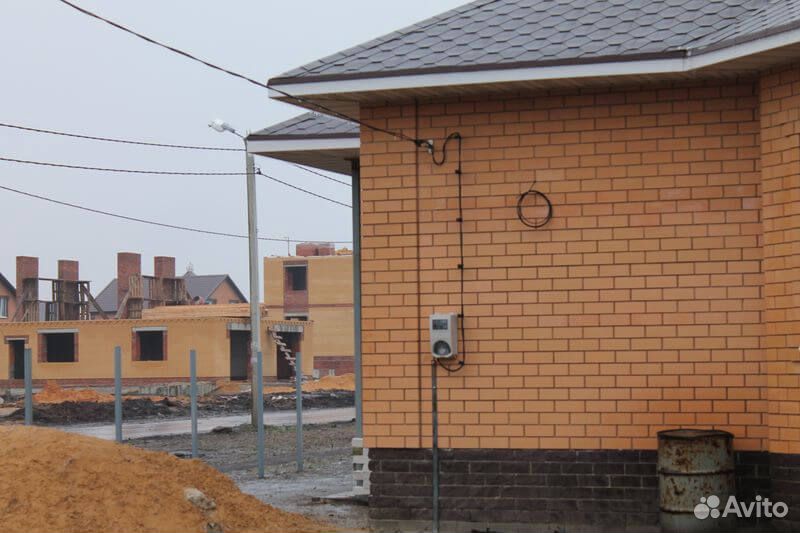

Итак, эта тема, электрический ввод в дом, воздушный, наружный способ, будет полезной для владельцев частных и загородных домов, а также дач, поскольку данный метод в большинстве применяется именно у них. Как Вы поняли, этот воздушный, наружный способ запитки электричеством по воздушной линии электропередач, конечно же от напряжения 220 и 380 В.

При монтаже электрического ввода, электрик поднимается на ближайший столб от вашего дома, и на нём производит подсоединение. Данный провод обязательно должен быть цельным и многожильным, для предотвращения неполадок и обрыва в дальнейшем от воздействия природных факторов. Провод, обычно ставят алюминиевый, подходящего сечения с расчётом на общую, максимальную нагрузку, +25% запаса. Медь, тоже используется.

Раньше воздушный, наружный способ больше делался с не изолированными проводами, наверно в силу ограниченного выбора марки провода. В настоящее время предпочтительней вначале прокладывать стальной трос и к нему прикручивать уже вводной изолированный кабель требуемого сечения, под заранее рассчитанную нагрузку всего дома или загородного коттеджа.

Трос на себя принимает вес самого провода и в результате кабель не растягивается, что могло бы в будущем привести к его обрыву. Думаю, Вы сами понимаете, что изолированный провод является более безопаснее. Электрический ввод воздушного типа, условно можно разделить на два участка. Первый, это участок от непосредственного подсоединения на центральной электромагистрали, то есть столбе, и идущий к закрепленному изолятору на Вашем доме.

Второй участок, это продолжение провода от изолятора, уже идущий к распределительному щитку, счётчику и автоматам. Первый участок по длине не должен превышать расстояние 25м. Если всё же это расстояние больше, необходимо ставить дополнительный столб, во избежание обрыва в будущем, из-за большого провеса и усталости самого провода (либо троса).

Высота подвешенного провода составляет 6 м, над проезжей частью и не меньше 3.5 м во дворе. В стену дома монтируются крюки, на которые и крепятся сами изоляторы. При монтаже на самом доме, необходимо обеспечить расстояние от оголённых проводов до земли не менее 3 м. В местах сближения с карнизом, водостоком и отвесом, необходим отступ не менее 20 см. Над оконными проёмами данная проводка, должна проходить с отступом в полметра, а в районе балкона на расстоянии в 2 метра. В случае вертикального прохождения отступ от окна — 0.75 м и 1 м, от балкона.

На всём пути электрического ввода от столба к Вашему щитку, нельзя делать подсоединения и отводы. Электрический ввод в дом, производится путём прохождения вводного провода сквозь стену Вашего дома. Для того чтобы ввести кабель или провод в помещение, проделываются отверстия, в которые вделываются изоляционные трубки. На входе и выходе вводных проводов на сами эти трубки надевается резиновые или пластмассовые втулки. Трубки внутри же стены по возможности замазывают гипсом или алебастром.

В самом помещении к месту щитка, провод должен помещаться в изоляционную трубку, если он изначально без изоляции, либо иногда делают таким образом: Вводной не изолированный алюминиевый провод перед самим входом в помещение заканчивают на ещё одних изоляторах, а к ним прикручивается изолированный кабель, который и пускается во внутри здания к распределительному щитку. При этом необходимо максимально правильно сделать место соединения, во избежание в дальнейшем проблем с электричеством. И что её хотелось бы  добавить к уже выше сказанному по теме.

Перед местом входа кабеля или провода в само здание, во избежание попадания дождя или снега в проходное отверстие, обязательно ставить полу закруглённую трубку, с концом входа для кабеля опущенной в низ. В результате вода попросту будет стекать с трубки, не попадая в полость с проводом, что и требовалось сделать. На этом и завершу данную тему, электрический ввод в дом, воздушный, наружный способ, и переходить к следующей. Надеюсь, она Вам была интересной и конечно полезной.

P.S. Воздушный и наружный способ электрического ввода относится к типу навесного монтажа, который, как правило, применяется в местах, где проблематично подвести подземный ввод, в силу своих внешних условий.

Как в частный дом выполнить ввод электроэнергии

Как в частный дом выполнить ввод электроэнергии

В этой статье ЭлектроВести расскажут вам, как выполнить ввод электроэнергии в частный дом.

Подключение дома к электрической сети. Ввод электричества в дом и на прилегающую территорию: практические советы и основные моменты которые нужно знать.

Чаще всего в населенных пунктах, где преобладают частные дома, используются воздушные линии электропередач.

Однако могут применяться и кабельные подземные магистрали.

Часть такой линии от ближайшей опоры до ввода в дом принято называть ответвлением. Оно может быть проложено по воздуху или под землей. Законодательно определено, что ответвление находится в собственности владельца линии электропередачи. Техническое обслуживание, эксплуатация и реконструкции ответвления входят в его обязанности. Самостоятельное проведение работ без согласования с владельцем ЛЭП выполнять запрещено.

Для создания нового ответвления и подключения его к вводу здания необходимо иметь проект, который должен быть согласован с представителями владельца линии до начала выполнения работ. В документе должен быть отражен перечень всех технических решений и материалов.

Если выполнить ответвление своими силами затруднительно, то тогда следует заключить договор с энергоснабжающей организацией о подключении здания к ЛЭП и оплатить предоставление услуги.

По старым правилам ответвления для частных домов с однофазной схемой выполнялись двумя проводниками:

  • L – фазным;
  • PEN – нулевым совмещенным.

У трехфазных схем использовались 4 проводника: три фазных (L1, L2, L3) и один нулевой совмещенный.

Существующие правила эксплуатации требуют создать расщепление совмещенного нулевого проводника PEN у ввода в дом на:

  • рабочий N;
  • защитный РЕ.

Для этого применяют искусственные заземлители, которые дополнительно повышают безопасность эксплуатации ЛЭП и не противоречат требованиям действующих правил.

Большинство находящихся в эксплуатации распределительных сетей низкого напряжения построены с использованием системы защитного заземления TN-C. Такая сеть обычно состоит из питающего трансформатора, трех фазных проводников и объединенного PEN-проводника, совмещающего в себе функции нейтрального (N) и защитного (PE) проводников. Однако такая система построения электрических сетей низкого напряжния не позволяет в должной мере удовлетворить повышенные требованиям эксплуатации потребителей электроэнергии, которые подключаются к указанным электрическим сетям.

Подключение ввода дома к воздушной линии электропередач

Место расщепления может быть выбрано на ближайшей опоре ЛЭП или в электрическом распределительном щите дома.

При выполнении расщепления внутри здания необходимо учитывать вероятность обрыва или отгорания нулевого проводника у питающей ЛЭП. На приведенном ниже рисунке наглядно показано, что при созданной аварийной ситуации через установленное повторное заземление дома станет протекать электрический ток от всех ближайших присоединений.

Схема работы ответвления ВЛ-0,4 кВ для частного дома с повторным заземлением при обрыве нуля на линии (для увеличения нажмите на рисунок)

При такой ситуации нагрузка на провод ответвления PEN проводника значительно возрастет, он станет сильно нагреваться и может перегореть. Это можно исключить использованием провода повышенной мощности, выдерживающего такую же токовую нагрузку, как и провода ЛЭП.

С этой целью для ответвительного PEN проводника выбирают провод с площадью поперечного сечения S отв равной аналогичному значению у провода линии S лин.

При расщеплении PEN проводника непосредственно на опоре ВЛ для владельца дома эта задача упрощается, а большой запас толщины проводов делать нет необходимости. Их можно уменьшить до разумных пределов, обеспечивающих нормальное протекание тока нагрузки. Но к распределительному щиту дома придется тянуть три жилы, а не две для однофазной схемы и пять, а не четыре для трехфазной схемы.

Состав жил кабеля для подключения к ответвлению с повторным заземлением на опоре по схеме TN-C-S

Место перехода с системы TN-C на TN-C-S определяется расположением схемы расщепления PEN проводника.

Для подключения зданий по схеме TN-C повторное заземление и расщепление PEN проводника не выполняется, а количество жил в кабеле уменьшается на одну.

Системы заземления TN-S и TN-C-S различаются режимами работы N- и PE-проводников, поскольку в системе TN-S разделение на N- и РЕ-проводники производится по всей сети, а в системе TN-C-S такое разделение осуществляется только в определенной ее части. Применение системы TN-C-S считается наиболее перспективным, так как не требует коренной реконструкции распределительной сети низкого напряжения и, соответственно, увеличения материальных затрат. В этом случае разделение общего PEN-проводника на N- и РЕ-проводники производится обычно в месте присоединения ответвления к основной магистрали (например, ввод в здание, ответвление на объект, использующий трехфазное напряжение и др.). При этом металлические корпуса однофазных и трехфазных электроприемников заземляются с помощью РЕ-проводника непосредственно и/или через «трехполюсные» розетки (так называемые «евророзетки»), снабженные дополнительным заземляющим контактом с целью обеспечения электробезопасности в отношении возможного поражения людей электрическим током.

Подключение ввода дома к подземной кабельной линии электропередач

Все принципы выполнения электрической схемы, рассмотренные для воздушной ЛЭП, полностью соответствуют требованиям подключения к кабельным линиям. Отличия заключаются в способах расположения и механического подключения составных частей монтируемого участка. Коммутация жил кабеля ответвления к подземной линии выполняется в специальном металлическом шкафу.

Для его монтажа необходимо выполнить фундамент, обеспечивающий устойчивость конструкции при деформации грунтов во время промерзания зимой и в условиях осенне-весенней распутицы.

Материал шкафа и конструкция должны отвечать требованиям повышенной прочности для того, чтобы противостоять попыткам вандалов проникновения к электрооборудованию. С этой целью такие шкафы рекомендуется поднимать на высоту более двух метров. Такие же шкафы часто располагают на опорах ВЛ.

Все работы на воздушной ЛЭП и подземной кабельной линии, включая монтаж ответвлений, проводятся исключительно по утвержденному проекту силами местной обслуживающей организации. Самостоятельное выполнение подключений категорически запрещено и опасно для жизни!

Конструктивные особенности воздушного ответвления

Закрепление проводов электрической схемы к опорам осуществляется через фарфоровые, стеклянные или полимерные изоляторы. В случае использования самонесущих кабелей СИП применяют специальный крепеж, который продается вместе с кабелями. При размещении ответвления важно выдержать все расстояния, обеспечивающие безопасность пользования электроэнергией.

Особенности конструкции воздушного ответвления (для увеличения нажмите на рисунок)

Если от ближайшей опоры до ввода в дом расстояние превышает 25 метров, то необходимо устанавливать дополнительную опору в качестве промежуточной. При расположении проводов над проезжей частью дороги минимальное провисание нижнего провода не должно быть меньше 6 метров.

В случае необходимости расположения кабелей над дорожками их требуется монтировать на высоте, превышающей 3,5 метра. Расположение изоляторов на стене дома выбирают так, чтобы прикрепленные к ним провода размещались над поверхностью земли не ниже, чем на 2,75 метра. Выращивание деревьев и даже кустарников под электрическими проводами недопустимо.

Над закрепленными изоляторами могут находиться элементы крыши, балкон и другие архитектурные конструкции. Расстояние от них до токоведущих частей должно превышать 0,2 м. Для присоединения изолированных алюминиевых проводов к линии используют скрутку или специальные зажимы.

Правила монтажа ответвления отдельными проводами

Ввод проводов воздушной ВЛ в деревянное здание

Этот способ широко использовался до появления в продаже самонесущих изолированных кабелей СИП. Для его применения проход через стену выполняется изолированным проводом, который дополнительно отделяется от стены фарфоровой втулкой, воронкой и полутвердой изоляционной трубкой из резины или полиэтилена.

Каждый провод схемы закрепляется на своем изоляторе, установленном около входного отверстия. Его можно делать общим для всех проводов, но прокладка их должна быть выполнена в отдельных изолированных трубах. Изоляторы на стене дома должны отстоять друг от друга не менее, чем на 20 см.

Правила монтажа ответвления кабелем

Для низких строений используют трубостойку и ввод кабеля выполняют через крышу.

Схема организации ввода кабеля в низкое строение

При этом способе необходимо обеспечить удаление кабеля от крыши на 2 метра или более. Стальная трубостойка в обязательном порядке подключается к контуру заземления дома.

В отдельных случаях удобно применить подставной столб.

Схема организации ввода кабеля с помощью приставного столба

Спуск кабеля по столбу в этом случае тоже рекомендуется выполнять в стальной трубе.

При любом способе подключения ответвительные провода или кабель должны быть целыми, не иметь разрывов и подсоединений. Их необходимо подключать одним концом к изоляторам линии, а вторым — непосредственно на клеммы вводного автомата для коммутации на электросчетчик.

Установка вводного устройства

Как выполнить вводное устройство для частоного дома. Протяженные магистрали линий объединяют множество потребителей с трансформаторной подстанцией. При транспортировке электрической энергии постоянно происходят коммутации нагрузок, сопровождаемые переходными процессами, качанием мощностей, колебаниями токов, напряжений, частоты.

Во время грозового периода существует вероятность попадания энергии молнии в воздушные ЛЭП. Все эти неисправности призваны устранять защиты линии, но до момента их срабатывания электропроводка дома может пострадать.

Поэтому между линией электропередачи и распределительным щитом дома необходимо монтировать еще один шкаф, выполняющий функцию защит электрооборудования здания от проникновения в электропроводку анормальных режимов, периодически возникающий на ЛЭП. Его называют вводным устройством. В нем размещают:

  • мощный автоматический выключатель или заменяют его обычным рубильником вида серии РБ-31 с комплектом предохранителей, укомплектованных мощными плавкими вставками, рассчитанными на токи около 100 А;
  • разрядники или ограничители перенапряжения, защищающие от проникновения высокого потенциала молнии;
  • схему расщепления PEN проводника, подключенного к повторному заземлению.

На рисунке ниже показана конструкция трехфазного вводного устройства. Для однофазной схемы оно упрощается использованием элементов только одной фазы.

Конструкция вводного устройства

Вводное устройство можно размещать прямо на опоре воздушной ЛЭП или на стене дома с наружной стороны. Его конструкция для подключения к подземным кабельным линиям устроена так же, как и для ВЛ.

Наличие повторного заземления в доме требует установки молниезащиты и системы УЗИП.

В заключение еще раз обратите внимание, что все работы на линиях электропередач и их опорах разрешено выполнять только обученному и допущенному персоналу организации, за которой закреплено это электрооборудование.

Ранее ЭлектроВести писали, что председатель комитета Верховной Рады по вопросам энергетики и жилищно-коммунальных услуг, депутат от фракции “Слуга народа” Андрей Герус намерен обратиться в Антимонопольный комитет (АМКУ) для проверки “спецаукционов” по продаже электроэнергии национальной атомной энергогенерирующей компании “Энергоатом” на наличие нарушений конкурентного законодательства.

По материалам: electrik.info.

Как заставить хозяев второй половины дома сделать себе отдельный электрический ввод? | ЭлектроАС

Дата: 28 ноября, 2010 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: Вводной кабель, Гражданский кодекс, Прокладка кабеля

Этот материал подготовлен специалистами компании “ЭлектроАС”.
Нужен электромонтаж или электроизмерения? Звоните нам!

Эдуард
У меня такая проблема с соседями (частное домовладение с двумя квартирами) – ввод в дом один, далее проводка разделяется и идет ко мне на счетчик, и кабелем по моему чердаку (кабель алюминиевый – лет 40 ему, проводка открытая, проложена по деревянной балке) во вторую квартиру. Хотелось бы узнать, как опираясь на действующие правила заставить хозяев второй половины сделать себе отдельный электрический ввод?

Ответ:
По этому вопросу Вам необходимо обращаться с заявлением в электроснабжающую организацию, так как на основании статьи 543, п. 2 Гражданского кодекса, сосед не отвечает за техническое состояние и безопасность энергетических сетей, а так же приборов учёта потребления электроэнергии. Эта обязанность возлагается на энергетическую компанию, если иное не предусмотрено договором электроснабжения или иными правовыми актами подписанными соседом.

Гражданский кодекс, статья 543
Обязанности покупателя по содержанию и эксплуатации сетей, приборов и оборудования

1. Абонент обязан обеспечивать надлежащее техническое состояние и безопасность эксплуатируемых энергетических сетей, приборов и оборудования, соблюдать установленный режим потребления энергии, а также немедленно сообщать энергоснабжающей организации об авариях, о пожарах, неисправностях приборов учета энергии и об иных нарушениях, возникающих при пользовании энергией.

2. В случае, когда абонентом по договору энергоснабжения выступает гражданин, использующий энергию для бытового потребления, обязанность обеспечивать надлежащее техническое состояние и безопасность энергетических сетей, а также приборов учета потребления энергии возлагается на энергоснабжающую организацию, если иное не установлено законом или иными правовыми актами.

3. Требования к техническому состоянию и эксплуатации энергетических сетей, приборов и оборудования, а также порядок осуществления контроля за их соблюдением определяются законом, иными правовыми актами и принятыми в соответствии с ними обязательными правилами.

Прочая и полезная информация

Прочая и полезная информация

ЕлектроРжев – электрический ввод

Почему электрический ввод в дом (ответвление от воздушной линии электропередач) целесообразно делать, применяя самонесущий изолированный провод СИП? Давайте с Вами рассмотрим основные преимущества данного варианта электрического ввода:

И так, прежде всего у «СИПа» очень высокая надёжность и бесперебойность функционирования, то есть электрический ввод, сделанный самонесущим изолированным проводом, исключает возникновение электрических коротких замыканий в результате схлестывания проводов.

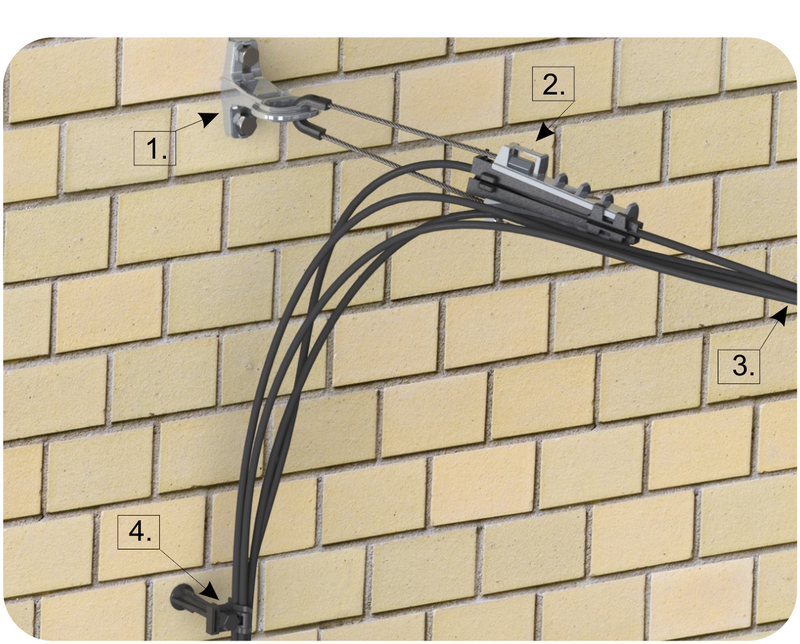

Самонесущие изолированные провода «СИП» при своём монтаже крепятся при помощи специальной арматуры, а это исключает использование крюков с изоляторами, траверсы. При создании электрического ввода в дом возможность спускового монтажа от линии электропередач делается обычным способом, то есть, примененяя неизолированные провода. Следует заметить, что к достоинствам использования СИП при создании электрического ввода в дом можно также отнести очень высокую пожаро- и электробезопасность. К примеру, при обрыве электрической линии, по причине попаданий на неё посторонних предметов, никто не пострадает от электрического тока (самонесущие провода хорошо изолированы).

Теперь о самом монтаже электрического ввода в дом самонесущими изолированными проводами СИП. Давайте перечислим необходимые материалы, используемые в данной электромонтажной работе:

Для осуществления электрического ввода в дом (частный) лучше взять марку провода «СИП4» это силовой провод, не имеющий несущего троса. Все токонесущие силовые его провода имеют одинаковое поперечное сечение. У данной марки провода минимальное поперечное сечение жил 16 кв.мм, что достаточно для создания электрического ввода в дом.

Самонесущий изолированный провод будет крепиться на опоре и стене частного дома при помощи анкерных зажимов (для монтажа электрического ввода в дом их понадобится две штуки). Крепление анкерных зажимов осуществляется на анкерных кронштейнах. Вполне достаточно сделать петлю «клина» (анкерного зажима) в имеющееся отверстие кронштейна, после чего сделать защелкивание, тем самым зафиксировать её. Следует заметить, что анкерных кронштейнов должно быть тоже две штуки.

Закрепить на стене дома анкерный кронштейн можно при помощи дюбелей, гвоздей (но лучше использовать, всё же, дюбеля, не менее 12 мм) либо используя специальные металлические распорные анкера похожего диаметра. На самой опоре крепление делают специальной нержавеющей крепежной лентой для самонесущих изолированных проводов — Л207.

Для электрического соединения ответвления самонесущих проводов к рабочей воздушной линии электропередач применяются специальные ответвительные зажимы («проколы»), которые в силу своей специфической конструкции электрических контактных пластин обеспечат надёжный контакт даже электрических проводов, имеющих малое сечение.

«ПУЭ» запрещает проводку силового электрического кабеля с алюминиевыми токонесущими жилами по сгораемым конструкциям. По этой причине, если у Вас деревянный дом, электрический ввод через стену дома следует производить медным силовым кабелем. Переход от самонесущего изолированного провода на медный провод также повлечёт за собой острую нужду в использовании дополнительных зажимов.

Для электрического ввода в дом через имеющуюся стену лучше применять силовой электрический негорючий кабель ВВГнг, который заводится в частный дом через заложенную за ранее в стену трубу (толстостенную). Данная труба надёжно защитит электрический кабель в случае непреднамеренного механического повреждения или грызунов. Помимо этого хорошей дополнительной защитой в месте самого входа силового кабеля в дом будет применение гофрированной трубы.

Электрический ввод в дом. | Электромозг

Несколько лет назад я, наконец, решил переделать временно проложенный кабель ввода в дом на постоянный. Раньше у меня была вот такая фигня.

Сип переходил в кабель советского времени непонятного сечения (наверное, 4 мм², но может быть, и 2,5 мм², уже не помню), который проходил сквозь стену дома в металлопластовой трубке, что вообще-то запрещено, и заходил прямо в спальню, где шёл по стенам к щитку на другой стороне дома. Щели вокруг трубки были запенены строительной пеной, которую постоянно расковыривали птицы, причём не помогала даже краска.

После оббивки спальни вагонкой я решил убрать провод оттуда вообще, и пропустить его сквозь карман крыши. Для этого я заложил в карман металлическую трубу, обладающую локализационной способностью, и пропустил внутри кабель ВВГнг-LS 5х6, поскольку вскоре ожидалось трёхфазное подключение.

Примечание: локализационная способность трубы — способность локализовать, т.е. удержать внутри себя без прогорания, электрическую дугу короткого замыкания. Толщина стенки такой трубы зависит от сечения проложенного через неё провода, и нормируется СП 256. 1325800.2016, п.15.15, таблица 15.1.

Вход в металлическую трубу снаружи дома. На торчащий патрубок надета трубка ПНД для соединения с гофрой.

Выход из трубы внутри дома с другой стороны кармана. Далее кабель в гофре идёт по открытой нише к распределительному щитку.

Временное подключение кабеля к одной фазе. Заземление на вводе на то время пока не реализовано. Распределительный щиток в доме временно заземлён на воткнутый в землю уголок.

Позже здесь появится коробка с ГЗШ, где будет разделение PEN на ноль (N) и заземление (PE). Шина PEN будет заземлена на заземлитель с сопротивлением растеканию электрического тока 30 Ом.
