Электрика в новостройке своими руками: Электропроводка в новостройке своими руками – пошаговая инструкция

Содержание

Электропроводка в квартире своими руками + фото

Главным видом энергии в частных домах и квартирах по-прежнему остается электричество. С каждым годом число электроприборов стремительно растет, а соответственно и меняются требования к качеству проводки.

Помните, что электропроводка в квартире проводится индивидуально, поэтому можно рассмотреть лишь основные принципы. Электричество ведется через распределительный щит, который может располагаться на стене, либо в нише. Оптимальным вариантом является расположение щита около входа в квартиру.

Проводка в гофре

При расположении распределительного щитка за пределом квартиры, от него протягивается провод из меди к щиту в помещении. Для удобства доступа лучше расположить щит на высоте не более 2 м от пола. Внутри должны располагаться автоматы, УЗО и непосредственно электрический счетчик.

В квартирах используется несколько линий электропроводов, используемых для питания потребителей: осветительные приборы, розетки, кухонная бытовая техника.

Обратите внимание! Для подключения стиральной машины также стоит предусмотреть отдельную линию питания.

Правила проведения электричества

Проводка по квартире В квартирах предусматривают электрические провода, скрытые слоем штукатурки. При частичной отделке стен сайдингом, гипсокартонном или вагонкой, провода из штукатурки протягивают в гофре. Чтобы сделать скрытую электропроводку в поверхности стены проделывают штробу глубиной до 2 см с помощью зубила и молотка, или болгаркой. Все зависит от материала стен. Чтобы уменьшить количество пыли, поверхность увлажняют.

Прежде чем начать штробирование, необходимо нанести разметку. В изготовленную лунку укладывают провод, замазывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода, его можно протянуть в рукаве или трубе, но стоимость монтажных работ при этом увеличится.

Замена электропроводки
Обратите внимание! Вся проводка должна проходить прямо, без углов и наклонов, чтобы в дальнейшем у вас не возникло трудностей с вбиванием гвоздей в стену при необходимости.

Для протягивания электрической проводки в квартиру стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции. В этом случае снижается риск окисления по сравнению с многожильными проводами. А медь обладает более высокими прочностными характеристика и меньшим сопротивлением, чем алюминий.

Что касается розеток и выключателей, то здесь предпочтение отдается пластмассовым коробкам соответствующего размера. Коробки под розетки фиксируются в стену с помощью алебастра.

Освещение, розетки и выключатели

Двухклавишные выключатели
  1. Распределение проводки из распредкоробки Для оптимального количества искусственного света в комнате должен быть один общий источник света и при необходимости дополнительные приборы. При монтаже розеток рассчитывайте их количество с учетом того, что на 6 кв. м должна быть одна розетка. Если их будет больше, это только повысит функциональность и удобство помещения.
  2. Поскольку кухня оснащена множеством бытовых приборов, то в ней монтируют не меньше 3 розеток, независимо от метража.
    В ванной комнате хватит двух розеток, защищенных УЗО. В комнатах стоит сделать 4 розетки, к которым будет свободный доступ.
  3. Сделайте выбор в пользу двухклавишных широких выключателей, которые очень удобны в использовании. Их располагают внутри комнаты рядом с дверью на высоте 0,75 м. Учтите, что при открытой двери доступ к выключателям не должен быть прегражден.
Розетка с латунными контактами и керамическими внутренностями
Обратите внимание! При покупке розеток и выключателей стоит остановиться на изделиях с латунными контактами и внутренностями из керамики.

Монтажные работы

Распредкоробка с проводами

При наличии одной линии питания, магистральный провод проводится от распределительного щита на лестничной площадке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки проводится электричество во все комнаты.

Обратите внимание! Следует оставить 10 см запас провода в коробке для проведения возможных ремонтных работ.
Схема подключений линий электропроводки

На сегодняшний день новостройки имеют несколько линий питания. В этом случае от защитного прибора электросети протягиваются несколько проводов индивидуально к каждой линии потребления. Такой вариант увеличивает затраты электропроводки, приборов, финансовые затраты, но в разы увеличивает надежность электрической сети и облегчает выявление поломок.

Обратите внимание! Прежде чем начинать работы с электричеством, необходимо обесточить сеть.

Как выбрать провод

Распредкоробка с состыковкой квартирного и подъездного кабелей

Сечение электрического провода зависит от допускаемой плотности тока. Выбирая из стандартного ряда сечений, необходимо делать округление в сторону увеличения. При соединении электропроводов в соединительной коробке используют паяльник со сплавом олова. Для проведения этой работы вам потребуется много времени, однако это значительно повышает надежность соединения.

Флюсом может выступать любая кислота, за исключением канифоли. Недопустимо использовать скрутку для соединения проводки, поскольку это не только опасно, но и значительно затрудняет процесс ремонта в ходе эксплуатации.

Завершающим этапом проведения электропроводки в квартире станет протягивание провода к автомату питания, после того, как вы удостоверитесь в работоспособности электрической цепи.

Рекомендуем:

Видео

Узнайте, как соединить провода в распредкоробке:

Фото

Замазанная алебастром проводка Установка выключателя Установка розетки при монтаже электропроводки Схема подключений линий электропроводов к электроприборам Распредкоробка Проводка в штробе Проводка в комнате в штробах Проводка в гофрированной трубе Проводка скрытая под плинтусом Прокладка проводки в коробе из гипсокартона Пластмассовые коробки под розетки Отвод фазы со стояка к новому автомату Дифференциальный аппарат для проводки

Проводка в новостройке: прокладка провода + фото

После покупки новой квартиры вам необходимо задуматься об электропроводке. На сегодняшний день проводка в новостройке должна выполняться жильцами. Многие застройщики предоставляют эту возможность своим жильцам, так как желают сэкономить свои деньги. Здесь вы узнаете, как сделать электрику в новостройке. Для вас мы подготовили интересные инструкции и советы по монтажу.

Проводка в новостройке

После покупки квартиры вам необходимо приступить к монтажу проводки. Перед тем как приступать к монтажу, вам необходимо составить схему. Схема должна содержать в себе чертеж от ввода и до конечных устройств. Вот пример схемы проводки в однокомнатной квартире.

После составления своей схемы вам необходимо будет составить список необходимых элементов и материалов. Помните, что когда будете выполнять проводки сначала нужно обесточить квартиру. Вот основные материалы, которые могут потребоваться для прокладки проводки:

  1. Электрика в новостройке должна выполняться с помощью трехжильного кабеля. Его сечение должно быть не меньше чем 2.
    5 мм.
  2. Каждая розетка, которая размещается в квартире, должна иметь степень защиты IP
  3. Автоматические выключатели должны отдельно устанавливаться для линии розеток и осветительных приборов. Перед автоматами лучше устанавливать УЗО. Это устройство обеспечит надежную защиту от утечки тока.
  4. Распределительные коробки обязательно должны находиться в каждой комнате.
  5. На вводе в квартиру вам также необходимо будет установить автомат. С его помощью вы легко можете обесточить квартиру при необходимости.
  6. Проводить проводку лучше скрытым способом.

Выбор проводов для прокладки проводки

Перед выбором проводов вам необходимо провести расчет длины кабеля. Проводка в новостройке своими руками должна выполняться с помощью медных кабелей. Монтировать медные провода достаточно просто. Если в вашей квартире будет располагаться большое количество мощной техники, тогда вам необходимо увеличить сечение кабеля до 4 мм.

Соединять провода в новостройке можно с помощью этих способов:

  • Скрутки.
  • Пайки.
  • Клемм.

Наиболее надежной считается пайка. Но если вы новичок в этом деле, тогда этот процесс может занять много времени. Вот это основные моменты монтажа проводки в новостройке. Теперь вы можете приступать к выполнению электромонтажных работ.

Электромонтажные работы

Электромонтажные работы в новостройке вы легко можете выполнить самостоятельно. Если у вас есть лишние деньги, тогда лучше вызвать профессионала. Он точно сможет помочь вам с организацией электропроводки. Если у вас есть желание самостоятельно выполнить монтаж, тогда можете просмотреть наше видео в конце статьи.

Проводка в новостройке должна выполняться с соблюдением техники безопасности. Если техника безопасности не соблюдается, тогда вы можете подвергнуть свою жизнь опасности. На сегодняшний день проводка должна быть скрытой. Конечно, ее монтаж занимает больше времени, но она считается надежной.

Рекомендуем вашему вниманию: прокладка проводки в кабель каналах.

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент.

Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

  1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
  2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
  3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
  4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

  • кондиционеры;
  • электрические варочные панели и духовые шкафы;
  • стиральная машина;
  • холодильник и морозильная камера;
  • посудомоечная машина, микроволновая печь;
  • вытяжная принудительная вентиляция;
  • котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

  1. Коридор (прихожая, холл).
  2. Ванная комната.
  3. Кухня.
  4. Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м2, то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм2 для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм2.

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

  • Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.
  • DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
  • Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
  • Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
  • Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
  • Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
  • Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

  • для осветительной нагрузки – 10 А;
  • для розеток – 16 А;
  • для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
  • для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

  • Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
  • Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

  1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
  2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
  3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

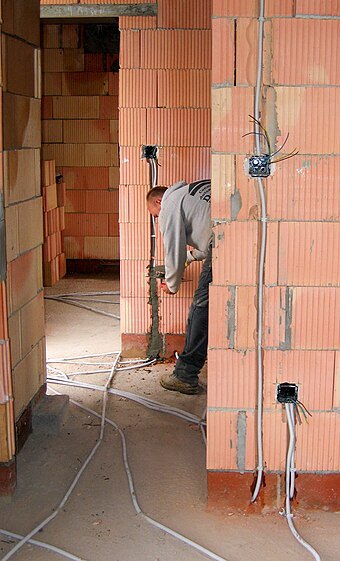

Скрытая прокладка проводов

  1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
  2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
  3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
  4. Концы проводов выведите в подрозетники и распределительные коробки.
  5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Монтаж электропроводка в новостройке под ключ, онлайн калькулятор

[su_service title=»частичная или полномасштабная замена электрических розеток, элементов проводки и других составляющих сети;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»разработка индивидуального проекта электрического обеспечения в квартире-новостройке;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»установка проводки, планирование места расположения электрических точек;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»монтаж систем освещения, включая изделия для многоуровневых натяжных/гипсокартонных потолков;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»установка систем подогрева пола;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»разработка проекта монтажа системы «Умный дом», квалифицированный подбор всех необходимых комплектующих, монтаж на дому под ключ;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»установка нового электрического щита, перенос или замена старого;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»монтаж розеток и электрической проводки в ванной комнате с соблюдением нормативных требований касательно безопасности;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»оперативное подключение бытовой техники и прочих электронных систем;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»монтаж оборудования для охраны помещения, включая домофоны и видеонаблюдение;» icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

[su_service title=»предоставление профессиональных консультаций и прочих услуг, связанных с электричеством в целом. » icon=»icon: plug» icon_color=»#2e2811″ size=»24″][/su_service]

электропроводка в квартире своими руками

Рассчитайте стоимость работ по монтажу электропроводки с квартире!
Составьте перечень работ и получите расчет стоимости за 10 минут! Рассчитать>>

В большинстве случаев ремонт квартиры не обходится без изменения электропроводки, обусловленной перепланировкой жилья, физическим и моральным износом кабелей, повышением нагрузки на сеть и другими факторами.

Объём работ по реконструкции электропроводки зависит как от размеров жилья, так и от планируемой степени оснащения бытовым оборудованием и техникой каждого помещения. К электричеству сегодня все привыкли, но от этого последствия от поражения человека электротоком не стали легче – ток в 5-10 А бытовой сети напряжением 220 В смертельно опасен. Следовательно, при устройстве электропроводки мелочей не бывает.

Монтаж электросети квартиры состоит из следующих этапов:

  1. Разработка проекта/схемы.
  2. Расчёт потребности в материалах и фурнитуре.
  3. Разметка под штробление и устройство штроб.
  4. Укладка кабелей и монтаж распределительных коробок, розеток, выключателей.
  5. Сборка распределительного щитка и «прозвонка» электропроводки.

Проект электропроводки

Произвести грамотный монтаж электропроводки современной квартиры без заранее разработанной схемы электроснабжения, руководствуясь только сиюминутными решениями возникающих вопросов, невозможно. Реконструкция или установка новой электропроводки должна выполняться лишь после детальной проработки всех требований к новой электросети. Пренебрежение этими рекомендациями не только чревато выходом из строя оборудования, но и опасно для жильцов дома в целом. Поэтому до начала электромонтажных работ необходимо разработать проект электроснабжения квартиры, и решать этот вопрос лучше силами профессионалов.

Обязательность разработки проекта электроснабжения квартиры не закреплена законодательно, но процедура подключения смонтированной электропроводки к силовой линии здания регламентирована жёсткими правилами, включающими и необходимость согласования.

Профессионально выполненный проект электроснабжения по окончании ремонта станет важным приложением к техпаспорту квартиры и облегчит прохождение согласования. Согласно ПУЭ, система электропроводки квартиры является электрической установкой, а потому её подключение к домовой линии и эксплуатация должны производиться в соответствии с общими для такого оборудования требованиями:

  • внутренняя проводка жилья должна быть совместима с внешней электросетью по мощности;
  • электропроводка квартиры не должна представлять опасность (пожарную электротехническую) для проживающих в доме людей.

Читайте также: Электрика в домах серии П-44Т: особенности, проект, схема, установка в новых домах

Согласование проекта внутреннего электроснабжения квартиры выполняется в Ростехнадзоре и обязательно в следующих случаях:

  • при монтаже электропроводки в новостройке «с нуля»;
  • при реконструкции во вторичном жилье имеющейся сети с повышением выделяемой на квартиру мощности.

Контролирующие инстанции при визитах на объект по заявке на подключение его к домовой сети требуют выполненный по всем стандартам проект электропроводки квартиры, и грамотность этого документа — аргумент в пользу соответствия системы электроснабжения всем необходимым требованиям.

Общие правила монтажа электропроводки

Документом, определяющим требования к монтажу электропроводки и любого другого электрооборудования, является ПУЭ — «Правила Устройства Электроустановок».

Основные правила устройства внутренней электросети в квартире:

  1. Разводка и соединение кабелей производятся внутри распределительных коробок с тщательным изолированием мест соединения.

    Прямое соединение разнородных проводов (медь, алюминий, сталь) запрещено.

  2. Счётчики, распределительные коробки, розетки и выключатели должны быть легкодоступны.
  3. Выключатели монтируются на участке стены, не закрываемом дверным полотном в открытом положении (со стороны ручки двери).
  4. Существует 2 стандарта высоты расположения выключателя от пола – «советский» (160 см) и «европейский» (90 см), к применению допустимы оба.
  5. Розетки при подводе провода снизу устанавливаются на высоте не более 1 м, ориентируясь на удобство использования, при подключении к сети сверху – от 1 до 1,5 м. В детских комнатах квартир в целях обеспечения безопасности допускается располагать розетки выше — на высоте 1,8 м, исходя из стандарта для помещений учреждений с пребыванием детей.
  6. Розетки и выключатели размещают не ближе 50 см от газопровода.
  7. Расположение участков проводки на стенах должно быть ортогональным (вертикальным или горизонтальным) – это облегчит отслеживание кабелей при выполнении мелкого ремонта (сверление отверстий, штробление).
  8. Электропроводка не должна контактировать с металлическими элементами строительных конструкций (арматура, закладные детали).
  9. При монтаже в одну штробу нескольких кабелей с однослойным изолированием каждый из проводов должен быть помещён в гофрочехол.
  10. Вертикальные участки проводки должны располагаться от дверных и оконных проёмов на расстоянии не менее 10 см.
  11. Горизонтальные участки проводки располагают не ближе 15 см от плит перекрытия.
  12. Расстояние от кабеля до труб газопровода должно быть не менее 0,4 м.

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

  • по схеме электропроводки – наиболее точный;
  • по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Сечение кабеля (мм2) Монтаж открытым способом Монтаж в трубе
Медная Алюминиевая Медная Алюминиевая
Ток (A) Мощность (кВт) Ток (A) Мощность (кВт) Ток (A) Мощность (кВт) Ток (A) Мощность
220 В 380 В 220 В 380 В 220 В 380 В 220 В 380 В
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4 14 3 5,3
1,5 23 5 8,7 15 3,3 5,7
2,0 26 5,7 9,8 21 4,6 7,9 19 4,1 7,2 14 3 5,3
2,5 30 6,6 11 24 5,2 9,1 21 4,6 7,9 16 3,5 6
4,0 41 9 15 32 7 12 27 5,9 10 21 4,6 7,9
6,0 50 11 19 39 8,5 14 34 7,4 12 26 5,7 9,8
10,0 80 17 30 60 13 22 50 11 19 38 8,3 14
16,0 100 22 38 75 16 28 80 17 30 55 12 20
25,0 140 30 53 105 23 39 100 22 38 65 14 24
35,0 170 37 64 130 28 49 135 29 51 75 16 28

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

  • провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
  • кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

При выборе материала для электропроводки квартиры следует отдавать предпочтение кабелю – более надёжному и долговечному материалу.

Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34
«… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3
«Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Сечение кабеля (кв. мм) Сила тока (A) Мощность (Вт) Номинал автомата (A)
1,5 15 3300 16
2,5 21 4600 20
4 27 5900 25
6 34 7400 32

Устройство штроб

В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.

На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.

Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций.

В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.

Помните: штробить монолитные ограждающие конструкции запрещено!

Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).

Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

Кабели в штробах до оштукатуривания временно фиксируют гипсовым раствором. Гнёзда под монтажные и распределительные коробки очищаются от пыли и смачиваются. На конец кабеля надевается коробка, после чего она также временно фиксируется в гнезде – небольшим количеством гипсового раствора, заподлицо поверхности стены. При заделывании кабелей в штробах зазоры вокруг коробок окончательно заполняются и затираются цементным раствором. Подключение каждой розетки следует производить непосредственно от распределительной коробки, не формируя один шлейф для нескольких розеток. При очищении одножильных концов кабеля от изоляции для подключения к контакторам следует избегать надреза медных жил – в месте такой насечки проводник становится ломким.

Установку лицевых накладок розеток и выключателей выполняют по окончании финишной отделки стен.

Сборку узлов в распределительных коробках выполняют с помощью специальных клеммных шин — применение скруток кабелей нежелательно из-за необходимости тщательного изолирования и неудобства разборки.

Читайте также: Всё о разводке электрики на кухне

Сборка распределительного щитка и «прозвонка» электропроводки

Прежде всего приобретается сам щиток:

  • наружного исполнения – простой в монтаже, но требующий места;
  • внутреннего типа – более эстетичный и компактный, но устанавливаемый в нишу.

Затем щиток устанавливается в квартире, чаще всего в прихожей, после чего в нём компонуются и монтируются все защитные автоматы линий проводки в квартире. Располагать на одном автомате более одной линии не рекомендуется.

Все линии электропроводки «прозваниваются» от узла к узлу, после чего подводятся к щитку и соединяются с автоматами.

По окончании соединения с автоматами всех линий от распределительного щитка к подъездному щиту отводится один общий кабель сечением не менее 6 мм2.

Заключение

Смонтировать электропроводку в квартире самостоятельно – реально. Особенно, если есть выполненная профессионалом схема и навыки электромонтажных работ. Однако следует помнить, что учиться электромонтажу на своих ошибках опасно для жизни. Если выполнять эту работу ранее не приходилось, лучше обратиться к профессионалам, как минимум – для поэтапной консультации, в том числе, по подсчёту мощности потребителей и выбору сечения кабеля.

Рассчитайте стоимость работ по монтажу электропроводки с квартире!
Составьте перечень работ и получите расчет стоимости за 10 минут! Рассчитать>>

Монтаж электропроводки в новостройке своими руками.

Главная страница » Блог » Монтаж электропроводки в новостройке своими руками

Представить сегодня наши дома или квартиры без такой нужной и полезной бытовой техники уже не представляется возможным, а электронные гаджеты стали просто жизненно необходимыми. Но все эти приборы работают исключительно от электрической сети и её наличие, является обязательным условием высокого уровня комфорта и поэтому к монтажу систем электроснабжения предъявляются особо высокие требования.

Электрика в старом жилом фонде, как правило, с большим трудом выдерживает одновременное включение такого множества нужных нам электроприборов, отсюда либо приходится устанавливать очередность их подключения, либо решатся на её полную замену.

Если у вас есть технические познания и особенно в электротехнике, то как правильно заменить старую электрику самому или как сделать электропроводку в новостройке своими руками – вопрос несложный и особых трудностей возникнуть не должно – главное, чтобы все заранее хорошо спланировать и тщательно подготовить объем работ.

Подготовка

Для начала необходимо сделать проект будущей электропроводки. Он должен состоять из двух основных частей таких, как:

  • принципиальная схема,
  • план расположения.

На чертеже принципиальной схемы должны быть условно прорисованы:

  • источник питания,
  • все потребители электроэнергии,
  • соединения между ними.

Это схема нужна для расчета электрической нагрузки, определения сечения проводов и номиналов автоматических выключателей, а также она пригодится впоследствии, когда надо будет делать соединения проводов в распределительных коробках.

На плане расположения необходимо детально вычертить места расположения выключателей, розеток, светильников и соединительных коробок, а также определить пути прокладки электропроводки между ними.

Заключительным этапом подготовки будет покупка всех необходимых материалов, установочных приборов и проводов для электросети 220В.

Монтаж электропроводки

Для того, чтобы сделать монтаж электропроводки в новостройке своими руками надо иметь комплект инструмента, куда обязательно должны войти:

  • индикаторная отвертка,
  • пассатижи,
  • отвертки с крестообразным и плоским наконечниками,
  • молоток,
  • кусачки,
  • дрель или шуруповерт,
  • нож для разделки и зачистки проводов,
  • изолента.

Если обнаружиться, что какого-то инструмента не хватает, то его надо докупить в специализированном магазине.

Перед тем как приступить непосредственно к монтажным работам стоит определиться, как будет проходить будущая электропроводка по стенам и потолку. Существуют два способа прокладки проводов в жилых помещениях – это:

  • скрытая прокладка, для этого в кирпичных или бетонных стенах делают штробы или специальные канавки размерами два на три сантиметра, куда и прячут электропроводку;
  • открытая прокладка, которую, как правило, выполняют в специальном ПВХ-коробе по декоративным или деревянным стенам.

Непосредственно сам монтаж электропроводки в новостройке своими руками должен проходить по следующему алгоритму:

  • размечаем и закрепляем установочные приборы такие, как розетки выключатели и распределительные коробки;
  • прокладываем между вводным электрощитком и установленными приборами провода;
  • производим все необходимые соединения в распределительных коробках и производим подключение розеток, выключателей и светильников;
  • проверяем правильность соединений и при необходимости прозваниваем тестером контакты.

Как это делается можно посмотреть на видео.

Безопасность

При работе с электропроводкой стоит знать, что напряжение в 220В, которое приходит в наши дома и квартиры является источником опасности.

Так, несанкционированное касание открытых металлических частей электроприборов и оголенных проводов, находящихся, под напряжением может привести к трагическим последствиям.

А вот, неправильное соединение проводов при производстве электромонтажных работ или подключение электроприборов без знания азов электротехники и должного опыта, может привести впоследствии к короткому замыканию и пожару.

Поэтому, если вы не уверены на все 100% в своих силах и знаниях, то стоит пригласить опытного электрика, который быстро и с гарантией выполнит вам любые электротехнические работы.

Монтаж проводки в квартире — инструкция по разводке электрики своими руками

Рано или поздно любой домашний мастер сталкивается с ситуацией, когда необходима полная замена или же начальный монтаж электропроводки в квартире. Или, возможно, необходима разводка электрики в новостройке. И лишь немногие выполняют подобную работу своими руками — чаще приглашается профессионал, который и монтирует все необходимое.

Но проблема в том, что стоимость таких работ, как укладка проводки, невероятно высока. Конечно, можно оправдать цену тем, что все будет сделано надежно, т.к. профессиональные электрики знают свое дело. Возможно и так, но где гарантия, что проводка в новостройке будет производиться именно профессионалом своего дела? А ведь от этого зависит жизнь и здоровье всех, кто будет проживать в этой квартире.

Именно поэтому сейчас имеет смысл разобраться, насколько сложна квартирная проводка для выполнения своими руками, какие знания и навыки для этого пригодятся и вообще, возможно ли производство прокладки проводов без специального образования и как правильно это сделать.

Не стоит сейчас перечислять все необходимые инструменты, которые будут необходимы при выполнении подобных работ. Лучше пошагово разберем основные действия, которые нужно произвести при монтаже электропроводки своими руками, а так же вспомним правила монтажа.

Шаг 1: Схема

Пример схемы будущей электропроводки

Выполнение такой сложной задачи, как электропроводка в квартире своими руками, следует начинать с базовых задач.

Первое и основное, что требуется сделать перед тем, как выполнить электромонтаж в новостройке — это составить схему, по которой можно будет правильно провести линии, выполнить такую задачу, как прокладка проводов. Это должен быть своеобразный проект будущей проводки, с учетом местонахождения и мощности всех потребителей, которые будут установлены в помещениях.

Для этого не нужны знания проектировщика или инженера, т.к. данная схема составляется только лишь для частного пользования, а именно в качестве помощи в вопросе, как провести провода по квартире. Также по ней в последующем будет легко вспомнить, как уложена трасса. На нее необходимо нанести все будущие розетки, выключатели и распределительные коробки, указать места расположения приборов освещения, чтобы в последующем все правильно сделать.

Составляя схему электропроводки квартиры, необходимо учитывать и то, как будет расположена мебель, чтобы не устанавливать розетки и выключатели, которые после будут загорожены громоздкими шкафами, гарнитуром и т.п.

Также необходимо учесть и длину проводов, которые будут проложены.

Более развернутая схема домашней проводки

Подсчеты мощностей

Нарисовав схему, необходимо понять, какова будет силовая нагрузка на прокладываемые кабели. Это требуется для выбора нужного сечения проводов. Дело в том, что если потребляемая мощность бытовых электроприборов будет слишком высока, провода малого сечения могут не выдержать нагрузки. Это обязательно нужно учитывать и сделать это необходимо до того, как начнется прокладка электропроводки в квартире.

Все розетки и приборы освещения необходимо разбить на группы. Обычно по освещению квартира разбивается по 2 комнаты на группу. Что касается силовых линий, т.е. розеток, то правила прокладки говорят о том, что на каждую комнату необходима отдельная. Также прокладка проводов в квартире предусматривает то, что для электрооборудования мощностью более 2 кВт необходимо выделять отдельные группы (посудомоечная машина, электрический котел, электроплита и т.п.).

Общая потребляемая мощность бытовых приборов группы вносится в схему, после чего, согласно таблице или формуле, высчитывается необходимое сечение проводов.

Номинальную мощность электроприборов можно узнать из их технической документации или информации на корпусе. Если установлен диапазон значений, необходимо учитывать верхний предел.

Шаг 2: Приобретение материала

Таблица сечений по мощности и потребляемому току

К выбору кабелей для монтажа и электроприборов (розетки, распределительные коробки, выключатели, светильники и т.д.) необходимо подойти очень ответственно. Не стоит гнаться за дешевыми изделиями, в итоге можно в разы переплатить на постоянной замене. Но и слишком дорогое оборудование для монтажа электропроводки в квартире своими руками вряд ли себя оправдает, а потому средняя цена более приемлема.

По поводу металла кабелей, которыми решено провести электропроводку в квартире, конечно, решать каждому самостоятельно, но хотя цена у меди выше, все же такие кабели более предпочтительны за счет увеличенного срока службы. К тому же необходимое сечение медных кабелей меньше при той же возможной нагрузке, в результате чего снижается трудоемкость электромонтажа. Есть у медных кабелей и еще один плюс — в их линейке присутствуют гибкие кабели, так называемые КГ. А потому опытные мастера говорят, что провести проводку в квартире лучше медью.

Приобретение электрического вводного силового шкафа, а также автоматики и приборов учета электроэнергии для него лучше отложить на более позднее время. Ведь перед тем, как сделать подсоединение в щитке, необходимо провести полный монтаж в квартире.

Диммер или выключатель

В последнее время часто вместо обычных выключателей стали устанавливаться диммеры — устройства, позволяющие плавно включать или выключать освещение в помещении. Приобретая подобные устройства, следует знать, что если будет устанавливаться светодиодное освещение, то лампы, совместимые с диммером, немного дороже обычных, которые не могут работать с подобными приспособлениями.

К тому же, если планируется освещение на основе люминесцентных ламп или КЛЛ, то подобные устройства плавного пуска установить вряд ли получится.

В любом случае, прежде чем приобретать подобное оборудование, стоит посоветоваться с продавцом, который поможет в том или ином вопросе.

Шаг 3: проведение монтажных работ

Прокладка кабеля в штрабе

Когда необходимые материалы уже куплены, перед тем, как проложить электропроводку, нужно разметить трассы будущей прокладки кабелей. Для этого, разметив места для розеток, выключателей и распределительных коробок, при помощи специальной коронки и перфоратора делаются углубления. Важно, чтобы над каждой розеткой и выключателем была распределительная коробка, за исключением розеток, которые будут питаться от одной группы. Их объединяют между собой.

Между углублениями, согласно нарисованной схеме электропроводки квартиры, чертятся линии, по которым и делается канавка под провод, так называемая штраба — по ней и будет производиться прокладка провода.

Прокладка проводки должна производиться параллельно или перпендикулярно полу. Хотя по старым нормам и допускалось прокладывать, срезая углы при скрытой проводке, в наши дни подобное не практикуется. И к тому же, при производстве последующих ремонтов и бурении стены необходимо понимать, где скрыт кабель, иначе возникает риск его пробоя. А потому прокладка электрики по новым правилам более удобна. По этой же причине сохраняется схема прокладки кабеля.

Проводку в штрабы стен необходимо укладывать отрезками, с расчетом чуть большей длины, чтобы из распределительных коробок, розеток и выключателей они торчали примерно на 8–10 см. Делается это для удобства последующего монтажа.

Так же на свои места устанавливаются подрозетники и распределительные коробки.

Разводка

Расключение при помощи клеммников Wago

Конечно же, после прокладки электропроводки требуется правильная коммутация проводов в квартире. Наверняка все видели, что изоляция жил кабелей имеет различную расцветку, но некоторые не знают, для чего она делается. Подобная цветовая маркировка преследует конкретную цель — облегчить монтаж и обезопасить электрика.

Дело в том, что по общепринятым нормам, по желто-зеленому, желтому или зеленому проводу всегда проходит заземление. По синему или голубому — ноль, ну а все остальные расцветки приходятся на фазный провод. Если же сделать проводку не глядя на цветовую маркировку — возможны ошибки и, как следствие, короткое замыкание или срабатывание УЗО без причины. Это необходимо запомнить и учитывать, производя электромонтаж проводки в распределительных коробках. Разводя провода на выключатель, следует знать, что прерываться должна именно «фаза», тогда как нулевой провод идет напрямую к осветительным приборам. Ну а к розеткам, естественно, приходят и фаза, и ноль. Если квартирная электропроводка предусматривает заземление, к розеткам также подходит и желто-зеленая жила.

Соединения в распределительных коробках должны быть плотными. При применении метода скрутки желательно их пропаять. Конечно, это очень долгий и трудоемкий процесс, а потому более приемлемым будет использование специальных клеммников типа Wago, которые позволяют очень быстро, а главное качественно сделать соединение.

Необходимо понимать, что слабое, плохо скрученное соединение может послужить причиной перегрева или даже возгорания провода — такое испытание схема электропроводки вряд ли выдержит. И хорошо еще, если все закончится простой заменой проводки. Возможен и вариант пожара, а потому на это стоит обратить особое внимание.

Проверка

Но проложить проводку — еще не окончание работ. Ведь перед тем, как произвести подключение и сообщить обслуживающей организации о необходимости проверки, нужно же ее и протестировать. При проверке следует, для начала, воспользоваться прозвонкой мультиметра. Соединяя поочередно провода и проверяя на правильность соединения в распределительных коробках, можно в общих чертах понять, правильно ли разведена схема.

Цветовая маркировка кабелей

Чтобы полностью проверить проводку в доме, будет необходим обычный защитный автомат. Чем будет меньше его номинал, тем лучше, т.к. нагрузки на него не должно быть никакой. Алгоритм действий будет следующим.

Для начала необходимо проверить, не соприкасаются ли где-либо оголенные концы проводов. После этого проверяется каждая группа отдельно. Для этого нужно к концу линии присоединить вилку, с прохождением фазного провода через автомат. Подав на группу питание, можно определить, нет ли в нем короткого замыкания. При его наличии автоматика отключит напряжение.

Если все в порядке, при помощи мультиметра проверяются точки подключения потребителей.

При производстве данных действий необходимо быть особо внимательным, чтобы не допустить поражения электрическим током, т.к. данная процедура небезопасна.

Монтировать или нет

Электропроводка в новостройке — дело, конечно, очень сложное и ответственное. Оно требует аккуратности и крайней собранности. Но все же, соблюдая определенные правила монтажа электропроводки и технику электробезопасности, эта работа вполне по силам домашнему мастеру. Для этого и предоставлена вышеизложенная информация, а именно, пошаговая инструкция, как делается электропроводка в квартире своими руками. Ведь при этом можно сэкономить приличную сумму на работе профессионального электрика.

Но если все же имеются сомнения в том, что своими руками это возможно выполнить (проведение электропроводки в квартире — дело ответственное), конечно, стоит обратиться к специалистам еще перед началом работ. Ведь если половина работы сделана, редко уважающий свой труд профессионал возьмется ее доделывать, потому что проще все начать сначала. А потому — выбор за домашним мастером, и советов тут быть не может.

И все-таки лучше доверять подобную ответственность себе и сделать электрику лично, чем «вручить свою жизнь и здоровье» кому-то незнакомому.

Похожие статьи:

Законно ли делать электротехнические работы самостоятельно?

Многие мастера по ремонту дома своими руками не боятся брать в руки молоток и пилу, но могут отказаться, когда дело доходит до ремонта электрооборудования. Электромонтажные работы своими руками по праву могут быть непростым проектом, и совсем не стыдно вызвать квалифицированного электрика даже для самого маленького проекта, такого как установка выключателя света или замена розетки. Тем не менее, если у вас есть желание, электромонтажные работы - это один из домашних проектов, который уступает место логике и науке.

Законны ли электромонтажные работы своими руками?

Законность выполнения электромонтажных работ своими руками варьируется от штата к штату и от одного муниципалитета к другому. Всегда звоните в местное бюро разрешений, чтобы получить ответ, который относится к вам.

Один из сценариев, встречающийся во многих сообществах, заключается в том, что вы можете на законных основаниях выполнять свои собственные электромонтажные работы, если вы подтверждаете, что являетесь владельцем-арендатором, и что эта работа выполняется для вашей выгоды, а не для коммерческих целей.

Если этот регулирующий орган позволяет вам, владельцу-арендатору, выполнять эту работу, вам может потребоваться получение временной лицензии на выполнение этой работы.В некоторых случаях вам может потребоваться пройти тест для получения этой временной лицензии.

Это , а не , как обширный тест, который проводят лица, желающие стать сертифицированными электриками или мастерами-электриками. Вместо этого, как правило, это модифицированный, сокращенный тест, предназначенный для того, чтобы убедиться, что домовладелец знает некоторые основы электрического кодекса, прежде чем приступить к электромонтажным работам.

Типичным языком, который можно найти в юридических книгах многих штатов, является следующий, который прямо позволяет владельцу-жителю выполнять свою работу:

Ничего.... должны быть истолкованы как требование, чтобы лицо получило лицензию или сертифицированного электрика для выполнения электромонтажных работ в своем доме ... если только электромонтажные работы не связаны со строительством нового здания, предназначенного для аренды, продажи или аренда.

Штат Вашингтон RCW 19.28.261

Почему вы можете сделать это самостоятельно

Электрики могут быть дефицитными

Легко найти людей, чтобы заменить ваши окна или установить сайдинг. Они практически падают с неба.Но найти электрика, когда он вам нужен, бывает сложно. Наряду с водопроводчиками может быть сложно найти хорошего электрика - особенно того, у кого есть время взять на себя работу по контракту с самодельным ремонтником.

Электрики дорогие

Если вы намерены сэкономить на затратах на модернизацию, в первую очередь следует начать с высококвалифицированных профессий, таких как электрики. И наоборот, одни из лучших денег, когда-либо потраченных домовладельцем, были на найм электрика.

Электромонтажные работы чистые

По сравнению с установкой гипсокартона или сносом - или любыми другими ремонтными работами - электромонтажные работы чисты. По большей части вы работаете в чистой среде, если только вы не находитесь в подвальном помещении или на чердаке. По сравнению с большинством домашних работ, электромонтажные работы проходят аккуратно и аккуратно.

Тем не менее, большая часть периферийной работы не так чиста: взлом гипсокартона для доступа к кабелям; попадание в грязные полости потолка; ползать по подвалам и подпольям.

Электромонтажные работы логичны

В электромонтажных работах нет ничего мягкого. Все это основано на проверенных временем правилах и методах - все очень логично. У вас есть книги и таблицы, которые помогут вам в этом, и если что-то не работает, есть вполне реальная причина, почему это не работает. Вы не можете - и не должны - импровизировать свои электромонтажные работы. Никаких обмоток воздуховодов, склеивания конструкций, корректировок или подделок электрических работ. Итак, если вы следуете правилам, электромонтажные работы могут подойти вашему стилю.

Электромонтажные работы безопасны

Электромонтажные работы безопасны? При соблюдении надлежащих мер предосторожности электромонтажные работы не опасны. Однако самоуспокоенность в сочетании с электричеством опасна.

Учтите, что цепи могут безопасно работать, пока выключатель выключен. Когда эта цепь разорвана, электричество не может поступать в свет, настенный обогреватель или розетку, над которыми вы работаете.

Когда звонить специалистам

Даже если вы любите делать ремонт дома самостоятельно, бывают случаи, когда вам нужно нанять профессионалов.Ведь профессионалы делают эту работу каждый день. Работа, требующая длительного обучения, для них - вторая натура.

Например, многих домашних мастеров отталкивает идея проверить электрическую панель обслуживания и установить новые цепи. Контакт с ушками внутри сервисной панели - очень серьезное дело. Но работа сервисного щита - это только один аспект электромонтажных работ. Тяжелая работа по запуску новых цепей может быть безопасно выполнена мастерами своими руками. Если они захотят, они могут нанять электрика для последней работы по подключению к сервисной панели.

Модернизация электрооборудования

для домашних мастеров: установка прожектора

Многие домовладельцы, которые не думают о покраске, столярных работах и ​​сантехнике, робеют, когда дело касается электромонтажных работ. Немного страха не обязательно плохо, когда имеешь дело с электричеством - он может удержать вас от серьезной ошибки. Но это не значит, что нет электрических проектов, с которыми вы могли бы справиться. Все, что вам нужно, это понимание того, как электрический код применяется к вашему проекту, и некоторые инструкции по правильному подключению проводов.

Прожектор: простое обновление электрооборудования

Установить внешний прожектор - первое из трех простых самостоятельных обновлений, которые мы рассмотрим - можно сделать практически в любом доме.

Чтобы безопасно провести вас через это обновление, мы заручились помощью электрического подрядчика Питера Энга, владельца компании Electrical Enterprises Incorporated в округе Личфилд, штат Коннектикут. На выполнение всех трех проектов у него ушёл день. Чтобы облегчить вашу работу, мы включили фотографии, на которых показаны основные этапы, и иллюстрации, на которых показаны все электрические соединения.Проконсультируйтесь с электриком, если проводка в вашем доме отличается от указанной.

Если вы все еще чувствуете себя неуверенно, вот альтернативный подход: проложите кабели, установите коробки и подключите провода к выключателям и розеткам, затем наймите электрика для окончательного подключения питания и проверки на предмет нарушений кодекса. (Большинство муниципалитетов разрешают вам самостоятельно выполнять электромонтажные работы, хотя вам никогда не разрешается подключать провода к чужому дому.) Кроме того, перед началом работы получите соответствующие разрешения в местном строительном управлении. Это закон, и вы также сможете проверить свою работу как на этапе черновой подготовки, так и после ее завершения.

  • Перед началом работы выключите питание на главной сервисной панели.
  • Подключите лампу или тестер цепей к цепи, над которой вы работаете, чтобы убедиться, что питание отключено.
  • Наконец, если у вас есть какие-либо вопросы или опасения, всегда консультируйтесь с лицензированным электриком или строительным инспектором, прежде чем продолжить. Электромонтажные работы несложны, но их неправильное выполнение может быть серьезным.
Тревор Джонсон и Пол Перро

Установка прожектора

Осветите свою жизнь - или, по крайней мере, свой задний двор - прожектором. Наша установка решает общую проблему: палубу без надлежащего освещения, лестницу или прилегающий двор.

Решение предусматривало установку двухлампового прожектора (12 долларов США) высоко на стене дома. Как и в случае с большинством электрических обновлений, это зависит от подключения к существующей цепи.Если вы не уверены, может ли цепь поддерживать обновление, проконсультируйтесь с электриком. Перегрузка цепи представляет собой опасность возгорания.

  1. Выберите место для прожектора снаружи дома и просверлите отверстие диаметром 1 дюйм в стене на чердаке.
  2. Затем выберите место для настенного выключателя, который будет включать прожектор. Лучшее место - прямо над существующей розеткой рядом с дверью, ведущей на улицу.
  3. Вытащите сетевую розетку из коробки, но не отсоединяйте ее (сейчас должно быть отключено питание).Толкните змейку внутрь стены, чтобы убедиться, что нет никаких препятствий.
  4. Затем прорежьте в стене отверстие для выключателя примерно на 34 дюйма выше розетки.
  5. Теперь перейдите на чердак и просверлите отверстие в верхней стеновой пластине прямо над местом выключателя этажом ниже.
  6. Используйте змейку, чтобы вытащить 12/2 кабеля с неметаллической оболочкой из отверстия переключателя на чердак. Трехжильный кабель в пластиковом корпусе, более известный под торговым названием Romex, стоит около 10 долларов за 25-футовый рулон.
  7. Просверлите отверстия диаметром 5/8 дюйма в балках перекрытия чердака и пропустите кабель через отверстия вверх по стене дома и выведите из отверстия в месте расположения прожектора.
  8. Выйдите на улицу и установите прожектор, убедившись, что соединены провода одного цвета (белый с белым, черный с черным, как показано выше). Кроме того, обязательно прикрепите неизолированный медный провод к винту заземления внутри выходной коробки на приспособлении.
  9. Теперь спуститесь вниз и протяните кусок нового кабеля от существующей розетки до нового отверстия переключателя.
  10. Подсоедините два черных (горячих) провода к переключателю, как показано на рисунке, а затем соедините два белых (нейтральных) провода с помощью поворотного разъема.
  11. Наконец, соедините два оголенных провода с помощью "зеленого" соединителя с отверстием на конце. Обрежьте один из оголенных проводов на несколько дюймов длиннее другого.
  12. Наденьте зелень на длинный провод и скрутите два оголенных провода. Затем прикрепите длинный провод, выступающий из грина, к винту заземления на переключателе.
  13. Выполните последние подключения проводов к существующей розетке. Присоедините два черных провода к темным винтам клемм на правой стороне розетки, а два белых провода - к светлым винтам на левой стороне розетки.
  14. Соедините оголенные провода заземления зеленым и подключите этот вывод к винту заземления на розетке.

Напоминания о правилах электрооборудования

  • Выключатели и розетки должны быть правильно заземлены.
  • Для всех стандартных соединений проводов необходимо использовать винтовые соединители.
  • При просверливании деревянного каркаса для электрического кабеля край отверстия должен находиться на расстоянии не менее 1 1/4 дюйма от ближайшего края. В противном случае каждое отверстие должно быть защищено металлической пластиной толщиной ½ дюйма.

Электропроводка своими руками - возможно, но с ассистентом

Электропроводка своими руками | Если вы собираетесь выполнить электромонтаж своими руками, вам лучше быть готовым понять, как правильно подключить все эти провода. Это не для слабонервных.(C) Авторское право 2019 Тим Картер

ДОРОГОЙ ТИМ: Это очень длинная история, и не думаю, что я сошел с ума. Я строю новый дом и задаюсь вопросом, смогу ли я самому установить всю электропроводку. Это небольшой дом, но в нем есть все, что обычно бывает в доме, включая немало трех- и четырехпозиционных переключателей. Я просмотрел кучу онлайн-видео, прочитал несколько авторитетных книг и чувствую себя довольно уверенно. Что мне не хватает? Что бы вы сделали на моем месте? Марго Ф., Олбани, GA

Марго в интересном затруднительном положении. Я предполагаю, что это финансовая проблема, из-за которой она пытается урезать свой общий бюджет. Я могу понять, что. Я также могу понять, как развивается чувство бравады после просмотра онлайн-видео, которые, скорее всего, рассказывают вам только часть истории.

За последние несколько месяцев я подключил много домов, в том числе новый дом моей дочери в Даунист, штат Мэн. Важно понимать, что на самом деле установка гвоздей и кабелей не требует чрезмерных физических усилий.Задача состоит в том, чтобы выполнить работу так, чтобы она соответствовала или превышала комплексного национального электрического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты. Эта книга представляет собой собрание с трудом заработанных стандартов безопасности, за которые многие отдали свою жизнь, чтобы вы и я могли воспользоваться преимуществами электроэнергии.

Кодовая книга NEC обновляется каждые три года. Следующее издание должно появиться в 2020 году. НАЖМИТЕ или НАЖМИТЕ ЗДЕСЬ, чтобы заказать копию сейчас.

Я не знаю, видел ли я когда-нибудь новость, где человек утонул в своем доме из-за протечки трубы, но копайтесь в национальных новостях каждую неделю, и вы найдете истории о детях, людях и домашние животные, погибшие от пожаров, связаны с проблемами с электричеством. Вы должны понимать, что если вы решили проложить электрический провод, вы действительно играете с огнем.

Тем не менее, я не хочу отговаривать вас от попытки. Другой ключевой момент заключается в том, что каждый мастер-электрик начинал свой первый день работы, не зная, какого цвета гайку для провода использовать и когда. Марго, как и вы, может успешно и безопасно установить электропроводку в жилом проекте, воспользовавшись разумными советами, помощью электрика и большой долей здравого смысла.

Провод и проводники какого сечения требуются?

Я мог часами писать обо всех мелких нюансах, связанных с электропроводкой в ​​жилых помещениях.Прежде всего, давайте поговорим о размере проводов или проводов в кабелях. Катушка кабеля - это то, что вы видите в домашнем центре, а здесь, в США, она обычно содержит два изолированных провода и неизолированный медный провод заземления.

NEC требует, чтобы определенные цепи в доме были запитаны проводами, способными выдерживать максимальную силу тока. Например, схемы кухонной столешницы должны выдерживать ток 20 ампер. Электрическая сушилка для белья почти всегда требует кабеля на 30 ампер.Вашей электрической плите / духовке может потребоваться 40 или 50 ампер. NEC позволяет во многих обычных розетках в доме иметь ток 15 ампер.

Нельзя смешивать и подбирать размеры проводов в цепях. Все провода / кабели в конкретной цепи, защищенной автоматическим выключателем, должны соответствовать номинальным характеристикам автоматического выключателя. Вы еще не запутались? Думаю, вы понимаете, к чему все идет.

Это тот же ящик, что вы видите выше, но раньше он был покрыт гипсокартоном. Обратите внимание на желтые кабели. Все они рассчитаны на 20 ампер, поскольку содержат провода 12-го калибра.Обратите внимание на все красные проводники трехпозиционных переключателей. Авторские права 2019 Тим Картер

В игру вступают вещи, о которых вы даже не можете подумать. Расположение просверленных отверстий в стойках стен и перекрытиях пола имеет решающее значение. NEC обсуждает это, и вам не нужно, чтобы шурупы для гипсокартона или гвозди для отделки гвоздей пробивали ваши кабели. Также важно количество кабелей, которые можно уложить друг на друга при прибивании к деревянной стойке!

Вы должны понимать, сколько проводов или отдельных проводов может быть внутри определенных ящиков.NEC обсуждает объем коробок в кубических дюймах и связывает его с количеством и размером проводников. На некоторых современных коробках указано максимальное количество. Голова еще кружится? Нам еще многое предстоит обсудить!

Подключение 3-х и 4-х позиционных переключателей несложно, но нужно понимать, как все это работает. Несколько лет назад я записал два отдельных видео, показывающих, как подключить каждый переключатель, и они есть на моем веб-сайте Ask the Builder. Фактически, вот они!


Я предпочитаю использовать специальный кабель, называемый трехпроводным, между этими переключателями.Этот кабель содержит дополнительный провод, который обычно имеет красную изоляцию. Посмотрев мои видео, вы поймете, почему этот специальный кабель с дополнительным проводником так полезен.

Вам необходимо полностью понимать различные автоматические выключатели, которые сейчас требуются NEC. Я хорошо помню много лет назад, когда в код впервые был включен прерыватель цепи замыкания на землю (GFCI). Вы не только обязаны использовать их в определенных влажных местах, но и для NEC теперь требуется дополнительный прерыватель цепи дугового замыкания (AFCI) во многих других цепях.

Вот мой совет. Я бы серьезно рассмотрел вопрос о найме электрика, который позволит вам выполнять множество рутинных работ, таких как заклепка коробок, прокладка кабелей между ними и даже возможность подключения многих выключателей и розеток после того, как гипсокартон будет вверх. Но позвольте электрику выполнять все действительно сложные аспекты, которые возникают только с многолетним опытом.

Не забывайте, есть особый способ зачистки проводов и наматывания петель на винты на розетках и выключателях. Запутайтесь, и вы, скорее всего, станете мрачной статистикой.

Этой колонкой поделились 31000 подписчиков, прочитавших мой информационный бюллетень AsktheBuilder от 3 ноября 2019 года.

Столбец 1326

Проекты по домашнему электричеству: домашняя работа или профессиональная работа

Большинство домовладельцев согласны: всегда есть чем-то , чем можно заняться по дому. У домовладельца может возникнуть соблазн поискать на YouTube видео с инструкциями, чтобы пополнить свой список дел. Хотя это может сэкономить вам немного денег, выполнение некоторых домашних электрических проектов самостоятельно может быть опасным вариантом.

3 Соображения для домашних электрических проектов

Перед тем, как приступить к работе над домашними электрическими проектами, важно учесть несколько факторов. Подумайте о следующем, чтобы решить, стоит ли вам делать это самостоятельно (сделай сам) или позвонить профессионалу:

  1. Ваш опыт, знания и способности. Вы когда-нибудь работали над подобными проектами? Если нет, знаете, что делать? Что еще более важно, знаете ли вы, как это сделать безопасно? Если вы не уверены, что сможете безопасно и правильно выполнять домашние электромонтажные работы, обратитесь к профессионалу.
  2. Ваш бюджет. Возможно, вы сможете выполнить электрический проект своими руками с меньшими затратами, чем если бы вы наняли профессионала. Однако подумайте о том, сколько вам, возможно, придется заплатить, если работа сделана неправильно и вам потребуется ее профессиональный ремонт.
  3. Ваше время. Сколько времени вы готовы потратить на выполнение домашних электрических проектов? Если у вас возникнут проблемы, простая работа может занять у вас гораздо больше времени, чем ожидалось. Ваше время ценно. Электрики обучены и имеют опыт выполнения этого вида работ.Они могут выполнять задачи эффективно и с точностью до кода.

Возможные проекты DIY

Какие электрические проекты в доме вы можете выполнить самостоятельно? Это зависит от ваших знаний и навыков. Некоторые возможные проекты DIY могут включать:

  • Установка нового светильника
  • Установка потолочного вентилятора
  • Замена розетки
  • Замена выключателей света

Важно, чтобы вы полностью понимали любую электрическую задачу перед тем, как начать.Если эти задачи не будут выполнены правильно, вы можете подвергнуться риску поражения электрическим током или возгорания. Если вы сомневаетесь в том, как выполнить задачу, доверьте ее профессионалам.

Профессиональные электрические проекты

Даже если у вас есть полное представление об электрическом проекте, наем электрика может быть лучшим вариантом. Доверив работу профессионалу, вы можете быть спокойны. Вам не нужно беспокоиться о том, что новая розетка не была правильно установлена ​​или новый светильник не был надежно подключен.

Итак, какие типы домашних электрических проектов всегда лучше доверить электрику?

  • Обширные электромонтажные работы, например, установка новых цепей
  • Работа над блоком выключателя
  • Ремонт
  • Все остальное, что вы не уверены на 100% в правильном заполнении

Эти типы электрических проектов более сложны и опасны, чем работы по дому. С этим каждый раз должен обращаться профессионал. Если вы не уверены, есть ли у вас на руках проект DIY, лучше всего обратиться к профессионалам.

Лицензированные и застрахованные электрики, работающие с крупными электрическими проектами, могут гарантировать, что все в безопасности и в соответствии с правилами. Имейте в виду, что для этого вида работ могут потребоваться разрешения и следующие подробные электрические правила. Местные электрические компании осведомлены об этих правилах.

Вы можете попробовать выполнить электромонтажные работы самостоятельно; однако, если вы не эксперт, вы можете поставить под угрозу качество и безопасность. Лучше доверить эту работу профессионалам. Свяжитесь с Turn It On Electric, чтобы узнать о любых домашних электрических проектах в вашем списке дел.

Turn It On Electric

В Turn It On Electric мы стремимся выполнить работу правильно с первого раза. Звоните в нашу команду 24/7, чтобы получить помощь по любым вопросам, связанным с электричеством, и мы немедленно выведем одного из наших профессионалов. Позвоните нам прямо сейчас по телефону (602) 453-4288!

Другие статьи, которые могут вам понравиться

5 электрических проектов, которые вы можете сделать сами

Электропроводка многих пугает.В конце концов, некоторые проекты буквально связаны с жизнью и смертью (многие, кстати, нет). Тем не менее, есть определенные проекты реконструкции дома, связанные с электромонтажными работами, с которыми вы можете справиться без профессионального электрика.

Ниже я расскажу о стоимости и этапах пяти наиболее распространенных проектов, которые в среднем может выполнить опытный домашний мастер.

Основы работы с электрикой

Даже самые опытные электрики время от времени нуждаются в переподготовке. К сожалению, если они не всегда в глубине души думают об основах, могут возникнуть серьезные травмы.Итак, независимо от того, какой электрический проект вы беретесь за дело, всегда убедитесь, что питание отключено. Независимо от того, проводите ли вы заново проводку во всем доме или просто заменяете неисправную розетку, перейдите к панели управления и отключите электричество в той области, над которой вы работаете.

1. Установите телевизор с плоским экраном

Начнем с простого. Прошли те времена, когда в гостиной преобладали видимые кабельные провода или громоздкие телевизоры. Чтобы соответствовать современному дизайну, и он работает даже с традиционными настройками, нужно знать, как установить телевизор с плоским экраном на стене.Хотя некоторым это может показаться сложной задачей, почти каждый может совершить этот подвиг.

После того, как вы найдете идеальный телевизор и правильное настенное крепление, вам нужно найти шпильки. Обычно они находятся рядом с розетками и на расстоянии 16 дюймов друг от друга. Просверлите несколько стартовых отверстий и убедитесь, что они прямые. Затем возьмите настенное крепление и еще раз убедитесь, что оно выровнено. Если да, просверлите крепление до упора.

Если прячете провода, то проект посложнее, но его можно выполнить и без профи.Пошаговые инструкции см. В разделе «Советы своими руками по установке телевизора с плоским экраном».

Если вы выберете профессиональный путь, как показывает наш сметчик стоимости установки телевизора, рассчитывайте заплатить примерно 298 долларов.

2. Добавить освещение под шкафом

Теперь, когда у нас грязные руки, пришло время перейти к некоторым из более сложных проектов.

Ремонт кухни остается одним из самых популярных проектов ремонта дома. Мало того, что это, пожалуй, самая посещаемая комната в доме, ремонт кухни также обещает высокую рентабельность инвестиций.Тем не менее, одним из аспектов кухни, к которой обращаются немногие домовладельцы, является освещение. Готовите ли вы ужин, выполняете какую-то работу или просто собираетесь перекусить ночью, правильное освещение на кухне может иметь решающее значение.

Вот почему освещение под шкафом переживает свои золотые годы. Это позволяет домовладельцам добавлять свет в определенные области, которым может потребоваться дополнительная искра.

Как всегда отключаем электричество на кухне. Найдите электрическую коробку освещения вашей кухни.Открутите настенную пластину и отсоедините провода. Коробку можно прибить к шпильке сзади. Вам придется обойти это, чтобы удалить коробку. Прежде чем снимать все вместе, обведите контур старой коробки.

Рядом с местом, где вы хотите установить освещение под шкафом, должно быть выбивное отверстие или небольшое отверстие для пропуска кабеля. Найдите это отверстие, а затем найдите ближайшую шпильку. Между этим выбивным отверстием и распределительной коробкой не должно быть шпильки. Если да, возможно, вам придется создать новое отверстие.

После этого выведите кабель из отверстия и попытайтесь вытащить его из отверстия электрической коробки. Как только вы его получите, вы можете установить осветительный прибор под своим шкафом.

Вы прошли более половины пути. Чтобы увидеть остальную часть процесса, посетите этот старый дом. Вы можете рассчитывать заплатить около 100 долларов, чтобы завершить этот проект самостоятельно.

3. Установите вентилятор для ванны

Хотя вентиляторы для ванной предотвращают появление плесени и грибка, этого необходимого предмета нет в каждом доме.Если в вашей ванной комнате нет окна, тогда вам понадобится вентилятор для ванны, чтобы предотвратить отслаивание краски и сохранить пол. Это не только экономит ваши деньги в будущем, но и полезно для вашего здоровья.

Установка вентилятора для ванной стоит всего 338 долларов, но это проект, который может занять всю субботу после обеда. Первым шагом, как всегда, является отключение питания цепи. Далее вам нужно будет предварительно подключить вентилятор для ванны, направления которого должны идти вместе с изделием.

В зависимости от расположения вентилятора вам, возможно, придется вырезать кусок гипсокартона. Закрепите вентилятор гвоздями на балке. Затем загляните внутрь воздуховода и отметьте точку выхода. Просверлите отверстие изнутри, чтобы можно было найти его снаружи. Если вы устанавливаете вентилятор для ванны наверху и используете установку на крыше, убедитесь, что вентиляционный выход находится как можно ближе к вентилятору ванны.

Используйте прочный герметик или клей, чтобы прикрепить внешнюю деталь к дому. Для установки на крыше удалите черепицу вокруг точки выхода, чтобы она соответствовала форме вентиляционного отверстия.Добавьте кровельный цемент или прочный герметик на дно вентиляционного отверстия и вставьте его на место.

Прикрепите воздуховоды к обоим вентиляционным отверстиям (на крыше или стене) и обмотайте соединение лентой, чтобы не было утечки пара. Это особенно важно, если ваши воздуховоды проходят через чердак. Подключите воздуховоды к собственному вентилятору ванны и выполните электромонтаж в соответствии с инструкциями производителя. Включите питание, и все будет в порядке.

Для более подробного анализа, пожалуйста, обратитесь к разделу «Как установить вытяжной вентилятор в ванной».

4. Установите потолочный вентилятор

Придерживаясь нашей темы вентилятора, пришло время установить тот потолочный вентилятор, который вы всегда хотели. К счастью, независимо от типа, процесс установки у всех одинаковый.

После выключения электричества убедитесь, что на месте установлена ​​электрическая коробка. В большинстве случаев это так, но иногда в некоторых домах его не устанавливают. Если это не так, мы рекомендуем нанять электрика, но только попросить его установить коробку.Остальное мы сделаем сами.

Пропустите кабели вентилятора через новую электрическую коробку и прикрутите ее к балке. Теперь прикрепите потолочную пластину к электрической коробке. Оставьте лезвия выключенными, чтобы меньше напрягать. Подключите провода с помощью винтовых соединителей и прикрутите козырек к потолочной пластине. Затем добавьте светильник и лезвия. Включите электричество и попробуйте!

Сработало? В противном случае вам может потребоваться рука помощи, которая, согласно нашей смете затрат на установку потолочного вентилятора, стоит около 232 долларов.

5. Подключите вывоз мусора

Вывоз мусора может творить чудеса с любой кухней в Америке. В конце концов, кто захочет залезть в раковину и вытащить остатки вчерашнего ужина? Ответ - никто, и вывоз мусора решает эту и многие другие проблемы (включая неприятные запахи).

Мы обратились к About Home за помощью в этом проекте по благоустройству дома. Для начала снимаем крышку электрического отсека. Вы можете использовать гаечный ключ, чтобы снять крышку электрических соединений с нижней части мусоропровода.Поверните винт крышки против часовой стрелки и снимите крышку.

Будет отверстие 1/2 дюйма для соединителя провода (зажима). Вкрутите соединитель в отверстие и слегка затяните плоскогубцами. Зачистите внешнее покрытие 12-2 (NM) проводом заземления Romex примерно на шесть дюймов назад 2. Вставьте провод в зажим до тех пор, пока не пройдете на дюйм за зачищенной частью провода. Зажим будет прикреплен к той части провода, на которой еще есть внешнее покрытие. Затяните два винта на зажиме.

Продолжите этот пошаговый процесс на странице About Home.

Заключение

Электротехнические проекты могут быть опасными, но есть некоторые из них, которые средний домашний мастер может выполнить самостоятельно. Если вы следуете основам электротехники, о которых я упоминал ранее, каждый проект в этой статье безопасен, и вы должны чувствовать себя уверенно, добиваясь успеха.

Для более сложных электрических проектов, пожалуйста, ознакомьтесь с остальными сметами наших домашних электриков.

Мастерская Ultimate: схема освещения и электрооборудования

Если вы не являетесь опытным электриком, рекомендуется доверить эту часть проекта профессионалам. Однако вы должны знать свои потребности и участвовать в планировании и надзоре за электромонтажом и установкой освещения. Здесь специалист по электрике Рики Клоуэрс дает профессиональные советы по успешному электромонтажу.

Как и в случае с функциональным дизайном рабочего места, хороший электрический план начинается со схемы.Знание местоположения ваших крупных частей оборудования с электрическим приводом, а также ваших основных рабочих мест имеет жизненно важное значение для определения того, где лучше всего разместить электрические розетки, выделенные цепи, высоту розеток, распределительные коробки и т. Д.

Более крупное оборудование, такое как настольные пилы, должно питаться через специальные цепи. В одной мастерской рядом с местом, где позже будет размещена настольная пила, была установлена ​​выделенная цепь на 20 А. Каждая дополнительная единица крупного оборудования также имела выделенную цепь.Розетка, установленная на каждом из них, представляла собой цепь GFCI (прерыватель цепи замыкания на землю). Розетка GFCI оснащена измерительным устройством, которое немедленно отключает питание схемы в случае короткого замыкания, снижая вероятность поражения электрическим током. После отключения розетку GFCI можно легко сбросить с помощью переключателя на передней панели.

Примечание: Розетка GFCI - это защитное устройство, предназначенное для уменьшения опасности для пользователей и не обязательно предназначенное для защиты оборудования.

Примите во внимание общее количество обычных электрических розеток, которые вам понадобятся, и помните следующее практическое правило: слишком много розеток сложно. Другими словами, люди обычно обнаруживают, что в конечном итоге им нужно больше торговых точек, чем они первоначально ожидали. В случае с нашей модельной мастерской в ​​дополнение к выделенным цепям было установлено девять розеток. Девять розеток находятся в трех цепях, по три розетки в каждой цепи.

Выберите также лучшую высоту для ваших розеток.Возможно, будет полезно установить розетки на стене выше, чем это обычно бывает в домашних условиях. Это снимает проблему ограниченного доступа к розеткам при размещении рабочих поверхностей или оборудования вдоль стен цеха. Более высокие розетки также более удобны для подключения и отключения небольших электроинструментов, что часто случается в мастерской.

Обычно лучше всего подключать потолочные светильники так, чтобы они были подключены к отдельной цепи от настенных розеток.Таким образом, если перегрузка от инструмента приведет к срабатыванию выключателя, индикаторы останутся включенными, поскольку они подключены к отдельной цепи.

Коробка выключателя для мастерской должна иметь переключатели с четкой маркировкой, чтобы указать, какие переключатели какими цепями управляют. В некоторых мастерских есть оборудование, для которого требуются розетки на 240 вольт. Приложения с этим повышенным напряжением могут включать воздушные компрессоры или сварочное оборудование.

Достаточное освещение имеет решающее значение в условиях мастерской. Сначала подумайте о своих общих потребностях в освещении, а затем о специальных потребностях для конкретных областей. Доступен ряд вариантов освещения.

Полное руководство по жилищному строительству

Чтобы успешно построить дом, вы не можете просто знать, какие части вам нужны. Вам также необходимо понимать этапы строительства дома, и это в последовательном порядке.

Мы предоставим вам каждый шаг с описанием всего процесса.

Важно отметить, что местоположение страны, в которой он строится, наличие материалов и подводных лодок, дизайн дома и предпочтения подрядчика могут повлиять на порядок шагов при строительстве дома.

Например, многие строители откладывают заливку проезжей части до завершения проекта.

Это позволяет сэкономить проценты по строительному кредиту из-за его высокой цены и предотвратить повреждение оборудования, такого как грузовик для доставки гипсокартона.

Кроме того, одновременно может осуществляться более одного строительного мероприятия.

Помня об этом, мы составили для вас общий график строительства с кратким описанием, чтобы вы могли понять суть всего процесса.



1. Ставьте лот

Во-первых, вы хотите определить местонахождение участка, доступного для вашего нового дома. Обычно вам понадобится геодезист, который будет много ездить и делать ставки, чтобы найти ваш дом. Эти колья используются субподрядчиками по строительству фундаментов и экскаваторами для помощи в работе.

2. Коммунальные услуги Временно
В процессе строительства вам потребуются электричество, туалет и вода.

3. Черновая планировка и расчистка
Вам необходимо выполнить процесс расчистки, чтобы удалить подлесок и деревья со дворовых территорий и строительной площадки.

Вам необходимо установить дворовые территории, схемы дренажа, а также уровни проезжей части и пешеходных дорожек, перемещая землю вокруг. Это называется процессом грубой оценки.


4. Выкопайте колодец
Возможно, вам придется выкопать колодец, чтобы иметь воду для использования во время строительства.

5. Земляные работы
Земляные работы - это когда вы копаете ямы для фундамента, и они также будут вашим подвалом. Обычно необходима землеройная техника.

6.Опоры
Вам необходимо построить конструкцию, в которой конструкция переплетается с землей. Вес дома должен хорошо поддерживаться опорами.


7. Фундамент
Фундамент - это начальная стена, на которой находится первый этаж. Это может быть крошечное пространство или высокое, в зависимости от того, есть ли у вас подвал или нет.

8. Водостоки и гидроизоляция фундамента
Вы должны убедиться, что у вас есть гидроизоляционный материал, чтобы предотвратить или минимизировать скопление воды в подвальных помещениях или в подвале.Там будут устроены дренажные канавы для удаления воды в этом районе.


9. Водопроводные краны и канализация
Вам нужно будет проложить трубы к дому, чтобы подключить канализацию и водопровод.

10. Засыпка
Вынутый грунт необходимо засыпать в яму возле фундаментной стены как внутри, так и снаружи. Убедитесь, что дренаж находится вдали от вашего дома у фундаментной стены.

11. Плита Сантехника
Вам нужно будет установить водопровод в подвальном этаже.

12. Заливка плиты
Вам нужно будет залить плиту, то есть бетон на цокольном этаже. В некоторых планах, в зависимости от вашей страны, это можно назвать структурным деревянным полом.


13. Установка наружных дверей и окон
На этом этапе вы, наконец, сможете увидеть некоторые элементы структурной целостности дома. На этом этапе вы сосредоточитесь на крыше, стенах, потолке и полах. Вам нужно будет использовать рамку для установки наружных дверей и окон.

14. Внешняя отделка и сайдинг
Вы можете выбрать штукатурку, сайдинг, облицовку кирпичом или другие виды. Вы сделаете это здесь.

15. Разместите внешние замки и гаражные двери
Большинство людей, как правило, получают свои гаражные двери и замки в конце. Тем не менее, получить их на этом этапе полезно, потому что это станет отличной единицей хранения оборудования и материалов во время строительных работ. Устанавливая внешние замки, вы обеспечиваете безопасность дома.


16. Установите перегородки или задний каркас
Вам нужно будет отремонтировать общие вещи, такие как монтажные столбы, гвоздезабиватели для гипсокартона и перекрытия для навесных шкафов.

17. Дымоход и камин

Сначала вы должны создать сборную версию камина и дымохода. Это обеспечит каркас дымохода. Затем перед облицовкой из кирпича установят кладочный дымоход и камин.

18. Лестница

Это очень важно, чтобы попасть внутрь. Строительство лестницы упрощает субподрядчикам переход с одного этажа на другой без использования лестниц.

19. HVAC

Субподрядчики HVAC (отопление, вентиляция, кондиционирование) будут первыми. Потом вам понадобится сантехника и электричество. Бригада HVAC установит воздуховоды для системы HVAC вместе с печью. Эти вещи, которые он надевает, очень негибкие и большие. Таким образом, субподрядчик HVAC должен идти первым.
20. Сантехника
Отсюда вы будете водопроводчиком, чтобы приступить к установке труб.

21. Кровля

Пока специалист по HVAC и водопроводчик проветривают трубы через крышу, кровля может начинать процесс монтажа кровли.

22. Электрооборудование

Перед установкой электропроводки необходимо высушить коды для дома. Теперь, когда двери и наружные окна на месте, можно вызвать электрика. Он начнет добавлять электрические коробки, такие как розетка, освещение и выключатель. Затем он протягивает провода в коробки.Электрик установит провода динамика, кабель, телефон и все остальное, что требует проводов.
23. Набор газовых счетчиков и электрические
Вам понадобится набор электрических и газовых счетчиков, чтобы включить тепло в дом при установке гипсокартона.

24. Водосточные трубы и водостоки

Лучше удалить воду из дома как можно скорее.

25. Внешняя краска

Внешняя краска защищает от вредных элементов снаружи.

26. Изолируйте свой дом

Теперь, когда вы завершили грубый осмотр стен, вы можете утеплить свой дом.

27. Тепло Временно

Поскольку счетчики газа установлены на месте, субподрядчик ОВКВ будет использовать временное тепло в доме, чтобы помочь стыковке гипсокартона эффективно высохнуть. Это также помогает субподрядчику ковров, поэтому температура ковра соответствует нормальным условиям проживания.
28.Гипсокартон
Гипсокартон, иначе известный как гипсокартон, можно повесить. Часто вам, возможно, придется прибивать их гвоздями или винтами к потолочным балкам и стенам. Они заклеены скотчем на стыках и путях вокруг стыкового соединения. Теперь вы завершили изоляцию, HVAC, внутреннюю сантехнику и электричество!

29. Шкафы

Установите шкафы на место.

30. Отделка и межкомнатные двери

Вам нужно будет повесить двери на место. Также будут установлены отделочные материалы.И это включает в себя форму короны, встроенные шкафы, дверную коробку, опорную форму, детали перил лестницы, табурет и фартук для окна, а также оконную раму.

31. Обои и краска

Необходимо нанести первый слой краски распылением. Обязательно покрасьте до того, как будет установлен паркетный пол.

32. Паркетные полы

Теперь установите паркетные полы.

33. Столешницы

Вам может потребоваться другой субподрядчик, нежели человек, который устанавливал шкафы.Установите эти столешницы.

34. Керамическая и виниловая плитка

Для установки керамической плитки и виниловых напольных покрытий будут два разных субподрядчика.

35. Готовое дерево и пол с шлифовкой

Обязательно завершите два вида отделки пола

36. Специальное оборудование и приспособления

Вам нужно будет настроить и установить все основные приборы, такие как кухонная плита, сушилка, духовка, стиральная машина, холодильник и любое другое потенциально специальное оборудование, необходимое в вашем доме.
37. Finish Electrical
Теперь вам нужно вернуть электрика, чтобы он закончил работу. Он установит светильники, розетки, потолочные вентиляторы, выключатели, дверные звонки и прочее. Он также может подключать определенные приборы, такие как печь, дверной звонок, кондиционер и т. Д.

38. Сантехника

Вам необходимо вернуть сантехника, чтобы установить все смесители, туалеты, туалеты и раковины,

39. Конечный нагрев и HVAC

Опять же, у вас будет субподрядчик HVAC для установки регистров и обеспечения бесперебойной работы кондиционера и печи.

40. Зеркала и душевые двери

Повесьте зеркало и установите душевые двери.

41. Ковер

Добавьте ковер на пол, чтобы он выглядел гостеприимным и уютным.

42. Экраны и оборудование

Имейте все экраны и оборудование, такое как оконные сетки, окна и оборудование для шкафов.

43. Ремонт гипсокартона

Попросите вашего субподрядчика по гипсокартону залатать любые дефекты, которые могли быть вызваны другими субподрядчиками.Это нормальный и естественный процесс; что-то случается постоянно.

44. Очистка

Вам нужно будет очистить интерьер.

45. Окончательная окраска

Вы должны подкрасить гипсокартон и другие покрасочные работы в доме.

46. Окончательная отделка деревянного пола

Обязательно отделайте деревянный пол. Это последняя внутренняя работа перед тем, как вы сможете переехать!

47. Подпорные стены

Когда ведутся строительные работы снаружи дома, вы все равно можете работать внутри.Но когда красится снаружи, больше ничего не должно происходить.

48. Двигатели, дорожки и патио

Подождите, пока гипсокартон будет готов. Это связано с тем, что тележка для гипсокартона может повредить ваши плоские конструкции, а также она довольно тяжелая.

49. Дренажное поле и септик

У вас будет септик, который позволяет микробам воздействовать на твердые частицы и удерживать отходы на месте. Использование дренажного поля приведет к вымыванию стоков в почву.

50.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
