Ретро проводка в деревянном доме, монтаж электропроводки на изоляторах

Пережив моду на современные интерьеры, многие владельцы загородной недвижимости потянулись, как говорится, к истокам. В наше время тенденция поменялась — в моде винтажный стиль жилища. Причем это не просто пластиковые накладки «под бревно», а именно строительство полноценных деревянных домов, со всеми вытекающими позитивными и негативными факторами.

Про позитив пусть рассуждают архитекторы, мы с вами, как раз рассмотрим проблемные вопросы: ретро проводка в деревянном доме.

Те, кто помнит деревянную избушку у бабушки в деревне, наверняка видел толстые витые провода, которые тянулись вдоль потолка и опускались по стенам к выключателям и редким розеткам.

Причем провода отличались от используемых сегодня — это была прочная конструкция из резиновой изоляции и толстой тряпочной оплетки. Поскольку мебели в таких жилищах было немного, все линии были на виду. Это отчасти снижало опасность повреждения: все под контролем.

Тем не менее, при таких открытых линиях, организовать короткое замыкание можно на «раз-два». Достаточно резко прислонить к проводу лопату (в прихожей), или неаккуратно взмахнуть металлическим инструментом (нож, молоток). Поэтому Правила устройства электроустановок однозначно запретили подобную организацию электропитания, предписав спрятать провода в каналы или трубы. Наружная прокладка в принципе возможна, но выполнить монтаж без нарушений сложно и дорого, особенно своими руками.

На самом деле, организация энергоснабжения в жилых домах не подвержена тотальному контролю надзорными органами. Да и технологии шагнули далеко вперед. Потому открытая проводка в стиле ретро не только возможна, но и безопасна. Доверяя профессионалам, вы перекладываете на них ответственность за соблюдение норм ПУЭ. Однако это стоит немалых денег. К слову, проводка под старину, ретро выключатели и розетки, также имеют высокую стоимость.

Отчасти по причине определенной эксклюзивности, а на самом деле, из-за применения дорогостоящих материалов (надо обеспечить безопасность без ущерба для дизайна), и отсутствия массового производства.

Сэкономить можно лишь на оплате труда бригады электриков. Поэтому все чаще подобные работы выполняются своими руками.

Интересно, что тенденция распространена не только в загородных особняках. Ретро проводка в квартире уже не редкость. Причем требования безопасности в многоквартирных домах по умолчанию жестче: за вашу красоту могут поплатиться и соседи. Пожар в подъезде редко касается только одной квартиры.

Но не будем сгущать краски. На самом деле, можно выполнить монтаж ретро проводки так же надежно и безопасно, как традиционную закладку кабеля в бетонную стену.

Как правильно выполнить монтаж ретро проводки в деревянном доме?

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

1. Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево.
   Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
2. Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Все проблемы отходят на задний план, если вы решите в точности выполнить требования Правил устройства электроустановок, и проложить проводку в трубах

Укладка в кабельных каналах (трубы не обязательно должны быть круглыми) не предусматривает особых требований к проводам. А вот сами трубы должны быть выполнены из негорючего материала. Кроме того, их стенки при возгорании кабеля (внутри), не должны раскалиться настолько, что дерево рядом с ними загорится.

Действительно, не все хотят винтажности: электропроводка в стиле ретро может быть заменена на аккуратные прямоугольные короба из негорючего пластика. На них даже наносится расцветка под дерево.

На самом деле, если вы не фанат ретростиля, это самый удобный и безопасный вариант организации электроснабжения. Электрика в любой момент может быть модернизирована, причем именно своими руками (мы все таки говорим об экономии). Внутри такого короба всегда можно проложить дополнительную линию.

Справедливости ради, расширяться может и электропроводка на изоляторах.

Правда выглядит это не всегда эстетично. Опять же, всегда есть возможность спрятать жгуты проводов в малозаметном углу. Тогда применяется пожароустойчивый гофр. А если в этом месте будет висеть кухонный шкафчик, или установлена декоративная накладка, все магистральные кабели можно уложить рядом.

Но вернемся к трубам. Идеальный с противопожарной точки зрения способ — силовые магистрали уложить в стальные каналы, и распаячные коробки выполнить из того же материала. При этом ужесточаются требования к изоляции проводов (постоянный контакт с металлом). Оптимальное решение — укладка основных линий в межпотолочном пространстве.

За подвесным декоративным потолком (разумеется, деревянным), эстетика не нужна. А вот по стенам можно выполнить монтаж электропроводки на изоляторах. Каждый кабель имеет относительно небольшую нагрузку: либо розетка, либо одиночный выключатель.

Деревянный дом по идеологии не подразумевает мощных электроприборов. Бойлер и стиральную машинку можно вынести в отдельное помещение: котельную из камня. Это на порядок повысит устойчивость жилища к пожарам.

А если вам не нравится открытые провода, но есть тяга к винтажным интерьерам — есть оригинальное решение: ретро проводка в трубах. Кто сказал, что кабельные каналы вещь сугубо утилитарная? Дизайн можно обыграть как угодно.

Есть целые комплекты в едином стиле. А для экономии — эта дорогостоящая красота заводится в межпотолочное пространство, где проложены обычные стальные трубы и коробки. Или придерживаемся единого стиля — на всех поверхностях состаренная латунь.

Но вернемся к проводам на изоляторах

Повторяя стиль 1920–1940 годов, дизайнеры разработали целую систему, где проводка ретро безопасно размещается на керамических катушках, отлично вписываясь в бревенчатый дизайн. Безопасность в первую очередь обеспечивается применением специальных материалов: провод для ретро проводки не только красивый, но и негорючий. Внутренняя изоляция из традиционных материалов, не поддерживающих горения, а наружная (якобы тканевая) оплетка — из стекловолокна. Для нормальной коммутации предусмотрены пожаробезопасные коробочки, которые незаметно прячутся под потолком.

Правда для открытой проводки есть ограничения. Сечение провода не может быть выше 2.5 мм². Это несколько ограничивает мощность конечных устройств. Особенно если рабочее напряжение в домашней сети 12 или 24 вольта. Сила тока в сравнение с привычными 220 V возрастает почти в десять раз.

Это интересно

В современных экологически чистых жилищах с установленными солнечными панелями, низковольтные сети освещения — это реальность сегодняшнего дня. Многие владельцы подобных коттеджей ошибочно полагают, что 12 вольт безопаснее, чем 220. С точки зрения поражения электротоком — это так. А вот пожарная безопасность напротив, ниже. При одинаковой мощности и снижении напряжения питания, открытая ретро проводка должна выдерживать не привычные 3–5 Ампер, а 40–60.

Соответственно и требования к проводнику с изоляцией на порядок выше.

Размещение распределительных и коммутационных устройств

Крепление на стены привычных выключателей, коробочек и розеток, в доме из круглого бревна превращается в проблему. Кроме понятных ограничений пожарной безопасности, на покатую поверхность ничего не прикрутишь.

Этот вопрос решается установкой специальных подложек из негорючего диэлектрика. Разумеется, материалы стилизованы по дерево, и вписываются в единый стиль.

Как правило, нет необходимости ровнять поверхность: подиум прикручивается прямо на круглое бревно. За прочность можно не беспокоиться, это не гипсокартон, а шуруп в дереве.

Для тех, кого не устраивают прокладки под выключателями — есть иное решение. Корпус можно подровнять под «посадочное место». Правда, конструкция самого выключателя должна обеспечить пожарную безопасность в месте контакта с деревом.

Разумеется, современный дом, построенный в ретро стиле, не может обойтись без интернета, телефона и прочих линий связи. Коммутационные разъемы для них есть, в одном стиле с розетками и выключателями. А вот ретро интернет кабель еще не придумали. Проблема решается в комплексе: 220 вольт на косичках с изолятором, и некрасивые связные провода прячем в ретротрубу.

Итоговые советы

Мы рассмотрели все нюансы организации проводки в ретростиле. Ее можно проложить в деревянном загородном доме, и современной каменной многоэтажке.

Главное отличие от традиционных способов укладки — нет возможности откатить назад и все переделать. Если вы неправильно протянули кабель в бетонной стене — штробим заново, штукатурим и клеим обои. На деревянной стене так не получится. Любой вкрученный шуруп должен остаться там навсегда, иначе дыру ничем не замажешь. Поэтому перед началом работ по монтажу, необходимо с особой тщательностью распланировать укладку, и разметить трассы проводов.

Разумеется, любая электропроводка организуется с перспективой развития. Поэтому поговорка «Семь раз отмерь — один отрежь!» — в нашем случае особенно актуальна.

Видео по теме

Ретро проводка в деревянном доме

В последнее время ретро проводка приобрела необычайную популярность. Все больше людей выбирают этот способ организации домашней электросети для своих квартир, загородных домов и коттеджей. Такая электропроводка “под старину” достаточно проста в монтаже: провод прокладывается поверх стен и потолка и крепится на фарфоровых изоляторах. А если это деревянный дом и построен он из оцилиндрованного бревна, то такая ретро проводка не только максимально подчеркнет стиль “Ретро” в доме, но и будет крайне экономически выгодна.

Предлагаем Вам на примере коттеджа, расположенного в Можайском районе, посмотреть выполненный электромонтаж ретро проводкой  дома из оцилиндрованного бревна.

Планировка данного деревянного дома является классической: на первом этаже находится гостиная с камином, кухня-столовая и кабинет. Второй этаж отведён под хозяйскую и гостевые спальни. В помещении гостиной расположен большой угловой диван, а в центре внимания находится большой камин, который особенно стильно смотрится на фоне деревянной стены.

Зона кухни-столовой объединена в единое пространство, с большими окнами и кухонной мебелью, созданной по эскизам рисункам дизайнера проекта.

Кабинет выполнен в колониальном стиле, с большими книжными шкафами, подразумевающими наличие большой библиотеки и удобным рабочим местом, располагающим к плодотворной работе.

Из просторного помещения холла, куда выходят все помещения, на второй этаж ведёт винтовая лестница с дубовыми поручнями и ступенями. Техническая зона помещения и прихожая отделена стеклянной перегородкой от остальных помещений первого этажа.

Разнообразные по формам светильники и бра используются как зональные источники света, создавая в помещениях определённые световые композиции. Решение по использованию электропроводки на изоляторах «под старину» оказалось совершенно оправдано, и послужило прекрасным примером использования открытой электропроводки в деревянных домах. Установка фарфоровых выключателей и розеток под «ретро» является так же дополнительным декоративным элементом.

Более подробно рассмотреть выполненный проект ретро проводки в данном доме Вы можете в разделе Фотогалереи Ретро электропроводка в деревянном доме Можайский район.

Компания Электромонтаж-ST быстро, качественно и с гарантией выполнит полный электромонтаж Вашего дома ретро проводом.

Материалы, близкие по теме:

Винтажная электропроводка под старину в деревянном доме, выбор и монтаж

Интерес к ретро стилям дизайна одежды, зданий, технических сооружений и транспортных средств существует постоянно. Для одних это воспоминания о детстве или юности, для более молодых – возможность ощутить аромат прошедшей эпохи, где всё было по-другому.

Вряд ли в начале или середине прошлого века кому-нибудь могло прийти в голову, что привычная электрическая проводка, проложенная по поверхности стен и потолков помещений и закреплённая с помощью фарфоровых роликов, когда-то может стать объектом чуть ли не художественного интереса.

Ретро проводка, иногда называемая электропроводкой в стиле винтаж, о которой пойдёт речь, представляет собой открытый тип проводки, прокладываемой внутри помещения. Как правило, данный вид проводки выполняется двумя одножильными проводами.

При монтаже такой электропроводки обычно использовался медный гибкий проводник, жила которого состояла из тонких проволок.

Изоляция проводника была двойной, вначале шёл слой резины, после чего размещалась тканевая оплётка. При прокладке проводки жилы скручивались между собой и крепились на заранее установленные фарфоровые ролики.

Крепление проводки осуществлялось за счёт помещения проводников в специальный паз ролика с дальнейшим его обхватом при последующем скручивании.

В результате, электрическая проводка размещалась на расстоянии порядка 1 см от стены или потолка, соприкасаясь только с монтажными роликами.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРОВОДКИ ПОД СТАРИНУ

Такая конструкция внутренней проводки проектировалась в то время, когда большинство домов были деревянными. Подобный способ монтажа проводов на деревянных поверхностях является оптимальным с точки зрения минимизации пожарной опасности.

Резюмируя, можно отметить, что описываемый способ монтажа электропроводки, именуемый ныне «ретро», имел следующие преимущества:

• отсутствие непосредственного контакта с деревянными поверхностями стен и потолков, которое снижает опасность возгорания;
• наилучшие условия для охлаждения проводов в процессе эксплуатации;
• возможность лёгкого обнаружения повреждения проводки и быстрого её ремонта.

Главным недостатком наружной электропроводки на роликах всегда считалось то, что она портит интерьер помещения. Однако теперь, похоже, данный пунктик поменял знак с минуса на плюс. Наиболее естественно ретро электропроводка смотрится на деревянных стенах или панелях, имитирующих натуральное дерево.

Сегодня производители, подстраиваясь под запросы «гурманов» старины, предлагают различные декоративные варианты проводов, имитирующих изделия прошлого века. Понятно, что цены на такую продукцию заметно выше, чем на обычные провода массового производства без имитации ретро.

С другой стороны, качество современных изоляционных материалов позволяет достичь более высокой термостойкости и длительности срока службы проводов.

Так, если при производстве проводов в прошлом веке, как уже было сказано, использовалась изоляция из резины и тканевой хлопчатобумажной оплётки, то сегодня в качестве внутреннего слоя изоляции применяется поливинилхлорид.

Что касается наружного слоя, играющего главную роль в имитации проводки под старину, можно выбрать различные варианты:

• хлопчатобумажная тканевая оплётка пёстрой или однотонной окраски, пропитанная специальным лаком для усиления декоративного эффекта;
• оплётка, выполненная из шёлковых нитей с различными вариантами пропитки;
• плетёное покрытие из стекловолокна.

Трудно сказать, какой вариант электропроводки окажется дешевле в каждом конкретном месте, так как цена на товар такого рода не всегда имеет функциональную связь с его потребительскими качествами, но с чисто технической точки зрения, стекловолокно наиболее термостойко и не требует никакой обработки для снижения горючести.

Разумеется, приобретая провод для монтажа проводки в ретро стиле, покупатель будет ориентироваться в первую очередь на её внешний вид и соответствие интерьеру.

В этом плане продукция предприятий, специализирующихся на выпуске электрики под старину весьма разнообразна. Возможен выбор проводов, роликов, выключателей розеток, соединительных коробок разнообразных оттенков и рисунков.

Учитывая высокую стоимость декоративной электропроводки в стиле ретро, при планировании монтажа электропроводки под старину, можно добиться существенной экономии средств, выполнив основную часть разводки обычным кабелем.

Необходимо выделить ту часть электропроводки, располагающейся на наиболее видных местах и должна выглядеть как проводка винтажная.

Целесообразно электропроводку в стиле ретро использовать для обвязки выключателей, подвода питания к люстрам и бра, питания электрических розеток, предназначенных для подключения электроприборов сравнительно небольшой мощности. Дело в том, что монтировать таким образом провода, имеющие сечение более 2,5мм² затруднительно, и выглядят они не очень аккуратно.

Поэтому, питание электроприборов, номинальная мощность которых требует прокладки кабелей сечением 4мм² и более, лучше осуществлять обычным кабелем с использованием скрытой прокладки электропроводки. При этом можно размещать провода в трубах или специальных кабельных каналах.

Кроме проводов и монтажных роликов, требуется приобретение электроустановочных изделий – выключателей, розеток. К сожалению, цены на такие ретро изделия также достаточно велики.

ОСОБЕННОСТИ МОНТАЖА ПРОВОДКИ ПОД СТАРИНУ

Монтаж ретро проводки, как и электропроводки любого другого типа, начинается с эскизирования плана будущей проводной разводки и мест монтажа электроустановочных изделий.

После составления эскизного плана, нужно произвести разметку трасс проводки на стенах и потолке. При трассировке отмечается место установки каждого ролика для крепления провода, а также других компонентов.

Учитывая декоративный характер проводной разводки, к вопросу разметки и дальнейшего монтажа следует отнестись с особой аккуратностью.

Трассы прокладки проводов должны быть безупречно ровными, со строгим соблюдением горизонтальности и вертикальности отдельных её участков. Для этой цели рекомендуется использовать лазерный уровень.

Расстояния между роликами выполняются одинаковыми, чаще всего их принимают равными 50 см. Расстояние от выключателя или розетки до первого ролика обычно составляет 5 см.

Способ крепления роликов к стенам или потолку зависит от того, из какого материала они сделаны.

Крепление к деревянным поверхностям осуществляется шурупами – саморезами соответствующих размеров. В местах креплений предварительно просверливаются отверстия, диаметром несколько меньшим диаметра резьбовой части шурупа.

От точности расположения отверстий зависит, насколько ровно будет выглядеть трасса будущей проводки.

Электропроводку, закреплённую на роликах можно прокладывать также в помещениях с кирпичными или бетонными стенами и потолками.

В этом случае удобней всего воспользоваться дюбель – гвоздями. После разметки трасс проводов, в местах установки роликов перфоратором проделываются отверстия требуемого диаметра, в которые вставляются втулки дюбель – гвоздей.

С такой же аккуратностью нужно отнестись к установке выключателей и розеток. Поскольку все они накладные, их установка производится на специальные плашки, также выполненные в декоративном стиле.

При монтаже провода нужно обеспечивать хорошую его натяжку, иначе, трасса ретро электропроводки может выглядеть неаккуратно из-за провисов и изгибов ненатянутой проводки.

  *  *  *

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Особенности и правила монтажа ретро-провода в деревянном доме

К монтажу электропроводки в деревянном доме нужно подходить с особым вниманием. Повышенная пожарная опасность строения заставляет задуматься о том, какой тип проводки лучше выбрать! Если на этапе проектирования и строительства не была заложена проводка скрытого монтажа в металлических трубах, то однозначно единственный приемлемый безопасный вариант — наружная проводка. А чтобы интерьер деревянного дома не пострадал от вида кабеля или пластик на стенах, рекомендуем остановиться на ретро-проводке.

Основные правила монтажа

Монтаж стилизованной под ретро стиль электропроводки не отличается от обычной. Разница только в том, что еще на этапе составления плана расположения элементов проводки нужно определиться с цветом кабеля и его сечения, типом розеток и выключателей как важных элементов дизайна интерьера.

• Расположение всех элементов нужно отметить прямо на стене, так же, как и линию (трассу) прокладки витого провода.
• В точках, где условные линии прокладки провода будут сходиться, нужно разместить распределительные коробки.
• Необходимо соблюдать минимальное расстояние между элементами: от розетки или выключателя до оконных и дверных проемов — 10 см, от проводки до газо-, водопровода и системы отопления — 30 см. Расстояние от крайнего изолятора до выключателя или розетки рекомендуется делать так же 30 см.
• Изоляторы устанавливают на расстоянии до 40 см между собой. В бревенчатых домах их монтируют в каждый второй венец.
• Если деревянный дом новый, при монтаже провод нужно натягивать, чтобы потом он не оказался провисшим. После того, как дом пройдет этап усадки — витые провода рекомендуется перетянуть по новой, подтянуть до состояния «натянутой струны»

Инструктаж

После тщательного планирования можно переходить к электромонтажным работам, этапы:

• Монтаж керамических или пластиковых изоляторов с нужным интервалом на саморезы, по обозначенным ранее трассам прокладки кабеля.
• Монтаж розеток, выключателей, распределительных коробок в соответствии с разметкой электроточек.
• На закрепленные изоляторы прокладывается витой провод. Он не должен касаться стен. Минимальное расстояние между ним и поверхностью стены должно составлять 10 мм.
• Для пропуска кабеля сквозь стену, с заранее просверленными отверстиями, используют медную или керамическую трубку. С наружной стороны отверстия декорируют специальными втулками — керамическими проходами для стен.
• Провода подключают к розеткам, лампам, выключателям, в распределительных коробках коммутируют соединения винтовыми клеммами или методом пайки. Последний вариант более трудоемкий, но является предпочтительным и безопасным.

Когда монтаж будет закончен, нужно осмотреть проводку на правильность соединения каждого участка. Затем с помощью мультиметра нужно замерить сопротивление в цепи. Также перед монтажом электропроводки в деревянном доме стоит обратить внимание на правильный выбор вводного автоматического выключателя. Если питание трехфазное, он должен быть трехполюсным. Если однофазное — выбирают одно-или двухполюсный выключатель. Его номинал должен быть таким, чтобы разрывать цепь при максимальной нагрузке во избежание возникновения короткого замыкания.

Выбор в пользу наружной стилизованной проводки стоит сделать не только из-за внешней эстетики, но и простоты монтажа, ухода за кабелем. Всегда можно контролировать состояние электропроводки, не допуская возникновения аварийной ситуации. Демонтаж или замена какого-либо участка провода происходит без ущерба для интерьера деревянного дома.

Источник: ТОРГОВЫЙ ДОМ ДЕКОРАТИВНОЙ ЭЛЕКТРИКИ

красивые винтажные розетки и выключатели + фото

Автор Елена Давыдова На чтение 11 мин. Просмотров 1k. Опубликовано 30.01.2019

В настоящее время многие дизайнеры ищут новые приёмы и методы обустройства деревянного дома. В том числе стиль интерьеру придаст и необычная проводка-ретро. Все деревянные конструкции считаются легковоспламеняемыми, поэтому многие специалисты советуют проводить в них именно открытую проводку. Но так как большое количество проводов может испортить интерьер, то необходимо хорошо изучить данный вопрос и разобраться с традиционными схемами.

Устройство декоративной проводки ретро

На первый взгляд сделать винтажную проводку не составляет труда, так как нет необходимости штробить стены, а особенно, если мы делаем её в доме из бревна, где полностью отсутствуют внутренняя облицовка стен и потолков.

Красивая ретро-проводка в современном деревянном доме

Такая проводка монтировалась ещё в начале прошлого века и выполнялась с помощью нескольких одножильных проводов, где волокна были скручены по спирали.

Раньше не было специальных разветвительных коробок и поэтому все точки прокладки проводов осуществлялись на керамических или более дорогих фарфоровых изоляционных роликах. Для того чтобы отдельные волокна не были видны, мастера прятали их под специальной оплёткой.

Белая ретро-проводка на кирпичной стене интерьера в стиле Лофт

Естественно, такой способ в современных домах будет небезопасным и неэстетичным, поэтому специалисты предлагают своим клиентам установку проводки а-ля «ретро», которая располагается на стенах и потолке.

Для того чтобы провода имели эстетичный вид производители покрывают их специальным материалом.

Обычно для создания красивого ретро-стиля производители используют шелковую оплётку различных цветов в зависимости от цвета стен деревянного дома и задумки дизайнера. Перед установкой такой проводки её обрабатывают специальными негорючими составами. Медные провода для создания винтажной проводки могут быть сечением 0,5–2,5 миллиметра. Иногда для большего эффекта специалисты используют специальные инженерные трубы.

Декоративные провода и выключатели для монтажа красивой винтажной проводки в деревянном доме

Также к кабелям в комплекте производители предлагают винтажные розетки, выключатели и другие устройства в своём собственном стиле.

Деревянные дома достаточно специфичны, так как не всегда в них делают внутренние облицовочные работы, что существенно усложняет прокладку кабеля внутри стен. Для того чтобы не портить внешний вид интерьера специалисты рекомендуют часть проводки делать наружной, то есть в винтажном стиле.

Ретро-розетки и выключатели для винтажной проводки в доме

Этот момент обусловлен ещё и тем, что распределительные короба не могут плотно прилегать к стене, а крепёжные скобы использовать запрещается.

Виды проводки «под старину»

Существует несколько различных видов проводки «под старину», которые сегодня пользуются большой популярностью среди владельцев срубов.

1. Проводка в ретро — стиле с применением старинных роликов. Сегодня мы можем увидеть такой тип проводки в срубах и обычных домах, которые были построены в период 1920–1940 годов и не подвергались капитальному ремонту.
2. Устройство проводки из кабелей специального типа. Это могут быть перекрученные и стилизованные под старину провода.

В настоящее время отечественные и зарубежные производители предлагают не только провода для создания красивой винтажной проводки, но и все дополнительные элементы к ней: изоляторы, коробки для разветвления, розетки и выключатели. Сегодня самым большим спросом пользуется проводка российской марки «Гусев», а также зарубежных производителей Bironi, Salvador, Villaris.

Стилизация ретро-проводов и изолирующих роликов марки Villaris

Первый слой такой проводки изготовлен из винила, а второй производится из хлопковой или шелковой ткани, которая пропитана специальным огнеупорным составом. Также производители предлагают провода в обвязке из стекловолокна.

Плюсы и минусы электропроводки в стиле ретро

Перед тем как принять решение по созданию такой проводки в своём доме, необходимо ознакомиться с её преимуществами и недостатками, так как это очень важно для будущей эксплуатации всех электроприборов.

Преимущества

• Оригинальный и необычный внешний вид.
• Большой выбор цветов.
• Простота монтажа проводов.
• Соответствие всем нормам безопасности.
• Доступ для корректировки и обслуживания.
• Нет необходимости штробления стен.
• Возможность создания винтажного стиля в деревянном доме.

Недостатки

• Высокая стоимость (особенно, если приобретать провода и другие детали зарубежных производителей).
• Ограниченность условий использования. Так как сечение провода не более 2,5 миллиметров, то подключать к такой проводке мощные электроприборы, такие как варочная панель, микроволновая печь и другие не представляется возможным. Она просто не выдержит высоких нагрузок тока.
• Совместно с ретро-проводкой придётся монтировать обычную, для того чтобы можно было подключить любые электроприборы.
• Необходимость привлечения специалистов для создания сложной системы кабелей в доме из дерева.

Монтаж винтажной проводки в доме

Мы подошли к самому важному вопросу — монтажу винтажной проводки. Главное, следовать всем указанным инструкциям и правильно создать проектировку будущей разводки, так чтобы она могла не только в полной мере выполнять свои функции, но и быть эстетически привлекательной.

Мы не сможем провести наружный кабель во всём деревянном доме, поэтому вводить систему придётся с использованием проводов большего сечения. Это предусмотрено нормами безопасности. Для электрического питания плиты и котла используют специальные кабельные короба или трубы небольшого диаметра.

Инженерные трубы для монтажа ретро-проводки в доме

Провода разных марок монтируются от щитка далее к распределительным кабелям, а затем укладываются в негорючий защитный короб, который предусмотрен для них по своим размерам и параметрам.

Керамический распределительный короб для ретро-проводки

При покупке винтажных проводов необходимо убедиться в качестве выполнения оплётки и её соответствию всем нормативным стандартам. Очень важно узнать информацию о степени возгораемости кабелей и выделению ними дыма. Класс открытой проводки имеет маркировку «НГ».

Кабель марки НГ для монтажа ретро-проводки

Процесс проектирования

В самом начале надо определить, где должны располагаться в помещении все выключатели, розетки, а также различные приборы освещения и затем начертить предварительную схему будущей проводки.

Для того чтобы впоследствии выключатель или розетку не перекрывала мебель, необходимо точно определиться с её расстановкой.

Мы предлагаем две типовые схемы создания проводки в одной комнате, ванной, прихожей и кухне.

Схема ретро-проводки в деревянном доме

Второй вариант схемы предназначен для монтажа наружной проводки в зале, прихожей, ванной комнате, санузле, кухне.

Вторая схема создания ретро-проводки

Для правильного расчёта необходимо выполнить такие предварительные проектировочные работы:

• Определиться с количеством розеток, выключателей и коробок для распределения.
• Рассчитать высоту крепления всех устройств и способ их подсоединения.
• Разметить места установки всех приборов освещения. Перед тем как рассчитывать длину провода, необходимо учесть высоту потолка. Если он опускаться не будет, то нам необходимо будет сделать запас около 20 см, а если мы будем его опускать, то запас составит примерно 50 см.

Так как наша электропроводка будет винтажного типа, то придётся использовать провода с различным сечением для того, чтобы можно было подключать различные электроприборы.

• Для освещения нам понадобятся провода 3*1,5 мм.
• Для подключения розеток — 3*2,5 мм.
• Более мощные приборы потребуют создания обычной проводки с кабелями сечением около 3*4 мм. Поэтому приобретать придётся все кабели отдельно.
• В конце суммарное количество всех проводов нам надо будет умножить на 1,1 или 1,2. Это необходимо для того, чтобы в будущем нам точно хватило кабеля и не пришлось докупать и монтировать кусками.

Так как для создания винтажной проводки мы не сможем использовать провода с большим сечением, то придётся всё-таки в некоторых местах делать обычную проводку.

Расчёт материалов

Для того чтобы правильно рассчитать метраж провода необходимо воспользоваться лазерным устройством, которое поможет правильно проложить трассы по самому удобному и кратчайшему пути.

Принцип работы лазерного уровня для разметки стен и потолков

Также надо просчитать количество изоляторов, которые должны быть проложены через каждый 40 или 50 сантиметров провода. Так, например, если вы рассчитали, что на весь дом вам понадобится 100 метров провода, то умножаем это число на 2 и получаем 200 штук изоляторов.

Простой способ расчёта материалов

Некоторые люди предпочитают пользоваться более простым методом расчёта материалов. Даже некоторые специалисты применяют на практике этот несложный способ, так как по опыту знают, сколько надо покупать метров кабеля для помещений, определённого объёма.

• Для того чтобы быстро рассчитать метраж необходимо знать площадь всех помещений дома. Затем мы суммарную цифру умножаем на «2».
• Но такой расчёт поможет вам узнать метраж только одной определённой линии, а вот, сколько провода необходимо для подключения розеток будет пока неизвестно.
• В этом случае надо приобретать провода в пропорции 1:1,5. Одна часть для проводки света во всех помещениях деревянного дома, а полторы части приходится на розетки. Так, например, если дом имеет площадь в 100 квадратных метров, то необходимо будет купить кабеля 200 метров для обеспечения света и 300 метров для розеток.
• Также нам необходимо выбрать накладные розетки, которые будут соответствовать всем мерам безопасности. Под каждую розетку надо укладывать специальную подложку, которая послужит защитным барьером от нагрева.

Выключатели необходимо приобретать поворотные или тумблерные. Они смогут прекрасно подчеркнуть весь дизайн интерьера с винтажной проводкой.

Монтажные коробки можно выбрать любые. Главное — это правильно подобрать нужную форму и цвет.

Монтаж проводов, накладных выключателей и розеток в деревянном доме

1. Для начала нам необходимо перенести все горизонтальные и вертикальные линии на стены. Специалисты рекомендуют использовать лазерный уровень, чтобы проводка получилась красивой и ровной.Делаем разметку на стенах деревянного дома для прокладки ретро-проводки
2. Вдоль всей размеченной трассы мы крепим изоляторы из керамики или фарфора на расстоянии друг от друга около 50 сантиметров.Крепление роликов для ретро-проводки на расстоянии 50 см друг от друга
3. Расстояние между розеткой или выключателем и начальным роликом должно быть не меньше 5 сантиметров. Изоляторы крепим саморезами по дереву.Схема монтажа ретро-проводки по комнате
4. В соответствии с разработанной схемой монтируем розетки и выключатели с подложками, а также распределительные коробки.Прикручиваем розетку для ретро-проводки
5. После того как мы прикрепили все изоляторы, установили розетки и выключатели нам необходимо протянуть провода между ними. Провода мы соединяем между собой пайкой или клеммами. Скручивать их в домах из дерева специалисты не рекомендуют, так как это не соответствует мерам безопасности.монтаж ретро-проводки с установкой распределительных коробов
6. Кабели мы натягиваем так, чтобы расстояние между ними и стеной было не меньше одного сантиметра в соответствии со стандартами ПУЭ. На потолке проводку монтируем также как и на стенах.
7. После того как мы закончили все работы по протяжке проводов проверяем правильность подключения и замеряем сопротивление специальным устройством мультиметром. Если все сделано правильно, то можно включать автоматы и пользоваться электроэнергией.Щиток в деревянном доме для подключения наружной проводки

Совет: как можно сэкономить на старинной проводке

Кабели для создания винтажной проводки достаточно дорогие и по своей стоимости превышают даже негорючие материалы типа ВВГнг, которые предназначены для монтажа в деревянных строениях.

Для экономии мы можем провести от щитка определённое количество проводов в специальной инженерной трубе или гофре. Это можно сделать под полом или в техническом плинтусе. Там, где начинаются ответвления кабелей к розеткам и выключателям можно сделать провода под ретро — стиль.

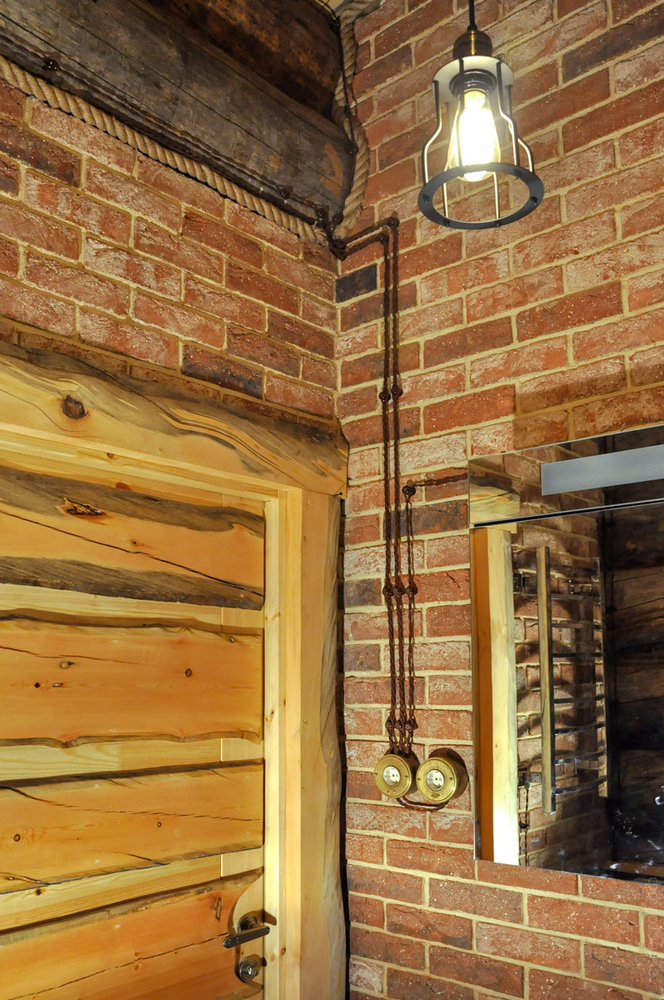

Декоративная ретро-проводка в интерьере

Таким образом, не будет необходимости приобретать дорогостоящие провода для всего дома, и в то же время вы сможете создать настоящий винтажный декор.

Видео: как сделать красивую старинную проводку

Если придерживаться всех правил монтажа проводки в стиле ретро, то можно сделать её в своём доме без привлечения специалистов. Главное — это быть очень внимательным и соблюдать все меры безопасности. Также очень важно приобрести качественные провода, розетки, изоляторы и выключатели. Вы сможете создать действительно необычный ретро-интерьер с красивой проводкой, винтажными светильниками и лампами.

Оцените статью: Поделитесь с друзьями!

Ретро проводка в деревянном доме своими руками (фото, видео)

Человеку всегда было свойственно стремиться к чему-то новому, особенно при обустройстве своего жилища. Прогресс постоянно привносит новые отделочные материалы, появляются необычные стили в интерьере. Но со временем все приедается, даже новое и опять хочется чего-нибудь непривычного. Именно поэтому снова в моде винтажные интерьеры и непременный их атрибут – ретро проводка. Хотите узнать, как с помощью современных материалов воссоздать у себя дома обстановку прошлых лет?

Что такое ретро проводка?

По сути дела, это способ прокладки силовых кабелей в жилых помещениях. Характерные черты этого метода – скрученные между собой одножильные провода, которые крепятся прямо на стены и потолок при помощи специальных роликов (изоляторов).

Следует отметить, что во времена наших дедушек и бабушек таким образом проводку монтировали повсюду. Это были невзрачные провода и простенькие изоляторы. Но кто тогда думал об эстетической привлекательности, главное, чтобы работало.

В наше время все кардинально изменилось: изготавливаются разнообразные провода, изоляторы, выключатели всевозможных цветов, форм и размеров. Но по причине «новизны» электропроводка в стиле ретро сейчас является символом роскоши, так как расценки на комплектующие пока еще «кусаются». Далее мы поподробнее остановимся на этих и других нюансах.

Основные элементы ретро проводки

Чтобы иметь четкое представление, о чем идет речь, давайте рассмотрим каждую из составляющих отдельно:

• Провода. Для производства современных ретро кабелей используется медная проволока, сечением от 0,75 до 2,5 мм. Сначала она покрывается слоем ПВХ, а затем материалом (хлопок, шелк), пропитанным негорючим раствором. Встречаются варианты с покрытием из стекловолокна.
• Изоляторы. Они представляют собой маленькие ролики, с отверстием для крепления посередине. После установки на них нанизывается будущая проводка. Изготавливаются ролики в основном из керамики (фарфора), поэтому стоят недешево. Существуют также недорогие пластмассовые изделия, но вешать на них силовые провода нежелательно.
• Выключатели, розетки, монтажные коробки. Было бы глупо создавать интерьер под старину, используя обычные электроустановочные изделия. Поэтому производители выпускают специальные серии электротоваров в старинном дизайне.

Как видите, при наличии денег современная индустрия готова предложить все, что душе угодно.

Сфера применения

Чаще всего,наружная проводка находит применение в деревянных домах. В таких помещениях нельзя скрывать кабели в стены, поэтому ретро проводка вполне уместна.Тем более что ретро проводка в деревянном доме смотрится более эффектно, по сравнению с обычной, плюс гораздо проще в монтаже.

Но есть смельчаки, которые обустраивают подобный тип электроснабжения в городских квартирах.При правильном подходе даже в бетонных стенах можно создать уютную атмосферу, с помощью стиля ретро.

Помимо электропроводки производители предлагают ретро кабели для стационарных телефонов, интернета, а также телевизионные.

Советы по выбору материала

Для начала нужно определиться с проводами. Существует два варианта получения кабеля:

• Бюджетный. Если расходы на обустройство энергоснабжения ограниченны, можно изготовить провода своими руками. Берете 2 кабеля, скручиваете их при помощи дрели и получается витая проводка. Способ, мягко говоря, не очень щадящий, большой риск того, что вы плюнете на эту затею. Но зато дешево и сердито.

• Классический. Находите интернет-магазин и заказываете нужный материал, предварительно рассчитав количество. Отдавать предпочтение следует тем магазинам, которые могут предоставить сертификаты соответствия. Вы же не хотите оказаться погорельцем из-за некачественных проводов.

Теперь поговорим про изоляторы

• Керамические изоляторы – это самые популярные изделия. Они являются наиболее востребованным типом крепежа ретро проводки, потому что очень надежны при эксплуатации, а также недороги относительно фарфоровых.
• Фарфоровые изоляторы. В принципе фарфор – это разновидность керамики, только отличается большей прозрачностью и прочностью. Поэтому увидев на полке магазина эти два названия, выбирайте любые, они оба отлично подходят для открытой проводки.

Что касается количества, то расчет производится относительно длины провода. Рекомендуется располагать изоляторы через каждые 40–50 см кабеля. Например, вы рассчитали, что на всю проводку понадобится 100 м провода. Делим количество кабеля на два и получаем 200 шт. изоляторов.

Последний момент – выбираем электроустановочные изделия:

• Розетки. По требованиям противопожарной безопасности, они обязательно должны быть накладными. Кроме этого, желательно установить под розетки подложку, она служит защитным барьером от нагрева, а также элементом декора.
• Выключатели. Один главный нюанс при выборе переключателей для ретро проводки, они должны быть поворотные либо в виде тумблеров. Это очень ярко подчеркивает стиль интерьера.
• Монтажные коробки. Тут особых требований нет, главное выбрать подходящую форму и цвет.

Правила монтажа

Перед началом работ приготовьте следующие инструменты:

• Плоскогубцы, кусачки.
• Устройство для резки и зачистки проводов.
• Рулетка, уровень.
• Набор отверток.
• Дрель, сверла.
• Стремянку.

А теперь небольшая пошаговая инструкция по монтажу ретро проводки:

1. Первым делом определяем месторасположение осветительных приборов и розеток.
2. Далее, нужно нарисовать схему подключения всех электроустановочных изделий.
3. Проводим разметку стен, где будет пролегать кабель. Для большей точности, неплохо будет воспользоваться лазерным уровнем.
4. Устанавливаем монтажные коробки в необходимых местах.
5. Монтируем розетки, выключатели, световые приборы.
6. Крепим по разметке изоляторы, при помощи саморезов. Если стены бетонные или кирпичные, то придется сверлить отверстия под дюбели. Следует учитывать, что ролики устанавливаются на расстояние не менее 5 см от розеток, выключателей, коробок.
7. Прокладываем проводку путем нанизывания на изоляторы. Для более плотной посадки рекомендуется надеть термоусаживаемые трубки и закрепить стяжками. При повороте кабеля выдерживаем угол 45 градусов. Для соединения проводов в монтажных коробках используем клемник, никаких скруток!
8. Подключаем все приборы и подаем свет.

На заметку: при составлении схемы расположения накладных розеток и выключателей, учитывайте удобство их использования, а также риск повреждения. Избегайте установки открытой проводки в детских комнатах!

Производители и цены

Сейчас на рынке большинство товаров под старину имеет импортное происхождение. Вот некоторые из них: Aldo Bernardi, Fontini, GI Gambarelli (Италия), Fede (Испания). Они специализируются на производстве винтажных электротоваров. Продукция отличается очень высоким качеством, но и стоимость изделий существенная.

Российские предприятия также налаживают активное производство ретро продукции. Изделия под маркой Salvadorи Bironi не уступают по качеству импортным аналогам, при этом заметно выигрывают по цене.

Преимущества ретро проводки

Из плюсов можно выделить следующие:

• Простота установки.
• Эффектный внешний вид.
• Богатый выбор расцветок.
• Соответствие требованиям безопасности.
• Постоянная доступность для обслуживания или корректировки.

Минус только один – дороговизна, но если поискать, то можно найти изделия эконом класса, которые имеют вполне приемлемое качество.

Заключение

Если вы все же решились сделать ремонт под старину, то примите на «вооружение» наши советы про ретро проводку и другие ретро элементы. Тогда у вас дома воцариться настоящая эпоха начала ХХ века, а гости будут лишь восхищаться необычным интерьером.

Фото ретро проводки в деревянном доме: варианты проводки “под старину”

Ищите фото ретро проводки в деревянном доме? Тогда вам больше пригодится подробное описание монтажа системы электропроводки своими руками специально для деревянного дома.

Поиск фото ретро проводки в деревянном доме сегодня, в эпоху увеличения востребованности экологичных сооружений, не является нонсенсом. Раньше организация системы освещения посредством прокладывания проводов в одну жилу встречалась повсеместно. Теперь находит применение в домах из натуральных бревен, где провести электрику проблематично. Скрученная же проводка в деревянном доме под старину смотрится не только эстетично, но и уместно.

Ретро проводка: особенности и выбор

Внешняя ретро электропроводка в деревянном доме – это кабель открытого типа на скрученных особым образом изоляторах. В 19-20 веках такая система электроосвещения встречалась во всех домах и учреждениях, но постепенно уступила позиции более технологичным решениям. Проводка в стиле ретро в деревянном доме прокладывается по стенам комнат с креплениями для неподвижной фиксации на поверхности. При креплении провода обязательно учитывается следующее предписание пожарной безопасности: от поверхности до кабеля должно соблюдаться расстояние не менее одного сантиметра.

Если рассмотреть фото ретро электропроводки в деревянном доме, то можно увидеть, что наружный слой провода составляет ткань, пропитанная огнеупорными средствами. При желании можно купить ретро электропроводку в деревянном доме, имеющую в качестве второго слоя изоляцию из стекловолокна или шелка. Шелковая изоляция считается наиболее безопасной и износоустойчивой, но цена ретро проводки в деревянном доме такого типа обойдется намного дороже.

Стандартная проводка на изоляторах в деревянном доме имеет сечение кабелей примерно 2,5 мм. Но для розеток, питающих варочную плиту или котел для обогрева дома, требуется подобрать кабели с большим сечением. Кстати, прежде чем браться за монтаж ретро проводки в деревянном доме, требуется подсчитать значение общей нагрузки на сеть. Если нет должного опыта подсчета, то с этим помогут разобраться опытные электрики.

Открытая проводка под старину в деревянном доме может быть выполнена в любой расцветке, поэтому покупатель может подобрать кабели с изоляцией любого оттенка для соответствия интерьеру комнаты.

Интересно! Разнообразие цветовой палитры ретро проводки сказывается на ее цене. К примеру, стоимость ретро проводки в деревянном доме классического серого оттенка значительно меньше, чем для проводки, выполненной в стильной золотистой расцветке.

С видами выключателей света, в том числе и декоративными, можно ознакомиться здесь. Пошаговая инструкция по самостоятельному подключению выключателей освещения приведена здесь.

Как организовать систему ретро электрообеспечения?

Электропроводка под старину в деревянном доме разводится после осуществления отделочных работ, когда комнаты уже готовы к эксплуатации, а древесина покрыта лаком. Для разводки понадобится наличие таких составляющих, как:

• подобранные кабели нужного диаметра сечения;
• розетки и выключатели обязательно накладного типа;
• распределительные коробки;
• изоляторы и крепежи к ним с учетом длины роликов (при этом шурупы должны иметь такую длину, чтобы надежно фиксировать провод на поверхности потолка или стены).

Монтаж ретро проводки своими руками производится в несколько этапов, среди которых:

1. Тщательное планирование мест, где будет размещаться наружная ретро проводка в деревянном доме. Следует продумать места размещения розеток, выключателей и будущих осветительных приборов. Чтобы открытая проводка в деревянном доме ретро не была повреждена домашними питомцами и при неосторожном обращении, размещать систему следует как можно выше. Наиболее безопасный способ – монтаж ретро электропроводки под потолком;

Чтобы ретро проводка в деревянном доме своими руками имела профессиональное расположение, необходимо на стенах наметить (например, мелом) трассу пролегания кабелей.

2. Крепление в намеченных местах роликов, монтажных коробок и проведение распайки проводов. В специализированных магазинах можно подобрать детали для монтажа, например, как на известных фото винтажной проводки в деревянном доме в журналах;

3. На завершающем этапе производится измерение сопротивления кабелей и испытание организованной системы.

Все эти этапы помогут провести монтаж электрической проводки в стиле ретро своими силами.

Прочтите также:
– Дистанционный выключатель света с пультом
– Подключение проходного выключателя: инструкция и схема
– Как подключить проходной выключатель?
– Какой провод использовать для проводки в доме?
– Замена проводки в квартире
– Электросчетчик Меркурий 201

←Вернуться

Ожидайте этих электрических проблем, если вы живете в старом доме

Переехать в старый дом с целью «отремонтировать» – мечта многих людей. Со старым домом вы получаете выгоду от строительства старого света. Некоторые дома в Хьюстоне стояли десятилетиями и даже были построены вручную, и это то, чего нельзя назвать ценой. Но как бы красиво дом не выглядел снаружи, он нуждается в полной переделке внутри.

Электромонтажные работы очень сложны.Знаете ли вы, что правила проведения электромонтажных работ обновляются каждые три года? Каждый раз, когда код обновляется, что-то в вашей электрической системе больше не соответствует последним стандартам. И, если ваш дом был построен в 1980-х годах или раньше, и его электрическая система не была модернизирована, вы, вероятно, испытываете свою долю проблем. Читайте дальше, чтобы узнать об общих проблемах с электричеством, с которыми сталкиваются старые дома, и вы будете знать, что делать, если они случатся с вами.

Проводка с ударом в спину

Каждая электрическая розетка и выключатель в доме имеет клеммы на задней стороне, которые используются для крепления различных проводов к розетке.Во многих старых домах провода обычно «протыкают» к розетке вместо того, чтобы должным образом оборачивать каждую клемму.

«Если вы посмотрите на выключатель и повернете его, то увидите там отверстия, через которые можно проткнуть провода, чтобы они вошли в контакт и удерживали», – сказал Дэвид Флойд, менеджер по электротехнике John Moore Services. «Также есть две клеммы, так что провода можно обернуть вокруг них и закрепить на месте. Часто в старых домах провода только протыкают, а не наматывают на клеммы.Это более быстрый способ выполнить электромонтажные работы, но этого делать не следует, потому что провода могут легко отсоединиться и стать причиной возгорания ».

Электропроводка ручки и трубки

Если ваш дом был построен в 30-х, 40-х, 50-х годах или раньше и не обновлялся, скорее всего, в нем есть система проводки с ручкой и трубкой. Основная цель этой системы – предотвратить возгорание горячих проводов. Чтобы провода не нагревались и не подходили слишком близко к деревянным стропилам, электрики просверливали отверстие в стропилах, устанавливали фарфоровый кожух через дерево и помещали провода внутри кожуха.По мере того, как провода нагреваются, фарфор также нагревается, но недостаточно, чтобы нагреть стропила и разжечь огонь.

«Если в вашем доме есть ручная и трубчатая проводка, необходимо заменить всю систему электропроводки. Большинство электриков не подключают новую проводку к ручке и трубке, потому что, делая это, они создают помехи », – сказал Флойд. «Системы электропроводки разные, и этого делать нельзя. Это все равно, что приготовить омлет из 3-х хороших и 2-х плохих яиц – ничего хорошего не получится “.

По словам Флойда, переустановка проводки в старых домах будет дорогостоящей.В новых домах стены сделаны из гипсокартона, тогда как в старых домах используется штукатурка и есть большие деревянные рейки, из-за которых сложно отстать и начать процесс повторной проводки. Из-за стоимости важно, чтобы вы наняли уважаемого, лицензированного и опытного электрика, который сможет правильно выполнить работу.

Неправильное заземление

Многие старые дома построены с использованием двухпроводной системы вместо трех. Это означает, что вместо их выходных отверстий с тремя отверстиями у них всего два.Несколько лет назад это было очень распространено, но сегодня большинство предметов, для которых требуется электрическая розетка, сделаны с трехконтактным шнуром и не будут работать со старой системой.

«Мы часто видим, что в старых домах люди пытаются исправить свою двухпроводную систему самостоятельно», – сказал Флойд. «У каждого устройства должно быть собственное заземление, и если люди попытаются добавить свое собственное заземление к своей двухпроводной системе, они создадут больше проблем, прокладывая альтернативные пути к земле».

В каждом доме должен быть только один путь к заземлению, таким образом, все подсоединяется к одной и той же сети, а затем вместе соединяется с заземляющим стержнем, который находится в 8 футах под двором.Если к трубе привязан другой провод, ведущий к заземляющему стержню, то образовались два пути, что очень опасно. Наличие двух или более проводов к земле приводит к короткому замыканию и поражению электрическим током.

«Со старыми домами мы обычно сталкиваемся со слоями проблем», – сказал Флойд. «Дом, вероятно, проходит через 2 или 3 человека, которые все делали с ним разные вещи. Тот факт, что вы не перепрограммировали свой дом, чтобы у вас было два альтернативных пути к заземлению, не означает, что этого не сделал кто-то другой.Вот почему так важно, чтобы ваша электрическая система была проверена профессионалом, который знает, что делает ».

Электромонтажные работы сложны, и если вы живете в старом доме и делаете ремонт самостоятельно, вы можете легко получить травму. Важно нанять надежную и сертифицированную компанию, которая поможет вам с электрическими проблемами, чтобы вам не пришлось беспокоиться о том, что работа будет выполнена неправильно. Если ваш дом старый или у вас возникли проблемы с электричеством, позвоните специалистам John Moore Services и сделайте все правильно.

10 советов по ремонту старого дома

Компьютеры, блендеры, телевизоры и даже холодильники – ничего из этого не существовало, когда были построены и впервые подключены провода. Поэтому обновление электрических систем – важная задача для многих старых домов. Однако попытки обновить электрические системы часто могут привести к повреждению исторических зданий.

Беседы с ведущими электриками предоставили нам список шагов, которые необходимо предпринять, чтобы сделать ремонт проводки более плавным, с меньшим количеством дырок в стенах, полах и потолках – или, не дай бог, в несущей балке.

Старые дома часто нуждаются в обновлении электрических систем; дом автора 1903 года не стал исключением. Следуйте этим советам, чтобы не нанести чрезмерного или непоправимого ущерба вашему зданию.

Джон Криспин

Шаги по безопасному ремонту вашего дома

Проведите «электрическую инвентаризацию»

Создание списка всех устройств, которые вы будете использовать дома, и где. Ваша электрическая система должна соответствовать вашим потребностям; определение того, где и как вы будете использовать электроэнергию, упрощает определение параметров работы.

Англо-японская паутина загорается при включении старинного комбинированного газо-электрического потолочного светильника.

William Wright

Ознакомьтесь с местными правилами и разрешениями на выезд

Коды

устанавливают стандарты для всего, от количества розеток в каждой комнате до типа проводов, которые вы будете использовать. Неполучение разрешений может привести к тому, что законченные работы придется снести.

Решите, хотите ли вы использовать только электричество или данные, пожарную безопасность и безопасность.

Современная проводка – это не просто электричество, а беспроводные системы становятся все дешевле и изощреннее.

Используйте свой список для создания подробного плана действий

После того, как вы сделаете свое первоначальное домашнее задание, сядьте и составьте список, в котором основное внимание уделяется тому, что вы хотите сделать, и когда вы хотите его завершить; список должен быть основой ваших взаимоотношений с электриком.

Панели выключателя с беспорядочно старыми проводами (вверху) должны быть тщательно проверены электриком на наличие неповрежденных покрытий, следов ожогов или признаков дугового разрушения, а также прочных соединений.

Джон Робертс / Предоставлено Perfect Electric Services, Inc

Наблюдать за существующей инфраструктурой

Чтобы избежать повреждений, необходимо убедиться, что никто не пробивает дыры в водопроводе или существующей проводке.Такая осведомленность должна быть главным приоритетом при любой работе по замене проводки. «Спрашивай дважды, один раз пробуй» – одно из исторических кредо электрика – слова, которым нужно жить.

Всегда записывать, но оставлять гибкость

Сюрпризы неизменно появляются, особенно когда вы копаете глубоко в конструкции здания.

Найдите электрика, который знает и разбирается в старых зданиях

Работа в старых зданиях – сложный, ответственный и трудный процесс.

Сделать снос и реконструкцию неотъемлемой частью работы

Если устранение ущерба, нанесенного при изменении проводки, не находится в верхней части вашего списка или не находится рядом с ним, вы просите о проблемах.Очистка и восстановление должны быть такими же важными, как и сама проводка.

Стремитесь к «домашним пробегам» для ключевых участков и бытовых приборов – это когда провод идет прямо от автоматического выключателя к розетке, без других устройств на этом выключателе.

Это может снизить нагрузку на энергосистему и свести к минимуму срабатывание выключателей. Кроме того, важно отслеживать, какие области питаются к каким выключателям, если задействовано более одной розетки. Создание «сбалансированной» системы облегчит жизнь по мере увеличения нагрузки и использования новой проводки.

Добавьте выключатели и пластины в исторический облик дома.

Многие компании предлагают оборудование, которое соответствует внешнему виду и ощущениям практически любой эпохи, обеспечивая при этом гораздо больший запас прочности, чем у старого оборудования.

Новые системы электропроводки часто можно прокладывать рядом со старыми – как в этом старинном доме, который был успешно отремонтирован, с новой коробкой, размещенной рядом с ныне несуществующими керамическими ручками на потолке подвала.

Питер Минс

Современные требования

Требования современных технологий могут усугубить ситуацию, и они постоянно рискуют сделать это.Старые дома строились в то время, когда 60 ампер считалось достаточным количеством электричества для одного дома. Напротив, большинство новых домов построено на 150 или 200 ампер, но 100 ампер были стандартом в течение многих лет – и большинство экспертов сходятся во мнении, что мощность менее 100 ампер вряд ли удовлетворит электрические потребности современного дома.

Читать Устранение устаревшего электрического беспорядка

Я могу засвидетельствовать это – в моем доме 100 ампер, и этого явно недостаточно. Обслуживание разделено между основной панелью в подвале и дополнительной панелью на третьем этаже.Панель в подвале настолько загружена, что нам придется провести модернизацию, когда придет время закончить кухню. В результате проведенных на сегодняшний день электромонтажных работ в наших стенах и потолках пробиты неровные дыры, которые оказалось трудно исправить.

Профилактика – ключ к успеху

Чистый пропил с помощью кольцевой пилы или тщательной работы (внизу) упростит восстановление целостности стен или потолка. Неровные отверстия для доступа, подобные той, что пробита в доме автора (вверху), трудно заделать.

Тони Сейдеман / Питер Минс

Прежде всего, важно понимать, что вы имеете дело со старым зданием, и если сохранение структуры этого здания в относительно неповрежденном виде является вашим главным приоритетом, вы должны сказать об этом заранее. Скорее всего, вам, возможно, придется заплатить немного больше, чтобы защитить свое здание, но несколько профилактических долларов и часов могут сэкономить большие суммы, потраченные на восстановление разрушенных стен и ослабленных конструкций.

Убедитесь, что каждый специалист сосредоточен на своей области знаний.«Старайтесь никогда не позволять водопроводчику или электрику вырезать дыры, особенно в историческом здании», – сказал нам исторический архитектор Роберт Габальский. «Когда вы проводите электрика по зданию, требуйте в спецификациях очень конкретных способов обрезки и ремонта или убедитесь, что генеральный подрядчик сделает это за них», – советует он.

По словам Майкла Хедрика из компании Historic Electric Preservation в Фредериксбурге, штат Вирджиния, одна из самых больших ошибок, которые совершают многие реставраторы, – это попытаться заменить каждую часть старой проводки в системе.«Большинство усилий имеют тенденцию быть жесткими и заменяют больше, чем действительно необходимо для старой системы. Многие части старой системы электропроводки, если они не были нарушены, все еще вполне пригодны для использования и достаточно безопасны », – говорит он. «В итоге, после осмотра компетентным и квалифицированным электриком, оставьте большую часть того, что вы обнаружите, на месте и в рабочем состоянии. Есть много домов с электрическими системами 1920-х годов, которые по-прежнему обеспечивают надежную и эффективную подачу электроэнергии ».

Примечание редактора: многие страховые компании не будут предлагать страховку от пожара, если какая-либо проводка с ручкой и трубкой все еще находится в эксплуатации.Даже если вы застрахованы, вы, возможно, платите премию и все равно будете недостаточно застрахованы. Обязательно сверьтесь как с местными правилами, так и со своим страховщиком.

Дополнительные ресурсы

Электромонтаж ручки и трубки

: что нужно знать

Электропроводка с ручкой и трубкой – одна из оригинальных форм электропроводки в домах, популярная с конца 1880-х до 1930-х годов, когда она вышла из моды. В то время это был стандарт для электромонтажа новых электрических установок из-за его относительно низкой стоимости по сравнению с другими вариантами того времени, такими как армированный кабель и трубопроводы, которые могли стоить в два или три раза дороже, чем проводка с ручкой и трубкой.

Сегодня существует определенное опасение перед старой домашней проводкой, особенно когда речь идет о проводке с ручкой и трубкой. Некоторые из этих опасений разумны, а некоторые из них, как и все остальное, являются просто слепым страхом от незнания. Я хотел изложить вам факты о проводке ручки и трубки, чтобы вы могли быть проинформированы и точно понимали, в чем заключаются проблемы и как вы можете их безопасно решить.

Вначале я скажу, что я не лицензированный электрик. Я лицензированный генеральный подрядчик, который работает исключительно с историческими зданиями, и у меня большой опыт работы с ручкой и трубкой, а также многому научился у очень квалифицированных электриков на моих рабочих площадках.Безопасное обращение с ручкой и трубкой – это то, чему может и должен научиться каждый, кто живет в старом доме, поэтому продолжайте читать ниже.

Что такое проводка ручки и трубки?

Фото: Сабра Смит

Электропроводка с ручкой и трубкой – это простая форма проводки, получившая свое название от фарфоровых ручек и трубок, используемых в процессе установки. Сама проводка представляет собой простые медные провода, завернутые в резиновую оболочку (более ранние версии были обернуты пропитанной асфальтом хлопчатобумажной тканью). Эти провода были проложены в стенах между фарфоровыми ручками, которые удерживали их должным образом натянутыми, вдали от деревянного каркаса и облегчили легкую смену направления проводки.Итак, это «ручка» в ручке и трубке, теперь давайте посмотрим на «трубку».

Трубчатая часть названия снова произошла от фарфоровых трубок, которые просверливались и вставлялись в любой каркас, через который проводилась проводка. Эти трубки позволяли проводке проходить через каркас, не касаясь его. Это помогло предотвратить соприкосновение проводов с каркасом, их раздавливание или стирание обшивки при оседании или перемещении дома в связи с сезонными погодными изменениями.

Вся система была построена с умом, чтобы приспособиться к методам строительства и потребностям электричества того времени.Провода выделяли приличное количество тепла, когда через них проходил электрический ток. Из-за этого тепла их удерживали фарфоровые ручки подальше от элементов обрамления. Это позволяло теплу рассеиваться в окружающем воздухе, поддерживая безопасную температуру. Большинство установок были предназначены для безопасного обслуживания 10-амперных нагрузок на цепь без выделения слишком большого количества тепла, что было более чем достаточно для нужд того времени.

Соединения

обычно устанавливались путем скручивания двух проводов вместе, а затем пайки соединения и обертывания его тканью, пропитанной асфальтом, что при правильном выполнении создавало механически и электрически очень прочные соединения.

Преимущества подключения ручки и трубки

Да, хотите верьте, хотите нет, но проводка с ручкой и трубкой имела ряд явных преимуществ по сравнению со своими историческими аналогами!

Низкая стоимость

Ручка и трубка

были значительно дешевле в установке, чем его конкуренты, которые были в два и три раза дороже. Вначале в области электричества материалы были дорогостоящей частью уравнения, а не заработной платой электрика. По мере того, как электрические системы становились все более совершенными, а электрики – более квалифицированными, затраты на рабочую силу для электриков росли намного быстрее, чем затраты на материалы для электрических компонентов.

Установка

ручек и трубок очень трудозатратна, поэтому это изменение в соотношении трудозатрат и материалов привело к тому, что цены на установку ручек и трубок превысили цены конкурентов, и стало одной из основных причин падения популярности.

Фарфор

Еще одним преимуществом разводки с ручкой и трубкой было использование фарфоровых изоляторов. Фарфор чрезвычайно эластичен и имеет почти неограниченный срок службы, обеспечивая отличную защиту с почти неограниченным сроком годности, который трудно найти.Кроме того, фарфоровые ручки превосходно предотвращали чрезмерное натяжение проводов во время установки.

Недостатки разводки ручки и трубки

Вы знали, что в конце концов я доберусь до этого, верно? Часть гибели и мрака? Да, разводка ручки и трубки тоже имеет очень четкий набор недостатков.

Нет земли

Верно, в комплект ручки и трубки нет провода заземления. Были включены только токоведущий и нейтральный провод.Только в 1960-х годах специальный провод заземления был постоянно включен в каждую цепь. Заземление важно в случае скачков напряжения или перегрузки в цепях. Если все работает идеально, то заземляющий провод не нужен, но с каких это пор все идет идеально?

Изоляция

Ручка и трубка работают лучше всего, когда есть воздух для дыхания. Если вы накроете его надутой изоляцией, он не сможет охладиться и рассеивать тепло, как предполагалось изначально, и это увеличивает вероятность возгорания.Эту проблему может вызвать не только изоляция, но и все остальное, что наложено на провода и блокирует поток воздуха. Даже действующие строительные нормы и правила не позволяют устанавливать изоляцию поверх активной ручки и трубы.

Изношенная оболочка

В отличие от фарфоровых изоляторов, обшивка из натурального каучука или пропитанного асфальтом хлопка естественным образом изнашивается и со временем разрушается, что приводит к оголению проводов и увеличению вероятности поражения электрическим током, а также возгорания.Во время ремонта старую хрупкую оболочку очень легко порвать или повредить, что создает еще больше шансов для опасности.

Повышенные потребности в энергии

На мой взгляд, это самая большая проблема с проводкой ручки и трубки. Потребности дома в электричестве в 1918 году значительно уступают потребностям дома в 2018 году. В первой половине 20 века электричество использовалось в основном для освещения, при минимальном использовании электроприборов. Теперь с центральным кондиционером, компьютерами, телевизорами, интернетом, стиральной машиной, сушилками, холодильниками и т. Д.наши дома стали огромными потребителями энергии, а устаревшие электрические системы действительно не справляются с современными потребностями.

В типичном доме 1920-х годов была основная сервисная панель на 60 ампер (общая электрическая мощность, с которой дом может справиться). Сегодня эта главная сервисная панель обычно рассчитана на ток не менее 150 А, а в большинстве больших домов требуется обслуживание на 200 А. Проводка с ручкой и трубкой никогда не предназначалась для работы с нагрузками, близкими к этому.

Неправильные модификации

Еще одна большая проблема связана с модификациями, сделанными с некачественной обработкой.Неправильные стыки – лишь одна из составляющих. Перегруженные цепи, о которых мы только что говорили, часто возникают, когда потребности дома в электроэнергии незначительно увеличиваются. Например, оригинальная схема ручки и лампы на 10 ампер могла быть немного перегружена, поэтому домовладелец заменил предохранитель на 15 ампер большего размера, чтобы предотвратить его частое сгорание. Спустя годы та же самая цепь по незнанию становится еще более перегруженной по мере установки новых приборов и становится еще более опасной.

Следует ли заменить проводку ручки и трубки?

Хорошо, вы узнали о преимуществах и недостатках проводки с ручкой и трубкой, и теперь вам нужны ответы о том, что делать? На мой взгляд, ручку и проводку трубки следует заменять почти во всех случаях.Есть очень небольшая выгода, кроме экономии денег, которую сегодня дают ручка и трубка, и по сравнению с потенциальными опасностями, они просто не складываются.

Означает ли это, что вам нужно снести стены, чтобы заменить его? Точно нет! Ручку и трубку на самом деле не нужно снимать со стен, их просто нужно отсоединить, чтобы они больше не работали. Качественный электрик может полностью перемонтировать старый дом, не ломая целые стены, а пробивая небольшие тактические отверстия, чтобы вставить новые провода на место.Не тратьте деньги на полное удаление всех следов ручки и трубки, просто убедитесь, что у вас все цепи полностью отключены и подключены к современной проводке.

Вы будете лучше спать и, в конечном итоге, получите более высокие ставки страхования, если в вашем доме будет современная электропроводка. И эти страховые сбережения могут окупить затраты на замену проводов в большинстве случаев менее чем за 10 лет. Если учесть снижение риска возгорания или других проблем с электричеством, переустановка проводки не составляет труда. Как вы думаете?

Основатель и старший редактор

Я люблю старые дома, работаю своими руками и учу других делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь на бесплатную электронную книгу!

Монтажная ручка и трубка | Опасности, замена и многое другое

Что вы можете сделать, чтобы сохранить проводку ручки и трубки?

Если у вас в доме есть электропроводка, Международная ассоциация сертифицированных домашних инспекторов (InterNACHI) предоставит следующие рекомендации:

• Поручите квалифицированному электрику проверить систему. Только специалист может подтвердить, что система была установлена ​​и модифицирована правильно.

• Не запускайте в доме слишком много бытовой техники, так как это может вызвать пожар.

• Замените все розетки на розетки с прерывателем цепи замыкания на землю (GFCI). Это трехконтактные розетки со встроенной кнопкой сброса.

• Если проводка хрупкая или потрескавшаяся, ее следует заменить. Правильное обслуживание имеет решающее значение.

• Электропроводку K&T нельзя использовать на кухнях, в ванных комнатах, прачечных или на открытом воздухе.Для безопасного использования в этих местах проводка должна быть заземлена.

• Ремонт дома может занять несколько недель и стоить тысячи долларов, но небезопасная проводка может вызвать пожары, усложнить сделку с недвижимостью и заставить страховщиков нервничать.

• Домовладельцы должны тщательно обдумать свои варианты, прежде чем принимать решение о замене электропроводки в своем доме.

• Домовладелец или электрик должны осторожно удалить любую изоляцию вокруг проводов K&T.

• Потенциальные покупатели жилья должны получить оценку стоимости замены проводки K&T. Они могут использовать эту сумму, чтобы договориться о более низкой цене на дом.

Каков ожидаемый срок службы проводки ручки и трубки?

Медная проводка может прослужить до 100 лет. Ручка и трубка тоже могут прослужить долго, но одной из основных проблем с проводкой k & t из всех перечисленных выше является проблема со старой, изношенной изоляцией.Это имеет тенденцию становиться хрупким и может легко сломаться, оставляя оголенные провода оголенными. Специалисты рекомендуют заменять проводку, как только изоляция станет хрупкой.

Стоимость замены всей системы дома с медной проводкой действительно варьируется в зависимости от размера дома и количества установленной проводки. Но это не слишком дорого, и его можно сделать довольно быстро и с минимальным ущербом. Конечным результатом станет более эффективный и безопасный дом, а также повысится стоимость при перепродаже, если вы решите продать его.

Что хочет знать ваша страховая компания?

Ваша страховая компания всегда будет интересоваться, какой тип электропроводки у вас дома. Они захотят узнать, была ли проведена такая проводка во всем доме или некоторые из них были обновлены. Они могут потребовать, чтобы электрик проверил проводку, прежде чем они предложат вам страховку жилья. Ряд проблем может возникнуть, когда была перемонтирована только часть дома, а в остальной части дома остались ручка и трубка.Связи между двумя системами могут расширяться и сжиматься с разной скоростью, что приводит к ослаблению связи.

Кроме того, проводка с ручкой и трубкой работает на токе 60 А, но большинство страховых компаний потребуют, чтобы в вашем доме была панель обслуживания / выключателя на 100 А.

Есть компании, которые откажутся застраховать вас с помощью k&t wiring, так как считают риск слишком высоким. Однако есть и другие, которые застрахуют ваш дом, возможно, с более высокой премией или более высокими франшизами.Также может потребоваться, чтобы профессиональный осмотр проводил электрическую проверку, прежде чем будет предложено страховое покрытие.

Покупка красивого старого дома имеет как свои преимущества, так и проблемы. Необходимость разводить ручку и трубку – определенно одна из самых больших проблем, с которыми вы столкнетесь. Однако, если проводка в вашем доме находится в хорошем состоянии и находится в хорошем состоянии, даже если она существует уже некоторое время, у вас не должно возникнуть проблем с получением страхового покрытия жилья.

Другие часто задаваемые вопросы

Можно ли заземлить проводку ручки и трубки?

Если электрические розетки в вашем доме имеют три контакта, можно с уверенностью сказать, что подключенная к ним проводка была надлежащим образом заземлена.В проводке с ручкой и трубкой нет третьего разъема, расположенного чуть ниже двух других, и поэтому он не обеспечивает адекватной защиты от поражения электрическим током, если провод отсоединяется.

Однако, если вы пытаетесь выяснить, какой тип электропроводки имеет ваша собственность, простой проверки ваших розеток на наличие двух или трех вилок будет недостаточно. Поскольку в других электрических системах, таких как дуплексная электрическая проводка в оболочке, также используются двухконтактные розетки, вам необходимо провести более подробное исследование, прежде чем прийти к окончательной диагностике.

К сожалению, если вы надеетесь обосновать существующую систему K&T, вы будете сильно разочарованы. В интересах соблюдения кода – не говоря уже о том, чтобы ваш дом был правильно и безопасно подключен сверху вниз, вам придется перемонтировать всю собственность.

Сколько стоит замена ручки и трубки проводки?

Точная цена ремонта вашего дома может резко измениться в зависимости от размера, общих условий, возраста собственности, доступа к проводке и других факторов, которые невозможно предсказать, не взглянув из первых рук.Поэтому лучше всего проконсультироваться с лицензированным электриком, чтобы получить точную оценку того, чего вы можете ожидать к концу проекта.

Как узнать, есть ли в доме ручная и трубчатая проводка?

Если вы не уверены, используется ли в вашем доме электропроводка K&T, стоит потратить некоторое время на краткий осмотр собственности, чтобы выяснить это. Самый простой метод будет заключаться в проверке ключевых участков, таких как открытые стыки в подвале или чердаке, на наличие каких-либо белых керамических ручек, прибитых к балкам с проложенной через них электропроводкой.За исключением любых непредсказуемых обстоятельств, наличие этих контрольных знаков почти наверняка будет означать, что в вашем доме была проведена проводка с использованием метода k & t.

Также стоит отметить, что в вашем доме все еще может быть проводка K&T, даже если вы не обнаружите ни одного из этих признаков. В этих случаях вам нужно спланировать полную диагностику, чтобы быть абсолютно уверенным в том, какая проводка используется в вашем доме. В конце концов, вы будете чувствовать себя в безопасности, в безопасности и будете лучше осведомлены о своем доме в целом, и от этого будет лучше и вам, и собственности.

Хотите узнать больше? Посетите наши ресурсные центры, где вы найдете сотни полезных статей, созданных специально для домовладельцев, владельцев квартир, домовладельцев и арендаторов. Затем получите онлайн-расценки менее чем за 5 минут и узнайте, насколько доступным может быть индивидуальное страхование жилья.

5 причин, по которым вам может потребоваться обновить электропроводку в старом доме

5 причин, по которым вам может потребоваться обновить электропроводку в старом доме

Знаете ли вы, что причиной 6 были электрические проблемы.3% всех пожаров в жилых домах? Ваш дом особенно подвержен риску, если вы живете в старом доме со старой электропроводкой. Если вы не решаетесь обновить электропроводку в своем доме, вот 5 причин, по которым вы можете пересмотреть это решение.

Знаете ли вы, что проблемы с электричеством являются причиной 6,5% всех пожаров в жилых домах?

Для домов с устаревшей электропроводкой риск особенно велик. Если у вас есть старый дом, за вашими стенами могут скрываться стареющие и опасные электрические системы, подвергая риску вашу семью.

Возможно, вы не решитесь обновить электропроводку в своем доме, не зная, стоит ли это затрат или хлопот. Если да, то вот пять причин, по которым вам следует подумать о замене и ремонте проводки.

Продолжайте читать, чтобы узнать больше!

Повысьте уровень безопасности

Если вы живете в старом доме, ваши розетки могут иметь только два контакта вместо трех. У большинства современных приборов есть третий контакт, что может стать проблемой для домовладельцев.

Двухконтактные розетки, которые не могут обеспечить достаточную мощность, могут вызвать перегорание предохранителей.Многие устройства, подключенные одновременно к электросети, могут увеличить риск взрыва. Это верно для энергоемких приборов, таких как холодильники, потому что предохранители могут легко перегрузиться.

Старомодные розетки особенно подвержены скачкам напряжения. Третий контакт современных вилок служит для подключения к заземляющему проводу в вашей домашней электросети. Этот заземляющий провод защищает дома от скачков напряжения.

Электропроводка в старых домах часто не соответствует сегодняшним стандартам безопасности.Эта старая проводка, известная как «трубчатая» проводка, была стандартной до 1930-х годов. Эти устаревшие системы часто выходят из строя и могут даже наэлектризовать древесину в вашем доме.

Среднестатистическому домовладельцу может быть трудно определить, полон ли его дом старой проводкой. Горячие розетки, незакрепленные вилки и выключатели, а также мигание напряжения питания могут быть симптомами устаревшей проводки, которую необходимо заменить.

Дайте себе больше энергии

В викторианских домах есть минимальные розетки, предназначенные для нескольких электрических ламп вместо старых масляных ламп и свечей.Старый дом, в котором никогда не проводился ремонт электрооборудования, сегодня потребляет гораздо больше энергии, чем было рассчитано. Они неспособны удовлетворить потребности сегодняшнего дня.

Дома этого периода обслуживают 100-150 ампер электроэнергии. Современная семья потребляет 200 ампер электроэнергии, чтобы удовлетворить свои потребности.

Увеличение вашей электрической мощности до 200 ампер позволит вам использовать большое количество приборов без риска перегрузки. Вы будете лучше подготовлены к будущим инновациям в продуктах и ​​сможете их реализовать.

Электрические печи, кондиционеры, устройства для укладки тепла и другие высокоэнергетические приспособления, используемые вместе, могут легко потреблять более 100 ампер за раз. Когда электричество было впервые установлено в жилых домах, они не могли предсказать потребности современной семьи в энергии сегодня. Вы потенциально можете регулярно увеличивать электрическую мощность вашего дома, даже не осознавая этого.

Уменьшите риск возгорания

Из-за неисправностей электроснабжения в домах ежегодно происходит 51 000 пожаров.В результате этих пожаров около 500 человек погибли и 1400 получили ранения. Ущерб имуществу в результате пожара в доме обошелся в 1,3 миллиарда долларов.

Неисправные розетки только с двумя контактами могут быть перегружены, что приведет к возникновению искр от перегоревших предохранителей. Неплотная проводка в переключателях также часто является источником электрических искр. Проводка с ручкой и трубкой может расшататься и привести к электризации дерева, создавая скачки напряжения, которые также могут вызвать возгорание деревянных конструкций дома.

Дома, построенные до появления современной техники, особенно подвержены пожарной опасности.Они не подключены к мощной электронике, такой как телевизоры или компьютеры. Требование одновременного подключения нескольких элементов может легко перегрузить их проводку, вызывая перегоревшие предохранители и возможные искры.

Даже дома, построенные всего 25 лет назад, могут нуждаться в модернизации, чтобы снизить риск электрического пожара. Будьте осторожны, если вы используете удлинители или разветвители питания для расширения имеющихся розеток. Вы можете использовать свою электрическую систему, превышающую ее первоначальную конструкцию.

Если вы дополните свою отопительную систему обогревателями зимой, эти обогреватели могут увеличить риск возгорания.Они не только могут воспламенить близлежащие материалы на своих нагревательных змеевиках, но их нагревательные элементы также нуждаются в большом количестве электроэнергии для их нагрева.

Защитите себя от скачков напряжения

Скачки напряжения – один из наиболее потенциально опасных факторов риска для электрических компонентов в вашем доме. Скачки напряжения могут привести к серьезным повреждениям устройств в вашем доме, будь то молния, отключение линий электропередач или колебания на электростанции.

Компьютеры могут страдать от потери памяти, перегрева компонентов и даже полного отказа.Такие устройства, как телевизоры и игровые системы, также чрезвычайно уязвимы к скачкам мощности.

Современные электрические системы могут включать подавители для всего дома. Они могут защитить ваш дом от скачков напряжения 40 000 ампер и более. Эти обновления, используемые с сетевыми фильтрами, могут защитить вашу электронику и бытовую технику от скачков напряжения.

Сделайте ваш дом более удобным

Старинная электропроводка была разработана для удобства, а не для удобства. Если у вас есть старый дом, вы можете регулярно разочаровываться из-за отсутствия торговых точек.

Модернизация вашей электропроводки может включать установку дополнительных розеток в вашем доме. Современные трехконтактные розетки можно добавить в любую комнату, где требуется больше электричества, например, в гостиной или даже в гараже. Распределение использования электроэнергии между несколькими розетками также может предотвратить налогообложение любого одного источника питания.

Вы можете увидеть уменьшение страховки вашего домовладельца при обновлении вашей электрической системы. Многие поставщики требуют, чтобы все электрические системы соответствовали строительным нормам.Если в вашем доме все еще есть проводка с ручкой и трубкой, вам может быть трудно получить страховой полис.

Сегодняшние покупатели жилья также заинтересованы в удобстве своих потенциальных покупок. Добавление большего количества торговых точек может сделать ваш дом привлекательным, если вы планируете продавать его в будущем. Вы можете значительно повысить ценность своего дома, убедившись, что в нем есть код для будущих проверок.

Обновите электропроводку сегодня

Наем профессионала для обновления электропроводки подготовит ваш дом к будущему.Предотвращение повреждения вашей техники и защита вашего дома от опасностей могут дать вам душевное спокойствие. Если вы хотите повысить ценность своего дома и защитить его от сбоев в электроснабжении, установка новой электропроводки – отличный вариант.

Если вам нужны специалисты для замены старой проводки, обращайтесь к нам в любое время.

»Все, что вы должны знать о проводке ручки и трубки

Все, что вы должны знать о проводке ручки и трубки

16.09.2019 inphazeelectricinc 0 комментариев

Если ваш дом был построен до 1950-х годов и никогда не подвергался ремонту во всем доме, вполне вероятно, что у вас может быть система проводки, известная как ручка и трубка, проходящая по всему дому. Эта старомодная система электропроводки была выведена из эксплуатации в новых постройках в 1950-х годах, но до сих пор используется во многих старых домах, которые никогда не ремонтировались.Хотя вы, возможно, не знаете, что означают термины «ручка и трубка», важно, чтобы ваша электрическая система была проверена в сервисной компании в связи с опасностями, связанными с этой устаревшей проводкой.

Если вы подозреваете, что в вашем доме может быть проводка с ручкой и трубкой, электрические службы в Орландо, штат Флорида, могут помочь вам определить безопасность или вашу проводку и при необходимости предоставить услуги по замене проводки. А пока читайте дальше, чтобы узнать, что вы должны знать о проводке ручки и трубки, и почему замена ее на более современную проводку может быть в ваших интересах.

Что такое проводка ручки и трубки?

Название ручки и трубки происходит от физических компонентов системы. Общие особенности проводки ручки и трубки заключаются в том, что в ней есть провод под напряжением и нейтральный провод без третьего заземляющего провода. Изолированный провод проходит через фарфоровые ручки по мере того, как он плетется через дом, а ручки удерживают провод вдали от конструктивных элементов дома, таких как деревянные фермы и стойки. Трубки проходят через деревянные компоненты, когда это необходимо, обеспечивая дополнительный слой изоляции и защиты, так что проводка не прижимается непосредственно к дереву.

Каковы риски?

Когда была впервые реализована проводка с ручкой и трубкой, в большинстве домов не было приборов с высокой потребляемой мощностью, и было немного предметов домашнего обихода, которые требовали заземления. Однако со временем спрос на силу тока увеличился, и проводка с ручками и трубками больше не могла адекватно удовлетворять потребности среднего дома. Поэтому провода были напряжены и перегреты, что привело к пожарам. Проблема усугублялась изоляцией проводов, которая со временем изнашивалась и ухудшалась, что приводило к опасности искрения оголенного провода.

Ручка и трубка не заземлены

Современные конструкции электропроводки имеют заземляющий провод, который безопасно отводит избыточную мощность из вашей системы и безвредно перенаправляет ее в землю. Однако без заземляющего провода некуда будет уходить лишнее электричество, что может привести к перегреву проводки, что увеличивает риск возгорания. Электропроводка с ручкой и трубкой не имеет заземления, а это означает, что единственный способ предотвратить перегрев – это расстояние между проводом и конструктивными элементами, такими как бревна, в вашем доме.Кроме того, из-за отсутствия заземления проводка с ручкой и трубкой несовместима с современными требованиями к энергопотреблению в домашних условиях. Даже скромное энергопотребление в жилых помещениях может серьезно повлиять на старую схему проводки с ручкой и трубкой.

Сколько его заменить?

Перепланировка всего дома, чтобы избавиться от проводов с ручками и трубками, – стоящая задача. Стоимость зависит от размера вашего дома. Рекомендуется обновлять электропроводку сегментами, начиная с кухни, а затем перемещаясь по всему дому, когда это возможно.Для получения дополнительной информации об этой услуге и ее стоимости рекомендуется, чтобы электротехническая служба оценила ваши риски и предоставила вам оценку замены проводки. Свяжитесь с In Phaze Electric, Inc. по телефону (405) 599-7777.

Старая трубчатая проводка вызывает красный флаг

Q Мы купили наш дом в июле 2005 года. Дому около 120 лет, и он в отличном состоянии, но там тонна проводки с ручками и трубками.

Кто-то недавно упомянул, что дома должны быть заменены большей частью или полностью при продаже дома.

У нас был профессиональный осмотр дома, и они ни разу не упомянули об этом. У меня до сих пор есть их отчеты. Вы знаете, могу ли я действовать в этом направлении? Я понимаю, что прошло больше пяти лет.

A Я задаю ваш вопрос агентам по недвижимости, которые перечисляют старые дома, в которых еще может быть такая проводка.

Короткий ответ: удаление перед продажей не требуется.

Длинный ответ, однако, заключается в том, что, хотя продажа дома с трубчатой ​​проводкой и не является незаконной, это, по словам младшего брокера Prudential Fox & Roach Center City Марка Уэйда, является хорошей идеей. сообщить, что в доме есть эта древняя и, откровенно говоря, неадекватная и потенциально проблемная электропроводка.

Я также видел в Интернете сайты чатов, на которых утверждается, что дома с трубчатой ​​проводкой не могут получить ипотечные кредиты FHA. Проведя расследование, я обнаружил, что Департамент жилищного строительства и городского развития фактически говорит следующее: «Проводка с ручкой и трубкой приемлема, если она находится в хорошем состоянии и составляет минимум 60 ампер».

Если домашний инспектор, которого вы использовали в 2005 году, обнаружил наличие трубчатой ​​проводки и предположил, что вы, возможно, захотите нанять электрика, чтобы проверить это, то он выполнил свою работу, и у вас нет возможности обратиться в суд.

Если он не раскрыл информацию, а я не могу поверить, что он этого не сделал, тогда у вас может быть случай, но имейте в виду, что инспектор обязан только сообщать о том, что он или она видит, и может только рекомендовать дальнейшее обследование квалифицированными специалистами.

Давайте сделаем шаг назад и объясним, что такое проводка с ручкой и трубкой.

Самая старая электропроводка в старом доме – трубчатая, проложена между 1890 и 1910 годами; однако некоторые источники сообщают об установках еще в 1930-х годах.

Два провода, изолированные прорезиненной тканью, проходят независимо друг от друга по балкам от подвала через центр дома.Там, где они проходят через балки, они заключены в керамические трубки, чтобы проволока не натирала дерево. Провода, проходящие по балкам, обвиваются петлями вокруг керамических ручек, прибитых к балкам, поэтому их называют ручкой и трубкой.

Неспособность сообщить, что в доме есть труба и ручка, вероятно, может найти продавца в суде где-нибудь в будущем.

Но это еще не все. Как отмечает домашний инспектор Харрис Гросс, возьмем эпоху проводки с ручкой и трубкой.По его словам, изначально проводка предназначалась для работы лампочек.

Посмотрите на все электрические устройства, которые сейчас наполняют наши дома. Даже если прорезиненная изоляция вокруг проводки не была пережевана грызунами, попытка запустить фен или стиральную машину с фронтальной загрузкой на такой старинной проводке играет с огнем – буквально, поскольку электрическая перегрузка вполне возможна.

Неужели присутствие ручек и трубок убило продажи домов? Да, сказал Гросс, потому что это требует больших затрат.Он уточнил цены и обнаружил, что удаление и замена проводки в двухэтажном доме может стоить от 4000 до 8000 долларов; в трехэтажном доме она может достигать 10 000 долларов. Это не включает заполнение отверстий для старой проводки, стоимость которой может варьироваться от 40 до 80 долларов за штуку, сказал Гросс.

Уэйд сказал, что вопрос продажи домов с ручкой и трубкой – это в первую очередь вопрос страхования.

Кредиторы требуют наличия страхового полиса для всех сделок с домом на одну семью, поэтому возникает вопрос: «Можно ли застраховать дом и, следовательно, его можно продать?» он сказал.

Многие страховщики требуют проверки, чтобы показать, что покрытие на проводке в хорошем состоянии. Если это так, они могут написать вам политику. В противном случае страховщик может попросить домовладельца нанять квалифицированного электрика для дальнейшей оценки.
