Электрическая проводка в новостройке: прокладка и монтаж

Монтируем проводку в новострое

Монтаж электропроводки в новостройке дело хоть и хлопотное, но зато вы точно можете быть уверены, что все сделано правильно и на совесть. И чтобы все получилось именно так, не нужно каких-то специфических знаний и огромного опыта, достаточно просто продумать все аспекты до мелочей и понимать, что такое ноль, фаза и защитное заземление. А мы вам, по мере сил, поможем не упустить не единой мелочи.

Содержание

Этап планирования и расчёта электрической сети
- Планирование электрической сети квартиры
- Расчет электрической сети квартиры
Выбор электроустановочных изделий и проводов
Монтаж проводки
- Монтаж распределительного щита
- Монтаж проводки по квартире
Вывод

Этап планирования и расчёта электрической сети

Основным этапом в любом деле является планирование. И монтаж электропроводки не является исключением. Нет, вам не потребуется чертить чертежи и выполнять сложных расчетов, но вот набросать план квартиры не помешает. Но давайте обо всем по порядку.

Планирование электрической сети квартиры

Прежде всего, нам необходимо определиться с количеством электрических точек во всей квартире. Для кого-то эта задача может показаться непосильной, но в этом нет ничего сложно. Особенно просто это получится, если вы уже имеете примерный план расположения мебели и дизайна все комнаты. Правильно создавать схему, именно после разработки такого плана.

Нормы освещенности различных помещений

Для этого, прежде всего, определяемся с количеством светильников, их типом и местом расположения. Начнем с количества светильников. Оно должно быть таковым, чтобы светильники обеспечивали минимальную освещенность в помещении. Согласно СНиП 23-05-95 минимальная освещенность в жилых комнатах и на кухне должна составлять 100лк, а в коридорах и ванных комнатах 50лк.

Световой поток различных ламп

Упрощенно определить минимальную освещенность, можно, разделив суммарный световой поток ламп на площадь помещения. Для примера возьмем светодиодную лампу мощностью в 8Вт, которая излучает световой поток в 650лм и разделим на площадь помещения в 10м². Получаем, что для коридора такой лампы будет достаточно, а вот для жилой комнаты маловато.

Обратите внимание! В нормах приводится минимально допустимая освещенность. А для создания комфортных условий вам потребуется этот показатель увеличить в 2-3 раза.

Виды светильников

Теперь определимся с типом светильников. Это может быть одноламповый точечный светильник, а может быть многоламповая люстра. Этот параметр целиком и полностью зависит от дизайна помещения и ваших предпочтений. Главное, чтобы обеспечивалась минимальная освещенность.

Варианты расположения светильников в комнате

Теперь поговорим о месте их расположения. Это важно в контексте создания равномерного общего освещения. Ведь для максимального комфорта светильники должны обеспечивать равномерное освещение всей площади помещения.
Для этого специально введен такой показатель, как отношение максимальной и минимальной освещенности. Но он используется при расчетах промышленных объектов.
Если у вас планируется местное или декоративное освещение, то его следует учесть отдельно. Это будет важно при выборе мест управления.
Освещение у нас будет включаться выключателем или диммером. Более сложные интеллектуальные системы не рассматриваем, так как реализовать их своими руками практически нереально. На расчетное количество светильников может быть один или несколько выключателей. Поэтому сразу лучше определиться, где они будут установлены, и подсчитать их суммарную мощность.
Суммарную мощность подсчитать достаточно просто. Для этого просто суммируем мощность всех ламп, которые будет включать один выключатель. Если выключателей на одну группу ламп несколько, то считаем суммарную мощность для одного из них.

Закон Ома

Но в дальнейшем нам потребуется знать номинальный ток для этого выключателя. Поэтому используем закон Ома, и делим полученную мощность на напряжение – 220В. Полученное значение будет номинальным током. Этот параметр нам потребуется для выбора самого выключателя и для дальнейших расчетов.
Дальше инструкция требует от нас подсчёта количества и мощности розеток. Если у нас есть план каждой отдельной комнаты, то мы просто для каждого, или группы бытовых приборов планируем одну розетку.

Пример расчета розеток в комнате

Например, в гостиной у нас будет телевизор – одна розетка, аудиосистема – два розетка, проектор – три розетка, кондиционер – четыре розетка, на журнальном столике у нас будут заряжаться гаджеты – пять, а то и шесть розетка, и так далее. В итоге мы получаем необходимое количество.

Примерные мощности различных электроприборов

Теперь, нам, как и в варианте с освещением, следует подсчитать их номинальный ток. Только теперь не суммарный, а ток каждой отдельной розетки. Но если с розеткой для телевизора или другой не перемещаемой аппаратуры более-менее все понятно, то что делать с розетками, которые созданы для подключения разнообразных приборов? В этом случае выбираем самый мощный из них, и делаем дальнейший расчет именно для него.
Подобные операции проделываем для каждой комнаты в нашем новострое. При этом все детально продумываем, не частим и в то же время не сильно экономим.

Расчет электрической сети квартиры

Дальше, электропроводка в новостройке самому делается путем расчета. Но не пугайтесь, в этом нет ничего непосильного. Основной расчет мы выполнили еще в прошлом пункте. Теперь лишь осталось распределить наши розетки и сеть освещения по отдельным группам.

Группы электроснабжения квартиры с распределение нагрузок

Правильное распределение всех приемников электрической сети по группам является одним из важнейших залогов успеха. От него зависит, не будет ли ваша электрическая сеть или отдельные группы перегружаться, что соответственно снизит вероятность перегрева проводов.
Существует два варианта распределение нагрузок по группам. Первый вариант, наиболее активно популяризируемый сетью интернет — это распределение по типу нагрузки. В этом случае розетки запитываются от одной группы, а освещение от другой.
Второй вариант – это когда и освещение, и розетки запитываются от одной и той же группы. Это так называемые смешанные группы.

Смешанные группы электроснабжения квартиры

В чем преимущества первого варианта? На квартиру у вас имеется одна – три группы освещения, которые никак не связаны с более уязвимыми группами розеток. В каждой комнате вы можете отключить свет, но оставить в работе розетки и наоборот. Вы можете установить автоматы защиты УЗО только на розеточные группы, где они и нужны, а не устанавливать на все группы электроснабжения.
Но буду откровенен, я приверженец второго варианта. С одной стороны, это кажется не очень удобно, когда и освещение, и розетки запитаны от одного группового автомата, но это имеет и свои преимущества.
Преимущественно такие группы формируются по территориальному признаку, то есть одна группа запитывает все электрооборудование в одной-трех комнатах. Соответственно в каждую комнату вам необходимо завести только один групповой провод, а не два как в первом варианте.
Опять же меньше вероятность запутаться при монтаже. В аварийных ситуациях вы можете просто отключить электроснабжение каждой отдельной комнаты, а не искать второй автомат и вспоминать схему проводки. И наконец, еще одно преимущество — это цена, которая будет намного ниже, в связи с меньшим количеством проводов, необходимых для монтажа.

Однополюсный групповой автомат на 16А

Исходя из этого, в дальнейшем мы будем говорить о распределении по группам для смешанной схемы. Для этого нам необходимо суммировать номинальный ток розеток и сети освещения в каждой комнате, пока у нас не получится число близкое, но меньшее 16А. Номинальные токи мы уже считали выше, поэтому просто суммируем.
Каждая такая группа электроприборов с суммой номинальных токов близких к 16А и будет образовывать одну группу электроснабжения. Если проводить расчет просто элементарным путем суммирования, то у вас может получиться, что на одну комнату необходимо две, а то и три группы.
Но здесь следует проявить гибкость и просчитать вероятность включения всех сразу электроприборов в сеть. Наверняка она низка. Поэтому расчет следует делать исходя из наиболее неудачных, но реально возможных вариантов.

Распределение нагрузок по квартире в смешанной группе

Почему именно 16А? Это связано с тем, что п.9.6 ВСН 59 – 88 требует групповые автоматы питания жилых помещениях устанавливать на ток не более 16А.
Отдельным вопросом стоят электроприборы номинальной мощностью в 2,5 — 3 и более кВт. Обычно это стационарные устройства и для них следует организовывать отдельную группу, которая будет питать только этот электроприбор.
Еще один отдельный случай — это электрическая плита. Если прокладывается электропроводка самому в новостройке под электроплиту, то для нее обязательно следует устанавливать отдельный групповой автомат. Причем его номинальный ток должен быть не меньше чем на 25А.

Обратите внимание! В очень редких случаях для электроплит создают трехфазную сеть питания. В этом случае номинальный ток трехполюсного автомата будет порядка 16А. Это положительный момент, но в таком случае схема подключения печи будет несколько отличаться. Варианты подключения мы уже рассматривали на страницах нашего сайта, поэтому не будем вновь вдаваться в подробности.

Электроснабжение квартиры

Еще один аспект, который обязательно стоит учесть — это недопустимость совмещения в одной группе электроприборов из ванной комнаты и кухни с электроприемниками в жилых комнатах. О этом говорит п.7.2 ВСН 59 – 88.
В итоге у вас должно получиться для однокомнатной квартиры порядка 2 – 4 групп, а для трехкомнатной – 3 – 6. Но это все зависит от количества электрооборудования и является величиной достаточно условной.

Выбор электроустановочных изделий и проводов

Зачастую этому вопросу уделяют недостаточно внимания, в связи с чем, розетки и выключатели выгорают, а проводка плавится.

Теперь, чтобы наша электрическая проводка и новостройка в целом прослужили долго, нам необходимо правильно выбрать электроустановочные изделия и провода:

Выбираем выключатель освещения	Начнем с выбора выключателей. В первую очередь нас интересует номинальный ток этих устройств. Он должен быть выше того, который мы считали для суммы светильников каждого присоединения. Выключатели бывают на 6 и 10А. Если у вас планируется установка диодных или люминесцентных ламп, то обычно хватает 6А. Если же используется более затратные лампы, то может потребоваться выключатель на 10А.
Выбираем розетку	При выборе розеток, нас так же интересует их номинальный ток. Он может быть 6, 10, 16 и 25А. Выбор следует осуществлять исходя из номинального тока самого мощного устройства, которое может быть подключено к розетке. Этот параметр мы так же уже просчитывали, и он не должен вызвать у вас вопросов.
Для проводки в квартире выбираем трехжильный провод	Теперь подходим к выбору проводов. Согласно табл. 7.1.1 ПУЭ минимально допустимое сечение медного провода для групповых линий составляет 1,5 мм². Если опираться на таблицу 1.3.4 ПУЭ этого вполне достаточно для тока, не превышающего 16А. А он не будет превышать этого значения, так как номинальный ток группового автомата 16А и при превышении этого значения он отключится. Если вы хотите большей надежности можно взять провод на один или два пункта выше – это 2,0 или 2,5 мм² соответственно. Но это уже ваше дело. Качественного провода в 1,5 мм² для тока в 16А вполне хватит
Таблица выбора сечения проводов по ПУЭ	Теперь, что касается проводов, отходящих от группового провода к отдельным электроприемникам. Их можно выбрать по табл. 1.3.4 ПУЭ исходя из номинального тока этого устройства. Но я бы советовал не заморачиваться, и выполнить всю проводку проводом одного сечения. Это упростит работу, а экономия на сечении провода не такая уж и существенная.
Автомат УЗО на ток утечки в 30мА	Это все обязательное электрооборудование, которое вам потребуется, но кроме него, есть еще целый ряд приборов, который не является обязательным, но рекомендуемы. В первую очередь это автоматы УЗО. Они обеспечивают защиту человека от поражения электрическим током при прикосновении к поврежденному электрооборудованию. Согласно норм ПУЭ ток утечки у таких устройств для жилых помещений должен быть не более 30мА.
Розетка с УЗО	Хотя автомат УЗО может быть и обязательным для установки. Если у вас планируется розетка в ванной комнате, то для этой группы такое защитное устройство обязательно. Хотя можно обойтись и без него. Сейчас существуют розетки со встроенным автоматом УЗО, которые позволят обойтись и без группового автомата.
Ограничитель перенапряжения	Но УЗО это далеко не все защитные устройства. Еще существуют так называемые ограничители перенапряжения. Они отключат питание всех групп при увеличении или снижении напряжения до заданной величины. Это снизит вероятность поломки электрооборудования.
Контролер качества электроэнергии	Еще одним необязательным, но рекомендуемым к установке, является контролер качества электроэнергии. Он фиксирует и записывает любые колебания и отклонения в сети. Но если вы планируете с этими данными потом обратиться в суд для возмещения ущерба, то такое устройство должно быть обязательно сертифицировано в нашей стране.

Обратите внимание! Начиная с 2001 года, использование алюминиевых проводов для проводки в жилых помещениях запрещено. Поэтому расчет ведем только для медных проводов.

Монтаж проводки

Ну вот, все подготовительные работы мы выполнили, и пора приступать непосредственно к монтажу. Его можно так же разделить на несколько этапов, которые мы сейчас и рассмотрим.

Монтаж распределительного щита

Электрическая сеть квартиры начинается с распределительного щита. Его еще часто называют квартирным. Здесь существует два варианта: счетчик установлен внутри квартиры или на площадке. Мы расскажем об обустройстве более сложного варианта, со счетчиком внутри квартиры. Хотя эта сложность весьма условная.

Распределительный щит

Прежде всего, нам следует выбрать место для установки распределительного щита. Это должно быть удобное, не подверженное затоплению, и недоступное для детей место. Высота установки распределительных щитов обычно составляет 1,5 метра.

Навесной распределительный щит

Следующим пунктом мы должны определиться с типом распределительного щита. Это может быть навесной или встроенный щит. Навесной, понятное дело, установить проще, но он занимает место и смотрится не очень эстетично. Поэтому, лучше выбрать встраиваемый, хотя под него придется долбить нишу в стене.

Встраиваемый распределительный щит

Если в распределительном щите будет устанавливаться счетчик, то он обязательно должен иметь под это устройство отдельную нишу. Причем в этой нише должно быть окошко для считывания показаний счетчика без открытия дверей.

На фото распределительный щит с окошком для счетчика

Двери распределительного щита в обязательном порядке должны закрываться на ключ. А место под установку должно обеспечивать полное открытие дверей щитка.
Еще один вопрос, которому стоит уделить пару строк, это материал, из которого должен быть изготовлен распределительный щит. Если монтаж будет производиться в бетонную стену или другую несгораемую конструкцию, то можно выбрать пластиковое изделие. Если же монтаж осуществляется в деревянную стену, то выбор следует остановить на изделие из железа.

Пластиковый распределительный щит

Теперь переходим непосредственно к процессу монтажа электрических аппаратов внутри щита. Все аппараты монтируются на так называемую DIN-рейку. Она может уже быть в щите, но зачастую ее устанавливают самостоятельно. Размеры и место расположения этих реек выбираются индивидуально, исходя из количества аппаратов и удобства их монтажа.

DIN-рейка

Самым первым устройством в нашей сети является счетчик. Любые устройства, позволяющие снять с него напряжение согласно п.7.1.64 ПУЭ должны располагаться вне квартиры.
От счетчика провод прокладывается непосредственно к групповым автоматам. Некоторые устанавливают между счетчиком и групповыми автоматами, вводной автомат. Но согласно п.7.1.65 ПУЭ делать этого не требуется.
Немного остановимся на сечении провода от счетчика, до групповых автоматов. Оно должно соответствовать номиналу счетчика. Обычно это 25 или 32А. Для такого тока вполне хватит провода в 2,5 мм² или 4 мм² соответственно. Таким же проводом рекомендуется выполнить перемычки между вводами групповых автоматов. А лучше приобрести и установить специальные шины.

Схема подключения в распределительном шкафу с установкой автомата УЗО на все групповые автоматы

Но к групповым автоматам спускается только фазный провод. Нулевой провод от счетчика сразу же подключается на специальную шину. К еще одной такой же шине подключается провод защитного заземления, который приходит в щиток минуя счетчик.

Обратите внимание! Ограничители перенапряжения и приборы контроля качества электроэнергии устанавливаются на промежутке от счетчика до групповых выключателей.

Схема подключения в распределительном щите для трехфазного счетчика

Далее, как вы можете видеть на видео, провод от вывода группового автомата уходит к распределительной коробке. Исключение составляют только группы, которые имеют автомат УЗО. В этом случае к ним подключается фазный провод от группового автомата и ноль от соответствующей шины. А уже к выводам УЗО подключается фазный и нулевой провод, уходящий непосредственно в распределительные коробки. Провод защитного заземления, в любом случае, подключается без коммутационных аппаратов.

Монтаж проводки по квартире

Ну вот, у нас установлен квартирный щиток. Теперь осталось дело за малым — выполнить монтаж проводки по квартире. Это достаточно трудоемкий, но не очень сложный процесс.

Ниша под розетку или выключатель

Прежде всего, нам необходимо выдолбить или высверлить специальные ниши под закладные коробки. В них мы потом установим наши розетки и выключатели. Кроме того, в каждой комнате нам следует подготовить ниши для распределительных коробок.
В распределительных коробках выполняются все подключения от группового провода к отдельным электроточкам. Обычно распределительные коробки монтируют над выключателем входа в комнату. На высоте 10 – 30 см от потолка. Если в комнате много электрических точек, то можно создать две и более распределительных коробок. Но для уменьшения объемов работ и упрощения последующего обслуживания, лучше постараться все подключения выполнить в одной.

Виды распределительных коробок

Материал распределительной коробки выбирается, исходя из тех же параметров, как и для распределительного щита. Размер и форма выбираются, исходя из удобства монтажа.

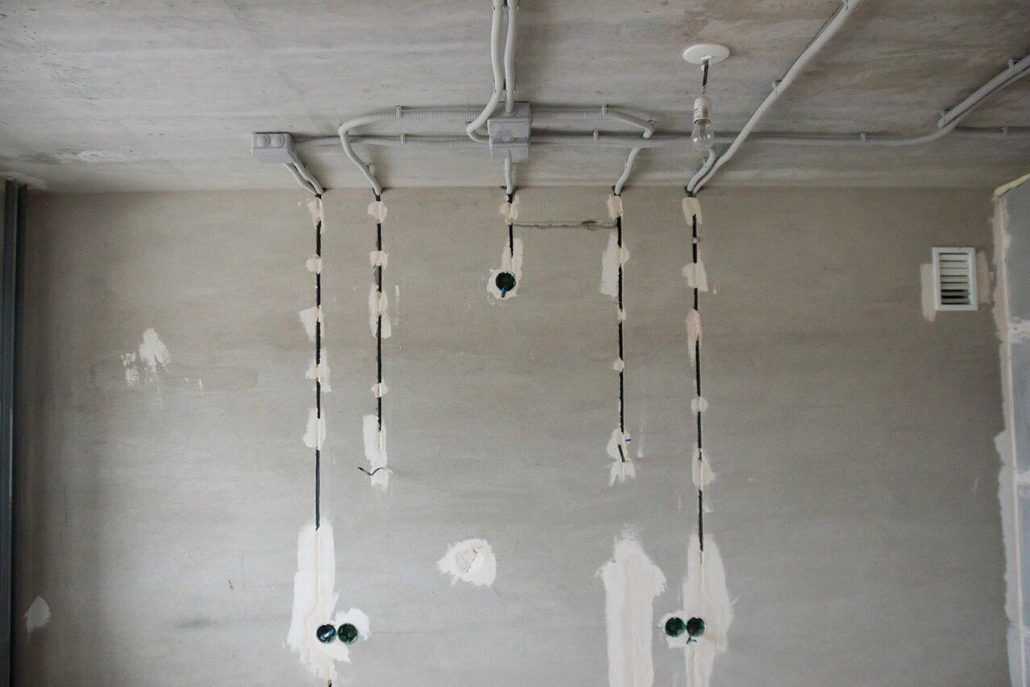

После того, как все электрические точки готовы, соединяем их штробами с распределительной коробкой. По штробам будут пролегать провода. Их глубина должна быть достаточной, чтобы скрыть в них провод, а также обеспечить не менее 10 мм слоя шпаклевки над ними. Цифру в 1 см слоя шпаклевки от нас требуют нормы ПУЭ.
Но провода к распределительным коробкам еще нужно подвести. А идти они у нас будут от распределительного щита. Поэтому делаем штробы от распределительного щита к распределительным коробкам.

Штробы к распределительной коробке

Некоторые выполняют монтаж проводки в пластиковой гофре. Для бетонных и кирпичных стен это не запрещено, но согласно табл. 2.1.2 и 2.1.3 — не обязательно. Можно выполнить монтаж провода непосредственно в стене.

Обратите внимание! Дабы не заниматься трудоемким процессом штробления стен, некоторые выполняют монтаж проводов в слое стяжки, под плитами гипсокартона и другими путями. Такие варианты имеют право на существование. Но прежде чем их применять, продумайте, где вы расположите распределительные коробки и чем обеспечите механическую защиту провода.

Подключение розеток в распределительной коробке

Подключение выключателей в распределительной коробке

Теперь осталось проложить провода к распределительным коробкам. Там выполнить подключение и проложить их к каждой электрической точке.

Вывод

Прокладка электропроводки в новостройке дело не такое уж и сложное. Главное все тщательно продумать и выбрать. И хотя сам процесс монтажа достаточно трудоемок и создает массу пыли, но он не так уж и сложен. Поэтому практически любой вполне может проложить проводку собственноручно.

схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Главная » Электричество » Электропроводка в квартире своими руками: схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Содержание

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет
Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?
Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?
Дополнительно о схемах и вариантах устройства проводки

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

в пластиковый короб;
в гофрированную трубку;
просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом. В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

провода с медным сечением;
выключатели и розетки;
дополнительную изоляция, если Вы её используете;
установочные коробки в виде пластиковых стаканов;
соединительные клеммы для проводов;
клипсы для фиксации к стене.

[su_youtube url=»http://www.youtube.com/watch?v=00wIglN4N3E»]http://www.youtube.com/watch?v=EAw5MVgzby8[/su_youtube]

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене. В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

определение количества необходимых изменений;
просчёт количества материала и его покупка;
подготовка помещения, путём демонтажа старых проводов;
укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

[vc_row][vc_column width=»1/1″]

[vc_toggle title=»Какая схема проводки в квартире?» open=»true»]

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами. Схема проводки дает возможность рассчитать стоимость работ, так как по ней видно, сколько понадобится расходных материалов.

[/vc_toggle]

[vc_toggle title=»Как правильно выполняется проводка в квартире своими руками?» open=»false»]

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

[/vc_toggle]

[vc_toggle title=»Как проложена электропроводка в панельном доме?» open=»false»]

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

[/vc_toggle]

[vc_toggle title=»Какая может быть схема разводки электропроводки в квартире?» open=»false»]

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно. После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

[/vc_toggle]

[vc_toggle title=»Какие существуют варианты прокладки электропроводки?» open=»false»]

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

[/vc_toggle]

[vc_toggle title=»Чем отличается прокладка электропроводки в новостройке?» open=»false»]

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

[/vc_toggle]

[vc_toggle title=»Какая схема расчета электропроводки?» open=»false»]

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

[/vc_toggle]

[/vc_column][/vc_row]

Разводка электрики в новостройке

Содержание

Начало всех работ — схема
Электропроводка под штукатурку и ее монтаж
Правила разводки электрики в новостройке
Электропроводка в новостройке: основные материалы для работы
Нормы и стандарты, которые нужно учесть при прокладке проводов

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Электропроводка под штукатурку и ее монтаж

Для прокладки электрической проводки под штукатурку прорезаются в отделке специальные каналы – штробы. Эти каналы могут создаваться как на отштукатуренной поверхности, так и на голой бетонной стене, на которую впоследствии будет наноситься покрытие.

Примерная схема расположения проводкиКаналы должны соединять между собой гнезда

Штробы соединяют между собой «гнезда» под выключатели и розетки, которые создаются, пробуривая отверстия соответствующего диаметра.

Распределительные коробки рекомендовано заранее крепить к стене на гипсовый клей или раствор до проведения штукатурных работ. Она должна на 5-10 мм выпирать от штукатурного покрова.

Перед тем, как нарезать провода, изначально проводят замеры расстояний между распределительными коробками или питающей точкой и коробкой, к которому прибавляют 10-20 см.

Провода в соответствующем канале будет крепиться с помощью алебастрового раствора, который наносится точечно с интенсивностью в зависимости от длины прокладываемого проводника.

Раствор не должен выпирать с поверхности стены, поэтому его лишнюю часть рекомендовано аккуратно убирать.

Монтирование проводки согласно правилам и нормам

Рекомендуется укладывать провода в гофрированных трубах

Идеальный вариант укладки системы электроснабжения в квартире – монтаж кабеля перед выполнением отделочных работ. Чаще всего для этих целей профессиональные электрики применяют проводники марки ВВГ и ВВГНГ различного сечения (в зависимости от потребителей).

Если поверхность стен, на которые будут закреплены электрические линии, ровные, то надобность в прорезании штроб отпадает.

Проводка укладывается в специальных гофрированных трубах, которые крепятся к стене с помощью клипс. В таком случае толщина слоя штукатурки должна накрывать полностью все элементы электропроводки.

Работа с электропроводкой должна проходить строго по регламенту

Если же стена в помещении не ровная и есть значительные перепады, в результате чего штукатурка на поверхность будет накладываться разного слоя, то бурение штроб в таком варианте необходимо.

Любая даже скрытая проводка электропитания в здании должна быть проведена согласно нормам и правилам. Эти действия регламентированы в специальной литературе. К таким источникам относят «Правила устройства электроустановок» (ПУЭ) и «Правила безопасной эксплуатации электроустановок потребителей» (ПБЭЭП).

Многие из требований по прокладке электрического кабеля в жилом помещении были приведены выше. Визуальные особенности осуществления прокладки кабеля скрытым образом можно увидеть на приведенной ниже схеме.

Разметка проводки

Пример разметки

Разметка проводки производится на поверхности после точного определения с местами установки выключателей розеток и распределительных коробок.

Для удобства проведения работ многие электрики применяют лазерный уровень для отбития точек, после чего, наносят на стену линии, где будет проходить скрытая проводка при помощи цветной отбивочной нити.

Штробы и крепеж проводников

После проведения разметки при необходимости можно приступать к процессу создания штробы (если кривая стена или нанесен штукатурный слой). Для создания данных каналов существует специальный прибор – штроборез. Это достаточно дорогостоящее устройство, которое нет смысла приобретать для одноразового использования.

Вертикальные полосы делают при помощи болгарки

Для этих целей можно задействовать шлифовальную машину – «болгарку», при помощи которой проделываются 2 вертикальные или горизонтальные борозды, а промежуточный бетонный зазор между ними выбивается при помощи перфоратора. Ширина штробы зависит от количества прокладываемых в ней проводников, чем их количество больше, тем канал будет шире.

Проводка в каналах крепится при помощи специальных хомутов, установленных в точках при помощи дюбелей. Расстояние между хомутами не должно быть больше 30 см. Все каналы после укладки проводки заделываются шпаклевкой или алебастровой смесью. Подробнее о способах крепления кабелей смотрите в этом видео:

Подводя итог написанной статье, следует сказать, что прокладка скрытой электрической проводки – непростое дело, требующее изучения определенных правил монтажа и четкого соблюдения порядка выполнения работ.

Если придерживаться приведенных выше рекомендаций и выполнять все работы согласно нормам, каждый хозяин сможет самостоятельно развести линии электроснабжения, сэкономив при этом существенное количество денег.

Правила разводки электрики в новостройке

Чтобы проводка была максимально эффективной, а лишних затрат на материалы не было, необходимо придерживаться следующих правил:

Электрика проводится с помощью трехжильного кабеля. Минимальный размер сечения составляет 1.5 мм – для линии освещения. Для силовой линии используют сечение 2.5 мм. Для техники, как электроплита, должен быть проведен кабель с сечением 4 мм.
Обязательно придерживаться нормативов защиты розеток. Для ванной комнаты розетка должна иметь степень защиты от 44 IP.
Обязательно обзавестись автоматическими выключателями. Для сети освещения подойдет автомат на 10 А. Для розеток используется автомат на 16 или 25 А. Перед автоматами в цепи устанавливают УЗО, номиналом 30 мА.
На каждую комнату должна быть отдельная распределительная коробка. В таких коробках соединение должно быть клеммами – это самый надежный вариант.
На главном кабеле должен также находиться автоматический выключатель. Для ремонта электричества без него не обойтись.
В новостройках обычно используют скрытый способ проводки. Оголенные стены позволяют быстро провести штробление и проложить кабеля. Такой способ является самым безопасным.
Перед проведением работ обязательно нужно составить детальную схему. На ней указываются все линии и места потребления энергии. В застройщика берется точный план квартиры, на котором и будут нанесены обозначения элементов сети электрики.

Как проведена электрика в новостройке своими руками, пример лучше взять наглядно у знакомых, которым разводку проводил профессионал.

Процесс разводки несложный, но требует последовательности всех этапов. Существует два основных этапа монтажа проводки:

Подготовительные работы. Штробление стен, подготовка расходных материалов по размеру (провода, каналы для кабелей).
Подключение всех элементов проводки. В каналы проводятся кабеля, к которым подключаются выключатели, розетки.

В стене проделываются отверстия для монтажных коробок. В них устанавливаются выключатели и розетки. Все полости вокруг коробки заделываются штукатуркой. Края коробки не должны выступать.

Чтобы обезопасить кабель, в штробу укладывают полихлорвиниловую трубку по всей длине. Все трубки должны протягиваться к потребительскому щитку. Трубку закрепляют с помощью распорок или зажимов каждые пол метра. Ее затрамбовывают в стене гипсом либо штукатуркой. Нужно позаботиться о герметичности соединений труб, чтобы возможная влага в стенах не попадала на провода. Когда все каналы для проводки подготовлены и зафиксированы, можно занимать разведением проводки.

Подключение элементов проводки

По каналам проводятся кабеля, в соответствии от его назначения, то есть от сечения. Кабель укладывается с помощью эластичной пластиковой протяжки. Сначала протягивают ее в канал. Когда конец вылез, к нему прикрепляют кабель, который протягивают в канал, вытягивая протяжку.

Когда все провода и кабели подготовлены, можно заниматься соединениями. Оно может быть клеммами, скруткой, спайкой или другими способами. Соединения проводятся в коробках. Для этого с трехжильного кабеля используют такую маркировку подключения проводов:

коричневый – фаза;
голубой – нейтральный;
желто-зеленый – заземление.

Подключив потребителей питания в коробках к кабелю, нужно проверить исправность линии электричества. Если система работает без перебоев, коробки закрываются и заштукатуриваются.

Электропроводка в новостройке: основные материалы для работы

После приобретения новой квартиры вам необходимо выполнить монтаж новой проводки, но для этого вам нужно создать схему. Чертеж должен содержать в себе схему от ввода и до конечных устройств.

После составления чертежа вам необходимо сделать список нужных материалов и элементов.

Основные материалы для проведения монтажных работ проводки будут такими:

Проводка в новом многоэтажном доме должна быть выполнена стрех жильного кабеля.
Розетки, которые будут установлены должны иметь степень защиты IP.
Выключатели автоматического типа должны быть установлены отдельно. Перед такими выключателями лучше установить УЗО. Такое устройство защитит вас от утечки тока.
Коробки для распределения должны находиться в каждом помещение квартиры.
На вводе проводки в квартиру необходимо обязательно установить автомат. С таким автоматом вы можете обесточить квартиру, когда вам это будет нужно.

Проведение проводки выполнять лучше скрытым образом.

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:


 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.



 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).



 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.



Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Tags: ip, автомат, бойлер, бра, вид, вред, выключатель, выпирать, дом, е, зажим, заземление, звезда, знак, кабель, как, кт, монтаж, нейтраль, номинал, освещение, подключение, провод, проект, прокладка, р, работа, размер, ремонт, розетка, ряд, свет, система, соединение, схема, тен, тип, ток, ук, фаза, фото, щит, электроснабжение, электрощит, эффект

Домашняя электропроводка своими руками

” Дом » Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Домашняя электропроводка

Подключение розетки GFCI без заземляющего провода

Помощь в правильном подключении

Обязательно получите копию моей BIG New eBook:

Полное руководство по домашней электропроводке

Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней проводки.

Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах
Идеально подходит для домовладельцев, студентов и электриков
Включает:
Домашняя электропроводка — по комнатам
Цепи 120 В
Цепи 240 В
Многопроводные схемы
Методы прокладки проводки домашней электрической цепи
Электрические коды для домашней электропроводки
….и многое другое.

СВЯЗАННЫЕ

Подробнее о Doityourselfelectrical

Электроплиты не нагреваются
Почему мои конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY.

Что делать с заземляющим проводом
Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода.

Как подключить плиту для 3-х и 4-х проводных шнуров
Я подключил свою 3-х проводную электрическую плиту на 40 ампер, электрические горелки включаются, но панель управления не работает. Подключение проводов и 4-проводных шнуров для электрической плиты или отдельно стоящей плиты, подключение заземляющего провода и установка новой цепи для электрической плиты.

Подключение 4-жильного шнура к 3-проводной розетке Видео
Могу ли я установить 3-проводной шнур на новую плиту и примотать нейтраль и землю к клеммам плиты? Проводка заземления и нейтрали для диапазона 220 вольт.

Удары молнии могут повредить электропроводку
У нас во дворе перед домом в дерево ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывался…

Основные проблемы дистанционного управления потолочным вентилятором
Как устранить проблему с дистанционным управлением потолочного вентилятора? Наиболее распространенные причины проблем с дистанционным управлением потолочного вентилятора.

Установка и тестирование светильников от заката до рассвета
Я только что установил светильник мощностью 150 Вт от заката до рассвета, и он не загорается: как установить электропроводку для наружного светильника Dawn.

Соединения проводки для электрического водонагревателя
Что такое соединения проводки для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт.

электрика своими руками – 1642

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
Бесконтактный электрический тестер

Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах.

Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.

Самый быстрый способ проверить неисправность электропроводки!
Тестер розеток

Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.

Снимите изоляцию провода, не надрезая и не повреждая электрический провод!
Инструмент для зачистки проводов и кусачки

Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки
Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!«
Проводите уверенно!
Полностью иллюстрированный
Мгновенная загрузка

Теперь вы можете
Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию по электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, которых у меня никогда не было раньше. СПАСИБО!
Пол, из Фоксборо, Массачусетс
Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете.
Джордж из Скрэнтона, Пенсильвания
Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке.
Билл, из Нью-Йорка, Нью-Йорк
Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым.
Коллин, из Гранд-Рапидс, Мичиган
Спасибо за ответ на мой вопрос.
Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе.
Майк, из Чикаго, Иллинойс

Подробнее Комментарии

Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Какова средняя стоимость электропроводки дома?

Типичный диапазон:

$562 – 2299 долларов США

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 8 409 участников HomeAdvisor. Встроить эти данные

Как мы получаем эти данные

Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
Когда их проекты завершены, они заполняют краткий обзор стоимости.
Мы собираем данные и сообщаем вам о затратах.

Обновлено 20 июля 2022 г.

Рассмотрено Сальваторе Кутрона, Лицензированный мастер-электрик.

Автор HomeAdvisor.

Установка новой электропроводки стоит от 562 до 2299 долларов , при средней стоимости 1425 долларов. Это примерно половина стоимости замены электропроводки в вашем доме. Это потому, что гораздо проще добавить электрические провода в новую постройку, чем добавить проводку в существующую структуру с готовыми стенами. Средняя стоимость перемонтажа включает в себя провода, розетки, панели, выключатели, оплату труда и прочие расходные материалы.

На этой странице:

Калькулятор стоимости монтажа электропроводки

Затраты на установку электропроводки в новом строительстве
1. Аншлаг
2. Дополнения
3. Флигель

Стоимость электропроводки по квадратным футам

Стоимость установки электропроводки по типу провода
1. Многопроводник
2. Экранированная витая пара
3. Коаксиальный кабель
4. Прям Похоронен
5. Металлическая оболочка BX/AC
6. Подземный питатель
7. Двойной ведущий
8. Неметаллическая оболочка
9. Лента

Стоимость установки электрощита

Факторы стоимости установки электропроводки
1. Материалы
2. Труд, работа
3. Разрешения

Сделай сам против найма профессионала

Часто задаваемые вопросы

Калькулятор стоимости монтажа электропроводки

Рассчитаем для вас данные о затратах. Где вы находитесь?

Где вы находитесь?

Почтовый индекс

Среднее по стране	1 425 долл. США
Типовой диапазон	$562 – 2299 долларов США
Низкий уровень — высокий уровень	$127 – 5000 долларов

Данные о затратах основаны на фактических затратах на проект, о которых сообщает 8 409Члены HomeAdvisor.

Затраты на установку электропроводки в новостройках

Установка электропроводки в новостройках стоит от 3 до 5 долларов за квадратный фут , включая рабочую силу, материалы и разрешения. Если вы выберете только «черновую» проводку, вы заплатите от 2 до 4 долларов за квадратный фут . Когда подрядчики «черново монтируют» проводку, они ее монтируют, но не заканчивают. Вместо того, чтобы устанавливать розетки и бытовую технику, они заглушат проводку.

В общем случае черновые и отделочные работы входят в стоимость новой проводки по От 3 до 5 долларов за квадратный фут. Однако, если вы решите сэкономить деньги и выполнить черновую работу самостоятельно, вам все равно понадобится электрик, который проверит вашу работу и сделает фактические электрические соединения. Некоторые электрики взимают плату за час по цене от до 100 долларов или за квадратный фут от 2 до 4 долларов.

Фулл-хаус

Электропроводка фулл-хауса стоит от 3 до 5 долларов за квадратный фут . Небольшой дом площадью 800 квадратных футов обойдется примерно в долларов от 2400 до 4000 долларов . Экспансивная недвижимость площадью 3000 квадратных футов будет стоить от 9 000 до 15 000 долларов .

Достройки

Подключение к новому дому стоит от 3 до 5 долларов за квадратный фут . Например:

Средний гараж (288 квадратных футов): $ 865–1440
Средняя кухня Remodel (151 квадратный фут): $ 450–755
9000 2 $ 450– 7555
. 1440–2400 долларов США .
Средний подвал (1000 квадратных футов): 3000–5000 долларов США

Флигель

Стоимость подачи электричества в отдельно стоящие хозяйственные постройки составляет от 2 до 5 долл. США за квадратный фут , плюс стоимость прокладки электрического кабеля над или под землей. Прокладка кабеля под землей стоит дополнительно от 3 до 12 долларов за погонный фут , в зависимости от того, насколько далеко вам нужно его удлинить.

На вашем земельном участке также могут потребоваться земляные работы для успешной прокладки кабеля и кабелепроводов под землей или более прочный кабель, устойчивый к погодным условиям и другим факторам.

Как и при любом новом пристройке, как внутри, так и снаружи, вам необходимо учитывать размер хозяйственной постройки, ее удаленность от вашего дома и количество необходимой проводки. Например, в небольшом сарае в 10 футах от вашего дома может потребоваться только пара розеток и светильник (около 100 долларов США ). С другой стороны, в более крупной мастерской, которая находится в 100 футах от вашего дома, могут потребоваться подключения для приборов, инструментов и дополнительного освещения (до 4600 долларов США ).

Стоимость электропроводки на квадратный фут

Вы будете платить от 3 до 5 долларов за квадратный фут за установку новой проводки. В эту цену входят все материалы и работа, включая добавление новой панели, проводов, розеток, выключателей, отделку гипсокартоном и другие сопутствующие работы. В приведенной ниже таблице показаны некоторые распространенные размеры недвижимости и сколько обычно стоит установка новой проводки в каждом из них.

Площадь в квадратных футах	Общая стоимость	Средняя общая стоимость
800 кв. футов	2400 – 4000 долларов	3200 долларов США
1000 кв. футов	3000 – 5000 долларов	4000 долларов
1300 кв. футов	3 900 – 6 500 долл. США	5 200 долларов США
1600 кв. футов	4800 – 8000 долларов	6000 долларов
2000 кв. футов	6 000 – 10 000 долл. США	8000 долларов
2500 кв. футов	7 500–12 500 долл. США	10 000 долларов
3000 кв. футов	9 000 – 15 000 долл. США	12 000 долларов

Наймите лицензированного профессионала для ваших электромонтажных работ

Почтовый индекс

Получить оценки сейчас
Стоимость установки электропроводки по типу провода
Существует девять типов электропроводки, обычно используемых в новых установках, и они различаются по цене от 0,20 до 2,00 долл. США за погонный фут , поэтому вы можете может оказать существенное влияние на общую стоимость вашего проекта электропроводки.
Тип кабеля Диапазон стоимости на погонный фут (только материалы) Средняя стоимость погонного фута (только материалы)
Многожильный 0,20–0,35 $ 0,27 $
Экранированная витая пара 0,20–0,35 $ 0,27 $
Коаксиальный кабель 0,25–0,35 $ 0,30 $
Прямой Закопанный 0,40–0,50 $ 0,45 $
Металлическая оболочка BX/AC 0,50–0,70 $ 0,60 $
Подземный питатель 0,50–0,70 $ 0,60 $
Двухвыводной 0,60–0,80 $ 0,70 $
Неметаллическая оболочка 0,60–0,80 $ 0,70 $
Лента 1,50–2,00 долл. США 1,75 доллара США
Многожильный провод
Многожильный провод стоит в среднем 0,27 доллара США за погонный фут . Этот тип кабеля обычно используется для развлекательных систем, систем безопасности и других типов аудиовизуального оборудования.
Экранированная витая пара
Экранированная витая пара стоит около 0,27 доллара США за погонный фут . Кабели STP используются в коммуникационных и сетевых приложениях, включая соединения Ethernet.
Коаксиальный кабель
Коаксиальные кабели стоят 0,30 доллара США за погонный фут и представляют собой аудио-, видео-, коммуникационные и вещательные кабели старой школы.
Прямые подземные кабели
Прямые подземные кабели обычно стоят 0,45 доллара США за погонный фут . Вы можете проложить эти кабели под землей без какого-либо защитного канала. Они невосприимчивы к погодным условиям, почвенным условиям и упрямой активности грызунов.
Кабель BX/AC с металлической оболочкой
Кабель BX/AC с металлической оболочкой стоит около $0,60 в среднем. Это армированный кабель с защитной металлической оболочкой, что позволяет крепить его к наружной стене без трубы.
Подземный фидер
Подземный фидерный кабель стоит 0,60 долл. США за погонный фут . Он предназначен для использования в качестве ответвительного кабеля для обеспечения электроснабжения от вашего дома до второстепенного места, например, в отдельно стоящую надворную постройку, такую как сарай или гараж. Он также часто используется для питания наружного освещения и бассейнов.
Двойной кабель
Кабель с двумя выводами стоит около 0,70 доллара США за погонный фут . Двойные отведения — это сбалансированные линии передачи, по которым передаются РЧ-сигналы. Это старые кабели, редко встречающиеся в современных жилых помещениях.
Кабели с неметаллической оболочкой
Кабели с неметаллической оболочкой стоят в среднем 0,70 долл. США за погонный фут . Если они не предназначены для наружного использования внутри защитного кабелепровода, их следует использовать только внутри помещений.
Лента
Ленточные кабели стоят около 1,75 доллара США за погонный фут . Наиболее часто используемые как часть компьютерной сетевой системы, они обычно не встречаются в стандартных жилых помещениях, если только они специально не запрошены во время строительства или не добавлены после. Ленточные кабели широкие и плоские и передают несколько потоков данных по параллельным проводам.
Получите лучшую цену на установку электропечи
Почтовый индекс
Получить оценки сейчас
Затраты на установку электрической панели
Установка новой электрической панели аналогична цене замены или модернизации электрической панели: от 1500 до 4000 долларов. Сумма, которую вы заплатите, зависит от силы тока и местоположения.
Факторы затрат на установку электропроводки
На стоимость новой электропроводки влияют три основных фактора. Труд больше всего повлияет на цену вашего проекта, потому что установка проводов для кодирования занимает значительное время. Хотя материалы обычно недороги, крупный проект потребует значительного бюджета на «материалы» — если это позволит, если это необходимо.
Материалы
Общее количество материалов будет зависеть от размера вашего проекта и вашей потребности в силе тока.
Стоимость проводки всего 0,20 доллара США за погонный фут .
Розетки стоят от 3 до 5 долларов за стандартную модель на 120 В, 15 ампер, в то время как интеллектуальные розетки стоят от 30 до 50 долларов за единицу .
Выключатели света стоят от 5 до 15 долларов за единицу .
Стоимость электрического щита варьируется в зависимости от силы тока следующим образом:
100 amps: $50–$200
200 amps: $50–$200
400 amps: $400–$500
Labor
Labor makes up the bulk of the стоимость любого проекта электропроводки, потому что это трудоемкий процесс и требует наличия зарегистрированного электрика с высокой степенью квалификации. Наем электрика стоит 40–100 долларов в час . В то время как установка проводки и розетки или двух в небольшой пристройке может занять всего пару часов, электропроводка всей комнаты, включая черновую и чистовую отделку, может занять до двух дней.
Разрешения
Скорее всего, ваши подрядчики соберут необходимые разрешения на электромонтажные работы в рамках вашего проекта реконструкции или нового строительства. Это гарантирует, что ваш проект соответствует коду, поэтому обязательно подтвердите, что ваш подрядчик получил надлежащие разрешения. Стоимость вашего разрешения будет варьироваться в зависимости от ваших местных правил, но в целом вы можете заплатить от 250 до 500 долларов США .
Сделай сам вместо найма профессионала
В большинстве штатов для выполнения электромонтажных работ требуется профессиональный электрик. Кроме того, вы должны предоставить подробные и подробные планы и схемы, а также пройти электротехническую проверку после завершения. На самом деле невозможно установить электропроводку самостоятельно, если вы не являетесь зарегистрированным профессионалом.
Если вы хотите сэкономить деньги, рассмотрите возможность найма местного электрика для прокладки проводки, но выполняйте отделочные работы самостоятельно, например, повесьте гипсокартон и уберите. Самостоятельное решение аспектов этого проекта может помочь сократить время и трудозатраты.
Часто задаваемые вопросы о монтаже электропроводки
Сколько стоит проверка электропроводки?
Проверки электрооборудования стоят от до 250 долларов США .
Как долго прослужит электропроводка в моем доме?
Срок службы новой электропроводки в вашем доме зависит от типа проводки и качества ее установки электриком. Правильно установленная медная проводка может прослужить более 100 лет.
Сколько стоит переделать дом?
Ремонт электропроводки в доме стоит от 6 до 10 долларов за квадратный фут . Большинство людей платят от 12 000 до 20 000 долларов за полный проект переустановки электропроводки. Модернизация или замена проводки обходится дороже, чем добавление новой проводки в новом здании, потому что вам нужно будет удалить старые провода и открыть стены, что является более трудоемким.
Не сделай сам. Наймите электрика.
Почтовый индекс
Получить оценки сейчас
Затраты на сопутствующие проекты
Наем электрика
Обновление или замените электрическую панель
Установите осветительный прибор
Ремонт Электрой Электрой Электройник. Вентилятор
Установка генератора
Создание надстройки
Найдите профессионалов поблизости
Установщики электрических ограждений для домашних животных поблизости
Услуги по ремонту электрооборудования рядом с вами
Аудиторы домашней энергии в вашем городе
Домашние инспекторы рядом с вами
Установщики домашних кинотеатров поблизости
Подрядчики по ландшафтному освещению2 905 City
Установщики громоотводов в вашем районе
Ближайшие подрядчики по HVAC
Доверенные электрики в вашем регионе
Фото: стоккете / Adobe Stock
Популярные категории
Дополнения и переделки
Ванные комнаты
Отопление охлаждение
Кухни
Пейзаж
Все категории
Популярные проекты
Наймите разнорабочего
Нанять горничную
Установить Ландшафтный дизайн
Реконструировать ванную комнату
Реконструировать кухню
Избранные статьи
Сколько стоит установить или заменить кухонные шкафы?
Сколько стоит пристройка к дому?
Установить столешницы
Сколько стоит установить окно?
Сколько стоит чистка водостоков?
Найдите ближайших к вам подрядчиков по электромонтажным и черновым работам
Хьюстон, Техас
Чикаго, Иллинойс
Сан-Антонио, Техас
Сиэтл, Вашингтон
Филадельфия, Пенсильвания
Портленд, Орегон
Денвер, Колорадо
Атланта, Джорджия
Кливленд, Огайо
Майами, Флорида
Орландо, Флорида
Колумбус, Огайо
Лос Анджелес, Калифорния
Джексонвилл, Флорида
Шарлотта, Северная Каролина
Остин, Техас
Индианаполис, Индиана
Миннеаполис, Миннесота
Сент-Луис, Миссури
Детройт, Мичиган
Питтсбург, Пенсильвания
Такома, Вашингтон
Даллас, Техас
Форт-Уэрт, Техас
Феникс, Аризона
Форт-Лодердейл, Флорида
Мемфис, Теннесси
Сент-Пол, Миннесота
Луисвилл, Кентукки
Балтимор, Мэриленд
Канзас-Сити, Миссури
Нью-Йорк, штат Нью-Йорк
Аврора, Колорадо
Сан-Диего, Калифорния
Пенсакола, Флорида
Тусон, Аризона
Лас-Вегас, Невада
Санкт-Петербург, Флорида
Сакраменто, Калифорния
Баффало, Нью-Йорк
Не видите свой город?
Сколько стоит провести электричество в сарай?
Сколько стоит провести электричество в сарае?
Angi
Центр решений
Электрика
Фото: Marianna / Adobe Stock
Основные моменты
Вы заплатите долларов за электроэнергию в отдельно стоящем гараже от 1000 до 9015 долларов.
Более крупные постройки на большем расстоянии от вашего дома могут увеличить затраты до 5000 долларов США+ .
Получите разрешение перед началом работы, если вы планируете заниматься своими руками (не рекомендуется).
Мы рекомендуем пригласить профессионального электрика для безопасного выполнения этой работы и кодирования.
Получите предложения от трех профессионалов!
Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
В то время как некоторые считают отдельно стоящие гаражи «старой школой», домовладельцы могут легко избавиться от этой стигмы, подключив электричество к другим отдельно стоящим объектам вашего дома. В конце концов, обеспечение светом и энергией других отдельно стоящих зданий вашего дома открывает множество возможностей — новое рабочее пространство, новый офис или даже примыкающий чердак, который вы можете сдать в аренду за дополнительные деньги.
Стоимость подачи электричества в отдельный гараж или сарай зависит от того, сколько энергии вам нужно, насколько сложна установка в вашем доме и во дворе и, возможно, даже от того, где вы живете. Это руководство по стоимости разбивает все это для вас.
Сколько стоит провести электричество к отдельно стоящему гаражу или сараю?
Проведение электричества в отдельно стоящий гараж или сарай обычно стоит от 1000 до 2500 долларов США , в зависимости от потребностей в электричестве, расстояния до вашего отдельного гаража или сарая, а также от того, нужно ли вам прорезать гипсокартон для прокладки новой проводки. Если для прокладки проводов в вашем доме требуется обширная работа, проект может стоить намного дороже — до от 4000 до 5000 долларов + возможно.
В среднем отдельно стоящие гаражи стоят дороже навесов из-за более высоких электрических нагрузок. Эти проекты часто требуют нескольких установок по всему гаражу, тогда как электрический блок сарая обычно устанавливается в одном месте.
Основные факторы стоимости
Вот все факторы, влияющие на подачу электричества в отдельное жилое помещение.
Потребности в электричестве
Домовладельцы, подводящие электричество к отдельно стоящему гаражу или сараю, часто преследуют цель — работать на новом месте, построить комнату отдыха или даже спроектировать дополнительное жилое пространство в виде квартиры в гараже или чердака. Электрик может помочь вам определить, сколько электроэнергии вам потребуется для достижения этих целей. Чем больше оборудования и приборов вы планируете использовать, тем выше будет стоимость.
Размер объекта
В отдельно стоящих гаражах может потребоваться установка двух отдельных электропроводок и розеток, что увеличит затраты на установку. Вот почему важно, чтобы электрик приезжал к вам домой, а не сообщал вам цену по телефону.
Расстояние до дома
Подземные питающие кабели используются для подачи электричества из вашего дома в гараж или сарай. Чем больше расстояние, тем больше копания и установки потребуется для вашей работы.
Голые стойки против гипсокартона
В новых домах с голыми стойками вы можете легко провести новую электропроводку в отдельное жилое помещение. Но если вам нужно взломать гипсокартон или обойти существующую электрическую систему, чтобы обеспечить электричеством ваш гараж или сарай, это будет стоить дороже.
Многие электрики разорвут для вас гипсокартон как часть работы. Тем не менее, большинство из них не кладут новый гипсокартон, поэтому вам, возможно, придется подумать о стоимости найма местного подрядчика по ремонту гипсокартона или сделать это самостоятельно. В среднем по стране от 1 до 3 долларов за квадратный фут, с типичной конечной ценой, превышающей 1000 долларов .
Разрешения
Профессиональные электрики имеют лицензию на выполнение этого вида работ в большинстве штатов, поэтому разрешение не требуется.
Если вы все еще рассматриваете возможность самостоятельного подключения электричества (и мы рекомендуем вам тщательно подумать об этом, прежде чем продолжить), имейте в виду, что в некоторых штатах запрещено выполнять электромонтажные работы своими руками без разрешения, что может стоить от 25 долларов и 200 долларов .
Стоимость прокладки электропроводки в гараже по типу
Однопроводная
Однопроводная передача использует только один электрический проводник и обычно используется в сельской местности для прокладки электропроводки под землей по доступной цене. Этот тип лучше всего подходит для основных электрических установок в гаражах и сараях. Около $1500 — хорошая оценка.
Multi-Wire
Многопроводная передача более гибкая и надежная, что упрощает работу с электроприборами или электроинструментами в отдельно стоящем гараже. Вы заплатите от 1500 до 2500 долларов США для базовой домашней установки, где не требуются обширные работы по гипсокартону.
Сколько электропроводки в гараже я могу получить в своем бюджете?
Эти три ценовых диапазона помогут вам определить, сколько электричества вы можете установить в своем гараже или сарае.
1000–1500 долларов
За 1200 долларов или меньше вы сможете провести простую однопроводную цепь от дома до гаража или сарая. Но если вам нужна многопроводная схема или отдельное освещение и розетки, вы можете легко превысить этот ценовой диапазон.
Чтобы не выходить за рамки бюджета, проконсультируйтесь с несколькими электриками или рассмотрите возможность найма мастера-электрика в вашем районе. Более низкая почасовая ставка может сэкономить вам сотни затрат на установку.
1 500–2 500 долл. США
В этом ценовом диапазоне возможно выполнение большинства работ с многопроводными цепями и более сложной прокладки электрических проводов.
В конце концов, многие электрики назовут вам цену, основанную на предполагаемом использовании помещения. Если вы планируете использовать мощные инструменты в своем отдельно стоящем гараже или сарае, они могут предложить установить оборудование более высокого класса, что повысит цену. Чтобы сэкономить, обсудите варианты и спросите, где можно сэкономить на материалах.
$2,500+
Вы легко можете заплатить более $2,500 , если вам нужно сломать гипсокартон, чтобы проложить новую электропроводку вдоль дома, в гараже или сарае. Если доступ к проводам ограничен, вы можете заплатить более 2500 долларов только за этот проект, даже не принимая во внимание прокладку новых электрических проводов.
В этой ценовой категории вы также можете рассмотреть вопрос о повышении мощности вашей электрической сервисной панели (например, перейти со 100-амперной панели на 200-амперную). Обычно это стоит в диапазоне от 1300 до 3000 долларов .
Могу ли я сделать этот проект своими руками?
Если у вас нет значительного опыта работы с электропроводкой, самостоятельные работы по электрике не поощряются из соображений безопасности. Вы также рискуете испортить электропроводку в вашем доме, что может потребовать дорогостоящего ремонта.
Стоимость найма электрика рядом с вами, хотя и выше, легко оправдана для этого проекта.
Влияет ли место проживания на стоимость?
Фото: Ириана Шиян / Adobe Stock
Электрики обычно берут от 50 до 100 долларов в час за свое время, в среднем по стране от 160 до 520 долларов за визит специалиста к вам домой и выполнение работы.
Крупные мегаполисы Америки, такие как Денвер, Нью-Йорк и Лос-Анджелес, как правило, взимают около 100 долларов США в час или более за электромонтажные работы.
Сельские электрики часто берут 50 долларов в час (а в некоторых случаях и меньше), но вам, возможно, придется заплатить за их выезд к вам домой. Вы также должны учитывать, что отдельные гаражи и навесы могут быть дальше в сельской местности, что требует больше электрических материалов и, таким образом, повышает цену.
Часто задаваемые вопросы о подведении электричества к отдельно стоящему гаражу
Сколько энергии вам нужно для подачи электричества к отдельно стоящему гаражу?
Ответ зависит от ваших потребностей и наличия вашей текущей электрической панели. Если вы надеетесь серьезно увеличить мощность в своем отдельном жилом помещении, вам также может потребоваться рассмотреть возможность увеличения мощности усилителя, на котором работает ваш дом (например, со 100 до 200 ампер).
Стоит ли проводить электричество в отдельный сарай?
Для многих домовладельцев навесы — это больше, чем место для хранения инструментов или приспособлений для ухода за газоном. Если вы думаете о создании рабочего места на открытом воздухе или хотите упростить свою жизнь, подключив электричество к месту, которое находится ближе к вашему двору, это может полностью окупиться.
Могу ли я вместо этого провести удлинитель к моему сараю?
Вы можете использовать удлинитель для питания сарая, но только временно. Удлинители не являются постоянным решением. Подача слишком большой мощности через шнур может привести к его перегрузке, перегреву и возникновению пожара. Идите вперед и возьмите удлинитель, если вам нужно подключить рабочий инструмент или прибор во время ежегодной весенней уборки, но убедитесь, что вы используете прочный и толстый шнур, чтобы свести к минимуму риск короткого замыкания. Подойдет шнур калибра от 16 до 10 (чем меньше калибр, тем лучше).
