Лучший проект электропроводки в частном доме

Схема электрической сети частного дома

Проектирование электропроводки в частном доме дело достаточно хлопотное, но вполне осуществимое даже без наличия специальных знаний. Достаточно лишь взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят вам пошагово создать собственный проект электропроводки для любого частного дома.

Содержание

• Схема электрической сети дома
• Проектирование электрической сети дома
  • Выбор способа монтажа электропроводки
  • Расчет суммарной нагрузки дома
  • Распределение нагрузок по группам
• Выбор электропроводки
• Вывод

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

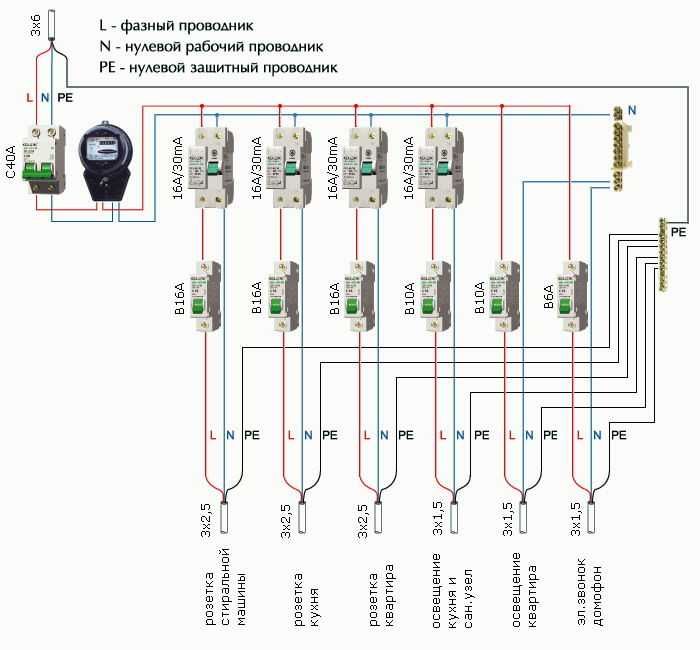

Электрическая схема распределительного щита частного дома

Итак:

• Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
• А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
• Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

Обратите внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, только в случае подключения через автомат УЗО.   Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом. Но исходя из опыта эксплуатации и личного мнения автора этих строк советуем вам устанавливать их отдельно для каждой группы.

• Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
• От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

• Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

• Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Обратите внимание! Для питания мощных электроприемников таких как электрическая печь допускается установка групповых автоматов с номиналом в 25А.

• Распределение нагрузки по группам следует производить исходя из их расположения и типа нагрузки. Так достаточно часто групповые линии сети освещения отделяют от групп питания розеток. Но это не является обязательным, а в некоторых случаях не целесообразно.

Схема совмещенной электрической группы

• Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома. Обычно это 1 – 2 смежных комнаты.
• Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Обратите внимание! Розетки в ванной комнате допускается устанавливать только при наличии в группе в которой установлена розетка автомата УЗО. При этом согласно ПУЭ номинальный ток утечки для такого коммутационного устройства нормируется током утечки в 30мА.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения.

Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

• Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
• Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
• Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
• Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

• Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм².

Вывод

В нашей статье мы привели основные этапы проектирования электрической сети в частном доме. Как видите в этом нет нечего сложного, а видео на нашем сайте еще больше должно облегчить эту задачу. Главное подойти к этому вопросу внимательно и взвешенно и у вас наверняка все получится.

Схема электропроводки в частном доме: схемы + фото

Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.

Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

1. Общую нагрузку от электрических приборов.
2. Количество комнат.
3. Желание экономить средства.

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

• Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
• Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
• Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
• На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
• Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
• Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
• В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
• Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

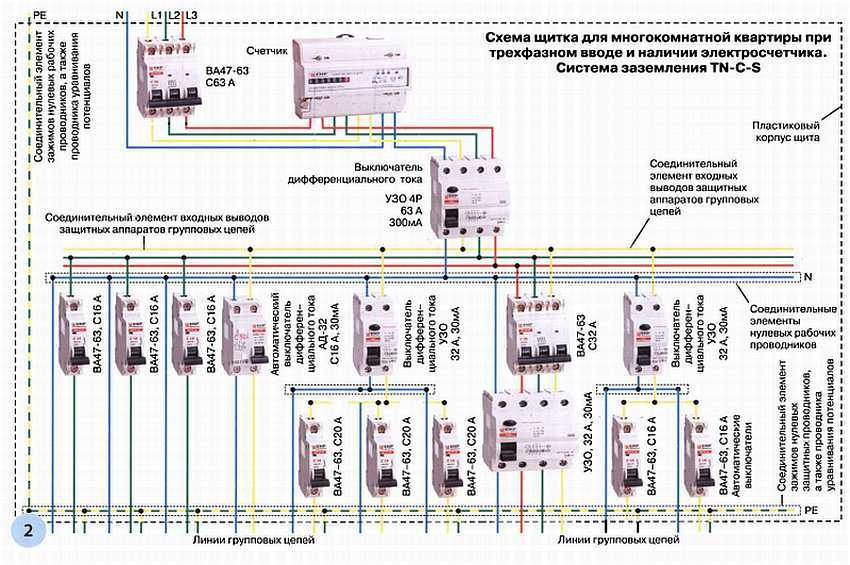

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Читайте также: схема выключателя света с индикацией.

правила проектирования и советы по электромонтажу

Схема электроснабжения частного дома это много заказанных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы обеспечивает безопасность и комфорт владельцев недвижимости.

Если схема спроектирована правильно, с учетом требований ПУЭ и других нормативных документов, бояться нечего – в помещениях всегда будет свет, тепло, а электроприборы не сломаются из-за скачков напряжения или короткие замыкания в сети. Поэтому дизайну электрики следует уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье изложены общие требования к проектированию электросети, даны практические советы по выбору проводов, а также подробно описаны типовые схемы электромонтажа для электриков.

Кроме того, мы подготовили обзор распространенных ошибок, учет которых поможет избежать недочетов при проектировании и монтаже сетей электроснабжения.

Содержание статьи:

• Общие правила проектирования электросети
• Рекомендации по выбору проводов
• Анализ схем электропроводки
  • Вариант №1 – общая схема-план всего дома
  • Вариант №2 – примерная схема электропроводки
  • Вариант № 3 – техническое решение для небольшого дома
  • Вариант №4 – схема электропроводки подвала/гаража
  • Вариант №5 – принципы электромонтажа кухни
• Обзор типичных ошибок проектирования
• Выводы и полезное видео по теме

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, была составлена ​​примитивная схема для устройство системы электроснабжения, включая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, цепь обязательно дифференцируется на групповые линии, защищенные автоматическими выключателями и другими устройствами.

Только на одной кухне можно подключить до десятка устройств, из них 2-3 мощных агрегата, требующих выделенных линий электропередач с укрупненным кабелем и отдельными розетками

Если учесть все нюансы расположения электропроводки в частном доме с учетом использования медного провода он прослужит не менее 20 лет. Обычно схему составляют вместе с проектом нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;
Автоматические выключатели
• ;
• распределительные коробки;
• приборы осветительные;
• мощные бытовые приборы;
• электрощит.

На этом же этапе следует определиться со способом прокладки кабелей – открытой или закрытой. В домах с оштукатуренными стенами обычно применяют закрытый способ, с деревянными – открытый.

Какую бы схему вы ни использовали, есть ряд правил, от которых нельзя отступать. Они прописаны в нормативных документах, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются для составления схемы:

Галерея изображений

Фото

Электрические провода, кабели прокладываются горизонтально и вертикально. Эта норма отражает многолетний опыт эксплуатации цепей.

При прокладке провода нельзя поворачивать его под острым или тупым углом, любой поворот линии должен быть на 90°. От распределительных коробок и щитков провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещается

Не располагайте провода в непосредственной близости от оконных и дверных проемов, ниш и порталов. Минимальное расстояние от штробы и кабелей, проложенных открытым способом, 15 см. Соответственно розетки и выключатели также должны находиться на расстоянии не менее 15-20 см

Оптимальное расстояние от блока розеток до «чистого пола» 30-40 см. Исключение составляют розетки, установленные в рабочей зоне на кухне, а также в ванной, для фена или бритвы. Их монтируют над столом или раковиной – для удобства использования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их расположение. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых приборов – электроплит, кондиционеров, стиральных машин и др. – предусмотреть отдельные линии, защищенные автоматическими выключателями, другие устройства

Распределение распределительный щит с защитными устройствами устанавливается на удобной для обслуживания высоте – примерно 150-170 см от пола. Такая высота является дополнительной страховкой от проникновения в щит маленьких детей

При монтаже электропроводки на кухне необходимо учитывать расположение газовой трубы, которая обычно проходит по наружной стене. По правилам техники безопасности и монтажа электроустановок минимальное расстояние от линии электропередач или розетки до газовой трубы 20 см

Провода параллельны или перпендикулярны полу/потолку

Угол поворота проводов строго прямой

Расстояние от ЛЭП до дверей и окон 9В Помимо правил, следует учитывать личный комфорт. Например, у двуспальной кровати обычно установлено две розетки – по одной с каждой стороны.

Выключатели размещаются на высоте 80-90 см от пола. В больших залах, коридорах, комнатах.

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливаются светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно заземляйте все металлические розетки и предметы, подключенные к линии электропередач. Для заземления в электроустановках используется третья жила кабеля — провод в желто-зеленой изоляции.

Руководство по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит используют скрытый способ прокладки проводов.

Для дополнительной защиты, а в случае ремонта и быстрой замены кабеля он помещен в негорючий полимер.

В домах из бруса или бревна для сохранения стиля ретро используют открытый способ прокладки проводов, приобретая декоративные изделия – витую проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно, специалисты производят расчеты, связанные с определением нагрузки.

Однако на основании стандартных конструкций и многолетнего опыта квалифицированные электрики придерживаются следующих параметров:

• цепи освещения – 3*1,5 мм² или 3*2 мм²;
• группы розеток – 3 * 2,5 мм²;
• электрическая плита/духовка – 3*4 мм²;
• Кондиционер – 3*2,5 мм², для бытовых приборов мощностью более 5 кВт – 3*4 мм²;
• Котлы отопления – 3*4 мм² и более (согласно рекомендациям производителя).

Оптимальный тип кабеля – трехжильный медный: ВВГнг, ШВВПнг. Нельзя использовать провода сечением меньше указанного, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Анализ электросхем

Рассмотрим несколько типовых схем, которые используются при строительстве или капитальном ремонте. Все варианты объединяет наличие защитной группы: путем разделения электропроводки на цепи, каждая из которых подключена к отдельному автомату.

Вариант №1 – общая схема-план всего дома

Это не электросхема, а перечень всех электроприборов, которые планируется разместить в доме. С его помощью можно подсчитать, сколько машин и , посчитать общее количество линий электропередач, ведущих к щиту.

Здесь необходимо указать тип сети, чтобы правильно выбрать кабель. Для 3-х фазной сети берется 5-жильный кабель, для 1-фазной сети 3-жильный кабель.

За часть приборов отвечает организация, поставляющая электричество в дом. Это электросчетчик и вводное защитное устройство, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Распределительный щит находится в отдельном помещении внутри дома, в коридоре, в ближайший гараж. Также устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электричеством в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключаются к вводному кабелю – медному проводу сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется устанавливать УЗО на каждую отводящую цепь, автоматы на линии света на каждую комнату, а также на кондиционеры, котел отопления, систему «теплый пол» и т.д.

Если в отдельном помещении планируется разместить несколько светильников и розеток, то при входе нужно смонтировать . Он соединяет входной кабель с линией освещения и розеточной группой.

Вариант №2 – образец схемы электропроводки

Чтобы нарисовать схему электропроводки, необходимо взять план дома и отметить на нем места установки электроприборов.

Этот документ становится основанием для составления сметы – в нем легко рассчитать не только количество выключателей, розеток и дополнительных материалов, но и рассчитать метраж проводов.

Схема электрической сети одноэтажного дома. Для удобства навигации в линиях электропередач, ведущих от электрощита к помещениям, контуры обозначены разными цветами

Обязательно указать точку ввода ЛЭП в дом и место установки электрощита. Затем по отдельным линиям следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства большой мощности также должны иметь маркировку, так как они питаются от отдельных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью электропроводки в конкретном частном доме.

Для рисованных схем специальных символов нет, главное, чтобы владелец дома и монтажники понимали, что стоит за каждым символом. Однако лучше использовать, чтобы впоследствии разобраться с проектом самостоятельно.

Вариант №3 – техническое решение для небольшого дома

Все планы и схемы аналогичны, так как построены по одному принципу, однако могут отличаться количеством установленных розеток и световых цепей, а значит, и в количество подключенных к ним защитных устройств.

Примерная схема одноэтажного дома, внутри которого 3 комнаты, коридор, кухня, санузел. Линии электропередач собираются так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты

Перед сетью устанавливается вводной выключатель, который при необходимости может отключить весь дом и отключить счетчик . Затем следует счетчик, а после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машина, автоматы устанавливают на 25-40 А. Сечение провода также следует увеличить до 3,5-5 мм².

По такой схеме можно не рассчитывать метраж проводов, а вот количество розеток, распределительных коробок, выключателей, УЗО, автоматов посчитать несложно.

Вариант №4 – схема электропроводки подвала/гаража

Часто подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и обустраивают сушилку, погреб для хранения урожая или даже теплый гараж. Гораздо удобнее, когда такое помещение полностью оборудовано розетками и светильниками.

На схеме показана электрическая проводка со счетчиком электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен.

Если не брать в расчет счетчик, на щите останутся вводные автоматические выключатели, шина заземления, УЗО 20 А, три автоматических выключателя: на линию освещения, на розетки и на компрессор. Дополнительное мощное оборудование также нуждается в автоматической защите.

Вариант №5 – принципы электропроводки кухни

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Его особенностью является большое количество подключаемых электроприборов, поэтому необходимо будет выделить несколько линий электропередач с отдельными автоматическими выключателями.

Основная трудность заключается в размещении розеточных блоков таким образом, чтобы они находились близко к приборам и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы важно необходимо отобразить мебельный гарнитур на бумаге с расстановкой всего оборудования.

Бессеточные соединения, например, у духовки, делаются под столешницей, у стены, а розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести за рабочий стол.

Небольшие электроприборы легче отключить, если под рукой есть электропроводка. Розетки, устанавливаемые рядом с мойкой, должны иметь степень защиты от IP44 и выше.

Обзор типичных ошибок проектирования

Недостатки в схеме или планировании работ влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании сети электроснабжения. Результатом может стать выход из строя дорогостоящего оборудования, а еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить взаиморасчеты – любые технические изделия и материалы необходимо приобретать с запасом;
• заложить в проект установку обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• для планирования использования закрытой электропроводки – более сложной и при условии соблюдения перечня требований ПУЭ;
• для проектирования коммутации в одной распределительной коробке низковольтных и мощных силовых проводов;
• для планирования присоединения проводов опасных для дальнейшего обслуживания и эксплуатации скруток; лучший вариант – готовые клеммы;
• изготавливают цепи из алюминиевой и медной проволоки, а также применяют алюминиевую проводку.

Некоторые ошибки связаны с неправильными расчетами. Например, кабельные ворота при закрытом способе установки следует закладывать на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки ниже или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной плиты перекрытия.

Не подключайте заземление розеток с помощью кабеля, заземления на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электропроводку в доме, обратитесь в проектную организацию. Специалисты выезжают на объект и составляют схему подключения, исходя из конкретных условий монтажа.

Выводы и полезное видео по теме

Разбор схемы пола:

Правила электросхем:

Описание схемы электрощита:

Ответственность и риски за «инициативу» при подготовке проекта ложатся на плечи владельца дома. Если у вас нет соответствующего образования и опыта, рекомендуем заказывать документы в организации, которая занимается профессиональной разработкой проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться своими знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма обратной связи расположена ниже.

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и Огонь.

Содержание

• Зачем нужен контур?
• Paperwork
• Scheduling input
  • Air inlet
  • Underground input
• Load calculation
• Distribution board
• Internal power supply planning
  • Open wiring
  • Concealed wiring
• Rules and tips

Зачем нужна схема?

Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

• Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
• Место установки распределительного щита.
• Защитные устройства и электросчетчик.
• Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
• Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
• Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени, как вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

1. Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

Оформление документов

Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
2. Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
3. Опять же, энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
4. Сделанная вводная линия должна пройти проверку в специальной электролаборатории, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
5. Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

Вход для планирования

Самое главное отличие электрики в квартиру от в частный дом – реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

• Установка воздухозаборника с кабелем или изолированным проводом.
• Прокладка подземного кабельного ввода.

Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

Воздухозаборник

Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздухозаборник?

1. Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
2. На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
4. Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

• Очень важно обеспечить достаточное натяжение стального троса.
• Провод должен крепиться к кабелю свободно, без натяжения.
• Расстояние от земли до провода должно быть не менее 3,5 м.
• Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
• Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм ² .

Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

1. Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
2. Стиль и архитектурное решение участка имеют законченный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
3. Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут поступление воздуха. Это вряд ли произойдет в подземных установках.
4. В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

Ну и главный минус подземного ввода – земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

Расчет нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

• Элементы освещения.
• Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
• Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
• Кондиционеры.
• Электрическое отопление.
• Сантехника (водонагреватель, фен и стиральная машина).
• Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.п.).

Суммируйте мощности всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

Распределительный щит

Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

1. Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
2. Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
3. К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

Сама панель содержит:

• счетчик электроэнергии;
• вводной автомат, он отвечает за электроснабжение всего дома;
• несколько автоматов для подключения отходящих токоприемников в соответствии с их разбивкой на группы;
Устройство защитного отключения (УЗО)
• , которое работает в паре с вводным автоматом.

Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

Планирование внутреннего источника питания

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

Открытая проводка

Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

Провода можно прокладывать:

• в специальных пластиковых ящиках;
• на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

Скрытая проводка

Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные пазы, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные проводники еще нужно будет закрепить алебастровым или гипсовым раствором.

Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

Правила и советы

Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны быть легкодоступными (не заклеены обоями, не спрятаны под листы гипсокартона, не заставлены громоздкой мебелью, которую невозможно передвинуть).
2. Заземляющий провод должен быть прикреплен к приборам болтами.
3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
4. Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
7. Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
8. Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки.
