Организация отопление коттеджей и частных домов занимает немалую часть времени строительства всей постройки. Возведение дымохода или установка трубы на крыше является финальным этапом этого типа работ. Именно от качества его выполнения во многом зависит качество и надежность полученной системы отопления дома.

В данной статье мы расскажем о том, как сделать трубу на крыше и защитить ее от осадков.

Варианты размещения трубы

Профессионалы советуют выводить дымоотводную трубу через конек, так как в этом месте организовать примыкание кровли к дымоходу достаточно просто. Благодаря такому размещению, удается избежать образования снеговых карманов и снизить вероятность протечек. Но такой метод установки имеет и недостатки. Так, в данном случае просто необходимо создавать стропильную систему, у которой коньковая планка не выполняет несущих функций. Также можно организовать разрыв коньковой планки с дополнительным укреплением ее концов.

Кроме того, разделка трубы на крыше может обернуться дополнительными затратами в случае если используется дымоход круглого сечения. Дело в том, что на рынке практически отсутствуют комплектующие, которые используются для организации прохода такого дымохода сквозь конек. Поэтому рекомендуется использовать дымоходы квадратного или прямоугольного сечения.

Не менее удачным размещением трубы на дымоходе является место на скате, не сильно удаленное от конька. В этом случае не нужно разрывать конек, что способствует более быстрому завершению строительных работ. Кроме того сам проход выполняется относительно просто.

Где не рекомендуется монтировать трубу дымохода

Наиболее неудачным местом для прохода дымохода являются места стыков двух скатов — ендовы. Достичь качественного примыкания трубы к кровле в таком месте практически нереально, при этом водный поток, стекающий со скатов крыши, будет создавать дополнительную нагрузку на трубу дымохода. Кроме того, зимой здесь будет скапливаться снег. Как результат, кровля может дать течь.

Так же как и в случае с проходом сквозь конек, данный метод требует организации более сложной стропильной системы в местах ендов.

Кладка трубы на крыше

Организовать правильное примыкание дымохода на крыше порой достаточно сложно, так как кровельный пирог является сплошным и он в итоге должен остаться непрерывным по всей площади. Требования СНиП достаточно четко описывают условия размещения горючих материалов вокруг дымоходов. А материал из которого делают паро- и гидроизоляцию современных кровель как раз относиться к таким материалам.

Поэтому, в зависимости от выбранного типа дымохода, пленки изоляции должны находиться от трубы на расстоянии не менее 13-25 см. Хорошим вариантом считается керамическая труба для дымохода.

Но как же в этом случае проводится труба на крыше дома ? Оптимальным решением является отделение части кровельного пирога от его основной плоскости.

Для этого могут применяться:

  • стропильные ноги по бокам трубы;
  • поперечные балки, установленные сверху и снизу и имеющие толщину стропил.

То есть по простому — необходимо создать своеобразный короб из дерева, который надежно отделяет горячую трубу от пирога кровли. При этом следует придерживаться требований СНиП, так как деревянные элементы также должны размещаться от дымохода на определенном расстоянии. Короб для трубы на крыше изнутри заполняют теплоизоляционным материалом негорючего типа. Для этого может использоваться базальтовая вата.

Примыкание слоя гидро- и пароизоляции к установленному коробу выполняется стандартным методом:

  • полотна изоляции надрезают «конвертом»;
  • края материала доводят к поперечным балкам или стропилам, где его фиксируют гвоздями или скобами;
  • пленку гидроизоляции зажимают брусьями обрешетки и контробрешетки. Пленку пароизоляции фиксируют основанием для укладки отделочного материала чердака;
  • для того чтобы утеплитель был надежно защищен от попадания влаги, в местах примыкания пленки изоляции к стенкам короба необходимо устроить герметичное уплотнение из клеевого состава или специальной клейкой ленты.

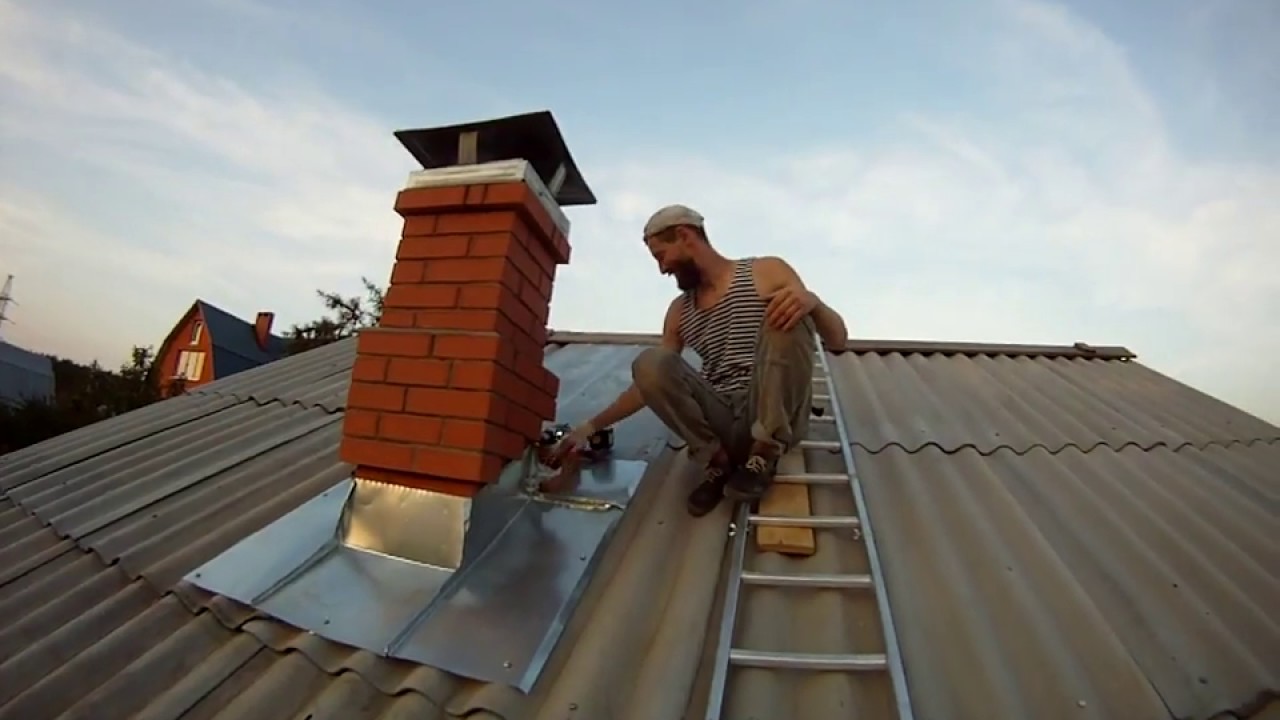

Кирпичная труба на крыше — герметизация стыка

В зависимости от формы сечения дымоотводной трубы и от типа кровельного материала, выбирается правильная форма проходного узла, которая сможет обеспечить максимальную защищенность этого участка крыши. Но, независимо от выбора, принцип организации этого узла остается неизменным.

Одной из важнейших задач при обустройстве кровли и прохода через нее дымохода является герметизация стыков. Благодаря правильному выполнению этого типа работ, можно обеспечить качественный отвод воды от дымохода. Для того чтобы реализовать это требование используют фартук для трубы на крыше.

Рассмотрим, как правильно заделать трубу на крыше:

  • Дымоходы с бетонным или кирпичным наружным слоем квадратного и круглого сечения необходимо защитить специальным фартуком, который идет в комплекте с кровельным материалом. Так, например, к керамической и цементно-песчаной черепице в наборе комплектующих частей имеются алюминиевые ленты, которые имеют клейкую основу.
  • Стык герметизируют с помощью ленты, наклеивая одну ее половину к трубе, а вторую – под углом к кровле.
  • Теперь верхнюю часть ленты (та, которая приклеена к дымоходу) плотно прижимают металлической планкой. Саму ленту фиксируют термостойкими дюбелями. На кирпичной стене ленту и планку можно фиксировать по предварительно сделанной в кирпичах штробе.
  • В месте стыка все планки и трубы, а также сами крепежи необходимо промазать герметиком, стойким к высоким температурам и агрессивному воздействию атмосферы. Это позволяет полностью исключить попадание под кровлю воды, стекающей по стенкам дымохода (прочтите также: “Гильзование кирпичного дымохода”).

Аналогично делают стык кровли и гибкой черепицы. Но в этом случае вместо эластичной клейкой ленты используется ендовой ковер или заведенная на стенки дымохода черепица. Если кровля создается из металлочерепицы, то фартук для герметизации делают из листов металла, имеющих цвет кровельного покрытия (прочитайте также: “Печная труба”).

Организовывая фартук необходимо всегда помнить, что верхнюю его часть обязательно заводят под кровельный материал. Это необходимо для того, чтобы вода стекала сперва по скату крыши, а потом попадала на фартук. Если уложить фартук без нахлеста под кровлю, то такая крыша скоро даст течь.

Герметизация дымоходных труб круглого сечения

Дымоходы круглого сечения зачастую имеют трехслойную конструкцию с шаром теплоизоляции внутри. Крепление трубы на крыше организовывается с помощью готовых примыканий из листов стали, которые соединяют со специальным фартуком — колпаком.

Кровельный проход можно сделать и самому. Для этого понадобится обычный плоский лист металла. Такую деталь крепят к конструкции крыши. Фиксировать фартук намертво на дымоходе нельзя. Во-первых, шурупы, скобы или гвозди могут повредить теплоизоляцию внутри. А во-вторых, жестко зафиксировав такой дымоход к кровле, в будущем можно получить его повреждение, так как стропила могут дать усадку, а сама дымоходная труба на крыше дома будет расширяться под действием температур (прочтите подробную статью: “Как обустроить проход трубы через крышу”).

Примыкание к трубе, обучающее видео:

Для того чтобы защитить примыкание, поверх трубы дымохода надевают стальной хомут с термостойкой прокладкой. Этот элемент закрывает место стыка, защищая его от проникновения влаги. Установка самой трубы и организация ее прохода сквозь материал кровли в этом случае остаются неизменной.

По периметру фартук можно оклеить свинцовой или алюминиевой лентой. Вместо нее допускается использовать профилируемую по кровельному материалу свинцовую деталь овальной формы. При этом важно завести под кровлю верхний край фартука, а его нижний край выводят внахлест поверх нижней части ската. Таким образом вода, стекающая по скату, попадает на фартук и оттуда стекает по нему на скат крыши. Читайте также: “Как сделать отделку трубы на крыше – варианты обшивки”.

Также помните, что перед тем как закрепить трубу на крыше, сперва необходимо установить котел отопления.
