Устройство автобетоносмесителя глазами любителя: важные подробности

Конструкции автобетоносмесителей разные, а конечный результат один

Общее устройство автобетоносмесителя может кардинально отличаться друг от друга. Иметь разные технические характеристики, параметры, по которым производится их квалификация. Общим остаётся основная задача – доставка бетона на строительные объекты, иногда значительно удалённые от бетонных заводов.

Строительство домов, коттеджей в сельскохозяйственной местности, ремонт дорог и новая прокладка трасс требует больших «бетонных вливаний». Установки и конструкции, выполняющие транспортировку бетона в соответствии с жёсткими правилами ГОСТ, должны отвечать определённым критериям.

Содержание статьи

• Признаки классификации автобетоносмесителей
  • Модификация автомобиля
  • Виды модификаций
• Как сократить сроки бетонных работ
  • Заботливый хозяин техники

Признаки классификации автобетоносмесителей

Из требований ГОСТ по доставке бетона до места назначения можно выделить основополагающие: исключить проникновение атмосферных осадков в бетонную смесь: она должна оставаться однородной (гомогенной), прямые солнечные лучи не касаются поверхности раствора, минимальные потери во время загрузки, транспортировки, выгрузки.

Автомобильная бетономешалка на схеме

И еще одна схема.

Миксер MXR1350В, объем автобетономешалки 7 м³, на базе шасси КамАЗа-4310

Модификация автомобиля

Установить бетоносмесительную установку на автомобиль и придать ему новые функции и свойства, заставила жизнь вначале XX, когда строительство переросло в индустрию. Доставлять свежеприготовленную бетонную смесь в открытом, металлическом кузове автомобиля было совсем не просто.

Строились города, плотины, заводы, требовалось много строительного материала, в том числе бетона. Он выплёскивался через край на ухабах дорог, мок под дождём, перемерзал в морозы, пересыхал под палящими лучами солнца без защиты. Первые опыты доставки бетонного раствора в специальных бочках, установленных на автомобиль, пришлись на середину 30-х годов.

Волшебные превращения автобетоносмесителей	Периоды развития
Первенцы серийных автобетоносмесителей в СССР	После 2-х лет подготовительных работ, на Киевском заводе в 1938 г. наладили серийный выпуск автобетономешалок-развозок. Автобетономешалка смотрится «гадким утёнком» и немного нелепо с высоты пройденных лет, но тогда она позволяла иметь смесительный барабан на 1,5 м³, небольшой бак для воды (240+40л), которого хватало на приготовление бетонного раствора и промывки барабана. Данная конструкция базировалась на шасси автомобиля ЗИС-6, ЯГ-6. Их недостатки перевесили количество плюсов, но они продержались до послевоенного периода.
Грушевидная форма барабана, установленного под 17º к горизонту	Технические характеристики автобетоносмесителей после войны были улучшены. Объем автобетономешалки стал 1,6 м³, бак для воды 270+80л. Большое неудобство данной конструкции заключалось в том, что на автомобиле был дизельный мотор, а на приводе бензиновый. Но это была более совершенная конструкция на базе ЯАЗ-200, которая исправно прослужила до 60-х годов.
На фото слева СБ-92 с повышенной скоростью выгрузки бетона, справа СБ-92В-1 на базе КамАЗа	Увеличить темп разгрузки бетонного раствора позволило снижение угла наклона оси барабана с 18º до 15º. Автомобильные бетономешалки на базе КамАЗа обеспечивали потребности отечественных строителей и поставлялись в Китай, Венгрию, Вьетнам, Болгарию и т.д.
Симбиоз совместной разработки – автобетоносмеситель фирмы «Штеттер» и Каменского мех. завода	Стройки всего мира используют экономичные, долговечные, надёжные устройства фирмы «Штеттер», способные работать в суровых условиях. Лицензионный выпуск немецкой техники на советских механических заводах не обеспечивал в полном объёме потребности отечественных строителей. Если на зарубежный рынок выпускалось 1000 комплектов, то на внутренний – 200.

Если в 70-е годы ощущался недостаток в данной технике потому что работали на выпуск только 2 механических завода в СССР, то к концу XX века авто бетономешалка органично вписалась в производственные процессы современного строительства.

Внимание: Оборудование для получения и транспортировки бетонного раствора может монтироваться на шасси грузового автомобиля соответствующей грузоподъёмности. В России наиболее часто встречаются бетоносмесители на КамАЗах 6520.

Такие автомобильные гиганты, как Урал, МАЗ, КрАЗ и КамАЗ производят шасси под бетонные установки. Зарубежные партнёры всегда составляли серьёзную конкуренцию отечественным автомобилестроителям, поэтому недостатка в этих установках сейчас не наблюдается.

Виды модификаций

Услышав простую фразу 90 х 60 х 90, каждый взрослый человек понимает, что речь идёт о параметрах красивой женской фигуры. У автобетоносмесителей имеются свои технические характеристики.

Улучшать их стремятся производители данных конструкций, поэтому существуют различные модификации в устройстве бетоносмесителей, и критерии, по которым они квалифицируются:

1. Тип рабочего двигателя.

Устанавливается автономно.

Автобетономешалка: объем бочки 10 м³ с автономным двигателем

• Машина изготовлена на Пушкинском ремонтно-механическом заводе. Базовое шасси от Hyundai HD 370, лицензия SCHWING – STETTER.

Шасси КамАЗ 6501, бетоносмеситель 58148Y

• Ёмкость барабана 9 м³, данные конструкции аккумулируют в себе современные технологические новинки в этой области;
• Автомобиль бетономешалка с автономным двигателем, продолжает работать при условии выхода автомобиля из строя. Бетономешалку данный показатель характеризует, как надёжную установку, а вот сам автомобиль имеет внушительный вес.

Устанавливается на шасси. Двигатель на шасси имеет низкий показатель шума, более лёгкий вес. Бетоносмесители, правда, смотрятся несколько необычно.

На TIGARBO с двигателем на шасси вроде чего-то не хватает

Вид сзади кабины.

Двигатели на шасси отличают высокая экономичность и экологичность

• Автобетоносмеситель, оборудованный двигателем на шасси, экономно расходует топливо, меньше выбрасывает вредных веществ в атмосферу.

2. Тип привода барабана

Автобетоносмеситель VOLVO FM с механическим приводом насоса

Привод барабана-смесителя ранее был механическим, но таких машин остаётся всё меньше.

Миксер для приготовления раствора с гидравлическим приводом

• Гидравлический привод, имеющий плавный ход и более совершенную конструкцию, выдавливает механику и занимает свою нишу по праву.

3. Способ разгрузки

• Первый способ выгрузки самый распространенный. Он позволяет подъезжать к объекту разгрузки максимально близко и подавать раствор более точно.
• Второй способ разгрузки «вперёд» привлекателен тем, что водитель из кабины контролирует процесс.
• К одной из основных характеристик машины можно отнести и размеры барабана-смесителя. Вместимость колеблется от самого маленького в 2 м³ до наибольшего — 12 м³. Соответственно изменяется цена установки, на которую влияют стоимость шасси и производитель.

Как сократить сроки бетонных работ

Доставка бетонного раствора с опозданием, частичные недопоставки или наоборот излишки его, кого не раздражают эти «неувязки».

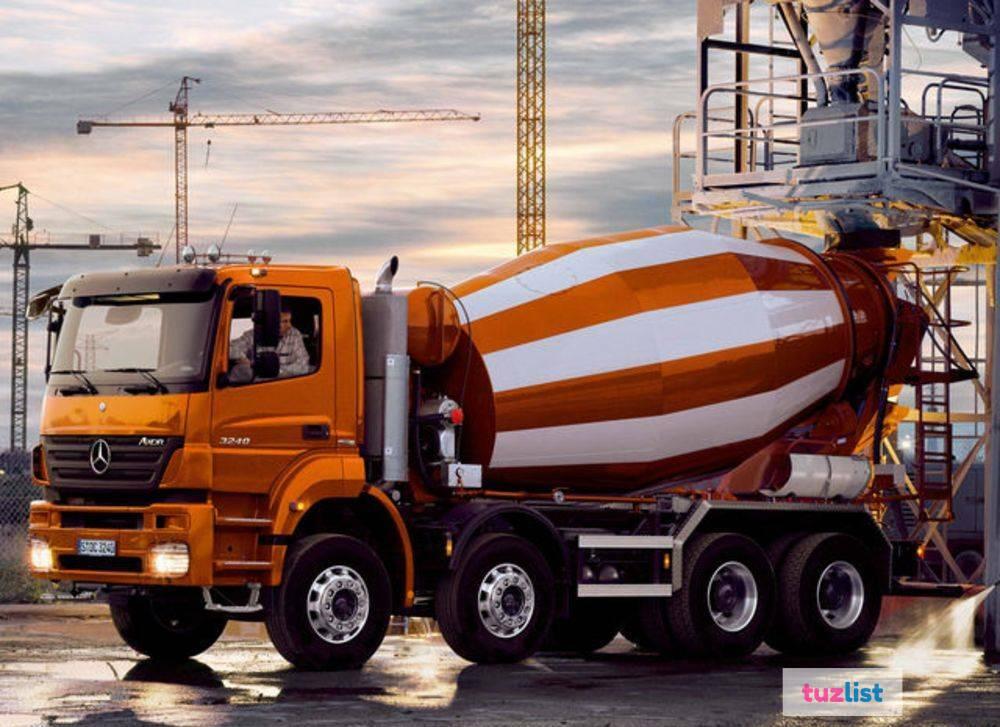

Специальная техника для доставки бетона

Чтобы правильно рассчитать потребности в необходимом количестве бетонной смеси, грамотно подготовить разгрузку раствора, необходимо иметь элементарные представления об устройстве специальной техники, к которым относятся автобетоносмесители, автомиксеры, АБС и ещё много видов строительной техники.

Начинка миксера для постоянного перемешивания бетонной смеси

• В первом варианте составляющие, сухие компоненты, из которых получается бетон, загружаются непосредственно на заводе, заливаются водой и неспешно отправляются на объект. За время проезда, смесь перемешивается до готового состояния и поддерживается в нужной консистенции, удобной для выгрузки;
• Во втором случае загрузка автобетоносмесителя выполняется готовым раствором. Бетономешалка доставляет жидкий бетон до места транспортировки;

Внимание: Сохранение бетонной смеси в однородном состоянии обеспечивается постоянным перемешиванием. Это обязательное условие транспортировки.

• На фото хорошо просматриваются спиральные лопасти внутри смесительного барабана;
• Винт Архимеда работает безотказно в данной конструкции. Вращается в одну сторону и получается бетонная масса, пустили лопасти в обратном направлении — можно принимать готовый бетон;
• Прием бетонной смеси из автобетоносмесителя под давлением позволяет ему стекать по лотку непосредственно в место работы;
• Когда нет возможности для машины близко подъехать к месту работы, то рабочие протягивают желоба к автобетоносмесителям или используют специальные устройства в виде стрел и рукавов. Самое простое устройство для стекания бетона, сделанное своими руками — деревянный желоб.

• Заказ специального АБС, позволяющего удобно принять бетон с расстояния 10 м, возможен только при наличии такой техники. Это надо уточнять и согласовывать предварительно с оператором;
• Заранее необходимо позаботиться о площадке под АБС, чтобы он не простаивал драгоценное время;
• Минимальные размеры площадки составляют 6 х 8 м, расстояние до края котлована не менее 8 м, уклон не больше 5%;

Внимание: Около площадки под разгрузку не должна проходить линия электропередач, иметься свободное пространство для развертывания разгрузочного устройства и место под промывку АБС.

Если всё продумано и подготовлено на высоком профессиональном уровне, труба для автобетоносмесителя дожидается своего часа и лежит в сторонке, то бетонные работы могут закончиться довольно быстро.

Заботливый хозяин техники

Узлы, блоки и просто детали данной спецтехники постоянно подвергаются нагрузкам, а значит механическому износу. Если поддерживать порядок, чистоту приборов в кабине и мыть регулярно машину снаружи, должен водитель, то ремонт автобетоносмесителей нужно доверить квалифицированным специалистам.

Редукторы на автобетононасосах тоже не вечные

Механические поломки деталей лучше не допускать, а выявлять слабое звено во время технического осмотра.

Чтобы определить такую поломку, надо быть механиком

1. Устройство редуктора автобетоносмесителя может быть планетарным. Оно предназначается для приводов бетоносмесителей серии СБ-138Б, 146МА, 146А. Преобразование и дополнительное усиление крутящего момента ротора смесительной установки, которое так необходимо для качественного перемешивания тяжёлой, бетонной смеси.
2. Или цепным. Основная деталь цепного редуктора – цепь, служащая для передачи вращения на барабан со звёздочки. Автобетоносмесители отечественных и зарубежных производителей используют цепи привода ПРЛ-44, 45-1300013568.

Ремонт редуктора

Руководство по эксплуатации автобетоносмесителя занимает в бумажном носителе увесистый том. Необходимо чётко ориентироваться в своих действиях. Ремонты автобетоносмесителей бывают текущие и капитальные.

Чтобы отремонтировать лоток – желоб для бетона, надо его разобрать

1. Текущее обслуживание выполняется через 1200 часов работы. Производится проверка лопастей смесительного барабана, подшипниковых узлов, зубчатых зацеплений и уплотнений. Проверяются механизмы управления, куда входят процессы подачи топлива, муфты сцепления, реверс редуктора. Инструкция по текущему обслуживанию предписывает промывать корпус подшипников и редукторов. Очищать от грязи и пыли ролики, бандаж, звездочки перед смазкой. Грузовой автомобиль и двигатель смазывается в соответствии с эксплуатационным руководством.

Внимание: Заказать запчасти к автобетоносмесителям, произвести диагностику и установить неисправность механизмов, можно на специальных стендах.

2. Капитальный ремонт автобетоносмесителя производится после диагностики и полного технического обследования механизмов. К выше перечисленным ремонтным операциям, добавляются замены изношенных деталей с полной разборкой узлов и блоков, сборка, регулирование, смазка. Автобетоносмеситель после капитального ремонта снова испытывается, окрашивается.

Все о автобетоносмесителях рассказать практически невозможно. Совершенствуются технологии, процессы современной строительной индустрии, предлагаются новейшие строительные материалы.

Бетонные смеси были, есть и будут, пока люди сначала разрушают объекты, а потом заново строят и их восстанавливают. А приготовление и доставка бетона продолжает выполняться мини заводами на колёсах.

Камаз 65115 (6×4) автобетоносмеситель — фото, характеристики, схема, описание

Весовые параметры и нагрузки
Грузоподъемность, кг	13680
Полная масса а/м, кг	25200
нагрузка на заднюю тележку, кг	19000
нагрузка на переднюю ось, кг	6200
Снаряженная масса, кг	10795
Двигатель
Модель:	Cummins ISB6. 7 E5 300 (Евро-5)
Тип:	дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Максимальная полезная мощность, кВт (л.с.):	215 (300)
при частоте вращения коленчатого вала, об/мин:	2500
Максимальный полезный крутящий момент, Н·м (кг·см):	1087 (111)
при частоте вращения коленвала, об/мин:	1300
Расположение и число цилиндров:	рядное, 6
Рабочий объем, л:	6,7
Степень сжатия	17,3
Система питания
Вместимость топливного бака, л:	350
Электрооборудование
Напряжение, B:	24
Аккумуляторы, В/А·ч:	2×12/190
Генератор, В/Вт:	28/2000
Сцепление
Тип:	диафрагменное, однодисковое
Привод:	гидравлический с пневмоусилителем
Главная передача
Передаточное отношение:	5,94
Тормоза
Привод	пневматический
Размеры диаметр барабана, мм	400
Ширина тормозных накладок, мм	140
Коробка передач
Модель КП	ZF 9S1310
Тип:	механическая, 9-ти ступенчатая
Управление:	механическое, дистанционное
Колеса и шины
Тип колес	дисковые
Тип шин	пневматические, камерные или бескамерные
Размер обода	7,5-20 или 8,25-22,5(7,5-22,5)
Размер шин	11. 00 R20 или 11.00 R22,5
Кабина
Тип:	расположенная над двигателем, с высокой крышей
Исполнение:	без спального места
Характеристики барабана и оборудования
Вместимость бака для воды, л	650
Мощность привода смесительного оборудования, кВт	51
Тип привода	от двиг. шасси
Вместимость смесительного барабана по выходу готовой смеси, м3	7
Высота выгрузки, мм	150-2200
Высота загрузки, мм	3560
Геометрический объем смесительного барабана, м3	12,5
Скорость выгрузки, м3/мин	1
при подвижности бетонной смеси, см	5-6
Тип привода смесительного барабана	гидромеханический с отбором мощности от двигателя шасси через КОМ FH 9767
Частота вращения смесительного барабана, об/мин	0-14
Характеристика а/м полной массой
Максимальная скорость, не менее, км/ч:	60
Максимальный угол уклона, преодолеваемого автомобилем при полной массе, % (град):	25
Наружный габаритный радиус поворота автомобиля, м	10
