Фото навеса для дома своими руками, виды и особенности

Загородный дом. В современном видении он предстает как оазис покоя и абсолютной приватности, поэтому в его проект изначально закладывается зона отдыха. Какой ей быть – решать исключительно вам. Кто-то представляет ее как патио, кому-то кажется, что комфортнее будет в беседке, но посмотрите на фото навесов во дворе дома. Они – отличный вариант благоустроить небольшую площадь, к тому же эти легкие постройки не сложно вписать в уже обжитую обстановку участка. Знакомимся ближе?

Содержание

Виды навесов

Возводимые во доре навесные конструкции подразделяются:

на пристроенные к дому;
отдельно стоящие.

Первые представляют собой козырьки на консолях, вторые являются тентами, зафиксированными на капитальных опорах.

Консольные варианты могут иметь большую протяженность, вплоть до того, что опоясывать весь дом, однако эти постройки ограничиваются по ширине. Их не рекомендуют делать шире двух метров, так как есть опасность сноса крыш ветром.

Навес пристроенный к дому

Вглядитесь в фото: навесы, пристроенные к дому – это не просто дополнительное защищенное от солнца и дождя пространство, они являются еще и элементом декора фасада. Например, козырьки с резьбой и ковкой станут отличным дополнением входной группы.

Пристройка не обязательно должна располагаться у глухой стены. Ее можно вынести за домик или переместить место для посиделок к парадному входу.

Навес можно облагородить не только зону отдыха на загородном участке. Им зачастую обустраивают:

Автомобильную стоянку.
Бассейн.
Подходы к дому.
Детскую площадку.
Зону барбекю.
Хозяйственную зону.

Навес для автомобильной стоянки

Как будут выглядеть конструкции?

Навес «козырек»

Одна из важнейших конструкций, так как является средством защиты от непогоды крыльца и двери. При правильно продуманной структуре, козырек надежно защитит ступеньки от налипания снега и обледенения, что сделает выход из дома безопасным. Риск поскользнуться и упасть с крыльца сводится к нулю. Мало кому известно, но так часто попадающиеся на глаза фото навеса, который пристроен к дому над террасой, специалисты тоже относят к разновидности козырька. Причиной тому – особенности фиксации. Ведь он тоже одной стороной крепится к капитальной стене здания. Все отличие заключается лишь в размерах пристройки. Под такой крышей можно обустроить полноценную зону комфорта с удобной мебелью и мангалом.

Навес “козырек” сделает выход из дома безопасным

Поскольку такого типа навес будет смотреться как дополнительная часть дома, то и делать его нужно из идентичных строительных материалов. К деревянному дому пристраивается конструкция из бруса, на фоне кирпичных стен хорошо будут смотреться металлические покрытия.

Очень важно удачно вписать навес в тему дизайна основной постройки. Для этого придется позаботиться о цветовом соответствии, чтобы пристройка не выглядела белой вороной и не портила общий архитектурный ансамбль.

Навес должен гармонично вписываться в архитектуру дома

Навес-пристройка

Это достаточно габаритная конструкция, призванная скрыть под собой большой участок земли. Она может растянуться от ворот до входа в дом или вести от дома к иной постройке, имеющейся на облагораживаемой территории. Как показывают фото проектов, навес к дому своими руками можно пристроить не только стационарно. Его допустимо сделать разборным или смешанного типа. Какому варианту отдать предпочтение – решают на основании предназначения загородного дома. Если это летний вариант дачи, то ставить стационарный навес – смысла нет, а вот в обжитом коттедже он будет нелишним и зимой. Под крышей гораздо комфортнее перемещаться в дождь и снегопад.

Пример складного навеса для дома

Навес-беседка

Наиболее распространенное решение в дачной архитектуре. Конструкции могут появляться в любом дизайне. Им может быть придана форма шестигранника, квадрата, круга. Навес можно сделать и нестандартной конфигурации.

Фото навеса-беседки

Поскольку это всегда отдельно стоящая постройка, выделяющаяся красотой форм, то ее стараются размещать в самых живописных уголках участка, на возвышенностях. Открытость конструкции можно оригинально обыграть, сделав ее еще более уютной, но об этом ниже.

Навес для бассейна

Отличное решение, позволяющее прекрасно провести время у воды. Некоторые проекты предлагают делать его закрытого типа, снабжая раздвижными панелями-стенами. В этом случае купаться в резервуаре можно будет и в прохладную ветреную погоду.

Раздвижной навес для бассейна

Стоит присмотреться и к идеям, предлагаемым фото, где навес из поликарбоната, примыкающий к дому, объединяет постройку в единую композицию с бассейном. Прозрачное перекрытие выглядит очень эстетично и не мешает единению с природой.

Навес объединяет дом и бассейн в единую композицию

Навес-гараж

Сооружение такой конструкции – простейший способ защитить свой автомобиль. Его ставят на участках, где нет возможности обустроить полноценный гараж или в нем попросту нет нужды. Основная выгода в этом случае сводится к экономии финансов, ведь навес обойдется гораздо дешевле стационарного гаража.

Навес-гараж – отличный способ защитить свой автомобиль

Навес для детской площадки

Он должен быть достаточно большим и желательно с тканевым покрытием. Под него должно войти все, что имеется в этой зоне:

качели;
песочница;
турники;
горка.

Кроме того, что не перегреется на солнце ребенок, конструкция продлит жизнь и комплектующим элементам игровой зоны, защищая их от дождя.

Детская площадка с навесом

Нет места для площадки, но можно было бы выкроить уголок и поставить небольшой игровой домик? Ставьте, и пусть вас не смущает отсутствие тени на этом участке. Навес, растянутый над домом, как на фото, снова-таки спасет ситуацию. Его наличие позволит малышу комфортно себя чувствовать в игровой зоне даже в полуденный зной. Под раскидистой крышей конструкции может хватить места для импровизированной из автомобильного ската песочницы и удобной скамеечки.

к оглавлению ↑

Формы навесов во дворе дома: фото, особенности конструкций

«Насколько привлекательно может выглядеть пристроенный к дому навес из поликарбоната, расскажут фото в нашей галерее»

Прежде чем говорить о форме навесов, надо четко представлять себе, что это в принципе такое. Данная уличная конструкция состоит из крыши и держащих ее опор. Чтобы сделать навес соответствующим запросам, необходимо определиться с его назначением, габаритами и местом расположения на участке.

Конструкционная форма крыши может быть:

Односкатной.
Двускатной.
Шатровой.
Арочной.
Композиционно сложной.

Односкатные отличаются односторонним уклоном. Их может поддерживать как одна опора, так и несколько. Угол кровельного ската должен быть достаточно крутым, чтобы на крыше не задерживался снег и не застаивалась вода. Важно правильно установить конструкцию, поскольку она склонна «парусить».

Скат должен «смотреть» на подветренную сторону, тогда риск быть сорванной, для крыши снизится в разы.

Односкатная конструкция навеса

Двускатные модели традиционно устойчивы к любым катаклизмам, поэтому достаточно востребованы в строительстве навесов.

Фото навеса с двускатной крышей

Шатровые крыши актуальны для навесов-беседок, бассейнов, уголков релакса. Представляют собой собранные в коньке плоские треугольники. В зависимости от их количества крыша может быть куполообразной, конусообразной или пирамидальной.

Навес-беседка с шатровой крышей

Арочными часто делают конструкции над бассейнами, тропинками и не только. Насколько привлекательно может выглядеть пристроенный к дому навес из поликарбоната, расскажут фото в нашей галерее. Полукруглая крыша оригинальна сама по себе, плюс отлично защищает от непогоды. Кроме этого она способна преобразить даже самое неказистое строение, представив его сказочными хоромами.

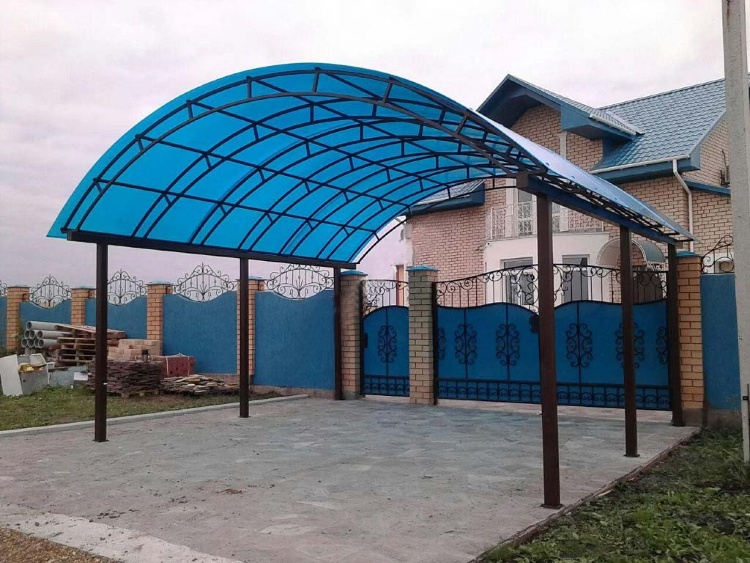

Арочный навес из поликарбоната, пристроенный к дому

Сложные композиции

Крыши фигурных навесов представляют собой ансамбль из волнообразных, каскадных, арочных перекрытий. Безусловно, выглядят они весьма впечатляюще, но самостоятельно их воспроизвести крайне сложно.

Маркизы

Этим термином называют мобильные навесы, имеющие вид тканевых тентов. Их задача защищать окна дома, открытые балконы, террасы от дождя и палящего солнца. Маркизы выдвигают по необходимости. Есть возможность регулировки величины их раскрытия.

Маркизы выдвигаются при необходимости

к оглавлению ↑

Как создаются классические навесы

Проектов пристройки навеса к дому своими руками с фото предлагается немало, но все работы по их возведению, по сути, будут сводиться к стандартным действиям, то есть обустройству каркаса и накрытия его крышей.

Как собрать каркас

Этап I. Крепление несущей балки к стене дома.

Этап II. Отмеряем требуемое расстояние от стены и вкапываем опорные столбы.

Этап III. Крепление второй несущей балки на установленных опорах.

Этап IV. Делаем обрешетку под крышу. Для этого укладываем доски на несущие балки и надежно фиксируем к ним.

Схема навеса, пристроенного к дому

Из чего собрать каркас

Поскольку это основной конструкционный элемент, несущий не только весовую нагрузку, то и делать его нужно из особо прочных материалов.

Естественно, на первом месте окажется металл. Он высокопрочен, быстр в сборке. Пустотелый прокат имеет небольшой вес, и после соответствующей обработки будет достаточно стоек к коррозии.

Металлический каркас высокопрочен и быстр в сборке

Металлический каркас бывает сварным и сборным. Последний несложно собрать своими руками без посторонней помощи.

Следующим по популярности стоит дерево. Материал отличается конструкционной вариативностью. Выбрав его, вы получите возможность сконструировать навесы любой архитектурной сложности. Обработка антисептическими и защитными составами существенно продлевает эксплуатационный срок службы постройки. Основными преимуществами дерева, как строительного материала являются:

экологичность;
доступность материала;
эстетичность;
простота в сборке.

Фото навеса с деревянным каркасом

Хоть дерево и уступает металлу по прочностным показателям, и служить будет меньше него, это не мешает материалу быть лидером выбора. Секрет в том, что деревянные конструкции несут в себе особый уют, которого нам так не хватает в городских обителях.

Можно пойти на компромисс и сделать каркас навеса из поликарбоната, пристроенного к дому, как на фото, комбинированным. То есть, опоры сделать металлическими, а несущие балки и обрешетку оставить деревянными.

Отличной альтернативой металлу и дереву является камень. Каркасы из него массивные, готовые выдерживать значительные нагрузки, но их создание требует солидных вложений. В случае, когда вы строите конструкцию «на века», это ваш вариант.

Опоры из камня выдерживают значительные нагрузки

Чем накрыть каркас

Кровельных материалов, пригодных для обустройства навесов, сегодня масса. В принципе, сделать крышу можно из чего угодно, хоть из стекла. Вопрос лишь в рациональности. В этом аспекте наибольшей популярностью пользуются следующие их виды.

Профнастил

Для простенькой конструкции это отличный вариант. Листы профнастила плотны, рассчитаны на длительный срок службы, их не трудно настелить и закрепить. Материал практичен. Его можно сочетать с другими текстурами.

Практичный навес из профнастила

Металлопрофиль

Практичное покрытие, оправданное в проектах навесов-гаражей, навесов для хоздворов. Находящиеся под ним вещи будут надежно защищены. При использовании в качестве кровельного материала из металлопрофиля обычно обустраивают односкатные крыши. Это позволяет поставить конструкцию быстро и без лишних затрат.

Металлопрофиль в качестве кровельного материала

Металлочерепица

Эстетичное современное решение, довольно часто используемое, судя по фото, для покрытия навесов, пристроенных к дому, защищающих веранды и террасы. Легкий, но при этом прочный материал хорошо режется, не прогибается под порывами ветра и весовыми нагрузками.

Отделка навеса металлочерепицей

Шифер

Современный шифер разительно отличается дизайном и качеством от своего пращура. Он представлен в различных цветовых решениях, имеет хорошие показатели морозоустойчивости и противостояния влаге, поэтому используется не только для покрытия навесов на заднем дворе, но и в благоустройстве придомовых территорий.

Ондулин

Представитель эконом сегмента современных кровельных материалов. Гибкий, легкий, «тихий», ондулин позволяет монтировать крыши навесов в любой конфигурации, имеет неплохие декоративные показатели и доступен сборке своими руками.

Ондулин позволяет монтировать навесы любой формы

Поликарбонат

Универсальное решение. Фото навеса из поликарбоната, примыкающего к дому, наглядно демонстрируют, что такая крыша способна стать надежной преградой солнечным лучам и проливному дождю. Под поликарбонатным навесом можно спрятать детскую площадку, небольшой бассейн, автостоянку. Материал легок, имеет хороший запас прочности, гибок. Из него часто делают фигурные и покатые кровли. По лицевой стороне листов нанесен защитный слой, отвечающий за ультрафильтрацию.

Поликарбонат станет надежной защитой от солнца и дождя

В продаже поликарбонат представлен в различной модификации. Для накрытия навесов нужно выбирать ячеистый, имеющий воздушные каналы. Под такой крышей не будет парникового эффекта. Важно обращать внимание и на степень прозрачности материала. В погоне за красотой не стоит забывать, что вы обустраиваете крышу, а она все-таки должна давать тень.

Дерево

Данный материал постепенно отвоевывает свои позиции и вновь выходит в лидеры. Его натуральность создает иллюзию абсолютного единства с окружающим пространством. Деревянный навес во дворе дома (см. фото) может появиться как отдельно стоящий объект или конструкция, примыкающая к основному строению. Поскольку дерево просто в обработке, то проблем с созданием оригинальных форм построек не будет. С таким материалом удастся воплотить самые смелые дизайнерские идеи.

Дерево поможет воплотить любые дизайнерские идеи

Триплекс

Закаленное стекло надежно. Ему нипочем температурные перепады. Есть возможность декоративной тонировки. Вроде бы все хорошо, но вот монтаж собственноручно выполнить не удастся. Тут потребуются специалисты.

Навес из триплекса

Синтетические ткани

Акрил, полиэстер и ПВХ-полотно в основном задействуются при изготовлении маркиз. Материал покрывают тефлоном, чтобы обеспечить ему большую сопротивляемость влаге и повысить антисептические показатели.

Синтетические материалы используют при изготовлении маркиз

Тростник

Невероятно эффектное решение кровли. Тростниковые крыши получаются легкими и прочными, так что под них не придется сооружать мощные каркасы. Да и прослужат они довольно долго, несмотря на природность своего происхождения, так как материал не боится сырости, и его не любит плесень.

Эффектный навес из тростника

Выбрав такое решение, позаботьтесь об обеспечении огнезащиты уникального строения. Для этого достаточно будет обработать крышу антипиренами.

к оглавлению ↑

Не просто навес

«Сделайте к навесу, который пристроен к дому, обрешеточные панели, как на фото, и установите их между опорами»

Столбы с крышей – это скучно? Конструкцию можно облагородить. Проще всего скрыть простецкие металлические опоры. Их можно выкрасить в необычный цвет, декорировать под колонны или озеленить вьющимися растениями. Готовы пойти еще дальше – сделайте к навесу, который пристроен к дому, обрешеточные панели, как на фото, и установите их между опорами.

Изготовить «стены» сможет любой, кто умеет держать в руках молоток. Все, что нужно сделать, это набить на деревянную раму нужных размеров тонкие рейки. Последние укладываются крестообразно, чтобы получались достаточно широкие ромбовидные или квадратные «окошки».

Навес простой конструкции из дерева

Вдоль таких стен неплохо высадить вьюны. Они красиво оплетут получившуюся беседку и создадут в ней релаксирующую атмосферу. Поставьте туда диван и пару кресел, повесьте телевизор, и вы получите отличную зону отдыха. Неплохо там будет и трапезничать. В этом случае обстановка должна быть несколько иной. Вместо мягкой мебели ставим стол и скамейки, а стены украшаем тематическими атрибутами.

Вьющиеся растения красиво оплетают беседку

Кстати, вопрос озеленения можно решить и иным способом, например, повесив на несущую балку кашпо с петуниями. Горшки с цветами могут появиться и на самих стенах. А еще вдоль них, по периметру навеса высаживают живую изгородь из низкорослых кустарников.

к оглавлению ↑

Несколько идей на закуску

«Углубившись в разработку проекта, обратите внимание на один нюанс, явно просматривающемся на любом фото навеса, который пристроен к дому»

Идеи дизайна навесов во дворе дома с фото предлагаются в неограниченном количестве. Хотите сделать и свою постройку неотразимой? Не ищите сложных решений. Просто перекрасьте ее в белый цвет, и она вмиг приобретет праздничный вид. Белая краска настолько нарядна, что способна придать визуальную легкость и представить воздушной даже самую тяжелую конструкцию.

Белый цвет придает визуальную легкость навесу

Навес для посиделок станет действительно любимым местом домочадцев, если вместо обрешетки его межопорные пролеты декорировать нарядными занавесками и соответствующе обставить. Какой будет обстановка под навесом зависит от выбора фактуры штор. Невесомые и прозрачные ткани позволят представить его в виде восточного шатра. Внутри такого пространства можно расстелить ковер и разложить красивые подушки. Хорошо будет смотреться в подобном интерьере плетеная мебель.

Занавески создают уютную атмосферу

Среди фото навесов, пристроенных к дому, есть еще одно оригинальное предложение, доступное к реализации своими руками. Возможно, вас заинтересует конструкция с продолжением. О чем речь? О навесе для двухэтажного дома. И действительно, зачем ограничиваться оформлением входной группы, если можно обустроить пристройку вдоль всей стены дома, а вместо крыши разбить террасу? Задумайтесь о перспективах. Работа над таким проектом, скорее всего, растянется на пару сезонов, но зато вы получите сразу два уютных уголка для проведения досуга.

Навес с террасой для двухэтажного дома

Чтобы реализовать планы, строя каркас будущего навеса, разоритесь на мощные опоры и солидное балочное перекрытие. Если сразу не сможете продолжить строительство, то накройте получившееся недорогой крышей, возможно даже тканевым тентом, который потом вам пригодится в хозяйстве. Под ним можно будет разбить зону мангала или повесить гамаки для дневной сиесты. В следующем году вы просто уберете временную крышу и застелите что-то более прочное, подходящее на роль полов, поставите перила на балясинах, оградив площадь террасы. И вот у вас уже есть возможность провести вечер под звездами, дополнив идиллию чаепитием с самоваром. Шикарно, не правда ли? А если учесть, что реализация данного грандиозного проекта начиналась с туманного желания соорудить какой-нибудь простенький навесик…

Углубившись в разработку проекта, обратите внимание на один нюанс, явно просматривающемся на любом фото навеса, который пристроен к дому. Конструкцию крайне редко располагают с северной стороны. Причиной тому и без того скудное освещение окон. Дополнительно же затемнять их – полный нонсенс. Недостаток света плохо скажется на микроклимате в доме. В нем могут даже отсыреть стены.

к оглавлению ↑

Заключение

Фото проектов навесов к дому своими руками полны необычных предложений. Какое из них придется вам по душе – сказать сложно, но что вы точно отыщете нечто неординарное и удовлетворяющее вашим запросам, можете не сомневаться. Удачи!

Фотогалерея – навес для дома

к оглавлению ↑

Видео

Автор: Михаил Бонд

Рейтинг:

Загрузка. ..

Односкатные и арочные навесы из металлопрофиля, фото конструкций и чертежи

Главная » Строительство » Односкатные и арочные навесы из металлопрофиля, фото конструкций и чертежи

Металлические навесы – надежные, функциональные хозяйственные постройки, прочные, практичны, но визуально легкие, гармонично вписываются в ландшафт участка, не загромождают природный пейзаж. В статье разберем, в чем преимущества и недостатки конструкций из металла, из чего лучше строить, предложим примеры простых проектов, подскажем, как правильно рассчитать размеры постройки, а также ее отдельных элементов.

Приведем подробную, поэтапную инструкцию, как сделать односкатный навес из металлопрофиля своими руками, чертежи для примера выбрали со средними размерами, при необходимости их можно откорректировать под индивидуальные условия.

Invalid Displayed Gallery

Содержание

Общие характеристики металлических навесов
Область применения
Конструктив
Преимущества и недостатки металлических навесов
Материалы
Техническая сторона вопроса – проекты, схемы, чертежи, расчеты
Опоры
Фермы
Требования к материалам и креплению
Как сделать навес из металла своими руками – поэтапная инструкция
Фундамент
Как сварить ферму для навеса
Обработка
Как крепить поликарбонат к металлическому каркасу навеса

Общие характеристики металлических навесов

Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
Самостоятельные отдельно стоящие металлические постройки.
Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

открытые строения, состоящие из опор и крыши;
закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

Навес из металлопрофиля и мягкой черепицы для дров

Совет: Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление – надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года.

Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.

Преимущества и недостатки металлических навесов

Изготовить навес своими руками из металла – это выгодное, практичное решение, при соблюдении технологии строительства, должном уходе — постройка прослужит верой и правдой несколько десятков лет.

Металлоконструкции не боятся температурных дельт, устойчивы к природным физико-химическим, биологическим, механическим нагрузкам. Но металл быстро нагревается и остывает, это следует учитывать при строительстве навесов для отдыха, над мангалом, поэтому лучше предусмотреть защитные элементы, например, в беседке сделать перила, а также сидушки из дерева.

Основной враг металлических навесов – ржавчина, которая способна нанести ощутимый вред, даже разрушить строение за небольшой срок. Избежать фатальных последствий поможет обработка и защита металлических элементов навеса.

Чертеж металлического козырька над крыльцом

Материалы

Металлические навесы разделяются по материалам изготовления:

Материал	Опоры,	Стропильная система	Вспомогательные элементы, обрешетка	Крепление
	Толщина стенок и сечение профиля зависит от размера строения
Круглая труба	50-100 мм в диаметре	Ø25-30 мм, часто ферма делается из дерева	Ø18-25 мм	Сварка
Профильный прокат	Ребро профиля 50-150 мм	2525, 4030, 2550, 4040 мм со стенкой 2 мм для маленьких, средних построек, 3 мм для больших, или используется профиль 60402 мм	40*20 мм	Сварка на металлическую косынку или болтовое соединение
Сборные конструкции из алюминиевого профиля	Готовые изделия, собираются как конструктор: на шайбы или концевым способом
Навесы из нержавейки	Изготовить своими руками качественное изделие под силу только профессионалам, требуется специальный вид сварки. Навесы из стали-нержавейки не требуют финишной обработки или дополнительной защиты.

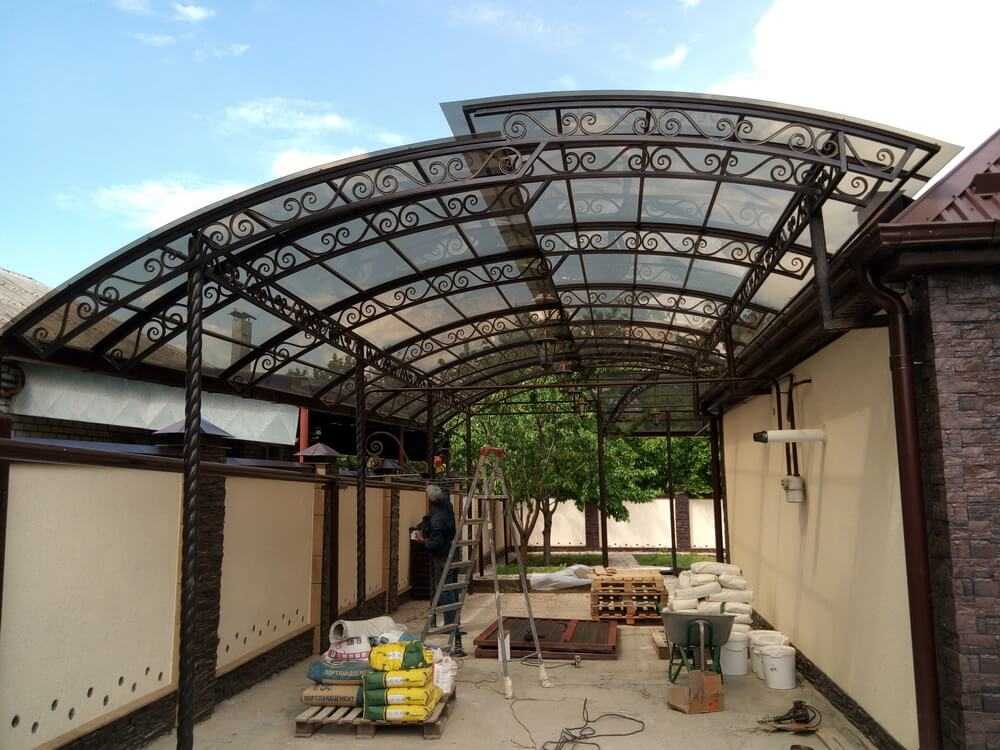

Кованые изделия	Самый роскошный, изысканный вид навесов, которые станут украшением дома и участка. Здесь 2 варианта реализации идеи: заказать готовую постройку или сделать своими руками. Проще первое решение, но сравнивая стоимость, меньше финансовых затрат, если сварить каркас из металлопрофиля, украсить его коваными деталями, по цене дешевле обойдется серийная штамповка, которую можно купить на рынке.

Практичней, экономичней — построить навес из профильной трубы своими руками. Со временем его можно закрыть шторами, застеклить, обложить кирпичом, камнем, украсить ковкой, деревянной решеткой.

Чертеж стандартного консольного металлического козырька над входной дверью

Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в двух частях: металлический каркас и крыша. Основание — вертикальные столбы из круглой трубы или квадратного профиля, по верхним оголовкам которого идет обвязка металлопрокатом либо нижний пояс фермы. Это придает металлической конструкции жесткость, помогает сохранить геометрию даже при значительных нагрузках.

Опоры

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если строение будет примыкать к дому, гаражу, бане и т.д., то желательно возле основного строения так же разместить опорные колонны, которые будут держать навес. При отсутствии такой возможности, чтобы привязать навес к дому из металлопрофиля, своими руками следует на несущую стену прикрепить поперечную балку, которая послужит опорой для фермы. В работе используют длинные анкера. Решение поможет распределить нагрузки равномерно по всей несущей стене.

Фермы

На стропильную систему навеса ложится основная нагрузка от осадков, порывов ветра, поэтому важно сделать правильный расчет ферм, определиться с толщиной профиля для его изготовления. Навесы из металлопрофиля, фото-примеры ниже, устраивают под одно-, двускатной либо арочной крышей.

Какие можно изготовить навесы из профильной трубы своими руками, фото-примеры разных видов крыш

Фермы бывают:

Треугольные, полигональные, параллельные, ломанные – определяется контуром пояса.
Внутри пояса могут быть решетки – треугольные, ромбические, раскосые и полураскосые.
По способу опирания – консольная, балочная, арочная, балочно-консольная.

Типовые фермы-арки для металлических навесов

Чтобы правильно сделать расчет фермы из профильной трубы для навеса, необходимо учесть снеговые, ветровые нагрузки, угол наклона крыши, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или следует использовать онлайн калькулятор.

Для изготовления маленьких или средних металлических навесов, в частном порядке лучше пользоваться готовыми чертежами и проектами, делать универсальные фермы, которые подходят для всех видов конструкций.

Стандартные фермы для навесов

Оптимальный уклон крыши 15-25^о, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и пр.

Требования к материалам и креплению

Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества необходимо выполнить ряд условий:

Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементов навеса.
Торец опорных ребер должен иметь шероховатость — Ra £12,5 мкм, что регламентировано ГОСТом 2789-73.
Для ферм нижнего пояса используется сталь без внутренних расслоев, грубые шлаковые включения запрещены категорически.
Согласно ГОСТу в разделе 14771-76 соединения следует выполнять механической сваркой, с использованием углекислой среды или смеси углерода с аргоном.
Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа для сварки необходима проволока ПП-АН-8.
ГОСТ в части 7798-70 гласит: стропила крепятся к вертикальным опорам и подстропильным деталям болтами класса 5. 8.

Схема с размерами, по которой можно построить стандартный навес для авто своими руками из металла

Как сделать навес из металла своими руками – поэтапная инструкция

Будем делать навес из металлопрофиля своими руками, чертежи взяли типовые, адаптировали их к размерам участка, габариты постройки 4*3 м, крыша из поликарбоната толщиной 8 мм.

Стандартная схема, по которой будем строить навес из металлопрофиля своими руками, фото типовой конструкции с арочной крышей

Фундамент

Площадку огораживаем колышками, натягиваем веревку, намечаем место установки столбов, проверяем геометрию, диагонали должны быть равны. Снимаем верхний мягкий слой грунта, выкапываем ямы под опоры, глубиной 700 мм.

Внимание: Если местность болотистая, неровный ландшафт или грунт на участке зыбучий, то лучше обустроить свайный фундамент.

Дно засыпаем щебнем и песчаником, слои по 100 мл, подушку трамбуем. Площадку можно выстелить тротуарной плиткой или залить бетоном. Для бетонирования площадки делается из рифленых прутов армирующий каркас, ячейка 100*100, 200*200 мм, укладывается на подушку, чтобы арматура не касалась дна на 50 мм, следует подложить камушки или готовые подставки. По периметру устанавливается обрешетка, плита толщиной 100 мм заливается бетоном одномоментно, без перерывов. Арматура должна быть со всех сторон погружена в раствор на 50 мм.

Как забетонировать металлический столб

На дно ям наливаем бетон, слой 100 мм, вставляем столбы из профильной трубы, проверяем вертикали, заливаем раствор до уровня земли. При необходимости ставим подборки до полного застывания бетона, чтобы сохранить геометрию каркаса для навеса.

Через неделю, когда раствор наберет прочность, подпиливаем столбы по размеру. Привариваем по верхним оголовкам обвязку, это скрепит постройку и придаст ей жесткости.

Как сварить ферму для навеса

Ферму лучше изготавливать на земле, затем поднять на каркас. Чтобы изогнуть профиль можно воспользоваться специальной машинкой или сделать своими руками жесткий шаблон, по которому будут гнуться детали фермы. В больших магазинах предоставляется услуга по сгибанию металлопрофиля по стандартным радиусам. Фермы следует устанавливать через каждый метр, в нашей постройки их 5. Нам потребуется 10 изогнутых деталей, а также профиль 30*30*2 мм для внутренних ребер жесткости.

Как крепить ферму к металлическому каркасу на болты

Запиливаем элементы фермы в размер, варим основные узлы стропильной системы. Когда все детали готовы, поднимаем их краном на каркас, затем крепим к обвязке на болты или сваркой на стальную косынку. Далее привариваем обрешетку из профиля 40*25*2 мм, расстояние 750 мм.

Обработка

После сборки каркас зачищаем жесткой щеткой, снимаем окалину, удаляем признаки коррозии, затем проходимся наждачной бумагой, чтобы окончательно избавиться от поражений, а также увеличить адгезию поверхностей. Перед покраской, для обезжиривания каркаса, его следует промыть ветошью, смоченной в растворителе, когда он полностью испарится, можно грунтовать.

Полезный совет: Под любой цвет краски подходит грунт светло-серого цвета, темные смеси актуальны под яркие цвета краски, для пастельных тонов лучше использовать белый грунт.

Грунтовка защитит навес от коррозии, значительно сократит расход краски. Если красящий состав не обладает хорошей укрывистостью, то грунтовочный слой обеспечит надежную защитную прослойку и равномерный цвет. Под молотковые составы достаточного одного слоя, для покрытия обычными красками лучше нанести грунт 2 раза. Красят навесы из металла кисточками, валиками, на выгоднее всего распыление из краскопульта, что значительно ускорит процесс, сократит расход краски в полтора-два раза, обеспечит ровное, целостное, надежное, эстетичное покрытие.

Стандартные цвета краски с молотковым эффектом

Как крепить поликарбонат к металлическому каркасу навеса

Для металлических навесов лучше использовать сотовый поликарбонат. Резать болгаркой с диском по металлу. Края обработать мелким абразивом, чтобы удалить заусеницы. Крепить поликарбонат можно на термошайбы или с помощью специального профиля.

В первом случае делаются отверстия на 2 мм больше, чем диаметр ножки крепления. На шайбу одевается резиновый уплотнитель, который препятствует попаданию пыли и влаги внутрь, деталь вставляется в отверстие до характерного щелчка. Точечное крепление позволяет материалу немного маневрировать, что предохраняет поликарбонат от деформации, появления трещин во время работы материала при остывании или нагреве.

Крепление на термошайбу

Профильное соединение более герметично, оно оправдано, когда надо стыковать панели. Края садятся на термошайбы. Какой вид профиля выбрать, зависит от вида кровли, поэтому подбирается индивидуально.

Подробная схема-инструкция, как правильно гнуть и крепить поликарбонат

Впоследствии бока навеса можно зашит глухими панелями, застеклить, навесить шторы либо высадить виноград, плетистые розы, вьющиеся растения, когда они разрастутся, получится красивая, живая галерея.

Invalid Displayed Gallery

Обязательно посмотрите, как сделать навес своими руками из металла, видео подробно рассказывает, как стыковать основные узлы конструкции, варить ферму, усилить каркас. В ролике подробно рассказано с какими ошибками пришлось столкнуться на практике, а также как их устранить.

[su_youtube url=»http://www.youtube.com/watch?v=Xl8pSLpBf_M»]

Canopy – Bilder und stockfotos

Bilder

Bilder
FOTOS
Grafiken
Vektoren
Видео

Durchstöbern Sie

. Odersuchen Sie nach markise oder canopy tour, um noch mehr faszinierende Stock-Bilder zu entdecken.
Номер заказа:
Надежный
Markise und luxushausterrasse, 3D-иллюстрация – навес стоковые фото и изображения
Markise und Luxushaustrasse, 3D-Illustration
Luxus awninig иллюстрация
Markise und Hausterrasse, 3D-Illustration-Canopy Stock-fotos und Bilder
Маркиз Und Hausterrasse, 3D-Illustration
Luxus Awninige awninig awninig awnige awnice awnice awnige awnice winknration alinrath стоковые фото и фото
Niedrigen Winkel Aufnahme von Buche forest
Блик на снимках в Эйнем Бухенвальде
ein moderner neuer wintergarten – навес стоковые фото и фото
ein moderner neuer Wintergarten
ein moderner neuer Wintergarten mit gelb/roter Markise
terrassendach – wintergarten, draufblick, 3d-illustration – canopy stock-fotos und bilder
Terrassendach – Wintergarten, Draufblick, 3D-Illustration 83 Home Idesio, 3D rendern
dachdach mit stoffdach в форме бежевого цвета.

– навес стоковые фотографии и изображения
Dachdach mit Stoffdach в форме eines бежевого цвета Zeltes.
Stoffdach in Form eines бежевый цвет Zeltes. Baldachin aus Holzebenen gegen den Himmel.
neue markise – навес стоковые фото и изображения
Neue Markise
Sonnenschutz markise auf der terrasse – навес стоковые фото и изображения
Sonnenschutz Markise auf der Terrasse
terrassenüberdachung, klarglasdach, draufsicht, 90ylder-foundto 1d-illustration – canop Terrassenüberdachung, Klarglasdach, Draufsicht, 3D-Illustration
Home Terrasse Patio Idee, Render 3
im garten – canopy stock-fotos und bilder
Im Garten
loungebereich holzbaldachin im gemütlichen balkon – canopy stock-fotos und bilder0016 Loungebereich Holzbaldachin im gemütlichen Balkon
Loungebereich mit Sofa und Sesseln und Tischen unter Baldachin im gemütlichen Balkon
terrasse baldachin – wintergarten, 3d-illustration – canopy stock-fotos und bilder
Terrasse Baldachin – Wintergarten 3D-0se 3D-Illustration Идея, рендеринг 3D
Дом и марка – Weißer Hintergrund – Навес стоковые фотографии и изображения
Дом и Маркиза – Weißer Hintergrund
Маркиза на Weißem Hintergrund. schild für markisen im freien. gestreifter rot-weißer sonnenschirm für geschäfte. schwarz-weiß gestreiftes markisenlogo. флачер стил. – навес сток-графика, -клипарт, -мультики и -символ
Markise auf weißem Hintergrund. Schild für Markisen im Freien….
Markise auf weißem Hintergrund. Маркизен-им-Фрайен. Gestreifter rot-weißer Sonnenschirm für Geschäfte. Schwarz-weiß gestreiftes Markisenlogo. флачер Стил.
set von baldachin-zelten im freien verspottet isoliert auf weißem hintergrund – навес стоковой графики, -clipart, -cartoons und -symbole Хинтергрунд. Вектор-иллюстрация
Luftaufnahme von Sonnenkollektoren, Die über Dem Parkplatz Mit Geparkten Autos Install Wurden, Um Saubere Energie effektiv Zu Erzeugen – Canopy stock -fotos und Bilder
Luftaufnahme von Sonnnkollekotor2, DeaLel,
Luftaufnahme von Sonnnkollektor2,
Luftaufnahme von Sonnnkollektor2. Parkplatz mit geparkten Autos für eine effektive Erzeugung sauberer Energie installiert sind.
Terrassendach, Glasdach, 3D-иллюстрация – стоковые фотографии и изображения навеса
Terrassendach, Glasdach, 3D-иллюстрация
treetops erarbeitung der sonnigen blauen himmel – canopy stock-fotos und bilder
Treetops Erarbeitung der sonnigen blauen Himmel
sonnenlicht aus dem baldachin mit holzdach und roten stoffen im himmelshintergrund – canopy stock-fotos und bilder
Sonnenlicht aus dem Baldachin mit Holzdach und roten Stoffen im…
Baldachin mit Holzdach. Ein Baldachin aus Schilf und Stoffen.
Den Regenwald durchqueren – навес стоковые фото и изображения
Den Regenwald durchqueren
Rainy Vista auf Reisen durch den Tortugero Nationalpark, Лимон, Коста-Рика und bilder
Versenkbare Markise des Daches zum Schutz der Sonne im Garten
kreisförmige regentropfen aus tierheim in der regenzeit, – навес стоковые фотографии и изображения
Kreisförmige Regentropfen aus Tierheim in der Regenzeit,
terrasse mit glasüberdachung und blick auf den den – навес стоковые фото и изображения
Terrasse mit Glasüberdachung und Blick auf den Garten
Glasterrassenabdeckung mit Blick auf den Garten.

sonnenschutzleinwand vor dem restaurant – навес стоковые фото и фотографии
Sonnenschutzleinwand vor dem Restaurant
leere outdoor werbe quadrat-zelte – canopy stock-grafiken, -clipart, -cartoons und -symbole
Leere outdoor Werbe Quadrat-Zelte
markisen – навес -графика, -клипарт, -мультфильмы и -символ
Markisen
Bunter Satz gestreifter Markisen
gelbes zelt des ladens. markise auf geschäft und cafe. dach des fenstermarktplatzes. gelb-weißer streifenbaldachin für laden oder markt. gestreifter sonnenschirm für ресторан. Sonnenschirm auf Weißem Hintergrund. вектор – навес стоковой графики, -клипарт, -мультфильмы и -символ
Gelbes Zelt des Ladens. Markise auf Geschäft und Café. Dach des…
Gelbes Zelt des Ladens. Markise im Laden und Café. Dach des Fenstermarktplatzes. Gelb-weiß Streifendach für Geschäft oder Markt. Gestreifter Sonnenschirm для ресторана. Sonnenschirm auf weißem Hintergrund. Вектор.
bunter roter, gelber und violetter shop-sonnenschirm mit metallhalterung. реалистичный gestreifte cafe-markise. Marktzelt im Freien. такхиммель. Магазин на Соммер Стрит. vektorillustration – навес сток-графика, -клипарт, -мультфильмы и -symbole
Бантер ротер, гельбер и фиалка Shop-Sonnenschirm mit…
Бантер ротер, гельбер и фиолетовый Sonnenschirm mit Metallhalterung. Реалистичный gestreifte Café-Markise. Маркцельт-им-Фрайен. Dachüberdachung. Зоммер-Штрассенладен. Векториллюстрация
Балкон для социального освещения – навес стоковые фотографии и изображения
Балкон для социального оборудования
dach, fenster, sonnenschutz – навес стоковые фотографии и изображения
Dach, Fenster, Sonnenschutz
aquarellskizze weßus mituden деревянная подставка для рынка – навес со стоковой графикой, -клипартом, -мультфильмами и -символами
Акварель на деревянном рынке Стенд с Dach aus hellblauen…
Ein einzelnes Objekt. Handgezeichnete Aquarellmalerei auf weißem Hintergrund, isoliertes Element für Designdekoration.
innenhof-überdachung mit glas – canopy stock-fotos und bilder
Innenhof-Überdachung mit Glas
junger mann liegend auf патио lounge stuhl in outdoor-frühlingsgarten imhinterhof terrasse zuhause glücklich lächelnd in zen mit brunnen, pflazentischung, pergola überdachung диван – балдахин, фото и фото
Junger Mann, лежащий в патио Lounge Stuhl in Outdoor-Frühlingsgar
mata atlantica – atlantische regenwald in brasilien – балдахин, фото и фото
Mata Atlantica – Atlantische Regenwald in Brasilien
Natürliche Schönheit
qualitativ hochwertige holz carport – canopy stock-fotos und bilder
Qualitativ hochwertige Holz carport
Holzcarport auf Wohnhaus
neues glasdach auf einem wohnhaus – canopy stock-fotos und bilder
Neues Glasdach auf einem Wohnhaus
Neues Glasvordach auf einem Wohnhaus
set von gestreiften markisen für store, marktplatz, cafes und straßenrestaurants. Штрайфен-балдахин-символ. gestreifter sonnenschirm oder zelte. – навес сток-графика, -клипарт, -мультики и -символ
Set von gestreiften Markisen für Shop, Marktplatz, Cafés und Straß
Set von gestreiften Markisen für Geschäft, Marktplatz, Cafés und Straßenrestaurants. Штрайфенбалдахин-Символ. Gestreifter Sonnenschirm oder Zelte. Vektor-Illustration
Sommer Warm grün Gelb Verlauf Hintergrund – навес стоковой графики, -клипарт, -мультфильмы и -символ
Sommer Warm Grün Gelb Verlauf Hintergrund
Glatte Mischung gelbgrün leuchtendes abstraktes Hintergrundmuster.
herbstlaub – навес стоковые фотографии и изображения
Herbstlaub
Das vom Sonnenlicht durchleuchtete herbstlich verfärbte Laub eines Baumes
zelt flache linie symbole. event-pavillon, messe, markise, outdoor-hochzeit festzelt, baldachin-vektor-illustrationen. dünne anzeichen для мобильного стенда. pixel perfect 64 x 64. editierbare striche – навес стоковой графики, -клипарта, -мультфильмов и -символов
Zelt flache Line Symbole. Event-Pavillon, Messe, Markise,…
Symbole für die flache Linie des Zelts. Veranstaltungspavillon, Messemarkise, Hochzeitszelt im Freien, Baldachin-Vektorillustrationen. Dünne Zeichen де Mobilen Partystandes. Идеальный пиксель 64×64. Медвежья полоска.
Варежки им Вальд – навес фото и фотографии
Рукавицы им Вальд
Герцформ им Вальддах. Национальный парк Ясмунд, Рюген, Германия, Национальный парк ЮНЕСКО-Вельтербес “Ur- und Urbuchenwälder der Karpaten und anderer Regionen Europas”.
bunte herbst wald – стоковые фотографии и изображения навеса
Bunte Herbst Wald
Luftaufnahme des Waldes in Herbstfarben.
ein moderner neuer Wintergarten – навес стоковые фото и изображения
ein moderner neuer Wintergarten
wald – навес стоковые фото и изображения
Wald
Ein Mischwald an einem Hang aus der Vogelperspektive im Sommer bei Sonnenschein und schönem Wetter
grünes waldlaub luftansicht wald baumbald natur hintergrund – canopy stock-fotos und bilder
Grünes Waldlaub Luftansicht Wald baumbald Natur Hintergrund
Luftaufnahme hinunter auf leuchtend grüne Walddächer с белаубтем Laub.
установка стеклянных дверей для террасы – навес стоковые фотографии и изображения
установка стеклянных дверей для террасы
Установка eines mattweißen Glasbaldachins mit Stützbalken. Bild einer Serie mit der Installation des Daches.
haus und haus – навес стоковые фото и изображения
Haus und Haus
оранжевый fenstermarkisen auf einem weißen backsteingebäude – навес стоковые фото и изображения
Orange Fenstermarkisen auf einem weißen Backsteingebäude
romantispan-foto-pandscher ort, um
Romantischer Ort, um zu entspannen
драматическая панорама ландшафта Сан-Херардо-де-Дота, Коста-Рика – навес стоковые фотографии и изображения
Dramatisches Landschaftspanorama San Gerardo de Dota, Costa Rica
moderner und hochwertiger carport aus holz – canopy stock-fotos und bilder
Moderner und hochwertiger Carport aus Holz
moderne hochwertige balkon überdachung, terrasse überdachung – canopy stock-fotos und bilder
Moderne hochwertige Balkon Überdachung, Terrasse Überdachung
Moderner und Hochwertiger Carport auf einem wohnhaus – навес фото и фотографии
Moderner und hochwertiger Навес для машины auf einem Wohnhaus
berliner fernsehturm in den Himmel – навес стоковых фото и сборка
Berliner Fernsehturm in den Himmel
Sonnenkollektoren über parkplatz für geparkte autos für die erzeugung sauberer energie installiert – canopy stock-fotos die Park und сборка
Autonenkollektoren . .
Sonnenkollektoren, die über dem Parkplatz für geparkte Autos installiert sind, um saubere Energie effektiv zu erzeugen.
качественный навес для машины holz – навес стоковые фотографии и изображения
Qualitativ hochwertige Holz навес
fahrzeug-zeltanhänger im freien – навес стоковые фотографии и изображения Zelte Mockups mit Seitenansichten isoliert auf weißem…
Zeigen Sie Zelte Mockups mit Seitenansichten, die auf weißem Hintergrund isoliert sind. Vektor-Illustration
leeres quadratisches zelt mockup isoliert auf weißem hintergrund-seitenansicht – навес стоковой графики, -клипарт, -мультфильмы и -символ
Квадратные квадратные линзы Zelt Mockup isoliert auf weißem Hintergrund-S
из 100
Навес Фотографии | Скачать бесплатные картинки на Unsplash
Canopy Pictures | Скачать бесплатные изображения на Unsplash
A Photophotos 6k
А В сотрудничестве с Getty Images
Unsplash+
Разблокировать
outdoorsunlight
kazuend
Hd лес обоиДеревья изображения и картинкиПрирода изображения
–––– –––– –––– ––––– ––––– –– – –– –––– – – –– ––– –– –––– – –. Дэйв Хофлер0003
birminghamaerialoverhead
Unsplash logo
Unsplash+
In collaboration with Getty Images
Unsplash+
Unlock
tree stumpwood – materialbikini
MISQ co
fraser islandaustraliacontrast
Sara Sadeghloo
spainmallorcaHd holiday wallpapers
Omar Sotillo Franco
swedensigtunaawning
David Tip
синие обои HDste ureweranew zealand
Derick McKinney
Beach Images & Picturesseaside Beachchair
Unsplash Logo
Unsplash+
в сотрудничестве с Getty Images
UNSPLASH+
Разблокируйте
Makryone Mond Woman
Aldri Suganda
MAKINDONE MOLD WOMAN
ALDRI SUGANDA
MAKINDOONE MAKENONE
ALDRI SUGANDA 9003
. cd.pürtelaş hasan efendibeyoğlu
Gabrielle Claro
brazilЦветные обои hdshd color
Geraldine Ng
malaysiapenangpenang island
Luke Dean-Weymark
Summer images & picturessouth coastHd ocean wallpapers
Unsplash logo
Unsplash+
In collaboration with Getty Images
Unsplash+
Unlock
deckHd water wallpapersswimming pool
Filip Cernak
Hd green обоияпониямост
на открытом воздухесолнечный свет
сша 98027
Радуга фото и картинкизонтикТекстура фоны
Fraser IslandaustraliaContrast
Swedensigtunaawning
Beach Images & Picturesseaside Beachchair
–
-Meclis-I Mebusan CD. Pürtelaş Hasan Efendibeyoğlu
Summer Images и Pictresouth Coasshesparess Walshesparess Walshesparess. –––– – –––– – –––– –– – –– –––– – – –– ––– –– –––– – –.
Hd лес фоткиДеревья фото и картинкиПрирода фото
Hd лес обоиширокоугольный великобритания
birminghamaerialoverhead
tree stumpwood – materialbikini
spainmallorcaHd holiday wallpapers
Hd blue wallpaperste ureweranew zealand
Tourism picturesdayone young woman only
makassarkopi teoriindonesia
brazilHd color wallpapershd colored
Related collections
Canopy
91 photos · Куратор Asap Studios
Canopy
114 фото · Куратор Келли Данн
canopy
58 photos · Curated by Oliver Beige
malaysiapenangpenang island
Hd green wallpapersjapanbridge
outdoorssunlight
Hd wood wallpaperswide angleunited kingdom
spainmallorcaHd holiday wallpapers
swedensigtunaawning
Tourism picturesdayone young woman only
meclis-i mebusan cd.
