Гаражные ворота

В процессе строительства или реконструкции гаража обязательно встает вопрос о выборе ворот. К гаражным воротам автовладельцы предъявляют два основных требования:

• надежная защита от проникновения в помещение посторонних лиц;
• удобство доступа в гараж самого владельца.

Кроме того, важны и такие характеристики, как стоимость и внешний вид ворот.

Еще совсем недавно выбор ограничивался распашными воротами разными по размерам и материалу, из которого они изготовлены. Сегодня же на рынке воротной продукции появилось большое количество ворот для гаража подъемного типа. Традиционные распашные ворота полностью удовлетворяют первому требованию: они долговечны, просты и надежны по конструкции.

Однако с точки зрения удобства доступа такие ворота уступают своим конкурентам. Особенно это актуально в нашем суровом климате, где снежные зимы достаточно продолжительны, и для того, чтобы зимой открыть распашные ворота, требуется очистить от снега достаточное пространство перед гаражом.

Удобные и современные гаражные ворота

Компания «Дом ворот» в Екатеринбурге предлагает услуги по поставке, установке и обслуживанию современных гаражных ворот от известных отечественных и зарубежных производителей. В каталоге нашей компании представлены удобные в эксплуатации автоматические подъемные гаражные ворота по приемлемой цене.

• Секционные гаражные ворота, не требующие дополнительного пространства при открывании. Полотно створки ворот, поднимаясь по направляющим, убирается под потолок. Изготавливается полотно из сэндвич-панелей — прочного и эстетичного современного материала. Секционные ворота для гаража при доступной цене отличаются такими важными качествами, как: отличная теплоизоляция, устойчивость к непогоде и взлому.
• Роллетные, иначе рулонные, ворота — наиболее подходящий вариант для гаража с невысоким потолком. Эти ворота представляют собой рольставни на гараж, при невысокой цене и компактных размерах они прочны, надежны и имеют солидный и современный вид.
• Подъемно-поворотные ворота — сочетание эргономичной подъемной конструкции с монолитной надежной створкой, обеспечивают максимальную безопасность с удобством эксплуатации.

Все предлагаемые типы ворот, оборудованные электроприводом, открываются и закрываются с пульта ДУ.

По вашему желанию возможно окрашивание панелей в цвета, представленные в каталоге RAL. Однако дял секционных ворот существуют ограничения: панели S-гофр и микроволна доступны только в стандартных цветах.

Чтобы купить гаражные ворота нужного вам размера и типа обращайтесь к специалистам компании «

Дом ворот» по нашим контактным телефонам.

Компактность

Не требуют пространства для открытия

Эффектный вид

Различные типы покраски и отделок: филенка, микроволна, текстура дерева

Автоматизация

Не нужно выходить из машины, чтобы открыть ворота

Ресурс эксплуатации

Секционные ворота рассчитаны на 25 тысяч циклов подъемов-опусканий

Видеоролики

Каталоги и материалы

Расчет стоимости

Срок установки продукции указан в разделах сайта, посвященных соответствующей продукции, и может составлять от одной до трех недель. Более подробную информацию Вы можете получить у наших менеджеров.

чертежи, размеры, инструкция — Все про строительство, ремонт и дизайн — stoydiz.ru

Подъемные гаражные ворота – это отличный вариант для помещения, где стоит автомобиль.

Конструкцию, позволяющую быстро открывать гараж и заводить в него железного «коня», можно изготовить своими руками.

Для этого нужно воспользоваться чертежами и инструкцией по сооружению популярных и удобных подъемно-гаражных ворот.

Содержание

1. Особенности ворот для гаража
2. Требуемые материалы и инструменты
3. Руководство по изготовлению

Особенности ворот для гаража

Стандартные гаражные ворота, конструкция которых поднимается во время их открытия, отличаются множеством преимуществ.

Они не занимают никакой площади на входе в гараж, не портятся под воздействием осадков, низких или высоких температур окружающей среды, и открывают доступ в помещение вручную или с помощью автоматики.

Уходящую вверх дверную конструкцию гаража, которая совершенно безопасна и надежна, разрешается облицовывать любым материалом.

Своими руками можно соорудить ворота двух видов: подъемно-поворотные или подъемно-секционные. Обычно владельцы гаражей предпочитают секционные модели, полотно которых создается из отдельных панелей, равных по высоте 60 см.

Фото:

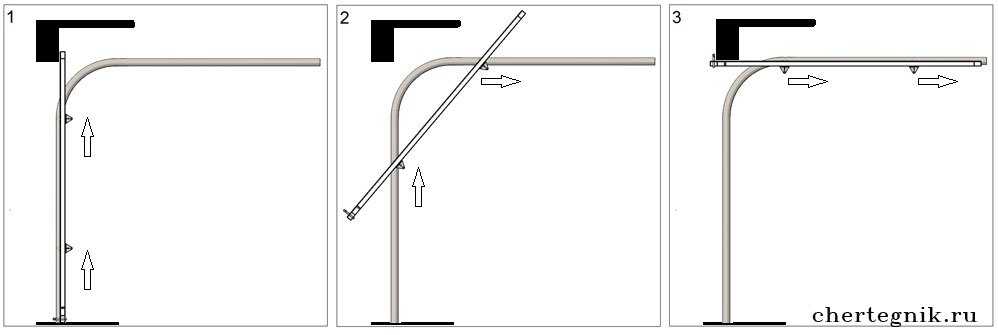

В момент открытия врат такая конструкция убирается к потолку, а при закрытии дверей гаража она опускается вниз.

Правда, сделать секционные ворота под силу не каждому, поскольку их технология изготовления из пластика, металла или дерева довольно сложна, как и монтаж.

Самодельные ворота – поворотные или секционные – характеризуются повышенной прочностью. Чтобы пользоваться ими, не надо прибегать к сложным приемам.

Такие удобные ворота состоят из панелей, соединенных друг с другом посредством шарнирных петель.

Их полозья обычно создаются из сырья, стойкого к ржавлению, а материалом для изготовления муфт и роликов служат пластик или нержавеющая сталь.

Однако секционные ворота можно описать и с отрицательной стороны. Помимо такого недостатка, как сложность конструкции, они имеют еще один – недостаточную защищенность от проникновения злоумышленников.

Поэтому некоторые владельцы гаражей вместо секционных врат ставят поворотные. Они создаются из цельной створки, которая уходит в нужном направлении благодаря работе шарнирно-рычажного механизма. Это гарантирует, что ворота не будут взломаны.

Еще один положительный момент в характеристике подъемно-поворотной модели ворот – это отсутствие в их конструкции направляющих и роликов.

Видео:

Дело в том, что эти элементы являются источником шума. Соорудить подъемно-поворотную гаражную дверь получится независимо от того, есть ли навыки в строительном деле. Дополнительно такие врата можно оснастить электрическим приводом.

Чтобы открывать и закрывать ворота на расстоянии, необходимо установить блок управления и приобрести брелки, которые будут выполнять заданную программу.

Размеры дверной конструкции для гаража не имеют строгих рамок, они зависят лишь от предпочтений хозяина. Подъемные ворота разрешается монтировать своими руками в проем как из одной створки, так и из двух.

Требуемые материалы и инструменты

Как только решение относительно типа гаражных ворот примется, можно будет брать карандаш и блокнот, чтобы записать, что понадобится в процессе их изготовления своими руками.

Что-то из необходимого для создания подъемной дверной конструкции найдется среди инструментов у каждого мужчины, а что-то придется покупать в строительном магазине.

Чтобы сделать подъемные гаражные ворота и безошибочно выполнить их монтаж, нужно приготовить следующие материалы:

• брусья из дерева, причем один должен быть с сечением 100х100 мм, а другой – 120х80 мм, хотя при желании их можно заменить профилями из стали;
• уголки для крепления полотна с параметрами 4х4 см и толщиной 4 мм;
• швеллер, размеры которого составляют 40х80 мм;
• толстые доски (2,5 см) и панели из пластика, необходимые для создания полотна;
• прут из стали, равный в диаметре 8 мм;
• несколько пружин, внутренний диаметр которых составляет 3 см;
• крепежные саморезы и болты.

Инструментами, в которых возникнет необходимость при изготовлении поворотных или секционных ворот, являются строительный уровень, металлическая лента с делениями для измерения длины и уголок.

Благодаря им размеры полотна и остальных деталей будут соответствовать нормам. Чтобы работать с металлом, потребуется вооружиться болгаркой и угловой шлифовальной машиной.

Распил бруса из дерева надо осуществлять электрическим лобзиком. Кроме того, понадобятся шуруповерт и дрель.

После подготовки строительного сырья и приборов надо сделать чертежи и проставить на них размеры всех элементов конструкции.

Это дело нужно начать с замеров проема посредством рулетки и уровня, что позволит установить точные размеры будущих подъемных ворот.

Видео:

При этом важно не допустить ни одной ошибки. Иначе будут обречены на провал все дальнейшие действия по сооружению дверной конструкции.

Стандартные размеры самодельных подъемных ворот зависят от типа гаража. Если он предназначен для легкового автомобиля, то желательно, чтобы ширина дверной конструкции составляла 2,5 метра.

В помещении, где стоит мотоцикл, разумнее устанавливать ворота шириной 1,8 метра. По высоте они могут достигать 2 метров.

Когда размеры ворот станут известны, можно будет составлять чертежи. Сначала на них следует отобразить устройство подъемных ворот, состоящих из полотна, проема, рамы под самым потолком и механизмов, обеспечивающих перемещение створки.

Затем в чертежи полагается внести карандашом стандартные или индивидуальные размеры обозначенных деталей.

На них необходимо всегда ориентироваться, чтобы в процессе сооружения ворот избежать несоответствий. В этом случае и их монтаж выполнится без труда.

Руководство по изготовлению

Самодельные секционные или поворотные ворота начинают создавать с оборудования проема.

Для этого нужно вкопать в землю или вставить вертикально в пол на глубину 3 см брусья с сечением 120х80 мм, служащие опорой.

Если хочется, чтобы конструкция была максимально надежной, то брусья рекомендуется погрузить еще глубже. Вертикальные балки, как и горизонтальные, требуется фиксировать на месте посредством болтов.

Теперь необходимо браться за сборку рамы под потолком: отступить от проема на расстояние, равное длине ворот, и выполнить монтаж горизонтальной балки для направляющих.

Этот элемент важно расположить параллельно балке в проеме. При этом надо проследить за тем, чтобы устанавливаемый брус был одинаков с ней по длине и высоте. Иначе устройство для открытия и закрытия гаража получится скошенным.

Фото:

Схема

Следующий шаг в изготовлении своими руками ворот – сборка и монтаж направляющего рельса. Он сооружается из двух металлических уголков посредством сварочного аппарата.

Промежуток между вершинами этих элементов во время их соединения должен быть под контролем.

После того как будет изготовлено 2 рельса, следует приступить к их фиксации на верхние балки. В этом деле помогут саморезы и фурнитура из надежного металла.

Далее, чтобы изготовить стандартные поворотные или секционные ворота, нужно заняться сооружением костяка для полотна.

Он создается либо из бруса, либо из металлических уголков, соединенных друг с другом в квадратный профиль и спаянных аппаратом для сварки.

Полотно прослужит длительный срок, если прикрепить к каркасной конструкции в поперечном направлении несколько балок.

Потом к верху костяка ворот полагается приделать ролики – устройство, позволяющее полотну перемещаться.

Следующее, что нужно сделать своими руками, – это обшить полотно специально приготовленным для этого материалом. При этом следует пользоваться крепежными элементами.

Далее выполняется установка подвижных кронштейнов на 2 балках, служащих опорами. Они фиксируются на месте уголками.

Видео:

Кронштейны необходимо прикреплять рычагами из швеллеров, задача которых – проталкивать створки ворот к верху.

После описанных выше действий осуществляется монтаж пружин. Их нужно прикрепить внизу опор в двух местах: к оконечности швеллера и кронштейну.

Желательно, чтобы пружины, установка которых была выполнена своими руками, были дополнительно зафиксированы регулятором натяжения.

Последняя задача по сооружению гаражных ворот – это монтаж всех деталей, покрытие полотна утеплителем и украшение обшивки декоративным материалом.

При желании стандартные гаражные ворота можно усовершенствовать, выполнив монтаж электропривода, укомплектованного устройством, принимающим сигнал, и пультом управления.

Видео:

Он позволит открывать и закрывать дверную конструкцию автоматически. От взлома секционные ворота, сделанные своими руками, поможет уберечь установка защитной системы.

Гаражные ворота подъемного типа, к самостоятельному изготовлению которых прибегают довольно часто, считаются очень удобными.

Чтобы соорудить их, нужно воспользоваться определенными материалами и инструментами, узнать стандартные параметры и сделать чертежи. Сборку и монтаж подъемно-гаражных ворот следует выполнять строго по инструкции.

5 причин, по которым ваши гаражные ворота открываются сами по себе

Если вы уже давно являетесь домовладельцем, вы, вероятно, сталкивались с неисправностями в различных частях вашего дома. Возможно, посудомоечная машина застонала и заскрипела, холодильник издал булькающие звуки или ваша домашняя электроника дала сбой. Возможно, вы даже столкнулись с тем, что дверь вашего гаража открывается сама по себе.

Ворота вашего гаража должны открываться и закрываться по вашей команде, но что делать, когда они начинают открываться сами по себе? Мы определили несколько причин, по которым это может происходить, и имеем около Ремонт гаражных ворот своими руками , который вы можете попробовать, прежде чем вызывать профессионала.

1. Просканируйте датчики безопасности и убедитесь, что на них нет мусора.

Современные системы гаражных ворот имеют функции безопасности, которые открывают дверь во время цикла закрытия, когда они обнаруживают, что что-то ее блокирует. Если опускающаяся дверь сталкивается с каким-либо предметом, двигатель обнаруживает сопротивление, и дверь открывается. Точно так же, если луч света между датчиками пола прервется, дверь не закроется.

Такие предметы, как скопившиеся листья, снег или лед вокруг ворот гаража, могут привести к тому, что ворота не закроются полностью. К счастью, обычно есть мигающий свет на открывателе или на кнопке дверного привода, который указывает на блокировку двери. Однако, если вы не видите никаких засоров, также возможно, что датчик просто вышел из строя и его необходимо заменить.

Смещение датчиков пола или скопление грязи может привести к их неправильной работе. Внимательно осмотрите пространство вокруг двери, а также дверные направляющие, так как датчики могут быть смещены, если направляющие ударятся или погнутся. Также проверьте состояние проводов у датчиков и соединений.

2. Осмотрите устройство открывания гаражных ворот.

Если ворота гаража открываются сами по себе, устраните неполадки с кнопкой открытия ворот гаража. Кнопка может легко испачкаться и застрять в «нажатом» положении, поэтому убедитесь, что она чистая и на ней нет мусора. После отклеивания дверь снова должна нормально функционировать.

Если очистка кнопки не помогает, проверьте соединения в корпусе клавиатуры. Вам нужно будет заменить клавиатуру, если вы видите какие-либо изношенные соединения.

Наконец, убедитесь, что проводка вокруг кнопки открывания не повреждена. Если где-то по всей длине провода в изоляции есть оголенные участки, это может привести к короткому замыканию, и дверь гаража будет открываться и закрываться сама по себе.

3. Проверьте печатную плату и трансформатор.

Если датчики безопасности и кнопка привода работают правильно, а неисправная проводка или соединения не обнаружены, возможно, проблема связана с печатной платой в самом механизме открывания гаражных ворот. Скачок напряжения из-за удара молнии или другой проблемы с электричеством может привести к выходу из строя печатной платы и трансформатора, что может привести к поломке Ворота гаража не открываются или закрываются должным образом.

Если вы умеете обращаться с мультиметром, вы можете проверить напряжение на печатной плате и трансформаторе. Это подтвердит, если один или оба неисправны и нуждаются в замене.

К счастью, если вы обнаружите, что вам действительно нужна замена, и вы уже являетесь участником программы American Home Shield® , воспользуйтесь гарантией на дом для устройства открывания гаражных ворот. Просто отправьте запрос на обслуживание и оплатите комиссию за звонок в торговую службу, и мы назначим подрядчика для диагностики проблемы с устройством открывания гаражных ворот. Если проблема покрыта, мы поможем покрыть расходы на ремонт или замену. См. договор плана для получения подробной информации о страховом покрытии, включая плату за обслуживание, ограничения и исключения. За непокрываемые товары может взиматься плата.

4. Исследуйте любые пересекающиеся частоты.

Если дверь вашего гаража открывается сама по себе ночью или днем ​​и совпадает с тем, что ваши соседи уходят или возвращаются в свои дома, это может означать пересечение частоты. У кого-то, живущего поблизости, может быть пульт от гаражных ворот, запрограммированный на тот же код, что и ваш. Хотя этот сценарий маловероятен, он возможен.

Если у вас старый оператор, сделанный до 1993 года, он программируется позиционированием клипов. Вы можете изменить положение клипов и посмотреть, сработает ли это. Но прежде чем вы это сделаете, посетите всех своих близких соседей с операторами гаражных ворот, попросите их открыть свои двери и посмотрите, откроется ли и ваша. Если это произойдет, ваше дело будет решено.

Также проблемой могут быть помехи от Wi-Fi, радио или вышек сотовой связи. Решение этой проблемы может различаться в зависимости от марки, поэтому лучше всего прочитать руководство или позвонить в службу поддержки, чтобы узнать, как решить эту проблему.

5. Проверьте настройки подъемника.

Настройки подъемника ваших гаражных ворот сообщают воротам, насколько долго открывать и закрывать. Если они перекошены, ваша дверь может не опуститься полностью, что заставит ее открываться самостоятельно.

Пределы подъема обычно контролируются винтами. Обратитесь к руководству для вашей конкретной гаражной двери, чтобы узнать, как правильно их отрегулировать. Посмотрите видео ниже об изменении настроек, если ваши гаражные ворота Liftmaster открываются сами по себе. Если ваши гаражные ворота Chamberlain открываются сами по себе, вы можете следовать этим инструкциям, чтобы правильно отрегулировать пределы хода.

Если вы заметили, что ваши гаражные ворота открываются сами по себе, не беспокойтесь о стоимости замены гаражных ворот — проблема может быть легко решена, если вы знаете, что искать. Обратитесь к этим пяти советам, когда столкнетесь с проблемой такого типа.

В то время как домашняя гарантия American Home Shield® не включает гарантию на гаражные ворота, включает покрытие устройства открывания гаражных ворот. Этот предмет домашнего обихода может сломаться от естественного износа; когда это произойдет, будьте готовы с домашней гарантией. Проверьте наши 9Гарантия на дом 0007 стоит , а планы — , и выберите лучший план гарантии на дом для своего дома и бюджета.

AHS не несет никакой ответственности и, в частности, отказывается от какой-либо ответственности за использование вами любой информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

Схемы мастерских

Как построить платформу для тяжелой атлетики

Прошел ровно год с тех пор, как я начал заниматься в спортзале в гараже, и мне это очень нравится. Поход в спортзал — это просто поездка в мой гараж, и мне никогда не приходится ждать оборудование.

Весь прошлый год я поднимал на куске 1/4-дюймового резинового коврика. Он выполнил свою задачу, обеспечив сцепление с дорогой и защитив пол моего гаража от падения тяжелых грузов (контролируемым образом) на землю. Но я никогда не был им полностью доволен. Опускание тяжестей на пол по-прежнему было безумно громким с этими матами. Кроме того, в том виде, в котором я его установил, моя стойка для приседаний не была прикреплена к полу. Единственное, что удерживало его от опрокидывания, когда я тянул тяжелую штангу, это две 55-фунтовые пластины-амортизаторы, опирающиеся на задние ножки стойки.

В течение последних нескольких месяцев я искал решения этих проблем, и один из них снова и снова заключался в том, чтобы установить платформу для тяжелой атлетики, которую используют большинство силовых тренажерных залов. Поэтому я написал приятелю и тренеру Мэтту Рейнольдсу, владельцу Barbell Logic Online Coaching , чтобы спросить, что для этого нужно. Он ответил, что это очень просто и довольно дешево, и предложил приехать в Талсу из своего дома в Спрингфилде, штат Миссури, чтобы помочь мне построить его.

После поездки в Home Depot и часа работы у меня в спортзале в гараже появилась очень функциональная и красивая платформа для тяжелой атлетики. Это дало множество преимуществ для моих силовых тренировок, о которых я подробно расскажу ниже, и мне очень понравилось его использовать.

Для тех, кто занимается спортом в гараже и хочет сделать то же самое, вот пошаговые инструкции о том, как построить собственную платформу для тяжелой атлетики.

Преимущества подъемной платформы

Защищает пол вашего гаража. Если у вас есть тренажерный зал в гараже, это, вероятно, главная причина построить платформу. Опускание и падение тяжестей на цементный пол, покрытый только резиновым ковриком, может привести к повреждению. Это случилось с Мэттом в его первом доме, где у него был гаражный спортзал, покрытый только жесткими резиновыми матами. Он тренировался со штангой и силовыми упражнениями, в ходе которых на землю бросал много тяжестей. Когда пришло время переезжать, он обнаружил цементный пол, покрытый трещинами и дырами от многолетних ударов. Ему пришлось выполнить дорогостоящую и трудоемкую бетонную работу.

Подъемная платформа решает эту проблему. У вас есть слой толстой ДСП или фанеры и слой толстого резинового коврика, стоящего между полом и плитами.

Защищает ваше оборудование. Падение груза на твердый пол (даже с резиновым ковриком) не только повреждает его, но и может повредить ваше оборудование. Чрезвычайная сила, возникающая при падении или опускании груза на бетонный пол, может повредить поперечины и пластины бампера. Подъемная платформа поглощает часть этой силы, продлевая использование домашнего тренажера.

Делает подъем более безопасным. Платформа делает подъем более безопасным по нескольким причинам. Во-первых, он позволяет легко прикрепить стойку болтами к устойчивой поверхности, гарантируя, что она останется на месте во время всех подъемов. Как упоминалось выше, до моей платформы единственное, что у меня было, чтобы закрепить мою стойку для приседаний, это две 55-фунтовые бамперные пластины, опирающиеся на ее задние ножки. Это сработало, но моя стойка всегда была довольно нестабильной, когда я подтягивался или перекладывал тяжелую штангу во время приседаний.

Да, я мог бы прикрепить стеллаж к полу своего гаража, но я не хотел делать в нем дырки, а крепление к цементу может оказаться непростым делом. С платформой для крепления стойки для приседаний к устойчивой поверхности требуется всего несколько шурупов, и вам не нужно делать отверстия в полу гаража.

Подъемная платформа делает подъем более безопасным еще и потому, что обеспечивает плоскую, ровную и твердую поверхность для подъема. Со старыми матами, которые я использовал, я иногда находил выпуклости под моей подъемной площадкой, потому что вещи каким-то образом оказывались под матами. Кроме того, мне иногда приходилось пинать коврики на место, чтобы устранить зазоры между ними. Больше нет проблем с подъемной платформой.

Чувствует себя лучше. Платформа не только делает подъем более безопасным, но и делает подъем более приятным. Во-первых, поглощение усилия, которое обеспечивает подъемная платформа, может сделать становую тягу немного более комфортной. Попробуйте опустить штангу весом 475 фунтов на цементный пол — даже при контролируемом высвобождении она посылает удар по вашим рукам, что не очень приятно. Подъемная платформа немного уменьшает это.

Стоять на платформе также приятнее, чем стоять на полу гаража. Вы не думаете, что это будет сильно отличаться от ощущения стояния на цементном полу / матах, но оно кажется более ровным и ровным. И есть что-то в том, чтобы быть немного приподнятым над полом!

Делает подъем тише. Одним из недостатков гаражного спортзала является то, что он может быть ужасно шумным, когда нагруженные штанги падают на землю, когда вы выполняете становую тягу или выполняете олимпийские упражнения. Имея всего лишь 1/4-дюймовый жесткий резиновый коврик, всякий раз, когда я опускал 405-фунтовую штангу во время становой тяги, создаваемый ею шум был слышен на другом конце дома. Это было особенно проблемой, когда я тренировался рано утром, так как спальни моих детей находились прямо над гаражом, и иногда их будил звук.

Толстые резиновые маты платформы в сочетании с деревянным основанием значительно снижают уровень шума при подъеме. Это не устранит весь шум, но ослабит его.

Просто круто выглядит. Я признаю это. Одна из причин, по которой я хотел иметь подъемную платформу в своем гараже, заключается в том, что они просто круто выглядят. Гладкий кусок кленовой фанеры с изображением Джона Л. Салливана, обрамленный циновками с черными лошадьми, сигнализирует о том, что это та область, где выковывается сила. Платформа стоит у меня в гараже уже несколько недель, и я до сих пор останавливаюсь, чтобы полюбоваться ею, когда прохожу мимо. Глупый? Возможно. Но все, что дает вам психологический импульс и помогает мотивировать вас тренироваться, является хорошей идеей в моей книге.

Как построить подъемную платформу

Построить подъемную платформу относительно дешево и до смешного просто. Это стоило мне 170 долларов, и мы с Мэттом потратили на сборку всего час. Ниже описано, как это сделать. Когда вы закончите, у вас будет платформа размером 8 x 8 футов.

Примечание. Подъемная платформа поднимет вас над полом на два дюйма. Убедитесь, что у вас достаточно места над вами, чтобы разместить это. Последнее, что вы хотите, это поставить платформу и понять, что у вас недостаточно высоты в гараже для этого, когда ваши пластины проходят прямо через потолок на подвесном подъемнике.

Обновление: читатель AoM Роберт Хефферн собрал этот CAD проекта, если вы хотите использовать.

Материалы

• (4) 4’ x 8’ кусков OSB/ДСП толщиной 5/8”
• 1 кусок гладкой кленовой или дубовой фанеры толщиной 3/4” дерево
• Коробка строительных винтов 1 1/4 дюйма
• (4) Шурупы 3 1/2 дюйма (они используются для крепления стойки к платформе — убедитесь, что диаметр винта соответствует отверстиям в ножках стойки)
• (8) шайбы
• (2) коврики для конюшен толщиной 4 фута x 6 футов 3/4 дюйма (я получил свой в Tractor Supply Co. )

Общая стоимость материалов: ~ 170 долларов США

у вас нет пикапа для перевозки полноразмерных кусков ДСП и фанеры, вы можете арендовать его в Home Depot (и в большинстве других крупных магазинов товаров для дома) за 20 долларов.

Инструменты

• Электродрель
• Канцелярский нож с большим количеством лезвий
• Меловая леска
• Поверочная линейка

Сборка платформы

Укладка первого слоя древесно-стружечной плиты

Решите, куда вы хотите переместить платформу, потому что если она есть, ее трудно передвигать, не отстегнув сквот на стойке от него. Положите два куска ДСП рядом друг с другом. Убедитесь, что между ними нет промежутка.

Уложите второй слой ДСП

Уложите второй слой фанеры поверх первого слоя в направлении, противоположном тому, в котором вы положили первые куски. То есть сделать его перпендикулярным нижнему слою.

Вот как это выглядит в готовом виде:

Прикрутите ДСП

С помощью дрели прикрутите два слоя ДСП. Будьте щедры с винтами; чем надежнее, тем лучше. Поместите по одному в каждый угол, а затем несколько винтов со всех сторон вашей новой платформы.

Поместите и закрепите шурупом древесностружечную плиту вместедерево

Время укладывать подъемную поверхность! Возьмите кусок хорошей фанеры и положите его прямо в середину ДСП. У вас должно быть два фута древесно-стружечной плиты с каждой стороны фанеры (именно туда вы положите резиновое покрытие). После того, как вы установили его на место, прикрутите его к платформе из ДСП с помощью строительных винтов.

Измерьте и отрежьте первый мат

Возьмите один из матов вашего конюшни, измерьте и отметьте линию, которая проходит посередине вдоль (отметка 2 фута). Это разделит коврик на две части размером 2 х 6 футов.

С помощью меловой линии проведите прямую линию по коврику, которую вы будете использовать в качестве ориентира для резки.

С помощью канцелярского ножа прорежьте на мате линию надреза вдоль меловой линии. Для дополнительной прямолинейности при резке вы можете использовать поверочную линейку, чтобы направлять лезвие по меловой линии. Мэтт только что сделал фристайл, и все получилось отлично.

После того, как вы сделаете надрез, вам нужно будет поднять коврик на козлах или чем-то еще, например, на мусорном баке, чтобы закончить разрез.

Разместите первые маты и закрепите

На рисунке вы заметите, что мы положили полоски мата размером 2 фута на 6 футов так, чтобы они были заподлицо с задней частью платформы. Проблема в том, что останется шов, где наши куски мата размером 2 фута x 6 футов и 2 фута x 2 фута будут встречаться в передней части платформы. Поскольку именно здесь я буду поднимать вес, я не хотел, чтобы там был шов, который может разойтись при опускании веса. К тому же это просто некрасиво выглядит. Таким образом, мы закончили тем, что переместили маты 2 фута на 6 футов, чтобы они были на одном уровне с 9.0124 перед платформы.

Возьмите только что вырезанные полоски коврика размером 2 х 6 футов и положите их с каждой стороны кленовой фанеры, начиная с передней части платформы. Они должны идеально вписываться в пространство, где выставлена ​​ДСП. Там, где вы сделали разрез, будет неровный край. Мы поместили шероховатые края каждой детали к кленовой фанере, чтобы у нас был красивый, чистый вид вдоль края платформы. Прикрутите коврики к ДСП снизу.

У вас останется два квадрата открытой доски размером 2 фута на 2 фута с каждой стороны платформы. Далее мы будем резать квадраты коврика, чтобы поместиться в эти места.

Измерьте и отрежьте второй коврик

Хорошо. Давайте заполним те открытые квадраты ДСП размером 2 фута на 2 фута еще немного коврика. Для этого мы возьмем наш второй коврик для конюшен и разрежем его посередине, как мы сделали это с первым.

Это даст нам два куска матов размером 2 x 6 футов. Уберите один из них с дороги, мы будем работать только с одним.

Возьмите один из этих ковриков размером 2 фута на 6 футов, измерьте и отметьте точку на расстоянии 2 фута вниз от верха. Это создаст квадрат 2 x 2 фута. Вырежьте это.

Повторите процесс еще раз, чтобы у вас получился второй квадрат 2 х 2 фута.

Вы, наверное, думаете: «Что мне делать с этим остатком коврика?» Отличный вопрос. Разрежьте все это на квадраты 2 фута на 2 фута и разместите их где-нибудь в своем спортзале. Вы можете поставить несколько гантелей друг на друга и встать на них, чтобы выполнять становую тягу с дефицитом. Или вы можете создать две стопки, чтобы выполнять тягу блоков. Бум!

Поместите вторые куски мата и закрепите

Положите эти куски мата и прикрутите их к ДСП строительными шурупами.

Почти готово! Просто нужно прикрутить стойку для приседаний к платформе.

Прикрутите стойку к платформе

Время прикрутить стойку к платформе. Поместите стойку рядом с задней частью подъемной платформы поверх фанерной подъемной поверхности. Вы можете поставить его вровень со спинкой или оставить небольшой зазор между задним краем и стойкой.

После того, как вы правильно выровняете стойку, просверлите направляющее отверстие для шурупов, как показано выше.

После того, как вы просверлите направляющие отверстия, ввинтите шурупы через отверстия в «ножках» стойки с помощью торцевого ключа. Обязательно поместите две шайбы между головкой винта и стойкой. Повторите для остальных трех углов.

Готовый продукт

Посмотрите на это. Разве она не красавица! Подъемная платформа с низким уровнем шума менее чем за час. Кленовая древесина посередине дает вам опору, на которой можно стоять, а маты по бокам обеспечивают амортизацию веса вашей штанги.

У вас есть функция; теперь пришло время добавить немного формы. Флаг джентльмена-варвара на заднем плане уже нагнетает атмосферу (вы можете получить свой здесь).
