Газовые настенные котлы малой мощности. Самые маленькие газовые котлы. Лучшие настенные газовые котлы

Котлы оснащены системой микропроцессорного модуляционного управления мощности (57-100%), горелками с предварительным смешиванием, что гарантирует минимальное NOx (менее 25 ppm), CO и CO2. Котлы оснащены полним спектром блокировок и систем безопасности, встроенным циркуляционным насосом, встроенным накопительным баком-аккумулятором (для двухконтурных моделей). На теплообменники котлов “Индюранс” действует гарантия 5 лет.

Газовые котлы малой мощности часто используются в жилых зданиях. В связи с особенностями монтажа их подразделяют на напольные и настенные. Для обеспечения жилья горячей водой и для обогрева помещений используется бытовой двухконтурный газовый котёл. В таком устройстве соединены бойлер, сам котёл, горелка и система автоматики. Это почти миниатюрная котельная в доме.

Газовые котлы малой мощности устанавливаются быстро, для них не нужно отдельного помещения, монтируются на полу или стене.

Напольные котлы более мощные, лучше подходят в качестве отопительных устройств. При выборе – какой купить напольный двухконтурный газовый котёл – рекомендуется ориентироваться на материал теплообменника: чугун, медь или сталь. Лучший теплопроводник медный, но он более дорогой. Бытовой двухконтурный газовый котёл с встроенным бойлером подойдёт для загородного дома. Такая модель имеет в запасе большее количество горячей воды, может работать при малом напоре и в нем меньше образуется накипь.

Двухконтурные бытовые котлы различаются также по типу газовой горелки, которая может быть атмосферной с подачей воздуха самотёком или может быть наддувной. При таком варианте воздух в топочную камеру поступает принудительно, при помощи электровентилятора. Второй вариант более экономичный, так как имеет больший КПД.

Купить напольный двухконтурный газовый котёл можно в специализированной организации, где специалисты помогут подобрать наиболее подходящую модель и произвести установку водогрейного устройства в доме.

При высокой эффективности котлов “Индюранс”, эксплуатационные расходы минимальны. Идеальная конструкция, простота эксплуатации и низкие расходы гарантируют экономию! Все оборудование сертифицировано Госстандартом, Госгортехнадзором РФ и разрешено к применению на территории России
Производство котлов сертифицировано на соответствие стандарту ISO9002

Большинство из нас живут в доме или квартире небольших размеров. Поэтому при установке газовой системы отопления хозяева хотят, чтобы котел занимал как можно меньше места. Многие размещают его в малогабаритных ванных комнатах или кухнях. Это порождает интерес к маленьким настенным газовым котлам, которые обладают минимальными габаритами. Большая часть навесных агрегатов имеют высоту от 700 мм, ширину от 400 мм и глубину от 250 мм. Рассмотрим модели газовых котлов, обладающих наименьшими размерами.

Одним из самых маленьких настенных газовых котлов является Ferroli DOMIproject Slim F18. Его высота – 655 мм, ширина – 350 мм и глубина – 230 мм. Вес составляет всего 27,3 кг.

Данная двухконтурная модель с закрытой камерой сгорания обладает мощностью 18 кВт, чего достаточно для отопления площади до 150 м². Она имеет битермический теплообменник и снабжена функцией ускоренного приготовления горячей воды «Комфорт».

Агрегат оснащен цифровой системой отопления, модуляционной горелкой, которая может менять мощность в диапазоне от 6,7 до 18 кВт. Благодаря легкому доступу к внутренним элементам, этому газовому котлу проще произвести сервисное обслуживание.

Еще одной компактной моделью производства компании Ferroli является DOMITECH C24. Ее высота составляет 700 мм, ширина – 400 мм, глубина – 260 мм. Весит котел 27 кг.

Это двухконтурное устройство с открытой камерой сгорания обладает мощностью 24 кВт и способен отопить помещение площадью до 200 м². Он оборудован битермическим теплообменником, а также многофункциональными системами управления и контроля з безопасностью работы. Тип камеры сгорания требует установки классического дымохода.

Размеры Bosch Gaz 3000 W ZS 28-2KE составляют: высота – 700 мм, ширина – 400 мм, глубина – 298 мм. Вес модели – 30 кг.

Этот одноконтурный агрегат с открытой камерой сгорания имеет мощность 28 кВт и способен отопить площадь до 250 м². Он оснащен многофункциональным дисплеем и ионизационным контролем пламени. Теплообменник выполнен из меди. Тип камеры сгорания требует установки классического дымохода.

Компактный навесной газовый котел Тепловест КГО-18-С BUDGET имеет высоту 700 мм, ширину 350 мм и глубину 250 мм. Вес агрегата рекордно мал и составляет 21 кг.

Данный одноконтурный котел может быть оборудован турбированной (С) либо атмосферной (В) горелкой. Его мощность – 20,5 кВт, чего достаточно для обогрева 150 м². Оснащен монотермическим теплообменником и способен с легкостью заменить старый напольный котел в существующей системе отопления.

Основные характеристики Тепловест КГО-18-С BUDGET :

Обратите внимание! Большинство хозяев покупают маленькие настенные модели котлов, чтобы зашить их в нишах или спрятать в шкаф, забывая при этом о появлении необходимости в ремонте. Поэтому в процессе монтажа следует оставить место для свободного доступа специалиста к отопительному устройству.

Fondital Antea CTFS 24

Одним из самых маленьких навесных газовых котлов является Fondital Antea CTFS 24. Его высота – 700 мм, ширина – 400 мм, глубина – 250 мм. Обладает весом 26 кг.

Данная двухконтурная модель с закрытой камерой сгорания имеет мощность 25,5 кВт, чего достаточно для обогрева 220 м². Котел оборудован двумя раздельными теплообменниками: первичный выполнен из меди, второй – из стали. Он имеет современную плату управления и удобный интерфейс пользователя.

Основные характеристики Fondital Antea CTFS 24 :

• КПД=93%;
• расход газа – до 2,7 м³/час;
• производительность ГВС при Δt=30 – 11,1 л/мин;
• страна-производитель – Италия.

Ferroli FER EASYtech C 24

Модель Ferroli FER EASYtech C 24 обладает такими размерами: высота – 700 мм, ширина – 400 мм, глубина – 230 мм. Вес котла составляет 27 кг.

Этот двухконтурный агрегат с открытой камерой сгорания обладает мощностью 24 кВт и способен отопить помещение площадью до 200 м². Он оборудован увеличенным битермическим теплообменником и современными многофункциональными системами управления и контроля за безопасной работой. Тип камеры сгорания требует установки классического дымохода.

Основные характеристики Ferroli FER EASYtech C 24 :

• КПД=90,5%;
• производительность ГВС при Δt=30 – 11,1 л/мин;
• страна-производитель – Италия.

TERMET MiniMax DYNAMIC 24 кВт (turbo)

Компактный котел TERMET MiniMax DYNAMIC 24 кВт (turbo) имеет высоту – 700 мм, ширину – 360 мм и глубину – 300 мм. Вес составляет 28 кг.

Данный двухконтурный агрегат с открытой камерой сгорания обладает мощностью 24 кВт и способен отопить площадь до 200 м². Первичный теплообменник выполнен из меди, вторичный – из нержавеющей стали. Котел оборудован модуляционной горелкой, а также необходимыми системами контроля за безопасной работой. Тип камеры сгорания требует установки классического дымохода. Основные характеристики TERMET MiniMax DYNAMIC 24 кВт (turbo)

:

• КПД=91%;
• производительность ГВС при Δt=30 – 11,4 л/мин;
• расход газа – до 2,7 м³/час;
• страна-производитель – Польша.

Газовый котел для отопления частного дома – это не только необходимость, но один из главных элементов комфортного проживания, поэтому к выбору нужно подойти осознанно еще на этапе проектирования всей системы в целом. Рынок отопительного оборудования не стоит на месте и постоянно развивается и результатом жесткой конкуренции является наличие широчайшего выбора котлов различных брендов, комплектации и модификаций. В отличие от владельцев городских квартир, которые чаще всего получают котел уже по факту, хозяин частного дома имеет возможность выбора агрегата практически на любом этапе проектирования своего дома.

От автора: целью данной статьи предполагается знакомство с современной отопительной техникой, ее основными отличиями, разновидностью и применяемостью.

Мы не являемся представителями ни одной из фирм-производителей котлов, а занимаемся диагностикой и ремонтом электроники газовых агрегатов и постараемся, чтобы этот обзор был максимально практичным и не предвзятым.

Критерии выбора газового котла

Одним из основных критериев выбора газового котла является требуемая мощность и потребность дома в горячей воде. В идеале, необходимая мощность котла подбирается на основании теплового расчета здания, которое будет им обогреваться. В процессе теплового расчета учитываются тепловые потери помещений, количество окон, дверных проемов, высота потолков, материалы изготовления стен и характеристики выбранной теплоизоляции.

Бытует мнение, что можно подбирать мощность агрегата из расчета 1 кВт на 10 квадратных метров площади, но эта величина достаточна условна. Современные теплоизоляционные материалы, пластиковые окна и утепленные двери существенно повышают класс энергетической эффективности зданий, и этот показатель может быть уменьшен на 20-30%.

Сильное завышение мощности котла может привести к снижению эффективности его работы. Современные газовые котлы позволяют регулировать мощность в достаточно широком диапазоне, но следует учитывать, что максимальная эффективность и экономичность котла будет достигнута при его работе на номинальной мощности. Постоянная работа котла на

нижней границе мощности снижает КПД агрегата примерно на 12-15%. Информация по величине КПД при разных режимах работы, как правило, указана в паспорте или инструкции на устройство. Завышение мощности котла также чревато слишком частыми включениями-выключениями устройства, что негативно сказывается на исполнительных механизмах и электронике.

Некоторые специалисты при выборе мощности рекомендуют учитывать необходимость приготовления горячей воды и увеличивать мощность на 20%, а то и в два раза. Естественно, что при выборе газового котла для отопления частного дома предполагается, что жильцам будет необходима и горячая вода тоже, но руководствоваться правильнее будет не мощностью, а количеством точек разбора ГВС и их удаленностью от котельной.

Часто итоговая мощность и тип котла подбирается исходя из потребностей в приготовлении горячей воды.

В зависимости от этого критерия может быть несколько вариантов:

двухконтурный газовый котел

котел с встроенным бойлером

одноконтурный котел и бойлер косвенного нагрева

Двухконтурный газовый котел

Двухконтурные газовые котлы предназначены для нагрева теплоносителя в системе отопления и при необходимости приготовления горячей воды, т.е. в них реализовано два независимых контура. В зависимости от типа котла двухконтурные модели могут быть с одним теплообменником (первичным) и с двумя – дополнительным пластинчатым для приготовления ГВС. При выборе такого котла следует обратить внимание на производительность котла в режиме ГВС. В среднем расход воды одной точки разбора воды при комфортном напоре и среднем давлении составит около 8-10 литров в минуту.

Исходя из этого, например, 24 кВт двухконтурный котел сможет обеспечить примерно 2 точки разбора воды, потому что производительность теплообменника в режиме ГВС в большинстве случаев составит 14-15 литров в минуту. И такая производительность будет при дельте температур 25 градусов, при дельте температур 35 градусов эта величина будет существенно меньше – в районе 10 литров в минуту. Под дельтой подразумевается разность температуры холодной воды и требуемой температуры нагрева. Комфортная температура ГВС составляет около 40 градусов, поэтому, при температуре входящей холодной воды около 5 градусов (в зимний период) – дельта как раз составит величину 35. Для примера приведем эти характеристики для некоторых наиболее известных моделей:

При увеличении мощности котла эти цифры вырастут не значительно. Для моделей 32-36 кВт это примерно 15-16 л/мин, а для 38-40 квт 18-19 л/мин. Поэтому, очевидно, что двухконтурный котел с вторичным теплообменником можно рассматривать в основном для небольших частных домов или квартир площадью до 120 квадратных метров с двумя, максимум тремя точками разбора воды. Двухконтурные котлы являются обособленными устройствами и не предназначены для совместной работы с бойлерами.

Подытожив, можно выделить следующие особенности двухконтурных моделей:

универсальность (одновременно и отопление и горячая вода)

размеры (можно смонтировать в кухонном шкафу)

простота монтажа и эксплуатации

меньшая величина (стоимость) первоначальных затрат

Котел с встроенным бойлером малого объема

Такие котлы обладают некоторыми преимуществами по сравнению с типичными двухконтурными: вместо проточного теплообменника устанавливается небольшой емкости бойлер (обычно на 40-60 литров) и это значит, что небольшой запас горячей воды всегда есть. Во-первых, жильцам практически не нужно ждать первоначального нагрева воды. Во-вторых, котел будет реже включаться – бывает так, что необходимо кратковременно открыть кран, чтобы сполоснуть чашку. Двухконтурный котел в этом случае включится, и будет греть воду на полной мощности, вариант с встроенным с бойлером – включится только тогда, когда температура запасной воды упадет ниже заданной. Меньше включений – больше срок службы исполнительных механизмов.

Для примера: модель Ariston CLAS B EVO 24 FF (встроенный бак на 40 литров) уже обладает производительностью в режиме ГВС 16 литров в минуту при дельте в 35 градусов и 19 литров в минуту при дельте в 30 градусов через 10 минут после включения!

Очевидно, что такие котлы обладают большей степенью комфорта, но стоят ощутимо дороже. Также, они лишены проблемы с образованием накипи, то есть менее требовательны к качеству воды. При выборе котла для частного дома стоит обратить внимание на производительность в режиме ГВС и удобству обслуживания.

Одноконтурный котел и бойлер косвенного нагрева

Бойлер косвенного нагрева – это емкость для запаса воды, в которой нет собственного нагревательного элемента, а нагрев происходит за счет внешних источников (например, котла или солнечных батарей). По мнению многих специалистов, применение в схеме отопления одноконтурного котла и бойлера наиболее предпочтительно. От предыдущего варианта такая схема отличается объемом самого бойлера в сторону увеличения. Бойлер подбирается исходя из потребностей жильцов частного дома в горячей воде. Для выбора существуют различные методики, калькуляторы – это тема отдельного обзора. Индивидуально необходимо определиться с максимально возможным разовым потреблением воды, например, в утренние часы и подобрать емкость нужного объема. Производительность бойлера будет зависеть от мощности котла, потому что мощность самого бойлера ограничивается мощностью его змеевика. Объем бойлера выбирается от пиковых значений потребления воды. Если усреднить, можно дать следующие рекомендации: до 80 литров для семьи из 1-2 человек, до 150 литров для семьи из 3-4 человек и от 200 литров для семей более 5 человек. В нестандартных случаях необходимо осуществлять проектировочные расчеты.

Таким образом, получаем следующие преимущества использования бойлера:

постоянный запас горячей воды (максимальный комфорт)

меньшее гидравлическое сопротивление по сравнению с пластинчатым теплообменником

уменьшение количества запусков котла

снижения расхода воды (не нужно сливать воду в ожидании нагрева)

не образовывается накипь (не отменяет регулярное обслуживание)

У некоторых производителей отопительного оборудования есть готовые варианты котел + бойлер, которые устанавливаются в единую систему.

Итак, в итоге – котел подбираем по тепловым потерям дома, бойлер – по потребностям в количестве горячей воды.

Помимо основных эксплуатационных характеристик котлы имеют ряд других различий: материал изготовления и тип теплообменника, тип камеры сгорания, способ установки.

По способу установки различают напольные и настенные котлы. Настенные котлы отличаются компактным размером, небольшим весом и универсальностью, применяются в том случае, когда отсутствует отдельное помещение для установки газового котла. Напольные модели оснащаются теплообменниками из чугуна (поэтому, обладают большим весом) и требуют определенных требований от помещения при установке. Отличительная особенность таких котлов – это их высокая надежность. Чугунный теплообменник обладает высокой стойкостью к коррозии и длительным сроком эксплуатации. Из недостатков – хрупкость и большой вес.

Теплообменники настенных котлов могут быть выполнены из стали, меди, алюминиевого сплава или нержавеющей стали. Стальные теплообменники самые дешевые и имеют ряд недостатков, таких как меньший КПД, склонность к деформациям и имеют меньший срок службы. Медные теплообменники обладают существенно большей теплопроводностью, стойкостью к коррозии и меньшим весом.

Битермический теплообменник

Стоит отдельно рассмотреть конструктивную особенность газовых котлов с битермическим теплообменником. В “битермиках” нагрев теплоносителя отопления и проточной воды происходит в единственном первичном битермическом теплообменнике (вторичный отсутствует). Когда котлу требуется нагревать систему отопления – включается циркуляционный насос, когда требуется нагрев ГВС – насос отключается и вся мощность передается протекающей там же водопроводной воде. Сам теплообменник представляет из себя конструкцию труба в трубе (одна – отопление, другая – ГВС). Преимуществом является низкая цена, но важной необходимостью становится водоподготовка проходящей через теплообменник воды. Известковая накипь, которая активно образуется на стенках при высоких температурах эксплуатации может существенно сократить срок службы.

Атмосферные и турбированные газовые котлы

По способу удаления продуктов сгорания газовые котлы делятся на атмосферные, где дым удаляется из камеры сгорания за счет естественной тяги в дымоходе и турбированные, в которых продукты горения удаляются принудительно при помощи вентилятора.

Газовые котлы с вентилятором более дорогие, но экономичнее и обладают большим КПД. Для установки такого котла не требуется устройства классического дымохода, достаточно применение коаксиального дымохода (труба в трубе), в котором подвод и отвод воздуха осуществляется через одну общую трубу, которую можно вывести из помещения через стену.

Современные вентиляторы с регулируемой частотой вращения позволяют достигать существенной экономии и в совокупности с модулируемой газовой горелкой осуществлять регулировку мощности котла в очень широком диапазоне, а также получить высокий КПД на режимах малой мощности.

Конденсационные котлы

Все примерно представляют процесс передачи тепла в обычном газовом котле: теплообменник располагается непосредственно над горелкой и при сгорании газа происходит передача тепла теплоносителю. Во время горения газовоздушной смеси происходит образование углекислого газа, воды и выделение тепла. Остатки тепла, которые не успел принять теплообменник уходят в дымоход, при этом температура уходящих газов может составлять от 140 до 170 градусов.

При такой схеме большое количество тепла попросту вылетает в трубу. Связано это с тем, что в продуктах сгорания содержится примерно 10% воды в газообразном состоянии, т.е. в виде пара и производители всячески пытаются избежать конденсации этого пара внутри котла или дымохода. Схема традиционного котла рассчитана так, чтобы исключить образование конденсата, потому что конденсат является водой лишь в упрощенной форме. В реальности же в продуктах сгорания присутствуют вредные примеси, образующие агрессивные смесь кислот (азотная, серная, угольная), которые приводят к быстрому износу элементов котла.

Процесс образования конденсата начинается при охлаждении продуктов сгорания примерно до температуры 55-57 градусов. Поэтому решением для извлечения дополнительного тепла является охлаждение продуктов сгорания до условий образования конденсата внутри котла и управление этим процессом. Для максимальной передачи тепла теплоносителю требуется большая площадь теплообменника и создание условий для образования конденсата внутри этого теплообменника. К тому же, конденсат, остывая, дает дополнительное тепло, которое, по сути, и передается теплоносителю, стекая по стенкам. Именно поэтому маркетологи часто указывают КПД таких котлов более 100%, прибавляя к КПД традиционного котла эффект от передачи тепла конденсатом.

Пример: Baxi LUNA DUO-TEC 1.24 GA. Максимальная мощность 24,7 кВт, а минимальная мощность всего лишь 3,7 кВт!!!

Помимо эффективности теплосъема конденсационные котлы могут регулировать мощность в очень широком диапазоне. Это особенно актуально в средней полосе, где среднегодовая температура колеблется от 0 до 5 градусов. Поэтому, такой котел будет гораздо экономичнее традиционного в межсезонье, когда не требуется использование номинальной мощности котла.

Помимо всех преимуществ, стоит отметить, что для получения максимальных возможностей конденсационного котла необходим низкотемпературный режим работы (температура подачи менее 50 градусов), а это далеко не всегда возможно. Так как котел, по сути, дополнительно является генератором конденсата, его необходимо утилизировать и в условиях загородного дома с применением септиков – об этом придется дополнительно позаботиться.

В условиях загородного дома также настоящей проблемой для такого котла могут стать насекомые. Температура выхлопных газов низкая и поэтому привлекает насекомых, а в случае применения коаксиального дымохода и х непрерывно будет засасывать в камеру сгорания.

Заключение

В этом обзоре мы разобрали основные различия газовых установок, представленных на рынке, рассмотрели типовые схемы применяемости. Выбор газового котла может стать не простой задачей, какой именно выбрать – Ariston, BAXI, Vaillant или Protherm? Дадим несколько советов.

Выбирайте котлы популярных марок, широко распространенные на рынке конкретного региона. Покупка изделий малоизвестных производителей может привести к ограничению срока эксплуатации котла до первой поломки.

Обратите внимание на материалы и изготовителей основных узлов котла (гидравлической группы, циркуляционного насоса, теплообменника). Предпочтение стоит отдавать известным мировым брендам и долговечным материалам изготовления.

Расширительный бак. Стоит посмотреть, достаточно ли будет для Ваших условий объема встроенного расширительного бака, потому что в разных котлах одной и той же мощности он может отличаться в диапазоне от 6 до 10 литров. Если система отопления предусматривает свой расширительный бак, то рекомендацией можно пренебречь.

Обязательно оцените стоимость владения котлом и доступность сервисной службы и запасных частей. Можно сравнить цены на основные узлы: теплообменник, электронную плату, вентилятор и другие. В разных регионах доступность запасных частей может быть разная, поэтому стоит отдавать предпочтение наиболее распространенным брендам, с которыми в случае поломки, например, в отопительный период не возникнет проблем.

При выборе сравнивайте техническое оснащение разных моделей: наличие функций самодиагностики, антизамерзания, постциркуляции, диапазоны регулировки мощности, наличие режима теплого пола (при необходимости) и возможности подключения опций программирования и погодозависимой автоматики.

В случае выбора одноконтурного котла под антифриз качестве теплоносителя уточняйте возможность его применения. Некоторые производители запрещают использование антифриза в своих котлах.

Обязательно изучайте условия гарантии на изделие. В некоторых случаях гарантия может исчисляться с даты изготовления изделия и если Вам продадут котел, который два года лежал на складе, Вы потеряете львиную долю гарантийного периода.

Что касается отзывов – не рекомендуем использовать их в качестве истины последней инстанции. Истории эксплуатации оборудования могут быть разные и зависеть от конкретных условий, региона, жесткость воды, качества электропитания, грамотности проектировщика и монтажника. Одни люди относятся бережно к вещам, соблюдают интервалы технического обслуживания и правила эксплуатации, другие считают, что к котлу можно 10 лет не подходить и все должно работать. В интернете часто можно встретить откровенно заказные отзывы или отзывы, написанные для поисковых машин, поэтому они зачастую необъективны и не несут абсолютно никакой ценности. Газовый котел уже давно не является роскошью и применяется повсеместно, поэтому, лучше воспользоваться отзывами владельцев, которые наверняка найдутся в непосредственной близости.

Надеемся, что этот материал поможет Вам в выборе газового котла для отопления частного дома, также рекомендуем посмотреть видео с рекомендациями профессионалов.

Газовые котлы малой мощности 4 квт

В основном газовые котлы малой мощности 5-7 кВт применяют для отопления небольших дачных сооружений или малогабаритных квартир площадью до 50 м². Но, если Вы решили приобрести такой агрегат, следует учесть, что поправка на теплопотери может составлять от 10 до 30%.

Особенности маломощных газовых котлов

Газовый котел мощностью 5 кВт предназначен для отопления зданий, которые не имеют дымохода. Поэтому все известные модели таких отопительных устройств оборудованы топкой закрытого типа. Для них не понадобится устройство полноценной дымовыводящей системы. Для вывода продуктов сгорания достаточно будет трубы коаксиального типа. В большинстве случаев она идет в комплекте вместе с котлом. Такой дымоход проводят через отверстие в стене и выводят на улицу. Наилучший вариант, если он будет располагаться горизонтально.

При выборе маломощных устройств следует точно рассчитать, сможет ли такой котел в достаточном объеме обогреть имеющуюся площадь. Если сооружение плохо утеплено, а двери и окна продуваются, производительности устройства в 5 кВт может не хватить.

Подробно о различных схемах обвязки напольных газовых котлов

К тому же следует учесть, что производитель ставит в паспорте предельную мощность агрегата. А если газовый котел будет постоянно работать на максимуме возможности, это быстро приведет к его износу. Поэтому в данном случае важно точно определить, достаточно ли указанной производительности для обогрева Вашего помещения.

Газовые котлы мощностью 5 кВт оборудованы стандартным набором необходимых функций и довольно просты в обращении. У них отсутствуют современные системы управления, контроля и безопасности работы, которыми оснащены многие агрегаты с большей производительностью. Также маломощные устройства не имеют дисплея, пульта управления и возможности подключения других систем обогрева, например, «теплые полы».

Благоприятные условия работы отопительных котлов 5 кВт

Газовые котлы мощностью 5 кВт будут качественно отапливать дом или квартиру при выполнении определенных условий эксплуатации:

• хорошем утеплении стен;
• отсутствии щелей в оконных и дверных проемах;
• высоте потолков не более 2,7 м;
• отсутствии сильных затяжных морозов.

Преимущества и недостатки маломощных агрегатов

К преимуществам маломощных агрегатов относят:

• небольшие габариты;
• малый расход топлива при достаточно высоком КПД;
• доступная цена;
• простота в управлении;
• легкость установки.

Минусы газовых котлов с малой производительностью:

• ограниченный функционал;
• маленький выбор моделей;
• сложно найти комплектующие;
• ограниченные условия эксплуатации.

Модели газовых котлов мощностью 5 кВт

ATEM ЖИТОМИР-М АОГВ 5 СН

Этот настенный одноконтурный газовый котел парапетного типа имеет теплообменник, выполненный из стали. Розжиг производится с помощью электричества путем нажатия кнопки. Агрегат оборудован газовой горелкой итальянского производства Polidoro. Безопасность обеспечивается с помощью газового клапана 630 EUROSIT (Италия). В комплекте имеется коаксиальная труба.

Котел обладает следующими характеристиками:

• КПД – 90%;
• вес – 30 кг;
• расход топлива – до 0,56 м³/час;
• гарантия – 12 месяцев;
• страна – производитель – Украина.

ТЕРМОБАР КС-ГС-5 s

Представленная одноконтурная модель напольного типа отличается экономичностью и бесшумной работой. При возникновении сбоя итальянская система безопасности «EUROSIT» блокирует подачу топлива.

Газовый котел оснащен наборной секционной горелкой из нержавеющей стали, которая обеспечивает экологичность производимого дыма и отсутствие скоплений сажи в камере сгорания. Теплообменник агрегата выполнен из стали. Температура теплоносителя колеблется в пределах 40-90ºC. В комплекте имеется дымоход коаксиального типа. У данного котла патрубки для подключения к отопительной системе расположены с двух сторон.

Газовый агрегат имеет такие характеристики:

• КПД – 90%;
• вес – 40 кг;
• расход топлива – до 0,56 м³/час;
• гарантия – 12 месяцев;
• страна – производитель – Украина.

Климатическая компания «Термомир» предлагает газовые котлы малой мощности 4 кВт в ассортименте.

Отопительный котел представляет собой устройство, при помощи сгорания топлива (или при помощи электричества) осуществляющее нагрев теплоносителя. Далее теплоноситель циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол и т.п. устройства и обогревая помещения.

Основными характеристиками котлов отопления являются: мощность в кВт, количество контуров обогрева, тип топлива, вид камеры сгорания и способ монтажа, к дополнительным относят комплектацию, например, насос, а также управление котлом и др.

Подобрать необходимую мощность котла отопления для частного дома или квартиры можно по формуле — 1 кВт для обогрева 10 м 2 утепленного помещения при высоте потолков до 3 м. Если требуется обогрев подвала, застекленных помещений с высокими потолками и т.п., а также горячая вода, мощность котла нужно увеличить.

Отопительный котел может иметь 1 (только для обогрева) или 2 контура (отопление и горячее водоснабжение (ГВС)). К одноконтурному котлу для горячей воды можно подключить бойлер косвенного нагрева или приобрести модель с уже встроенным бойлером.
Котлы отопления могут быть напольные и настенные (навесные). Настенные котлы чаще всего имеют небольшую мощность и габариты, а промышленные котлы большой мощности относятся к напольным, имеют большие размеры и устанавливаются в отдельные котельные.

Какой выбрать лучший котел и как подобрать по площади можно узнать в статьях: Как выбрать котел отопления и Как выбрать газовый котел.
Из наиболее качественных производителей котлов рекомендуем европейские марки Buderus, Bosch, Vaillant, Ariston, Baxi и Protherm.

Требуется помощь в выборе или не нашли нужную модель? Позвоните!

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

В наличии

Конденсационный котел для отопления для работы на природном газе или пропане

В наличии

Конденсационный котел для отопления для работы на природном газе или пропане

В наличии

Конденсационный котел для отопления для работы на природном газе или пропане

В наличии

Конденсационный котел для отопления для работы на природном газе или пропане мощностью 115 кВт

В наличии

Конденсационный котел для отопления для работы на природном газе или пропане мощностью 45 кВт

В наличии

Конденсационный котел для отопления для работы на природном газе или пропане мощностью 65 кВт

В наличии

Конденсационный котел для отопления для работы на природном газе или пропане мощностью 90 кВт

2.

8. Водогрейные котлы малой мощности

2.8. Водогрейные котлы малой мощности

Современные водогрейные котлы малой мощности для индивидуального теплоснабжения квартир и коттеджей в основном выполняются водотрубными, работающими по принципу проточных или емкостных водона

гревателей. Такие котлы выполняются как с естественной, так и с принудительной циркуляцией и герметичной камерой сгорания. Часто они оснащаются встроенными насосами для обеспечения принудительной циркуляции теплоносителя, а также встроенными теплообменниками для покрытия потребности в горячем водоснабжении.

Рис. 2.24. Напольный водогрейный котел мощностью 88 кВт: 1 – двухступенчатая горелка с предварительным смешиванием горючей смеси; 2 – запальный трансформатор; 3 – запальный электрод; 4 – запальная горелка; 5 – датчик ионизации; 6 – патрубок подвода газа; 7 – выдвижной газовый блок; 8 – клапан-регулятор 2 ступеней с реле минимального давления; 9 – теплообменник; 10 – панель управления; 11 – тягопрерыватель; 12 – патрубок дымовых газов; 13 – подающая труба системы отопления; 14 – верхняя изоляция дымовых газов; 15 – обратная труба системы отопления со сливным отверстием; 16 – изоляция теплообменника, топки и тягопрерывателя; 17 – задняя изоляция

Подавляющее большинство их полностью автоматизировано с применением средств микропроцессорной техники. В качестве топлива в этих котлах чаще всего используется природный газ.

По способу установки в помещениях водогрейные котлы малой мощности для индивидуального теплоснабжения выполняются навесными и напольными. На рисунке 2.24 представлена конструкция напольного водогрейного котла мощностью 88 кВт, предназначенного для отопления зданий суммарной площадью до 1000 м 2. Это чугунный котел, предназначенный для работы на природном газе, оснащен двухступенчатой горелкой с предварительным смешиванием горючей смеси, обеспечивающей пониженное образование оксидов азота. Коэффициент полезного действия котла составляет 93,5%.

Теплообменник котла выполнен из эвтектического чугуна, его поверхности оптимально работают в линии обратной сетевой воды до 40°С с возможностью полного охлаждения. Топка выполнена с охлаждаемыми боковыми и задними стенками.

Котел оснащен электронной панелью управления с диалоговой системой регулирования, обеспечивающей многочисленные эксплуатационные возможности системы отопления и горячего водоснабжения.

Водогрейные котлы малой мощности, предназначенные для отопления отдельно стоящих зданий, конструктивно выполняются как водотак и газотрубными. Эти котлы оснащаются насосами для организации принудительной циркуляции и, как правило, работают под наддувом. Основными видами топлива, сжигаемого в таких котлах, являются природный газ и жидкое (печное) топливо. В то же время в топках этих котлов могут сжигаться и нетрадиционные виды топлива (отходы сельскохозяйственного производства, дрова и т.п.). До последних десятилетий ХХ века среди водогрейных котлов данного диапазона производительности преобладали чугунные секционные котлы, которые нагревали воду до 115°С с давлением в системе отопления, не превышающим 0,6 МПа.

Основным элементом этих котлов является поверхность нагрева, которая с одной стороны обогревается продуктами сгорания топлива, а с другой – охлаждается водой.

Чугунные котлы независимо от их марки собирают из отдельных секций, которые соединяются между собой коллекторами: через задний нижний обратная вода подается в котел на подогрев, а через передний верхний горячая вода поступает в систему отопления или горячего водоснабжения. Стенки котлов покрываются теплоизоляционной мастикой (70% белой глины и 30% асбестовой крошки) и обмуровываются сначала огнеупорным, а затем красным кирпичом.

В топке котлов устанавливают газовые горелки. Продукты сгорания газа поднимаются вверх, обогревая секции, которые заполнены водой, и, повернув на 180°, опускаются в боковые газоходы и через сборный газоход направляются в дымовую трубу.

Широкое применение в котельных получили чугунные секционные котлы шатрового типа с нижней топкой.

В последние годы все большее применение получают стальные водогрейные котлы. Их преимущество заключается в том, что они более надежны в работе, ремонтах, а недостатком является склонность к коррозии.

Для отопления и горячего водоснабжения жилых и промышленных зданий и помещений в настоящее время применяются навесные газовые котлы, выпускаемые как в Украине, так и за рубежом. Эти котлы особенно широко применяются в полностью автоматизированных так называемых «крышных котельных» и изготавливаются в виде отдельных модулей мощностью от 9 до 120 кВт, а требуемая тепловая мощность обеспечивается за счет установки необходимого количества модулей. Навесные газовые котлы полностью автоматизированы, имеют высокий к.п.д. и оснащены всеми необходимыми видами защиты.

Настенный газовый котел малой мощности. Какие настенные газовые котлы отопления лучше — выбор, цена

Настенный котел

Выбирая отопительное оборудование для собственного дома, каждый потребитель старается найти котел, отвечающий всем современным требованиям. Сделать это затруднительно, если вы ничего в котлах не смыслите. Специалисты рекомендуют брать за основу объем и площадь дома. Поэтому владельцам небольших домов и коттеджей стоит присмотреться к настенным . Это оптимальный вариант для построек малой площади.

Мощность любого котла подбирается по принципу – 1 киловатт тепловой энергии на 10 квадратных метров отапливаемой площади. И это притом, что высота потолков не выше 3-х метров. Теперь, что касается . Современные производители предлагают этот вид котельного оборудования с максимальной мощностью в 35 киловатт. С его помощью можно обогревать небольшие частные дома или городские квартиры площадью от 200 до 350 квадратных метров. Если площадь дома больше, то придется воспользоваться другим вариантом, к примеру, напольным аналогом.

Преимущества

Конечно, не совсем правильно сравнивать настенный вариант с другими, поскольку он по многим параметрам отличается от своих собратьев. Но отметить некоторые позиции все-таки необходимо:

• Во-первых, невысокая цена. Этот показатель подчас становится основополагающим при выборе.
• Во-вторых, небольшие размеры и вес изделия.
• В-третьих, простота монтажа. Многие домашние мастера занимаются установкой настенного вида своими руками, не прибегая к услугам высококвалифицированных специалистов, что требует приличных финансовых затрат.
• В-четвертых, есть возможность с их помощью организовать автономное отопление в городских квартирах.

Классификация

Чтобы правильно подобрать ту или иную модель, необходимо разобраться в их конструкции и узнать, что предлагают производители в качестве дополнительных бонусов и опций. Начать следует с назначения.

Существует два вида котлов – одноконтурные и двухконтурные. Второй вариант во всех отношениях сложнее, потому что с его помощью организовывается не только отопление дома, но и горячее водоснабжение. То есть в его конструкцию включен еще один нагревательный контур. Только по этой причине такой котел стоит дороже. Этот тип оборудования имеет два конструкционных отличия – существуют двухконтурные котлы бойлерного типа и проточного. Первые используются в том случае, когда необходим определенный объем горячей воды. Причем в случае установки двухконтурного котла топлива тратится больше.

Конечно, двухконтурные конструкции гораздо удобнее одноконтурных, но последние можно дополнить разными устройствами, что сделает их универсальными. К примеру, дополнительно можно установить бойлер, теплообменник, узлы, которые снабжают теплоносителем систему «теплых полов», калориферы и прочее. Вот почему настенные одноконтурные газовые котлы отопления сегодня пользуются большим спросом.

Тип розжига

Схема устройства

В современных моделях настенных одноконтурных котлов используется два типа розжига:

1. Пьезорозжиг, когда котел включается простым нажимом кнопки. Здесь в конструкции установлена батарейка, которую периодически приходится менять.
2. Электронный тип розжига, который стоит намного дороже. Но именно у него есть два огромных преимущества. Во-первых, не нужно постоянно следить за тем, включен котел или нет. Все происходит в автоматическом режиме. Во-вторых, запальник включен не постоянно, что явно экономит газ.

И все же, выбирая , вы должны получить гарантии производителя на качественный розжиг агрегата. Если таких гарантий производитель не дает, то стоит обратить внимание на другую модель. Ведь в процессе эксплуатации именно включение котла в работу будет требовать от вас времени.

Горелки

Горелка играет очень важную роль в процессе эксплуатации любого . В настенном варианте используются 2 ее вида – обычная и модуляционная. Горелка первого вида работает по стандартной схеме без изменения мощности, и ее еще называют одноступенчатой. Второй вариант – это горелка, с помощью которой можно менять мощность подачи топлива.

Как показывает практика, обычно на полную мощность котел включают в самые сильные морозы, а это четверть холодного времени года. В остальное же время он работает не на полную мощность, поэтому модуляционная горелка в этом плане оптимальна. К тому же с ее помощью можно существенно сэкономить потребление газа..

Система безопасности

Vaillant turboTEC pro VUW INT 242-3 M H. RSS

В настоящее время требованиям к безопасной работе газовых котлов уделяется особое внимание. Случаи с утечкой газа довольно часты, и хорошо, если они заканчиваются благополучно. Поэтому производители все чаще обращаются к новинкам научно-технического прогресса, стараясь обезопасить потребителей от несчастных случаев.

Для этого в современных настенных газовых котлах устанавливаются системы безопасности. Они разделяются на две основные группы:

1. Стандартный набор, который есть во всех моделях без исключения.
2. Дополнительный набор, который повышает показатели безопасности до максимального уровня.

Дополнительных приспособлений и устройств немало, но из всего списка стоит выделить основные:

• Датчик – определяет наличие пламени. Его основное действие – это отключение подачи газа на горелку, если пламя вдруг погасло.
• Блокировочный термостат – срабатывает, перекрывая подачу топлива, когда происходит перегрев теплоносителя.
• Датчик, контролирующий тягу в дымоходе. С его помощью также производится отключение подачи топлива на горелку, если тяга становится меньше необходимой.
• Датчик, который отвечает за уровень теплоносителя в отопительной системе. Он также отключает газ.
• Реле, установленное в систему энергопитания отопительного котла. Если напряжение в сети недостаточно или вообще отсутствует, то реле срабатывает на остановку работы всего оборудования.

Дымоход

Вывод дыма

Здесь деление происходит опять-таки на две группы:

• дымоход с вентилятором, что обеспечивает принудительный отвод продуктов сгорания;
• без вентилятора, то есть с естественным отводом.

С вентилятором производится наилучший отвод продуктов сгорания топлива, плюс постоянная хорошая тяга. Кроме того, сегодня появилась возможность использовать коаксиальный дымоход, который не требуется выводить за пределы кровли дома. Можно сделать отверстие в стене и вывести дымоход через него.

Но и это еще не все. Коаксиальный дымоход создает условия, при которых отпадает необходимость в вентиляции котельного помещения в целом. То есть с его помощью воздух с улицы подается через дымоход противотоком. А это, во-первых, минимизация расходов на организацию котельного помещения. А, во-вторых, возможность достигнуть норм эксплуатации настенных газовых котлов без больших денежных вложений.

Производители

Ariston Clas 24 FF NG

Если говорить о настенных газовых котлах, то это сравнительно молодой, но бурно развивающийся вид котельного оборудования. Сегодня производители выбросили на рынок огромный модельный ряд, который отвечает всем необходимым нормам и требованиям. Практически все европейские страны сегодня переходят именно на этот вариант, потому что он отличается компактностью, небольшим весом и простотой в обслуживании. Да и цена явно ниже, чем у остальных аналогов.

Добавим, что такой вид оборудования – это мини-котельные, в которые производители устанавливают расширительные бачки, циркуляционные насосы, системы безопасности и другие новинки, которые сегодня предлагает научно-технический прогресс. Но как выбрать нужного производителя? В первую очередь вы должны определиться с требованиями к системе отопления в целом.

Второе – это гарантии. Не так уж важно, какой фирмы котел вы приобретаете. Гораздо важнее, чтобы в случае непредвиденных обстоятельств фирма помогла вам разобраться с неприятностями, связанными с конструкцией или эксплуатацией котла. Если такие гарантии производитель дает, то смело покупайте котел. На чем основаны гарантии? Должен быть сервисный центр от фирмы в вашем регионе. Здесь вам будет оказана квалифицированная помощь, проведено обслуживание и ремонт оборудования, а также вы будете обеспечены запасными частями и узлами.

Что же предлагают сервисные центры? Чистку дымоходов, форсунок и горелок. Дело в том, что газ может сгорать не полностью, а значит, на стенках котла и дымохода появится сажа, жировые отложения, коррозионные пленки от действия конденсата и прочее.

Экономия расходов

Цена настенного газового котла зависит от его мощности и комплектации. А для многих потребителей важно не переплатить. На чем же можно сэкономить, приобретая котел отопления настенного типа?

Котлы Buderus

1. В первую очередь необходимо покупать агрегат из первых рук. Не секрет, что часто котел проходит несколько фирм-посредников, прежде чем попадет в руки покупателю. Поэтому совет – приобретать прибор у дилеров.
2. Второе – не всем и не всегда необходимы так называемые «золотые кнопки», без которых можно обойтись. Некоторые приспособления, которые добавляют стоимость установке, не используются вообще. Поэтому выбирайте котел без лишних накруток. Кстати, определить, что вам нужно, а что нет, сложно, поэтому пригласите специалиста-консультанта.

Но есть некоторые позиции, на которых экономить нельзя:

• Нельзя приобретать котел с низким коэффициентом полезного действия. В этом случае будет увеличиваться потребление топлива, поэтому об экономии придется забыть.
• Прибор должен быть надежным, что в основном зависит от качества работы системы автоматики горелки.
• Не стоит экономить на материалах, из которых изготавливается агрегат. Некоторые производители, чтобы снизить себестоимость отопительного прибора, используют более тонкие материалы для его изготовления. Но это сказывается на сроке его эксплуатации – он сокращается.
• Система регулирования должна быть самой передовой. Именно она влияет на работу котла в целом. Система заставляет прибор работать экономично и эффективно, распределяя топливо по температурным режимам.
• Обязательно нужно проводить сервисное обслуживание. От этого зависит срок эксплуатации, а также качество работы оборудования.

Заключение по теме

Модель Vitopend 100 w

Настенные газовые котлы одноконтурного типа сегодня очень популярны. Причин этому много, но основной для большинства потребителей является отсутствие необходимости организовывать отдельную котельную. Такие котлы можно установить на кухне или в кладовке, не прикладывая особых усилий.

Плюс ко всему это невысокая цена, что позволяет сократить расходы на организацию отопления в доме. Востребованность настенных аналогов способствовала появлению на современном рынке агрегатов с высокими показателями качества и безопасности. Высоконадежные котлы – это уже веление времени. И самое важное, что востребованность их все растет.

В основном газовые котлы малой мощности 5-7 кВт применяют для отопления небольших дачных сооружений или малогабаритных квартир площадью до 50 м². Но, если Вы решили приобрести такой агрегат, следует учесть, что поправка на теплопотери может составлять от 10 до 30%.

Газовый котел мощностью 5 кВт предназначен для отопления зданий, которые не имеют дымохода. Поэтому все известные модели таких отопительных устройств оборудованы топкой закрытого типа. Для них не понадобится устройство полноценной дымовыводящей системы. Для вывода продуктов сгорания достаточно будет трубы коаксиального типа. В большинстве случаев она идет в комплекте вместе с котлом. Такой дымоход проводят через отверстие в стене и выводят на улицу. Наилучший вариант, если он будет располагаться горизонтально.

При выборе маломощных устройств следует точно рассчитать, сможет ли такой котел в достаточном объеме обогреть имеющуюся площадь. Если сооружение плохо утеплено, а двери и окна продуваются, производительности устройства в 5 кВт может не хватить.

К тому же следует учесть, что производитель ставит в паспорте предельную мощность агрегата. А если газовый котел будет постоянно работать на максимуме возможности, это быстро приведет к его износу. Поэтому в данном случае важно точно определить, достаточно ли указанной производительности для обогрева Вашего помещения.

Газовые котлы мощностью 5 кВт оборудованы стандартным набором необходимых функций и довольно просты в обращении. У них отсутствуют современные системы управления, контроля и безопасности работы, которыми оснащены многие агрегаты с большей производительностью. Также маломощные устройства не имеют дисплея, пульта управления и возможности подключения других систем обогрева, например, «теплые полы».

Благоприятные условия работы отопительных котлов 5 кВт

Газовые котлы мощностью 5 кВт будут качественно отапливать дом или квартиру при выполнении определенных условий эксплуатации:

• хорошем утеплении стен;
• отсутствии щелей в оконных и дверных проемах;
• высоте потолков не более 2,7 м;
• отсутствии сильных затяжных морозов.

Преимущества и недостатки маломощных агрегатов

К преимуществам маломощных агрегатов относят:

• небольшие габариты;
• малый расход топлива при достаточно высоком КПД;
• доступная цена;
• простота в управлении;
• легкость установки.

Минусы газовых котлов с малой производительностью:

• ограниченный функционал;
• маленький выбор моделей;
• сложно найти комплектующие;
• ограниченные условия эксплуатации.

Модели газовых котлов мощностью 5 кВт

ATEM ЖИТОМИР-М АОГВ 5 СН

Этот настенный одноконтурный газовый котел парапетного типа имеет теплообменник, выполненный из стали. Розжиг производится с помощью электричества путем нажатия кнопки. Агрегат оборудован газовой горелкой итальянского производства Polidoro. Безопасность обеспечивается с помощью газового клапана 630 EUROSIT (Италия). В комплекте имеется коаксиальная труба.

Котел обладает следующими характеристиками:

• КПД – 90%;
• вес – 30 кг;
• гарантия – 12 месяцев;

ТЕРМОБАР КС-ГС-5 s

Представленная одноконтурная модель напольного типа отличается экономичностью и бесшумной работой. При возникновении сбоя итальянская система безопасности «EUROSIT» блокирует подачу топлива.

Газовый котел оснащен наборной секционной горелкой из нержавеющей стали, которая обеспечивает экологичность производимого дыма и отсутствие скоплений сажи в камере сгорания. Теплообменник агрегата выполнен из стали. Температура теплоносителя колеблется в пределах 40-90ºC. В комплекте имеется дымоход коаксиального типа. У данного котла патрубки для подключения к отопительной системе расположены с двух сторон.

Газовый агрегат имеет такие характеристики:

• КПД – 90%;
• вес – 40 кг;
• расход топлива – до 0,56 м³/час;
• гарантия – 12 месяцев;
• страна – производитель – Украина.

Отопительный газовый котел представляет собой устройство, при помощи сгорания топлива (природного или сжиженного газа) осуществляющего нагрев теплоносителя.

Устройство (конструкция) газового котла : горелка, теплообменник, теплоизолированный корпус, гидравлический блок, а также приборы безопасности и управления. Такие котлы на газе требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычный вертикальный, так и коаксиальный («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.

Принцип работы газового котла – теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).

Теплообменник – металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) – может быть выполнен из стали, чугуна, меди и т.д. Надежность и долговечность газового котла зависят от качества теплообменника в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резкому перепаду температур и отличаются значительным весом. Стальные емкости могут страдать от ржавчины, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями, обеспечивающие продление «жизни» прибора. Стальные теплообменники являются наиболее распространёнными при производстве котлов. Медным же теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже стальных.
Помимо теплообменника немаловажной деталью котлов газовых является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная.

Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и удаленного управления котлом.

Основными техническими характеристиками газовых котлов отопления являются: мощность, количество контуров обогрева, тип топлива., вид камеры сгорания, тип горелки, способ монтажа, наличие насоса и расширительного бака, автоматика управления котла.

Чтобы определить необходимую мощность газового котла отопления для частного загородного дома или квартиры используется простая формула – 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения при высоте потолков до 3 м. Если требуется обогрев подвала, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла на газе должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении газовым котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне).

Особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. Более подробно с таблицей расчета мощности котла отопления можно

Большинство газовых котлов можно перевести с работы от природного газа на сжиженный газ (баллонный пропан). Многие модели переключаются на сжиженный газ заводским способом (при покупке уточняйте эти характеристики модели), либо к газовому котлу дополнительно поставляются форсунки (жиклеры) для переключения на баллонный газ.

Плюсы и минусы газовых котлов:

Обвязка котла – это устройства для полноценной работы системы отопления и водоснабжения. В нее входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратные и предохранительные клапаны, воздушные клапаны, вентили и т.д. Также понадобится приобрести радиаторы, соединительные трубы и вентили, терморегуляторы, бойлер и др. Вопрос выбора котла достаточно серьезный, поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.

Какой котел самый лучший? На российском рынке газового котельного оборудования есть свои лидеры по качеству и надежности. Лучшие фирмы-производители и марки газовых котлов представлены в ассортименте:

«Премиум-класс» или “Люкс” – самые надежные и долговечные, удобные в управлении, комплект собирается как «конструктор», дороже остальных. К таким производителям можно отнести немецкие компании

Исследование работы газовых котлов малой мощности Текст научной статьи по специальности «Строительство и архитектура»

DOI 10.23859/1994-0637-2017-4-79-4 УДК 541.124

© Наумов Н.Р., Марьяндышев П.А., Попов А.Н., Любов В.К., 2017

Наумов Никита Радиевич

Студент, Северный (Арктический) федеральный университет им. М.В. Ломоносова (Архангельск, Россия) E-mail: [email protected]

Марьяндышев Павел Андреевич

Заместитель директора Высшей школы энергетики, нефти и газа, Северный (Арктический) федеральный университет им. М.В. Ломоносова (Архангельск, Россия) E-mail: [email protected]

Попов Анатолий Николаевич

Ассистент, Северный (Арктический) федеральный университет им. М.В. Ломоносова (Архангельск, Россия) E-mail: [email protected]

Любов Виктор Константинович

Доктор технических наук, профессор, Северный (Арктический) федеральный университет им. М.В. Ломоносова (Архангельск, Россия) E-mail: [email protected]

ИССЛЕДОВАНИЕ РАБОТЫ ГАЗОВЫХ КОТЛОВ МАЛОЙ МОЩНОСТИ

Аннотация. В современных индивидуальных системах отопления доминирующую позицию занимают котлы, работающие на газовом топливе. При этом для обеспечения теплоносителем систем отопления и горячего водоснабжения преимущественно используются традиционные комбинированные котлы, значительно уступающие котлам конденсационного типа. В данной работе представлены результаты экспериментального обследования энерго-экологических показателей работы традиционного комбинированного котла и конденсационного при номинальной нагрузке.

Naumov Nikita Radievich

Student, Northern (Arctic) Federal University named after M.V. Lomonosov (Arkhangelsk, Russia) E-mail: [email protected]

Maryandyshev Pavel Andreevich

Deputy Director оf Higher School of Power Engineering, Oil and Gas, Northern (Arctic) Federal University named after M.V. Lomonosov (Arkhangelsk, Russia) E-mail: [email protected]

Popov Anatoly Nikolaevich

Assistant, Northern (Arctic) Federal University named after M.V. Lomonosov (Arkhangelsk, Russia) E-mail: [email protected]

Lyubov Victor Konstantinovich

Dr.Sci.Tech., Professor, Northern (Arctic) Federal University named after M.V. Lomonosov (Arkhangelsk, Russia) E-mail: [email protected]

STUDY ON GAS BOILERS OF LOW CAPACITIES

Abstract. In modern individual heating systems gas boilers prevail. And for the production of heating water mainly traditional conventional boilers are being used which have lower efficiency than condensing boilers. In the present work results of the experimental study of energy-ecological parameters of the performance of traditional conventional boiler and condensing boiler at nominal capacities are provided.

Ключевые слова: газовый котел, го- Keywords: Gas boiler, burner, heat ex-релка, теплообменник, коэффициент по- changer, efficiency of the boiler, heat loss, лезного действия, потери тепла, эмиссия NOx and COx emissions, flue gas emissions оксидов азота и углерода, уходящие продукты сгорания

Введение

Отопление является одной из главных потребностей людей, живущих в регионах с суровыми климатическими условиями. В связи с этим необходимо стремиться к оптимизации затрат и повышению экологической устойчивости систем отопления. Жилой сектор, имеющий большую энергетическую нагрузку, оказывает огромное влияние на окружающую среду, что было рассмотрено в работах [11], [9].

В странах Европейского Союза (ЕС) системы отопления и горячего водоснабжения являются основными потребителями энергии в жилом секторе, и их доля составляет соответственно 70 и 14 % в общем энергобалансе зданий [6]. По этой причине ЕС принял директивы по энергетической эффективности зданий [5] с целью снижения годового потребления энергии. В настоящее время уделяется очень большое внимание изучению технико-экономических и экологических характеристик различных систем отопления [7].

В течение последнего десятилетия были предложены и изучены несколько новых бытовых отопительных систем с целью уменьшения потребления энергии и воздействия на окружающую среду, при этом было проведено их сравнение с центральным теплоснабжением [1], [2].

Основная часть

Объекты исследования. Среди множества различных индивидуальных систем отопления 79 % рынка занимают котлы, работающие на газовом топливе, однако менее 10 % из них являются котлами конденсационного типа. В основном используются традиционные комбинированные котлы для обеспечения теплоносителем систем отопления и горячего водоснабжения.

Традиционный комбинированный котел (рис. 1) оснащен модулируемой газовой горелкой атмосферного типа. Она изготовлена из нержавеющей стали и поставляется в комплекте с электродами розжига. Газовый клапан имеет двойной затвор со встроенной модулирующей катушкой. Первичный теплообменник представляет собой высокоэффективную систему газ / вода, изготовленную из меди и состоящую из четырех труб, соединенных последовательно в пластинчатые катушки, защищенные некорродирующим сплавом. Камера сгорания стальная, ее внутренняя сторона защищена керамическими панелями. Гидравлический модуль состоит из 3-ходового электрического клапана, регулируемого байпаса, датчика давления рабочей среды первичного контура, предохранительного клапана, системы слива и шарового крана для заполнения системы.

Для приготовления воды на горячее водоснабжение (ГВС) котел оборудован во-до-водяным теплообменником из нержавеющей стали и оснащен реле расхода. Расширительный бак представляет собой мембранную емкость, оборудованную предохранительным клапаном, термометром и датчиком давления. Уровень нагрева воды контролируется с помощью предохранительного термостата. Традиционный газовый котел может быть дооборудован для перевода в конденсационный режим работы. Однако температура теплоносителя на входе в котел должна быть ниже температуры точки росы дымовых газов в течение большей части отопительного сезона.

Рис. 1. Конструкция традиционного комбинированного котла (У1е88шапп У^орепё 100), работающего на газовом топливе: 1 – дымосос, 2 – теплообменник, 3 – камера сгорания, 4 – модулируемая горелка, 5 – гидравлический модуль, 6 -панель управления

Котлы конденсационного типа имеют более высокий КПД за счет «глубокой» утилизации тепла уходящих газов (рис. 2) [4]. Водяные пары, образующиеся в процессе горения газового топлива, конденсируются, возвращая скрытую теплоту парообразования и увеличивая производительность котла на 10-12 %.

Выбросы горючего

Впуск воздуха для горения

Рис. 2. Принцип работы камеры сгорания конденсационного котла

Котлы конденсационного типа получают все более широкое применение. В настоящее время в энергетическом балансе систем отопления, кондиционирования воздуха и горячего водоснабжения на данные котлы приходится 85 %, при этом их

доля в генерации углекислого газа – 67 % [3]. Температура уходящих газов в традиционном комбинированном котле имеет высокие значения, что приводит к существенным потерям тепла с уходящими газами. В конденсационных газовых котлах скрытая теплота парообразования используется с помощью вторичного теплообменника, обеспечивающего подогрев воды, поступающей из обратного трубопровода теплосети (рис. 2). Чем больше разница температур в подающем и обратном трубопроводах системы отопления, тем выше может быть обеспечена эффективность работы конденсационного котла. Если температура воды на входе в котел превышает температуру точки росы уходящих газов, то он работает в обычном режиме [9].

Рис. 3. Конструкция конденсационного котла (У1е88шапп У11о(!еш 100), работающего на газовом топливе: 1 – теплообменные поверхности, 2 – модулируемая цилиндрическая горелка, 3 – емкостный накопитель, 4 – расширительный бак, 5 – вентилятор горелки, 6 – насос, 7 – пластичный теплообменник для ГВС, 8 – жидкокристаллический сенсорный дисплей

Модулируемая цилиндрическая горелка конденсационного котла (рис. 3) обеспечивает плавное регулирование его мощности. Она изготовлена из нержавеющей стали и поставляется с электродами розжига и обнаружения погасания факела. Горелка оснащена пневматической системой модуляции, при этом газовый клапан имеет двойной затвор. Первичный теплообменник представляет собой газо-водяную систему, корпус которой выполнен из композитного материала и с внутренней стороны покрыт керамическими панелями. Котел также оборудован вторичным водо-водяным пластинчатым теплообменником, который обеспечивает подготовку воды на ГВС. Он выполнен из пластин, изготовленных из нержавеющей стали. Гидравлический блок котла состоит из 3-ходового клапана с электрическим приводом, насоса с частотным регулированием производительности, встроенного воздушного сепаратора, регулируемого байпаса, реле давления, предохранительного клапана и клапана запитки. По сравнению с обычными котлами эффективность работы конденсационных примерно на 10 % выше. Конденсационные котлы применяются не только в бы-

ту, но широко распространены в промышленности и в системах централизованного теплоснабжения [10].

Разработка котлов новых типов с более высокой энергетической эффективностью и меньшими выбросами вредных веществ является перспективным направлением исследований. Так, например, ведутся работы по рециркуляции дымовых газов и конденсированной воды.

Результаты и обсуждение

Целью данного исследования является сравнительный анализ котлов двух типов, работающих на газовом топливе, оценка их энергетических и экологических показателей, разработка рекомендаций по оптимальному режиму их эксплуатации.

Исследования проводились на котлах настенного типа, работающих на сжиженном природном газе. Один из них традиционного комбинированного типа, а второй – конденсационного. Все котлы использовались для отопления частных домов в Архангельской области, имеющих разное конструктивное исполнение и тепловые нагрузки.

Эксперименты проводились на котлах двух моделей: Viessmann Vitopend 100 (рис. 1) и Viessmann Vitodens 100 (рис. 3) – при их работе на номинальной мощности. В домах, где установлены котлы, в качестве систем отопления использовались теплые полы, настенные и напольные радиаторы. Исследования проводились с помощью газового анализатора Testo 350 [8], замеры выполнялись в коаксиальных дымоходах котлов через технологические отверстия. Полученные результаты приведены в табл. 1. Технические характеристики котлов, заявленные фирмой “Viessmann”, представлены в табл. 2.

Таблица 1

Основные результаты энергообследования газовых котлов

Наименование показателя Марка котла

Viessmann Vitopend 100 Viessmann Vitodens 100

Мощность, кВт 32 32

Содержание О2, % 12,5 5,5

Содержание СО, ррт 15 40

Содержание N0, ррт 40 14

Содержание N02, ррт 5 3,8

Температура уходящих газов, оС 152 39

Давление газа на соплах, мбар 23,9 –

Коэффициент избытка воздуха 2,47 1,35

Расход газа, м3/ч 3,65 3,23

Потери тепла, %:

от химического недожога, 0,01 0,02

с уходящими газами 11,11 0,65

КПД брутто 86,68 97,13

Эмиссии, мг/МДж: СО N0^ 13 25 19 11

Таблица 2

Основные характеристики газовых котлов

Наименование показателя Конденсационный котел Viessmann Vitodens 100 Комбинированный котел Viessmann Vitopend 100

Диапазон регулирования нагрузки, кВт 5,3-32,0 14,5-32,2

КПД при номинальной нагрузке, % 97 93

Потребляемая электрическая мощность, Вт 141 140

Результаты энергообследования показали, что КПД брутто конденсационного котла более чем на 10 % превышает КПД традиционного котла комбинированного типа, что в первую очередь связано с наличием вторичного теплообменника, обеспечивающего «глубокое» охлаждение уходящих газов. Модулируемая цилиндрическая горелка конденсационного котла позволяет обеспечить соотношение топливо – воздух, близкое к оптимальному. За счет этого эмиссия оксидов азота в 2,3 раза ниже, чем для традиционного котла комбинированного типа. Эмиссии оксида углерода имеют очень маленькие и близкие значения для обследованных котлов. Если учитывать тепловое загрязнение окружающей среды, то оно для конденсационного котла намного ниже. Высокое содержание кислорода в камере сгорания традиционного котла (табл. 1) объясняется отсутствием частотного регулирования у дымососа. Данное обстоятельство является существенным недостатком, влияющим на технико-экономические и экологические показатели работы котла, особенно при его эксплуатации на пониженных нагрузках, что необходимо учесть при дальнейшем совершенствовании конструкции котлов данного типа.

Выводы

Результаты энергообследования показали, что конденсационный газовый котел значительно превосходит традиционный котел комбинированного типа, как по энергетическим, так и экологическим показателям. Учитывая «хрупкость» арктических экологических систем, газовые котлы конденсационного типа следует использовать для теплоснабжения малоэтажных зданий в условиях Северо-Арктического региона.

Литература

1. Al-Ghandoor A., Jaber J.O., Al-Hinti I., Mansour I.M. Residential past and future energy consumption: potential savings and environmental impact // Renew. Sustain. Energy Rev. 2009. Vol. 13. P. 1262-1274.

2. Andric I., Pina A., Ferrao P., Lacariere B., Le Corre O. On the performance of district heating systems in urban environment: an energy approach // J. Clean. 2017. Vol. 142 (P1). P. 109-120.

3. Central Heating Systems Specifications. Domestic heating by gas: boiler systems guidance for installers and specifiers // Energy Saving Trust. 2008.

4. Environmental assessment of domestic boilers: A comparison of condensing and traditional technology using life cycle assessment methodology // Cleaner Production. 2017. Vol. 142. 2495 p.

5. European commission, EU-directive 2010/31/EC of the European Parliament and of the Council of 19 May 2010 on the Energy Performance of Buildings (Recast) // Strasbourg (France).

6. European commission, Heat and Cooling Demand and Market Perspective // Join Research Centre, Institute for Energy and Transport, Luxemburg. 2012.

7. Ibrahim O., Fardoun F., Younes R., Louahlia-Gualous H. Review of water-heating in systems: general selection approach based on energy and environmental aspects // Build. Environ. 2014. Vol. 72. P. 259-286.

8. Lazzarin R.M. Condensing boilers in buildings and plants refurbishment // Energy Build. 2012. Vol. 47. P. 61-72.

9. Nemry F., Uihlein A., Makkishi Colodel C., Wetzel C., Braune A., Wittstock B., Hasan I., KreiBig J., Gallon N., Niemeier S., Frech Y. Options to reduce the environmental impacts of residential buildings in the European Union-potential and costs // Energy Build. 2010. Vol. 42. P. 976984.

10. Real-time monitoring energy efficiency and performance degradation of condensing boilers. // Energy Conversion and Management. 2017. Vol. 136. 330 p.

11. Tukker A., Huppes G., Guinee J.B., Heijungs R., Koning A., Oers L., Suh S., Geerken T., Holderbeke V., Jansen B., Nielsen P. Environmental Impacts of Products (EIPRO) // European Commission, Luxembourg. 2006.

References

1. Al-Ghandoor A., Jaber J.O., Al-Hinti I., Mansour I.M. Residential past and future energy consumption: potential savings and environmental impact. Renew. Sustain. Energy Rev., 2009, vol. 13, pp. 1262-1274. DOI: 10.1016/j.rser.2008.09.008

2. Andric I., Pina A., Ferrao P., Lacariere B., Le Corre O. On the performance of district heating systems in urban environment: an energy approach. Journal of Cleaner Production, 2017, vol. 142 (P1), pp. 109-120. DOI: 10.1016/j.jclepro.2016.05.124

3. Central Heating Systems Specifications. Domestic heating by gas: boiler systems guidance for installers and specifiers. Energy Saving Trust, 2008.

4. Environmental assessment of domestic boilers: A comparison of condensing and traditional technology using life cycle assessment methodology. Journal of Cleaner Production, 2017, vol. 142, pp. 2493-2508. DOI: 10.1016/j.jclepro.2016.11.025

5. EU-directive 2010/31/EC of the European Parliament and of the Council of 19 May 2010 on the Energy Performance of Buildings (Recast). European commission, Strasbourg (France).

6. Heat and Cooling Demand and Market Perspective. European commission, Luxemburg, 2012.

7. Ibrahim O., Fardoun F., Younes R., Louahlia-Gualous H. Review of water-heating systems: general selection approach based on energy and environmental aspects. Build. Environ., 2014, vol. 72, pp. 259-286. DOI 10.1016/j.buildenv.2013.09.006

8. Lazzarin R.M. Condensing boilers in buildings and plants refurbishment. Energy and Buildings, 2012, vol. 47, pp. 61-67. DOI: 10.1016/j.enbuild.2011.11.029

9. Nemry F., Uihlein A., Makkishi Colodel C., Wetzel C., Braune A., Wittstock B., Hasan I., KreiBig J., Gallon N., Niemeier S., Frech Y. Options to reduce the environmental impacts of residential buildings in the European Union-potential and costs. Energy and Buildings, 2010, vol. 42, pp. 976-984. DOI 10.1016/j.enbuild.2010.01.009

10. Real-time monitoring energy efficiency and performance degradation of condensing boilers. Energy Conversion and Management, 2017, vol. 136, pp. 329-339. DOI: 10.1016/j.enconman. 2017.01.016

11. Tukker A., Huppes G., Guinee J.B., Heijungs R., Koning A., Oers L., Suh S., Geerken T., Holderbeke V., Jansen B., Nielsen P. Environmental Impacts of Products (EIPRO). European Commission. Luxembourg, 2006.

Наумов Н.Р., Марьяндышев П.А., Попов А.Н., Любое В.К. Исследование работы газовых котлов малой мощности // Вестник Череповецкого государственного университета. 2017. №4(79). С. 27-33.

For citation: Naumov N.R., Maryandyshev P.A., Popov A.N., Lyubov V.K. Study on gas boilers of low capacities. Bulletin of the Cherepovets State University, 2017, no. 4 (79), pp. 27-33.

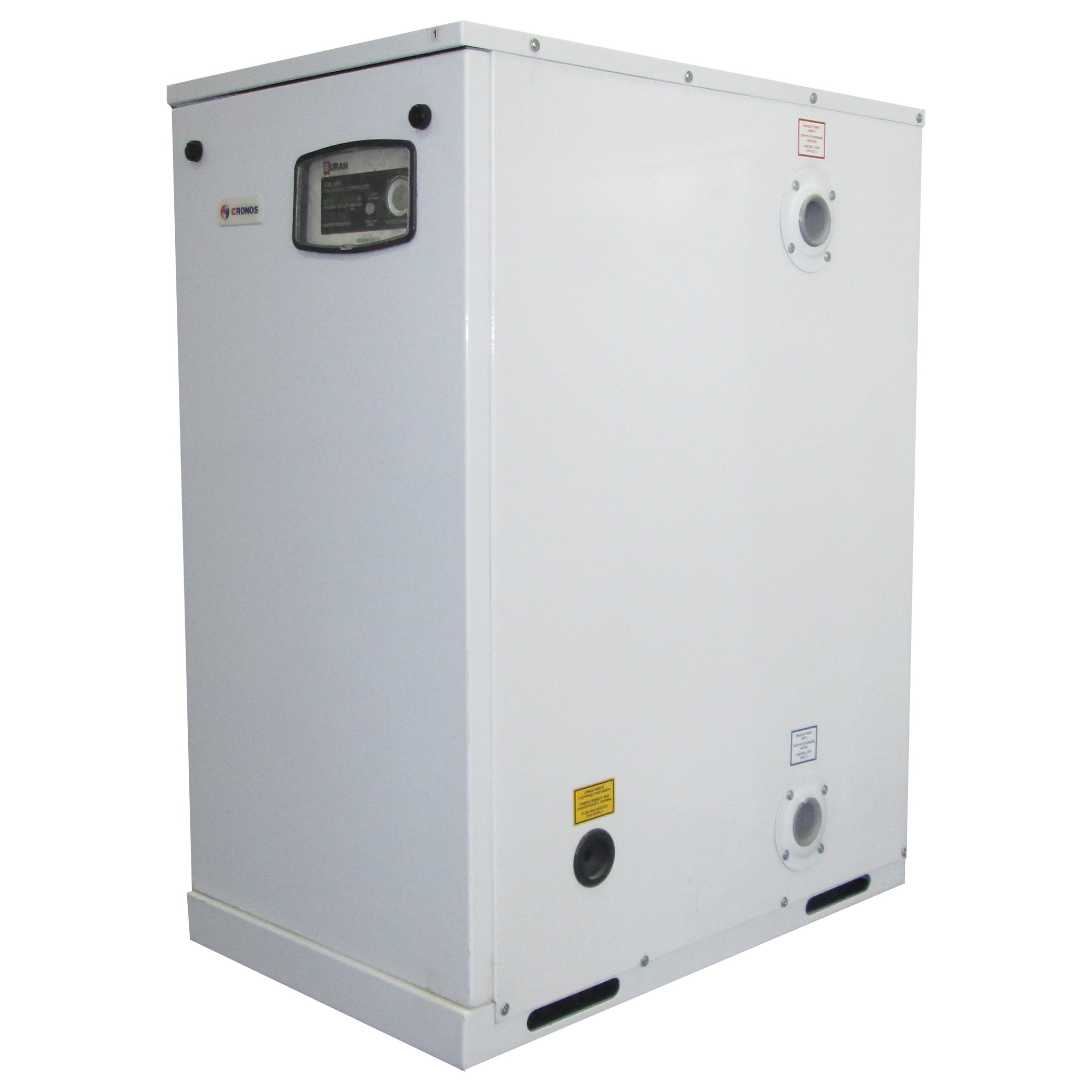

Газовый котел двухконтурный малой мощности Cronos bb-150ga, 15 кВт (с горелкой) цена. котлы газовые в Казахстане

Напольный газовый котел КРОНАС

Котлы газовые малой мощности изготавливаются по СТ ТОО 40550360-01-2007 и имеют Сертификаты Соответствия РК и РФ.Автоматизированные напольные водогрейные котлы CRONOS производятся компанией BURAN BOILER в вертикальном исполнении на основе передовых технологий в автономном отопительном оборудовании. В производстве котлов CRONOS используются горелки, работающие под наддувом, и электроника производства Италии и Южной Кореи. Коэффициент полезного действия котлов превышает 90%.

Конструкция напольных котлов малой мощности обладает более высокой надежностью и эксплуатационным ресурсом, чем настенные котлы аналогичной мощности, либо практически неограниченный при соблюдении рекомендаций завода-изготовителя по эксплуатации.

Котлы CRONOS предназначены для отопления и горячего водоснабжения всевозможных зданий: коттеджей, школ, больниц, многоквартирных домов, ресторанов и производственных объектов.

Котлы малой мощности удобны и экономичны в эксплуатации, имеют высокую надежность и эффективность.

Модель	BB-150GA	BB-200GA	BB-300GA	BB-400GA
Производительность при ∆t=25°C, литр/мин	10.0	13.3	20.0	24.6
Производительность при ∆t=40°C, литр/мин	6	8	12.0	15.0
Потребление газа: (шах), нмЗ/ч	1.93	2.57	3.85	5.1
Потребление электроэнергии (max), Вт	165	175	195	195
Размеры: высота, мм	899	899	899	997
ширина, мм	360	400	420	464
глубина, мм	580	640	660	723
Вес нетто, кг	80	105	105	114
Подвод газа, Ø	15	15	15	15
Патрубки отопления, Ø	25	25	32	32
Патрубки ГВС, Ø	15	15	15	15
Диаметр дымохода, мм	75	75	75	108
Температура выхлопа до, ºс	250	250	250	250

рассчитать расход газа по потребляемой мощности, как выбрать котел малой мощности, примеры на фото и видео

Содержание:

1. Показатели, используемые при проведении расчета
2. Покупка мощного котла: за и против
3. Газовые котлы для типовых построек
4. Более точный расчет мощности газового котла

Автономная система отопления в частном доме обеспечивает его жильцам комфортное проживание даже в зимнюю стужу. Выбор отопительных систем для загородных объектов недвижимости отличается разнообразием и доступностью. При наличии магистрального газопровода владельцы собственных домов предпочитают приобретать газовый котел и другое необходимое оборудование, чтобы не зависеть от погоды за окном и проблем, присущих сетям централизованного теплоснабжения.

Особое внимание хозяева недвижимости уделяют правильному выбору отопительной конструкции и всех ее элементов. Потребителей часто интересует, как подобрать газовый котел по мощности.

Дело в том, что прибор с недостаточной производительностью не сможет обеспечить в доме нужную температуру, а ели теплоотдача будет превышать потребности, тогда часть затрат на обогрев будет использована понапрасну. Все вопросы, связанные с обустройством автономной отопительной системы должны решаться на этапе ее проектирования.

Показатели, используемые при проведении расчета

Самым простым вариантом, позволяющим рассчитать мощность газового котла дома, является вычисление данного параметра, исходя из площади помещения: на каждые 10 «квадратов» должен приходиться один киловатт тепловой энергии (подробнее: “Как подобрать газовый котел по площади дома”). Но данные нормативы принимались еще во времена Советского Союза, правда, в те годы современных технологий не существовало.

Подобная методика расчета мощности котла отопления приемлема для строений с качественной теплоизоляцией, утепленным чердаком, при высоте помещений, равной не более 2,7 метра, с окнами со стеклопакетами и т.д. Но подобным требованиям соответствует только небольшая часть домов.

Чтобы сделать уточненный расчет мощности газового котла, необходимо учитывать ряд нюансов, среди которых:

• климатические особенности региона, где находится дом;
• площадь и объем помещения;
• возможные теплопотери строения;
• степень теплоизоляции дома;
• количество тепла, требуемое для горячего водоснабжения.



Когда производится расчет мощности газового котла, специалисты советуют добавить процентов 15 – 20% на случай непредвиденных обстоятельств. Это может быть аномально холодная зима, падение давления в газопроводе и прочие проблемные ситуации.

Покупка мощного котла: за и против

Все современное отопительное оборудование производители оснащают автоматическими системами, предназначенными для регулировки расхода газа в газовых котлах отопления. Благодаря таким устройствам, экономия ресурсов получается значительной. Потребители, думающие, что вопрос относительно того, как выбрать мощность газового котла, неважен, поскольку можно установить теплоагрегат с высокими показателями данного параметра, ошибаются.

Дело в том, что излишняя производительность газового котла приводит к следующим последствиям:

• повышаются затраты на приобретение элементов и узлов отопительной конструкции;
• снижается эффективность работы нагревательного прибора;
• возникают сбои в функционировании автоматического оборудования;
• в дымоходе образуется конденсат;
• отмечается быстрый износ комплектующих изделий отопительной системы и прочие проблемы.

Исходя из изложенной выше информации, можно сделать вывод: для эффективной работы теплоагрегата потребляемая мощность газового котла считается важным показателем.

Газовые котлы для типовых построек

В домах, построенных согласно типовых (стандартных) проектов, высота потолков не превышает 3-х метров.

Для вычисления мощности газового котла в них применяют формулу: МК = SхМКуд./10, в которой:

• МК – мощность прибора в кВт;
• S -площадь помещения в квадратных метрах;
• МКуд. – удельная мощность агрегата из расчета на каждые 10 «квадратов».

Последняя величина в формуле зависит от местонахождения отапливаемого объекта и составляет:

• для южных российских регионов 0,7- 0,9 кВт;
• для средней полосы России 1,0-1,2 кВт;
• для северных регионов 1,5-2,0 кВт;
• для Подмосковья и столицы 1,2-1,5 кВт.

Согласно данной формуле, мощность нагревательного котла коттеджа площадью 200 «квадратов», расположенного в средней полосе, должна быть равна 200х1,1/10=22 кВт. Если планируется установка двухконтурной системы, которая одновременно с обогревом помещений будет подогревать воду для бытовых потребностей, нужно повысить мощность оборудования примерно на 25%.

Более точный расчет мощности газового котла

Для частных домовладений, построенных индивидуально, вышеописанные способы расчета мощности газовых отопительных агрегатов не подходят.

Требуются более точные вычисления, которые выполняют по формуле: МК = QтхКзап, где:

• Qт – планируемые теплопотери здания, кВт;
• Кзап – поправочный коэффициент, равный 1,15 – 1,2. Именно на такую величину рекомендуется увеличивать мощность котла, получаемую в результате промежуточных расчетов.

В этой формуле главный показатель – это теплопотери строения.

Для его определения используют формулу: Qт = VхРtхk/860, где:

• V – объем отапливаемого помещения, м³;
• Рt – разница между внутренней и наружной температурами по Цельсию;
• K – коэффициент рассеивания, зависящий от степени теплоизоляции дома.

Этот поправочный коэффициент зависит от особенностей объекта:

• когда строение не имеет теплоизоляции и является простой деревянной или металлической конструкцией, он равен 3,0-4,0;
• при наличии незначительной степени изоляции обычно в зданиях с одинарной кирпичной кладкой, старыми окнами и крышей рассеивание составляет 2,0-2,9;
• когда уровень утепления постройки средний, при возведении ее использовалась двойная кирпичная кладка, она имеет стандартную кровлю и небольшое количество оконных проемов коэффициент равен 1,0-1,9;
• для зданий с повышенной степенью теплоизоляцией, с утепленными крышей, полом, стенами и с установленными двойными стеклопакетами применяют поправку в пределах 0,6-0,9. Читайте также: “Как сделать расчет котла по площади помещения”.

Для отопления небольших зданий с хорошим уровнем теплоизоляции можно использовать газовые котлы отопления малой мощности. Если подходящего агрегата на отечественном рынке не окажется, приобретать следует оборудование, теплоотдача которого будет немного больше расчетной. Нивелировать разницу помогут устройства автоматического регулирования.


Некоторые производители для удобства потребителей, желающих узнать расход газа по мощности котла, имеют на своих ресурсах в интернете специальные сервисы. В первую очередь потребление данного вида топлива зависит от мощности теплоагрегата, чем газовое оборудование мощнее, тем большее количество газа оно расходует.

При помощи программы-калькулятора можно рассчитать требуемую мощность теплоагрегата.

Для этого в таблицу (см. фото) потребуется внести ряд данных:


• необходимая температура в помещении;
• средняя температура на протяжении семи самых холодных дней в году;
• этажность дома;
• высота потолков;
• количество окон и их описание, включающее размеры и другие параметры;
• сведения о перекрытиях;
• информация о принудительной вентиляции;
• длина каждой из стен, их толщина и материал изготовления;
• потребность в ГВС.

После заполнения всех полей, появляется возможность узнать расчетную мощность нагревательного агрегата.

Вышеприведенные варианты вычислений позволяют определить необходимые параметры для тех случаев, когда планируется использовать газовые котлы малой мощности.

Для построек более сложных по конструкции данные варианты подсчетов могут оказаться непригодными в том случае, если:

• в здании есть помещения, имеющие разную высоту потолков;
• запроектирован монтаж конструкции «теплый пол»;
• планируется строительство помещений, для которых требуется повышенный расход тепловой энергии. Такими объектами являются, например, сауна, бассейн, зимний сад и прочее (прочитайте: “Расчет тепловых потерь здания”).

Все подобные особенности здания следует принимать во внимание до начала его строительства, на стадии проектирования. Максимально точно вычислить теплоотдачу отопительной системы и ее отдельных элементов, а также расчет расхода газа по мощности могут профессионалы, имеющие знания в области теплотехники. Инженеры определят необходимые параметры отопительного оборудования при проектировании помещения.

Комфорт и уют в доме зависят исключительно от правильности расчетов, выбора модели котла и других элементов системы отопления и качества монтажных работ.

При расчете мощности газового котла помогут простые советы на видео:

Покупка энергоэффективных бытовых газовых котлов

Эффективность котла измеряется годовой эффективностью использования топлива (AFUE). Федеральная торговая комиссия требует, чтобы на новых котлах отображалось их AFUE, чтобы потребители могли сравнивать эффективность нагрева различных моделей. AFUE – это показатель того, насколько эффективно прибор преобразует энергию топлива в тепло в течение обычного года. В частности, AFUE – это отношение годовой тепловой мощности котла к общей годовой энергии ископаемого топлива, потребляемой котлом.AFUE 90% означает, что 90% энергии топлива становится теплом для дома, а остальные 10% уходят в дымоход и другие места. AFUE не учитывает тепловые потери трубопровода, которые могут быть значительными.

Полностью электрический котел не имеет потерь в дымоходе. Рейтинг AFUE для полностью электрического котла составляет от 95% до 100%. Более низкие значения относятся к агрегатам, установленным на открытом воздухе, поскольку они имеют более высокие потери тепла через рубашку. Однако, несмотря на их высокий КПД, более высокая стоимость электроэнергии в большей части страны делает полностью электрические котлы неэкономичным выбором.Если вас интересует электрическое отопление, подумайте об установке системы теплового насоса.

Ознакомьтесь со стандартами для бытовых котлов.

Вы можете определить и сравнить эффективность системы не только по ее AFUE, но и по характеристикам оборудования.

Старые низкоэффективные системы отопления:

• Естественная тяга, создающая поток дымовых газов
• Непрерывный пилотный свет
• Тяжелый теплообменник
• 56-70% AFUE.

Системы отопления со средней эффективностью:

• Вытяжной вентилятор более точно регулирует поток воздуха для горения и дымовых газов
• Электронное зажигание (без контрольной лампы)
• Компактный размер и меньший вес для уменьшения потерь при циклических нагрузках
• Малый диаметр дымоход
• 80% до 86% AFUE.

Высокоэффективные системы отопления:

• Конденсация дымовых газов в теплообменнике для повышения эффективности
• Герметичное сгорание
• От 90% до 98,5% AFUE

Многие штаты и электроэнергетические компании предлагают скидки или другие стимулы для покупки продуктов, отвечающих требованиям ENERGY STAR. Воспользуйтесь средством поиска скидок ENERGY STAR, чтобы узнать, предлагает ли местное коммунальное предприятие такие льготы. Программа стимулирования энергетики FEMP помогает федеральным агентствам воспользоваться этими стимулами, предоставляя информацию о возможностях программы финансирования, доступных в каждом штате.

Энергоэффективность котла и печи

Большинство из нас мало что знает о печи или котле в наших подвалах, кроме того, что они делают наши дома прекрасными в ужасную погоду. Мы используем термины «печь» или «котел» как синонимы и надеемся на лучшее.

Но не до конца разобраться в этих двух «рабочих лошадках» домашних систем отопления – упущенная возможность. Понимание особенностей печи и котла может помочь вам принять более правильные решения о том, какая из них лучше всего подходит для ваших домашних энергетических потребностей, что, в свою очередь, может помочь вам лучше спланировать свои затраты на электроэнергию.Например, существует разница между энергоэффективностью котла и печи.

Давайте начнем с основ работы печи и котла.

Как работает котел?

1. Котлы отопительные водяные.
2. Вода превращается в пар или горячую воду.
3. Тепло пара перемещается по трубам в остальную часть дома и рассеивается через радиаторы. Версии с горячей водой перемещают воду через радиаторы плинтуса или системы лучистого пола или нагревают воздух через змеевик.
4. Котлы работают на различных источниках энергии, включая природный газ, нефть, электричество и дрова.

Как работает печь?

1. Печи отопительные воздушные.
2. Тепло распределяется вентилятором по системе воздуховодов в вашем доме. Горячий воздух попадает в комнату через регистры или вентиляционные отверстия в полу, стенах или потолке.
3. Печи, также известные как системы обогрева горячим воздухом, могут работать на электричестве, природном газе, пропане или масле.
4. Печи чаще встречаются в новых домах, потому что они обычно дешевле, чем бойлеры. Однако у каждого есть свои плюсы и минусы.

Плюсы и минусы котла

Котлы обычно дороже печей. Сайт по благоустройству дома KompareIt сообщает, что котлы, которые сложнее установить, чем печи, обычно стоят от 2500 до 4000 долларов за модель среднего класса, в то время как высокоэффективные котлы стоят от 5000 до 10000 долларов, включая установку. Паровые, газовые и водогрейные котлы стоят примерно одинаково, но паровые котлы работают менее эффективно, так что об этом нужно помнить, когда вы решаете, какой котел лучше всего подходит для ваших бытовых энергетических потребностей.Стоимость вывоза старого котла может варьироваться от 500 до 1000 долларов, в зависимости от размера и сложности вывоза из подвала.

Вот основные плюсы и минусы котла:

Плюсы котла:

1. Как правило, более энергоэффективно: Котлы обычно используют меньше топлива для обогрева вашего дома, что означает потенциально более низкие затраты на электроэнергию. (Подробнее об энергоэффективности мы поговорим ниже.)
2. Более постоянный нагрев: Это может иметь большое значение при размышлениях о выборе печи или котла.
3. Меньше шума при работе: Котлы, как правило, тише, чем печи, потому что вы не слышите звука дуновения горячего воздуха.
4. Меньше обслуживания: Котлы не имеют, например, фильтров, требующих очистки.
5. Лучшее качество воздуха: Поскольку котлы не нагнетают воздух, они не распространяют пыль и аллергены. Они также не сушат воздух так сильно, как нагретый воздух.

Минусы котла:

1. Медленнее реагирует: Котлам требуется больше времени для адаптации к изменениям термостата.Это означает, что вам нужно больше времени, чтобы почувствовать изменение температуры после увеличения или уменьшения нагрева.
2. Сложнее установить: Котлы установить сложнее, чем печи.
3. Сложнее переоборудовать: Переключение с котельной системы отопления на топочную практически невозможно. Добавление воздуховодов для перекачивания воздуха по дому было бы непомерно дорогостоящим. Кроме того, котлы не охлаждают дома, поэтому, если для вас важно центральное кондиционирование воздуха, вы, вероятно, захотите остановиться на системе топки / воздуховода.
4. Утечки представляют опасность: Если в вашем бойлере протекает вода, ваш дом может серьезно пострадать от воды.

Печь за и против

При выборе печи или котла стоимость может иметь значение. KompareIt сообщает, что средняя стоимость печи составляет от 2000 до 3500 долларов, включая установку. Высокоэффективные модели могут стоить 5000 долларов и выше, включая установку. Удаление старой печи может стоить до 1000 долларов, в зависимости от размера и сложности.

Вот некоторые основные плюсы и минусы печи:

Плюсы печи:

1. Дешевле: Поскольку печи встречаются чаще, чем котлы, они дешевле, иногда даже вдвое дешевле, чем котел.
2. Сниженная опасность утечки: Печи с утечкой обычно пропускают только воздух, который явно менее способен нанести ущерб вашему дому, чем бойлер, наполненный водой.
3. Отсутствие опасности замерзания: Поскольку печи не содержат воды, система не подвергается опасности замерзания в случае отключения электроэнергии. Напротив, трубы отопления могут замерзнуть и потенциально лопнуть, если температура станет слишком низкой при длительном отключении электроэнергии.
4. Легче установить: Установка печи обычно занимает несколько часов по сравнению с днями в некоторых котельных.

Минусы печи:

1. Менее эффективно: Нагрев воздухом менее эффективен, чем обогрев водой. Это означает, что ваша печь будет расходовать топливо быстрее, чем бойлер, что потенциально увеличивает ваши затраты на электроэнергию.
2. Больше шума: Печи дуют воздухом и издает звук. Вы слышите, как топка включается каждый раз.
3. Пониженная тепловая стойкость: Принудительный нагрев воздуха не такой постоянный, как нагрев пара или горячей воды.В результате в одних комнатах может быть холоднее или жарче, чем в других.
4. Низкое качество воздуха: Поскольку печи выдувают горячий воздух, они также выдувают пыль и аллергены. Кроме того, зимой воздух будет более сухим, чем если бы у вас было тепло от горячей воды или пара.

Энергоэффективность котла и печи

Первое, на что следует обратить внимание, думая об эффективности использования тепловой энергии, – это возраст вашей печи или котла. Energy.gov сообщает, что старые топочные или котельные системы обычно были энергоэффективными только в диапазоне 56-70%.Сегодняшние системы могут достигать 98,5%. Это означает, что практически все топливо, которое вы покупаете, идет непосредственно на отопление вашего дома. Наличие более энергоэффективной печи или котла может означать сокращение ваших счетов на топливо и сокращение выбросов загрязняющих веществ вдвое. По словам Energy.gov, модернизация вашей печи или котла с КПД 56% до диапазона 90% может сэкономить 1,5 тонны выбросов углекислого газа в год, если вы топите газом. Это число увеличивается до 2,5 тонн, если нагревать на масле.

Некоторые простые способы повышения энергоэффективности включают рассмотрение различных типов печей или котлов.Energy.gov рекомендует переключить газовую печь с запальной лампой, например, на печь с электронным зажиганием.

Энергоэффективность котлов и печей измеряется одинаково – годовой эффективностью использования топлива (AFUE). Устройство, имеющее AFUE, скажем, 70, преобразует 70% своего топлива в тепло. Остальные 30% потеряны. Федеральное правительство требует, чтобы газовые и мазутные печи не имели рейтинга AFUE ниже 78%. Модели высокоэффективных печей должны иметь рейтинг AFUE 85% или выше.

Номиналы

AFUE для котлов зависят от типа котла и источника тепла. KompareIt утверждает, что паровые котлы, работающие на масле, имеют минимальную AFUE 82%. Между тем, у парового котла, работающего на газе, должно быть минимум 80%. Водогрейные котлы имеют минимум 82% для газовых моделей и 84% для моделей, работающих на жидком топливе.

Energy.gov сообщает, что энергоэффективность котла и печи также можно сравнить, отметив некоторые особенности оборудования. Помимо просмотра процентных значений AFUE, Energy.Правительство предлагает обратить внимание на то, есть ли в системе отопления контрольная лампа. Например, наличие непрерывной контрольной лампы менее энергоэффективно, чем отсутствие контрольной лампы или наличие системы, которая конденсирует дымовые газы во втором теплообменнике, что обеспечивает дополнительную эффективность. В наиболее энергоэффективных системах отопления также предусмотрено герметичное сгорание.

Эта диаграмма с сайта Energy.gov поможет вам с первого взгляда проанализировать эффективность использования энергии котла и печи:

Котел vs.Обслуживание печи

Неважно, есть ли у вас печь или котел – если вы не позаботитесь о нем, он не будет работать в оптимальном режиме. А это означает, что вы можете терять деньги, поскольку отапливаете дом менее эффективно. Вот несколько рекомендуемых советов по обслуживанию от Energy.gov.

Для всех систем:

• Проверьте вентиляционную соединительную трубу и дымоход. Проблема с дымоходом может быть причиной для установки нового оборудования, которое не требует использования существующего дымохода.
• Проверить теплообменник.
• Отрегулируйте элементы управления котлом или печью, чтобы убедиться, что настройки оптимальны для температуры воды и / или воздуха для повышения эффективности и комфорта.
• Если вы подумываете о замене или модернизации существующей системы, Energy.gov рекомендует, чтобы технический специалист провел проверку эффективности сгорания.

Для систем с принудительной подачей воздуха:

• Проверить камеру сгорания на предмет трещин.
• Тест на окись углерода.
• Отрегулируйте регулятор вентилятора и температуру приточного воздуха.
• Очиститель и нагнетатель масла.
• Удалить грязь, сажу или коррозию с печи или котла.
• Проверить подачу топлива и характеристики пламени и при необходимости отрегулировать.
• Уплотнить соединения между топкой и главными каналами.

Для систем горячего водоснабжения:

• Проверить предохранительный клапан.
• Проверить контроль верхнего предела.
• Проверить напорный бак, который должен быть заполнен только воздухом.
• Очистить теплообменник.

Для паровых систем:

• Слейте немного воды из котла, чтобы удалить осадок и повысить эффективность теплообмена.
• Проверить контроль безопасности отсечки по низкому уровню воды и контроль безопасности по верхнему пределу.
• Слить воду из поплавковой камеры для удаления осадка, который предотвратит засорение.
• Проанализируйте котловую воду и при необходимости добавьте химикаты для контроля отложений и коррозии.
• Очистить теплообменник.

В конечном счете, энергоэффективность вашего дома может сэкономить или стоить вам денег. Хотя вы можете не слишком много думать о своей печи или котле, когда кажется, что все работает нормально, важно понимать, как они работают, чтобы вы знали, что делаете все возможное, чтобы ваш дом работал эффективно.Выполнение рекомендованного планового обслуживания вашей печи или котла может сэкономить вам много денег (и избавиться от головной боли), так что проверьте свою систему в ближайшее время!

как сделать так, чтобы каждый мог позволить себе низкоуглеродное отопление

Большинство из нас думает о центральном отоплении только тогда, когда оно перестает работать или когда приходят счета за топливо. Поэтому сообщения о надвигающемся запрете на газовые котлы в Великобритании – и новости о том, что экологически чистые альтернативы, такие как тепловые насосы, могут стоить более 10 000 фунтов стерлингов, – могли стать для многих неприятным шоком.

Большинство домохозяйств в Великобритании полагаются на газовые котлы, которые более эффективны, чем когда-либо, но при этом сжигают ископаемое топливо. В результате на бытовое отопление приходится более трети выбросов парниковых газов и почти половина потребления энергии по всей стране.

Борьба с изменением климата означает изменение способов обогрева наших домов. Но это возможно, не превращая тепло и комфорт в недоступную роскошь. Наше исследование показало, как бизнес-модели могут нарушить этот компромисс между людьми и планетой.Один из них предполагает переосмысление отопления как услуги.

Покупая котел, покупатель обычно платит кому-то за его покупку и установку. Затем они подписывают контракт с энергетической компанией на поставку топлива и находят другого поставщика услуг для ремонта котла в случае его поломки. Не было бы проще подписать один контракт с одной компанией, который мог бы гарантировать стабильные поставки тепла?

Производитель несет ответственность за установку системы отопления и обеспечение ее работы.Поскольку производителю будут платить за доставку тепла, вам не нужно будет выставлять счет за ремонт или платить огромные авансовые затраты на установку – вам просто нужно будет не отставать от фиксированных ежемесячных платежей. Согласовав цели всех сторон, «тепло как услуга» позволяет разделить риски и выгоды от инвестиций в новые технологии, такие как тепловые насосы.

Разжигание бедности

Низкоуглеродные технологии, такие как тепловые насосы, могут иметь большое значение для достижения нулевых целей. В отличие от бойлера, тепловые насосы перемещают тепло из теплого помещения в холодное, а не генерируют его, работая аналогично кондиционированию воздуха.

Тепловые насосы работают на электричестве и могут снизить выбросы парниковых газов, если их энергия поступает из низкоуглеродных источников. Отработанное тепло от канализационных станций и других объектов можно даже перенаправить для снабжения домашних систем центрального отопления необходимой инфраструктурой, например, централизованных тепловых сетей. Но в большинстве британских домов есть газ на кране, а новые технологии отопления дороги в установке и управлении. Большую часть необходимой инфраструктуры необходимо профинансировать.

Тепловые насосы обезуглероживают отопление дома, заменяя котлы, работающие на ископаемом топливе.Я НИКОМ / Shutterstock

Более двух миллионов домашних хозяйств в Англии страдают от нехватки топлива. Это означает, что оплата счетов за топливо не оставит им ничего, кроме еды и других предметов первой необходимости. Более эффективное низкоуглеродное отопление может снизить эти счета, но, столкнувшись с решением обогреть или поесть, справедливо ли ожидать, что люди будут вкладывать средства в дорогие технологии? Если эти технологии недоступны, можем ли мы надеяться на необходимую революцию в домашнем отоплении?

Медленное внедрение солнечных панелей на крышах и электромобилей демонстрирует, насколько сложно продать эти технологии потребителям с ограниченными деньгами.Технологий недостаточно. Вместо этого нам нужно изменить бизнес-логику для внедрения технологий в наши дома.

Тепло как услуга

Цифровые технологии упростили предоставление в качестве услуги почти всего, что мы используем, от музыки до автомобилей и одежды. Музыкальные магазины, продающие альбомы, теперь конкурируют с онлайн-сервисами потоковой передачи, которые предлагают обширную библиотеку музыки, готовую для воспроизведения по ежемесячной подписке. Водителям такси и автодилерам пришлось приспосабливаться к услугам совместного использования, и даже компаниям, работающим в сфере быстрой моды, теперь угрожают услуги онлайн-проката, которые помогают старой одежде найти новое предназначение.

Компании предлагают программное обеспечение как услугу и даже производство как услугу, что устраняет необходимость авансовых инвестиций и непредвиденных счетов и позволяет клиентам получать доступ и оплачивать то, что им нужно, с единой платой или подпиской. Тепло как услуга делает нечто подобное, устраняя сложность установки, обслуживания и заправки котла или теплового насоса.

Зимой 2017 года более чем 100 британским домам был предложен план отопления, который гарантировал температуру в помещении за установленную ежемесячную плату.Клиентам часто сложно отслеживать, сколько они тратят на отопление, поэтому план предлагал некоторое спокойствие. В испытании участвовали местные органы власти, энергетическая компания и производитель котлов, а также поставщики цифровых инструментов, которые помогали контролировать и контролировать температуру. Большинство участников сочли, что им удобнее, и они с большей вероятностью рассматривают низкоуглеродное отопление само по себе, особенно в рамках такой договоренности, как отопление как услуга.

Плата за более благоприятные для планеты технологии отопления, вероятно, будет слишком дорогой для многих людей.Полагаться на то, что домашние хозяйства будут делать эти приготовления самостоятельно, также будет иметь катастрофические последствия для декарбонизации. В недавнем отчете Международного энергетического агентства прогнозировалось, что менее 5% общих сокращений выбросов, необходимых для достижения чистого нуля к 2050 году, можно ожидать от таких изменений поведения среди населения. Вместо того, чтобы ожидать, что домохозяйства будут покупать тепловые насосы, государства и энергокомпании должны предложить им низкоуглеродное отопление в качестве услуги.

котлов, вырабатывающих электроэнергию, могут обеспечивать более эффективное питание домов, чем сетевые | Energy

Бытовые газовые котлы, которые могут одновременно вырабатывать электроэнергию и тепло, будут представлены сегодня в Великобритании, предлагая вариант с низким уровнем выбросов углерода для энергоснабжения домов.

Так называемые микрокомбинированные теплоэлектроцентрали (микро-ТЭЦ) выглядят как обычные настенные газовые котлы, но не только вырабатывают тепло для радиаторов и воды, но и вырабатывают электричество в качестве побочного продукта.

Традиционные котлы высокоэффективны при выработке тепла в доме, при этом более 90% энергии топлива преобразуется в полезное тепло. Но обычное производство электроэнергии крайне неэффективно: всего лишь 35% энергии топлива, сжигаемого на электростанции, становится электричеством в доме.Большая часть остального расходуется в виде тепла на электростанции, а меньшее количество теряется при передаче по национальной сети.

Но новые микро-ТЭЦ вырабатывают достаточно электричества для электрического пожара в один столбик в качестве побочного продукта производства тепла. Это снижает потери, так как 92% всей энергии газа преобразуется в тепло или электричество. Новый котел ТЭЦ сможет производить около 1 800–2400 кВт / ч электроэнергии в год, что составляет более половины от общей потребности типичного дома с газовым отоплением, поскольку электричество вырабатывается «на месте» без необходимости передачи, что приводит к потере энергии.

Более крупные микро-ТЭЦ время от времени появлялись в Великобритании в течение нескольких лет, но Ecogen от Baxi, который будет представлен сегодня на лондонской выставке Ecobuild и поступит в продажу в начале апреля через British Gas, является наиболее подходящим вариантом. во-первых, быть сопоставимым по размерам с обычным котлом. Блоки будут стоить примерно в два раза больше, чем большой обычный котел – вероятно, около 5000 фунтов стерлингов.

В отличие от солнечных панелей и ветряных турбин Ecogen действительно выделяет углекислый газ, поскольку он сжигает природный газ.Но, производя электричество вместе с теплом, устройство может снизить углеродный след типичного дома с тремя спальнями примерно на одну тонну в год (или значительно больше, если заменить неэффективный котел 10-летней давности), по словам производителя.

Запуск совпадает с объявлением сегодня министра энергетики и изменения климата Эда Милибэнда о деталях ссуд на экологические дома и предшествует началу введения государственного зеленого тарифа, который вознаграждает производство электроэнергии в домах.По оценкам Бакси, за счет комбинации зеленого тарифа и снижения спроса на электроэнергию из национальной сети, типичные пользователи могли рассчитывать сэкономить около 350–400 фунтов стерлингов в год на счетах за электроэнергию в домашних условиях, что означает, что дополнительные расходы на электроэнергию Устройство сверх обычного котла могло окупиться примерно за пять лет.

Первые 30 000 человек, которые установят блок микро-ТЭЦ, получат 10 пенсов за каждую единицу произведенной энергии плюс дополнительно 3 пенальти за каждую единицу, подключенную к сети, в течение 10 лет.После первых 30 000 установок ситуация будет пересмотрена правительством.

Марк Келли, исполнительный директор Baxi, сказал: «Это следующая эволюция газового котла, позволяющая вырабатывать электричество вместе с теплом. Это снизит выбросы углерода и, в конечном итоге, также застрахует дома от отключений электроэнергии. углеродные технологии, его можно установить за день ».

Эксперт по чистым технологиям Крис Гудолл сказал об Ecogen: «Если это устройство может выполнить то, что обещает, это большой прорыв.Тем не менее, будет интересно посмотреть, как экономия складывается при фактическом использовании – не в последнюю очередь, побуждает ли зеленый тариф людей оставлять котел включенным на более длительный срок, чем в противном случае ».

Были протестированы различные технологии микро-ТЭЦ в Великобритании и других странах. Первые поступающие в продажу, такие как Ecogen, основаны на двигателях Стирлинга: поршневые двигатели внешнего сгорания, которые преобразуют тепло в электричество с помощью механических средств.

Основным ограничением этого типа устройств является что вырабатывается довольно небольшое количество электроэнергии по сравнению с количеством тепла.В результате устройство предназначено для работы только тогда, когда требуется тепло, поэтому преимущества сосредоточены на более холодных месяцах, когда необходимо центральное отопление.

В следующем поколении блоков микро-ТЭЦ, которые в настоящее время проходят испытания различными производителями и энергетическими компаниями, будет использоваться технология топливных элементов для выработки электроэнергии и тепла химическими средствами. Они создают больше энергии и меньше тепла от каждой единицы топлива, что означает меньше потерь энергии и большую экономию углерода.

Кроме того, более низкая тепловая мощность микро ТЭЦ на топливных элементах делает их более подходящими для небольших домов с хорошей изоляцией.Однако эти устройства второго поколения в настоящее время дороги в производстве, и вряд ли они появятся в продаже в Великобритании в течение ряда лет.

Почему я заменил свой новый газовый котел на тепловой насос

Тепловой насос вырабатывает около трех единиц тепла на одну единицу энергии, произведенной за счет тепла окружающей среды. Газовый котел дает всего около 0,9 единицы тепла на одну единицу энергии.

После установки в моем доме нового теплового насоса с воздушным источником тепла я опубликовал фотографию в Твиттере, восхищенный выбросами углерода, которые мы сэкономим.Однако мое празднование было недолгим. Сообщение вызвало бурную дискуссию, многие люди сочли мое решение заменить мой шестилетний газовый конденсационный котел неоправданным. «Нецелесообразно разбирать прекрасно функционирующий газовый котел до истечения его естественного срока службы и заменять его тепловым насосом. Это не сильно снижает выбросы углерода », – говорится в одном сообщении.

Конечно, я рассчитал вероятную экономию энергии и углерода до установки, но этот и аналогичные аргументы заставили меня осознать важность глубокого изучения вопросов выбросов углерода (и любых проблем, связанных с изменением климата, если на то пошло).Цифры нужно проверить, а результаты нужно отслеживать.

Вместо того, чтобы заменять старую ветхую систему отопления на новую, что является основной причиной установки новой системы отопления, я решил удалить прекрасно работающий котел, установленный предыдущим владельцем. Мы уже вели крупные строительные работы по расширению нашей кухни. Ввиду того, что строители были на месте, а наш дом находился в аварийном состоянии, имело смысл серьезно задуматься о нашей будущей системе отопления прямо сейчас.

Я живу в Великобритании, где установлено более 26 миллионов котлов, в основном работающих на газе.Все должно быть заменено низкоуглеродными технологиями отопления, если мы хотим достичь цели нулевых выбросов углерода. Чувствуя необходимость безотлагательно, я решил декарбонизировать энергопотребление в нашем доме, извлечь уроки из этого и вдохновить других последовать их примеру. Мы по-прежнему устанавливаем 1,6 миллиона газовых котлов в год в Великобритании по сравнению с 22 000 тепловыми насосами, которые в основном устанавливаются в новостройках. Прогресс в остановке глобального потепления слишком медленный, как подчеркивается в недавнем отчете Комитета по изменению климата с нулевым показателем.

Тепловые насосы и выбросы углерода

Но есть ли смысл заменить относительно новый газовый котел тепловым насосом? Давайте посмотрим, какое влияние тепловой насос окажет на выбросы углерода. Ожидается, что мое потребление энергии сократится на 60%. Это связано с тем, что тепловой насос вырабатывает около трех единиц тепла, используя одну единицу энергии, генерируемой за счет тепла окружающей среды. Газовый котел дает около 0,9 единицы тепла на одну единицу энергии.Будучи консервативным, я рассчитал выбросы углерода от своего теплового насоса, используя предельные коэффициенты выбросов для электроэнергии, которые больше подходят для небольших изменений спроса.

В 2019 году предельные выбросы на каждый киловатт-час электроэнергии составляют 308 граммов эквивалента углекислого газа (г CO _2e ). По прогнозам правительства Великобритании, к 2030 году этот показатель сократится до 130 г CO _2e , что на 36% чище, чем газ. Таким образом, тепловой насос не только потребляет значительно меньше энергии, но и использует топливо, которое становится чище.В результате я уже сократил выбросы углекислого газа в моем доме на 42%. В сочетании с солнечными батареями, которые я планирую установить в следующий раз, я ожидаю, что это приведет к еще большему сокращению выбросов углерода.

Но как насчет воплощенных выбросов углерода нового теплового насоса? Не лучше ли подождать, пока система отопления не исчерпает свой срок службы, прежде чем заменять ее? В ответ на мое сообщение в Твиттере кто-то предположил, что: «Установка тепловых насосов над газовыми котлами для экономии CO2 не производится до тех пор, пока не будет достигнут срок полезного использования газового котла.Преждевременная замена котла приведет к увеличению выбросов CO2, чем они сэкономят ».

И снова цифры говорят в пользу досрочного вывода из эксплуатации газовых котлов. Общие воплощенные выбросы углерода для типичного воздушного теплового насоса, установленного в доме в Великобритании, составляют 1563 килограмма (кг) CO2-экв. Мой тепловой насос позволяет избежать выброса 1313 кг CO2-эквивалента в год. Это означает, что менее чем через 1,5 года тепловой насос начинает экономить углерод по сравнению с газовым котлом, даже если газовый котел будет заменен до окончания его срока службы. Следовательно, с точки зрения углерода имеет смысл заменить газовый котел, даже если он был только что установлен.При 20-летнем сроке службы теплового насоса суммарные выбросы углерода в год составляют всего 78 кг CO2-экв. В год или 4% от эксплуатационных выбросов углерода от использования топлива.

КПД первый

При всем вышесказанном важно отметить, что установка теплового насоса изолированно в существующих и часто неэффективных домах не рекомендуется. В другом месте я приводил аргументы в пользу согласования энергоэффективности и декарбонизации тепла для максимального сокращения выбросов углерода и предотвращения слишком больших систем отопления.Вот почему мы вложили средства в меры по повышению энергоэффективности в нашем викторианском доме 1880-х годов вместе с тепловым насосом. Мы утеплили пол, установили в основном тройное или двойное остекление, утеплили чердак.

Наконец, давайте не будем забывать, что это не новая идея. Мы поддерживаем технологии возобновляемых источников энергии, чтобы ускорить вывод угольных электростанций из эксплуатации. Программы повышения эффективности поддерживают замену «совершенно хороших» лампочек и даже компактных люминесцентных ламп на новые светодиоды. В программах управления спросом на коммунальные услуги по всему миру есть программы «деньги за драндулет» для замены старых холодильников, которые все еще находятся в рабочем состоянии.

Я многому научился, внимательно изучив собственное потребление энергии и выбросы углерода. Я буду внимательно следить за нашим энергопотреблением в следующем году, сравнивать рассчитанные мной цифры с реальными данными и доложу, как только у меня будут данные за год с использованием новой системы. С дальнейшими улучшениями в области энергоэффективности я надеюсь превзойти мои прогнозы и добиться еще более низкого уровня выбросов углерода в доме.

Диаграмма: GEO PLC

---

Есть ли у вас содержательный ответ на высказанное здесь мнение? Есть ли у вас мнение относительно одного из аспектов перехода к глобальной энергетике, которым вы хотели бы поделиться с другими читателями FORESIGHT? Если да, отправьте короткую презентацию из 200 слов и предложение, объясняющее, почему именно вы тот человек, который доставит это мнение на адрес forum @ foresightdk.com.

UK Gas Boiler Ban – все, что вам нужно знать

Низкоуглеродные системы отопления важны для того, чтобы помочь Великобритании получить тепло из более «зеленых» источников.

Но мы также должны посмотреть и на обратную сторону: как мы можем использовать меньше энергии в первую очередь. И мы говорим не только о выключении света в пустых комнатах. Но что мы можем сделать, чтобы в наших домах было теплее – чтобы нам в первую очередь нужно было меньше тепла.

В течение нескольких десятилетий эффективность домов улучшалась медленно.Все больше домов теперь оснащены энергосберегающими функциями, такими как двойное остекление, толстая изоляция и интеллектуальное отопление.

Но дома завтрашнего дня будут делать больше с меньшими затратами. И одна из растущих областей инноваций – вентиляция.

Системы вентиляции будущего

Невозможно обойти вниманием важность вентиляции в наших домах. И не только для того, чтобы избежать того затхлого запаха, который остается, когда вы возвращаетесь в запертый дом после отпуска. Воздух необходимо постоянно обновлять для поступления кислорода и удаления влаги, отработанных газов и запахов.

Однако при открывании окон тепло выходит. Вот где пригодятся такие подходы, как HVAC (отопление, вентиляция и кондиционирование). В системах HVAC обычно используются воздуховоды для циркуляции нагретого или охлажденного воздуха по дому. Это заменяет затхлый воздух и устраняет нежелательные запахи – без необходимости открывать окно.

Системы HVAC существуют уже давно. Но новые методы помогают сделать их более эффективными. Системы механической вентиляции с рекуперацией тепла (MHRV), например, рекуперируют тепло из застоявшегося воздуха и используют его для обогрева свежего воздуха, поступающего в дом.Вентилятор MHRV немного сложнее стандартного вытяжного вентилятора. Но согласно данным Vent Axia, он может регенерировать 84% тепла из застоявшегося воздуха.

Герметичные здания с экстремальной изоляцией и такой системой рекуперации тепла могут сократить до минимума их отопление… Иногда отходы тепла от людей и бытовых приборов – это все, что нужно! И хотя это звучит футуристично, небольшое количество домов уже строится по таким стандартам.

Дома, сертифицированные Passivhaus, должны потреблять менее 15 кВтч энергии на квадратный метр в год ^[6] .Energy Saving Trust утверждает, что для дома среднего размера в Великобритании, отапливаемого электрическими радиаторами на электричестве Economy 7, это будет в общей сложности менее 1300 кВтч при затратах всего 124 фунтов стерлингов в год!

Другие отопительные технологии будущего

Новые разработки в отопительной технике обещают и другие варианты энергосбережения в будущем. Например, инфракрасные панели можно прикрепить к стенам или потолку и обеспечить невидимое, почти мгновенное тепло в отдельные комнаты.

Инфракрасные панели легко управляемы.Поскольку они нагреваются так же, как теплое солнце в холодный день; вместо того, чтобы полагаться на конвекционные потоки, переносящие теплый воздух по комнате. И, в зависимости от установки, они могут потреблять примерно в четыре раза меньше энергии, чем стандартный электрический радиатор.

Котел на природном газе – обзор

11.9 Будущие тенденции рынка тепловых насосов в Нидерландах и Швейцарии

В настоящее время инвестиционные затраты на GSHP все еще значительно выше, чем на котлы на природном газе в таких странах, как Нидерланды, Италия, США Королевство, Германия, что можно объяснить зрелостью рынка газовых котлов в этих странах и высокими затратами на установку GSHP (Kemna et al., 2019). При низких ценах на электроэнергию GSHP могут стать рентабельным вариантом при более высоких уровнях обогрева помещений из-за относительно низких эксплуатационных расходов. С точки зрения затрат на отпускаемую тепловую энергию в некоторых европейских странах ПСЭ уже конкурентоспособны с конденсационными газовыми котлами (EHPA, 2018; Iten et al., 2017). Его дальнейшему распространению препятствует тот факт, что они рекомендуются только для очень хорошо изолированных зданий и, помимо прочего, требуют поддержки в более холодном климате. Ожидается, что в отношении низкотемпературного промышленного тепла стоимость ВД будет аналогична стоимости котлов, работающих на природном газе, примерно к 2040 году.Это ожидание вызвано увеличением эксплуатационных затрат на газовые котлы из-за увеличения налогов на CO ₂ и затрат на топливо, а также поддержанием аналогичных затрат для ВД из-за более высоких затрат на электроэнергию, препятствующих технологическому обучению (OECD / IEA, 2016b).

Будущий размер рынка HP остается неопределенным, но HP играют критически важную роль в качестве источника возобновляемого тепла в сценариях как Международного энергетического агентства (IEA), так и IRENA для удержания глобального повышения температуры ниже двух градусов.Сценарий МЭА показывает тенденцию к увеличению количества установленных блоков высокого давления примерно на 25% отопительного (космического и водного) оборудования в зданиях к 2060 году (OECD / IEA, 2017a). Сценарий IRENA предполагает, что к 2050 году количество HP увеличится до 253 миллионов единиц в зданиях, что составит 27% потребности в тепле и 80 миллионов единиц в промышленном секторе (IRENA, 2018a). При нынешних темпах роста технология HP не соответствует сценарию двух степеней (OECD / IEA, 2017a).

В Нидерландах действующая голландская схема поддержки субсидий ISDE помогла (почти) удвоить продажи в Нидерландах в период с 2013 по 2017 год.Ожидается, что эта тенденция сохранится как минимум до 2020 года. Кроме того, вполне вероятно, что HP является доминирующей технологией в новом здании с долей рынка не менее 60%. В этих условиях ожидается, что рост количества ВД в новом жилье вырастет в течение нескольких лет до 30 000 насосов в год (Dutch New Energy, 2018). Но при текущих продажах более 20 000 л.с. в год по сравнению с почти 400 000 конденсационных комбинированных котлов, работающих на природном газе (в основном для замены в существующих домах), текущее проникновение на рынок все еще составляет всего около 5%.Установка HP в существующих зданиях более ограничена, чем в новом здании, из-за проблем с инфраструктурой и необходимости сначала принять соответствующие меры по установке изоляции (Dutch New Energy, 2018; Bettgenhauser et al., 2013). Возможное решение перехода могло бы включать гибридные концепции с ВД в качестве основного объекта в сочетании с котлом на газе или биомассе (пеллетах) в качестве пиковой подачи и обеспечения горячей водой (Dutch New Energy, 2018; Natuur & Milieu, 2018a, b; Bettgenhauser et al. др., 2013).Эти методы требуют меньше или не требуют серьезных изменений в оболочке здания и могут значительно сэкономить на газе. Стремление голландского правительства преобразовать весь жилищный фонд в устойчивый к 2050 году означает, что в краткосрочной перспективе 200000 домов в год должны будут быть устойчивыми (почти с нулевым потреблением энергии) (Dutch New Energy, 2018; Bettgenhauser et al., 2013).

Мы воздерживаемся от использования этих ожидаемых темпов роста для экстраполяции кривой опыта HP в Нидерландах из-за неопределенности, связанной с данными кривой опыта.Кривая опыта охватывает короткий временной ряд (2011–16 гг.) С плохим значением R ² , что делает LR очень неопределенным. Однако, несмотря на то, что данные о ценах для голландских HP относятся к HP типа “воздух-вода”, а данные о ценах включают стоимость HP и инвертора, а данные по Швейцарии относятся к GSHP, мы можем использовать швейцарский LR устройства HP (w / o скважинный теплообменник) для экстраполяции кривой опыта ВД в Голландии до прогнозируемых кумулятивных продаж в 2030 году. Используя LR в Швейцарии в размере 19% и ожидаемую ежегодную установку 30 000 единиц ВД в Голландии до 2030 г., кривая обучения для голландского примера составит экстраполировано на совокупные продажи HP в Голландии.По оценкам, к 2030 году цена на ГВ типа “воздух-вода” в Нидерландах упадет примерно до 28 евро ₂₀₁₇ / м ² . Важно отметить, что использование швейцарского LR в качестве прокси для экстраполяции кривой обучения для пример Нидерландов приводит к высокой неопределенности из-за (1) различных типов HP s, (2) различных временных рядов и (3) неоднородности компонентов затрат, включенных в цену / м ² , поэтому эти результаты следует рассматривать как ориентировочные в лучшем случае.

В Швейцарии в настоящее время на нескольких уровнях изучается вопрос о том, как можно значительно или даже до нуля сократить выбросы углерода от зданий к 2050 году (или даже быстрее).Федеральное управление по окружающей среде, например, рассмотрело вопрос о дополнительном запрете на использование ископаемых систем отопления, если других инструментов политики будет недостаточно для достижения целей швейцарского правительства (-50% к 2027/28 году).
