чем заделать щель между трубой и крышей, воротник, как герметизировать, заделка дымохода

Содержание:

Что бывает при недостаточной герметизации
Назначение гидроизоляции труб на крыше
Какой должна быть гидроизоляция
Какие бывают средства для герметизации – чем лучше заделать щель

Популярность каминов и печей при обустройстве загородных домов не пошло на спад после появления более современных отопительных приборов, работающих на природном газе или электричестве. Для отведения продуктов горения печного оборудования используются дымоходные трубы: их проход через крышу должен быть максимально герметичным.

Что бывает при недостаточной герметизации

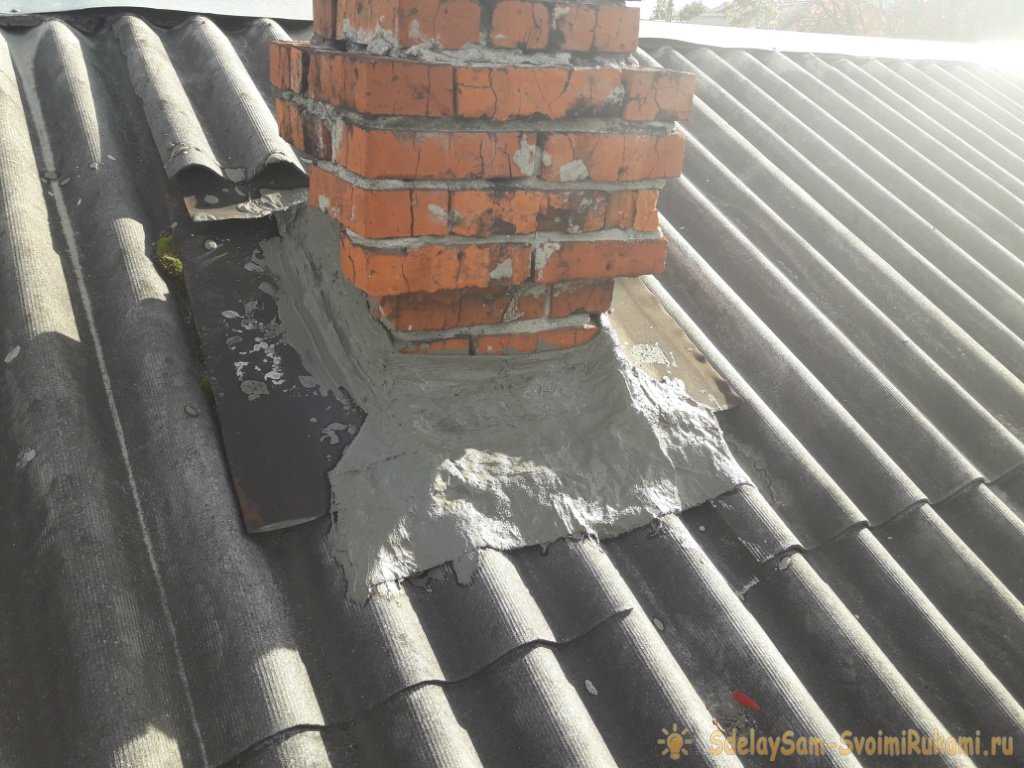

Участок выхода дымохода через кровельную поверхность называются узлом прохода, или просто проходкой. Ее устанавливают в стене или на крыше здания: именно второй способ монтажа пользуется наибольшей популярностью. При этом провести качественную гидроизоляцию такой проходки намного сложнее.

Все допущенные ошибки герметизации трубы на крыше могут спровоцировать появление следующих последствий:

• Протечки. Как свидетельствует статистика, причиной большинства протечек кровли является именно некачественная гидроизоляция участков примыкания дымохода и кровельного материала.
• Гниение стропильной конструкции. Влага, попавшая под кровлю через некачественно оформленной узел прохода, становится причиной загнивания и деформации деревянной стропильной конструкции.
• Уменьшение тяги. По причине слабой герметичности участка соприкосновения кровельного покрытия и печной трубы на поверхности последней начинает образовываться конденсат. Как результат, дымоход остывает и уменьшает внутреннюю тягу.

Для того чтобы исключить все перечисленные проблемы, необходимо тщательно соблюдать технологию герметизации проходки печной трубы.

В комплект практически всех кровельных материалов входят специальные доборные элементы или эластичные кожухи, позволяющие провести качественную изоляцию указанного участка.

Назначение гидроизоляции труб на крыше

Гидроизоляцию дымоотводной трубы обычно проводят по завершению кровельных работ, что провоцирует халатное отношение к этой процедуре некоторыми мастерами. Такое положение вещей является серьезной ошибкой, последствия от которой могут быть весьма плачевными.

Задачи герметизации дымоходной трубы:

1. Увеличение безопасности печного оборудования. Дымоотводы, обслуживающие печи на твердом топливе, обычно разогреваются до очень высоких температур. Это накладывает дополнительную ответственность на изоляцию ее поверхности от деревянной кровельной конструкции.
2. Повышение энергоэффективности . Если провести качественную изоляцию швов, тем самым можно значительно снизить теплопотери. Как результат, будет достигнута заметная экономия топливных материалов.
3. Защита трубы от конденсата. Хорошо изолированный дымоход способен сохранять стабильную температуру своих стенок. Это позволяет на порядок снизить количество образующегося конденсата.

Какой должна быть гидроизоляция

Не так давно гидроизоляция места выхода печной трубы проводилась подручными материалами. В настоящее время для этих целей выпускается значительное число материалов и приспособлений, позволяющих решить задачу, чем заделать щель между трубой и крышей.

Гидроизоляция для проходки должна обладать следующими качествами:

• Стойкое перенесение влаги. Так как указанный участок находится на поверхности кровли, это предполагает постоянное воздействие на него атмосферных осадков. Поэтому очень важно, чтобы изоляционный материал был в состоянии длительное время сопротивляться влаге и коррозии.
• Термостойкость. Поверхность дымохода может разогреваться до +600 градусов, поэтому гидроизоляция должна отлично справляться со значительными температурными колебаниями. Постоянное воздействие солнца подразумевает наличие у заделки дымохода на крыше хорошей стойкости к ультрафиолетовому излучению.
• Сопротивляемость износу. Как правило, любой кровельный материал рассчитан на эксплуатацию на протяжении не менее 15-20 лет. Желательно, чтобы доборные элементы имели схожую продолжительность службы.
• Совместимость с кровлей. Перед тем, как герметизировать трубу на крыше, важно выбрать наиболее оптимальный вариант. Подбор материала для оформления места выхода дымохода проводится с учетом типа кровельного материала. Крышу из профнастила или металлочерепицы необходимо оснащать оцинкованными доборными элементами. На черепичных кровлях используются керамические изделия, а на мягких – битумные. Читайте также: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”.

Запрещается выполнять гидроизоляцию трубы бытовым силиконовым герметиком, нефтяным битумом или цементом. При подборе изоляции должна учитываться температура нагревания трубы и тип кровельного материала.

Какие бывают средства для герметизации – чем лучше заделать щель

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Благодаря готовым проходным узлам дымоходной трубы значительно упрощаются кровельные работы. Эти задачи могут выполняться даже людьми без соответствующего опыта.

Основные виды средств для герметизации проходок:

1. Металлический воротник для трубы на крыше. Самый популярный вид изоляции дымохода. Чаще всего таким образом оснащаются квадратные или прямоугольные трубы. Состоит такой фартук из набора металлических уголков, которые фиксируют на кровельные скаты и наружные стенки дымохода. Этот вариант обычно применяют на кровлях из профнастила, металлочерепицы или шифера. Читайте также: “Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли”.
2. Резиновые вкладыши. Речь идет об уплотнителях из резины или латекса, имеющие воронкообразную конструкцию. Такая форма изделий удобна для изоляции дымоходов с круглым сечением. Их натягивают на трубу, фиксируя к обрешетке сквозь кровельное покрытие. Чтобы добиться плотного прилегания резинового вкладыша к поверхности дымохода, важно грамотно подобрать его диаметр.
3. Мембраны. С помощью полосных диффузных мембран удобно проклеивать периметр дымохода. Таким образом можно оформлять трубы круглого и прямоугольного сечения. Справедливости ради нужно сказать, что этот тип заделки не очень эстетичен. Читайте также: “Как установить дымоход через крышу – правила создания и герметизации прохода трубы”.

Чтобы достичь надежной гидроизоляции для проходки, рекомендуется применять многослойные конструкции, где комбинируется резиновый уплотнитель, внутренний фартук и наружная декоративная окантовка.

Герметизация печной трубы на крыше из профнастила

Главная » Дымовые » Средства для герметизации печной трубы на крыше из профнастила

На чтение 4 мин

Содержание

1. Требования к гидроизоляции
2. Последствия некачественной герметизации
3. Разновидности средств для герметизации
4. Заделка щели

При установке печной трубы на кровле здания нарушается герметичность гидроизоляции и повышается риск прохождения влаги при атмосферных осадках. Необходимо знать, как обеспечивается герметизация печной трубы на крыше из профнастила.

Гидроизоляция трубы на крыше

Требования к гидроизоляции

Существуют стандартные требования к гидроизоляции трубы на крыше из профнастила:

1. Повышенная сопротивляемость воздействию влаги. Кровля постоянно находится под влиянием атмосферных осадков, и гидроизоляция должна быть устойчивой к долговременному испытанию повышенной влажностью и не допускать протекания.
2. Устойчивость к колебаниям температуры. Кирпичная прямоугольная труба в отопительный сезон может разогреваться до высоких температур, а в сильные морозы гидроизоляция испытывается минусовыми температурами. Последствия таких перепадов не должны сказываться на герметичности. Солнечные лучи также подвергают гидроизоляцию дополнительным испытаниям на прочность, поэтому необходима устойчивость под воздействием ультрафиолетового излучения.
3. Износостойкость. Элементы, обеспечивающие герметичность кровли на участке дымохода, должны иметь срок надежной службы не меньше, чем другие детали крыши.
4. Совместимость гидроизоляции с кровлей. Необходимо выбирать самый подходящий способ герметизации трубы, с учетом кровельного материала и конструкции крыши, чтобы не возникали зазоры между дымоходом и настилом.

Последствия некачественной герметизации

При некачественном выполнении работ по герметизации шва в месте примыкания кровли к трубе дымохода возможно протекание влаги в образовавшиеся зазоры, это может привести к следующим негативным последствиям:

• загнивание деревянного каркаса крыши в результате продолжительного воздействия влаги или его деформация;
• протекание влаги приводит к образованию конденсата и остыванию трубы, что отрицательно сказывается на тяге в дымоходе;
• большие объемы жидкости, просочившейся в зазоры после атмосферных осадков, способны нанести большой ущерб внутренней отделке помещений;
• профнастил подвергается процессам коррозии с нижней стороны, так как эта часть материала защищена не так хорошо, как наружная;
• намокает утеплитель крыши, это ухудшает его свойства.

Разновидности средств для герметизации

Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:

1. Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
2. Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
3. Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
4. Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
5. Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
6. Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.

Заделка щели

Домовладельцам, которые не знают, как изолировать печную трубу на крыше, но хотят это сделать своими руками, необходимо придерживаться строительных норм и правил. В случае несоблюдения требований придется переделывать работу, а зданию будет нанесен материальный урон. Существуют традиционные методы заделки щелей вокруг дымохода, а также новые технологии.

При использовании традиционного метода следует в нижней части трубы выполнить фартук из оцинкованного листа, его цвет должен совпадать с цветом кровельного материала. Выполнять работы требуется в следующем порядке:

1. Гидроизоляцию и утепляющий слой, которые были подрезаны при обустройстве дымохода, прикрепить к наружной стене кирпичной трубы и подклеить, используя строительный скотч.
2. По периметру дымохода оформить неглубокую штробу при помощи болгарки или другого инструмента, предварительно отметив линией. Поместить в углубление верхнюю планку для примыкания.
3. После завершения процесса установки закрепить планку дополнительно, применив термостойкий герметик.
4. При оформлении нижнего участка фартука выполнить нахлест в 10-15 см. Оснастить эту часть галстуком из гидроизоляционной ленты, чтобы защитить от протеканий.

Поделиться

Как заделать отверстия для труб в кирпичной стене | Главная Руководства

Автор: SF Gate Автор Обновлено 21 мая 2021 г.

Заделайте щели вокруг водопроводных, канализационных и газовых труб, проходящих через кирпичные стены, чтобы предотвратить утечку кондиционированного воздуха и проникновение нежелательных вредителей в дом. Какой бы плотной ни была посадка, вокруг труб, проложенных сквозь кирпичные стены, останется зазор. Однако для герметизации этих зазоров достаточно нескольких типов герметика; тип, который вы выбираете, должен зависеть от размера зазора.

Герметизация

1. 1.

   Протрите поверхность вокруг трубы старой кистью или ручной тряпкой, чтобы удалить грязь, пыль и другой мусор.

2. 2.



   Заправьте пистолет для герметика герметиком для наружных работ. Герметики на акриловой и латексной основе, предназначенные для наружных работ, идеально подходят для герметизации зазоров размером 1/2 дюйма и меньше по периметру трубы.

3. 3.

   Нанесите ровный валик или шнур герметика по периметру трубы.

4. 4.

   Протрите герметик пальцем. Используйте влажную тряпку, чтобы удалить излишки герметика.

Цемент

1. 1.

   Подготовьте отверстие, используя молоток и долото, чтобы выровнять края, сообщает Quikrete. Будьте осторожны, чтобы не повредить трубу.

2. 2.

   Протрите область вокруг трубы старой кистью или ручной тряпкой, чтобы удалить грязь, пыль и другой мусор. Слегка смочите поверхность вокруг трубы.

3. 3.

   Смешайте небольшое количество цемента в чистом ведре с помощью кельмы. Цемент является идеальным материалом для заполнения зазоров вокруг труб диаметром более 1/2 дюйма.

4. 4.

   Нанесите цемент по периметру трубы с помощью краевого шпателя. Вставьте материал в зазор, чтобы при необходимости заполнить дополнительные пустоты за поверхностью.

5. 5.

   Протрите цемент влажной губкой.

Аэрозольный пенный герметик

1. 1.

   Протрите поверхность вокруг трубы старой кистью или ручной тряпкой, чтобы удалить грязь, пыль и другой мусор.

2. 2.

   По возможности проветрить помещение. Наденьте защитные перчатки, защитные очки и респиратор.

3. 3.

   Нанесите пенный герметик на зазор по периметру трубы, советует Family Handyman. Пенный герметик хорош для герметизации зазоров вокруг труб диаметром более 1/2 дюйма. Для заполнения зазора достаточно расширяющегося или нерасширяющегося пенного герметика.

4. 4.

   Прежде чем удалять излишки герметика, дайте пенному герметику полностью высохнуть.

5. 5.

   Удалите излишки герметика, обрезав вспененный герметик острым канцелярским ножом.

   Вещи, которые вам понадобятся

   • Старая чистая кистяка или ручная дэстера

   • Caulk Gun

   • Внешний класс Caulking

   • Rags

   • Hallking

   • Rags

   • Rags

   • Rags

   • Rags

   • Rags

   0003

   • Chisel

   • Margin trowel

   • Cement

   • Bucket

   • Sponge

   • Protective gloves

   • Safety eye gear

   • Respirator

   • Aerosol foam герметик

   • Универсальный нож

   Наконечник

   Для заполнения больших зазоров и пустот используйте комбинацию пенного герметика и цементной штукатурки. Заполните большие пустоты пенным герметиком, затем нанесите цемент, чтобы обеспечить естественную отделку поверхности, окружающей трубы.

   Предупреждение

   Пары пенопластового герметика могут быть вредными, а материал очень трудно удалить с рук, поэтому обязательно надевайте защитное снаряжение.

   При использовании вспененного герметика следуйте инструкциям и предупреждениям производителя.

   Вспененный герметик чрезвычайно легко воспламеняется; не используйте материал вблизи открытого огня.

Каталожные номера

• Quikrete: Герметизация вокруг труб
• Семейный мастер: Экономия энергии: герметизация отверстий для сантехники и электропроводки

Наконечники

• Используйте комбинацию вспененного герметика и цементной штукатурки для заполнения больших зазоров и пустот.
• Заполните большие пустоты пенопластовым герметиком, затем нанесите цемент, чтобы обеспечить естественный вид поверхности, окружающей трубы.

Предупреждения

• Испарения пенопластового герметика могут быть вредными, а материал очень трудно удалить с рук, поэтому обязательно надевайте защитное снаряжение.
• При использовании вспененного герметика следуйте инструкциям и предупреждениям производителя.
• Пенопласт чрезвычайно легко воспламеняется; не используйте материал вблизи открытого огня.

Герметизация труб через бетонные стены и полы

Водонепроницаемые модульные уплотнения

Модульные уплотнения для труб

Водонепроницаемое уплотнение для труб через бетонные стены

Модульные уплотнения для труб, Модульные звенья WA-MS с окошками, показывающими крутящий момент, обеспечивают монтажнику оптимальную информацию о водонепроницаемости. В стандартную комплектацию входит фурнитура из нержавеющей стали 316L и встроенные гайки в прижимную пластину. Эти новые функции делают модульные уплотнения WA лучшим выбором там, где требуются водонепроницаемые проходки труб.

Модульные уплотнения WA-MS обеспечивают герметичный проход трубы либо через отверстия в стенной втулке, либо через кольцевое сверло.

Модульное уплотнение WA-MS идеально подходит для труб большого диаметра. Стяжные гайки заделаны в пластину – без потерь деталей.

Размеры уплотнений для всех американских и международных размеров труб.

Водонепроницаемость: при давлении до 5 бар (72 фунта на кв. дюйм). / 160 футов напора воды.

Затягивание болтов расширяет эластомер, создавая водонепроницаемое уплотнение. Оптимальная герметичность подтверждается окном головки болта.

Закладные гайки для крепежа – при установке не потеряются детали.

Элементы уплотнения доступны в EDPM Elastomer или (NBR Elastomer для применения углеводородных. )









См. таблицы размеров уплотнений

Водонепроницаемые решения для проходки труб в очистных сооружениях, туннелях для хранения сточных вод, соединительные трубы люков, подземные туннели, фундаментные конструкции.

Преимущества/модернизация

Герметизация проходов труб через бетонные стены.
Окошки с информацией о крутящем моменте в головке болта
Гайки, встроенные в прижимные пластины
Уплотнение 72 фунта на кв. дюйм / 5 бар до 160 футов. водонапорный
Уплотнения для труб из ПВХ, ПЭВП и стали
Уплотнения для труб большого диаметра

Утечек нет.

• Подтверждение оптимальной герметичности с первого взгляда .

Герметичность до 72 фунтов на кв. дюйм (5 бар) (одобрено регистром Ллойда).

“Yellow window indicators” – “Safe” – “Watertight”



Modular seals install Guide

Modular seal sizing Chart

Modular seal links spec



Additional Information:

WA Modular Seal Introduction

Most effective modular seals

I nstall guide Picture install guide

Руководство по модульным уплотнениям для труб

Связи модульных уплотнений Французско-Канадское руководство по установке l

Modular Seal links WA units

Leaking link seals “Repair”

* * * *

---

WA-pipeline thermal expansion joints



WA-Modular seals представляют собой гидропонные уплотнения для водонепроницаемых соединений труб через стены. Модульные уплотнения не предназначены для компенсации тепловых перемещений трубопровода.

В тех случаях, когда присутствует тепловое движение трубы, требуются компенсаторы для компенсации осевого расширения/сжатия трубопровода.

Температурные компенсаторы из нержавеющей стали со скользящими телескопическими шарнирами, допускающими тепловое воздействие до 250 мм движения. Телескопические стыковые уплотнения доступны для нескольких средних требований – например, для приложений, требующих EDPM, NBR и т. д.

Термокомпенсаторы могут поставляться для труб диаметром от 50 мм до 600 мм. Соединения доступны с фланцевыми соединениями или концами труб со скошенной фаской для сварных соединений, также их можно заказать с ограничительным устройством.

После изготовления компенсаторы из нержавеющей стали полностью пассивируются, что обеспечивает максимально возможную степень коррозионной стойкости.

Компенсаторы WA разработаны с учетом таких требований, как специальные длины, альтернативные материалы или специальные уплотнения, которые могут быть включены в конструкцию.

---
