Процесс гильзования кирпичного дымохода нержавеющей трубой

Содержание

• 1 Основные плюсы гильзования
• 2 Как самостоятельно улучшить кирпичный дымоход

Со временем эксплуатация кирпичного дымохода может потребовать реставрации, данный процесс довольно сложнен, может потребовать полного разбора дымоотвода. Чтобы не проводить такую длительную и дорогостоящую процедуру, зачастую делают гильзование дымохода.  Загильзовка заключается в установке трубы из нержавеющей стали, керамики, полимерного материала в существующий канал дымохода с усовершенствованием системы дополнительными элементами.

Основные плюсы гильзования

• Улучшается тяга, и работа отопительного прибора становится продуктивнее.
• Данная конструкция герметична, уменьшается риск пожароопасных ситуаций.
• Нет необходимости частой чистки дымоотвода. По сравнению с кирпичными стенками, которые зачастую могут быть неровными, иметь трещины и уступы, в которых скапливается конденсат и сажа, способствуя образованию заторов, стенки гильзы гладкие и ровные.
• Труба дымохода прослужит дольше. За счет кислотоустойчивости гильзованых материалов к конденсату (особенно в газовых печах) по сравнению с кирпичом, который подвержен механическому и химическому разрушению намного сильнее.
• В конструкции предусмотрены элементы для вывода конденсата и прочистки.
• Загильзовка уменьшает потерю тепла системой

Как самостоятельно улучшить кирпичный дымоход

Первый подготовительный этап гильзования своими руками  заключается в выполнении комплекса расчетных мероприятий: замер высоты трубы, выбор диаметра внутренней трубы и выводного патрубка. Для квадратного сечения кирпичного дымохода используют круглые трубы, для прямоугольного сечения — овальные.

Также перед гильзовкой необходимо внимательно осмотреть общую целостность дымоотвода, проверить, нет ли трещин, засорений, препятствий в трубе. Затем подготавливаются все необходимые материалы: приобретается нужный тип трубы, переходники, тройник с отводом, вычистка, защитный зонт,  базальтовая вата, герметик и другие составляющие.

На следующем этапе проводят монтажные работы. Для установки дополнительных конструкций необходимо сделать в кирпичной кладке отверстия, для удобства работы. Так, устанавливается тройник с конденсатоотводом. Заполнение дымоотвода своими руками проводят с крыши, поэтому по технике безопасности высотных работ нужно использовать страховку. Используя подвязанный на канате первый элемент, состыковывают со следующим, постепенно опуская конструкцию.

Обязательно стыки труб обрабатываются термостойким герметиком и скрепляются замками для надежности. После этого пространство между трубой и кирпичной стенкой прокладывают огнеупорной изоляцией. Затем производят монтаж оголовка и устанавливают защиту от попадания осадков. Загильзовака своими руками завершается на последнем этапе тем, что разобранную кладку восстанавливают и подключают отопительный прибор.

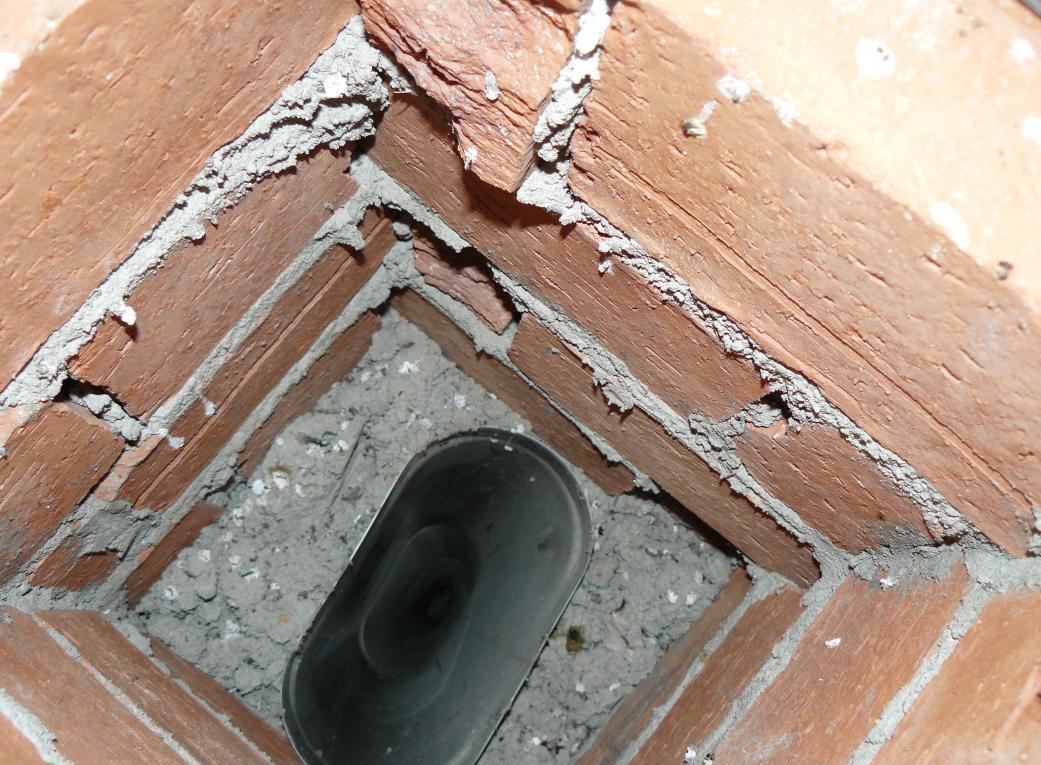

Технология установки полимерной трубы в дымоход заключается в особой технике фиксации. Полимерный рукав не делится на части, он состоит из единого отрезка, который помещают в дымоход. Затем вкладыш обрабатывают сжатым воздухом, так что под давлением он принимает форму канала. После, в канал накачивают пар и специальным материалом заклеивают всю внутреннюю поверхность дымоотвода. Такое покрытие подходит для газовых печей и котлов, устойчиво к высоким температурам, гладкое на ощупь, не скапливает конденсат и сажу.

варианты нержавеющей трубой и полимерным рукавом

Вкладка из материала, который сопротивляется разрушению и действию высоких температур, устанавливается внутри дымоотвода из кирпича для удаления продуктов горения. Гильзование дымохода решает проблему плохой тяги в старой трубе и предохраняет внутреннюю оболочку от разрушения. Вставки делаются разного сечения и материала, часто ставятся трубы из нержавейки круглой формы.

Содержание

1. Процесс гильзования дымохода
2. Суть процесса и необходимость
3. Чем это полезно
4. В каких случаях это необходимо делать
5. Нюансы и требования при гильзировании дымохода газового котла
6. Разновидности гильзирования
7. Гильзы из полимеров
8. Применение стальных элементов
9. Использование гофрированной трубы
10. Полимерный рукав
11. Нержавеющая труба
12. Гильзирование кирпичного дымохода нержавеющей трубой
13. Этапы работ
14. Типовые ошибки

Процесс гильзования дымохода

Обновить дымоход можно методом гильзования

Процедура предполагает выбор вкладыша по материалу, виду сечения и поперечной площади. В дымоход ставится вставка на всем вертикальном участке выводного канала.

Проблема с разрушением внутренних поверхностей решается двумя методами:

• демонтаж старой трубы и кладка новой;
• гильзование кирпичного дымохода.

Первый вариант относится к трудоемким работам и требует определенных затрат. Требуется разборка, приобретение материалов, оплата работы каменщика. От замены печной конструкции отказываются и делают вставки в существующую трубу.

Суть процесса и необходимость

Сажа со временем накапливается на внутренних стенках кирпичного дымохода, в результате сужается проход и ухудшается тяга. На шероховатую поверхность действуют перепады температуры, конденсат и агрессивные компоненты дыма. Недостаточное выведение продуктов горения нарушает работу отопительной системы, возникает опрокидывание тяги.

Гильзование означает монтаж трубы в эксплуатируемый дымоход. Печники советуют делать операцию на этапе строительства камина или печи. Жилище отапливается постоянно, внутренняя поверхность кладки разрушается и со временем установка гильзы становится необходимостью.

Чем это полезно

Керамические трубы имеют гладкие стенки, на которых не оседает сажа

Дым из топки котла проходит внутри вкладыша и не контактирует с шероховатой плоскостью кирпича. Вставку можно ставить, не дожидаясь порчи и разрушения канала, отводящего дым. Газоконденсат в трубе представляет собой агрессивный состав из влаги и окислов химических веществ.

При сгорании древесины и угля в топке образовываются пары и углекислый газ, влага выделяется из дров и выходит с воздухом через дымоотвод. Разница наружной и внутренней температуры в трубе ведет к образованию капель и оседанию их на стенках. Сажа представляет собой окислы серы и азота, которые взаимодействуют с влагой и разрушают поверхность.

В каких случаях это необходимо делать

Загильзовка является альтернативой реконструкции дымоотвода для восстановления эффективности. Процедура актуальна, если отсутствует вероятность перестройки трубы или установки новой. Гильзование возможно только в дымоходах с низкой температурой выводимых газов и в системах сильного нагрева.

Дымоход является инженерно-технической конструкцией, от его качества зависит безопасность жилища в плане пожаров. Иногда труба выполняется из пустотелых камней или внутри на стенках остается засохший раствор, выпуски арматуры.

Гильзы отличаются гладкой поверхностью, поэтому продукты сгорания беспрепятственно покидают канал. Вкладыши также со временем становятся непригодными, но их проще поменять.

Нюансы и требования при гильзировании дымохода газового котла

Перед гильзованием нужно очистить кирпичный дымоход от сажи

Гильзовка дымохода — необходимое решение, если труба выполнена из кирпича. Присутствие вставки не защищает от появления капель конденсата, но с помощью футеровки можно обеспечить организованный отвод влаги.

Перед тем как гильзовать кирпичную трубу нужно выполнить подготовку:

• обследование дымоходного отвода;
• проверка формы сечения;
• выявление степени засоренности;
• прочистка трубы;
• проверка герметичности и функциональности.

Сечение чаще представлено прямоугольником с размерами 14 х 27 см, перед монтажом определяются габариты гильзы, ее длина и форма. Уделяется внимание площади сечения, т.к. вставка в канале зауживает выходное отверстие.

Разновидности гильзирования

Гильзование сендвич-трубой

Принцип поведения футерованных вкладышей и размещения их в канале одинаков, но гильзы различаются по материалу, поэтому есть определенные нюансы для каждого вида.

Специализированные магазины предлагают вкладыши:

• из полимеров;
• из стали;
• из гофрированной трубы;
• полимерный рукав;
• из нержавейки.

Вкладыши выбираются в зависимости от предпочтения владельца и его возможностей. Уделяется внимание сроку службы, взаимодействию с кислотной средой и сопротивлению погодным воздействиям.

Гильзы из полимеров

Внутри эксплуатируемого дымоотвода устанавливается пластиковая труба. ПВХ изделия армируются стекловолокнистой тканью и в случае нагревания приобретают пластичность. В результате этого свойства заполняются неровности и пространства на поверхности из клинкера. После застывания внутренняя площадь становится гладкой, а стена имеет толщину 2 см.

Минусом применения служит температурное ограничение. Гильзовка дымохода из кирпича пластиком делается при отводящихся потоках до +250°С, поэтому их ставят для работы с маломощными агрегатами.

Применение стальных элементов

Гильзование гофрированной трубой

В прямой участок дымохода ставится конструкция из прокатной трубы или собственноручно выполняются прямоугольные, квадратные, овальные и круглые формы. Листы берутся толщиной от 0,5 до 1,5 мм. В каналах из стальных материалов можно предусмотреть требуемые модули очистки, осмотра, емкости для накопления конденсата в соответствии с нормами.

Стальные изделия применяются для очагов на различных видах топлива. Материал сопротивляется действию кислот, не подвержен откладыванию налета. Недостатком является то, что таким методом можно гильзовать только прямые участки, извилистые трубопроводы оборудовать нельзя.

Использование гофрированной трубы

Изготовление производится с применением различных видов нержавеющей стали, оболочки труб делаются двухслойными. Положительным моментом является то, что гибкие вкладыши применяются для сложных каналов с поворотами. Изделия не требуют соединительных элементов. Двухслойные вставки существенно уменьшают диаметр воздуховода, об этом нужно помнить при выборе.

Гофра редко применяется для предохранения дымохода банной печи, т.к. в канале выводятся сильно нагретые продукты горения. К недостатку относится и рельефная поверхность элемента, что способствует отложению налета.

Полимерный рукав

Полимерный рукав для гильзования дымохода

Рукав выполняется из сополимерной смолы, армируется стекловолокном. Вставка используется для борьбы с каплями конденсата, ею обрабатываются низкотемпературные дымоходы и те, что идут от мощных котлов.

Разновидности полимерных изделий:

• Fitfire — это вкладыш, содержащий два слоя, максимальный элемент имеет длину 60 м. После установки канал дымоотвода имеет диаметр 80 – 500 мм. Производитель определяет срок службы в 50 лет, рукав используется для выведения малонагретых газов.
• Fitfire HT 1000 используется в трубопроводах банных и каминных очагов с высоким нагревом дыма. Рукав состоит из трех слоев, средним является армирующая сетка.

При гильзовании дымохода полимерным рукавом внутренняя защита получается без швов, с гладкой поверхностью.

Нержавеющая труба

Материал относится к наиболее популярным видам. Изделия работают долгие годы, не деформируются из-за высоких температур, коррозии. Гильзование кирпичного дымохода нержавеющей трубой часто применяется, т.к. есть большой ассортимент готовых вкладышей в продаже, иногда изделия выполняются собственноручно с учетом размеров.

Вставки делаются из листов нержавейки толщиной 0,8 – 1,5 мм. Для соединения, поворота канала применяются стандартные тройники и патрубки, но для их установки нужно знать точную схему расположения дымовых ходов. Гильзы с прямоугольным сечением устанавливаются только на прямых участках дымоходов.

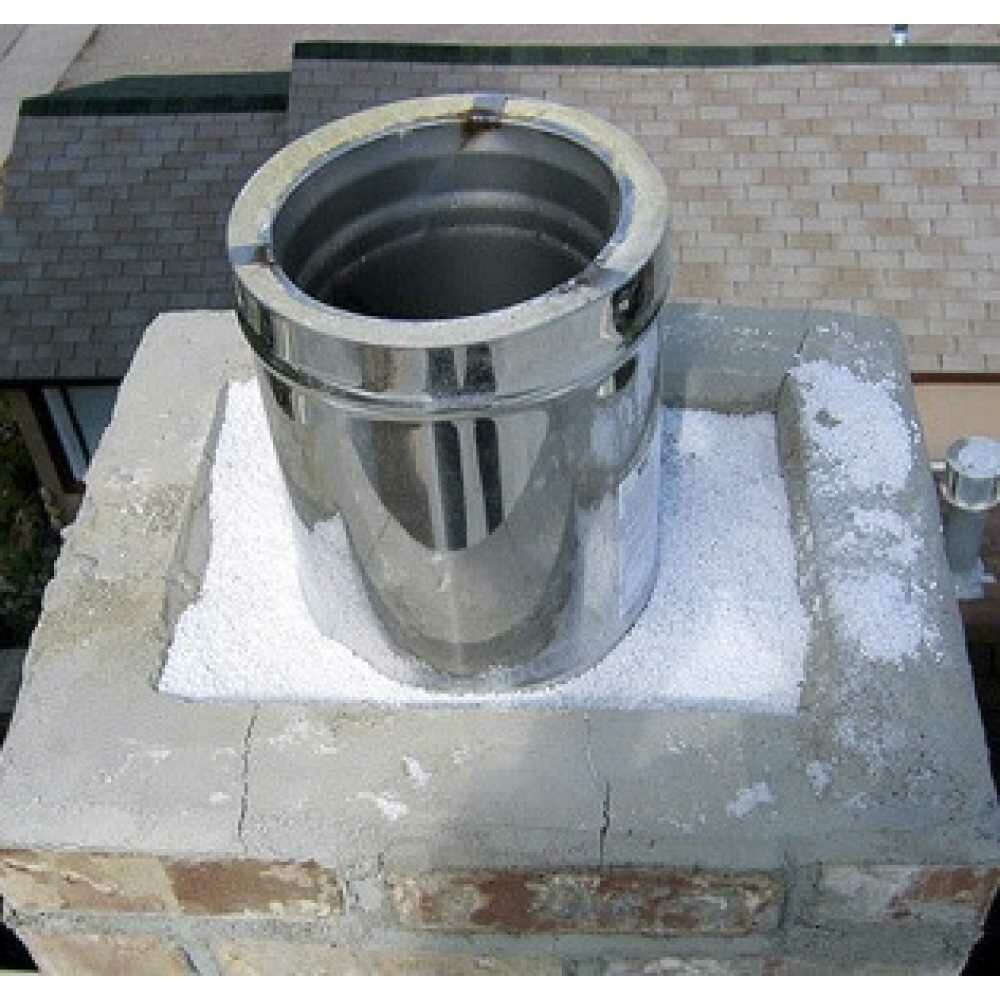

Гильзирование кирпичного дымохода нержавеющей трубой

Иногда установка вкладки не требует профессиональной подготовки и может выполняться собственноручно. Для этого нужно замерить сечение дымоотвода и определиться с длиной изделия.

Замеры высоты:

• если котел стоит в подвале, определяется размер от середины подвального яруса до оголовка дымохода;
• при расположении на первом этаже меряется расстояние вниз на метр от потолка и определяется высота дымоотвода.

К полученному значению добавляется еще 500 мм. Кирпичные дымоходы есть двух видов: сечением 14 х 27 см (в 1 кирпич) и 14 х 14 см (в полкирпича). Для первого случая берется овальная труба, для второго используется круглая.

Этапы работ

Старую гильзу дымохода необходимо демонтировать

После замеров и подготовки приступают к установке, которая предполагает определенную последовательность действий.

• Демонтируется стена трубы из клинкера на участке присоединения котла на такую высоту, чтобы установить модуль для накопления конденсата, очистительный лючок и патрубок для выведения дыма.
• Производится монтаж и фиксация элементов в жерле канала.
• Вставляется гильза в теле трубы на уровне, чтобы не было препятствия для монтажа следующей вставки, трубы спускаются на канате, и подбирается требуемое число вкладышей.
• Состыковка продольных элементов делается с применением жаростойкого герметика.
• Пространство между кирпичом и нержавейкой заполняется теплоизоляцией.

Загильзовка делается по всей высоте, каналы большой протяженности обрабатываются сверху вниз. По окончании работ снизу закладывается монтажный проем.

Типовые ошибки

При загильзовке могуют быть допущены ошибки, ведущие к ухудшению работы дымоотводящей системы. Элементы стыкуются так, чтобы щель стыка была повернута по направлению прохождения дыма. Во время монтажа трубы могут деформироваться, сминаться, царапаться.

Частыми ошибками бывают неплотности при соединении вставок или нестыковка элементов. Частичное гильзование определенного участка дымохода также является ошибкой, т.к. трубопровод продолжает разрушаться. При стыковке на повороте нельзя использовать колено из трубы вместо специального опорного элемента. Теплоизоляцию нельзя делать насыпной, рекомендуется применение рулонных материалов.

РЕФИНИРОВАНИЕ КИРПИЧНОЙ ДЫМОХОДНОЙ КАМЕРЫ – Очаг

Обновлено Обновлено 17 сентября 2019 г. в 11:27

Замена футеровки кирпичной трубы

Введение в основы

Замена футеровки дымохода часто является лучшим способом обеспечения безопасности и надлежащей работы при использовании твердого топлива (дрова, уголь, пеллеты) ) Техника. Фактически, футеровка дымохода стала почти обязательной для приведения существующих дымоходов в соответствие с действующими нормами.

Причины для облицовки или замены облицовки дымохода включают:

1. Правильный размер (путем уменьшения) дымохода. Правильный размер обеспечивает лучшую тягу, меньшее количество креозота и другие преимущества

2. Повышение коэффициента безопасности – наличие вкладыша внутри дымохода гарантирует, что огонь останется в плотно закрытой трубе – а также меньше тепла передается через стенку дымохода к близлежащий каркас и горючий материал.

3. Некоторые старые дымоходы были построены из кирпича без футеровки, а некоторые более новые дымоходы имеют трещины и испортились глиняные футеровки. Любой из них представляет угрозу безопасности.

Посмотреть вложение 164997

Жесткая нержавеющая сталь

Существует три основных типа материалов, используемых для каменной облицовки дымохода:

1. Жесткая труба из нержавеющей стали – часто является лучшим материалом для использования, когда дымоход прямой. Жесткая труба немного толще, чем гибкая труба, а более гладкая внутренняя стенка поможет при сквозняке и уменьшит образование сажи и креозота.

2. Гибкая труба из нержавеющей стали – доступна в различных сортах и ​​толщинах и позволяет относительно легко производить замену футеровки, поскольку ее часто стягивают целиком. Его легко обходить изгибы, и его можно даже немного сплющить (овально), чтобы он прошел через трудные места, такие как амортизаторы и т. д.

3. Монолитные вкладыши – изготавливаются из цементного раствора, который заливается в дымоход вокруг круглой камеры – после затвердевания цемента камера сдувается и удаляется, оставляя круглый дымоход указанного размера. В другом методе используется носовой конус, который протягивается через влажный цемент, образуя проход дымохода. Литые вкладыши могут помочь укрепить старые дымоходы, потому что цемент заполняет щели изнутри наружу. Одним из популярных поставщиков дымоходов, отлитых на месте, является компания AHRENS (http://www.ahrenschimney.com/).

ПРИМЕЧАНИЕ. Заливка вкладышей на месте должна выполняться только сертифицированными специалистами — это не работа «сделай сам» или GC (генеральный подрядчик/разнорабочий).

Подводя итог вышесказанному, большинство каменных дымоходов нуждаются в футеровке или перекладке для подготовки к современной печи или топке. Нержавеющая сталь чаще всего используется в качестве материала футеровки, но если у вашего дымохода есть структурные проблемы, вы можете захотеть изучить системы с заливкой цементом. Оставшаяся часть этой статьи будет относиться только к футеровке дымохода нержавеющей сталью.

—————————————————————————————————————
Депо дымохода

Крупнейший онлайн-магазин гибких и жестких дымоходов. Пожизненная гарантия, Техническая помощь онлайн, Согласование цен. 1-866-941-5112
——————————————————————————————————————

Облицовка каменного камина Дымоход для дровяной или угольной топки или очаговой печи

При облицовке каменного камина или дымохода, обслуживающего отдельно стоящую печь, будут использоваться одни и те же материалы и методы. Следуйте большинству приведенных ниже советов, но сначала прочтите нашу статью об установке топки для камина.

Осмотр и подготовка дымохода

См. вложение 164998

Flex Liner с изоляцией

Как и в большинстве других проектов, планирование и подготовка являются ключом к успешной работе по замене футеровки. Первым шагом является осмотр или осмотр дымохода в его текущем состоянии. Обратите внимание на следующее:

1. Установлены ли уже дымоходы?

2. Что такое внутренние размеры (ID) дымохода?

3. Имеются ли в дымоходе повороты или области, где изменяется идентификатор дымохода?

4. Насколько грязный дымоход?

5. В каком состоянии раствор и внутренняя часть дымохода?

6. Если возможно, осмотрите конструкцию дымохода на чердаке вашего дома и подтвердите толщину наружных стен, состояние кладки и другие критерии.

7. Измерьте или оцените общую высоту дымохода, который будет облицован. Дымоходы не нужно прокладывать до самого низа, достаточно до того места, где они проходят сквозь стену для подключения к вашему прибору.

Вооружившись этой информацией, вы будете готовы принять несколько ключевых решений.

Гибкий или нержавеющий?

изоляция?

длина?

проход через стену варианты?

Независимо от того, устанавливаете ли вы футеровку самостоятельно или поручите это профессионалу, вышеизложенное даст вам некоторую информацию и обзор процесса замены футеровки.
