Принцип работы и виды индикаторов скрытой проводки

При сверлении отверстий в незнакомой стене легко получить электротравму или повредить проводку коротким замыканием, попав в кабель под напряжением. Для предотвращения таких ситуаций используется индикатор скрытой проводки (ИСП). Для того чтобы прибор был полезен, нужно знать, как им пользоваться. Согласны?

Мы познакомим вас со всеми видами устройств, применяемых в настоящее время для определения трассы скрыто проложенного электрического провода. Расскажем о принципах действия и правилах выбора индикаторов. Для самостоятельных домашних мастеров в представленной нами статье приведена инструкция по эксплуатации.

Содержание статьи:

Виды индикаторов электропроводки

Не все индикаторы скрытой проводки имеют одинаковую схему работы и функции. Производители пытаются снабдить оборудование дополнительными опциями для получения конкурентных преимуществ. Из-за этого существует несколько классификационных категорий детекторов, в которых нужно подробно разобраться.

По физическим принципам работы

Основное деление индикаторов скрытой проводки происходит по физическим принципам, на основе которых строиться их работа.

Различают такие типы детекторов:

  • электромагнитные;
  • металлодетекторы;
  • электростатические;
  • комбинированные устройства.

Электростатические детекторы способны определять провода, находящиеся под напряжением, без пропускания по ним тока. Они имеют невысокую цену и просты в эксплуатации.

Детекторы без металлоискателя тоже могут стоить дорого, если они имеют встроенные генераторы высокой частоты. Приборы подключаются к сети, а потом их колебания обнаруживаются датчиками

С помощью электростатических детекторов легко определять и разрывы кабелей. К недостаткам этих приборов относится высокая чувствительность к наведенным электромагнитным помехам. Нормальную работу детекторов могут нарушить включенные в сети роутеры, микроволновки, компьютеры, телевизоры.

Также не подойдут электростатические индикаторы для определения местонахождения проводки во влажных стенах и армированных металлом конструкциях.

Галерея изображений

Фото из

Прибор для выявления электролиний под напряжением

Обширная сфера использования

Применения в помещениях с высокой влажностью

Эргономика и простота управления

Электромагнитные ИСП способны определять только провода, по которым идет ток. У бюджетных моделей минимальная нагрузка на сеть для корректной работы прибора составляет 1 кВт.

То есть определить с помощью такого детектора проводку, идущую к светильникам и люстрам, будет практически невозможно. Плюсом таких приборов является их высокая точность, которая позволять отследить расположение электрокабеля до нескольких миллиметров.

Металлодетекторы в чистом виде редко используются в качестве индикаторов проводки, потому что они одинаково реагируют и на или провод, и на металлическую арматуру, и на гвозди и .

В ИСП металлодетекторы обычно применяются для подтверждения слабых или неустойчивых сигналов, полученных другими датчиками.

Датчик металла помогает найти глубокую проводку, если достоверно известно, что под анализируемой поверхностью нет других металлических элементов

Комбинированные индикаторы скрытой проводки стоят дорого, но и обладают хорошим функционалом. За счет использования одновременно нескольких методов обнаружения, эти приборы обеспечивают высокую эффективность работы. Кроме того, комбинированные ИСП зачастую оснащаются дополнительными функциями, который необходимы профессиональным электромонтажникам.

Для бытового использования вполне подойдут недорогие электростатические индикаторы, которых хватит для определения поверхностно залегающей .

По эксплуатационным характеристикам

Индикаторы скрытой проводки имеют массу конструкционных и функциональных различий, поэтому и разделить их можно в рамках нескольких категорий.

По сфере применения ИСП разделяются на:

  • бытовые;
  • профессиональные.

Бытовые детекторы обычно не содержат датчиков металла, потому их использование на армированных стенах является высокоэффективным. Стоимость простейших приборов начинается от 5$. Они оснащаются одним датчиком, а также световым или звуковым индикатором обнаружения электропроводки.

Компактные приборы для определения скрытой проводки редко имеют настраиваемую чувствительность и большую глубину действия, поэтому профессионалами используются редко

Некоторые профессиональные модели способны определять даже кабели на глубине до 150 мм с точностью 5 мм. Их стоимость может достигать 500-600$, при одинаковых размерах с бытовыми детекторами.

Индикация обнаружения проводки может быть таких типов:

  • звуковая;
  • световая;
  • графическая;
  • комбинированная.

Световая и звуковая индикация реализуется соответственно с помощью светодиода или звукового динамика. Иногда интенсивность сигнала коррелирует с мощностью электромагнитного излучения. Графическая индикация отображается на жидкокристаллическом дисплее.

Световая индикация на комбинированных устройствах может отличаться цветом, в зависимости от обнаружения провода под напряжением или обесточенного

По внешнему виду ИСП можно разделить на:

  • цилиндрические;
  • плоские.

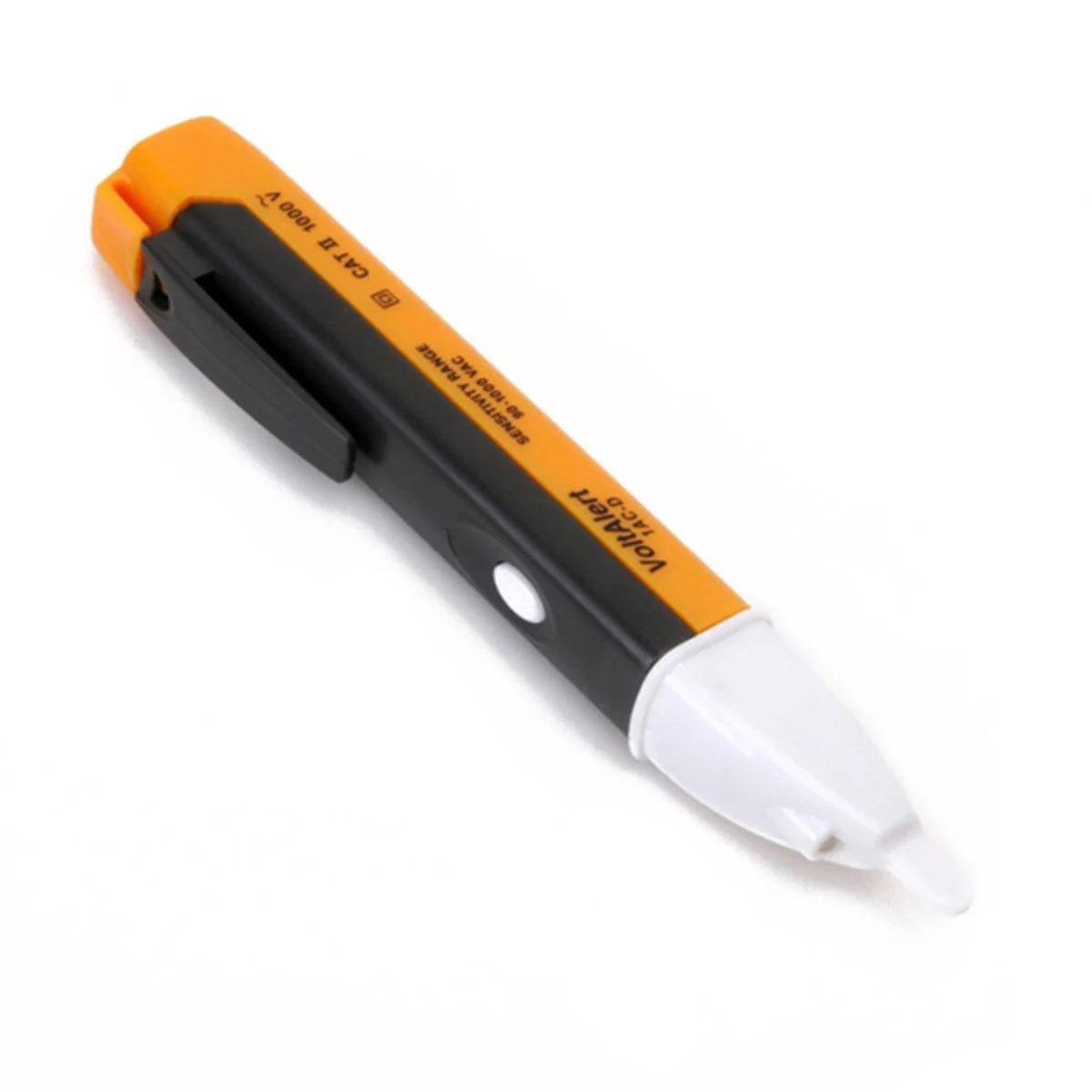

Цилиндрические аппараты обычно представляют собой индикаторную отвертку с функцией обнаружения скрытой проводки. Такие модели малофункциональные, но и дешевые. Отвертки способны определять электрокабель обычно на глубине не более 2 см.

Если проводка в квартире прокладывалась в штробе поверхностно, то для её обнаружения хватит самой дешевой модели детектора

Стоимость детектора зависит во многом от глубины обнаружения скрытой проводки и дополнительной функциональности. Поэтому следует изучить принцип работы и сферы применения различных моделей индикаторов.

Галерея изображений

Фото из

Металлоискатель в поиске электролиний

Компактный металлоискатель для бытового использования

Применение обычного мультиметра

Маломощный сенсор металла

Принцип работы детектора

Принцип работы индикатора скрытой проводки довольно прост.

Обычно он состоит из трех элементов:

  • датчик электромагнитного поля;
  • усилитель;
  • индикатор.

Простейшая схема ИСП представлена на рисунке. Его можно собрать самостоятельно с помощью элементарных деталей, купленных на радиорынке.

В сети представлена масса способов самостоятельного изготовления детекторов скрытой проводки, но по стоимости и качеству они будут соответствовать бюджетным заводским моделям

Срабатывание электростатических устройств (например, модели «Дятел») обеспечивается свойством транзистора изменять сопротивление при наводках на выходе затвора. Металлодетекторные датчики основаны на фиксации токов, возникающих в металлическом предмете под действием магнитного поля катушки индуктивности самого ИСП.

Приборы с регулированием чувствительности и дополнительными функциями имеют более сложные схемы, но основные элементы сохраняют свою актуальность.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

  • определение скрытой электропроводки в потолках, стенах, полах;
  • обнаружение мест обрывов электрокабелей;
  • правильность подключения фаз электросчетчиков;
  • определение фазового провода;
  • обнаружение незаземленного оборудования;
  • проверка исправности плавких вставок и предохранителей;
  • обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

  • индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
  • определение температуры поверхности;
  • индикация точности обнаружения в процентах;
  • обнаружение дерева;
  • автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Правила выбора индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют описанную в инструкции функциональность.

При приобретении детектора сохраняйте чек, упаковку и гарантийный талон. В случае неработоспособности прибора всегда можно обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Именно они и перечислены в виде списка правил:

  1. Физические параметры иностранных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИПС, которые не сертифицированы в рамках национального законодательства.
  2. Нужно учитывать материал стен в месте предполагаемого использования прибора и глубину залегания проводки.
  3. При определении мест залегания неактивной проводки необходимы приборы с датчиками металла.
  4. После покупки прибора желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, заслонив кабель керамической плиткой, деревянной доской или листом пенопласта.
  5. Бюджетные модели из-за простоты конструкции могут быть более долговечны, чем ИСП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно нужно консультироваться с продавцом, потому что при самостоятельном выборе есть большая вероятность, что приобретенное оборудование не будет полностью соответствовать поставленным перед ним задачам.

С востребованными на рынке моделями детекторов, позволяющих с точностью определять положение трассы скрытой проводки, ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Детектор Elitech Д 100

Индикатор Wall CONDTROL

ADA Wall Scanner 80 А00466

Бытовой атрибут KWB 0116-20

Доступный DEFORT DMM-20D

Бюджетный вариант Интерскол ЭД-0,2

Инструкция по применению детектора

Из-за разнообразия конструкций индикаторов скрытой проводки рассматривать инструкцию по их использованию необходимо на примере конкретной модели. Для этого был выбран недорогой электростатический ИСП «Дятел Е-121», широко используемый отечественными монтажниками. Но сначала необходимо подготовиться к поисковой процедуре.

Подготовка к предстоящей работе

Для ускорения обнаружения электропроводки с помощью любого детектора опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Ниже приведены основные из них:

  1. Изначально протестировать работоспособность прибора на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
  2. Откалибровать устройство на удалении 1 метра от стен, если такая опция присутствует.
  3. Исследуемые поверхности не должны быть влажными.
  4. При возможности, выключить все работающие электроприборы в квартире, в том числе телефоны.
  5. Точность определения электропроводки будет резко снижена, если использовался токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработоспособного оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора «Дятел Е-121»

Детектор «Дятел Е-121» способен работать в 4 диапазонах чувствительности.

Порядок работы с этим прибором для обнаружения проводки следующий:

  1. Поочередно нажать на кнопки диапазонов чувствительности. Сигнализатор при этом должен издать короткий световой и звуковой сигналы. При отсутствии реакции прибора проверить элемент питания.
  2. Нажать на кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и, при наличии индикации, уменьшить чувствительность, нажимая последовательно кнопки от «3» до «1».
  3. Одновременно со снижением чувствительности нужно уменьшать и расстояние до обнаруживаемого объекта, локализуя зону срабатывания сигнализатора.
  4. Чтобы обнаружить участок залегания проводника, перемещать детектор по стене, пытаясь найти участок с максимальным электромагнитным полем.
  5. Для нейтрализации мешающих окружающих токов приложить руку к анализируемой поверхности вблизи детектора. Если проводника рядом с рукой нет, то «Дятел Е-121» перестанет подавать сигналы.
  6. При поиске разорванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрокабеля зависит от степени влажности и окружающих провод материалов.

Обнаружение электропроводов в стенах со штукатуркой, железобетонных панелях и в заземленном экране будет затруднено.

Отечественный детектор «Дятел Е-121» эффективно обнаруживает проводку на глубине до 8 см и стоит в пределах 15$, что гарантировало ему популярность среди электромонтеров

Для тестирования предохранителей и плавких вставок необходимо включить режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. При неисправности детектор не будет подавать сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, которые позволяют сохранить работоспособность прибора при поломке одного из сигнализаторов

Для корректной интерпретации результатов работы аппарата следует предварительно ознакомиться с его инструкцией, потому что практически каждый детектор требует правильной начальной настройки.

Выводы и полезное видео по теме

Видеоматериалы помогут увидеть действие различных детекторов в работе и оценить реальную пользу от дорогостоящих моделей. Представлено сравнение результативности моделей индикаторов скрытой проводки различных ценовых диапазонов.

Видео #1. Работа с ИСП «Дятел Е-121»:

Видео #2. Сравнение четырех детекторов скрытой проводки:

Видео #3. Обзор дорогого и дешевого индикатора скрытой проводки:

Эффективность прибора для определения скрытой проводки не всегда коррелирует с его ценой. Важнейшим фактором, на который необходимо ориентироваться при выборе прибора, являются характеристики непосредственного объекта обследования. А при его неопределенности нужно оговаривать в магазине возможность обмена детектора на другую модель.

Расскажите о том, как использовали индикатор для определения трассы скрытой проводки или для выявления ее обрыва. Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и публикуйте фото по теме статьи. Делитесь полезными сведениями и известными вам технологическими тонкостями.

Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.

Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Демонтаж обоев

Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.


Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

Поиск проводки мультиметром

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Правильная схема эл. проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

С помощью слухового аппарата

Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

Кассетный плеер

К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.

Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.



Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Статьи по теме

прибор для определения проводки в стене

Скрытая проводка хороша во всех отношениях! Она надежно защищена от повреждений, практически не нуждается в обслуживании и не портит внешний вид интерьера помещения. Но у скрытой проводки есть все-таки один недостаток! Если отсутствует проект электрификации помещения, что характерно для зданий старой постройки, то невозможно понять, где проложены кабеля и провода. В этом случае могут возникнуть проблемы как при ремонте самой электрической проводки, так и всего помещения в целом. Процедура штробления или сверления стен может привести к повреждению электропроводки, что сами понимаете не очень хороший вариант развития событий.

Что же делать, если монтажный план скрытой разводки электрической сети объекта отсутствует, а ремонтные работы необходимо выполнить. Все довольно просто! Восстановить схему электрификации помещения или определить место где можно безбоязненно просверлить в стене отверстие можно.

В этом случае следует использовать специальные электронные устройства — индикаторы скрытой проводки. Их можно называть по-разному: детекторы, определители или индикаторы, но суть одна! Эти приборы позволяют найти, где замурован в конструкции объекта кабель или провод. Вам достаточно провести устройством по стене, полу или потолку и оно просигнализирует, где уложена электропроводка.

Сами детекторы скрытой проводки — это малогабаритные электронные переносные приборы, которые кроме основной функции определения местонахождения электрических проводов, могут быть наделены различными дополнительными опциями. Эта универсальность индикатора позволяет потребителю решать различные задачи. Устройство будет полезно как профессиональным электрикам, так и всем, кто проводит ремонтные работы в различных помещениях. В настоящее время рынок может предложить потребителю несколько типов определителей скрытой проводки, различающихся по принципу действия.

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

  1. Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
  2. Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
  3. Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
  4. Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Следует заметить, что разные по цене приборы поиска скрытой электропроводки существенно различаются по своим функциональным возможностям. Дорогие модели гарантированно обеспечат глубокое сканирование с предсказуемым положительным результатом, а вот дешевые приборы могут подвести потребителя, хотя во многих случаях и их будет достаточно для качественного выполнения работ!

Рекомендации по выбору детекторов скрытой проводки

Сначала рассмотрим основные и второстепенные функции данных приборов, так как их наличие или отсутствие существенно влияют на выбор необходимого устройства. К основным функциям индикаторов скрытой проводки можно отнести следующие возможности таких приборов:

  • поиск и определение местонахождения скрытой электрической проводки;
  • фиксация электромагнитного излучения электрических проводов и кабелей;
  • контроль целостности проводки и определение места разрыва;
  • определение полярности проводников в сетях с постоянным током.

Это не полный перечень, но самый основной, всех первостепенных опций детектора скрытой проводки, которыми он может быть наделен в зависимости от конструкции и технических характеристик. В современном комбинированном индикаторе закрытых кабелей и проводов часто реализуются следующие дополнительные функции:

  • выявление пустот, элементов из пластика и дерева, встроенных в стены;
  • обнаружение любых металлических изделий в строительной конструкции;
  • точное определение глубины укладки всех выявленных элементов.

Исходя из наличия тех или иных опции в детекторе скрытой проводки, необходимых для проведения строительно-ремонтных работ, следует выбирать подходящее устройство. При выборе необходимо действовать по следующей схеме.

  1. В первую очередь следует полностью определиться с теми задачами, которые вы будете решать в процессе работы. Исходя из этого и нужно выбирать индикатор скрытой проводки, обладающий всеми необходимыми функциями и свойствами. В том случае, если требуется просто найти, где расположен электрический провод, то достаточно будет купить недорогой прибор определенного вида. Для более серьезных исследований внутреннего состояния конструкций здания следует приобрести комбинированный индикатор или мультидетектор, которые позволяют искать не только электрические провода, но и другие скрытые элементы.
  2. На втором этапе следует проверить работоспособность выбранного искателя скрытой электропроводки. Для этого следует выполнить тестирование прибора на открытой не обесточенной проводке. Если результат получился положительный, то необходимо перейти к поиску скрытой проводки, трассировка которой известна. Простые приборы, не оснащенные дисплеем, должны иметь хорошую световую и звуковую сигнализацию наличия провода. Сложные мультидетекторы следует проверять на способность обнаружения пустот и инородных включений в конструкции здания. Только после всех этих манипуляций можно сделать вывод о пригодности прибора для выполнения определенных работ.
  3. В последнюю очередь необходимо проверить сопроводительную документацию, которая входит в комплект поставки прибора. Оригинальная продукция от известного производителя всегда имеет в комплекте полную инструкцию для пользователя. Следует сравнить заявленные технические характеристики детектора с полученными в результате тестирования. Для хорошего прибора они должны совпадать. В заключение, попросите у продавца показать сертификат качества изделия. На этом процедура выбора детектора скрытой проводки заканчивается. Если вы выполнили все этапы процедуры, то наверняка купленный прибор будет отличного качества!

Выбор промышленных образцов определителей месторасположения скрытой электропроводки не составит труда, если следовать элементарным правилам проверки прибора. Но для многих потребителей, приобретение детектора не является острой необходимостью, особенно когда он необходим для разовых работ. В этом случае лучше одолжить прибор у знакомого электрика, а если это невозможно то изготовить индикатор собственными руками. Но для этого вы должны обладать начальными знаниями в области радиотехники. Впрочем, иногда в этом и нет необходимости! Ниже мы рассмотрим три варианта изготовления детектора скрытой проводки для потребителей c минимальным уровнем познаний в сфере электронных устройств.

Самодельные индикаторы скрытой проводки

Конечно, опытный радиолюбитель соберет детектор скрытой электропроводки без проблем. Ну а что делать потребителю, смутно представляющему, что такое транзистор или диод. Выход есть! Ниже мы представим варианты изготовления простейших индикаторов скрытой проводки собственными руками для «чайников» в области электроники.

Первый вариант. Если вы являетесь обладателем современного смартфона с опцией «датчик магнитного поля», то проблема поиска скрытой проводки решается элементарно! Вам просто необходимо скачать в интернете специальное приложение «Metal Detector» или любое другое подобное. Программа позволяет, правда с невысокой точностью, определить где не следует сверлить отверстие под дюбель или вбивать гвоздь, а также определить место разрыва кабеля.

Пользоваться своеобразным детектором скрытой проводки на базе смартфона довольно просто! Перемещая гаджет, с активированным приложением, вдоль предполагаемого места расположения электропроводки следует следить за уровнем электромагнитного поля. При максимальном значении этого параметра смартфон просигнализирует звуковым сигналом. В этом месте и расположен провод под нагрузкой. Определить где находиться обесточенный кабель с помощью смартфона не удастся!

Второй вариант. В качестве индикатора скрытой проводки можно использовать простую отвертку-пробник для определения наличия напряжения в сети. Лучше всего, взять продвинутую модель устройства, со встроенной электронной схемой. Такой прибор имеет в своей конструкции не только световую индикацию, но и звуковую сигнализацию состояния электрической проводки, что улучшает эксплуатационные удобства инструмента.

Для поиска скрытой проводкой отвертку-пробник используют в обратном режиме. Жало инструмента зажимают пальцами, после чего медленно проводят рукой с зажатым прибором вдоль стены, где необходимо определить местоположение электропроводки. В месте наибольшей интенсивности электромагнитного поля звуковой и световой сигнал отвертки будет максимальным. Такой вариант поиска скрытой проводки можно использовать только в том случае, если она находится по напряжением.

Третий вариант. Этот способ поиска скрытой проводки также не вызовет затруднений, даже у человека далекого от радиотехники. Для его реализации необходимо иметь мультиметр и приобрести в ближайшем магазине радиодеталей маломощный полевой транзистор, например, КП303. Если вы совсем не разбираетесь в электронных комплектующих, то попросите продавца указать, где у этого транзистора сток, исток и затвор. Этих знаний достаточно для создания простенького индикатора. Схема такого детектора скрытой проводки, изготовленного собственными руками, до смешного проста.

Включаем мультиметр в режим омметра со звуковой сигнализацией. К двум щупам прибора присоединяем сток и исток полевого транзистора. Полярность соединения не имеет значения. Все! Простой индикатор скрытой проводки на базе мультиметра и полевого транзистора готов. Транзистор выступает в роли датчика электрического поля. В месте его максимального значения показания омметра будут наибольшими. С помощью такого самодельного детектора скрытой проводки можно определить место обрыва провода.

Заключение

По отзывам профессионалов, следует приобретать комбинированные определители проводки в потолке, полу или стене — как говориться, на все случаи в жизни. Лучше всего ориентироваться на брендовый товар от известного производителя. Покупать детекторы скрытой проводки следует в специализированных торговых точках и не в коем случае на импровизированных «развалах». Такой подход позволит вам купить качественное и надежное изделие, которое прослужит долгие годы.

Видео по теме

Детектор для обнаружения скрытой электропроводки в стене

Во время перепланировки, ремонта, или если просто понадобилось сделать отверстие в стене здания, желательно определить, существует ли в этом месте скрытая проводка, трубы или арматура. Для нахождения скрытой проводки существует специальный прибор. Это сравнительно недорогое устройство, небольших размеров и весом около 200 грамм сможет эффективно помочь обнаружить невидимую опасность. Ведь при проведении таких работ попасть под действие электрического тока, мягко говоря, не очень приятно.

Назначение и виды детекторов

Электрическая проводка прокладывается в горизонтальных и вертикальных направлениях. Поэтому при производстве работ по сверлению отверстий в стене некоторые люди наивно предполагают, что могут приблизительно угадать местоположение проводов. Однако такой вариант является весьма сомнительным, так как во многих старых домах кабели могут располагаться как угодно.

Применение прибора для поиска скрытой электропроводки поможет точно определить её расположение. А также он поможет в поиске металлических предметов, нахождении неисправностей электрической сети и определении полярности линий постоянного тока. Некоторые более универсальные приборы могут обнаруживать пластик, дерево, цветные металлы и т. д.

Существует четыре основных вида приборов для поиска проводки:

  1. Электростатические индикаторы скрытой проводки отличаются простотой и надёжностью в использовании. Стоимость их небольшая, что привлекает многих потребителей. Принцип работы таких устройств основан на обнаружении электростатического поля проводов, замурованных в стене. Но вот обнаружить проводку в квартире или доме будет невозможно, если отсутствует напряжение. А также в помещениях с повышенной влажностью и с металлическими стенами этот детектор работать не будет.
  2. Электромагнитные приборы для поиска скрытой проводки имеют довольно высокую точность сканирования пространства. При этом устройство не способно определять трассу проводки, если её нагрузка менее одного киловатта. Принцип работы состоит в исследовании электромагнитного поля кабеля, поэтому он должен быть подключён к сети.
  3. Детекторы металла способны определить местонахождение любого металлического предмета, замурованного в стену помещения. Стоит отметить, что устройства этого класса обнаруживают проводку, отключённую от электросети. Детекторы прибора реагируют на все скрытые металлические элементы (арматура, труба, шуруп и т. д. ), что является его недостатком.
  4. Комбинированные искатели представляют собой устройство многофункционального назначения. Универсальность детекторов основана на применении всех методов нахождения проводки, описанных выше, в одном аппарате. К достоинствам такого прибора относится простота эксплуатации, высокая точность, а также способность самостоятельно устанавливать метод поиска. Таким образом, с его помощью можно не только определить местонахождения электропроводки, но и узнать, подключена ли она к сети. Недостатком простой потребитель считает высокую стоимость этого оборудования.

Особенности применения

Существует несколько особенностей применения, являющихся общими для детекторов всех типов. Только проявляться они могут в различной степени в зависимости от модели искателя. Рассмотрим некоторые:

  • Каждый прибор имеет предельную глубину залегания проводки. Чем ближе она находится к этой глубине, тем больше возможность ошибки.
  • Два проводника, расположенных близко друг от друга, могут определяться в виде одного.
  • Лучше всего определяются материалы, располагающиеся ближе к поверхности стены.
  • В случае если два проводника с разным сечением располагаются рядом, то меньший не показывается на индикаторе прибора. А вот больший проводник из-за принципа усреднения данных будет отображаться с ошибкой.

Такие погрешности детектора будут намного меньше у изделия с высоким классом точности. Поэтому не забывайте о таких особенностях, старайтесь вблизи источника энергии производить сверление аккуратно и обязательно с отключённым электропитанием.

Выбор искателя проводки

В продаже сегодня существует большое количество разнообразных приборов для обнаружения скрытой электропроводки. Поэтому прежде чем приобретать устройство, необходимо ознакомиться с принципом работы и основными параметрами оборудования. Нелишним будет обратиться за советом к специалисту.

Критерии, которым нужно уделить внимание при выборе детектора:

  • Перед покупкой искателя необходимо точно определить цель приобретения прибора и планируемые условия его эксплуатации.
  • Рассмотрите все возможные параметры приборов, чтобы решить, какой подходит именно вам. При этом следует учитывать, для какого рода деятельности он приобретается (одноразовая работа, профессиональное применение).
  • Особое внимание обратите на глубину сканирования искателя. Для применения в домашних условиях достаточно среднего показателя в 50—60 мм. Проводка в квартирах и частных домах глубже пяти сантиметров закладывается очень редко.
  • Какой вид сигнализатора больше нравится. Сигнал обнаружения кабеля может быть звуковым или цветовым. Чтобы избежать ошибки, лучше приобретать устройство с двумя типами сигналов. Удобной функцией во многих устройствах является изменение тональности сигнала в зависимости от расстояния прибора по отношению к проводке. Современные детекторы оборудованы жидкокристаллическим дисплеем, у которых на экране отображается вся информация о параметрах поиска.
  • При работе на промышленных предприятиях используются устройства с мощным звуковым сигналом из-за повышенного уровня шума. В квартире будет достаточно прибора с низким показателем уровня громкости.

Помните, что модели известных производителей, несмотря на высокую цену, обладают лучшими характеристиками.

Процедура поиска проводки

При подключении проводов к сети переменного тока вокруг них образуется электрическое поле. Искатели улавливают его и с помощью специального встроенного усилителя преобразовывают в звуковой или световой сигнал.

Включение устройства происходит после нажатия кнопки, находящейся на корпусе. После включения прибора его необходимо откалибровать для получения точных показателей. Оператору требуется только поднести устройство к тому месту, где точно имеется невидимая проводка, остальной процесс калибровки происходит автоматически. Прибор сам настроит необходимую степень магнитной индукции.

После калибровки можно приступать непосредственно к поиску скрытой проводки: медленно, вращательно-поступательными движениями передвигаемся по искомой проводке вдоль стены, по наивысшему уровню звука или более яркому свечению диодной лампочки.

Помните, что калибровка на влажных поверхностях будет неточной, следовательно, и обнаружение трассы провода будет произведено с большой ошибкой.

Модели детекторов

В настоящее время на рынке существует множество моделей детекторов для поиска проводки. Самыми популярными у потребителей являются:

  • LA-1010. Эта модель предназначена для поиска скрытой проводки на сравнительно небольшой глубине. Имеется дополнительная функция в виде лазерной указки и нивелира. Прибор способен находить конструкции из дерева и металла.
  • LA-1014. Более усовершенствованная модель того же производителя. Конструкция прибора универсальная, позволяет определять не только скрытую проводку, но и повреждения кабеля (обрыв, короткое замыкание, перехлёст проводов).
  • S-Line. Эта модель позволяет найти скрытую поводку, а также деревянные, металлические и гипсокартонные конструкции на большой глубине. Применяется при проведении строительных работ. Имеет автоматическую калибровку.
  • TS-72. Простой детектор, преимущественно используемый в бытовых условиях. Обнаруживает проводку под напряжением и в обесточенном состоянии, а также деревянные и металлические конструкции скрытого типа.

Проверка искателя при покупке

При желании купить прибор в торговой сети продавец вам не запретит проверить его работоспособность. Для проведения такой проверки необходимо:

  • Включить детектор и попробовать отыскать им видимую проводку включённых приборов или освещения.
  • Произвести такие же операции, немного отдалившись от искомой сети.
  • Затем произвести поиск ненагруженной сети, причём лучше проделать эти действия на различных расстояниях.
  • Накрыть провод изолирующим средством и повторить проверку.

Если вы проделали все эти операции и результаты проверки совпали с описанием в инструкции по эксплуатации, то у вас в руках качественное устройство.

Помните, что зарубежные устройства изготавливаются по стандартам страны-производителя. Поэтому функции, соответствующие правилам прокладки электрических сетей, могут не совпадать с отечественными требованиями, что может привести к возникновению непредвиденной ошибки.

Благодаря применению детекторов для поиска невидимой проводки, можно значительно снизить опасность для здоровья человека при производстве работ в зоне влияния электрических сетей.

принцип действия и схема, как сделать своими руками

Содержание статьи:

Во время ремонтных работ необходимо определить, где в стене залегает электрический кабель, чтобы не получить удар током при сверлении или не повредить проводку, которая еще может пригодиться. В этом поможет прибор для поиска скрытой проводки. Его можно купить в магазине или собрать своими руками – для этого потребуются минимальные знания электротехники.

Как выбрать детектор скрытой проводки

Многофункциональный детектор скрытой проводки

Детектор электропроводки имеет разные характеристики. Главный показатель – глубина сканирования. Поскольку кабель редко укладывают глубоко, оптимальным показателем будет 5 – 6 см.

Что еще способен делать прибор:

  • определять пустые места в стенах;
  • реагировать на повреждения провода;
  • определять другие материалы кроме металла.

Сигнал или индикация при нахождении проводки может быть цветовым или звуковым. Одновременно устройство показывает, на какой глубине находится кабель. Бывают приборы с двумя разными индикациями, подтверждающими друг друга.

Самым удобным является детектор проводки с жидкокристаллическим дисплеем, но стоить он будут дороже. Если покупать устройство в первый раз, лучше взять дороже. Некоторые мастера привыкают к более простым показаниям, поэтому хорошо по ним ориентируются.

При покупке рекомендуется протестировать детектор и попросить продавца помочь разобраться в особенностях работы. Тестируют в основном глубину залегания кабеля.

Детекторы проводки и металлов – назначение и виды

Поиск скрытой проводки

В панельных и кирпичных домах кабели электропитания закладывают методом штробления и штукатурят стены перед финишной отделкой. Для перепланировки, обустройства дверей на новом месте, при сносе перегородок есть риск повредить укладку, после чего потребуется ее полная замена. Перед началом работ желательно провести поиск, где именно в стене расположен кабель, чтобы обойти его при сверлении и демонтаже стен.

Бывает, что при усадке новостроек стены дают трещину, и проложенные в ней электрические коммуникации повреждаются. Чтобы не разбивать полностью стены, можно купить прибор, который способен обнаружить повреждение в цепи и начать работать в том месте, где это необходимо.

Даже простые действия – сверление отверстий для полки или светильника, установка розетки – требуют предварительной проверки, нет ли поблизости кабеля, который можно повредить сверлом, вдобавок получить удар током.

Детектором проводки в стене также проверяют правильность подключения электросчетчиков, определяют фазовый провод, незаземленные электрические приборы, исправность предохранителей.

Металлодетектор обнаружения скрытой проводки

Существует несколько видов приборов:

  • Реагирующие на статическое электричество. В таких детекторах множество функций, хотя большинство из них может и не пригодиться. Минус их в том, что отключенный от сети питания кабель обнаружен не будет.
  • Приборы электромагнитного действия. Точные устройства, но не определяют кабель с нагрузкой менее 1 киловатта.
  • Металлодетекторы. Кроме проводки способны найти в стенах гвозди и другие металлические предметы. Это может как мешать, так и помогать в работе – зависит от цели. Обесточенный провод, недоступный для первых двух видов, металлодетектор отыщет быстро.

Комбинированные сигнализаторы металла имеют больше функций, поэтому стоят дороже. С их помощью можно обнаружить цветные металлы или очень глубоко заложенную проводку. Дешевые приборы обычно предназначены для какого-либо одного действия.

Характеристики детекторов

Световая индикация на комбинированных устройствах может отличаться цветом в зависимости от найденного провода под напряжением или обесточенного

Каждый прибор для обнаружения скрытой электропроводки имеет свои плюсы и минусы. К примеру, электростатические способны определять местоположение проводов, которые находятся под напряжением, даже если ток по ним не пропускают. Реагируют также на разрывы в цепи. Минусом устройства является чувствительность к электрическим приборам – роутерам, микроволновкам, компьютеру и даже мобильному телефону. Влажные по какой-либо причине стены также являются помехой для работы устройства.

Электромагнитные индикаторы проводки очень точно, до миллиметра определяют ее расположение в стене, но не улавливают маломощные кабели, которыми оснащены осветительные приборы – светильники или люстры. Использовать дешевые устройства в таком случае нельзя, придется покупать дорогой детектор, например, фирмы Bosch, который является лучшим в своем роде.

Металлодетекторы чаще применяют для уточнения данный от других приборов, например, электромагнитного типа, если сигнал слабый из-за недостаточной электрической нагрузки.


Различают профессиональные и бытовые приборы. Профессиональный детектор скрытой проводки со множеством функций и высокой точностью месторасположения кабеля стоит в районе 500 – 600 долларов. Такое устройство имеет несколько одновременных индикаций – цветовую, звуковую, графическую.

По внешнему виду отличают плоские детекторы и в виде цилиндра. Вторые обычно дешевые, но для определения исключительно неглубоко заложенной проводки подойдут. Если хозяин знает, на какую глубину укладывали кабель во время последнего ремонта, достаточно цилиндрового детектора. Если квартира новая и нет сведений об электрической части, лучше обзавестись более функциональным прибором.

Как проверить сигнализатор скрытой проводки

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Проверять прибор необходимо в магазине. На маленьких точках продавцы могут препятствовать тестированию, ссылаясь на отсутствие работающих электрических устройств. Это означает, что детектор может быть некачественный.

Процедура проверки заключается в нескольких этапах:

  1. Включить устройство и поднести его к любой видимой проводке.
  2. Попытаться поймать сигнал от того же кабеля, но на расстоянии, указанном производителем.
  3. Выключить устройство, потребляющее электричество и попробовать обнаружить его без напряжения. Это нужно, если продавец не знает всех функций детектора.
  4. Закрыть прибор каким-либо предметом, чтобы детектор определил его через препятствие.

Если все параметры соответствуют описанным в инструкции, сигнализатор можно покупать.

Процедура поиска скрытой проводки

Использование металлодетектора для поиска проводки в стене

Перед использованием детектора проводки его необходимо настроить (калибровать). Описание и очередность действий указывается в приложенной инструкции. После настройки прибор подносят к тому месту, в котором точно имеется кабель. Если устройство сигнализирует звуком или светом, можно приступать к работе.

Помочь может распространенный способ укладки кабеля – вертикально и горизонтально. Скорее всего, от розетки провод будет идти вверх, а большинство мастеров закладывают провода горизонтально на расстоянии 15 см от пола или потолка.

Поиск должен вестись на сухой поверхности при включенной проводке, иначе погрешности при определении будут большие.

При работе профессионального детектора фирмы Bosch при обнаружении скрытого провода световой индикатор загорается красным цветом, а расположенные графические подвижные метки на жидкокристаллическом экране сходятся к центру, точно обозначая его месторасположение. Ориентируясь по показаниям датчика можно сделать метку карандашом.

Индикатор своими руками

Индикатор скрытой проводки своими руками

Любительский прибор можно изготовить своими руками, имея под рукой несколько вариантов схем и подручные материалы – алюминиевый скотч или медную проволоку в качестве антенны, каркас от цветного маркера или небольшого светильника для корпуса. В схемах используются резисторы или полевые транзисторы.

Более точный прибор, который реагирует только на частоту 50 Гц, можно сделать, используя микроконтроллер. Данный тип сигнализатора будет срабатывать, только если найдет проводку и образующееся над ней магнитное поле. Светодиодная лампа может использоваться в качестве индикатора, также подойдет пьезоизлучатель, который начинает издавать потрескивания.

Собрать в домашних условиях детектор проводки профессионального уровня возможно, но для этого нужны серьезные знания в области электротехники и время.

Как сделать прибор обнаружения проводки своими руками

Схема и внешний вид искателя на операционном усилителе

Чтобы сделать домашний бесконтактный определитель проводки, понадобится:

  • 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
  • светодиод красного цвета;
  • резистор сопротивления 1kOm;
  • медная проволока 0,5 мм изолированная;
  • коннектор с батарейки крона.

Порядок сборки:

  1. Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
  2. Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
  3. Когда схема готова, берется батарейка крона и подсоединяется к коннектору.

Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.

Как показывает пробный тест, любительского прибора вполне хватает, чтобы обнаружить неглубоко лежащую в стене проводку.

Когда тестирование или проверка окончены, схему отсоединяют от батарейки.

Чем заменить индикатор отслеживания проводки

Простой детектор скрытой проводки

Есть множество других способов, с помощью которых определяют места, где проложен провод. Самый простой – визуальный. Если знать, как электрики укладывают кабель, можно заранее предугадать, где он находится. Наиболее вероятное месторасположение – горизонтально полу и потолку на расстоянии 10 – 15 см. Вертикальные провода идут от всех розеток и выключателей вверх.

Принцип работы детектора схож с работой радиоприемника. С его помощью можно обнаружить и саму проводку, и ее разрывы. Разница будет слышна по звуку. Для этого необходимо включить радиоприемник и настроить его на волну передачи. Далее вести близко к стене, на которой предположительно находится проводка. Над ней будет загораться лампочка приемника.

Магнитные волны, исходящие от кабеля под напряжением, можно уловить с помощью приложения на смартфоне. Специальные датчики будут улавливать сигнал и отправлять его на монитор.


Если есть старая магнитола с микрофоном, ее также можно использовать для поиска, но при этом могут быть погрешности до 15 см, поэтому лучше применять сразу несколько способов, чтобы сузить радиус поиска. Микрофон обычно трещит при приближении к проводу. Слуховые аппараты или мультиметры работают подобным образом.

Функциональные особенности сигнализаторов

Детектор Zubr Professional DX-750 способен обнаружить скрытую электропроводку на глубине до 50 мм, а стальную арматуру – до 100 мм

Большинство моделей сигнализаторов выпускаются комбинированными. Они с большой долей вероятности определяют месторасположение кабеля, а также металлических предметов, а также дерева и пластика. Достигается главная цель – прибор подтверждает наличие кабеля под напряжением и его глубину, а также линию расположения до миллиметра.

К основным функциям, которые присущи качественным комбинированным моделям, относятся:

  • Приборы способны работать при температуре от минус 10 до плюс 50 градусов.
  • Определяют полярность в цепях постоянного тока от 6 до 36 В.
  • Улавливают магнитное излучение мощностью более 0,5 МВт на см.
  • Бесконтактные модели определяют переменное напряжение от 70 до 600 В.
  • Бытовые приборы способны обнаружить металлические предметы и кабель, находящиеся на глубине от 2 до 6 см.
  • Определяют целостность сопротивления на участке от 0 до 50 мОм.
  • Передают информацию на экран или в виде звукового, светового индикаторов. В качественных моделях имеется сразу несколько видов индикации.
  • Практически все детекторы работают от пальчиковых батареек.

Производственный брак или подделка известной марки приборов может не соответствовать описанию, например, был проведен сравнительный анализ оригинального устройства марки Bosch и китайского недешевого прибора M120, который позиционировался как полный аналог немецкой марки. В результате тестирования были выявлены существенные недостатки – китайский аналог не справился с поиском в режиме электромагнитного поиска, хотя в режиме металлоискателя зарекомендовал себя хорошо.

Какой прибор лучше – импортный или отечественный

Рейтинг лучших детекторов скрытой проводки

Чтобы определиться с выбором сигнализатора, нужно знать нюансы: каждая страна выпускает приборы, рассчитанные на проводку и правила ее укладки на территории своего государства. Есть риск, что импортное оборудование не будет выдавать достоверную информацию.

Возможен заказ партии оборудования, который сделают специально для российского кабеля и его особенностей. В этом случае лучше будет спросить в магазине, подходит ли прибор для наших электрических сетей или лучше купить отечественный. Не очень хороший вариант – купить прибор за границей. В этом случае он точно окажется непригодным к использованию, а вернуть его не получится.

Качество российских электрических приборов довольно высокое, поэтому их часто используют профессиональные электрики. Есть устройства дешевле – для бытовых нужд, которые также неплохо работают, но требуются предварительные настройки.

Детектор скрытой проводки за 5 минут


Давайте посмотрим процесс изготовления самоделки в видео:

Наверняка многим приходилось забивать гвоздь в стену, чтобы повесить какую, либо картину,а вдруг там окажется проводка? Вот и передо мной встала такая задача, как найти проводку в стене, чтобы её не повредить.

Материалы и инструменты:

Для сборки детектора нам понадобится: три диода маркировкой 2N3904,резистор с сопротивлением 1МОм, резистор с сопротивлением 100 килоом, резистор с сопротивлением 220Ом, любая пластиковая карта, светодиод, выключатель и 10-15 см медной проволоки.

Ну и дополнительно приложу схему детектора.Теперь отгибаем ножку базы назад, ножку эмиттера вперед, а ножку коллектора влево и так делаем на всех трёх транзисторах, это будут наши заготовки.

Затем необходимо спаять между собой эти три транзистора и при этом ножка эмиттера должна быть припаяна к ножке базы следующего транзистора, а проще говоря, каждая правая ножка припаивается к средней ножки другого транзистора. Затем к ножке коллектора каждого транзистора припаиваем по резистору.

После этого добавляем в нашу конструкцию светодиод, как показано на картинке.

Затем к ножке базы нашего первого транзистора необходимо припаять медную проволоку, она у нас будет служить в качестве антенны, должно получиться, что то вроде этого.

После чего берем пластиковую карточку и при помощи горячего клея приклеиваем нашу конструкцию к карточке, также припаиваем выключатель, клеим бокс под батарейки и всё, наша конструкция готова.

Ну а теперь тест. Пример я покажу на стене, где от выключателя идет скрытая проводка вверх.
Пока я веду прибор по линии размещения провода, светодиод горит, но как только отвожу в сторону, он гаснет. Очень полезная вещь для тех, кто не знает как в стене проложен кабель.
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Металлоискатель 3 в 1 Профессиональный детектор скрытой проволоки Детектор деревянного стержня Настенный сканер Бытовой электрический детектор переменного тока TS79 | Промышленные металлоискатели |

Характеристики

Подходит для украшения помещений Может обнаруживать металл, шпильку, провод переменного тока внутри стены При обнаружении металла, дерева или провода переменного тока детектор включает звуковую сигнализацию и показывает аналоговый дисплей. Может обнаруживать STUD в одном и том же объекте Особенности технологии Глубина обнаружения шпильки: дерево 30 * 30 мм: ≤ 18 мм Глубина обнаружения металла: железный стержень Φ25 мм: ≤ 30 мм Глубина обнаружения провода под напряжением переменного тока: 90 ~ 250 В переменного тока ≤50 мм

Описания

[Отбор проб] Поместите детектор на измеряемую поверхность, нажмите кнопку питания на стороне тестера в течение 2 секунд.Нажмите кнопку SELECT для выбора теста STUD / METAL / AC в реальном времени. Снова нажмите кнопку питания, звук «Ди» означает, что сэмпл в порядке. [Операция] После отбора пробы не отпускайте кнопку питания. Двигайтесь вдоль измеряемой поверхности, при обнаружении ШПИЛЬКИ начинает отображаться аналоговая полоса; Когда все панели отобразятся и прозвучат «Диди», отметьте это первое положение, затем отпустите кнопку питания. Поместите детектор на измеряемую поверхность, сделайте повторный отбор и переместите с противоположной стороны в первое отмеченное положение. при обнаружении STUD начинает отображаться аналоговая полоса; Когда все полосы отобразятся и прозвучат «Диди», отметьте это второе положение, затем отпустите кнопку питания.Повторите тест несколько раз, если сигнал тревоги повторяется. Штырь может находиться между первой и второй отмеченными позициями. Держите извещатель подальше от тестового объекта, поверните ручку, пока она не засветится и не загорится. Немного отодвиньтесь, чтобы перестать звучать и сиять. Детектор не будет показывать аналоговую полосу или звук, когда нет STUD. Протестируйте несколько раз, чтобы получить точный результат. Источник питания: одна батарея 9V 6F22 Размер продукта: 155x72x28 мм Вес продукта: около 127 г (без аккумулятора) Стандартные аксессуары: измеритель (без батареи), инструкция по эксплуатации

Введение в принцип

Это датчик разницы плотности.Пока есть изменение плотности внутри обнаруженного объекта (эта толщина объекта составляет не менее 3 см), детектор может определять местоположение области. Даже если есть деревянный каркас, металл или другие предметы с большой разницей в плотности стены, этот извещатель может обнаружить. Чем больше разница в плотности, тем глубже исследуемый район. Идеальное состояние детектора для отбора проб должно быть стенкой с однородной плотностью. Но на самом деле в повседневной жизни нет стены с однородной плотностью, даже возможно, что изменение плотности относительно велико.Это может вызвать ложную тревогу извещателя. Таким образом, пользователи ДОЛЖНЫ неоднократно обнаруживаться в обнаруженной области. Во-первых, начните отбор проб с большого диапазона, который обязательно является однородной областью. Затем постепенно сужайте диапазон обнаружения, пока не будет обнаружена аномалия плотности (STUD). Пользователи НЕ должны отпускать кнопку тестирования в течение всего процесса отбора проб и обнаружения, это ключевой этап операции. Как судить о качестве и чувствительности детектора? Выньте извещатель, переключитесь на функцию STUD.Держите детектор левой рукой, затем измеряйте плотность воздуха перед детектором; после звука Ди-Ди сэмплирование завершается. Удерживая левый большой палец на кнопке, медленно поднесите ладонь правой руки к детектору. В это время вы заметите, что гистограмма постепенно перемещается с двух сторон к центру; детектор также издает предупреждающий звук. Когда отводите ладонь от области обнаружения, детектор возвращается в нормальное состояние. Эту процедуру можно использовать для проверки работоспособности функции STUD в простых условиях.

UI: правильные индикаторы для скрытых элементов – статьи

Вкладки, свернутые меню, формы аккордеона и постоянно популярные элементы наведения, такие как выпадающие мегаменю – с прогрессивным раскрытием. – отличный способ уменьшить визуальный беспорядок, при этом предлагая пользователю множество контента и функций.

Индикаторы триггеров имеют решающее значение для передачи интерактивных функций и скрытого содержимого.

Однако этим скрытым элементам присуща опасность: пользователь может не заметить , что скрытый контент существует! Поэтому правильные индикаторы скрытого содержимого имеют первостепенное значение.В конце концов, если (по мнению пользователя) контента «нет», пользователь может предположить, что на вашем сайте нет этого контента, и вместо этого перейти на конкурирующий сайт.

Считает ли пользователь, что контент можно найти на вашем сайте, будет определяться их предположениями о вашем бренде, а также тем, как вы проектируете скрытые элементы и объекты, используемые для их раскрытия.

Ожидаемое количество пользователей

User Expectancy описывает, предполагает ли пользователь, что скрытый контент может быть найден где-то на вашем сайте, то есть будет ли пользователь активно искать его , потому что контент «должен быть где-то здесь», или он откажется от этого раньше, полагая, что ваш сайт этого не делает » нет содержания?

На сайте электронной коммерции большинство пользователей ожидают найти такой контент, как спецификации продуктов, правила возврата и тарифы на доставку, и поэтому они будут активно искать этот контент, даже если не могут сразу его найти.

Но в том же контенте сайта электронной коммерции, как обзоры пользователей, дополнительные изображения продуктов и видеотур, есть все дополнительные элементы, которые есть только на некоторых сайтах электронной коммерции, поэтому пользователи, незнакомые с сайтом, с гораздо меньшей вероятностью будут их искать. этот контент, если он спрятан.

В конце концов, вы, как дизайнер, имеете ограниченный контроль, над ожиданиями пользователя – это во многом определяется внешними факторами. Предыдущий опыт работы в сети (в основном, на других сайтах, кроме вашего) в сочетании со знанием вашего бренда до посещения пользователем – два основных фактора в этом уравнении.

Теперь, если пользователь не будет активно искать на ваших страницах определенный контент, который вы хотите, чтобы он нашел, то вы должны показать им, что он есть. Вот здесь и пригодятся триггерные индикаторы.

Индикаторы срабатывания

Индикаторы запуска

описывают любые элементы, которые указывают на существование интерактивного объекта, открывающего скрытое содержимое – обычно это ссылка или кнопка, которую вы можете нажать, чтобы открыть набор параметров или развернуть текст. К счастью, это то, что вы, как UI-дизайнер, полностью контролируете.

Давайте рассмотрим пять различных типов триггерных индикаторов, имеющихся в вашем распоряжении.

1) Направление и пространство

Индикаторы, указывающие направление, часто используются для обозначения скрытого содержимого. Индикатор направления тесно связан с ощущением виртуального пространства пользователем, поскольку он описывает мысленную концепцию положения и движения в пространстве.

iTunes использует указатели направления на панели «Радио».

Кроме того, индикатор направления часто также является значком, поэтому любой ярлык в непосредственной близости кажется более интерактивным.

Fox использует указатели поворота в своей основной навигации.

В главном меню навигации

Fox также используются указатели поворота. Первые два пункта меню вызывают мегаменю, которое обозначается маленькими треугольниками, направленными вниз, тогда как последний пункт не показывает никакого скрытого содержимого и, следовательно, не имеет такой индикации.

Это кажется крошечной деталью, и визуально это так, но для концептуального понимания страницы это чрезвычайно важно.

Тесно связаны с указателями направления пространственные указатели.Однако с помощью пространственных индикаторов вы выделяете текущий выбор или положение пользователя и тем самым указываете, что в настоящее время скрыто другое содержимое.

Точки внизу этой карусели – это пространственные индикаторы.

Одним из примеров является индикация текущего положения в карусели, которая показывает вам, где вы находитесь, где вы были и куда вы собираетесь двигаться дальше. Другой распространенный пример пространственного индикатора – это выделение текущей страницы в меню навигации.Полосы прокрутки также попадают в эту категорию.

2) Метафора

С помощью метафоры содержания вы также можете указать дальнейшее содержание. Такой метафорой может быть книга или каталог. Связывая онлайн-контент с метафорой физического объекта (в данном случае книги), контент наследует концептуальные особенности имитируемого объекта. Для книги или журнала это может быть концепция нескольких страниц, которые используются линейно.

Сайт Google «20 вещей» использует книгу как метафору дизайна взаимодействия.

Метафоры могут быть очень эффективным способом определения ожиданий пользователей, но вы должны быть очень осторожны при последовательном принятии характеристик исходного объекта, что в некоторых случаях может ограничивать дизайн и взаимодействия, которые могут быть реализованы.

3) Иконки

Можно использовать

значков, чтобы выделить сам триггер в общем макете страницы, как это делает Macy’s со своей вкладкой «Обзоры» со значками в виде звездочек.

Macy’s использует звездочки на вкладке «Обзоры».

Иконки и другие визуальные элементы привлекают много внимания и могут сделать текстовые триггеры более различимыми. Хотя это, конечно, также рискует потребовать большего внимания, которое должно быть уделено элементу.

4) Градиент затухания

Другой способ указать скрытое содержимое – это не изменение внешнего вида самого триггера, а изменение внешнего вида скрытого содержимого. Это можно сделать с помощью градиентного затухания – техники, используемой как в описаниях продуктов Amazon, так и с классической «Подробнее.. » ссылка (триггер).

Amazon применил градиент затухания к длинному описанию продукта, чтобы привлечь внимание к тому факту, что доступно больше контента.

Подобное исчезновение градиента сообщает пользователю, что доступно больше контента, и помогает привлечь внимание к элементу триггера.

5) Временное отображение

Стратегическое раскрытие контента на ограниченный период времени – еще один способ сообщить пользователю, что доступно больше контента.Например, полное описание продукции может отображаться на короткое время при первой загрузке страницы, а затем быть скрыто с помощью анимации. Это может помочь указать положение триггерного элемента, хотя метод полностью полагается на пользователя, обращающего внимание в нужный момент.

На главной странице Dell изображена вращающаяся карусель.

Другим примером временного отображения является карусель, в которой содержимое вращается само по себе. Это не только позволяет пользователю видеть, что есть больше контента, но также отображает контент полностью для пользователя, хотя у этого есть недостаток, заключающийся в том, что из-за повторяющейся анимации фокус отнимается у других частей страницы.

Реализация триггерных индикаторов на практике

Одного знания этих методов триггерных индикаторов недостаточно. Сколько и в какой степени вам нужно их реализовать, еще более важно, поскольку каждый из них вносит определенное количество шума и беспорядка в общий макет интерфейса.

Поэтому мы предлагаем следующий процесс при реализации триггерных индикаторов на практике:

  1. Определите важность скрытого содержимого. Насколько важно для конверсии страницы / сайта, чтобы пользователь обнаружил этот контент? Это больше для определенного типа пользователей?
  2. Как часто в настоящее время используется скрытый контент? Используйте свою веб-статистику, чтобы определить, какой процент ваших пользователей в настоящее время обнаруживает ваш скрытый контент.
  3. Определите уровень ожидания пользователей от скрытого содержимого. Вы можете использовать такие методы, как сортировка карточек, словесные ассоциации и простые опросы, чтобы получить эту информацию, например Какую информацию / функции вы ожидаете увидеть на странице обувного продукта? Какую информацию / функции вы видели на странице конкретного продукта?
  4. То, что вы обнаружили на трех первых шагах, определяет, нужны ли вам индикаторы триггера, и если да, нужен ли вам индикатор триггера, требующий внимания (например, анимация), или можете ли вы использовать более простые визуально методы (например, градиентное затухание). ).

Для шага №1-3 может быть особенно полезно различать существующих пользователей и посетителей, впервые посещающих сайт, поскольку разница между ними может помочь вам понять заранее определенное ожидание пользователей.

Если на шаге №4 вы установили, что скрытый контент важен для преобразования (№1), но неэффективен при обнаружении (№2) и имеет низкое ожидание пользователя (№3), тогда может быть недостаточно просто изменить внешний вид вашего триггерного элемента (№4).Возможно, тогда контент вообще не должен находиться в скрытом элементе.

Тем не менее, в большинстве случаев прогрессивное раскрытие – отличный способ упростить ваш дизайн без удаления контента – просто убедитесь, что у вас есть правильные индикаторы запуска, которые соответствуют степени ожидания пользователя (или ее отсутствию).

Как обнаружить скрытые камеры – 6 лучших способов (с пошаговым руководством и видео) – блог Reolink

Какой самый простой способ обнаружить скрытые секретные камеры в вашей квартире, доме или гостиничном номере? Как найти скрытые камеры безопасности за зеркалами?

Мы собрали 6 эффективных способов помочь вам обнаружить скрытые камеры наблюдения и подслушивающие устройства, установленные как на открытом воздухе, так и в помещении, включая ваш номер в отеле, ванную комнату, в вашем доме и где бы вы ни находились.

Обновление от 2 апреля 2019 г. : Недавние новости о том, что полиция Южной Кореи обнаружила шпионские камеры-обскуры, установленные в отелях и использованные для тайных съемок 1600 человек, вызвали обеспокоенность общественности по поводу конфиденциальности.

Твит, который недавно стал вирусным среди малазийских пользователей сети, показал, как легко получить скрытые камеры на популярных торговых сайтах.

Вы никогда не узнаете, как можно предположить, что скрытые камеры могут быть идеально замаскированы.

Мы укажем последние новости и вирусный твит в Части 5.

Обновление от 8 апреля 2019 г. : Еще одна важная новость о скрытых камерах. Но на этот раз скрытые камеры были нацелены на родильные отделения больницы, которые должны были быть на 100% частными. Подробности здесь >>

Содержание :

Часть 1. 6 лучших способов обнаружения скрытых камер (видео-версия)

Часть 2. Пошаговое руководство по обнаружению шпионских камер (текстовая версия)

Часть 3. Обзор основных способов обнаружения камер (версия для инфографики)

Часть 4.Часто задаваемые вопросы о скрытых шпионских камерах

Часть 5. Последние новости о скрытых шпионских камерах (продолжайте обновлять)

Часть 1. Проверьте версию видео по 6 лучшим способам обнаружения скрытых камер

Если вы сейчас используете свой смартфон для просмотра этого видео, не беспокойтесь о своих данных! Всего 1-минутное видео!

Подробная транскрипция видео находится в Часть 2 ниже!

Часть 2. Обнаружение скрытых шпионских камер наблюдения – 6 лучших простых и полезных способов для вас

Приведенное ниже пошаговое руководство позволит вам найти скрытые камеры за считанные минуты.Большинство способов абсолютно БЕСПЛАТНЫ! Иногда всего лишь небольшая уловка может сделать шпионским камерам негде спрятаться.

Быстрая навигация
# 1. Тщательно просканируйте окружающую среду
# 2. Выключите свет в комнате
# 3. Используйте свой iPhone или мобильные телефоны Android
# 4. Примените профессиональный детектор или датчик
# 5. Осмотрите зеркала у себя дома
# 6. Используйте фонарик, чтобы найти скрытые камеры

№1. Тщательное сканирование окружающей среды для обнаружения подозрительных скрытых видеокамер

Один из самых простых способов обнаружить скрытые камеры – это внимательно осмотреть окружающую среду.Постепенный поиск может помочь обнаружить «очевидные» скрытые камеры на первом этапе.

Самые распространенные места, где можно найти скрытые камеры В помещении
• Детекторы дыма
• Оборудование для воздушного фильтра
• Книги
• Настенный декор
• Электрические розетки
• Настольные растения
• Ящики для салфеток
• Мягкие плюшевые мишки
• Диванные подушки, стол столешницы и полки
• Ящики для DVD
• Лавовые лампы
• Цифровые ТВ-боксы
• Розетки
• Держатели для фенов
• Настенные часы или будильники
• Крючки для одежды
• Ручки

Наиболее распространенные места для обнаружения скрытых камер и микрофонов на открытом воздухе
• Комнатные растения
• Отверстия в дверях
• Крыша дома
• Дверной звонок за пределами вашего дома

На некоторых объектах могут быть обнаружены подозрительные провода, огни или линзы, являющиеся отличительными чертами скрытых шпионских камер.Если вы обнаружите необычные розетки или адаптеры, немедленно отключите их.

Слушайте, проходя через всю комнату. Некоторые скрытые камеры видеонаблюдения с датчиком движения издают почти неслышный гул во время работы.

№2. Выключите свет в своей комнате, чтобы обнаружить скрытые камеры ночного видения

Вы можете использовать принцип работы камеры наблюдения ночного видения, чтобы найти скрытые камеры в вашей комнате. Большинство скрытых камер безопасности имеют красные или зеленые светодиоды. Светодиоды будут мигать или светиться в условиях низкой освещенности.

В условиях низкой освещенности автоматически включаются светодиоды вокруг объектива камеры, чтобы дополнить освещение для камер и обеспечить четкое изображение в ночном видении.

Чтобы найти скрытые IP-камеры в темноте, выполните следующие действия.

Шаг 1 . Задерните шторы в своей комнате и выключите свет.

Шаг 2 . Проверьте, мигают ли в вашей комнате красные или зеленые светодиоды.

Независимо от того, какие скрытые камеры вы хотите обнаружить, проводные или беспроводные, вы можете использовать этот способ для обнаружения камер видеонаблюдения в вашем автомобиле, в магазинах, в гостиной, спальне, в вашем доме и т. Д.

Совет , который нельзя пропустить: это также простой способ проверить, включена ли камера наблюдения.

№3. Используйте свои мобильные телефоны для обнаружения скрытых камер видеонаблюдения

Как обнаружить скрытые камеры с помощью мобильных телефонов iPhone и Android?

Многие плакаты с Quora спрашивают, могут ли они использовать свои мобильные телефоны для поиска скрытых камер, и отвечают «Ага»!

Есть 2 простых и бесплатных способа найти скрытые камеры с помощью iPhone или смартфонов Android даже без детекторов.

Способ 1. Используйте телефонный звонок, чтобы проверить скрытые камеры и микрофоны

Шаг 1 . Сделайте телефонный звонок с друзьями или семьей.

Шаг 2 . Пройдитесь по своей комнате. Скрытое наблюдение обычно излучает специальную радиочастоту, которая мешает сигналу вашего телефонного звонка.

Если вы заметили помехи сигнала в определенном месте или положении, остановитесь и внимательно проверьте это место, чтобы узнать, есть ли там скрытая камера наблюдения.

Способ 2. Используйте мобильное приложение для поиска скрытых камер и прослушивающих устройств

Шаг 1 . Установите приложение «Обнаружение скрытых камер» на свой iPhone или мобильные телефоны Android. Например, приложение «Детектор скрытых шпионских камер» (.apk) является хорошим вариантом.

Здесь вы можете проверить другие приложения для обнаружения скрытых камер.

Шаг 2 . Запустите приложение на своем мобильном телефоне. Программное обеспечение детектора будет отображать красное свечение, когда ваш смартфон приближается к скрытой камере.Обратите внимание, что он также будет светиться, когда рядом с другими типами оборудования с радиочастотой.

Полезный совет : Когда вы путешествуете и останавливаетесь в гостиничном номере, вы можете взять с собой портативную аккумуляторную камеру безопасности. Вы можете поставить его в своем гостиничном номере, чтобы увидеть, кто вошел в ваш номер без вашего разрешения. С камерой наблюдения, установленной в вашем гостиничном номере, вы также можете следить за своими вещами.

Reolink Аргус 2

Камера Starlight со 100% беспроводным подключением

Аккумуляторная батарея и солнечная энергия; Наружная / внутренняя защита; 1080 Full HD; Звездное ночное видение; 2-стороннее аудио; Просмотр в реальном времени в любое время в любом месте.

№4. Приобретите профессиональный детектор или датчик камеры для обнаружения скрытых камер видеонаблюдения

Профессиональные детекторы радиочастотного сигнала или другие детекторы скрытых камер весьма эффективны для обнаружения скрытых камер видеонаблюдения.

Многие новости сообщают, что люди продолжают находить скрытые камеры в своих домах на Airbnb, сдаваемых в аренду. Если вы отправляетесь в командировку или в отпуск и снимаете дом на Airbnb, вы можете быстро найти скрытые камеры с помощью детектора.

Как обнаружить скрытые камеры с помощью детектора

1.Купите профессиональный детектор на Amazon или в других интернет-магазинах. Цена сильно варьируется, от нескольких баксов до сотен долларов.

2. Включите устройство и проведите осмотр комнаты, чтобы обнаружить скрытые видеокамеры-обскуры.

Обычно детекторы издают звуковой сигнал при обнаружении сигнала, давая вам звуковой сигнал, когда вы приближаетесь к потенциальной камере.

Обратите внимание, что детектор скрытых радиочастотных камер обычно улавливает только определенную частоту. Если скрытые камеры безопасности и другие ошибки используют несколько быстро меняющихся частот, детектор может не обнаруживать наличие скрытых шпионских камер.

Хорошая новость заключается в том, что злоумышленники не будут устанавливать скрытые камеры со сложными частыми сетевыми сигналами, поскольку этот тип скрытых шпионских камер намного дороже.

Рекомендации по лучшим устройствам для обнаружения скрытых камер

Некоторые из читателей оставили свои комментарии к рекомендациям устройств обнаружения скрытых камер.

Таким образом, наша команда провела подробное исследование и поделилась некоторыми эффективными детекторами камер видеонаблюдения, которые эффективны для обнаружения скрытых шпионских камер.

Если вы ищете детектор шпионской камеры для сканирования ваших спален, гостиных и других зон с широким диапазоном действия, особенно в отелях и Airbnb, вы можете использовать устройство, сочетающее в себе радиочастотный сигнал и обнаружение линз.

Вы можете сначала включить обнаружение радиочастотного сигнала детектора скрытой камеры и определить основные позиции или области.

После этого вы можете использовать функцию обнаружения объектива, чтобы обнаружить скрытые камеры.

Детектор шпионской камеры, который сочетает в себе две функции, будет выглядеть так, как показано на изображении ниже.

Популярными брендами, производящими такие профессиональные детекторы контр-наблюдения, являются JMDHKK, Spy Hawk и др.

Этот тип устройств обнаружения шпионских камер часто используется для обнаружения подслушивающих или подслушивающих устройств и камер в гостиничных номерах, спальнях, конфиденциальных переговорных комнатах, раздевалках и т. Д.

Если вы хотите проверить наличие камеры для душа или скрытого микрофона в ванных комнатах или примерочных, вы можете получить небольшой и легкий детектор камеры, как показано ниже.

Популярными компаниями, производящими этот тип световых извещателей камеры, являются Flyeego, KJB Security и др.

Этот тип камер-детекторов подходит для обнаружения подслушивающих устройств в ванных комнатах, примерочных или других небольших помещениях.

Он прост в использовании и довольно мал, поэтому его легко брать с собой.

№ 5. Проверьте зеркала в своей комнате, чтобы определить скрытые шпионские камеры

Не забудьте найти скрытые камеры в зеркалах в туалете, в раздевалках, комнатах для испытаний и т. Д.Как вы, возможно, знаете, какие-то ужасные парни установили скрытую шпионскую камеру на другой стороне зеркала, которое прозрачно, в то время как другая сторона выглядит так же, как обычное зеркало.

Как найти скрытые камеры в зеркале?

Активный плакат попросил помощи на Quora③, чтобы узнать, есть ли скрытые камеры в зеркале в ванной.

Есть полезный совет, который вы можете использовать для обнаружения таких двусторонних зеркал в примерочных, туалетах, ванных комнатах и ​​т. Д.

1.Положите ноготь на зеркало .

2. Обратите внимание на зазор между пальцем и зеркалом .

Если между пальцем и изображением есть зазор, то это настоящее зеркало. Если ваш палец и изображение соприкасаются кончиком к кончику, в зеркале будет скрытая шпионская камера.

Вы также можете использовать этот трюк, чтобы узнать, есть ли в ваших гостиничных номерах скрытые камеры, когда вы путешествуете.

№ 6. Используйте фонарик, чтобы найти скрытые камеры

Самый простой способ обнаружить скрытые камеры – использовать фонарик (лучше всего работает в темноте).

1. Включите фонарик и выключите свет в своей комнате.

2. Проведите фонариком по комнате.

Идите медленно и исследуйте любые подозрительные позиции с разных сторон. Если вы заметили какие-либо отражающие огни от объекта, возможно, там скрытая камера.

Часть 3. Инфографика о 6 лучших способах обнаружения скрытых камер и прослушивающих устройств

Мы также суммируем 6 лучших способов в инфографике ниже (вы можете поделиться с друзьями и семьей).

Что делать, если вы обнаружили у себя скрытые камеры слежения за шпионами

Если вы обнаружите скрытые камеры в своей комнате, выполните следующие действия.

Шаг 1 . Не двигайтесь и не касайтесь скрытых камер. (Полиция собирает отпечатки пальцев, чтобы установить местонахождение преступника.)
Step 2 . Уберите все, что вам нужно, из-под угла обзора камеры.
Шаг 3 . Сделайте снимки камеры для доказательства.
Шаг 4 .Позвоните в полицию или другие органы для расследования дела.

Часть 4. Самые популярные вопросы о том, как найти скрытые камеры и микрофоны

Мы всегда стараемся ответить на как можно больше вопросов по обнаружению скрытых камер.

Если у вас есть другие вопросы или идеи, оставьте их в комментариях ниже! Мы представим ваши идеи в этом посте.

Q 1. Как выглядят скрытые камеры?

A 1 : Скрытые камеры бывают разных размеров и форм, и они могут выглядеть практически как все.Скрытые шпионские камеры могут быть размером с отверстие или брелок, и их часто устанавливают в наши повседневные устройства, такие как детекторы дыма, адаптеры и т. Д.

На рынке есть несколько популярных типов скрытых камер:

• Шпионские камеры на флеш-накопителе USB
• Адаптер переменного тока типа
• Детектор дыма типа
• Радиочасы типа

Q 2. Как работают детекторы скрытых камер?

A 2 : Пользователь Quora④ хотел бы узнать о теории работы детекторов скрытых камер, и мы добавляем этот вопрос сюда.

Большинство детекторов шпионских камер в основном предлагают 2 способа найти скрытые камеры:
• Проверить наличие отражающего света от объектива камеры (например, с помощью фонарика).
• Обнаружение радиопередачи камеры. Обычно детекторы издают звуковой сигнал, когда обнаруживают сигнал, и подают звуковые сигналы.

Q 3. Как быть с моим начальником, родителями и соседями, которые шпионят за мной с помощью скрытых камер?

A 3: Если вы подозреваете, что ваш босс, родители или соседи приставают к вам, вы можете использовать 6 лучших способов найти скрытые камеры.

Сфотографируйте скрытую камеру, если вы ее найдете, и немедленно сообщите об этом в полицию.

Q 4. Законодательство о скрытых камерах

A 4 : Законы содержат строгие законы о конфиденциальности. Ни при каких обстоятельствах никто не должен использовать скрытые камеры для незаконного шпионажа или наблюдения.

Скрытые камеры-шпионы не допускаются в следующие области:
• Туалеты
• Дома других людей
• Гардеробные
• Раздевалки
• Другие области, связанные с личной конфиденциальностью

Законы также требуют, чтобы люди не могли собирать аудиозаписи с:
• Подслушивание
• Удаленная запись
• Другие незаконные методы записи звука

Часть 5.Последние новости о скрытых шпионских камерах (продолжайте обновление)

Здесь вы узнаете самые свежие новости о скрытых камерах. Мы будем продолжать обновлять новости здесь, чтобы вы могли видеть, насколько серьезно это злоупотребление шпионскими камерами.

А,

Самое главное, всегда обращайте внимание на вашу личную жизнь и убирайте посторонние взгляды от вашей личной жизни!

Поделитесь этой записью, чтобы ваши друзья и родственники знали последние новости о скрытых камерах, и получите 6 эффективных способов обнаружения скрытых камер.

Последние новости 1: Около 1600 человек тайно снято на скрытые камеры в мотелях Южной Кореи

По данным полиции Южной Кореи на 20 марта 2019 года, около 1600 человек были тайно засняты скрытыми шпионскими камерами в мотеле, отеле, номерах гостиниц.

4 подозреваемых были пойманы, по делу ведется дополнительное расследование. Вы также можете узнать больше о новостях здесь >>

Видео транслировались в прямом эфире онлайн для просмотра платными покупателями.Это первый случай, когда полиция поймала там, где видео транслировалось в прямом эфире в Интернете.

Полиция Южной Кореи обыскала номера мотеля и гостиниц, чтобы обнаружить скрытые камеры, и обнаружила скрытые камеры внутри розетки гостиницы и стойки для фена.

* Шпионские камеры, обнаруженные полицией Южной Кореи в розетке мотеля (слева) и стойке для фена (справа) .

В Южной Корее серьезная проблема со скрытыми шпионскими камерами. В 2012 году было зарегистрировано 2400 случаев незаконной съёмки, но в 2017 году их число выросло до 6700.

Последние новости 2. В вирусном твите говорится, что скрытые камеры могут появляться в неожиданных формах

Малазийский пользователь сети поделился твитом о том, насколько скрытой может быть шпионская камера. Шпионскую камеру можно даже замаскировать под винтик!

В свете последних новостей из Южной Кореи и этого твита малазийские пользователи сети искали в интернет-магазинах и обнаружили, что эти шпионские камеры очень легко найти на популярных сайтах электронной торговли.

Скрытые камеры могут принимать различные маскировки или формы, например:

  • Винты
  • Фитнес-трекеры
  • Часы настенные
  • Ключи от машины
  • Крючки для одежды
  • Будильники
  • Ручки
  • USB-накопители
  • Вилки для зарядки
  • Внешний аккумулятор

Учитывая тревожный всплеск подобных случаев, вам необходимо проявлять особую бдительность.Будьте осторожны при использовании общественного туалета, гостиницы или гардеробной. И поделитесь здесь 6 лучшими способами, позволяющими большему количеству людей научиться обнаруживать скрытые камеры.

Мы также надеемся, что власти смогут принять меры, чтобы сделать такие шпионские камеры, которые не являются легкодоступными для этих потенциальных вуайеристов или подглядывающих Томов.

Последние новости 3: Около 1800 пациентов, тайно зафиксированных шпионскими камерами в родильных отделениях Калифорнии

Вы не можете себе представить, что в родильных залах больницы скрыты камеры.В местах, которые должны быть самыми уединенными, устанавливаются шпионские камеры.

3 апреля 2019 года CNN сообщила шокирующую новость о том, что около 1800 женщин были тайно зарегистрированы в родильных отделениях Калифорнии.

Лица пациентов и процессы их доставки были полностью и четко записаны.

«Это наиболее серьезное нарушение конфиденциальности», – сказала Эллисон Годдард, адвокат, представляющий более 80 женщин, которые утверждают, что они являются частью жертв.

По словам Эллисон, на видео она может четко видеть все, включая то, как женщин заводили в операционную, как их готовили к операции.И она даже может увидеть рождение ребенка.

Все просто записано предельно четко, и пациенты не могут уединиться!

Еще хуже то, что видео сохранялись на настольных компьютерах, а некоторые без пароля. Другими словами, любой может получить доступ к видео без каких-либо усилий!

Почему больница установила шпионские камеры в 3 частных комнатах?

Согласно больничному документу, установка скрытых камер предназначена для поимки вора.

В файле говорится, что примерно в мае 2012 года наркотики были украдены из медицинских тележек в операционных, поэтому больница установила камеры обнаружения движения на тележках, чтобы поймать тех, кто украл наркотики.

Джон Чихомски, вице-президент Sharp Healthcare по связям с общественностью и коммуникациям, сказал: «Хотя камеры предназначались для записи только человека, находящегося перед тележками для анестезии, извлекающих лекарства, другие люди, включая пациентов и медицинский персонал в операционных, иногда были видимые для камер и записанные.«

Больница – это частная зона. «Существует очень длинный список причин, по которым запись, запись, видеосъемка для чего-либо, кроме медицинских или лечебных целей, должны быть строго запрещены, потому что вы пытаетесь защитить людей, которые не могут защитить себя», – сказал Арт Каплан, руководитель отдела медицинской этики Медицинской школы Нью-Йоркского университета.

И многие люди прокомментировали этот случай: для больницы совершенно неприемлемо устанавливать скрытые камеры в частных палатах, фиксирующие самые тяжелые моменты жизни пациентов.Несомненно, это серьезное нарушение конфиденциальности пациентов.

В настоящее время дело продолжается, и больница не может дать дальнейших комментариев по этому случаю.

Мы продолжим обновлять дело здесь, как только авторизация обновит процесс рассмотрения дела.

Присоединяйтесь к обсуждению

Как обнаружить скрытые камеры в телевизоре или ноутбуке? У вас есть другие простые советы по обнаружению скрытых шпионских камер? Поделитесь с нами своими путями ниже ↓.

Номер ссылки

① Вопросы Quora posters : Как обнаружить скрытые камеры с помощью мобильных телефонов iPhone и Android? Как с помощью мобильного телефона обнаружить скрытые камеры и микрофоны в спальне отеля?

② Ответы.Вопрос плаката Yahoo: Как обнаружить шпионские камеры в моем отеле / ​​номере Airbnb?

③ Вопрос Reddit OP: Как обнаружить скрытую камеру, которая, как я подозреваю, находится в зеркале в ванной на моей работе?

④ Сообщение Quora OP: Как работают детекторы скрытых камер при обнаружении шпионских камер?

Как найти скрытые камеры наблюдения с помощью телефона

Есть ли повод с подозрением относиться к партнеру или работодателю? Чувствуете, что кто-то наблюдает за вами, возможно, скрытой камерой?

Вы могли бы узнать правду, если бы у вас был способ обнаружить наличие скрытой камеры.К счастью, доступны приложения, которые помогут вам найти скрытые камеры наблюдения, используя только ваш смартфон.

Готовы найти эти секретные камеры?

За вами наблюдают

Кто-то наблюдает за тобой.Это неопровержимо в эпоху после Сноудена. Но цифровое наблюдение за электронной почтой и записями телефонных разговоров немного менее проблематично, чем наблюдение за вашими движениями с помощью скрытой камеры наблюдения.

Вряд ли вас никогда не снимали публично.Вас поймали на видеонаблюдении или на расстоянии в репортаже по телевизору.

С годами это стало менее удивительным, так как мы стали больше принимать камеры видеонаблюдения, камеры наблюдения и т. Д.

А как насчет того, что ближе к дому? Вам комфортно с камерами наблюдения в офисе, комнате разработки, ванных комнатах и ​​гардеробных? Или это места, где вы обычно не ожидаете найти камеру, отслеживающую каждое ваше движение?

Если вы не будете предупреждены о таком наблюдении заранее, вы можете обнаружить, что вас записывают, ваши движения и действия отслеживаются, оцениваются и, несомненно, неправильно интерпретируются.

Это вторжение может быть выполнено с использованием камер видеонаблюдения, изготовленных профессионально или изготовленных на заказ.Вы даже можете использовать Raspberry Pi для создания собственной камеры безопасности. Это может быть даже старый смартфон или планшет, предназначенный для скрытого наблюдения.

Смартфоны могут обнаруживать скрытые камеры

Хотя это может показаться чем-то прямо из фильма о Джеймсе Бонде, вы можете использовать свой смартфон для обнаружения скрытых камер, а также других устройств 007.Обычно для этого используются два распространенных метода.

Первый – это использование аппаратного обеспечения смартфона для обнаружения электромагнитных полей.Установив одно приложение, вы можете перемещать свой телефон в зоне, где вы подозреваете, что камера скрыта, и если обнаруживается сильное поле, вы можете быть уверены, что камера скрыта внутри стены или объекта.

Еще один способ использования смартфонов – это обнаружение света, отражающегося от линзы.Хотя этот метод не так надежен, все же стоит иметь такое приложение, хотя бы для поиска мелких предметов, упавших на ковер!

Использование Android или iOS для поиска скрытой камеры

Вы найдете приложения для обеих основных платформ смартфонов, доступные в соответствующих магазинах приложений.Для iPhone лучший вариант – детектор скрытой камеры за $ 4,99,

Скачать : Детектор скрытой камеры для iOS (4 доллара.99)

Между тем пользователям Android стоит подумать о детекторе скрытой камеры.Вы также можете воспользоваться Glint Finder для обнаружения видимых линз.

Помните, что доступны и другие варианты.Например, если у вас есть доступ к инфракрасной камере, она должна обнаружить скрытую камеру, а недорогие устройства, использующие беспроводную сеть, вполне могут появиться в списке ближайших устройств Wi-Fi в вашем доме.

Если вас это особенно беспокоит, вы можете также подумать об оборудовании для обнаружения RF за 130 долларов, способном считывать сигналы, транслируемые традиционными беспроводными камерами, как показано здесь:

Скачать : Детектор скрытой камеры для Android (бесплатно)

Скачать : Glint Finder для Android (бесплатно)

Скачать : Детектор скрытых камер и поиск шпионских камер для Android (бесплатно)

Поиск скрытых камер наблюдения с помощью телефона

Какое бы приложение вы ни выбрали, вы сможете обнаруживать камеры и динамики, возможно, даже скрытые компьютеры.

Обычно они работают одинаково: отображается близость к камере или другому устройству наблюдения, давая вам представление о том, где она находится.

Например, мы использовали детектор скрытой камеры.Готово к использованию, когда вы загружаете приложение, оно светится красным светом, когда смартфон находится в непосредственной близости от камеры.

изображение галерея (2 изображения) Закрыть

Изображение 1 из 2

Изображение 2 из 2

Сканер также будет светиться рядом с другими типами оборудования, поэтому следите за числом, отображаемым в центре экрана.Это будет больше 100 при обнаружении камеры.

Для добавления магии обнаружения камеры в Детектор скрытых камер также есть ИК-режим (ограниченный портретной ориентацией), с помощью которого вы можете найти камеры, которые до сих пор ускользали от вас.

Для этого наведите смартфон на место, где камера может быть скрыта, и найдите ярко-белый диск.На диске указано наличие скрытой камеры.

Эффективное обнаружение камер

Обратите внимание, что при использовании этих приложений вы должны сначала убедиться, что знаете, какая технология используется в комнате.Телевизоры, компьютеры, умные помощники (например, Amazon Echo) и другое оборудование могут создавать помехи.

Однако это также поможет, если вы будете правильно держать телефон.Сначала вы могли подумать, что если держать устройство ровно (например, пульт дистанционного управления), это даст лучшие результаты. На это повлияет расположение датчиков внутри вашего телефона. Немного практики поможет вам получить лучший угол.

Если проблема не исчезла, достаньте телефон из чехла.Некоторые материалы корпуса могут блокировать сигналы от других устройств, а также нарушать собственное поле излучения телефона. Кратковременное извлечение телефона из футляра даст вам более быстрые и точные результаты.

Что делать, если вы нашли скрытую камеру

Все прекрасно, зная, что скрытая камера наблюдения наблюдает за вами, якобы без вашего ведома.Но что с этим делать? Что ж, вы всегда можете передать это вышестоящему инстанции, но в то же время вы можете принять меры для защиты от шпионажа.

Обратите внимание, однако, что проблема в том, что как только вы это сделаете, вы вполне можете предупредить наблюдателя о своей реализации.

Однако, если вы настроены на то, чтобы вас заметили, вам следует использовать такие вещи, как малярный скотч или клейкая замазка, чтобы закрыть объектив, или вести дела за пределами угла обзора камеры.Для камер, которые могут быть скрыты высоко, в лампочках или детекторах дыма, оставаться вне поля зрения может быть сложно.

Между тем, не забывайте, что эти советы предназначены для всех и могут быть использованы против вас.Например, вы можете быть заинтересованы в покупке собственных камер видеонаблюдения и даже использовать скрытые камеры, чтобы проверить свою няню.

Несмотря на то, что важно остерегаться прямых вторжений в вашу конфиденциальность, также не допускайте атак по сторонним каналам на вашем радаре.

7 подземных торрент-сайтов для получения контента без цензуры

Вам нужны специализированные поисковые системы, чтобы найти легальные торренты, закрытые дома, публичные записи и даже НЛО.Войдите в даркнет.

Об авторе Кристиан Коули (Опубликовано 1432 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам.Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения. Автор статьи в журнале Linux Format, Кристиан – мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Больше От Кристиана Коули
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Искатель объектива камеры Stealth

| Искатель объектива скрытой камеры

Когда ваша конфиденциальность подвергается риску из-за любопытных глаз скрытых камер в предположительно безопасных местах, обратитесь к инструменту, который используют профессионалы, – поиску линз скрытой камеры. Раздевалки, конференц-залы, аренда на время отпуска и многие другие места изобилуют возможностями для преступников разместить скрытые камеры по гнусным причинам. Защитите свою личную конфиденциальность или конфиденциальную информацию с помощью простого сканирования комнаты с помощью скрытого средства поиска объектива камеры.

По сравнению с другими детекторами скрытых камер на рынке, Stealth Camera Lens Finder поднимает все функции на ступеньку выше, обеспечивая беспрецедентное спокойствие. Металлический корпус обеспечивает надежность в дороге. Стеклянная линза обеспечивает лучшую четкость, особенно с ИК-фильтром, который покрывает линзу, что практически исключает рассеяние света и ложные срабатывания при поиске.

Сканирование комнаты легко благодаря короткому и дальнему сканированию и простому нажатию кнопки. Просто поверните светодиоды подальше от лица, поднесите видоискатель к глазам и осмотрите комнату.Комната будет выглядеть как поле красного цвета, а любой объектив камеры будет выглядеть как яркий мерцающий белый свет.

Артикул: 218-CAM-DET

В коробке
Детектор
2 батарейки, размер AAA
Отвертка
Ткань для чистки
Руководство


Специальная функция : Популярность среди профессионалов для обнаружения камерой из-за ее высокого качества и точности

Питание : Сменный аккумулятор: 2 AAA

Размеры : 5.5 дюймов x 1,313 дюйма x 0,625 дюйма

Передача : RF-сигнал

Хранилище : н / д

Сервис : Без абонентской платы

Тип объектива: Встроенный стеклянный антибликовый объектив
Обнаруживает практически все скрытые объективы камеры
Обнаруживает камеры независимо от состояния питания
Источник питания: Батарейки AAA в комплекте (2 шт.)
Материал корпуса: дюралюминий (алюминиевый сплав)
Датчик мощности: индикатор разряда батареи
Эффективный рабочий диапазон: 2-10 метров, 6-33 фута ИК-линзы для обнаружения
Регулируемый переключатель интенсивности инфракрасного света
Стеклянная линза, покрытая ИК-фильтром, который практически устраняет рассеяние света и блики от металлических или глянцевых / яркие поверхности для более точных результатов; и меньше ложных срабатываний, чем у других сопоставимых искателей объектива камеры

Настройка Marlin | Прошивка Marlin

  • О Marlin
  • Скачать
  • Настроить
  • Установить
  • Инструменты
    • Bitmap Converter
    • Калибровочный шаблон K-фактора
    • Bugtracker
    • Сообщение об ошибках
    • Справка
    • Справка об ошибках
    • Конфигурация
      • Все документы
      • Конфигурация Marlin
      • Конфигурация лазера / шпинделя
      • Конфигурация зонда
    • Разработка
      • Все документы
      • Платы
      • Стандарты кодирования
      • для Git Скрипты
      • Участие в Marlin
      • Запросы функций
      • Добавление новых шрифтов
      • Языковая система ЖК-дисплея
      • Marlin HAL
      • Макросы и функции Marlin 9011 2
    • Функции
      • Все документы
      • Автоматическое выравнивание станины
      • Унифицированное выравнивание станины
      • Автозапуск
      • EEPROM
      • Отвод микропрограмм
      • Линейное продвижение по дереву Меню компенсации температуры
      • G-код
        • Все документы
        • G0-G1 : линейное перемещение
        • G2-G3 : перемещение по дуге или окружности
        • G4 : Dwell
        • G5 : кубическая шлицевая линия Bézier 9011 901 G6 : Прямое шаговое перемещение
        • G10 : Отвод
        • G11 : Восстановление
        • G12 : Очистка сопла
        • G17-G19 : Плоскости рабочего пространства ЧПУ
        • G20 : Дюймовые единицы
        • G21 : миллиметры
        • G26 : сетка действительна Схема действий
        • G27 : Припарковать инструментальную головку
        • G28 : Auto Home
        • G29 : Выравнивание станины
        • G29 : Выравнивание станины (3-точечное)
        • G29 : Выравнивание станины (линейное)
        • G29 : Выравнивание станины (вручную)
        • G29 : Выравнивание станины (билинейное)
        • G29 : Выравнивание станины (унифицированное)
        • G30 : одиночный Z-зонд
        • G31 : Док Салазки
        • G32 : Отстыковка салазок
        • G33 : Автокалибровка Delta
        • G34 : Автоматическое выравнивание Z-шаговых двигателей
        • G35 : Помощник по проталкиванию
        • G38.2-G38.5 : Цель датчика
        • G42 : Перейти к координатной сетке
        • G53 : Переместить в координаты станка
        • G54-G59.3 : Система координат рабочего пространства
        • G60 : Сохранить текущее Положение
        • G61 : возврат в сохраненное положение
        • G76 : калибровка температуры датчика
        • G80 : отмена текущего режима движения
        • G90 : абсолютное позиционирование
        • G91 : относительное позиционирование
        • G : Установить позицию
        • G425 : Калибровка люфта
        • G800-M800 : Отладка анализатора Gcode
        • M0-M1 : Безусловный останов
        • M3 : Шпиндель CW / Laser On
        • M Шпиндель против часовой стрелки / лазер включен
        • M5 : шпиндель / лазер выключен
        • M7-M9 : регуляторы охлаждающей жидкости
        • 9 0017 M16 : Ожидается проверка принтера
        • M17 : Включение шаговых двигателей
        • M18, M84 : Отключение шаговых двигателей
        • M20 : Список SD-карт
        • M21 : Инициализация SD-карты
        • M22 : Отпустить SD-карта
        • M23 : Выберите файл SD
        • M24 : Начать или возобновить печать SD
        • M25 : Приостановить печать SD
        • M26 : Установить положение SD
        • M27 : Отчет о состоянии печати SD
        • M28 : Начать запись SD
        • M29 : Остановить запись SD
        • M30 : Удалить файл SD
        • M31 : Время печати
        • M32 : Выбрать и запустить
        • M33 : Получить длинный путь
    .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
