Ионный котел отопления – понятие, устройство, установка и обслуживание

24 Марта 2022

Просмотров:  147519

Время чтения:  10 минут

Содержание

Основное понятие

Положительные и отрицательные стороны

Устройство ионных котлов отопления

Как работает

Монтаж

Обслуживание

Модели

Коротко о главном

Электрические котлы часто используются в том случае, когда нет других вариантов отопления. Производители предлагают три варианта подобных устройств, каждый из которых имеет определенные отличия. Выбирая ионный котел отопления, стоит тщательно изучить характеристики устройства и принцип его работы.

Перед выбором ионного котла стоит изучить его особенности

Основное понятие

Ионный котел представляет собой устройство, работа которого основана на образовании переменного тока.

Электричество проходит через пару электродов с разными зарядами, в результате чего образуется тепло. Благодаря данному процессу вода нагревается и распространяется по системе отопления. Второе название подобных агрегатов – электродные.

Подобные устройства появились еще в Советском Союзе, их применяли для отопления в подводных лодках. Спустя некоторое время на их основе стали производиться агрегаты, которые можно применять в жилых помещениях.

Положительные и отрицательные стороны

Ионные котлы выбирают для отопления в частных домах нередко. Данные агрегаты имеют множество преимуществ, по сравнению с иными разновидностями:

• Высокий коэффициент производительности, стремящийся к 95%.
• Окружающая среда и люди не страдают от вредных выделений.
• При сравнительно небольших габаритных размерах отмечается высокая мощность.
• При необходимости легко установить несколько агрегатов, чтобы поднять производительность.
  Допустимо использовать ионный котел в качестве еще одного отопительного источника.
• Благодаря автоматике присутствует возможность очень быстро отмечать изменение температуры.

Ионные котлы отличаются высокой производительностью

• Нет надобности в дымоходе в виду отсутствия продуктов горения.
• Для нагревателя не представляет опасности малый объем теплоносителя внутри.
• Функциональность котла не зависит от скачков и резких изменений напряжения.

Ни одно оборудование не обладает только преимуществами. Ионные котлы не исключение, выделяют некоторые минусы в их применении:

• Для нормальной функциональности не подойдут источники питания с постоянным током – это может стать причиной электролиза теплоносителя.
• Электропроводность воды необходимо постоянно контролировать, при необходимости принимать требуемые меры для улучшения качества.
• Важно сразу предусмотреть качественное заземление, чтобы в будущем избежать возможных проблем.
• Вода, которая была нагрета в одноконтурном агрегате, совершенно не подходит для других нужд.
• Для нормального отопления потребуется установка циркулярного насоса.
• Раз в пару лет придется заменять электроды на новые, потому что они достаточно быстро полностью изнашиваются.

Еще одним недостатком ионного нагревателя считают невозможность самостоятельного ремонта – придется вызывать опытных специалистов. Однако несмотря на отрицательные стороны, ионные установки приобретает немало потребителей.

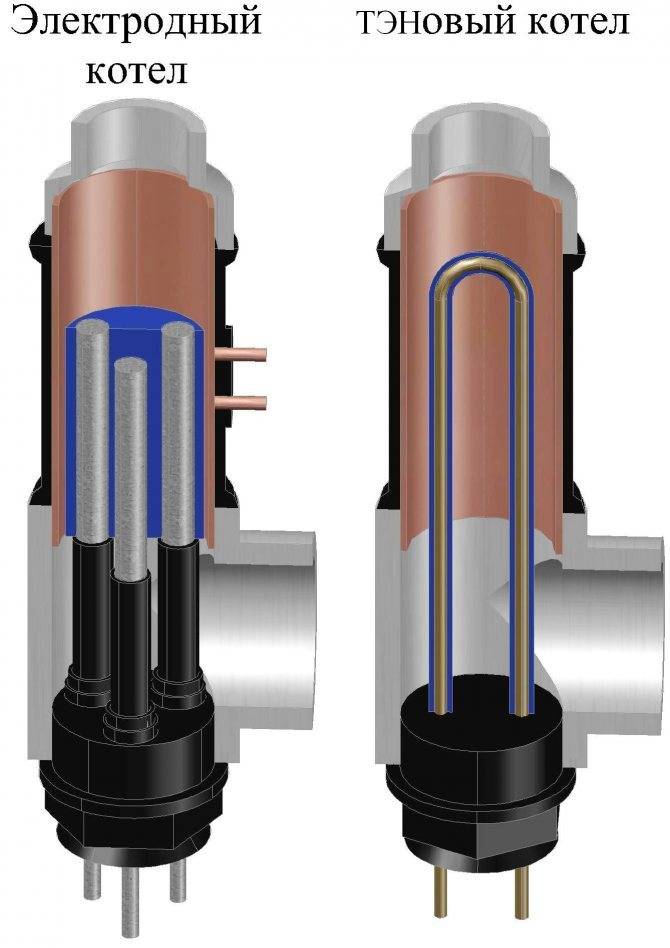

Электродные котлы отличаются от ТЭНовых несколькими характеристиками

Устройство ионных котлов отопления

Несмотря на то, что ионные котлы отопления появились уже давно, конструкция практически не изменилась. Устройство представляет собой вертикальный цилиндр. Внизу находится электрокоммутационный блок, поэтому эта часть немного больше. Также в устройстве присутствует вход и выход для теплоносителя.

Электроды расположены во внутренней части. Если прибор работает на 220 В, элемент один. В котлах, функционирующих на 360 В, присутствует 3 электрода. Для изготовления данных деталей используются специальные сплавы.

Помимо этого, конструкция ионного котла иногда включает другие элементы:

• Блок управления и специальные контроллер для него;
• Защита от низкокачественного напряжения;
• Клеммы, через которые осуществляется питание и заземление;
• Изоляционные прокладки, выполненные из резины.

Благодаря наличию подобных дополнений агрегат будет работать лучше и стабильнее. Некоторые пользователи устанавливают дополнительные GSM-модули, благодаря которым управление котлом легко осуществлять даже удаленно.

Форма у ионных котлов может быть совершенно разная

Ионные котлы отличаются довольно скромными габаритными размерами и массой. Производители предлагают агрегаты с мощностью от 2 до 55 кВт.

Важным элементом является теплоноситель, который обязательно должен соответствовать определенным требованиям, описанным в инструкции к определенной модели ионного котла отопления. Оптимальной температурой разогрева жидкости считается значение в 750С – тогда потребление энергии будет таким, как описано в документах на прибор. В противном случае возможно возникновение двух ситуаций:

• Более низкие показатели – происходит уменьшение потребления электроэнергии и производительность агрегата.
• Более высокие значения – потребление электрической энергии также увеличится, но производительность останется на том же уровне.

Как видно, оба варианта невыгодны, поэтому важно поддерживать требуемые показатели температуры.

Как работает

Принцип функционирования ионного котла отопления довольно простой. Вся работа осуществляется по определенной схеме:

• На оба проводника, помещенных в электролитный раствор, подается напряжение.
• Происходит ионизация жидкости, в результате которой начинается движение ионов в противоположном направлении.

Во время работы происходит быстрая смена полярности электродов

• При этом ток переменный – при постоянном в данной ситуации происходил бы процесс электролиза.
• Полярность электродов очень быстро меняется, молекулы воды постоянно сталкиваются друг с другом, в результате электрическая энергия постепенно превращается в тепловую.
• Итогом является быстрый нагрев теплоносителя и распространение его по системе отопления.

Принцип работы довольно простой. Электродные котлы отличаются очень быстрой работой, нагрев воды осуществляется за короткий срок.

Монтаж

Чтобы ионный котел служил длительное время, рекомендуется соблюдать все правила по его креплению. Для монтажа важно подготовить предохранительный клапан, манометр и автоматический воздухоотвод. Не разрешается крепить ионный котел отопления горизонтально, возможен только вертикальный монтаж.

Установка осуществляется таким образом, чтобы в нижней части располагалась нулевая клемма.

Для качественной работы требуется наличие провода с сечением больше 4 мм2. Монтаж также включает несколько действий:

• Чтобы при необходимости можно было перекрыть подачу теплоносителя (его замена, аварийная ситуация), требуется закрепить специальный шаровой вентиль.

Соблюдение правил при установке позволит избежать проблем в работе

• Циркулярный насос поможет равномерно распределить нагретую жидкость по батареям отопления.
• Чтобы очистить поступающую воду от различных примесей, рекомендовано установить фильтр.
• На обратной трубе закрепляется кран, через который сливается жидкость из системы.
• Убрать лишнюю воду в системе поможет специальный расширительный бак, который также закрепляется в конструкции.
• Установка и использование автоматического модуля позволит использовать агрегат с необходимыми параметрами.

Чтобы ионный электрический котел отопления работал в заданном режиме, требуется соблюдение всех параметров воды. Если агрегат устанавливается на замену другого, важно слить всю воду из системы, а после установки прибора наполнить ее подходящим теплоносителем. Новая жидкость должна соответствовать нескольким требованиям:

• Защищать внутренние части системы от возникновения ржавчины;
• Сохранять высокий уровень теплоемкости, а также отличаться большим диапазоном температур;
• Иметь стабильный химический состав;
• Быть безопасной для людей и окружающей среды;
• Отличаться инертным химическим составом в отношении резиновых прокладок.

Важно соблюдать все условия установки

Для соединения котла с системой отопления применяются трубы из неоцинкованной стали. Через 1,2 метра от прибора можно использовать другой материал для прокладки трубопровода. Стоит учитывать, что, если котел новый, промывку магистрали проводить не нужно – все детали внутри чистые. Если же планируется врезать устройство в уже используемую систему, то необходимо осуществить промывку специальными веществами.

Производители предлагают множество различных средств, позволяющих удалить соли и отложения. Однако специалисты рекомендуют выбирать именно те вещества, которые указаны производителем котла и электродов – тогда окончательный результат будет наиболее положительным.

Важно правильно подобрать батареи к ионному нагревателю. Слишком большие радиаторы требуют большей мощности устройства. Наилучшим вариантом считается соотношение 8 л на 1 кВт (объем котла и его мощность). Рекомендуется выбирать радиаторы из алюминия, причем первичного, а не переплавленного. Чугунные батареи подходят для ионных котлов меньше всего, потому что подвержены большему загрязнению.

Если сменить радиаторы невозможно, то требуется придерживаться определенных правил:

• Соответствие европейским стандартам, указанное в документации.
• Присутствие фильтров для очистки от грубых примесей.
• Обязательный пересчет мощности агрегата, чтобы выбрать наиболее подходящий вариант.

Обслуживание

Ионные котлы отопления ломаются довольно редко. Основное обслуживание заключается в полном контроле количества солей в теплоносителе, а также периодической чистке электродов. В процессе эксплуатации на элементах образуется накипь, которая снижает эффективность и производительность оборудования. Для очистки можно воспользоваться болгаркой с насадкой-щеткой или наждачной бумагой с крупным зерном. Процедуру осуществляют до появления полного блеска.

Стоит также знать, что электрод в процессе работы немного уменьшается в размерах. Происходит подобное в результате воздействия агрессивной среды. Спустя некоторое время данную деталь требуется заменить на новую, главное – сделать это вовремя, чтобы не нарушилась работа всего котла.

Модели

В торговых точках представлены различные варианты ионных электродных котлов. Наиболее популярными считаются

• «Галан» – Россия. Данная фирма предлагает несколько вариантов для 220 В, и 1- для 380 В. Дополнительно необходимо приобрести основной блок управления, автомат защиты и терморегулятор для управления производительностью циркулярного насоса.
• «Stafor_eko» – Латвия. Устройства соответствуют требованиям Европейского союза. Для полного комплекта возможно приобрести фирменные теплоноситель и присадку.
• «Берил» – Россия. Производитель также предлагает несколько вариантов для сети в 220В и 380 В. Отличается простой установкой и техническим обслуживанием. К нему потребуется дополнительно приобретать специальный блок, позволяющий выполнять ступенчатое управление мощностью подогрева воды.
• «Форсаж» – Украина. Котлы оборудованы специальным защитным кожухом, который повышает безопасное использование устройства. Производитель предлагает несколько вариантов с различной мощностью, поэтому легко подобрать подходящий вариант.

Перед покупкой ионного котла стоит внимательно изучить все варианты, провести сравнительный анализ и подобрать тот вариант, который наиболее подходит.

Коротко о главном

Ионный электродный котел отопления – отличный вариант для обогрева любого помещения. Работа подобного устройства отличается простотой. Электродные устройства имеют немало положительных качеств, среди которых выделяется высокая производительность. По этой причине агрегаты довольно популярны среди многих владельцев домов. Установку ионного котла лучше доверить опытному специалисту, как и его обслуживание – периодически потребуется проводить чистку и замену необходимых деталей. Производители предлагают различные варианты подобных устройств, поэтому у каждого потребителя есть шанс выбрать тот отопительный агрегат, который лучше подойдет для его дома.

Расскажите, почему вы выбрали ионный котел отопления? На что вы обращали внимание при выборе?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Установка электродных (ионных) котлов | Server Service

Электродный котел – современный представитель электрического отопительного оборудования. Отличительная черта – отсутствие нагревательного элемента (ТЭНа). Вместо него используется блок с электродами.

Такие агрегаты начали применять для обогрева обычных жителей не так давно. Ранее этими котлами обогревали военные объекты.

Как работает?

Воду в котле подогревают ионы, которые быстро перемещаются между электродами. После включения котла молекулы воды (теплоносителя) распадаются на положительные и отрицательные частицы, те в свою очередь направляются к электродам с соответствующим полюсом. Так образуется тепло, которое перенимает теплоноситель.

В чем особенность?

Вода в ионном котле требует особой подготовки: чтобы получить электрическое сопротивление надлежащей величины, в нее добавляется пищевая соль. Причина кроется в том, что изначально эти котлы рассчитывались на работу с морской водой. Кстати, нагреть дистиллированную воду, используя этот котел не удастся.

Преимущества

• коэффициент полезного действия у электродного котла равен 100%.
• агрегат мощный, компактный и не требует наличия дымохода.
• автоматический контроллер поддерживает температуру на установленном уровне и существенно снижает потребление электроэнергии.
• прибор способен повышать давление в отопительном контуре без постороннего вмешательства.
• птрепады напряжения не останавливают функционирование ионного котла – изменяется исключительно мощность.
• Такой способ обогрева не вредит экологии.

Недостатки

• электродный котел работает только с переменным током. Постоянный ток приводит к электролизу теплоносителя.
• переменное напряжение становится причиной износа электродов, то есть они нуждаются в регулярной замене.
• необходимость контроля постоянства электропроводимости носителя тепла.
• образующаяся на электродах накипь существенно снижает мощность котла.
• рекомендуемая температура котла – не выше 75 градусов.
• электродный котел сильнее (по сравнению с другими видами) подвержен коррозии.

Как устанавливается электродный (ионный) котел

Монтаж электродных котлов подразумевает крепление устройства к стене в вертикальном положении.

В системах открытого типа арматура монтируется вслед за расширительным баком. В закрытых системах установка запорной арматуры проходит на отрезке трубопровода вслед за расширительным баком и перед вводом в котел.

Нужно помнить о безопасности при работе с котельной и обратить пристальное внимание на заземление. Сечение заземляемого медного провода должно составлять от 4 до 6 мм, а сопротивление – не больше 4 Ом. Внизу котла есть нулевая клемма, к которой крепится проводник.

Конечно, лучше всего устанавливать ионный котел в новую систему отопления. Но если такой возможности нет, то нужно как следует промыть контур. Подходящее соотношение воды и спецсредств указывается в техпаспорте котла. Это делается с целью удалить накипь, которая препятствует корректной настройке омического сопротивления.

Еще несколько важных моментов!

Подбирая радиатор для системы с ионным котлом, следует уточнить, сколько он расходует теплоносителя. После того, как определяется количество потребляемых литров у одного радиатора, необходимо подсчитать общее количество литров, опираясь на требуемое количество радиаторов.

Чтобы запустить ионный котел, требуются амперметр или нагрузочные клещи. Но самим ввести в эксплуатацию оборудование не получится. Только специалист знает, до какой степени понизить омическое сопротивление воды, чтобы проводимость жидкости повысилась до подходящего уровня. Помимо прочего, под рукой должны быть приборы для проверки электропроводимости теплоносителя, которая меняется во время работы.

Компания Server Service предлагает услуги по установке электродного котла. Специалисты нашей компании постоянно повышают квалификацию и проходят стажировку на производственных базах. Они имеют в распоряжении необходимые инструменты и расходные материалы. Все это позволяет мастерам выполнять свою работу качественно и в короткие сроки.

Если вам требуется монтаж ионного электрокотла, то звоните нам по телефону в Ташкенте:

+998 (70) 202 01 32

Ионный котел STAFOR 5-10кВт – эффективные системы отопления нового поколения

Экономичный отопительный котел STAFOR В комплект входит все необходимое для эффективной и стабильной работы ионного котла.

​Выбор модели и мощности ионного котла STAFOR зависит от размера отапливаемого помещения. Ниже представлена ​​таблица, по которой можно определить мощность котла и необходимый рабочий ток.

В системе отопления с ионным котлом (калорифером) обязательно использование специального теплоносителя (теплоносителя, теплоносителя) для ионных котлов STATERM EKO E40. Им должна быть заполнена вся система отопления или первичный контур.

Подробнее о теплоносителе (хладагенте) STATERM EKO E40

Таблица соответствия мощностей

1

9 м² 10524

Ионный котел STAFOR power​	Площадь обогрева (высота потолка до 3м и теплопотери 80Вт на 1м²) 90			Рабочий ток по одной фазе (без бытовая техника)	Сумма разрешенных тепловых приборов ккал​	Макс. объем теплоносителя в системе, не более 003
	5 кВт	62,5 м²	50 м²				25 А	1 1 4 4 40 л
6 кВт	75 м²	60 м²	30 А	1 ал.		48 л
7 кВт	87, 5 м²	70 м²	35 А	8,14 ккал	56 л 4 8	8 кВт	100 м²	80 м²	40 А	9,30 ккал	64 л
112,5 м²	90 м²	45 A	10,47 ккал	72 л
10 кВт	100 м²	50 А	11,63 ккал	80 л ​

Комплект включает

Ионный котел (нагреватель) STAFOR 5-10кВт

5 Площадь обогрева 5 003

Панель управления симисторным котлом

Новейшая панель управления симистором со встроенной защитой

Подробнее. ..

Аварийный термостат

Защита от перегрева (отключение при 90⁰C)

Подробнее…

Термостат механический

Регулятор максимальной рабочей температуры теплоносителя

Подробнее…

Термостат-программатор

Недельный программатор комнатной температуры – термостат

Подробнее…

Технические параметры

051

10

не с ЭКО теплопроводностью

4

0 Масса,0 не более 3 51

кг

№ 9005 Параметр 2 9005 0022	Блок	Данные
1.	Номинальное напряжение однофазного переменного тока In	1 В 230 ± 10%
2.	Минимальная частота переменного тока	Гц	50
3.	90 90 Рабочий ток, не более 234 90 51 А	50 (кабель 3*4 мм²)
4.	Номинальная мощность
5.	Прилагаемая рабочая мощность , при температуре +15°С	кВт	5-10
6.	мкС	230
7.	Максимальная температура на выходе из котла 51 °С	90
8	Рабочая температура на выходе из ионного котла	°C	70
9,0000 9,0004 051 Размер, длина/высота/диаметр	мм	115/405/62
10.
5,00
11	Класс защиты от поражения электрическим током	–	I
4 13 04 Степень защиты от влаги	–	IP44

Ионный котел STAFOR 5-10 технический чертеж
