Ионный котел STAFOR 10-20кВт – эффективные отопительные котлы нового поколения

Комплект экономичного ионного котла STAFOR включает в себя всё необходимое для стабильной и эффективной работы котла.

​Выбор модели и мощности ионного котла зависит от величины отапливаемой площади помещения. Ниже приведена таблица по которой возможно определить мощность котла и необходимый рабочий ток.

В системе отопелния обязательно использовать специальный теплоноситель для ионных котлов STATERM EKO E40.

Больше о теплоносителе STATERM EKO E40

Соответствие мощности котла

Мощность ионного котла STAFOR	Отапливаемая площадь (высота потолка до 3m и теплопотери 80W на 1m²)		Необходимый рабочий ток котла на одну фазу (без бытовых и других электроприботов)​ ​​​	Общая мощность тепловых потребителей, kCal	Максимальный объём теплоносителя в системе, не более
	Без подкл. к отоп. системе бойлера	С подкл. к отоп. системе бойлером (до 150 l)
10 kW	125 m²​	100 m²​	17 A	11,63 kCal	120 l
11 kW	137,5 m²​	110 m²​	19 A	12,79 kCal	132 l
12 kW	150 m²​	120 m²​	20 A	13,95 kCal	144 l
13 kW	162,5 m²​	130 m²​	22 A	15,12 kCal	156 l
14 kW	175 m²​	140 m²​	24 A	16,28 kCal	168 l
15 kW	187,5 m²​	150 m²​	25 A	17,44 kCal	180 l
16 kW	200 m²​	160 m²​	27 A	18,60 kCal	192 l
17 kW	212,5 m²​	170 m²​	29 A	19,77 kCal	204 l
18 kW	225 m²​	180 m²​	30 A	20,93 kCal	216 l
19 kW	237,5 m²​	190 m²​	32 A	22,09 kCal	228 l
20 kW	250 m²​	200 m²​	34 A	23,26 kCal	240 l

Комплект состоит из:

Ионный отопительный котёл STAFOR 10-20kW

Отапливаемая площадь до 250m²

Пульт управление ионным котлом

Новейшая тиристорная панель управления

Узнать больше. ..

Аварийный термостат

Защита от перегрева котла

Узнать больше…

Механический термостат

Для настройки максимальной температуры теплоносителя

Узнать больше…

Цыфровой программатор

Недельный термостат-программатор температуры воздуха в помещении

Узнать больше…

Технические параметры

№	Наименование параметра	Ед.	Данные
1.	Номинальное напряжение трехфазного переменного тока	В	400 ± 10%
2.	Минимальная частота переменного тока	Гц	50
3.	Рабочий ток, не более	A	34 (провод 5*6mm²​)
4.	Номинальная мощность	кВт	20
5.	Применяемая рабочая мощность, при температуре +15°C	кВт	10-20
6.	Теплоноситель STATERM EKO E40 проводимостью, не более	µS	330
7.	Максимальная температура, на выходе котла	°C	90
8.	Рабочая температура, на выходе котла	°C	70
9.	Размеры, длина/высота/диаметр	мм	340/160/125
10.	Масса, не более	кг	6,00
11.	Класс защиты от поражения электрическим током	–	I
12.	Степень защиты от влаги	–	IP44

Технический рисунок ионного котла STAFOR 10-20

0.06Mb

Техническая информация о котле STAFOR 10-20

0.12Mb

Технический пасспорт ионного котла STAFOR

0.98Mb

Ионные котлы отопления: технические характеристики

Чаще всего для отопления частного дома используется газовый либо твердотопливный котёл. Если ни один из вариантов не походит, выбирайте ионные котлы отопления. Технические характеристики данного вида котлов вас приятно удивят, ведь это устройство работает благодаря специальному методу подогрева воды в отопительной системе.

Технические характеристики ионного котла

Во время работы ионы воды двигаются в хаосе между анодом и катодом, размещённым внутри котла. Ток, образующийся между ними, помогает ускорить ионы и таким образом подогревает теплоноситель. Катоды и аноды производятся из специального прочного материала, который не подвергается ржавчине.

Корпус делается герметичным во избежание прорыва при неправильном соединении системы. Комплектация отопительного прибора состоит из отопительного элемента, защищающего котёл реле и специального термостата, который позволяет регулировать температуру.

Ионный котёл позволяет установить нескольких замкнутых отопительных систем в одном помещении. Данный нагревательный прибор отличается компактностью и может монтироваться в любом более подходящем для этого месте. КПД у такого котла составляет почти 100 процентов.

Также почитайте: Гидроаккумулятор для отопления, монтаж

Установка катода и анода в системе, позволяют свести потери энергии к нулю. На 20 квадратных метров в час уходит около одного киловатта. Вода в системе при работе котла нагревается значительно быстрее в сравнении с другими видами котлов. Невысокая инертность запуска позволяет прогревать теплоноситель в радиаторах до необходимой отметки за небольшой промежуток времени. К тому же котёл имеет повышенную защиту от скачков электроэнергии. При отсутствии теплоносителя в отопительной системе котёл не выходит из строя.

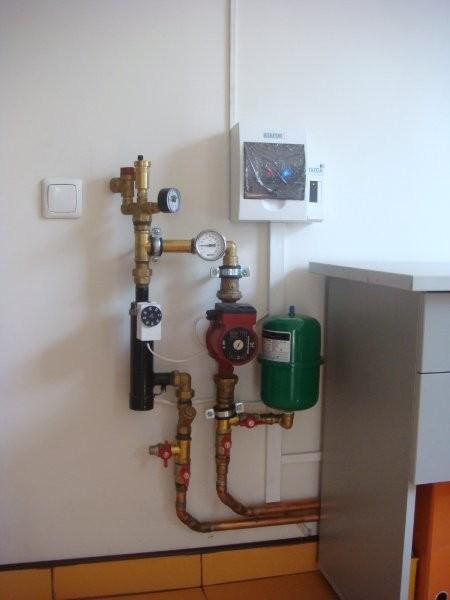

Монтаж ионного котла отопления

Перед покупкой котла нужно высчитать обогреваемую площадь в помещении. Например, можно взять площадь 48 квадратных метров с потолками 2,6 метров и с качественной теплоизоляцией.
Площадь, то есть 48 умножается на высоту от пола до потолка, то есть на 2,6. Из этого делается расчёт, что для прогрева одного метра составит 0,025 киловатт. Для обогрева всего помещения хватит котла с мощностью в 3 киловатта.

1. Для перекрытия теплоносителя на случай выхода из строя системы либо замены теплоносителя монтируется шаровой вентиль.
2. Для равномерного прогона и распределения воды по батареям монтируется циркулирующий насос.
3. Фильтр очищает поступающий теплоноситель в котёл от накипи и ржавчины.
4. На обратной трубе в нижней части монтируется сливной кран для удаления воды из системы.
5. Расширительный бак требуется для забора образующейся лишней воды при её нагреве в системе.
6. Автоматический модуль для включения котла запускает котёл с заданными параметрами.
7. Устанавливается после этого воздухозаборник.

Смотрите видео: Отопление своими руками с электродным котлом ЭОУ

Для работы ионного котла в правильном режиме, вода должна иметь определённую плотность. При замене любого котла на ионный, сперва нужно слить с системы старую воду и залить новую. К тому же в неё добавляется ингибитор. Вода для отопительной системы берётся дистиллированная.

Для подсоединения котла с отопительной системой применяются трубы из стали без обработки оцинковки. После 120 сантиметров от котла трубопровод может вестись из другого материала.

Интересная статья: Насосы для отопления частного дома, как выбрать

Ионный котёл позволяет быстро и качественно прогревать помещение, поэтому читайте внимательно технические характеристики. Ионный котел вы сможете установить своими руками, если правильно проведете расчеты и будете следовать пошаговым инструкциям.

Ионный котел STAFOR 5-10кВт – эффективные системы отопления нового поколения

Экономичный отопительный котел STAFOR В комплект входит все необходимое для эффективной и стабильной работы ионного котла.

​Выбор модели и мощности ионного котла STAFOR зависит от размера отапливаемого помещения. Ниже представлена ​​таблица, по которой можно определить мощность котла и необходимый рабочий ток.

В системе отопления с ионным котлом (калорифером) обязательно использование специального теплоносителя (теплоносителя, теплоносителя) для ионных котлов STATERM EKO E40. Им должна быть заполнена вся система отопления или первичный контур.

Подробнее о теплоносителе (хладагенте) STATERM EKO E40

Power Accordance Table

Ионовой котел Stafor Power	Зона отопления (высота потолка до 3M и тепло. бытовая техника)		Сумма разрешенных тепловых приборов ккал​	Max heat carrier volume in system, not more than
	Without connected sanitary water boiler	With sanitary water boiler (till 150 l)
5 kW	62,5 m²	50 m²	25 A	5,81 kCal	40 l
6 kW	75 m²	60 m²	30 A	6,98 kCal	48 l
7 kW	87, 5 m²	70 m²	35 A	8,14 kCal	56 l
8 kW	100 m²	80 m²	40 A	9,30 kCal	64 l
9 kW	112,5 m²	90 m²	45 A	10,47 kCal	72 l
10 kW	125 m²	100 m²	50 A	11,63 kCal	80 л ​

В комплект входит

Ионный котел (нагреватель) STAFOR 5-10кВт 3-

квт 4 Площадь обогрева

Панель управления симисторным котлом

Новейшая панель управления симистором со встроенной защитой

Подробнее. ..

Аварийный термостат

Защита от перегрева (отключение при 90⁰C)

Подробнее…

Термостат механический

Регулятор максимальной рабочей температуры теплоносителя

Подробнее…

Thermostat-programmer

Weekly room temperature programmer – thermostat

Find out more…

Technical parameters

6.

9000 не теплопроводность0003

№	Parameter	Unit	Данные
1.	. Минимальная частота переменного тока	Гц	50
3.	.0003	50 (cable 3*4mm²)
4.	Nominal power	kW	10
5.	Applied operating power , при температуре +15°С	кВт	5-10
6.	µS	230
7.	The maximum temperature at the outlet of the ion boiler	°C	90
8 .	Рабочая температура на выходе ионового котла	° C
9.	.0003	mm	115/405/62
10.	Weight, not more than	kg	5,00
11 .	Класс защиты от поражения электрическим образом	–	I
12.	0003	–	IP44

Ion boiler STAFOR 5-10 technical drawing

0.06Mb

Ion boiler STAFOR 5-10 technical information

0.13Mb

Ионный котел STAFOR технический паспорт

0.98Mb

Ty-Ion B14A Nu-Calgon

Описание:

Ty-Ion B14A — это однокомпонентный продукт для обработки котлов, который контролирует накипь и коррозию в котлах, а также коррозию линий конденсата в паровых отопительных котлах низкого давления, куда возвращается большая часть конденсата. Ty-Ion B14A не содержит хроматов и содержит цветовой индикатор для визуального определения остатков обработки. Сбалансированная рецептура обеспечивает энергоэффективную работу котельной.

Ty-Ion B14A разработан как простой и удобный в использовании котел с одним барабаном. Он был разработан специально для паровых котлов низкого давления с низкой подпиткой и очень высоким процентом возврата конденсата. Такие котлы обычно используются для отопления и находятся в школах, небольших больницах, домах престарелых и других коммерческих или промышленных объектах.

Размер упаковки	Номер детали	Дополнительная информация
Ведро на 5 галлонов	7519-05

Проезд:

Этот продукт должен использоваться в соответствии со следующими указаниями только специалистами HVACR.

Для надлежащей обработки необходимо сначала заправить котел одним галлоном Ty-Ion B14A на каждые 250 галлонов воды в системе.

Тем не менее, чтобы избежать возможного выброса воды при заполнении бойлера, добавляйте 1/2 галлона (в случае чугунных котлов используйте 1/4 галлона) на каждые 250 галлонов воды. Если мощность неизвестна, обратитесь к приведенной ниже таблице БТЕ/мощность для оценки или рассчитайте объем воды. Дайте котлу поработать от двух недель до одного месяца, прежде чем добавлять остаток продукта. Используйте набор для определения нитритов W003-0 и проверьте уровень нитритов (NaNO2) в котловой воде, чтобы определить количество присутствующего продукта. Постепенно добавляйте достаточное количество продукта, чтобы довести количество нитритов в котле в частях на миллион (мг/л) до 1000. В этот момент цвет воды в системе в смотровом стекле должен соответствовать цветовому стандарту компаратора B14A, который можно приобрести у оптового продавца Nu-Calgon. , Inc. Пожалуйста, обратите внимание, что добавление продукта для достижения 1000 частей на миллион должно производиться в течение нескольких недель, чтобы избежать возможного скачка.
