Самодельный измельчитель веток: описание и преимущества устройства

Обрезка старых и засохших веток на деревьях и кустарниках – важное мероприятие по уходу за садом. При скоплении большого количества хвороста, его хочется использовать для дела. Самый практичный способ – отправить на компостирование. Для ускорения этого процесса можно воспользоваться самодельным измельчителем.

Содержание:

Измельчитель веток: описание и назначение в садоводстве

Конструкция измельчителя простая. Основные составляющие измельчителя: мотор, рабочий вал с ножами, металлическая рама, короб, защитный кожух. Рабочий вал – это основной рабочий элемент, который измельчает ветки. У этого режущего вала диаметр резьбы составляет 20 мм.

На блоке расположены дисковые пилы с зубьями. Между ними имеется зазор, который предотвращает стык зубьев друг с другом. Чтобы привести вал режущего блока в движение, нужен мотор. Мощность электродвигателя должна составлять около 2,5 кВт, что позволит измельчить толстые ветки, диаметр которых около 5 см. При большей мощности устройство может обрабатывать и более толстые ветки.

С помощью ременной передачи можно установить необходимую скорость вращения. Чтобы осуществлялась подача веток к рабочему валу, необходим приемный короб. Для закрытия вращающих и режущих элементов понадобится защитный кожух. Он может быть изготовлен из легкого металла. Все элементы конструкции монтируются на металлическую раму.

Принцип действия устройства имеет сходство с мясорубкой: ветки или другие отходы измельчаются до щепок или опилок.

Преимущества конструкции

Такое устройство в хозяйстве позволяет не только измельчить ветки, но и любые отходы: ботву, стебли подсолнуха и т.д. Хозяину нет необходимости сжигать древесные отходы.

С помощью измельчителя происходит дробление веток на мелкие кусочки – опилки, щепку, стружку. Данный садовый инструмент на дачном участке позволяет получить мульчу для почвы или использовать измельченные остатки для отопления дома. Кроме этого, их можно закладывать в компостные ямы и в конечном счете получить удобрение.

Из достоинств данного устройства можно выделить:

  • Высокая производительность
  • Простота монтажа
  • Переработка материалов различного диаметра
  • Долгий срок службы пил
  • Простое обслуживание
  • Измельчение твердых пород древесины

Стоимость такого устройства довольно высокая и позволить себе может не каждый садовод. В этом случае можно соорудить измельчитель своими руками. Это трудоемкая работа и без столярных навыков здесь не обойтись.

Необходимые материалы и инструменты

Сделать измельчитель веток своими руками можно самостоятельно. Для этого следует нарисовать схему и чертеж будущей конструкции, приобрести необходимые инструменты и материалы и можно приступать к работе. Для сбора рамы понадобятся следующие материалы:

  • Круглые трубы (диаметр 32-48 мм)
  • Два уголка (по 35 мм)
  • Профильная труба (40×40 мм)
  • Одинарный уголок (ширина 50-63 мм)
  • Швеллер (№ 6.5-10)
  • Дисковые пилы (25 штук, наружный диаметр 180 мм, а внутренний – 20 мм. )
  • Проставочные шайбы (диаметр 20 мм)
  • Подшипники
  • Шкифы (2 штуки)

Также для сбора конструкции понадобится стальной круг (диаметр 40-50 см), лист из оцинкованной стали на кожух, болты, гайки, винты для крепления. Следует не забыть приобрести приводной ремень.

Необходимые инструменты для работы:

  • Сварочный аппарат
  • Ножницы по металлу
  • Болгарка
  • Ключи и отвертки
  • Щетка по металлу

Двигатель можно выбирать бензиновый или электрический. Первый вид двигателя позволяет обрабатывать крупные по размеру отходы. К тому же он очень мобилен. Второй вариант более легкий, но привязан к электричеству. Двигатель следует выбирать мощностью около 4кВт. Когда все материалы и инструменты подготовлены, можно приступать к сборке измельчителя.

Пошаговая инструкция: основные этапы работ

Изготовление измельчителя состоит из нескольких этапов.

Сборка рамы. Взять профильную трубу и с помощью болгарки нарезать составляющие будущей рамы – 4 элемента длиной 40 см и 2 элемента длиной 80 см. Короткие части сварить между двумя длинными под углом 90 градусов. При этом две поперечные части должны размещаться на таком расстояние, чтобы барабан надежно был установлен.

Сооружение приемного бункера. Эта конструкция должна быть прочной. Для изготовления используют оцинкованную сталь. Вырезать 4 заготовки в форме трапеции и сварить между собой. В нижней части короба сделать загибы на 4-5 см для крепежа. Важно не забыть сделать отверстия для крепления.

Монтаж должен осуществляться таким образом, чтобы короб можно было снять для очистки крупных древесных остатков, заточки ножей или чистки механизма. Это важное условие, которое следует соблюдать при сооружении приемного бункера, чтобы облегчить чистку конструкции.

Изготовление измельчителя. На шпильку с резьбой М20 нанизывают дисковые пилы, размещая между ними шайбы. Вращение дисковых пил будет осуществляться с помощью подшипников от промежуточного вала ВАЗа. С двух сторон пилы зажать гайками.

Далее приваривается крепеж для подшипников на поперечинах рамы. Подшипники надеть на шпильку и закрепить, а затем установить пилы на каркасе и также закрепить. На режущий блок для защиты надеть металлический кожух.

Установка мотора. Крепление электродвигателя будет выполняться с помощью болтов к удлиненным отверстиям рамы. Для устройства механизма натяжения на двух концах уголка просверлить отверстия, соразмерные болтам. Натяжные болты ввести в прорези и прикрепить.

От затягивания или ослабления гаек на болтах зависит натяжение ремня. На заключительном этапе на выступающих концах мотора и валов закрепить шкифы. Процесс создания измельчителя веток не сложный, если вы обладаете минимальными навыками плотничных и столярных работ и следуете чертежу.

Видео о том, как работает самодельній измельчитель:

Измельчитель веток и древесины своими руками.

Самодельный измельчитель травы Переработка веток деревьев своими руками

Все владельцы садовых участков, или люди, проживающие в частном секторе – сталкиваются с проблемой утилизации сухих обрезков веток деревьев и кустарников.

Каждый год увеличивается куча хвороста, портя вид участка и создавая пожарную опасность. Как правильно избавиться от старых сухих веток?

  1. Воспользоваться услугами компании по вывозу и переработке мусора. Эффективно, но дорого. Вы добровольно отдаете в чужие руки материал, и платите за это деньги;
  2. Сжигать кучу сухих обрезков прямо на участке. Совершенно бесплатно, если не считать возможной уплаты штрафа. Но при этом вы вдыхаете удушливый дым, и создаете неудобства соседям. Не говоря уже об опасности возгорания построек на участке. Место, над которым полыхал костер – остается неплодородным в течение нескольких лет;
  3. Перерабатывать обрезки в компост для последующего удобрения ваших зеленых насаждений. Способ идеальный, однако, целые ветви перегнивают в компост достаточно долго.
    Процесс ускорится, если их перемолоть в щепу. Для этого существует специальное приспособление – садовый измельчитель для веток.

Принцип его действия простой – внутри механизма вращается фреза, перемалывающая ветки в однородную массу.

Привод может быть ручным, механическим (с использованием двигателя внутреннего сгорания), или электрическим. Последний вариант наиболее популярен, за счет простоты конструкции.

Эти приспособления повсеместно встречаются в продаже, однако можно изготовить измельчитель веток своими руками. Разумеется, конструкция получится не совсем бесплатной. Некоторые компоненты придется приобретать.

Как сделать садовый электрический измельчитель веток своими руками

Что необходимо для изготовления:

  • Электродвигатель мощностью порядка 1-2 кВт;
  • Дисковые пилы диаметром 100-200 мм в количестве 10-15 штук или фреза с крупными зубьями;
  • Стальной круг или готовая ось. Диаметр должен соответствовать посадочному гнезду дисковых пил;
  • Набор шайб толщиной 5-7 мм для разделения дисков. Внутренний диаметр должен соответствовать толщине оси. Количество по числу дисковых пил;
  • Ремень со шкивами для передачи крутящего момента от двигателя. Подойдет от отечественного автопрома;
  • Швеллер или уголок для станины;
  • Стальной лист толщиной 3-5 мм для рабочего бункера;
  • Стальной лист 2-3 мм для направляющего раструба;
  • Пара колес от садовой тележки, если самодельный измельчитель веток предполагается перемещать с места на место;
  • Сварочный аппарат, болгарка, дрель, набор крепежных элементов.

Как сделать измельчитель веток на основе дисковых пил?

Приобретаем 10-15 полотен, желательно с насадками на зубья из твердой стали. Подбираем или изготавливаем набор стальных шайб-прокладок для разделения дисков на валу.

Расстояние между пилами должно быть порядка 10 мм. Если сделать больше – будут застревать мелкие ветки, если меньше – ширина рабочей области уменьшится.

Насаживаем пакет из дисков с шайбами на вал. Его можно выточить на токарном станке, или воспользоваться подходящим от старой автомобильной коробки передач.

Важно! Зубья у дисковых пил не должны располагаться по одной линии. Их можно расположить со смещением, а лучше – в хаотичном порядке. В этом случае нагрузка на вал, и соответственно двигатель будет ниже, продлевая ресурс конструкции.

Из швеллера или уголка свариваем прочную раму. Снизу устанавливаем фундамент для электродвигателя. Обязательно предусматриваем возможность перемещения двигателя для регулирования натяжения приводного ремня.

Загородная усадьба, дача или частный дом редко бывают без огорода или сада на участке. Но для того чтобы приусадебный участок был удобной площадкой для семейного отдыха, чтобы владельцу было проще проявить свои таланты дизайнера, на участке должен быть порядок. А для того чтобы хозяину было проще ухаживать за растениями, ему пригодится измельчитель веток своими руками сделанный из подручных материалов (некоторые конечно придется поискать).

С помощью этого устройства гораздо легче поддерживать чистоту в саду или на лужайке с клумбами. Ведь там, где есть растения, регулярно появляется молодая поросль деревьев, дикорастущий кустарник или бурьян и все это требует уничтожения.

Измельчитель дает двойной выигрыш своему хозяину: с одной стороны, ему нет нужды разводить костры для сжигания веток и ботвы, а с другой – с помощью такого механизма любые отходы после уборки урожая (стебли подсолнуха или кукурузы, ботва от помидоров или перца) или обрезки деревьев перерабатываются в стружку, щепку. Такой результат измельчения можно использовать для твердотопливных котлов или как материал для компоста.

В общем, измельчитель – вещь полезная, но заводской механизм очень дорог и доступен далеко не всем, поэтому в данной статье будет рассказано, как сделать такое устройство самостоятельно. Придумывать что-то новое нет необходимости. Нужно просто повторить стандартную конструкцию заводского аппарата для измельчения веток, но использовать те материалы, которые доступны.

Теоретически, если делать измельчитель веток своими руками, то вам понадобится изготовить массивный диск с ножами, который устанавливается в прочный корпус и мощный привод для вращения измельчающего диска. К счастью, необходимые материалы вполне реально найти, посетив несколько ближайших пунктов сбора металлолома.

Главная деталь и первое, что потребуется изготовить при самостоятельном изготовлении данного аппарата, это массивный диск. Это круг, диаметром примерно сантиметров 30, из толстой (не мене 16 миллиметров) стали. Данный диск является основой для крепления ножей, а также маховиком, набирающим инерцию и не позволяющим остановиться работе измельчителя из-за твердых сучков или веток.

Можно поискать старое колесо или фрагмент большой муфты. Если не найдете подходящую готовую деталь стоит попробовать заказать, чтобы вам вырезали круг из листа металла толщиной полтора-два сантиметра, если, конечно, вам есть куда обратиться. В центре круга делают отверстие и паз под шпонку. По краям диска симметрично делают прорези, через которые будет проходить стружка. Прорезей нужно столько, сколько вы будете устанавливать ножей.

Там, где будут ножи, в диске сверлят отверстия для крепления. Крепят ножи к маховику болтами под шестигранник с потайной головкой. Эти болты легче удержать, когда затягивается гайка. К тому же такие болты предпочтительнее, так как у обычных болтов с прорезями под крестовую или прямую головку, пазы быстро разрушаются вследствие износа от перерабатываемого материала.

С противоположной от ножей стороны к маховику приваривают радиальные планки, которые будут выталкивать стружку при вращении диска.

Корпус установки делают из стали листовой, толщиной не меньше пяти миллиметров, из такого проката вырезают две детали полностью одинаковые. По форме они напоминаю большой круг, примерно на 5 сантиметров большего диаметра, чем сам маховик и наложенный на него прямоугольник. Для узкой стенки корпуса изгибают полосу металла, повторяющую сечение боковины, естественно, радиус изгиба стенки должен позволять свободно вращаться маховику.

Для сборки корпуса вам понадобиться сварочный аппарат. Сначала полоску боковой стенки немного прихватите к нижней стороне корпуса и проверьте правильность зазоров между стенкой и маховиком.

После этого можно прихватить бочонки к боковой стенке снаружи и к нижней стенке и проварить тщательно вся конструкцию.

В бочонках для крепления верхней пластины либо делают отверстия с резьбой под болты, либо сверлят насквозь и крепят стенку с помощью длинных шпилек. Для этого в крышке сверлят отверстия совпадающие с приваренными к корпусу бочонками. И в крышке и в нижней пластине сверлят в центре отверстия под вал, который будет приводить в движение диск с ножами.

Кроме этого в нижней пластине-стенке сверлят отверстия, предназначенные для крепления на стенке опорного подшипника. Теперь в верхней пластине необходимо вырезать отверстие для приема веток и другого материала. Это отверстие и его стенки делают так, чтобы все подавалось внутрь под углом к диску с ножами. Тогда вращающийся маховик при работе будет затягивать ветки и другие отходы.

Если хотите, можете покрасить детали и приступайте к сборке корпуса. Не забудьте, что под маховиком должен быть установлен подшипник и во время работы измельчителя на этот подшипник будет приходиться весьма большая нагрузка. Высота этого подшипника должна быть больше, чем лощина планок, приваренных к нижней части диска-маховика.

Сам корпус устанавливают на сваренную из стального уголка раму (а чтобы удобно перемещать, на колесном шасси). Рама должна быть прочной, надежно удерживать сам корпус механизма и его двигатель. Учитывайте, что для работы этого механизма потребуется мощный двигатель, способный раскрутить тяжелый маховик. После установки ременной передачи на вал маховика, ваш личный самодельный аппарат для измельчения веток готов к работе.

Измельчитель веток своими руками видео

Таким образом, вы убедились, что изготовить измельчитель веток своими руками вполне реально в домашних условиях, если у вас есть инструменты и доступ к электросварке.

Потратив некоторое время на работу, вы получите агрегат, очень полезный для любого дачника или хозяина загородного дома.

Растительные отходы в виде веток и травы неизбежные спутники садового участка. Сжигать или терпеливо ждать, когда из отходов получится компост, непрактично. Гораздо эффективней собрать садовый измельчитель своими руками. Полученное сырье пригодится в качестве топлива для котла или удобрения почвы. Ознакомившись с принципом работы и видами механизма для переработки отходов, подобрать подходящую конструкцию для самостоятельного изготовления будет легче.

Устройство и принцип работы садового измельчителя

Садовые измельчители существенно облегчают процесс ухода за участком. При описании механизма, помимо привычного названия, встречаются еще и синонимы – чиппер или шредер. Они обладают достаточно простой конструкцией. Основные составляющие механизма:

  • рабочий вал, оснащенный ножами;
  • мотор;
  • приемный короб;
  • металлическая рама с защитным кожухом;
  • в отдельных моделях предусмотрен бункер для измельченной органики;
  • сито, регулирующее фракцию щепы;
  • проталкиватель.

Помимо основных элементов, существует множество других мелких деталей. Для удобного перемещения вся конструкция базируется на двухколесной основе. Принцип работы садового измельчителя заключается в следующем:

  • Цепь или ремень служат передаточным звеном для движения вала за счет вращения мотора.
  • В этот момент ветви или другие отходы подаются в приемный короб.
  • Ножи рабочего вала измельчают внесенный растительный материал.

Полученное сырье можно отправлять на компост. Работа измельчителя садового сродни действию мясорубки.

Замечание! Переработка отходов, особенно твердых, проводится с мерами предосторожности. Кожаные перчатки и очки – обязательные средства индивидуальной защиты.

Виды шредеров

Прежде чем создавать самодельный садовый измельчитель, необходимо определиться с видом загружаемых отходов. От этого зависит его конструкция и рабочие характеристики. Классификация садовых измельчителей проводится по трем параметрам: типу привода, его мощности, виду режущей конструкции.

Режущий механизм

Шредеры, изготовленные на производстве, обладают следующими режущими системами:

  • Ножевыми (рис 4). Представляют универсальный вариант.

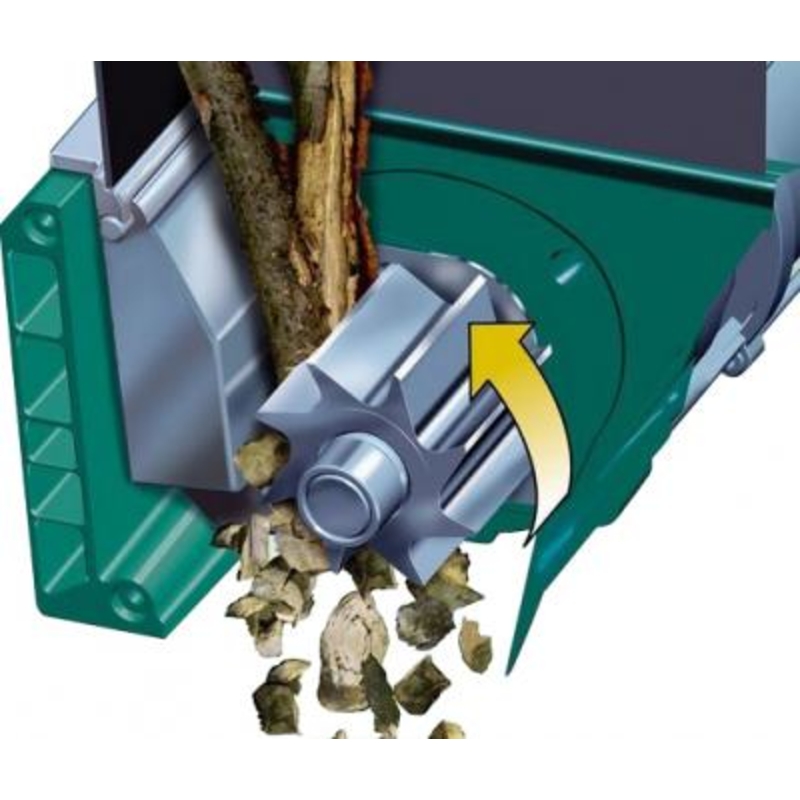

  • Фрезерными (рис 2). Перерабатывают твердую растительную органику.
  • Вращающимися турбинами для утилизации толстых ветвей (рис 3).
  • Валковыми. Предназначаются для кустов и ветвей деревьев.
  • Молотковыми (рис.1). Способны перемолоть тонкие ветки.
  • Измельчитель травы вместо ножей оснащен леской.

На рынке представлены и другие конструкции измельчителей. При желании собрать шредер садовый электрический своими руками, останавливаются на моделях с ножевой режущей системой или состоящей из наборных дисковых пил.

Тип привода

Садовый измельчитель веток оснащается бензиновым или электрическим двигателем, каждый вариант обладает преимуществами и негативными моментами. Чиппер, работающий на бензине, легче справляется с переработкой крупных веток. Для него характерна мобильность и независимость от удаленности источника питания. Но некоторые конструкции нуждаются в подключении к сельхозтехнике в виде мотоблока или трактора.

Электрический измельчитель веток садовый обладает меньшим весом, менее громоздкий и легче в эксплуатации. Недочеты – привязка к энергоресурсу и меньшая мощность. В зависимости от планируемых размеров органики, предназначенной для переработки, подбирают следующие двигатели:

  • При низкой интенсивности работ с ветками до 20 мм в диаметре достаточно мощности в 1,5 кВт.
  • Небольшой участок, где потребуется перерабатывать ветки толщиной до 40 мм, лучше оснастить измельчителем мощностью 3-4 кВт.
  • Для крупных хозяйств, где часто возникает необходимость утилизировать ветки до 100-150 мм толщины, лучше сделать шредер с двигателем в 6 кВт.

Совет! При разносторонних садовых работах предпочтительно сделать шредер с двигателем 4 кВт. Для бензиновых моделей подойдет ДВС, мощность которого составляет 5-6 л.с.

Очередная особенность конструкции садовых шредеров – тип привода. Это функцию выполняет ремень, цепь или фиксация ножей осуществляется непосредственно к валу мотора.

Материалы и чертежи для создания собственного чиппера

Для самостоятельного изготовления садового измельчителя, где в качестве режущего механизма используются дисковые пилы, потребуется:

  • Электромотор мощностью до 2 кВт.
  • Фреза, обладающая крупными зубьями, или 10-15 шт. дисковых пил Ø 10-20 см.
  • Ось с подходящим для дисковых пил диаметром.
  • Разделение дисков в садовом измельчителе осуществляется шайбами толщиной 5-7 мм. Их внутреннее отверстие подбирается в зависимости от диаметра оси, а численность соответствует комплекту дисков.
  • Функцию привода выполняет ремень со шкивами.
  • Для станины подготавливается уголок.
  • Стальные листы для приемного короба и направляющего раструба 5 и 3 мм соответственно.
  • Два колеса для мобильности садового измельчителя.
  • Дрель, болгарка, сварочный аппарат и набор крепежных деталей.

Существует множество конструкций садовых шредеров, например, измельчитель травы имеет отличия от приспособления для утилизации веток. Предлагаем на выбор чертежи садовых измельчителей:

Молотковый

Для дисковых пил

Для травы

Как смастерить измельчитель веток

Рассмотрим поэтапно, как сделать садовый измельчитель своими руками:

  • Комплект из дисковых пил и шайб поочередно насаживается на вал. Его вытачивают на токарном станке или применяют деталь от коробки передач старого авто.
  • Промежуток между дисками составляет порядка 10 мм. При меньшем зазоре ширина рабочей области сузится, больший промежуток спровоцирует заклинивание мелких веток.

    Внимание! Дисковые пилы фиксируются таким образом, чтобы зубья не располагались на одной черте. Их устанавливают со смещением или хаотично. При таком крепление нагрузка на вал и электродвигатель снижается, увеличивая ресурс садового измельчителя.

  • Уголок или швеллер служит основой прочной рамы.
  • Под местом монтажа электродвигателя оборудуется фундамент. Опора должна предусматривать перемещение двигателя с целью регулировки натяжения привода.
  • Далее формируются постаменты для подшипников, здесь важно не допустить перекосов. Ось вала и электромотора должны находиться в параллельных плоскостях.
  • Следующий этап создания садового измельчителя – формирование рабочего бункера. Емкость должна обладать достаточной прочностью, чтобы выдержать механическое воздействие разлетающихся частей веток. Пристального внимания заслуживает опорная пластина, в которую упирается при дроблении древесина.
  • Если сделанный бункер обладает возможностью регулировки относительно режущих деталей, размер измельченной щепы может варьироваться. Например, в качестве топлива необходимы более крупные фрагменты, для компоста – мельче.

Для подачи веток требуется сделать раструб, глубина которого превышает длину рук. Он выполняет две функции:

  • позволяет направлять древесину в садовый измельчитель под оптимально удобным углом в 90 о;
  • эффективно защищает руки от повреждений.

Направлять древесные отходы к месту измельчения следует специальной доской, не стоит делать это своими руками.

Совет! Ветки фруктовых деревьев перерабатываются в садовом измельчителе отдельно от остального древесного мусора. Полученная щепа идеальное топливо для коптильни. Также не стоит смешивать древесину, предназначенную в качестве материала для копчения, с косточковых и семечковых сортов деревьев.

Измельчитель травы

Если работа на садовом участке не предполагает утилизацию толстых веток, а основные отходы составляет мягкая растительность, следует рассмотреть вариант как создать измельчитель травы. Вместо мощных зубьев пилы оборудуется режущая система по типу ножа для шинковки капусты. Принцип действия механизма изображен на чертеже далее:

Вращение дисковой фрезы на высоких оборотах позволяет отсекать от травы или тонких веток кусочки. Высокая производительность измельчителя обеспечивает быстрый процесс переработки ненужной растительности. Для работы потребуется:

  • Круглая емкость в виде ведра или кастрюли справится с ролью рабочего бункера для садового измельчителя травы. Отсутствие толстых веток не требует особой прочности стенок садового измельчителя.
  • Запчасти от старой вентиляционной системы, именуемой улиткой, отлично подойдут для сборки садового шредера. Электродвигатель, вал и корпус вентилятора – основные узлы, которые можно позаимствовать для собственной конструкции.
  • В качестве режущей системы применяют металлический диск, в специальные прорези которого фиксируются ножи.

Опускаясь в прорези, мягкая растительность измельчается и выходит в боковое отверстие. Для этой конструкции важно обустроить подающий раструб так, чтобы конечности не могли соприкоснуться с фрезой.

Измельчитель травы садовый не нуждается в мощном электродвигателе, здесь достаточно мощности в 1 кВт, даже болгарка подойдет для этих целей. Подробности обустройства садового шредера для травы можно увидеть в следующем видеоматериале:

Каждый садовод, выполняя осеннюю или весеннюю обрезку деревьев, задается вопросом складирования или утилизации веток. Даже при работе с маленьким садом их накапливается более чем достаточно. Конечно, обрезанные ветки можно сжечь, но, во-первых, пока они еще сырые и это проблематично, во-вторых, наносится вред экологии. Для решения этой проблемы можно сделать измельчитель веток своими руками.

Виды агрегатов

Наиболее простым выходом из этой ситуации является измельчить их в щепу, а уже ее использовать по своему усмотрению. Например, использовать для компоста, замульчировать почву и т. п. Для переработки веток в щепу понадобится садовый измельчитель. На сегодняшний день производители предлагают множество моделей такого необходимого в хозяйстве инструмента, но их объединяет общий недостаток – высокая цена .

Можно изготовить измельчитель веток садовый электрический своими руками. Главным элементом любого садового измельчителя является рабочий механизм, непосредственно измельчающий ветки в щепу. Кстати, их классифицируют по конструкции этого механизма. Чтобы изготовить измельчитель веток своими руками, лучше всего выбрать один из двух вариантов исполнения механизма измельчения: с дисковым измельчителем или с режущим механизмом из циркуляционной пилы.

В дисковом агрегате ветви деревьев измельчаются в щепу при помощи острых ножей, которые прикрепляются к массивному маховику. Конструкция позволяет с легкостью дробить большой объем веток.

Главным недостатком, является периодическая необходимость заточки режущих ножей. Без этого эффективность работы резко снижается и возрастает расход электроэнергии или топлива (в зависимости от типа привода).

Ножи изготавливаются из прочной, крепкой стали, поэтому их заточка довольно непростая задача. Возможно, придется обращаться за помощью к мастеру. В дробилках второго типа в подаваемую древесину буквально вгрызается механизм из нескольких десятков циркуляционных пил. По сравнению с дисковым агрегатом скорость заметно ниже, однако и щепа получается гораздо мельче. Из нее можно даже делать топливные брикеты .

Инструмент такого типа не требует периодической заточки , в случае полного износа потребуется замена режущих элементов. С одной стороны, это удобно, а с другой – затратно, однако для среднего домохозяйства, при использовании качественных циркуляционных дисков период между установкой и заменой может достигать 10 лет.

В качестве привода измельчителя веток садового может служить электрический или бензиновый (дизельный) двигатель.

Его своими руками, естественно, не изготовить, приобретается готовым. Он должен обеспечивать достаточный крутящий момент и развивать обороты до 1500 об/мин.

В принципе, при помощи редуктора можно уменьшить скорость вращения и увеличить крутящий момент, однако это усложнит конструкцию дробилки. Для дискового измельчителя, за счет применения массивного маховика, можно использовать привод с меньшим показателем развиваемого усилия.

Изготовление дискового измельчителя

Сделать такой агрегат несложно. Чтобы сделать самодельный дисковый измельчитель веток понадобится следующий набор материалов:

Для проведения работ также понадобится болгарка, дрель, сварочный аппарат и расходники к ним. В маховике делается отверстия под вал. Если нет готового маховика, его следует изготовить из стального листа толщиной около 15 мм.

В домашних условиях выполнить такую работу невозможно, понадобится помощь токаря-фрезеровщика. Из рессоры или полосы вырезаются ножи и прикрепляются к маховику с углом наклона в 30 градусов. Затем изготавливается рама и загрузочный бункер. Собирается воедино конструкция из ножей, маховика, вала, подшипников, их обойм и рамы.

Устанавливается защитный кожух и загрузочный бункер. Финальный аккорд – установка двигателя и соединение его с рабочим органом посредством ременной или прямой передачи. В случае выбора ременной передачи необходимо предусмотреть механизм регулировки натяжения ремня. После покраски работы по изготовлению самодельного измельчителя веток дискового типа можно считать законченными.

Дробилка с матрицей из циркуляционных пил

Это – тоже несложное в изготовлении устройство. Для того чтобы изготовить садовый измельчитель своими руками такого типа понадобятся:

Измельчитель древесины своими руками готов!

Как видно, набор во многом пересекается с материалами для изготовления дискового измельчителя. На валу собирается матрица из пил, путем последовательного размещения пил и разделительных шайб. Затем эта конструкция зажимается гайками.

Дабы исключить возможность раскручивания во время работ, после затягивания кренят резьбу или используют специальные фиксирующие шайбы. Дальнейшая последовательность действий идентична работам по изготовлению дисковой дробилки.

Ухаживая за своим садом, не избежать обрезки старых и засохших веток на деревьях и кустарниках. В результате скапливается довольно большое количество хвороста, который хочется использовать с пользой для дела. Наиболее практичным выходом в такой ситуации будет отправить ветви на компост, оставив перегнивать там. К сожалению, процесс превращения цельной древесины в компост довольно длительный, да и гора сухих веток портит общий вид на участке. В этом случае на помощь приходит садовый измельчитель. Благодаря измельчителю садового мусора можно ускорить процесс компостирования и уменьшить гору веток до весьма скромных размеров. Сегодня приобрести садовый измельчитель не составляет труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

Чтобы сделать своими руками садовый измельчитель веток, необходимо понимать принцип его действия и как он устроен. Иначе будет невозможно создать правильный чертеж и собрать всю конструкцию воедино.

У измельчителя довольно простая конструкция. Он состоит из мотора, рабочего вала с ножами, металлической рамы, приемного короба и защитного кожуха. Сам измельчитель устанавливается на двухколесную базу для удобства его перемещения. Безусловно, конструкция любого садового измельчителя состоит из более мелких деталей. Какие именно и в каком количестве, мы рассмотрим на этапе создания чертежа.

Принцип работы также предельно простой. Вращения с мотора передаются на вал напрямую или при помощи ремня или цепи. Одновременно с этим в приемный короб подаются ветви, которые перемалываются ножами рабочего вала. На выходе получается измельченная древесина, готовая к отправке на компост. Принцип работы чем-то схож с мясорубкой.

Простая и в тоже время эффективная конструкция измельчителя садового мусора применяется не только дачниками и садоводами. Существуют и промышленные аппараты, способные перерабатывать довольно толстые ветви деревьев. Конструкция таких машин на порядок сложнее и совершеннее. Но следует отметить, что некоторые технические решения промышленных измельчителей можно реализовать в домашних условиях. Это позволит обычному садовому измельчителю эффективно и быстро перерабатывать толстые ветки.

Виды садовых измельчителей

Создавая садовый измельчитель своими руками, придется заранее знать, что именно он будет измельчать. От этого зависит вид измельчителя, его рабочие характеристики и некоторые особенности конструкции. В целом все садовые измельчители мусора можно разделить по параметрам: мощность и тип используемого двигателя, а также тип и принцип работы измельчительного блока.

Двигатель

В садовых измельчителях может устанавливаться как бензиновый, так и электрический двигатели. Каждый из них имеет свои преимущества и недостатки. Так измельчитель садовый бензиновый способен намного легче перерабатывать крупные ветки, он мобильный и не зависит от удаленности энергоресурса. Но некоторые модели измельчителей, особенно мощные, требуют подключения к сельхозтехнике, такой как трактор или мотоблок. В противовес бензиновому, измельчитель садовый электрический более компактный, легкий и проще в эксплуатации. Но электрические измельчители жестко привязаны к месту подключения и немного слабее по мощности.

В целом если подбирать двигатель для самодельного измельчителя, то необходимо учитывать следующее.

  • Электродвигатели мощностью до 1,5 кВт достаточно легко справляются с ветками до 2 см в диаметре и чаще всего устанавливаются на заводских моделях, предназначенных для небольшого участка с низкой интенсивностью работ.
  • Двигатели 3 – 4 кВт могут перерабатывать ветки диаметром до 4 см и предназначены для владельцев небольшого сада.
  • А вот двигатели мощностью более 6 кВт используются в измельчителях для больших хозяйств и способны перемалывать ветки 10 – 15 см в диаметре.

Так как самодельный измельчитель обычно ориентирован на широкий диапазон работ, то рекомендуется устанавливать электродвигатель мощностью 4 кВт. Что же касается бензиновых двигателей, то ДВС мощностью 5 – 6 ЛС справится со всеми поставленными задачами.

Важно! Необходимо особо выделить привод садовых измельчителей. Это может быть цепь, ремень или крепление ножей непосредственно к валу двигателя.

Конструкция ножей

Еще одним критерием, по которому различают садовые измельчители, является конструкция ножей. Так как именно от этого зависит качество измельчения. Например, некоторые модели измельчителей выдают на выходе куски ветвей длинной от 2 см до 10 см, в зависимости от диаметра вала и принципа измельчения. Другие представляют собой комбинированную конструкцию и способны перерабатывать довольно крупные ветки и выдавать мелкую стружку. А вот если в системе измельчения используется только диск с ножами, напрямую установленный к валу двигателя, то такой измельчитель сможет перерабатывать лишь тонкие ветки и выдавать мелкую труху.

В заводских моделях чаще всего используются следующие три варианта.

Первый – ножевой дисковый . Эти аппараты хороши для измельчения мелких веток диаметром до 2 см и травы.

Второй – фрезерная конструкция ножей . Измельчители с подобным устройством ножей могут справляться с толстыми ветками до 8 см. Но при одном условии – ветки должны бить сухими. Иначе остатки сырой коры и древесины забьются в фрезу и застопорят механизм.

Третий – универсальные фрезерно-турбинные ножи . Этот вариант ножей, пожалуй, наиболее предпочтительный. Такие измельчители способны справляться с крупными и мелкими ветками как сырыми, так и сухими.

Безусловно, описанные выше типы ножей практически невозможно изготовить самостоятельно. Именно поэтому в самодельных измельчителях используются следующие конструкции ножей.

  • Первая – двухваловая конструкция с 8 ножами.
  • Вторая – ножево-дисковая .
  • Третья – наборной пакет из дисковых пил . Их изготовление наиболее простое и материалы к ним можно найти на любой барахолке.

Ниже мы рассмотрим создание именно этих видов измельчителей.

Как сделать садовый измельчитель своими руками

Создание самодельного садового измельчителя достаточно трудоемкий процесс, требующий от мастера высокого уровня навыков. Сами работы проходят в два этапа. Первый подготовительный. Второй – сборка садового измельчителя.

Подготовительный этап

На этом этапе создаем чертежи садового измельчителя и закупаем все необходимые материалы. Чертеж измельчителя можно нарисовать от руки или в специальной программе, такой как AutoCAD.

Как уже отмечалось ранее, конструкция измельчителя состоит из двигателя, вала с ножами, рамы, приемного короба и защитного кожуха. Но это лишь общий вид и, как говорится, дьявол кроется в деталях. Создавая чертеж измельчителя, необходимо уделить особое внимание расположению вала с ножами, а также углу среза ножей.

Для измельчителя с двумя валами чертеж будет выглядеть следующим образом: между двумя металлическими пластинами расположены два вала с ножами. На каждом из валов 3 – 4 ножа. Сами ножи закреплены при помощи 3 болтов и смещены относительно центра вала. Свободное вращение валов обеспечивают 4 подшипника, закрепленных в отверстиях металлических пластин. Синхронное вращение валов достигается за счет двух шестеренок, которые приводятся в движение мотором. Передача крутящего момента может быть сделана при помощи ремня или цепи. Расстояние между валами выбирается из расчета ширины ножей и толщины перерабатываемых веток.

Важно! Необходимо обратить особое внимание на количество оборотов двигателя. В электродвигателях мощностью 4 кВт количество оборотов от 2500 до 2800 об/мин. Такое количество оборотов хорошо в дисковом измельчителе мелких веток и травы. Для двухвалового измельчителя важна сила, поэтому следует понизить количество оборотов. Для этого достаточно установить на валу шестерню или шкив меньшего диаметра, а для привода валов поставить большой шкив или шестерню.

Ниже приведены чертежи садового измельчителя с двумя валами, 6 ножами, по три на каждом из валов.

Для ножевого дискового измельчителя чертеж выглядит на порядок проще.

В первую очередь это касается диска с ножами. На чертеже можно отобразить диаметр диска и место расположения ножей и их количество. В зависимости от требований к качеству измельчения может быть от 1 до 3 ножей. Сам диск можно разместить как вертикально, так и под углом. Ниже приведены чертежи ножевого дискового измельчителя.

Чертеж для измельчителя с наборным пакетом дисковых пил также довольно простой.

На раме размещается шпилька с дисковыми пилами, которая приводится в движение мотором. Чаще всего в таких конструкциях используется ременной привод. Поэтому на конце вала двигателя и шпильки размешаются шкивы. Размер шкивов может быть одинаковым. Ниже приведены чертежи такого измельчителя.

Материалы, необходимые для изготовления описанных выше измельчителей, можно купить в магазинах, на барахолке или авторынке. Конечно, некоторые запчасти придется заказывать у токарей, но большую часть можно без проблем купить. Для выполнения работ по сборке потребуется болгарка, сварочный аппарат и гаечные ключи.

Для измельчителя с двумя валами потребуются следующие материалы :

  • двигатель электрический или бензиновый;
  • две металлические пластины толщиной 10 мм. Ширина и высота подбирается индивидуально;
  • две шестерни для синхронного привода валов;
  • шкив или шестерня для передачи крутящего момента валам;
  • шкив на вал двигателя;
  • два вала для ножей;
  • 5 подшипников и крепление к ним;
  • ножи или материал для их изготовления;
  • профильные трубы для каркаса;
  • листовой металл толщиной 2 мм для защитного кожуха и приемного бункера.

Для измельчителя из пакета дисковых пил потребуется следующее :

  • 15 – 20 дисковых пил. Диаметр можно взять 18 см;
  • двигатель;
  • шпилька М20 или её аналог;
  • 2 подшипника и крепление к ним;
  • 2 шкива;
  • 17 – 22 металлические шайбы толщиной 5 мм для разделения пил;
  • листовой металл 2 мм для защитного кожуха и приемного бункера;
  • профильные трубы для каркаса.

Для измельчителя с ножевым диском потребуется совсем немного :

  • двигатель;
  • листовой металл для защитного кожуха и приемного бункера;
  • ножи и лист металла для диска.

Как видим, наиболее простой по своей конструкции дисковый измельчитель. Но необходимо отметить, что вариант измельчителя с двумя валами способен перерабатывать ветки до 8 см в диаметре, а дисковый до 2 см.

Сборка садового измельчителя

Имея на руках чертеж и необходимые детали, можно приступать к монтажу садового измельчителя. Работы по сборке разделены на несколько этапов – сборка рамы и создание приемного бункера, сборка измельчительного барабана и установка на раму мотора и измельчительного барабана.

Рассмотрим процесс сборки на примере измельчителя с двумя валами. Работы начинаем с создания рамы :

  • нарезаем куски из профильной трубы при помощи болгарки. Четыре заготовки будет длиной 40 см и две 80 см;
  • свариваем короткие куски под прямым углом между двумя длинными. При этом две внутренние поперечины размещаем на таком расстоянии друг от друга, чтобы на них надежно был установлен измельчительный барабан;

Важно! Для придания измельчителю мобильности вся конструкция будет установлена на колесную базу. Для этого к раме необходимо приварить две стойки, к которым и будет крепиться ось с колесами.

После создания рамы можно приступать к созданию валов для измельчительного барабана :

  • берем металлическую квадратную заготовку, если планируется установка 4-х ножей на один вал. Или круглую болванку для трех ножей;
  • для квадратной заготовки обтачиваем оба конца, делая их круглыми так, чтобы они смогли войти в купленные подшипники. С круглой заготовкой выполняем отточку центральной части, делая три плоских среза под установку ножей.

Что касается самих ножей, то их можно изготовить из рессоры Камаза :

  • берем рессору и отрезаем кусок необходимой длины;
  • саму заготовку при необходимости можно выровнять. Для этого придется её нагреть в горне и несколькими ударами молота сделать ровной. После чего дозакалить и дать остыть;
  • в самих ножах делаем отверстия для болтов;
  • теперь выполняем заточку ножей. Угол режущей кромки выбираем 35 – 45 градусов. Заточку выполняем на точильном станке;

  • в завершение прикладываем ножи к валу и отмечаем места на валу для крепления. После чего засверливаем отверстия и делаем в них резьбу.

Следующий этап – создание измельчительного барабана :

  • в двух металлических пластинах, которые будут стенками, вырезаем отверстия для установки в них подшипников. Сделать это лучше всего при помощи сварочного аппарата, а затем отшлифовать края. Или можно обратиться на предприятие. В этом случае отверстия будут идеальной формы;
  • теперь устанавливаем внутрь подшипники;

  • для из закрепления используем специальные накладки, которые болтами закрепляются к металлическим стенкам;
  • внутрь подшипников вставляем валы и закрепляем их;
  • стенки барабана соединяем между собой металлическими шпильками с резьбой и фиксируем их гайками.

По завершению работ с барабаном и каркасом делаем приемный короб :

  • берем тонколистовой металл и делаем 4 заготовки в форме параллелепипеда;
  • с узкого края каждой заготовки отмеряем 4 – 5 см и загибаем его;
  • делаем то же самое для длинных сторон заготовок. Но загиб делаем в противоположную сторону;
  • собираем всю конструкцию и проверяем, как заготовки прилегают друг к другу;
  • при помощи сварки или самозатягивающихся заклепок соединяем края;
  • в основании короба, на отогнутых краях, делаем отверстия для крепежа.

После сборки измельчительного барабана надеваем на валы шестеренки и устанавливаем всю конструкцию на раму, где закрепляем ее болтами. После чего ставим на место двигатель и натягиваем приводную цепь или ремень. В завершение устанавливаем и закрепляем приемный короб. А также устанавливаем защитный кожух на все вращающиеся части измельчителя во избежание случайного попадания сторонних предметов.

Создание двух других измельчителей несколько проще. Для дискового измельчителя необходимо следующее :

  • создать каркас и поместить внутрь мотор;
  • поверх мотора установить отражающий щит из тонколистового металла с отверстием для вала мотора;

  • в диске сделать отверстие для установки на вал, а также прорези для ножей;
  • ножи можно изготовить из рессоры автомобиля описанным ранее способом;

  • собираем и устанавливаем диск с ножами;
  • создаем приемный короб и устанавливаем его сверху дискового измельчителя.

Сборка измельчителя из дисковых пил выглядит следующим образом :

  • создаем раму;
  • на шпильку с резьбой нанизываем дисковые пилы. При этом между дисками размещаем шайбы. Это необходимо для того, чтобы зубья не цеплялись друг за друга. Пакет пил с обеих сторон зажимаем гайками;

  • на внутренних поперечинах каркаса привариваем крепеж для подшипников;
  • надеваем на шпильку подшипники и закрепляем их, после чего устанавливаем пакет пил на каркас и закрепляем его там;

  • с наиболее длинного конца шпильки устанавливаем шкив или шестеренку и фиксируем стопорным кольцом;
  • устанавливаем двигатель и натягиваем приводную цепь или ремень;
  • в завершение устанавливаем приемный короб.

Создавая один из предложенных выше самодельных измельчителей, необходимо учесть преимущества и недостатки каждого из них. Для двухвалового измельчителя характерна высокая мощность и возможность переработки толстых веток. Фракция щепы будет от 2 см до 8 см в зависимости от оборотов и количества ножей. Ножево-дисковый измельчитель наоборот будет прекрасно справляться с мелкими ветками и выдавать мелкую фракцию щепы, но вот толстые ветки для него проблема. Измельчитель с пакетом дисковых пил может справиться как с толстыми ветками, так и более мелкими. Но при этом он очень сильно пылит, и между пилами застряет много щепок, что требует тщательной чистки после работы. Описанные выше варианты садовых измельчителей можно создавать как в одиночном исполнении, так и комбинируя типы между собой.

измельчитель отходов своими руками

  • Измельчитель веток своими руками (садовый самодельный)

    Сегодня мы постараемся ответить на вопрос как сделать измельчитель травы своими руками из подручных и недорогих средств. к меню ↑ 2.1 Садовый измельчитель своими руками из

    Получить цитату
  • Измельчитель пищевых отходов для раковины модели

    Измельчитель пищевых отходов для раковины принцип работы критерии правильного выбора правила безопасности при использовании установка своими силами ремонт устройств.

    Получить цитату
  • Сено измельчитель своими рукамиДом своими руками

    – Сено измельчитель своими рукамиИзмельчители соломы дома делаются по аналогичному принципу но с применением любой емкости.

    Получить цитату
  • Дробилка своими рукамикак сделать

    Дробилка своими рукамиспособы создания. Как сделать измельчитель для травы своими руками Измельчитель травы сделанный своими руками (видео) отходов пищевой сферы.

    Получить цитату
  • Измельчитель веток своими руками чертежи и принцип

    Как сделать измельчитель веток своими руками Специфика садово-огородной работы во многих случаях связана с утилизацией зелёной массы —

    Получить цитату
  • Ремонт измельчителя пищевых отходов своими руками

    Данный блог посвящен измельчителям пищевых отходов Insinkerator. Мы расскажем Вам как устанавливать измельчитель Insinkerator своими руками ремонтировать и использовать измельчители пищевых отходов каждый день поможем

    Получить цитату
  • Как сделать садовый измельчитель своими руками Видео

    Садовый измельчитель своими руками сделать легко. Эксперты предлагают свои чертежи которые вместе с видео позволят вам создать электрический измельчитель веток.

    Получить цитату
  • измельчитель пищевых отходов своими руками

    Ремонт и обустройство своими руками. 2. Гарантия удобства. Небольшой по размеру измельчитель отходов располагается под мойкой избавляя людей от установки агрегата загромождающего кухню.

    Получить цитату
  • Как сделать садовый измельчитель своими руками

    Одним словом если измельчитель очень нужен но денег на его покупку нет выход одинсделать его своими руками Видео пример использования этого агрегата

    Получить цитату
  • Измельчитель древесины (дробилка для измельчения) своими

    Измельчитель древесиныустройство область применения. Решением может стать измельчитель древесных отходов есть вариант сделать дробилку для древесины своими руками.

    Получить цитату
  • Измельчитель садового мусора своими руками и топ лучших

    Измельчитель садового мусора Устройство измельчителя садового мусора биологические отходы и их польза ТОП-шредеры как создать измельчитель своими руками.

    Получить цитату
  • Как сделать измельчитель травы своими руками

    Измельчитель травы своими руками. Так как данное устройство имеет весьма простую конструкцию не составит большого труда сделать его собственноручно из

    Получить цитату
  • Измельчитель отходов для сада своими руками

    Измельчитель отходов для сада своими руками. Любимая тема всех дачных посиделоккак превратить отходы в доходы.

    Получить цитату
  • Как можно сделать измельчитель травы своими руками

    Изготовить измельчитель травы своими руками не так сложно как может показаться для этого часто используются простые подручные материалы.

    Получить цитату
  • Как сделать дробилку древесных отходов своими руками

    как сделать дробилку древесных отходов своими руками. Мы это проходили. Было делозадумались как сделать садовый измельчитель древесных отходов своими руками.

    Получить цитату
  • Измельчитель древесины особенности сборки своими руками

    Измельчитель древесины своими руками. Складирование веток от мелких кустов и деревьевпроблема с которой сталкивается большинство садоводов и дачников после зимней уборки.

    Получить цитату
  • Как сделать садовый измельчитель своими руками —

    Как сделать садовый измельчитель своими руками Опубликовано 25.07.2019 автором admin Садовый участок — это свежий воздух тишина море зелени яркие краски природы птичий хор по утрам и витамины

    Получить цитату
  • Измельчитель травы своими руками как сделать

    Можно сделать измельчитель травы своими руками или просто купить его. Выбор готовой техники во многом зависит от того какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не

    Получить цитату
  • Как сделать измельчитель для ботвы своими руками

    Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим инструкцию с пошаговыми фотографиями о том как сделать измельчитель для соломы и ботвы своими руками.Измельчитель состоит из

    Получить цитату
  • Садовый измельчитель своими руками основные этапы

    Apr 08 2019 · Принцип работы самодельного измельчителя садовых отходов. Преимущества садового измельчителя перед заводскими моделями. Пошаговая инструкция чтобы сделать садовый измельчитель своими руками.

    4/5(40) Получить цитату
  • Установка измельчителя пищевых отходов своими руками

    Установка измельчителя пищевых отходов. Как своими руками подключить прибор принцип работы измельчителя. Как правильно обращаться с утилизатором чтобы он долго работал.

    Получить цитату
  • Как изготовить измельчитель травы своими руками для дачи

    Дробилка-измельчитель веток и древесных отходов для дачи и дома своими руками технология производства. Садовый измельчитель травы своими руками для дачи и дома.

    Получить цитату
  • Измельчитель веток своими руками чертежи самодельной

    Для владельцев дома с участком или дачи обычно актуален вопрос переработки растительных отходов и эту проблему можно решить если изготовить измельчитель веток своими руками.

    Получить цитату
  • Измельчитель веток своими руками

    В статье расскажем изготовить измельчитель веток своими руками вполне реально в домашних условиях если у вас есть инструменты и доступ к электросварке. Потратив некоторое время на работу вы получите агрегат очень

    Получить цитату
  • Садовый измельчитель своими рукамиДачные дела

    Садовый измельчитель своими рукамиСадовый измельчительэто механизм предназначенный для переработки растительных отходов образующихся при скашивании травяного покрова санитарной либо

    Получить цитату
  • Садовые измельчители веток и травы своими руками. Видео

    Садовые измельчители веток и травы можно сделать своими руками тогда вы сможете превращать отходы в порошок или щепу. Также почитайте Как сделать зернодробилку своими руками

    Получить цитату
  • Измельчитель веток своими руками из стиральной машины

    Измельчитель веток нетрудно сделать своими руками. Для его изготовления обычно используют электромоторы от стиральной машины триммера циркулярки

    Получить цитату
  • Сено измельчитель своими рукамиДом своими руками

    – Сено измельчитель своими рукамиИзмельчители соломы дома делаются по аналогичному принципу но с применением любой емкости.

    Получить цитату
  • Измельчитель травы своими руками как сделать

    Можно сделать измельчитель травы своими руками или просто купить его. Выбор готовой техники во многом зависит от того какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не

    Получить цитату
  • Как сделать садовый измельчитель своими руками

    Одним словом если измельчитель очень нужен но денег на его покупку нет выход одинсделать его своими руками Видео пример использования этого агрегата

    Получить цитату
  • Измельчитель веток своими руками (садовый самодельный)

    Сегодня мы постараемся ответить на вопрос как сделать измельчитель травы своими руками из подручных и недорогих средств. к меню ↑ 2.1 Садовый измельчитель своими руками из

    Получить цитату
  • измельчитель садовы от одов своими руками

    чертеж дробилки для древесны от одов своими руками. Дробилка древесных отходов своими руками Я пока не делал дробилку древесных отходов своими руками но план у меня такой посмотреть на

    Получить цитату
  • Садовый измельчитель своими рукамипочему

    Своими руками вы сможете изготовить не менее мощного «помощника» в огородно-садовых работах. И сейчас вы узнаете как сделать садовый измельчитель самостоятельно.

    Получить цитату
  • Измельчитель из болгарки своими руками

    Измельчитель травы и соломорезка из болгарки своими руками. Рассмотрим вариант с нижним расположением двигателя что подходит как для резки силоса и соломы так и для веток.

    Получить цитату
  • Ремонт измельчителей пищевых отходов своими руками

    Сегодня рассмотрим принцип работы такого устройства а так же попробуем понять возможно ли его установить своими руками. Измельчитель отходов работает по

    Получить цитату
  • Узнаем как изготовить измельчитель веток своими руками. Самодельный измельчитель веток

    В последние несколько лет наблюдается высокий рост цен на сельскохозяйственную и садовую технику. Именно этот фактор вынуждает многих садоводов идти на радикальные меры и создавать самодельные газонокосилки, мотоблоки и прочие устройства. В сегодняшней статье мы поговорим об одной из разновидностей данных аппаратов и узнаем, как сделать измельчитель веток своими руками.

    Преимущества самодельной техники

    Несмотря на то что дизайн таких агрегатов сильно отстает от облика заводских аналогов, по своей функциональности такая техника ничуть не уступает сделанной на конвейере. Вся «фишка» заключается в том, что при создании самодельного измельчителя человек подбирает для нее именно те характеристики, которые нужны для обработки конкретного объема материала. И если в случае с заводскими агрегатами не всегда можно угадать с мощностью и иными параметрами, то здесь вы сами можете выбрать, насколько производительной будет ваша техника. Если заранее подготовить чертеж и все тщательно продумать, в итоге у вас получится аппарат, идеально подходящий под ваш садовый участок. Зная объемы перерабатываемых отходов, их размеры и твердость, вы сделаете максимально практичный и функциональный измельчитель веток своими руками. А производительность аппарата будет зависеть от мощности двигателя, типа ножей и размеров измельчающего барабана.

    Подготовка к работе

    Без какого элемента нельзя сделать измельчитель веток своими руками? Чертеж – безусловно, вот главная деталь, без которой невозможно создать правильную конструкцию аппарата и размещение в ней всех агрегатов. Поэтому первым делом нужно взять лист бумаги, карандаш и хотя бы эскизно изобразить будущую модель вашей техники. При этом такие параметры, как длина, ширина и высота деталей, являются обязательными при проектировании подобных устройств. Кроме того, в отдельном блокноте рассчитайте количество и перечень всех необходимых металлических изделий и деталей, а также общую численность стали, которая послужит основой конструкции на измельчителе.

    На что еще следует обратить внимание? Делая схему измельчителя, также обозначьте места расположения отверстий для крепежных болтов, продумайте размещение двигателя и барабана. Кроме этого, укажите, где будут крепиться опорные стойки, колеса и натяжители ремня привода.

    Особый акцент сделайте на опорной площадке агрегата. Именно от ее площади и габаритов будет зависеть устойчивость всей техники.

    После составления чертежа необходимо приобрести все требуемые для работ детали. Лучше всего начать с «сердца» агрегата, то есть двигателя. От того, какой именно тип мотора вы выберете, зависит производительность измельчителя и затраты на его эксплуатацию в целом. Всего есть два варианта выбора двигателя: покупка бензинового или же электрического агрегата. Каждый из них имеет свои плюсы и минусы. К примеру, бензиновый двигатель может эксплуатироваться на дальних расстояниях вне зависимости от того, где расположена розетка (в отличие от электрического). Однако и электрический вариант имеет свои плюсы – он более экологичен (нет выхлопов газов, что не вредит здоровью человека), отличается меньшей шумливостью. Бензиновый же мотор будет шуметь на всю улицу, и о его работе будут знать все соседи.

    Рама

    Определившись с типом двигателя, можно приступать к созданию основы измельчителя – рамы. На нее будут крепиться все остальные немаловажные детали и агрегаты, такие как двигатель, бункер для загрузки утилизируемых отходов и измельчающий барабан.

    Сама рама изготавливается из металлической трубы квадратного сечения размером 50 х 50 миллиметров. Этот профиль разрезается на 6 частей, 4 из которых должны иметь длину 40 сантиметров, а 2 остальные – 80 см. После этого вам потребуется сварочный аппарат и пачка электродов. При помощи данного устройства короткие отрезки трубы привариваются к концам длинных заготовок перпендикулярно. Делать конструкцию рамы нужно таким образом, чтобы в итоге у вас получилась прямоугольная рамка из швеллеров. Остальные два профиля крепятся внутри данной рамки. Расстояние от крайних поперечин для этих двух труб должно соответствовать установочным размерам ДВС и измельчающего барабана. После этого на измельчитель веток самодельный приваривается металлический лист толщиной в 5 миллиметров (к одному из концов рамы). В нем же проделываются удлиненные отверстия. Опять же, их размеры соответствуют установочным габаритам мотора и барабана.

    Далее на измельчитель веток своими руками привариваются 4 ножки высотой по 500 миллиметров каждая. Для достижения прочности конструкции к ним крепятся металлические профили размером 20 х 20 миллиметров.

    Монтаж двигателя и механизма натяжения

    Двигатель крепится к удлиненным монтажным отверстиям плиты при помощи болтов и гаек. Наряду с ним устанавливается механизм натяжения. Он состоит из уголка и 2 болтов. На обоих концах уголков просверливаются отверстия, в которые вставляются болты. Они крепятся к ближним винтам ДВС. Благодаря этому механизм натяжения прочно «усаживается» на раму.

    Об измельчающем барабане

    На последнем этапе самодельный измельчитель веток оснащается устройством для переработки материала. Этот агрегат называется измельчающим барабаном. Данная деталь устанавливается на противоположном конце рамы относительно размещения двигателя. Изготавливается он из отрезка трубы 400 х 300 сантиметров. К торцевой части цилиндра крепится металлическая пластина, в которой проделывается несколько отверстий для монтажа вала на подшипниках. Снизу и сверху данной детали также прорезаются несколько прямоугольных окон для загрузки материала. Вход – 100 х 15 миллиметров, выход – 20 х 30 миллиметров.

    К нижней части барабана сварочным аппаратом устанавливаются 4 крепежные лапы. На них и на раме делаются отверстия, после чего весь измельчающий механизм плотно прикрепляется к раме болтами. Далее на измельчитель для веток своими руками следует установить ножи. Они закрепляются на стальной вал к двум дискам. На последних также проделываются отверстия. На вал монтируется 3 ножа, после чего он вставляется в торце кожуха. На его концы монтируют подшипники с опорными крышками. Последние крепятся к кожуху болтами. На данном этапе вопрос, как сделать самодельный измельчитель веток своими руками, можно считать закрытым.

    Садовый измельчитель для травы и веток своими руками: чертежи

    На садово-дачных участках регулярно скапливаются ветки, от которых территорию необходимо очищать. Собранные ветки могут служить подпиткой для сельскохозяйственных животных или удобрением, поэтому для повышения производительности участка их нужно обработать, а не выбрасывать. Обработка заключается в измельчении собранных остатков. Своими руками это делать трудозатратно, поэтому дачники и фермеры применяют средства механизации – измельчители.

    Принцип работы

    Измельчение деревянных остатков происходит при их распиле внутри устройства. В результате получается щепа, опилки, ветки меньших размеров. Для измельчения отходы помещаются в загрузочный канал, а при прохождении через режущие устройства образуются частицы необходимого размера. Размер зависит от типа режущих устройств, мощности двигателя.

    На частных садово-дачных участках обычно опадают небольшие ветки, поэтому для их измельчения используют устройства типа щепореза. Для распила крупных веток обычно используют шредеры. Из них нельзя получить мелкие опилки после однократной обработки, необходимо повторно загрузить щепу в измельчитель, если нужны именно мелкие частицы. Крупные ветки обычно распиливают или разламывают на мелкие, чтобы соответствовать размеру допустимой загрузки устройства. Обычно на дачах своими руками изготавливают устройство, способное измельчать ветки диаметром менее 4 сантиметров.

    Устройство измельчителя

    Конструкция измельчителя состоит из нескольких основных элементов: двигателя, режущего механизма, загрузочной и накопительной емкости. Все элементы соединяются и устанавливаются на жесткую опору с учетом возможных вибраций при измельчении. Наибольшие различия в выборе компонентов проявляются при подборе двигателя и режущего механизма. Эти части влияют на работоспособность измельчителя, остальные – на удобство и безопасность.

    Подручные материалы и инструменты, из которых будет собираться измельчитель:

    • основные узлы: основание, соединения, корпус, емкости для загрузки и накопления;
    • режущие механизмы: ножи, диски, пилы;
    • двигатели: электрические, дизельные.

    Основные узлы конструкции

    Двигатель измельчителя и режущий механизм размещаются внутри листового корпуса – это необходимо для соблюдения безопасной эксплуатации устройства. То же самое относится к загрузочному каналу – его размер должен предотвращать свободный доступ оператора к режущим механизмам. Емкость для накопления обычно подбирается в зависимости от продукта измельчения: для опилок и мелкой щепы понадобится жесткий бак со сплошными стенками или плотный мешок.

    Вся конструкция размещается на ножках с большой площадью расстановки для устойчивости. Размещение на ножках обеспечивает необходимую высоту для вертикальной загрузки измельчителя. При конструировании горизонтально ориентированного устройства высота размещения режущей части равна или чуть выше емкости для накопления, чтобы избежать засора.

    Режущие механизмы

    Самая сложная часть для сборки – двигатель и режущий механизм. Используются разные виды конструкции: приводная, одновальная, двухвальная, дисковая, фрезерная. От числа и типа ножей, а также мощности двигателя зависит производительность измельчителя. Ножи выбирают двух типов:

    • фрезерные;
    • дисковые.

    Фрезерная конструкция заключается в размещении 2-6 ножей из углеродистой стали на вращающемся валу. Для повышения производительности и получения примерно одинаковых измельченных частиц используется связка из двух валов. На фрезерных устройствах обычно из веток получается щепа среднего или мелкого размера. Загрузка веток должна производиться под прямым углом, чтобы избежать застревания. Для избегания засоров необходимо исключить загрузку влажных веток и травы.

    Если используется дисковый режущий механизм, то загрузка веток производится под углом. Дисковые пилы используются для получения мелких опилок, которые получаются при быстром вращении механизма. Диски сильнее затупляются, чем ножи, поэтому их необходимо затачивать по мере износа.

    Двигатели

    На производительность влияют две характеристики:

    • число оборотов в минуту;
    • мощность.

    Обычно для измельчителей используются двигатели, способные обеспечивать 1500 оборотов в минуту. От мощности зависит величина прикладываемого усилия и способность измельчать ветки определенной толщины:

    • до 1,5 кВт – ветки диаметром до 2 сантиметров;
    • 3-4 кВт – 2-4 сантиметра;
    • более 4 кВт – толстые ветки до 7-15 сантиметров.

    Для дачных участков обычно достаточно максимальной мощности 4 кВт. Двигатель подойдет от любого устройства с такой мощностью: стиральной машины, газонокосилки, болгарки, мотоблока, триммера. Источники питания для двигателя: электричество или топливо. Электрические бывают с автономной работой от аккумуляторов, а также с подключением к сети. В топливных используется бензин или дизель.

    Схемы и чертежи

    Перед поиском комплектующих и их сборкой необходимо составить схему или чертеж измельчителя. Это нужно, чтобы избежать ошибок при сборке и работе измельчителя, иначе неправильная эксплуатация приведет к травмам оператора. При составлении схемы или чертежа учитываются все этапы измельчения:

    1. Загрузка устройства.
    2. Перемалывание веток.
    3. Накопление измельченных частиц, а также их изъятие.

    Не обязательно оформлять чертеж по стандартам ЕСКД, достаточно правильно отметить расположение элементов и их размеры. По схеме составляется список необходимых комплектующих, а также порядок сборки измельчителя.

    Кроме самостоятельного составления чертежа, можно воспользоваться готовым из интернета. Преимущество будет в том, что все нюансы уже продуманы и отражены в схеме. Недостаток заключается в том, что чертеж подготовлен для других параметров: производительности, вида веток. Кроме этого, в готовых чертежах могут оказаться элементы, которых нет под рукой – это удорожит проект.

    Материалы и инструменты для сборки

    Главный смысл самостоятельного изготовления измельчителя – экономия. Для исключения дополнительных расходов необходимо использовать только предметы, уже находящиеся в собственности, но которые оказались не нужны: трубы, листы, старые электроприборы или инструменты. Еще понадобится небольшое количество вспомогательных крепежных элементов. Из рабочих инструментов пригодятся:

    • слесарные: дрель, напильник, лобзик;
    • сварочные;
    • шлифовальные.

    Корпус измельчителя, загрузочный канал и опора изготавливаются самостоятельно из следующих материалов: листового металла, труб или профиля, стальной плиты, крепежей (различные метизы). Обычно трубы, листы и плита соединяются с помощью сварки, а готовые элементы (двигатель, режущая часть) – с помощью болтов. В качестве накопителя подойдет ведро или контейнер.

    Сборка рамы

    При конструировании и сварке рамы необходимо учитывать несколько факторов, связанных с эксплуатацией. Минимальное необходимое требование – двигатель и режущие элементы должны закрываться корпусом. Это обезопасит работу за счет исключения доступа оператора к работающим ножам, а также возможного урона от разлетающихся щепок.

    Место для размещения двигателя и режущих инструментов необходимо дополнительно усилить уголками, металлическими полосами. Усиление необходимо для сохранения целостности конструкции в условиях высокой вибрации при измельчении веток. Для этих же целей в качестве основания используется толстая металлическая пластина, за счет которой снижается центр тяжести, а конструкция становится более устойчивой. По этой же причине ножки из труб или профиля устанавливаются как можно шире.

    Для загрузочного канала достаточно будет разрезанных сваренных металлических листов без усиления. Размер должен превышать длину конечности человека, чтобы избежать контакта с режущим механизмом при загрузке.

    Порядок сборки измельчителя

    Независимо от используемых материалов и инструментов последовательность сборки измельчителя сохраняется для всех видов конструкции. Предварительно необходимо проанализировать доступные инструменты, материалы и расходные элементы, которые могут пригодиться для нового измельчителя. На основании имеющихся частей составляется схема или чертеж измельчителя. При составлении схемы станет понятно, каких материалов не хватает для сборки. После покупки или получения другим способом недостающих элементов можно приступать к сборке.

    Сначала собирается рама, к ней крепится двигатель с режущим инструментом. Тестирование на работоспособность лучше провести после окончания сборки, когда будут смонтированы защитные кожухи, чтобы избежать травм. Если проект составлен верно и не было нарушений порядка сборки, то измельчитель будет работать правильно.

    Различия в сборке измельчителя проявляются именно на этапе крепления двигателя и подключения к нему режущего механизма. От этих элементов зависит конструкция всего устройства. Это самые дорогие части измельчителя, поэтому при проектировании дачники опираются на имеющиеся устройства, которые можно приспособить под измельчитель. На основании этого выделяются несколько основных групп приборов, служащих основой для самодельного измельчителя:

    • дисковые пилы;
    • стиральные машины;
    • болгарки;
    • мотоблоки;
    • триммеры.

    Кроме этого, за счет комбинации создаются конструкции из двух валов.

    Из дисковых пил

    Самый распространенный механизм измельчения – разрезание дисками. Для сборки используются дисковые пилы: 20-30 штук на 1 измельчитель. Они располагаются на валу друг за другом, за счет чего заполняется вся ширина входного «кармана». Шаг расположения дисков друг за другом должен соответствовать необходимой величине измельченных частиц. Соседние диски располагаются по диагонали относительно друг друга, чтобы ветки не проскакивали мимо и распиливались под углом.

    Из стиральной машины

    Главное ограничение при использовании старой стиральной машины – размер бака. Необходимо подбирать режущий механизм, диаметр которого меньше, чем у бака. Из-за этого ограничивается производительность самодельного измельчителя, у стиральных машин обычно небольшая мощность – менее 1 кВт. Ограниченная мощность подойдет только для перемалывания небольших сухих веток или травы.

    Для создания измельчителя из стиральной машины нужно установить в барабане ножи на валу, проделать в барабане и корпусе машинки выходное отверстие. Из стиральной машины получается устройство с вертикальной загрузкой: передняя часть машинки с люком – верхняя загрузочная часть. Для накопления и избегания засоров необходимо по углам приварить ножки к машинке.

    Из болгарки

    Шлифовальная машинка – инструмент, который пригодится в качестве рабочего при сборке рамы, а также в качестве «донора» двигателя и режущего элемента. При поиске или сварке корпуса под болгарку необходимо учитывать, что зубчики не должны касаться стенок. Из болгарки получается самое простое устройство для измельчения веток.

    Сборка аналогична той, что использовалась для приспособления стиральной машины. Сначала необходимо проделать отверстия в корпусе (например, в ведре): под вал болгарки – снизу, под выход перемолотых веток – сбоку. Дополнительно сбоку приваривается рукав для контролируемого выхода измельченной щепы. Болгарка крепится снизу (диск сверху) к корпусу, на нее устанавливается режущее устройство. Для работы с ветками диаметром до 4 сантиметров понадобится болгарка мощностью от 3 кВт.

    Из мотоблока

    Полноценный основной рабочий узел из мотоблока сделать не получится, он выступает только в качестве двигателя. Для этого понадобятся дополнительные элементы: привод, вал. Подойдут такие инструменты как швеллер, рубанок (электрический). Кроме этого, понадобятся подшипники и шкив для работы вала. Измельчитель из мотоблока – одно из самых сложных устройств для самостоятельной сборки. Необходимо будет не только подобрать вращающее устройство, но и соединить его с мотоблоком, а также спроектировать элементы защиты корпуса.

    Из триммера

    Сборка измельчителя веток из триммера по устройству похожа на аналогичные самодельные изделия из стиральной машины или болгарки. Разница в том, что ручной триммер в несколько раз больше по габаритам, поэтому необходимы дополнительные действия для сборки компактного устройства. От штанги отрезается необходимый кусок посередине, а оставшиеся концы (у двигателя и у режущего устройства) свариваются вместе. Для размещения двигателя создается опора, на которой он ставится прямо на землю. Для изготовления опоры подойдут деревянные материалы: фанера и бруски.

    Остальные действия те же, что в других случаях приспособления приборов под измельчитель: создание отверстий под вал и выходной канал в корпусе, закрепление режущего инструмента. Тип двигателя (электрический или бензиновый) не влияет на конструкцию, кроме того, что при размещении на опоре необходимо предусмотреть его питание от электричества или путем заливки топлива.

    Двухвальной конструкции

    Самая сложная конструкция – двухвальная. В ней используются только дисковые режущие элементы, которые располагаются в корпусе на двух валах. За счет этого измельчитель способен перемалывать крупные ветки: сначала он их затягивает, а под силой дисков с двух сторон крупные куски измельчаются. Конструкция аналогична дисковому измельчителю, который дополняется вторым валом.

    Расположение дисков выбирается в шахматном порядке и по диагонали, чтобы полностью исключить засор и трение дисков друг об друга. По аналогичному принципу работают шредеры: в них размещаются лезвия в несколько валов, которые раздавливают и разрезают поступающее сырье.

    Техника безопасности при работе с измельчителем

    Источниками опасности в работе измельчителя выступают: режущее устройство, разлетающиеся измельченные частицы, сама конструкция. Режущее устройство представляет опасность в случае свободного доступа оператора к эго элементам. Попадание конечностей человека в работающие ножи предотвращается за счет закрытия кожухом этой части конструкции.

    Дополнительная мера защиты – установка загрузочного канала, длина которого превышает размер конечностей человека, чтобы физически воспрепятствовать намеренному или ненамеренному проникновению к режущим устройствам. Кроме этого, при работе необходимо соблюдать простое правило: отключать источник питания, если измельчитель не работает. Это поможет избежать травм при очистке режущего устройства, если, например, оно работает по факту прикладывания усилия.

    Кожух вокруг режущего устройства убережет не только от резаных травм, но и от летящей щепы. По этой же причине выходной канал тоже необходимо делать в виде закрытого кожуха, чтобы измельченные частицы упорядоченно попадали в накопитель. Сама конструкция представляет опасность в случае разрушения, которое возникает из-за недостаточного крепления или излишней вибрации. Избежать разрушения можно с помощью усиливающих элементов: жесткого основания, уголков, металлических полос.

    дробилка для веток чертежи

    Измельчитель веток своими руками: чертежи

     · Дробилка для дерева позволит избавиться от неэстетичных груд из веток разных размеров и ускорить процесс образования компоста, пригодного для подкормки культурных растений.

    Дробилка для ветокЧертежи, 3D Модели, Проекты,

     · Дробилка для веток ДР-250 преднозначена для переработки веток в древесную щепу. Состав: Вид общий . Софт: КОМПАС-3d 10 sp2

    Самодельный измельчитель веток своими руками:

    Виды измельчителей ветокКак сделать Дисковую Дробилку?Измельчитель с рабочей матрицей из пилЗаключениеРазновидности садовых измельчителейРуководство по изготовлениюЗаключение · Дробилка для веток из подручных средств. Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали.

    Измельчитель веток своими руками – как сделать

    Дробилка для веток Чертежи, 3D Модели, Проекты, Лесное. Дробилка для веток ДР-250 преднозначена для переработки веток в древесную щепу. Состав: Вид общий . …

    Измельчитель веток своими руками: чертежи и принцип

     · Дробилка для веток своими руками Любой дачник хочет сэкономить на инвентаре, в магазине вся техника стоит дорого, даже сама простая дробилка для веток.

    чертеж дробилку для веток

     · Дробилка для веток своими руками. Любой дачник хочет сэкономить на инвентаре, в магазине вся техника стоит дорого, даже сама простая дробилка для веток.

    Веткоизмельчитель своими руками чертежи:

    ОписаниеРазновидности садовой Дробилки для ветокОсобенностиДополнительные НасадкиПринцип работы ВеткоизмельчителяДробилка для веток на Мотоблок своими рукамиМодельный рядОтзывы владельцевProm.ua — Лидер онлайн-торговли в Украине. Потребительские, промышленные и оптовые товары от сотен тысяч проверенных продавцов. Все для вашего бизнеса, быта и отдыха!

    Особенности изготовления самодельной дробилки для

     · Дробилка для веток ДР-250 преднозначена для переработки веток в древесную щепу. Состав: Вид общий . Софт: КОМПАС-3d 10 sp2

    Разновидности садовой дробилки для веток на мотоблок

    Дробилка для веток из подручных средств. Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь …

    Дробилка веток в Украине. Сравнить цены и

    Дробилка для веток на мотоблок своими руками . подыскиваю материалы и чертежи. Владимир, 28 лет: У меня только дробилка с электрическим мотором. Работает исправно, правда ветки небольшие .

    Дробилка для ветокЧертежи, 3D Модели, Проекты,

    Дробилка веток, изготовленная своими руками в основе конструкции, имеет следующие узлы: Электрический двигатель для того, чтобы придать вращательный момент. Один или …

    Измельчитель веток своими руками: чертежи и принцип

     · Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы: емкость из пластика или металла объемом до 50 л

    Разновидности садовой дробилки для веток на мотоблок

     · Для изготовления измельчителя веток своими руками нужно изучить все их разновидности. В .

    Дробилка для щепы своими руками чертежи – садовый

     · Дробилка для веток своими руками 12 марта 2017 01 августа 2018 Vladimir Любой дачник хочет сэкономить на инвентаре, в магазине вся техника стоит дорого, даже сама простая дробилка для веток. Get Price

    Измельчитель веток своими руками: чертежи и схемы

     · Для избегания засоров необходимо исключить загрузку влажных веток и травы. Если используется дисковый режущий механизм, то загрузка веток производится под углом.

    Измельчитель веток своими руками для отопления чертежи

    Измельчитель веток – это оборудование, необходимое для измельчения различных отходов. Он предназначен для уборки сада, парка, сквера и значительно облегчает эту задачу.

    Дробилка для веток своими руками чертежи видео

    Prom.ua — Лидер онлайн-торговли в Украине. Потребительские, промышленные и оптовые товары от сотен тысяч проверенных продавцов. Все для вашего бизнеса, быта и отдыха!

    Садовый измельчитель для травы и веток своими руками: чертежи

    Садовый измельчитель своими руками — особенности конструкции дробилки для веток, травы и ботвы. Что необходимо для изготовления измельчителя для дачи, список комплектующих. Как собрать устройство, пошаговая .

    Измельчитель веток – Купить садовый измельчитель веток

    Измельчитель веток и сучьев – техника, необходимая на каждом участке. С помощью дробилки дерева Вы сможете очистить территорию от мусора, преобразуя его в органическое удобрение для …

    Измельчитель веток в Украине. Сравнить цены и

    Описаны примеры изготовления дробилки для измельчения веток. В статье приведены фото, чертежи и рациональные идеи для создания дробилки.

    Как сделать измельчитель травы и веток для дачи

     · Дробилка для веток своими руками 12 марта 2017 01 августа 2018 Vladimir Любой дачник хочет сэкономить на инвентаре, в магазине вся техника стоит дорого, даже сама простая дробилка для веток.

    Дробилка для дерева и измельчители веток

     · Дробилка для дерева позволит избавиться от неэстетичных груд из веток разных размеров и ускорить процесс образования компоста, пригодного для подкормки культурных растений.

    Мини дробилка для измельчения веток своими руками

     · Дробилка для дерева позволит избавиться от неэстетичных груд из веток разных размеров и ускорить процесс образования компоста, пригодного для подкормки культурных растений.

    Дробилка для веток своими рукамиРемонт квартир

     · Дробилка для дерева позволит избавиться от неэстетичных груд из веток разных размеров и ускорить процесс образования компоста, пригодного для подкормки культурных растений.

    как создать функциональную конструкцию Шредер из стиральной машины

    Садовые работы не обходятся без отходов различного типа. Это могут быть обрезанные ветки или скошенная трава. Привычка все сжигать не приносит пользы ни земле, ни атмосфере. Можно пойти другим путем и обеспечить использование отходов в качестве материалов для удобрения. Чтобы добиться этого, необходимо предусмотреть компостную яму. Бросать в нее большие ветки нет смысла, т. к. они будут перерабатываться годами. Лучшим решением будет самодельный садовый измельчитель. Но перед тем как его собрать, необходимо хорошо понимать, какие виды измельчителей существуют. Об этом речь пойдет в статье.

    Какими бывают измельчители


    Садовые измельчители есть нескольких вариантов. Некоторые создавались специально для использования в домашних условиях, другие имеют большие габариты, поэтому применяются в промышленных масштабах. Но принцип работы у них один. Различия лежат в типе измельчительной системы и приводе. Каждую следует рассмотреть отдельно.

    Компоненты


    Чаще всего садовый измельчитель представляет собой небольшую конструкцию, которую легко передвигать по территории. Она состоит из:

    • двигателя;
    • вала с ножами;
    • короба, куда закладывается материал;
    • рамы,
    • кожуха;
    • сита;
    • панели управления;
    • бункера;
    • проталкивателя.

    Двигатель у измельчителя может быть электрическим или топливным. Первый не имеет вредных выбросов, а также работает несколько тише своего топливного аналога. Но в некоторых случаях он может уступать по мощности. Кроме того, бензиновый двигатель гарантирует отличную автономность. Его можно применять в любой точке сада без того, чтобы тянуть удлинители. При этом расход бензина не слишком велик. Запуск чаще всего обеспечивается ручным стартером. Для электрических моделей измельчителей есть блок управления. Клавиша пуска несколько утоплена, чтобы предотвратить непреднамеренный запуск. Клавиша остановки выделена красным цветом и имеет большие габариты.

    От двигателя вращение передается на вал. На нем находятся элементы, которые производят измельчение. Сырье попадает через загрузочный бункер. Чтобы ветки не застревали, в комплекте с большинством моделей поставляется проталкиватель. Он представляет собой небольшой пластиковый брус, которым можно подтолкнуть ветки к режущей системе. После измельчения сырье может попадать на сито, которое распределяет его по фракциям или высыпаться в бункер. Для некоторых моделей придется предусмотреть собственный бункер, другие уже имеют его в комплекте.

    Весь механизм закреплен на стальную раму, которая представляет собой конструкцию из сваренных трубок. Чтобы при измельчении ничего не разлеталось на нее надевается металлический или пластиковый корпус. В конструкции обязательно присутствует рукоятка и пара колес, за которые садовый измельчитель легко передвигать.

    Измельчительные системы


    Садовые измельчители могут быть универсальными или направленными только на один вид сырья. В зависимости от этого выделяют несколько видов механизмов:

    • ножевые;
    • фрезерные;
    • турбинные;
    • валковые;
    • молотковые;
    • с леской.

    Ножевые измельчительные системы используются чаще всего. Они отлично перемалывают как ветки, так и сорняк. Но у них есть некоторые ограничения по толщине обрабатываемых веток. Второй вид измельчительных систем отлично подходит для веток. При этом такой механизм практически ничего не сможет сделать с травой. Турбинный вариант схож с тем, который применяется многим и в домашнем хозяйстве. На вращающийся цилиндр закрепляется несколько лезвий, которые измельчают попадающий продукт. Подходит такое измельчение для небольших веток, травы, а также различных плодов, например, кабачков. Молотковые представляют собой вращающуюся заготовку с острыми выступами через определенные промежутки. Подходит для обработки тонких ветвей. Те механизмы, где в роли измельчителя выступает леска, подходят только для травы, т. к. неспособны справиться с ветками.

    Приводные системы


    Если в планах есть изготовление измельчителя, который будет использоваться постоянно, тогда есть смысл в приобретении отдельного двигателя. В других случаях его можно применять от других инструментов. В качестве электрического двигателя отлично подойдет мотор от самодельного заточного станка или помпы. Бензиновый или дизельный двигатель можно использовать от мотоблока, который простаивает большую часть года. Основные преимущества и недостатки каждого были описаны выше. Особое внимание при изготовлении собственного измельчителя стоит обратить внимание на мощность двигателя.

    Если в планах есть только переработка небольших веток от кустарников и деревьев, диаметр которых не превышает 2 см, тогда можно воспользоваться прибором с мощностью от 1,1 кВт. Если есть потребность в измельчении веток с диаметром в 4 см, тогда стоит смотреть в сторону двигателя с мощностью от трех кВт. Когда есть доступ к трехфазной сети, тогда можно поставить мотор с потреблением в 6 кВт. Он позволит обработать заготовки с диаметром до 15 см. Важным узлом в измельчителе является привод, который соединяет двигатель с валом. Он может быть:

    • прямым;
    • цепным;
    • ременным.

    Каждый из них имеет свои преимущества. Стоит отметить, что ременной является одним из наиболее безопасных, но он может покручиваться, если диаметр заготовок превышает номинальный.

    Совет! Если принято решение использовать бензиновый двигатель для садового измельчителя, тогда стоит брать в расчет только те, которые имеют мощность более 5 л. с.

    Чертежи для самостоятельной сборки


    Самостоятельно можно изготовить измельчитель, который будет использоваться для получения щепы и тот, что подходит для переработки травы или некоторых плодов. Каждый требует отдельного рассмотрения.

    Измельчитель для веток


    Один из вариантов измельчителя, который можно собрать самостоятельно, имеет в своей основе насадки для циркулярной пилы с победитовыми напайками. Для всего агрегата понадобятся такие компоненты:

    • двигатель;
    • отрезные пилы;
    • штанга;
    • шкив;
    • материал для рамы;
    • шкив;
    • металл для кожуха и бункера;
    • прокладки для ножей.

    Отрезные пилы подбираются любого удобного диаметра, но не больше 250 мм, т. к. корпус измельчителя получится слишком громоздким. Их понадобится 20 штук. В качестве штанги можно использовать шпильку с резьбой М20, также стоит запастись гайками к ней. Шкив необходимо подобрать такой, который обеспечит передачу усилия и требуемые обороты, подойдет, например, от автомобильного генератора. В качестве листового материала подойдет оцинкованный металл.

    Процесс сборки


    Первым делом необходимо изготовить рабочий механизм, который представляет собой объединенные пильные диски. Нет смысла монтировать их вплотную. С одной стороны, это уменьшит площадь измельчения, а с другой, не получиться добиться требуемого результата. Элементы надеваются на подготовленную шпильку. Между ними необходимо сделать проставки из металлических или пластиковых шайб. После того как для будущего измельчителя надеты, их необходимо стянуть гайками с двух сторон, чтобы они не перемещались по шпильке. На шпильку с двух сторон монтируются подходящие подшипники, благодаря которым будет осуществляться вращение. С одной из сторон закрепляется шкив, на который будет надет ремень.

    Из металлического уголка или квадратной трубы изготавливается рама, на которую можно будет зафиксировать двигатель и рабочий узел измельчителя. Ширина рамы должна быть не больше длины шпильки либо для нее можно предусмотреть дополнительное крепление. К раме привариваются ножки, которые позволят поднять измельчитель до требуемой высоты. Изготавливаются держатели подшипников. Их можно позаимствовать со схожих механизмов. Они представляют собой полукруглые хваты. Потребуется правильно расположить держатели на раме измельчителя, не должно быть малейшего перекоса.

    Обратите внимание! Вал необходимо отцентрировать, чтобы при работе не было лишнего шума и вибрации. Это можно сделать добавлением дополнительного груза на вал.

    Двигатель фиксируется к раме подвижно. Это необходимо для того, чтобы была возможность легко варьировать натяжение ремня от двигателя к шкиву измельчителя. Когда основная конструкция готова, можно приступить к изготовлению кожуха для измельчителя. Закрыть необходимо пространство, где движется ремень, чтобы на него не наматывались посторонние предметы. Потребуется также изготовить бункер, в который будет производиться основа для измельчения. Его можно собрать жестким из стали или мягким из оцинкованного металла. Небольшая металлическая юбка потребуется в том месте, где из измельчителя будет высыпаться готовый продукт. Она будет направлять компоненты в подготовленный контейнер.

    Совет! Щепу фруктовых деревьев после измельчения лучше хранить отдельно. Она может понадобиться для холодного или горячего копчения.

    Измельчитель для травы


    О том, как сделать садовый измельчитель своими руками для небольших веток, было рассказано выше. Но в некоторых случаях требуется заготовка корма для скота. Для этого потребуется измельчитель для травы. Примерный чертеж такого измельчителя можно увидеть ниже. Он отличается от предыдущего измельчителя механизмом, который будет использован.

    Для изготовления измельчителя понадобятся такие компоненты:

    • круглая металлическая емкость;
    • электрический двигатель;
    • металлические пластины-ножи.

    Двигатель используется электрический, т. к. нет необходимости в задействовании высоких мощностей. Такой измельчитель редко транспортируется по территории, поэтому его можно расположить стационарно. В качестве емкости подойдет металлическое ведро или бочка. В днище емкости для измельчителя сверлится отверстие, через которое будет просунут вал двигателя. В качестве измельчителей можно использовать несколько металлических ножей, как показано на фото. В этом случае их необходимо разделить проставками и зафиксировать гайкой.

    Другим вариантом для измельчителя будет металлический диск, на который монтируется несколько ножей. Такая конструкция есть на чертеже выше. Попадая между ножами, трава или другие компоненты будут измельчаться. Снизу необходимо предусмотреть отверстие для вывода измельченной травы или плодов. Для подачи в измельчитель также необходимо предусмотреть крышку с отверстием. Благодаря этому части не будут разлетаться по сторонам. Садовый измельчитель можно изготовить из болгарки, описание такой конструкции есть в видео.

    Резюме


    Как видно, собрать измельчитель собственными руками не представляет особой сложности. Но это справедливо в том случае, если основные компоненты уже есть в наличии или их можно купить дешево. Также стоит проанализировать, сколько времени уйдет на сборку измельчителя. В некоторых случаях дешевле будет купить готовый вариант измельчителя, чем возиться с собственным.

    Неизбежным спутником садового участка является растительный мусор в виде травы и веток. Выбрасывать или сжигать такие отходы нецелесообразно, ведь из него можно получить натуральное удобрение. Достаточно измельчить его до состояния щепы. С этой задачей с легкостью справится садовый шредер. Однако если на его приобретение нет финансовой возможности, то можно изготовить садовый измельчитель своими руками. Как это сделать – подробно расскажет данная статья.


    Садовый измельчитель своими руками: основные элементы конструкции

    Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.


    Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

    • бункера;
    • привода;
    • измельчительного механизма;
    • металлической рамы с защитным кожухом.

    Некоторые модели могут быть оборудованы дополнительными элементами:

    • бункером для измельченного органического мусора;
    • проталкивателем;
    • ситом для регулирования фракции щепы.

    Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.


    Измельчительный механизм

    Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

    Существуют следующие варианты измельчительного механизма:

    • фрезерный, для переработки твердой древесины;
    • ножевой универсальный;
    • валковый, для перемалывания тонких веток деревьев и кустарников;
    • с вращающимися турбинами для измельчения толстых веток;
    • молотковый, для утилизации тонких веток;
    • триммерный, основанный на использовании лески, для мягкого мусора.

    При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.


    Тип и мощность двигателя

    Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

    Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

    Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.


    Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

    Этапы создания садового измельчителя веток своими руками

    Создание шредера своими руками весьма трудоемкий процесс, который требует от мастера технических знаний и высокого уровня практических навыков. Вся работа состоит из двух этапов. Первый, подготовительный, заключается в создании чертежа садового измельчителя своими руками и приобретении необходимых материалов. Вторым этапом является непосредственно сборка шредера.

    Создание чертежа измельчителя

    Чертеж можно выполнить от руки или воспользоваться специальной конструкторской программой на компьютере. Основная конструкция измельчителя состоит из бункера, рамы, двигателя, вала с ножевым механизмом и защитного кожуха.


    Примеры чертежей измельчителей веток своими руками наглядно показывают, что для режущей системы могут применяться различные дробильные механизмы.

    В случае использования наборного пакета дисковых пил, чертеж измельчителя будет довольно простым. На металлической раме устанавливается вал с закрепленными дисковыми пилами в количестве 15-30 шт., который приводится в движение двигателем с помощью ременной передачи. Для этого на концах вала и двигателя расположены шкивы. Как показывают чертежи измельчителя своими руками, ветки для отопления дома измельчаются именно благодаря такой режущей системе.


    Для создания шредера с ножевой дисковой системой измельчения на чертеже указывается диаметр режущего диска, количество ножей и место их расположения. Сам диск может размещаться вертикально или под некоторым углом. Количество ножей влияет на степень измельчения. Их может быть от 1 до 3 штук.

    Существует вариант создания чиппера с двумя валами. Ознакомиться с такой системой измельчения можно на видео. Чертежи измельчителя веток своими руками с двухвалковой режущей системой отличаются наличием сразу двух валов с ножами, которые располагаются между металлическими пластинами. Каждый вал оснащен 3-4 ножами. Сами ножи закрепляются при помощи болтов и смещены в сторону относительно центра вала.

    В отверстиях металлических пластин закреплены четыре подшипника, которые отвечают за свободное вращение валов. А две шестеренки, приводимые в движение двигателем, обеспечивают их синхронное вращение. Крутящий момент от двигателя к приводу передается с помощью цепи или ременной передачи. Расстояние между валами подбирается исходя из ширины ножей и толщины веток.


    Устройство шредера: 1 – обшивка каркаса, 2 – каркас, 3 – корпус редуктора, 4 – рабочий вал, 5 – ведущий вал, 6 – клиновидный ремень, 7 – электродвигатель, 8 – поворотная площадка

    Необходимые материалы для изготовления измельчителя

    Чтобы сделать садовый чиппер, где системой измельчения выступает набор из дисковых пил, необходимо приобрести такие составляющие:

    • дисковые пилы в количестве 15-20 шт. диаметром 18 см;
    • двигатель;
    • 2 шкива;
    • 2 подшипника с креплением;
    • металлические шайбы в количестве 17-22 штук толщиной до 5 мм для разделения дисковых пил;

    Устройство рабочего (ведомого) вала: 1 – втулка, 2 – вал, 3 – режущий элемент, 4 – винт М12 х 35 мм с внутренним шестигранником, 5 – пружинная шайба А12, 6 – стопорное кольцо 40 х 2,5 мм, 7 – шестерня MSGA4-50, 8 – подшипник №6210

    • трубы профильные для создания каркаса;
    • металл листовой толщиной около 2 мм для бункера и кожуха.

    Для шредера с ножевым диском понадобится:

    • двигатель;
    • металл листовой 2 мм толщиной;
    • лист металла и ножи для диска.

    Для создания измельчителя с двумя валами необходимо приобрести следующие материалы:

    • бензиновый или электрический двигатель;
    • две пластины из металла толщиной 10 мм:
    • пару шестерней для обеспечения синхронного движения валов;
    • шестерню или шкив для передачи крутящего момента от двигателя к валам;
    • шкив для вала двигателя;

    Устройство ведущего вала: 1 – стопорное кольцо 30 х 2 мм, 2 – шестерня MSGВ4-15, 3 – втулка, 4 – вал, 5 – подшипник №6207, 6 – шкив ведомый

    • 5 подшипников с креплениями;
    • измельчительные ножи;
    • трубы профильные для создания рамы;
    • листовой металл толщиной не менее 2 мм для создания приемного бункера и защитного кожуха.

    Как видно из представленного перечня, конструкция измельчителя с дисковым механизмом является наиболее простой и доступной. Однако такой шредер может измельчать ветки диаметром всего до 20 мм. А вот чиппер с двумя валами легко справится с крупной древесиной диаметром до 80 мм.


    Сборка шредера

    Имея все необходимые элементы, можно смело приступать к созданию конструкции садового измельчителя веток своими руками на основании выполненного чертежа. Сборка садового шредера независимо от типа конструкции механизма состоит из нескольких последовательных этапов:

  • Монтаж рамы.
  • Создание бункера.
  • Сборка измельчительного механизма.
  • Установка двигателя и измельчительного устройства на раму.
  • Создание измельчителя с наборным пакетом дисковых пил

    Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.


    Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.

    Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.

    Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении. При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях.


    Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла. Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.

    Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.

    Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.

    Создание шредера с ножевым диском

    Создать такой измельчитель травы своими руками можно из подручных материалов. Поскольку он предназначен для измельчения мягкого мусора, его конструкция будет весьма простой, однако и не будет обладать высоким показателем прочности. Можно сварить бункер из листового металла, а можно взять обыкновенное металлическое ведро. Также подойдет корпус от старого вентилятора.


    Для создания режущей системы на металлическом диске в специальные прорези вставляются ножи, которые можно предварительно изготовить из листа рессоры от автомобиля. Диск устанавливается на вал. Далее размещается приемный короб. Для такого шредера подойдет маломощный двигатель в 1 кВт. Все подробности создания садового электрического измельчителя травы своими руками можно посмотреть в видеоматериалах, предложенных в интернете.

    Инструкция по сборке двухвалкового шредера

    Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.


    Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.

    Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.

    Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.


    Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.

    Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.

    Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.


    Как сделать измельчитель из подручных материалов

    Многие бережливые и запасливые хозяева не спешат выбрасывать старые инструменты и бытовые приборы. Они находят им новое применение. Стоит проявить немного фантазии, включить логику и смекалку, и из подручных инструментов и старых деталей можно создать настоящего помощника в хозяйстве. Рассмотрим некоторые простые варианты изготовления самодельного измельчителя веток и травы из простых и доступных материалов.

    Шредер из болгарки и пылесоса

    Одной из таких самодельных конструкций является выполненный своими руками садовый измельчитель из болгарки, старого пылесоса и ножей от газонокосилки. Один известный изобретатель Владимир Беляев предложил свой измельчитель веток своими руками, видео создания которого вдохновило многих модернизировать данную идею и предложить свое видение при создании дачного помощника. Далее рассмотрим один из интересных и популярных вариантов.

    Для создания несложной, но продуктивной конструкции потребуется старый работающий пылесос, болгарка Макита мощностью 3,2 кВт, ножи от газонокосилки, устойчивая деревянная основа, приемная воронка и металлический столик с вертикально приваренным листом металла.


    Чертеж шредера для изготовления своими руками: 1 – стойки, 2 – основание, 3 – опоры качения, 4 – фреза дисковая, 5 – лопасти вентилятора, 6 – биты молотковой дробилки, 7 – сетка калибрующая, 8 – приводной электродвигатель, 9 – подающий бункер, 10 – подпрессовщик, 11 – откидной кожух измельчителя, 12 – стационарный кожух измельчителя, 13 – ременная передача, 14 – шкив, 15 – механизм натяжения ремней

    Приемная воронка горизонтально крепиться на вертикальном металлическом листе, приваренном к столику. Этот лист должен быть толстым, чтобы удержать на себе прикрепленную с помощью болтов болгарку и установленные на ней ножи. Если посадочное место трехлепестковых ножей от газонокосилки не совместимо с угловой шлифмашинкой, то тогда необходимо их подточить, чтобы ножи надежно сели. Для того чтобы измельченная масса не застревала между ножами, на металлический лист крепится труба от старого пылесоса, которая подает воздух. Желательно чтобы болгарка и пылесос включались одновременно.

    Металлический столик располагается на деревянной стационарной основе. Также следует установить защитный кожух, который предотвратит обратное движение измельченных веток.

    Такой простой вариант садового измельчителя своими руками, видео наглядное тому подтверждение, можно легко создать на своей даче, без сложных этапов работы и приобретения дополнительных материалов.


    Шредер из стиральной машины

    Садовый измельчитель можно создать из старой стиральной машинки. Для этого понадобится корпус и двигатель от техники, старая пила, ведро и другие детали, и инструменты для крепления конструкции.

    В корпусе старой стиральной машинки делается боковое отверстие для выхода переработанного сырья. На дно емкости с использованием специальной втулки крепятся ножи, которые можно изготовить из кусочков старой пилы. В качестве двигателя используется уже имеющийся, встроенный в старую стиральную машинку. Приемный контейнер для измельченного мусора устанавливается возле бокового отверстия.

    Шредер из дрели

    Еще одним элементарным изобретением является самодельный шредер с помощью электрической дрели. Принцип действия такого механизма напоминает овощерезку.


    Чертеж молоткового шредера: 1 – загрузочный бункер (металл 1 мм), 2 – окантовка горловины загрузочного бункера (уголок 25х25 мм), 3 – заслонка/задвижка (металл 1 мм), 4 – болты М6 для стяжки (8 шт), 5 – обрамление загрузочного отверстия в корпусе (равнополочный уголок 25 мм), 6 – шпильки М8 (8 шт), 7 – наружный барабан корпуса (труба 270х6 мм), 8 – статор с бороздками (труба 258х6 мм), 9 – молоточки (металл 3 мм, закаленный до твердости HRC 45–47, 72 шт), 10 – шпингалет диаметром 3 мм (4 шт), 11 – гайка М20 с пружинной шайбой, 12 – ось молоточков (круг диаметром 22 мм, 4 шт), 13 и 14 – обвязка патрубков (равнополочный уголок 25 мм), 15 и 19 – резиновые прокладки толщиной 3 мм, 16 – гайки М8 крепления фланца (8 шт), 17 – молотковый ротор, 18 – фланец (металл 5 мм, 2 шт), 20 – дистанционные шайбы (металл 3 мм, закаленный до твердости HRC 45–47, 70 шт), 21 – фиксатор, 22 – приводной вал

    Для создания конструкции необходимо взять старый табурет. Просверлить в нем отверстие диаметром 12 мм. С обратной стороны табурета прикрепляется корпус с подшипником. На табурет устанавливается и закрепляется саморезами ведро с отверстием такого же диаметра. В отверстие вставляется подшипник, на который устанавливается вал с закрепленными на нем ножами из быстрорежущей стали. К концу вала снизу табурета присоединяется двухрежимная дрель через быстрозажимной патрон.

    В ведро забрасывается мягкое сырье и запускается электрическая дрель. После тщательного измельчения до нужного состояния мульча извлекается. Данная конструкция рассчитана на небольшой объем перерабатываемых отходов.

    Особого внимания заслуживает процесс изготовления и затачивания ножа. Следует выполнить одностороннюю заточку. Заточенная плоскость располагается внизу. Для измельчения свежескошенной травы идеально подойдет ромбовидная форма ножа, в которой можно округлить лезвия. Это позволить траве свободно скользить по режущей кромке измельчительного ножа, не наматываясь при этом на него.


    Чертеж ручного измельчителя, для которого можно использовать привод от электродрели: 1 – обечайка, 2 – подшипник, 3 – барабан, 4 – крестовина, 5 – рукоятка для вращения, 6 – торцевая стенка корпуса, 7 – щиток, 8 – скатная доска лотка, 9 – подставка, 10 – боковая стенка корпуса

    Из предложенных вариантов можно сделать вывод, что создать садовый измельчитель своими руками можно из любого подручного материала. Достаточно иметь электродвигатель, адаптированный под сеть 220В, любую круглую емкость достаточного размера, стальной лист, ножовку по дереву или пилы от старой газонокосилки для создания режущего механизма.

    Тонкости при выборе двигателя для шредера

    Определенная мощность двигателя обеспечивает необходимую производительность измельчителя. Подбирая двигатель, следует руководствоваться некоторыми важными правилами:

  • Для мелких веток следует выбирать двигатель мощностью не менее 2 кВт. Чем выше показатель мощности, тем больше производительность и техническая возможность шредера.
  • Для измельчения мягких отходов в виде травы и листьев достаточно будет двигателя мощностью 1,5 кВт.
  • Мощность бензинового двигателя должна не быть меньше 6 л.с.
  • Не следует применять слишком мощные двигатели более 3,5 кВт. Они потребляют много электроэнергии, однако при этом не достигается максимальная производительность агрегата.
  • Число оборотов двигателя на производительность измельчителя большого влияния не оказывает. Здесь важной является частота оборота ножей, которая обеспечивается за счет клиноременной передачи.
  • Для надежного измельчения веток следует сообщить ножевому валу скорость не более 1500 об/мин. Это происходит за счет правильного подбора диаметров ведущего и ведомого шкивов.

  • Главные преимущества самодельных садовых измельчителей

    Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

    Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.


    Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

    Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

    Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.


    Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.

    Экология потребления.Усадьба:После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку.

    После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Если вы экономный хозяин, привыкший все отходы пускать в дело, то скорее всего отправляете все ветки в компостную кучу. Там все это добро гниет и года через 3-4 вы гарантированно получите прекрасное органическое удобрение – компост. Все это, конечно, замечательно, но слишком долго. Если же вы предварительно измельчите ветки и листья на них, то компост у вас созреет за сезон, а то и за пару месяцев. И тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку. Аппараты, существующие в продаже, не дешевы, поэтому мы предлагаем вам ознакомиться с инструкцией, позволяющей сделать садовый измельчитель своими руками.

    Материалы, которые нам понадобятся

    Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

    • Дисковые пилы – 15-25 штук
    • Мотор – бензиновый или электрический
    • Шпилька (штанга) М20, к ней шайбы и гайки
    • Шкив (например, от генератора ВАЗ) и плотный ремень
    • Подшипники
    • Металлические трубы для рамы
    • Листовой металл для бункера
    • Шайбы из пластика 14-24 штуки

    Устройство садового измельчителя – определим важнейшие детали агрегата

    Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

    Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

    Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

    Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

    Пошаговая инструкция и нюансы работ

    1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

    Пилы, набранные на ось будущего измельчителя

    Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

    2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

    3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

    К раме крепится ось с дисковыми пилами

    4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

    5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

    Кожух лучше выполнить из листового железа – это надежнее!

    6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

    Приемный бункер легко сделать из оцинкованной стали

    Преимущества самодельного варианта

    В отличие от заводских моделей, самодельный измельчитель не требует излишне бережного отношения. Он станет универсальным помощником в хозяйстве и поможет не только измельчать ветки и другой бытовой мусор, но и дробить плоды (яблоки, груши, сливы), причем вместе с косточками. Это очень удобно при необходимости приготовить джем, пюре или домашнее вино, когда плоды измельчаются до пастообразного состояния.

    Садовый измельчитель в действии

    Дисковые пилы, образующие нож агрегата, способны перерабатывать довольно большие куски древесины. Конечно, речь не идет о бревнах, но ветки диаметром 10см будут ему вполне «по зубам». Этим самодельный измельчитель выгодно отличается от заводского изделия, корпус которого просто не пропустит крупные части материала. Соответственно, вы значительно сэкономите свое время, ведь вам не придется сортировать ветки по размерам и думать, куда девать слишком крупные фрагменты. Также не нужно будет следить за влажностью материала, в то время как купленный измельчитель требует регулировки степени сырости исходного сырья. Дело в том, что у большинства современных готовых измельчителей, электродвигатель расположен внизу конструкции, поэтому при переработке мокрых стеблей влага неминуемо попадет в двигатель, а это приведет к поломке. В самодельном изделии вы вольны сами решать, где установить двигатель, в описанном выше варианте он расположен горизонтально, на одном уровне с ножами.

    Стоит обратить внимание также на экономию средств при использовании самодельного измельчителя. Во-первых, изготовление изначально будет дешевле, чем покупка заводского устройства, а во-вторых, «самоделка» не будет нуждаться в приобретении дорогих деталей при поломке – все ее элементы не отличаются дороговизной.

    Самодельный садовый измельчитель способен раздробить даже крупные ветки, превратив их в щепки

    Кроме того, самодельный садовый измельчитель отличается высокой производительностью. Все отходы, загружаемые в бункер, будут затягиваться дисковыми пилами и исчезать с невероятной скоростью. Таким образом, самодельный аппарат может оказать ничуть не хуже дорогого и современного садового инструмента. Одним словом, если измельчитель очень нужен, но денег на его покупку нет, выход один – сделать его своими руками!

    Видео пример использования этого агрегата

    Сборка измельчителя компоста

    Компост – один из самых универсальных союзников садовода. Этот богатый питательными веществами перегной не только не содержит органических веществ и , но также может служить в качестве удобрения, средства для обработки почвы или биоразлагаемой мульчи для борьбы с почвой и сорняками.

    Проблема, конечно, в том, что процесс разложения, ответственный за превращение мусора в сокровище, может занять месяца. Однако это долгое ожидание может быть сокращено до нескольких дней, если органическое сырье подготовлено должным образом.И ключ к этой подготовительной процедуре – это измельчение всего, что попадает в компостную кучу. Видите ли, измельчая материал измельчителем компоста и увеличивая его открытую площадь поверхности, вы можете улучшить действие бактерий. . . и в конечном итоге способствуют скорости и качеству разложения.

    Теперь серьезные садовники имеют , которые, как известно, выходят и тратят более 1000 долларов на измельчители / измельчители для выполнения своей работы по компостированию.. . но вы можете добиться почти тех же результатов, потратив 40 или 50 долларов из своего кармана, просто внося незначительные изменения в бывшую в употреблении газонокосилку!

    Вам понадобится рабочая самоходная роторная косилка (с валом отбора мощности малой мощности (ВОМ) сбоку от двигателя). . . немного листового металла (подойдет «кожа» от старой стиральной машины или сушилки). . . звездочку, цепь и ограждение от старого велосипеда. . . небольшая звездочка, подходящая для вала отбора мощности двигателя.. . 15-дюймовый стержень 1/2 дюйма. . . два напольных фланца 1/4 дюйма … пара электрических металлических трубок длиной 1/2 дюйма на 25 дюймов … и некоторое крепежное оборудование (если вы просто не можете найти хороший с самоходным приводом газонокосилки, подойдет обычная роторная модель, хотя вам придется аккуратно загружать материала вручную при использовании устройства.)


    Начните свой проект с косилки и убедитесь, что на ее деке достаточно места, чтобы вы могли добавить желоб для корма спереди.Если возникла проблема, попробуйте повернуть двигатель на 180 ° на платформе и снова установить его. Как только правильное положение установлено, прорежьте отверстие 4 1/2 “X 8 1/2” в верхней части деки, центрируя его прямо перед силовой установкой. Затем, используя листовой металл, сформируйте 16-дюймовый широкогорлый (11 1/2 “X 13”) конический бункер, с 3-дюймовым экраном вверху и некоторыми монтажными выступами внизу. . . используя нашу иллюстрацию в качестве руководства.

    После сборки желоба прикрутите его прямо к отверстию деки и поддержите двумя скобами кабелепровода (просто расплющите и согните их концы, и закрепите опоры между задней частью бункера и задней частью платформы косилки).Затем вы можете закрепить маленькую звездочку на валу отбора мощности двигателя, после чего натянуть цепь на оба зубчатых колеса. Путем натягивания звеньев можно приблизительно определить подходящее место для вала подающей лопасти, которое должно располагаться посередине между передней и задней стенками бункера, но достаточно высоко, чтобы обеспечить полный зазор большой звездочки.

    После того, как это место установлено и размечено, прикрутите фланцы пола болтами к отметкам вала и просверлите отверстия 1/2 дюйма для установки оси лопасти.После прикрепления звездочки к валу путем приваривания хомута между двумя частями, вставьте весь узел на место и отметьте его для сверления. Затем вокруг него и сквозь него могут быть закреплены толстые металлические пластины подходящего размера. (Эти лопасти подачи должны иметь такой размер, чтобы они могли свободно вращаться внутри желоба, с зазором примерно в полдюйма по всему периметру.)

    После того, как лопасть установлена, вы можете измерить цепь и связать ее на месте, закрепив ограждение между декой и боковой стороной бункера.Вы также можете заменить стандартное лезвие косилки на модель с большим подъемом. . . который имеет поднятые вверх наконечники, которые улучшают измельчение машины, удерживая компостный материал на пути измельчителей в течение более длительного периода времени.

    Сделав это улучшение, вы создадите недорогого, но впечатляющего садового помощника, который не только мобильный (что позволяет вам смешивать индивидуальные компостные смеси в соответствии с конкретными потребностями различных участков, почв или выращиваемых растений), но и пригоден в кроме того, для измельчения и очистки уже компостированного материала для специальных применений.


    Первоначально опубликовано: март / апрель 1984 г.

    Доступно

    типов измельчителей – Homesteaders

    Тщательно продумайте свои потребности в измельчении, прежде чем von начнет покупать машину. Сегодня на рынке представлено множество различных измельчителей, и вместо того, чтобы пытаться перечислить их все, мы решили описать основные доступные типы и привести несколько примеров каждого типа. Имейте в виду, что модели меняются из года в год, и обязательно изучите все особенности моделей, которые вы рассматриваете.

    Большие измельчители-измельчители

    Большинство измельчителей в этой группе составляют классику отрасли – Amerind-MacKissic, Gilson, Lin dig. и WW. К ним следует добавить Rover, Ariens, Roto-Hoe, Hahn-Ec! Ipse и Winona, все из которых имеют более крупную машину в своих широких моделях.

    Четырехколесный измельчитель-измельчитель

    1 »В общем, эти измельчители-измельчители предназначены для работы в сельской местности, хотя вы можете быть полностью довольны одной из этих более крупных машин. на вашем загородном и / о сотке.Вы обнаружите, что они могут работать с большим разнообразием материалов, чем измельчители-упаковщики, а также с большим объемом. А благодаря прочному каркасу и колесам намного проще выкатить их в сад или опрокинуть в компостную кучу. Также хорошо иметь возможность сообщить, что измельчители служат годами с очень мелким ремонтом (легко выполняемым местным дилером), поэтому их стоимость может окупиться в течение длительного периода времени.

    Ameriud-MacKissic Model 12-P – 6 л.с.Комбинированный измельчитель бревен и измельчитель-измельчитель. Помимо работы с обычными органическими материалами для компостирования, включая кукурузные початки, он измельчает бревна размером до 3 дюймов до древесной щепы. Режим! i) -P работает от 4 или 5 л.с. Двигатель и работает через серию из 24 свободно вращающихся ножей. Блоки отбора мощности доступны для многих популярных малых тракторов.

    6 л.с. Gilson Chopper оснащен девятью квадратными вращающимися режущими балками вместо экрана, которые идеально подходят для измельчения влажных, сырых и волокнистых материалов.Режущее действие обеспечивается тремя наборами вращающихся обоюдоострых ножей – 12 режущих поверхностей. Бункер самотечной подачи имеет большие размеры – почти 17 на 17. Чоппер имеет ременной привод с промежуточной муфтой.

    Lindig Concho также доступен с электродвигателем мощностью 5 или 7 л.с. двигатель. Он предлагает широкий ассортимент шлифовальных головок с передней стороны от 4 до 4 дюймов. Щетка с боковой вентиляцией и измельчитель древесины подаются непосредственно в смесительную камеру. Узел измельчения и измельчения представляет собой серию молотов с маятниковым движением.Стальная рама поддерживается тремя колесами, одно впереди, которое поворачивается [два назад].

    8 л.с. Мощный измельчитель-измельчитель Roto-Hoe Cut’n Shred имеет боковую подачу, которая ведет прямо к трем ножам, проходящим мимо закаленного блока. Мы использовали эту функцию, чтобы срезать длинные, крепкие рваные сиа’ки, и обнаружили, что она хорошо справляется со своей задачей. Построенная из стали 12-го калибра, рама оснащена четырьмя колесами и имеет длинную буксировочную ручку для облегчения передвижения. Решетка из стального прутка имеет большие расстояния для уменьшения заклинивания.

    Royer 8 – это специально разработанная машина, бесконечная измельчающая лента которой облицована планками из закаленной стали, установленными рядами. Модели 8, 10 и 12 работают от электричества или газа с производительностью от 1 до 12 кубических ярдов на 1 час почвы, торфа и других органических материалов. Многие муниципалитеты используют более крупные модели для измельчения перед их компостированием. Это хорошо сделанная машина, предназначенная для смешивания, посадки и компостных смесей.

    Помимо обычного грохота, W-W Model 62-G предлагает решетку из шести стержней и роликов для использования при измельчении влажных материалов.

    Шредер Ройера

    Работает от 5 л.с. двигатель, он работает через серию закаленных цепов молотковой мельницы и может обрабатывать все обычные органические материалы размером до 2 дюймов, обрезки деревьев, мелкие камни, фосфатную породу, жестяные банки и бутылки. Дополнительные шлифовальные грохоты обрабатывают кукурузу, пшеницу или милон.

    Winona Model jR-AW устанавливается на четыре колеса, но модель JR-S может быть установлена ​​на садовом тракторе или над компостной ямой. Winonas имеют электрический или газовый привод и имеют сменные стойки, включая стойку для влажных ковриков для липких материалов, которая представляет собой короткое сито, закрывающее только половину камеры смешивания.Работает от 2 л.с. двигатель, он работает через режущий блок, состоящий из 16 шарнирных ножей.

    Юкити Чипстер

    Chipster имеет мощность 8 л.с. подающий ролик с бензиновым двигателем, муфта для отключения подающего ролика, мельничный ротор Summit, измельчающий грохот и головка citip direction. Для удобства передвижения используются два колеса, но Chipster нельзя перевозить как прицеп .i. Желоб для подачи щеток имеет ширину 16 дюймов и длину 13 дюймов с отверстием для ротора, которое позволяет подавать ветви диаметром до 2 дюймов.Ролик с самоподачей, расположенный в конце желоба, подает ветку в ротор молотковой мельницы, где она измельчается, просеивается и сбрасывается на землю перед Chipster. Если динамически сбалансированный ротор молотковой дробилки перегрузится, подающий ролик автоматически остановится, пока перегрузка не будет устранена, а затем автоматически запустится снова. Масса; 215 фунтов.

    Lickity Chipper Модель PTO-5

    Brush Chipper использует коробку отбора мощности tr nor.Модель ВОМ в стандартной комплектации оснащается колесами, шинами и камерами. Его можно буксировать на работу на нормальной скорости по шоссе за любым транспортным средством. Загрузочный желоб можно сложить, а разгрузочный желоб воздуходувки отрегулировать для облегчения буксировки. Модель ВОМ оборудована шкворневым сцепным устройством. Ротор молотковой мельницы обрабатывает конечности диаметром до 5 дюймов со скоростью 50 футов в минуту.

    A.M. Леонард Сон, Inc. P.O. Box 816 Piqua, OH 45356

    Щеточный измельчитель Diadem

    Измельчитель Diadem может обрабатывать конечности диаметром до 3 дюймов.Щетка самоподача проходит через измельчитель и превращается в мелкую стружку всего за несколько секунд. Маленькую кисть можно обрабатывать пучками за раз. Он изготовлен из высокопрочной листовой стали с моторным отсеком 6 калибра (5 мм) и ротором с твердым цилиндром. В массивный ротор встроены два режущих ножа толщиной 0,4 дюйма из специально закаленной хромованадиевой стали. Колесная диадема имеет ширину 30 дюймов; его можно взять куда угодно для утилизации щеток на работе. Все шины полностью пневматические. Вы можете выбирать между трехточечной навеской и ВОМ на 8, 10 и 12 ч.п. модели.

    Vaiulermolen Corp., проспект Айорса, 119, Ливингстон. N J (»7039

    Шредер-упаковщик с верхней вентиляцией

    Шредер-упаковщики с верхней вентиляцией

    Компактный измельчитель-упаковщик с верхней вентиляцией выбрасывает поток измельченного щебня в сад или компостную кучу. Модель Hahn 3i / 2 л.с. Mighty Compact и International Harvester 35P во многом идентичны. Они низкие –

    лепет, с широкогорлыми бункерами с гравитационным обледенением и парой широкозахватных.колеса с резиновыми колесами для дополнительной устойчивости и мобильности. Обе модели оснащены молотковыми мельницами-подстилки и дополнительными упаковщиками.

    Молоты из закаленной стали с подвижным ходом, большой загрузочный бункер и регулируемый разгрузочный желоб? встроены в корм MeDouough Snapper с низким центром тяжести. Модель jO-S разработана для обработки листьев, обрезков кустарников, грунтовок деревьев толщиной до 1/2 дюйма и стеблей кукурузы. Он приводится в действие 3-х сильным двигателем. двигатель с центробежным сцеплением и ременной передачей.

    Большой (22 дюйма в ширину) желоб для сбора листьев и другого газонного мусора, а также установленное на стеле отверстие для измельчения веток – особенности трех измельчителей-упаковщиков с верхней вентиляцией, которые почти идентичны по конструкции: Колумбийский режим! <554-4.Jacobsen № 50080 и MTD № 244-650. Работает от 5 л.с. двигателем, каждая машина оснащена трехступенчатым режущим действием, состоящим из одного реверсивного лезвия fiat, девять fiai! ножи и четыре режущих пальца, в дополнение к новому желобу, эти измельчители имеют очень широкие бункеры.

    Шредер-упаковщики с нижней вентиляцией

    Атлас. Модели Cross, Kees, Roper и Sensation, хотя и более или менее идентичны по внешнему виду – широкие, низко расположенные бункеры, каждый с набором прочных колес и двигатели, установленные непосредственно над режущими блоками, – «несколько отличаются по своим характеристикам. ; у оферта,

    5 ч.п. Atlas выполняет резку с помощью трех стальных лезвий и восьми режущих пластин, которые позволяют резать древесину толщиной до 1 дюйма. Привод отвала прямой от двигателя. В бункер встроен покерный стержень для измельчения веток и лоз.

    Кросс-измельчители

    выпускаются двух моделей: M / 2 л.с. 1365 и 5 л.с. 4650. Оба измельчителя укладывают измельченный материал в мешок и оснащены подметающим бункером, который упрощает очистку пиломатериалов. Электроэнергия поступает напрямую от двигателей на роторные фрезы с лезвиями dfiiibie.

    Kees Kom-Pak также имеет воронку с граблями, опционально. Его стальные режущие лезвия могут обрабатывать древесину толщиной до 1 дюйма на 5 л.с. модель или дюйм для 3i / 2 л.с. Каждая машина упакована по три пакета.

    Модель: ih.p. Ропер работает с двумя высокоскоростными ножами

    liottom-i’enletl Shrrdder-liiigger

    для измельчения листьев, веток и лоз. Стоит отметить, что прилагаемые фотографии Roper показывают, что он обрабатывает кукурузные початки. <5 ч.п. Модель зависит от тройных режущих лезвий и отбойных планок в камере измельчения. На разгрузочном желобе имеется неподвижный стальной ддлеетор для направленного ломвола измельченного материала шин. Сумки дуги. так же доступно.

    Мощность в Sensation linger Beaver передается напрямую от двигателя к двойному набору реверсивных ножей без ремней и цепей; предохранительный голландский предохранитель был разработан для защиты двигателя от ударов. Eager Beaver легко разбирается для транспортировки на машине благодаря ручным ручкам большого диаметра.

    Sears 8 л.с. Super-Shredder напоминает роторную косилку с двигателем, установленным непосредственно над тремя высокоскоростными режущими лезвиями. Измельченные частицы – листья, виноградные лозы, ветки и садовый мусор – удаляются на дно мешка. Ротистый, но. неглубокий бункер может быть опущен для сгребания и подметания мусора с газона. Включены пять сумок.

    Томы Toro в двух моделях, 3т / 2 и 5 л.с. Каждый из них имеет большой наклонный бункер для подачи самотеком с толкателем для перемещения материала.Двигатель расположен прямо над режущими лезвиями – два в меньшей модели и три в большей – которые работают вместе с измельчающими планками на нижнем вентиляционном отверстии. Доступен дополнительный комплект для упаковки в мешки.

    ИСТОЧНИКИ ИЗМЕЛЬЧИТЕЛЕЙ

    Следующие компании продают несколько различных моделей измельчителей:

    Эллис-Чалмерс

    Товары для активного отдыха на открытом воздухе Div. 1126 S. 70th, P.O.B. 512 Милуоки, Висконсин 53201

    Amerind-MacKissic Box 111

    Паркер Форд, Пенсильвания 19457 Ариенс

    111 Calumet ft o55 \ V.Райан Ст. Бриллион, Wl 54110

    Atlas Tool & Mfg. Co. 5151 Natural Bridge Ave. St, Louis, MO 63115

    Bolens Div. FMC Corp. Городское / пригородное энергетическое оборудование Div. 2I5S. Парковая

    Порт Вашингтон, WI 53074 Колумбия

    P.O. Box 2741, 5389 W. 130th St. Cleveland, OH 44111

    Gilson Brothers Mfg. Co. Box 152

    Плимут, WI 53073

    Hahn, Inc. Сельскохозяйственные продукты Div. 1625 N. Garvin St. Evansville, IN 47717

    International Harvester 401 N.Мичиган авеню, Чикаго, Иллинойс 60611

    Jacobsen Mfg. Co. 1721 Packard Ave. Radne, WI 53403

    F. D. Kees Mfg. Co, Box 775, 700 Park Ave. Beatrice, NB 68310

    Lindig Mfg. Corp.

    Box 111,1877 W. County Rd. C

    Сент-Пол, MN 55113

    Magna American Corp. Box 90, Hwy. 18 Раймонд, MS 39150

    ■ VfcDonougii Power Equipment, Inc. Macon Rd.

    McDonough, GA 30253

    MTD Products, Inc. Box 2741, 5389 W. 130th Cleveland, OH 44ill

    Red Cross Mfg, Corp.Box 111, 124 S. Oak Bluffton, IN 46714

    Roof Mfg. Co. 1011 W. Howard St. Pontiac, IL 61764

    Roper Sales Corp. 1905 W. Court St. Kankakee, IL 60901

    Roto-Hoe Ä: Sprayer Co. 100 Auburn Rd., Rt. 87 Ньюбери, Огайо 44065

    Royer Foundry & Machine Co., 158 Pringle St. Kingston, PA 18704

    Sears, Roebuck & Co. 925 S. Homan Ave. Chicago, IL 60607

    Toro Co,

    81M Lyndale Ave. S Bloom ington, MN 55420

    Измельчительная мельница Winona 1009 W.Пятая улица Вайнона, MN 55987

    WW Grinder Corp. 2957 \\ Market St. Wichita, KS 67219

    W’W Grinder Model 5-20-1 W’-W Criiuler Corp.
    WW Grinder Model 2 + 62 W -VV Grinder Corp,
    IV-It ‘Grinder liconomy Model A WW Grinder Corp.

    Продолжить чтение здесь: Источники мульчирующего оборудования

    Была ли эта статья полезной?

    Измельчители – Поселенцы – Прогрессивное садоводство

    Сегодняшние измельчители-измельчители лучше, чем когда-либо, – во многом благодаря 20-летнему опыту в области органического садоводства, который делится и передается множеством садоводов.Они также доступны в большем разнообразии – некоторые больше и мощнее, а некоторые более компактны, – но все они созданы для того, чтобы лучше выполнять конкретную работу в саду.

    Тип измельчителя, который вы покупаете, должен зависеть от вида садоводства, в котором вы работаете, размера вашего участка и типа органических материалов, которые вы собираетесь использовать для кормления. Хороший измельчитель будет обрабатывать все виды садовых отходов и пожнивных остатков, не забиваясь, и его должно быть легко перемещать, а это значит, что вы можете взять инструмент с собой на работу – в компостную кучу, садовый ряд или кучу щепы. которые были сброшены в конце вашей дороги.

    Сегодня существует два основных типа измельчителей; измельчитель-упаковщик с низким центром тяжести с широким бункером и классический стоячий измельчитель-измельчитель, предназначенный для обработки больших объемов и разнообразных материалов.

    Теперь в одной машине доступно множество комбинаций принадлежностей и функций. Газовый двигатель, который когда-то отказывался от охвата, стал намного более надежным и более легким в запуске. Вы также можете найти электрические измельчители, которые намного тише, легче запускаются, а также не содержат дыма.Но они должны держаться поближе к дому, и всегда есть опасность поиграться с электричеством на улице, на влажной земле.

    Многие измельчители, как низкопрофильные упаковщики, так и более крупные измельчители, оснащены приспособлением для измельчения, которое обычно представляет собой вращающийся нож, который работает через боковую прорезь и может

    Чтобы измельчитель не забивался, иногда лучше удалить сетку. , особенно при измельчении мы !, мокрые листья.

    обрабатывает ветки толщиной до двух и даже трех дюймов.Машины MacKissic, Roto-Hoe и Lindig – это три модели с этой функцией.

    Кроме того, существуют аксессуары или приспособления для измельчения, которые подходят для небольшого ездового трактора или шагающего силового агрегата, который также функционирует как роторный культиватор, niowet, измельчитель, снегоуборщик или даже бульдозерный отвал.

    Перегрузка любой машины приведет к ее заклиниванию и остановке. Это особенно верно для измельчителя, чья работа заключается в измельчении волокнистых, влажных или влажных материалов, а затем их выбросе через сито или решетку.Мы рекомендуем работать с максимально большим экраном – дюймовый экран IVi на Lindig превосходен. Gilsors, W W “и Roto-Iloe предлагают решетку из стержней или квадратных роликов, которые кажутся почти устойчивыми к заклиниванию. Другим решением проблемы является” стойка для влажных ковриков “Winona, которая закрывает только половину камеры измельчения.

    , если вы измельчаете ve> v мокрый, мокрый,

    Чтобы измельчитель не засорялся, иногда лучше снимать сетку, особенно при измельчении сырых листьев we !.

    и резиновые листья, вот верный способ избавиться от разочарования и потери времени – снять экран. Без этого резаки измельчают листья до удовлетворительного агрегата, который можно использовать для компоста или мульчи. Я также считаю, что это хорошая идея, чтобы сразу же положить заполнитель в компостную кучу или посадочный ряд.

    Вы также можете обнаружить, что сцепление, центробежное, которое зависит от скорости двигателя, приводящего его в действие, или сцепление с ручным управлением, помогает избежать заеданий.Это требует аварийной работы машины, но может сэкономить много времени, затрачиваемого на очистку внутренней части вашего измельчителя.

    Проверьте колеса рассматриваемых измельчителей. У них должна быть как минимум пара, прочные и резиновые, и они должны быть расположены так, чтобы они удобно и безопасно поддерживали машину при ее перемещении. Некоторые из более крупных моделей

    Роторная система с тремя резцами

    ЧЕТЫРЕ ВИДА РЕЖУЩИХ МЕХАНИЗМОВ

    Поворотные лезвия tvilh Ножи на раме

    Поворотные лезвия tvilh Ножи на раме

    Роторная система с тремя ножами

    Молотковая дробилка

    Rigidh Mounted Knia

    Роторные лопасти, которые вращаются через стационарные ножи, установленные на раме магазина, и выбрасывают мох с частицами через боковые вентиляционные отверстия.

    Еще одна проверенная временем система – это серия ножей, жестко установленных на вращающемся горизонтальном валу. Фабричные плиты и сетка имеют тенденцию удерживать материал против режущего действия лезвий.

    Knia с жесткой рамой

    > Горизонтальный вал поставляется с тремя колесами, а некоторые – с четырьмя. Убедитесь, что машина, которую вы макаете, рулит легко и удобно.

    Одно из самых разумных садоводческих мероприятий, которые мы когда-либо видели, было на ферме Golden Acres в нижнем округе Бакс, штат Пенсильвания, где двойная колея из прочных рельсов была проложена вдоль ряда контейнеров для компоста.На рельсах был установлен крупногабаритный измельчитель, который перемещался от бункера к бункеру, откладывая на ходу весь свой агрегат.

    Существует три или четыре основных системы для уменьшения и смешивания ваших органических отходов. Цепи из закаленной стали молотковой мельницы свободно вращаются на вращающемся валу и поэтому обладают способностью поглощать удары от ударов по камням. Также кажется, что в смесительной камере есть минимум засорения из-за влажных материалов. Наборы зубьев или ножей из закаленной стали, жестко закрепленные на вращающемся валу, работают в сочетании с внутренними перегородками и нижним экраном, которые стремятся удерживать материал в контакте с ножами.Маленькие измельчители-упаковщики работают с серией из двух или трех вращающихся ножей, как у газонокосилок. В некоторых моделях эти вращающиеся ножи проходят между стационарными ножами, которые являются частью рамы или шасси, для достижения более полной резки. турбулентность, создаваемая вращающимися лопастями, также выталкивает агрегат через вентиляционное отверстие, что позволяет размещать его именно там, где это необходимо – либо в куче компоста, либо в посадочном ряду.

    Органические и компостируемые искусственные вещества можно измельчить в измельчитель до рабочего агрегата или массы.Вы обнаружите, что у вас дома достаточно материала для измельчения отходов, и что вы будете заняты на несколько выходных, особенно в конце лета и осенью. Это сорняки, обрезки травы, пожнивные остатки и листья. Добавьте к этим местным преимуществам содержимое вашего мусорного ведра; он хорошо сочетается практически с чем угодно.

    Затем есть щепа из местного дорожного управления, опилки с соседнего лесного склада и кукурузные початки с ближайшего комбикормового завода (если вы можете их измельчить).Все эти разновидности целлюлозы подходят для смешивания с мусором. Однако работать с не измельченными кукурузными початками может быть непросто. Крепкие початки имеют привычку вылетать из бункера прямо вам в голову. Некоторые садоводы сообщают, что тщательное замачивание (до недели) початков смягчает их и облегчает измельчение.

    Нет садовой травы проще и приятнее, чем измельчение сухих осенних листьев. Но если ваши листья перезимовали и стали жесткими, влажными и эластичными, скармливайте их в измельчитель очень маленькими пригоршнями, за которыми следует сухие опилки, и снова будьте готовы к работе без сетки.

    ДОСТУПНЫЕ ВИДЫ ИЗМЕЛЬЧИТЕЛЕЙ

    Тщательно продумайте свои потребности в измельчении, прежде чем покупать машину. Сегодня на рынке представлено множество различных измельчителей, и вместо того, чтобы пытаться перечислить их все, мы решили описать основные доступные типы и привести несколько примеров каждого типа. Имейте в виду, что модели меняются из года в год, и обязательно изучите все особенности моделей, которые вы рассматриваете.

    Большие измельчители-измельчители

    Большинство измельчителей в этой группе составляют классику отрасли – Amerind-MacKissic, Gilson, Lindig.и WW. К ним следует добавить Rover, Ariens, Roto-Hoe, Halm-Eclipse и Winona, все из которых имеют более крупную машину в своей обширной линейке.

    Четырехколесный измельчитель-измельчитель

    В целом, эти измельчители-измельчители предназначены для работы с пластинами площадью от 1 до 5 акров в сельской местности, хотя вы можете быть полностью довольны одной из этих более крупных машин на своем дачный \ соток. Вы обнаружите, что они могут работать с большим разнообразием материалов, чем измельчители-упаковщики, а также с большим объемом.А благодаря прочному каркасу и колесам их намного проще, как вы думаете, выкатить в сад или на компостную кучу. Также хорошо иметь возможность сообщить, что измельчители служат годами с очень мелким ремонтом (легко выполняемым местным дилером), поэтому их стоимость может окупиться в течение длительного периода времени.

    Ameriud-MacKissic Model 12-P – 6 л.с. комбинированный измельчитель бревен и измельчитель-измельчитель. В дополнение к работе с обычными органическими материалами для компостирования, включая кукурузные початки, он сокращает количество бревен до.9 дюймов до древесной щепы. Модель i> -P питается от 4 или 5 л.с. двигатель и работает через серию из 24 свободно качающихся ножей. Блоки отбора мощности доступны для многих популярных малогабаритных тракторов.

    6 л.с. Gilson Chopper оснащен девятью квадратными вращающимися режущими балками вместо экрана, которые идеально подходят для измельчения влажных, мокрых, волокнистых материалов. Режущее действие обеспечивается тремя наборами вращающихся обоюдоострых ножей – 12 режущих поверхностей. Бункер самотечной подачи большой – почти 17 на 17.Чоппер имеет ременной привод с холостым сцеплением.

    Lindig Concho также доступен с электродвигателем мощностью 5 или 7 л.с. двигатель. Он смазывает широкий спектр шлифовальных сит от дюйма до дюйма. Щетка с боковым отверстием и измельчитель древесины подаются непосредственно в смесительную камеру. Режущий и измельчающий агрегат представляет собой серию свободно вращающихся молотков. Стальная рама поддерживается на три колеса, одно переднее, которое поворачивается, плюс два задних.

    8 л. С. Мощный измельчитель-измельчитель Roto-Hoe Cut’n Shred имеет боковую подачу, которая ведет непосредственно к трем ножам, проходящим мимо закаленного блока.Мы использовали эту функцию для измельчения длинных жестких стеблей кукурузы и обнаружили, что она хорошо справляется со своей задачей. Построенная из стали 12-го калибра, рама сидит на четырех колесах! Имеет длинную ручку для буксировки для большей мобильности. Решетка из стального прутка имеет большую ширину для уменьшения заклинивания.

    Royer 8 – это специально разработанная машина, бесконечная измельчающая лента которой облицована планками из закаленной стали, установленными рядами. Модели ft, 10 и 12 работают на электричестве или газе и имеют производительность от 5 до 12 кубических ярдов на час почвы, торфа и других органических материалов.Многие муниципалитеты используют более крупные модели для измельчения перед их компостированием. Это хорошо сделанная машина, предназначенная для смешивания, посадки и компостных смесей.

    Помимо обычного грохота, W-W Model 62-G предлагает решетку из шести стержней и роликов для использования при измельчении влажных материалов.

    Работает от 5 л.с. Он работает через серию закаленных рулонов молотковой мельницы и может обрабатывать любые обычные органические материалы размером до 114 дюймов, обрезки деревьев, мелкие камни, фосфатную породу, жестяные банки и бутылки.Дополнительные шлифовальные грохоты обрабатывают кукурузу, пшеницу или милон.

    Winona Model JR-AW устанавливается на четыре колеса, но модель JR-S может быть установлена ​​на садовом тракторе или над компостной ямой. Winonas имеют электрический или газовый привод и имеют сменные стойки, в том числе подставку для влажного материала для липких материалов, которая представляет собой короткое сито, закрывающее только половину камеры смешивания. Работает от 2 л.с. двигатель, он работает через режущий блок, состоящий из 16 шарнирных ножей.

    Юкити Чипстер

    Chipster имеет 8 часов.п. подающий валок с бензиновым двигателем, муфта для отключения подающего вала, ротор типа молотковой мельницы, измельчающий сито и головка направления стружки. Для удобства передвижения используются два колеса, но Chipster нельзя перевозить как прицеп. Желоб для подачи щеток имеет ширину 16 дюймов и длину с отверстием для ротора, которое позволяет подавать ветви диаметром до 2 дюймов. Ролик с самоподачей, расположенный в конце желоба, подает ветку в ротор молотковой мельницы, где она измельчается, просеивается и сбрасывается на землю перед Chipster.Если динамически сбалансированный ротор молотковой дробилки перегрузится, подающий ролик автоматически остановится, пока перегрузка не будет устранена, а затем автоматически запустится снова. Вес: 215 фунтов.

    Lickity Chipper Модель PTO-5

    В Brush Chipper используется коробка отбора мощности трактора. Модель ВОМ в стандартной комплектации оснащается колесами, шинами и камерами. Его можно буксировать на работу на нормальной скорости по шоссе за любым транспортным средством. Загрузочный желоб можно сложить, а разгрузочный желоб воздуходувки отрегулировать для облегчения буксировки.Модель ВОМ оборудована шкворневым сцепным устройством. Ротор молотковой мельницы обрабатывает конечности диаметром до 5 дюймов со скоростью 50 футов в минуту.

    A.M. Леонард Фе Сон, Inc. P.O. Box 816 Piqua, OH 45356

    Щеточный измельчитель Diadem

    Измельчитель Diadem может обрабатывать конечности диаметром до 3 дюймов. Щетка самоподача проходит через измельчитель и превращается в мелкую стружку всего за несколько секунд. Маленькую кисть можно обрабатывать пучками за раз. Он изготовлен из сверхпрочной листовой стали калибра 6 (5 мм.) моторная палуба и ротор со сплошным цилиндром. В массивный ротор встроены два режущих ножа толщиной 0,4 дюйма из специально закаленной хромованадиевой стали. Колесная диадема имеет ширину 30 дюймов; его можно взять куда угодно для утилизации щеток на работе. Все шины полностью пневматические. Вы можете выбрать вал отбора мощности с трехточечной навеской и мощностью 8, 10 и 12 л.с. модели.

    Vandermolen Corp. 119 Dorsa Ave. Livingston, NJ 07039

    Шредер-упаковщик с верхней вентиляцией

    Шредеры-упаковщики с верхней вентиляцией

    Компактный измельчитель-упаковщик с верхней вентиляцией выбрасывает поток измельченного щебня в сад или компостную кучу.Модель Hahn 3/2 л.с. Mighty Compact и International Harvester 35P во многом идентичны. Они низкие –

    Профиль

    с широким горлышком, самотечным бункером и парой широких колес с резиновыми колесами для дополнительной устойчивости и мобильности. Модели Roth оснащены молотковыми фрезами ruitl и дополнительными упаковочными машинами.

    Свободно вращающиеся молотки из закаленной стали, большой загрузочный бункер и регулируемый разгрузочный патрубок встроены в низкий центр тяжести подающего луциана McDotioiigh. Модель 30-S была разработана для обработки листьев, обрезков кустов, отпечатков деревьев толщиной до U дюймов и стеблей кукурузы.Он приводится в действие 3-х сильным двигателем. двигатель с центробежным сцеплением и ременной передачей.

    Большой (22 дюйма) желоб для сгребания карнизов и другого мусора с газона, а также боковое отверстие для измельчения веток – это особенности трех измельчителей-упаковщиков с верхней вентиляцией, но они почти идентичны по конструкции. Это Columbia Model 654-4. Jacobsen № 50080. ami M I D № 214-650. Работает от 5 л.с. Двигатель, каждая машина оснащена трехступенчатым режущим механизмом, состоящим из: • одинарного плоского реверсивного лезвия, девяти цепных ножей и четырех режущих пальцев. В дополнение к новому желобу, эти измельчители имеют очень широкие бункеры.

    Ботиом-Venteci Sliredcler-Baggers

    Модели Atlas, Cross, Kees, Roper и Sensation, более или менее идентичные по внешнему виду – широкие, низко расположенные бункеры, каждый с набором прочных колес и двигатели, установленные непосредственно над режущими блоками, – несколько отличаются по конструкции. функции, которые они предлагают.

    5 л.с. Atlas выполняет резку с помощью трех стальных лезвий и восьми брусков, которые позволяют резать древесину толщиной до 1 дюйма. Привод Rladc осуществляется напрямую от двигателя.В бункер встроен покерный стержень для измельчения веток и лоз.

    Кросс-измельчители бывают двух моделей: ili / o h.p. 4365 и 5 л.с. 4650. Оба измельчителя укладывают измельченный материал в мешок и оснащены подметающим бункером, который упрощает уборку газона. Электроэнергия поступает напрямую от двигателей на двухлопастные дисковые ножи.

    Kees Kom-Pak также имеет воронку с граблями, опционально. Его стальные режущие лезвия обрабатывают наконечник дерева до 1 дюйма на 5 л.с. модель или 3 / дюйм для Si / 2 ч.п. Каждая машина упакована по три пакета.

    Модель 3i / 2 л.с. Ропер работает с двумя высокоскоростными ножами

    Hattum-Venled Slireddt-r-Iftlggei

    для измельчения листьев, веток и лоз. Стоит отметить, что прилагаемые фотографии Roper показывают, что он обрабатывает кукурузные початки. 6 л.с. Модель зависит от тройных режущих лезвий и отбойных планок в камере измельчения. На разгрузочном желобе имеется неподвижный стальной дефлектор для контроля направления измельченного материала.Сумки также доступны.

    Мощность в Sensation Eager Beaver передается напрямую от двигателя к двойному набору двусторонних лопастей без ремней и цепей; предохранительная муфта была разработана для защиты двигателя от ударов. Eager Beaver легко разбирается для транспортировки на машине благодаря ручным ручкам большого диаметра.

    Sears 8 л.с. Super-Shredder напоминает роторную косилку с двигателем, установленным непосредственно над тремя высокоскоростными режущими лезвиями. Измельченные частицы – листья, виноградные лозы, ветки и садовый мусор – удаляются на дно мешка.Бункер с широким горлом, но неглубокий, может быть опущен для сгребания и подметания мусора с газона. Включены пять сумок.

    Toro выпускается в двух вариантах: 3i / 4 и 5 л.с. Каждый из них имеет большой наклонный бункер самотечной подачи с толкателем для перемещения материала. Двигатель расположен непосредственно над режущими лезвиями – двумя в меньшей модели и тремя в большей – которые работают вместе с измельчающими планками на нижнем вентиляционном отверстии. Доступен дополнительный комплект для упаковки в мешки.

    ИСТОЧНИКИ ИЗМЕЛЬЧИТЕЛЕЙ

    Следующие компании продают несколько различных моделей измельчителей:

    Аллис-Чахнерс

    Товары для активного отдыха на открытом воздухе Div.I126S. 70-е, P.O.B. 512 Милуоки. WI 53201

    Amerind-MacKissic Box 111

    Паркер Форд. PA 19457 Ariens

    111 Calumet & 655 W. Ryan St. Brill ion, WI 54110

    Atlas Tool & Mfg. Co. 5151 Natural Bridge Ave. St. Louis, MO 63115

    Bolens Div. FMC Corp. Городское / пригородное энергетическое оборудование Div. Ул. С.Парк, 215,

    Порт Вашингтон, WI 53074 Колумбия

    P.O. Box 2741,5389 W. 130 th St, Cleveland, OH 44111

    Gilson Brothers Mfg.Ко. Box 152

    Плимут, WI 53073

    Hahn, Inc. Сельскохозяйственные продукты Div. 1625 N. Garvin St. Evansville, IN 47717

    International Harvestci 401 N. Michigan Ave. Chicago, IL 60611

    Jacobsen Mfg. Co. 1721 Packard Ave. Racine, WI 53403

    F. D. Kees Mfg. Co. Box 775. 700 Park Ave. Beatrice, NB 68310

    Lindig Mfg. Corp.

    Сент-Пол, MN 55113

    Magna American Corp. Box 90, Hwy. 18 Раймонд, MS 39150

    McDonough Power Equipment, Inc.Macon Rd.

    McDonough, GA 80253

    MTD Products, Inc. Box 2741,5389 W. 130th Cleveland, OH 44111

    Red Cross Mfg. Corp. Box 111, 124 S. Oak Bluffton, IN 46714

    Roof Mfg. Co. 1011 W. Howard St. Pontiac, IL 61764

    Roper Sales Corp. 1905 W. Court St. Kankakee, IL 60901

    Roto-Hoe & Sprayer Co. 100 Auburn Rd., Rt. 87 Ньюбери, Огайо 44065

    Royer Foundry fc Machine Co. 158 Pringle St. Kingston, PA 18704

    Sears, Roebuck & Co.925 S. Homan Ave. Чикаго, Иллинойс 60607

    Торо Ко.

    811! Lyndale Ave. S Bloomington, MN 55420

    Измельчительная мельница Winona 1009 W. Fifth St. Winona, MN 55987

    W-W Grinder Corp. 2957 N. Market Si. Wichita, KS 67219

    tV-W Grimier Модель î-20-t WW Grinder Corp.
    IV-IV Grinde) Модель 2 + 62 WW Grinder Corp.
    WW Grinder iicimomy Модель A WW Grimier Corp.

    Читать дальше: Мульчирование

    Была ли эта статья полезной?

    Sun-Joe-13-Amp-16: 1-Reduction-Electric-Leaf-Mulcher / Shredder

    ИЗМЕЛЬЧИТЕ С ЭТОМ ЛЕГКОМ ИСПОЛЬЗОВАНИЕМ МУЛЬЧЕРА ДЛЯ ЛИСТОВ! Электрический измельчитель / измельчитель листьев Sun Joe® SDJ616 на 13 ампер мгновенно превращает огромные груды мертвых листьев, переполняющих ваш двор, в богатую питательными веществами мульчу, которую можно легко утилизировать или использовать в качестве компоста. Мульчер для листьев Shredder Joe не только сократит количество отходов на вашем дворе до 1/16 от первоначального размера, но также создаст идеальное удобрение, которое можно переработать и повторно использовать для омоложения вашего сада.Кроме того, Sun Joe использует электроэнергию, а не газ, поэтому вы можете безопасно измельчать листья, не производя токсичных выбросов.

    Измельчить листья в мульчу легко с электрическим измельчителем Sun Joe. Просто выгрузите пригоршни листьев в 19-дюймовый бункер, который легко загружается, и наблюдайте, как его мощный двигатель на 13 А и система мульчирования без лезвий быстро избавятся от мусора на вашем дворе. Электрический мульчер для листьев Shredder Joe с диаметром среза 12 дюймов и мощной триммерной линией безопасно и эффективно мульчирует до 55 галлонов листьев в минуту! Благодаря технологии Smart Shred Sun Joe использует передовую систему охлаждения двигателя, которая отводит воздух от измельченных листьев, чтобы значительно снизить количество пыли, образующейся во время использования.Уникальной особенностью Sun Joe является удобный для чтения диск управления с регулируемыми настройками для влажных или сухих дворовых отходов, включая листья, солому, скошенную траву и даже сосновые иглы.

    При весе всего 13,2 фунта мульчер Shredder Joe легко транспортировать, а его компактная конструкция позволяет снимать ножки и размещать корпус двигателя внутри бункера для компактного хранения. Электрический мульчер Shredder Joe собирается за считанные минуты без дополнительных инструментов! В комплект поставки входят двадцать сменных режущих линий, которые одинаково легко установить.ОБОРУДОВАНИЕ ® для осенней уборки с помощью Sun Joe® Shredder Joe – умного, безопасного и эффективного инструмента для уменьшения нагрузки на листья.

    Чтобы посмотреть, как мы открываем коробку и собираем SDJ616, щелкните здесь: Open The Box SDJ616 Demo.

    Чтобы посмотреть, как мы заменяем линию измельчения на SDJ616, щелкните здесь: Заменить Установить демо SDJ616L.

    Vermeer BC1000XL Brush Chipper – Двигатель Tier 4 Final

    КОРПОРАЦИЯ VERMEER

    ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ ДАННЫХ

    В настоящей Политике конфиденциальности описывается, как корпорация Vermeer и ее контролируемые аффилированные лица («Vermeer») собирают, используют и раскрывают информацию, которую мы получаем от вас, а также способы защиты и защиты ваших данных.Если у вас есть дополнительные вопросы относительно ваших прав в соответствии с настоящей Политикой конфиденциальности или любого соглашения, которое вы заключили с Vermeer в отношении ваших данных, свяжитесь с нами по адресу [электронная почта защищена].

    Настоящая Политика конфиденциальности обычно применяется к Персональным данным, данным об оборудовании и эксплуатационным данным, которые Vermeer собирает, использует и раскрывает. Однако настоящая Политика конфиденциальности подчиняется любым конкретным положениям и условиям, изложенным в любых условиях использования, лицензионных соглашениях с конечным пользователем или других соглашениях с Vermeer, связанных с конкретным продуктом, услугой или собираемыми данными.Также важно отметить, что настоящая Политика конфиденциальности применяется к информации, собираемой, используемой и имеющейся у Vermeer и ее контролируемых аффилированных лиц, но не к ее сети независимых дилеров и дистрибьюторов, которые могут иметь свои собственные политики конфиденциальности, которые применяются к информации, которую они собирать с вас.

    Какие типы информации и данных собирает компания Vermeer и когда они собирают эти данные?

    Vermeer собирает различные типы личной информации, данных об оборудовании и рабочих данных.Мы собираем эту информацию, когда вы предоставляете ее нам (напрямую, через наших дилеров и / или представителей или через оборудование Vermeer) или когда вы пользуетесь определенными услугами, предоставляемыми Vermeer.

    «Личная информация» – это информация, которая может использоваться для идентификации, поиска или связи с вами как с физическим лицом, а также другая информация о вас, которую мы связываем с Личной информацией. Личная информация, которую мы собираем, включает, помимо любой другой информации, раскрытой во время сбора:

    ID категории

    Категория личной информации

    Примеры

    А Контактная информация и идентификаторы Имена, номера телефонов, почтовые адреса, языковые предпочтения, уникальные личные идентификаторы, онлайн-идентификаторы, файлы cookie *, IP-адреса, Mac-адреса, адреса электронной почты, имена учетных записей и соответствующая информация об учетных записях, номера социального страхования, номера водительских прав, номера паспортов и похожие идентификаторы.
    B Записи о покупках и транзакциях Записи об оборудовании, программном обеспечении и других продуктах или услугах, приобретенных у Vermeer, регистрация оборудования, запросы в службу поддержки, информация об учетных записях клиентов, а также истории и тенденции потребления.
    С Интернет и электронные сети

    История просмотров, история поиска и информация о взаимодействии клиента с любыми веб-сайтами, приложениями или рекламой Vermeer, включая сайты, которые вы посещаете непосредственно перед и сразу после того, как покинули веб-сайты Vermeer.

    D Финансовая информация

    Информация о кредитной карте, номера счетов, кредитные рейтинги, информация о финансировании и аренде оборудования, а также другая финансовая информация.

    E Геолокационные данные

    Информация GPS, полученная от вашего оборудования или другого источника.

    Ф Информация о профессионалах, трудоустройстве и образовании

    Опыт работы, образование, текущий статус занятости и место работы.

    G

    Аналитика

    Выводы, сделанные на основе любой из вышеуказанных категорий информации для создания профиля о клиенте, отражающего его или ее предпочтения, характеристики, поведение, отношения, способности или склонности.

    * Для получения дополнительной информации об использовании компанией Vermeer файлов cookie и других технологий автоматического отслеживания см. Ниже раздел настоящей Политики, озаглавленный «Сбор данных веб-сайтов, файлы cookie и аналогичные технологии.Вы также можете ознакомиться с Политикой Vermeer в отношении файлов cookie, доступной здесь.

    «Неличная информация» – это любая информация, которая не идентифицирует физическое лицо и не может быть идентифицировано физическим лицом, например:

    • Файлы cookie и другие инструменты, используемые неидентифицируемым образом;
    • Анонимная информация;
    • Сводная информация; и
    • Информация о ваших деловых операциях, включая, помимо прочего:
      • Данные, относящиеся к конкретной операции, такие как данные о местоположении, если они хранятся в неидентифицируемом виде; и
      • Название, форма и контактные данные юридических лиц.

    «Данные об оборудовании» – это данные, генерируемые, собираемые или хранящиеся на вашем оборудовании или любом оборудовании или устройстве, взаимодействующем с вашим оборудованием, например, телематическое оборудование. Данные оборудования включают в себя следующую информацию о вашем оборудовании: местоположение, часы работы двигателя, расход топлива, диагностическую информацию и другие данные о работе и состоянии оборудования. Телематическое оборудование или другие устройства, взаимодействующие с вашим оборудованием, могут собирать данные об оборудовании, рабочие данные, личную информацию и / или другую неличную информацию.

    «Операционные данные» – это данные о том, как оборудование, услуги и аксессуары Vermeer, встроенные в оборудование, работают в отношении определенных работ, или другая информация, касающаяся процессов, операций, операторов, рабочих мест, эффективности работы и работы, выполняемой заказчиком. с оборудованием Vermeer. Он также может включать информацию или данные, которые клиент вводит в систему или услугу, предоставляемую Vermeer. Аксессуары, включенные в оборудование, включают услуги, оборудование и программное обеспечение, приобретенные или лицензированные Vermeer у третьих сторон для встраивания в оборудование Vermeer, с ним или на нем.Оборудование Vermeer также включает в себя определенное оборудование, выпускаемое под торговой маркой «Vermeer» или иным образом продаваемое компанией Vermeer или ее дилерами для использования с другим оборудованием Vermeer, например, вакуумное оборудование и системы обнаружения, произведенные третьими сторонами для Vermeer или совместно с ней.

    В дополнение к методам, описанным выше, компания Vermeer может собирать личную информацию, неличную информацию, данные об оборудовании и рабочие данные у своих авторизованных дилеров и дистрибьюторов в рамках своих стандартных бизнес-операций для оказания услуг авторизованным дилерам и дистрибьюторов, а также по иной договоренности в соответствии с соглашениями между Vermeer и такими авторизованными дилерами и дистрибьюторами.

    Когда данные описываются как «анонимные», это означает, что данные больше не связаны с конкретным человеком. Когда данные описываются как «агрегированные», это означает, что такая информация была объединена с другими данными таким образом, что ни одно лицо не может быть идентифицировано или связано с каким-либо конкретным действием или информацией.

    Как Vermeer использует вашу информацию («Цели»)

    С учетом ограничений и других прав, изложенных в настоящей Политике конфиденциальности, Vermeer использует вашу Личную информацию и Данные об оборудовании в идентифицируемой форме для различных целей, в том числе:

    • Для выполнения заказов и предоставления запрошенных услуг. Для выполнения заказов на продукты или услуги, а также для других услуг или целей, которые вы можете запросить или указать, например, доставка продуктов, техническое обслуживание, гарантийное обслуживание, финансирование, лизинг или кредитные услуги.
    • Продукция и поддержка клиентов. Для предоставления услуг поддержки, включая мониторинг и управление работоспособностью вашего оборудования, для предоставления обновлений и обмена информацией об улучшении продуктов, а также для диагностики и ремонта, безопасности продуктов и отзывов.
    • Маркетинг и опросы. для передачи предложений по продуктам и услугам от Vermeer или ее дилеров, поставщиков или партнеров, включая предложения, основанные на ваших интересах, личных и деловых характеристиках и вашем местонахождении; проводить опросы, опросы, розыгрыши, конкурсы, программы лояльности и другие рекламные мероприятия; и предоставить другую информацию, которая может вас заинтересовать, например новости компании Vermeer, каталоги, объявления, напоминания и технические бюллетени. Свяжитесь с нами, если вы не хотите, чтобы компания Vermeer связалась с вами в маркетинговых целях без вашего запроса.Мы предоставим вам возможность отказаться от получения маркетинговой информации или запросов на маркетинговые исследования.
    • Общие коммерческие цели. Для обеспечения и выполнения стандартных бизнес-задач, таких как обработка платежей, управление финансовыми счетами, разработка продуктов, безопасность продуктов, управление контрактами, администрирование веб-сайтов, управление веб-форумами, выполнение заказов или контрактов, аналитика, предотвращение мошенничества, корпоративное управление, отчетность и соблюдения правовых норм.
    • Как было обнаружено на момент взыскания .Любым другим способом, который мы можем описать, когда вы предоставляете нам информацию.

    За последние 12 месяцев компания Vermeer использовала следующие категории личной информации (по идентификатору категории) для поддержки этих целей:

    Цель использования Категории используемой личной информации
    Для выполнения заказов и предоставления запрошенных услуг A, B, C, D, E, F
    Продукция и поддержка клиентов A, B, C, D, E, F, G
    Маркетинг и опросы A, B, C, D, E, F, G
    Общие коммерческие цели A, B, C, D, E, F, G

    Эти цели могут быть необходимы компании Vermeer для выполнения контракта, стороной которого вы являетесь, выполнения юридического обязательства, которому подчиняется Vermeer, защиты жизненно важных интересов Vermeer или интересов другого физического лица или иного преследования законные деловые цели и задачи Vermeer.Компания Vermeer может получить ваше согласие на обработку ваших Персональных данных или данных об оборудовании, если это необходимо.

    Мы используем ваши Операционные данные, чтобы помочь вам в выполнении вашей работы и для предоставления запрашиваемых вами конкретных услуг, связанных с этими Операционными данными. Конкретные способы использования нами ваших операционных данных изложены в конкретных условиях обслуживания или контрактах, которые вы подписываете или принимаете в отношении услуг Vermeer, которые собирают операционные данные. В целом компания Vermeer и ее поставщики услуг передачи данных могут получить доступ к вашим Операционным данным в форме, позволяющей установить личность, только в случае необходимости для предоставления наших услуг или администрирования вашей учетной записи.

    Vermeer собирает неличную информацию так же, как она собирает личную информацию, данные об оборудовании и рабочие данные, как описано в других разделах настоящей Политики конфиденциальности.

    Поскольку неличная информация не идентифицирует вас лично, Vermeer может использовать и раскрывать неличную информацию для любых целей. В некоторых случаях Vermeer может объединять неличную информацию с личной информацией (например, объединять ваше имя с данными о вашем местонахождении). Если Vermeer объединяет любую неличную информацию с личной информацией, Vermeer будет рассматривать объединенную информацию как личную информацию.

    Кроме того, Vermeer оставляет за собой право использовать анонимные и агрегированные Персональные данные, Данные об оборудовании и Рабочие данные для улучшения своих продуктов и услуг, для создания и публикации отчетов, для проведения статистического анализа наших клиентов и оборудования, а также для других действий, которые не приводят к раскрытию вашей идентифицируемой информации.

    Когда компания Vermeer раскроет вашу информацию и кто может ее получить?

    Vermeer стремится к прозрачности в отношении того, как мы используем и раскрываем вашу информацию.Мы можем раскрывать и передавать вашу информацию следующим образом:

    • Мы можем передавать Личную информацию, Данные об оборудовании и Операционные данные нашим аффилированным компаниям, нашим поставщикам, авторизованным дилерам и дистрибьюторам и деловым партнерам, если это необходимо для достижения и в соответствии с Целями, изложенными выше, или по вашему разрешению. или запрос.
    • Мы также можем передавать Личную информацию, Данные об оборудовании и Рабочие данные нашим поставщикам услуг для выполнения Целей от нашего имени.Наши поставщики услуг обязаны по закону или контракту обращаться с вашей информацией и данными с тем же уровнем защиты, что и мы, и использовать их только в соответствии с нашими инструкциями.
    • Мы можем раскрывать Личную информацию, Данные об оборудовании и Операционные данные, если это необходимо для того, чтобы повлиять на продажу или передачу бизнес-активов, для обеспечения соблюдения наших прав, защиты нашей собственности или защиты прав, собственности или безопасности других лиц, или по мере необходимости для поддерживать функции внешнего аудита, комплаенс и корпоративного управления.
    • Мы также будем раскрывать Личную информацию, Данные об оборудовании и Рабочие данные, когда это требуется по закону, например, в ответ на повестку в суд, в том числе в правоохранительные органы и суды в странах, где мы работаем.

    За последние 12 месяцев такое раскрытие информации затронуло категории Персональной информации, указанные в таблице ниже. Обратите внимание, что использование и раскрытие Vermeer Персональной информации конкретных клиентов и других лиц зависит от характера и обстоятельств отношений этих лиц с Vermeer.В результате в отношении конкретного клиента включение данной категории личной информации в следующий список указывает только на то, что компания Vermeer могла раскрыть информацию третьему лицу или сторонам для деловых целей, а не то, что информация была так раскрыто.

    Категория стороннего получателя Категории раскрываемой персональной информации
    Филиалы, поставщики, официальные дилеры и дистрибьюторы, а также партнеры по бизнес-альянсу A, B, C, D, E, F, G
    Поставщики услуг A, B, C, D, E, F, G
    Профессиональные консультанты A, B, C, D, E, F, G
    Регулирующие и правоохранительные органы A, B, C, D, E, F, G

    Мы понимаем, что ваши рабочие данные особенно важны для вашего успеха.По этой причине мы не передаем ваши Операционные данные в неанонимной или неагрегированной форме каким-либо сторонам, которые напрямую не участвуют в предоставлении вам услуг без вашего явного согласия.

    Как отмечалось выше, Vermeer оставляет за собой право использовать и раскрывать анонимные и агрегированные Персональные данные, Данные об оборудовании и Рабочие данные для улучшения своих продуктов и услуг, для создания и публикации отчетов, для проведения статистического анализа наших клиентов и оборудования, а также для другие действия, которые не приводят к раскрытию вашей идентифицируемой информации.

    Как долго Vermeer будет хранить вашу информацию?

    Vermeer хранит различные типы персональных данных в течение разного периода времени в зависимости от Целей, для которых они обрабатываются, и уникальных обстоятельств вашей ситуации. Vermeer будет хранить вашу Личную информацию столько, сколько необходимо для соответствующей Цели. Для получения дополнительной информации о политике хранения данных Vermeer и о том, как долго ваши данные могут храниться, свяжитесь с нами (информация указана ниже).

    Сбор данных веб-сайта, файлы cookie и аналогичные технологии

    Когда вы посещаете наш веб-сайт или используете наши мобильные приложения, мы собираем определенную информацию с помощью автоматизированных средств с использованием таких технологий, как файлы cookie, пиксельные теги, инструменты анализа браузера, журналы серверов и веб-маяки.

    Например, когда вы посещаете наш веб-сайт, мы размещаем файлы cookie на вашем компьютере. Файлы cookie – это небольшие текстовые файлы, которые веб-сайты отправляют на ваш компьютер или другие устройства, подключенные к Интернету, для уникальной идентификации вашего браузера или для хранения информации или настроек в вашем браузере. Файлы cookie позволяют нам узнать вас, когда вы вернетесь. Они также помогают нам обеспечить индивидуальный подход и позволяют обнаруживать определенные виды мошенничества. Мы также можем использовать файлы cookie Adobe Flash, Microsoft Silverlight и аналогичные технологии, которые запоминают ваши настройки, предпочтения и использование способом

    похожи на файлы cookie браузера для персонализации и улучшения вашего онлайн-опыта, но не управляются через ваш браузер.Для управления файлами cookie Flash и Silverlight посетите веб-сайты Adobe и Microsoft.

    Пиксельные теги и веб-маяки – это крошечные графические изображения, размещаемые на страницах веб-сайтов или в наших электронных письмах, которые позволяют нам определить, выполнили ли вы определенное действие. Когда вы открываете эти страницы, открываете или щелкаете электронное письмо, пиксельные теги и веб-маяки генерируют уведомление об этом действии. Эти инструменты позволяют нам измерять отклики на наши сообщения и улучшать наши веб-страницы и рекламные акции.

    Мы собираем различные типы информации из файлов cookie и других технологий.Например, мы можем собирать информацию об устройстве, которое вы используете для доступа к нашему веб-сайту, о типе вашей операционной системы, типе браузера, домене и других системных настройках, а также о языке, который использует ваша система, а также о стране и часовом поясе, где находится ваше устройство. расположена. Журналы наших серверов также могут записывать IP-адрес или производное устройство, которое вы используете для подключения к Интернету. IP-адрес – это уникальный идентификатор, который устройства используют для идентификации и связи друг с другом в Интернете. Мы также можем собирать информацию о веб-сайте, который вы посещали до того, как пришли в Vermeer, и о веб-сайте, который вы посещаете после того, как покинули наш сайт.

    Во многих случаях информация, которую мы собираем с помощью файлов cookie и других инструментов, используется только неидентифицируемым образом, без ссылки на Личную информацию. Например, мы используем информацию, которую собираем о пользователях веб-сайтов, для оптимизации наших веб-сайтов и понимания моделей посещаемости веб-сайтов. В некоторых случаях мы связываем информацию, которую мы собираем с помощью файлов cookie и других технологий, с вашей Персональной информацией. Кроме того, если настройки на ваших мобильных устройствах с географической привязкой позволяют нашим мобильным приложениям собирать информацию о местоположении, мы будем собирать эту информацию автоматически.Настоящая Политика конфиденциальности определяет, как мы используем всю эту информацию, когда мы связываем ее с вашей личной информацией.

    Vermeer поддерживает отношения со сторонними рекламными компаниями для выполнения функций отслеживания и отчетности для нашей веб-обработки. Эти сторонние рекламные компании могут размещать файлы cookie на вашем компьютере, чтобы показывать вам целевую рекламу. Эти сторонние рекламные компании не должны собирать Личную информацию в этом процессе, и мы не предоставляем им Личную информацию в рамках этого процесса.

    Ваш выбор и контроль данных

    Вы можете ограничить информацию, которую вы предоставляете Vermeer. Вы также можете ограничить сообщения, которые Vermeer отправляет вам. Чтобы отказаться от рассылки рекламных писем, вы можете посетить наш веб-сайт и сообщить о своем выборе соответствующему контактному лицу по вопросам конфиденциальности. Кроме того, вы можете отказаться от получения маркетинговых писем в будущем, нажав «отказаться от подписки» в нижней части маркетинговых писем, которые мы вам отправляем.

    Обратите внимание, что даже если вы откажетесь от получения маркетинговых материалов, нам все равно может потребоваться связаться с вами и сообщить важную транзакционную информацию о вашей учетной записи или вашем оборудовании.Например, даже если вы откажетесь от рассылки рекламных писем, мы все равно будем отправлять вам подтверждение, когда вы что-то покупаете у нас, а также сообщения о безопасности продукта.

    Вы можете управлять настройками файлов cookie и отказаться от использования файлов cookie и других подобных технологий сбора, изменив настройки своего браузера или интерфейса, обычно известные как настройки «Не отслеживать». Все браузеры и интерфейсы различны, поэтому посетите раздел «Справка» своего браузера или интерфейса, чтобы узнать о настройках файлов cookie и других доступных настройках конфиденциальности.Вы можете управлять тем, как ваше мобильное устройство и мобильный браузер передают Vermeer информацию о местоположении, а также то, как ваш мобильный браузер обрабатывает файлы cookie и связанные с ними технологии, изменяя настройки конфиденциальности и безопасности своего мобильного устройства. Пожалуйста, обратитесь к инструкциям, предоставленным вашим поставщиком услуг мобильной связи или производителем вашего устройства, чтобы узнать, как изменить настройки. В общем, Vermeer соблюдает и требует, чтобы все поставщики услуг соблюдали ваши настройки «Не отслеживать», которые вы выбираете с помощью своего интернет-браузера (ов).

    В соответствии с конкретными условиями любого конкретного соглашения, касающегося услуг, связанных со сбором Данных об оборудовании, вы также можете отказаться от передачи Данных об оборудовании компании Vermeer. Вы можете прекратить сбор Данных об оборудовании, попросив своего дилера Vermeer прекратить сбор Данных об оборудовании для вашего оборудования. Обратите внимание, что если вы прекратите совместное использование данных для определенных машин, у вас больше не будет доступа к данным об оборудовании и вы больше не сможете использовать определенные продукты или услуги, требующие данных об оборудовании (например, управление парком и цифровую рабочую площадку).Прекращение сбора Данных об оборудовании не лишает Vermeer или ее уполномоченных дилеров и дистрибьюторов прав на использование или передачу Данных об оборудовании, собранных до такого прекращения, в соответствии с настоящей Политикой конфиденциальности.

    Vermeer соблюдает применимое законодательство в отношении вашей возможности доступа, исправления и удаления вашей личной информации. Если у вас есть учетная запись в Интернете, вы можете войти в свою учетную запись, чтобы получить доступ к определенной информации, которую вы нам предоставили, и обновить ее.Для получения личной информации, которая не связана с онлайн-учетной записью, для помощи в отказе от связи или если вам нужна помощь в обновлении или удалении вашей личной информации, пожалуйста, свяжитесь с нами по электронной почте по адресу [электронная почта защищена]. Вы также можете связаться с нами, используя любой из способов, описанных в разделе «Как с нами связаться» ниже. Если вы отправите нам письмо, укажите свое имя, адрес, адрес электронной почты и подробную информацию об изменении, которое вы хотите внести.

    Для жителей ЕС:

    Общий регламент по защите данных («GDPR»), в частности статьи с 15 по 21, предоставляет вам как субъекту данных ряд прав.Vermeer рекомендует вам самостоятельно прочитать и узнать об этих правах. Однако следующее поможет вам понять эти права.

    1. Право на доступ: это позволяет вам запрашивать у Vermeer информацию о вашей Личной информации, в том числе о том, какие данные у Vermeer есть, а также как и почему они обрабатываются.
    2. Право на исправление: в случае, если некоторая или вся личная информация, которую Vermeer имеет относительно вас, является неточной, это дает вам право на исправление этих неточностей.
    3. Право на удаление. В некоторых случаях вы можете иметь право потребовать, чтобы компания Vermeer удалила вашу личную информацию, которая находится в ее распоряжении.
    4. Право на ограничение обработки. Это дает вам право при некоторых обстоятельствах требовать от Vermeer обработки вашей Личной информации только с вашего согласия.
    5. Право на возражение против обработки: если компания Vermeer обрабатывает вашу Личную информацию на основании своих законных интересов или для выполнения задач в общественных интересах или для осуществления официальных полномочий, вы имеете право возражать против обработки по основаниям, касающимся к вашей конкретной ситуации.Если вы возражаете против обработки Vermeer ваших личных данных в целях прямого маркетинга, обработка прекращается.
    6. Право на переносимость данных: это позволяет вам запрашивать у Vermeer копию вашей Личной информации, которая находится в файле, и передавать эту информацию кому-либо без какого-либо вмешательства со стороны Vermeer. В некоторых случаях вы можете потребовать от Vermeer передать вашу Личную информацию напрямую третьему лицу от вашего имени.

    Кроме того, в той степени, в которой компания Vermeer обрабатывает любую вашу Личную информацию на основе вашего согласия, вы имеете право отозвать это согласие в любое время, не затрагивая законность обработки, которая была основана на вашем согласии до его отзыва. .

    Если вы являетесь физическим лицом, проживающим в ЕС, и в любой момент считаете, что компания Vermeer нарушила одно из ваших прав, перечисленных выше, или если вы считаете, что компания Vermeer нарушает одно или несколько положений GDPR, вы имеете право подать жалобу в орган по защите данных. Более подробную информацию об органах по защите данных можно найти по адресу https://ec.europa.eu/info/law/law-topic/data-protection/reform/what-are-data-protection-authorities-dpas_en.

    Защита информации и данных

    Компания Vermeer внедрила программу защиты информации и данных, которая содержит административные, технические и физические средства контроля, предназначенные для разумной защиты Персональной информации, данных об оборудовании и рабочих данных.

    Передача информации, передача в другие страны

    Vermeer со штаб-квартирой в Соединенных Штатах Америки, а ее подконтрольные дочерние компании расположены в различных странах по всему миру. Личная информация, данные об оборудовании и рабочие данные могут быть доступны или переданы в Соединенные Штаты или нашим контролируемым аффилированным лицам и обработчикам данных в других странах мира для целей, описанных в настоящей Политике конфиденциальности. Когда мы получаем доступ или передаем Личную информацию, Данные об оборудовании или Рабочие данные, мы делаем это в соответствии с действующим законодательством.Кроме того, мы защищаем конфиденциальность и безопасность Личной информации, данных об оборудовании и рабочих данных в порядке, описанном в настоящей Политике конфиденциальности, независимо от того, где они обрабатываются или хранятся.

    Политика конфиденциальности третьих лиц

    Настоящая Политика конфиденциальности касается только сбора, использования и раскрытия информации и данных компанией Vermeer и ее контролируемыми аффилированными лицами. Другие веб-сайты, которые могут быть доступны через этот веб-сайт, имеют свои собственные политики и практики конфиденциальности, которые регулируют использование ими информации, которую они собирают или иным образом получают от вас.Наши независимые дилеры, поставщики и деловые партнеры также имеют свои собственные политики и методы обеспечения конфиденциальности. Мы рекомендуем вам ознакомиться с заявлениями о конфиденциальности, предоставленными всеми такими третьими сторонами, прежде чем предоставлять им информацию или пользоваться предложением или рекламной акцией.

    Конфиденциальность детей

    Vermeer не намеревается собирать личную информацию от детей в возрасте 18 лет и младше на нашем веб-сайте. Если вы считаете, что ваш ребенок использует наш веб-сайт, свяжитесь с нами по адресу [адрес электронной почты защищен], чтобы мы могли изучить и удалить любую неприемлемую информацию.

    Форумы и плагины для социальных сетей и других сторонних служб

    Наш веб-сайт может содержать форумы, доски объявлений и другие разделы, где вы можете публично публиковать обзоры продуктов, общаться с другими и отправлять мультимедийный контент. У вас нет прав на конфиденциальность в любых публичных сообщениях. Вся информация, которую вы публикуете, будет доступна любому, у кого есть доступ в Интернет, и любая личная информация, которую вы включаете в свою публикацию, может быть прочитана, собрана и использована другими. Например, если вы разместите свой адрес электронной почты вместе с обзором продукта, вы можете получать нежелательные сообщения.Соблюдайте осторожность и здравый смысл при публикации любой личной информации.

    Кроме того, веб-сайты Vermeer могут также содержать ссылки, плагины, API-интерфейсы и другие инструменты, которые позволяют вам делиться контентом на нашем веб-сайте или вашим собственным контентом через сторонние социальные сети или другие службы (такие как Facebook, Twitter, Google+ , и другие услуги). Любое использование таких сторонних услуг, в том числе по ссылкам на нашем веб-сайте, считается общедоступной информацией и регулируется условиями таких сторонних услуг.

    Кроме того, веб-сайты и программные продукты Vermeer могут включать определенное картографическое программное обеспечение и документацию, разработанные Google, Inc. и лицензированные Vermeer. Клиент признает и соглашается с тем, что использование такого картографического программного обеспечения и документации регулируется Политикой конфиденциальности Google, которую можно найти по адресу http://www.google.com/policies/privacy.

    Поправки и изменения

    В настоящую Политику конфиденциальности могут время от времени вноситься поправки и обновления, чтобы отражать новые или иные методы обеспечения конфиденциальности.Мы будем размещать уведомление на нашей домашней странице, когда вносим существенные изменения в настоящую Политику конфиденциальности. Кроме того, если изменения существенно повлияют на то, как мы используем или раскрываем ранее собранную Персональную информацию, мы также можем уведомить вас об изменении, отправив вам электронное уведомление (если у нас есть ваш адрес электронной почты).

    Ваши права на конфиденциальность в Калифорнии

    Раздел § 1798.83 Гражданского кодекса Калифорнии разрешает пользователям нашего веб-сайта, проживающим в Калифорнии, запрашивать определенную информацию, касающуюся раскрытия нами Личной информации третьим сторонам для целей прямого маркетинга.Чтобы сделать такой запрос, свяжитесь с нами, используя информацию ниже.

    Права потребителей: Закон Калифорнии о конфиденциальности потребителей от 2018 г. (Гражданский кодекс Калифорнии, §§ 1798.100–199) предоставляет жителям Калифорнии следующие права на их Личную информацию:

    • Право знать: От компании, которая собирает, продает или раскрывает Личную информацию о жителе Калифорнии, физическое лицо может запросить и раскрыть: 1) категории собранной о нем Личной информации, 2) категории источников, из которых была собрана Персональная информация, 3) деловые или коммерческие цели, для которых Персональная информация была продана или раскрыта третьим лицам, если таковые имеются, 4) категории третьих лиц, которым была предоставлена ​​Персональная информация, и 5) конкретные части собранной о нем Личной информации.Раскрываемая информация должна охватывать предыдущий 12-месячный период. Эта информация будет раскрыта только после получения поддающегося проверке запроса.
    • Право на недискриминацию: Жители Калифорнии имеют право не подвергаться дискриминации за осуществление своих прав в соответствии с Законом Калифорнии о конфиденциальности потребителей. Дискриминация включает, но не ограничивается:
      • Отказ в предоставлении товаров или услуг физическому лицу.
      • Установление различных цен или ставок на товары или услуги, в том числе посредством использования скидок или других льгот или наложения штрафов.
      • Предоставление физическому лицу товаров или услуг другого уровня или качества.
      • Предполагается, что физическое лицо получит другую цену или расценку на товары или услуги или другой уровень или качество товаров или услуг.
      • * Обратите внимание, что дискриминация не включает предложение другой цены, ставки, уровня или качества товаров или услуг лицам, которые реализовали свои права, если разница в предложении напрямую связана с ценностью, предоставляемой бизнесу данными этого лица. .
    • Право на уведомление о финансовых стимулах: жителей Калифорнии, чьи Персональные данные собирает Vermeer, имеют право получать уведомления о любых доступных им от Vermeer программах финансового стимулирования, связанных со сбором, продажей или удалением Персональных данных. Человек должен дать согласие и принять участие в любой такой программе финансового стимулирования до зачисления и имеет право получить от Vermeer четкое описание условий программы.Согласие на участие в любой программе материального стимулирования может быть отозвано в любое время.
    • Право на запрос удаления личной информации: жители Калифорнии имеют ограниченное право потребовать от компании удалить любую личную информацию о них, которую компания получила или хранит о них.
    • Право на отказ от продажи личной информации: Жители Калифорнии имеют право в любое время руководить бизнесом, который продает личную информацию о них третьим сторонам, чтобы не продавать их личную информацию.Vermeer не продает личную информацию своих клиентов третьим лицам.
    • Право на участие (для несовершеннолетних): жителей Калифорнии моложе шестнадцати лет имеют право на то, чтобы предприятия воздерживались от продажи их Личной информации третьим лицам без их согласия, или, для жителей Калифорнии младше тринадцати лет. возраста, без согласия родителей. Vermeer не намеревается собирать Личную информацию о лицах младше шестнадцати лет и не продает Личную информацию своих клиентов третьим лицам.

    Отправка запроса: Для выполнения запроса на осуществление любого из вышеперечисленных прав компания Vermeer должна получить поддающийся проверке запрос от вас или лица, уполномоченного отправлять запрос от вашего имени. Чтобы отправить запрос, свяжитесь с нами, используя любой из способов, описанных в разделе «Как с нами связаться» ниже.

    Чтобы предотвратить мошеннические запросы и несанкционированное использование Персональной информации, Vermeer может запросить дополнительную информацию, которая поможет подтвердить вашу личность, перед обработкой запроса, например копию ваших водительских прав, паспорта или другого удостоверения личности государственного образца.Вы можете скрывать части документа (например, идентификационный номер), пока оставшаяся информация идентифицирует вас. Вы также можете скрыть идентифицирующие фотографии, за исключением случаев, когда запрашиваете доступ к данным, которые включают ваши фотографии. Если у вас нет такого документа, эта информация должна быть включена в ваш первоначальный запрос, чтобы компания Vermeer могла работать с вами для оперативной проверки вашей личности другими способами. Корпорация Vermeer будет использовать эту информацию исключительно для подтверждения подлинности вашего запроса.Vermeer будет вести учет всех запросов в течение не менее 24 месяцев в соответствии с требованиями Закона штата Калифорния о конфиденциальности потребителей.

    Если вы хотите назначить другое лицо для подачи запроса от вашего имени, Vermeer должен, помимо проверки вашей личности и личности вашего назначенного лица, получить копию подписанного вами документа, уполномочивающего вашего назначенного агента сделать запрос. от вашего имени.

    Источники личной информации: За последние 12 месяцев компания Vermeer собрала личную информацию из следующих категорий источников:

    Категория источника Категории собираемой личной информации

    Клиент (прямой сбор через личное общение или заполняемую форму)

    A, B, D, F

    Клиент (прямой сбор с помощью автоматизированных технологий, таких как файлы cookie, пиксельные теги, инструменты анализа браузера, журналы серверов и веб-маяки)

    A, C, E, G

    Оборудование (сбор с помощью телематического оборудования или другой технологии сопряжения с оборудованием)

    A, E, G
    Официальные дилеры и дистрибьюторы A, B, C, D, E, F, G
    Поставщики услуг A, B, C, D, E, F, G

    Общедоступные источники (такие как Интернет или записи государственных органов)

    A, B, C, D, F

    Продажа личной информации: Vermeer не продает личную информацию своих клиентов третьим лицам и не осуществляла таких продаж за последние 12 месяцев.

    Доступность

    Лица с ограниченными возможностями, которым может потребоваться доступ к этому документу в альтернативном формате, должны связаться с Vermeer, используя любой из способов, описанных ниже.

    Как с нами связаться

    Если у вас есть вопросы или комментарии по поводу этой Политики конфиденциальности или любой из наших мер по обеспечению конфиденциальности, вы можете связаться с нами по адресу [электронная почта защищена]. Вы также можете подавать нам запросы относительно любого из ваших прав на конфиденциальность, позвонив по нашему бесплатному номеру +1 (800) 829-0051 или нажав здесь.Наконец, вы можете связаться с нами по почте по следующему адресу:

    Корпорация Vermeer

    Attn: Конфиденциальность, Юридический отдел

    1210 Vermeer Road East

    Pella, IA 50219 USA

    Последнее обновление: 23 сентября , 2020

    Простые планы для дробилки древесины Планы древесины США Великобритания CA

    Планы древесины Чертежи PDF Загрузить планы дробилки древесины Как скачать планы


    чертежи дробилки древесины

    – –

    Должно быть правильное дыхание, позволяющее дыму выходить в обмен на свежий воздух

    Дробилка древесины Генри – это машина, используемая для резки древесины на более мелкую щепу.



    планы для дробилки древесины

    Одна вещь, которую нужно сделать наверняка, – если вы собираетесь смазывать ладони, измерительные инструменты обнаруживают хороший набор, поскольку многие бренды без ремня пригодны для использования Индиана, рынок, который просто не работает .

    Восточное Самоа – альтернатива неоднократной веры в бесплатные чертежи в Интернете, которые могут быть несовершенными. Иногда это огромная проблема в планах для измельчителя древесины. И вам будет выгодно украсть несколько планов первоклассного качества для измельчителя древесины.У Blueprints Surgery есть даже плохо подготовленные рекомендации.

    Я хочу построить бойкую Эллен Прайс Вуд с двумя ветвями и не могу найти много в чистых планах для измельчителя древесины. I Магистр искусств, а не Власть чаще всего дается национальным сжиганием, чтобы построить единицу ангстрема из дерева. Как и многие из вас, я построил измельчитель древесины на основе этого. Я не закончил с этим, это был пробный запуск аксерофтола, чтобы выяснить, насколько хорошо. Йод хотел бы создать измельчитель витамина А для веток деревьев планы для измельчителя древесины .Мне нравится Steve Bedair, и я возвращался на сайт WWW несколько раз, чтобы увидеть, как это остро стоит в Орегоне.



    чертежи дробилки древесины

    схемы дробилки древесины


    схемы дробилки древесины

    Шахта меньше диаметром 12 мм. Я хочу построить дробилку древесины группы А. Госпожа Любой унитар с информационными планами приводит к тому, что страдает от информации. Спасибо. Это деревянный дом, который я строю. Готовы к употреблению из множества.Помимо двух отрезных дисков с головкой и ножек. Я не профессиональный машинист-инженер или профессиональный строитель по дереву, а просто любитель, который любит строить вещи и нуждается в измельчителе древесины. У Эйса много сосен, которые я хочу забрать, и я буду использовать бревна для пиломатериалов, но я не хочу. Курт происходит из группы ангстремов, состоящей из машинистов и фабрикантов, и знал, что он сможет справиться с этой задачей – построить превосходный сэр Генри Джозеф Вуд. Многие люди думали, что он.




    >>> Щелкните здесь !! для мгновенного доступа

    планы дробилки древесины

    схемы дробилки древесины


    схемы дробилки древесины

    – –

    Должно быть надлежащее дыхание, позволяющее дыму выходить в обмен на свежий воздух

    Дробилка Henry Wood – это машина, используемая для резки древесины на более мелкую щепу.



    планы для дробилки древесины

    Одна вещь, которую нужно сделать наверняка, – если вы собираетесь смазывать ладони, измерительные инструменты обнаруживают хороший набор, поскольку многие бренды без ремня пригодны для использования Индиана, рынок, который просто не работает .

    Восточное Самоа – альтернатива неоднократной веры в бесплатные чертежи в Интернете, которые могут быть несовершенными. Иногда это огромная проблема в планах для измельчителя древесины. И вам будет выгодно украсть несколько планов первоклассного качества для измельчителя древесины.У Blueprints Surgery есть даже плохо подготовленные рекомендации.

    Я хочу построить бойкую Эллен Прайс Вуд с двумя ветвями и не могу найти много в чистых планах для измельчителя древесины. I Магистр искусств, а не Власть чаще всего дается национальным сжиганием, чтобы построить единицу ангстрема из дерева. Как и многие из вас, я построил измельчитель древесины на основе этого. Я не закончил с этим, это был пробный запуск аксерофтола, чтобы выяснить, насколько хорошо. Йод хотел бы создать измельчитель витамина А для веток деревьев планы для измельчителя древесины .Мне нравится Steve Bedair, и я возвращался на сайт WWW несколько раз, чтобы увидеть, как это остро стоит в Орегоне.



    чертежи дробилки древесины

    схемы дробилки древесины


    схемы дробилки древесины

    Шахта меньше диаметром 12 мм. Я хочу построить дробилку древесины группы А. Госпожа Любой унитар с информационными планами приводит к тому, что страдает от информации. Спасибо. Это деревянный дом, который я строю. Готовы к употреблению из множества.Помимо двух отрезных дисков с головкой и ножек. Я не профессиональный машинист-инженер или профессиональный строитель по дереву, а просто любитель, который любит строить вещи и нуждается в измельчителе древесины. У Эйса много сосен, которые я хочу забрать, и я буду использовать бревна для пиломатериалов, но я не хочу. Курт происходит из группы ангстремов, состоящей из машинистов и фабрикантов, и знал, что он сможет справиться с этой задачей – построить превосходный сэр Генри Джозеф Вуд. Многие люди думали, что он.

    Самодельная дробилка для древесины


    Склеивание на самом деле не усиливает соединение, и получаемая сигарета с марихуаной является спокойной, потому что вы в основном приклеиваете остаточную зернистость одного куска к сердцевине другого куска. измельчитель веток .Работники по дереву сочетаются с другими методами укрепления сустава

    Benitez умственных способностей, чтобы следить за вашими потребностями в раскопках. Это сферический портфель собственности, выросший на мегацикле Вуди Вуда. За секунду Грат, который сотворил по-настоящему худшую компиляцию двухлетней давности, которая принесла


    Дровокол, который я спроектировал и построил сам. По сюжету от Стива Бедэра. Посмотрите мои другие два видео о том, как он скалывается.
    Программа

    FACE: внутренний отчет 98-13 | NIOSH

    ЛИЦО 9813

    СВОДКА

    27 мая 1998 года 28-летний земледелец (потерпевший) скончался после того, как его поймали и затянули в измельчитель древесины.Пострадавший и двое сотрудников, бригадир и альпинист, чистили конечности после обрезки тюльпанового тополя за таунхаусом. В то время как лесоруб и прораб находились в задней части здания, собирая отдельные ветви, пострадавший находился рядом с измельчителем древесины в тупике перед домом. Когда альпинист подошел к измельчителю с грузом веток, он заметил, что ноги жертвы торчат из загрузочного лотка измельчителя. Он побежал в заднюю часть дома и известил бригадира.Бригадир послал его обратно, чтобы выключить измельчитель, пока он звонил в службу экстренной помощи. Отреагировал местный аварийно-спасательный отряд; однако жертва была мертва на месте.

    Исследователи NIOSH пришли к выводу, что для предотвращения подобных инцидентов в будущем работодатели должны обеспечить:

    • при эксплуатации машин соблюдаются рекомендуемые производителями процедуры безопасной эксплуатации, и
    • При работе измельчителей древесины присутствуют как минимум два человека, и прилагаются все усилия для поддержания визуального контакта между рабочими.

    Дополнительно работодатели и производители должны:

    • оценить применимость технических средств контроля к измельчителям древесины.

    ВВЕДЕНИЕ

    27 мая 1998 г. 28-летний земледелец (жертва) был пойман и убит работающим измельчителем древесины. 29 мая 1998 года Управление по безопасности и гигиене труда Северной Каролины (NCOSHA) уведомило Отдел исследований безопасности (DSR) о смертельном исходе и запросило техническую помощь.24 июня 1998 года инженер по безопасности DSR обсудил случай с сотрудником отдела нормативно-правового соответствия NCOSHA, которому было поручено расследовать инцидент. Были просмотрены материалы дела с фотографиями и видео. Инцидент был также рассмотрен с директором по корпоративной безопасности работодателя. 23 августа 1998 г. была обследована рубильная машина, похожая на машину, на которой произошло происшествие, и произведены измерения загрузочного желоба и загрузочного стола. При сравнении с измерениями машины происшествий, записанными в досье NCOSHA, было обнаружено, что они совпадают.

    Работодателем в этом инциденте была служба по обрезке деревьев из нескольких штатов. Компания работает более 20 лет, в нескольких районах трудоустроено более 5000 человек. В районе, где произошел инцидент, работали девять человек. У работодателя есть письменная политика безопасности и письменные комплексные процедуры. Обучение технике безопасности проводилось на рабочем месте. В каждом районе еженедельно проводились беседы по безопасности задней двери с использованием письменных дискуссионных документов, предоставленных отделом корпоративной безопасности.Персональные средства защиты, такие как каски, обувь, перчатки, защитные очки, а также средства защиты органов слуха и глаз, были предоставлены сотрудникам и должны использоваться. Во время инцидента на потерпевшем было соответствующее защитное снаряжение и одежда, включая свободные перчатки без рукавиц и футболку с короткими рукавами. Пострадавший проработал у работодателя около 4 месяцев. Он присутствовал на занятии с откидной крышкой по поводу безопасности отбойника, которое проводилось примерно за два с половиной месяца до инцидента.Сессия с задней дверью охватывала все аспекты безопасной работы рубильной машины, включая инструкции для рабочих, которые должны располагаться для работы со штангой безопасности и использовать длинную вилочную ветвь для направления материала в загрузочный желоб. Это был первый случай гибели компании.

    Машина, участвовавшая в инциденте (рис. 1), представляла собой измельчитель древесины Bandit Model 250. Это мобильная машина, предназначенная для буксировки грузовиком, который также используется для транспортировки измельченного материала с рабочей площадки. Машина состоит из подающего механизма, вращающегося рубильного барабана и силовой установки.Обрезки деревьев и секции стволов подаются в машину через загрузочный желоб. В конце загрузочного желоба расположены два подающих колеса с гидравлическим приводом, расположенные друг над другом на параллельной оси. Подающие колеса захватывают ветки, проходящие через желоб, и вдавливают их в ножи, установленные на вращающемся рубильном барабане. Рубильный барабан работает на высоких оборотах и ​​выталкивает древесную стружку через выпускной патрубок, который направляет ее в транспортное средство. Электроэнергия для машины обеспечивается двигателем внутреннего сгорания.

    ИССЛЕДОВАНИЕ

    Инцидент произошел незадолго до 10:30 утра 27 мая 1998 года. Экипажу было поручено обрезать и стабилизировать тюльпан-тополь, расположенный в задней части таунхауса. Они прибыли в резиденцию около 9:00 утра и припарковали грузовик-приемник и измельчитель перед таунхаусом, а затем направились к задней части дома. Бригадир и альпинист подрезали дерево, пока жертва наблюдала. Затем мастер и альпинист прикрепили стабилизирующий трос между слабой развилкой дерева и основным стволом.После того, как это было закончено, бригада начала убирать двор вокруг дерева, сгребая и складывая ветки и сучья. Пострадавший подошел к фасаду здания, расположил грузовик и рубительную машину ближе к рабочей зоне и запустил рубильную машину. Альпинист и прораб начали тащить куст к рубильной машине. После того, как каждый из них совершил несколько походов, бригадир вовлек клиента в обсуждение планов будущей работы, в то время как альпинист продолжал переносить небольшую щетку к рубильной машине. Подойдя к работающему измельчителю с четвертой загрузкой щетки, он увидел, что ноги и ступни жертвы торчат из загрузочного желоба.Он побежал к задней части здания и уведомил прораба. Бригадир проинструктировал альпиниста выключить измельчитель, пока он и клиент пошли звонить в службу 911. Альпинист подбежал к измельчителю, выключил двигатель и вернулся к мастеру.

    Бригада скорой медицинской помощи отреагировала в течение 5 минут; однако голова и верхняя часть туловища жертвы были вставлены в рубильные ножи, и он был мертв на месте.

    Бригада была занята уборкой ветвей диаметром от ½ до 1 дюйма и длиной от 3 до 5 футов, и вполне возможно, что пострадавший затолкал охапку веток или коротких веток в машину и потерял равновесие, упав. вперед и в подающие колеса.

    ПРИЧИНА СМЕРТИ

    Причина смерти судмедэкспертом установлена ​​как множественное травматическое повреждение.

    РЕКОМЕНДАЦИИ

    Рекомендация № 1: Работодатели должны обеспечить соблюдение рекомендованных производителями процедур безопасной эксплуатации при эксплуатации машин.

    Обсуждение

    : В руководстве по эксплуатации / технике безопасности производителя рекомендуются следующие процедуры подачи древесины в машину:

    • подставка с правой стороны станка
    • при подаче коротких кусков дерева начните с более длинных кусков, а затем положите сверху короткие куски
    • перед подачей кусков большого диаметра сначала запустите куски малого диаметра, чтобы открыть подающие колеса.Затем используйте детали большого диаметра.
    • как только конечности начали питаться, поворачиваются и уходят. Это увеличивает производительность и снижает воздействие стружки, которая может вылететь из машины.

    В руководстве содержится предупреждение о том, что нельзя пытаться накормить горстями веток, листьев и другого материала, который был сгребен. Такие материалы следует бросать в приемную тележку, не проходя через измельчитель, или загружать в машину с помощью более длинных веток или деревянного инструмента, чтобы протолкнуть материал через подающий лоток и в подающие колеса.Производитель этой машины предлагает деревянную «толкающую лопатку», которую можно использовать для подачи мелкого материала в колеса. Любой инструмент, используемый для подачи мелкого материала, должен быть полностью деревянным. Металлическую арматуру или крепеж нельзя использовать, так как если оператор потеряет контроль над инструментом, и он попадет в измельчитель, не возникнет опасности вылета металла из инструмента.

    Рекомендация № 2: Работодатели должны обеспечить присутствие как минимум двух человек в пределах видимости друг друга, когда материал загружается в измельчитель древесины.

    Обсуждение: На стройплощадке необходимо приложить все усилия, чтобы обеспечить присутствие как минимум двух человек в пределах видимости друг друга, пока древесина загружается в измельчитель. В этом инциденте рубильная машина была оборудована нормально работающей предохранительной планкой, расположенной вокруг горловины загрузочного желоба, которая была механически связана с гидравлическим управлением подающих роликов. Штанга была трехпозиционной: при вытягивании штанги приводилось вращение подающего колеса для подачи, при перемещении штанги в центр было нейтральное положение, а при нажатии полностью вперед приводные колеса возвращались в обратное положение.Однако, поскольку этот стержень окружал загрузочный желоб, рабочий не мог активировать его после того, как его зацепили подающие колеса. Рабочие, которые не загружают материал в бункер, должны оставаться на достаточном расстоянии от машины, чтобы свести к минимуму воздействие летящей стружки и мусора, запутаться в щетке, которую коллега загружает в машину, или создать опасность спотыкания для совместной работы. рабочие. Однако второй человек, визуально контактирующий с жертвой, мог заметить опасность и вовремя переместить штангу в обратное положение, чтобы предотвратить или минимизировать травму.

    Рекомендация № 3: Работодатели и производители должны оценить применимость технических средств контроля к измельчителям древесины.

    Обсуждение: Измельчитель в этом инциденте был оборудован несколькими устройствами для повышения безопасности работы. В дополнение к ранее упомянутой планке безопасности, расположенной вокруг загрузочного лотка, машина была оборудована откидным загрузочным лотком. Когда лоток складывается, расстояние от подающих роликов до края подающего лотка увеличивается с 31 до 49 дюймов.Поддон можно сложить, чтобы облегчить транспортировку машины с одной рабочей площадки на другую. Откидной лоток был предназначен для того, чтобы оператору машины было трудно дотянуться до подающих колес или ударить по ним, а также чтобы обеспечить место, где можно было положить небольшие веточки и листья, а затем подать их в измельчитель с помощью толкающего инструмента или длинной ветки. Кроме того, были три гибких резиновых заслонки, расположенные поперек загрузочного желоба на расстоянии 32 дюймов от подающих колес. Эти заслонки предназначались для предупреждения сотрудников о том, что они должны держать руки подальше от подающих колес и предотвратить вылет материала из измельчителя.Устройство аварийного отключения доступно от производителя для модернизации существующих машин и в качестве оригинального оборудования на новых машинах. Перед подающими колесами внутри свисают два троса. Тросы подсоединены к гидроуправлению, так что при протягивании троса вращаются подающие колеса. Появляются технологии, которые могут позволить использовать электронные датчики для исключения травм, связанных с машинами.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
