Chauvin Arnoux CA6471 – измеритель сопротивления заземления и удельного сопротивления грунта, 0,001-100 кОм, бесконтактное измерение, RS-232, память, IP53

Chauvin Arnoux CA6471 – измерители сопротивления заземляющих устройств Chauvin Arnoux CA 6471 позволяют выполнять задачи, для которых понадобилось бы три различных устройства. Приборы измеряют сопротивление заземляющего контура, позволяют находить места для установки штырей заземления и определять сопротивление проводников.

Преимущества измерителя сопротивления заземления Chauvin Arnoux CA6471:

• Многофункциональность: сопротивление заземления, связь заземлителей, сопротивление грунта, проводимость / сопротивление.
• Возможность выполнения всех видов измерения сопротивления заземления одним прибором.
• Значительная экономия времени благодаря бесконтактному измерению заземления без электродовштырей.
• Измерения возможны с грунтами, имеющими большое сопротивление. Улучшенное качество измерения.
• Превосходная точность измерения и высокое разрешение 3-х и 4-х полюсные измерения.
• Регулируемый выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц.
• Широкий диапазон измерений от 0,01 Ом до 100 кОм.
• Простая работа с прибором благодаря проверке установки штырей и индикации напряжения помех и наводок.
• Автоматический расчет удельного сопротивления грунта.
• Стандартное программное обеспечение для протоколирования данных и обработки. результатов входит в комплект поставки.
• Автоматическая диагностика перед началом измерения и сообщение о присутствии .неисправностей (плохие соединения или электрические помехи).
• Перезаряжаемый аккумулятор.
• Небольшие размеры и вес – 3кг.
• Противоударный пыле / влаго защитный корпус.
• Компактная и герметичная сумка для переноски принадлежностей – штырей и проводов.

Комплект поставки Chauvin Arnoux CA6471:

Наименование	Количество
Измеритель сопротивления заземления CA6471	1
Сумка для переноски	1
Внешнее зарядное устройство	1
Программное обеспечение для экспорта данных	1
Кабель оптической связи / USB	1
Руководств по эксплуатации на компакт-диске (на 5 языках)	1
Краткое руководство по эксплуатации (на 5 языках)	1
Маркировочная этикетка (на 5 языках)	1
Клещи С182 с предохранительными проводами	2

Технрические характеристики Chauvin Arnoux CA6471:

Характеристика	Значение
Бесконтактное измерение сопротивления контура заземления – 2 клещей
Частота измерения	1367 Гц – 1611 Гц – 1758 Гц
Диапазон измерений	0,10 – 9,99 Ω	10,0 – 99,9 Ω	100 – 500 Ω
Разрешение	0,01 Ω	0,1 Ω	1 Ω
3-х проводный метод измерения сопротивления заземления
Диапазон измерений	0. 09 – 9.99 Ω	10.0 – 99.9 Ω	100 – 999 Ω	1.00 – 9.99 k Ω	10.0 – 99.9 k Ω
Разрешение	0.01 Ω	0.1 Ω	1 Ω	10 Ω	100 Ω
Погрешность измерения	± (2% + 1 зн.)
Тест напряжение	25В или 50В на выбор
Частота тестирования	41 – 512Гц, выбор автоматический или ручной
Ток	до 250мА
4-х проводный метод измерения сопротивления заземления с разрешением 0,001Ом
Диапазон	0.001 – 99.99kΩ
Разрешение	0.001 – 100Ω
Тест напряжение	25В или 50В на выбор
Частота тестирования	41 – 512Гц, выбор автоматический или ручной
Ток	до 250мА
Погрешность	±2% от диапазона ±1 цифра
Удельное сопротивление грунта
Диапазон	0. 01 – 99.99kΩ
Разрешение	0.01 – 100Ω
Тест напряжение	25В или 50В на выбор
Частота тестирования	41 – 512Гц, выбор автоматический или ручной
Методы Виннера или Шлюмберже с автоматическим расчетом результата
Измерение низкоомных сопротивлений
Диапазон	0.12 – 99.99kΩ
Ток	не менее 200мА
Метод 2 или 4-х проводный
Измерение внешнего напряжения
Диапазон	0.1 – 100В AC/DC
Погрешность	±2% от диапазона ±2 цифры
Измерение силы тока клещами
Диапазон	0. 1 – 100В AC/DC
Погрешность	±2% от диапазона ±2 цифры

Основные функции Chauvin Arnoux CA6471:

• оценки действующих устройств заземления;
• определения наилучшего положения новых электродов заземления;
• проверки электрических соединений.
• Особенности измерителя сопротивления заземления CA 6471
• Измерение сопротивления заземления с использованием электродов-штырей. Методы: 3-х –полюсный, 4-х—полюсный и 4-х—полюсный с клещами
• Бесконтактное измерение сопротивления заземления без использования электродов-штырей с помощью 2 клещей
• Измерение коэффициента связи заземлителей
• Измерение сопротивление грунта
• Измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта – все виды измерений выбираются при помощи поворотного переключателя режимов.

Измерение сопротивления заземления

Заземление – это уравнивание потенциалов цепи заземления с потенциалом земли, путем объединения с землей. При заземлении объединяется проводом корпус микроволновой печи или корпус электрического щитка с землей. Заземление необходимо для защиты человека от удара электрическим током из-за неисправной стиральной машины или неисправной микроволновой печи, когда человек коснется их корпуса. Заземление нужно если рядом электричество и вода, например неисправный электрический бойлер без заземления может ударить током через кран. Заземление может спасти вам жизнь. Если у вас в розетке в ванной есть заземления и установлено УЗО, то при попадании воды на удлинитель ток не убьет вас, всего лишь выключится свет.

Сопротивления заземления — это сопротивление между цепью заземления и землей. Данная величина измеряется в Ом и должна стремиться к нулю. Идеальное значение возможно только теоретически, поскольку любой проводник создает определенное сопротивление.



Измерение сопротивления заземления дает возможность узнать технические состояние, контура заземления и позволяет определить уровень безопасность электрической сети. Измерять сопротивление заземление нужно после ввода здания или объекта. Далее проверка заземления проводится на основании п. 2.7.9. ПТЭЭП согласно плану проверок на объект. Измерять сопротивление заземления необходимо не менее одного раза в 12 лет. Осмотр заземляющего контура должен проводиться не менее двух раз в год.



Измерение сопротивление металлосвязи, защитных проводников заземления проводится согласно ГОСТ Р 50571.16 по двухпроводному и четырех проводному методу. При измерении по двухпроводному методу не учитывается сопротивление самих проводов и переходных сопротивлений крокодилов. В измерителе сопротивления заземления ИС-20 имеется возможность исключить влияния сопротивления измерительных проводов, при измерении двухпроводным способом.





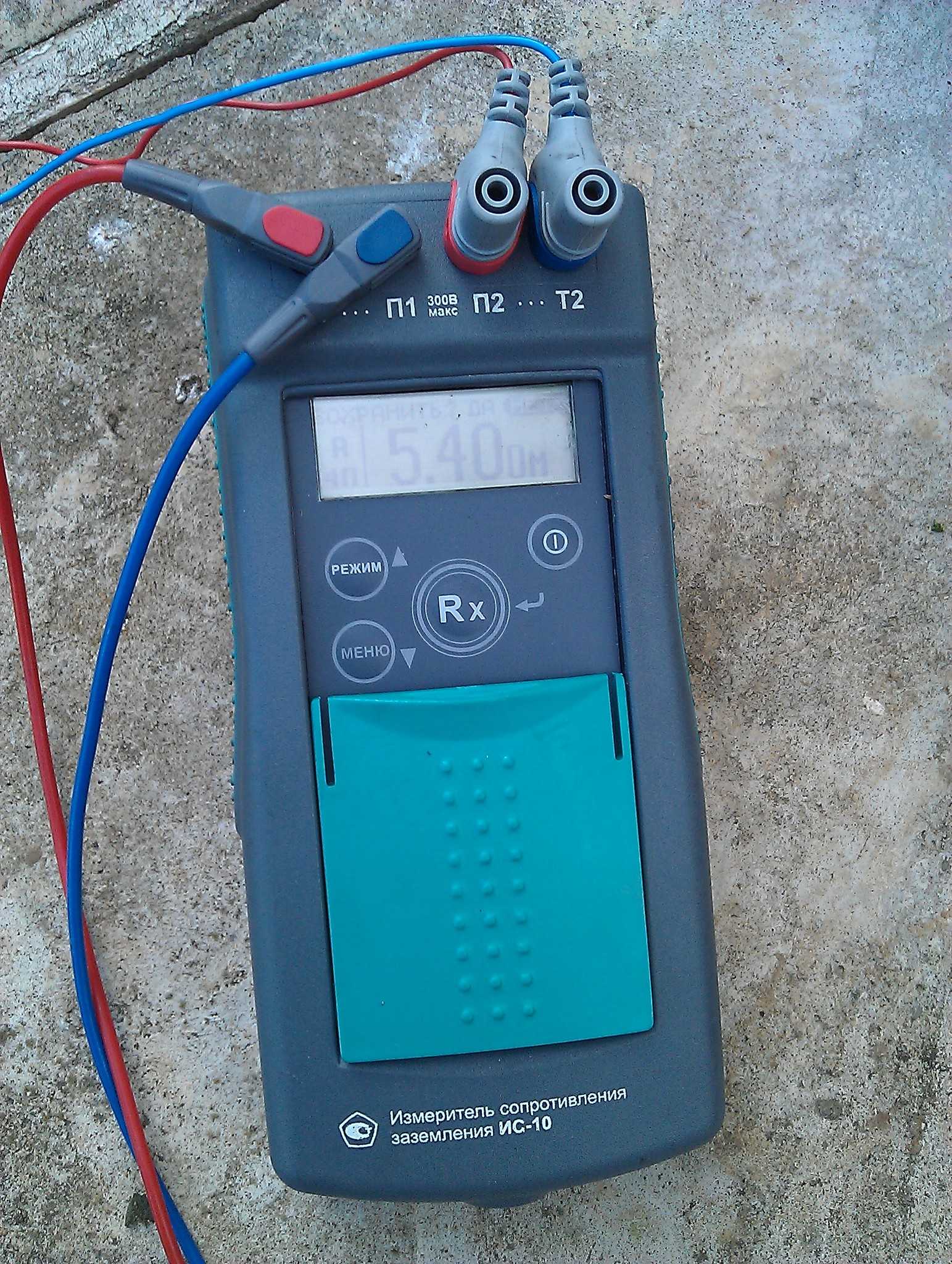

Как измерять сопротивление заземления/ Рассмотрим процесс измерения сопротивления заземления с помощью прибора ИС-20.

Измерение проводится согласно ГОСТ Р 50571.16-2007 Электроустановки низковольтные Часть 6 Испытания. Измерение сопротивление заземлителя с помощью штырей по четырех проводному методу



• Необходимо отключить заземлитель от шины заземления.
• К заземлителю подсоединить измерительные провода к разъемам Т1 и П1. Измерительный провод Т1 компенсирует сопротивление измерительного кабеля П1.
• Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с разъемом П2.
• Ттоковый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
• Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
• Начать измерение, нажав кнопку Rx.



Измерение сопротивление заземлителя с помощью штырей по трехпроводному методу

• Необходимо отключить заземлитель от шины заземления.
• К заземлителю подсоединить измерительный провод к разъему П1.
•  Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с разъемом П2.
• Ттоковый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
• Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
• Начать измерение, нажав кнопку Rx.



Измерение сопротивления заземлителя с применением измерительных клещей по четырехпроводному  методу



• С измерительными клещами нет необходимости отключать заземлитель от шины заземления. Прибор компенсирует протекающий по шине ток с помощью измерительных клещей.
• Заземлитель обхватить клещами и подключить  к разъему “клещи”.
• К заземлителю выше измерительных клещей подсоединить измерительные провода к разъемам Т1 и П1. Измерительный провод Т1 компенсирует сопротивление измерительного кабеля П1.
• Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с раземом П2.
• Токовый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
• Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
• Начать измерение, нажав кнопку Rx.



Измерение сопротивления заземлителя с применением измерительных клещей по трехпроводному  методу

• С измерительными клещами нет необходимости отключать заземлитель от шины заземления. Прибор компенсирует протекающий по шине ток с помощью измерительных клещей.
• Заземлитель обхватить клещами и подключить  к разъему “клещи”.
• К заземлителю подсоединить измерительный провод к разъему П1.
• Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с раземом П2.
• Токовый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
• Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
• Начать измерение, нажав кнопку Rx.



Измерение сопротивления заземления с измерительными клещами и передающими клещами





• С измерительными клещами нет необходимости отключать заземлитель от шины заземления. Прибор компенсирует протекающий по шине ток с помощью измерительных клещей.
• Заземлитель обхватить измерительными клещами и подключить  к разъему П1.
• Клещами передающими обхватить шину заземления не менее чем через 30 см от измерительных клещей. Передающие клещи позволяют проводить измерение сопротивления заземления без штырей, где уложен асфальт. Если схема заземления многоэлементная, показания будут завышенные, т. к. измерение включают все элементы заземления.
• Переключить прибор в режим измерения двумя клещами, убедиться величина тока в шине заземления не более 2 А.
• Начать измерение, нажав кнопку Rx.



Измерение удельного сопротивления грунта



Удельное сопротивление грунта определяется по методике Вернера. Согласно этой методике штыри втыкают на одинаковом расстоянии d по прямой линии. Расстояние между штырями d должно быть более 5 раз больше глубины штырей. Удельное сопротивление грунта измеряется в Ом*м. Штыри 4 штуки соединить с прибором измерительными проводами к разъемам Т1, П1, П2, Т2.



Нормы сопротивления заземления электроустановок регламентируются ПЭЭП. Правила эксплуатации электроустановок потребителей для приборов напряжением питания до 1000 В таблица 42. Для приборов с напряжением питания 220 В и 380 В с заземленной нейтралью сопротивление заземления на вводе должно быть не более 30 Ом.   При удельном сопротивлении грунта более 100 Ом*м сопротивление заземления вычисляется по формуле 0,3 от удельного сопротивления грунта. Для грунта с удельным сопротивлением 300 Ом*м допустимое сопротивление заземления до 90 Ом.



Измерение сопротивления заземления рекомендуется проводить в летнее время года с сухим грунтом и в зимнее время года когда грунт промерз, в этом случае удельное сопротивление грунта максимально. При изменении температуры грунта с 0 до -5 градусов,  удельное сопротивление грунта возрастает в 8 раз. При влажном грунте удельное сопротивление уменьшается в разы, что положительно влияет на сопротивление заземления. Сопротивление заземления не должно превышать нормативов в любую погоду.

Методы измерения удельного сопротивления грунта — приводной стержень

Испытание забивным стержнем представляет собой геотехнический метод исследования, который определяет сопротивление грунта проникновению стержня или другого пенетрометра.

Удельное сопротивление грунта определяется с использованием различных методов определения удельного сопротивления грунта. Однако приводной стержень, описанный ниже, является последним из трех наиболее популярных методов определения удельного сопротивления грунта, которые мы используем для измерения удельного сопротивления грунта.

Для проведения испытания приводного стержня вам потребуется следующее оборудование:

• Пенетрометр (обычно стержневое или конусообразное устройство)
• Молоток или другой инструмент для забивания пенетрометра в землю
• Измеритель крутящего момента или другое устройство для измерения сопротивления грунта

Процесс проведения испытания приводным стержнем:

1. Определите желаемую глубину зонда. Это будет зависеть от глубины почвы, которую вы хотите проверить, и характеристик пенетрометра.
2. Настройте пенетрометр. Пенетрометр должен быть размещен на земле в желаемом месте.
3. Вбить пенетрометр в землю. Пенетрометр следует забить на нужную глубину с помощью молотка или другого инструмента.
4. Измерьте сопротивление грунта. Измеритель крутящего момента или другое устройство следует использовать для измерения сопротивления почвы, когда пенетрометр вбивается в землю.
5. Запишите результаты. Сопротивление грунта следует регистрировать через равные промежутки времени по мере погружения пенетрометра в грунт.
6. Повторите процесс в нескольких местах, чтобы получить репрезентативный образец почвы.
7. Рассчитайте среднее сопротивление грунта, используя показания в каждом месте.

Метод с приводным стержнем

Этот метод также известен как метод с тремя зондами или метод с тремя штифтами [3].

Этот метод подходит для областей, где физическая планировка затрудняет использование методов Веннера и Шлюмберже; удельное сопротивление грунта по этому методу можно рассчитать с помощью уравнение 3:

Где:

l длина ведомой штанги в контакте с землей

d диаметр ведомой штанги 900 03

Альтернативные методы определения удельного сопротивления грунта:

• метод Веннера
• Метод Шлюмберже

Нажмите здесь, чтобы узнать, как избежать распространенных ошибок при измерении удельного сопротивления грунта.

Взаимодействуйте с нами…

• Услуги по проектированию заземления и проектированию молниезащиты. Если системы высокого напряжения и молнии вызывают у вас беспокойство, почему бы не узнать, как мы можем помочь с помощью быстрого «живого чата» ниже для начала.
• XGSLab — полный программный инструмент для моделирования систем электропитания, заземления, заземления и молний. Свяжитесь с нами, чтобы запросить бесплатную демонстрацию.
• Получите сертификацию — начните свой путь, чтобы получить сертификацию в области заземления и проектирования Power Systems.
• Электронное обучение — Введение в заземление, получите бесплатную пробную версию здесь.
• Быстро получайте ответы в разделе технических блогов с возможностью поиска.

Рубрики: Удельное сопротивление грунта, Испытание удельного сопротивления грунта С тегами: BS7430, Метод приводного стержня, Удельное сопротивление грунта, Методы определения удельного сопротивления грунта, Испытание удельного сопротивления грунта, Испытание удельного сопротивления грунта 10 распространенных ошибок, Методы измерения удельного сопротивления грунта, метод трех штифтов, три зонда метод

Обучение электрическому заземлению — бесплатная пробная версия

Хотите узнать больше о проектировании систем электрического заземления? Академия Greymatters — это наш учебный сайт по заземлению. Взгляните или получите доступ к бесплатной пробной версии здесь.

Recent Posts:

Вы занимаетесь проектированием, установкой или обслуживанием систем заземления? Хотите обеспечить безопасность и надежность электроустановок? Тогда этот блог для вас! В этой статье мы рассмотрим последние обновления и изменения стандарта BS EN 50522:2022. Выделяя изменения, внесенные в стандарт […]

Если вы инженер-электрик, то знаете, как важно иметь надежную систему заземления для ваших электроустановок. Правильная конструкция заземления защищает от поражения электрическим током, обеспечивает электрическую безопасность и продлевает срок службы вашего оборудования. Но что происходит, когда вы сталкиваетесь со сложной задачей заземления, которая выходит за рамки вашего опыта? Вот где «как сделать» […]

Мы рассмотрим удельное сопротивление грунта и дадим практические советы о том, что такое удельное сопротивление грунта, почему мы его измеряем, а также об этих распространенных ошибках при измерении удельного сопротивления грунта:

Методы определения удельного сопротивления грунта популярный пост. Первоначально опубликовано в 2013 году и теперь обновлено. Зонд Веннера — это геотехнический метод исследования, используемый для определения удельного электрического сопротивления грунта. Измерение удельного сопротивления грунта может проводиться различными методами. Тест Wenner 4 Probe является одним из наиболее распространенных методов измерения удельного сопротивления грунта […]

Массив Schlumberger представляет собой геотехнический метод исследования, который определяет удельное электрическое сопротивление грунта. Это похоже на тест зонда Веннера, но в нем используется несколько токовых электродов, а не только два. Это позволяет более детально и точно измерить удельное сопротивление грунта. Испытания сопротивления грунта, проводимые различными методами, это […]

О Яне

Этот пост написан Яном Гриффитсом, главным инженером GreyMatters, консультантом по заземлению и молниезащите с 28-летним стажем, одним из 1% лучших аккредитованных консультантов CDEGS и XGSLab, а также профессиональным советником международных коммунальных компаний, центров обработки данных и разработчики инфраструктуры.

Методы измерения удельного сопротивления грунта

Введение

Удельное сопротивление грунта является важным свойством грунта, которое измеряется для определения электрического сопротивления грунта. Это решающий фактор при проектировании систем электрического заземления, поскольку он помогает определить уровень проводимости и коррозионной активности почвы. В Австралии измерение удельного сопротивления почвы регулируется Австралийским стандартом AS/NZS 3000:2018 «Электрические установки», также известным как «Правила электромонтажа».

AS/NZS 3000:2018 определяет удельное сопротивление грунта как сопротивление куба грунта единичной длины и единичной площади поперечного сечения между двумя противоположными поверхностями. Измеряется в омметрах (Ом·м). Значение удельного сопротивления почвы зависит от различных факторов, таких как содержание влаги, тип почвы, температура и наличие химических веществ в почве.

Методы измерения удельного сопротивления грунта

1. Метод Веннера

В соответствии со стандартом AS/NZS 3000:2018 измерение удельного сопротивления грунта должно выполняться в каждом месте, где должна быть установлена ​​система заземления. Измерения следует проводить на глубине не менее 600 мм от поверхности земли. Тест следует проводить с использованием четырехточечного метода или метода Веннера.

Четырехточечный метод предполагает использование четырех щупов, размещенных на расстоянии 1 метра друг от друга. Два датчика используются для подачи известного тока в почву, а два других датчика используются для измерения падения напряжения на известном расстоянии. Затем рассчитывается удельное сопротивление грунта по формуле:

Удельное сопротивление почвы = π x Расстояние между датчиками x Падение напряжения/ток

Метод Веннера предполагает использование четырех датчиков, расположенных на равном расстоянии друг от друга, с расстоянием между каждым датчиком 1 метр. Зонды вводятся в землю на глубину не менее 600 мм. Затем через внешние щупы пропускают известный ток, а между внутренними щупами измеряют падение напряжения. Затем рассчитывается удельное сопротивление грунта по формуле:

Удельное сопротивление почвы = 2π x Расстояние между датчиками x Падение напряжения/ток

Четырехштырьковое расположение

2. Метод Шлюмберже

В методе Шлюмберже расстояние между электродами напряжения «а» и расстояние от источника напряжения электрод и токовый электрод «с» различны (см. рисунок).

Если b << a и b << c (как обычно бывает), кажущееся сопротивление можно рассчитать следующим образом:

Конфигурации с a > c известны как «метод Шлюмберже – Палмера», < c известен как «метод Шлюмберже». По сравнению с методом Веннера метод Шлюмберже менее трудоемок, поскольку не требует переустановки внутренних электродов напряжения для каждого измерения. Метод Шлюмберже также имеет преимущество в том, что для проведения испытаний требуется меньше измерительных кабелей, меньше свободного пространства и меньше времени для получения результатов измерения удельного сопротивления на глубине, эквивалентной методу Веннера.

По сравнению с методом Веннера на равных условиях, использование метода Шлюмберже с c > a требует более чувствительных приборов, поскольку измеренное сопротивление ниже, а с c < измерение может быть проще при большем измеренном сопротивлении.

Пример. Измерения грунта

В соответствии со стандартом AS 3000:2018 процедуры испытания удельного сопротивления грунта включают следующие этапы:

1. Выбор контрольных точек: Расположение контрольных точек следует выбирать в соответствии с размером монтаж, характер грунта и тип устанавливаемого оборудования.
2. Подготовка испытательных скважин: Испытательные скважины должны быть пробурены на глубину не менее 2 м или на глубину установки, в зависимости от того, что больше. Отверстия должны быть одинакового диаметра и тщательно очищены.
3. Установка электродов: Четыре электрода должны быть установлены в каждом испытательном отверстии на равном расстоянии друг от друга и на минимальном расстоянии, равном двойной длине электрода от края отверстия. Электроды должны быть типа, указанного в стандарте, и их ориентация должна быть отмечена.
4. Измерение удельного сопротивления: Для измерения удельного сопротивления грунта между электродами следует использовать подходящий прибор. Измерения должны быть выполнены на разных глубинах скважины, а значения должны быть усреднены, чтобы получить общее удельное сопротивление грунта в этом месте.
5. Запись и интерпретация результатов: Результаты испытаний должны быть зарегистрированы, а значения удельного сопротивления должны быть сравнены с пределами, указанными в стандарте. Эти данные следует использовать для определения размеров и компоновки системы заземления.

Дополнительные соображения относительно данных о грунте

Проведение измерений сопротивления грунта вместе с подходами, описанными выше, необходимо для точной оценки различных типов испытаний; Однако измерения позволят определить электрические свойства почвы с течением времени.
