Изовол ст 90 характеристики: Изовол Ст-90 натуральный негорючий утеплитель

Содержание

Изовол Ст-90 натуральный негорючий утеплитель

  • Ширина

  • Длина

  • Толщина

  • Фасовка

  • Покрытие I

    волокнистое

  • Покрытие II

    волокнистое

  • Плотность

    90 кг/куб.

    м

  • Цвет

    коричневый

  • Прочность

    18 кПа

  • Водопоглощение по объему

    до 1 %

  • Горючесть

    НГ (негорючий)

  • Теплопроводность

    0. 035 Вт/мК

  • Упаковка

    1 упаковка

  • Объем упаковки

    0.24 куб.м

  • Площадь упаковки

    4.8 кв.м

  • Утеплитель Izovol Ст-90 – 1000*600*50мм 4.80000м2 0.240000м3 Минвата (базальт) Поставщик№ 208 Мамыри Хованская ПЗ

    1. На время распутицы вводится временное ограничение движения транспортных средств с грузом, следующим по автомобильным дорогам общего пользования (закрытие дорог в связи с весенним паводком)

    В период временного ограничения действуют следующие допустимые нагрузки:

    • 5-ти осное ТС 25т – нагрузка 13 тонн,
    • 4-х осное ТС 20т – нагрузка 8 тонн,
    • 3-х осное ТС 10т – нагрузка 4 тонны.

    2. Въезд в пределы МОЖД (Московская окружная железная дорога) транспортного средства грузоподъемностью свыше 3,5 тонн по согласованию.

    3. Въезд в пределы ТТК (Третье транспортное кольцо) транспортного средства грузоподъемностью свыше 1 тонны по согласованию.

    4. Въезд на МКАД транспортного средства грузоподъемностью свыше 10 тонн по согласованию.

    5. Время доставки заказа в течение дня:

    • с 8.00 до 22.00 в период с апреля по сентябрь
    • с 8.00 до 19.00 в период с октября по март

    6. В случае поставки заказа большим или меньшим количеством автомашин перерасчет заказа не производится.

    7. Покупатель обязан обеспечить наличие подъезда от автомобильных дорог общего пользования с асфальтобетонным покрытием к месту разгрузки (твердое покрытие, ширина дороги не менее 3 метров, радиус разворота не менее 15 метров) с отсутствием по маршруту подъезда к месту разгрузки дорожных знаков, запрещающих движение данному виду транспорта, в противном случае оплатить все дополнительные расходы, возникшие из-за невыполнения данных условий по расценкам Поставщика.

    8. Покупатель обязан обеспечить место для разгрузки Товара, позволяющее беспрепятственно и быстро осуществить разгрузку. Покупатель обязан обеспечить строповку (обвязку) Товара для производства разгрузочных работ, в том числе манипулятором. Если разгрузка Товара осуществляется силами Поставщика, а Покупатель просит выгрузить Товар через какие-либо препятствующие разгрузочным работам объекты (заборы, ограды, столбы освещения, ЛЭП, деревья и прочее), затраты, связанные с повреждением и восстановлением указанных обектов, полностью ложатся на Покупателя.

    9. Покупатель обязан обеспечить разгрузку транспортного средства грузоподъемностью 1,5 – 5 тонн в течение 1 часа, свыше 5 тонн – в течение 2 часов.

    10. В случае простоя транспортного средства с товаром в месте выгрузки свыше времени, указанного в п.9 Покупатель обязан оплатить водителю простой в размере 1000 р. за каждый последующий час.

    11. Приемка Товара по количеству, ассортименту и качеству (внешнему виду) осуществляется во время передачи Товара Покупателю или его уполномоченному представителю.

    При обнаружении недостатков Товара во время его приемки Покупатель обязан приостановить разгрузку и немедленно известить Поставщика о выявленных дефектах. В одностороннем порядке составить акт с указанием подробного перечня выявленных дефектов и отметить это в товарной накладной. После приемки и подписания документов на Товар Покупатель лишается права в дальнейшем предъявлять претензии Поставщику по количеству, ассортименту и качеству Товара.

    12. В случае не предоставления доверенностей на уполномоченное лицо выгрузка Товара не производится.

    13. Поставщик не принимает претензии по качеству при неправильной разгрузке заказа (сбрасыванием).

    14. При отказе Покупателем от заказа после его оплаты Покупатель возмещает Поставщику расходы, понесенные в связи с совершением действий по выполнению Договора.

    15. При оплате Заказа на условиях предоплаты (менее 100%) Покупатель обязан произвести окончательный расчет до момента поставки.

    ИЗОВОЛ Ст-90

    Тепло-, звуко-, пожароизоляция в многослойных стенах, полностью или частично выполненных из мелкоштучных материалов; в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты; утепление скатных кровель; мансардных помещений; внутренних перегородок; утепление балконов, бань, полов по лагам. Тепловая изоляция вентиляционных и отопительных систем; в качестве фильтрующих элементов газоочисток. Изоляция промышленного оборудования.

    Плотность и размеры
    ПараметрЕдиница измеренияЗначение
    Плотность кг/м3 90
    Отклонение по плотности % 10
    Длина мм 1000±3
    Ширина мм 600±2
    Толщина мм 40-250 ±2 с шагом 10
    Физико-механические и теплотехнические характеристики
    ПараметрЕдиница измеренияЗначение
    Прочность на сжатие при 10% деформации не менее, кПа 20
    Предел прочности при растяжении перпендикулярно к лицевым поверхностям не менее, кПа 7
    Предел прочности при растяжении параллельно лицевым поверхностям не менее, кПа
    Водопоглощение при кратковременном и частичном погружении не более, кг/м2 1,0
    Водопоглощение при частичном погружении не более, % по массе 10
    Сжимаемость не более, %
    Теплопроводность λб не более, Вт/(м×К) 0,041
    Прочность на отрыв слоев не менее, кПа 7
    Воздухопроницаемость 10-6×м3/(м×с×Па) 30
    Паропроницаемость не менее, мг/(м×К×Па) 0,3
    Горючесть класс НГ
    Содержание органических веществ не более, % по массе 3,5

    IZOVOL

    Чтобы заказать любой объем продукции «ИЗОВОЛ», обратитесь по телефону  8(495)729-04-94 (подразделение по работе с  ТЕПЛОизоляцией и ПАРОизоляцией).

      Если потребуется, специалисты нашей компании рассчитают необходимое количество продукции для полной комплектации объекта.

    Базальтовая вата Izovol (Изовол)



    Базальтовая вата Izovol (Изовол) — это новое поколение современных базальтовых утеплителей. Долгое время базальтовая вата (волокно) является самым распространенным утепляющим материалом, благодаря своей негорючести. Известно феноменальное качество Izovol – выдерживать температуру до 750 градусов тепла по Цельсию и не поддерживать горение, сохраняя свои качества. Также, среди отличительных качеств этого материала – способность выдерживать огромные нагрузки. Практически, при любом  давлении Izovol (Изовол) сжимается, но при отсутствии давления, принимает свою прежнюю форму.

    Базальтовая вата Izovol (Изовол) — это породы базальта, безопасные для окружающей среды и  жизнедеятельности человека. Благодаря наличию этих пород гарантируется высочайшее качество предлагаемой продукции и длительный эксплуатационный срок.

    Используя лучшие технические мощности и достижения научно – технического прогресса, производители ваты Изовол ни в коем случае не ухудшают состояние окружающей среды и ее ресурсов.

    Виды Изовол



    Л-35

    Тепло-, звуко- и пожароизоляция ненагружаемых конструкций: скатных кровель, мансардных помещений; чердачных перекрытий всех типов зданий; вертикальных, наклонных и каркасных стен; внутренних перегородок; полов с покрытием всех типов по несущим лагам с укладкой утеплителя между лагами; в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты; изоляция вентиляционных и отопительных систем. Изоляция резервуаров, трубопроводов, воздуховодов и промышленного оборудования, холодильных установок.



    Ст-50

    Тепло-, звуко- и пожароизоляция в многослойных стенках, полностью или частично выполненных из мелко-штучных материалов; в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты; утепление скатных кровель; мансардных помещений; внутренних перегородок; утепление полов. Тепловая изоляция вентиляционных и отопительных систем; в качестве фильтрующих элементов газоочисток. Изоляция промышленного оборудования.



    Ст-75

    Тепло-, звуко- и пожароизоляция в многослойных стенках, полностью или частично выполненных из мелко-штучных материалов; в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты; утепление скатных кровель; мансардных помещений; внутренних перегородок; утепление полов. Тепловая изоляция вентиляционных и отопительных систем; в качестве фильтрующих элементов газоочисток. Изоляция промышленного оборудования.



    Ст-90

    Тепло-, звуко- и пожароизоляция в многослойных стенках, полностью или частично выполненных из мелко-штучных материалов; в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты; утепление скатных кровель; мансардных помещений; внутренних перегородок; утепление полов. Тепловая изоляция вентиляционных и отопительных систем; в качестве фильтрующих элементов газоочисток. Изоляция промышленного оборудования.

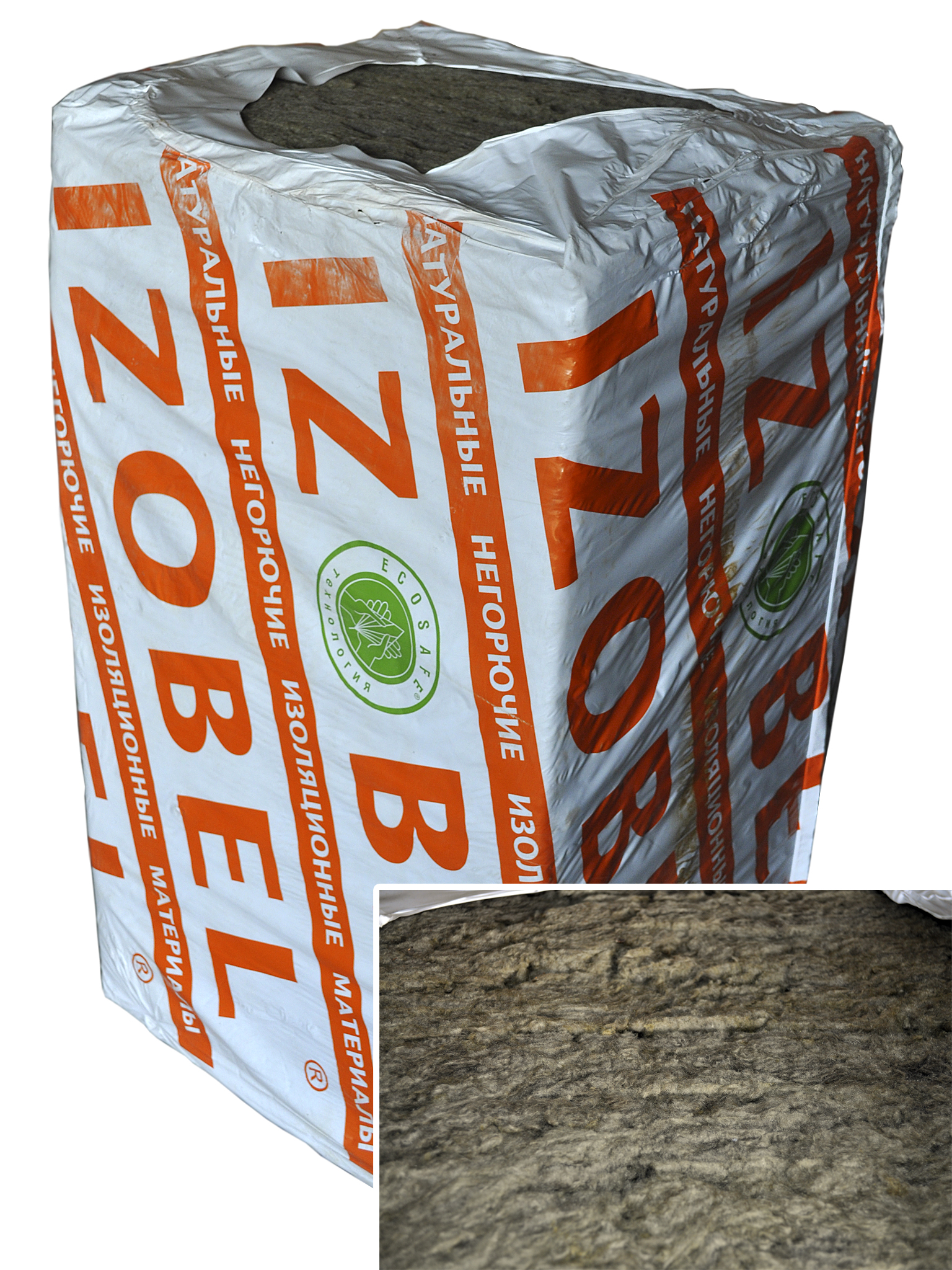

    Izobel

    Тепло-, звуко- и пожароизоляция ненагружаемых конструкций: скатных кровель, мансардных помещений; чердачных перекрытий всех типов зданий; вертикальных, наклонных и каркасных стен; внутренних перегородок; полов с покрытием всех типов по несущим лагам с укладкой утеплителя между лагами; в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты; изоляция вентиляционных и отопительных систем. Изоляция резервуаров, трубопроводов, воздуховодов и промышленного оборудования, холодильных установок.



    B-50

    Тепло-, звуко- и пожароизоляционный слой в системах утепления с воздушным зазором наружных стен зданий и сооружений различного назначения (плиты кашированы стеклохолстом черного или белого цвета). В качестве наружного слоя в двухслойном утеплении вентилируемых навесных фасадов в сочетании с плитой марки Izovol (Ст). Категория горючести — НГ (негорюч).



    В-75

    Тепло-, звуко- и пожароизоляционный слой в системах утепления с воздушным зазором наружных стен зданий и сооружений различного назначения (плиты кашированы стеклохолстом черного или белого цвета). В качестве наружного слоя в двухслойном утеплении вентилируемых навесных фасадов в сочетании с плитой марки Izovol (Ст). Категория горючести — НГ (негорюч).



    В-90

    Тепло-, звуко- и пожароизоляционный слой в системах утепления с воздушным зазором наружных стен зданий и сооружений различного назначения (плиты кашированы стеклохолстом черного или белого цвета). В качестве наружного слоя в двухслойном утеплении вентилируемых навесных фасадов в сочетании с плитой марки Izovol (Ст). Категория горючести — НГ (негорюч).



    Ф-100

    Тепло-, звуко- , пожароизоляция наружных стен зданий и сооружений с последующим оштукатуриванием по стальной армирующей сетке (для толстослойных штукатурных фасадов). Применение в качестве противопожарных рассечек в системах с использованием пенополистирола.



    Ф-150

    Тепло-, звуко- и пожароизоляция наружных стен зданий и сооружений с последующим оштукатуриванием по стеклосетке. (для тонкослойных штукатурных фасадов). Применение в качестве противопожарных рассечек в системах с использованием пенополистирола.

    КВ-150

    Тепло- и пожароизоляция c повышенной жесткостью и влагостойкостью. В однослойных покрытиях плоских эксплуатируемых кровель; в качестве верхнего слоя в двухслойных системах плоских кровель в комбинации с плитами Izovol®(К).



    КВ-175

    Тепло- и пожароизоляция c повышенной жесткостью и влагостойкостью. В однослойных покрытиях плоских эксплуатируемых кровель; в качестве верхнего слоя в двухслойных системах плоских кровель в комбинации с плитами Izovol®(К).



    КВ-200

    Тепло- и пожароизоляция c повышенной жесткостью и влагостойкостью. В однослойных покрытиях плоских эксплуатируемых кровель; в качестве верхнего слоя в двухслойных системах плоских кровель в комбинации с плитами Izovol®(К).



    К-100

    Тепло-, и пожароизоляционный слой в однослойных покрытиях плоских кровель. Нижний слой (при толщине > 60 мм) в двухслойных системах. Рекомендуется применять в комбинации с плитами Izovol®(КВ). Заполнитель в бетонных и ж/б стеновых панелях.



    К-120

    Тепло-, и пожароизоляционный слой в однослойных покрытиях плоских кровель. Нижний слой (при толщине > 60 мм) в двухслойных системах. Рекомендуется применять в комбинации с плитами Izovol®(КВ). Заполнитель в бетонных и ж/б стеновых панелях.

    СС-105

    На данный момент времени 90% общего объема потребляемой плиты для сэндвич-панелей составляет плита «IZOVOL» СС-105, которая по своим характеристикам полностью отвечает всем необходимым требованиям и, более того, по физико-механическим характеристикам значительно превосходят установленные нормы.

    СС-110

    Плита «IZOVOL» СС-110, которая по своим характеристикам полностью отвечает всем необходимым требованиям и, более того, по физико-механическим характеристикам значительно превосходят установленные нормы, на данный момент времени составляет 90% общего объема потребляемой плиты для сэндвич-панелей.

    СК-120

    Как известно, это самый сложный в изготовлении вид утеплителя. Далеко не каждый производитель способен изготовить плиту, действительно отвечающую всем необходимым требованиям, предъявляемым при производстве сэндвич-панелей.



    СК-130

    Применение высококачественных минераловатных плит «IZOVOL» в качестве теплоизоляционного сердечника в трехслойных строительных панелях обеспечит Вам повышенные (фактическое среднестатическое значение: на 70,72% выше при прочих равных условиях!) и стабильные прочностные характеристики изготавливаемых Вами стеновых и кровельных сэндвич-панелей.



    СК-140

    Компания «IZOVOL» выпускает плиты различных размеров: 1200×627(1000,1010)х102(122,151) и практически любые нестандартные размеры в зависимости от особенностей установленного оборудования для производства сэндвич-панелей. Испытания плит для изготовления сэндвич-панелей проводятся согласно СТО 03-04, разработанному ФГУ ФЦС, по трем прочностным показателям, причем все три характеристики измеряются не на плитах, а на ламелях: предел прочности на сжатие, предел прочности на растяжение, предел прочности на сдвиг/срез.



    Izovol Mat

    IZOVOL Mat — легкие гидрофобизированные материалы, выпускаемые в виде рулонов, на основе базальтовых горных пород. Предназначены для использования в качестве (тепло-, звуко-, пожаро-) изоляции технологического оборудования, тепловых сетей, магистральных и промышленных трубопроводов, дымовых труб, газоходов. Благодаря своей структуре, они обладают улучшенными теплотехническими характеристиками и высокими механическими свойствами.



     Ц-50

    Теплоизоляционные цилиндры IZOVOL изготавливаются из каменной ваты на основе горных базальтовых пород и являются продукцией с повышенными теплоизоляционными и механическими характеристиками.



     Ц 80

    Цилиндры IZOVOL предназначены для тепловой изоляции труб внутри и вне помещения, тепловых сетей при надземной и подземной (осуществляемой канально) прокладках, дымоходов, газопроводов, технологических трубопроводов и применяются в гражданском строительстве, энергетике, нефтегазохимии, фармацевтике, пищевой промышленности и др.



    Ц-100

    Цилиндры IZOVOL предназначены для тепловой изоляции труб внутри и вне помещения, тепловых сетей при надземной и подземной (осуществляемой канально) прокладках, дымоходов, газопроводов, технологических трубопроводов и применяются в гражданском строительстве, энергетике, нефтегазохимии, фармацевтике, пищевой промышленности и др.



    Ц-120

    Цилиндры IZOVOL предназначены для тепловой изоляции труб внутри и вне помещения, тепловых сетей при надземной и подземной (осуществляемой канально) прокладках, дымоходов, газопроводов, технологических трубопроводов и применяются в гражданском строительстве, энергетике, нефтегазохимии, фармацевтике, пищевой промышленности и др.

    Чтобы заказать любой объем продукции «ИЗОВОЛ», обратитесь по телефону  8(495)729-04-94 (подразделение по работе с  ТЕПЛОизоляцией и ПАРОизоляцией).  Если потребуется, специалисты нашей компании рассчитают необходимое количество продукции для полной комплектации объекта.
