Плоский или круглый кабель – какой и когда лучше выбрать для проводки?

Передача электрической энергии и подключение потребителей может производиться с помощью электрокабелей как в круглом, так и в плоском исполнении. Каждый тип провода используется в различных ситуациях, условиях монтажа и эксплуатации, поэтому важно понимать, чем отличается плоский кабель от круглого для его правильного (в том числе с точки зрения экономии) применения.

В бытовом электромонтаже зачастую используют оба типа кабеля. Например, кабель марки ВВГнг существует в двух исполнениях: ВВГнг и ВВГнг-п (символ «П» в конце маркировки изделия обозначает, что он имеет плоскую форму). Такие изделия применяются при подключении стационарных электроустановок в жилых и промышленных зданиях, в том числе в сухих и сырых помещениях, а также при прокладке кабельных линий при отсутствии угрозы повреждения кабеля.

Исходя из сравнения конструктивных особенностей круглого кабеля ВВГ и его плоского варианта видно, что они отличаются:

1. Плоскостью укладки токопроводящих жил: ВВГнг-п имеет расположение жил в одной плоскости, в то время, как жилы ВВГнг уложены в параллельных друг другу плоскостях;

2. Количеством жил в общей оболочке и их сечением: у плоского кабеля из-за его конструктивных особенностей количество жил не может быть больше трех штук и каждая из них может иметь максимальное сечение 25 мм², а вот круглого кабеля под одной общей оболочкой бывает от 1 до 5 жил и при этом сами жилы могут иметь круглое или сегментарное сечение до 500 мм²;

3. Плоские кабели не имеют защитного экрана или брони ввиду того, что защитный материал не может быть плоским и стремится к округлению.

Также два вида этих кабельных изделий различаются стойкостью к механическим воздействиям, а именно к скручиванию. Работа плоского кабеля в условиях постоянных скручивающих воздействий приводит к тому, что он будет перекручен только до определенной точки, после чего возможно повреждение жил и изоляции такого проводника. Круглый кабель может работать в условиях торсионных движений, при воздействии случайных изгибов и движения по одной оси. Плоский вариант провода может применятся в электроустановках, которые двигаются только по одной оси или являются стационарными.

Какой кабель лучше для электропроводки: плоский или круглый?

Однозначно сказать, какой электрический кабель для проводки лучше – нельзя. Применение определенного варианта связано с условиями монтажа и эксплуатации изделия. Например, при прокладке силовых магистральных линий с переменным напряжением 400 В в жилых домах и промышленных сооружениях (в специальных кабельных нишах, кабель-каналах, коробах и в скрытой проводке под полом или потолком) применяется кабель в круглом исполнении, так как имеет необходимое количество жил и большое разнообразие вариантов поперечного сечения.

Такой кабель также может применятся и для электрической проводки в помещениях, он удобно протягивается в кабельные гофры и может прокладываться в них при открытой проводке.

А вот для электропроводки в помещениях часто используют кабель в плоском варианте исполнения. Это связано с удобством монтажа такого кабельного изделия в штробы в различных конструкциях (бетонных, кирпичных и прочих) и тем, что такой кабель не занимает много места в кабель-каналах и может быть скрыт за слоем отделочных материалов (штукатурки или гипсокартона). А вот использовать гофры с таки кабелем сложнее, так как требует большего поперечного сечения защитной трубки и усилий при протягивании кабеля в гофру.

Обзор марок в плоском и круглом исполнении

Производители выпускают большое количество электрических кабельных изделий в круглом и плоском исполнении. Все они выполняют различные функции и применяются при различных способах укладки, условиях эксплуатации, мощности и вида потребителей.

Кратко рассмотрим некоторые из них.

Круглые кабели

NYMнг(А)-LS – круглый силовой кабель с медными жилами и негорючей ПВХ изоляцией. Имеет под общей оболочкой пониженной пожароопасности заполнение из невулканизированной резины. Предназначен для передачи электрической энергии к стационарным установкам в сетях с переменным напряжение до 0,66 кВ. Кабель выполнен по немецкой технологии и стандартам, не распространяет горение при групповой прокладке и имеет пониженное дымо- и газовыделение (Low smoke).

АВВГ – силовой кабель в круглом исполнении, который имеет токоведущие жилы из алюминия, а изоляцию и оболочку из поливинилхлорида. Применяется для передачи электрической энергии в сетях с напряжением 0,66 и 1 кВ и подключения неподвижных потребителей бытового или промышленного назначения. Может прокладываться без ограничений по разности уровней кабельных трасс, а также на вертикальных участках.

ВБбШв – круглый силовой бронированный кабель, который имеет медные жилы, изоляцию из поливинилхлорида. Броня кабеля выполнена из стальных оцинкованных лент и не имеет подушки (под броней). Общая изоляция выполнена из выпрессованного защитного шланга. Применяется в сетях до 1 кВ для подключения стационарных электроустановок без ограничения по разности уровня по трассе прокладки.

Плоские кабели

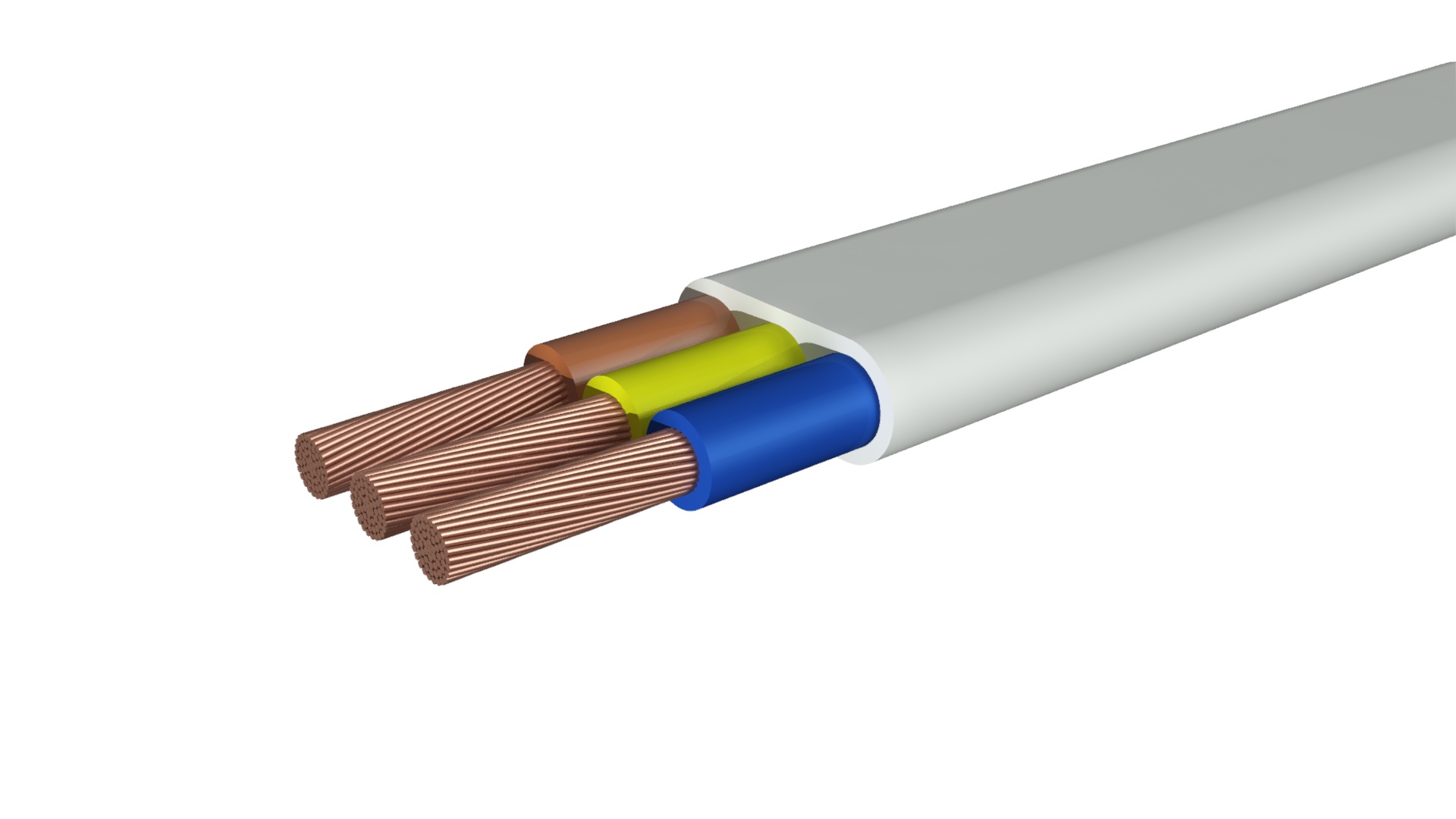

ШВВП – плоский гибкий шнур с медной или медно-луженой жилой с изоляцией и оболочкой из ПВХ пластиката. Такое изделие применяется в сетях 220/380В для подключения светильников, бытовых приборов небольшой мощности и радиоаппаратуры, а также изготовления удлинительных шнуров для жилых зданий.

ППВ – плоский провод, который имеет разделительные перемычки между жилами. Не имеет общей изоляции для жил и может быть, как с медными жилами (ППВ), так и с алюминиевыми (АППВ). Применяется в агрессивных химических средах с переменным напряжением до 450В и частотой до 400 Гц. В сетях с постоянным напряжением используется до 1кВ. Укладывается в трубах и каналах и не подходит для гибкой укладки.

ВВГнг-LS-П  – плоский кабель с медными жилами и негорючей ПВХ-изоляцией и оболочкой. Имеет пониженное дымо- и газовыделение. Применяется при передаче электрической энергии и подключении неподвижных электроустановок в сетях с напряжением 0,66 – 1 кВ.

Плоский кабель и его особенности

• Главная
• Полезная информация
• Плоский кабель и его особенности

Современный потребительский рынок предлагает широкий ассортимент кабельной и проводниковой продукции начиная от различных проводов и шнуров, заканчивая высокотехнологичным оптоволокном. Плоский кабель – это многожильная изолированная конструкция, где все жилы расположены в одной плоскости и каждая из них имеет отдельную изоляцию. Основным его назначением является функция передачи и распределения электрической энергии.

На данный момент, с появлением инновационных технологий в области электромонтажа, использование плоских проводников заметно расширилось. Благодаря своей высокой гибкости и прочности, они идеально подходят для узких и ограниченных пространств, где экономия места является обязательным условием. Плоский кабель – это оптимальный вариант для электропитания подвижных и разъемных механизмов и их частей. Широко используется в компьютерной технике, автомобильной и авиационной отраслях, обеспечивая соединения различных устройств к плате.

В качестве материала используются такие вещества, как медь, алюминий, серебро или сплавы металлов. Для преобразования электрической энергии в тепло используются жилы на основе нихрома или константана. Жильный плоский кабель может состоять из одно- двух-, трех- и многопроволочных токопроводящих жил, которые различаются по диаметру и сечению.

Одним из важных требований, которым должна соответствовать вся проводниковая продукция, это пожаробезопасность и устойчивость к нагреву. Термостабильность – способность проводника выдерживать длительное воздействие высоких температур без последствий, влияющих на его функциональные свойства.

Изоляционный материал плоского кабеля полностью удовлетворяет требованиям по нераспространению горения, тем самым обеспечивая безопасность от возможных пожаров и возгораний.

• Высокая гибкость. Плоский кабель отличается повышенной устойчивостью к изгибам и предназначен для облегченного позиционирования в подвижных соединениях;
• Экономия пространства. Благодаря жилам, расположенным в один ряд в параллельной плоскости, такой проводник с легкостью умещается в труднодоступных и узких местах. Например, кабель плоский телефонный с легкостью впишется в любой интерьер;
• Экранирование. Высокая плотность экрана с односторонним заземлением обеспечивает отсутствие помех при передаче импульсов;
• Скорость импульса. Плоский кабель обеспечивает максимальную защиту радиоэлектронным устройствам от мощных сверхкоротких импульсов и применяется в условиях неуравновешенной связи с частыми сбоями и помехами;
• Легкость монтажа путем прокаливания не требует дополнительной пайки. Например, плоский шлейф может соединяться напрямую с системными платами без коннекторов или переходников;
• Устойчивость к высоким температурам;
• Удобная транспортировка.

Где используется плоский кабель?

1. В качестве силового кабеля для питания транспортных механизмов, осуществляющих подвижные погрузочно-разгрузочные работы. Плоский кабель выдерживает многочисленные изгибы, не теряя своей эластичности и прочности.
2. Для обеспечения связи в телефонных сетях. Плоский кабель осуществляет передачу информации посредством тока разной частоты. Кабель плоский телефонный применяется при проводке местных абонентских линий, а также при установке частных или производственных аппаратов.
3. Для обеспечения связи в радиотехнических устройствах. Плоский кабель обладает защитным свойством от электромагнитных помех и может передавать информационные сигналы высокой частоты на большие расстояния. Кабель ленточного типа хорошо зарекомендовал себя в системах передачи спутникового телевидения.
4. В компьютерной и технической сферах. Большинство компаний, оказывающих услуги Интернет-соединений, работают с оптоволокном или витой парой. В зависимости от объемов информационной передачи и условий эксплуатации различают несколько категорий оптического кабеля: городской, международный, монтажный или подводный. Оптический кабель на основе стекловолокна может передавать данные при очень высокой скорости, более 10ГБ/с, без ослабления сигнала при выходе. Плоский кабель типа шлейф используется в компьютерных технологиях для подключения различных узлов к системной плате.

Маркировка кабелей

Заводская маркировка представляет собой некий шифр, распознав который потребитель может сориентироваться в разнообразии кабельной продукции и распознать ее характеристики. Итак, перед вами торговое наименование кабеля, состоящее из нескольких букв и цифр.

• Первая буква в обозначении провода говорит о материале сердцевины. Таким образом, литера «А» характеризует алюминиевые жилы. Если заглавная «А» отсутствует, значит жилы изготовлены из меди;
• Вторая и третья буквы – это материал и форма оболочки. Например, две буквы «ПП» означают плоский кабель. А сочетание «ТП» – кабель плоский телефонный;
• Четвертая буква говорит о материале для изоляции: «П» – полиэтилен, «Р» – резина, «В» -поливинилхлорид;
• Цифры, следующие за буквами, означают количество и площадь сечения жил, а также напряжение, которое может выдержать этот кабель.

Англоязычная аббревиатура NYM означает современный вид силового кабеля, который выпускается в соответствии с международными и европейскими стандартами. Плоский кабель изготавливают из меди высокого класса. Проводник выдерживает переменное напряжение 2,5 кВ и может эксплуатироваться при длительном воздействии высоких температур и влажности воздуха до 90%

Как выбрать подходящий кабель?

• Сперва определитесь с выбором материала, из которого изготовлен жильный кабель. Медь более долговечна в отличие от алюминия, который со временем подвержен деформации и окислению. Но, стоит заметить, что алюминиевый плоский кабель обойдется вам в несколько раз дешевле, чем проводник из другого материала.
• Рассчитайте сечение кабеля исходя из определенной нагрузки. Существует множество справочников, где рассчитаны допустимые нагрузки на алюминиевый или медный жильный кабель. Например, сечение медной жилы 1мм2 имеет пропускную способность в 10А или 220В
• Что лучше выбрать: гибкий плоский кабель или жесткий круглый? Здесь все зависит от предназначения проводника, монтажа и условий его эксплуатации. Гибкий кабель подходит для подключения подвижных элементов и электроприборов, а жесткий для воздушной или грунтовой укладки. Например, кабель плоский телефонный обладает повышенной гибкостью незаменим для проводки линий связи в жилых или производственных зданиях.
• Как выбрать высококачественный плоский кабель? Существует множество торговых компаний, которые предлагают широкий ассортимент кабельной продукции от проверенных торговых марок. Для того чтобы не нарваться на подделку, обращайтесь к официальным представителям компании «РосБизнесСвязь». Надежные производители предоставляют гарантии качества и долговечности используемых материалов.

Плоские и круглые кабели – AerosUSA

Если в вашей отрасли требуется надежное электроснабжение в сложных условиях, вы, вероятно, знаете, как важно выбирать надежную защиту кабеля.

Однако выбор плоских или круглых кабелей также имеет решающее значение. Плоские и круглые кабели имеют существенные различия в конструкции, что делает их предпочтительными для различных применений. Знание того, как выбрать правильный кабель, необходимо для обеспечения максимальной прочности и долговечности или обеспечения необходимой гибкости и экономии места.

Содержание

Конструкция с круглым кабелем

Круглые кабели имеют жилы, расположенные по кругу. Эти жилы покрыты изоляцией и упакованы материалом, придающим кабелю округлую, цилиндрическую форму.

Круглые кабели могут содержать отдельные жилы или скрученные пары жил. В любом случае элементы имеют кабельную конструкцию, что означает, что проводники образуют спираль вокруг оси кабеля под определенным углом наклона. Углы наклона различаются — большие углы обеспечивают большую гибкость.

Круглые кабели также обычно содержат слои, обеспечивающие различные виды защиты:

• Наполнители: Наполнители — это материалы, которые изменяют форму кабеля, придавая ему гладкий округлый вид.
• Экранирование: Экран защищает относительно тонкую изоляцию кабеля и предотвращает эмиссию и интерференцию электромагнитного излучения (ЭМП).
• Оболочка: Оболочка — это внешняя оболочка, которая скрепляет кабель и защищает его от опасностей окружающей среды, таких как вода, масло, газ и пламя.

Теоретически круглые кабели имеют конструкцию, позволяющую максимально использовать пространство. Круглый кабель имеет меньшее сечение, чем плоский кабель с таким же количеством разъемов. Хотя гибкость плоских кабелей позволяет им заполнять пространство при скручивании и изгибе, круглые кабели могут занимать меньше места в зависимости от количества разъемов, которые они предоставляют. На практике, однако, дополнительные наполнители и экранирование круглых кабелей часто сводят на нет это преимущество.

Конструкция с плоским кабелем

Как следует из названия, плоские кабели имеют более плоскую конструкцию, чем круглые. Их проводники индивидуально инкапсулированы, тщательно выстроены по прямой линии с точными интервалами и окружены изоляцией.

В отличие от круглых кабелей, плоские кабели обычно не имеют слоев наполнителя и экранирования. Размещение экрана на плоском кабеле относительно сложно, потому что экран не будет держать плоскую форму — он имеет тенденцию становиться круглым. Следовательно, обеспечение защиты от электромагнитных помех (EMI) с помощью стандартного экранирования представляет собой проблему.

Поскольку плоские кабели обычно не содержат наполнителей или других материалов, они относительно компактны для такого количества разъемов, которые у них есть. По этой причине они легко гнутся и складываются.

Однако конструкция плоских кабелей может быть несовместима с некоторыми отверстиями в машинах или панелях, которые не подходят для их тонкой удлиненной формы. Компании, заинтересованные в использовании плоских кабелей, должны убедиться в совместимости, прежде чем продолжить.

В чем разница между плоскими и круглыми кабелями?

Круглые кабели являются стандартными для многих промышленных применений. Однако плоские кабели также очень желательны в случаях использования, когда их гибкость и другие сильные стороны являются значительными преимуществами.

Давайте рассмотрим различия между плоскими и круглыми кабелями в нескольких различных областях.

1. Качество

Как круглые, так и плоские кабели обеспечивают отличное качество для использования в соответствующих приложениях. Тем не менее, круглые кабели, как правило, имеют небольшое преимущество в качестве в целом. Их превосходная встроенная защита делает их очень прочными и долговечными, особенно в суровых промышленных условиях.

2. Надежность

Круглые кабели, как правило, более надежны с точки зрения их способности выдерживать механические нагрузки. Основные механические нагрузки, с которыми должны справляться кабели, – это кручение, изгиб при качении, тик-так и S-образный изгиб. Круглые кабели могут легко выдерживать эти нагрузки благодаря своей способности изгибаться по нескольким осям. Плоские кабели обеспечивают превосходное сопротивление только при изгибе качения, при котором изгибается только вдоль одной линейной оси.

Однако плоские кабели могут быть более надежными с точки зрения организованной и надежной проводки. Плоские кабели, как правило, имеют более простую конструкцию, чем круглые кабели, поэтому в них, как правило, отсутствуют ошибки при подключении, которые могут привести к сбоям в работе.

3. Производительность

Как круглые, так и плоские кабели обеспечивают превосходную производительность в соответствующих условиях. В целом, однако, круглые кабели обладают превосходными электрическими характеристиками и более высокими физическими характеристиками в тяжелых условиях эксплуатации. Они более долговечны, с большей защитой от элементов, механических стрессоров и электромагнитных помех.

Плоские кабели также несколько ограничены по своим электрическим характеристикам из-за типа разъема, поскольку они обычно предназначены для массовой заделки в разъеме. Соединители для плоских кабелей обычно имеют контакты со смещением изоляции, которые выстраиваются в линию для заделки плоского кабеля. Контакты одновременно проходят через изоляцию, чтобы встретиться со всеми жилами в кабеле.

Точное выравнивание разъема и проводников имеет решающее значение. Необходимы определенные расстояния между центральными линиями, и производители должны жестко контролировать этот параметр, часто за счет электрических характеристик кабеля.

4. Перекос

Перекос возникает, когда электрические сигналы проходят с разной скоростью по паре проводов. Плоские кабели обычно уменьшают перекос более эффективно, чем круглые кабели.

В плоских кабелях из-за высокой точности и баланса при их изготовлении проводники обязательно имеют одинаковую физическую и электрическую длину, а также непрерывный диэлектрик. Эти факторы имеют тенденцию уменьшать временные задержки между сигналами в разных проводниках.

5. Допустимая токовая нагрузка

С точки зрения пропускной способности по току плоские кабели являются лучшим вариантом из-за более высокого отношения площади поверхности к объему. Эта характеристика позволяет им легче рассеивать тепло, обеспечивая большую тепловую эффективность. Следовательно, они могут справляться с более высоким повышением температуры и уровнями тока в расчете на поперечное сечение проводника.

6. Стоимость

Плоские кабели

относительно просты и экономичны в изготовлении, главным образом потому, что они допускают массовую заделку, когда все провода соединяются в линию в разъеме. Эта конструкция снижает потребность в рабочей силе и помогает минимизировать затраты.

С другой стороны, круглые кабели

более трудоемки в изготовлении и, как правило, дороже.

7. Универсальность

Плоские кабели

более гибкие, чем их круглые аналоги, и эта характеристика делает их очень универсальными. Их гибкость позволяет им хорошо адаптироваться к различным формам, размерам и конфигурациям. Их способность легко сгибаться и скручиваться, не ломаясь, делает их идеальными для широкого спектра применений.

Однако круглые кабели более универсальны в том смысле, что они могут изгибаться в разных направлениях. Провод плоского кабеля легко изгибается только в двух направлениях, а круглый кабель, хотя и менее гибкий, может изгибаться по любой оси. Эта характеристика делает круглые кабели очень желательными для применений, требующих значительных изгибов и скручиваний на длинных участках кабеля, особенно в кабелепроводах или кабелепроводах.

8. Космическая эффективность

С точки зрения экономии места плоские кабели имеют явное преимущество. Поскольку они плоские, их можно укладывать более плотно, чем круглые кабели. Поскольку они также хорошо гнутся и изгибаются, они максимизируют доступное пространство. Там, где круглые кабели могут оставлять вокруг себя большие воздушные зазоры из-за их минимальной гибкости, плоские кабели могут изгибаться и складываться, чтобы минимизировать зазоры и сжиматься до небольшой площади.

9. Масса

Плоские кабели легче круглых из-за их минималистского дизайна. Дополнительное экранирование и наполнители в круглых кабелях, как правило, придают им дополнительный вес.

Компании, стремящиеся минимизировать вес, особенно для робототехники, медицинских устройств или потребительских приложений, где удобство является приоритетом, могут рассмотреть плоские кабели в качестве качественного варианта.

10. Техническое обслуживание

В целом, круглые кабели легче обслуживать, чем плоские кабели, прежде всего потому, что плоские кабели требуют гораздо большей точности при их изготовлении. Плоские кабели требуют точного взвешивания и балансировки, например, для обеспечения равномерности их движений.

Замена компонентов на круглом кабеле обычно проще, чем на плоском кабеле. В отличие от круглых кабелей, плоские кабели также требуют специальных инструментов для процесса инкапсуляции их компонентов в единую кабельную жилу. По этим причинам техническое обслуживание плоских кабелей может занимать очень много времени и приводить к чрезмерному простою задействованного оборудования.

Как факторы окружающей среды влияют на плоские и круглые кабели?

Эффективная конструкция кабеля — это то, что предотвращает выход кабеля из строя при воздействии различных факторов окружающей среды. Например, кабель, рассчитанный на прочность, будет хорошо противостоять резкому истиранию или атмосферным воздействиям. Ниже приведены несколько общих факторов окружающей среды и то, как они влияют на плоские и круглые кабели:

• Животные: Грызуны часто грызут кабели, чтобы точить зубы, прокладывать дорожки или собирать материалы для гнезд. Круглые тросы иногда могут быть выгодны против грызунов, потому что их больший размер обеспечивает меньшую нагрузку на маленькие челюсти. Тем не менее, как плоские, так и круглые кабели могут нуждаться в дополнительной защите, например, в плетеной оплетке, защищающей от грызунов, чтобы выдержать это хищничество.
• Растения: По мере роста растения иногда истирают электрические кабели. В частности, их жесткие корни могут повредить кабели, с которыми они соприкасаются. Круглые и плоские кабели могут нуждаться в дополнительной защите для предотвращения истирания и растрескивания.
• Прямые солнечные лучи: Со временем прямые солнечные лучи повреждают кабели, разрушая пластиковые полимеры в их внешней оболочке. Корпус, устойчивый к ультрафиолетовому излучению, может помочь продлить срок службы кабелей. Для защиты от повреждения интенсивным солнечным светом, а также повреждения от других источников света и тепла рассмотрите использование высокотемпературной или термостойкой оплетки для плоских и круглых кабелей.
• Вода: Вода может повредить электрические кабели, просачиваясь в небольшие трещины в пластике, разъедая или покрывая их плесенью, а затем вызывая коррозию или замыкание проводов внутри, что может привести к возгоранию или поражению электрическим током. Пластиковые или металлические водонепроницаемые трубы часто являются отличным вариантом для защиты круглых и плоских кабелей от повреждения водой.
• Химические вещества: Химические вещества ослабляют круглые и плоские кабели, разъедая внешнюю оболочку и повреждая проводку. Химические повреждения особенно распространены в нефтеперерабатывающей, фармацевтической и других подобных отраслях промышленности. Для этих применений часто необходимы специально разработанные химически стойкие протекторы, такие как наши кабелепроводы ROHRflex.
• Напряжение: Повреждение напряжения иногда происходит, если скачок напряжения пропускает через плоский или круглый кабель больший ток, чем он может выдержать. Это повреждение может привести к пожару и другим опасностям. Внешнее повреждение кабеля также может снизить его напряжение пробоя или уровень напряжения, который он может выдержать до того, как изоляция станет проводящей. Защитные кабелепроводы и рукава помогают свести к минимуму это повреждение, чтобы снизить риск проблем с напряжением.
• Излучение: Круглые кабели, как правило, лучше всего подходят для защиты от излучения. Экранирование большинства круглых кабелей обеспечивает эффективную защиту от электромагнитных помех. Радиационно-стойкие покрытия, такие как некоторые плетеные кабельные муфты, также отлично подходят для обеспечения дополнительной защиты обоих типов кабелей.
• Истирание: Истирание представляет собой проблему для круглых и плоских кабелей, если их оболочка кабеля слишком тонкая. В этом случае оболочки кабелей быстро изнашиваются и рвутся. Однако сопротивление истиранию, как правило, выше у круглых кабелей, поскольку материалы их оболочки, как правило, более долговечны — например, поливинилхлорид (ПВХ) или политетрафторэтилен (ПТФЭ). Во многих плоских кабелях используются мягкие материалы, такие как силикон, которые плохо противостоят истиранию.

Лучшее применение плоских и круглых кабелей

Давайте подробнее рассмотрим области применения, для которых лучше всего подходят плоские и круглые кабели.

Лучшие приложения для круглых кабелей

В целом, круглые кабели отлично подходят для приложений, связанных с большим количеством факторов окружающей среды и требующих более высоких уровней защиты:

1. Железнодорожный транспорт: Круглые кабели идеально подходят для железнодорожного транспорта из-за огромных физических требований к железной дороге. Длительное воздействие суровых погодных условий и постоянное движение часто требуют использования прочных круглых кабелей.
2. Погрузочно-разгрузочные работы: Погрузочно-разгрузочные работы также связаны с интенсивной физической средой с большими нагрузками и вибрациями. Круглые кабели обладают прочностью, чтобы противостоять этим факторам стресса.
3. Атомная энергетика: На атомных электростанциях круглые кабели необходимы, поскольку они хорошо выдерживают постоянное тепловое и радиационное воздействие. В сочетании с надлежащей защитой они обеспечивают необходимую надежность и устойчивость в течение длительного срока службы.
4. Обработка отходов: В операциях по переработке отходов часто используются круглые кабели, поскольку они достаточно прочны, чтобы выдерживать влажную среду с тяжелыми движущимися частями в сочетании с надлежащей защитой.

Лучшие приложения для плоских кабелей

Как правило, плоские кабели отлично подходят для приложений, требующих гибкости или ограниченного пространства. Поскольку они плоские и тонкие, они легче гнутся и могут соответствовать узким углам или тесным пространствам, не ломаясь. Вот несколько приложений, в которых они широко используются:

1. Телекоммуникации: Телекоммуникационные приложения включают в себя сложные, плотно расположенные массивы проводов. Плоские кабели идеально подходят для перемещения по тесным участкам и экономии места.
2. Медицинские дисплеи: Медицинские дисплеи должны быть относительно небольшими и легкими, чтобы ими было удобно пользоваться. Гибкие плоские кабели легко вписываются в доступное пространство.
3. Робототехника: Применение робототехники обычно включает очень сложную конструкцию в очень компактной области. Поскольку наши технологии с каждым днем ​​становятся все меньше и легче, крайне важно иметь подходящие кабели для крошечного пространства.
4. Мостовые краны: Некоторые компании, производящие мостовые краны, предпочитают плоские фестонные тросы круглым тросам из-за нехватки места и необходимости постоянного изгиба. Они обеспечивают питание и сигналы управления, выдерживая умеренные суровые условия окружающей среды.

Обратитесь в AerosUSA за надежной защитой кабеля

Независимо от того, используете ли вы плоские или круглые кабели, вам нужны надежные способы их защиты от физических воздействий и воздействий окружающей среды. Мы предлагаем множество форм надежной защиты кабелей, в том числе оплетки и рукава, пластиковые трубы, металлические трубы, трубы ROHRflex и специальные защитные трубы, предназначенные для различных отраслей промышленности и потребностей в защите. Наши быстрые ответы на предложения, быстрый оборот продукции и высококачественное обслуживание клиентов также делают нас идеальными долгосрочными партнерами для вашего бизнеса.

Свяжитесь с нами, чтобы узнать больше о том, как наша продукция помогает защитить плоские и круглые кабели.

Проверка на точность: Джордж Симс.

Джордж Симс (George Sims) — лидер в области инженерных и сервисных услуг в области защиты и управления кабелями. Основное внимание уделяется 100% приверженности удовлетворенности клиентов. AerosUSA — небольшая, гибкая, независимая компания, ориентированная на наших клиентов.

Плоский ленточный экранированный кабель с оболочкой

ПРИМЕНЕНИЕ:

Плоский экранированный кабель с оболочкой Weico предназначен для использования в частотных приложениях, где требуется радиочастотная защита. Этот экранированный кабель общего назначения сводит к минимуму электрические помехи и перекрестные помехи в таких приложениях.

В этой серии используется серый плоский кабель Weico и экран из алюминия/полиэстера. Экран сложен, чтобы обеспечить отличный контакт металла с металлом, и использует два заземляющих провода для облегчения заземления. Оболочка изготовлена ​​из прочного черного ПВХ толщиной 0,030 дюйма, не поддерживающего горение при температуре 105 °C, с отличной стойкостью к истиранию.

ОПИСАНИЕ:

• Многожильный проводник из луженой меди 28 AWG (7/36)
• Номинальная толщина изоляции: 0,10 дюйма ПВХ
• Проводники с межцентровым расстоянием 0,050 дюйма
• Серый ПВХ с красной полосой на передней кромке
• Общий экран из алюминия/полиэстера с двумя многожильными заземляющими проводами из луженой меди — 28 AWG (7/36)
• Черная ПВХ-оболочка — толщина: не менее 0,030 дюйма
• Тип UL 2912
• Проходит испытание на пламя UL VW-1
