Схема подключения бойлера к электросети и водопроводу ➦В статье компании «ТРУБЕР»

27 июля 2021

Нестабильность горячего водоснабжения особо остро ощущается в летний период, когда коммунальные службы активно проводят ремонтные работы. Установка накопительного или проточного водонагревателя необходимого объема способна полностью решить данную проблему. Монтаж бойлера требует достаточной квалификации и знаний, поскольку речь идет о монтаже мощного электроприбора в непосредственной близости с водой.



Электрическая схема подключения бойлера



Большинство производителей рекомендует осуществлять подключение бойлера к электросети отдельной линией от электрощита, которая состоит из трех проводов: фазы, 0 и заземляющего проводника. Последний обеспечивает защиту в случае коррозии ТЭНа, которая приводит к тому, что деталь «прошибает». Чаще всего бойлеры поставляются уже с собранным проводом и вилкой, которые подключены к терморегулятору. Все, что необходимо сделать — установить розетку с заземлением, от которой идет линия через двойной автомат. Наличие двойного автомата в схеме дает возможность полностью отключить линию при необходимости.

Второй вариант чаще встречается у новых моделей бойлеров и предполагает наличие УЗО (устройства защитного отключения). Суть также сводится к подключению отдельной линии к электрощитку. Если на бойлере нет УЗО, устанавливается дифавтомат 16А 10 мА, который защитит от короткого замыкания и ток утечки.

Подсоединение производится трехжильным проводом: фаза, ноль и проводник, который идет на щит с заземлением. Проверить наличие заземления можно с помощью контрольной лампочки, один конец которой подключается к фазе, а второй — на корпус. Если лампочка загорается, значит, заземление на этом щите есть.

Под бойлер устанавливается розетка ip44, где первая цифра 4 обозначает степень защиты от проникновения внутрь электротехнического изделия посторонних предметов и пыли размером 1 миллиметр, вторая 4 показывает стойкость к воздействию влаги.



Что необходимо и как подключить бойлер к электросети



Самостоятельное подключение бойлера от розетки начинается с подготовки необходимых материалов. Приведенный ниже расчет проводился с учетом того, что бойлер накопительного типа имеет мощность не более 3,5 кВт. Для такого монтажа мы будем использовать трехжильный кабель с маркировкой ВВГ, имеющий сечение 2,5 мм², а также трехжильный провод ПВС аналогичного сечения. Дополнительно потребуется розетка на 16 А, оснащенная заземляющим контактом.

Если приобретенный бойлер не имеет собранного соединительного провода, приобретите вилку. Сразу стоит отметить, что она должна быть надежной, желательно с каучуковым корпусом и фиксирующей защитной гофрой.

Прежде чем проводить любые действия по монтажу, определяем оптимальное место установки как самого водонагревателя, так и его розетки. При установке крупных электроприборов ванную принято делить на зоны. Под «нулевой» понимают зону самой ванны/душевой кабинки, 1 занимает площадь, которая располагается над мокрыми зонами. 2 — охватывает пространство, которое очерчивает 60 см радиусом вокруг мокрых зон. Вся оставшаяся площадь относится к 3 зоне.





Как уже было сказано выше, ванная комната требует установки розеток класса защиты IP44, при этом сам водонагреватель должен соответствовать определенному классу. Для зон 1, 2 и 3 этот показатель должен быть не менее IP25, 2 и 3 — IP24. Информация о степени защиты указывается в сопроводительной документации к бойлеру и его инструкции.

Определивший с местом, где будет установлен бойлер и розетка, можно переходить к подготовке штробы. Удобнее всего это делать с помощью перфоратора со специальной насадкой, которую называют штробером. За счет формы желобка и заостренного уголка штробер быстро делает углубление внутрь.

В образовавшуюся штробу укладываем кабель ВВГ и протягиваем его до монтажной коробки. Отмеряя длину кабеля, сделайте небольшой запас со стороны коробки, чтобы его было достаточно для возможного повторного монтажа.







Для обеспечения защиты от поражения электрическим током подключение

водонагревателя необходимо осуществлять через УЗО или дифавтомат







Подключение непосредственно в щитке требует четкого соблюдения последовательности и учета маркировки жил (для удобства их помечают различными цветами). Жилу в белой оплетке соединяем с нижней клеммой дифференциального автоматического выключателя, который чаще всего маркируется «2». Синяя жила рассчитана на монтаж с нижней клеммой дифавтомат, которая отмечается «N». Оставшаяся третья жила (желтая с зелеными полосами) — заземление.





После проведения отделочных работ можно переходить к электрофурнитуре. Все соединения внутри монтажной коробки проводятся с учетом цвета жил. Зачистив кабель, жилы в белой и синей оплетке соединяем с левой и правой клеммой розетки, оставшуюся третью жилу желтого цвета с зелеными полосами — с центральной клеммой или «землей».

Если в комплекте с водонагревателем не поставляется удлинительный провод, то необходимо изготовить его самостоятельно. Отмеряем необходимую длину провода ПВС и приступаем к установке вилки.

С помощью отвертки раскручиваем все фиксирующие шурупы на корпусе вилки. Провод пропускаем через гофру в нижней части в специальное отверстие. Жилы зачищаем, коричневую и синюю подкладываем под боковые болтовые соединения и зажимаем болты до упора; желто-зеленую соединяем с центральной «землей». Аккуратно укладываем провод в корпус и закручиваем все шурупы вилки. Обратите внимание, что после сборки вилка должна иметь плотное прилегание по соединительным швам.

Затем приступаем к подключению водонагревателя. Снимаем панель, через специальное отверстие пропускаем второй конец провода ПВС и зачищаем. Оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:

  • жилу с изоляцией коричневого цвета — к клемме «L»;

  • синего цвета — к клемме «N»,

  • желто-зеленую жилу — к болтовому соединению на корпусе водонагревателя с маркировкой заземления.

Фиксируем провод и устанавливаем панель.



Как подключить бойлер к водопроводу



В нижней части бойлера откручиваем две крышки-заглушки красного и синего цвета. Берем тройник и накручиваем его на штуцер холодной воды (обозначен синим). Ориентировать на расположение «лево-право» не рекомендуется, поскольку производители бойлеров на свое усмотрение размещают подвод.

Если при накрутке получился всего один виток, соединение будет ненадежным. Берем плашку ½ дюйма и дорезаем резьбу трубы. Для латунных соединений нормой считается 3,5 витка и более. Аналогично поступаем с горячей водой.

По всей резьбе наматываем паклю, наносим сантехническую уплотнительную пасту (герметик), накручиваем тройник и подтягиваем до упора газовым ключом. Разворачиваем тройник в ту сторону, в которую будет установлен краник. Делается это для удобства дальнейшей эксплуатации.

К боковому отводу прикручиваем краник для сброса воды, к нижнему — предохранительный сбросной клапан. К клапану накручиваем верхнюю часть «американки», вторую часть «американки» вкручиваем в кран, соединяем части муфты с накидной гайкой. Прикручиваем паечную переходную муфту. К штуцеру горячей воды прикручиваем «американку» с переходной муфтой под полипропиленовые трубы.

К отводу холодной воды прикручиваем тройник, не забывая намотать паклю и нанести сантехническую пасту. В зависимости от конфигурации места установки с помощью паяльника для полипропиленовых и металлопластиковых труб и уголков фиксируем трубу необходимой длины. Аналогично поступаем с подводом горячей воды.

При первом пуске бойлера перекрываем «общую» горячую воду, открываем кран горячей воды на смесителе, поворачиваем краники холодной и горячей воды на бойлере. Нормой считается выход небольшого количества воздуха из крана, перекрывать его можно только после того, как вода начнет стекать с хорошим напором, в среднем на эту процедуру требуется от 4 до 6 минут.

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Подключение бойлера ГВС к двухконтурному котлу или колонке

РЕКЛАМА

Другие статьи на эту тему:

⇒ Горячее водоснабжение частного загородного дома
⇒ То холодная, то горячая вода идет из котла
⇒ Солнечный коллектор — водонагреватель для дома, бассейна

Для отопления и горячего водоснабжения (ГВС) домов и квартир хозяева часто устанавливают двухконтурные газовые котлы или газовые колонки. Система ГВС с таким котлом (колонкой) получается относительно дешевой и занимает мало места.

Однако, через какое-то время хозяев начинают раздражать недостатки в работе ГВС с двухконтурным котлом (колонкой).

РЕКЛАМА

Проточный теплообменник ГВС двухконтурного котла (колонки) начинает греть воду в момент начала разбора воды, когда открывают кран горячей воды.

Вся энергия, расходуемая на нагрев, переходит от нагревателя к воде практически мгновенно, за очень короткое время движения воды через нагреватель. Чтобы получить воду необходимой температуры за малый промежуток времени конструкция проточного водонагревателя предусматривает ограничение скорости потока воды.

Температура воды на выходе из проточного нагревателя очень сильно зависит от расхода воды — величины струи горячей воды, текущей из крана.

Для отопления дома эконом класса обычно достаточно котла меньшей мощности. Поэтому, мощность двухконтурного котла выбирают исходя из потребности в горячей воде.

Схема ГВС с двухконтурным газовым котлом или колонкой не может обеспечить комфортное и экономное пользование горячей водой в доме по следующим причинам:

  • Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана значительно меняется температура воды и напор в системе ГВС.
    Одновременно пользоваться водой даже в двух местах очень не комфортно.
  • При малом расходе горячей воды проточный водонагреватель вообще не включается и не греет воду. Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.
  • При каждом открытии водоразборного крана двухконтурный котел или колонка перезапускается, постоянно то включается, то выключается, что сокращает ресурс их работы. Частое перезажигание горелки снижает КПД водонагревателя и увеличивает расход газа. Каждый раз горячая вода появляется с задержкой, только после того, как режим нагрева стабилизируется. Часть воды бесполезно уходит в канализацию.
  •  Мощность газового котла (колонки) в режиме ГВС часто оказывается больше необходимой, что приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла (колонки) в режиме ГВС периодически то включается, то гаснет. Соответственно, потребителям
    идет то холодная, то горячая вода,     а также проявляются все недостатки частого перезажигания горелки котла, указанные выше. Для устранения тактования обычно увеличивают расход воды сверх необходимого.
  • В системах ГВС с двухконтурным котлом невозможно сделать рециркуляцию воды в трубах разводки по дому. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

В конечном итоге, использование двухконтурного котла (колонки) в системе ГВС приводит к не обоснованному росту потребление воды и объема стоков канализации, к увеличению расхода электроэнергии и газа на нагрев, а также к недостаточно комфортному пользованию горячей водой в доме.

Систему ГВС с двухконтурным котлом используют, не смотря на её недостатки, по причине сравнительно низкой стоимости и малых размеров оборудования.

Более экономичной и комфортной является система отопления и ГВС с одноконтурным котлом и бойлером косвенного нагрева.

Подробнее читайте: «Горячее водоснабжение частного загородного дома»

Но что делать, если двухконтурный котел или колонка уже стоит в доме или квартире, а работа системы ГВС хозяев не устраивает, и хочется избавиться от её недостатков.

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке

1.   Есть вариант приобрести бойлер косвенного нагрева, с теплообменником внутри, и подключить его к контуру отопления двухконтурного котла. Но стоимость такого бойлера и дополнительного оборудования для его подключения и обвязки довольно высокая. В данной статье этот вариант на рассматривается.

2.   В систему ГВС с двухконтурным котлом или колонкой рекомендую установить бойлер послойного нагрева. В таком бойлере отсутствует теплообменник, что заметно снижает его стоимость.

3.   Или, в схему ГВС, между двухконтурным котлом (колонкой) и потребителями горячей воды, устанавливают электрический накопительный водонагреватель — бойлер. Этот вариант не устраняет всех недостатков работы системы ГВС, но позволяет существенно улучшить комфорт пользования водой.

Самым простым способом улучшить систему ГВС с двухконтурным газовым котлом или колонкой является установка электрического накопительного водонагревателя — электробойлера.

Схема подключения к двухконтурному газовому котлу электрического бойлера ГВС, в качестве накопительной буферной емкости между котлом и потребителями.

Электрический бойлер используют в качестве буферной емкости между котлом и потребителями горячей воды. Из контура ГВС двухконтурного котла горячая вода, прежде чем попасть потребителю, поступает в электрический бойлер. Горячая вода в водоразборные краны подается уже из бойлера.

Электрический накопительный водонагреватель — бойлер служит для хранения запаса горячей воды нагретой газовым котлом. Кроме того, температура воды в бойлере поддерживается на заданном уровне за счет включения электрического ТЭНа. Включением электронагревателя управляет термостат бойлера.

На схеме, на трубе подводки воды из котла в бойлер, установлен блок из двух клапанов — обратного клапана и предохранительного.  Клапаны обычно продаются в комплекте с электрическим бойлером.

Обратный клапан предотвращает уход воды из бойлера при исчезновении воды в водопроводе.

Предохранительный клапан сбрасывает избыточное давление из системы ГВС, связанное с расширением воды при нагревании. Из клапана периодически вытекает небольшое количество воды, которое необходимо куда-то утилизировать.

Кроме того, производитель электробойлера предписывает регулярно, каждые две недели, проверять исправность клапана, вручную приводя его в действие. Для того, чтобы избежать этих проблем, рекомендую дополнительно установить расширительный бак для ГВС, который будет компенсировать изменения давления воды в системе ГВС.

Давление срабатывания предохранительного клапана 6 — 8 бар, в зависимости от модели бойлера. Если давление воды в водопроводе больше давления срабатывания клапана, то на водопроводную трубу необходимо установить редукционный клапан.  Клапан настраивают на снижение давления воды на выходе — не более 80% от давления срабатывания предохранительного клапана.

Холодную воду из водопровода рекомендуется подавать через фильтр предварительной очистки воды со степенью очистки не менее 200 мкм.

Схема ГВС с газовым двухконтурным котлом (колонкой) и электрическим накопительным водонагревателем — бойлером, пользуется некоторой популярностью из-за своей простоты и меньшей стоимости. В схеме нет циркуляционного насоса, можно использовать обычный электрический бойлер, количество арматуры для обвязки также минимально. Но работа системы ГВС с буферным электробойлером имеет свои недостатки.

Преимущества и недостатки системы ГВС с буферным электрическим бойлером

Схема ГВС с буферным электробойлером обеспечивает стабильную температуру воды на выходе к потребителям, в том числе, и при малом расходе воды, и при тактовании котла. Температура воды в бойлере может быть задана выше 60 оС, (температуры, выдаваемой котлом). Пользование горячей водой станет более комфортным, но за это придется платить более высоким потреблением электроэнергии.

Схема с буферным электробойлером имеет три основных недостатка.

Во — первых, это довольно значительное потребление электроэнергии на подогрев воды. Электроэнергия расходуется для компенсации тепловых потерь (охлаждения воды) при хранении горячей воды в бойлере, а также на нагревание той части воды, которая поступает из котла в бойлер холодной.

Часть воды из котла в бойлер поступает холодной. Это происходит в период запуска режима ГВС котла при каждом открытии водоразборного крана, а также в случае тактования котла. Кроме того, холодная вода из котла в бойлер подается в случае незначительного расхода горячей воды, когда расход меньше минимального порога, необходимого для запуска котла в режиме ГВС.

Электроэнергия расходуется также на догрев воды, если термостат бойлера настроен на температуру выше 60 оС.

Второй недостаток состоит в том, что режим ГВС котла по прежнему включается при каждом открытии водоразборного крана. Тактование котла не устраняется, а только становится незаметным для потребителя. Все это, как уже указывалось выше, сокращает ресурс работы котла, а частое перезажигание горелки снижает КПД котла и увеличивает расход газа.

Некоторые хозяева считают выгодным включать режим ГВС на котле только тогда, когда принимают душ или наполняют ванну. Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.

В третьих, сохраняется зависимость напора в трубах ГВС от расхода воды, так как вода из водопровода продолжает проходить через ограничитель расхода в двухконтурном котле или колонке. По этой причине, при открытии второго водоразборного крана, температура воды в первом смесителе может меняться, хотя и не так сильно.

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Чтобы получить преимущества пользования горячей водой от системы ГВС с котлом и электрическим бойлером, достаточно установить бойлер небольшой емкости, 15-30 (50) литров, Кроме того, маленький бойлер будет потреблять электроэнергии меньше, чем большой.

Рекомендую выбирать электрический бойлер с цилиндрическим баком из нержавеющей стали. Бойлер часто устанавливают рядом с котлом или колонкой. Чтобы габариты бойлера не выходили за пределы размеров котла удобно использовать электрические водонагреватели с вертикальным баком малого диаметра. В названии марки таких бойлеров обычно имеется слово Slim.

Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, корпус из металла, три ступени мощности ТЭНа 0,7/1,3/2,0 кВт., максимальный внешний диаметр 285 мм., и высоту 800 (1235) мм., механическое управление. Гарантия — 7 лет. Емкости бака достаточно для пользования горячей водой, нагретой даже без участия котла.

Бюджетный вариант Термекс Drift 15 U на 15 литров с баком из нержавеющей стали, с одной ступенью мощности ТЭНа 1,5 кВт. Внешние размеры 260х260 мм., высота 458 мм. Благодаря верхней подводке, бойлер можно устанавливать как на стену, так и на пол под котлом.

Электрические накопительные водонагреватели с плоской формой корпуса выбирать не стоит. В корпусе плоских водонагревателей устанавливают рядом два цилиндрических бака малого диаметра и соединяют их между собой трубами. Такая сложная конструкция создает проблемы с обеспечением их долговечности, с распределением температуры воды в баках, а также увеличивает их цену.

В конце этой статьи вы найдете схему ГВС с бойлером и рециркуляцией горячей воды, а также рекомендации по выбору оборудования.

Где и почем купить электробойлер в Вашем городе



⇆

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется  почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см.

В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и  расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя.  Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

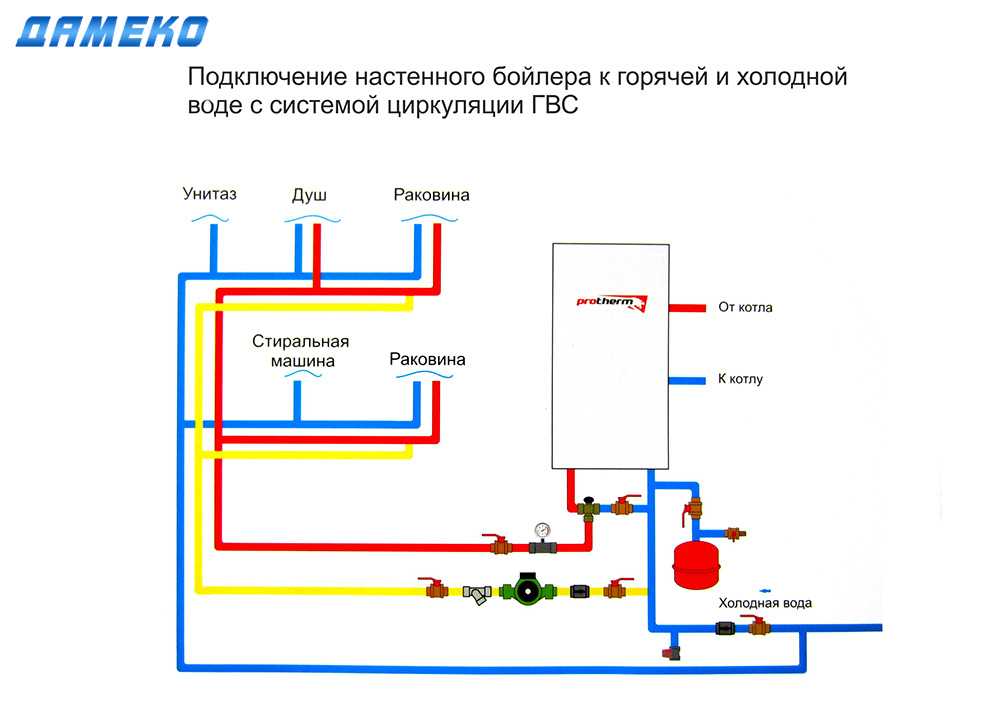

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Как сделать бойлер послойного нагрева из электрического бойлера
