Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Содержание

1

Строение люстры и назначение проводов

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это

фаза, провод будет иметь коричневый, белый, розовый или любой другой цвет, кроме следующих; N – нуль, этот провод всегда синего цвета; Ground – заземление, провод имеет желтый цвет с нанесенной зеленой полоской.

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный провод из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта. Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается.

Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в специальной статье вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Люстры

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является.

Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты. На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую.

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры, которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре, которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все люстры отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

1. Первый – это крепление на крюк, представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

2. Второй способ крепления люстры – через монтажную планку. В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

3. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:	Описание:
Шаг 1. Очистка изоляции. Очищаем изоляцию	Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.

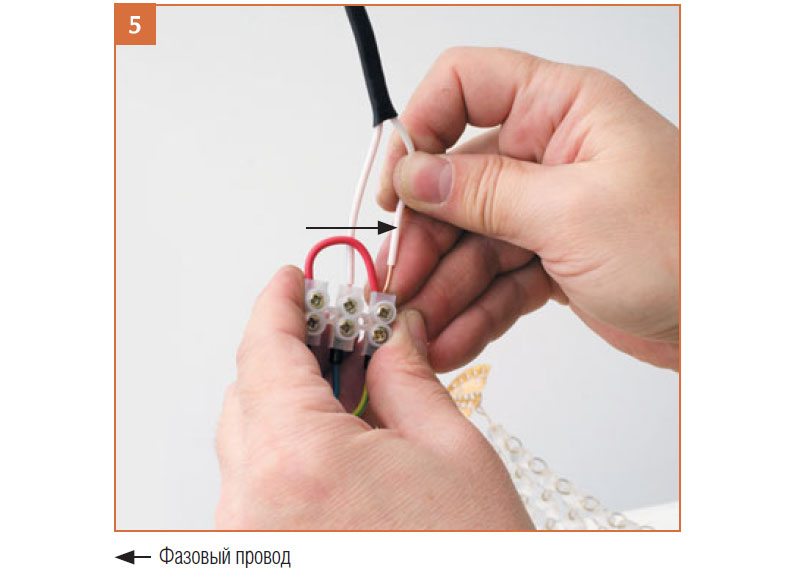

Шаг 2. Установка клеммника. Устанавливаем клеммник	Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.

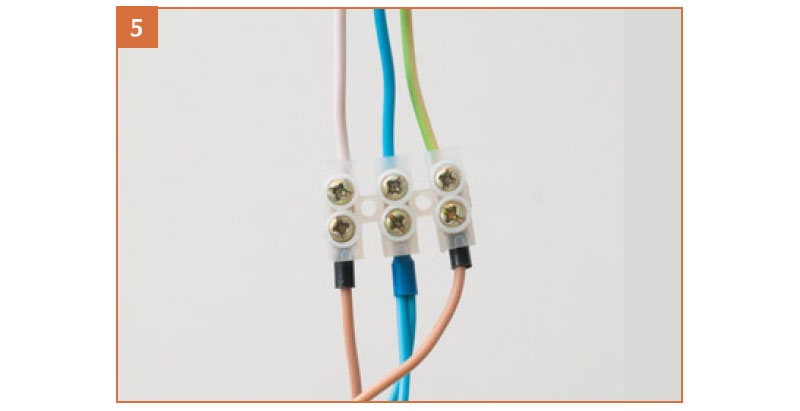

Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры	С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода – желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры. Устанавливаем люстру	Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке. Приступаем к проводам в коробке	Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания, чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Источник

Как подключить люстру с 3 проводами: электрика, варианты, помощь

Содержание

• 1 Сведения об электрической части люстры
• 2 Соединение проводов
• 3 Люстра на двухклавишный выключатель
• 4 Люстры с дистанционным управлением
• 5 Доработка люстры

Три провода, торчащие из ножки люстры, означают, к примеру, что перед нами модель, рассчитанная на двухклавишный выключатель. Как вариант, дополнительная жила служит для заземления корпуса. В случае потопа дифференциальный выключатель быстро уберёт напряжение, никто не пострадает. Гипотетически возможен случай, когда корпус люстры оказывается под фазой, причём короткого замыкания не произойдёт. Схожую картину видим при заделке плохо изолированной проводки под штукатурку: пока раствор сырой, явно идут токи утечки. Но когда цементный камень уже схватится, негативные эффекты пропадают. Поговорим, как подключить люстру с 3 проводами.

Сведения об электрической части люстры

Для правильной работы единственного патрона хватит наличия двух проводов:

1. Фаза (потенциал относительно земли 220 В).
2. Нулевой провод (потенциал равен нулю).

Люстра потолочная

Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:

• Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет.
• По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.

В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).

Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание. Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.

Соединение проводов

Дадим пару рекомендаций, как соединить провода на люстре:

Работа с проводами

1. Когда из ветки выходит по паре, требуется просто разбить любую представленную на две жилы. Потом образуется две большие связки, первая подключается на нулевой провод, а вторая на фазу. Заметьте, провода, выходящие из ветки, должны входить разделяться. Если подключить их на единую связку, страшного не случится, но работать система не станет.
2. Третий провод иногда заземление. Такой однозначно нельзя подключать к фазе, причём жила должна звониться на металлические части. Случается, пластиковые включения разделяют проводящие островки, допускаем, что проводов больше, чтобы надёжно заземлить опасные участки. Жилы звоним по очереди с каждым, чтобы найти заземление. Потом полагается провести маркировку. Хватит единственного цвета – помечается заземление. Если оно не объединено с нулевым проводом, разницы в подключении двух других концов нет. В противном случае у люстры маркируется фаза, чтобы напряжение не подать случайно на корпус.

Электрики стараются подать фазу на центральный контакт патрона (прямая линия, входящая в центр с периферии). Луновидный годится не хуже. Если появилось желание, обзаведитесь тестером и узнайте, куда идут жилы. Это добавит упорядоченности электрической разводке, для большинства людей не пригодится. Напомним, что резьба патрона не несёт заряда и часто никуда не подключена. В противном случае любой электрик, возжелавший залезть внутрь в момент, когда система находится под напряжением, рисковал бы устроить короткое замыкание либо хуже.

После ручной коммутации проводки возможно проверить правильно разводки. Желательно уложить люстру на изолирующую поверхность. Звучит сложно, но найдите дома лист ДСП или шумоизолятора, утеплителя из полимерных материалов. Не подходит металл. Устройтесь подальше от любых заземлённых металлических конструкций: радиаторы отопления, трубы водопровода, газового снабжения, канализационные. Провода люстры, планируемые подключить к фазе и нулевому проводу, потребуется вставить в розетку. Потребуется собрать вилку, а концы стыковать скруткой. Подаётся питание, начинается тестирование.

В ходе процесса требуется убедиться, что на конкретный контакт любого патрона приходит напряжение 220 В. Перед началом операций оценивается потенциал корпуса. Проще сделать отвёрткой-индикатором. Современные, кстати, позволяют оценить и наличие заземления, если третий провод предназначен для указанных целей. К примеру, отвёртка-индикатор загорается при касании фазы, а на землю реагирует по прижатию пальца к контактной кнопке. Подобные моменты прописаны в инструкции. Удастся немедленно оценить правильность подключения в означенной части. Разумеется, розетка берётся правильно подключенная, и вилка для теста – с клеммой заземления.

На крайний случай, если в доме нет систем TN-S или TN-C-S, допускается объединить эту ветвь с нулевым проводом. Обычно отвёртка-индикатор не возражает против маневра. Цель рассказа сводится к факту: при наличии большого числа скруток индикация способна нарушаться, и схема подключения люстры доставит множество хлопот. В итоге тестирования предвидится уверенность, что электрическая разводка выполнена верно.

Люстра на двухклавишный выключатель

Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.

Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует. Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два.

Люстра и двойной выключатель

Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает – от выключателя подаётся фаза, как полагается.

Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.

Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.

Пустые каналы

Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:

1. От распределительной коробки до места подвешивания люстры.
2. От выключателя до распределительной коробки.

Схема работ

Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются. Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.

Люстры с дистанционным управлением

Обычно подключить люстру с пультом не сложнее, нежели обычную. Приёмник, как правило, работает непосредственно с диммером (регулятор напряжения питания). Не все светодиодные лампочки поддерживают режим. Отдельным моделям подключение люстры с пультом управления противопоказано. Разница в цене составляет 20%, но платить придётся, чтобы товар работал долго и надёжно.

Доработка люстры

Порой возникает потребность поменять патрон в люстре. Лампочки накала выделяли массу тепла, от многолетней эксплуатации материал изолятора и контактов приходит в негодность. Современные патроны вполне годятся. Напомним, стандарты сильно изменились, диаметры посадочных, установочных отверстий поменялись. С точки зрения механической обработки лучше карболиту (чёрный и твёрдый) предпочитать пластик. Так легче сверлить и точить, меняя люстру. Кстати, электрики за подобные работы берутся неохотно, в их обязанности подобные мелочи не входят.

Если отверстие в основании патрона из карболита чуть меньше необходимого, расширить чрезвычайно сложно. Преимущественно придётся орудовать круглым напильником.

Как подключить люстру с тремя проводами

Люстра относится к тем предметам интерьера, с которыми люди начинают знакомиться чуть ли не с рождения. Малыш, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которая крепится по центру потолка. Он не только становится украшением интерьера, но и позволяет равномерно распределить световую нагрузку по пространству комнаты. Для варьирования освещенности помещения чаще всего используют люстры с 5 и более лампочками. О таких лампах и пойдет речь в этой статье. Поговорим о том, как подключить люстру на 3 провода, что нужно для такой работы, и сможет ли это сделать человек без специального электротехнического образования?

Содержимое

• Устройство
• Инструмент
• Назначение проводов
• Схема с однокнопочным выключателем
• Схема с двухкнопочным выключателем

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с замысловатыми конструкциями, большим количеством светодиодов или ламп, с дистанционным управлением. Однако до сих пор большинство предпочитает устанавливать в своих гостиных пятирожковую люстру.

Если такую ​​люстру подключить к одному выключателю, это повлечет за собой большой расход электроэнергии. Согласитесь, не всегда обязательно, чтобы в комнате светились все пять рожков, иногда достаточно двух-трех. Поэтому самой популярной является схема подключения люстры с двойным выключателем. О такой схеме мы поговорим ниже, а прежде чем подключать люстру к бытовому двухкнопочному выключателю, давайте разберемся, из чего состоит такая лампа и как она работает.

Прежде всего, это базовая конструкция для 5 рожков. Вне зависимости от того, куда направлены светильники (вниз или вверх), крепление патронов и плафонов с рожками осуществляется одинаково – с помощью резьбовых соединений. Каждый рог на конце выглядит как трубка с резьбой; к нему с помощью гайки крепится декоративная крышка. Но очень часто крепление происходит за счет донышка патрона, который накручивается на рожковую резьбу. К патрону нужно подключить провода и вкрутить лампочки, именно в нем происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их изготавливают из металла, стекла или пластика.

Провода люстр

чаще всего проходят внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защелок, болтов или пластикового кольца, которое навинчивается на резьбу раструба. От каждого гнезда внутри рупора 2-жильный провод подключается к соединительной коробке светильника.

На люстру можно установить самые разные лампы – лампы накаливания, люминесцентные, светодиодные, энергосберегающие.

Корпус люстры также может комплектоваться блоком питания или балластом для запуска светодиодных и люминесцентных ламп.

Существуют люстры, оснащенные рефлекторами, которые имеют белую или зеркальную поверхность и создают направленный свет.

Подробнее о том, как выбрать люстру и светильники к ней, можно узнать в этом видео:



Инструмент

Перед подключением люстры с тремя проводами подготовьте необходимый инструмент:

1. Индикаторная отвертка (нужна для определения фазы и нуля).
2. Клещи с изолированными ручками.
3. Нож (для зачистки изоляции на жилах).
4. Мультиметр.
5. Изолента.
6. Отвертки (плоские и крестообразные).
7. Кусачки.
8. Маркер.

Устройства, с помощью которых будут соединяться провода. Это могут быть специальные накладки, в которых соединяемый провод зажимается под винт, пружину или соединительные изолирующие зажимы (СИЗ). И не забудьте, конечно же, стремянку.

Разводка проводов

Перед подключением комнатной люстры с двухкнопочным выключателем разберемся, сколько нам нужно проводов и зачем нужен каждый из них.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт с указанной в нем схемой. Изучите его внимательно, там описано назначение проводов по цветам. Как правило, фазу выполняют белого или коричневого цвета, синий провод означает ноль, также может быть и третий провод защитного заземления, его обычно делают зеленого или желтого цвета. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если нет паспорта на осветительный прибор, то мы сами определим где фаза, а где ноль.

Итак, у вас дырка в потолке, из которой торчат три жилы, одна из них нулевая, а остальные 2 фазы от двухкнопочного выключателя. Если ваша люстра с защитным заземлением, то для этого будет отдельный четвертый провод.

1. Отключите подачу электроэнергии в квартиру и установите ключи двойного выключателя в положение «Отключено».
2. Во избежание короткого замыкания разведите три провода, торчащие из потолка на расстоянии друг от друга в стороны.
3. Снимите изоляцию с каждой жилы примерно на 1 см.
4. Подайте напряжение, включив машину, а затем выключатель. Прикоснитесь индикаторной отверткой к каждой жиле, та из них, при соприкосновении с которой индикатор не загорается, будет равна нулю. Отметьте его маркером.
5. Теперь поочередно выключайте ключи на выключателе и проверяйте наличие соответствующей фазы.

Определить назначение жил в светильнике с помощью мультиметра:

1. Для начала установите на устройстве режим “Вызов” и замкните щупы на 1 секунду. Должен прозвучать звуковой сигнал, это означает, что вы правильно выбрали предел измерения и прибор работает исправно.
2. В патроне 2 контакта, один из них фазный, он пружинистый и расположен по центру, второй нулевой, он расположен сбоку (при вкручивании лампочки касается ее цоколем) .
3. Также зачистите все четыре жилы, отходящие от люстры на 1 см.
4. Теперь нам нужно найти нулевое ядро. Присоедините один щуп мультиметра к нулевому (боковому) контакту в любом из патронов. Вторым щупом коснитесь по очереди зачищенных проводов. Как только вы услышите звуковой сигнал, значит, это ядро ​​нулевое, также отметьте его маркером.
5. Аналогичным образом определить соответствие двух фазных проводов, отходящих от светильника. На этот раз щупом мультиметра поочередно коснитесь центральных фазных контактов в патронах. В пятирожковой люстре одна фазная жила подключается к трем патронам, а вторая идет к оставшимся двум.
6. Для проверки заземляющего провода нужно одним щупом прикоснуться к нему, а другим прикоснуться к металлическому корпусу светильника, звуковой сигнал подтвердит правильность выбора.

Схема с однокнопочным выключателем

Для начала рассмотрим более простую схему – как подключить трехрожковую люстру на 3 провода. Вот три подробные пошаговые инструкции. Во-первых, проверьте комплектацию вашей лампы:

.

1. Вскрыв заводскую упаковку, сразу же найдите список комплектов, входящих в люстру, и проверьте наличие всех комплектующих по списку.
2. Найдите кронштейн, которым люстра будет крепиться к потолку. Это полоса, которая прикручивается непосредственно к деревянному основанию в потолке, и к этой полосе будет крепиться плафон люстры.
3. Проверить наличие и целостность всех оттенков.
4. Далее должно быть устройство (можно назвать его распределительной коробкой люстры), в котором будут отсоединяться провода, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протягивается двойной провод (фазный и нулевой проводники). Один его конец будет присоединен к фазному и нулевому проводникам, выходящим из отверстия в потолке, другой конец предназначен для подключения к проводникам в рупорах.
5. Обычно третий провод заземления входит в комплект светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда необходимо подключить защитное заземление.
6. Проверить наличие трех рупоров, к ним должны быть прикреплены патроны, и из каждого должен выходить фазный и нулевой проводник.

Теперь рассмотрим как подключить провода в люстре:

1. Возьмите одно плечо и соединительную коробку светильника, куда будет производиться подключение. Из рога выходят две жилки (синяя – ноль, коричневая – фаза). Протяните их через одно из трех отверстий и закрепите рог.
2. Проделайте то же самое с двумя другими рогами.
3. В итоге в распределительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и двойной 2-х жильный провод, который будет использоваться для подключения к сети.
4. Снимите изоляцию со всех 6 жил с рожков и с двухжильного провода.
5. Соедините вместе три синих провода от одной жилы двойного провода и таким же образом соедините три коричневых провода со второй жилой двойного провода. Делайте это с закруткой, можно и сверху припаять. Наденьте изолирующие колпачки, они обычно идут в комплекте.
6. Аккуратно уложите все провода в распределительную коробку люстры и закройте сверху крышкой.
7. Подсоедините провод защитного заземления в указанном месте.

Осталось подключить нашу люстру тремя проводами к сети:

1. Перед началом электротехнической части работ обесточить помещение, выключив сетевой выключатель.
2. Прикрепите крепежную раму к деревянной конструкции потолка с помощью обычных шурупов. Сделать это нужно максимально прочно и надежно, потому что штанга должна будет выдержать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка прикрепив декоративные болты. Смотрите, если вас все устраивает, то откручивайте болты и приступайте к подключению проводов.
4. Такую работу желательно выполнять с напарником, чтобы один человек мог держать подключенную лампу, а другой занимался подключением. Если напарника нет, то закрепите лампу на установленной планке, туго привязав ее бечевкой или куском прочной проволоки.
5. Начните с установки самоблокирующихся клеммных колодок на провода, торчащие из отверстия в потолке. Затем подключите к ним соответствующие провода светильника.
6. Теперь включите выключатель и автоматический выключатель, чтобы проверить правильность работы. Если загорятся все три лампы, выключите выключатель, станок и закончите работу, окончательно прикрутив лампу к планке.

Теперь вы знаете, как правильно подключить трехрожковую люстру, давайте рассмотрим более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухкнопочным выключателем

Подключение пятирожковой люстры к бытовому двухкнопочному выключателю выполняется аналогично.

1. Из распределительной коробки идет нулевая жила, которая прокладывается к лампе, к ней будут подключаться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухкнопочному выключателю, от нее отходят две жилы, которые будут подавать напряжение на одну и вторую группу лампочек.
3. В распределительной коробке нулевой и фазный проводники подключаются к фазе и нулю питающей сети.
4. Вместо 6 проводов в распределительной коробке светильника, как в трехрожковом варианте, теперь будет выводиться 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил светильника необходимо соединить в один общий жгут. А из фазных жилок сформируйте два соединительных жгута – одну из трех коричневых жилок от луковиц, вторую, соответственно, из двух. То есть при включении одной клавиши выключателя загорятся три лампочки, а при включении второй клавиши две.

В распределительной коробке люстры три провода. Некоторые концы выводятся на верхнюю часть и будут соединяться с жилами, подведенными к отверстию в потолке до точки крепления светильника. Соедините другие концы таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Один фазный провод, например коричневый, с соединительным жгутом из фазных проводов трех светильников.
• Второй фазный провод, например, белого цвета, с соединительным жгутом из фазных проводов двух светильников.

У вас есть три зачищенные вены, торчащие из отверстия в потолке, в том месте, где будет закреплена лампа. Подсоедините их к фазному и нулевому проводникам люстры соответственно. В случае защитного заземления светильника будет четвертый провод и подключение.

Как видите, по аналогии с более простым вариантом подключить люстру к двойному выключателю тоже несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хочу дать небольшой совет по недорогим китайским люстрам. Проверяйте всю проводку на целостность сразу после покупки. Часто уже содержат всю электрическую часть в распределительной коробке люстры, проверьте надежность контактов. Обидно будет, если потом придется переделывать такую ​​огромную работу.

Теперь вы знаете, как подключить 5- или 6-рожковую люстру к двойному выключателю. В принципе, если у вас есть базовые знания электротехники, вам не составит труда это сделать. Но получится немного сэкономить на вызове профессионального электрика.

Как поставить люстру • Рон Хейзелтон

Рон:

Вы знаете, что замена старого светильника может изменить внешний вид всей комнаты. Теперь свет на нашей кухне устарел, и это было довольно просто. Но по пути был сюрприз. Меня это не слишком беспокоит.

Линн:

О, я ненавижу это.

Рон:

Теперь, когда я мечтал о собственном доме… Я представлял себя здесь, в магазине, со стамеской в ​​руке, запах дерева витает в воздухе, но, как и многие парни, это не всегда мои проекты, над которыми я работаю. У моей жены Линн есть собственный список, а в самом верху — еще один кухонный проект. Это не плохо. Это что-то по-тоскански. Это вне времени. Это классика.

Линн:

Я действительно, действительно ненавижу это. Как насчет этого, мы удалим эту вечную классику и попробуем другую вечную классику. Я куплю еще один, ты сними этот.

Рон:

Это как старый друг.

Линн:

Я найду тебе еще одного друга.

Рон:

Хорошо, но новый друг должен быть как старый друг.

Линн:

Хорошо, без проблем.

Рон:

Что ж, первое, что я хочу сделать, это спуститься в подвал и отключить там автоматический выключатель. Теперь я работал с такими осветительными приборами, просто выключив выключатель, но я всегда чувствую себя лучше, если просто отключу питание от автоматического выключателя, и поэтому здесь нет питания, я собираюсь начать убирать вещи.

Рон:

Теперь это довольно простая работа. Все, что мне действительно нужно сделать, это подняться сюда и снять навес, а затем обнажить электрическую коробку. Под. А потом перерезать провода. О, я не верю в это. Здесь должна быть электрическая коробка. Теперь эта коробка была бы прикреплена нормально, если бы она там была, к потолочной балке или части распорки, вместо этого этот кронштейн просто крепится к потолку с помощью этих 2 маленьких пластиковых анкеров, и весь вес этого приспособления ложится на плечи. этим. Теперь я собираюсь передвинуть светильник отсюда сюда, потому что я хочу поставить столы немного дальше от стен. Я просто рисую круг, чтобы указать мне местоположение. Теперь у нас есть отверстие для коробки. Теперь нам нужно найти способ надежно закрепить это, и у меня есть специальный кронштейн для этого.

Рон:

Теперь это кронштейн, который будет надежно удерживать эту коробку в потолке, и я думаю, что лучший способ объяснить, как это работает, — это использовать э-э, что-то вроде макета того, на что похож потолок. Представьте, что вот эта дыра — это дыра, которую я вырезал в потолке. И мы бы смотрели на потолок таким образом, и если бы мы могли видеть потолок сверху, он выглядел бы примерно так. Это будет пара балок, а затем я прорежу верхнюю часть гипсокартона. И тогда коробка подошла бы прямо сюда, как вы только что видели. Теперь кронштейн устанавливается снизу. Вы на самом деле достигаете через отверстие, как это. Затем, как только он будет на месте. Я собираюсь повернуть этот стержень, и пока я это делаю, вы заметите, что самые концы этого кронштейна расширяются наружу. И там есть очень острые заостренные концы, которые сейчас только начинают вонзаться в боковую часть потолочной балки. Далее я возьму этот кронштейн и вставлю его в отверстие вот здесь. Это так, и это будет расти и превышать планку, которую мы установили ранее. И мы сдвинем это вверх, туда, и мы возьмем, я возьму коробку, и сдвину ее к потолку, и через эти 2 болта.

Рон:

Теперь проводка здесь довольно простая, у нас есть горячий провод, черный. Обычный или нейтральный, белый. Так что у нас они все разделены. Или без покрытия, теперь я просто сниму изоляцию и дам себе, может быть, дюйм. Теперь я хочу позаботиться об этой большой дыре. Здесь просто деревянная полоска, я просверлил пару отверстий и собираюсь нанести на нее немного клея, вот так. Теперь возьму кусок проволоки, это тот самый, который мы отрезали от провода, который торчал из потолка. Прогони это. И мы протолкнем кусок дерева внутрь. И как-то тянуть вниз на нем. Теперь я хочу немного надавить здесь, пока это сохнет. Теперь для мелкого ремонта я мог бы использовать что-то вроде шпаклевки. Но такая глубокая яма, я собираюсь использовать что-то другое. Это называется затирочной смесью. Это действительно может быть использовано для записи работы. Дело в том, что это довольно быстро устанавливается. Ну довольно быстро. Эта версия длится 45 минут, вы можете настроить ее всего за 15 минут.

Линн:

Это тяжело.

Рон:

О, ты пошел на что-то очень э-э…

Линн:

Ну, я хотел что-то очень традиционное. Типа классика.

Рон:

Традиционный? Классический? Вот о чем я думал.

Линн:

Я не люблю очень блестящие вещи, поэтому у них есть своего рода смягченная патина.

Рон:

Олово. Сейчас я сделал временный крюк из куска вешалки прямо там, я собираюсь повесить люстру, чтобы мне не приходилось за нее держаться. И первое, что я хочу сделать, это пропустить эти провода через этот резьбовой ниппель, вот так. И я возьму провода и пройду через нашу скобу вверх, а потом обратно вниз.
