Как подключить люстру с пультом управления, схема и сборка

Люстра с пультом управления обладает очень удобной конфигурацией. Благодаря пульту управления можно использовать светильник на расстоянии, что очень хорошо во время работы. Либо включать и выключать свет, когда ложитесь спать. Вам не нужно будет по темноте пробираться к кровати, вы сможете спокойно выключить свет уже лёжа в своей тёплой постели.

В этой статье мы расскажем вам, как подключить люстру с пультом. Опишем устройство прибора, этапы как правильно собрать контроллер, дадим схемы установки и расскажем как произвести монтаж всего устройства к вашему потолку.

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много.

Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия.

Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Приёмник тесно взаимодействует с контроллером и находится перед ним в схеме. При нажатии на клавиши пульта, через него подаётся сигнал к управляющему устройству, которое выполняет свои дальнейшие функции.

Установка контроллера

Чтобы потолочный светильник работала нормально и выполняла свои функции согласно заданной программе, в конструкцию обязательно необходимо подсоединить к блоку управления. Люстра, которая обладает несколькими комплектами светильников, объединённых в блоки, соединяется с помощью контроллера. Каждый блок подсоединяется к нему, а затем контроллер подключается к устройству направления, которое взаимодействует с пультом управления.

Если схема одной группы лампочке нуждается в использовании блока питания, тогда контроллер подключается к нему напрямую. Если же блок питания необязателен, тогда достаточно просто все контакты собрать в цельный провод и направить к управляющему устройству.

Блок управления должен отвечать необходимым параметрам, из-за этого следует подбирать его в соответствии с вашим устройством. Бывают контроллеры с двумя, тремя и более каналами, что позволяет сделать люстру более функциональной.

Зачастую покупая такуой светильник, вся её комплектация будет располагаться в корпусе и спрячется при установке там же. Но если необходимо собирать прибор самостоятельно, тогда постарайтесь установить контроллер именно в корпус, для экономии места.

Если такой возможности нету, его можно установить рядом с выключателем и спрятать в углубление в стене. Для возможности замены, лучше всего закрыть контроллер с помощью специального пластикового корпуса.

В итоге мы получаем следующую последовательность подключения и срабатывания всей нашей системы: при взаимодействии с клавишами пульта, он передаёт сигнал на приёмник, который включает подачу тока на контроллере и активирует необходимую нам часть управляющего устройства, контроллер, в свою очередь, начинает раздавать электричество на необходимые нам лампочки. Таким образом, и осуществляется работа контроллера и люстры.

Подключаем светильник с пультом

Вот мы и подошли к решению вопроса как подключить люстру с пультом. В целом подключение такого устройства практически ничем не отличается от установки обычной люстры. Но есть некоторые нюансы, на которые следует обратить своё внимание.

Основное питание должно подключаться к строго отведённым контактам и с правильной полярностью. В противном случае лампа может либо не заработать или же полностью прийти в непригодность.

Также выключатель для такой лампы может также обладать дополнительными функциями и иметь свой встроенный передатчик, от которого будут отходить лишние провода. Их необходимо собрать и подключить к тому же приёмнику, который установлен для пульта управления, чтобы была возможность регулировать работу с помощью стационарного выключателя.

Схема подключения к сети 220

Если приёмник и контроллер установлены возле выключателя или в любом другом месте, от них будет отводиться провод к точке установки люстры. Его необходимо подключить к каждой из групп отдельно. Заметьте, что от контроллера будет отходить сразу несколько проводов, в зависимости от количества групп лампочек.

Каждый провод будет соответствовать своей группе и их следует собрать и подключить в правильном порядке. В противном случае функционировать она будет не так, как вы планировали.

Производим монтаж крепёжной системы

Следующим что следует обозначить в вопросе, как подключить люстру с пультом, это сборка конструкции и закрепление на потолке. Люстра с пультом управления довольно увесистая из-за наличия множества разных элементов, и как правило, большого размера.

Крепление планки к потолку

Для неё будет недостаточно использование стандартного жёсткого провода, на который она просто повесится. Необходимо установить более надёжную систему. Для этого отлично подойдёт несколько металлических пластин.

В среднем, вполне достаточно использовать две или три пластины, но для более увесистых и больших люстр может понадобиться ещё дополнительное крепление. Фиксировать пластины на потолке лучше всего с помощью анкерных клиньев. На каждую пластину использовать 2-3 анкера.

Люстры зацепляется специальными фиксаторами за пластины, в некоторых случаях она может к ним прикручиваться болтами. Стоит заранее расчертить и тщательно измерять месторасположение крепления, чтобы при закреплении люстры не возникло никаких проблем.

Страница не найдена – ЛампаГид

Квартира и офис

Кто не мечтает о комфортном и просторном жилище на Лазурном побережье? Или, быть может,

Компоненты

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме.

Для правильного подбора параметров

Люминесцентные лампы

Энергосберегающие или, как их еще называют, компактные люминесцентные лампы в последнее время получили очень

Квартира и офис

Во многих жилых и нежилых помещениях, где есть коридоры, лестничные пролеты и просто большие

Люминесцентные лампы

В наше время выбор различных вариантов осветительных приборов огромен. Нет смысла говорить о лампах

Квартира и офис

Современные дизайнеры для оформления помещения чаще стали использовать пол с подсветкой. И это делается

Страница не найдена – ЛампаГид

Квартира и офис

Человек, обладающий навыками работы с лобзиком и знающий правила электротехники, может легко изготовить осветительный

Дом и участок

Толковый словарь трактует слово прожектор как «прибор для освещения». Состоит он из линз и

Квартира и офис

Точечный объект – это такая маленькая штучка, о которой нам известно только местоположение в

Улица

Реализация уличного освещения намного сложнее бытового. Это связано с существованием множества правил и требований.

Квартира и офис

Современные дизайнеры для оформления помещения чаще стали использовать пол с подсветкой. И это делается

Флора и фауна

Подсветка рассады – важный фактор для выращивания растений. Безусловно, естественный свет доступен каждому и

Страница не найдена – ЛампаГид

Улица

Есть определенные требования к таким светильникам, которые обеспечивают уличное и промышленное освещение, освещенность транспортных

Монтаж

В процессе эксплуатации домашней электросети происходят поломки установочных изделий – выключателей, розеток, выход из

Компоненты

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках»

Лампы накаливания

Лампы накаливания – это весьма распространенный источник света. В люстрах и других светильниках, так

Прочее

Визуальный осмотр не всегда позволяет качественно оценить состояние электрической лампы накаливания, даже при целой

Монтаж

Всегда перед началом ремонтных работ в помещении по переносу точек включения светильников необходимо заранее

Как подключить люстру с пультом : рекомендации электриков

Сейчас люстры с пультом управления очень популярны, в каждом частном  доме или квартире есть потолочный светильник. Для равномерного распределения света в комнате  люстру располагают, как правило,  в центре потолка помещения. Крепится люстра либо на дюбеля к потолку, либо подвешивается на специальный  крюк. Вот представлены специально  для Вашего внимания  2 наиболее распространенных  метода установки люстры:

• планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.

Во многих домах есть большое отверстие для установки крюка. Для скрытия этого отверстия, планку помещают таким образом, чтобы в дальнейшем люстра скрыла это  отверстие. Так устанавливаются распространенные недорогие светильники и люстры. Для установки этого оборудования  Вам обязательно  понадобится помощь.

• Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.

Сначала основание люстры крепится к потолку четырьмя дюбелями, выполняется подключение питающих проводов к обмотке первичного трансформатора контактами. Они легко определяются из-за своей характерной  тонкости. Далее внешняя панель устанавливается и укрепляется декоративными болтами к основанию люстры и хорошо закрепляется.

Перед установкой люстры нужно снять с нее хрупкие и легкобьющиеся  предметы, чтобы исключить их поломку и не разбить стеклянные декорации. После установки и подключения люстры ее проверяют во всех режимах ее работы и функциях. Только потом все снятые элементы крепятся обратно на люстру.

Люстра, устанавливаемая на крюк, подключается намного легче. Ее вешают на крюк, присоединяют к ней необходимые провода, маскируют декоративным колпачком соединение проводов и тщательно его закрепляют. Проверяем работоспособность люстры во всех доступных рабочих режимах  и устанавливаем оставшиеся детали.

Как подключить люстру с пультом

Подключить люстру с пультом в старой квартире намного легче, чем в новостройках. В старых квартирах зачастую уже есть отверстие для крюка, и все необходимые провода уже подведены. В комнате уже установлен двухклавишный выключатель, к которому подведено три провода. Если же выключатель одноклавишный, то подведены только два провода, а третий обычно  изолирован. Тогда у люстры будет лишь один вариант освещения комнаты. Такое подключение обычно используется во всех помещениях квартиры старого образца кроме гостиной.

В советское время почти все люстры работали в трех режимах освещения, эти светильники состояли из 2-х проводов, в каждом из проводов  находилась группа светильников, параллельно подключенных друг с другом. А вот провод, который выходит из люстры,  является общим для других проводов. При появлении напряжения между общим и одним из других проводов, то работают обе группы.

Правильное подключение проводов к потолочной люстре

При наличии одной фазы напряжения, оно появляется между фазой и рабочим нулем. При правильном соединении общий провод люстры подсоединен к рабочему нулю, фаза подается через двойной выключатель на два провода. При неправильном соединении общий провод будет подсоединен к фазе, рабочий ноль через выключатель подается к остальным проводам. В этом случае работать люстра будет, но при замене лампы человека может ударить током даже если выключатель будет выключен.

Необходимо найти общий провод и развести все провода в различные  стороны, и включить выключатель. Теперь отверткой с индикатором проверить каждый провод по отдельности. Если на проводе индикатор не сработает, то это и есть общий. Выключить выключатель и опять проверить, есть ли напряжение. Если соединение произошло безошибочно, то индикатор не загорится ни на одном проводе из трех или четырех.

В случае срабатывания индикатора напряжения  при выключенном и включенном выключателе, можно говорить о том, что провода соединены неправильно. Еще раз проверяем подключение всеми известными Вам вариантами и  способами. Очень удобно использовать при этом специальные приборы для  измерения, к примеру, мультиметр.

Устанавливаем прибор в положение для измерения напряжения, включаем выключатель. Дотрагиваемся прибором до каждого провода по очереди. Два провода отгибаем в стороны, включаем лишь одну клавишу выключателя.

Касаемся щупами прибора третьего провода и по очереди остальных, если при прикосновении к проводу возникает напряжение, то это общий провод. Данный провод помечаем. Для поиска общего провода на люстре измеряем сопротивление между всеми проводами люстры. Провод с наименьшим сопротивлением и будет являться общим.

Теперь подключаем правильно люстру

[reclam]

Обязательно нужно обесточить всю квартиру. Соединяем провода люстры с проводами от выключателя. Если имеется у люстры четвертый провод заземления желтого цвета, то его изолируем. Если подключение прошло правильно, то после выключения люстры она работает.

В квартирах нового типа из потолка выведены четыре провода, четвертый является заземляющим. Его присоединяют к такому же проводу от люстры. В том случае, если из потолка выведены четыре провода одного цвета, то нужно искать провод заземления.

Отключаем вводный автомат, присоединяем к щупу мультиметра провод без изоляции с одной стороны, другой конец нужно намотать на неокрашенную батарею. Прибором измеряем сопротивление на всех четырех проводах поочередно. Если прибор показывает сопротивление, то провод заземляющий.

Подключаем люстру с пультом ДУ

Последним изобретением в области приборов освещения стали потолочные люстры с пультом управления, у таких люстр есть контроллер и несколько светодиодных светильников. Функциональность такой люстры не ограничивается на освещении, она может использоваться в качестве цветомузыки или таймера. Подходящую именно Вам функцию можно выбрать самостоятельно при желании.  В комплекте к такой люстре прилагается пульт дистанционный, иногда и стационарный. Стационарный осуществляет поиск дистанционного  пульта, если он потерялся и нет возможности его найти. Основной пульт крепится на стене в качестве выключателя. А звуковой индикатор на пульте помогает найти потерянный пульт ДУ.

В квартирах старого типа такие люстры устанавливаются и подключаются легче, намного легче, чем в новостройках. Подключать заземление люстры  не нужно, его лишь изолируют. Если выключатель на стене будет всегда включен, то убирать его не обязательно. Для его отключения соединяем на месте выключателя два провода и демонтируем старый выключатель.

Устанавливая люстру со стационарным пультом управления, обязательно  отключаем питание, снимаем выключатель, разводим провода в стороны, противоположные друг другу. Соединяем на потолке общий провод с одним из других проводов, включаем питание. Между соединенными проводами должно быть напряжение. Провода соединяем к клеймам на пульте, третий провод крепим к клейме выхода. Соединение потолочных проводов с люстрой: один провод крепим  к сдвоенному, другой- к одиночному, провода заземления, при наличии, скрепляются между собой.

Такие люстры с пультом дистанционного  управления снабжены специальным  электронным контроллером, он помогает перебирать режимы работы освещения люстры. Контроллеры можно купить отдельно, без люстры, с ними в комплекте  идут дистанционные пульты управления.

Для увеличения количества режимов освещения можно подключить люстру непосредственно через сам  контроллер. Если размер люстры небольшой, то контроллер возможно вмонтировать в потолочное отверстие, дабы сэкономить место и сделать монтирование незаментым.

 И  вот мы научили Вас, как правильно подключить разного вида потолочные люстры, теперь вы можете легко это сделать без помощи специалистов. Запомните  самое главное условие: перед непосредственной работой для обеспечения собственной безопасности необходимо полностью обесточивать помещение. Удачи Вам во всех начинаниях!

с пультом управления, крепление к потолку

На чтение 6 мин. Просмотров 1.7k. Опубликовано 29.05.2019 Обновлено 21.05.2019

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная Встраиваемая Накладная

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

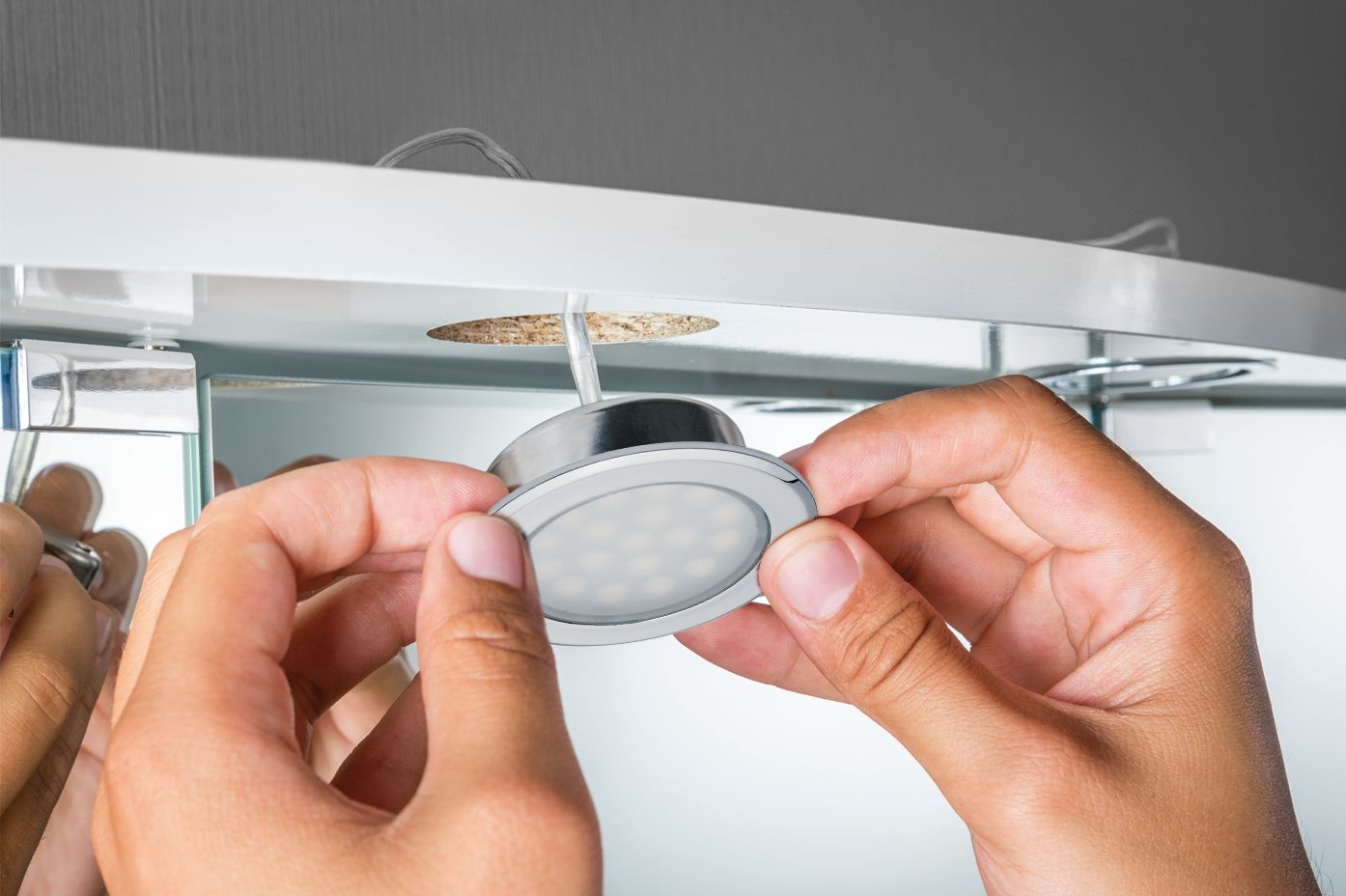

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

1. Перфорированная планка закрепляется под потолком.
2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

• инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
• радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
• Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

• Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
• Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
• Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
• Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
• Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

Ремонт светодиодной люстры с пультом

Современная светодиодная люстра с пультом дистанционного управления включается практически так же, как и обыкновенная, только роль выключателя выполняет пульт и контроллер, установленный в люстре. Подключается светодиодная люстра к электропроводке так же, как и классическая.

В люстре больше электроники и поэтому она чаще выходит из строя, чем классическая многорожковая люстра. Но, несмотря на это, практически любой домашний мастер может отремонтировать светодиодную люстру, если разберется в принципе ее работы.

Схемы люстр и светильников с дистанционным управлением

В статье «Как подключить люстру» подробно рассмотрены варианты подключения люстры без дистанционного управления к электропроводке.

Питающее напряжение с распределительной коробки электропроводки, с учетом цветовой маркировки проводов, подается через выключатель на клеммную колодку люстры. Если нажать клавишу выключателя, в нем провода замкнутся и лампочки засветятся.

В настоящее время большой популярностью пользуются люстры с дистанционным управлением. Они жизненно необходимы для людей с ограниченными возможностями просто для комфорта.

Для превращения простой люстры в люстру с дистанционным управлением, достаточно отсоединить от клеммной колодки провода, идущие на лампочки. К клеммной колодке подключить контроллер, а к его выходу провода, идущие на лампочки, как показано на схеме.

При нажатии на кнопку пульта радиосигнал принимается антенной контроллера, и замыкаются или размыкаются контакты установленного в нем реле. Лампочка загорается или гаснет.

Такой контроллер с дистанционным управлением можно установить в любую люстру. Контроллер универсальный и отличается только мощностью подключаемой нагрузки и числом каналов управления. Его можно установить, например, для дистанционного управления воротами на территории или гаража, открытия шлагбаума и любого другого исполнительного устройства.

Контроллеры выпускаются с возможностью управления до семи каналами. Поэтому если раньше приходилось устанавливать двухклавишный выключатель, то с помощью контроллера можно независимо управлять режимом работы нескольких групп ламп.

На схеме показан случай для двух групп ламп люстры. Если подключить несколько люстр к контроллеру, то появится возможность управлять каждой из них по отдельности или всеми одновременно.

В современных эксклюзивных люстрах часто используют не только традиционные лампы накаливания и галогеновые, энергосберегающие и светодиодные, рассчитанные на напряжение 220 В, но и галогенные на 12 В и отдельные светодиоды. В таких случаях дополнительно после контроллера устанавливают электронные трансформаторы или драйверы.

Схема такой люстры, в которой установлены галогенные лампы и светодиоды показана на фотографии. Как вы поняли, в люстрах возможны любые комбинации источников света и, вооружившись знаниями можно браться за самостоятельный ремонт люстры с дистанционным управлением.

Неисправности и ремонт люстры с пультом ДУ

Свел в таблицу наиболее часто встречающиеся поломки люстр с пультом дистанционного управления. Многие из них, можно устранить самостоятельно без приборов.

Все возможные случаи нарушения работы люстры перечислить невозможно, так как неисправность может находиться сразу в нескольких местах, да и конструкций люстр бесконечное множество. Но принцип работы у всех одинаковый.

Неисправности пульта ДУ

В люстре с дистанционным управлением переключение режимов работы осуществляется с помощью пульта. На фотографии показан трехканальный пульт управления фирмы VELANTE.

Кнопкой ON включаются все лампочки, OFF – выключаются. Остальными кнопками можно включать и выключать отдельно каждую из трех групп источников света. В дополнение цвет свечения светодиодных цепочек можно изменять, с синего на красный цвет кнопками, и включить автоматический режим перелива цветов.

Если люстра не включается пультом, то в первую очередь надо убедиться, что включен настенный выключатель, и затем проверить батарейку. На тыльной стороне пульта есть крышка, закрывающая батарейный отсек, которая сдвигается по направлению нанесенной на ней стрелки.

В пульте VELANTE применяется батарейка форм-фактора А23 типа L1028 на напряжение 12 В. Если есть мультиметр, то нужно измерять напряжение на ее выводах. В противном случае, если пульт прослужил более года, нужно заменить батарейку.

Иногда выводы батарейки со временем окисляются, и нарушается контакт. Для снятия окисла достаточно потереть торцы батарейки по простой бумаге.

Если ничего не помогло, придется снимать люстру с потолка и заниматься ее ремонтом. Перед снятием люстры следует проверить, насколько надежно подключены в клеммной колодке ее провода к проводам, выходящим из потолка. Если провода одного цвета, то нужно обязательно их промаркировать, чтобы потом не возникло вопросов.

Внимание! Перед ремонтом люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы.

Проверка исправности контроллера светодиодной люстры с ДУ

После снятия люстры и размещения ее на столе нужно к выводам L и N клеммной колодки подключить электрический шнур с вилкой. Далее соблюдая технику безопасности, вставить вилку в розетку и попробовать включить люстру с помощью пульта кнопкой ON.

Если люстра включится, то неисправность кроется в электропроводке. Если не включится, но при нажатии кнопки на пульте будет слышен тихий щелчок, исходящий из контроллера, то вероятнее всего он исправен и надо разбираться с подключенными к нему драйверами.

Для проверки драйвера нужно отсоединить его выводы от контроллера и подать на них 220 В. Если лампы, подключенные к драйверу засветились, значит неисправен контроллер. Контроллер можно проверить, подключив вместо драйвера любую лампу, рассчитанную на напряжение 220 В.

При исправном контроллере и пульте лампочка должна включаться и выключаться точно так же, как и лампы в люстре. В противном случае неисправен контроллер или пульт дистанционного управления и понадобится их ремонт или замена новым комплектом.

Выбрать контроллер для люстры просто, достаточно только учесть количество каналов управления. В остальном все они рассчитаны на напряжение 220 В и нагрузку до 1000 Вт, что более, чем достаточно. Современные люстры потребляют не более 100 Вт. На китайском Алиэкспресс контроллер стоит менее $8.

Контроллер на фотографии имеет четыре канала, что видно на его маркировке – нарисовано четыре лампочки. Чем больше каналов, тем лучше, не обязательно использовать все. Свободные могут пригодиться, как резервные в случае поломки одного из используемых каналов или управлением, например, потолочным вентилятором.

Как отремонтировать люстру удалением перегоревшего контроллера

Если контроллер или пульт неисправны, а нужно, чтобы люстра работала, то можно подключить лампочки и светодиоды напрямую.

Для этого нужно отключить провода, идущие на контроллер с клеммной колодки люстры и с контроллера на драйверы и лампочки. Далее провода лампочек и драйверов присоединить к клеммной колодке люстры, к которым подключался контроллер, как показано на схеме. Тогда люстру можно будет включать настенным выключателем.

Если настенный выключатель двухклавишный, то можно подключить источники света люстры раздельно и тогда появится возможность включать их по отдельности или одновременно.

Пример ремонта светодиодной люстры с ДУ

Принесли мне в ремонт светодиодную люстру VELANTE с пультом дистанционного управления, в которой одна из двух цепочек светодиодов не включалась. Лампы зажигались все.

Судя по поведению люстры, неисправными могли быть:- контроллер, драйвер или светодиоды. Для проверки люстра была подключена с помощью вилки со шнуром к питающей сети.

Сначала с помощью мультиметра было проверено наличие напряжения на выходе контроллера соответствующего канала. При нажатии кнопки на пульте оно появилось величиной 220 В. Следовательно контроллер был исправен.

Для проверки исправности светодиодного драйвера было измерено напряжение на его выходе. Внешний вид его показан на фотографии. Стоит отметить, что драйвер для светодиодов выполнен по одной из схем светодиодных ламп и вместе с цепочкой последовательно соединенных светодиодов представляет собой светодиодную лампу, разделенную на две части: – драйвер и цепочка светодиодов.

Напряжение составило 194 В, следовательно драйвер тоже исправен и стало очевидно, что перегорел один из светодиодов. Если нет под руками вольтметра, то проверить контроллер можно подключив вход драйвера непосредственно к сети 220 В.

Для поиска перегоревшего светодиода без приборов нужно взять отрезок изолированного провода, снять с его концов изоляцию на длину 5 мм и последовательно замыкать выводы светодиодов в цепочке. Если будет закорочен неисправный светодиод, то все остальные засветятся.

Но возможен редкий случай, когда в цепочке окажется более одного перегоревшего светодиода. В таком случае описанный способ не поможет и понадобится мультиметр.

Мультиметр включается в режим измерения переменного напряжения, один конец щупа подключается к одному из проводов, выходящих из драйвера, а вторым к выводу любого светодиода в середине цепочки. Если напряжение есть, то касаются следующих светодиодов в направлении подключения первого щупа. В противном случае в обратном направлении.

Светодиод, на одном из выводов которого напряжение есть, а на другом нет, и есть перегоревший. Его нужно заменить исправным и если цепочка не засветилась, продолжить поиск следующего неисправного светодиода.

При рассмотрении неисправного светодиода через увеличительное стекло, были замечено незначительное почернение у одного из выводов распайки кристалла.

Светодиоды в цепочке были вставлены в колодки, без пайки. Вместо сгоревшего светодиода был вставлен подобный от светодиодной лампы. Все остальные засветились.

Но в данной люстре были установлены двухцветные светодиоды. Особенность их работы заключалась в том, что при изменении полярности подаваемого на них напряжения цвет свечения светодиода изменялся с синего цвета на красный цвет.

Поэтому пришлось приобретать в магазине продажи люстр такого же типа. Светодиоды покупал хозяин люстры, и какой они марки мне узнать у него не удалось.

Для интереса измерял падение напряжения на светодиоде при свечении его сначала красным, а затем синим цветом.

Показания мультиметра вы видите на представленной фотографии. Возможно, эта информация пригодится при проверке светодиодов омметром.

Ремонт светодиодной люстры с пультом дистанционного управления своими руками закончен, и можно обратно подвешивать ее на потолок.

Как построить современный деревянный светильник

Отрежьте 1×4 по размеру

Отрежьте одну из полос размером 1×4 до 50 дюймов и оставьте концы квадратными. Это формирует верхнюю часть, в которую будет ввинчиваться приспособление. Отрежьте две части 1×4 до 54 дюймов, чтобы сформировать стороны, и, обращая внимание на направление волокон, отрежьте две концевые части размером 3-1 / 2 дюйма x 3-1 / 2 дюйма

Отшлифуйте все до совершенства

Отшлифуйте всю древесину до идеально гладкой поверхности.Начните с бумаги зернистостью 80, если необходимо, и уменьшите до 220. Вы хотите, чтобы это выглядело идеально, поэтому не забудьте провести руками по дереву во время шлифования, пока оно не станет идеально гладким.

Разберите светильник

Снимите световую ленту, чтобы можно было отделить монтажную конструкцию сзади от светодиодной ленты. Чтобы упростить задачу, сфотографируйте внутреннюю сборку, чтобы запомнить, как ее собирать.Будьте осторожны, чтобы не погнуть металлическую конструкцию при разделении двух частей.

Выбери нокаут

Осторожно удалите одно из круглых выбивных отверстий в монтажной конструкции. Это то место, куда будет идти шнур, поэтому обязательно подумайте о том, где вы будете устанавливать свое приспособление. Наш потолок установлен, поэтому мы будем использовать центральную заглушку. Если вы собираетесь подключить свой к розетке, для вашей ситуации может быть лучше один из торцевых заглушек.

Отверстия для монтажной конструкции следа

Найдите горизонтальные и вертикальные центральные линии 50-дюймовой верхней части и нарисуйте линии, которые помогут вам разместить монтажную конструкцию в центре доски. Найдите центр монтажной конструкции и совместите его с только что сделанными отметками в центре. С помощью карандаша перенесите замочные скважины монтажной конструкции на верхнюю часть. Не забудьте также обвести контур выбранной выбивной дыры.

Монтажные отверстия для сверления и доступ к шнуру питания

Используйте лопаточную коронку 1-1 / 4 дюйма, чтобы просверлить отверстие для выбивки, и спиральную коронку 1/4 дюйма для монтажных отверстий. Убедитесь, что соединитель для снятия натяжения очищает стороны от центрального отверстия, если не удаляет больше материала, пока это не произойдет. Его не должно быть видно, когда прибор висит.

Присоедините первую сторону к верху

На одной из боковых частей проведите горизонтальную линию на 2 дюйма от нижнего края.Затем отметьте центральную линию этой стороны. Проведите тонкую полоску клея по краю верхней части и закрепите ее сбоку, как показано. Убедитесь, что вы отцентрированы по центру и выровнены по левому и правому краям. Слегка надавите тремя зажимами и дождитесь высыхания клея.

Прикрепите концы

Приклейте концы и закрепите их на месте. Подождите, пока они высохнут, и таким же образом прикрепите вторую боковину.Когда весь клей высохнет, вставьте несколько гвоздей в каждую сторону и концы, чтобы придать ему немного большей поддержки. Удалите излишки клея, заполните отверстия от ногтей шпатлевкой и отшлифуйте все видимые карандашные линии.

Нанесите любимую отделку

На этом этапе вы можете нанести финиш по вашему выбору. Если вы собираетесь красить, воспользуйтесь грунтовкой, а при окрашивании – кондиционером для дерева.Обязательно следуйте инструкциям по выбору покрытия и дайте ему достаточно времени, чтобы высохнуть, прежде чем переходить к следующему шагу.

Установите оборудование для подвешивания

Когда он полностью высохнет, переверните приспособление на бок и более глубоким концом к себе вставьте рым-болты сверху, затем прикрепите монтажную конструкцию. Прикрепите две гайки к концам рым-болтов и убедитесь, что ваша монтажная конструкция надежна.Измерьте высоту подвешивания и прикрепите к рым-болтам тросы, цепи или декоративную веревку.

Вставьте и закрепите шнур питания

Сдвиньте зажим разгрузки от натяжения примерно на 10 дюймов вниз по одному концу шнура лампы. Затяните два винта и убедитесь, что они затянуты. Осторожно отрежьте ткань от конца шнура и оголите концы кабеля. Протолкните зажим для снятия натяжения через верхнюю часть светильника и затяните гайку внутри монтажной конструкции.

Соберите светодиодный светильник

Снова прикрепите светодиодный светильник и его балласт к внутренней части монтажной конструкции. Совместите черный и белый провода от шнура с проводами на балласте. Если у вас есть заземляющий провод, вы можете прикрепить его к зеленому проводу. В противном случае убедитесь, что зеленые провода прикреплены к монтажной конструкции, как показано. Скрутите все соединения вместе и закрепите их колпачками с проволочными гайками и снова соберите светильник.

При необходимости прикрепите заглушку

Если вы собираетесь подключить прибор к розетке, вам необходимо установить вилку на противоположный конец провода, как показано. Это простая процедура, просто следуйте инструкциям на упаковке. Если вы устанавливаете светильник на потолок, вам просто понадобится крышка для распределительной коробки, и вы можете подключить ее напрямую. (Обязательно выключите прерыватель перед тем, как сделать это.) Установите два винта с проушиной или крюк в потолок той же ширины, что и подвесное оборудование вашего прибора, и вы готовы его включить.

Как исправить мерцающую лампочку

Мерцающие лампочки – распространенная проблема с электричеством в домашних условиях. Решение проблемы – простое дело, но ваш подход будет зависеть от точных причин мерцания.

5 причин, почему мигают лампочки

Как правило, мерцание света вызвано простым падением или колебанием напряжения в доме, из-за которого свет на мгновение гаснет.Мигание света может быть вызвано множеством распространенных проблем, и понимание конкретных причин точно подскажет, что делать для их решения.

Тип лампы

Люминесцентные лампы более склонны к мерцанию, чем светодиодные и другие типы ламп. Низкие или высокие температуры, стареющие лампы или лампы, а также нормальные циклы прогрева могут вызвать мерцание люминесцентных ламп. Небольшое мерцание не является поводом для беспокойства, но если мерцание или затемнение происходит постоянно, замените люминесцентную лампу, чтобы исправить это.Если новая лампочка или трубка все еще мерцает, вероятно, в приспособлении плохой балласт. Вы можете заменить балласт на старых приспособлениях (в процессе модернизации до электронного балласта), но обычно проще заменить приспособление целиком.

Диммерные переключатели устаревшие

Диммерные переключатели – частый источник мерцания светодиодных ламп. Старые диммерные переключатели и современные обычные диммеры предназначены для использования со стандартными лампами накаливания, и они часто не работают со светодиодными лампами.Если ваш светодиод управляется диммером, самое простое решение – купить качественную светодиодную лампу с регулируемой яркостью. Если это не решит проблему, замените старый диммер новым диммером, предназначенным для светодиодных ламп. Вам все равно придется использовать светодиоды с регулируемой яркостью с этими диммерами, но новый переключатель будет оптимизирован для светодиодов и, вероятно, даст вам лучшую производительность.

Неисправные лампочки

Лампочки, которые не прикручены до упора или прикреплены не полностью, могут вызвать слабое электрическое соединение с контактами светильника, что приведет к мерцанию.Обычно эту проблему решает простое затягивание лампочки. Если это происходит с люминесцентной лампой, попробуйте повернуть лампу в креплениях, чтобы убедиться, что металлические штыри на концах лампы находятся в хорошем контакте. В старых лампах или осветительных приборах сами патроны могут изнашиваться, так что лампа больше не может плотно прилегать к металлическому язычку в нижней части патрона. В этом случае вам нужно будет заменить розетку или весь светильник.

Неисправен выключатель лампы или вилка шнура

Плохое соединение в вашей лампе или двухпозиционном переключателе светильника может привести к мерцанию.Устраните неполадки в соединениях, поворачивая выключатель. Если ваш свет при этом тускнеет, вероятно, у вас неисправный выключатель. Встроенные шнуровые переключатели легко заменить. Если выключатель является частью патрона лампы, просто замените всю розетку (тоже несложная работа, но для этого потребуется немного простой проводки).

Вилки шнуров также могут быть источником плохих электрических соединений. Убедитесь, что вилка шнура в хорошем состоянии и не болтается в электрической розетке. При необходимости замените конец вилки или весь шнур.

Недостаточный ток

Большой ток, потребляемый в цепи , может привести к тусклому, но не мерцанию света. Если вы заметили, что свет на короткое время тускнеет при включении определенных приборов (например, холодильника), или если свет остается тусклым во время работы тостера или обогревателя, электрическая цепь перегружена и для освещения не хватает тока. Настоящая проблема в том, что эти востребованные приборы не должны подключаться к тем же цепям, что и освещение.

Последние электрические правила требуют, чтобы все приборы с высоким спросом обслуживались по собственной выделенной цепи, но в старых домах холодильник, посудомоечная машина и другие приборы обычно обслуживаются теми же общими схемами, которые обслуживают осветительные приборы и стандартные розетки. Это может привести к тому, что свет будет тускнеть каждый раз, когда включается бытовая техника.

Если в ваших осветительных приборах используются лампы накаливания высокой мощности, вы можете исправить ситуацию, заменив их светодиодными лампами низкой мощности, которые обеспечивают такое же освещение при меньшем потреблении энергии.Или вы можете просто подключить лампу к другой цепи. Но факт остается фактом: вашего электроснабжения, вероятно, недостаточно для нагрузки. Проконсультируйтесь с электриком; вам может потребоваться добавить одну или несколько цепей, чтобы решить эту проблему.

Если мигание указывает на серьезную проблему

Мерцающий свет обычно не является поводом для беспокойства. Но иногда они могут указывать на более серьезную проблему. Постоянные или серьезные перебои в освещении могут быть результатом перегрузки цепи или неисправных соединений в каком-либо месте цепи.Обе проблемы могут быть серьезными проблемами безопасности, и их следует обсудить с электриком. Если мерцание происходит в нескольких местах, не стесняйтесь обращаться к электрику, поскольку проблема может заключаться в неплотном соединении на главной панели, основании счетчика или даже на самой силовой стойке.

Установка нового приспособления

Старые или поврежденные светильники могут вызвать множество проблем, в том числе мерцание. Вот обзор того, как установить новый светильник в вашем доме.

Смотреть сейчас: Как установить светильник для лампочки

1. Найдите свой автоматический выключатель и выключите выключатель, который управляет подачей питания в комнату, где вы будете работать.Вы можете отключить сеть (главный выключатель), если не знаете, какой выключатель контролирует вашу комнату.
2. Снимите глобус или крышку прибора, чтобы открыть монтажные винты, крепящие прибор к потолочной коробке.
3. Ослабьте крепежные винты, чтобы отделить приспособление от потолочной коробки и обнажить соединения проводки.
4. Проверить напряжение в цепи электропроводки с помощью бесконтактного тестера напряжения. Убедившись, что питание отключено, отсоедините провода светильника от проводов цепи.Обычно для этого нужно просто отвинтить соединители с гайками, но может потребоваться отвинтить провод заземления от зеленого винта заземления на монтажной планке потолочной коробки.
5. Подключите нейтральный провод нового приспособления к нейтральному проводу цепи с помощью соединителя (гайка). Нейтральные провода обычно белого цвета. Иногда это немного уравновешивает, так как вы должны держать приспособление одной рукой, а другой прикреплять провода. На этом этапе может быть очень полезно иметь помощника, или вы можете временно поддержать приспособление с помощью старой вешалки.
6. Подключите черный (горячий) вывод приспособления к проводу горячего контура с помощью соединителя.
7. Подключите заземляющий провод нового приспособления к системе заземления цепи. Заземляющий провод прибора может быть зеленым изолированным проводом или голым медным проводом, а заземляющий провод цепи обычно из голой меди. В зависимости от того, как было подключено ваше старое приспособление, это может включать подключение провода приспособления непосредственно к заземляющему проводу цепи или прикрепление его к зеленому винту заземления на металлической потолочной коробке, или и то, и другое (металлические коробки должны быть заземлены, даже если есть заземление в цепи разводки).
8. Прикрепите основание светильника к потолочной коробке, загните провода в электрическую коробку и подтолкните приспособление к потолку. Проденьте монтажные винты через опорную пластину приспособления и вверните их в соответствующие отверстия на монтажной планке потолочной коробки. Надежно затяните винты.
9. Установить лампочки. Выбирайте лампы, которые не превышают общую номинальную мощность светильника. Прикрепите к светильнику глобус или стеклянную крышку.
10. Переведите выключатель во включенное положение, чтобы восстановить питание осветительной арматуры, и проверьте, чтобы убедиться, что он работает правильно.

Установка основных осветительных приборов – относительно простая работа, но она требует некоторых базовых навыков электромонтажа. Позвоните профессионалу, если не уверены, что сможете взяться за этот проект самостоятельно.

Как подключить светодиодные лампы к выключателю

Если вам интересно, как подключить светодиодные лампы к переключателю. Эта статья поможет вам пошагово с картинками и схемами различных способов электромонтажа.

Подключить светодиодные фонари к выключателю относительно просто.Соблюдайте местные электротехнические нормы и правила и перед подключением проконсультируйтесь с местным электриком. Убедитесь, что вы подключили белый провод через распределительную коробку в соответствии с электрическими правилами 2018.

Как подключить светодиодные лампы к выключателю

Подключить светодиодные светильники к выключателю очень просто. Вам понадобится кусок провода nmd 90 люмекс. Провод будет заканчиваться от вашей панели питания. Затем он попадет в вашу настенную электрическую коробку.

В этом блоке будет расположен переключатель.Ящик должен быть надежно закреплен в стене. Вам просто нужно положить в коробку кусок провода 14/2 лм. Вам нужно будет оставить около 8 дюймов проволоки для работы. Затем возьмите еще один кусок провода и бегите к светодиодной лампочке.

Внутри распределительной коробки оголенные провода проходят под клеммами на задней стороне коробки. Это называется заземляющим проводом. Белый провод тогда сразу попадет, почему гайки. Черные провода просто подключатся к клеммам переключателя.

Это отключит питание света, выключит и снова включит его. Убедитесь, что вы используете подходящий разъем, когда подключаете провод к распределительной коробке фонаря.

Внутри распределительной коробки фонаря вы увидите белый провод, провод заземления и черный провод. Вы просто подберете цвет по цвету. На схеме выше показано, как делать разводку.

Можно ли подключить светодиодные ленты к выключателю?

У большинства светодиодных лент есть вставной трансформатор. В сочетании с блоком управления это упрощает установку светодиодных лент.Вы просто подключаете настенный трансформатор к розетке, а затем подключаете его к блоку управления.

Блок управления – это фактический приемник для пульта дистанционного управления, который идет в комплекте со светодиодной подсветкой. Настенный пульт, с помощью которого можно включать и выключать свет. Это упрощает установку.

Сама светодиодная лента обычно имеет двусторонний скотч для облегчения монтажа. Это позволяет устанавливать их на любую сухую чистую поверхность. Обычно светодиодные ленты используются для освещения бара.Их также можно использовать для контровочного освещения.

Если вы хотите управлять освещением светодиодной ленты с помощью стационарного настенного выключателя, просто следуйте приведенной выше схеме. Вместо того, чтобы жестко подключать свет, вы подключаете вилку. Убедитесь, что вы предварительно установили желаемые настройки освещения, медовый светодиодный светильник. Когда вы управляете ими с помощью настенного переключателя, они должны использовать предыдущие настройки.

Нужен ли мне специальный выключатель для светодиодных фонарей?

Как правило, для установки светодиодного освещения не требуется специальный выключатель.Обычный однополюсный или трехполюсный переключатель на 15 ампер подойдет. При этом будьте очень осторожны, если вы постоянно устанавливаете светодиодный светильник и планируете использовать диммер.

Диммер должен быть рассчитан на управление светодиодным освещением. В основном все, что обычно продается на рынке сегодня, рассчитаны на обычные светильники, а также на светодиодные светильники.

Если вы установите диммер, не рассчитанный на светодиодное освещение, он приведет к мерцанию светодиодных ламп.

Как подключить несколько светодиодных ламп к переключателю

Подключение нескольких светодиодных осветительных приборов к одному выключателю – это тот же метод, что и подключение одного светильника к выключателю.

К цепи можно подключить гирлянду светодиодных светильников мощностью до 1500 Вт. Обычно при мощности от 7 до 10 Вт на штуку получается довольно много осветительных приборов.

Мы подключаем светильники так называемым параллельным способом. Некоторые люди также называют этот метод шлейфовым соединением. Вы бы бегали от одного светильника к другому, соединяя всех белых и всех черных.

Различаются ли провода для подсветки под счетчиком?

Если вы подключаете обычные светодиодные светильники, вам следует использовать кабель типа nmd или кабель lumex, рассчитанный на 90 градусов.Этот тип провода используется в стандартной домашней электропроводке. Он используется в разных отраслях промышленности в течение многих лет.

Если вы используете светильник для светодиодной ленты низкого напряжения, то, скорее всего, он будет поставляться с собственной проводкой. Этот тип соединительных головок с напряжением 5 В или меньше создает очень небольшую опасность поражения электрическим током.

Нужно ли отключать светодиодные лампы в коробке?

Может всегда стоит пробовать использовать коробку при выполнении концевой заделки с проводкой. Фактически обязательно, чтобы все сетевое напряжение или освещение на 120 вольт имели какую-либо форму распределительной коробки.

Сказав, что низковольтный тип освещения встречной полосы, который содержит только 5 Вольт, может быть просто причиной того, что провода скручены вместе. Трансформатор, входящий в комплект, будет иметь встроенный предохранитель.

Сколько светодиодных ламп можно запустить от одного выключателя?

К одному выключателю можно подключить множество светодиодных светильников. Проверьте мощность светодиодных светильников и добавляйте их, пока не наберете 1500 Вт мощности.

Некоторые стили светодиодных диммеров изначально рассчитывались на мощность светодиода от 600 до 800 Вт.Помните об этом, когда будете складывать светильники.

Как подключить 3 провода к светодиодной подсветке?

Для подключения I набор светодиодных осветительных приборов. К набору из 3-х или иногда называемых 2-мя способами, вам сначала потребуется подать питание на выключатель. Для этого потребуется отрезок провода 14/2 nmd 90 от коробки панели до первого переключателя.

Между двумя переключателями вы проложите кусок провода 14/3 nmd 90. От последней распределительной коробки вам нужно будет протянуть еще один кусок провода 14/2 нм к коробке светодиодной лампы.

После подключения всех оголенных проводов заземления к задней части распределительных коробок. Затем вы подключите белый провод прямо через обе коробки переключателей и подключите его к светодиодному светильнику. Это обеспечивает постоянное нейтральное соединение с осветительной арматурой. Это также оставляет нейтральное соединение в каждой коробке, если вы хотите установить интеллектуальный переключатель.

Хорошо, послушайте, это важная часть. Черный провод на участке 14/2 от панели к первой распределительной коробке заканчивается на черном общем винте до первого трехпозиционного переключателя, как на схеме.

Перейдя ко второй распределительной коробке, вы подключите черный провод к общему проводу второго трехпозиционного переключателя, который идет к светодиодной осветительной арматуре.

Между двумя переключателями останется 2 провода. Их называют путешественниками. Они будут заканчиваться на каждый из медных винтов на каждом наборе из 3 путей. См. Схему, как показано.

Нужен ли для светодиодных фонарей предохранитель меньшего размера?

Основная цепь светодиодных светильников защищена предохранителем на 15 ампер или автоматическим выключателем на 15 ампер.Этого достаточно для защиты цепи. В некоторых случаях некоторые комплекты светодиодного освещения поставляются с дополнительным встроенным предохранителем.

Этот линейный предохранитель предназначен только для защиты цепи светодиодного освещения. В большинстве случаев линейные предохранители встроены прямо в трансформатор, питающий светодиодный свет, например, под встречным светом.

Как уменьшить яркость светодиодных фонарей?

Некоторые комплекты светодиодных фонарей имеют функцию диммера прямо на пульте дистанционного управления, который входит в комплект.Другой светодиодный свет должен быть приглушен настенным выключателем.

Сегодня на рынке доступно множество светодиодных диммеров. Перед покупкой диммера мы всегда рекомендуем покупать тот стиль освещения, в котором вы хотите установить. Проверьте мощность светильников, которые вы планировали установить. Затем убедитесь, что диммер совпадает.

Где я могу купить светодиодные фонари?

Вы можете приобрести светодиодный диммер в любом местном крупном магазине. В наши дни они очень распространены.Если вы хотите увидеть больше доступных продуктов с 4 светодиодами. Кликните сюда.

Нагреваются ли светодиодные лампы?

Хотите верьте, хотите нет, светодиодные светильники могут нагреваться. Особенно в замкнутом пространстве. Всегда полезно убедиться, что светильник рассчитан на применение, в котором вы пытаетесь его установить.

Примерами нагрева светодиодного светильника может быть его установка внутри закрытого светильника с плафоном. Это характерно для закругленного стиля, закрытого в светильник, который вы видите в своем местном хозяйственном магазине.

Как долго служат светодиодные лампы?

Срок службы

светодиодных светильников и светодиодных ламп составляет до 25 лет. При этом многие светильники со встроенными светодиодными лампами не служат так долго.

Старая поговорка гласит, что вы получаете то, за что платите, поэтому, когда вы покупаете светодиодные лампы со скидкой, они, скорее всего, не будут последними. Немного больше денег на светодиодную лампу продлит срок службы и сэкономит на обслуживании.

Подключение к панели электрического выключателя

При подключении цепи освещения к электрической панели необходимо отключить питание, чтобы не допустить поражения электрическим током.Сначала вам нужно будет подключить кусок провода 14/2 к электрической панели с помощью подходящего разъема.

Внутри электрического щитка вам нужно будет подключить провода в соответствии с цветами. Оголенный медный провод заземления пройдет под клеммой вместе со всеми другими заземлениями.

Белый провод будет соединяться под нейтральной шиной со всеми остальными белыми проводами. У вас должен остаться черный провод, который является проводом под напряжением. Этот провод подключается под выключателем.

Прерыватель, который вы устанавливаете, защелкивается на месте и должен быть рассчитан на 15 ампер для обычного использования в жилых помещениях.Это все, что необходимо выполнить, когда вы планируете подключить светодиодные фонари к выключателю.

Подробнее о переключателях, которые мы рекомендуем ……… ..

Удивительных советов – Как установить люстру 9 простых шагов

Установите свет правильно, в первый раз с помощью этих советов:

1. Для этого проекта нам понадобятся отвертка и кусачки.
2. Подойдите к выключателю и выключите питание и свет. Убедитесь, что питание на распределительную коробку отключено с помощью вольтметра.ВНИМАНИЕ: Простая проверка путем щелчка переключателя света не всегда может быть точной.
3. После отключения питания осторожно снимите старый осветительный прибор и монтажное оборудование. Присоедините новый кронштейн к существующей электрической коробке.
4. При сборке светильника не кладите его на землю, так как это может вызвать ненужные царапины и вмятины. Вместо этого соберите светильник на картонной коробке.
5. Повесьте приспособление перед тем, как надеть стекло, так как это упростит его подвешивание. Возможно, вам понадобится дополнительная помощь при подвешивании приспособления.Дождитесь самого конца, чтобы установить украшения или декоративные элементы, чтобы уменьшить вероятность появления вмятин и царапин.
6. После того, как вы определите, где вы хотите подвесить прибор, пропустите провод через кронштейн. Отрежьте лишний провод, оставив около 3 дюймов лишнего. Зачистите оба конца провода. Подсоедините белый провод к белому проводу и скрутите их вместе с помощью соединителя. Сделайте то же самое с черным проводом и то же самое с проводом. медно-коричневый провод. (Осторожно: не обрезайте провода, пока вы НЕ ПОЛОЖИТЕ, у вас нужная высота.Люстры должны висеть на высоте примерно 30 дюймов над вашим столом.)
7. Спрячьте провода и прикрепите козырек. Поставьте стекло, а затем лампочки.
8. Включите питание блока выключателя, затем снова включите свет и наслаждайтесь.
9. Если у вас возникнут проблемы при установке, обратитесь к лицензированному электрику, сегодня мы установили шесть люстр из коллекции Golden Origins.

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите, чтобы они начали работать, наиболее важным шагом является выяснение того, как обеспечить соответствующую мощность на входе светодиодной ленты, чтобы она загорелась.В зависимости от того, где вы приобрели светодиодную ленту и источник питания для светодиодов, методы настройки могут отличаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и источника питания

Большинство светодиодных лент работают от низкого напряжения постоянного тока. Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к сгоранию светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист технических характеристик светодиодной ленты, в котором обычно указывается ток или потребляемая мощность на длину.

Если оба эти условия соблюдены, электрически говоря, все в порядке. Схема подключения светодиодной ленты

Waveform Lighting

Далее нам нужно будет посмотреть, совместимы ли блок питания и светодиодная лента с точки зрения разъемов и вилок.Поскольку светодиодные ленты и блоки питания бывают разных типов подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!), Мы составили таблицу ниже.

Щелкните здесь, чтобы загрузить версию в формате PDF, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Во-первых, определите тип соединения, используемого на «стороне источника питания» (закрашено зеленым). Затем определите тип подключения на «стороне светодиодной ленты» (заштрихованной синим).Подробные инструкции по определению типа приведены ниже.

Затем найдите пересечение строки и столбца, которое относится к вашей настройке. Например, если у вас есть «открытые провода» на источнике питания и «розетки постоянного тока» на светодиодной полосе, обратитесь к правому нижнему квадрату в таблице.

Фотография и текст внутри квадрата описывают, как выполняется соединение, а также аксессуары и компоненты, которые вам понадобятся. Дополнительные сведения см. Ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)

Мы начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Самым распространенным разъемом является вилка постоянного тока, такая как та, что используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть – только два провода, отмеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но методология подключения будет отличаться, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип подключения на светодиодной полосе (закрашенной синим)

Почти все светодиодные ленты имеют медные контактные площадки, отмеченные (+) и (-) на самой полосе.Это то место, где в конечном итоге должны быть пропущены электрические вводы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка диаграммы), если вы разрезаете какие-либо сегменты катушки со светодиодной лентой, вы обнаружите, что в конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели катушку целиком, вероятно, производитель предоставил некоторые провода, уже прикрепленные к концам светодиодной ленты.Провода могут быть либо открытыми с оголенным проводом (второй сценарий), либо оканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, у вас будет хотя бы один сегмент, который попадает под первый сценарий.

Обратитесь к таблице выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах работы электроники: конечная цель – подключить положительный провод (обычно красный) выхода постоянного тока источника питания к (+) медной площадке, а отрицательный или заземляющий (обычно черный или белый) выход постоянного тока блока питания на (-) медную площадку.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебных пособиях и обучающих видеороликах сразу же предлагается припаять провода к этим медным контактным площадкам, чтобы обеспечить электрическое соединение. Но пайка не для всех. Это может быть беспорядочно и требует некоторой практики, чтобы преуспеть.

Вместо этого мы рекомендуем использовать беспаечные разъемы. Эти разъемы предназначены для закрепления на концах светодиодной ленты, чтобы провода надежно контактировали с медными площадками.Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же за считанные секунды вы можете превратить медные контактные площадки на конце сегмента светодиодной ленты в провода.

И, что лучше всего, вы можете просто открыть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть беспаечные соединители для соединения двух сегментов светодиодной ленты.)

Следует ли соединять части светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно понять, что вы можете подключить первый сегмент ко второму сегменту «последовательно» или подключиться к двум сегментам независимо от одного и того же. источник питания.

Как правило, «последовательное соединение» будет более простым, но может привести к некоторым проблемам с падением напряжения. См. Здесь для подробного анализа преимуществ и недостатков каждого подхода.

Где я могу купить аксессуары для подключения светодиодных лент к источнику питания?

Предлагаем к продаже аксессуары прямо в нашем магазине. См. Ссылки ниже.

Закупка PN 7095 (штекерный адаптер постоянного тока)

Закупка PN 7094 (гнездовой адаптер переменного тока)

Закупка PN 3070 Беспаечный разъем

Другие сообщения

Выбор между 2700K и 3000K

При поиске светодиодных осветительных приборов для дома и жилого дома вы часто сталкиваетесь с выбором в c… Подробнее

Почему эти лампочки не могут быть доставлены в Калифорнию? Обзор Закона Калифорнии по энергетике Title 20

Штат Калифорния исторически был лидером в продвижении энергоэффективности на политическом уровне, часто требуя производства… Подробнее

Какую цветовую температуру светодиодного освещения выбрать?

При поиске светодиодных фонарей вы найдете возможность выбрать цветовую температуру. Вы можете увидеть это как цветную темпера … Подробнее

Электрические принципы, лежащие в основе ограничений длины светодиодных лент

Светодиодные ленты очень популярны благодаря своей универсальности.Возможность отрезать светодиодные ленты любой желаемой длины, безусловно, очень удобна … Подробнее

Вернуться к блогу об освещении осциллограмм

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.

Обзор продукции для освещения осциллограмм

Двухсторонние светодиодные трубчатые лампы с прямым проводом 2 лампы, электрические 101

В двухпроводных светодиодах с прямым проводом линия подключается к патронам на одном конце светильника, к нейтрали – на другом.С этими светодиодными трубками можно использовать шунтированные или не шунтированные патроны . При использовании шунтированных патронов не провода обычно необходимо подсоединить только к одной стороне патрона с большинством светодиодных трубок (см. Инструкции по подключению).

Осторожно! Прямая проводка приведет к тому, что патроны будут запитаны линейным напряжением при включении выключателя света. Всегда отключайте питание светильника при установке или замене трубок в светильниках с прямым подключением.

Табличка с модификацией приспособления должна поставляться с трубкой. Поместите его на крышку балласта в соответствии с инструкциями.

Балласт мгновенного пуска 2 лампы

Заводская проводка

Светодиодный прямой провод с двойным проводом –

Схема электрических соединений с 2 ​​лампами Устройство для мгновенного запуска

Отрежьте провода от балласта. Снимите балласт с приспособления (или оставьте его на месте). Используя оранжевые соединители для проводов, обрежьте провода примерно до 1/2 дюйма.Можно использовать соединители для проводов аналогичного размера.

Отдельные провода патронов (синие) подключены к линии.

Общие провода (красные) подключены к нейтрали.

Эти соединения можно поменять местами. Индивидуальный к нейтральному и общий к линии.

Балласты для быстрого пуска 2 лампы

Заводская проводка

Светодиодный прямой провод с двойным проводом –

Схема электрических соединений с 2 ​​лампами Крепление для быстрого пуска

Отрежьте провода от балласта.Снимите балласт с приспособления (или оставьте его на месте). Используйте разъем желто-коричневого провода для линии и разъем оранжевого провода для нейтрали. Обрежьте провода примерно до 1/2 дюйма для нейтрали и от 5/8 до 3/4 дюйма для линии. Можно использовать соединители для проводов аналогичного размера.

Отдельные провода патронов (синий и красный) подключены к линии.

Общие провода (желтые) подключены к нейтрали.

Эти соединения можно поменять местами. Индивидуальный к нейтральному и общий к линии.

Светодиодные трубчатые лампы

Двойной провод с прямым проводом – Светодиодные лампы с закругленным концом 4 лампы

Светодиодные лампы с прямым проводом, одинарные, , светодиодные лампы с концом

Что такое последовательное и параллельное соединение и когда что применять? – служба поддержки клиентов

Возможны два различных метода подключения: последовательное соединение и параллельное соединение.Вы должны знать разницу в проводке светодиодного освещения. Светодиод должен быть подключен либо последовательно, либо параллельно. Как они должны быть связаны, зависит от источника света. Неправильное соединение со светодиодом приведет к выходу из строя светодиодных фонарей.

Последовательный порт на 350 мА, 500 мА, 700 мА и 1050 мА

Требуется последовательное соединение со светодиодной подсветкой на 350 мА, 500 мА, 700 мА и 1050 мА. В этом случае вы используете источник питания с регулируемым током.

При последовательном подключении есть только один поток.Ток входит в первую точку через +, а затем уходит через -, чтобы перейти к следующей точке и сделать то же самое с третьей точкой. Ток течет таким образом в одном направлении, пока все точки не будут снабжены током. Всякий раз, когда хотя бы одна точка нарушена, цепь разрывается. Дефектное пятно больше не может проводить ток, поэтому все виды спорта в цепи выходят из строя.

Однако самые современные светодиодные прожекторы защищены от этого. Эти защищенные точки имеют встроенный мост, который позволяет току течь к другим точкам цепи в случае пробоя.

Параллельно с 12 В, 24 В и 230 В

Требуется параллельное подключение со светодиодной подсветкой на 12 В, 24 В и 230 В. В этом случае вы используете подачу напряжения.

При параллельном подключении начальные (+) и конечные (-) точки (-) разных точек соединяются друг с другом. В отличие от последовательного соединения, питание при параллельном соединении может проходить через несколько цепей. Всякий раз, когда одна точка выходит из строя, все остальные точки не выходят из строя.Электроэнергия все еще может достигать других точек цепи.

На рисунке ниже показано, что происходит с силовой цепью при выходе из строя одной точки. При параллельном подключении силовая цепь остается неизменной, а все остальные точки продолжают работать. Однако при последовательном подключении, когда одна точка выходит из строя, питание больше не может циркулировать, поэтому другие точки выходят из строя.
