Как установить и подключить расширительный бак

Назад к списку статей

В результате нагрева котла происходит расширение теплоносителя, который заполняет определенную емкость, находящуюся в системе для поддержания температуры в доме на достаточном уровне. Для того, чтобы не испортить отопительную систему дома и понять принцип работы устройства, необходимо узнать и разобраться, как установить расширительный бак. Не нужно затягивать с процессом оборудования бака, он способен предотвратить работу труб и котла лишней напряжения и увеличит время использования отопительной системы на долгие годы.

Прочитав данную статью, вы сможете узнать:

• Как правильно установить расширительный бак правильно, не нарушая работы отопительной системы вашего дома;

• Научитесь грамотной установки о вариантах закрытого и открытого типа;

• Ознакомитесь с техническими характеристиками дополнительной емкости и некоторые важные особенности.

Если вы хотите узнать, как установить расширительный бак в системе отопления, то дочитайте статью до донца, здесь вы найдете ответы на все вопросы, появляющиеся в процессе установки.

Виды и функциональные особенности расширителей

Воздействие, возникающее в отопительной системе, имеет свойство увеличивать массу теплоносителя при повышении температуры. Для того, чтобы компенсировать его влияние, используется расширительный бак. Дополнительное пространство, подсоединенное к контуру, забирает на себя функцию хранения лишней воды. Она остается там до тех пор, пока температура не начинает понижаться, после чего переходит из бака обратно в трубы.

Процесс осуществляется постоянно, с каждым циклом нагревания и охлаждения. Отсутствие такой системы сильно сказывается на сроке использования отопительной системы, так как повышение температуры сопровождается увеличением давления, а при охлаждении воды оно снижается.

Учитывая регулярную работу, за день происходит достаточное количество смены циклов, чтобы негативно отражается при постоянной работе системы. Даже если котел работает не на полной мощности, в частях стыков труб, начнут появляться протечки, способные вывести из строя устройство. При этом время эксплуатации не важно, поломка может обнаружиться даже спустя месяц.

Дополнительная емкость выбирается исходя из особенностей введенной в эксплуатацию системой. Если было принято решение об установки бачка закрытого типа, понадобится специальная закрытая капсула с мембраной резиной. Для отопления подразумевающего использование открытой системы используется любой негерметичный бак с подходящими габаритами и особенностями.

Когда пришло время выбирать мембранную емкость, важным моментом является выбор бачка по параметрам температуры носителя, то есть с какой водой он может контактировать. Взаимодействие происходит с водой имеющей температуру около 60С, следовательно, и бачок должен быть подобран соответствующий. Выделить его из других не сложно, обычно он имеет корпус, выкрашенный в красные оттенки. Что касается открытого бака, если не хочется тратить деньги в магазине, то его можно изготовить самостоятельно, например качественный бачок можно сварить из стальных листьев металла.

Если вы хотите узнать, как установить расширительный бак в системе отопления, то дочитайте статью до конца.

Установка мембранного приспособления

Главный параметр, благодаря которому можно отличать заваренную систему отопления от открытой, это ее изолированное состояние от действия внешней среды. Она имеет в своем расположении насос с замкнутым циклом движения воды. Схема удобна в эксплуатации, способна прогреть весь дом с малыми затратами.

Давление, образующиеся в закрытой системе отопления, еще при установке распространяется на весь контур. Циркуляция воды происходит под действием насоса, поэтому она полностью зависит от подачи электроэнергии. При отсутствии энергии насос работать не будет, следовательно, и перемещение воды по трубам осуществляться не будет.

При осуществлении бесперебойной работы электроники, закрытый тип превосходно справляется со своей ролью. Отличительным преимуществом закрытого варианта является то, что из-за отличительной между ними разницы температуры пропуска воды и возвращения ее обратно в котел, общее время эксплуатации устройства в долгосрочной перспективе становится еще больше.

Для проведения качественного отопления в доме на практике используют два варианта труб, называющихся по их количеству в общей схеме: двухтрубная и однотрубная. Первая используется чаще, и является приоритетной, если необходимо хорошее качество. В двухтрубном виде, важной деталью является отдельный стояк, который служит для попадания охлажденной жидкости вместо начала движения жидкости, то есть в котельное оборудование.

Расширительный бачок в таком типе системы ставят там, где присутствует небольшая вероятность водяных завихрений, которые образуется из-за функции насоса стабильно циркулировать воду в системе труб, обеспечивающего общую систему постоянным перемещением жидкости в закрытой системе.

Правильная локализация дополнительной емкости

Если вы собрались подключить мембранный бак в систему закрытого устройства, главное правильно рассчитать общее местоположение воздушной камеры оборудования.

В процессе работы такого расширителя используется резиновая мембранная оболочка, которая благодаря повышению давления, увеличивается в размерах, обеспечивая наполнение сосуда, и затем сжимается, после повторного запуска воды в сеть. Через какой-то промежуток времени, из-за постоянной работы, на ней начинают образовываться маленькие трещины, постепенно расширяющиеся. Поэтому желательно иногда проверять ее состояние и при необходимости произвести замену, тем более, что выполняется она очень просто, течение 10 минут.

Чтобы увеличить срок использования устройства, установить мембранный расширительный бак желательно в таких условиях, чтобы наполненное воздушными массами пространство располагалось с верхней стороны. Это позволит увеличить время эксплуатации мембранного покрытия, благодаря уменьшению напряжения резинового покрытия. Разрывы начнут образовываться гораздо позже и на починке можно сэкономить.

Особенности правильного расположения при установке

Если у вас появился вопрос, о том – как установить мембранный расширитель, значит будет полезно узнать каких следует придерживаться правил, чтобы устройство прослужило вам максимально долго:

• Не стоит устанавливать устройство в упор со стенкой.

• Должен быть освобожденный проход к оборудованию, для периодического контроля и обслуживания.

• Если емкость навесная, не следует располагать его на большой высоте от пола.

• Расширитель и трубы должны быть соединены при помощи трубопроводного вентиля, чтобы при необходимости можно было без проблем слить воду из системы.

• Для замкнутого приспособления правильным местом для подсоединения служит обратный отсек направления, расположенный вблизи циркулирующего насоса.

Если осуществить подключение такого плана не представляется возможным, то есть вариант установки устройства на выполняющий подачу конец трубы, однако большое нагревание жидкости негативно отразится на продолжительности использования мембранной резины. Помимо этого, при применении к системе отопления данного расположения, есть вероятность наличия в среде паровых испарений, ввиду сильного повышения температуры. Нарушение целостности мембранного покрытия лишь вопрос времени. Может проработать в течение года, либо придется покупать новую систему через неделю. Определить сколько пройдет времени до ее полного выхода из эксплуатации невозможно.

При монтаже бака, дополнительно к трубопроводному вентилю, добавляется тройник и еще один дополнительный вентиль, который будет регулировать объем жидкости. Он позволяет слить всю лишнюю воду из бака перед непосредственным выключением аппарата.

Отладка оборудования перед началом использования

Перед тем моментом, как начать установку или уже после непосредственного монтажа, важным моментом считается правильная настройка бака с расширяющейся оболочкой. Сам процесс не требует серьезных знаний или специальности инженера, потребуются только характеристики резервуара. Перед началом работы нужно выяснить, какое допустимое количество атмосфер используется в баке. Чаще всего нормальный параметр колеблется в районе – 1,5 бар.

Далее нужно выполнить проверку количества атмосфер в незаполненном пространстве мембранного расширителя. Приемлемый показатель колеблется в районе – 0,2-0,3 бар. Провести проверку можно любым доступным манометром, расположенным на бачке. Если значения параметров расходятся между заявленными показателями, лучше повременить с монтажом. При необходимости, давление можно поднять или опустить до нормы, посредством закачивания воздуха во внутреннюю часть пространства или выпуская лишние атмосферы.

Однако перед проверкой рабочего давления, главным требованием является изучение технической инструкции оборудования, в которой указаны нормы всех показателей для долгой работы. По идее фирма сама устанавливает рабочую норму на заводе, но только она не может каждый раз соблюдать стандартные величины. При перевозке или долгом хранении, часть давления могла выйти из камеры. Поэтому перед запуском желательно проверить давление самостоятельно.

При неграмотной настройки давления, расширитель начнет захватывать воздух через отсек для его непосредственного выведения, что создает проблему быстрого остывания воды в резервуаре.
После подсоединения не стоит наполнять цистерну отдельно, достаточно обеспечить теплоносителем главную систему и все заработает само.

Установка открытой системы

Место для оборудования подбирается так, чтобы забор лишнего теплоносителя был как можно более эффективным.

Если закрытый вариант вам не походит, то можно рассмотреть открытый контур системы. Установка требует соблюдения определенных правил, позволяющих без особого труда провести правильный монтаж системы, что послужит бесперебойной работе отопления на долгие годы. К таким особенностям относится:

• При выборе использовать максимально возможную точку, расположенную от котла.

• Бак располагается только над основным котлом, для возможности подсоединения вертикальной трубой.

• Выполнить систему перелива на случай поломки.

Такие требования предъявляются из-за особенностей работы энергонезависимых систем отопления. Подогретая вода проходит от станции через трубы и накапливается в подготовленном для нее резервуаре, тем самым отдавая большое количество тепловой энергии во внешнюю среду.

После выполнения цикла температура теплоносителя понижается, и она самостоятельно проходит весь путь по трубам, снова нагревается и перетекает обратно. Расширительный бак открытого типа устанавливается на высоком уровне не просто так, за счет этого воздушные пузырьки газа могут вытеснять из теплообменной системы, обеспечивая лучшую передачу тепла.

Измерения объема необходимого бака сводится к измерению параметра, который будет повышаться в объеме в связи с повышением температуры контура. Вычислить такие данные сможет далеко не каждый, но есть более легкий способ решения. Вычислить общий размер резервуара для незамкнутой системы можно применив, другую, более легкую формула, состоящая из одного действия. Чтобы рассчитать нужный параметр через нее, понадобится узнать максимальную допустимую массу всего цилиндра. Этот показатель умножается на 1/10, полученное значение является искомым числом.

Как правило, если есть возможность и в доме наверху имеется пространство между поверхностью крыши, то лучшего места под резервуар не придумать. Такой вариант находится в приоритете для прогревания большого дома, ведь поставить большой бак в маленькой котельной вряд ли получится, зато на чердаке можно спокойно поместить цистерну  любого масштаба. Для емкости небольших размеров, может подойти даже кухня, только если не вредить корректному соединению его главным обогревом.

Если поверхность между крышей нашла свое применение в виде резервуара для отопления, необходимо подумать о сохранении тепла, как правило, на чердаке нет обогрева, только если он не делался под второй этаж. На самом деле жидкость поступает в цистерну уже прохладной, однако суровой зимой разница будет гораздо существенней. К тому же, сохранить хотя бы небольшую часть тепла никому не будет лишним, так понадобится меньше электроэнергии для повторного подогрева, а общая стоимость отопления заметно уменьшится.

Чтобы подключить расширительный бак для перелива лишней воды образующейся в процессе прогонки, необходимо завести в котельную две подходящие для горячей воды трубы. Перелив можно подсоединить к канализации, либо просто провести на улицу. Во втором случае спуск воды будет осуществляться непосредственно наружу.

Вот в принципе и все, после того как вы нашли для расширительного бака подходящее место, объем был рассчитан по формуле и записан, пришла пора подыскать и привезти отвечающую требованиям емкость. Небольшие резервуары вполне подойдут для пристеночного размещения с применением хомуток и кронштейнов.

Емкости больших размеров располагаются только на полу, для исключения возможных аварий. Чтобы обеспечить баку защиту от различного мусора и грязи, нужно накрывать его крышкой. Так расширитель займет меньше времени на чистку и прослужит гораздо дольше.

Некоторое количество жидкости из открытой системы со временем испаряется, поэтому желательно проверять ее уровень и доливать, при надобности. Добавить необходимое количество воды можно без проблем непосредственно через сам бак, так как крышка не заварена наглухо. Если нет желания осуществлять набор воды вручную, то желательно заранее предусмотреть подачу воды насосом.

В данном пособии мы выяснили, как установить расширительный бак в системе отопления. Для его грамотного приобретения и монтажа не нужно иметь техническое образование, дополнительные приборы или обладать знаниями специалиста. Достаточно точно и последовательно соблюдать требования, относящиеся к установке системы нагревания в доме, и положительный результат не заставит себя ждать.

Как установить расширительный бак в системе отопления закрытого типа, монтаж и подключение

При запуске внутридомовой тепловой сети из холодного состояния, вода, циркулирующая по бойлеру котла, начинает нагреваться, при этом подъем температуры сопровождается расширением объема.

Для того чтобы не создавалось чрезмерное давление внутри корпуса, которое может вызвать разрыв труб и котла, «лишнюю воду» сбрасывают.

Для этой цели нужно установить расширительный бак в системе отопления закрытого типа, который будет выполнять роль демпфера давления в магистрали.

СодержаниеПоказать

• 1 Устройство и виды расширительного бака
• 2 Принцип действия оборудования для закрытой системы
• 3 Установка расширительного бака в закрытой отопительной сети
  • 3. 1 Расчет объема бака
  • 3.2 Подбор модели
  • 3.3 Способы подключения
  • 3.4 Первый запуск
• 4 Техника безопасности при установке
• 5 Расширительный бак своими руками

Устройство и виды расширительного бака

Расширительные баки выпускаются открытого и закрытого типа. Первые имеют доступ к атмосфере, а вторые — нет. Открытые расширители устанавливаются в схемы, работающих по принципу естественной циркуляции. Лишняя вода просто вытекает на улицу либо в канализацию, а подпитку контура после охлаждения, проводят в ручном режиме через подпиточный кран.

Закрытые системы расширительных баков наиболее применимы в системах отопления. Конструктивно они состоят из 2-х камер: водяной и воздушной. Компенсация лишнего давления производится таким способом: избыток теплоносителя наполняет водяной сектор, создавая давление на эластичную мембрану, установленную между камерами. При этом воздух или специальный газовый наполнитель, имеющийся в воздушном секторе, сжимается. В противоположность воде, он может подвергаться сильному сжатию, при этом увеличение давления в сосуде не происходит.

В торговой сети реализуются два типа, которые хорошо интегрируются в группу безопасности для отопления с расширительным баком:

• С мембраной тарельчатого типа;
• с грушевидной мембраной.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Установка расширительного бака в закрытой отопительной сети

Монтаж расширительного бака отопления закрытого типа выполняют так, чтобы ниппель воздушной камеры устройства смотрел вниз. Крепление бака-расширителя в закрытых отопительных системах с настенным двухконтурным котлом выполняется с использованием специальных фитингов – «американки». Перед его установкой необходимо установить кран, для проведения ремонта и технического обслуживания.

Перед запуском котлоагрегата проверяют работоспособность бачка, для чего закрывают вход рабочего агента в него. Затем открывают систему, пока давление на манометре не достигнет единицы. После чего открывают вентиль на резервуар, и контролируют показание давления по манометру. Если бак-расширитель функционирует исправно, давление поднимется на 0.2 атм, поскольку из него в систему поступит дополнительная жидкость. Расширительный сосуд закрепляется к стенке. Для того чтобы подключать его, к корпусу прикреплены специальные монтажные планки, с отверстиями для крепежа, положение корпуса устанавливают по уровню.

Расчет объема бака

Наиболее доступный метод расчета бачка в системе теплоснабжения:

Умножают на 0.08 объем теплоносителя в системе. Его определяют путем умножения 15 литров на 1 кВт тепловой нагрузки. Для системы 15 кВт, для жилого домовладения 150 м2 потребуется расширительный бак емкостью:

15 кВт Х 15 л Х 0.08 = 18 литров.

Можно также установить минимальный объем по формулам:

Объем расчетного сосуда V = (Vсум x Eрас)/Dм, где:

• Vсум – общий объём сети.
• Ерас — коэффициент, учитывающий тепловое расширения среды
• Dм – эффективность бака-расширителя.

Например, для объекта с 300 м2, высотой системы отопления 5 м и тепловой мощностью 44 кВт, объем гидроаккумулирующей емкости составит:

• Vос = 30 x 15 = 450 л.
• P м = 2. 5 бар
• P о = 0.5 бар

D = (2.5 – 0.5)/(2.5 + 1) = 0.57

Vрб = 450 x 0.04/0.57 = 31.57 литров

Также можно выполнить расчет с помощью применения онлайн калькуляторов:

например для жилого дома – 150 м2, начальным давлением в сети – 1.5 бар, максимальным давлением – 3.0 бар, программа определяет объем бака – 17 литров.

Подбор модели

После того как будет установлен необходимый минимальный объем расширительного бачка, по каталогам производителей в интернете или магазине сантехнике выбирают нужную модель.

Баки выпускаются стандартных размеров, очень редко, расчетный объем в точности совпадает со стандартным типоразмером. По этой причине, полученный результат округляют в большую сторону.

Например, если нужно выбирать расширитель из модельного ряда «ROZ-NAVI», для примера онлайн калькулятора :

• 8 л;
• 12 л;
• 24 л;
• 35 л;
• 50 л.

Способы подключения

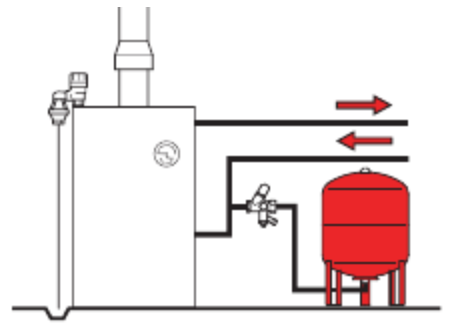

Монтажная схема гидроаккумулирующей емкости зависит от вида отопительной системы: открытая или закрытая и модификация бака. Очень важно правильно установить емкость, чтобы она могла надежно компенсировать удельное расширение теплоносителя. Во внутридомовой системе отопления могут быть установлены не один, а несколько баков.

При установке расширителя в открытой системе в чердачном помещении придерживаются таких правил:

1. Бак размещают над котлом по прямому стояку подающей магистрали.
2. Корпус бака требуется тщательно теплоизолировать.
3. Должен быть выполнен монтажный перелив в канализацию.

Самым универсальным вариантом установки гидроаккумулирующего бака закрытой системе отопления — включение его на подачу, перед всасывающим патрубком центробежного насоса. Такая схема обеспечивает внутридомовую систему теплоснабжения устойчивым режимом работы.

В закрытых системах отопления, использующих незамерзающий антифриз, объем бака увеличивают на 15% от общего объема, поскольку он имеет высокий коэффициент теплового расширения.

Первый запуск

Для того чтобы правильно выполнить подключение расширительного бака нужно тщательно изучить заводскую инструкцию, в которой прописываются предельные параметры работы по давлению и температуре среды, схема и инструкция подключения.

После выполнения монтажных работ до заполнения емкости рабочей средой, в нее через воздушный ниппель насосом накачивают воздух, и контролирую показания по манометру. Иногда фирма-производители реализуют сосуды, уже заполненные воздухом либо аналогичной средой с рабочими параметрами.

Первоначальное давление должно быть на 0.2 бар больше статических показателей в сети, это выполняется, чтобы снизить риск создания вакуумной среды.

После этого открывают подпиточный вентиль и набирают систему вместе с сосудом до начального давления свыше 0. 3 бар от первоначального давления в воздушном секторе. В техдокументации котла обозначено самое низкое давление контурной воды, ниже которого агрегат не сможет включиться.

Далее, запускают котел в работу и нагревают теплоноситель до допустимой рабочей температуры. В процессе нагрева удаляют воздух из сети, и контролируют давление. Останавливают электронасос и открывают подпиточный кран и доводят давление в горячей системе до рабочего показателя.

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

1. Эксплуатация бачка при давлениях, выше допустимого размера.
2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Источник фото: youtube.com/watch?v=LaQG2wtFzbk

Можно расширитель выполнить из  листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Для того, чтобы разрешить данную проблему, специалисты советуют залить в бак незначительное количество масла. Жировая пленка защитит теплоноситель от проникновения воздуха.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.



Как установить расширительный бачок водонагревателя за 10 шагов

Вы обеспокоены тем, что избыточное давление воды из бака водонагревателя может повредить устройство, соединения труб подачи воды и клапаны сантехники? Знаете ли вы, что можете свести к минимуму эти проблемы, если знаете, как установить расширительный бачок водонагревателя?

Установка расширительного бака позволяет вашему первичному водонагревателю свести к минимуму повышение давления в баке. Это убережет ваш водонагреватель, сантехнику и другие водные приборы от возможных повреждений.

К счастью, добавить бак к существующему водонагревателю проще, чем вы думаете. Давайте узнаем.

Содержание

• Вещи, необходимые для этого урока
  • Правильный размер расширительного бака
  • Инструменты и материалы
• Этапы установки расширительного бака
  • Отключите подачу воды и питание Шаг 1. к водонагревателю.
  • Шаг 2. Подготовьте расширительный бачок водонагревателя.
  • Шаг 3. Найдите водопроводную трубу, подающую холодную воду к водонагревателю.
  • Шаг 4. Подготовьте место для установки расширительного бачка.
  • Шаг 5. Закрепите диэлектрическую муфту на порте входа холодной воды водонагревателя.
  • Шаг 6. Добавьте медный переходник и тройник.
  • Шаг 7. Установите трубку расширительного бачка водонагревателя.
  • Шаг 8. Установите расширительный бачок водонагревателя.
  • Шаг 9. Подсоедините трубу подачи холодной воды к тройнику.
  • Шаг 10. Проверьте свою работу перед возобновлением подачи питания на водонагреватель.
• Заключение

Вещи, необходимые для этого урока

Добавление расширительного бака к водонагревателю не так сложно, как кажется. Вы можете завершить проект за час или два, в зависимости от ваших знаний в области сантехники и наличия следующих вещей.

Правильный размер расширительного бака

Терморасширительные баки меньше, чем водонагреватель, потому что они служат только для компенсации избыточного давления воды, поступающей из водонагревателя.

Нагрев воды увеличивает ее объем на 2,5% на каждые 100 градусов по Фаренгейту.

Нередко водонагреватель на 40 галлонов расширяется еще на 0,53 галлона при достижении установленной температуры.

Вот почему вам нужен терморасширительный бак, чтобы избыточное давление воды не повредило водонагреватель и другие водонагреватели. Он часто работает в паре с предохранительным клапаном температуры и давления (T&P).

Для определения размера расширительного бака необходимо знать мощность водонагревателя.

Терморасширительный бак объемом 2 галлона подходит для большинства бытовых водонагревателей емкостью от 40 до 60 галлонов и давлением подачи от 40 до 50 фунтов на квадратный дюйм. Если давление воды составляет от 60 до 80 фунтов на квадратный дюйм, идеально подойдет терморасширительный бак объемом 3,2 галлона.

Водонагреватель на 80 галлонов может иметь расширительный бак на 2 галлона, если давление подачи составляет 40 фунтов на квадратный дюйм. Для увеличения PSI до 50-60 требуется расширительный бак на 3,2 галлона. Бак на 4,4 галлона подходит для водонагревателей на 80 галлонов с давлением подачи 80 фунтов на квадратный дюйм.

Инструменты и материалы

В комплект поставки большинства расширительных баков входят фитинги и другое монтажное оборудование. Однако их размер может быть несовместим с существующей сантехникой. Было бы разумно проверить их и купить необходимые материалы перед установкой расширительного бачка. Нажмите здесь, чтобы узнать больше о безбаковом водонагревателе подходящего размера для ваших нужд.

Вам также потребуются диэлектрическая муфта, переходники для медных труб с внутренней резьбой, медные трубы короткой длины, тройник и тефлоновая лента или герметик для соединения труб.

Также необходимы трубный ключ и труборез.

Этапы установки терморасширительного бака

Шаг 1. Отключите воду и электропитание водонагревателя.

Вы же не хотите создавать беспорядок, возгорание электричества или взрыв газа при установке расширительного бака. Именно поэтому лучше всего будет отключить магистральный водопровод.

Вы также можете закрыть запорный кран подачи газа, если у вас газовый водонагреватель, или выключить автоматический выключатель, подающий электроэнергию на электрический водонагреватель.

Шаг 2. Подготовьте расширительный бачок водонагревателя.

Распакуйте комплект расширительного бачка и положите компоненты на чистую поверхность. Большинство производителей предоставляют полный комплект для установки, включая тройники, крепежные детали и удлинительные трубы.

Однако они могут не предоставить вам тефлоновую ленту и герметик для соединения труб. Было бы разумно сначала обезопасить эти предметы, прежде чем продолжить.

Совет для профессионалов: Изучите схему расширительного бака, чтобы понять, как установить устройство на водонагреватель.

Шаг 3. Найдите водопроводную трубу, подающую холодную воду в водонагреватель.

Терморасширительный бак находится между водонагревателем и линией подачи холодной воды. Таким образом, лучше всего определить водопроводную трубу, подающую холодную воду к водонагревателю.

Посмотрите на верхнюю часть водонагревателя и убедитесь, что из нее вверх не выходит водяная трубка. Эта трубка – труба холодной воды. Следуйте по ее длине, пока не дойдете до горизонтального участка трубы.

Шаг 4. Подготовьте место для установки расширительного бачка.

Установка расширительного бака водонагревателя требует установки расширительного бака над водонагревателем. Если места по вертикали недостаточно, вы можете закрепить его на стене рядом с водонагревателем.

Расположите монтажный кронштейн на стене и отметьте отверстия для крепежа. Снимите опору и просверлите отверстия в отмеченных местах. Закрепите монтажный кронштейн на месте, затянув винты или болты.

Шаг 5. Закрепите диэлектрическую муфту на порте входа холодной воды водонагревателя.

Снимите водопроводную трубу, соединенную с впускным отверстием холодной воды водонагревателя.

Оберните тефлоновой лентой резьбу диэлектрического соединения и закрутите ее во входное отверстие. Убедитесь, что оба конца обмотаны лентой для герметизации труб.

Для фиксации диэлектрического соединения используйте пассатижи или трубный ключ.

Шаг 6. Добавьте медный переходник и тройник.

Накрутите медный переходник с внутренней резьбой на противоположный конец диэлектрического соединения и закрепите его плоскогубцами или трубным ключом.

Прикрепите к адаптеру короткую медную водопроводную трубу и добавьте тройник. Было бы лучше убедиться, что тройник находится не менее чем на 12 дюймов выше водонагревателя. Этого расстояния достаточно для оптимального вертикального зазора.

Соединение между адаптером и тройником можно припаять для более надежного соединения. У Got2Learn есть увлекательное видео о том, как правильно паять медные трубы.



Шаг 7. Установите трубку расширительного бачка водонагревателя.

Вставьте и закрепите короткую медную трубу (длиной не более шести дюймов) в боковом выходе тройника, чтобы создать горизонтальное соединение. Для этого можно использовать разъемы push-fit или пайку.

Закрепите переходник с внутренней резьбой на другом конце трубы расширительного бачка с помощью вставного соединителя или припоя.

Шаг 8. Установите расширительный бачок водонагревателя.

Вы почти завершили установку расширительного бака.

Оберните тефлоновой лентой резьбовой штуцер расширительного бачка перед его креплением к резьбовому переходнику горизонтальной трубы расширительного бачка.

Большинство сантехников рекомендуют затягивать соединение вручную, чтобы не перетянуть его. Слишком туго, и вы можете повредить фитинги или трубы.

Закрепите расширительный бачок на монтажном кронштейне.

Шаг 9. Подсоедините трубу подачи холодной воды к тройнику.

Используйте подходящие трубы и фитинги для подсоединения верхнего выхода тройника к трубе, подающей холодную воду в водонагреватель. Большинство сантехников используют для этого шага гибкий медный водопровод.

Шаг 10. Проверьте свою работу перед подачей питания на водонагреватель.

Откройте линию подачи воды и проверьте соединения водонагревателя и расширительного бачка на предмет утечек. Если вы обнаружите их, вы можете снова перекрыть подачу воды и снова затянуть фитинги.

Если все в порядке, завершите установку расширительного бака горячей воды, включив автоматический выключатель или кран подачи газа.

Вы также можете соблюдать эти действия при замене блоков расширительного бачка.

Заключение

Добавление расширительного бака водонагревателя может продлить срок службы вашего водонагревателя и избавить вас от дорогостоящего ремонта поврежденных водонагревателей, сантехники и водопроводной арматуры.

Считаете ли вы полезным наше руководство по установке расширительного бака водонагревателя? Как вы думаете, ваши социальные контакты тоже сочтут это выгодным? Поделиться этим уроком с ними всегда фантастическая идея.

Вы также можете присылать мне свои комментарии, отзывы или вопросы ниже, и я буду рад ответить или пролить на них свет.

Эдвард Мэннинг

Моя работа внештатным копирайтером позволяет мне работать со Стивеном, а затем присоединиться к Usawaterquality в качестве производителя контента. Наша команда работает вместе, чтобы производить высококачественный контент, который удовлетворяет потребности крупных компаний и домашних хозяйств.

сантехника – Установка расширительного бачка на клапан стиральной машины?

спросил 3 года 3 месяца назад

Изменено 2 года, 2 месяца назад

Просмотрено 640 раз

У меня есть квартира с ужасно тесным чуланом для водонагревателя (он находится под устройством обработки воздуха с зазором около 6 дюймов).

Мне нужен расширительный бачок, но он действительно не влезет в этот шкаф (не говоря уже о том, что я действительно не хочу трогать его снова после того, как только что поменял водонагреватель). Разумно ли врезать расширительный бачок в кран холодной воды стиральной машины? В моей прачечной намного больше места, чем там, где находится водонагреватель, поэтому есть много места для его поддержки и легкий доступ, если мне нужно его заменить.

• сантехника
• вода
• водонагреватель

5

Если у вас нет обратных клапанов между горячей и холодной подачей, расширительный бак может быть расположен в любом месте системы.

Таким образом, если у вас на главном вводе в дом установлен обратный клапан или КРП (действующий фактически так же, как и обратный клапан с системной точки зрения), то расширительный бак можно поставить там, где удобно, если есть никаких других обратных клапанов в системе.

Вся вода (горячая и холодная) испытывает одинаковое давление во всей системе, а расширительный бак будет работать везде, где вы его поставили в системе.

Как видно из комментариев, это широко неправильно понятая концепция.

Обратите внимание, что если вы поместите его на дальнюю сторону клапана (т. е. не на обратный клапан), он не будет работать, когда клапан закрыт (но это также облегчит его обслуживание, если это необходимо).

1

• Требуется по кодексу/постановлению. Некоторые муниципалитеты могут потребовать его установки, чтобы система водоснабжения муниципалитета не получала противодавление, вызванное расширением воды при нагревании.
• Использование устройств предотвращения обратного потока. При использовании устройства обратного потока, как это может требоваться некоторыми нормами и правилами, давление, вызванное расширением воды при нагревании, может привести к открытию клапана сброса температуры и давления на резервуаре.
  Это не всегда так, поскольку зависит от нескольких переменных.

При необходимости расширительный бачок устанавливается на холодном подводе к водонагревателю после запорного вентиля. Однако в вашем случае установка его в другом месте на холодной стороне должна быть приемлемой, если между ними нет запорных клапанов.

Стандартная установка:

Источник для приведенного выше чертежа

Как практикующий инженер-химик на пенсии, вы можете установить расширительный бак В ЛЮБОМ МЕСТЕ системы, если он не изолирован каким-либо предохранителем обратного потока и т. д. Я поражен все ответы говорят, что это ДОЛЖНО быть на линии горячей воды. Холодная и горячая вода почти всегда расположены на непрерывном пути друг к другу и снижение давления в одном месте переходит в другие. Много раз в квартирах единственное место, где можно добавить один ПОСЛЕ строительства, – это стиральная машина. Обычно много места, и его можно легко установить с помощью простого Y-образного разъема, которым оснащены многие шайбы для защиты от складок.
