Подключение варочной панели к электросети

Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать.

Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на нем. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Будьте готовы к тому, что сетевой шнур в комплектации не предусмотрен. И жадность производителей тут ни при чем, просто подключение осуществляется по разным схемам. Поэтому шнур придется купить.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, – прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. А остальной инструмент найдется в каждом доме:

• Набор отверток.
• Пассатижи и кусачки.
• Острый нож для зачистки изоляции.
• Электродрель и рулетка.

Если стены из бетона или кирпича, тогда понадобится перфоратор с насадкой в виде коронки. Иначе монтаж розетки займет много сил и времени.

Что еще нужно для подключения электрической варочной панели? Подготовить специальную розетку, обычная не подойдет, плюс вилка для плит, кабель электропроводки для подключения непосредственно с распредщитка, дифференциальный автомат, провод ПВС, если в комплектации провода не предусмотрены.

И обычный набор электрика: изолента, кабельный наконечник для опрессовки, термоусадочная трубка.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

Перед тем, как осуществить электроподключение электрической варочной панели, необходимо провести подготовительные работы. Их очередность должна быть следующей:

• Прокладываем электрический кабель от щитка.
• Подключаем розетку.
• Выполняем установку автоматического выключателя, подсоединяем провода.
• Подключаем гибкий кабель к ВП и вилку.
• Проверяем работоспособность подключения.

Если в помещении выполнен ремонт, то прокладку выполняем с помощью кабель-каналов. Согласно правилам техники безопасности, скрытая установка предпочтительней, однако в деревянном доме кабель прокладывается снаружи.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола.

Но можно расположить под дном кухонного шкафа. Когда подготовительные работы завершены, можно приступать к монтажным работам. Перед этим, в обязательном порядке, отключаем защитно-коммутационный аппарат в электрощитке. Опускаем рычаг и убеждаемся в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.

Схема подключения индукционной варочной поверхности

Установка и подключение индукционной ВП имеет свои особенности и нюансы. Производители данного оборудования отдельным пунктом прописывают требование, что оно должно производиться специалистами. Их услуги дороги, но если решили подключить панель своими руками то необходимо ознакомиться с техническими требованиями, с типом и характеристиками используемого оборудования.

Поскольку рассматриваем варианты мощностью от 3,5 кВт до 8, то и сечение проводов должно быть соответствующим. Для питания используют силовой 3-х жильный кабель с медной жилой 3х6 мм ², у которого изоляция и оболочка выполнена из ПВХ-пластика(ВВГ-П; ВВГ 3х6).

Обычные бытовые розетки для подключения данного оборудования использовать нельзя.

В качестве соединительного провода применяют марку ПВС 3х6 с тремя токопроводящими жилами из медной или медной луженой проволоки, изоляция и оболочка которого выполнена из ПВХ-пластика.

О схеме подключения и маркировки было сказано выше, поэтому можно сразу переходить к практике.

Необходимый набор инструментов и перечень подготовительных работ остается прежним, как и при подключении электрической ВП.

Действия, необходимые для подключения панели, будут следующими:

На обратной стороне индукционной поверхности при помощи отвертки откручиваем металлическую пластину

Соединяем клеммы под номером 1,2,3 посредством перемычек, которые входят в комплектацию, после чего заводим на клемму коричневый или черный фазный провод.

Далее перемычка на 4и5 клеммы и присоединяем синий нулевой провод.

К защитной клемме (заземление) – желто-зеленого цвета.

Проводим установку оборудования на место, проверяем надежность крепления кабеля и функционирование устройства.

Когда вилка для индукционной варочной панели идет в комплектации с кабелем, её необходимо проверять на предмет подключения контактов, которое может не совпадать с соединением проводов в розетке. Обычно современная техника не позволяет вольное (туды/сюды) подключение, но ясность нужна. Поэтому на всякий случай разбираем и проверяем соответствие подключения мультиметром. При несовпадении меняем провода местами.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля, лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, идущей от распредщита.

Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². При прокладке оставляем запас на случай повреждения.

В случае пробоя изоляции, простые автоматы не могут обеспечить должную защиту, поэтому такое оборудование должно подключаться через дифавтомат или УЗО+автомат, где ток утечки 30мА. В распределительном щитке фазный провод(коричневый, черный, белый) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу – к свободной клемме шины защитного заземления.

На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола.

Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А. Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю к «N».

Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Если в комплекте поставки отсутствует сетевой шнур с вилкой, то изготавливаем его сами. Для этого заранее необходимо приобрести силовой провод. Идеальный вариант – ПВС 3х2,5 (гибкий медный провод со скрученными жилами и изоляцией из поливинилхлорида). Вилку лучше взять трехконтактную, у которой также имеется заземление.

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством кабельного наконечника. А вот пассатижи в этом случае применять нельзя, либо зажмете недостаточно, либо деформируете жилу.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, заземление – к РЕ. Далее закрепляем провод и собираем корпус вилки.

Теперь нужно подключить другой конец провода к прибору. На задней стороне оборудования всегда есть схема подключения, либо это наклейка, либо штамповка . Символ заземления везде обозначается одинаково, во избежание путаницы. Фаза в электрике обозначается символом «L», а ноль – «N». В многофазных сетях символ может быть дополнен порядковыми номерами.

Символ 1N обозначает однофазную схему, её и будем использовать для подключения. В этом случае провод имеет 3 жилы, значит клеммы 1, 2, 3 и 4, 5 соединяем между собой последовательно. Для чего в комплектации предусмотрены медные и латунные перемычки. Как правило, они находятся в одном кармашке с клеммами. Если этого не сделать, то будет нагреваться только часть варочной поверхности. Когда перемычка отгорит из-за плохого контакта, произойдет то же самое.

Порядок следующий:

• Удаляем с провода защитную оболочку.
• Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
• Коричневую жилу подключаем к L3.
• Синюю – к 5 минусовой клемме.
• Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепится, а варочная поверхность устанавливается на постоянное место. Варочная панель отличается от своих предшественников, традиционных газовых и электроплит, улучшенным функционалом, легкостью в управлении, экономичностью и красивым внешним видом. Подключение варочной панели вместо электроплиты своими силами трудностей не вызывает, но есть ряд нюансов, которые необходимо учитывать. Особенности подключения

Чтобы при установке не наделать ошибок и не лишиться гарантии производителя, работы необходимо проводить с соблюдением условий, которые прописаны в ПУЭ. Следовательно, требуется линия с кабелем соответствующего сечения, и защитным автоматом, установленным на ней. На конце линии будет либо клеммная коробка, в которой соединяются провода, либо специальная розетка.

Необходимое оборудование и инструменты

Прежде чем приступить к выполнению работ, нужно заранее подготовить все необходимое. Главное, без чего не обойтись в таком важном деле, – прибор, чтобы мерить напряжение. Пусть это будет мультиметр, с минимальным набором функций и невысокой ценой. В крайнем случае подойдет индикаторная отвертка. Главное узнать, где фаза, а где ноль. Такая функция ей вполне по силам. А остальной инструмент найдется в каждом доме:

• Набор отверток.
• Пассатижи и кусачки.
• Острый нож для зачистки изоляции.
• Электродрель и рулетка.

Не забываем про такие мелочи, как вилка, розетка, гильзы и приспособление для опрессовки, изолента и т.д.

Важно! Все оборудование для монтажа подбирается с учетом мощности оборудования.

Перечень подготовительных работ

• Прокладываем электрический кабель от щитка.
• Подключаем розетку.
• Выполняем монтаж автомата, подсоединяем провода.
• Подключаем гибкий кабель к ВП и вилку.
• Проверяем работоспособность подключения.

Розетку устанавливаем с учетом особенностей столешницы. Стандартно её крепят на высоте 90 см от пола. Но можно расположить под дном кухонного шкафа.

В общем-то все подготовительные работы завершены. Не забываем обесточить линию, для чего отключаем автомат. В отсутствии напряжения убеждаемся имеющимся в наличии прибором.

Схемы, выбор кабеля, вилка, розетка

Современная встраиваемая техника надежна и заслуживает доверия, однако рано или поздно выйдет из строя и её придется заменить. Подумать об этом нужно уже сейчас. Поскольку мощность варочных панелей от сети 220 – важный технический показатель, на который следует ориентироваться при выборе сечения кабеля. Лучше сразу предусмотреть запас по сечению. Тогда в будущем появится возможность подключить более мощное кухонное оборудование.

Вспоминаем требования по установке: варочная панель должна подключаться по отдельной линии, именно по отдельной, идущей от счетчика. Поэтому кабель покупаем трехжильный, медный, марку выбираете сами (ВВГнГ-Ls либо NYM). Главное правильно подобрать сечение. Для однофазных плит эта цифра не меньше 6 мм ². Почему? Да потому что варочная поверхность берет на себя от 3000 до 7000 Вт. Поэтому, чтобы выдержать такое напряжение, особенно если включены 3 или 4 конфорки одновременно, нужно сечение не меньше шестерки.

В интернете несложно найти таблицу, с помощью которой легко подобрать сечение и автомат в зависимости от мощности оборудования. И не забываем оставить запас по длине на случай повреждения. В распределительном щитке фазный провод(коричневый, черный) линии питания подключаем к нижней клемме автомата, на которой отсутствует символ N, либо есть цифра 2. Клемму с N соединяем с нулевой жилой синего цвета. Желто-зеленую жилу крепим к свободной клемме шины защитного заземления. На этом этапе уже можно наложить штукатурку и провести отделочные работы. Плита – это то место, которое нуждается во влажной уборке. Поэтому вилка будет предпочтительней, чем подключение кабеля непосредственно к панели. Значит монтируем розетку, и лучше сделать это на высоте 90 см от пола. Выше нельзя. В идеале сбоку от прибора. Для маломощных поверхностей подойдет евророзетка и такая же вилка. Хотя не исключено, что она будет греться, потому что запаса мощности нет. Кроме того, трех жильный кабель сечением 6 мм ² завести в неё достаточно проблематично. Следовательно, лучше брать модель помощнее, например РЕКСАНТ с номинальным током 40 А.

Теперь разбираем, как подключить варочную панель к обычной розетки. Проводим зачистку жил от изоляции в клеммной коробке и подключаем по такой схеме: коричневую соединяем с «L», нулевую синюю с «N». Хотя в розетке это не критично, главное жилу заземления подключить к центральной клемме сверху. Ошибиться трудно, на ней есть знак заземления (три параллельно расположенные черточки, уменьшающиеся к низу, а к верхней примыкает вертикальная линия)

Раскручиваем корпус вилки, заводим один конец провода. Делаем зачистку оболочки острым ножом, а многопроволочную жилу опрессовываем посредством гильзы и специального пистолета. Провод, в этом случае, не будет расползаться в разные стороны при затяжке болтов, что дает качественный контакт.

Схема подсоединения аналогичная: фазный и нулевой провод подключаем к основной контактной группе, а на верхний контакт садим контур заземления. Полученную сборку закрываем крышкой, закрепив перед этим провод перемычкой, закручиваем болт. Для душевного спокойствия и большей безопасности можно заизолировать провода на входе.

Теперь займемся подключением провода к прибору. Разворачиваем ВП обратной стороной, находим разборную коробку с клеммами и отворачиваем крышку. В ней будем делать перемычку на 220 В, поскольку провод европейского стандарта, а нам нужно его адаптировать под однофазную схему подключения и при этом не лишиться гарантии производителя. Специальная металлическая перемычка (медная или латунная) находится в этой же коробке. Достаем её отверткой и соединяем два контакта по схеме, которая есть на обратной стороне в виде наклейки или штамповки. Ставим одну перемычку на первую и вторую фазу, а другую – на четвертую и пятую клеммы(ноль).

Порядок такой:

• Удаляем с провода защитную оболочку.
• Острым ножом снимаем с жилы изоляцию, если она одна, и опрессовываем, в случае многожильного провода.
• Коричневую жилу подключаем к силовой клемме.
• Синюю – к нейтрали.
• Желто-зеленую соединяем с «РЕ» (земля).

Далее провод надежно крепим, а варочную поверхность опускаем в нишу на постоянное место. В комплекте обычно идет клеящая мягкая лента, которую необходимо наклеить по периметру, согласно инструкции. Вот собственно и все. Испытываем электрооборудование под нагрузкой (можно включить все конфорки одновременно) и проверяем электротехнические устройства на нагрев. Констатируем отсутствие проблем и присваиваем себе звание электрика третьего разряда. Что надо знать о подключении индукционной ВП

Подключение индукционной ВП выполнить несложно, но есть некоторые нюансы, которые надо знать. Производители предупреждают, что оно должно производиться специалистом. Но это не про нас. Читаем требования, изучаем инструкцию и делаем сами.

Начинаем с того, что поворачиваем прибор задней стороной, при помощи фигурной отвертки откручиваем болтик и снимаем крышку, где расположены клеммы для подключения. Там видим значок заземления, две силовые ветки L1, L2 и нейтраль.

Кабель может быть 5-ти жильным. В инструкции изображены схемы подключения, которые используются в разных странах. Как правило, черная и коричневая жилы – фазные, синяя и белая – ноль, а пятая заземление (желто-зеленая). Для нашей страны они просто соединены попарно. Получается обычное однофазное соединение. Поэтому так и подключаем, затем ставим крышку на место и закручиваем. Вилка для индукционной варочной панели идет в комплекте с кабелем, поэтому о её покупке беспокоиться не придется. И это хорошо, потому что обычные бытовые варианты не про этот случай.

Подведем итог: перечень работ, набор инструментов и оборудование для подключения индукционной поверхности те же, что были описаны выше. Сечение проводов и автомат подбираем по тем же табличкам с учетом мощности прибора. Но одно отличие все же есть, и о нем обязательно нужно знать.

В индукционных плитах имеется вентилятор. С его помощью горячий воздух отводится с катушки. Чтобы он мог выполнять свою работу эффективно, под индукционной поверхностью должно быть некоторое расстояние. Поэтому, если решите поставить духовой шкаф, то под самый верх установить его не получится. Нарушение данного требования приведет к тому, что индукционная плита будет перегреваться, а вентилятор выйдет из строя.

Как подключить варочную панель — пошаговая инструкция по установке и подсоединению (80 фото) — Строительный портал — Strojka-Gid.ru

Технологичные кухни трудно представить без энергопотребляющих приборов. Главные помощники: плита, холодильник и мойка – непременные атрибуты нынешнего кухонного пространства. Если подключать холодильник просто, нужна только розетка, в которую втыкают вилку, то подключать варочную поверхность надо продуманно.

Внешний вид, конструкции и принцип действия плит, размещенных на столешницах, разнообразен. В галерее показаны фото варочных панелей разных фирм-производителей.

Продаются три базовых типа: электрические, газовые и комбинированные. Названия объясняют принцип действия, первые используют электричество, у вторых конфорки греют, сжигая газ, третьи – оба источника тепла.

Перед покупкой надо сделать расчет электропроводки на основе потребляемой мощности плиты и духовки. Квартиры в старых домах не вынесут сильной нагрузки, там даже нет простого заземления. В таком случае не спасет и автомат повышенного номинала, проводка будет перегреваться.

Электрическая варочная панель любого типа должна подключаться отдельной линией электропроводки напрямую с распределительного щитка.

Нельзя подключать этот прибор от существующей на кухне общей коробки или уже смонтированных розеток.

Кухни новых квартир оснащены отдельной проводкой для плит, автоматическими выключателями и заземлением. Площадь поперечного сечения проводников составляет не менее 3,5-4 мм.

Способы подключения

Готовый продуманный дизайн кухни поможет решить, как подключить варочную панель к электросети. Два способа:

Прямо. Протянуть провод из распределительного щитка к клеммам панели. Сечение кабеля подбирается в зависимости от мощности плиты.

Сделанная электропроводка должна быть защищена, дополнительно иметь выключатель, чтобы отключить плиту в аварийной ситуации. Длина должна быть достаточной и удобной при подсоединении, и не болтаться.

Проводка может быть скрытой и выводиться наружу рядом с местом подключения. Открытая проводка просто крепится на стене.

Через розетку. В новых квартирах, рассчитанных для использования электроплит, силовая розетка уже смонтирована на кухне.

Подбор штепселя делается по номинальному току для монтируемых кухонных приборов, поэтому при покупке плиты и духовки следует узнать их электрические характеристики у продавца. Вводы вилки и розетки подключаются к клеммам по обозначенным схемам.

Сети в домах бывают однофазными и трехфазными. Исходя из этого фактора, берется силовая розетка с 3 либо с 4-5 выводами подключений.

Стандартные розетки для подключения греющих электроприборов использовать запрещается.

Необходим гибкий многожильный кабель подключения, с не меньшим, чем у проводки, сечением жил. Следует рассчитать длину кабеля из розетки до места подключения, не должно быть излишнего натяжения, провисания, закручивания в кольца.

Кабель не должен нагреваться от греющихся плит, духовок и других горячих предметов. Категорически запрещается размещение подключающего провода на полу.

Как подключить варочную панель и духовой шкаф?

Независимый электрический духовой шкаф подключается отдельно, комбинированная панель соединяется с духовкой через клеммы по прилагаемой схеме. Фирмы-производители кухонной техники по-своему делают соединения и клеммы. Но «земля, ноль и фаза» есть у всех, варьируется только количество фаз.

В случае если квартирная проводка однофазная, плиту подключают, предварительно соединив концы фазы перемычкой. Производители дополняют комплект оборудования перемычками, подходящими для подключения.

Инструкции по установке показывают, как подключить варочную панель самостоятельно. Схемы показаны на корпусе приборов с тыльной стороны. Из нескольких вариантов для случаев разного количества фаз и выводов следует выбрать подходящий.

Пример. Модели плит Electrolux снабжены двумя клеммами фазы. Их можно соединить к двум отдельным фазам или предварительно объединить перемычкой и соединить с одной фазой при однофазной проводке квартиры.

Тонкости подключения

Используйте изолированный провод с требуемым количеством жил и расчетного сечения.

Предварительно проверяйте установленные розетки, строители тоже люди, могут ошибаться.

Соблюдайте порядок подключения:

Земля-земля;
Ноль-ноль;
Фазы одну за другой, если их много.

Как подключить газовую варочную панель к электричеству? Полезная функция электророзжига не требует нестандартного подключения. Простая электрическая розетка подойдет для такой цели.

Требования к соединительному кабелю остаются прежними: ни натягиваться, ни провисать, не испытывать нагрева.

Подключение варочной панели требует большой сноровки, если не уверены в своих силах, вызывайте электрика.

Фото советы как подключить варочную панель

Также рекомендуем посетить:

Подключение электричества
Соединение проводов
Высота розеток
Подключение электроплиты
Ввод электричества в дом
Инфракрасный обогреватель
Проходной выключатель
Электропроводка в деревянном доме
Солнечные батареи
Освещение загородного дома
Уличное освещение
Подключить люстру
Защита от перенапряжения
Как заземлить стиральную машину в частном доме
Светодиодная лента
Ветряной генератор
Штробление стен под проводку
Генератор для дома
Заземление в частном доме
Освещение на кухне
Освещение в гараже
Схема электропроводки
Сечение кабеля
Лампы для растений
Проверить электросчётчик
Автономное электроснабжение
Розетки в комнате
Как паять паяльником
Подключение дифавтомата
Светодиодные лампы
Монтаж электропроводки
Трековые светильники
Как пользоваться мультиметром
Светодиодный прожектор
Счетчик учета электроэнергии
Сигнализация для дома

как правильно подключить встраиваемую варочную панель без вилки и с 5 проводами

Главная-Для кухни-Кухонная плита-Как подсоединить варочную панель без вилки и с 5 проводами

Подсоединение варочной панели к сети без вилки
Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux
Установка варочной панели: последовательность и правила
Включение индукционной плиты после монтажа
Возможные причины неисправностей и их устранение

Большинство современных потребителей отдают предпочтение варочным электрическим панелям. Подсоединение этого бытового устройства зачастую ограничивается включением вилки в розетку. Большинство покупателей приобретают только верхнюю рабочую часть панели, комплектация которой не предусматривает наличие шнура. По этой причине обязательно нужно знать, как производится правильное подсоединение варочной панели без вилки.

Варочная панель без вилки со штатным питающим проводом

Подсоединение варочной панели к сети без вилки

Самостоятельное подключение варочной панели без штепсельного разъема к сети электроснабжения требует определенных навыков в области электротехники. Желательно предварительно рассмотреть схему правильного подключения простой варочной панели.

Для монтажа устройства потребуются ряд подручных инструментов и приборов:

отвертка;
мультиметр;
опресовочные гильзы либо наконечники;
изоляция ПВХ;
термоусадка с сечением 6-8 мм.

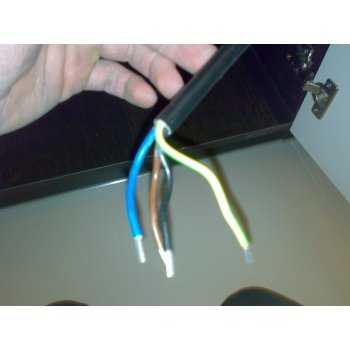

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

коричневый и черный провод от варочной панели соединяют вместе в одной точке;
жилу синего цвета соединяют с проводом N;
провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.

Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.

Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен мощности варочной панели.

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм²) кабель будет нагреваться.
На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux

Расчет выбора токовой нагрузки автомата для подключения варочной поверхности, рассчитывается следующим образом:

панель, имеющая электроснабжение на 220 В, потребляет 5 кВт;
рассчитать токовые нагрузки можно по закону Ома;
следовательно показатель потребляемой мощности устройства составит 5 кВт/220 В=22,7 А;
номинал автоматов для модели Electrolux идет в следующей последовательности – 16/25/30 Ампер.

Осуществление электропитания к варочной панели, где не предусмотрена вилка, необходимо установить автомат номиналом на 25 Ампер.

Максимальный ток автоматического выключателя, А	Мощность, кВт	Ток,1 фаза, 220В	Сечение жил провода, мм²
16	0-3	0-15	1,5
25	3-5	15-24	2,5
32	5-6	24-31	4
40	6-7,5	31-39	6
50	7,5-9	39-48	10
63	9-11,5	49-61	16
80	11,5-15	61-78	25
100	15-18	78-96	35

Кабель выбирается с учетом метода монтажа проводки — скрытая или открытая. Для открытой проводки необходим кабель сечением 6 мм², для скрытой соответственно — 10 мм² по меди. Для надежности и безопасности рекомендовано выбирать кабель с усиленной либо двойной изоляцией.

При открытом способе прокладки проводки используется гофрированная изоляция, которая защищает провод от механических повреждений и повышенного нагрева. В случае перегрузки питающего проводника гофрированный рукав обеспечивает защиту от возможного возгорания, так как он препятствует горению. При скрытом монтаже дополнительные меры безопасности не применяются.

При выборе УЗО необходимо учитывать номинальный ток автомата, он должен быть на порядок меньше. При автомате с номиналом 25 Ампер, устанавливается УЗО на 40 Ампер.

Схема подключения УЗО и автоматического выключателя

Рекомендуется устанавливать УЗО на каждую отходящую линию индивидуально, для предотвращения ложных срабатываний устройства защитного отключения на вводе, если оно имеется.

Установка варочной панели: последовательность и правила

Установка стандартных варочных панелей должна производиться в соответствии со следующими правилами и рекомендациями:

крепление варочной панели необходимо выполнить на горизонтальной ровной поверхности, игнорирование этого требования может привести к деформации металлических частей устройства и нарушению функционирования керамической поверхности.

короткие шурупы привинтить к штатным отверстиям, которые расположены с боковых сторон;
для максимально ровной установки панели в кухонный гарнитур необходимо легким нажатием на центр аппарата выровнять горизонтальную поверхность лазерным уровнем;
после полной установки зафиксировать при помощи крепежных элементов. Болты центровочных пластин должны остаться доступными;
если варочная поверхность будет смонтирована без соблюдения указаний в инструкции по эксплуатации, это может отразиться на эффективности работы этого устройства.

Варианты подключения одной из моделей

Включение индукционной плиты после монтажа

Включение индукционной плиты после установки выполняется согласно важным правилам:

перед вводом в эксплуатацию изделие необходимо очистить от загрязнений, остатков клея и консервационной смазки с использованием специальных моющих средств, не имеющих в своем составе абразивов;
включение плиты производится нажатием на кнопку «Сеть»;
если выполнение подсоединения панели проведено правильно, то после подачи напряжения срабатывает звуковой сигнал;
через несколько часов работы устройства может появиться неприятный запах жженой резины или пластмассы, который скоро сжигается и исчезает;
включение одной из варочных зон происходит при помощи кнопки и регулятора мощности с градуировкой от 0 до 9;
при одновременной работе нескольких варочных зон, дисплей показывает отсчет времени на той зоне, которая ближе к завершению процесса. Индикация смежных варочных зон мигает.

Установку варочной панели стоит доверить профессионалу

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

Самопроизвольное отключение панели индикации не реагирует на нажатие кнопок – неисправна плата управления, для устранения причины необходимо вызвать специалиста сервиса;
Сенсорная панель варочной поверхности
Перегревается плата сенсора – нужно измерить сопротивление и напряжение питающей сети, параметры измерений должны соответствовать ГОСТ и номинальным значениям, указанным в инструкции по эксплуатации;
Слабо нагревается варочная зона – большая вероятность выхода из строя термостата, либо понижение сопротивления нагревательного элемента. Термостат ремонту не подлежит, необходима замена новой термопары. Еще одной из причин может быть неправильно подобранная посуда;
Посуда для стеклокерамических варочных панелей
Плита произвольно включается – одной из более вероятных причин неисправности может быть наличие постороннего металлического предмета на варочной поверхности. Он создает вихревые токи, и панель автоматически включается. Остатки пищи, жидкости, соли могут спровоцировать самопроизвольное включение устройства. Еще одна из возможных неполадок может заключаться в блоке управления;
Повреждение стеклокерамической поверхности может произойти по вине потребителя вследствие несоблюдения правил эксплуатации либо по вине завода-изготовителя;
Наиболее распространенный вид повреждений варочной поверхности
Не включается панель – проверить наличие напряжения питающей сети мультиметром, прозвонить вводной предохранитель, убедиться в целостности всех контактных соединений на отсутствие видимых механических повреждений, наличие посторонних предметов на плате управления и остальных коммутационных аппаратов.

Повреждение предохранителя первичных соединений

Установка и подключение электрической варочной панели своими руками процесс не трудоемкий, но требующий определенных знаний и навыков в электротехнике. Для качественного монтажа необходимо иметь минимальный набор подручного инструмента и предварительно внимательно ознакомиться с инструкцией по монтажу, эксплуатации и ремонту данного бытового кухонного прибора.

Нам важна ваша оценка!

Подключение варочной панели к электросети

Содержание

Схема
Особенности подключения варочной панели к электросети
Как своими силами подключить питающий кабель
Пошаговая инструкция по подключению варочной панели
Основные технические характеристики, влияющие на способы подключения бытовой техники
Распространенные ошибки при самостоятельном подключении варочной панели к электросети
Как подключить варочную панель без розетки
Розетка и вилка для варочной панели
Существующие технические требования
Установка варочной панели в столешницу своими руками, видео
Уплотнение и герметизация
Присоединение плиты напрямую
Схемы подключения варочных панелей
Как подключить электрическую плиту: схема для однофазной сети
Как подключить электрическую варочную панель с двумя фазами
Как подключить самостоятельно электроплиту к трёхфазной сети
Схемы подключения варочной панели
Вариант с однофазной сетью
Тонкости подключения к трехфазной сети

Схема

Правильное подключение встраиваемой духовки и варочной панели должно осуществляться исключительно на основе строительных норм и правил. Согласно им, подключение можно производить только радиальным способом. Это означает, что питание варочной плиты должно обеспечиваться отдельным кабелем, который будет напрямую подключен к распределительному щитку. Ни в коем случае нельзя подключать к этому кабелю другие бытовые приборы и технику.

Что касается схемы подключения данных приборов в современных квартирах, то она обычно включает в себя применение одной фазы в 220В. Если же речь идет о частном доме, то здесь более рациональным решением будет монтаж трехфазной системы, благодаря чему при работе конфорок нагрузка будет равномерно распределяться сразу на три фазы.

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как своими силами подключить питающий кабель

Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.

Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль

В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.

Там мы увидим соединение для каждой жилы кабеля.

Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил

Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила

Точно так же с нулем и землей – сугубо по цветам.

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:

В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).

Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:

Или так:

Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.

Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.

При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.

При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.

Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно

Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления

Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Основные технические характеристики, влияющие на способы подключения бытовой техники

При выборе варочных поверхностей большинство покупателей практически не уделяет внимания требованиям по электропитанию. Однако это самая важная характеристика, поскольку при монтаже современной бытовой техники, например, в домах старой постройки, часто возникают проблемы с электропроводкой. Поэтому лучше сразу проложить отдельную линию с проводом соответствующего сечения и защитным устройством

Также немаловажно количество фаз в доме (1, 2 или 3) и наличие заземляющего контура. Варочные поверхности разделяют по типу нагревательного элемента:

ТЭНы;
индукционные;
газовые;
комбинированные (газовые и электрические конфорки).

Комбинированная варочная поверхность

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара

Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности

Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Как подключить варочную панель без розетки

Распределительные коробки (Рис 3).

При желании соединение можно выполнить «напрямую», сделав его без разъемным. Для этого на конце линии устанавливают клеммную коробку (Рис 3). С одной стороны коробки заводится провод от электроприбора, а с другой – питающий кабель. Большинство из представленных в продаже современных моделей клеммных коробок применимы как для сетей в 220 В, так и в 380 В.

Чтобы выполнить подключение, провода вставляют в имеющиеся сбоку коробки отверстия, не забывая соблюдать полярность. Если приходится подключать 220 В – лишние фазы откидывают и изолируют. Заведенные в полость коробки оголенные концы затягивают болтами и «оконечивают» посредством зажимов. При желании их можно и вовсе залудить и свернуть в кольцо.

Придерживаясь перечисленных выше основных рекомендаций, самостоятельное подключение электроприбора даже у начинающего мастера не вызовет особых сложностей.

Розетка и вилка для варочной панели

Розетка и вилка изготовлены из специального пластика, некоторые модели могут иметь крышку. Устанавливают розетку на расстоянии примерно 90 см от пола, слева или справа от поверхности.

Часто производители бытовой техники не включают в комплектацию розетку и вилку, поэтому их приходится покупать отдельно. Для этого нужно определить, к какому типу подключения относится варочная панель.Эта и другая информация о том, как подключить варочную панель к розетке указывается в руководстве по эксплуатации.

Электролиния для подключения панели должна быть выведена отдельно, а розетка выдерживать ток от 32 до 40 А. В тех домах, где предусмотрена не газовая, а электроплита, силовой кабель выведен изначально. Если ваше жилище не относится к такому типу, то данный провод должен включаться в проводку отдельно.

Устройства мощностью до 3,5 кВт можно подключать к стандартным 220 Вт (нагрузка 16 А).
Мощность свыше 3,6 кВт требует усиленной розетки на 32 А.
С 3-х фазной системой запитки в помещении для мощности до 3,5 кВт необходима розетка на 20 А.

Розетка и вилка для однофазного подсоединения

Параллельно с мощностью учитывают заземление, для дополнительных контактов вилки. У однофазной розетки их три, у 3-х фазной — пять. Некоторые производители изготавливают комплекты, в которые включены вилки и с тремя, и с пятью штырями.

Для кухонных панелей выпускают специальные трех или четырех контактные розетки. Конструктивно они сделаны так, чтобы было понятно, как подсоединить фазный и защитный провода.

Вилку выбирают из расчёта тока — до 40 А. Подсоединяя вилку к проводам, желательно учитывать полярность. Если в комплектации шел провод — это хорошо, но если его тем не оказалось, то покупают трехжильный ПВС. Сечение провода должно соответствовать мощности прибора.

Для монтажа следует разобрать корпус вилки и пропустить провод через отверстие. Жилы зачищаются и проводятся под винтовые разъемы вилки: фаза и ноль идут в крайние клеммы, а заземление в верхнюю. Винты хорошо затягиваются, прижимая жилы.

Вилка и розетка для трехфазной сети

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5–7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

Если вы проживаете в хрущевке, то устанавливать мощную варочную панель без монтажа новой электрической проводки, замены предохранительной арматуры и получения согласия у уполномоченных организаций запрещается. Это же касается и старых деревенских домов.

Установка варочной панели в столешницу своими руками, видео

Перед процессом подключения, необходимо провести подготовительные работы, среди которых: изучение паспортных данных бытовой техники, приготовление всего необходимого инструмента, выбор места для установки. Чтобы правильно выполнить установку, сначала необходимо узнать её размеры. Сделать это можно открыв инструкцию прибора. В большинстве случаев, там также подробно описаны схемы для соединения проводов

Важно обратить внимание на минимально допустимые отступы от края столешницы, которые также указаны в инструкции. Их рекомендуется выполнить несколько больше, ввиду того, что узкие края через время могут повредиться

С помощью электрического лобзика с мелкозубой пилочкой нужно аккуратно прорезать линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать. Полученные опилки можно будет собрать пылесосом.

Установка панели в столешницу

Модели, принцип работы которых основан на индукции, отличаются только поверхностью и принципом действия. На таких поверхностях, вместо конфорок, находится плоскость, которая нагревает посуду только в местах соприкосновения с поверхностью.

Установка индукционно поверхности

В сравнении с подключением варочной электропанели для кухни обычного типа, индукционные поверхности имеют ряд ограничений по месту установки:

Высота вентиляционных зазоров должна составлять примерно 6-10см;
Также имеются специальные требования к влажности и температуре вентиляционного зазора. Запрещается прокладывать под варочной панелью сантехнические коммуникации;
Материалы, которые находятся недалеко от панели, не должны совпадать по составу, с теми, которые нагреваются по причине индукционных процессов.

Индукционная панель

Уплотнение и герметизация

Все срезы необходимо обработать силиконовым герметиком, или же использовать нитролак. Благодаря этим действиям можно значительно увеличить срок эксплуатации столешницы и уберечь её от грязи и намокания. Также отлично подойдёт самоклеящийся уплотнитель, который наклеивается сверху, чтобы края варочной поверхности ложились на него. Чтобы защитить столешницу от перепадов температур, рекомендуется использовать алюминиевую ленту.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Схемы подключения варочных панелей

Производители варочных поверхностей выпускают модели, которые могут быть подключены к электросетям с разным количеством фаз. На территории России и постсоветском пространстве существует два стандарта: однофазная сеть на 220 В, редко − двухфазная на 220 В и трёхфазная на 380 В. Электропроводка в домах может иметь, в зависимости от количества фаз и годов постройки домов, различное количество проводов и цветов. Так, например:

Однофазная сеть на 220 В:два проводника одного цвета (обычно в домах старой постройки). «Фазу» или «ноль» придётся искать индикатором или тестером;в новых домах используют уже цветную проводку, где «фазу» (L) обозначают коричневым или красным проводом, «ноль» (N) – синим или голубым, а заземление (PE) – жёлто-зелёным. В старых зданиях проводка одного цвета, поэтому определять нейтраль придётся пробником.
Двухфазная сеть на 220 В. Встречается только в новостройках и то редко. «Фазы» обозначают чёрным и коричневым проводом, «ноль» – синим, а «землю» – жёлто-зелёным.
Трёхфазная сеть на 380 В. В этом случае «ноль» и «земля» имеют традиционную окраску, а «фазы» по одному стандарту – белый, чёрный, коричневый, по другому – жёлтый, красный и зелёный провод.

Из-за этих нюансов варочные поверхности обычно поставляются без сетевого шнура. Поэтому, кроме провода для выделенной электролинии, нужно будет купить кабель для подключения встраиваемой плиты к розетке.

Окраска изоляции проводов для трёхфазной сети

Как подключить электрическую плиту: схема для однофазной сети

В принципе, подключить варочную панель к бытовой электросети с напряжением 220 В несложно. На тыльной стороне плиты нужно снять крышку, которая крепится на защёлках или при помощи винтов. Сняв её, мы обнаружим клеммы для подключения сетевого кабеля (обычно 6 шт.).

Клеммная коробка на варочной панели

Клеммы №№ 1, 2 и 3 предназначены для фазового провода (L), №№ 4 и 5 – нейтраль (N), а заземляющая клемма (PE) обозначена специальным значком. Но как быть, если у выделенной электролинии 3 провода, а разъёмов для подключения 6 шт. Для таких случаев, как правило, в комплекте идут медные или латунные перемычки. Если их нет, то можно самостоятельно изготовить их из медного провода сечением 6 мм2. Устанавливаем перемычки, как указано на рисунке ниже, и присоединяем сетевой кабель.

Схема подключения варочной панели к однофазной сети 220 В

Как подключить электрическую варочную панель с двумя фазами

Двухфазные варочные поверхности редки, но и в этом случае нет никаких проблем с подключением. Просто точно следуем схеме подключения, приведённой ниже. Перед подачей напряжения на прибор необходимо ещё раз проверить, чтобы разводка в розетке или монтажной коробке совпадала с расключением проводов в вилке.

Схема двухфазного подключения варочной панелиЛатунная перемычка (обычно поставляется в комплекте с варочной панелью)

Как подключить самостоятельно электроплиту к трёхфазной сети

Трёхфазное питание в основном используется в загородных коттеджах, и для запитки варочной поверхности понадобится пятижильный кабель с сечением каждого проводника не менее 2,5 мм2. Подключение практически не отличается от предыдущих вариантов и выполняется следующим образом:

Фазные провода L1, L2 и L3 зажимаются в клеммах №№ 1, 2 и 3, соответственно.
Клеммы №№ 4 и 5 соединяются между собой медной или латунной перемычкой, и к одной из них подключается нулевой провод N.
К клемме № 6 подключается соответствующий провод заземления PE.

Если в сетевом и входном кабеле провода цветные, то при подключении просто соблюдаем их сочетание. В случае если дом старый и проводка одного цвета, то нужно быть внимательным и воспользоваться индикатором или тестером для определения фазных проводов.

Схема подключения варочной панели к трёхфазной сети

Схемы подключения варочной панели

Клеммная колодка варочной панели (Рис 2).

Технология подключения электроприбора зависит от типа предусмотренной в доме электросети. В постройках устаревшего образца это однофазные сети на 220 В, в современных домах – трехфазные аналоги на 380 В. Практически все современные модели варочных панелей могут подключаться как к однофазным, так и трехфазным сетям (Рис 2).

Перед тем, как подключить варочную поверхность к розетке, важно убедиться, что корпус будет заземлен. Многие электроприборы уже выпускаются с вмонтированными шинами

Задача мастера – просто соединить их проводом заземления.

Внимание!!! Перед началом любых работ с проводкой линию нужно обесточить.

Вариант с однофазной сетью

Чтобы правильно подключить варочную панель к розетке следует ориентироваться на цветовую маркировку. Если однофазная сеть имеет два проводника, изоляция которых окрашена в один цвет, фазу не составит труда определить, воспользовавшись отверткой, оборудованной светодиодом либо тестером. В трехпроводниковой сети изоляция жил чаще всего цветная: «фаза» — коричневый/красный, «ноль» — голубой/синий, «земля» — зелено-желтый.

У панели 6 выводов: 3 фазных «L1-L3», 2 нейтральных «N1-N2» и 1 заземления «РЕ». В однофазных сетях самый распространенный вариант выглядит следующим образом:

Фаза «L» — присоединяется одновременно на клеммы «L1-L3». Для этого между клеммами устанавливают входящие в комплектации к электроприбору две медные перемычки.
Фаза «N» — присоединяется к клеммам «N1-N2».
«РЕ» — защитный проводник присоединяется на клемму «РЕ».

Для получения доступа к клеммам необходимо открутить заднюю крышку электроприбора. Панель с выводами может возвышаться над поверхностью либо же быть заглубленной в нее. Жилы кабеля последовательно подключают к клеммам. Проверяют надежность фиксатора, исключая вероятность натяжения. Присоединив вилку, включают автоматический выключатель и проверяют, как работает каждая из конфорок в течение 3-5 минут.

Подключение к двухпроводниковой сети осуществляют одним из двух способов:

Посредством прокладки отдельного контура «земля».
Путем подключения без задействования «земляного» выхода.

Монтаж заземляющего контура актуален, если вы планируете сохранить гарантию производителя. Ведь в случае поломки оборудования даже вследствие заводского брака без наличия заземления она будет недействительна.

Схемы подключения варочной панели.

Тонкости подключения к трехфазной сети

При подключении оборудования 5-жильным проводом к трехфазной сети на 380 В задействование перемычки потребуется лишь на двух нейтральных проводах «N1-N2». Фазные провода непосредственно подключают к каждой фазе. Если работать приходится с проводом из 4-х жил, одну фазу на розетке просто не задействуют. Вывод, который ей соответствует в самой розетке, также не задействуют.

Определить тип жил поможет цвет оплетки:

«фаза» — зеленый/красный/желтый либо же коричневый/черный/белый;
«N» — синий или голубой;
«РЕ» — привычный зелено-желтый цвет.

Помимо визуального определения для надежности провода лучше «прозвонить» и подписать, повесив бирки.

Бывают ситуации, когда подключать приходится к двухфазной сети на 380 В. В этом случае работают по схеме, предполагающей объединение двух фаз и двух нейтралей. Поскольку мощность равномерно распределяется по обеим фазам, можно объединить их через наконечник или просто отодвинуть одну жилу в сторону и заизолировать ее. Все остальные жилы подключаются к контактам вилки, ориентируясь на полярность.

Если в момент подключения под рукой не оказалось перемычек, их можно сделать самостоятельно. Главное – использовать медный провод 6 мм2.

Для гибких многожильных проводов, чтобы обеспечить лучший контакт с зажимом, удобно применять наконечники вилочного исполнения или их изолированные кольцевые аналоги. Наконечники насаживают на оголенные концы жил пресс-клещами.

Как подключить варочную панель?⭐ Инструкция по подключению газовых, электрических и индукционных панелей

Самостоятельно подключить варочную панель можно, главное, соблюдать безопасность и действовать строго по инструкции. В этой статье поговорим о том, как правильно проводить подключение электрических, индукционных и газовых приборов. А также дадим полезные советы, особенно, когда всё-таки стоит обратиться в службу.

Оглавление

Какие особенности при подключении варочной панели к электросети?
Какой кабель для электроплиты подойдёт?
Какие схемы бывают у варочных панелей?
Как подключить варочную панель к однофазной, двухфазной и трёхфазной сети?
Особенности подключения электрической варочной панели
Особенности подключения индукционной варочной панели
Особенности подключения газовой варочной панели
Советы по выбору розетки для варочной панели
Полезные советы от мастера

Читайте также: Рейтинг лучших газовых варочных панелей

Чем отличается подключение варочной панели к электросети?

Особенности подключения варочной панели к электросети

Первое, о чём стоит упомянуть, по мощности варочная панель приравнивается к плите. Поэтому уже для её установки нужна самостоятельная линия. Вам нужно проложить новый кабель от щитка. Но не забыть про правила ПУЭ. Так, например, при сети с 1 фазой подойдёт кабель из меди 6 мм². Но если сеть трёхфазная, то нужен провод с сечением 2,5 мм².

Важно! Не рекомендуем к одной сети подключать много мощных приборов, возможна перегрузка и поломка.

На линию, проложенную для подключения варочной панели к сети, установите защитный автомат на 32 или 40А.

Остальные нюансы определяет сама техника. Вы можете купить как зависимую панель – монтируется в пре с духовкой, так и независимую, то есть её местоположение на кухне может быть любым. Если панель независимая, то она присоединяется через коробку и через неё же происходит разводка нагревательных зон.

Помните про интегрируемые плиты, в них стоит рапидный нагреватель. И электрическую разводку нужно делать для каждого элемента. И индукционные, их самостоятельно устанавливать сложно, возможно, понадобиться помощь опытного мастера.

Читайте также: Как выбрать варочную панель?

Какой кабель для электроплиты подойдёт?

Кабель для варочной панели

Правильно выбрать кабель важно, чтобы без ошибок подключить варочную панель к электросети. Есть две главные характеристики:

Жилы.
Размер.

Количество жил должно соответствовать количеству контактов на клемме прибора. Обычно, это 3 или 4 жилы. Выбирают 3, когда подключают к сети с 1 фазой и где около 200 Вт.

Если же у вас фазы 2 или даже 3, что равно 380 Вт, то действовать нужно иначе. Правильно будет подключить электрическую варочную панель по схеме, где есть 4 провода. Это поможет снизить напряжение и повысить эффективность работы.

Дальше определитесь с толщиной. Эта характеристика зависит от мощности. Как правило, выбирают 2 и 4 мм². И для приборов с маленькой мощностью не подойдут кабели 6 мм².

И посмотрите на тип и конструкцию. Они бывают мягкие и более жёсткие. Оба варианты подойдут.

Читайте также: Лучшие ионизаторы для воздуха

Важно! Вам ещё понадобится сетевой кабель. Он, как правило, не идёт с прибором, нужно покупать отдельно.

Самые популярные и надёжные:

NYM.
ВВГНГ.
ВВГНГ-LS.

И мастера советуют выбирать мягкие провода, они в меньшей степени нагреваются и гибкие, что делает легче процесс монтажа.

Читайте также: ТОП лучших электродуховок

Какие схемы бывают?

Схемы у варочных панелей

В России правильно подключать варочную панель по одному из стандартов:

Однофазная (220 Вт).
Трёхфазная (380 Вт).

Встречаются жилые площади, где сеть на 220 Вт с 2 фазами. Стоит в них разобраться, чтобы не допустить ошибок. А если вы сомневаетесь или остаются вопросы, то лучше вызвать мастера.

Однофазная чаще бывает в домах, которые строились порядком лет назад. Она бывает двухпроводная или трёхпроводная. И в 220 Вт. В двухпроводной все провода одинакового цвета. И понять фазы помогает пробник или тестер. А вот у трёхпроводных провода разного цвета:

Красный, коричневый – фаза.
Синий, голубой – ноль.
Жёлто-зелёный – земля.

Двухфазная в 220 Вт бывает нечасто. Обычно в новых домах. Фаза обозначается чёрным, ноль – синим, земля – жёлто-зелёным.

В трёхфазной электросети подключения варочной панели провода земли и ноля классического цвета. А фаза бывает жёлтой, красной или зелёной.

Читайте также: Лучшие газовые плиты Гефест

Как подключить варочную панель к однофазной, двухфазной и трёхфазной сети?

Больше всего нюансов, когда нужно подключить к сети в 220 Вт. И ещё становится всё больше не понятно, если число проводов не такое, как число кабелей. Например, такое часто бывает с производителем Hansa, где нужно 6 проводов.

Если у сети 3 линии, решение простое – перемычки. Их можно найти в наборе, купить отдельно или сделать самому.

Подключение варочной панели к однофазной сети

Процесс подсоединения к однофазной сети:

Прочитайте инструкцию.
Найдите крышку и откройте её.
Под крышкой найдите клеммы.
Если получается так, что клемм 6, а кабелей в 2 раза меньше, нужно стыковать контакты.
Для стыковки соедините 3 провода по фазам. Затем присоедините один нулевой кабель ко второму. Землю не берите. Итого, должно получиться 3 линии.

Если уже есть перемычки, то останется подсоединить провода к контактам прибора.

Важно! Сети с 1 фазой могут быть с 2 проводами. Тогда нужно купить контур для заземления, иначе варочная поверхность скоро сломается после подключения.

Читайте также: Что делать, если не работает духовка?

Двухфазные плиты редкие, иногда люди жалуются, что с ними возникают трудности. Но трудного здесь ничего нет. Если подключаете к сети из 3 фаз, то один кабель изолируйте.

Подключение варочной панели к трехфазной сети

Процесс подсоединения к трёхфазной сети:

Первое – подготовка кабеля, в котором 5 проводников и каждый 2,5 мм².
Затем проверьте, чтобы в сети не шёл ток. И тогда пользуйтесь перемычкой для 2 нулевых проводов.
Фазные провода подсоединяйте к каждой фазе по одному. Схемы из инструкции помогут разобраться детальнее. Цвет проводов зависит от стандарта.
Когда фазы 3, то ноль присоединяется сверху, а земля снизу. Фазные занимают середину. При подключении варочной панели к розетке сохраняйте ту же последовательность.

Читайте также: Рейтинг лучших вытяжек для кухни

Особенности подключения электрической варочной панели

Подключение электрической варочной панели

Приборы, работающие от сети, сопровождаются заземлением. При этом не имеет значения, какое количество фаз берётся.

Преимущество в том, что при самостоятельной работе хватит минимальных знаний в электрике. Но если у вас нет и таких, лучше обратиться к специалисту!

Важно учитывать особенности панели, внимательно следовать приложенной инструкции, как правило, все нужные детали есть в комплекте. И соблюдать правила техники безопасности. Для начала выключите электропитание на щитке. Работайте аккуратно и проверяйте результат.

Обычно, современная техника подключается с помощью кабеля с 4 жилами.

Читайте также: Рейтинг лучших микроволновых печей

Особенности подключения индукционной варочной панели

Для начала нужно проложить ещё одну линию. А затем установить подрозетник, при этом безошибочно рассчитать высоту.

Важно! От пола до плиты не должно быть больше 90 см.

Дальше для подключения индукционной варочной панели к электросети проведите кабель к щитку. Подсоедините к выключателю. И не забудьте про заземление.

Когда с монтажом подрозетника закончили, зачистите концы кабеля. И присоедините их к клеммам. Дальше монтируйте розетку, вилка подключается к варочной панели по аналогии.

Важно! Соблюдение парности кабелей обязательно.

В конце 3 линии соединяют, как и нулевые провода. И можете закрывать коробку, чтобы посмотреть, включается ли плита.

Читайте также: Лучшие ионизаторы воздуха этого года

Особенности подключения газовой варочной панели

Газ – это опасное вещество, работайте с ним максимально осторожно, соблюдайте безопасность. Если у вас нет опыта, то лучше пригласить мастера. Также обязательно приглашать газовую службу для выдачи заключения.

Для подключения варочной панели к газу нужно иметь не только технику, но диэлектрическую вставку, шланг, льняную нить. Остальной крепёж, как правило, есть в комплекте.

Из инструментов понадобятся газовый ключ, отвёртка, плоскогубцы. Но если трубу нужно резать, то самостоятельно это делать нельзя! Обращайтесь в службу.

Для подключения встроенной варочной панели вырежьте отверстие в столе. И так как в новом приборе, обычно, есть электроподжиг необходимо установить отдельную розетку.

Для подключения (3,5 кВт) нужны:

Кабель с 3 жилами (2,5 мм).
Розетка (16А).
Отдельное УЗО.
Кабель 3*2,5 мм.
Вилка.

Чтобы правильно подключить газовую варочную панель, нужен переходник (не больше 2 м). Иногда пользователи выбирают больше 2 м, чем нарушают правила! Мастера рекомендуют выбирать сильфонные шланги, их можно использовать дольше. Диэлектрическая вставка нужна для установки на трубе впереди крана и предохранения.

Читайте также: Лучшие вентиляторы для дома

Если муфта уже стоит, дальше план монтажа такой:

Подсоединить шланг с газом к диэлектрику либо трубе. Чтобы было плотно, используйте лён.
Внизу панели найдите трубу и в неё вкрутите шланг.

Напоминаем, что все работы нужно согласовать с Горгазом или Облгазом.

В конце подключения газовой варочной поверхности проверьте, нет ли утечки газа. Для этого обработайте стыки мыльным раствором. Если пузырей нет – вы сделали всё правильно.

Советы по выбору розетки для варочной панели

Выбирайте силовые розетки. Их изготавливаются из прочной пластмассы, выдерживающей силу тока больше, чем 10А.
В продаже есть розетки на одну фазу (220 Вт) и на две фазы (380 Вт) – не перепутайте.
Если нужно, то можно купить колодку и коробку. Во время монтажа зачистите концы провода, сверните в кольца, куда проденете винты с пластинами.

Читайте также: Лучшие вертикальные пылесосы

Полезные советы от мастера

Полезные советы по подключению варочной панели

Проводите монтаж с герметиком для стыков.
Розетка должна выдерживать мощность прибора. Иначе его работа будет подвергать вас опасности.
Выбирайте розетку из проверенных материалов, не экономьте на этом.
Чаще чистите панель, чтобы продлить ей жизнь и предотвратить поломку.
Для подключения проводите отдельную линию.
А для проверки соединения пользуйтесь мультиметром.
При самостоятельном подключении лучше не экспериментировать и не ставить приборы от разных производителей в пару.

4 и 5 проводов, с розеткой и без нее

Варочная поверхность — компактный аналог стационарной плиты. Панель не испортит ни одно интерьерное решение, потому что не выделяется, врезается в столешницу гарнитура подобно мойке. Особенность индуктивной стеклокерамической поверхности в том, что сама она не нагревается, а передаёт тепло непосредственно посуде.

Содержание

Подготовительный этап установки панели
Материалы для монтажа электрических панелей
Схема электропитания индуктивной поверхности
Подключение линии в распределительном щитке
Узел соединения проводки в подрозетнике
Подключение варочной панели к электросети
Типовые схемы электроприборов известных марок

Подготовительный этап установки панели

Перед монтажом варочной панели нужно установить подходящую по мощности розетку

Идею установки варочной поверхности конструктивно рассматривать на этапе проектирования разводки электроснабжения. Это позволяет подобрать соответствующую по мощности модель, провода, проштробить отдельный канал под кабель, установить нужную розетку. Покупке предшествует анализ проводки в доме или квартире. Кухонная электропанель на месте старой плиты создаст череду трудностей. Проводка в доме или квартире выдерживает свою максимально допустимую величину мощности одновременно включённых приборов. У малометражек типа «хрущёвка» — это 5,5 кВт. Выбор электроприборов может быть ограничен линейкой малой мощности.

Программа индуктивного оборудования в состоянии самостоятельно урезать нагрев части конфорок. Приготовление пищи станет затяжным, панель лишится главного козыря — скорости нагрева. Если нет уверенности в стабильности сети электроснабжения, избегайте плит с сенсорным управлением. В условиях пониженного или прыгающего напряжения они поведут себя капризно.

При отсутствии базовых умений в электромонтаже доверьте подключение профессионалам. Несоблюдение чётких инструкций и правил безопасности повлечёт разрушительные последствия.

Материалы для монтажа электрических панелей

Согласно СП 31-110-2003 под питание электрических плит организовывается индивидуальная силовая линия электропроводки. Нельзя запитывать ветвь от кухонной распределительной коробки или другой розетки. Запрещено пользоваться удлинителями и сетевыми разветвителями.

Мощность до 3,5 кВт позволяет использовать привычную евророзетку на 16 А. Среднее потребление для современных функциональных моделей варочных поверхностей 7–8 кВт. В таком случае без силового разъёма на 40 А не обойтись. Правила подключения электроприборов определяют расположение розетки: не выше 90 см от пола, ниже духового шкафа или в стороне от него. Снизу остается отступ на случай затопления.

Штепсельное соединение для тока 40 А габаритной — 5–7 см. Зазор между стеной и кухонным гарнитуром выйдет неудобным. Альтернатива — снять заднюю стенку тумбы или выпилить в ней отверстие. Варочная поверхность подключается к силовой вилке проводом ПВС или его аналогом, который входит в комплектацию прибора.

Контакты питающей проводки и проводов панели соединяются напрямую при помощи ГМЛ гильз или монтажной коробки. Такое соединение осложняет влажную уборку поверхности. Чтобы обесточить плиту, нужно каждый раз выключать автомат защиты в распределительном щитке.

Выбор кабеля рассчитывается по формуле, исходя из потребляемой прибором мощности. При недостаточной толщине проводника будет срабатывать автоматический отключатель, иначе сама проводка сгорит или спровоцирует повреждение техники. Материал проводника — медь. Подходящие виды кабеля имеют маркировку ВВГнг–Ls или NYM. Сечение жил можно высчитать самостоятельно с обращением к таблице ПУЭ. 3*6 мм2 — универсальный вариант, если ещё не принято решение в пользу конкретной модели.

Зачищенные от изоляции концы проводника оформляются в монолитные штифты прессованием наконечниками НШВ. Ответвление цепи защищено устройством УЗО или дифавтоматом.

Схема электропитания индуктивной поверхности

Подключение линии в распределительном щитке

Однофазная сеть предполагает использование двухполюсного защитного устройства, трёхфазная — автомата с четырьмя полюсами. Показатель тока утечки обычно составляет 30–40 А, но для энергопотребителей мощностью выше 7,2 кВт — 25 А безопаснее.

Выходы кабеля в обмотке коричневого, чёрного и белого цвета — фазы, которые подходят к автомату снизу на болты с маркировками 1, 2, 3. Ноль в голубой изоляции закреплён на N. Жёлто-зелёный защитный проводник отводят к шине заземления.

Узел соединения проводки в подрозетнике

Силовая пара — разъёмное соединение. Розетка для индукционной плиты имеет обычно 3 штыря. Для подсоединения кабеля её необходимо разобрать, зачистить жилы ПВС кабеля от изоляции. Фаза и ноль фиксируется на боковых контактах, руководствуясь маркировкой. Если провод плиты имеет 4 или 5 выходов, одну или две пары соединяют опрессовкой под общий наконечник. Скручивать можно чёрный провод с коричневым, а серый с голубым. Приём не совсем безопасный, потому что провод заземления оказывается в два раза меньше толщины рабочих проводников, что противоречит нормам. Как вариант, лишние концы изолируются и отводятся. Электроприбор при этом может давать сбои управления, а поля обогрева будут включаться не все.

Вместо штепсельного соединения применяют блок с двумя рядами клемм — коннектор. Габариты монтажной коробки 100*100*50 мм. Пары винтов сверху вниз или слева направо фиксируют входящие и исходящие фазы, ноль и заземление. Недостаток таких устройств в том, что они не всегда выдерживают заданную мощность. Для трёхфазных соединений достаточно пружинного конвектора (пропуск тока до 24 А), для однофазных — необходим винтовой (36 А). Приоритетом использования обладает модель КлК–5С.

Жилы проводки объединяются с проводами потребителя при помощи гильз. Диаметр трубчатых изделий из электротехнической меди подбирается по сечению кабеля. Если толщина проводников на концах гильзы отличается, более тонкий уплотняют дополнительным проводом. Края гильзы зажимаются пресс клещами (пассатижи не подходят для данной задачи), обматывают изолентой или заплавляют термоусадочной трубкой. Соединённые линии аккуратно укладывают в подрозетник. Способ требует от исполнителя опыта и наличия специального инструмента.

Подключение варочной панели к электросети

В нижней части корпуса варочной панели выходят контакты: выпущены провода или оформлен блок с клеммами (3–6 штук). В комплектацию входят металлические перемычки. При подключении к трёхфазной линии задействованы все клеммы. Такой вариант используют редко, чаще берут две фазы для удобства распределения по конфоркам. Две области среднего нагрева будут на одной фазе, а сильная и слабая — на второй. Третий провод изолируют и отводят.

Свободные клеммы с задействованной объединяются в однофазном подключении параллельно пластинчатыми переходниками.

Типовые схемы электроприборов известных марок

Как подключить варочную поверхность к электричеству правильно, подскажет инструкция производителя. Модели разного производства устройством клеммника отличаются незначительно.

Марка Bosch подряд расположила пять контактов: 3 на все фазы трёхфазной сети и 2 на ноль. Соединение под заземление обособлено и используется при всех видах подключения. В однофазном и двухфазном соединении между 1, 2, 3 или 1, 2 ставятся металлические перемычки, жила крепится к 3 или 2, 3 соответственно. Перемычка используется между 4, 5. Рабочий ноль крепится к 5.

Hansa поместили слева выходы на фазы 1, 2, 3 — в подключении к сети меньшей фазности используются перемычки, но жилы закрепляются к 1 или 1, 2 клеммам. Справа контакт для ноля (4) и для заземления.

У Electrolux 4 или 5 болтов размещены в ряд. Сверху 3 фазных или 2 и свободная ячейка, ниже нейтраль и земля.

Практичный кухонный помощник превратится в источник опасности при нарушении технологии монтажа. Подключение варочной панели к домашней электросети самостоятельно можно облегчить правильным выбором модели согласно параметрам существующей сети и подготовкой проводки заранее. Знание норм и внимательное изучение инструкции производителя обеспечит безопасность.

Как подключить электрическую плиту самостоятельно

Как правило, процесс подключения печи к сети достаточно прост и ограничивается включением в розетку. Однако немалое количество покупателей предпочитает покупать вместо полного комплекта только рабочую часть – варочную поверхность. Его подключение к электросети несколько сложнее. Не знаете, как подключить электрическую плиту самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких компаний, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которую можно встроить даже в столешницу. Ознакомившись с ценами и форумами, которые предлагают мастера на свои услуги по подключению устройств, вы поймете, что сделать подключение самостоятельно будет гораздо дешевле.

Теоретическая часть.
Срочные рекомендации
Индукционные плиты

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления мощностью от 25 до 32 А. Что касается проводов, то они должны быть медными, трехжильными, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей. Говоря о розетках, которые предназначены для подключения варочных поверхностей, их классифицируют следующим образом:

трехконтактный;
четырехконтактный.

Руководство по установке

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается. Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у плиты 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что плите требуется перемычка между фазами на клеммной колодке для подключения к трехжильному кабелю.

Итак, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (он должен быть черным, коричневым, белый). Что касается заземляющих проводников и земли, то они остаются целыми.

Полученный шнур нуждается в изоляции. Если провода от стены имеют одинаковую цветовую маркировку, то с помощью мультиметра определите, где ноль и фаза.

Важно! Разберите розетку, в которую вы собираетесь подключить электроплиту, и внимательно проверьте, так как в некоторых случаях происходит несоответствие между контактами и проводами плитки, в результате чего после подключения может случиться так, что свечи зажигания либо начнут греметь, таять.

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Срочные рекомендации

Учтите следующие советы по подключению вашей техники своими руками:

Перед подключением электроплиты необходимо установить УЗО и автомат.
Корпус должен быть заземлен, но не на проводник от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, уже имеющие защитную шину для заземления, которую нужно только подключить к заземляющим проводам квартирной проводки.

Плиты индукционные

Индукционная панель или духовка, об установке которых мы уже писали, можно подключить почти по аналогии с варочной электропанелью. Убедитесь в отсутствии принципиальной разницы, прочитав советы ниже, где речь пойдет о подключении плиты.

Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
Затем откройте панель доступа. Для этого на задней части электроплиты нужно найти прямоугольник, скрытый металлической пластиной. С помощью отвертки открутите его.
Сняв металлическую пластину, найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур должен удерживаться на месте с помощью зажимов. Это необходимо сделать, чтобы электрический провод не выпадал. Затем пропустите шнур через кабельный зажим. Подождите, затягивая винты.
Если хотим подключить духовку устаревшего образца, то там находим 3 провода. В последних моделях их должно быть 4: 2 — фаза, 1 — нейтраль, 1 — земля. Их расположение таково: в центре – нейтральная точка, по двум ее сторонам – фазные провода, под ней – точка заземления. Перед соединением проводов между собой убедитесь в наличии медной полоски, которая обычно соединяет заземляющие провода с нейтральными. Увидев, просто устраните его. Фазы необходимо соединить перемычкой, как мы сказали выше в инструкции по подключению электроплиты.
Необходимым процессом при подключении к варочной электропанели является соединение шнуров. Из них черный и красный – это фазные провода, зеленый – заземление, а синий – нейтраль. Перед подключением проводов открутите места соединения и вместо них подключите провод. Сначала подключите кабель зеленого цвета, затем синего, затем уже оставшегося (красного или коричневого от перемычки).
Затем убедитесь, что шнур натянут. Не желательно, чтобы он был перетянут или болтался.
Отличие электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, прочно ли выполнено соединение, иначе оно может не выдержать автомат, и вам придется ремонтировать не только устройство, но и всю проводку. Также следует отметить, что установку электроплиты можно производить без вилки, напрямую в сеть. Для этого проведите отдельную линию от распределительной коробки.

Понятная инструкция по установке модели Electrolux

В этой статье мы наглядно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Читайте также:

Набор инструментов для электрика
Как сделать заземление в квартире
Почему срабатывает автоматический выключатель

Инструкция по установке

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Понятная инструкция по подключению модели Electrolux

Опубликовано: 14.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Умные варочные панели с Home Connect

Какой ты повар? Вы расслаблены или ваша кухня работает быстро и бешено?

Каким бы ни был ваш стиль приготовления пищи, умная плита с функцией Home Connect окажет вам необходимую поддержку. Готовите ли вы званый обед для друзей или быстро перекусываете для себя, он будет регулировать температуру ваших конфорок, позволяя вам полностью сосредоточиться на ингредиентах и вкусе — без необходимости постоянно заглядывать в свои кастрюли и сковородки.

Как Home Connect работает с умной плитой

Варочные панели Home Connect от Bosch и других производителей бытовой техники помогают сделать процесс приготовления пищи простым и эффективным. Это обеспечивается встроенными датчиками, которые постоянно измеряют и регулируют температуру. Кроме того, потребление энергии во время приготовления пищи снижается и оптимизируется. Это не только сэкономит ваше время, но и повысит качество ваших блюд.

Будь то вечер с друзьями или романтический ужин при свечах, приложение Home Connect вдохновит вас на любой кулинарный опыт. Затем вы можете отправить настройки для приготовления вашего застолья прямо на плиту через Wi-Fi, и плита начнет нагревать ваши кастрюли и сковородки.

Чего ты ждешь? Взгляните на возможности, которые может предложить печь Home Connect.

Испытайте умные устройства, не владея ими

Вы когда-нибудь задумывались о том, что делает Home Connect таким умным? Ну, есть блестящий способ узнать это для себя. Функция Demo Appliance в приложении Home Connect позволяет вам открыть для себя все функции интеллектуального устройства без необходимости его владения. Просто загрузите приложение и добавьте демонстрационный прибор из одной из категорий, например, посудомоечную машину, и испытайте функции Home Connect на собственном опыте.

Готовить с Home Connect — безопасно и просто

Как на самом деле работает умная варочная панель? Варочные панели с функцией Home Connect имеют интеллектуальную функцию регулирования температуры, которая регулирует температуру в соответствии с вашим рецептом и поддерживает постоянный нагрев. Это предотвращает пригорание и переваривание.

С помощью приложения Home Connect вы получаете полный обзор и полный контроль над функциями вашей умной плиты, включая отдельные зоны приготовления.

Проверить статус – в любом месте, в любое время

Хотите знать, действительно ли вы выключили плиту? Проверить состояние своих варочных панелей очень просто, когда вы находитесь вне дома, так что вы всегда можете перестраховаться.

И о безопасности: варочные панели оснащены замком для защиты от детей, поэтому вы можете расслабиться, не беспокоясь о том, как дети бегают по дому. Вы также можете увидеть, включена ли блокировка для безопасности детей, когда вас нет дома. Если это не так, просто нажмите в приложении Home Connect, чтобы активировать функцию.

Индивидуальное и разнообразное: коллекция рецептов Home Connect

Приложение Home Connect содержит книгу рецептов с множеством вкусных идей, а умные приборы от Neff помогут вам их приготовить. Будь то салат из спаржи в мае или сытные овощи, запеченные в духовке в январе, к вдохновляющим рецептам постоянно добавляются новые сезонные блюда.

Приложение Home Connect адаптируется к вашим потребностям. Просто укажите ингредиенты, которые уже есть у вас дома, и вы получите подходящие рецепты.

Вкусная еда действительно может быть такой простой: прямо из приложения на плиту

Один из множества доступных рецептов привлек ваше внимание? Если это так, вы можете отправить время приготовления и настройки температуры прямо из приложения на плиту или духовку — и ваше кулинарное удовольствие может начаться!

Ваши гости действительно наслаждались едой? Затем просто сохраните его в избранном в приложении Home Connect, и в следующий раз его будет очень легко найти.

Советы и рекомендации для начинающих шеф-поваров

Независимо от того, пытаетесь ли вы составить сложное меню или готовите более простые блюда, которые никогда раньше не готовили, техника Neff и приложение Home Connect идеально вам помогут. ваши планы.

Чтобы идеально приготовить идеальное блюдо, просто следуйте пошаговым инструкциям. Откройте для себя множество советов о травах, специях и других ингредиентах, которые вы можете использовать для улучшения своих блюд в приложении.

Наши бренды, ваши возможности

Больше идей для умной кухни

«С приложением Home Connect приготовление пищи становится интуитивно понятным, поэтому я могу сосредоточиться на вкусе».

Интеллектуальное приготовление пищи с помощью приложения Home Connect

Кастрюля, сковорода или вок — плита станет вашим наставником в приготовлении пищи. Простым щелчком мыши в приложении Home Connect вы можете отправить настройки и температуру для приготовления еды прямо на варочную панель. Вы также найдете рецепты на любой случай и вкус вместе с пошаговыми инструкциями.

Вы можете использовать приложение для управления умной плитой со смартфона или стола. Приложение содержит множество советов по максимально эффективному использованию вашей плиты. Это дает вам полный контроль над всеми настройками, включая блокировку от детей.

Он прост в использовании, и ваша панель управления разработана таким образом, чтобы быть простым.

Воспользуйтесь демонстрационными приборами прямо сейчас, чтобы увидеть, как вы можете управлять приборами с помощью приложения Home Connect, даже если вы еще не подключили прибор к Home Connect.

Откройте для себя приложение Home Connect и протестируйте демонстрационные устройства.

Узнать больше о приложении Home Connect

Узнать больше

Как подключить варочную панель и духовой шкаф к одной розетке: схема

Содержание статьи:

Варианты плиты и выбор розетки
В чем разница между независимой печью и зависимой
Подключение оборудования

В многоквартирных домах, особенно в старых домах, кухня имеет один электрический кабель. Он предназначен для подключения электрической плиты. Но современное оборудование развивается, и на смену обычной печи пришла более совершенная и мощная техника, требующая большей нагрузки. Большой популярностью пользуются зависимые и независимые духовки и варочные панели. В этом случае нужно подключить варочную поверхность и духовку к одной розетке. Подключение необходимо проводить с учетом всех нюансов и при соблюдении техники безопасности.

Варианты конфорок и выбор розеток

Схема розеток духовки и плиты

Современные духовки и варочные панели относятся к мощным бытовым приборам. Для работы им требуется мощность от до 10 кВт. Для подключения такой техники нужно подобрать правильную розетку и кабель подходящего сечения. Бытовая техника до 3,5 кВт оснащена собственной розеткой на 16 А и рассчитана на 220 В.

Для варочной панели необходимо самостоятельно подобрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт необходимо подключать через розетку на 32 А.

Розетки накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности из-за их защиты от пыли и воды. Внутренние розетки монтируются в самой стене и используются в панельных и кирпичных домах.

По назначению и конструктивным особенностям розетки бывают:

для однофазных сетей 220В;
для трехфазных сетей 380В;
с отдельным контактом для заземления или без него;
с фиксацией, кнопочной или резьбовой, с накидной гайкой;
со встроенными устройствами – УЗО, реле отключения, таймер;
со шторками, закрывающими выход розетки.

Основные критерии выбора печных розеток:

Сила тока. Нужно заранее знать максимальную нагрузку от бытовых приборов, которые будут подключены к розетке. Исходя из этого значения, выбирается электрическая розетка.
Фаза – 220 В или 380 В. В квартирах сети однофазные, в загородных домах – трехфазные.
Степень защиты от влаги и пыли. Записывается как IPxx, где первая цифра — уровень защиты от пыли, вторая — защита от влаги. Кухня – помещение с повышенным уровнем влажности, для нее минимальный показатель – IP24.

В квартире электропроводка со своими параметрами, из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах постройки до 2001 года применялась алюминиевая проводка. Новые дома или здания, прошедшие капитальный ремонт с заменой электропроводки, оснащаются более безопасными и стабильными медными проводами.

Сечение кабеля варочной панели и духовки

Сечение кабеля выбирается с учетом нагрузки. Узнать это можно по специальным таблицам, где показана зависимость диаметра провода от подключаемой нагрузки. Расчет производится по ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой проводки. Для алюминиевого провода того же сечения эти значения составят 5,7 кВт для скрытой и 8,5 кВт для открытой проводки. По медному кабелю сечением 4 кв.мм возможна подача максимальной мощности до 5,9кВт со скрытой проводкой и до 9 кВт с открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7 кВт соответственно.

Кабель должен быть с двойной изоляцией, из негорючего и водонепроницаемого материала. Провода марки ВВГ рекомендуется брать с тремя или пятью жилами (в зависимости от количества фаз).

Подбор средств защиты

На мощные бытовые приборы должны быть установлены средства защиты. К ним относятся автоматические выключатели и УЗО. Автоматический выключатель на 32 А нужен для духовки и варочной панели мощностью до 5,9кВт. Точно так же выбирается ток автомата по таблице с учетом общей нагрузки.

При выборе автомата нужно брать ближайшее значение, которое немного выше расчетного тока. Невозможно переоценить значения. В этом случае возрастает риск пропуска лишнего груза, что может привести к выходу из строя оборудования или возгоранию.

Чем отличается независимая печь от зависимой

Духовки можно разделить на 2 группы – зависимые и независимые. Они отличаются конструкцией и способом подключения к электричеству.

Зависимые модели устанавливаются в ниши специальной мебели. Духовка и варочная панель устанавливаются друг на друга. У них единая система подключения к электричеству и общий способ управления. Вы не можете использовать их отдельно друг от друга. Такие устройства широко представлены на рынке бытовой техники.

Независимые устройства постепенно вытесняют зависимые. Их отличает удобство, простота установки и использования. Духовка и варочная панель не связаны друг с другом, ими можно управлять отдельно. У них нет общих проводов, что облегчает процесс подключения. Способ управления каждым устройством может быть разным — сенсорный, клавиатура, пульт.

Подключение оборудования

Этапы подключения оборудования

Алгоритм подключения варочной панели и духовки к одной розетке:

Подбор необходимых материалов (розетки, кабели, профессиональный инструмент).
Выбор оптимальной схемы подключения.
Установка в щите отдельного выключателя на плиту и прокладка от него отдельного кабеля.
Установка розетки и крепление вилки с кабелем.

Для установки варочной панели потребуются следующие инструменты:

дрель;
;
;
;
;
;
кв.м.;
.

Установка осуществляется в 3 этапа:

Измерение размера плиты. По замеренным данным нужно создать шаблон на картоне, который затем переносится на поверхность шкафа.
Для установки плиты необходимо отрезать отмеченную часть. Делается это с помощью электролобзика по намеченному контуру.
Завершающий этап – установка и крепление плиты. В проделанное отверстие помещается варочная поверхность. Стыки следует заделать герметиком.

Согласно действующим требованиям СНиП плита может быть подключена только через отдельный силовой кабель. На нем запрещается устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах имеются трехфазные электрические сети 380 В. Это необходимо учитывать при подключении.

Для равномерного распределения нагрузки на сеть можно реализовать схему с двумя фазами, нулем и землей. При подключении важно не перепутать жилы. На счетчиках, автоматах и других устройствах делается буквенно-цифровая маркировка. Буквы 1L, 2L, 3L – фазы, N – ноль. Земля обозначается соответствующим значком или буквами PE. Ядра обычно отмечены цветами. Желто-зеленый провод всегда указывает на землю (желтый с зеленой полосой). Синяя или синяя отметка ноль. Фаза может быть окрашена в любой другой цвет.

Панель должна быть подключена к кабелю через специальную коробку клеммников или через электрическую розетку. Первый метод часто используется профессиональными электриками. Он надежен, но неудобен в эксплуатации. При необходимости демонтировать панель придется отсоединять провода в клеммной коробке, а затем снова подключать их. Использование вилки и розетки упростит процедуру.

Кабель можно подключить к вилке и розетке несколькими способами. Первый способ – жила зачищается от изоляционного покрытия на 5 мм и фиксируется шурупом. Второй способ более безопасный и долговечный. Подсоединяемый проводник зачищается от защитного слоя примерно на 1,5 см, загибается в виде кольца вокруг крепежных винтов и зажимается. Безопасность достигается за счет увеличения площади контакта.

Провод может состоять из множества тонких жилок. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется обрабатывать их паяльником.

Клеммная колодка или розетка должны быть установлены рядом с печью. Место установки должно быть доступным, чтобы пользователь мог добраться до него в случае необходимости.

Монтаж керамической варочной панели и одиночной духовки – электрическое подключение

После изменения планов я теперь надеюсь установить новую одинарную печь Neff (2,9кВт) и керамической варочной панели Baumatic (6 кВт) (в инструкции указан кабель 4 мм) для замены моей отдельно стоящей плиты с двойным духовым шкафом и керамической варочной панелью — для установки в том же положении. Цепь находится на 30-амперном предохранителе и имеет панель плиты, которая питается кабелем 6 мм. Это, в свою очередь, ведет к точке подключения за самой плитой, которая выглядит как разъем с двумя кабелями. Кабель от панели плиты до точки подключения – кабель 6 мм. Можно ли внести это изменение или требуются другие изменения? Я был бы признателен за любой совет, чтобы я мог рассмотреть общие финансовые последствия.

4 ответа от электриков MyBuilder

Лучший ответ

Служба электробезопасности

Scarning • На сайте с 17 окт. 2011 • 696 рабочие места, 100% положительный обратная связь

С учетом разнесения цепь должна быть в порядке. В идеале вы должны использовать двойную выходную пластину, так как это делает соединения намного проще;

http://www.alertelectrical.com/prod/1022/click-45a-easyfit-dual-appliance-outlet-plate-prw217

2014-01-26T12:25:02+00:00

Ответ получен 26 января 2014 г.

Кевин Кэссиди строительные подрядчики

Аккрингтон • Участник с 16 декабря 2010 г. • 45 рабочие места, 100% положительный отзыв

Все ссылки взяты из IET (инженерно-технологического института) в руководстве по сайту BS7671:2008(2011). Каковы правила электропроводки IET 17-го издания, включающие поправку №. 1.
Следующее утверждение дословно скопировано из руководства по сайту.

Приложение H раздел h5 на стр. 176

Номинальная мощность цепи определяется оценкой потребляемой мощности кухонного прибора (приборов) и розетки блока управления плитой, если таковая имеется, в соответствии с таблицей A1 приложения A Цепь на 30 или 32 А обычно подходит для бытовых или аналогичных плит мощностью до 15 кВт.

Теперь для тех, кто знает лучше, я должен объяснить, как это работает.

Приложение A, таблица A1 на стр. 110
Бытовой прибор для приготовления пищи
Первые 10 А номинального тока плюс 30 % остатка номинального тока плюс 5 А, если розетка встроена в блок управления.

Пример @ 15 кВт
15000Вт разделить на 230В равно 65,2А минус 10А равно 55,2А умножить на 30% равно 16,5А
Я знаю, что это очень затянуто, но это избавляет вас от путаницы, когда другие говорят, что это неправильно.

Таким образом, защищенный 6-миллиметровый двойной кабель + заземление на 32 А с использованием разрешенного разнесения подойдет для кухонных приборов мощностью до 15 кВт, если только теплоизоляция не превышает 100 мм, например, в потолке, или иным образом не указано производителями приборов.
Я знаю, что это очень затянуто, но это должно все объяснить полностью. Надеюсь, это поможет, Кевин.

2014-01-25T20:25:01+00:00

Ответ получен 25 января 2014 г.

Электрик

Middlesex • На сайте с 15 января 2014 г. • 2 рабочие места, 100% положительный отзыв

С новой духовкой и варочной панелью вам потребуется около 9 кВт электроэнергии, что примерно
38-39 Ампер. Но это в том случае, если вы включите духовку и все 4 элемента керамической варочной панели одновременно.
Допустимая нагрузка по току медного кабеля сечением 6 мм² составляет 34 А (см. метод A).
С предохранителем на 30А это должно быть нормально по смыслу конструкции и допустимо разнообразие, так как редко когда вы будете использовать духовку и все 4 элемента варочной панели одновременно.

2014-01-24T09:50:01+00:00

Ответ получен 24 января 2014 г.

Гарет Рэндалл

Farnham • На сайте с 7 августа 2012 г. • 4 рабочие места, 100% положительный отзыв

Здравствуйте,

Мощность вашей новой одинарной духовки составляет 2,9 кВт, что составляет 12,6 А.
Ваша новая керамическая духовка имеет мощность 6 кВт, что составляет 27 ампер.

Таким образом, общая сумма ампер больше, чем у вашей существующей цепи на 30 А.

В зависимости от расположения вашего потребительского блока и длины существующего 6-мм кабеля, может быть достаточно короткой длины, чтобы вы могли модернизировать MCB до 40 А, что может вместить оба устройства (на разных разъединителях). Для этого потребуется тест R2 (для определения общей длины кабеля), метод установки (информация), тип MCB, который будет защищать цепь, а затем расчет кабеля.

Если это невозможно сделать, как описано выше, я бы подключил варочную панель к источнику питания 6 мм, а затем установил бы новый радиальный контур питания на 16 А к единственной духовке. Теоретически вы можете запустить свою духовку от кольцевой сети (розетки), хотя это не очень хорошая практика! нужно только это, и вы включаете чайник/посудомоечная или стиральная машина, и щелкает выключатель (перегрузка)

Что касается стоимости, я оставлю это вашему местному электрику 😉

Надеюсь, это поможет

Гарет Рэндалл

2014-01-24T09:50:01+00:00

Ответ получен 24 января 2014 г.

Электропроводка новой керамической плиты | Форумы DIYnot

Мерлин5

9 июля 2020 г.

Согласно инструкции я вкрутил пару перемычек, соединяющих два нейтральных и два активных отверстия. Я считаю, что я сделал это правильно? Но должен ли я вводить провода в те же отверстия, что и перемычки, и если да, то под или над перемычками?

Кроме того, черная клеммная коробка на новой варочной панели отличается от старой, она находится спереди, а не сзади, что делает ее немного неудобной. Так что я надеюсь, что кабель питания дотянется до него, но это может быть натянуто.

Спасибо, Энди. Проблема, с которой я столкнулся сейчас, заключается в том, что гибкий кабель питания не совсем достигает клемм варочной панели, как это обычно делается на рабочей поверхности и через отверстие, но он достигает снизу, когда варочная панель находится в отверстии. Но мне слишком сложно его подключить и вставить перемычки из-под столешницы. Как вы понимаете ссылки идут внизу? я предполагал
У меня они правильные по схеме?

Да, извини, Энди, я неправильно понял фразу «Звенья идут снизу», я думал, ты имеешь в виду, что они оба должны идти к нижним клеммам, но ты имел в виду под проводами.
У меня нет квадратной розетки, и, к сожалению, это не в моих силах.

EFLНаглость, я до сих пор не могу до него дотянуться, а варочная панель находится в очень опасном положении, например, когда она стоит на своем конце на выступе столешницы толщиной менее 2 дюймов рядом с отверстием для варочной панели.

И еще одно. Когда он подключен, толстый серый гибкий кабель будет проходить вдоль задней части к передней части нижней части варочной панели, и я думаю, что он будет немного провисать. Как лучше всего закрепить кабель заподлицо с варочной панелью, чтобы мой верхний ящик для столовых приборов не касался его, когда я его открываю?

Кстати, на том изображении, которое вы разместили, варочная панель будет повернута на 180 градусов в другую сторону, черный клеммный блок не может быть подключен в той ориентации, которую показывает ваше изображение. И поэтому я изо всех сил пытаюсь дотянуться до проводов.

А снизу клеммная колодка с крышкой, свисающей спереди. Вы можете видеть, что он достает снизу, но как только варочная панель прислонена к стене, провод не достает. Ну, я не могу сделать это, возможно, вы и другие здесь смогли бы это сделать. Я мог бы перевернуть варочную панель и расположить сенсорное управление сзади, но это не очень практично! Я старался. Я понял, как подключить его, и был готов сделать это, но упал на последнем препятствии. Полотенце пришлось выкинуть. В субботу приедет мой друг-электрик, он работал у моей мамы. Он собирается сделать это для меня, хотя и не за бешеные деньги. Мне очень не нравится, что кабель тянется по всему дну варочной панели.

Руководство по установке и подключению электрической плиты. Как подключить плиту с помощью двухполюсного выключателя и безопасно подключить плиту. Этот проект будет применяться ко всем видам электрических плит, даже для подключения кухонных плит.

Электрическая плита является практически основным ингредиентом на большинстве кухонь, и будь то обычная домашняя плита или что-то более промышленное на коммерческой кухне, если вы обнаружите, что без нее у вас ничего не получится!

Установка или подгонка электрической плиты должна производиться на отдельной цепи. Электрическая плита не может подключаться к какой-либо другой цепи и должна управляться собственным предохранителем на потребительском блоке.

По этой причине, если это новая установка, т.е. вы не подключаетесь к существующему источнику питания, это считается установкой новой цепи и запрещено кем-либо, кроме квалифицированного электрика части P. Пожалуйста, смотрите наш проект в части P, если вы этого не понимаете.

Подсоединение кабеля плиты к электросети является последней частью этого проекта. При подключении плиты или работе с какой-либо электрической цепью соответствующий предохранитель в блоке предохранителей или потребительском блоке должен быть извлечен или выключен, прежде чем что-либо делать.

Как мы уже говорили, электрическая плита должна быть подключена к собственной цепи! Для этого от блока питания к блоку управления плитой (подробнее об этом ниже) идет кабель нужного сечения, а затем к плите идет еще один кабель нужного сечения.

Поскольку кабель не идет обратно к распределительному щиту или блоку предохранителей и фактически заканчивается в точке подключения к плите, такая цепь классифицируется как радиальная. Итак, электрическая плита работает по радиальной схеме.

Фактический размер требуемого кабеля может варьироваться и напрямую зависит от мощности конкретной плиты, с которой вы работаете (см. нашу таблицу размеров кабелей и проверьте номинальную мощность вашей плиты в руководстве по эксплуатации производителя).

В 99% случаев 6-миллиметрового кабеля T&E (сдвоенный и заземляющий) и 32-амперного предохранителя или автоматического выключателя должно быть достаточно, но, как уже говорилось, на самом деле требуется конкретное устройство, с которым вы работаете, поэтому вам необходимо проверить и убедитесь, что схема, которую вы устанавливаете, или существующая схема подходит для работы!

Плита должна быть подключена к блоку управления плитой (как показано на рисунке ниже). Он должен быть подключен через кабель правильного размера, который, в свою очередь, подключен к предохранителю или автомату соответствующего размера в вашем потребительском блоке или блоке предохранителей.

Блок управления плитой вставляется в стандартную коробку для матраса так же, как розетка или выключатель, и может устанавливаться заподлицо или на поверхности. Некоторые блоки управления плитой предлагают простые средства переключения, но другие включают в себя стандартную розетку.

Следует отметить, что ваша электрическая плита должна быть установлена в пределах 2 метров от блока управления плитой, однако из-за очевидного тепла, выделяемого плитой, ее никогда не следует устанавливать над ним, ее следует располагать немного сбоку. .

Если вы новичок в рукоделии и сборке бытовой техники, вы можете подумать; Разве электрическая плита не просто электрическая плита? В ответ, не совсем, на самом деле существует три основных различных типа электрических плит:

Эта предохранительная цепь является обязательным предохранительным устройством для отдельностоящих газовых плит, чтобы предотвратить падение плиты вперед и отрыв газовой трубы от стены, но иногда ее можно устанавливать и на отдельностоящие электрические плиты.

Встраиваемая (или устанавливаемая на уровне глаз) электрическая плита обычно устанавливается внутри стандартного каркаса кухонного гарнитура на высоте около 720 мм от уровня пола, отсюда и альтернативное название плиты, устанавливаемой на уровне глаз.

Как вы, наверное, догадались, встроенная электрическая плита не имеет встроенных конфорок, поскольку они были бы слишком высокими для использования. Вместо этого отдельные газовые или электрические плиты устанавливаются в другом месте на кухне.

При покупке встроенной духовки очень легко допустить ошибку, перепутав встроенную духовку со встроенной духовкой, но они заметно отличаются тем, что встроенные духовки обычно имеют высоту около 880–890 мм. тогда как встроенные печи имеют высоту всего около 720 мм.

Как и встраиваемые плиты, встроенные плиты не имеют встроенной варочной панели. В большинстве случаев над встроенной духовкой устанавливается отдельная газовая или электрическая плита, чтобы создать впечатление, что они представляют собой единое целое, хотя на самом деле это не так.

Многие современные печи и плиты снабжены вентилятором. Это означает, что у них есть встроенный в заднюю часть духовки вентилятор, который можно включить и который затем обдувает духовку генерируемым горячим воздухом, чтобы он равномерно распределялся по всему объему. духовка, в свою очередь, пропекается равномерно.

Кроме того, большинство современных духовых шкафов имеют функцию таймера, позволяющую выключать духовку по истечении установленного времени приготовления. Это также, вероятно, потребуется электропитание для работы.

Для целей этого проекта мы собираемся выполнить аналогичный обмен, например. старая сломанная электрическая плита для новой электрической плиты того же типа, в том же месте, но более эффективной и за счет этого требует меньше энергии для работы.

Снимите старую электрическую духовку
Перед тем, как установить новую духовку, необходимо снять старую.
Если вы работаете с отдельно стоящей плитой, то в большинстве случаев ее можно просто осторожно потянуть вперед, пока она не выйдет из углубления, в котором она находится.
В этом случае, поскольку мы работаем со встроенной плитой сначала нужно будет открутить, чтобы его можно было вытащить. Это также должно быть в случае со встроенной духовкой.
Во-первых, если в основании установлен цоколь, просуньте пальцы вверх и вниз и потяните его вперед, чтобы снять. Он должен быть просто прикреплен к ножкам устройства, поэтому он должен легко сниматься. Это только для того, чтобы избавиться от этого.
Цоколь под плитой, подлежащий удалению
Рекомендуется иметь под рукой пылесос, так как за цоколем может быть немного пыльно и грязно.
Затем откройте нижнюю и верхнюю дверцы духовки (если она есть) и внизу с каждой стороны вы должны где-то увидеть головку винта. Эти винты крепят плиту на месте. Используйте дрель/шуруповерт или отвертку, чтобы удалить каждый винт.
Снятие каждого крепежного винта, чтобы можно было снять плиту
Открутив все винты, осторожно потяните плиту вперед, и она должна начать выдвигаться из корпуса кухонного гарнитура.
Вытягивание старой электрической плиты, чтобы снять ее
Пока не вытаскивайте ее полностью, так как она может быть довольно тяжелой (40 кг и более). Попросите помощи, чтобы полностью вытащить старую электрическую плиту, но перед тем, как она выйдет полностью, опустите ее так, чтобы передний нижний край упирался в пол.
Это позволит вам точно видеть, что происходит позади плиты, с точки зрения длины кабеля, соединяющего плиту с блоком управления плитой.
Их должно быть более чем достаточно, если человек, который устанавливал старую плиту, сделал это правильно.
Потяните старую плиту вперед, пока не увидите кабель
Убедившись, что все в порядке и кабель достаточно провис, вытащите старую плиту и отложите ее в сторону, чтобы она не мешала
3.
Измерение для проверки соответствия новой духовке
Прежде чем установить новую плиту на место для пробной посадки, рекомендуется быстро измерить ее, чтобы убедиться, что ваша новая плита действительно подходит.
В этом случае, поскольку над старой плитой была установлена газовая плита, трубу подачи газа для плиты необходимо было учитывать применительно к новой плите.
Мы измерили старую плиту с точки зрения наклона задней части, предназначенного для размещения газовых труб и других возможных предметов, и сравнили ее с новой плитой.
К счастью, новая плита была немного короче по глубине, чем старая, а это означало, что наклон был немного больше выдвинут вперед.
Это означает, что было достаточно места для газовой трубы
Измерьте пространство для установки и старую плиту, чтобы убедиться, что новая плита подходит
Примечание : Если вы обнаружите, что ваша новая электрическая плита после установки загрязняет любые газовые трубы так как он немного отличается по размеру или форме от старого , НЕ НЕ пытайтесь отрегулировать его самостоятельно. Вам нужно будет связаться с зарегистрированным инженером по газовой безопасности, чтобы переместить трубу для вас
4. Отсоедините кабель от старой духовки
Прежде чем пытаться это сделать, еще раз убедитесь, что старая плита полностью обесточена!
Протяните кабель к задней части старой плиты до места, где она подключена. В зависимости от производителя и типа плиты это может варьироваться, но в основном кабель подключается к клемме определенного типа.
В данном случае он находился за металлической пластиной. Мы удалили винт, удерживающий пластину на месте, чтобы открыть соединительную клемму за ней.
Снимите крышку клеммы, чтобы открыть соединительную клемму
После того, как соединительная клемма будет открыта, мы можем продолжить и отсоединить ее. Используя отвертку, мы ослабили клеммы под напряжением, нейтралью и землей, а затем отсоединили кабель от клеммы.
Ослабьте клеммы под напряжением, нейтралью и заземлением и отсоедините кабель питания
5.
Хорошей очистки
Теперь, когда все убрано, было бы неплохо провести тщательную уборку. Вещи могут быть довольно грязными за плитами, так как их редко перемещают.
Пропылесосьте пыль и мусор, а затем хорошенько очистите все, используя подходящее универсальное чистящее средство.
Проведите тщательную уборку после снятия и отключения старой плиты
6. Пробная установка новой духовки
Прежде чем мы даже подумаем о подключении чего-либо, важно проверить установку новой плиты на место, просто чтобы убедиться, что все в порядке. Ну и хорошо.
С помощью второй пары рук осторожно поднимите новую плиту на место, а затем осторожно задвиньте ее обратно в корпус кухонного гарнитура.
Если все в порядке, новая скороварка должна вставиться достаточно легко. Если нет, вам нужно будет вытащить его обратно и проверить, чтобы выяснить, почему.
Совет : Чтобы новая плита легче скользила, нанесите немного полироли для мебели на основание и по бокам внутренней части корпуса кухонного гарнитура.
Установите новую плиту на место, чтобы убедиться, что она подходит.
В этом случае после установки мы обнаружили, что новая плита была на 5 мм выше старой, то есть она не скользила под столешницу.
Чтобы исправить это, мы вытащили его обратно, а затем опустили устройство чуть более чем на 5 мм, заменив некоторые уплотнители, которые находились на месте под ножками устройства.
внесите необходимые коррективы в кухонный гарнитур, чтобы новая плита поместилась должным образом
7. Подсоедините новую электрическую плиту
Теперь, когда мы знаем, что новая плита войдет в нишу кухонного гарнитура, как и должна, прежде чем мы действительно можем установить его на место, последняя работа заключается в подключении кабеля питания к клемме на задней панели новой плиты.
В случае с нашим кабелем питания, он был довольно старым, поэтому в нем по-прежнему использовались старые цвета проводов, а не новые. Это нормально, если оно было протестировано и подтверждено, что оно по-прежнему соответствует назначению.
Поскольку он был протестирован после установки нового потребительского блока несколькими месяцами ранее, мы знали, что это так, и могли продолжить и подключить его.
Однако, если вы сомневаетесь, что это не так, обратитесь к квалифицированному электрику для проверки.
Чтобы подключить новую плиту, если вы имеете дело с кабелями со старой цветовой схемой проводов, просто подсоедините каждый кабель к правильной клемме.
Старые цвета проводов
Красный = под напряжением
Черный = нейтральный
Желтый и зеленый = заземление Цвета проводов можно найти в нашем проекте здесь):
Новые цвета проводов
Коричневый = Активный
Синий = Нейтральный
Желтый и Зеленый = Земля
клеммы, чтобы защитить их и предотвратить удары и любые другие воздействия на клемму под напряжением. Удалите это пока.
Открыв клеммы, мы использовали отвертку, чтобы ослабить каждую из них, а затем подключили красный к клемме «L», черный к клемме «N», а желтый и зеленый к клемме «E».
Затем защитный кожух был переделан, чтобы скрыть и защитить все.
Чтобы убедиться, что все в порядке, снова включили питание, чтобы убедиться, что плита загорелась. После подтверждения питание снова было отключено.
Включите питание, чтобы проверить, включается ли духовка должным образом
8. Установите новую духовку
Теперь, когда кабель электропитания подключен правильно и мы проверили, что духовка включается должным образом, пришло время установить ее на место.
Расположите плиту задним нижним краем на основании устройства, затем поднимите передний край (при необходимости с помощью) и задвиньте его назад в корпус устройства, слегка надавив.
После установки убедитесь, что стенки скороварки находятся на одном уровне с краем корпуса, чтобы ее можно было закрепить винтами.
После промывки используйте дрель/шуруповерт, чтобы вкрутить винт в каждую точку крепления.
После полной установки вкрутите винты в точки крепления, чтобы надежно удерживать плиту
9.
