Как подобрать циркуляционный насос: Как подобрать циркуляционный насос для отопления

Содержание

Выбор циркуляционного насоса

Электрическое подключение резервируется безперебойником, а также управляется тепловым реле, которое отключает агрегат, после того как в котле прекратилось горение и температура понизилась ниже заданной….

Что преподносят современные насосы

Всем, кто хочет выбрать насос, нужно знать отличие современных робототизированных образцов, от привычных всем, старых вариантов. Об этом можно узнать далее…. Но непосредственно теперь, для интересующихся процессом рассмотрим графики.

Известно, что GRUNDFOS является законодателем моды в этом вопросе. Последние образцы этой компании серии ALPHA2 и ALPHA3 имеют компьютерное управление и они способны работать не только с фиксированными скоростями, но и подбирать скорости и расходуемую мощность оптимально, — с наилучшей экономией электроэнергии, т.е. подстраиваться под сеть при каждом ее изменении.

В предыдущем примере на обычном насосе при закрытии радиаторов увеличился напор и увеличилась соответственно мощность. Но с автоматизированным вариантом – наоборот, при закрытии части радиаторов (контуров) уменьшаются и расход и и напор насоса, и соответственно — мощность – см. график, — насос меняет скорость и переходит на точку на другом графике. Напор в отличие от первого примера не подрос, а уменьшился на величину h3.

Подбор по напору

Некоторые владельцы сетей отопления захотят вычислить требуемый расход теплоносителя, гидравлическое сопротивление при разных расходах, чтобы построить график…, чтобы подобрать насос на научной основе… Но большинство понимают, что это лишнее, и ничего путного из этой затеи не получится, и читают далее…

Действительно, все уже вычислено давно, и оказывается, что в продаже неподходящих циркуляционных насосов просто нет.

Каждый такой агрегат относится к какому-то типоразмеру. Это следующие значения — 25/40, 25/50, 25/60, 25/80… Первая цифра означает просто диаметр резьбы подключения, чаще это 25мм – «дюймовое», реже 32 или 20 мм. Вторая же цифра характеризует насос полностью – это создаваемый напор в килопаскалях – для первого примера это 40 кПа, что примерно рано 4 м водяного столба.

Расход же теплоносителя при таком напоре насоса в обычных отопительных сетях будет в норме – передача энергии будет обеспечена, если насос конечно будет подобран под свою отапливаемую площадь.
Под которую, собственно, он и проектировался.

Рассмотрим внимательно графики устаревшего уже насоса Grundfos UPS 25-40, у которого лишь 3 фиксированные скорости. При 2,5 метрах напора, он даст более 1,0 м куб/час расхода — как раз то что нужно для небольшого дома.

Как правильно обойтись с насосами старых конструкций

Насосы, у которых 3 фиксированные скорости дешевы и весьма распространены. Эти старые образцы, проверенные временем, хоть и потребляют лишнюю электроэнергию, но не в космических масштабах, так как их собственная мощность не велика в пределах 10 – 100 Вт.
И опустошить карман владельцу дома напрочь они не способны при любом своем использовании.

Тем не менее желательно выбирать скорости вращения ротора насоса, в соответствии с текущей мощностью отопления.

Для межсезонья потребуется минимум переноса энергии. А в холода нужно установить (вероятно) наибольшую скорость насоса, чтобы он забирал достаточно теплоносителя от котла, работающего на полную мощность….

Если выбран новейший насос

Если применен новейший насос с электронным управлением, типа ALPHA2 от GRUNDFOS, то электронное управление решит все за нас и выберет скорость такую, чтобы расход электроэнергии был бы минимален.

GRUNDFOS, по сути, для работы на радиаторную сесть предлагает пользователю включить режим AUTOADAPT и больше ни о чем не беспокоится.

На графиках точка работы на отопительную сеть попадет где-то в заштрихованную область. Теперь при автоматическом закрытии термоголовок на радиаторах, насос уменьшит свою энергию и будет давать адекватно меньший напор и меньший расход теплоносителя. Вся система окажется сбалансированной по расходу и напору.

Также возможны, режимы работы «одного напора», «пропорционального давления», и др. с чем чуть подробней можно ознакомится – как установить оптимальный режим на отопительных насосах с электронным управлением

Как подобрать насос под систему отопления

Возвращаемся к главному вопросу – выбор циркуляционного насоса для частного дома, — что делать, если нужно купить циркулятор, но непонятно какой подойдет…

Выше замечалось, что в продаже можно обнаружить в основном три типоразмера циркуляционных насосов – на 40 кПа, 60 кПа и 80кПа напора (например 25/40 – на 4 м вод ст. ) Оказывается, что каждый типоразмер подходит по мощности (по напору и расходу теплоносителя) под определенную отапливаемую площадь. Так насос 25/40 вполне применим до площади дома 120 м кв. в нашем климате. А в теплосберегающих домах, может справится и с 160 м кв. А 25/60 не стоит применять при площади менее 160 м кв., но он справится с доставкой теплоносителя и на площадь 240 м кв.

Но лучше обратится все же к рекомендациям от производителя. Вот что рекомендует GRUNDFOS для своих изделий (первый вариант — изделие с фиксированными скоростями, обычные насосы)

В чем чаще ошибаются при выборе

При выборе насоса, часто пользователи исходят из принципа «кашу маслом не испортишь». Проконсультировавшись с продавцом в магазине, который рад продать все что не нужно и что дороже, не редко решают взять насос помощнее, на всякий случай…

В результате в обычном доме в 120 метров квадратных, на 7 радиаторов, оказывается установленным дорогой мощный насос 25\\80, а то и все 32-120. Который, к ужасу подпольных грызунов, начинает с жутким шумом гнать воду по куцей системе отопления. А также расходовать электроэнергию на преодоление значительного гидравлического сопротивления (диаметр труб в малых системах не велик) в двойном – тройном размере от требуемого.

Рекомендуется выбирать циркуляционный насос нужно типоразмера. Желательно от известного производителя.

Как подобрать циркуляционный насос

Выбор насоса циркуляционного для системы обогрева

Системы обогрева разделяют на системы с естественной (гравитационной) и циркуляцией принудительного типа. В системах с циркуляцией принудительного типа обязательна установка насоса циркуляционного. Его функция — обеспечить движение носителя тепла по системе с заданной скоростью. А чтобы он с собственной задачей справлялся, на до выбрать правильно циркулярный насос.

Назначение и виды

Как уже рассказывали, главная задача насоса циркуляционного обеспечить требуемую скорость движения носителя тепла по трубам. Для систем с циркуляцией принудительного типа исключительно при подобных условиях будет достигнута проектная мощность. В рабочий период циркуляционника в системе чуть-чуть увеличивается давление, однако это не его функция. Это,скорее, нежелательный эффект. Для увеличения давления в системе имеются особые повысительные насосы.

Более востребованы циркуляционные насосы для воды с мокрым ротором

Существует два типа циркулярных насосов: с мокрым и сухим ротором. Они выделяются по конструкции, но исполняют одни задачи. Чтобы подобрать циркулярный насос какого типа вы желаете установить, нужно знать их плюсы и минусы.

С сухим ротором

Был назван в связи с конструкционными особенностями. В тепловой носитель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости разделяет несколько уплотнительных колец.

Устройство насоса циркуляционного с сухим ротором — во воде только крыльчатка

Такие устройства имеют следующие свойства:

  • Имеют большой коэффициэнт полезного действия — порядка 80%. И это ключевой их плюс.
  • Просят постоянного обслуживания. Во время эксплуатации твёрдые частицы, имеющиеся в тепловом носителе проникают на уплотнительные кольца, нарушая непроницаемость. Чтобы не допустить разгерметизацию и нужно обслуживание.
  • Эксплуатационный период порядка 3 лет.
  • Во время работы издают большой уровень шумов.

Такой комплект параметров не как нельзя лучше подойдет для установки в отопительных системах приватных домов. Ключевой их плюс — большой коэффициэнт полезного действия, а это означает, меньший расход электрической энергии. Потому в больших сетях циркулярные насосы с сухим ротором более экономны, и там по большей части и применяются.

С мокрым ротором

Как ясно из названия, в оборудовании такого типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в железный герметичный стакан.

Устройство насоса с мокрым ротором — сухая только электрическая часть

Данный тип оборудования имеет следующие свойства:

  • КПД порядка 50%. Не очень хороший показатель, однако для маленьких приватных отопительных систем это некритично.
  • Обслуживания не просят.
  • Эксплуатационный период — 5-10 лет в зависимости от марки, рабочего режима и состояния носителя тепла.
  • В рабочий период практически не слышны.

Если исходить из вышеприведенных параметров, подобрать циркулярный насос по типу нетрудно: большинство останавливается на устройствах с мокрым ротором, так как они лучше подойдут для работы в условиях квартиры или приватного дома.

Как подобрать циркулярный насос

Каждый циркулярный насос имеет комплект технических свойств. Они выбираются под параметры каждой системы индивидуально.

Подбираем технические свойства

Начинаем с выбора технических свойств. Для правильного расчета есть куча формул, однако для выбора насоса для системы обогрева приватной квартиры либо дома можно обойтись усредненными нормами:

  • Продуктивность насоса принимают равной мощности поставленного отопительного котла. Другими словами, если котел стоит на 35 кВт, то насос выбирают с работоспособностью 35 л/мин.
  • Дальше нужно высчитать требуемый напор (высоту подъема). В среднем считается, что для 10 метров трубопровода обязан быть напор насоса 0,6 м. Чтобы узнать, какой напор насоса циркуляционного необходим для системы, нужно ее общую длину разделить на 10 и помножить на 0,6 м/с. К примеру, если общая длинна системы обогрева, к примеру, 80 м, требуемый напор будет: 0,6 м * 8 = 4,2 м. Другими словами в технических спецификах напор не обязан быть меньше.

Выбрать циркулярный насос для системы обогрева можно лично

Подобрать циркулярный насос для отапливания следуя данным правилам нетрудно. Расчеты элементарные. Но нужно сказать, что эти цифры — среднестатистические. Если ваш дом в каком-нибудь пункте кардинально отличается от «средних показателей», необходимо делать изменения либо в сторону увеличения, либо в сторону уменьшения технических свойств. К примеру, вы отлично утеплили дом, мощность купленного прежде котла оказалась избыточной. В данном случае есть смысл брать помпу с меньшей работоспособностью. В другой ситуации — в доме в сильные морозы зябко — можно установить очень производительный циркуляционник. Он на время решит проблематику (в последующем нужно или теплоизолировать или менять котел).

Выбор модели

Во время выбора определенной модели внимание свое обратите на график с напорной характеристикой насоса. На графике нужно найти точку, в которой пересечены значения напора и продуктивности. Она должна находиться в средней трети кривой. Если она не проникает на какую-то из кривых (их в большинстве случаев несколько, характеризующих разнообразные модели), берут ту модель, график которой оказывается ближе. Если точка стоит в середине, берут менее производительную (ту, что расположена ниже).

Рабочая точка должна находится в средней части графика

На что еще обратить собственное внимание

В технических спецификах циркулярных насосов есть еще пару позиций, на которые необходимо обращать свое внимание. Первый — возможная температура перекачиваемой среды. Другими словами, температура носителя тепла. В высококачественных изделиях данный показатель находится в диапазоне от +110°C до +130°C. В недорогих может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, однако если стоит тт котел — температура до которой может быть разогрет тепловой носитель особенно важна.

Подобрать циркулярный насос нужно в первую очередь по свойствам

Необходимо обращать свое внимание и на максимальное давление, при котором будет работать насос. В отопительной системе приватного дома оно не всегда бывает выше 3-4 атм (это для дома в два этажа), а в норме составляет 1,5-2 атм. Но все равно, внимательно посмотрите на этот показатель.

На что еще обратить собственное внимание — на материал, из которого выполнен корпус. Подходящий — чугунный, не дорогой — из специализированного термоустойчивого пластика.

Вид и размер соединения. Циркулярный насос как правило имеет резьбу или соединения при помощи фланцев. Резьба бывает внутренней и наружной — под нее выбираются необходимые переходники. Подсоединительные размеры могут быть: G1, G2, G3/4.

Еще необходимо обращать свое внимание, на наличие защиты. Может быть защита от сухого хода. В циркулярных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит благодаря перемещаемой среды. Если воды, нет, мотор перегревается и ломается.

Еще 1 вид защиты — защита от перегревания. Если мотор нагревается до критического значения, теромореле выключает питание, насос останавливается. Две данные функции продлят эксплуатационный период оборудования.

Изготовители и стоимости

Во время выбора изготовителей насоса циркуляционного подход тот же, что при выборе любой дугой техники. Если имеется возможность, лучше всего взять оборудование изготовителей из Европы, которые на рыке уже давно. Одними из лучших в этом секторе считаются циркулярные насосы Willo (Вилло), Grundfos (Грундфос), DAB (ДАБ). Есть и остальные неплохие марки, однако по ним нужно читать отзывы.

Как выбрать циркулярный насос

Порой перед человеком, уже посадившим дерево и вырастившим сына, появляется вопрос – а как выбрать циркулярный насос для системы для отопления сооружаемого дома? И от ответа на данный вопрос зависит многое – будут ли одинаково прогреты все отопительные приборы, будет ли быстрота потока носителя тепла в

системе отопления достаточной, и одновременно не превышенной, не будет ли гула в трубопроводах, не будет ли насос употреблять дополнительную электрическую энергию, правильно ли будут работать термостатические вентили устройств для обогрева помещения и так дальше и так далее. Ведь насос – это сердце системы для отопления, которое бесперерывно качает тепловой носитель — кровь дома, наполняющую дом теплом.

Выбрать циркулярный насос для системы для отопления маленького строения, проверить, правильно ли насос выбран продавцами в магазине, или удостовериться в правильности выбора насоса, стоящего в существующей отопительной системе, очень просто, если воспользоваться укрупненным способом расчета. Главный критерий выбора насоса циркуляционного — это его продуктивность, которая обязана подходить теплопроизводительности обслуживаемой им системы для отопления.

Нужную продуктивность насоса циркуляционного с достаточной точностью можно высчитать по простой формуле:

Q = 0,86 x P/dt

где Q — обязательная продуктивность насоса в кубометрах в час, Р – теплопроизводительность системы в киловаттах, dt – дельта температур – температурная разница носителя тепла в подающем и обратном трубопроводе. В большинстве случаев принимается равной 20 градусам.

Итак, пробуем. Возьмём, например, дом общей площадью 200 метров квадратных, есть в доме подвальное помещение, 1 этаж и мансарда. Система обогрева двухтрубная. Нужную теплопроизводительность, требуемую для обогревания подобного дома, примем 20 киловатт. Делаем самые простые вычисления, приобретаем — 0,86 кубометра в час. Округляем, и принимаем продуктивность требуемого насоса циркуляционного – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой насоса циркуляционного считается напор. Каждая водяная система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление системы для отопления. Циркулярный насос должен одолеть это сопротивление, со сбережением расчетной продуктивности.

Правильный расчет сопротивления в плане гидравлики сложен и просит конкретной подготовки. Чтобы приблизительно высчитать нужный напор насоса циркуляционного применяется формула:

H = N x K

где N – кол-во этажей строения, включая подвальное помещение, K – средние гидравлические потери на один этаж строения. Показатель К принимается 0,7 – 1,1 метра столба воды для отопительных двухтрубных систем и 1,16-1,85 для коллекторно-лучевых систем. У нас в доме три уровня, с двухтрубной системой отопления. Показатель К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра столба воды.

Необходимо обратить свое внимание – общая физическая высота системы для отопления, от нижней до верхней точки, в подобном доме составляет порядка 8 метров, а напор требуемого насоса циркуляционного только 3,3 метра. Каждая система отопления считается равновесной, насосу не надо доставать воду, он только преодолевает сопротивление системы, благодаря этому заниматься большими напорами никакого смысла нет. Итак, мы получили два параметра насоса циркуляционного, продуктивность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересекания линий от таких величин, на графике гидравлической кривой насоса циркуляционного, считается рабочей точкой требуемого насоса циркуляционного.

Предположим, вы решили остановиться на хороших насосах DAB, итальянских насосах замечательного качества по абсолютно доступной стоимости. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых проникает обязательная рабочая точка. Решаем, что этой группой будет группа VA. Выбираем самый приемлемый график гидравлической кривой, прекрасно подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна быть в средней трети графика – эта территория считается зоной самого большого КПД насоса. Для выбора подбирайте график второй скорости, в данном случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас остается резерв для увеличения продуктивности на третьей скорости и возможность ее уменьшения на первой.

Хороший выбор насоса для системы обогрева с котлом

Для работы современнейшей системы обогрева, оборудованной принудительным движением носителя тепла по контурам, применяется циркулярный насос. Собственно благодаря данному устройству тепловой носитель двигается по магистрали системы обогрева, а еще насос применяется в системе пол с подогревом и системе рециркуляции ГВС. Непростые многоконтурные системы больших домов как правило оснащаются несколькими циркуляционными агрегатами.

Чтобы достигнуть эффектной отдачи тепла системы обогрева нужно, чтобы параметры насоса циркуляционного соответствовали показателям системы. Для ориентирования в теме, как подобрать циркулярный насос для системы обогрева с учетом теплового источника (котла), необходимо познакомиться с устройством и параметрами насоса.

Устройство и технические параметры насоса

Конструкция оборудования включает корпус, к которому прикрепляется улитка, а к улитке – трубы контура. Корпус оборудован электрическим двигателем с платой управления и клеммами, чтобы подключать провода электрические сети. Для движения воды по магистрали системы применяется ротор с крыльчаткой: с его помощью вода засасывается с одной стороны, а если смотреть иначе нагнетается в трубы контура.

Подбирать циркулярный насос следует, если исходить из следующих параметров в техническом плане:

  1. Продуктивность устройства (расход) – представляет объемную величину, численно равную самому большому объему воды, прокачиваемого за один час времени через прибор.

  2. Напор – предоставлен самым большим значением сопротивления в плане гидравлики, оказываемого всеми элементами контуров отопления в отношении к движению носителя тепла, и способного для преодоления насосом. Меряется в метрах.
  3. Характеристика прибора – представляет производственную величину, которая определяет связь напора устройства и его продуктивность.

Классификация

Все насосы разделяют на два типа:

Насос с сухим ротором

Рабочая часть ротора не имеет прямого контакта с водой благодаря защите нескольких уплотнительных колес. Делаются данные детали из угольного агломерата, стали высокого качества или керамики, окиси алюминия – все может зависеть от типа используемого носителя тепла.

Пуск устройства выполняется за счёт движения колец в отношении друг к другу. Поверхности деталей замечательно отполированы, соприкасаясь между собой, они делают тоненький слой водяной пленки. Благодаря чему формируется герметизирующее соединение. При помощи пружин кольца прижимаются навстречу друг дружке, за счёт чего по мере изнашивания детали своими силами подгоняются друг к другу.

Эксплуатационный период колец примерно три года, что значительно дольше эксплуатации сальниковой набивки, нуждающейся в периодической смазке и охлаждении. Показатель коэффициента полезного действия равён 80 процентов. Главная характерная черта работы агрегата – большой уровень шума, благодаря чему чтобы его установить нужна отдельная комната.

Насос с мокрым ротором

Рабочая часть ротора – крыльчатка – погружается в тепловой носитель, который одновременно выступает и как смазка, и как охладитель мотора. При помощи герметичного стакана из нержавейки, поставленного между статором и ротором, электрическая часть мотора защищается от проникновения влаги.

В основном, для изготовления ротора применяется керамика, для подшипников – графит или керамика, для корпуса – чугун, латунь или бронза. Основная особенность работы агрегата – небольшой уровень шума, длительный период применения без технического обслуживания, легкие и обычные настройки и ремонт.

Показатель коэффициента полезного действия составляет 50 процентов. Это можно объяснить тем, что герметизация железной гильзы, которая разделяет носитель тепла и статор, если диаметр ротора большой, не представляется возможной. Однако, для домашних потребностей, где обеспечивается циркуляция носителя тепла в трубопроводах маленькой длине, такие циркулярные насосы использовать лучше.

В состав модульной конструкции современного устройства «мокрого» типа входят:

  • Корпус;
  • Электродвигатель со статором;
  • Короб с клеммниками;
  • Рабочее колесо;
  • Картуш, который состоит из вала с подшипниками и ротора.

Модульная сборка удобная тем, что когда будет угодно имеется возможность замены вышедшей из строя части насоса циркуляционного на новую деталь, а из картуша легко устраняется собравшийся воздух.

Как выбрать циркулярный насос для отапливания?

Для выбора оборудования с учетом наиболее подходящих показателей нужно воспользоваться конкретными формулами. Но, только профессионалы знают, какие собственно формулы приходится задействовать в каждом определенном случае. А если устройство выбирает незнающий человек, то необходимо пользоваться следующими советами:

  • Маркировка насоса циркуляционного

    . К примеру, оборудование Grundfos UPS 25-50, где первые две цифры указывают диаметр резьбы гаек – 25 миллиметров (1 дюйм), которые идут в комплектации с устройством. Еще есть насосы с диаметром гаек 32 миллиметра (1,25 дюйма). Вторые две цифры – это самая большая высота подъема носителя тепла в отопительной системе – 5 метров, другими словами с помощью насоса циркуляционного может создаваться лишнее давление не больше 0,5 атмосфер. Также есть насосы, в которых подъемная высота равна 3, 4, 6 и 8 метров.
  • Продуктивность агрегата. считается основным параметром, определяющим работу агрегата. Предоставлен объемом носителя тепла, перекачиваемого с применением насоса. Для расчета применяется формула:
  • Q=N:(t2-t1),
  • где N – мощность теплового источника. Это может быть котел либо колонка газовая;
  • t 1 – демонстрирует водную температуру, которая расположена в обратном трубопроводе. В основном, она равняется +65-70 0 С;
  • t 2 – демонстрирует водную температуру, которая расположена в подающем трубопроводе (выходит из котла или газовой колонки). Очень часто котел поддерживает +90-95 0 С.
  • Расчет системы обогрева и ее потерь выполняется для того, чтобы выбрать правильно расчетные параметры того агрегата, который может справиться с сопротивлением в отопительной системе.
  • Уровень подъема системы обогрева. Демонстрирует самый большой напор, на какой может система отопления. Это общаяя величина сопротивления в плане гидравлики в отопительной системе. При расчетах сопротивления в плане гидравлики не принимается во внимание этажность обогреваемого строения с замкнутой системой отопления. В данном случае берется усредненное значение – 2-4 метра столба воды. В тунхаусах с классической системой обогрева данный показатель аналогичен.
  • Необходимость строения в энергии.Это еще 1 параметр, который необходимо учесть во время выбора насоса циркуляционного, хотя и косвенно. Данный показатель должен быть указан в паспорте строения во время его проектирования. Если эти значения отсутствуют, их можно высчитать. Каждая страна имеет собственные нормы тепла на один метр квадратный. По стандартам Европы для отапливания 1 метра квадратного одно- или двухквартирного строения требуется 100 Вт, для здания с множеством квартир – 70 Вт. Российский стандарт предоставлен в СНиПе 2.04.05-91.
  • Расход электрической энергии. Любой циркулярный насос теплоснабжения обладает тремя положениями подсоединения в электрическую сеть. Все сведенья по поводу использования насосом электротока содержатся в табличке на корпусе агрегата (параметры нагрузки). Каждому положению тумблера отвечает новая продуктивность насоса, другими словами кол-во носителя тепла в час, перекачиваемого устройством по отопительной системе. Третье положение тумблера демонстрирует самую большую продуктивность этого аппарата, а показатель самого большого использования тока насосом указывается в табличке на насосном корпусе.
  • Оборудование, выпускаемое серийно, имеют средние характеристики. Благодаря этому нужно брать во внимание оригинальность каждой системы обогрева.

    Необходимо обратить свое внимание! Подбирать подходящий насос необходимо с учитыванием возможности работы агрегата в нескольких режимах, при этом его мощность должна превосходить расчетную мощность на 5-10 процентов.

    Заключение

    Выбирать насос необходимо с учитыванием трех его ключевых показателей – расход, присоединительный диаметр и высота напора. Необходимо отметить, что полученные при расчитывании характеристики – это самые большие показатели работы насоса. И так как этот режим во время всего теплоснабжения котлом будет продолжается недолго, то подбирать насос нужно с несколько заниженными показателями. Этот подход значительно сэкономить собственные финансы и уменьшит затраты электрической энергии.

    Как подобрать циркуляционный насос для первичного кольца


    Навигация по записям

    Как подобрать циркуляционный насос на отопление?

    Итак, Вас волнует вопрос о том, как подобрать циркуляционный насос на отопление? Давайте же сначала проведём общий обзор этого класса насосов, его свойства, особенности; и уже далее будем рассматривать модели и производителей, чтобы потом Вы могли правильно подобрать циркуляционный насос системы отопления.

    Насосы для отопления (известные также как циркуляционные насосы UPS) стали отличной добавкой к современным отопительным системам. Они представляют собой, по сути, автономные климатические системы, которые способны обеспечивать горячее водоснабжение, отопление без газа и кондиционирование; обеспечивают ток горячей воды в отопительной системе. Естественная циркуляция в прошлом: в системах отопления с насосами такого типа теплоноситель не насыщается кислородом; повышается энергоэффективность.

    Итак, если вы не знаете лучший циркуляционный насос для отопления как выбрать правильно, обратите внимание на насосы Grundfos, которые признаны настоящим лидером рынка (занимают по количеству более половины). Высокая эффективность, потрясающая надежность и низкий уровень шума – не единственные преимущества этих насосов. Широкий ассортимент продукции этой фирмы – тоже большой плюс, ведь благодаря этому можно будет выбрать именно тот тип насоса, который вам подходит по функционалу, назначению, мощности (кстати, это один из критериев, помогающий подобрать циркуляционный насос системы отопления) и даже ценовой категории. Grundfos однозначно не подведёт вас. Главное – сделать правильный выбор. Например, кроме правильного подбора назначения (в данном случае – система отопления) и мощности (важно подобрать насос, мощность которой будет достаточной, но при этом и не выбрать слишком мощный, ведь “недорасход” мощности может вызвать проблемы), стоит также обратить внимание на условия, в которых насос будет эксплуатироваться; тип теплоносителя, материал; насколько хорошо насос способен перекачивать воду и насколько хорошо в результате держится температура; возможность задавать температуру; скорость подачи воды (холодной, горячей) и т.д. – циркуляционный насос для отопления как выбрать по этим параметрам правильнее всего, известно специалистам (обратитесь к ним, если вы не совсем уверены, что нужно вам).

    Если вы уже знаете, как подобрать циркуляционный насос на отопление, но ещё не определились с производителем – помимо вышеуказанного Grundfos мы рекомендуем обратить внимание на модели насосов таких авторитетных брендов, как Willo, Kristal, Hac, Dab, Sprut, Nocchi и т.д.

    Как подобрать циркуляционный насос для отопления в Нижнем Новгороде

    Подбор циркуляционного насоса может стать вашей необходимостью, если:

    • Вам необходимо отапливать многоэтажное или большое по площади здание. Естественной циркуляции воды под влиянием разницы температур в случае большой протяженности системы отопительных труб может быть недостаточно, и вода окажется прогретой неравномерно.
    • Вы хотите сэкономить на расходе газа, потребляемого газовым котлом. Если надеяться только на механизм естественной циркуляции, то нужно сильнее нагреть воду, чтобы она начала двигаться по трубам – объективно, это не всегда необходимо, но на этот лишний нагрев тратятся дополнительные 20-25% объема потребляемого отопительным котлом газа.

    Как подобрать циркуляционный насос для отопления?

    Для начала, нужно точно рассчитать необходимую в вашем конкретном случае мощность насоса. Непрофессионалу это может быть сложно, лучше обратиться к специалисту. При расчете нужной мощности учитывается диаметр труб, температура воды в них, сила напора и, конечно же, протяженность отопительных труб со всеми радиаторами и прочими элементами. Считается, что на каждый десяток метров отопительных труб нужно 1,5 м насосного напора. Также обязательно нужно соотнести мощность насоса с мощностью нагревательного котла, ведь эти два прибора работают в теснейшем взаимодействии: если котел намного мощнее насоса, то насос не будет успевать перегонять нагретую воду, и обогрев здания будет неравномерным, а если насос окажется мощнее котла, то вода, которую он перегоняет, попросту не будет успевать нагреваться.

    Разумеется, чем мощнее насос, тем он дороже (хотя, при правильном расчете мощности, покупка этого агрегата обычно оправдывает себя за счет экономии газа). Но когда вы начнете выбирать для себя конкретную модель, и смотреть на указанные параметры мощности разных насосов, вам нужно будет помнить важный момент – все эти показатели указаны «по верхней планке»: то есть в каталогах обычно пишут, какой максимум мощности можно выжать из конкретного агрегата! Но в реальности – вы не будете постоянно использовать режим максимума. Подбор циркуляционного насоса для системы отопления должен осуществляться по его средним возможностям – тогда вы сможете эксплуатировать его не на пределе технических характеристик.

    Еще одно различие между разными моделями насосов – это то, где у них находится ротор: непосредственно в воде или снаружи.

    Насосы с «сухим» ротором более эффективны, их КПД выше, но стоит знать, что во время работы они производят монотонный шум – такие модели насосов обычно используют в домах, где под отопительный котел выделено отдельное техническое помещение, котельная. «Мокрый» ротор работает тихо, к тому же ему не нужно охлаждение двигателя (это делает вода), однако его КПД ниже.

    Если у вас возникли дополнительные вопросы о том, как выбрать циркуляционный насос для отопления, то позвоните нам – профессиональные консультанты предоставят вам всю необходимую информацию.

    Ваше руководство по выбору правильного рециркуляционного насоса

    Выберите производителя Goulds 10K21 (тип 21), механическое уплотнение – верхнее, углерод / керамический материал, для использования с моделью 1GD Goulds 10K22 (тип 31), механическое уплотнение – опционально нижнее, углеродистый вольфрам, для использования с моделью 1GD Goulds 10K28 (тип 31), механическое уплотнение – нижний стандарт, кремний-углеродный материал, для использования с моделью 1GD Goulds 114-9212R, трехфазный, 230/460 вольт, материал вала из нержавеющей стали, для использования с моделью 1GD Goulds 114-921R, однофазный, 208 и 230 вольт, вал из нержавеющей стали, для использования с моделью 1GD Goulds 114-9220R, трехфазный, 200 вольт, материал вала из нержавеющей стали, для использования с моделью 1GD Goulds 114-9292R, трехфазный, 575 В, материал вала из нержавеющей стали, для использования с моделью 1GD Goulds 13K117, стопорная шайба – корпус подшипника к крышке двигателя, материал AISI 300 SS, для использования с моделью 1GD Goulds 13K158, стопорная шайба – отводной фланец к корпусу, материал AISI 300 SS, для использования с моделью 1GD Goulds 13K186, Винт с шестигранной головкой – нагнетательный фланец к корпусу, материал AISI 300 SS, для использования с моделью 1GD Goulds 13K190, Винт рабочего колеса, материал SS AISI 300, для использования с моделью 1GD Goulds 13K191, Шайба крыльчатки, материал AISI 300 SS, для использования с моделью 1GD Goulds 13K212, Шайба-стопорное кольцо, материал AISI 300 SS, для использования с моделью 1GD Goulds 13K218, Винт с шестигранной головкой – Держатель режущего кольца, материал AISI 300 SS, для использования с моделью 1GD Goulds 13K347, Винт – корпус уплотнения к корпусу подшипника, материал AISI 300 SS, для использования с моделью 1GD Goulds 13K52, Винт с шестигранной головкой – корпус к корпусу подшипника, материал AISI 300 SS, для использования с моделью 1GD Goulds 13K78, Винт с шестигранной головкой – Brg Hsg к крышке двигателя, материал AISI 300 SS, для использования с моделью 1GD Goulds 1K174, корпус из чугуна, для использования с моделью 1GD Goulds 1K197, крышка двигателя с датчиком уплотнения, чугун, для использования с моделью 1GD Goulds 1K209, крышка двигателя без датчика уплотнения, чугун, для использования с моделью 1GD Goulds 1K226, корпус уплотнения, чугун, для использования с моделью 1GD Goulds 1K227, корпус подшипника, чугун, для использования с моделью 1GD Goulds 2K247, Рабочее колесо – 8-разрядное обозначение модели и диаметр, бронзовый материал, для использования с моделью 1GD Goulds 2K332, Рабочее колесо – 8-значный обозначение модели и диаметр, бронзовый материал, для использования с моделью 1GD Goulds 2K333, Рабочее колесо – 8-разрядное обозначение модели и диаметр, бронзовый материал, для использования с моделью 1GD Goulds 2K334, Рабочее колесо – 8-значный обозначение модели и диаметр, бронзовый материал, для использования с моделью 1GD Goulds 4K11, Шпонка крыльчатки, материал SS AISI 300, для использования с моделью 1GD Goulds 4K135, нижний шарикоподшипник, стальной материал, для использования с моделью 1GD Goulds 4K245, Изоляционное масло – требуется галлоны, материал турбинного масла, для использования с моделью 1GD Goulds 4K252, уплотнительное кольцо – крышка двигателя, материал BUNA-N, для использования с моделью 1GD Goulds 4K303, резак, материал SS AISI 440C, для использования с моделью 1GD Goulds 4K304, Режущее кольцо, материал SS AISI 440C, для использования с моделью 1GD Goulds 4K305, стопорное кольцо, стальной материал, для использования с моделью 1GD Goulds 4K313, нагнетательный фланец, чугун, для использования с моделью 1GD Goulds 4K343, опора – стандартная, из стали, для использования с моделью 1GD Goulds 4K384, верхний шарикоподшипник, стальной материал, для использования с моделью 1GD Goulds 4K494, подъемная ручка, нержавеющая сталь 304, для использования с моделью 1GD Goulds 4K639, опора – опционально, из чугуна, для использования с моделью 1GD Goulds 5K111, Узел разгрузки натяжения, кабель питания, материал зависит от материала, для использования с моделью 1GD Goulds 5K113, Узел разгрузки натяжения, кабель датчика, различные материалы, для использования с моделью 1GD Goulds 5K73, уплотнительное кольцо – корпус уплотнения / подшипника, материал BUNA-N, для использования с моделью 1GD Goulds 6K168, Заглушка – корпус подшипника 1/4 “NPT, материал AISI 300 SS, для использования с моделью 1GD Goulds 6K169, заглушка – крышка двигателя 3/8 “NPT, материал AISI 300 SS, для использования с моделью 1GD Goulds 9K145, одно- и трехфазные, 200, 230, 460, 575 В, нейлоновый материал корпуса, для использования с моделью 1GD Goulds 9K153, силовой кабель, одно- и трехфазный, 200–230 / 460/575 В, STOW – размер 14/4 AWG с неизолированными выводами, стандартная длина 20 футов, для использования с мощностью 2 л.с., модель 2WD / 3WD (1725 и 3450 Об / мин) Goulds 9K154, сенсорные кабели, одно- и трехфазные, 200–230 / 460/575 В с неизолированными выводами, STOW – размер 14/4 AWG, дополнительная длина 50 футов, для использования с мощностью 2 л.с., модель 2WD / 3WD (1725 и 3450 Об / мин) Goulds 9K189, кабели датчиков, датчик механического уплотнения – опция, SJTOW – размер 16/2 AWG, стандартная длина 20 футов, для использования с 2WD / 3WD (1725 и 3450 об / мин) Goulds 9K191, Датчик уплотнения – заглушка и стержень, нейлон / латунь, для использования с моделью 1GD Goulds 9K218, сенсорные кабели, одно- и трехфазные, 200–230 / 460/575 В с неизолированными выводами, STOW – размер 14/4 AWG, дополнительная длина 30 футов, для использования с мощностью 2 л.с., модель 2WD / 3WD (1725 и 3450 Об / мин) Goulds 9K219, сенсорные кабели, одно- и трехфазные, 200–230 / 460/575 В с неизолированными проводами, STOW – размер 14/4 AWG, дополнительная длина 100 футов, для использования с 2 л.с., 2WD / 3WD (1725 и 3450 об / мин. ) Goulds 9K220, кабели датчиков, датчик механического уплотнения – опция, SJTOW – размер 16/2 AWG, дополнительная длина 30 футов, для использования с моделью 2WD / 3WD (1725 и 3450 об / мин) Goulds 9K221, кабели датчиков, датчик механического уплотнения дополнительно, SJTOW – размер 16/2 AWG, дополнительная длина 50 футов, для использования с моделью 2WD / 3WD (1725 и 3450 об / мин) Goulds 9K222, кабели датчиков, датчик механического уплотнения – опция, SJTOW – размер 16/2 AWG, дополнительная длина 100 футов, для использования с моделью 2WD / 3WD (1725 и 3450 об / мин) Goulds 9K237, кабели датчиков, механическое уплотнение / датчик тепла, SJTOW – размер 18/4 AWG, стандартная длина 20 футов, для использования с 2WD / 3WD (1725 и 3450 об / мин) Goulds 9K238, кабели датчиков, механическое уплотнение / датчик тепла, SJTOW – размер 18/4 AWG, дополнительная длина 30 футов, для использования с моделью 2WD / 3WD (1725 и 3450 об / мин) Goulds 9K239, кабели датчиков, механическое уплотнение / датчик тепла, SJTOW – размер 18/4 AWG, дополнительная длина 50 футов, для использования с моделью 2WD / 3WD (1725 и 3450 об / мин) Goulds 9K240, кабели датчиков, механическое уплотнение / датчик тепла, SJTOW – размер 18/4 AWG, дополнительная длина 100 футов, для использования с моделью 2WD / 3WD (1725 и 3450 об / мин) Goulds 9K258, кабели датчиков, однофазные, датчик тепла – стандарт, SJTOW – размер 16/2 AWG, дополнительная длина 30 футов, для использования с моделью 1GD Goulds 9K259, Сенсорные кабели, однофазные, датчик тепла – стандартный SJTOW – размер 16/2 AWG, дополнительная длина 50 футов, для использования с моделью 1GD Goulds 9K260, кабели датчиков, однофазные, датчик тепла – стандарт, SJTOW – размер 16/2 AWG, дополнительная длина 100 футов, для использования с моделью 1GD Goulds 9K265, установочный роликовый штифт, стальной материал, для использования с моделью 1GD

    Как правильно выбрать регулировку скорости для систем отопления

    Время односкоростных или трехскоростных насосов прошло.Здесь находятся высокоэффективные насосы. Помимо более высокого КПД двигателя, все современные насосы содержат программное обеспечение для регулирования скорости, что еще больше снижает их энергопотребление. Но какой контроль скорости лучше всего подходит для какой системы? Здесь вы найдете краткий обзор фиксированной скорости, пропорционального регулирования давления и регулирования постоянного давления – где они применимы, что необходимо соблюдать и что произойдет, если насос настроен неправильно. Некоторые теоретические основы в сочетании с практическими советами для установщика, все сосредоточено на радиаторных системах
    , напольном отоплении и других распространенных системах отопления.

    Почему регулируется скорость высокоэффективных насосов?

    Насосы старого образца приводились в действие асинхронными двигателями. Магнитное поле статора этих насосов всегда работало с частотой сети, в то время как ротор работал медленнее из-за скольжения. Насосы с высоким КПД приводятся в движение синхронными двигателями с переменной частотой. Кроме того, высокий КПД этих двигателей позволяет определять фактическую рабочую точку насоса с разумной точностью. Добавьте к этому тот факт, что 32-битный микропроцессор, встроенный в эти насосы, имеет много свободного времени, и вы поймете, почему в этих насосах можно реализовать все виды сценариев регулирования скорости.

    Регулятор постоянной скорости

    Настройка насоса на одну характеристику насоса – единственный вариант в системах с постоянной гидравликой. Возьмем зарядный контур для резервуара для горячей воды для бытового потребления. Сопротивление теплообменной катушки постоянно, и единственный сигнал исходит от термостата, который сообщает, что горячая вода в баке становится чуть теплой. Котел запускается и срабатывает насос в контуре. Здесь следует помнить о двух важных вещах. Во-первых, этот насос будет работать только час в день или два, если в доме есть дочери-подростки.Во-вторых, мы не можем рассматривать насос по отдельности, но мы всегда должны учитывать общую эффективность системы.

    По этой причине насос должен быть установлен на достаточно высокий уровень, чтобы предотвратить запуск котла до того, как термостат подаст сигнал о полностью нагретом баке. Циклический котел намного хуже с точки зрения эффективности системы, чем насосный агрегат, мощность которого на несколько ватт выше. Добавьте к этому тот факт, что многие котлы будут отдавать приоритет контуру подзарядки и что ваш дом может не нагреваться в это время, и у вас есть еще одна причина для осторожности, т.е.е., на высокой стороне.

    Другой пример постоянной гидравлики – солнечная система; здесь скрывается потенциальная проблема: если вы замените старый циркуляционный насос на высокоэффективный (HE), помните, что многие старые солнечные контроллеры управляют регулированием скорости путем включения и выключения питания несколько раз в секунду. Это не подойдет для насоса HE. На самом деле он довольно быстро его уничтожит. Измените настройку контроллера на «постоянную скорость», а затем установите скорость насоса так, чтобы избежать перегрева солнечных панелей до тех пор, пока вы не получите совместимый контроллер.

    Контур радиатора отопления

    Это самая распространенная система водяного отопления. Бойлер обеспечивает тепло, набор распределительных труб проходит через весь дом, а радиаторы отходят от подающей трубы и возвращают более холодную воду в обратную трубу. Чтобы система работала эффективно, радиаторы оснащены термостатическими клапанами. Эти клапаны являются причиной большой изменчивости гидравлического сопротивления в такой системе. Проще говоря, в хороший мартовский полдень, когда царит весна, только в некоторых комнатах на северной стороне дома могут быть открытые термостатические клапаны, в то время как подавляющее большинство дома достаточно тепло.Сопротивление системы будет очень высоким, а требуемый расход воды низким. Однако холодным декабрьским утром все происходит наоборот: все комнаты требуют тепла, клапаны открыты, сопротивление системы чрезвычайно низкое, а необходим большой поток.

    Для наилучшего обслуживания таких систем в отрасли разработана схема управления, называемая пропорциональным регулированием давления. Он начинается с предположения, что примерно половина вашей потери давления в системе будет в распределительной трубе, а другая половина потеряна в радиаторах.Следовательно, насос управляется таким образом, что он будет реагировать на уменьшение расхода уменьшением своего напора и что при нулевом расходе, когда все клапаны закрыты, он будет обеспечивать половину давления напора, которое он имеет при максимальном расходе.

    Так как настроить такую ​​помпу? Насос должен быть достаточно мощным, чтобы обеспечивать теплом весь дом, поэтому вы должны настроить его на максимальный напор, когда все клапаны открыты. Если вам известен максимальный расчетный расход, вы можете выбрать эту точку на диаграмме насоса.Если нет, вы полностью открываете все термостаты в доме (при условии, что гидравлическая балансировка выполнена), а затем медленно увеличиваете настройку мощности, пока не увидите, что напор больше не увеличивается.

    Что произойдет, если ваша настройка выключена? На стороне низкого давления вы можете столкнуться с циклическим переключением котла и недостаточным нагревом. На высокой стороне могут появиться «свистящие» термостатические клапаны. Свист, конечно, неудобно, но езда на велосипеде означает меньшую эффективность, поэтому, если вы ошибаетесь, делайте это по максимуму.

    Пределы пропорционального регулирования давления

    Поскольку насос Delta-Pv реагирует только на изменение гидравлики, бывают случаи, когда у него есть свои ограничения. Самый очевидный – во время ночных неудач. Ваш котел снижает температуру подачи в соответствии с настройкой таймера, чтобы дать птичнику остыть ночью. Все термостатические клапаны немедленно реагируют и полностью открываются, поскольку чувствуют, что в помещении слишком холодно. И насос набирает максимальную скорость, несмотря на то, что на самом деле нет необходимости во всем этом потоке.

    Некоторые производители добавили обнаружение понижения температуры в ночное время, отслеживая температуру воды, протекающей через насос. Они позволяют насосу работать на минимальной скорости всякий раз, когда температура воды в системе отопления быстро падает, а насос возвращается в нормальное состояние при быстром повышении температуры воды. Проблема в том, что насос не знает наружную температуру, и хотя минимальная производительность насоса может быть достаточной большую часть времени, могут быть очень холодные ночи, когда самый дальний от котла радиатор может не получить достаточного потока и может замерзнуть.По этой причине функцию понижения температуры в ночное время можно отключить.

    Контроль постоянного давления

    Регулятор постоянного давления идеален для систем, в которых нет распределительной трубы или она очень короткая. Ярким примером являются полы с подогревом. Распределительная труба в большинстве случаев состоит из очень короткого участка трубы и коллектора. В таких случаях сопротивление системы незначительно. Следовательно, насос должен подавать в отдельные контуры системы теплого пола одинаковое напорное давление независимо от того, сколько комнат отапливается.

    Настроить такой насос сравнительно просто. Производитель теплого пола указывает правильный перепад давления для отдельных контуров, и насос просто нужно настроить на это значение. При необходимости можно внести коррективы для устранения шума или недостаточного нагрева.

    КПД системы в зависимости от КПД насоса

    Высокоэффективный насос в частном доме потребляет от 50 до 100 кВтч энергии в год.Для обогрева дома обычно требуется в 100 раз больше энергии. Даже если мы примем во внимание тот факт, что электрическая энергия дороже тепла, должно быть ясно, что первоочередной задачей всегда должно быть максимальное повышение эффективности всей системы. Если вы можете немного снизить максимальную температуру подачи, уменьшив дельта-t в контуре за счет более высокой настройки насоса, сэкономленная энергия нагрева в большинстве случаев значительно превысит потребление дополнительного насоса.

    Предупреждение: хотя домовладельцы обычно раз в год жалуются на счет за газ, современные насосы с красивыми дисплеями и кнопками создают для них соблазн начать экономить не в том месте.Если вы правильно настроили их систему отопления, может быть хорошей идеей наклеить на насос наклейку с указанием правильных настроек.

    Outlook

    Наконец, вы должны рассмотреть пределы автономного управления насосом. В наши нынешние насосы встроен интеллект, но им серьезно не хватает сенсорной информации. Они могут определять сопротивление системы и, если у них есть встроенный датчик температуры, они могут определять температуру системы. Период. С другой стороны, ваш источник тепла имеет сравнительно множество входных данных, начиная от информации о температуре наружного воздуха и заканчивая той маленькой кнопкой на регуляторе отопления вашего дома, которая сообщает ему, что у вас вечеринка и, следовательно, вы не хотите, чтобы дом остыл. в 10 р.м. Дополнительная информация значительно упрощает управление котлом или тепловым насосом для оптимизации общей эффективности системы. В то время, когда даже наши холодильники подключаются к Интернету, вы можете ожидать, что в скором времени даже автономные насосы будут иметь беспроводное соединение со своими котлами и будут выполнять более высокие заказы.

    Как правильно выбрать циркуляционный насос для систем отопления. Как выбрать и применить циркуляционный насос для отопления

    Циркуляционный насос – ключевая фигура в современных системах отопления с принудительной циркуляцией теплоносителя.Его использование избавляет от необходимости устанавливать котел в самой нижней точке помещения и дает возможность использовать трубы небольшого диаметра при произвольном расположении магистральной. Кроме того, введение в контур циркуляционного насоса увеличивает производительность нагрева и снижает затраты на электроэнергию. Срок службы агрегата напрямую зависит от правильности монтажа и соответствия технических условий гидравлическим параметрам системы отопления. Разберемся в тонкостях конструкции помпы и нюансах, на которые нужно обращать внимание при выборе устройства.

    Циркуляционные насосы для систем отопления

    Насос для систем отопления состоит из литого корпуса, керамического или стального ротора с рабочим колесом (крыльчаткой) из пластика или сплава, статора, установленного в корпусе, и клеммной коробки с регулирующим устройством.

    Когда электродвигатель вращается, крыльчатка сбрасывает охлаждающую жидкость к внешнему краю улитки, выполненной в корпусе. Дальнейшее движение и нагнетание рабочего тела происходит за счет центробежной силы.При этом на входе в насос возникает разрежение, что способствует всасыванию новой порции теплоносителя.


    Конструкция циркуляционного насоса типична для центробежных агрегатов, но в то же время имеет много интересных конструктивных решений

    Конструкция насосов для систем отопления

    В зависимости от конструкции все насосные агрегаты систем отопления делятся на два типа:

    • насосы циркуляционные сухие;
    • насосы с мокрым ротором.

    Оба типа устройств достаточно эффективны в отопительных трубопроводах и имеют как достоинства, так и недостатки.

    Насосы сухого типа


    В устройствах с сухим ротором электродвигатель вынесен за пределы корпуса насоса

    В таких агрегатах ротор не контактирует с рабочей жидкостью, так как все элементы электродвигателя отделены от рабочей камеры устройства системой уплотнения особого типа. Он состоит из полированных, тщательно подогнанных друг к другу металлических колец.Для исключения трения между элементами уплотнения постоянно находится тонкая пленка жидкости, играющая роль смазки. Именно она предотвращает повреждение уплотнительных колец.

    В зависимости от расположения отдельных элементов конструкции сухие насосы систем отопления можно разделить на три типа:

    • насосы консольные;
    • вертикальные центробежные насосы;
    • блочные насосы.

    Всасывающий патрубок консольных циркуляционных насосов расположен на внешнем крае улитки, а нагнетательная часть вынесена в противоположном направлении.Особенностью агрегатов второго типа является расположение электродвигателя в вертикальной плоскости, что позволяет значительно улучшить характеристики устройств.


    Циркуляционный насос с сухим ротором

    Насосы с сухим ротором обладают рядом преимуществ:

    • длительный срок эксплуатации;
    • высокая производительность;
    • КПД близок к 80%;
    • возможность работы при утечке теплоносителя;
    • высокая ремонтопригодность;
    • относительно невысокая стоимость;
    • надежность;
    • возможность установки в любом положении.

    Однако повышенный уровень шума агрегатов этого типа не позволяет устанавливать их в жилых помещениях. К минусам также относятся требования к чистоте и необходимость периодического обслуживания и смазки уплотнения качения.

    Циркуляционные насосы с мокрым ротором


    Преимущества циркуляционных насосов с мокрым ротором открыли широкие перспективы для их использования в автономных системах отопления

    Ротор и крыльчатка этого типа насосов расположены в перекачиваемой охлаждающей жидкости, которая отлично справляется не только со своей основной функцией, но и с охлаждением деталей двигателя.Статор электродвигателя насоса отделен от ротора герметичным стеклом из немагнитной стали или углеродного волокна. Агрегаты «мокрого» типа предназначены для работы в системах со стабильным, редко меняющимся потоком жидкости. Наличие блока управления позволяет варьировать количество подключаемых обмоток, и соответственно изменять производительность насоса. Выбор оптимального режима работы положительно сказывается на КПД агрегата.

    К преимуществам агрегатов «мокрого» типа можно отнести:

    • низкий уровень шума;
    • не требует смазки;
    • эффективный способ охлаждения;
    • простота обслуживания и установки;
    • относительно невысокая цена агрегата и запчастей;
    • длительный срок эксплуатации.

    Насосы с мокрым ротором не лишены недостатков в виде низкого КПД (чуть более 30%), невозможности работы агрегата без теплоносителя и требований к горизонтальной ориентации вала ротора при работе.

    Особенности конструкции по способу подключения


    Фланцевое соединение чаще всего используется в моделях насосов большой мощности.

    В инженерных и промышленных трубопроводах циркуляционные насосы с сухим ротором чаще всего используются как более производительные и мощные устройства.Их соединение осуществляется в основном фланцевым соединением, причем для монтажа может использоваться как общая опорная рама, так и специально оборудованный фундамент. При этом производители также выпускают устройства, предназначенные для установки в автономных системах отопления. Как правило, все они обладают повышенной мощностью и производительностью, а их установка не требует специального крепления.


    Крепежные элементы должны входить в объем поставки насосов с муфтовым типом подключения

    Муфты для циркуляционных насосов типичны для маломощных агрегатов мокрого типа с прямоточным потоком теплоносителя, которые могут встраиваться непосредственно в трубопровод.Такие устройства представлены широким ассортиментом бытовых центробежных насосов, а мощные промышленные агрегаты с фланцевым присоединением требуют дополнительного крепления трубопровода с помощью консоли и фундамента.

    Критерии выбора

    Эффективная работа системы отопления напрямую зависит от производительности циркуляционного насоса и давления на его выпускном патрубке.

    При малой мощности агрегата через систему будет прокачиваться недостаточное количество теплоносителя, что не даст возможности достичь необходимой температуры.

    Кроме того, при использовании в повседневной жизни важными факторами, влияющими на выбор, являются уровень шума (который зависит от скорости) и КПД электродвигателя агрегата. Для правильного выбора насоса системы отопления необходимы теплогидравлические расчеты, на основании которых определяются оптимальные технические характеристики.

    Подбор и установка циркуляционных насосов для систем отопления (видео)

    Требуемая производительность

    Прежде чем приступить к определению производительности (расход, объемный расход) циркуляционного насоса, рассчитывается количество тепла, необходимое для обогрева помещения в самое холодное время года.Для расчета этого параметра существуют специальные формулы, включающие как физические параметры помещения, так и возможные теплопотери. Мы предлагаем использовать упрощенный метод расчета, применимый к средней полосе нашей страны. Он заключается в том, что необходимое количество тепла для обогрева 1 квадратного метра помещения составляет 100 Вт. Поэтому для определения необходимого количества тепловой энергии общую площадь помещения в доме или квартире нужно умножить на 100.Для утепленных зданий этот параметр снижается на 25 – 30%.

    P – требуемая тепловая мощность, кВт;

    Tf – температура на подаче, ºС;

    Tr – температура в обратном трубопроводе, ºС.

    Например, для дома общей площадью 80 кв.м при температуре теплоносителя на выходе из котла 70 ºС и в обратке 50 ºС расход будет не менее Q \ u003d 8 × 0,86 / (70-50) = 0,34м3 / ч.

    Расчет необходимого давления

    Следующим шагом при выборе насоса является расчет давления подачи теплоносителя.От этой характеристики зависит, насколько легко агрегат сможет преодолеть гидравлическое сопротивление жидкости в трубах системы отопления. Величина давления рассчитывается по формуле:

    H = 1,3 × (S1 × L1 + S2 × L2 + Z1 + Z2 + … Zx) / 10000, здесь:

    S1, S2 – потери давления в напорном и обратном трубопроводе, Па / м;

    L1, L2 – длина подающей и обратной ветвей соответственно, м;

    Zx – индивидуальное сопротивление участков трубопровода, Па.


    Таблица значений гидравлического сопротивления для различных параметров трубопровода

    Значения для расчетов можно брать из технических паспортов на оборудование и конструктивные элементы систем отопления или из специальных таблиц. Для упрощения расчета можно использовать следующие значения:

    • сопротивление прямых участков труб – от 100 до 150 Па / м;
    • потерь на арматуре составляют до 30% сопротивления на прямых участках трубопроводов;
    • Сопротивление
    • на термостатических клапанах составляет до 70% от расчетного значения.

    Потери давления в узловых точках систем отопления

    Получив значения объемного расхода и давления, из каталога выбирается необходимая модель циркуляционного насоса.

    Мощность двигателя

    Важной характеристикой центробежного насоса является мощность, поскольку именно этот параметр влияет на то, сколько электроэнергии будет потреблять его электродвигатель. Современные устройства оснащены системой ступенчатой ​​регулировки, которая помогает выбрать наиболее оптимальный режим работы.

    Потребление бытовых циркуляционных насосов сведено к минимуму и сопоставимо с небольшой лампочкой.

    Кроме того, производители постоянно работают над повышением энергоэффективности агрегатов. Для этого введена единая классификация по этому параметру. Например, потребление электроприборов класса А составляет не более 6 Вт, для чего потребуется чуть более 90 кВт / ч электроэнергии в год. Мощность циркуляционного насоса, а также мощность потребляемого тока указывается в техническом паспорте на изделие и дублируется в табличке, расположенной на его корпусе.

    Уровень шума

    Специфика использования современных циркуляционных насосов в бытовых условиях вынуждает производителей прибегать к нестандартным решениям для снижения уровня звукового давления. Так, для уменьшения кавитации, возникающей при работе агрегата, используются лопатки и каналы оптимальной формы, а корпуса насосов являются массивными конструктивными элементами. Кроме того, вращающиеся части помещены в жидкость, что также способствует бесшумной работе. Чаще всего шум агрегата не превышает 45 дБ при работе на максимальных оборотах. Если регулятор установлен на минимальном уровне, то звук вращающихся элементов практически невозможно услышать.

    Сложность монтажа и эксплуатации

    Для долгой и надежной работы центробежного насоса системы отопления важно правильно его установить. Ранее выпускаемые модели рекомендовалось устанавливать на ответвлениях обратного обогрева в связи с пониженной температурой теплоносителя и, соответственно, лучшим охлаждением электродвигателя устройства. Современные агрегаты изготавливаются из высокопрочных, жаропрочных материалов, поэтому в настоящее время такие ограничения сняты.Однако производители требуют, чтобы насос устанавливался только в положениях, в которых вал ротора будет занимать горизонтальное положение в пространстве. Важным фактором, влияющим на срок службы изделия, является недостаток воздуха в трубах системы отопления. Поэтому установка расширительных баков и кранов Маевского обязательна.

    При установке необходимо предусмотреть байпасную линию, необходимую для работы самотечных систем отопления при выходе из строя насоса. При этом запорные шаровые краны монтируются с обеих сторон насоса, а со стороны грубой очистки котла и обратного клапана устанавливается фильтр.Такая схема увеличивает срок службы агрегата и повышает надежность его работы.

    В процессе эксплуатации насос не требует обслуживания. Единственное, что может потребоваться при включении устройства, это повернуть ротор для облегчения его запуска и удалить воздух из рабочей камеры. Для этого на корпусе устройства есть специальная заглушка, а на валу ротора сделана проточка для отвертки.

    Запуск насоса и удаление воздуха из его рабочей камеры (видео)

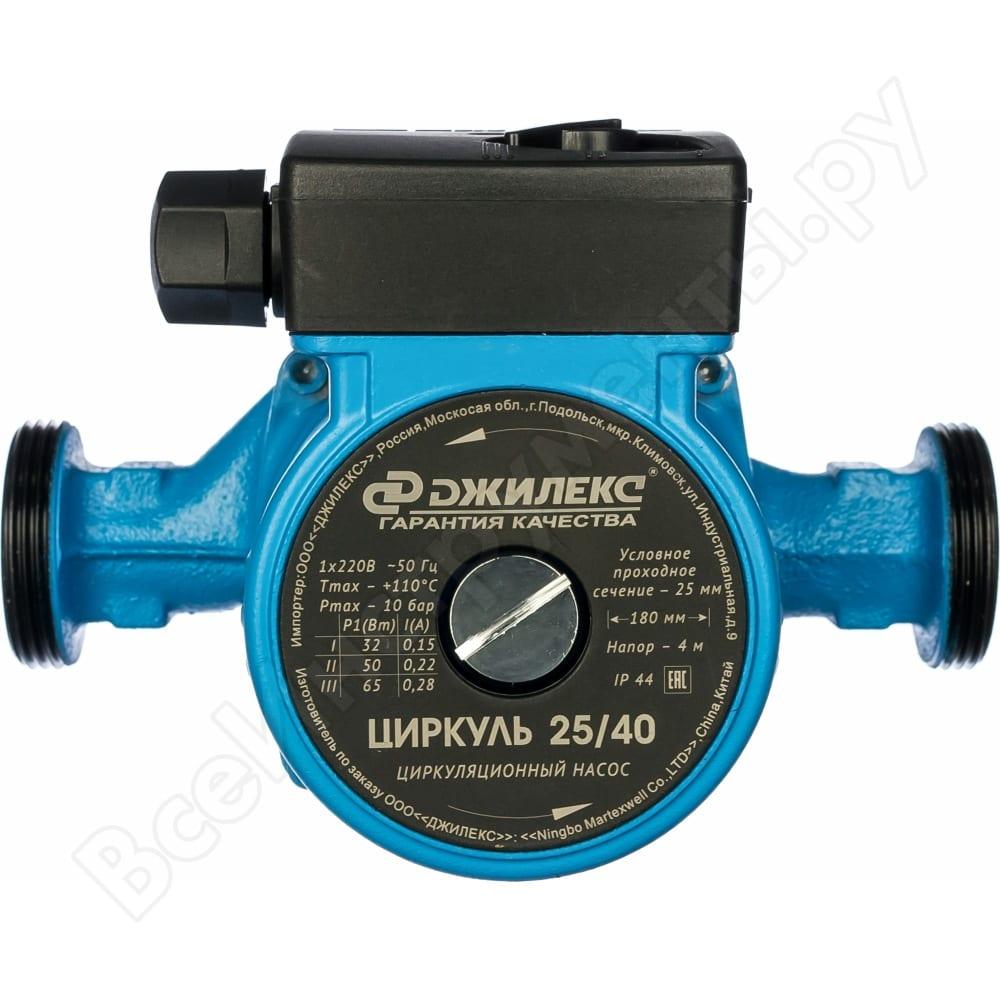

    Благодаря соглашению производителей центробежных насосов их маркировка унифицирована и имеет следующие особенности:

    • первые цифры после марки агрегата указывают на присоединительный диаметр его патрубков;
    • следующая цифра характеризует давление.

    Например, обозначение WILO 25-60 указывает на то, что устройство, производимое WILO, предназначено для подключения к коленам диаметром 25 мм или 1 дюйм, а его напор составляет 6 м или 0,6 атм. Информация о модели насоса содержит табличку, расположенную на устройстве. Кроме того, он включает данные о потреблении тока для различных режимов работы.

    Маркировка циркуляционных насосов

    Производители и цены

    Циркуляционные насосы многих производителей представлены на рынке.Агрегаты немецкой компании Grundfos обладают отличным качеством и техническими характеристиками. Стоимость маломощных устройств из их модельного ряда начинается от 6600 рублей для модели ИБП 25-40 и превышает 19000 рублей для модели ИБП 32-80.

    Продукция другого немецкого бренда WILO обладает отличным соотношением цена / качество. Итак, за изделие с параметрами 25-20 придется отдать от 5990 рублей, тогда как стоимость мощного насоса с напором 80 м составляет почти 11 тысяч рублей.Как видите, по сравнению с Grundfos разница значительная.

    Более бюджетные решения можно найти в линейке моделей итальянской компании DAB и Pedrollo, цена которых снижена примерно на 25% по сравнению с немецкими аналогами. Из недорогих товаров можно выделить товары под китайским брендом SPRUT. Насос LRS 25-40 можно купить всего за 1800 рублей, тогда как за самый мощный LRS 32-120 придется отдать не более 9 тысяч рублей. Единственной проблемой остается качество сборки и комплектующие из Китая.

    От выбора центробежного насоса зависит, насколько надежно и эффективно будет работать отопление. Поэтому нам необходим точный расчет всех параметров с учетом специфики разводки трубопроводов. Правильная установка агрегата влияет на срок службы и производительность, поэтому при установке необходимо строго соблюдать рекомендации производителя оборудования. Только в этом случае помпа сможет долго работать, обеспечивая комфортное тепло в каждый уголок вашего дома.

    Циркуляционный насос для отопления

    При решении задач по отоплению дома необходимо учитывать количество квадратных метров. Если площадь помещения исчисляется сотнями, а не единицами, если в здании несколько этажей, то система естественной циркуляции теплоносителя не справится с задачами отопления. Давление в таких системах, как правило, не превышает 0,6 МПа, поэтому его необходимо будет установить.

    Они повысят эффективность описанных процессов.Лучше всего для этих целей подходят циркуляционные устройства – только они способны усилить циркуляцию воды и дать ожидаемый результат.

    Циркуляционные насосы – принцип работы

    Циркуляционный насос по конструкции аналогичен дренажной установке: корпус выполнен из нержавеющих металлов, имеет керамический ротор и вал с крыльчаткой.

    Ротор приводит в движение электродвигатель. Такая система набирает воду с одной стороны и закачивает ее в трубопровод с другой.Центробежная сила помогает воде перемещаться по системе. Насос позволяет преодолевать сопротивление, неизменно возникающее на отдельных участках отопительного трубопровода.

    Циркуляционные устройства делятся на два типа:

    Насос сухой циркуляции

    Устройство для бытовых систем отопления

    В первом типе ротор не контактирует с водой, которую перекачивает насос. Вся его «рабочая» поверхность отделена от электродвигателя специальными защитными кольцами.Они хорошо отполированы и тщательно подогнаны друг к другу.

    Сухие циркуляционные насосы более эффективны, но при работе они издают очень громкий шум. Поэтому чаще всего их устанавливают только в отдельном, хорошо утепленном помещении.

    Выбирая описываемую модель, необходимо учитывать тот факт, что при работе такой агрегат создает завихрения воздуха. Поднятые вверх частицы пыли могут легко попасть внутрь и повредить уплотнительные кольца, нарушив их герметичность.Тогда вся система выйдет из строя. Поэтому производители позаботились о защите – между кольцами всегда остается тонкий слой водяной пленки. Он играет роль смазки, предотвращающей разрушение уплотнительных колец.

    По отдельным конструктивным элементам насосы сухие циркуляционные также можно разделить на три типа:

    1. Консоль.
    2. Вертикальный.
    3. Блочный.

    Для консольных циркуляционных устройств всасывающая труба расположена снаружи улитки, а выпускная труба находится на корпусе с радиально противоположной стороны.

    В вертикальных установках сопла расположены на одной оси. Называются они так потому, что электродвигатель расположен не в горизонтальном положении, как в первом случае, а в вертикальном. Насосы этого типа устанавливают, если есть необходимость перекачивать большой объем воды.

    Циркуляционные насосы мокрого типа


    Насос с мокрым ротором

    Этот тип насоса отличается от других моделей тем, что ротор с крыльчаткой находится в жидкости, которую перекачивает агрегат.Причем часть, где находится электродвигатель, надежно закрыта металлической крышкой, разделяющей ротор и стартер.

    Такой прибор лучше всего подходит для небольших систем отопления. Он производит меньше шума, не требует дополнительного обслуживания, его намного проще ремонтировать и при необходимости корректировать настройки.

    Единственный недостаток – невысокий КПД. Это связано с тем, что невозможно обеспечить герметизацию втулки, разделяющей статор и теплоноситель.Именно поэтому при установке системы отопления частного дома используются грандфосы с мокрым ротором и защищенным статором.

    Модели последнего поколения оснащены интеллектуальной автоматикой. Позволяет переключать уровень обмоток и увеличивать производительность агрегата. Чаще всего такие модели выбирают при стабильном или немного меняющемся течении воды. Пошаговая регулировка помогает выбрать оптимальные режимы работы, а значит, экономит энергозатраты, обеспечивая работу насосного оборудования.

    Как установить циркуляционный насос?


    Насосная установка

    Для предотвращения циркуляции в системе отопления необходимо правильно выбрать расположение насоса. Необходимо найти, где в зоне водозабора всегда будет избыточное гидравлическое давление. Есть несколько способов искусственно смоделировать это состояние.

    Первый способ – поднять расширительный бачок на 80 см от самой высокой точки трубопровода. Сделать это можно только при хорошей высоте комнаты.Расширительный бак желательно установить на чердаке, но тогда его придется дополнительно утеплить на зиму.

    Второй способ – перенести трубку расширительного бачка от падающего стояка и врезать ее в обратную трубу – туда, где рядом находится всасывающая труба циркуляционного насоса. В результате такой перестановки создаются идеальные условия для принудительной циркуляции.

    Третий способ – вставить циркуляционный насос в подающую трубу сразу за точкой входа воды в расширительный бак.Но сделать это можно только в том случае, если модель оборудования способна выдерживать максимальную температуру теплоносителя.

    И последний. Важно правильно рассчитать мощность мотора. Если в систему отопления вставить двигатель большей мощности, чем необходимо, трубы будут постоянно шуметь. Поэтому перед установкой нужно знать, сколько воды проходит через котел за минуту, учитывать диаметр имеющихся труб и скорость движения воды. Для этого существуют универсальные формулы, упрощающие выбор насоса.

    Типы насосов

    Критерии выбора насоса

    Установка циркуляционного насоса

    О неисправностях насоса

    Циркуляционный насос является одним из основных элементов системы отопления и горячего водоснабжения. Основная функция этого устройства – обеспечение принудительного движения жидкой среды в определенном замкнутом контуре (циркуляции). Благодаря действию помпы обеспечивается более быстрое движение теплоносителя в системе.

    Назначение циркуляционного насоса

    Под циркуляционным насосом понимается устройство, предназначенное для принудительной циркуляции теплоносителя в системе отопления.В системах отопления, основанных на естественной циркуляции воды, он не используется. Но практика показывает, что включение циркуляционного насоса в обычную систему приводит к экономии газа примерно 20-30% . Чем объясняется такая экономия? Дело в том, что при принудительной циркуляции теплоносителя в системе он быстро возвращается в котел. При этом его температура остается немного выше обычной. Поэтому его легче снова нагреть, то есть он потребляет меньше энергии, после чего снова попадает в систему.

    В этом плане наиболее популярными в наше время являются системы отопления, основанные на перекачке циркуляции теплоносителя. Такой спрос обусловлен преимуществами использования этого оборудования.

    К основным достоинствам таких систем можно отнести:
    система быстрого прогрева . Благодаря циркуляционному насосу вся система «разгоняется» за считанные минуты. В результате этого жилые помещения быстро прогреваются. Обычные системы с естественной циркуляцией теплоносителя отличаются тем, что на прогрев помещения требуется гораздо больше времени;
    Эффективность системы характеризуется более высоким показателем .Наличие циркуляционного насоса помогает повысить до максимально возможного значения КПД не только котла, но и всей системы отопления в целом;
    – Система работает надежно. Благодаря надежности и простоте эксплуатации циркуляционных насосов система отопления также работает безотказно;
    нетребовательны . Это преимущество гарантирует независимость отопительной системы от различных дефектов вашей отопительной системы: наличие обратных уклонов, зауженных участков и так далее.

    Типы насосов

    Есть много разновидностей насосов, используемых для циркуляции жидкостей. По конструкции эти агрегаты напоминают дренажные устройства. Их корпуса выполнены из нержавеющего металла. Ротор и вал (на нем установлена ​​крыльчатка) чаще всего изготавливаются из керамики. Ротор вращается электродвигателем. Вода, поступающая в циркуляционный насос, с одной стороны, перекачивается в трубопровод, расположенный с другой стороны. Охлаждающая жидкость движется по системе за счет центробежной силы. Создаваемое в системе избыточное давление направлено на преодоление сопротивления, возникающего на многих участках трубопровода.Циркуляционные насосы

    по принципу действия можно разделить на два подвида: «Мокрые» и «сухие».

    Отметим некоторые особенности циркуляционных насосов системы отопления, с так называемым мокрым ротором . Основная особенность этого типа устройств заключается в том, что крыльчатка и ротор находятся в перекачиваемой жидкости. В этом случае колесо (нержавеющий металл) отделено от статора специальным стеклом. Вал насоса может быть выполнен не только из керамики, но и из металла.Перекачиваемая насосом жидкость одновременно выполняет 2 функции: охлаждение двигателя и смазку трущихся деталей.

    Относительно конструктивных особенностей насосов данного типа отметим, что в основе их сборки лежит так называемый модульный принцип. Суть его в следующем. Сами модули подбираются с учетом требований к циркуляционным устройствам. А именно в зависимости от требуемой производительности и давления. Модульная конструкция насоса значительно облегчает его ремонт.По сути, осуществляется простой заменой вышедшего из строя модуля.

    Следует обратить внимание на это обстоятельство. Использование насоса с мокрым ротором освобождает пользователя от необходимости регулярно удалять воздух из улитки, обустраивая выпускные патрубки. Насос сам удаляет воздух.

    К преимуществам агрегатов мокрого типа можно отнести:
    – относительно низкий уровень шума при работе;
    – небольшие габаритные размеры и небольшой вес устройства;
    – низкий уровень потребления электроэнергии;
    – относительно большой период бесперебойной работы;
    – простота настройки, обслуживания и ремонта.

    Самым существенным недостатком этого типа насосов является относительно невысокий КПД . Как правило, это менее 50%. Это связано, в первую очередь, с тем, что сложно обеспечить качественную герметизацию ротора. Учитывая этот факт, такие модели, естественно, рекомендуется устанавливать только в системах отопления небольших частных домов. То есть там, где общая длина трубопроводов относительно небольшая.

    Также следует помнить, что бесперебойная работа «мокрых» агрегатов возможна только при условии их правильной установки .Главное требование – положение вала должно быть строго горизонтальным. Только при таком расположении вала обеспечивается полная смазка подшипников на водной основе.

    В случае, когда необходимо перекачивать большие объемы жидкости в различных системах отопления, используются устройства с сухими роторами . Свое название они получили из-за того, что двигатели таких устройств не имеют прямого контакта с перекачиваемой жидкостью. Это их характерная черта. Насосная часть и электродвигатель изолированы друг от друга посредством «механического уплотнения».


    В основе СТЮ (скользящее торцевое уплотнение) – 2 кольца, с полированными поверхностями. Один из них, называемый динамическим, установлен на валу. Он вращается вместе с ним. Другой, называемый статическим, неподвижно закреплен в корпусе насоса. Кольца плотно прилегают друг к другу благодаря пружине, которая их взаимно сжимает. Для их производства обычно используется агломерированный уголь. В некоторых моделях, предназначенных для работы в экстремальных условиях, используются керамические или металлические кольца.

    СТЮ относится к так называемым динамическим уплотнениям.Они помогают герметизировать валы, вращающиеся в жидкостях. Происходит это следующим образом. Пространство между поверхностями колец заполнено тонкой пленкой жидкости, так как давление воды в системе выше атмосферного. Благодаря этой пленке насос герметичен. Кроме того, он действует как смазка и средство охлаждения контактных поверхностей. При различных режимах работы насосного устройства характер трения между поверхностями различен. Трение может относиться к смешанной, граничной или сухой форме. Сухое трение наблюдается при отсутствии смазочной пленки.Это приводит к очень быстрому разрушению трущихся поверхностей. В остальных случаях срок службы определяется условиями эксплуатации (состав, температура жидкости).

    Насосные устройства с «сухим» ротором делятся на 3 подвида.
    1. Консоль . Характерной особенностью консольных насосов является сборка, установленная на единой платформе. При этом оси и насоса, и двигателя расположены на одной линии. Широко применяется для организации городского водоснабжения, для решения производственных нужд предприятий.
    2. Моноблок . Они относятся к категории устройств низкого давления. В общем корпусе устанавливается насос и электродвигатель. Эти агрегаты неприхотливы в эксплуатации, легко обслуживаются в эксплуатации. Широко применяется для решения коммунальных услуг, при организации ЖКХ. У этих двух подвидов есть отличительная особенность – расположение входных и выходных патрубков под определенным углом.
    3. Прямые насосы . Основное отличие насосов данной категории от предыдущих моделей – возможность их непосредственной установки на магистраль трубопровода.Форсунки таких устройств расположены на одной линии. Отличаются более высокой надежностью. Предусмотрен механизм для компенсации естественного образования колец в результате эксплуатации. С помощью прижимной пружины осуществляется «самонастройка» деталей.

    Насосы с «сухим» ротором по КПД заметно превосходят аналоги с «мокрым» ротором. Иногда достигает 80%. Однако эти устройства не лишены недостатков, среди которых:
    высокий уровень шума .В связи с этим их установку рекомендуется проводить в отдельном помещении с хорошей звукоизоляцией;
    Обязанность поддерживать чистоту охлаждающей жидкости как в воздухе, так и в помещении. Возникновение завихрения воздуха при работе насоса приводит к притяжению пылевых частиц. В результате попадания таких частиц внутрь корпуса нарушается герметичность. Следовательно, существует необходимость контролировать уровень пыли в воздухе, окружающем насос, а также состав охлаждающей жидкости.

    Критерии выбора насоса

    Выбор конкретной модели и типа насоса основан на нескольких факторах. К ним в первую очередь относятся:
    – так называемая производительность насоса. Расчет этого параметра осуществляется исходя из выбора оптимального условия максимальной загруженности;
    – условия эксплуатации оборудования. Они различаются по типу теплоносителя, температуре, материалу и диаметрам труб;
    – значение внутреннего давления насоса (напор). Его нужно подбирать в соответствии с общим гидравлическим сопротивлением всей системы.При этом этажность здания роли не играет.

    Установка циркуляционного насоса

    При установке циркуляционного насоса следует помнить главное правило: его вал всегда должен располагаться горизонтально. Установлено, что вертикальное расположение вала насоса приводит к потере около 30% его производительности.


    Подвязка (установка) насоса в системе отопления осуществляется следующим образом. Для того, чтобы установить насос в существующую систему отопления, следует сделать байпасную линию, или так называемую байпасную (байпасную) линию.Для этого перерезаем основную (подающую) трубу, куда вставляется шаровой кран. Отдельно собирается байпас и монтируется к магистральной трубе по известной схеме. Перед насосом рекомендуется установить фильтр, а также шаровые краны с двух сторон. Это необходимо для аварийного отключения насоса в случае неисправности, без слива всей воды из системы отопления.

    О неисправностях насоса

    Одна из проблем, возникающих при использовании циркуляционных насосов в системе отопления, заключается в следующем.Насос работает, как правило, в зимний период времени. Другими словами, он в это время постоянно находится в рабочем состоянии и не создает нам проблем. Как только закончится зимний период, отключаем насос. И долгое время он находится вне своего обычного состояния.

    Из-за того, что вода в системе некачественная, в ней выпадают соли жесткости. Соли жесткости – это соли щелочноземельных металлов, растворенные в воде (в основном, кальция и магния). Жесткость воды определяется уровнем концентрации солей жесткости.Следовательно, этот осадок также накапливается в пространстве, отделяющем рабочее колесо от насоса. Таким образом, говорят, что насос, который не работает, закоксовывается. Поверхность крыльчатки покрыта слоем солей жесткости.

    Когда начинается отопительный сезон, запускаем насос. Но при этом наблюдаются нежелательные явления: гудение, отсутствие циркуляции в системе. Они напрямую связаны с тем, что рабочее колесо не может вращаться из-за наличия солей жесткости. В двигателях малой мощности крыльчатка вообще не может вращаться.Что лучше делать в этой ситуации?

    Самый кардинальный, но не экономичный выход – это замена помпы. Однако чаще всего проблема решается более простым способом. Попробуйте сами запустить насос, отвернув гайку и проворачивая вал насоса подходящим инструментом. Во многих случаях этого достаточно. Если в результате этих действий насос не заработает, необходимо будет отделить ротор и тщательно очистить поверхность корпуса и крыльчатки от образовавшейся накипи.

    Резюме

    Положительный эффект от использования циркуляционных насосов очевиден для пользователей автономных систем отопления. Благодаря им обеспечивается повышенная степень комфорта в помещениях. Это проявляется в появлении ряда новых функций:

    Поддержание заданной температуры в каждой отдельной комнате;
    – уменьшение разницы температур, при которой нагретый теплоноситель, выходящий из котла, охлаждается и возвращается обратно в котел. За счет этого происходит заметное увеличение срока эксплуатации ТЭНа;
    – установка в систему труб относительно небольшого диаметра;
    – практическое устранение потерь теплоносителя из-за испарения, присущих открытым системам.

    Ремонт циркуляционного насоса своими руками – пошаговая инструкция

    Циркуляционные насосные устройства пользуются большой популярностью у владельцев частных домов и дачников. Ассортимент насосного оборудования достаточно широк, но общие принципы работы устройств одинаковы. Такое оборудование может остановиться при незначительных повреждениях. Отнести сломанный насос в сервисный центр? Это стоит денег, а во многих регионах просто нет сервисных компаний. Поэтому хозяйственный хозяин дома должен знать, как отремонтировать циркуляционный насос своими руками.

    Чтобы понять, как самостоятельно разобрать, обслужить, отремонтировать циркуляционный насос, необходимо знать его устройство. Располагается такое оборудование следующим образом:

      ,
    • все узлы и механизмы расположены в корпусе , который изготовлен из стали (преимущественно нержавеющей), алюминия и других сплавов;
    • внутри корпуса расположен ротор электродвигателя ;
    • На роторе установлено колесо с крыльями – рабочее колесо , которое обычно изготавливается из технических полимеров.


    Принцип работы циркуляционных насосов

    После включения электрической цепи двигатель начинает вращать ротор с установленной на нем крыльчаткой. Жидкость подается в центральную часть насоса. Лопасти вращаются и сбрасывают воду или другую охлаждающую жидкость наружу из корпуса. Под действием центробежных сил жидкость перемещается и поступает на выход насоса.


    Типы циркуляционных насосов

    В настоящее время на рынке представлены два основных типа циркуляционных насосных устройств.

    1. «Мокрый тип» – в таком оборудовании ротор полностью погружен в перекачиваемую жидкость. Существенным преимуществом такой конфигурации является охлаждение трущихся и нагреваемых деталей за счет контакта с жидкостью. Такое оборудование работает тише и стоит дешевле. При его установке необходимо выдерживать заданное производителем положение корпуса (обычно горизонтальное), так как ротор должен быть полностью погружен в жидкость. Кроме того, устройства мокрого типа проще обслуживать, но они очень чувствительны к отсутствию жидкости в системе (работа всухую может быстро вывести насос из строя).
    2. «Сухой тип» – в таких устройствах электродвигатель насоса размещается в отдельном отсеке или модуле, а передача крутящего момента на ротор осуществляется через приводное устройство (муфту). Насосы сухого типа более эффективны, но имеют и более сложное устройство. «Сухой» насос может работать без повреждений и при отсутствии жидкости в системе, но такая работа приведет к повышенному износу привода.

    Также циркуляционные насосы можно разделить на типы по способу исполнения:

    • моноблок;
    • консольный, состоящий из отдельных блоков.


    Принцип работы циркуляционного насоса

    Чтобы лишний раз не разбирать и не ремонтировать технику, с ней необходимо правильно работать.

    1. Никогда не запускайте насосный агрегат без жидкости в трубах отопления.
    2. Поддерживайте объем воды, перекачиваемой насосом, в рабочих пределах. Превышение или меньшее количество перекачиваемой воды относительно показателей, указанных в техническом паспорте, недопустимо. Если насос рассчитан на перекачку от 5 до 100 литров воды в час – перекачка 3 или 103 литров воды сильно его изнашивает.
    3. Если помпа не использовалась долгое время, включайте ее раз в месяц примерно на четверть часа. Это поможет предотвратить окисление движущихся частей и их последующее повреждение.
    4. Поддерживать температуру в трубопроводах воды не выше 65 градусов. При превышении температуры охлаждающей жидкости осадок может вызвать повреждение движущихся частей насосного устройства. Температура воды выше 65 градусов (например, 70-80 ° C) способствует быстрому износу оборудования.

    Как проводить регулярное техническое обслуживание насоса?

    Время от времени, желательно не реже одного раза в месяц, необходимо проводить внешний осмотр и проверять качество вашего циркуляционного насосного устройства.


    1. Включите насос и убедитесь в отсутствии постороннего шума или чрезмерной вибрации во время работы.
    2. Проверить давление охлаждающей жидкости, подаваемое насосом. Он должен соответствовать показателям, указанным в техническом паспорте.
    3. Убедитесь, что электродвигатель устройства не сильно нагрет.
    4. Проверить наличие смазки на резьбовых фланцах и при необходимости отремонтировать.
    5. Убедитесь, что между корпусом насоса и соответствующей клеммой есть заземление.
    6. Осмотрите насос со всех сторон и убедитесь в отсутствии утечек. Обычно такими уязвимостями являются блок сопряжения трубопровода и корпус насосного устройства. Проверьте уровень затяжки болтов и состояние прокладок.
    7. Осмотрите клеммную коробку. Все провода должны быть надежно закреплены. В установке нет влаги.

    Как устранить типичные неисправности циркуляционных насосов?

    В циркуляционных насосных устройствах существует ряд типичных неисправностей, которые можно устранить самостоятельно. В каждом блоке будут описаны симптомы неисправности, ее причины и действия по ремонту своими руками.

    Насос гудит, нет вращения

    Причина может быть в окислении вала мотора при длительном холостом ходе насоса .Инструкции по поиску и устранению неисправностей.

    1. Убираем воду из насоса и прилегающих к нему трубопроводов.
    2. Демонтируем электродвигатель в комплекте с ротором.
    3. Вращаем ротор вручную или отверткой, упираясь в рабочую выемку.

    Следующей причиной неисправности могут быть посторонних предметов .

    1. Выключите питание оборудования.
    2. Снимаем воду с помпы и трубопроводов.
    3. Выверните винты, которыми крепится корпус и двигатель.
    4. Убираем посторонний предмет.
    5. Входной патрубок насоса защищаем сеткой.

    Также причиной отсутствия вращения может быть нехватка мощности . Для этого проверяем тестером, есть ли на клеммах в коробке напряжение и правильно ли подключены электрические провода.

    Насос не гудит и не вращается

    Основной причиной такой неисправности может быть отсутствие питания или недостаточное напряжение . Для устранения этого необходимо проверить напряжение на выводах и, при необходимости, правильность подключения устройства к источнику питания.

    Многие электронасосы оснащены предохранителем. Во время скачков напряжения перегорает и требует замены.

    Насос начинает работать, но через некоторое время останавливается

    Причиной такой неисправности может быть отложение известкового налета между статором и вращающимся ротором. Неисправность устраняется разборкой электродвигателя и очисткой его от известняковых отложений.

    Помпа очень шумная при включении

    Причиной такой неисправности может быть наличие воздуха в патрубке системы отопления.Для его устранения необходимо удалить воздух из труб. Для автоматического сброса воздуха рекомендуется установить автомат на верхнем участке трубопровода.

    Если резкий шум сопровождается повышенной вибрацией, рекомендуется увеличить давление на входе в насосное устройство. Недостаточное давление можно компенсировать повышением уровня теплоносителя в системе.

    Насос сильно вибрирует

    Причиной этой неисправности обычно является сильный износ подшипника, обеспечивающего вращение рабочего колеса.Неисправность устраняется заменой изношенного подшипника.

    Что делать, если насос выдает недостаточное давление?

    Причиной такого дефекта может быть неправильное направление вращения колеса с лопастями. Причиной этого явления обычно является неправильно подключенная фаза при трехфазном подключении оборудования.

    Также снижение давления может быть вызвано повышенной вязкостью охлаждающей жидкости, тогда рабочее колесо встречает слишком большое сопротивление. Для его устранения необходимо очистить фильтр на впускном патрубке от отложений, проверить сечение впускного патрубка и выставить необходимые параметры регулировки насоса.

    Что делать, если насос останавливается после запуска?

    Скорее всего, причиной такой неисправности может быть неправильное соединение проводов по фазам в клеммной коробке. Возможно, предохранитель на вашей помпе недостаточно плотный. Снимите его и очистите зажимы.

    Как подготовить циркуляционные насосы к зимнему отопительному сезону

    Для бесперебойной работы вашего оборудования в холодное время года необходимо регулярное техническое обслуживание перед началом отопительного сезона.

    1. Проверить правильность подключения насоса к отопительной сети. . Насосное оборудование необходимо устанавливать в месте оросительной сети, где существует минимальная вероятность скопления воздуха. Его рационально разместить на обратной линии, перед котлом отопления.
    2. Перед эксплуатацией убедитесь, что все соединительные элементы сети герметичны. Для предотвращения высыхания прокладок входные и выходные патрубки покрываются консервирующей смазкой во время перерыва в работе.
    3. Проверить состояние фильтра перед входом в насос . При необходимости замените или очистите.
    4. Убедитесь, что устройство правильно подключено к источнику питания. . Он проверяет не только плотность контактов на клеммной коробке, исправность предохранителя, но и правильность подключения фаз и величину рабочего напряжения в сети. Проверьте эти характеристики лучшим тестером.
    5. Перед запуском циркуляционного насоса отопления в обязательном порядке произвести пробный пуск , который должен подтвердить полную герметичность системы и исправность всех ее узлов и оборудования.


    Как разобрать и разобрать циркуляционный насос

    Если при пробном пуске оборудования выявлены недостатки насосного устройства, которые невозможно устранить без его демонтажа и разборки, необходимо выполнить следующие операции.

    1. На подготовительном этапе насосное оборудование обесточивается. При установке насоса в систему трубопроводов встраивается байпас – байпасная труба отопления. При нормальной работе он перекрывается.При длительном ремонте может потребоваться подключение к системе дополнительного насосного устройства.
    2. Выкрутите запорные краны крепления насоса, снимите его.

    Особенно необходим демонтаж насоса перед ремонтом; у вас трубы отопления металлопластиковые. Ремонт «на весу» может привести к повреждению таких труб.

    Разбираем циркуляционный насос

    При серьезном ремонте насосного оборудования необходим не только его демонтаж, но и разборка.Выполняется в следующей последовательности.

    1. Крышка циркуляционного насоса крепится к корпусу болтами. Это могут быть болты под крестовую отвертку или шестигранник. Во время работы болты могут «прилипнуть». Решить эту проблему можно с помощью специализированных аэрозолей, также называемых «жидким ключом». Он прикладывается к болту и через несколько минут легко откручивается.
    2. Снимите крышку. Перед нами ротор с закрепленным на нем ротором с колесом с лопастями.Обычно он держится на зажимах или на болтах. Снимите его, и вы получите доступ к «внутренностям» насосного оборудования.
    3. Осмотрите насос, определите дефектный узел и замените его.

    Самостоятельный ремонт циркуляционных насосов следует производить только по истечении гарантийного срока или при невозможности получения квалифицированной технической помощи. Ряд насосных агрегатов довольно сложно найти на рынке. Обычно это вызвано торговой политикой производителей, поэтому будьте готовы к тому, что в некоторых случаях дешевле купить новое оборудование, чем ремонтировать сломанное.


    Подробнее о технологиях ремонта циркуляционных насосов смотрите обучающее видео.

    Grundfos Comfort Series Циркуляционные насосы для горячей воды

    Часто задаваемые вопросы

    Q. «Как работает циркуляционный насос горячей воды Comfort UP?»
    Циркуляционные насосы для горячей воды A. Grundfos серии “Комфорт” работают по следующему принципу:

    Обратите внимание: В отличие от схемы выше, система горячего водоснабжения Grundfos UP15-10S серии «Комфорт» работает следующим образом: Комфортный клапан устанавливается под краном, наиболее удаленным от водонагревателя.Циркуляционный насос серии UP 15 перемещает горячую воду от водонагревателя по трубопроводу обратно к водонагревателю по трубопроводу холодной воды. Когда вода нагревается на комфортном клапане, он закрывается. Когда кран открыт, теплая вода мгновенно становится доступной для использования без отходов.

    Заявление об ограничении ответственности: Все марки систем мгновенной рециркуляции горячей воды, для которых требуется линия возврата горячей воды , а не , могут быть опасными. Они используют механический термостат, который сообщает системе, когда следует прекратить подачу горячей воды в линию холодной воды.Этот термостат может и в конечном итоге выйдет из строя – из-за этого сбоя горячая вода может перекачиваться в трубопровод холодной воды. Эта горячая вода может вызвать легкие или серьезные ожоги, может повредить туалеты и, возможно, вызвать другие опасности.

    Если вы подключаетесь к циркуляционному насосу горячей воды, мы настоятельно рекомендуем выбрать обычную циркуляционную систему, в которой используется выделенная обратная линия – это предотвращает перекрестное соединение горячей и холодной воды.

    Q. «Я хочу получить горячую воду без долгого ожидания.Как я могу это сделать? »
    A. Два самых простых решения:
    A) Безбаковый водонагреватель у источника.
    B) Система рециркуляции горячей воды. Он состоит из небольшого насоса и обратной линии от вашего самого дальнего приспособления. Насос устанавливается рядом с нижней частью вашего водонагревателя вместе с поворотным обратным клапаном (см. Схему на нашей странице с циркуляционным насосом).

    Q. «Система рециркуляции горячей воды потребляет много энергии?»
    A. Оба варианта используют энергию.Но не так много, как думает большинство людей. В системе рециркуляции мы настоятельно рекомендуем изолировать все трубы с горячей водой. Также наличие таймера и / или термостата потребляет еще меньше энергии. Электрический водонагреватель без резервуара не использует энергии , когда вы не набираете горячую воду.

    Q. «У меня несколько ответвлений горячей воды. Если я использую серию UP15-10S, как я получу воду на все ответвления?»
    A. Вы можете заказать дополнительные комфортные клапаны для каждого ответвления.

    Q. «В чем преимущество установки дополнительного таймера или термостата?»
    A. Любой из них сэкономит энергию (и деньги). Таймер позволяет насосу включаться только в определенное время. Поэтому, если вам нужна горячая вода только утром, вы можете установить таймер на 6-8 часов утра. Тогда в это время насос будет рециркулировать только горячую воду. Термостат отключает насос, когда вода в трубах достигает определенной температуры. Поэтому, когда вода в трубе нагревается, насос отключается.Когда таймер и термостатические регуляторы установлены вместе, последовательно, циркуляционный насос работает ТОЛЬКО в предварительно установленное время, указанное пользователем, И ТОЛЬКО при соблюдении температурных условий термостата. То есть, если таймер или переключатель термостатического управления разомкнут (выключен), циркуляционный насос не будет работать.

    8 Best Hot Water Recirculating Pumps

    Раскрытие информации: этот веб-сайт содержит партнерские ссылки, то есть, когда вы переходите по ссылкам и совершаете покупку, мы получаем небольшую комиссию без каких-либо дополнительных затрат для вас.

    Разве не любопытно, что даже если вы сначала включите кран с горячей водой, вас все равно встретит холодная вода в течение нескольких секунд? На самом деле, если вы живете в довольно большом доме, вы можете даже подождать до двух минут горячей воды.

    Не будем говорить о неудобствах в этом случае! Более важная проблема заключается в том, что вы тратите много воды. Каждый раз, когда вы ждете, пока из крана пойдет горячая вода, вы тратите холодную воду и, по сути, деньги на счет за коммунальные услуги.

    К счастью, эта проблема решается довольно легко! Видите ли, когда вы закрываете кран с горячей водой, горячая вода в нем не возвращается в водонагреватель, а остается на месте. Очевидно, он остынет в считанные минуты. Эту проблему можно решить с помощью лучшего рециркуляционного насоса горячей воды – поскольку такие системы отправляют воду обратно в водонагреватель.

    Поэтому давайте взглянем на некоторые обзоры циркуляционных насосов горячей воды , а затем узнаем все об этих продуктах – как, что и так далее!

    Сравнительная таблица лучших рециркуляционных насосов для горячей воды

    Обзоры рециркуляционных насосов для горячей воды – Top-Picks

    1.Система мгновенной рециркуляции горячей воды Watts 500800

    Этот продукт от Watts поставляется со встроенным таймером и этикеткой, на которой указано, что вы можете сэкономить до 15 000 галлонов воды в год. Естественно, это лишь часть преимуществ этого насоса.

    Каждый рециркуляционный насос горячей воды в основном выполняет одно и то же – экономит воду. Однако из-за конкуренции вы можете ожидать, что продукты разных производителей будут иметь разные преимущества, функции и преимущества.

    Плюсы:

    • Возможность экономии до 15 000 галлонов воды в год.
    • Необслуживаемый продукт.
    • Сообщается, что его можно установить менее чем за час.
    • В комплекте есть все необходимое для настройки и правильного функционирования.
    • Если у вас есть дом с несколькими водопроводными петлями, вы можете выбрать версию с дополнительными сенсорными клапанами.

    Минусы:

    • Сообщается, что он не совместим со всеми водонагревателями.
    • Нагреватели с тепловыми ловушками несовместимы с этим насосом.
    • Судя по всему, даже с этой системой вам все равно придется примерно 5 секунд холодной воды.

    Подробнее: Watts 500800

    2. Grundfos 99452459 Система мгновенной циркуляции горячей воды Comfort

    Второй продукт в нашем списке имеет впечатляющую 5-звездочную оценку, но давайте посмотрим, на что он способен с точки зрения функций. Сообщается, что эта система Grundfos может помочь вам сэкономить до 12 000 галлонов воды в год и может быть установлена ​​менее чем за два часа.

    Кроме того, это решение для модернизации, что означает, что обратная линия не требуется. Очевидно, что система полностью совместима со всеми другими линейными шнурами Grundfos, что значительно упрощает замену деталей и принадлежностей.

    Плюсы:

    • Как упоминалось выше, он может сэкономить до 12 000 галлонов воды в год.
    • Поставляется с таймером, тепловым байпасом, 10-футовым шнуром питания и комплектом шлангов.
    • Приятным дополнением является резервная батарея – при пропадании питания система сохраняет свои настройки.
    • Циркулятор из нержавеющей стали

    Минусы:

    • Сообщается, что этот насос не выдерживает большого давления и, таким образом, несовместим с водонагревателями без резервуаров.
    • С другой стороны, есть люди, которые утверждают, что он будет отлично работать с водонагревателями без резервуара, если падение давления не слишком велико и может быть обработано системой – естественно, это зависит от размера вашего дома. .

    Подробнее: Grundfos 99452459

    3.Циркуляционный насос Taco 006-B4 из бронзы ¾-дюймовый Sweat

    Циркуляционный насос Taco имеет рейтинг 4,6 из пяти, что делает его одним из самых популярных продуктов этого типа. Имея в основном положительные отзывы и целый список плюсов, он может стать отличным дополнением к вашему дому, которое всегда будет поддерживать горячую воду.
    Давайте посмотрим, на что способна эта система.

    Плюсы:

    • Максимальное рабочее давление 125 фунтов на кв. Дюйм.
    • Он может задерживать жидкость при температуре максимум 220F и минимум 40F.
    • Отличается стандартным выходом большой емкости – компактной конструкцией, что делает систему эффективной и тихой.
    • Оснащен прямым приводом – низкое энергопотребление
    • Поставляется с уникальной конструкцией сменного картриджа, который также можно обслуживать в полевых условиях.
    • Не требует обслуживания.
    • Самосмазывающийся
    • Без торцевого уплотнения

    Минусы:

    • Как сообщается, некоторые продукты поставляются с резьбовыми соединениями вместо рекламируемых соединений для пота.
    • Кроме того, перед тем, как запотеть, устройство необходимо разобрать, чтобы не повредить одну из его внутренних пластмассовых деталей.
    • Он становится теплым на ощупь в результате непрерывного использования, что, по-видимому, не понравилось некоторым пользователям. Однако при этом не становится жарко и / или опасно.

    Подробнее: Taco 006-B4 Bronze

    4. Grundfos 59896155 Насос рециркулятора SuperBrute

    Еще один продукт Grundfos в нашем списке – он имеет рейтинг 4,1 звезды и изготовлен из впечатляющих материалов.Система состоит из частей, изготовленных из керамики, углерода, нержавеющей стали и чугуна. Следовательно, вы можете ожидать, что он будет довольно устойчивым / долговечным. Давайте посмотрим на его плюсы и минусы.

    Плюсы:

    • Радиальные подшипники и керамический вал
    • Крыльчатка устойчива к коррозии
    • Корпус насоса изготовлен из чугуна, что делает его пригодным для непрерывной эксплуатации.
    • Как сообщается, он потребляет мало энергии и работает довольно тихо.
    • Отзывы пользователей утверждают, что у насоса нет проблем с подачей горячей воды в смесители за считанные секунды, даже холодным утром.

    Минусы:

    • Некоторые люди утверждали, что необходимость прокладки второго комплекта медных труб через ваш дом является довольно большим недостатком, в основном из-за понесенных затрат и рабочей силы.
    • Как сообщается, продукт не имеет выпускного отверстия для продувки.
    • Несмотря на то, что корпус насоса упругий и изготовлен из чугуна, его не рекомендуется использовать в системах горячего водоснабжения, как это рекламируется на странице продукта. Материал вызовет ржавчину в вашей системе.
    • Не рассчитан / не пригоден для использования с питьевой водой.

    Подробнее: Grundfos 59896155 SuperBrute

    5. Grundfos 59896341 SuperBrute Circulator UPS15-58FC

    Следующий насос Grundfos в нашем списке имеет 4,5 звезды из пяти и с теми же высококачественными материалами, которые мы использовали для этого бренда. . Опять же, мы можем ожидать от этой модели керамики, углерода и нержавеющей стали.

    Плюсы:

    • Крыльчатка устойчива к коррозии
    • Корпус насоса из чугуна
    • Простота установки
    • Жизнеспособна для продолжительного интенсивного использования
    • Как сообщается, она очень тихая и способна мгновенно подавать горячую воду.

    Минусы:

    • Некоторые пользователи упомянули, что вам понадобится 2-дюймовый удлинитель трубы и кусок из нержавеющей стали блока природного газа, в зависимости от применения насоса.
    • Стандартный водонагреватель (газовый или электрический) потребует от вас оснастить насос чугунными монтажными пластинами.
    • Несколько пользователей жаловались, что некоторые части системы ломались во время транспортировки, и рекомендовали будущим покупателям проверять продукт, как только они его получат.

    Подробнее: Grundfos 59896341 SuperBrute

    6.Циркуляционный насос KOLERFLO 110V Циркуляционный насос горячей воды

    Циркуляционный насос KOLERFLO имеет стильный сине-зеленый цвет. Он довольно мощный – 93/67/46 Вт – и может выдерживать максимальное давление 145 фунтов на квадратный дюйм. Кроме того, корпус насоса изготовлен из алюминия (что делает насос пригодным для использования с питьевой водой), а рабочее колесо устойчиво к коррозии.

    Плюсы:

    • Настройки трехскоростного управления
    • Простота установки – все, что вам нужно, это просто гаечный ключ, чтобы подключить насос к трубопроводу вашего дома.
    • Максимум 15 секунд ожидания горячей воды
    • Высокая эффективность и низкое потребление
    • Устойчивость к высоким температурам
    • Бесшумная

    Минусы:

    • Чтобы полностью раскрыть свой потенциал, необходимо правильно загрунтовать.
    • Насос не может заливать сам себя и не нагнетает воду, если в линиях есть воздух.
    • Некоторые пользователи сообщили, что насос не совсем подходит для солнечных панелей для горячей воды.

    7.Циркуляционный насос горячей воды Happybuy RS15-6

    Циркуляционный насос горячей воды Happybuy имеет 4 звезды, а также имеет различные модели с точки зрения размера, мощности и эффективности. Основными особенностями этого насоса являются вход и выход NPT дюйма. Он поставляется с устойчивым к коррозии рабочим колесом и алюминиевым корпусом насоса – подходит для использования с питьевой водой.

    Плюсы:

    • Настройка трехскоростного управления
    • Простота установки – примерно один час.
    • Мгновенная горячая вода
    • Благодаря своей конструкции насос помогает предохранять трубы от замерзания зимой.
    • Высокоэффективный циркуляционный насос горячей воды с низким энергопотреблением.
    • Пользователи сообщили, что они экономят до трех галлонов воды с каждым душем при использовании этого насоса.

    Минусы:

    • Соединения насоса действительно ¾, но имейте в виду, что они не конические, что может повлиять на некоторые сборки.
    • В результате вышеизложенного вы не можете получить ¾ медных адаптеров, например, для очень хорошего уплотнения соответствующих соединений.
    • Сообщается, что поверхность фланца слишком тонкая и может вызвать утечку из насоса.

    8. BOKYWOX 120W 110V Автоматический подкачивающий насос для пищевых продуктов

    Этот насос BOKYWOX рекламируется как автоматический подкачивающий насос для пищевых продуктов. Итак, это автоматический циркуляционный насос, подходящий для средней и горячей воды – с максимальным соотношением этанола 1: 1. Плюс в том, что его можно использовать непосредственно в трубопроводах питьевой воды. Вот его плюсы и минусы:

    Плюсы:

    • Простота установки
    • Отсутствие утечек и отсутствие шума – целесообразно для защиты окружающей среды.
    • Может выдерживать высокие температуры жидкости – до 212F.
    • Высокоэффективный

    Минусы:

    • Не подходит для питьевой воды.
    • После установки вода будет иметь привкус смазочного масла – как сообщается, пропадает после 4-5 раз использования насоса.
    • Несмотря на то, что в нем есть латунные переходники, вы не можете пропустить медную трубку на ½ – узнайте, прежде чем пытаться.
    • Сообщается, что это не насос с дюймовой резьбой США, а британская модель с компрессионным соединением.

    Подробнее: Автоматический бустер для пищевых продуктов BOKYWOX

    Что такое циркуляционный насос для горячей воды?

    Короче говоря, рециркуляционный насос или система горячей воды отвечает за своевременную подачу горячей воды туда, где вы хотите. И под своевременным мы подразумеваем быстро. Этот тип водяного насоса обычно устанавливается на ваш водонагреватель, хотя мы слышали и о некоторых необычных конструкциях. Основное назначение насоса – полностью вернуть неиспользованную горячую воду обратно в водонагреватель.

    Как упоминалось выше, рециркуляционный насос горячей воды – это решение для горячей воды по запросу – больше никакой холодной воды в ваших кранах! Естественно, не все дело в удобстве и удовольствии иметь горячую воду в смесителях, когда вы этого хотите. Поскольку вам не придется напрасно пускать холодную воду, пока она не станет горячей, рециркуляционный насос горячей воды поможет вам ежегодно экономить тысячи галлонов пресной воды.
    Отсутствие такого насоса означает расточительство воды и более высокие коммунальные платежи!

    Каково основное назначение рециркуляционного насоса?

    Основная цель рециркуляционного насоса, по определению, состоит в том, чтобы гарантировать пользователю, что горячая вода всегда доступна, как можно ближе к точке потребления.Таким образом, значительно сокращаются потери воды и потребление энергии, а также повышается комфорт.
    Вы также можете рассматривать рециркуляционный насос как имеющий две цели:
    • Во-первых, такой продукт повышает удобство в домашнем хозяйстве. Вам больше не нужно ждать, пока нагреется холодная вода, и вы можете принять душ или что-то подобное, как только вы включите конкретный кран.
    • С другой стороны, это отличный инструмент для экономии воды и снижения коммунальных платежей за счет продукта с низким энергопотреблением.Такие насосы экологически чистые, поскольку экономят не только воду, но и электроэнергию.

    Короче говоря, рециркуляционный насос здесь, чтобы обеспечить вас мгновенной горячей водой с низкими затратами и меньшими отходами!

    Что следует учитывать при покупке рециркуляционного насоса для горячей воды

    Когда дело доходит до рециркуляционных насосов для горячей воды, можно сказать, что рынок полон вариантов, но отсутствует руководство – так сказать. В принципе, вы можете найти множество моделей и типов насосов, но очень мало советов с точки зрения вещей, которые вы должны учитывать при покупке.Поэтому в следующих строках мы расскажем вам, что вам следует учитывать, когда вы ищете циркуляционный насос для горячей воды, чтобы сэкономить воду.

    • Таймеры

      Наличие таймера на помпе означает, что вы можете запланировать ее выключение, когда захотите. Короче говоря, вы получаете горячую воду только в часы пиковой нагрузки – в зависимости от ваших настроек. Помните, что даже если в вашей помпе нет встроенного таймера, вы можете легко установить его.

    • Прочность

      Долговечность, естественно, относится к материалам.Вам понадобится насос из высококачественной нержавеющей стали, особенно если вы хотите, чтобы он прослужил более трех-пяти лет. Есть сведения о насосах, которые прослужили от 10 до 15 лет, в основном потому, что они были изготовлены из высококачественных материалов.

    • Материал корпуса насоса

      Даже если важны высокопрочные материалы, вы также должны рассмотреть возможность использования водяного насоса. Например, корпус насоса из чугуна делает насос непригодным для использования с питьевой водой, поскольку чугун вызывает ржавчину в системе.Если вы хотите пропустить через насос питьевую воду, вам придется искать насос с алюминиевым корпусом.

    • Сравнение традиционных водонагревателей и безбаквальных водонагревателей

      Для безрезервуарных водонагревателей обычно требуются насосы большей мощности. Если ваше водоснабжение основано на насосе для неглубокой скважины, например, рециркуляционному насосу будет очень трудно нагревать воду. Как мы уже упоминали в разделе обзора, большинство рециркуляционных насосов для горячей воды не обладают необходимой мощностью для работы ни с бензиновым безбакерным водонагревателем высочайшего качества, ни с электрическим водонагревателем без резервуара.В этом отношении вы должны принять во внимание свой водонагреватель перед покупкой насоса.

    • Заполнение

      В отличие, например, от погружного скважинного насоса, который нужно заливать только один раз, большинство рециркуляционных насосов горячей воды не требуют заливки и могут работать с небольшим количеством воздуха в линиях. Однако есть насосы, которые необходимо залить, и они не будут работать, когда в линиях присутствует воздух.

    Типы рециркуляционных насосов горячей воды

    Естественно, существует несколько типов рециркуляционных насосов горячей воды.Это связано с тем, что, как вы, возможно, знаете, существуют водяные насосы, для которых требуется установка дополнительных труб и так далее – например, некоторые из продуктов, описанных выше. Таким образом, существует два типа рециркуляционных насосов горячей воды, которые следует учитывать при выборе такого агрегата. Для каждого типа потребуются разные настройки, трудозатраты и расходы.

    • Полная рециркуляционная насосная система

      Полная рециркуляционная насосная система подразумевает использование дополнительной трубы, предназначенной исключительно для горячей воды.Разумеется, дополнительная труба будет установлена ​​в водопровод вашего дома и присоединена к насосу. Естественно, насос должен поддерживать этот тип системы, поэтому обязательно внимательно проверьте его перед покупкой.

      Двигаясь дальше, полная система рециркуляционных насосов создает петлю – от водонагревателя до крана и обратно. Система будет откачивать неиспользованную горячую воду обратно через вышеупомянутый контур с помощью насоса горячей воды. Поэтому, когда вы включите краны с горячей водой, вас быстро встретит горячая вода.Система предотвращает охлаждение воды, быстро втягивая ее обратно в водонагреватель.

      Есть несколько вещей, которые делают эту систему жизнеспособной, хотя некоторые люди считают ее дорогостоящей;

      • Водонагреватель работает непрерывно, в нем циркулирует вода. Несмотря на это, система не так сильно влияет на затраты на электроэнергию и газ, как вы думаете.
      • Большинство насосов оснащены датчиками и таймерами, которые повышают их эффективность и снижают потребление энергии.
      • Например, датчик отключит насос, как только он завершит цикл.
      • С другой стороны, таймер позволит вам контролировать время активности помпы.
      • Наконец, стоимость дополнительной трубы может быть довольно высокой. Вот почему многие люди выбирают другой вариант.
    • Система комфорта с рециркуляционным насосом

      В отличие от предыдущей системы, в этой системе будет использоваться текущая труба холодной воды для подачи неиспользованной воды в нагреватель.В этом случае насосы имеют, так сказать, более простую конструкцию и очень доступны по цене.

      Это наиболее экономичное решение, когда речь идет о насосах и системах рециркуляции горячей воды. Если вы не можете себе позволить или у вас просто нет времени установить предыдущий вариант, то этот вариант для вас!

      Система комфортного типа может быстро обеспечить вас горячей водой в тех частях вашего дома, где есть проблемы с быстрой подачей горячей воды. Если ваш водопровод находится далеко от вашей кухни или душа, рециркуляционный насос с использованием этой системы решит все ваши проблемы.
      Вот некоторые из ключевых аспектов этого типа циркуляционных насосов для горячей воды;

      • Нет необходимости устанавливать дополнительные трубы, что снижает первоначальную стоимость системы.
      • У этого типа системы есть свои недостатки. Например, поскольку для горячей и холодной воды используется одна и та же труба, в холодном кране может содержаться теплая вода или даже охлаждение может потребоваться некоторое время.
      • Если у вас болотный кулер, проблемы, о которых мы упоминали выше, могут быть несколько более серьезными. Вот почему большинство пользователей отключают свои насосы летом.

    Плюсы и минусы установки рециркуляционного насоса горячей воды

    Как мы уже несколько раз упоминали, все в жизни имеет как преимущества, так и недостатки. Однако, как говорится, нужно учитывать полную половину стакана, а не пустую.

    Тем не менее, мы готовы познакомить вас как с плюсами, так и с минусами установки циркуляционного насоса горячей воды в вашем доме. В конце концов, решать вам, хотите ли вы, чтобы проблема с горячей водой была решена, или нет.

    Плюсы

    • Маленький и компактный – поместится под раковину.
    • Встроенные или встроенные таймеры позволяют насосу работать, когда вас нет дома.
    • Найти насос на Amazon очень легко – причем по отличным ценам.
    • Очень проста в установке, эксплуатации и обслуживании.
    • Система на основе циркуляционного насоса горячей воды расходует меньше воды.
    • Обеспечивает мгновенную подачу горячей воды в любой тип системы / водопровода / дома.

    Минусы

    • Некоторые модели влияют на холодную воду, делая ее чуть теплой или холодной через несколько секунд после включения крана холодной воды.
    • Для рециркуляционных насосов горячей воды требуется источник питания рядом с установкой, что может быть опасно, если насос протекает.
    • Такие насосы отличаются малой производительностью в холодном климате.
    • Если ваша помпа работает по таймеру, и вам нужна горячая вода на время, когда таймер помпы не установлен, тогда вы не сможете наслаждаться мгновенной горячей водой.

    Рециркуляционные насосы горячей воды ДЕЙСТВИТЕЛЬНО экономят деньги?

    Экономят ли насосы рециркуляции горячей воды деньги или нет – вопрос, заслуживающий обсуждения.Это главным образом потому, что есть люди, утверждающие, что они не экономят деньги и являются пустой тратой времени и энергии.
    Чтобы доказать или опровергнуть вышесказанное, давайте посмотрим на стоимость установки циркуляционного насоса горячей воды в вашем доме:

    • Один из самых дешевых насосов, который вы можете купить, стоит около 200 долларов.
    • Поскольку у вас, скорее всего, будет насос с таймером, предположим, что вы настроили его на работу на 3 часа в день в часы пик. В зависимости от мощности устройства вы будете тратить от 20 до 30 долларов в год на электроэнергию.
    • Очевидно, нужно учитывать и тепловые потери. Это зависит от разницы температур и расстояния от нагревателя до смесителя. Предположим, что в результате потери тепла вы потеряете около 100 долларов в год.
    • Теперь, с точки зрения экономии воды, 5000 галлонов округляют до примерно 25 долларов экономии, в зависимости от цены за галлон. Поскольку большинство насосов утверждают, что экономят около 15 000 галлонов в год, предположим, что вы сэкономите около 75 долларов.

    Анализируя результаты, вы можете увидеть, что, хотя наличие циркуляционного насоса горячей воды не экономит ваши деньги, это довольно дешевое предложение.Вы будете тратить около 100 долларов в год на запуск такого насоса в вашем доме.

    Теперь, учитывая, что вы экономите воду на сумму 75 долларов, можно с уверенностью сказать, что циркуляционный насос горячей воды – хорошее дело. В конце концов, без него вам пришлось бы заплатить около 200 долларов и ждать, пока нагреется холодная вода!

    Как установить циркуляционный насос горячей воды?

    Как вы видели в разделе обзора, большинство, если не все насосы рециркуляции горячей воды, могут быть установлены очень легко. Для некоторых вам понадобится только гаечный ключ, а для других может потребоваться пара других инструментов, в зависимости от типа насоса.

    Тем не менее, вот базовое руководство по установке циркуляционного насоса горячей воды. Обязательно ознакомьтесь с руководством пользователя, прежде чем принимать наши слова как должное, чтобы убедиться, что ваша модель не требует каких-либо дополнительных или конкретных действий.

    Инструменты и материалы – вам понадобится комплект рециркуляционного насоса (включая обратный клапан и гибкие подающие трубки), отвертку, плоскогубцы или трубный ключ, ведро и полотенце.
    Для насоса потребуется розетка на 120 В. Могут потребоваться некоторые дополнительные детали и сантехнические работы, в зависимости от конфигурации насоса и / или водопровода в вашем доме.

    Чтобы установить рециркуляционный насос горячей воды, выполните следующие действия:

    1. Перекройте подачу воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель. Убедитесь, что поток воды полностью остановлен. Если поток не останавливается, возможно, вам придется перекрыть подачу воды в дом.
    2. Отсоедините гибкий водопровод на горячей стороне водонагревателя. Держите полотенце или тряпку поближе, так как из трубы может вытечь остатки воды.
    3. Прикрутите насос к горячей стороне водонагревателя. Убедитесь, что циферблат с таймером повернут в сторону, откуда к нему можно получить доступ.
    4. Подсоедините линию горячей воды к верхней части насоса, а затем затяните узел плоскогубцами. Убедитесь, что нет перегибов, которые могут ограничить поток воды.
    5. Подойдите к раковине, наиболее удаленной от водонагревателя. Здесь вы установите обратный клапан. Закройте водопроводные краны, закрыв оба клапана подачи, которые управляют трубами подачи холодной и горячей воды.
    6. Затем необходимо отсоединить подводящие трубки смесителя от запорной арматуры, находящейся под раковиной. Теперь вам нужно подключить обратный клапан к подающим трубкам крана.
    7. Существующие подающие трубы, которые выходят из выпускных патрубков крана, должны быть навинчены на два верхних выпускных отверстия, которые находятся на обратном клапане. Трубопровод горячей воды должен располагаться слева, а холодный – справа.
    8. Протяните новые трубы подачи воды от обратного клапана к запорным клапанам как для горячей, так и для холодной воды.Убедитесь, что они подключены к нужным клапанам.
    9. После того, как новые подводящие трубки будут плотно подсоединены, обратный клапан можно прикрепить к стене с помощью винтов, которые идут в комплекте.
    10. Затем необходимо снова включить воду как в водонагреватель, так и в кран для раковины. Вы должны позволить воде течь в дальней раковине, пока весь воздух не выйдет из водяных линий. Перед включением питания насоса убедитесь в отсутствии утечек.
    11. Наконец, вы можете настроить помпу с помощью таймера.

    Как видите, для установки вашего собственного циркуляционного насоса горячей воды требуется всего 11 шагов!

    Часто задаваемые вопросы

    1. Нужен ли мне циркуляционный насос горячей воды?
      В принципе, если вода, текущая по вашему крану, нагревается более 45 секунд или около того, вам следует серьезно подумать о том, чтобы установить такой насос в вашем доме.
    2. Циркуляционный насос горячей воды занимает много места?
      Вовсе нет. Эти изделия обычно очень маленькие и устанавливаются либо под раковиной, либо рядом с водонагревателем.
    3. Сколько времени нужно, чтобы установить циркуляционные насосы самой горячей воды? Это сложный процесс?
      Как вы видели ранее в этой статье, процесс совсем несложный. Вам просто нужно убедиться, что вы отсоединяете и подключаете правильные клапаны и водопроводные линии. По времени на полную установку циркуляционного насоса горячей воды у вас уйдет максимум 2–3 часа.
    4. Как избежать и предотвратить коррозию циркуляционного насоса горячей воды?
      Такие насосы обычно подвержены коррозии, ускоренной потоком.Это может быть очень дорогостоящей проблемой – вам следует регулярно проверять водяной насос на наличие таких проблем. Сама коррозия вызвана агрессивным химическим составом воды или чрезмерной скоростью потока. Из-за этого трубы размываются водой внутри них. Основными частями, на которые влияет эта проблема, являются локти, изгибы и тройники вокруг тонких стен. Чтобы избежать и предотвратить коррозию, рекомендуется выбрать рециркуляционный насос горячей воды меньшей производительности, а также уменьшить резкие изменения направления труб в водопроводе вашего дома.

    Не забудьте ознакомиться с нашими обзорами первоклассных таблеток для очистки воды и советами по поиску подходящего решения для фильтрации.
    здесь!

    Заключение

    К настоящему времени поиск лучшего рециркуляционного насоса горячей воды не должен быть для вас проблемой! В конце концов, мы предоставили вам всю информацию, необходимую для того, чтобы сделать правильный выбор, когда дело доходит до покупки такого продукта.

    Кроме того, мы изучили несколько обзоров циркуляционных насосов для горячей воды и представили вам одни из лучших продуктов, доступных в настоящее время на рынке.Однако не спешите и помните обо всем, о чем мы уже говорили. Хотя рециркуляционные насосы для горячей воды – отличный способ сэкономить воду и деньги, они должны быть установлены и должным образом ухожены. Вам следует регулярно проверять наличие утечек, признаков коррозии и / или ржавчины, а также убедиться, что насос работает на полную мощность.

    В конце концов, мы надеемся, что наша статья дала вам именно ту информацию, которая вам была нужна, и что вы готовы приобрести и насладиться циркуляционным насосом для горячей воды!

    Как правильно выбрать аквариумный насос для вашего рифового резервуара.

    Я никогда не забуду свое первое приключение, посвященное естественным коралловым рифам. Раньше в тот же день у меня узелки в животе. В течение многих лет я исследовал и изучал эти древние организмы, и через несколько часов меня поглотит их водный мир.

    Я до сих пор помню затяжной вкус завтрака, когда наша зафрахтованная лодка осторожно плыла по нереально голубой воде. С учащенным пульсом и волнением, которого я не чувствовал с детства, я в последний раз взглянул на вселенную вокруг себя.Погрузившись в воду, мой мир никогда не будет прежним.

    Если у вас никогда не было возможности исследовать естественные коралловые рифы, то почти невозможно полностью объяснить их красоту. Кажется, будто вы каким-то образом попали в другое царство.

    Автор:

    Как аквариумист на протяжении всей жизни, Юлия испытывает бесконечное любопытство к нашей подводной вселенной. Получив степень бакалавра в области инженерии окружающей среды, она превратила свое увлечение в успешную карьеру.Во время работы в Институте охраны окружающей среды в Москве ее увлечение морской водой и рифовыми аквариумами только усилилось. Переехав в США в 2013 году, Юлия отправилась в еще одно интересное путешествие, поделившись своим беспрецедентным опытом со всеми аквариумистами … Подробнее .

    БЫСТРЫЕ НАСОСЫ ДЛЯ АКВАРИУМА СРАВНИТЬ НАШИ ТОП-10 ПОДАЧЕЙ:

    Лучшие аквариумные насосы для рифового бака:

    Лучшие бюджетные и нано-аквариумные насосы:

    Когда мы осторожно плавали, глаза расширились от чистого изумления этой океанической цивилизации, возможно, самым поразительным ощущением было то, насколько сильны были водные течения.Вы когда-нибудь стояли в открытом поле, когда приближается буря? Внезапными порывами ветра, подчеркнутыми устойчивым потоком стремительного воздуха, который пытается вас оттолкнуть?

    Представьте себе это ощущение, но под водой. Сила наших океанов – это то, чего наш мозг, ограниченный сушей, никак не может понять. Что меня поразило, особенно после того, как исключительно сильное течение унесло меня далеко от моей дайвинг-группы, так это то, как мало эта сила беспокоила риф. Эти визуально тонкие организмы процветали в этом экстремальном движении воды.

    Сейчас, много лет спустя, я все еще представляю себе этот момент, когда имею дело с потоком воды в рифовом аквариуме. Фактически, этот опыт изменил тему, которая, как я уже знал, важна, и повысила ее реальное влияние на развитие рифовых аквариумов.

    Как рефрижераторам, перед нами стоит задача воспроизвести основные столпы природы. Для того, чтобы создать настоящее чудо жизни на коралловых рифах, недостаточно просто поддерживать уровень питательных веществ и качество освещения в «приемлемом диапазоне».

    Без точного воспроизведения ваш рифовый аквариум никогда не сможет раскрыть свой истинный потенциал.Вас это пугает? Вы боитесь, что у вас нет времени, денег или знаний, необходимых для выращивания настоящего кусочка океана в своей гостиной?

    Остановитесь прямо здесь.

    Да, создать и поддерживать рифовый аквариум не так просто, как небольшую чашу, наполненную золотыми рыбками. Однако это не ракетостроение. На самом деле, самое большое препятствие, которое действительно мешает людям погрузиться в это хобби, – это не их неспособность. Скорее, это их страх перед неизвестным.

    На самом деле, если вы научитесь заниматься этим хобби, выучить и развить свой набор навыков поразительно просто.Конечно, в основе каждого взлома лежат знания.

    Помня об этом, команда ReefHacks решила создать идеальное руководство для новичков. В отличие от других руководств, которые изрыгают ненужную информацию, мы выбрали другой подход. Наши гиды предоставят вам вкусные кусочки истины, не тратя время на обсуждение элементов, которые действительно не помогают в достижении ваших целей.

    Как вы, возможно, уже знаете, по крайней мере, я надеюсь, это руководство подробно описывает один из немногих фундаментальных элементов каждого рифового аквариума: поток / движение воды и лучшую силовую установку для рифового аквариума.

    А теперь сядьте, расслабьтесь и возьмите чашку своего любимого напитка. Пришло время окунуться в бурлящий мир движения воды в рифовом аквариуме.

    ПРЕДУПРЕЖДЕНИЕ: Если вы заболели морской болезнью, вы можете принять лекарство, прежде чем продолжить.

    Круговорот жизни – Почему важен поток воды?

    За те годы, что я работал с рифовыми резервуарами, я не думаю, что когда-либо встречал начинающего рефрижератора, который не соглашался бы с тем, что движение воды важно. Для многих это одно из понятных правил.Чтобы резервуар был здоровым, необходима циркуляция воды.

    Однако на вопрос, почему именно , почему поток воды является столпом жизни резервуара, большинство пожимают плечами и отвечают: «Ну, потому что это так?»

    Да, действительно, движение воды необходимо, потому что это так. Но есть гораздо более серьезная причина, по которой это одна из самых важных тем, связанных с настройкой и обслуживанием резервуаров. Качество движения в вашей стеклянной экосистеме играет прямую роль почти для всех основных параметров жизнеобеспечения жителей.

    Без надлежащей циркуляции у вас не было бы ничего, кроме галлонов отвратительной, вонючей и наполненной трупами воды. Если это не та эстетика, к которой вы стремитесь, я полагаю, вы хотите предотвратить все, что очень похоже на этот мрачный сценарий.

    Давайте кратко обсудим основные причины, по которым поток воды доставляет жизнь или приглашает смерть в ваш резервуар:

    • Поддерживает газообмен – Сказать, что газообмен является важным биологическим процессом для здоровья резервуара, – это ничего не сказать.Этот фундаментальный процесс описывает эффективность поступающего кислорода в зависимости от скорости экспорта углекислого газа. Вкратце, по мере накопления уровней углекислого газа уровни pH снижаются. В конечном итоге это снижает щелочность и резко увеличивает кислотность воды.
    • Поддержка вывоза мусора – Можете ли вы представить себе, в каком ужасе были бы крупные города, если бы канализационная или мусорная система вышли из строя? В считанные дни большинство городов превратятся в очаги болезней, прогорклые продовольственные магазины и вообще отвратительные.То же самое можно сказать и о рифовых аквариумах. Без надлежащего потока воды отходы, образовавшиеся от кораллов и других обитателей, не удаляются достаточно быстро. Это может привести к множеству проблем, таких как удушье, серьезные инфекции и снижение скорости фотосинтеза. Фактически, это проблема, которая в настоящее время преследует системы естественных коралловых рифов. Уменьшение движения воды наносит серьезный ущерб этим магическим рифовым цивилизациям.
    • Транспортировка продуктов питания – Во многих отношениях поток воды подобен огромным железным дорогам, отвечающим за доставку продуктов питания по всей стране.Когда мы исследуем доставку пищи в дикой природе, океанические течения разносят пищу, такую ​​как фитопланктон, через колонии рифов. В вашем аквариуме это действие отражается через аквариумную головку. В нашей среде эти искусственные токи повышают эффективность пищевых продуктов и пищевых добавок.
    • Накопление вредных организмов – Тихая вода является питательной средой для накопления вредных бактерий. Поскольку вода по-прежнему застаивается, отсутствие эффективного удаления отходов стимулирует развитие патогенных бактерий.В конечном итоге это подвергает риску весь ваш аквариум, но особенно кораллы. Если не установить этот флажок, концентрация бактерий подвергает кораллы, рыб и других обитателей повышенному риску серьезных инфекций. Еще одно заслуживающее внимания предупреждение для резервуаров с низким расходом или даже мертвых зон (где нет потока и движения воды) может привести к серьезным проблемам с цианодорослями. Узнайте здесь, как удалить циано из вашего рифового аквариума за 10 простых шагов.

    *

    Определение токов – поток в зависимости от движения.

    Часто даже в этой статье вы увидите, что термины «поток» и «движение» взаимозаменяемы.На первый взгляд, оба термина могут использоваться для описания циркуляции воды. Хотя это правда, каждый термин определяет определенные текущие типы. Я не собираюсь углубляться в эту тему, но рекомендую продолжить собственное исследование.

    Однако я считаю важным вкратце обсудить различия между этими двумя движениями воды. Эти знания пригодятся вам, когда вы продолжите изучение водных течений в рифовых резервуарах и различных устройств, отвечающих за поддержание этого действия.

    • Поток воды – По сути, когда используется для описания действия воды в аквариуме, термин «поток» часто относится к воде, движущейся по прямой линии.Еще одно слово, с которым вы столкнетесь при обсуждении этой темы, – это ламинарный поток воды. Это больше всего похоже на те течения, которые встречаются в океанах. Турбулентный ламинарный поток, который иногда называют турбулентным потоком, возникает при пересечении двух токов. Хотя это возможно в аквариуме, в основном вы будете использовать непересекающиеся ламинарные токи.
    • Движение воды – В дикой природе кораллы подвержены влиянию приливов и отливов приливов и волн. Это толкающее и тянущее действие идеально подходит для жителей, живущих ближе к поверхности.Большинство кораллов, обитающих в рифовых аквариумах, предпочитают эту форму циркуляции.

    Не все потоки движутся в одну точку – скорость потока рифового аквариума.

    Если вы не заметили, почти каждый элемент вашего рифового аквариума зависит от его обитателей. Самая большая ошибка, которую вы можете сделать, – это попытаться создать и поддерживать рифовый аквариум на основе общих «правил». Как и в дикой природе, универсальных правил не существует. Наш мир и все его наземные и морские обитатели уникальны.

    При этом в природе есть образцы, способные поддерживать жизнь. Ключевым моментом является определение этих шаблонов и уточнение каждого из них для вашей уникальной среды резервуара. В то время как одни виды могут процветать в более бурных водах, другие могут реализовать свой потенциал только в более пологих режимах течения.

    Давайте взглянем на два самых популярных типа кораллов, SPS и LPS, и изучим их требования к структуре течения.

    Z’s Yellow Eyed Jawdropper.

    Расход для кораллов SPS (Small Polyp Stony).

    В общем, кораллы SPS предпочитают одни из самых высоких скоростей потока среди обитателей аквариума. Эти уникальные существа процветают, когда подвергаются более сильным турбулентным потокам, которые перемещаются в случайном порядке. Хотя есть много причин, по которым кораллы SPS ценят высокий поток и скорость оборота, в первую очередь это необходимо, поскольку твердый поток помогает удалять отходы полипов.

    Это очень похоже на их естественную среду, которая подвержена сильному движению волн и приливов.Наряду с сильной, рандомизированной структурой течения, кораллы SPS преуспевают с одинаково высокой скоростью обновления от 30 до 50 раз.

    Короче говоря, скорость оборота – это количество раз, когда весь объем воды в вашем резервуаре проходит через насосную систему каждый час.

    Оборот составляет: (поток вашего аквариумного насоса в резервуаре + поток обратного насоса) / объем резервуара без учета объема отстойника. Как правило, при описании требований к потоку кораллы оцениваются по следующей шкале:

    • Low Flow – Отличается наименьшей общей скоростью оборота воды, которая обычно колеблется примерно в 20 раз и подходит только для определенных типов кораллов.
    • Средний поток – Большинство видов кораллов, которые процветают в средах с низким потоком, также могут преуспеть в этом потоке, который характеризуется 20-30-кратной скоростью обновления. Ксения, кожаные кораллы или зоантиды, как правило, процветают при такой скорости потока.
    • High Flow – Когда дело доходит до кораллов SPS, таких как акропора, это наиболее эффективная скорость текучести. Официальный расчет для этой ставки составляет от 40 до 50x оборота или даже от 80 до 100x. Интересно, что даже при такой экстремальной скорости обновления кораллы со средним потоком относительно счастливы в этой среде, но для них всегда легко найти место со средним или низким потоком в вашем аквариуме, поэтому не беспокойтесь об этом слишком сильно.

    Расход для кораллов LPS (Large Polyp Stony).

    Также называемые мягкими кораллами или кораллами LPS, они гораздо более чувствительны к потоку и скорости обновления, чем их более мелкие аналоги. Вместо того, чтобы процветать в быстрой смене воды и бурных водах, этим величественно большим обитателям требуется гораздо меньшая скорость течения.

    В целом, вы обнаружите, что LPS-кораллы лучше всего развиваются в средах с низким и средним потоком, которые характеризуются скоростью обновления от 20 до 30 раз. Наряду со скоростью движения воды, одним из наиболее важных элементов не только для LPS-кораллов, но и для здоровья всего вашего рифового аквариума, является избегание мертвых зон.

    Как сделать так, чтобы ужасные мертвые зоны не повредили вашему драгоценному водному миру? Давайте узнаем…

    Управление силой движения – Совет по Aquarium Powerhead.

    Итак, теперь, когда мы обсудили различные типы и важность циркуляции воды, как на самом деле создать токи в закрытом резервуаре? Благодаря мощности аквариумного насоса.

    По сути, ваш насос является сердцем и мозгом вашего искусственного океанического течения. Без мощного, надежного и идеально расположенного насоса вам суждено получить неэффективный резервуар.Однако, прежде чем мы перейдем к наиболее рекомендуемым аквариумным насосам, куда вы их поместите?

    Размещение силовой головки в рифовом резервуаре:

    Не только положение аквариумных насосов имеет первостепенное значение для правильной циркуляции, но и зависит от вашего аквариума. Поскольку внутренняя конструкция вашего аквариума, также известная как акваскейп, может иметь практически неограниченное количество вариантов, точное размещение проточных насосов может варьироваться.

    Тем не менее, есть несколько правил, которым вы должны следовать. Во-первых, избегайте размещения силовой головки в местах, где ее потоку препятствуют камни, растения или кораллы.Постарайтесь определить место, где поток может достигать противоположной стены, не будучи заблокированным. Это может быть сложно и, возможно, потребует корректировки вашего акваскейпа.

    Например, в нашем резервуаре на ReefHacks мы разместили оба наших EcoTech VorTech MP10wQD на задней стенке. Один расположен слева от перелива, а другой – справа от перелива. Наша особая схема акваскейпинга требовала именно такого расположения для оптимального потока воды. Поскольку наш коралл любит более бурное движение, мы установили насосы в режиме Reef Crest на 100% Anti-Sync.

    Конечно, это приводит нас к горячей теме производителей насосов. Я не могу сказать вам, сколько раз меня спрашивали: «Какая головка для аквариума лучше всего подходит для рифового аквариума?» Как и в случае со многими другими компонентами резервуаров, невозможно выбрать только один как «лучший».

    Из-за уникальной конструкции и требований рифовых аквариумов просто не существует одного устройства, которое бы превосходило их все. Однако некоторые из них светятся ярче, чем другие, для конкретных целей и условий.Например, нам нравятся насосы EcoTech VorTech, но есть много других первоклассных устройств.

    Вот некоторые из наших фаворитов:

    Бюджетные и нано-рифовые силовые головки:

    Flow Into Beauty, Health and Vitality – Заключительные мысли.

    Как видите, циркуляция воды намного важнее, чем просто обеспечение «реалистичной» среды обитателям резервуаров. Этот элемент определяет здоровье, выживаемость и внешний вид этих волшебных организмов.

    Если вы только начинаете заниматься этим увлекательным хобби или являетесь опытным рефрижератором, желающим улучшить свои навыки, ReefHacks здесь для вас. Если у вас есть какие-либо вопросы или вы хотите прокомментировать это руководство, посетите нашу страницу в Facebook и отправьте нам сообщение.

    От имени всей команды ReefHacks мы надеемся, что это руководство помогло ответить на некоторые из ваших вопросов, и, как всегда, удачи!

    Юлия Иванова для ReefHacks.

    Размер циркуляторов

    Опубликовано: 18 июня 2014 г. – Дэн Холохан

    Категории: Горячая вода

    В 1970 году я пошел работать на представителя производителя на острове Лонг и влюбился в гидронику.Мы продали Bell & Gossett, и один из старших продавцов однажды отвел меня в сторону и рассказал мне о мраморе.

    «Когда вы рассчитываете размеры циркуляционных насосов или даже когда вы просто смотрите на работу с горячей водой, – сказал он, – вы должны представить, что находитесь внутри трубы, катясь от одного конца к другому, как мрамор. ” Я кивнул и улыбнулся. Это было то, что я мог видеть мысленным взором. «И всякий раз, когда вы добираетесь до футболки, – продолжал он, – просто спросите себя, по какой дороге вы бы пошли, если бы были шариком.«

    “Как я узнаю, какой путь правильный?” Я спросил.

    «Вы почувствуете это», – сказал он.

    Он объяснил мне суть того, что инженеры называют дельта-Р, или перепадом давления, и мне понравился его способ, потому что я действительно мог это почувствовать.

    Он также показал мне, как использовать Syzer Bell & Gossett System, и этот инструмент в конечном итоге стал моей карточкой American Express Card of Heating. Я бы без него не ушел из дома. Старший продавец также показал мне, как правильно определять размеры циркуляторов, и это мне тоже понравилось.

    Тогда они заставили меня работать внутри. Я был одним из тех, кто разговаривал по телефону. Я принимал около сотни звонков каждый день, и многие из них были такими:

    «Привет, это Дэн».

    «Да, послушайте. У меня есть этот насос, но он не работает. Мне нужно купить новый, и он мне нужен срочно».

    “Что вы можете сказать о помпе?”

    «Красный».

    “Ага, а что еще ты можешь мне сказать?”

    «Это сломано».

    Итак, мы возьмем это оттуда.Я бы попытался вытянуть у этого парня больше информации. Что было на шильдике? Ой, шильдика не было? Как насчет мотора? Мог ли он получить рейтинг лошадиных сил? Не могу это прочитать, а? Хорошо, а как насчет размера фланца? Или длина циркулятора от одного конца до другого? А осевая линия между фланцами?

    Часто мне удавалось заглядывать в старые каталоги B&G и находить то, что, по моему мнению, могло бы быть подходящим для работы, но при этом исходило из большого предположения, что циркуляционный насос, который был там сейчас, был подходящего размера для работы, и это серьезное предположение.В конце концов, циркулятор был сломан, и, возможно, причина его поломки заключалась в том, что он был неправильного размера.

    Я бы подумал об этом мраморе. Куда бы я пошел, если бы катился по трубе? Мне нравилось думать, что мой мрамор достаточно велик, чтобы касаться внутренних стенок трубы. Достаточно большой, чтобы чувствовать трение, когда его стороны трутся о внутреннюю поверхность труб. Потеря трения. Дельта-П.

    И, конечно же, нужно было учитывать расход . К тому времени я знал, что тепло распространяется по потоку, как пассажир в поезде, и чем больше поток, тем больше тепла может быть.Вы можете увидеть все это на прекрасном простом инструменте System Syzer. Покойный великий Джил Карлсон изобрел систему Syzer . На нем он показал обычно используемые максимальные скорости потока для медных и железных труб различных размеров. Конечно, вы можете спроектировать потоки, превышающие эти, но в большинстве случаев вы, вероятно, столкнетесь с чрезмерным падением давления и шумом скорости. Однако если вы останетесь в пределах возможностей Гила, вы будете в безопасности.

    Например, колесо Гила посоветовало мне не пытаться переместить более 4 галлонов в минуту через 3/4-дюймовую трубу.Между прочим, производители конвекторов для плинтусов демонстрируют тот же предел. Для меня этого достаточно. Если мне нужно было более 4 галлонов в минуту, я бы перешел на 1-дюймовую трубу, которая может выдерживать до 8 галлонов в минуту.

    Когда подрядчик звонил мне и рассказывал о сломанном красном циркуляционном насосе, а у него не было другой информации, я спрашивал его, какой размер трубы обслуживает циркуляционный насос. Я полагаю, что циркуляционный насос не должен пытаться перекачивать больше, чем может выдержать эта труба. Вот ограничения, которые я бы использовал:

    • Труба 1/2 дюйма подходит для расхода 1 1/2 галлона в минуту
    • Труба 3/4 дюйма подходит для подачи 4 галлонов в минуту
    • 1-дюймовая труба подходит для 8 галлонов в минуту
    • 1-1 / 4-дюймовая труба рассчитана на расход 14 галлонов в минуту
    • 1-1 / 2-дюймовая труба рассчитана на расход 22 галлона в минуту
    • 2-дюймовая труба рассчитана на 45 галлонов в минуту.

    И так далее. Если бы он мог сказать мне размер трубы, я бы сказал ему скорость потока. Был ли я завышен? Нет, я рассчитывал максимальный поток, который вы могли бы пройти через эту трубу без проблем. Неужели работе так много нужно? Точно сказать не могу, но я подумал, что если бы я был первым инженером-проектировщиком, я бы так определил размер своей трубы. Я бы использовал трубу наименьшего диаметра, чтобы получить максимальный необходимый поток, а также максимальную экономию для владельца здания. Если для работы требовалось 45 галлонов в минуту, зачем мне использовать сетку больше 2 дюймов?

    Изображение головки насоса

    А вот напор – другое дело.Я узнал, что, хотя я должен был рассчитать свой общий расход на основе потребностей всех контуров, которые будет обслуживать циркуляционный насос, мне нужно будет основывать напор насоса только на том, что поток будет видеть во время прохождения через контур с самым высоким перепадом давления. . Если бы мой циркуляционный насос обслуживал двухтрубную систему прямого возврата с пятью контурами, ему нужно было бы беспокоиться только о худшем сценарии, который обычно был самым длинным из пяти контуров.

    Прямой возврат – это что-то вроде лестницы. На рисунке слева от лестницы находится запас; правая сторона – это возврат, а ступеньки – это цепи.Если я вставлю циркуляционный насос с достаточным напором, чтобы подняться по левой стороне через самую высокую ступеньку лестницы и снова спуститься по правой стороне, то циркуляционный насос не будет иметь никаких проблем, протекая через нижние ступеньки, пока он находится на Это.

    Это все равно что сказать, что если вы можете выпить пять бутылок пива, не упав, то вы также сможете выпить менее пяти бокалов пива, не упав. Эта аналогия работает для вас? Хороший.

    Итак, как только мы выяснили потребности в потоке циркуляционного насоса (исходя из размера трубы, которую он обслуживает), я бы спросил подрядчика, какой контур самый длинный.Тогда я бы допустил 6 футов напора насоса на каждые 100 футов длины в этом контуре. Опять же, это из System Syzer Гила. Когда вы используете максимальный обычно используемый поток жидкости через трубу любого заданного размера, потеря напора составит 4 фута на 100 футов. К этому мы должны добавить 50 процентов, чтобы учесть фитинги, клапаны и другие компоненты, которые создают больше потерь на трение, чем прямая труба. Если я добавлю 50 процентов к 4 футам на 100 футов, я получу 6 футов на 100 футов. Легкий.

    Подрядчик скажет мне длину самого длинного контура (с наибольшим падением давления), и это даст мне две вещи, которые мне понадобятся для определения размера циркуляционного насоса по телефону – расход и напор.Если бы он не знал самую длинную цепь, потому что все трубы были спрятаны за стенами и потолком, я бы попросил его выйти на улицу и измерить длину, ширину и высоту здания. Тогда я представил себе самый длинный отрезок трубы, который я мог бы проложить в этом здании.

    Я бы пошел от левого угла здания к дальнему концу, затем вверх, через вершину на другую сторону, вниз с той стороны, обратно в правый угол здания и, наконец, , обратно туда, где я стоял.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
