Подключение люстры. Как правильно подключить и повесить люстру своими руками

Для многих людей устройство люстры порой является неразрешимой проблемой, безусловно, им придется немало постараться, чтобы разобраться в том, как правильно повесить и подключить люстру своими руками.

На первый взгляд, казалось бы, что здесь такого трудного. Все вроде бы предельно просто: из люстры торчат три провода и из потолка также, нужно взять и соединить. На самом деле без труда с такой задачей справятся только те люди, которые имеют определенные познания, или по крайней мере помнят школьный курс физики. Таких, увы, немного, большинство же давно позабыли, то чему их пытались когда-то научить.

Начнем познавать все с самых азов. В качестве примера нам будет служить люстра, состоящая из шести плафонов, производства Германии. Вот уж, где должно быть все в порядке, как казалось бы. На деле оказалось все не так-то просто. Вот на этой люстре и будем проходить наше обучение.

Приступать к работе следует с выключателя. Из стены выведены три провода. Один из них – фазный ведет из раздаточной коробки, на нем фаза. Два провода ведут на потолок, к люстре. Важно учитывать цвета проводов: фаза – коричневый провод, ноль – синий, земля – желтый провод. Учитываем при этом, что в выключателе отсутствует нуль, он идет в распаечную коробку, что располагается на потолке.

Подсоединяем выключатель, после чего по клеммам распределяем три провода. Оставляем выключатель включенным, его тумблеры, если он двухклавишный, или тумблер должны быть в положении ВКЛ.

Делается это для того, чтобы можно было без особых проблем распознать фазы на электропроводах, которые торчат из потолка. В противном случае можно до бесконечности долго соединять провода, люстра все равно не будет гореть. Иным, более безопасным вариантом определения фаз может стать применение вольтметра, ведь работать под напряжением, тем более новичку в электрике опасно.

Таким образом, мы определили все фазы. Из трех имеющихся проводов их должно быть две и ноль. После чего сосредотачиваем все внимание на люстре. Из осветительного прибора также торчат три провода – синий, коричневый и желтый, где желтый провод – земля. Коричневые и синие по два идут непосредственно от каждой лампочки на конце соединяясь между собой. Синие соединяются с синими, а коричневые провода с коричневыми. В результате получается всего три провода: синий, объединяющий все синие провода от каждой лампочки, коричневый провод объединяет все коричневые проводки, на у желтый – это заземление (его, кстати, может и не быть).

Теперь остановимся на том, как подключить люстру, таким образом, чтобы абсолютно все лампочки люстры у вас загорелись от нажатия на одну клавишу выключателя, другими словами от одной фазы. Для этого коричневый провод следует подсоединить к фазе, что на потолке. С этим справляемся без особых проблем, далее будьте внимательны – синий провод необходимо подключить к нулю. Один провод при этом остается не востребованным, его нужно тщательно заизолировать.

Рассмотрим другой случай, когда вы захотели, чтобы при наличии двухклавишного выключателя одна его клавиша включала две лампочки, а другая одну. В нашем случае, когда люстра имеет шесть лампочек лучше всего сделать так, чтобы при нажатии одной клавиши загорались три лампы, а при нажатии двух загорались все.

Если присмотреться к устройству люстры, то можно увидеть, что от каждой ее лампочки отходят по два проводка: синий и коричневый, все они между собой соединены. Коричневые соединены с коричневыми, а синие провода с синими. А значит все завязаны на один провод, и по этой причине ваша люстра не будет гореть по три лампочки, включаться будут все.

Чтобы исправить такую ситуацию нужно соединить провода коричневого цвета в две группы по три провода и вывести от них по одному проводу. Таким образом, синие провода остались соединенными между собой, а желтый провод заземления прикреплен к втулке. Итого мы получили всего три провода: два коричневых и синий провод.

Проделав все эти нехитрые манипуляции, присоединяем два провода коричневого цвета к фазам на потолке, синий же соединяем с нулем. Провод заземления желтого цвета прикрепляем к крюку, что торчит из поверхности потолка.

Намного упрощаются работы в том случае, если провода, идущие от всех лампочек, находятся снаружи, их можно соединять различными способами, в ином случае нужно будет лезть внутрь.

Не стоит забывать еще об одном важном моменте – не жалея изоляционной ленты, тщательно изолируйте провода, чтобы избежать никому не нужных проблем с электричеством.

На этом наша работа по устройству люстры завершена, таким же образом вы сможете повесить на потолок и подключить абсолютно любую модель люстры, не прибегая к услугам электриков.

различные варианты и основные правила

На первый взгляд, подключение люстры – простой вопрос. Для электриков он действительно несложный, но для неспециалистов может оказаться настоящей проблемой. Из потолка и люстры может выходить два, три или больше проводов. О том, как их правильно соединить, и пойдет речь в этой статье.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Заземляющий провод есть только в домах новой постройки. В старых зданиях он может появиться только после проведения капитального ремонта с заменой электропроводки.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю – нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза – L, ноль – N.

Если заземляющий провод есть только в потолке или только в люстре, его нужно заизолировать.

Читайте также: Чем отличается зануление и заземление

Правила соединения проводов

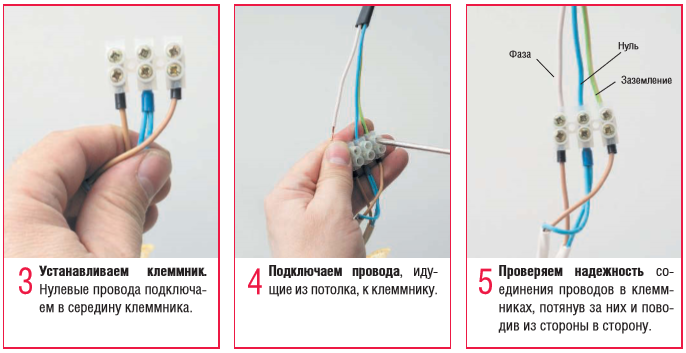

В ходе выполнения работ провода в люстре в ряде случаев надо будет группировать. Для этого можно использовать традиционные скрутки, но обязательно дополнительно закрывать их защитными колпачками, а перед этим желательно пропаять. Изолента для этого не подойдет: она со временем рассохнется и не сможет обеспечивать требуемую защиту.

Провода, выходящие из люстры, надо соединять с проводами, ведущими к выключателю. Скрутки для этого не подходят. Их нужно заменить клеммными зажимами. Чаще всего люстры комплектуются ими изначально.

Как правильно подключить провода к люстре

Количество проводов, выходящих из потолка и из люстры, может быть разным. Поэтому ниже мы будем рассматривать возможные комбинации и способы соединения.

Из потолка и из люстры выходит по два провода

Это самый простой вариант. В данном случае один провод люстры (все равно какой) соединяем с потолочным нулем, второй – с фазой. Если в люстре несколько ламп, загораться они будут одновременно.

Так выглядит схема поключения люстры в этом случае

Из потолка выходит два провода, а из люстры – три

Такой вариант возможен только в одном случае: третий провод в люстре является заземляющим. Он отличается желто-зеленой изоляцией. Его придется просто заизолировать. Дальше поступаем, как в предыдущем случае.

Из потолка выходит три провода, а из люстры – два

Такое возможно в двух случаях:

1. Один из проводов в потолке – заземление. Его не нужно никуда подключать, а только заизолировать. Теперь можно считать, что из потолка выходит два провода, и поступать, как в первом рассмотренном варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможна установка двухклавишного выключателя. Если из люстры выходит всего два провода, то устанавливать такой выключатель особого смысла нет, потому что все лампы (если их больше одной) все равно будут зажигаться одновременно. В этом случае может быть два варианта соединения:

• Заизолировать один потолочный фазный провод и дальше действовать так, как будто из потолка выходит только два провода (этот вариант рассмотрен выше).
• Соединить оба фазных потолочных провода с одним из проводов люстры, а нулевой провод из потолка соединить со вторым проводом из люстры. В этом случае, если пользоваться двухклавишным выключателем, включаться освещение будет любой клавишей, а выключаться только при переводе обоих клавиш в положение «выключено».

Из потолка выходит два провода, а из люстры – больше трех

Такое возможно, если люстра рассчитана на несколько ламп и провода для подачи напряжения на каждую из них не сгруппированы производителем определенным образом, а просто выведены наружу: по два для каждой лампы плюс общее заземление.

Сначала надо сразу найти выходящий из люстры заземляющий провод и, если он есть, заизолировать его. Все оставшиеся провода предназначены для подключения к потолочному нулю и фазе. Они отличаются цветом. Соответственно, требуется сгруппировать (соединить друг с другом) выходящие из люстры провода одного цвета. Далее одну группу нужно соединить с потолочной фазой, вторую – с потолочным нулем. Все лампы в люстре после подключения будут загораться одновременно.

Так в этом случае подключается люстра к выключателю

Из потолка выходит три провода, а из люстры – больше трех

В данном случае конструкция люстры такая же, как в предыдущем, но наличие третьего потолочного провода вносит изменения в схему ее подключения.

Три провода могут выходить из потолка в двух случаях:

1. Один из них – заземление. Его нужно соединить с заземлением люстры, а если такого провода нет, просто заизолировать. Дальнейшие действия такие же, как в предыдущем варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможно использование двухклавишного выключателя. Он применяется, чтобы включать не все лампы сразу, а группами. Для этого провода, выходящие из люстры (они двух цветов), нужно разбить уже не на две, а на три группы. Необходимо выполнить следующие действия:

• Соединить между собой провода одного цвета и подключить их к потолочному нулю.
• Все остальные выходящие из люстры провода второго цвета нужно произвольно разделить еще на две группы и каждую из них подключить к одному из фазных потолочных проводов. В результате их можно будет включать раздельно.

Такой способ подключения удобно использовать для люстр, в которых три и больше ламп. Провода можно сгруппировать и подключить таким образом, что, например, в трехрожковой люстре одной клавишей двухклавишного выключателя будет включаться одна лампа, второй – две, а двумя одновременно – три. По такому же принципу можно подключать люстры с бо́льшим количеством рожков, группируя их произвольным образом.

Так подключается люстра, если используется двухклавишный выключатель

Из потолка выходит четыре провода, а из люстры – три или больше

Такое возможно только в одном случае: один из потолочных проводов – заземление, а оставшиеся три – это две фазы и ноль. Потолочный заземляющий провод нужно соединить с заземлением люстры или заизолировать. Дальнейшие действия такие же, как в пункте 2 предыдущего варианта.

Читайте также: Как починить расшатанную розетку

Заключение

Как видно из приведенного выше, в различных вариантах подключения проводов к люстре есть общие правила. Важно соблюдать их на практике, и тогда установка люстры не будет вызывать затруднений.

Специалисты по электромонтажу люстр – Лонг-Айленд, Нью-Йорк

Мы предоставляем экспертные услуги по электромонтажу люстр на Лонг-Айленде!

Важно иметь профессиональную проводку и установку люстры. Почему? Ну, есть опасности, с которыми должен справиться кто-то с опытом. И, к счастью для вас, профессиональная проводка люстр находится в одном звонке!

Важность проводки люстры

При установке люстры важно правильно выполнить проводку. Это касается как установки новых люстр, так и просто замены старой люстры. Многие пытаются сделать это сами. Однако мы не рекомендуем делать это самостоятельно. Особенно, если это ваш первый раз. Неправильная разводка люстры может привести к некоторым проблемам, как мелким, так и крупным. Ошибка, скорее всего, будет означать, что вы сломаете выключатель или перегорите предохранитель, в зависимости от электрической схемы вашего дома. Но вы также можете навредить себе. Или, что хуже всего, зажечь электрический огонь. Избегайте этих проблем при передаче проводки люстры профессионалам Luis Restorations.

Нужен ли люстре провод заземления?

При установке люстры проводка требует времени и усилий, которыми должен заниматься профессионал. Для правильной работы люстре требуется горячий провод, нейтраль и заземляющий провод, подключенный к выключателю света. Вы можете заземлить люстру на заземляющий провод в распределительной коробке за несколько минут с помощью некоторых ручных инструментов.

Нужен ли тогда провод заземления при установке люстры? По большей части нет. Люстра должна нормально работать без заземляющего провода. Это связано с тем, что он не является частью проводящей дорожки, подающей электричество к люстре. Если корпус заземлен, то большой ток протекает в провод заземления прибора и отключает автоматический выключатель.

Как прикрепить заземляющий провод к люстре?

Сначала вы подключаете провода. Для этого вы пропускаете провода люстры через ниппель. Затем поднимите приспособление и прикрутите монтажную планку к электрической коробке. Оберните медный заземляющий провод кабеля вокруг заземляющего винта, затяните его, затем соедините конец провода с заземляющим проводом люстры.

Опять же, мы не рекомендуем делать это самостоятельно. Наши профессиональные сотрудники могут выполнить для вас проводку люстры и убедиться, что это сделано безопасно.

Что делать, если у светильника нет провода заземления?

Если люстра находится вне досягаемости, то отсутствие заземления, вероятно, представляет собой небольшой риск. Однако, если люстра представляет собой цепочку, разумно будет использовать веревочную тягу вместо металла.

Если люстра металлическая, то заземление не требуется. Заземляющий провод выходит из распределительной коробки, но не подключен к вашей распределительной коробке.

Можно ли не подключать провод заземления?

НЕТ! Потому что отсутствие заземляющего провода может непреднамеренно убить кого-то! Если у люстры есть заземляющий провод, то это потому, что есть вероятность, что вас или кого-то еще может ударить током. Так что если есть заземляющий провод, значит он есть и его нужно использовать.

Свяжитесь с Luis Restorations сегодня

Luis Restorations имеет многолетний опыт работы в этой области и является экспертом в области люстр. Поэтому мы предлагаем безопасную и надежную проводку для люстр. Для получения дополнительной информации о наших услугах по люстрам, пожалуйста, свяжитесь с нами сегодня. Мы с радостью ответим на любые вопросы или сомнения, которые могут у вас возникнуть относительно наших услуг. Номер нашего офиса 631-218-1384 . Когда вы позвоните, мы можем предоставить вам бесплатную консультацию. Поэтому, пожалуйста, не стесняйтесь обращаться сегодня! Закажите электропроводку люстр на Лонг-Айленде, Нью-Йорк, у профессионалов, которым можно доверять!

Как повесить люстру

Что мы можем вам помочь найти?

Искать

Искать

Люстры излучают элегантность и акцентируют внимание на прихожих, обеденных зонах и других помещениях. Установка того или иного тяжелого подвесного светильника не сильно отличается от стандартных светильников, но они часто могут быть тяжелыми и громоздкими при подключении проводки. Тем не менее, повесить люстру — это то, что вы можете сделать, если знаете, как это сделать правильно.

Шаг 1: Выберите идеальный светильник

Первый шаг к правильной установке люстры — найти идеальную люстру для установки! При выборе светильника необходимо учитывать тип и размер помещения. Люстра, которая слишком мала для вашего фойе или столовой, не будет иметь желаемого эстетического эффекта, а также может не обеспечивать достаточного количества света в помещении. Светильник, который слишком велик для комнаты, будет загромождать пространство и выглядеть неуместно.

Прежде чем отправиться за покупкой светильника, измерьте комнату. Найдите длину и ширину, скажем, 12 на 12 футов. Сложите их вместе и «преобразуйте» сумму (24 фута) в дюймы (24 дюйма). Таким образом, диаметр вашего приспособления должен быть примерно 24 дюйма. Имейте в виду, что приспособление не обязательно должно быть именно такого размера; размер может варьироваться на 2” или 3” без проблем.

При выборе светильника подходящего размера для подвеса над обеденным столом также учитывайте размер стола. Измерьте длину и ширину или диаметр стола, в зависимости от формы. Люстра должна быть примерно на 12 дюймов меньше ширины или диаметра стола.

Учитывайте высоту потолка в комнате. Высокие потолки требуют более крупных светильников, поэтому после измерения размера комнаты для люстры (опять же, в этом примере: 12 x 12 футов = 24 дюйма) выберите люстру с большей стороны (27 дюймов или около того).

Нижняя часть люстры должна находиться на высоте не менее 7 футов от пола, чтобы никто не ударился о нее головой, если она не висит над столом или в другом месте, свободном от пешеходного движения.

При установке люстры над обеденным столом светильник должен висеть непосредственно над столом. Как правило, нижняя часть люстры в вашей столовой должна висеть примерно на 30 дюймов над столом.

Шаг 2: Отключите питание

Отключите подачу электроэнергии в комнату, где вы работаете, выключив ее в главном распределительном щитке. Если вы не уверены, что это за цепь, вы также можете отключить питание всего дома, выключив главный автоматический выключатель. Убедитесь, что питание отключено, используя тестер высоковольтной неоновой цепи в розетках комнаты.

Никогда не доверяйте неработающему выключателю света как признаку того, что электрическая цепь отключена.

Прежде чем прикасаться к каким-либо проводам или клеммам, убедитесь, что цепь действительно «разомкнута». Перед работой еще раз проверьте ток с помощью высоковольтного неонового тестера. Проверьте от черных проводов к заземленной металлической коробке или другому хорошему заземлению, а затем к белым проводам. Также проверьте от белых проводов до земли. Кроме того, убедитесь, что ваш тестер работает, сначала попробовав его в действующей розетке.

Шаг 3: Удаление существующего устройства

Установите стремянку, чтобы можно было добраться до существующего крепления. Открепите его, сняв крепежные детали, и осторожно опустите вниз, пока не увидите соединения проводов. Попросите помощника помочь вам держать его, если это необходимо. Удалите всю изоленту и проволочные гайки и раскрутите все соединения проводки прибора. Передайте старое приспособление вашему помощнику или отложите его самостоятельно.

Шаг 4: Установка нового светильника

Перед тем, как повесить новый светильник, прочтите всю документацию производителя, включая инструкции по установке. Монтажное оборудование/установочные комплекты и методы могут различаться. Однако в целом; большинство люстр подвешиваются к поставляемой производителем или приобретаемой отдельно опорной балке или скобе внутри потолка.

Поднимитесь по стремянке и снимите существующую электрическую коробку и опорную планку старого прибора, если она есть. Опорные стержни расширяются и убираются, чтобы соответствовать необходимым размерам. Полностью втяните новый опорный стержень и проденьте его конец через отверстие, чтобы направить его внутрь, следуя за другим концом, а затем растяните его вручную, чтобы он плотно вошел между потолочными балками.

С помощью разводного ключа затяните распорный болт до плотного прилегания опорной планки. Будьте осторожны — слишком сильное затягивание может привести к чрезмерному давлению на балки и поверхность потолка и привести к растрескиванию гипсокартона потолка. Просто затяните его достаточно, чтобы опорный стержень был надежно закреплен на месте. Затем установите электрическую коробку, входящую в установочный комплект, на опорную планку в соответствии с инструкциями производителя. Проложите проводку через назначенные отверстия в стержне и электрической коробке.

Установите еще одну стремянку для своего помощника, а затем попросите его или ее поднять люстру и удерживать ее на месте, чтобы вы могли выполнить электрические соединения. Примечание. Вам может понадобиться более одного помощника для очень тяжелых светильников весом от 50 до 100 фунтов. Ваши помощники должны быть в состоянии выдержать вес светильника, пока вы выполняете соединения проводки.

Никогда не ставьте на лестницу двух или более человек, если только лестница не сконструирована специально для одновременного подъема более чем одного человека.

Подсоедините черные провода дома к черным проводам на люстре, белые провода дома к белым проводам люстры и зеленый или медный провод заземления дома к проводу заземления на светильнике. Скрутите концы каждого набора проводов вместе с помощью острогубцев и закрепите каждое соединение с помощью соединителя проводов. Далее закрепите соединения, обмотав каждое из них изолентой.

Затем выровняйте монтажный стержень люстры с электрической коробкой/опорным стержнем, а затем установите прилагаемое оборудование с помощью необходимых инструментов, таких как отвертка (может отличаться в зависимости от светильника). Сложите и заправьте провода в электрическую коробку, а затем прижмите декоративную накладку к потолку. Вставьте стопорный хомут люстры вверх по цепи и затяните его так, чтобы крышка плотно прилегала. Установите лампочки и абажуры светильника.

По возможности используйте энергосберегающие лампочки в люстре. Обратитесь к инструкциям производителя, чтобы определить правильную мощность или тип освещения для прибора.
