Как правильно делать проводку в квартире: Как провести электропроводку в квартире и какие требования нужно соблюдать

Содержание

прокладка кабеля, проводка в квартире под натяжным потолком, разводка света в гофре, крепление проводов, чем и как крепить электропроводку к потолку

Содержание:

Как правильно выбрать способ укладки коммуникаций
Устройство разводки
Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия
Разводка проводов открытого типа
Укладка проводов в штробы
Монтаж кабеля в гибкие рукава
Видео

Укладка электрики по потолку имеет несколько преимуществ, среди которых можно выделить экономию довольно дорогого кабеля. Это объясняется тем, что коммуникации укладываются по самому короткому пути. Также расположение электрики на поверхности потолка позволяет защитить провода от различных механических повреждений, тем самым продлевая срок эксплуатации. Помимо этого потолок является местом расположения приборов освещения, питание которых обеспечивается наличием электрического кабеля.


Для эффективного и безопасного размещения проводки на потолке знать способы укладки электрики, а также правила, по которым определяется качество выполненных работ.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

  • Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
  • Место, где располагается главный распределительный щит или распределительный ящик.
  • Расположение оборудования, к которому требуется провести проводку.
  • Используемый кабель, в частности его марка и проектное сечение.

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

  • Железобетонные плиты перекрытия.
  • Открытые перекрытия из дерева.
  • Оштукатуренная деревянная поверхность.

Для каждой разновидности потолка характерно наличие своих особенностей.


Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар. Читайте также: “Как рассчитать стяжку пола – сколько материалов нужно”.

Перечисленные моменты позволяют сделать вывод: при острой необходимости прокладки кабеля по полу нужно использовать трубки, устойчивые к деформации и повреждениям.

Устройство разводки

Различают два типа расположения электрики:

  • Скрытая проводка в квартире по потолку предполагает заведение кабеля в полость перекрытия или его закладка в защитные конструкции. Другими словами при монтаже таким способом необходимо использовать специальные трубы, гибкие металлические рукава, короба. Кроме того провода и кабель заливать в бетонных строительных конструкциях в процессе их изготовления, а также размещать в замкнутых каналах и пустотах плит перекрытия.
  • Наружная проводка предусматривает крепление коммуникаций на внешней поверхности перекрытия. Другими словами при открытом способе провода можно закреплять на стенах, потолках и других элементах конструкции. Наружная проводка также может быть помещена в трубы, короба, гибкие гофрированные рукава из тонкостенного металла или полипропилена. Кабель можно проложить в электротехнических плинтусах и наличниках, с использованием струн, тросов или свободной подвеской.

Монтаж скрытой проводки выполняется следующими способами:

  • Применение монтажных скоб или изоляторов.
  • Использование пластиковых или металлизированных гибких рукавов.
  • Заведение в тонкостенные стальные трубы.
  • Укладка электротехнические пластиковые трубы.
  • Использование специальных коробов.

Монтаж скрытой проводки электрики под натяжной потолок может выполнять только квалифицированный специалист, который обладает знаниями и навыком проведения проводов по пустотам внутри плит перекрытия.

При самостоятельной укладке кабеля внутри плиты можно воспользоваться несколькими способами.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

  • Перфоратор с буром, соответствующим диаметру крепежей.
  • Молоток.
  • Шнур или веревка для разметки.
  • Крепежные элементы для осветительных приборов.
  • Шурупы с пластиковыми уплотнителями.
  • Электрический кабель.
  • Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

Разводка электрического кабеля по этой схеме, включая проводку под натяжным потолком, соответствует строительным нормам и правилам, но иногда не совпадает с потребностями собственников квартир. По этой причине можно воспользоваться дополнительной схемой разводки кабеля, который необходимо проложить для нестандартно расположенных светильников и люстр. В этом случае под каждый прибор делают отверстие с помощью перфоратора и протягивают к ним кабель электропитания. Читайте также: “Проводка по потолку – как правильно провести проводку своими руками”.

Разводка проводов открытого типа

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке подвесными потолочными системами.


Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

  • Делают разметку расположения электрического кабеля на потолке.
  • Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
  • Кабель тщательно выпрямляют, стараясь удалить все волны.
  • Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
  • Проделывают подобные действия по всей длине кабеля.

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

  • По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
  • Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
  • После установки дюбелей по всей длине кабель подвязывают стяжками.
  • Концы стяжки можно в дальнейшем обрезать.

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии.

Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

  • На стенах и потолке делают отметки расположения электропроводки.
  • С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
  • Кабель выпрямляют и укладывают в полученные углубления.
  • Крепление провода к потолку осуществляют с помощью скоб по бетону.
  • В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.

Следует помнить, что при таком способе отсутствует возможность извлечения провода в случае повреждения. Однако есть и положительная сторона, если правильно выполнить укладку кабеля в штробы и выбрать верное решение вопроса, как закрепить провода на потолке, то необходимость ремонта не возникнет достаточно долгое время.

Монтаж кабеля в гибкие рукава

Очень часто при разводке электрики используются гибкие гофрированные рукава. Это приспособление можно назвать универсальным средством для прокладки силового и слаботочного кабеля. Одним из преимущественных моментов в этом случае является наличие внутри рукава проволоки протяжки. Монтажные работы предполагают фиксацию гофрированного шланга на потолке и протягивание кабеля с помощью проволоки-перетяжки.

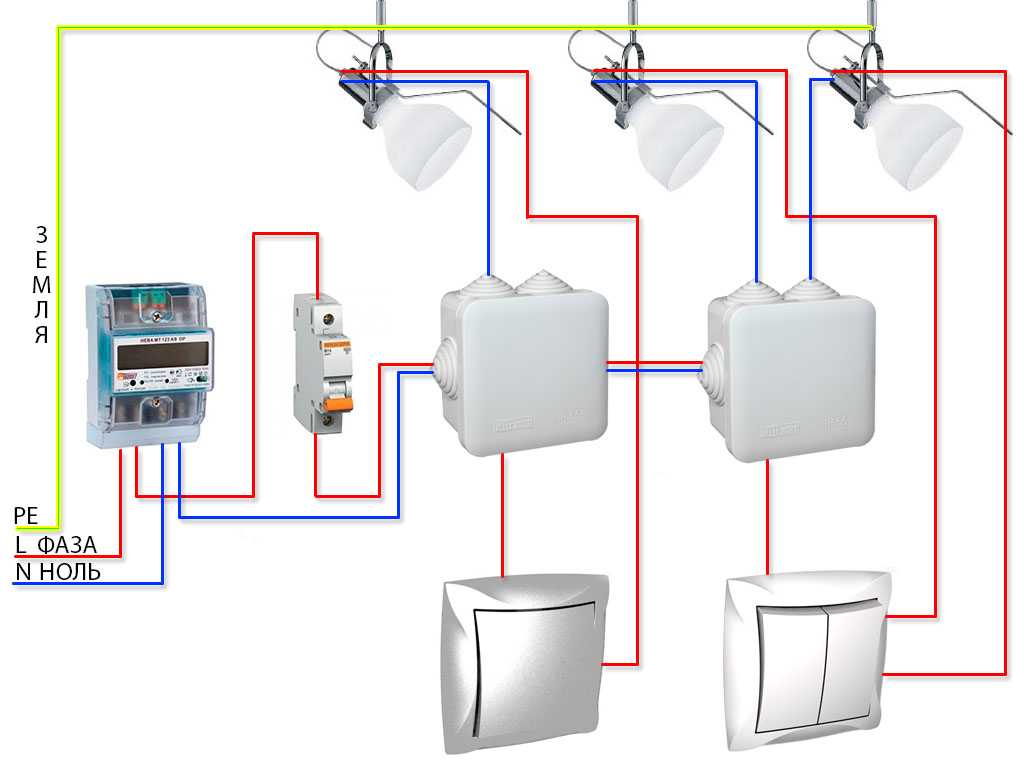

Готовая схема разводки света по потолку представляет собой следующую картину: от щитка идет кабель, который доходит до распределительной коробки и расходится в разных направлениях, в соответствии с расположением розеток и приборов освещения. Из этого следует, что электрическая распределительная коробка на потолке предназначена для разведения кабеля к источникам питания, розеткам и люстрам. Главное условие монтажа – обеспечение постоянного доступа к коробке. Следовательно, распределительная коробка для проводки на потолке и натяжной потолок можно назвать несовместимыми конструкциями.

Что касается подвесных систем, то в них можно сделать специальный лючок для доступа к распределительной коробке.


Некоторые особенности прокладки электрического кабеля по потолку

Существует несколько моментов, о которых необходимо помнить при укладке электрики по потолку, в том числе электрики под натяжным потолком:

  • В бытовых условиях можно не использовать защитный гофрированный рукав, но в этом случае необходимо использовать кабель марки ВВГнг с медной жилой. В случае замыкания такая проводка не будет гореть или тлеть, что особенно важно при маскировке кабеля потолочными конструкциями.
  • Осуществляя разводку электрики под натяжным потолком винилового типа, важно выдержать определенное расстояние от лотка электрики до самой конструкции, которое в большинстве случаев приравнивается к 15 см. Установка гипсокартонной подвесной конструкции в этом случае ограничений не имеет.
  • Прокладку электрического кабеля по деревянным перекрытиям необходимо проводить только с использованием защитного гофрированного рукава или специального лотка. В противном случае при замыкании может случиться пожар, так как дерево является легко возгораемым материалом. При укладке слаботочной проводки монтаж на деревянных поверхностях может осуществляться открытым способом, не используя защитные трубки.
  • Прокладывая проводку по металлической обрешетке, можно не использовать защитную трубку, достаточно привязать кабель к профилю с помощью пластиковых стяжек. Однако в этом случае важно проверить провода на предмет отсутствия участков с поврежденной изоляцией. Аналогичная ситуация возникает при фиксации электрического кабеля к черновому потолку.

Таким образом, разводку кабеля по потолочному перекрытию, включая укладку проводки по потолку в гофре, вполне можно осуществить своими руками, особых сложностей в этом процессе нет. Главное условие – соблюдение всех правил и рекомендаций от квалифицированных специалистов.


Монтаж электропроводки в доме: практическое руководство

Как проложить проводку своими руками? Часть черновой проводки можно сделать даже если вы не электрик. Расскажем, как подключить электричество в комнате, квартире, частном доме или на даче.

Методы работы с электропроводкой по шагам. Как проложить кабель в комнатах, чем соединить провода? Как подготовиться к работам, какую электрофурнитуру выбрать и многое другое.

Так заманчиво попробовать сэкономить и сделать электрику в доме своими руками. Однако неправильная установка или ошибка в монтаже может стать причиной короткого замыкания, удара током или возгорания. Рекомендуем заказать монтаж электропроводки у лицензированных электриков, чтобы не подвергать себя опасности.

Содержание

  • Что нужно знать об электромонтажных работах?
  • С чего начать монтаж проводки?
  • Какой провод лучше брать для проводки в квартире?
  • Основы техники безопасности
  • Последовательность монтажных работ
  • Как сделать контур заземления?
  • Как выбрать автоматы и устройство защитного отключения?
  • Вопросы-ответы

Что нужно знать об электромонтажных работах?

Основное устройство расположено в щитке на этаже или электрическом щите в доме. В старых квартирах электропроводка установлена алюминиевыми проводами из двух жил. По современным стандартам требуется устанавливать устройства защиты от токов утечки и перенапряжения.

Как без замены проводов улучшить параметры проводки?

Провода можно не менять, если вы делаете ремонт в новостройке (при условии их хорошего качества). В старых домах проводка часто из алюминия – требует замены через 20 лет эксплуатации. В схему можно установить УЗО и новые автоматические выключатели, нарастить провод в розетке. Но это не улучшит качество электросистемы квартиры.

Когда лучше менять электропроводку полностью?

Старую проводку лучше заменить при полном переносе розеток, выключателей, света и других узлов. Также требуется замена алюминиевых проводов после 20 лет эксплуатации. В новой проводке можно оставить часть старых линий прокладки.

На каком этапе ремонта менять проводку?

Монтаж электропроводки необходимо проводить после черновых работ: перепланировка со сносом перегородок, стяжка пола, вывод ровных стен. Электрику нужно делать до финишной отделки, до шпаклевания стен, замены сантехники и малярных работ.

Можно ли жить со старой проводкой?

Можно – только осторожно. Нельзя давать больше нагрузки на старое питание. Старые провода из алюминия, которым больше 20 лет выполнены в одинарной оплетке. Изоляция может рассыхаться, чревато утечкой тока. Лучше заменить старую проводку на новую в двойной изоляции.

С чего начать монтаж проводки?

Правильно начать электрику в квартире с планирования – создать схему электропитания от щитка в комнаты. Рассчитать нагрузку на сеть по количеству и мощности электроприборов.

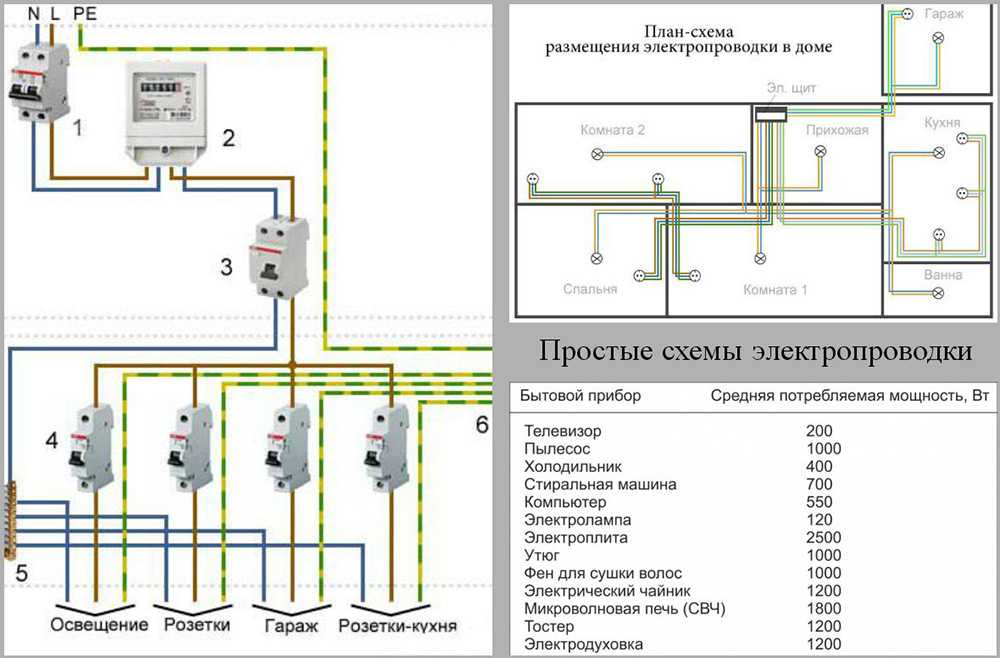

Проект и схема разводки проводов

Рекомендуем нанять сертифицированного мастера для проектирования. Проект, как основном документ в проводке.

При создании проекта своими руками важно соблюсти основы электрики. При создании чертежа использовать условные обозначения выключателей, розеток, освещения, дозовых коробок, проводов.

Как создать чертеж:

  1. Выполнить схему прокладки проводов по плану квартиры. Получится чертеж с видом сверху с точным расстоянием.
  2. Определить, какие бытовые приборы будут в каждой комнате. На схеме указать расположение розеток и выключателей.
  3. По схеме проекта продумать прокладку проводов. Учитывать конструктивные особенности комнат, местоположение мебели и техники.

Лучше сразу продумать, как провести разводку проводов к распределительной коробке, а от нее к розеткам и выключателям.

Схема электропроводки в электронном варианте или в проекте позволяет сохранить расположение всех дозовых коробок. Это требуется если нужен ремонт в новостройке или повышается выделяемая на квартиру мощность. Чертеж можно внести в техпаспорт квартиры.

Требования к плану электропроводки

  • Продумать место для электрических счетчиков, дозовых коробок, розеток и выключателей. Место должно быть удобно для обслуживания.
  • Расположение выключателей света – 1-1,5 метра от пола. Лучше устанавливать у дверного проема (дверь не должна прикрывать доступ при открытии).
  • Расположение розеток – 50-80 см от пола. На каждые 6 кв.м. комнаты должна быть установлена розетка (на кухне от 3 штук). Нельзя планировать розетки ближе чем 0,5 метра от металлических систем (трубы отопления, батареи, газплита).
  • Прокладка проводов – строго вертикально или горизонтально. Кабель не должен пересекаться с металлом или арматурой. Для скрытой проводки нужно выбрать место защищенное от механического повреждения. При горизонтальной прокладке отступить 150 мм от потолка и плинтуса. Вертикальную линию лучше вести на расстоянии 100 мм от углов, проемов окна и двери.
  • Учитывать правила электро и пожарной безопасности. Расположение выключателей и розеток должно быть удобно пользоваться.

Выбор метода прокладки

Выбирать нужно более рациональный способ прокладки электрических проводов для квартиры или дома.

Открытая проводка (внешняя).

Электропровода прокладывают в кабель-каналах из пластика, гофре или полностью открытым типом (фиксация скобами или на роликах). Кабель ведут по стенам и потолку. Разрешены марки кабелей АППВ (алюминиевая жила) или ППВ (медная).

Как выполнить открытую прокладку проводов?

Спроектируйте маршрут разводки, подготовьте инструмент и материал (переходники, короба, саморезы, изоленту).

  • Закрепить канал для кабеля соединением дюбель-саморез.
  • Уложить провод в короб. Плотность укладки в канале должна быть более 60%. Сверху закрыть короб крышкой.
  • Подвести концы кабеля к электроточкам, а начало к вводному щитку.
  • Проверить электрическую цепь на короткое замыкание, а также заземляющий контур.

Скрытая проводка

Скрытые коммуникации в помещении устанавливают, когда внешние провода не впишутся в интерьер. Кабель укладывают в потолок, стены или под стяжку пола. Для установки требуется профессиональная квалификация.

Как провести монтаж скрытой проводки?
  • Разметить кабельные линии, места для дозовых коробок, выключателей и подрозетников.
  • В стене пробить штробы перфоратором или штроборезом. Проводку под полом прокладывать до заливки стяжки пола.
  • Вести штробы от входного распределительного щитка до конечных выводов.
  • Уложить провод в штробы. Фиксировать штукатуркой или пластмассовыми хомутами каждые 30 см.
  • Подключить провода к сети, проверить питание, заземление и КЗ.

Важно – не допускать пересечения проводов между собой (если нужно укрепить место пересечения слоями изоленты).

Тип Открытое расположение Скрытая прокладка
Расположение По стенам, потолку в коробах/гофре или под плинтусом. В отдельной штробе (сверху скрыт шпаклевкой).
Плюсы
  • не нужно штробить стены;
  • дешевле скрытой – можно использовать более тонкий провод, не нужны дорогие расходники и инструменты;
  • легко демонтировать или заменить провода, любую ошибку можно исправить.
 Провода скрыты в стене с гофрой или трубой. Меньше риск повредить.
Минусы
  • все конструкции заметны, не входят в интерьер;
  • высокий риск повреждения проводов и поражения током;
  • под плинтус нельзя разместить все линии.
  • много грязи при подготовке штроб;
  • для замены проводов нужно заменить отделку и снова долбить стену;
  • дороже – требуется большее сечение проводов, инструмент для прокладки.
Когда выбирать Для технических помещений, на дачу или при ограниченном бюджете. Предпочтителен для квартир и домов. Показан при капитальном или косметическом ремонте с дизайном современного интерьера.
Какой способ прокладки выбрать?

Выбирайте самый рациональный вариант по технической части:

  • Открытый тип – подходит для деревянных домов, технических помещений. А также для прокладки по бетонным стенам на кухне или коридоре. Этот способ должен подходить под стилистику интерьера.
  • Скрытый способ – обязателен для квартир, для всех жилых комнат, ванной и туалета.
  • Комбинированная прокладка – проводку в стенах укладывают в штробах для розеток. Освещение можно проложить в гофре на потолке. Способ подходит, когда устанавливают натяжные потолки.
Как вести провода?

Начинать нужно от «сердца питания» – электрощитка. В нем установить автоматы и УЗО, а от них вести провода по штробам или коробам. Выводить провода к дозовым коробкам, а от них к розеткам или выключателям.

Зачем делать разводку проводов по потолку?

Так проще провести ремонт, всегда есть аварийный доступ к системе. Натяжной потолок проще снять, чем вскрыть стену или пол.

Какой провод лучше брать для проводки в квартире?

Выбирать провода должен специалист согласно нормам ПУЭ. Электрик должен рассчитать сечение проводов, суммарную нагрузку в сети, количество защитных устройств, проверить соответствие пожарной безопасности.

Виды проводов в квартире

На квартиру или дом всегда выделяют номинальную мощность. Ее регулируют вводным автоматическим выключателем. То есть в каждой комнате оборудование рассчитано на определенный ток. Поэтому проводку разбивают на 4 группы (каждая с проводами разного сечения):

  • Кабель подключения ввода в распределительном щитке. На него приходится вся нагрузка квартиры.
  • Розеточная группа.
  • Провода освещения.
  • Небольшого сечения под специальное оборудование.

Материал и структура

ВАЖНО: по правилам ПУЭ – в квартире можно делать медную и алюминиевую проводку с соблюдением нормативных сечений.

Медные

Медь обладает лучшими свойствами проводимости для проводки, потому что имеют наименьшие потери. Отличаются высокой надежностью и безопасностью.

Почему лучше медная проводка?

Если сравнивать с алюминиевым кабелем, медь:

  1. Выдерживает больше нагрузки. У меди выше электрическая проводимость (ниже сопротивление). Если сравнивать сечение, то 1,5 кв. мм. меди = 2,5 алюминия.
  2. Удобно монтировать. Медь легко гнется много раз, не ломается при изгибе, ее легко паять.
  3. Долго служит. Медная проводка прослужит до 30 лет и более. Алюминиевый кабель подвержен окислению (срок службы до 20 лет).
Если медь такая хорошая, можно выбрать любой кабель?

Нет. Многожильные кабели нельзя прокладывать в квартире, потому что он не устойчивый к постоянному нагреву. При большой нагрузке в сети контакт оплавится, может загореться. Лучше использовать многопроволочный кабель с тремя жилами (фаза, ноль, заземление).

Марки медных проводов для квартиры: силовой кабель ВВГ и его модификации, современный стандарт провода NYM (улучшенная изоляция из ПВХ). Не использовать медные провода ПВС, ШВВП.

Алюминиевые

Алюминиевую проводку делали в старых квартирах. Рекомендуют использовать алюминий только для ремонта старой проводки, но не прокладывать новую схему с такими проводами.

Плюсы Минусы
+ Цена. Дешевле меди в равнозначном сечении. – Ухудшение свойств. Алюминий быстро стареет. Становится ломким, сложно поменять розетку или выключатель.
– Пожароопасность. Ухудшение качества контактов приводит к оплавлению и пожару.
– Меньшая электропроводность.
Когда выбирать алюминиевый провод?

Алюминиевый кабель ставят при вводе в квартиру. У него больше сечение и в этом случае с ним удобнее работать.

Как соединить алюминиевые провода между собой?

Рекомендуем провести опрессовку алюминиевого соединения. Электрический контакт более прочный. Кабеля зажимают в металлической гильзе, зажимают пресс-клещами.

Как соединить контакты медных проводов?

Соединения с хорошим электроконтактом:

  • Скрутка. Одножильные проводники скручивать под углом 45º двумя пальцами. Оставить 3-4 см скрутки, а остальное обрезать. Контакт изолировать.
  • Пайка. Провода скручивают, чтобы дополнительно запаять припоем. Соединение получается крепче, надежнее. Перед пайком важно обработать жилы канифолью.
  • Клеммное соединение. Жилу завести в колодку или пластину, зажать винтом. Подходит для соединения проводов разных материалов.
Можно ли соединять провода разного сечения?

Для соединения кабелей разной толщины проще и надежней использовать пайку или сварку контакта. Вначале скрутить, а потом дополнительно запаять.

Как лучше соединить алюминиевый и медный кабель?

Основной тип соединения алюминия с медью в проводке – клеммная колодка с фиксацией винтом

Какое сечение кабеля выбрать в квартиру?

От сечения зависит пропускная способность электропровода. Квадрат медной жилы пропускает ток до 10 Ампер, а алюминий до 5 А. Также важно учитывать запас для компенсации нагрева, чтобы не оплавилась изоляция. ВАЖНО – диаметр проводника, это не сечение. Зная диаметр, можно высчитать площадь сечения.

Как выбрать сечение кабеля?

Подбирать сечение нужно под общую нагрузку электропроводки. Электрики высчитывают мощности потребительских приборов, рассчитывают дополнительную нагрузку. Можно использовать таблицу сравнение материалов, марок и сечения проводов.

Но если решили самостоятельно выбрать сечение провода, рекомендуем подбирать стандартное для каждой группы:

  • Кабель на ввод в электрощит – 10 кв.мм. (однофазная сеть).
  • На розетки – подавать 2,5 кв.мм.
  • Осветительная группа – от 1,5 кв.мм.

Какую толщину оболочки и изоляции провода выбрать?

Каждая жила защищена изоляцией, а сверху покрыта оболочкой. Как правило, изоляция из ПВХ, может использоваться защитный полимер.

Параметры для изоляции:

  • Изоляционный слой – по ГОСТу для сечения от 1,5 кв.мм. толщина изоляции от 0,6 мм.
  • Фиксирующая оболочка – от 1,5 до 1,8 мм (зависит от многожильности проводника).

Советы мастера электромонтажа:

Всегда начинать с расчета нагрузки и выбора кабеля (лучше выбирать марку, которая не поддерживает горение). Рекомендую включить в схему УЗО для защиты от возгорания или поражения током.

Как сделать проводку в деревянном доме?

Новый сруб имеет особенность – дает усадку. Поэтому скрытую проводку можно провести только в защитных трубах с заземлением. Чаще в деревянных домах провода ведут открытым методом в коробах.

Как не ошибиться в монтаже проводки?
  1. Выбирать материалы и элементы только сертифицированных производителей. Перед покупкой проверьте маркировку и внешнее состояние.
  2. Покупать материалы с запасом. Относится к сечению, выбору систем защитного отключения. В электрике «ошибаешься только один раз», поэтому лучше предусмотреть запас и защиту.
  3. Вызвать электрика для монтажа проводки. Можно разделить работы на группы, часть выполнить самостоятельно, а наиболее сложное отдать мастеру.

Основы техники безопасности

Меры предосторожности при электромонтажных работах:

  1. Все работы проводить только после отключения напряжения. При прокладке проводов в комнатах и выводе щитка в квартиру отключите питание из распределительного короба. Даже если отключили, проверьте наличие напряжения тестером. Повесьте табличку на распределительном щитке «Не включать работают люди». Работы вне дома и отключения линии может проводить только специалист.
  2. Имейте под рукой огнетушитель. При коротком замыкании тушить электрический огонь нельзя водой, чтобы не получить удар током. Используйте подходящий огнетушитель.
  3. Подберите безопасный инструмент. Проверить изоляцию приборов, точность тестеров напряжения. Лучше использовать защитные перчатки, маску и плотную обувь.
  4. Не работайте без напарника. При монтаже всегда требуется помощь. Также напарник может быстро помочь или оказать первую помощь.

Последовательность монтажных работ

План выполнения внутренней электропроводки по шагам:

Разметочные работы

Нанести на стены карандашом линии проводов – вертикаль и горизонталь (использовать уровень). Для гнезд подрозетников и выключателей можно использовать макет или циркуль. Важно провести разметку точно по размерам, чтобы не ошибиться при штроблении. Начинать всегда с горизонтальных линий, а далее перенести на стены весь чертеж.

Подготовка стен

Для открытой проводки зафиксировать кабель-каналы.

Для скрытого монтажа использовать инструменты:

  • Нарезать и выбить штробы. Лучше использовать штроборез или болгарку с диском по бетону. Также можно использовать перфоратор. Работать с помощником, использовать пылесос для захвата пыли.
  • Вырезать углубления для монтажа. Использовать перфоратор с алмазной коронкой для подготовки гнезд под распределительные коробки.
  • Очистить поверхность стен молотком с зубилом. Вычистить весь мусор из каналов.

Монтаж электропроводки

  • Вызвать электрика для установки автоматов и линий в электрощите. Самостоятельно провести этот этап нельзя.
  • Проложить линии проводов. Провести от щита по каналам кабели, учитывать выпуски. Не перекручивать проводник, все должно быть ровно, желательно без пересечений.
  • Закреплять линию проводника в канале штукатуркой с интервалом до 50 см, на углах до 10 см. Можно использовать крепление в гофре или клипсами.

Монтаж дозовых коробок

Перед установкой проверить соответствие размеров, срезать вводы в коробку.

  • Вставить провода в коробку (в обозначенные вводные отверстия). Лучше заводить проводник в дозовую через гофру.
  • Зафиксировать коробку в углублении штукатуркой, зафиксировать вровень к стене. Не допустить попадания пыли или гипса внутрь.

После монтажа дозовых можно заштукатурить каналы с проводником, чтобы продолжить чистовую отделку.

Подключение розеток и выключателей

  • Завести провода в клеммы (фаза в правую, нулевой проводник в левую).
  • Зафиксировать розетку монтажными винтами с лапками в коробке.
  • Вставить подрозетник, плотно закрутить крепежи.
  • Установить защитную крышку, закрутить винтом.
Установить защитную крышку, закрутить винтом

Есть два способа:

  1. Шлейф – последовательное подключение новых розеток от предыдущих. Но этот способ небезопасен – нельзя подключать мощное оборудование или превышать рассчитанную нагрузку. Последовательное соединение может привести к перегрузке, оплавлению контактов и короткому замыканию.
  2. Звезда – параллельное подключение. Каждую розетку подключить напрямую к дозовой коробке. Если одна розетка выйдет из строя, другие продолжат работать.
Как установить гнездо выключателя или розетки в гипсокартон?

Установку проводить в специальную монтажную коробку для скрытой разводки с винтами для гипсокартона.

Сколько розеток нужно в дом?

Рекомендуем разместить отдельную розетку для каждого прибора. На комнату лучше разместить от 2-3 разъемов.

Проверка электропроводки

Этот этап должен провести мастер. При ремонте в новостройке может потребоваться вызов комиссии. Специалисты должны ввести новую проводку в эксплуатацию или выписать список для устранения проблем.

Как сделать контур заземления?

В квартире заземляющее устройство включает аппарат УЗО. В частном доме нужно установить заземляющий проводник и отвести горизонтальный с вертикальным заземлителем (вкапываются глубоко в землю).

Контур заземления должен соответствовать правилам ПУЭ. Для монтажа этого устройства лучше вызвать бригаду электриков.

Как выбрать автоматы и устройство защитного отключения?

Автоматический выключатель

Выбирать по номинальному току для каждой группы проводников. Проверять для стандартных типов нагрузки. Также важно учитывать скорость срабатывания при коротком замыкании.

Стандартные автоматы для квартиры:

  1. Розеточная группа – при сечении медного проводника 2,5 кв.мм. можно выбрать автомат 16 А.
  2. Освещение – нагрузка меньше, можно установить автомат 10 А или 6 А (зависит от сечения).

УЗО

Аппарат отключает линию при токах утечки. Например, при перегрузке, коротком замыкании или попадании под действие тока.

  1. Подключать УЗО к нескольким автоматическим выключателям. Так можно улучшить защиту каждой группы. Но это дороже, чем ставить одно устройство.
  2. Выбирать УЗО по номиналу автомата. Если работать по схеме одно УЗО – один автомат, то номинал прибора не должен быть меньше выключателя. Если под УЗО выводить несколько автоматов, то значение должно быть больше чем ток всех автоматов.

Вопросы-ответы

Что значит степень защиты IP20 на розетках?

Показатель IP показывает, что розетка защищена по европейским стандартам. Первая цифра после IP показывает защиту от размера попадания пыли (0 – нет, 6 – полная защита). Чем больше вторая цифра, тем больше защита от влаги. Для простых комнат подойдет защита IP20, а в ванной лучше устанавливать розетки IP44.

4 признака неисправности электропроводки в сдаваемом в аренду помещении

Вы и ваши арендаторы должны быть настороже в отношении этих четырех признаков неисправной электропроводки в сдаваемом в аренду помещении.

Фил Шаллер

Есть несколько явных признаков того, что в вашем доме может быть неисправна проводка. Если вы или ваши жильцы слышите, видите или чувствуете запах любого из этих индикаторов, необходимо проверить вашу электрическую инфраструктуру.

Неисправность в электросети может быть очень опасной (пожар), не говоря уже о том, что вам необходимо стабильное электричество для питания многих компонентов дома (которое вы обязаны по закону обеспечить на основании законов арендодателя/арендатора и договоров аренды с вашими жильцами). Мало того, что арендаторов следует поощрять сообщать о любых проблемах с недвижимостью, электрические системы также должны регулярно проверяться (мы рекомендуем пару раз в год).

Будьте внимательны к любому из следующих четырех признаков неисправной электропроводки у ваших жильцов.

1. Теплые электрические розетки

Если настенная розетка теплая на ощупь, это признак неисправности электропроводки и требует немедленного устранения.

Еще один индикатор — вибрирует ли розетка; вызовите электрика!

2. Частые срабатывания автоматических выключателей

Автоматические выключатели существуют для обеспечения безопасности электрических систем объекта.

Когда электрическая система перегружена, автоматический выключатель отключает питание. Это случается время от времени и является нормальным здесь и там. Но когда выключатель срабатывает слишком часто (раз в месяц и чаще), это признак того, что что-то не так.

Либо слишком высокая электрическая нагрузка, либо неисправность проводки. Это еще одна причина вызвать электрика (здесь можно увидеть тему!).

3. Ненормальные шумы или проблемы с освещением

Если ваш жилец слышит щелкающие или мерцающие звуки, исходящие от ламп или розеток, это еще один признак того, что что-то не так.

Жужжание — еще один шум, на который следует обращать внимание. Если вы заметили, что лампочки быстро перегорают или тускнеют, обратитесь к электрику.

4. Признаки гари и/или дыма

Вероятно, самые очевидные проблемы с проводкой. Если вы или арендатор видите или чувствуете дым или странные запахи, исходящие из электрической розетки, будьте готовы позвонить по номеру 911 в случае пожара. Если есть признаки того, что тепло вызвало появление пятен или обесцвечивание вокруг розетки, это может означать, что проводка неисправна и выделяет тепло (и, следовательно, большая опасность возгорания). Если его не остановить, это может привести к серьезным повреждениям.

Важно тщательно следить за состоянием электроснабжения дома. Мы советуем не выбирать дешевый маршрут при выполнении электромонтажных работ, особенно при более сложных работах, требующих разрешения. Наймите электрика и инвестируйте в свою собственность.

Об авторе:

Фил Шаллер — опытный арендодатель и основатель/генеральный директор RentalRiff — услуги, альтернативной традиционному управлению недвижимостью, которая обеспечивает постоянный надзор и содержание сдаваемой в аренду недвижимости, а также служит основным контактным лицом для арендаторов. Вы можете связаться с ним по телефону 541-600-3200. Расходы на техническое обслуживание и ремонт включены, а специалисты по недвижимости имеют лицензию/страхование. Фил — уроженец Тихоокеанского Северо-Запада, отец двоих детей и любитель рыбалки нахлыстом.

Стоимость переделки электропроводки в моей квартире?

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Статус
Закрыто для дальнейших ответов.

  • #1

      • Добавить закладку
