Комментарии

В минимальном наборе включает функции вольтметра , амперметра и омметра. Иногда выполняется мультиметр в виде токоизмерительных клещей. Существуют цифровые и аналоговые мультиметры. Мультиметр может быть как лёгким переносным устройством, используемым для базовых измерений и поиска неисправностей, так и сложным стационарным прибором со множеством возможностей.

Наиболее простые цифровые мультиметры имеют портативное исполнение. Agilent Technologies имеет 8,5 разрядов. Среди таких мультиметров встречаются как портативные устройства, питающиеся от гальванических элементов, так и стационарные приборы, работающие от сети переменного тока. Точность мультиметров с разрядностью более 5 сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона.

Также к разновидности мультиметров можно отнести скопметры осциллографы-мультиметры , совмещающие в одном корпусе цифровой обычно двухканальный осциллограф и достаточно точный мультиметр. С повышением частоты повышается погрешность измерения.

Питание портативных мультиметров обычно осуществляется от батареи напряжением 9В. Потребляемый ток не превышает 2 мА при измерении постоянных напряжений и токов, и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В [1].

Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП , от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.

Аналоговый мультиметр состоит из стрелочного магнитоэлектрического измерительного прибора микроамперметра , набора добавочных резисторов для измерения напряжения и набора шунтов для измерения тока. В режиме измерения переменных напряжений и токов микроамперметр подключается к резисторам через выпрямительные диоды [2].

Измерение сопротивления производится с использованием встроенного источника питания, а измерение сопротивлений более Материал из Википедии — свободной энциклопедии. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии , проверенной 11 февраля ; проверки требуют 37 правок.

Высокоточные мультиметры марки Unigor производства Австрии имели в своем составе более чувствительный микроамперметр с током полного отклонения 40 мкА Unigor 3s и даже 10 мкА. Дата обращения 4 июня Электроизмерительные приборы. Категории : Электроизмерительные приборы Измерительные приборы. Пространства имён Статья Обсуждение. В других проектах Викисклад.

Эта страница в последний раз была отредактирована 28 марта в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия. Подробнее см. Условия использования. Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия.

Как измерить напряжение мультиметром

Прибор для измерения электрического напряжения называется вольтметр. Чтобы измерить силу тока в электрической сети пользуются амперметром, для измерения электрического сопротивления используют омметр. Сейчас есть комбинированные приборы, которые измеряют все эти величины, называются они мультиметры. Поскольку единица измерение напряжение – Вольт, отсюда же находим прибор, который назван в честь единицы измерения – Вольтметр. Первый кто подумал о напряжении в сети был Вольт. Прибор, который используют для измерения напряжения в электрической цепи, называют вольтметром.

такой прибор известен под сленговым названием «Цэшка», т.к. названия Черный провод обычно называется общим или отрицательным, красный.

Цифровой мультиметр. Почему мультиметр называют цешкой

Audi A6 QuааттRRа. Значек кватро я не снимал, просто вокруг аккуратно пообещал пленку ну феном а хром накладки так же не снимал. Вот только вопрос, шильдик кватро и хромированные накладки на подстаканнике и пепельнице, и на дверных проемах, сильно тяжело снимаются? Audi A6 Quattro. Диффузор заднего бампера ABT и новый звук выхлопа. Таки дошли у меня руки покрасить и установить диффузор, скажу сразу, покупал реплику, оригинал кусается по цене ну не может этот кусок пластика стоить баксов. Да, может быть и не ахти. Пока вживую не примеришь — не поймешь.

Как правильно пользоваться цешкой

Электроника в автомобиле с каждым годом становится все сложнее, и электрические цепи включают в себя все больше элементов. Практически все они связаны друг с другом тем или иным образом, и выход из строя одного из элементов может привести к поломке других. Чтобы этого избежать, в автомобиле начали устанавливаться предохранители, задачей которых является защита электрических цепей от короткого замыкания. Разрушаясь, предохранители разрывают цепь, тем самым отключая ток и защищая устройства, состоящие в ней.

Разницы никакой нет, этими словами обозначают одно и то же. Самое правильное название – мультиметр.

Как пользоваться мультиметром – знакомство с прибором часть 1

Народ любит у нас называть вещи по своему. Эта же участь постигла и ампервольтомметр, а по нынешнему мультиметр. Но мудрствовать тут не стали и назвали этот прибор по названию серии, то есть начало названия было на букву Ц, а именно Ц, Ц и т. Вот и появилось знаменитое название “цешка”. Кстати советские приборы были довольно таки хороши, у меня до сих пор есть работающие, а ведь времени с их приобретения прошло ого го как много.

Цифровой мультиметр. Почему мультиметр называют цешкой

Невзирая на многофункциональность и универсальность современных измерительных приборов, профессиональные инженеры осуществляют выбор мультиметра, исходя в первую очередь из тех физических величин, которые требуют как можно более точного измерения. Профессиональный мультиметр — прибор, способный полностью удовлетворить потребность измерений в узкой специализированной сфере. Специалисты, читая технические характеристики, точно знают, на что им смотреть, чтобы выбрать лучший инструмент для себя, исходя из соотношения цена-качество. Поэтому, данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности. Существуют общие понятия, относительно того, как пользоваться мультиметром в процессе осуществления измерений, которые бывают:. Осуществляются непосредственным подключением щупов к измеряемой цепи, или к отдельному компоненту, с моментальным отображением данных на дисплее или шкале прибора в единицах измеряемой физической величины.

Красный называют потенциальным выводом и применяют для измерений. Гнездо для общего вывода помечается как com или просто (-) т.е. минус.

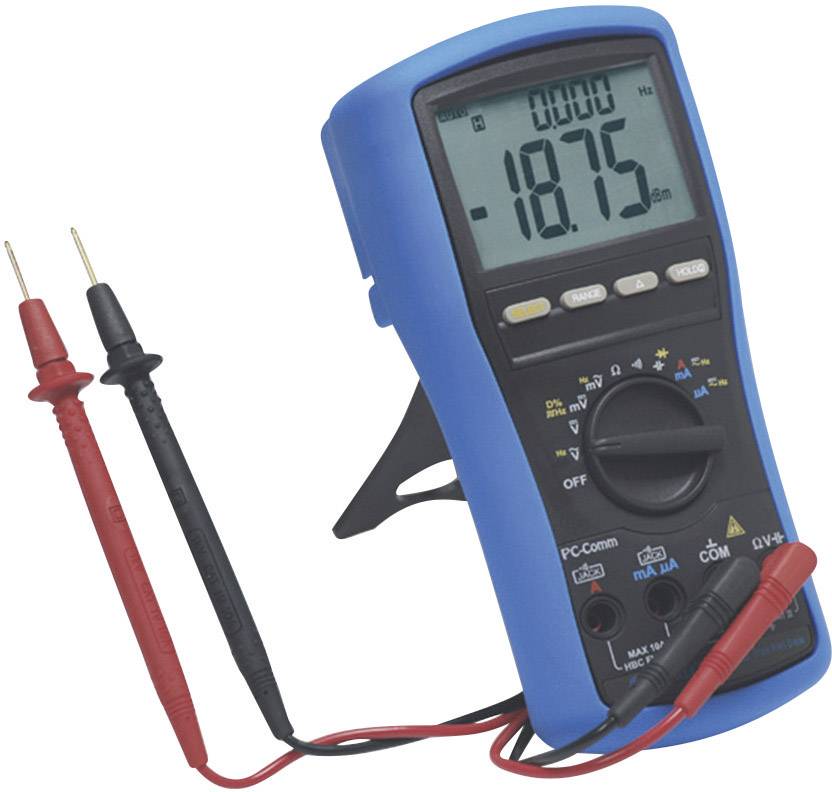

Мультиметр цифровой

Мультиметр — обязательный инструмент в руках любого инженера-электронщика. Они используются для определения электрических характеристик схемы, с их помощью можно измерить напряжение, силу тока, емкость, сопротивление, определить разрывы и протестировать работоспособность полупроводниковых элементов. Такие приборы применяют как профессиональные электрики, так и начинающие специалисты. В этой статье мы поговорим о том, как пользоваться мультиметром, можно сказать, что это инструкция для начинающих.

Форум посвящен вопросам релейной защиты и автоматики РЗА. Обмену опытом и общению релейщиков. Активные темы 9 Темы без ответов Страницы 1 2 3 4 Далее. Чтобы отправить ответ, вы должны войти или зарегистрироваться. Давайте попробуем это выяснить?

Диодный мост или, как его ещё называют, выпрямитель нужен для преобразования переменного тока в постоянный. Его используют везде, где нужно получить питание постоянным напряжением независимо от мощности прибора, потребляемого тока или величины напряжения.

Тест-драйвы и статьи об авто. Тест-драйвы и статьи о Infiniti. Марка Infiniti начала российские продажи нового поколения кроссовера QX Познакомиться с новинкой лично мы смогли на дорогах Татарстана. Уважаемые господа! Именно двухдверкам мы обязаны появлением, пожалуй, самого честного, самого правильного и желанного автомобильного формата.

Бывают ситуации, когда в домашних условиях нам необходимо измерить напряжение в розетке или проверить проводник на целостность. Человек, который никогда не сталкивался с подобным устройством, зачастую задается вопросом: как пользоваться мультиметром? Он предназначен для измерения напряжения, тока, сопротивления. Мультиметры бывают аналоговыми и цифровыми.

Прибор “цешка”. Советский мультиметр Ц-20. Как пользоваться “цешкой”

Электронно-измерительный прибор “цешка” – это универсальный инструмент работы не только радиотехников и электриков. Им может успешно пользоваться любой человек, который привык своими силами устранять в доме неполадки, связанные с электричеством. Сегодня такие устройства доступны всем. Они выпускаются как в аналоговом (стрелочные), так и в цифровом исполнении. В советские времена таким незаменимым помощником был прибор Ц-20 и его аналоги.

Что такое “цешка”, какие измерения позволяет производить

Прибор Ц-20 – это самый известный советский мультиметр. Он был разработан для измерения следующих величин:

• Силы тока.
• Величины напряжения постоянной полярности.
• Напряжения синусоидального переменного тока с частотой 50 Гц.
• Сопротивления постоянному току.

Прибор позволяет проводить измерение заявленных параметров электричества в следующих пределах:

• Для тока постоянного диапазон: от 0 до 0.30 мА, 0–3.00 мА, 0–300.00 мА, 0-750.00 мА.
• Для напряжения постоянного диапазон: от 0 до 0.60 В, 0–1.50 В, 0–6.00 В, 0–120.00 В, 0–600.00 В.
• Для напряжения переменного диапазон: от 0. 60 до 3.00 В, 1.50–7.50 В, 6.00–30.00 В, 0–120.00 В, 0–600.00 В.
• Для сопротивлений диапазон: от 5 до 500.00 Ом, 0.05–5.00 кОм, 0.50–50.00 кОм, 5.00–500.00 кОм.

Устройство имеет погрешность измерений, которая для тока и напряжения лежит в пределах 4 %, а для сопротивления – в пределах 2,5 %.

Особенности мультиметра Ц-20

Универсальный прибор “цешка” устроен довольно просто. Он помещен в карболитовый (для старых моделей) или пластиковый футляр. На передней панели расположен индикатор в виде стрелочной электромагнитной шкалы. Под ним есть ручки управления и группа разъемов для подключения проводов с измерительными щупами. Здесь все подписано, поэтому легко обучиться, как прозвонить мультиметром цепь.

Схемотехнику “цешки” можно разделить на основные блоки:

1. Выпрямительный.
2. Для измерения постоянных и переменных величин напряжения.
3. Для измерения постоянных величин тока.
4. Для измерения сопротивления.
5. Блок индикации

Каждый из них имеет свои особенности.

Блоки для измерения тока и напряжения содержат в себе набор гасящих резисторов. Каждый из них может поочередно подключаться в схему. Это зависит от предела измерений. Чем больше величина измеряемого электричества, тем сопротивление схемы больше. Далее погашенный ток поступает на стрелочный индикатор.

Выпрямительный блок преобразует переменный ток в постоянный при измерении переменного напряжения. Коммутация между режимами измерения осуществляется переключателем.

Блок измерения резисторов также включает в себя набор сопротивлений, но они служат добавочными элементами. Для функционирования ампервольтомметра Ц-20 в этом режиме в схеме предусмотрен дополнительный источник питания на химических элементах.

Расположение и назначение органов управления

В советском мультиметре предусмотрено всего два органа управления, расположенных под приборной шкалой:

1. Ручка переключения режимов работы.
2. Ручка установки нулевого положения индикаторной стрелки.

Первая реализована на многопозиционном переключателе, который коммутирует между собой:

• Блок 1 и индикаторный узел (ИУ) напрямую для измерения постоянных величин напряжения.
• Блок 1 и ИУ через выпрямительный блок для измерения переменных величин напряжения.
• Блок 2 и ИУ напрямую для измерения тока постоянного.
• Блок 3 и ИУ напрямую для измерения сопротивления.

В каждом конкретном режиме другие возможности коммутации отключены. Поэтому не сложно разобраться, как пользоваться “цешкой”.

Ручка регулировки стрелки работает только в режиме измерения сопротивления, так как в этом случае к индикатору подключается дополнительный источник питания.

Также прибор снабжен парой щупов для подключения к измеряемой схеме. Разобраться с их подключением легко, так как на нижней панели прибора расположена группа разъемов, каждый из которых подписан по пределу допустимого значения.

Измерение величины напряжения

Этот процесс не сложный, но требует внимательности. При измерении величины постоянного напряжения прибором “цешка”, выполняют следующий алгоритм действий:

1. Измерительный щуп черного цвета подсоединяют к общему выводу (обозначен звездочкой на корпусе), а щуп красного цвета к разъему на заданный предел измерений под значок +V.
2. Поворачивают ручку переключения режима измерений в сторону знака “постоянно”.
3. Подсоединяют щупы к электричеству общим выводом на минус, а другим (красным) на плюс.
4. Снимают замеры.

Чтобы не спалить прибор “цешку”, предел измерений выбирают в большем диапазоне, чем измеряемое напряжение. Если при замерах положение стрелки находится в начале шкалы, то предел понижают (ориентируясь, конечно, на величину полученного результата). Более точные показания прибора получаются, когда стрелка находится на второй половине шкалы.

При измерении переменного напряжения используют разъемы пределов под значком “~V”. Ручку переключения режимов ставят на значок “~”. Все остальные действия соответствуют далее описанным пунктам.

Определение силы тока

При измерении силы постоянного тока также не трудно понять, как пользоваться “цешкой”. Действия должны происходить в следующей последовательности:

1. Черный щуп для измерений подключают к общему выводу, а щуп красного цвета – к выводу на заданный предел измерений под значком +mA.
2. Ручка переключения режимов должна быть в положении “-“, что соответствует постоянному току.
3. Цепь, в которой необходимо замерить ток, разрывают. В этот разрыв включают “цешку” мультиметр (последовательное соединение). При этом полярность подключения выглядит следующим образом: “+” разрыва линии – “общий” щуп прибора – “плюсовой” щуп – вывод нагрузки.
4. Снимают показания.

Важно помнить, что “цешка” рассчитана на измерение небольших постоянных токов.

Прозвонка мультиметром цепей и замер сопротивлений

Измерение прибором величины сопротивления происходит следующим образом:

1. Первый щуп подключают к общему выводу, второй – в разъем (выбрав правильный предел) под значком “rx”.
2. Ручку изменения режимов также переводят в положение “rx”. При этом в схему включается дополнительный источник питания.
3. Регулятором установки “0” переводят стрелку в нулевое положение на шкале.
4. Щупы подсоединяют к сопротивлению, номинал которого необходимо измерить.
5. Снимают показания.

Проводя измерения непосредственно в схеме, один из выводов сопротивления необходимо отпаять. В противном случае его может зашунтировать другой элемент. Из-за этого показания будут неверными. Также можно легко вывести из строя полевые транзисторы, если таковые имеются в схеме.

Чтобы просто прозвонить мультиметром целостность какого либо проводника, щуп подсоединяют к выводу “х1”, после чего смотрят на шкалу. При целом проводнике сопротивление будет стремиться к нулю. Если же есть обрыв, то сопротивление будет тяготеть к бесконечности.

Преимущества и недостатки устройства

К достоинствам “цешки” можно отнести простоту ее исполнения и проведения работ. Недостаток прибора в том, что погрешность стрелочного оборудования несколько больше, нежели электронного.

Заключение

Следует обратить внимание, что для каждого режима измерения на табло имеется своя шкала. Для токов и напряжений показания отсчитываются справа налево, а для сопротивлений наоборот. Для последних нужно умножать полученный результат на число, указанное напротив разъема подключения щупа.

Важно всегда помнить, что до начала использования мультиметра необходимо соблюсти все правила техники безопасности, касающиеся выполнения действий с электричеством!
