Схема подключения бойлера к электросети и водопроводу ➦В статье компании «ТРУБЕР»

27 июля 2021

Нестабильность горячего водоснабжения особо остро ощущается в летний период, когда коммунальные службы активно проводят ремонтные работы. Установка накопительного или проточного водонагревателя необходимого объема способна полностью решить данную проблему. Монтаж бойлера требует достаточной квалификации и знаний, поскольку речь идет о монтаже мощного электроприбора в непосредственной близости с водой.

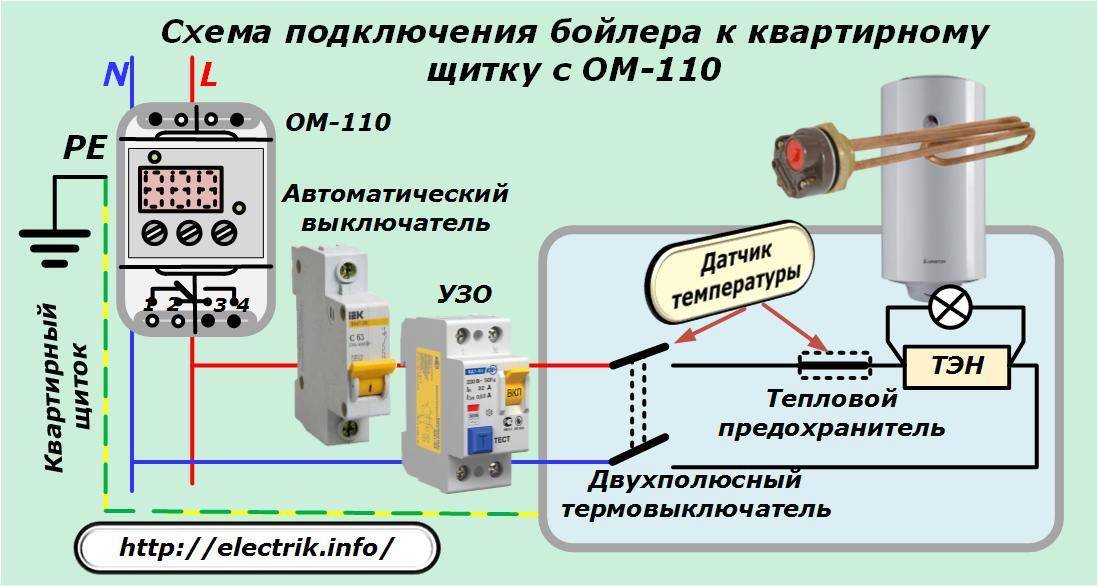

Электрическая схема подключения бойлера



Большинство производителей рекомендует осуществлять подключение бойлера к электросети отдельной линией от электрощита, которая состоит из трех проводов: фазы, 0 и заземляющего проводника. Последний обеспечивает защиту в случае коррозии ТЭНа, которая приводит к тому, что деталь «прошибает». Чаще всего бойлеры поставляются уже с собранным проводом и вилкой, которые подключены к терморегулятору. Все, что необходимо сделать — установить розетку с заземлением, от которой идет линия через двойной автомат. Наличие двойного автомата в схеме дает возможность полностью отключить линию при необходимости.

Второй вариант чаще встречается у новых моделей бойлеров и предполагает наличие УЗО (устройства защитного отключения). Суть также сводится к подключению отдельной линии к электрощитку. Если на бойлере нет УЗО, устанавливается дифавтомат 16А 10 мА, который защитит от короткого замыкания и ток утечки.

Подсоединение производится трехжильным проводом: фаза, ноль и проводник, который идет на щит с заземлением. Проверить наличие заземления можно с помощью контрольной лампочки, один конец которой подключается к фазе, а второй — на корпус. Если лампочка загорается, значит, заземление на этом щите есть.

Под бойлер устанавливается розетка ip44, где первая цифра 4 обозначает степень защиты от проникновения внутрь электротехнического изделия посторонних предметов и пыли размером 1 миллиметр, вторая 4 показывает стойкость к воздействию влаги.



Что необходимо и как подключить бойлер к электросети



Самостоятельное подключение бойлера от розетки начинается с подготовки необходимых материалов. Приведенный ниже расчет проводился с учетом того, что бойлер накопительного типа имеет мощность не более 3,5 кВт. Для такого монтажа мы будем использовать трехжильный кабель с маркировкой ВВГ, имеющий сечение 2,5 мм², а также трехжильный провод ПВС аналогичного сечения. Дополнительно потребуется розетка на 16 А, оснащенная заземляющим контактом.

Если приобретенный бойлер не имеет собранного соединительного провода, приобретите вилку. Сразу стоит отметить, что она должна быть надежной, желательно с каучуковым корпусом и фиксирующей защитной гофрой.

Прежде чем проводить любые действия по монтажу, определяем оптимальное место установки как самого водонагревателя, так и его розетки. При установке крупных электроприборов ванную принято делить на зоны. Под «нулевой» понимают зону самой ванны/душевой кабинки, 1 занимает площадь, которая располагается над мокрыми зонами. 2 — охватывает пространство, которое очерчивает 60 см радиусом вокруг мокрых зон. Вся оставшаяся площадь относится к 3 зоне.





Как уже было сказано выше, ванная комната требует установки розеток класса защиты IP44, при этом сам водонагреватель должен соответствовать определенному классу. Для зон 1, 2 и 3 этот показатель должен быть не менее IP25, 2 и 3 — IP24. Информация о степени защиты указывается в сопроводительной документации к бойлеру и его инструкции.

Определивший с местом, где будет установлен бойлер и розетка, можно переходить к подготовке штробы. Удобнее всего это делать с помощью перфоратора со специальной насадкой, которую называют штробером. За счет формы желобка и заостренного уголка штробер быстро делает углубление внутрь.

В образовавшуюся штробу укладываем кабель ВВГ и протягиваем его до монтажной коробки. Отмеряя длину кабеля, сделайте небольшой запас со стороны коробки, чтобы его было достаточно для возможного повторного монтажа.







Для обеспечения защиты от поражения электрическим током подключение

водонагревателя необходимо осуществлять через УЗО или дифавтомат







Подключение непосредственно в щитке требует четкого соблюдения последовательности и учета маркировки жил (для удобства их помечают различными цветами). Жилу в белой оплетке соединяем с нижней клеммой дифференциального автоматического выключателя, который чаще всего маркируется «2». Синяя жила рассчитана на монтаж с нижней клеммой дифавтомат, которая отмечается «N». Оставшаяся третья жила (желтая с зелеными полосами) — заземление.





После проведения отделочных работ можно переходить к электрофурнитуре. Все соединения внутри монтажной коробки проводятся с учетом цвета жил. Зачистив кабель, жилы в белой и синей оплетке соединяем с левой и правой клеммой розетки, оставшуюся третью жилу желтого цвета с зелеными полосами — с центральной клеммой или «землей».

Если в комплекте с водонагревателем не поставляется удлинительный провод, то необходимо изготовить его самостоятельно. Отмеряем необходимую длину провода ПВС и приступаем к установке вилки.

С помощью отвертки раскручиваем все фиксирующие шурупы на корпусе вилки. Провод пропускаем через гофру в нижней части в специальное отверстие. Жилы зачищаем, коричневую и синюю подкладываем под боковые болтовые соединения и зажимаем болты до упора; желто-зеленую соединяем с центральной «землей».

Аккуратно укладываем провод в корпус и закручиваем все шурупы вилки. Обратите внимание, что после сборки вилка должна иметь плотное прилегание по соединительным швам.

Затем приступаем к подключению водонагревателя. Снимаем панель, через специальное отверстие пропускаем второй конец провода ПВС и зачищаем. Оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:

• жилу с изоляцией коричневого цвета — к клемме «L»;

• синего цвета — к клемме «N»,

• желто-зеленую жилу — к болтовому соединению на корпусе водонагревателя с маркировкой заземления.

Фиксируем провод и устанавливаем панель.

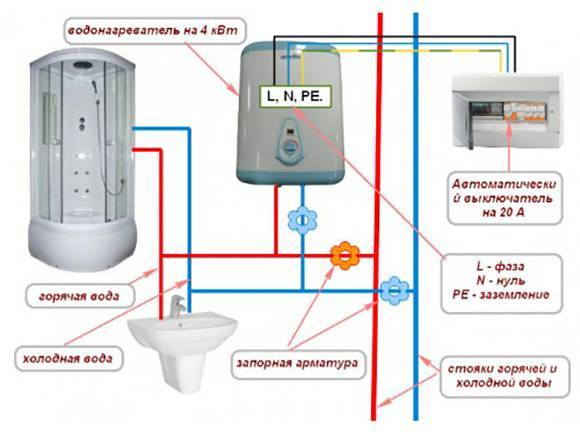

Как подключить бойлер к водопроводу



В нижней части бойлера откручиваем две крышки-заглушки красного и синего цвета. Берем тройник и накручиваем его на штуцер холодной воды (обозначен синим). Ориентировать на расположение «лево-право» не рекомендуется, поскольку производители бойлеров на свое усмотрение размещают подвод.

Если при накрутке получился всего один виток, соединение будет ненадежным. Берем плашку ½ дюйма и дорезаем резьбу трубы. Для латунных соединений нормой считается 3,5 витка и более. Аналогично поступаем с горячей водой.

По всей резьбе наматываем паклю, наносим сантехническую уплотнительную пасту (герметик), накручиваем тройник и подтягиваем до упора газовым ключом. Разворачиваем тройник в ту сторону, в которую будет установлен краник. Делается это для удобства дальнейшей эксплуатации.

К боковому отводу прикручиваем краник для сброса воды, к нижнему — предохранительный сбросной клапан. К клапану накручиваем верхнюю часть «американки», вторую часть «американки» вкручиваем в кран, соединяем части муфты с накидной гайкой. Прикручиваем паечную переходную муфту. К штуцеру горячей воды прикручиваем «американку» с переходной муфтой под полипропиленовые трубы.

К отводу холодной воды прикручиваем тройник, не забывая намотать паклю и нанести сантехническую пасту. В зависимости от конфигурации места установки с помощью паяльника для полипропиленовых и металлопластиковых труб и уголков фиксируем трубу необходимой длины. Аналогично поступаем с подводом горячей воды.

При первом пуске бойлера перекрываем «общую» горячую воду, открываем кран горячей воды на смесителе, поворачиваем краники холодной и горячей воды на бойлере. Нормой считается выход небольшого количества воздуха из крана, перекрывать его можно только после того, как вода начнет стекать с хорошим напором, в среднем на эту процедуру требуется от 4 до 6 минут.
