Как Подключить Дифавтомат в Щитке с Заземлением. Основные функции

Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:

1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.

Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.

Что такое дифавтомат, для чего применяют, схемы, как подключить

В общем корпусе дифференциального автомата объединено компактное устройство защитного отключения и выключатель-автомат.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

В случае касания человека с токоведущими элементами электрических приборов и оголёнными проводами срабатывает как устройство защитного отключения, мгновенно обесточивая цепи питания. Если же вам что-то непонятно, пишите мне!

Что обязательно надо знать при установке узо и устройстве заземления в квартире или частном доме » сайт для электриков — советы, примеры, схемы

• при реакции на неполадки отключается подача тока на всю квартиру;
• ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

Подключение дифавтомата в различных схемах

Существует несколько схем, по которым может быть выполнено подключение дифавтомата. Схема подключения зависит от вида проводки. Чаще всего, жилье оснащается такими типами электропроводки

Подключение дифавтомата в однофазной сети с заземлением и с напряжением 220В выполняется с использованием двухполюсного изделия. При подключении по такой схеме можно установить защиту после электрического счетчика.

Когда подключение дифавтомата выполняется в трехфазной сети с заземлением, необходимо вместо однофазного проводника на вводной группе использовать четырехполюсный дифференциальный автомат на 380В.

Подключение дифавтомата к двухпроводной сети без заземления использовалось в старых панельных постройках. Данная схема подключения (без заземления) является небезопасной. Поэтому прежде чем подключать дифавтомат, следует заменить всю проводку.

Схемы подключения

Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.

Промокоды со скидками на светильники

Вводный автомат

Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.

Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:

• при реакции на неполадки отключается подача тока на всю квартиру;
• ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

Отдельный автомат

Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.

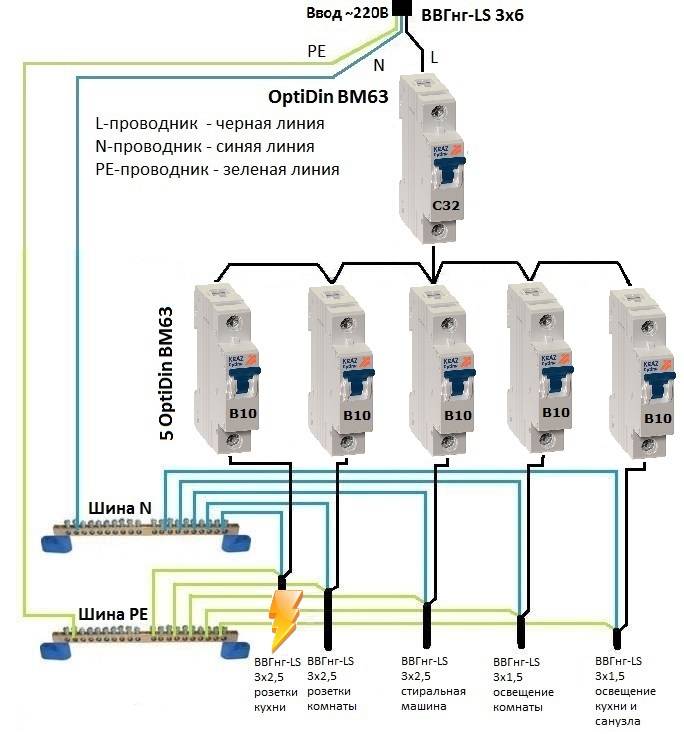

На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты. Если же вам что-то непонятно, пишите мне!

Подключение дифавтомата — советы эксперта

1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Схема подключения без заземления

Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:

• Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
• Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий. Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
• Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание. Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Отсутствие заземления и УЗО

Использование бытовой техники при отсутствии заземления более опасно, но уменьшить эту опасность позволяет устройство защитного отключения. Подключение УЗО без заземления, схема которого представлена на нашем сайте, нужно проводить предельно аккуратно, поскольку велик риск того, что человека может ударить током.

При наличии заземления ситуация будет более безопасна, так как УЗО срабатывает сразу (устройство отключает напряжение).

Вполне обоснованным является подключение прибора без заземления с точки пожарной безопасности — это объясняется тем, что при повреждении проводки, утечка тока происходит на заземленные участки конструкции сооружения.

Подключение УЗО без заземления, схема которого очень проста, в какой-то степени компенсирует недостатки электрозащиты. Главное, в данном случае — знать, как подключить УЗО и автоматы грамотно.

Кроме устройства защитного отключения, оптимально использовать трехпроводную систему питания с заземляющим проводником, ведь это обеспечит максимальную защиту от поражения электричеством и сведет к минимуму вероятность возникновения пожара.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Если вы живете в многоквартирном доме старой постройки, единственным способом правильно подключать УЗО и дифавтоматы в однофазной сети является прокладка провода защитного заземления от этажного щитка в квартиру.

Если же вам что-то непонятно, пишите мне!

Дифференциальный автомат: назначение, устройство, схема подключения

• электронный усилитель, оборудованный катушкой электромагнита;
• трансформатор, состоящий из тороидального сердечника, предохраняет от утечки электрического тока и защищает человека от электрического удара.

Селективная схема

Начнем с того, что дифференциальные автоматы есть двух видов: селективные и неселективные. Первые в своей маркировке имеют букву «S». Если рассматривать первую схему подключения, то если в ней установить неселективный автомат, который сработает по трем вышеописанным причинам, то все группы будут тут же обесточены. Как это и говорилось выше.

Появление селективных дифавтоматов решило проблему отключения всех групп. То есть, если в одной из них произойдет короткое замыкание или два других нарушения, то прибор отключит именно эту группу.

Многие могут задаться вопросом, ведь автоматы и дифавтомат были подобраны по току утечки. К примеру, дифференциальный прибор на 100 мА, а автоматические выключатели на 30 мА. Но данный подбор не влияет на селективность работы самой собранной схемы. Хотя правильно подбирать элементы необходимо обязательно. Да и правильно подключить дифавтомат надо тоже уметь.

Подключение

Подключение дифавтомата – весьма несложный процесс. Верхняя часть дифференциального автомата содержит контактные пластины и зажимные винты, предназначенные для подключения нуля N и фазы L от счётчика. Нижняя часть располагает контактами, к которым и подключается линия с потребителями.

Подключение дифавтомата можно представить следующим образом:

1. Зачистка концов проводников от изоляционного материала примерно на 1 сантиметр.
2. Ослабление зажимного винта на несколько оборотов.
3. Подключение проводника.
4. Затягивание винта.
5. Проверка качества крепления простейшим физическим усилием.

Выбор между конфигурацией УЗО + автомат и обычным дифавтоматом должен обуславливаться наличием места в щитке и ценой самих устройств. В первом варианте сложность монтажа слегка возрастёт.

В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Монтаж дифференциального автомата в данном случае можно провести двумя способами:

1. На входе после электросчётчика для всей квартирной проводки. При использовании данной схемы питающие провода подключаются к верхним клеммам. К нижним же подаётся нагрузка от различных электрических групп, разделённых автоматическими выключателями. Существенным минусом данного варианта является сложность поиска причины выхода из строя в случае срабатывания автоматики и полное отключение всех групп при неполадках.
2. На каждую группу потребителей по отдельности. Этот метод применяют для защиты в помещениях, где отмечается повышенный уровень влажности воздуха – ванные, кухни. Актуален метод и для мест, где электробезопасность должна быть на высшем уровне – например, для детской. Понадобится несколько дифференциальных автоматов – несмотря на большие затраты, данный способ является наиболее надёжным и гарантирующим бесперебойное электроснабжение, а срабатывание любого из дифавтоматов не заставит сработать остальные.

При наличии трёхфазной сети в 380 В нужно применять четырёхполюсный дифавтомат. Вариант используется в новых домах или коттеджах, где устройству необходимо выдерживать высокие нагрузки от электроприборов. Использовать такое подключение дифавтоматов можно и в гаражах в связи с возможным использованием мощного электрооборудования.

Можно сделать вывод, что схема подключения дифференциальных автоматов мало чем отличается от аналогичных схем для УЗО. На выходе устройства должны быть подключены фаза и ноль от защищаемого участка сети. Безопасность именно этой группы и будет контролироваться.

Мощность	Кабель	Дифференциальный автомат
до 2 кВт	ВВГнгLS 3х1.5	С10
от 2 до 3 кВт	ВВГнгLS 3х2.5	С16
от 3 до 5 кВт	ВВГнгLS 3х4	С25
от 5 до 6.3 кВт	ВВГнгLS 3х6	С32
от 6.3 до 7.8 кВт	ВВГнгLS 3х6	С40
от 7. 8 до 10 кВт	ВВГнгLS 3х10	С50

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

В этом случае оба автомата будут включаться, кнопка Тест на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства. Если же вам что-то непонятно, пишите мне!

Подключение нескольких дифавтоматов в щитке с помощью шины

• Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
• Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Видео по теме

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

• Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

• Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Защита электрической цепи от перегрузок и по току короткого замыкания организована посредством модуля защиты автоматического выключателя , который встроен в дифференциальный автомат. Если же вам что-то непонятно, пишите мне!

Схема подключения дифференциального автомата (дифавтомата).

• Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
• Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Установка дифавтомата в одно- и трехфазной сети

Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.

В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.

Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.

Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

Дифференциальный автоматический выключатель тока: для чего нужен, схема подключения (в том числе в однофазной сети)

Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Если же вам что-то непонятно, пишите мне!

Как подключить устройство?

• Что это за изделие?
• Для чего применяют, и какие виды дифавтоматов бывают?
• Из каких элементов он состоит, и как работает?
• Как расшифровать обозначения и подключить дифавтомат?
• В чем причины срабатывания?

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

• АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
• С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
• 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
• In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
• Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Что желательно знать о модульных автоматах Статьи

Шарнирно-губцевый инструмент Слесарно-сборочный инструмент Гибкие подводки: когда менять и как правильно выбирать Крепления для труб: хомуты трубные, ленты перфорированные Такелажные приспособления Все статьи…

Распределительный электрощит, загородного дома или современной квартиры сегодня напоминает щитовую небольшого предприятия. Как разобраться, что и зачем у вас в щитке, если вы не электрик? Важный момент: если вы не электрик с третьей группой допуска — не спешите браться за отвертки и пассатижи. Да и мы также не вправе давать вам советы по самостоятельному электромонтажу. Поэтому, если с проводкой что-то не так, зовите на подмогу электрика-профи. Но здесь, как говорится, доверяй, но проверяй. Поэтому ограничимся ликбезом, чтобы вы могли распознать ошибки профессионалов. Итак, зачем вам электросчетчик, — вы и так знаете. Кроме электросчетчика, в щитке расположены защитные устройства модульного типа. Самые распространенные — автоматические выключатели (АВ, или в обиходе “автоматы”, или “автоматы защиты”), УЗО (или выключатель дифференциального тока — ВДТ) и дифавтоматы. АВ предназначены для защиты электрических линий от коротких замыканий и перегрузок, способных вызвать возгорания электропроводки. УЗО служит для вашей защиты от поражений электротоком, если с проводкой или бытовыми приборами что-то не так (например, оголился провод или стиральная машина “кусается” при прикосновении к корпусу). Еще один распространенный тип устройств — дифавтомат. Это устройство “два в одном”: выключатель дифференциального тока и линейный “автомат”. Если электропроводка смонтирована в соответствии с проектом, электрик ничего не перепутал, все обозначенные устройства качественные, а номиналы подобраны правильно, то и вы, и ваши домашние электросети находятся под надежной защитой. Автоматические выключатели Какие бывают по расположению: АВ однополюсные, АВ двухполюсные,АВ трехполюсные и АВ четырехполюсные. Подключается непосредственно на вводе кабеля в квартиру (он также может располагаться на лестничной площадке либо на внешнем электрощите на столбе — если речь о доме). Предназначены для защиты участков цепи. В зависимости от размеров вашего объекта (дом или квартира), а также от того, кто и как проектировал схему электроснабжения, таких линий может быть от трех-четырех  до нескольких десятков. Самая простая схема (например, если это однокомнатная квартира) — одна силовая линия для розеток в кухне, вторая — в санузлах (для подключения стиральной и посудомоечной машины), третья — электророзетки в комнате, четвертая — освещение. При этом “мокрые” зоны (кухня и ванная комната) подключается через дифавтомат или дублирующее линейный автомат УЗО.  Принцип действия АВ — тепловой или электромагнитный размыкатель (почти во всех современных типах АВ есть и тот и другой). При токах, превышающих допустимое значение, автоматический выключатель с характерным щелчком разрывает цепь: свет погас и вам надо бежать к щитку, чтобы снова его включить. Но перед этим необходимо выяснить, что вызвало отключение автомата. Основа теплового размыкателя (расщепителя) — биметаллическая пластина. При превышении допустимых значений тока провод нагревается, но включенная в сеть биметаллическая пластина нагревается чуть раньше, деформируется и размыкает контакты. Электромагнитный расщепитель разрывает цепь при прохождении повышенного тока через катушку электромагнита. Разница в том, что тепловой размыкатель более инерционен: прежде чем разорвать цепь, он должен нагреться и “подумать”. Электромагнитный срабатывает мгновенно. Номинал бытового автомата обозначен на его корпусе в виде кода из латинской буквы (A, B, C, D) и числового значения (например, В16, C25, D32). Что они означают? Буква — класс (тип) автомата, определяющий его чувствительность (скорость срабатывания). Автоматы класса А срабатывают почти мгновенно и почти не используются в быту. Автоматы класса B могут использоваться для розеточных линий, к которым подключена нежная и дорогая электроника. Все остальные бытовые электроприборы приборы подключаются через автоматы класса C. “Задумчивые” автоматы класса D обычно используются в качестве вводных — для подстраховки. Цифровое значение в маркировке автомата — номинальный ток (в амперах). Чтобы понять, какую нагрузку к нему можно без проблем подключить, умножаем значение напряжения в сети (в нашем случае 220V) на номинал тока. Как рассчитать номинал? На сей счет есть два ответа: правильный и неправильный (но очень распространенный среди “полупрофессиональных” электриков). Неправильно: ориентироваться “по приборам”. А именно, подсчитать мощность одновременно подключенных к линии приборов (стиральная машина, электрочайник, посудомойка — 6 кВт), поделить на напряжение в сети (220V), получить 27,7A и “воткнуть” АВ на 32A (c “запасом”). Правильно: ориентироваться по линиям. Узнаем выделенную (разрешенную) мощность вашей домашней электросети (см. договор на присоединение). Например, при разрешенной мощности 5,5 кВт (однофазное подключение) в электрощите устанавливается вводный автомат на 25А (С25).   Соответственно, линии должны подключаться к автоматам меньше этого значения (В10, В16, С20). Но, повторяем, проект и монтаж электропроводки должны выполняться профессионалами. Наша с вами задача — распознать и предупредить грубые ошибки полупрофессионалов. УЗО и дифавтоматы Принцип действия: УЗО сравнивает силу тока в “нулевом” и “фазовом” проводнике. Если произошла утечка и она отличается (вы прикоснулись рукой к оголенному проводнику) — срабатывает защита: защищенная линия обесточивается. В маркировке УЗО нас должны интересовать два значения. Первое — дифференциал (ток утечки, при котором срабатывает защита) — обозначается как I∆n. Если наша задача — защитить себя и домашних от поражения электротоком, он должен быть не больше 30mA (обозначается на корпусе как I∆n=30mA). УЗО на 50mA и более — предназначены для противопожарной защиты. Второе — номинальный ток (оно так же как на корпусах автоматов обозначено крупным шрифтом — например, 32A). Теперь самый важный момент: АВ при прохождении тока больше номинала выключится. УЗО может повредиться или просто сгореть. Поэтому УЗО в обязательном порядке должно подключаться через АВ, имеющий “на ступеньку” меньший номинал (например, УЗО на 32A подключаем через АВ 25А). Дифавтомат, как мы уже сказали, — это устройство два в одном: выключатель дифференциального тока (ВДТ или УЗО) и АВ в одном корпусе. Как рассчитать необходимую мощность и характеристики того и другого, мы сказали выше. Что делать, если УЗО постоянно срабатывает? Чаще всего это первый сигнал о том, что “что-то не так” с заземлением и электрикой в мокрых зонах (бойлеры, стиральные и посудомоечные машины, электрические теплые полы. Лучшее, что вы можете сделать, — вызвать электрика. Важно: никогда не используйте защитные автоматы и УЗО как простой выключатель — они рассчитаны на ограниченное число срабатываний и при такой эксплуатации быстро выйдут из строя.

нюансы монтажа + схемы

От правильного подключения проводки в доме зависит комфортное подключение всех его обитателей и бесперебойная работа бытовой техники. Вы согласны? Для защиты оборудования, находящегося в доме, от воздействия перенапряжения или короткого замыкания, а жителей от опасностей, связанных с электрическим током, необходимо включать в цепь защитные устройства.

При этом необходимо выполнить главное требование – подключение УЗО и автоматов в щитке должно быть выполнено правильно. Не менее важно не ошибиться в выборе этих устройств. Но не волнуйтесь, мы расскажем вам, как это сделать правильно.

В этой статье мы поговорим о параметрах, по которым подбираются УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем подключения. А представленные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Содержание статьи:

• Основные принципы подключения
• Выбор УЗО по основным параметрам
  • Критерий №1. Нюансы выбора устройства
  • Критерий №2. Существующие типы УЗО
• Установка УЗО и автоматики в щитке
  • Общие правила подключения
  • Особенности схем подключения 9 0012
  • Подробнее о простой схеме
  • Вариант подключения автоматов без УЗО
  • УЗО в трехфазную сеть
• УЗО и автоматов на трехфазном щите
• Выводы и полезное видео по теме

Основные принципы подключения

Для подключения УЗО необходимо два проводника в щитке. В первом из них ток поступает в нагрузку, а во втором уходит от потребителя по внешней цепи.

Как только происходит утечка тока, появляется разница между его значениями на входе и выходе. Когда результат превышает заданное значение, срабатывает аварийный режим, тем самым защищая всю квартирную линию.

Устройства защитного отключения неблагоприятно воздействуют на короткое замыкание (КЗ) и перепады напряжения, поэтому сами они должны быть защищены. Проблема решается включением в схему автоматов.

В составе УЗО кольцевой сердечник с двумя обмотками. Обмотки идентичны по своим электрическим и физическим характеристикам.

Ток, питающий электроприборы, протекает через одну из основных обмоток в одном направлении. Он имеет другую ориентацию во второй обмотке после прохождения через них.

Самостоятельное выполнение установки устройств защиты предполагает использование схем. В щите установлены как модульные УЗО, так и автоматы для них.

Перед началом установки необходимо решить следующие вопросы:

• сколько УЗО должно быть установлено;
• где они должны быть в цепи;
• как подключить, чтобы УЗО работало корректно.

Правило подключения гласит, что все соединения должны входить в подключенные устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если запустить их снизу, то КПД подавляющего большинства машин снизится на четверть. Кроме того, мастеру, работающему в распределительном щите, не придется дополнительно разбираться в схеме.

УЗО, предназначенные для установки на отдельных линиях и имеющие низкие номиналы, не могут монтироваться в общую сеть. В случае несоблюдения этого правила возрастет вероятность протечек и короткого замыкания.

Подбор УЗО по основным параметрам

Все технические нюансы, связанные с подбором УЗО, известны только профессиональным монтажникам. По этой причине подбор устройств при разработке проекта должны производить специалисты.

Критерий №1. Нюансы выбора аппарата

При выборе аппарата основным критерием является номинальный ток, проходящий через него в длительном режиме работы.

По стабильному параметру – току утечки различают два основных класса УЗО: «А» и «АС». Устройства последней категории более надежны

Значение In находится в диапазоне 6-125 А. Второй по важности характеристикой является дифференциальный ток IΔn. Это фиксированное значение, после которого срабатывает УЗО. При выборе из диапазона: 10, 30, 100, 300, 500 мА, 1 А требования безопасности имеют приоритет.

Влияет на выбор и назначение установки. Для обеспечения безопасной работы одного устройства ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируются.

Критерий №2. Существующие типы УЗО

Необходимо различать УЗО и по типам. Их всего два – электромеханический и электронный. Основным рабочим узлом первого является магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, идущего в сеть и возвращающегося обратно.

Такая функция есть в аппарате второго типа, выполняет ее только его электронная плата. Работает исключительно при наличии напряжения. Благодаря этому электромеханическое устройство защищает лучше.

Аппарат электромеханического типа имеет дифференциальный трансформатор + реле, а электронный тип УЗО имеет электронную плату. В этом разница между ними.

В ситуации, когда потребитель случайно коснется фазного провода, а щит окажется обесточенным, в случае установки электронного УЗО человек попадет под напряжение. В этом случае защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в .

Установка УЗО и автоматики в щитке

Местом установки УЗО обычно является распределительный щит, в котором располагаются приборы учета и балансировки нагрузки. Вне зависимости от выбранной схемы существуют правила, которые обязательны при подключении.

Общие правила подключения

Вместе с устройством автоматического отключения устанавливаются на щит и . Все что для этого нужно – минимум инструментов и грамотная схема.

Стандартный набор должен состоять из:

• из пакета отверток;
• плоскогубцы;
Бокорезы
• ;
• тестер;
торцевые ключи
• ;
• батист.

Также для монтажа необходим кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционная трубка из ПВХ маркирует жилы.

При наличии места на блоке DIN на распределительном щите на него монтируется УЗО. В противном случае установите доп.

Принцип установки ключа следующий: контакт нулевого проводника после УЗО ни с вводным нулем, ни с землей недопустим, поэтому его изолируют по аналогии с другими проводами.

Последовательно с УЗО необходимо включить автоматический выключатель. Это тоже одно из самых важных правил.

При выполнении защиты всего корпуса с помощью одного УЗО применяется схема, включающая несколько автоматов.

Для исключения наличия дополнительных проводов на щитке, который не очень эстетично выглядит складчатым, для соединения пучка жил используется гребенчатая (распределительная) шина

Помимо дополнительных АБ, в проект включен еще один компонент – изолятор нулевой шины. Установите его на корпус шилда или на дин-рейку.

Данное дополнение введено в связи с тем, что при большом количестве нулевых проводников, подключаемых к выходному зажиму отключающего устройства, они просто не помещаются в один зажим. Изолированная нулевая шина – лучший выход из этой ситуации.

Иногда электрики, чтобы весь пучок нулевых проводов засунуть в розетку, решают подпилить провода одножильного кабеля. В случае, когда кабель многожильный, удаляют несколько жил.

Этот вариант лучше не использовать, так как из-за уменьшения сечения проводников увеличится сопротивление, следовательно, увеличится нагрев.

Как количество монтажных отверстий, так и их диаметр могут быть разными. Шина заземления крепится непосредственно к шасси.

Нулевые провода в одну скрутку – дополнительное неудобство при обнаружении повреждения на линии, а также при необходимости демонтажа одного из тросов. Здесь не обойтись без откручивания зажима, разматывания жгута, что непременно спровоцирует появление трещин на венах.

Нельзя монтировать одновременно и два провода в одну розетку. Входы автоматических выключателей соединены перемычками. В качестве последних для профессионального монтажа используются специальные соединительные шины под названием «гребенки».

Особенности схем подключения

Выбор схемы предполагает учет особенностей конкретной электрической сети. Среди многочисленных вариантов только две схемы подключения автоматов и УЗО считаются основными.

Простейшая схема установки автоматов и защитных устройств. Может использоваться для подключения от одной до нескольких параллельно соединенных нагрузок

В первом и простейшем способе, когда одно УЗО защищает всю электрическую сеть, есть недостатки. Основная из них – трудности в определении конкретного места повреждения.

Второй – при сбое в работе УЗО вся система будет выведена из строя. Устройству защитного отключения отведено место сразу после счетчика.

Следующий способ предполагает наличие таких устройств на каждой отдельной линии. При выходе из строя одного из них все остальные будут в рабочем состоянии. Для реализации этой схемы требуется больший габаритный щит и более высокие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами к простому квартирному щитку. На входе двухполюсный выключатель. К нему подключается двухполюсное УЗО, к которому подключаются два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе, в схему вводятся УЗО так же, как и .

На корпусе УЗО есть кнопка Тест. Он предназначен для проверки его работоспособности. Производители советуют использовать этот ключ хотя бы раз в месяц и проверять работу самого устройства

Фаза, доведенная до автоматического включения, идет на вход УЗО с выходом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее – на вход в устройство.

С его выхода нулевой провод направляется на вторую нулевую шину. Наличие этой второй шины – особый нюанс, не зная о котором невозможно добиться нормального функционирования цепи.

УЗО в процессе работы следит как за входным, так и за выходным напряжением – сколько на вход поступило, столько и должно быть на выходе.

Если равновесие нарушено и на выходе оно больше на значение уставки, на которую настроено УЗО, то оно срабатывает и питание отключается автоматически. За этот процесс отвечает нулевая шина.

В электрических цепях, где установка устройства защитного отключения не предусмотрена, допускается только один общий ноль.

В схеме с УЗО картина иная – таких нулей здесь уже несколько. При использовании одного устройства их два – общее и то, относительно которого срабатывает защитное устройство.

При подключении двух УЗО нулевых шин три. Обозначим их индексами: N1, N2, N3 и т. д. Вообще нулей всегда на один больше, чем устройств защитного отключения. Один из них является основным, а все остальные завязаны непосредственно на УЗО.

Цветовое обозначение электрических проводов в соответствии с правилами, установленными ПУЭ. Эту маркировку необходимо изучить, прежде чем приступать к установке защитных устройств.

Если не все оборудование предполагается подключать через УЗО, то с общей шины подается ноль. УЗО в этом случае исключается из схемы.

При добавлении однополюсного выключателя, работающего от УЗО, с выхода последней фазы подаются на ввод автоматического выключателя. С выхода выключателя проводник подключается к одному нагрузочному контакту. Ноль на нем приводит ко второму выводу. Он идет от нулевой шины, созданной УЗО.

На щите есть еще один элемент – шина защитного заземления. Без него правильная работа УЗО невозможна.

Трехпроводная сеть доступна только в новых домах. Он обязательно имеет нулевую фазу и заземление. В домах, построенных давно, есть только фаза и ноль. В таких условиях УЗО тоже будет функционировать, но несколько иначе, чем в трехфазной сети.

Как выход из ситуации, заземление выведено третьим проводником на розетку, а затем на потолок до места подключения люстр. К выключателям «земля» не подается.

Возможность подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключается не с выхода УЗО, а с входа в него, т.е. напрямую с автомата. Фаза подается на вход, а с выхода подключается к левому выводу нагрузки.

Ноль берется с общей нулевой шины (N). При возникновении повреждения в зоне, контролируемой УЗО, оно будет снято с цепи, а вторая нагрузка обесточена не будет.

УЗО в трехфазной сети

В сеть данного типа входит либо специальное трехфазное УЗО с восемью контактами, либо три однофазных.

Поместите схему подключения УЗО на его корпус. Провода от выходных клемм ведут в распределительную сеть квартиры

Принцип подключения полностью идентичен. Монтируйте его по схеме. Фазы А, В и С питают нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу в отдельности, то в связке с кабелем N (0) она обеспечивает ряд однофазных потребителей 220 В.

Производители выпускают трехфазные устройства защиты от срабатывания, рассчитанные на большие токи утечки. Они защищают проводку только от возгорания.

На фото две схемы: устройство защиты от срабатывания в однофазной и трехфазной сети системы TN-C-S. Это означает, что нулевой кабель делится на рабочий и защитный

Для защиты людей от воздействия электрического тока на отходящие ответвления устанавливаются однофазные двухполюсные УЗО, настроенные на ток утечки в пределах 10-30 мА. Для прикрытия перед каждым вставляется автомат. В схеме после УЗО нельзя подключать рабочий ноль и землю.

УЗО и автоматы на трехфазном щите

Подробно разберем не совсем стандартную схему, собранную на трехфазном щите.

На нем находятся:

• выключатели трехфазные вводные – 3 шт.;
• Устройство защитного отключения трехфазное – 1 шт.;
• УЗО однофазное – 2 шт.;
• Автоматы однополюсные однофазные – 4 шт.

От первого вводного выключателя напряжение подается на второй трехфазный выключатель через верхние выводы. Отсюда одна фаза идет на первое однофазное УЗО, а вторая на следующее.

Напряжение со второго вводного автоматического выключателя поступает на трехфазное УЗО, к нижним выводам которого подключена трехфазная нагрузка. Это защитное устройство защищает от токов утечки, а второй вводной автоматический выключатель защищает от короткого замыкания

Однофазные УЗО, устанавливаемые на щите, двухполюсные, а автоматы однополюсные. Для корректной работы защитного устройства необходимо, чтобы рабочие нули после него никуда больше не подключались. Поэтому после каждого УЗО здесь устанавливается нулевая шина.

Когда автоматы не одинарные, а двухполюсные, то можно не ставить отдельную нулевую шину. Если две нулевые шины объединятся, произойдет ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). Нагрузка подключается к нижним клеммам машин.

Общая шина заземления устанавливается отдельно. Во вводной автомат входит три фазы: L1, L2, L3 и рабочий нулевой провод.

Ноль соединяется с общим нулем, и он идет на все УЗО. После этого он идет в нагрузку: с первого устройства – на трехфазный, а со следующего однофазного – каждый на свою шину.

В трехфазной сети электрические величины являются векторными, поэтому их общее значение определяется не алгебраической, а векторной суммой этих величин

Хотя ввод в этом щите трехфазный, разделение провод в PEN и PE не выполнялся с момента пятипроводного ввода. На щит приходят три фазы, ноль и земля.

Выводы и полезное видео по теме

Нюансы установки всех элементов :

Детали установки УЗО:

УЗО и автоматы являются технически сложным оборудованием. Целесообразно устанавливать его в местах, где электрический ток может представлять угрозу как для безопасности людей, так и для бытовой техники.

Его установка предполагает учет многих параметров, поэтому и расчет, и монтаж лучше выполнять квалифицированным специалистам.

Если у вас есть опыт самостоятельной установки УЗО, поделитесь им с нашими читателями. Расскажите, на какие моменты стоит обратить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Устройство, принцип действия, назначение

Дифференциальный автомат представляет собой низковольтное комбинированное электрическое устройство, совмещающее в одном корпусе функции двух защитных устройств – УЗО и автоматического выключателя. Благодаря этому данный продукт достаточно популярен и широко используется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

• Назначение
• Устройство и принцип действия
• Область применения

Назначение

Кратко рассмотрим, зачем нужен дифавтомат. Внешний вид его изображен на фото:

Во-первых, этот электроаппарат служит для защиты участка электрической сети от повреждения из-за протекающих через него сверхтоков, возникающих при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражения электрическим током из-за утечки электроэнергии через поврежденную изоляцию кабеля линии электропроводки или неисправный бытовой прибор (функция устройства защитного отключения).

Устройство и принцип действия

Для начала даем обозначение на схеме по ГОСТу, по которому хорошо видно из чего состоит дифавтомат:

Обозначение показывает, что основные элементы конструкции Дифавтомата являются дифференциальный трансформаторный (1), электромагнитный (2) и тепловой (3) расцепители. Ниже мы кратко опишем каждый из вышеперечисленных элементов.

Дифференциальный трансформатор имеет несколько обмоток в зависимости от числа полюсов устройства. Этот элемент сравнивает токи нагрузки по проводникам и в случае их несимметрии на выходе вторичной обмотки трансформатора появляется так называемый ток утечки. Он поступает к пусковому органу, который без промедления осуществляет отключение силовых контактов автомата.

Также стоит отметить кнопку проверки работоспособности защитного устройства «ТЕСТ». Эта кнопка включена последовательно с сопротивлением, которое включается либо отдельной обмоткой на трансформаторе, либо параллельно одной из имеющихся. При нажатии на эту кнопку сопротивление создает искусственный перекос токов – возникает дифференциальный ток и дифференциальная машина должна работать, что свидетельствует о ее исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, воздействующий на расцепляющий механизм. Этот электромагнит срабатывает, когда ток нагрузки достигает порогового значения — обычно это происходит при коротком замыкании. Это высвобождение происходит мгновенно, за доли секунды.

Тепловой расцепитель защищает электрическую сеть от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется, когда протекающий через нее ток нагрузки превышает номинальный для данного узла. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с временной задержкой. Время отклика прямо пропорционально величине тока нагрузки, протекающего через дифференциальную машину, а также зависит от температуры окружающей среды.

На корпусе указан порог срабатывания дифференциального трансформатора – ток утечки в мА, номинальный ток теплового расцепителя (при котором срабатывает неограниченное время) в А. Пример маркировки на корпусе – С16 А/30 мА. При этом маркировка «С» перед номиналом указывает на частоту срабатывания электромагнитного расцепителя (класс аппарата). Буква «С» означает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно описано, как работает дифавтомат и из чего он состоит:

Область применения

Зачем использовать дифференциальный автомат, если есть два отдельных защитных устройства (УЗО и автомат), каждое из которых выполняет свою функцию ?

Основное преимущество дифавтомата – компактность. Он занимает меньше места на DIN-рейке в электрощите, чем в случае установки двух отдельных устройств. Эта особенность особенно актуальна, если в распределительном щите необходимо установить несколько УЗО и автоматических выключателей. В этом случае путем установки дифавтоматов можно значительно сэкономить место в распределительном щите и, соответственно, уменьшить его размеры.

Дифференциальный автомат широко применяется для защиты электропроводки практически везде, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).
