Как в Щитке Подключить Автомат: Поэтапная Инструкция

Перфекционизм для электриков важен не меньше, чем для эстетов

Распределительный щит содержит в себе целый набор модульных устройств, отвечающих за защиту всей электрической сети дома. В состав такой сборной входят всевозможные реле, автоматические выключатели, автоматы защиты и многое другое.

Для установки всего этого мы приглашаем электриков, на которых надеемся, как на профессионалов, однако далеко не все мастера производят установку правильно. На практике встречается множество ошибок.

Сегодня мы с вами обсудим, как подключить автомат в щитке. Эта информация пригодится не столько для того, чтобы делать работу своими руками (для этого нужен доступ), а для контроля над деятельностью нанимаемых специалистов.

Содержание

• Порядок подключения автоматов – что нужно помнить всегда
• Подключение к автомату проводов
  • Как присоединить к автомату многожильный провод
  • Допускается ли пайка проводов при подключении автомата
• Порядок установки устройств в щитке

Порядок подключения автоматов – что нужно помнить всегда

Казалось бы, что может пойти не так при подключении однополюсного автомата?

Задача мастера – зачистить провод от изоляции, продеть его внутрь клеммы и затянуть ее! Однако у нас полно людей с руками, растущими не от туда, откуда следует.

Простите за такое откровенное возмущение, но иногда по-другому просто не скажешь. А иногда ошибки случаются и у профессионалов (это реже), так как все мы люди, можем болеть, уставать, быть заваленными проблемами и прочим, что будет нам мешать выполнять свою работу качественно.

Как поменять автомат в щитке — работа с электричеством всегда требует ответственного отношения к делу

Итак, что-то мы увлеклись. Давайте переходить к делу. Начнем мы с самого важного – правильности подключения автоматов в щитке. У такого выключателя идет два контакта, через которые он подключается к сети.

Один из них подвижный, а второй неподвижный, располагаются они сверху и снизу устройства. Вы знаете, на какой из них необходимо подавать питание? Представьте себе, знает об этом очень мало людей, так как на «электрических» форумах постоянно ведутся споры на эту тему.

Мы не будем заниматься самоанализом и обратимся напрямую к ПУЭ, 7-е издание, пункт 3.1.6. Там говорится следующее. Если питание устройства одностороннее, то питающий проводник должен подключаться к неподвижному контакту.

Однако стоит заметить, что есть там оговорка в виде словосочетания «как правило», это немного сбивает с толку, как будто бывают случаи, допускающие исключение из этой рекомендации. Но пояснений больше никаких не прилагается.

Выдержка из ПУЭ – всегда при возникновении вопросов нужно обращаться за помощью к технической документации

Это же правило распространяется на все защитные устройства, диавтоматы и УЗО. Чтобы понять, где у автомата, какой контакт находится, нужно знать, как он устроен изнутри. Давайте погрузимся в мир электротехники чуть глубже и рассмотрим строение простого однополюсного автомата.

Перед вами однополюсной автомат в разрезе

• Не нужно быть инженером, чтобы заметить, что верхний контакт у такого автомата является неподвижным, а нижний – подвижным. Чтобы распознать типы контактов, вовсе необязательно разбирать устройство. Вы также можете воспользоваться маркировкой на его корпусе. Посмотрите следующий снимок.

Как подключить автоматы в щитке — схематическое обозначение разных типов контактов на автомате

Маркировка на выключателях других фирм может немного отличаться, но, в общем, там тоже все предельно понятно. На крайний случай, вы всегда сможете найти информацию в интернете, сделав запрос по конкретной модели. В целом, практически все современные однополюсные автоматы имею точно такое же расположение контактов, однако в этом нужно обязательно удостовериться.

Теперь давайте попробуем разобраться в вопросе с чисто техническим подходом. Итак, сверху или снизу?

• Назначение автоматического выключателя заключается в протекции подключенной к нему линии от коротких замыканий и перегрузок. Работает он так – при появлении в цепи сверхтоков происходит реакция теплового и магнитного расцепителей, которые находятся внутри корпуса устройства. При этом никакой разницы в том, с какой стороны подключен силовой кабель, нет, устройство будет срабатывать в любом случае.
• Это подтверждается тем, что некоторые производители, например, Hager или ABB допускают обратное подключение питания к автомату. Для этих целей на них специально установлены зажимы для гребенчатых шин.

Как подключаются автоматы в щитке: ABB – однополюсной автомат

• Тогда почему в ПУЭ указывается другая информация, не с потолка же они ее взяли? Данное утверждение установлено в общем порядке.
  Любой электрик с соответствующим образованием вам скажет, что перед выполнением работ необходимо снимать напряжение с оборудования, с которым предстоит работать. Когда мастер, выполняющий такую работу регулярно, подходит к щитку, он на интуитивном уровне, так сказать – машинально, считает, что фаза находится сверху. Отсоединив клеммы, он будет думать, что на нижних проводах напряжения нет.
• В итоге, если какой-то горе электрик, пусть будет дядя Ваня, при установке действовал не по такому принципу, то ситуация чревата несчастным случаем, иногда со смертельным исходом. Конечно, никто не освобождает электричка, тем более профессионального от необходимости знания техники безопасности, но все же изначально нужно делать так, как заведено стандартом. Это и безопаснее и быстрее по времени в итоге.
• Суть проблемы также кроется в том, что раньше у всех автоматов неподвижный контакт всегда был сверху, но сейчас, когда на рынках представлена продукция производителей разных стран, а, как видите, нет строгого регламента, попасться под руки может все что угодно. То есть, фактически, норма ПУЭ регламентирует не техническую часть, а «эстетическую», и от расположения контактов никак не зависит строение цепи подключения.

Параллельная схема подключения автомата в щитке

Если вы не согласны с данным утверждением, по попробуйте с технической точки зрения описать необходимость подключения питающего провода к любому из контактов. Нам, если честно, в голову ничего не приходит.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

• Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

Зачищенный от изоляции провод – используйте специальный инструмент, чтобы не повредить металлическую жилу

1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

• Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Неразрывная перемычка заводского производства – плоские выводы фиксируются очень надежно

Нередко автоматы устанавливаются в количестве нескольких штук в ряду. Они, как правило, запитываются от одного источника, и чтобы не тянуть огромное количество проводов и не создавать сложных соединений, питание передают от одного к другому при помощи небольших перемычек.

Лучшим решением для такого подключения будет гребенчатая шина, показанная на фотографии выше. Такое соединение будет правильным, безопасным и монтируется быстрее всего. Однако под рукой шины в нужный момент может не оказаться, а может просто кто-то решит сэкономить и обойтись проводом. Вот тут и начинается все «веселье».

Электрик установил провода разного сечения – заметно оплавление изоляции на черных проводах

В ход идут кусочки проводов нужной длины для создания самодельной шины. Нередко берутся провода разные по сечению, что недопустимо.

Причина такая же, как и в случае с изоляцией. Клемма хорошо прижмет проводник большего размера, тогда как меньший будет зафиксирован плохо, что приводит к росту сопротивления на контакте. Начнет плавиться изоляция, что в итоге также может привести к пожару.

Поэтому используем только одинаковые провода. А еще лучше будет, если деталь сделать неразрывной. Для этого формируем из провода перемычку нужной формы, не снимая с него изоляции. Как закончите, с перегибов убирается изоляция и самоделку можно использовать.

На следующем снимке показано, что случается с автоматами, работающими в таком режиме.

Из-за локального перегрева изоляция провода и корпус автомата оплавились – цена неправильной установки пожар и все вытекающие последствия

По фотографии сразу видно, что мастер работал неаккуратно, изоляция зачищена плохо и висит кусками. Поэтому, если видите, что электрик сделал вам нечто подобное, немедленно заставьте его переделать работу, а еще лучше привезите ему шину, чтобы вопрос не возникал вообще.

• Следующая распространенная ошибка – это неправильное формирование концов кабелей и жил. Точнее это не столько ошибка, сколько рекомендация к действию.

1. Большинство электриков при создании контакта действую следующим образом.
   С конца провода снимается изоляция где-то на 1 см, потом конец вставляется в автомат и затягивается винт фиксации. Такое соединение будет надежным, но почему бы его не улучшить, тем более что для этого не потребуется никаких дополнительных затрат.
2. Для этого зачистите не 1, а 2  см изоляции, после чего сделайте U-образный загиб конца проволоки. Далее вставляем провод в клемму и зажимаем его. В результате вы получаете большую площадь прикосновения элементов на контакте, а значит, уменьшаете на нем сопротивление.

Как присоединить к автомату многожильный провод

Частенько для соединения устройств в щитке используют гибкие многожильные провода. Их проще гнуть, но вот добиться хорошего контакта на клеммах несколько сложнее.

Выводы многожильных проводов стоит оконцевать – наконечника разных размеров

Основная ошибка – монтаж без оконцевания. Если вы попробуете зажать такой провод в клемме, то с ним произойдет следующее. Внутри контактная площадка клеммы имеет острые насечки, которые при затягивании «вгрызаются» в металл, что обеспечивает более качественное соединение.

Когда пережимаешь многожильные провода, тоненькие проволочки начинают обламываться. Как следствие – уменьшение площади контакта, увеличение сопротивления, искрение.

Чтобы такого не происходило предварительно зачищенные концы проводов нужно оконцевать при помощи специальных наконечников типа НШВИ или НШВ. Их примеры показаны на фото выше.

Совет! Если нужно к одной клемме подключить два провода, то используются сдвоенные наконечники. С их помощью очень удобно формировать перемычки.

Допускается ли пайка проводов при подключении автомата

Подключение автомата в щитке – запаянное соединение под высокой нагрузкой будет ненадежным

Многожильные провода и провода разного сечения для качественного контакта иногда могут оконцовываться при помощи пайки. Как ни крути, а желание сэкономить у людей иногда преодолевает здравый смысл. На практике автоматы подключенные таким образом иногда встречаются. Чем опасно такое соединение?

Согласно тому же ПУЭ, многожильную проводку при подключении в щитке не допускается облуживать и опаивать. Тут не нужно быть физиком, чтобы понимать весь процесс.

При нагревании контакта до высокой температуры, припой начинает плавиться, соответственно, конец провода уже не будет таким же жестким, как изначально, и он начинает болтаться в зажиме. Если контакт не подтянуть… Вы уже знаете, что может случиться. Припой может растечься внутри автомата, что приведет к его неработоспособности.

Порядок установки устройств в щитке

Итак, мы с вами разобрали все общие моменты, касающиеся самих соединений. Теперь давайте посмотрим, в каком порядке, по какой схеме устройства подключаются в одну систему в щитке. Далее идет пошаговая инструкция.

Шаги, фото	Описание
Шаг 1 – установка DIN рейки	Для всех устройств требуется основание, на котором они будут закреплены. Таковым является DIN рейка, которая прикручивается на винты внутри щитка. Эта металлическая планка сделана из стали и может как идти в комплекте с щитком, так и приобретаться отдельно. Во втором случае, скорее всего, ее придется подрезать по длине, чтобы она поместилась внутрь.
Шаг 2 – установка шин	На следующем этапе на рейку надеваются шины – нулевая (синего цвета) и заземления (желтая). Рейка имеет такую форму, что приборы, на нее устанавливаемые, защелкиваются за ее края. Теперь подробнее о шинах. Эти элементы требуются для того, чтобы соединить все выводы, в частности, идущие на ноль и землю. Представляют они собой цельное металлической основание в ПВХ изоляции, с отверстиями разного размера и винтовыми зажимами для крепления проводов.
Шаг 3 – установка автоматов	Далее на рейку крепятся автоматы. Обратите внимание, что держатся при помощи небольшого пластикового фиксатора, который должен смотреть вниз. При необходимости замены устройства фиксатор отодвигается, после чего автомат можно свободно снять.
Шаг 4 – подключения нуля	Установив на рейку все устройства, начинаем их запитывать. Допустим, что в щиток у вас выведен трехжильный провод. Каждая жила будет иметь свой цвет. Общеприняты следующие обозначения. Синий – это нуль, желтый или желто-зеленый – заземление, а белый или розовый – фаза. Совет! Нередко плохие электрики пренебрегают цветовой маркировкой, так что перед подключением обязательно проверьте все выводы. Итак, синяя жила подключается к нулевой шине, а желтая к шине заземления – все логично и просто.
Шаг 5 – подключение фазы (первым запитывается обычно автомат слева)	Фаза, как мы уже говорили ранее, подключается к автомату сверху. Зачищаем провод от изоляции, вставляем его в клемму, но сразу не закручиваем, если у вас будут использоваться перемычки. Вообще, сначала лучше установить их, и лишь потом подключать питание.
Шаг 6 – подключение диф автомата	Если у вас в схеме присутствует дифференцированный автомат, то вы сразу заметите, что у него сверху имеется две клеммы. Одна идет под фазу, а другая под нуль. Как не запутаться при подключении? На лицевой стороне автомата нарисована схема, на которую нужно обратить внимание. На ней будут изображены входы с обозначениями. Первый обозначен буквой N – это будет нулем. Второй маркирован буквой L или цифрой 1 – это фаза. Соответственно, отрезком проводов соединяем нулевую шину и выход N, и вторым кидаем перемычку от однополюсного автомата на фазу.
Шаг 7 – подключение проводов, идущих от комнат	Далее  автоматам нужно подключить все провода, выходящие из дома — те, которые ведут к распределительным коробкам,  розеткам и выключателям. Действуем также, используя цветовую маркировку проводов. Нули кидаем на нулевую шину, землю – на шину заземления. Белый провод соединяется с нижними выводами автоматов, которые работают как выключатели – соединяют\разъединяют цепь. В случае с дифференцированными автоматами выходы подключаются аналогично описанной выше методике. Выход N – к нулевой шине, фаза соединяется с белым проводом. Совет! Будьте внимательны и смотрите, чтобы оголенные концов проводов, пропущенные через шины никак не могли коснуться DIN рейки и прочих металлических деталей, находящихся внутри щитка. Перед тестом работоспособности схемы, обязательно перепроверь правильность всех соединений.

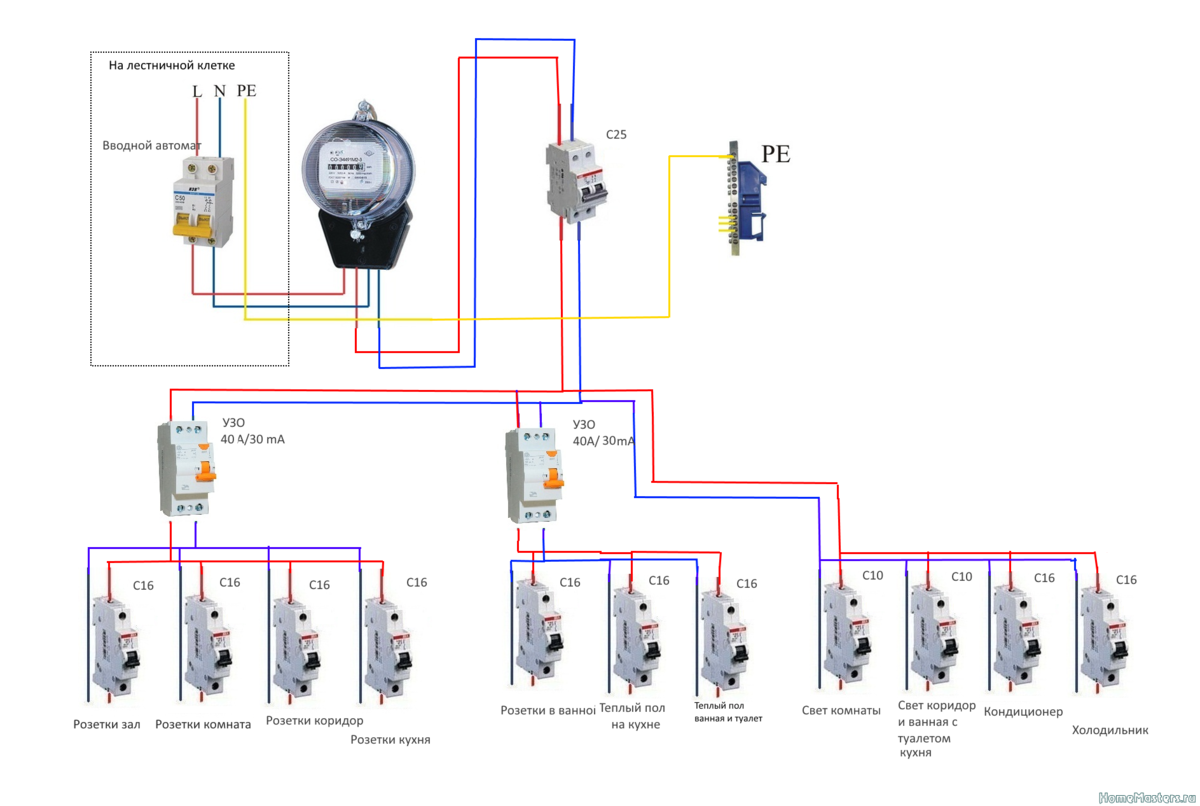

Итак, мы разобрали простейшую схему, конечно, разновидностей устройств защиты очень много, но принцип подключения у них одинаков, главное, не перепутать местами провода и не устроить короткое замыкание. Показанная схема является параллельной, то есть устройства будут работать даже при выходе одного из строя или его отключении.

Более сложные последовательные варианты подключения самому точно делать не стоит. Хотя если интересно, можете поискать информацию в сети. Также советуем к просмотру подобранные нами видеоролики, которые помогут разобраться в теме еще лучше.

Мы постарались все объяснить популярным языком. Теперь вы знаете, как правильно подключить автоматы в щитке надеемся, материала вам понравился и будет в дальнейшем полезен.

Видео в этой статье помогут в изучении темы.

Как правильно подключить автоматический выключатель – инструкция |

Сделав расчет автоматического выключателя и выбрав подходящую защиту, необходимо правильно ее подключить. На первый взгляд, в этом нет никаких сложностей. Процедура достаточно простая: зачищаем кабель, вставляем в клеммы и затягиваем винты. Но, как показывает практика, многие неопытные пользователи делают при этом ряд серьезных ошибок.

• Как правильно подключать фазу – сверху или снизу?
• Существует ли разница ввода?
• Ошибки подключения одножильного провода
• Как правильно зажимать соединение?
• Неправильная коммутация жил с разным сечением в одной клемме
• Как правильно оконцевать жилы перед соединением?
• Присоединение многожильного провода к автомату
• Можно ли паять провод под зажим?
• Какие гребенчатые шины использовать?
• Зачем разделять автоматы на группы?
• Для чего нужны подвижные защелки на корпусе?

И так, давайте разберем основные моменты правильного подключения автоматического выключателя в распределительный щит и рассмотрим наиболее распространенные ошибки.

Как правильно подключать фазу – сверху или снизу?

Каждый АВ оборудован подвижным и неподвижным контактами. На многих тематических форумах часто возникают споры, на который из них нужно подключать питание? Если обратиться к 7-му изданию Правил устройства электроустановок (ПУЭ), то согласно пункту 3.1.6 фаза должна подключаться к неподвижному контакту. Но, из любого правила бывают исключения. И так, давайте разберем, где установлен неподвижный контакт в однополюсных выключателях.

Невооруженным взглядом видно, что в автомате ВА47-29 производства IEK верхний зажим является неподвижным. Индикаторы на корпусе это подтверждают.

Такие обозначения используются и у других производителей, например, в Schneider Electric неподвижные контакты установлены сверху, а подвижные – снизу.

В УЗО и автоматах немецкого бренда Hager также есть обозначения неподвижного контакта, установленного вверху.

Существует ли разница ввода – подключать автомат сверху или снизу?

При перегрузке или коротком замыкании нагревается проводник и плавится изоляция. Внутри корпуса находятся тепловой и электромагнитный механизмы расцепления, которые срабатывают при сверхвысоких токах. Исходя из принципа срабатывания, нет разницы, через какой из контактов будет проходить электричество.

Некоторые известные производители (ABB, Hager) допускают подключение силового кабеля к нижней клемме. Специально для этого корпус оборудуется зажимами под гребенчатые шины.

В обозреваемых выше моделях неподвижное соединение находится сверху (как и в старых образцах советского производства). Но, как определить его местонахождение в китайских моделях без обозначений на корпусе?!

Согласно правилам ПУЭ, коммутация питающего провода сверху является требованием эстетики и порядка. Аналогичным образом, сверху подключаются и промышленные рубильники РБ – при отключении электрик точно будет знать, что нижнее соединение обесточено.

Но, как показывает практика, фаза может быть подведена и снизу и даже с боку, в зависимости от планирования проводки. Как правило, чем более качественно произведен монтаж модульного оборудования в электрощитке, тем быстрее и проще определить направление движения тока, независимо от места входа фазы.

Неправильное подключение одножильного кабеля к автомату

Давайте разберем наиболее распространенные ошибки, допускаемые при подключении.

Первая ошибка – зажим изоляции в соединении

Довольно часто неопытные пользователи зажимают в клемме вместе с проводником край изоляции, которая может оплавиться.

В лучшем случае, эта ошибка проявится выгоранием автомата и обесточиванием помещения, в худшем – может спровоцировать пожар.

Исходя из такой опасности, рекомендуется перед подключением всегда проверять затяжку проводниковой жилы в контактном соединении.

Вторая ошибка – коммутация жил с разным сечением в одной клемме

Для подключения нескольких автоматов к силовой линии лучше купить гребенчатую шину. Если ее нет под рукой, можно самому сделать перемычку из проводниковой жилы.

Делается перемычка довольно просто: берем цельный кусок провода и, не снимая изоляции, формируем перемычку подходящего размера.

Далее, просто зачищаем изоляцию на изгибе с одной стороны.

Электрики не рекомендуют объединять автоматы перемычками из кабеля разного сечения, так как при зажиме хорошо стягивается только жила с большим сечением, меньший проводник с плохим контактом может оплавить корпус и привести к пожару.

Пример: к первому выключателю была подключена жила сечением 4 мм², к остальным – 2,5 мм². На фотографии хорошо видно, как из-за плохого соединения увеличилась температура меньшего проводника, который оплавил изоляцию и корпус.

Для наглядности давайте попробуем подключить два провода сечением 2,5 мм² и 1.5 мм². Каким бы сильным не был зажим, жила с меньшим сечением свободно прокручивается в клемме.

На фото провода с разным сечением в дифавтомате – меньший искрит и оплавляет изоляцию.

В дорогих сериях крупных производителей, таких как Legrand например проблема подключения проводов с разным сечением была решена при помощи специальных зажимов, которые их спрессовывают и прочно удерживают в соединении с контактом. Или Hager, которые используют технологию Bi-Connect.

Для большей прочности соединения на стенках зажимов делаются насечки, которые иногда можно встретить даже в дешевых аналогах. Подключение многожильного кабеля без наконечника тоже допускается, только через определенное время нужно подкручивать зажимные винты.

Третья ошибка – оконцевание жил кабелей

С конца провода снимается изоляция на 10 мм, вставляется оголенной частью в контакт и затягивается винтом – именно так чаще всего электрики выполняют подключение.
Как результат, контакт неплохо держится, но его прочность можно улучшить, просто сделав U-образный изгиб на концовке.

Таким образом увеличивается площадь соприкосновения проводника с зажимом, что увеличивает надежность подключения.

Присоединение многожильных кабелей к АВ

При монтаже чаще всего используется мягкий многожильный кабель – он проще монтируется, чем одножильный, но при его подключении тоже есть некоторые особенности.

Одна из наиболее распространенных ошибок – обжим провода без оконцевания, при котором тонкие жилки из-за передавливания обламываются и отпадают. Кабель начинает терять площадь сечения, из-за чего ухудшается прочность контакта, что может привести к уже известным последствиям.

Перед подключением в соединение, многожильный провод нужно оконцевать с помощью вот таких наконечников.

Для крепления двух проводов в одном зажиме применяется специальный наконечник НГИ-2, позволяющий также формировать перемычки для группового подключения нескольких АВ.

Можно ли паять провод под зажим?

Некоторые пользователи с целью экономии и из-за нежелания тратиться на наконечники и другие «монтажные мелочи» делают оконцевание проводников с помощью пайки.

Какую опасность может нести такое подключение?

Со временем под воздействием температуры от проходящего тока припой начинает плавиться. Возникает необходимость регулярно проверять прочность соединения, и подкручивать зажим. На практике, никто не уделяет этому внимание. Проводник все больше греется, а соединение ослабевает, как результат – контакт выгорает, что может спровоцировать пожар.

Использование гребенчатой шины или зачем «придумывать велосипед»?

К счастью, есть отличный аналог, заменяющий перемычки – гребенка. Ее применение имеет ряд преимуществ:

• Простой монтаж;
• Более надежные соединения контактов;
• Безопасность в эксплуатации, так как токопроводящие части полностью заизолированы;
• Универсальность, ведь Вы всегда можете обрезать шину под нужную длину;
• Удобство распределения модульных устройств на группы;

При монтаже распределительного щита это не только отличное практическое решение, но и эстетический фактор. В случае расширения сети и установки других устройств, демонтаж перемычек вызовет массу трудностей, но не гребенки, которые можно быстро и безопасно извлечь, а затем установить заново. Для надежной и прочной фиксации используются гребенки двух типов:

• штыревые гребенки;
• вилочные (U-образные).

Штыревая более удобная при монтаже чем U-образная, но ее соединение менее прочное. Вторая обладает большей площадью соединения, которая размещена вокруг стягивающего винта, из-за чего контакт практически невозможно выдернуть, даже применив силу.

Из-за того, что некоторые корпуса обеспечены зажимами под определенный тип шины, практически, у каждого электрика при себе всегда есть и те и другие.

Как правило, в премиум сериях есть одновременно зажимы под оба вида шин.

Разделение автоматов на группы

Модульные устройства в шкафчике принято разделять на несколько групп по селективности электроснабжения. Самый простой пример – разделить розеточную линию и освещение. К тому же розеточных линий может быть несколько – для комнат, кухни, ванной и т.д. Как правило, отдельная группа выделяется гребенкой, где к одному из устройств подводится фаза.

С точки зрения безопасности и эстетики по бокам шины ставятся заглушки, закрывающие контакты изоляцией, что удобно, если две группы находятся очень близко. Правилом хорошего тона считается использование в щитках ограничителей на DIN-рейку. Они выполняют три важные функции:

• Разделение на группы для удобства работы;
• Обеспечение теплоотвода;
• Прочная фиксация корпусов.

При плотном размещении большого количества автоматов с подведенным током происходит их нагревание. А так как пространство между ними минимальное, воздух не циркулирует и температура поднимается, из-за чего меняются характеристики тепловых расцепителей.

Подвижные защелки – для удобства монтажа

В зависимости от перспектив расширения сети, которое повлечет за собой увеличение количества автоматов, стоит обратить внимание на их крепления, которые могут фиксироваться на DIN-рейке с помощью одной или двух подвижных защелок.
