Подключение, монтаж, установка и обвязка твердотопливного котла

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

  • подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
  • также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

  • установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
  • монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
  • подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
  • подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет.
    Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
  • в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

    V бака = V системы : 10

    Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

  • подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
  • схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов – это защита от излишнего конденсата, а для чугунных – защита от холодной обратки, под влиянием которой может лопнуть секция котла).

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

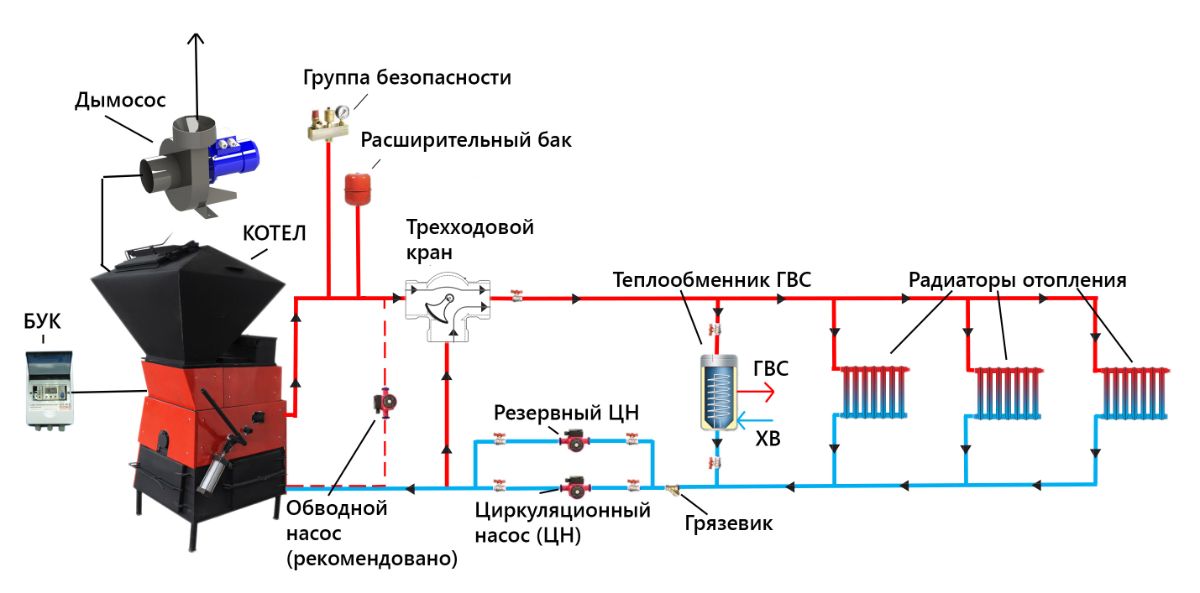

Схемы подключения котла для общего представления

Разберём обвязку на схемах. Простая обвязка котла включает:

  • циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
  • расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
  • группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла – должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

Фото монтаж отопления – Минск обл., г. Дзержинск

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить

– всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.

Автор: Юрий Бедулин

24.01.2019

Вы уже заметили, что мы симпатизирует котлам Альтеп? Это действительно так! Нам нравится их размеры, толщина стали, размер топки, конструкция теплообменника с длинными дымовыми ходами… Цена у котлов Альтеп адекватная, что не мало важно в наше время. Котел, на фото, отапливает складские помещения под Минском с 2018года. Это был пробный вариант для клиента. Ранее свои склады они отапливали котлами Атмос. В 2019м году клиент заказал ещё один котел для отопления нового склада. По отзывам клиента -работа этого котла понравилась заказчику больше.

См.: Твердотопливный котел ALTEP Duo UNI Plus 75 Подключение, монтаж, установка и обвязка твердотопливного котла

Пеллетные котлы на пике популярности. Одним из самых востребованных производителей-это белорусский Tis. Можно по праву гордиться тем, что белорусские умы и руки сделали такой достойный котел.и это не просто слова продавцов, но и отзыв монтажников и многих пользователей.

Перед отопительным сезоном эти котлы на пеллетах разлетаются как пирожки. Ежегодно перед отопительным сезоном образовывается очередь из желающих даже по 100%ной предоплате получить котел. Но приходится ожидать от 4 до 6 недель.

См.: Котел TIS DUO new Pellet 95 (тис дуо пелет) Котлы TIS (ТИС) – отзывы Установка, монтаж пеллетного котла

Эта подборка фото с объекта под Бобруйском. Заказчики обратились в начале 2020года за помощью в подборе твердотопливного котла для дачного домика. После обсуждения хотелок подготовили коммерческое предложение на рассмотрение. КП составили из частей: водоснабжение, канализация, этап радиаторов, этап теплого пола и топочной. Также этапами клиент и заказывал исполнение работ. В топочной смонтировано оборудование: котел SAS UWT 17 с автоматикой, теплоаккумулятор С-Танк, бойлер косвенного нагрева Электромет в настенном исполнении. За работу системы отопления отвечают насосные группы Барбери. Для поддержания положительной температуры в моменты отсутствия хозяева дома, смонтирован электрокотел Эван. На наш взгляд, топочная получилась очень хорошо. Помимо функциональности присутствует и эстетика.

См.: Твердотопливный стальной котел SAS UWT (с автоматикой) 17 кВт Теплоаккумулятор S-Tank AT Prestige 500л

Твердотопливные котлы-это наша разделенная любовь. Вот нравится нам и продавать и монтировать именно твердачи. Мы работаем с многими производителями котлов на твердом топливе. Но есть любимчики, в том числе и украинский Альтеп. Наши монтажники ласково называют его Альтепчиком (мимишненько, не для бруталов). Есть у этого производителя и уникальный котел для белорусского рынка с верхним выходом дымохода. Для домов, в которых идёт реконструкция и замена старых на новые котлов-это идеальный вариант. Он не занимает много места, имеет верхнее подключение, сделан из 5мм стали и снабжён автоматикой.

См.: Твердотопливный котел ALTEP Classic Plus 16 Монтаж твердотопливных котлов Монтаж дымоходов утепленных

Объект смонтированный в феврале 2021. От клиента поступил вопрос – войдёт ли все оборудование в маленькую топочную и так чтобы все узлы обвязки были доступны для обслуживания. Мы долго думали, вертели и так с сяк… И сказали, что впихнем. Но с монтажом этой сложной котельной справится только монтажник-виртуоз Владимир Трухан. На том и порешили, что делаем смету для согласования. Когда смета была готова, клиент сказал привычное возражение “ДОРОГО”. Пришлось пересчитывать смету под “сварку”. Вышло дешевле и мы ударили с клиентом по рукам. Владимир смонтировал эту котельную за 4 дня. Результат, считаем, что очень хорош!

См.: ПЛОСКИЙ ТЕПЛОАККУМУЛЯТОР ALTEP 800 л Стальной твердотопливный котел TIS UNI 15 Обвязка буферной емкости (монтаж теплоаккумулятора)

Здесь на сайте нашего интернет-магазина Дом котлов Минск можно выбрать и купить отопительные котлы газовые, твердотопливный или электрический, а также различное отопительное оборудование — бойлер, водонагреватель, теплоаккумулятор, буферная емкость, радиаторы отопления, дымоходы, трубы, гребенка и теплый пол — см. наш интернет-магазин в Беларуси “Котлы и отопление дома” цена и наличие. Мы выполним по вашему заказу необходимые работы — см. Монтаж отопления, обвязка котла, установка отопительного оборудования в Минске и по Беларуси, в том числе “под ключ”.

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

Установка твердотопливного котла своими руками: 3 шага

Твердотопливные котлы востребованы за счет независимого или почти автономного функционирования. Покупать такую вариацию рационально, когда наблюдаются сбои с подачей газа. Ресурсы для таких установок заготавливаются впрок, а сделать это можно даже летом. Поэтому у пользователей возникает вопрос «как установить твердотопливные котлы отопления самостоятельно?», особенно это актуально для жителей загородных или частных владений.

Такие работы отличаются трудоемкостью, но осуществить монтаж своими руками можно, если учитывать установленные требования и нормы. Требуется подбор схемы разводки, подключение в соответствии с конкретными условиями, нужно знать, как установить твердотопливные котлы лучше согласно этому.

Подобная оснастка монтируется только в напольном виде, что обусловлено приличными габаритами и весом. Но в этом есть преимущество, учитывая отсутствие необходимости подготовки разрешений на монтаж. Главное – соблюдение элементарных правил безопасности и обеспечение удобства обслуживания.

Как правильно установить твердотопливные котлы зависит и от типа оборудования. Агрегаты разделяются на:

1. Пиролизные. Функционирование заключается в расходе топлива и летучих веществ по отдельности, поэтому оборудование называется еще газогенераторным. Прежде чем запустить пиролизный котел, нужно проверить дымоход на наличие тяги и работоспособность коммуникации.

2. Пеллетные. Такая оснастка отличается автономностью и длительной эксплуатацией. Котлы стабильно поддерживают заданный показатель. Главный плюс в том, что оснастка функционирует и без помощи человека. Единственное – необходимо заправить емкость топливом полностью. При выборе такого варианта нужно знать, как настроить пеллетный котел правильно.

3. Длительного горения. Такие модификации ценятся за высокую эффективность и длительную работу на одной закладке энергоресурсов. Чаще всего применяются древесные материалы.

Поэтому о том, как подключить ТТ котел, дальше.

Мы также писали «Выбираем твердотопливный котел – на что обратить внимание? 7 критериев удачной покупки».

Общие правила при подготовке к монтажу



Первое перед установкой – разобраться с котельной. В помещении, где осуществляется монтаж, обязательно должен быть хороший уровень вентиляции. Поверхность, на которой устанавливается оборудование, выполняется из бетона. Оптимальная толщина составляет минимум 5 см.

Перед тем, как установить твердотопливный котел на даче или в доме, нужно разобраться с местом для котельной и самой оснастки. Минус такого оборудования заключается в том, что требуется пространство для вентилирования поверхностей.

Качество работы определяется и правильно подобранными инструментами для установки котлов. Для профессионального оборудования свойственна дороговизна, а разовое приобретение неоправданно, поэтому рациональнее воспользоваться услугами специализированных работников. Но, если все-таки интересно, как самостоятельно установить твердотопливный котел, то выполняются такие действия:

  • подготавливается котельное помещение;
  • размещается агрегат на объекте;
  • прокладываются трубные конструкции по помещению;
  • выполняется обвязка;
  • запускается агрегат и коммуникация.

Выполнение установленных стандартов и прописанных нормативов определяет качество работы отопительного оборудования в дальнейшем. Это также гарантирует безопасность функционирования оснастки и жизни людей, проживающих в обители. Перед тем, как установить твердотопливный котел для квартиры или дачи, например Макситерм LUX 22 или Roda BF-04, нужно учесть ряд требований и нормативов. Это:

  1. Выбирается котельная, площадь которой превышает 7 м2, а в помещении установлена приточная вентиляционная система. Для сечения канала параметр равен минимум 80 мм при расчете на 1000 Вт оборудования.
  2. Между котлом и стеной нормативно безопасное расстояние составляет от 0. 5 м.
  3. Для обустройства пола применяются строительные материалы, устойчивые к возгоранию. Еще и перед топкой располагается лист (он может быть металлическим).
  4. Дымоход обязательно не содержит поворотов, при их наличии они должны быть крутыми. Составляющие трубы обязательно подвергаются герметизации с помощью специальной термоустойчивой ленты или средства. Показатель сечения устанавливается исходя из сечения на выходе оснастки. Выбранной моделью определяется и КПД оборудования.

Также рекомендуем «ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров»

Обязательно учитываются нормы пожаробезопасности и при подключении к электросети, и во время подвода воды. Перед тем, как установить твердотопливный котел своими руками, нужно разобраться и с вопросом наличия котельной.

Такое помещение обязательно, учитывая, что для моделей, работающих на дровах, торфяном сырье, пеллетах, отходах деревообработки и сельского хозяйства в виде брикетов, требуется периодическая закладка ресурсов, а производить подобные работы в обычном месте не очень удобно. Вентиляция нужна, чтобы обеспечить агрегату необходимое количество воздуха на горение, вывода из комнаты дымовых газов и компенсирования удаленного кислорода таким же притоком.

Рекомендуем также «Выбор отопительного котла: твердотопливный, электрический или газовый? 3 главных критерия».

Что необходимо знать и сделать перед самим монтажом



Какие инструменты нужно иметь в наличии перед тем, как подключить твердотопливный котел отопления своими руками? Изначально следует обзавестись специальной одеждой и приборами:

  1. сваркой и маской для нее;
  2. угловой шлифмашинкой, которая режет по металлу;
  3. комплектом разнокалиберных ключей;
  4. строительным уровнем и угольником;
  5. отверткой с комплектом различных насадок;
  6. сантиметром и карандашом;
  7. пистолетом для герметизирующего средства.

Перед монтажом также проводятся расчеты параметров котельной. Для этого учитываются особенности принципа работы выбранного агрегата. Перед тем, как установить котел на твердом топливе, также осуществляется проектирование теплообменных конструкций и спайка комплектующих, выполняющих роль соединителей. Для подключения оборудования к коммуникации требуется приобрести:

  • запорные краны с подвижной деталью в форме шара, муфту;
  • соединители и отводы из стали;
  • трубы из металла;
  • герметизирующие средства для термозащиты;
  • сантехническую подмотку;
  • трубу, имеющую шиберную задвижку, для отвода дыма.

Главное при выполнении работ – следовать инструкции, которую предоставляет завод-изготовитель.

Также будет интересно «ТОП-6 дровяных котлов для частного дома до 200 кв.м.».

Как установить твердотопливный котел длительного горения, например, Atmos D20? Такие установки также нуждаются в обустройстве опоры. Если мощность агрегата превышает 50000 Вт, то выполняется покрытие из бетона, опирающееся на почву и спрессованная щебневая подложка. Располагаться он должен выше уровня стяжки на 8-10 см. Но одновременно нельзя связывать эти две основы. Установить твердотопливные котлы длительного горения, как и другие виды, несложно при учете норм и требований. Если работы выполняются в частных домах, то предусматривается обустройство дымоходной шахты в поверхности стены с выходом через крышу.

Как правильно подключить пиролизный котел и пеллетное оборудование, к примеру, Calgoni SOLARO-05 A/C и РЕТРА-3M РЕТРА 4М? В этом случае выполняется подключение трубных конструкций, запорных комплектующих. Также устанавливается группа безопасности, емкость для приема воды при ее тепловом расширении, насос для циркуляции жидкости, клапан трехходового типа. После монтажа требуется проверка системы.

Как установить котел на дровах, например, VIADRUS ULK U 22 L 5 SEC? Порядок действий и требования в этом случае идентичны первым двум. В конце настраивается автоматика и вводится оборудование в эксплуатацию. Вот и вся инструкция того, как правильно подключить котел на дровах и другие виды агрегатов.

Рекомендуем “На что обратить внимание при выборе электрического котла: 3 критерия для покупки”.

Алгоритм выполнения работ при установке



Независимо от типа вариации, алгоритм осуществления такого процесса остается одинаковым. Как установить твердотопливный котел в каркасном доме и других объектах:

  1. Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.
  2. Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.
  3. Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему,  обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.
  4. Устанавливается трубная конструкция для вывода продуктов сгорания.
  5. Запускается оснастка в систему.

Вот и весь алгоритм того, как устанавливается твердотопливный котел в частном доме. Изначально модель осматривается визуально, выполняется тестовый запуск на открытом воздухе. Требования СНиП указывают на то, что необходимо проведение гидравлических испытаний коммуникации для того, чтобы установить твердотопливный котел в квартире или доме. Для этого требуется подключение воды, открывая краны и клапаны. После поднимается давление коммуникации с помощью регулировочного вентиля. Оптимальный показатель 1.3 Атм. Проверяется агрегат на наличие свищей, особенно в тех местах, где располагаются сварные и резьбовые соединения.

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Читайте также “Установка и подключение газового котла – 2 важные ступени”

Порядок действий для всех типов отопительного оборудования этой категории одинаковый, что упрощает процесс монтажа. В текст включены основополагающие принципы установки оснастки, работающей на твердых топливных ресурсах. Наиболее рационально для пользователя – монтаж оборудования специалистами.

Смотрите видео «Как подключить твердотопливный котел».

Подключение котла на твердом топливе

При неправильном подключении котла возможно его разрушение и (или) значительное сокращение срока службы, а также другие неприятности.

Твердотопливный котел должен работать не только безаварийно и долго служить, но и меньше нагружать заботой о себе жильцов, а его КПД весь срок службы должен быть большим. Как этого добиться?

Оказывается, внешняя автоматика, способы подключения, решают такие задачи. Как правильно подключить твердотопливный котел рассмотрим подробнее.

Эти теплогенераторы отличаются тем, что не оборудованы автоматикой и могут работать совсем без электроснабжения. Автоматизируется работа таких котлов с помощью внешних дополнительных приборов и подключения.

Котел не должен закипеть


Твердотопливный котел работает непрерывно. Его нельзя остановить быстро как газовый или на жидком топливе. Набирает температуру он также медленно, по мере разгорания топлива.

Если в работающем котле остановится движение жидкости, то он закипит и разрушится, взорвется. Это произойдет в течении небольшого периода времени. Поэтому циркуляционный насос должен работать непрерывно. Его обязательно нужно подключить к бесперебойному источнику питания.

Насос должен включаться и отключаться вовремя

Если включением и выключением насоса управлять вручную, то «не далек тот день» когда, его просто забудут включить. Или выключить, — и он будет зря гонять жидкость. Или включат слишком поздно.

И большой объем теплоносителя с высокой температурой (выше 100 градусов, если котел еще не взорвется) попадет в отопительный трубопровод из полипропилена или из сшитого полиэтилена, или металлопласитковый.

Все стыки потекут. Система отопления будет разрушена. А может и котел взорваться и система разрушиться. Поэтому включение насоса котла нужно автоматизировать с помощью термостата с вынесенным датчиком-колбой, который сможет включать электрические контакты и подключать насос в работу, как только повысится температура.

На теплообменнике не должна выпадать роса


Котел разогревается сам медленно и весьма медленно будет набирать температуру вся система отопления – 2 – 8 часов. И все это время в теплообменник будет идти холодная обратка – ниже 50 градусов С.

Попадание жидкости с такой температурой в котел значительно охладит его. А это значит, что сверху на теплообменнике будет обильно выпадать роса. Она опасна, так как, во первых, будет кислотной и усиленно разрушает металл, а во вторых, на нее налипают и пригорают частички золы, копоть и пыль, в результате образуется корка, которая теплоизолирует и значительно понижает КПД котла. Очистить ее сложно.

Нужно сделать так, чтобы обратка разогревалась до температуры свыше 50 градусов как можно быстрее — не более 20 минут. Поможет включение в систему трехходового смесительного клапана, с помощью которого можно подогреть обратку от подачи котла.

Обеспечиваем непрерывную работу насоса

Чтобы котел не закипел из-за остановки насоса, достаточно просто подключить его к блоку бесперебойного питания. Но сделать это нужно обязательно. Блок должен обеспечить работу при отключении электроэнергии пока котел не затухнет или пока не будет включен резервный источник энергоснабжения. Простая схема включения насоса и котла приведена на рисунке, обезопасит его эксплуатацию.

Схема подключения котла электрическая. Указаны термостат, дополнительный выключатель шунтирующий термостат и бесперебойный блок питания.

Сделаем автоматизированное включение насоса

Применяем термостат замыкающий электрические контакты включения насоса. Его температурный датчик-колба устанавливается прямо на подаче на выходе из котла.

При необходимости для установки можно пригласить и электрослесаря. Теперь насос будет самостоятельно включаться в работу, как только котел начнет нагреваться температура жидкости на его выходе повысится. А выключится будет при затухании, и не будет зря «молотить» недельку – месяцок, пока жильцы в отпуске.

Но важно настроить реле на температуру включения в 27-30 градусов и не выше. В это время температура жидкости может уже достигать 40 – 50 градусов – пора двигать теплоноситель. Нужно не забыть летом проверить, не включился ли насос сам по себе от сезонного нагрева….

Полезно параллельно контактам термостата установить перемычку с выключателем рассчитанным на 220 В. Тогда насос можно будет включить этим выключателем вручную в любое время при какой-либо необходимости.

Подключение котла к трубопроводу

Температура жидкости поступающей в котел по обратке не должна быть ниже 50 градусов, в этом случае теплообменник будет работать нормально, без образования большого количества росы. Добиться этого проще всего применив термостатические клапана нажимного действия. Они бывают смесительные и распределительные.

С помощью них часть горячей жидкости с подачи будет подаваться в обратку. А регулироваться это будет термоголовкой, которая и управляет тарельчатым клапаном. Никакого электричества, — сплошная механика, система работает надежно.

  • Смесительный клапан смешивает жидкость. В него поступают два потока а на выходе – один. Указывается стрелочками или букавами – поступает поток А и поток В, а на выходе АВ.
    Устанавливается на обратке.
  • Распределительный клапан – распределяет потоки жидкости, входит один поток АВ, а затем разделяется на два – А и В.
    Устанавливается на подаче.

Схема подключения твердотопливного котла к трубопроводу. Смесительный клапан обеспечивает поддержание высокой температуры на обратке. Не указаны другие элементы обвязки – фильтр, расширительный бак, краны и др.

Что устанавливается и как работает

Итак, нам нужно в обратку врезать смесительный клапан. И на него сделать подвод с подачи. Важно правильно установить клапан в соответствии с направлением движения жидкости, которое указывается стрелочками и буквами на корпусе. Иначе клапан начнет рычать, а система не будет работать.

Для управления всей системой приобретается обычная термоголовка с вынесенным капиллярным датчиком. Этот датчик — термоколба устанавливается обязательно на обратке прямо возле входа в котел с помощью специальной седловины (в комплекте). Он будет регистрировать температуру трубопровода обратки.

Термоголовка настраивается на нужную температуру срабатывания в 55 — 60 градусов. Она будет давить на клапан смесителя и приоткрывать его, если температура на обратке будет ниже заданного значения. С открытым клапаном произойдет смешение жидкости и в обратку пойдет горячая жидкость прямо с подачи.

По мере прогревания всей системы клапан будет постепенно закрываться, уменьшая количество жидкости поступающей с подачи на обратку, затем закроется полностью и закорачивание струи теплоносителя прекратится.

Этот автоматический способ подогрева обратки является проверенным и самым оптимальным – не требует контроля и наличия электронных управляющих устройств.

Таким образом, с помощью довольно простых решений мы обеспечили правильное подключение твердотопливного котла, его оптимальный режим работы, безопасность эксплуатации, сняли с себя заботу о постоянном контроле за его состоянием. Подключение котла должно быть правильным.

Cхема подключения отопления.

Отопление дома своими руками.

Европейский опыт показывает: твердотопливный котел можно встроить в закрытую систему отопления. Главное, чтобы вода не нагревалась выше 110С°. Как этого достичь?

На фото:

Открытая или закрытая система?



Выбор. Схема подключения отопления не представляет собой ничего сложного, если речь идет об открытой системе. Часто домовладельцы выбирают именно ее из соображений безопасности. Однако отопление дома своими руками можно сделать и с системой закрытого типа. Европейские нормативы допускают использование твердотопливного котла в закрытой системе центрального отопления (что исключает потери воды вследствие испарения). Правда, для этого подходят не все типы котлов.

Что нужно для подключения к закрытой системе. Специальное дополнительное устройство (аварийный теплообменник или буферная емкость). Коме того, обязательна установка предохранительных клапанов и расширительных диафрагменных баков.

а) Твердотопливный котел, подключенный к закрытой системе с диафрагменным расширительным баком, оснащенный защитой в виде аварийного теплообменника, встроенного в котел: 1- диафрагменный расширительный бак, 2- термостатический клапан, 3- аварийный теплообменник встроенный в котел, 4- предохранительный клапан, 5- твердотопливный котел, 6- циркуляционный насос; б) Твердотопливный котел, подключенный к закрытой системе с диафрагменным расширительным баком, оборудованный защитой в виде буферной емкости. Эта емкость аккумулирует избыток тепла, вырабатываемого котлом: 1- диафрагменный расширительный бак, 2- термостатический клапан, 3- твердотопливный котел, 4- предохранительный клапан, 5- циркуляционный насос, 6- буферная емкость



Аварийный теплообменник

Принцип работы. Встроенный аварийный теплообменник не работает до тех пор, пока температура воды в котле не превышает нормальных значений. Если жидкость начинает перегреваться, термостат открывает клапан теплообменника, и холодная вода из водопроводной системы быстро забирает избыток тепла.

Особенности. Теплообменник нельзя использовать как проточный водонагреватель: вода, охладившая котел, выводится в канализацию. Кроме того, аварийный теплообменник требует дополнительных энергетических затрат и подходит не для всех типов твердотопливных котлов.

Буферная емкость

Принцип работы. Такой же, как у аварийного теплообменника: отсекающий клапан открывается только тогда, когда вода становится слишком горячей. В этом случае горячая вода уходит в подающую трубу и смешивается там с холодной, а по обратной трубе поступает холодная вода. Жидкость из буферной емкости используется в отопительном контуре, а сам котел при этом требует меньше топлива.

Особенности. Быстро выводит избыток тепла. Но иногда буферная емкость превышает по размеру сам котел, что может создавать сложности при установке. Наполненная емкость весит больше тонны, и количество холодной воды всегда должно быть достаточным для бесперебойной работы системы.


В статье использованы изображения: viessmann. com

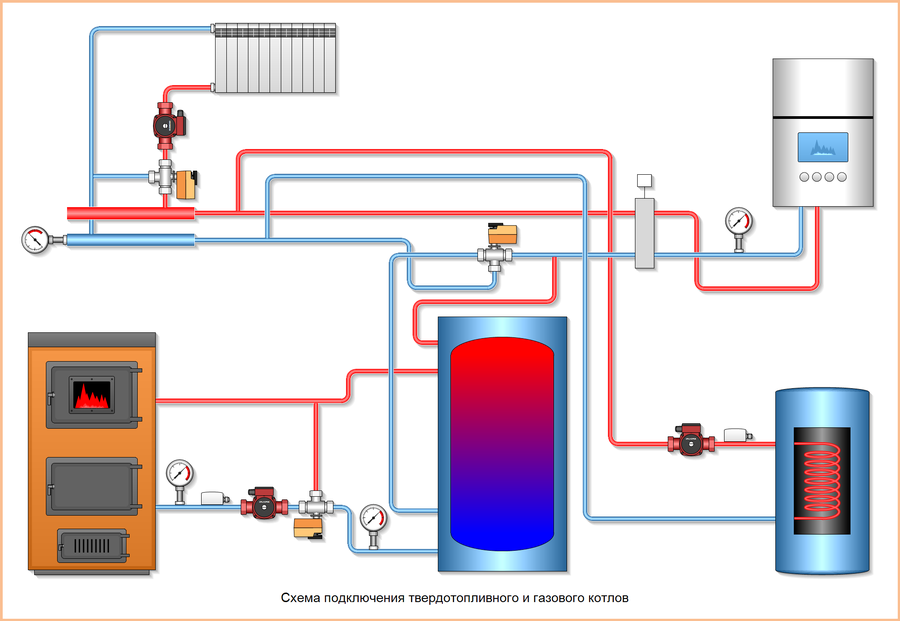

Как подключить твердотопливный и газовый котел в одну систему

Первый способ это использование компланарного коллектора в сочетании с гидравлическим разделителем. Данный вид обвязки применяется в основном на крупных промышленных объектах, в которых присутствует необходимость обогрева больших площадей, бойлеров косвенного нагрева и теплых полов. Простыми словами гидрострелка позволяет избавить систему от избыточного давления, создаваемого насосами, а компланарный коллектор распределяет тепло между контурами. Данный тип обвязки позволяет использовать котлы, как в каскадном режиме, так и по отдельности, позволяет использовать трубы меньшего диаметра благодаря разделению единой системы на более мелкие контура.

Однако в большинстве случаев в небольших домах с задачей отопления и горячее водоснабжение справляются двухконтурные газовые котлы. В таком случае оба котла газовый и твердотопливный подключаются парралельно к друг другу. Нужно лишь правильно расположить обратные клапана. Между газовым котлом и перемычкой идущей на подмес трехходового клапана на подающем патрубке устанавливается лепестковый обратный клапан. А на обратном трубопроводе газового котла устанавливается пружинный обратный клапан. Почему используются разные типы обратных клапанов и как это влияет на систему в целом? Лепестковый обратный клапан не заклинивает через 8-10 лет активной эксплуатации. Это заклинивание часто бывает с пружинным обратным клапаном и в системе с твердотопливным котлом приведет к аварийной ситуации.

В случае с газовым котлом на обратке устанавливают пружинный обратный клапан. Лепестковый обратный клапан можно устанавливать лишь в горизонтальном положении, а пружинный обратный клапан можно устанавливать и в вертикальном. Устанавливать пружинный обратный клапан нужно на обратном трубопроводе, что бы исключить шум металлического сердечника во время работы циркуляционного насоса котла. Давление до насоса 1,2 бар, а после насоса 1,5 бар. Если работают оба котла одновременно и на газовом установить температуру ниже(45 град С),чем на твердотопливном котле(65град С), то приоритет будет отдан твердому топливу. То есть греть будет только твердотопливный котел, но когда прогорит все топливо (дрова или уголь) автоматически зажжется газовый котел. Это очень удобно для эксплуатации твердотопливных котлов с ручной загрузкой топлива, особенно в ночной период времени.

Схемы подключения твердотопливных котлов в систему отопления.

Прежде чем принимать решение о приобретении твердотопливного котла, следует предварительно обмозговать обустройство всей отопительной системы, ведь твердотопливный котел отличается от привычного и хорошо нам знакомого – газового.

Сперва пройдемся по паспортам твердотопливных котлов и изучим рекомендации по проектированию системы отопления из первых рук, то есть – непосредственно от производителей.

Тезисы из паспорта твердотопливного котла.

Для правильного функционирования, система отопления на основе твердотопливного котла, должна предусматривать следующие условия.

Температура котла должна быть не менее 55 ?С, а температура воды в обратном не менее 45 ?C. Это связано с тем, что конденсация паров воды на холодных стенках котла, как внештатное явление, приводит к снижению срока службы. Вы можете предотвратить это явление, установив более высокую температуру воды в котле и регулировать температуру в системе при помощи различных схем.

Отсюда и несколько вариантов подключения твердотопливного котла в систему отопления.

Схема подключения ТТ котла с использованием обходного моста.

Схема подключения ТТ котла с помощью дозирующих насосов – микширование.

Схема подключения ТТ котла с использованием водной связи.

Схема подключения ТТ котла в систему отопления с аккумулирующей емкостью и четырехходовым клапаном.

Аналогичная вышеприведенной, схема другого производителя.

Еще несколько вариантов подключения ТТ котла из другого паспорта.

Твердотопливный котел рекомендуется устанавливать в систему с расширительным баком открытого типа, предусматривая несколько моментов. Циркуляционный насос устанавливается на обратной трубе, чтобы обезопасить систему от термальных перегрузок и перегрева, в случае сбоев в работе системы энергообеспечения:

Открытый расширительный бак должен располагаться в верхней точке системы водоснабжения.

В системе обязательно должны быть предохранительные линии между котлом и баком. Они устанавливаются на входной и выходной трубе котла, причем как можно ближе к котлу, а также соединяют котел с расширительным баком наиболее коротким путем. На предохранительных линиях не должно стоять никаких клапанов и кранов!

Если по каким либо причинам в системе не может быть организовано расстояние «h», то насос должен быть установлен на прямой трубе.

Если это не сделать, существует возможность всасывания воздуха в радиаторы верхнего уровня. Насос на прямой трубе устанавливается по следующей схеме:

Обратный клапан должен быть установлен на трубе общей системы водоподачи, чтобы защищать систему от обратного давления и обратный сифонный дренаж . Клапан должен быть подобран в соответствии с существующими нормами.

Система байпаса должна быть организована между входным и выходным подсоединением труб к насосу. Это обеспечит достаточный проход воды, когда насос выключен, а котел продолжает работать. Организация системы байпаса обеспечит нормальную работу системы, если произойдут сбои в системе электроснабжения.

Расширительный бак должен быть установлен на высшей точке системы, чтобы создавалось нужное давление и не затруднялась работа котла при расширении воды, в следствии увеличения температуры. Расширительный бак конструируется в виде призмы и может быть установлен как в горизонтальном, так и в вертикальном положении. Предохранительные линии между котлом и расширительным баком должны быть установлены под углом, увеличивающимся к баку. Нижеприведенная схема показывает максимальное расстояние между предохранительными линиями и котлом:

Твердотопливный котел не рекомендуется устанавливать в системах закрытого типа, так как при работе котла на твердом топливе, затрудняется процесс управления и температура может подниматься выше установленной Вами величины. Однако, если Вы все-таки намерены поставить котел в закрытую систему, необходимо температурный предохранительный клапан (с двумя датчиками). Устанавливается он на трубе подачи воды от основной системы водопровода, по следующей схеме:

Температурный предохранительный клапан необходим для того, чтобы не использовалась в пустую энергия на нагрев воды. Когда в системе температура воды достигает, например, точки кипения, ее необходимо понизить, чтобы система не вышла из строя, из-за резкого увеличения объема. Так как установлен расширительный бак закрытого типа, система не может сделать это самостоятельно. Для того чтобы снизить температуру в системе используется температурный предохранительный клапан, оснащенный двойным температурным датчиком. При увеличении температуры воды в системе до 95-100 о С, датчик дает сигнал на клапан и в систему поступает холодная вода. После того как температура снижена до нужной величины, датчик дает другой сигнал, который закрывает клапан и прекращает поступление холодной воды в систему. Никогда не устанавливайте температурный предохранительный клапан на входной трубе непосредственно перед котлом. Холодная вода, поступающая непосредственно на горячие части котла, может вызвать образование трещин, вследствие большой разницы температур. Редуктор давления должен быть установлен перед входным отверстием температурного предохранительного клапана, чтобы минимизировать перепад давления между основной системой подачи воды и системой отопления. Между температурным предохранительным клапаном и редуктором давления может быть установлена система бай паса, что облегчит регулировку давления. Для систем с расширительным баком открытого типа, также рекомендуется устанавливать температурный предохранительный клапан, чтобы повысить безопасность системы.

Кроме того, в странах, где действует EN 303-5, отопительные котлы должны быть оснащены устройствами, обеспечивающими надежный отвод тепла без использования дополнительной энергии. При этом температура воды не должна превышать 100 °C (защита от перегрева).

Поэтому многие европейские производители уделяют внимание аварийному отводу лишней тепловой энергии с применением различного типа клапанов.

Гидравлическая схема присоединения охлаждающего контура

1 – Выход отопит.воды в систему 2”

2 – Вход возврат. воды из охладительного контура 1 1/2 “

3 – Вход возврат. воды в котел из системы 2”

4 – Выход охлаждающей воды

5 – Teрмостатический вентиль TS 130 (STS 20)

6 – Выход отопит. воды из котла 2 “

7 – Вход охлаждающей воды

Oхлаждающий контур или двуxxодовой защитный клапан DBV 1 – 02 служит для отвода избыточного тепла в том случае, если температура воды в котле превысит 95 °C. В том случае, если система оснащена двуxxодовой защитный клапан DBV 1 – 02, и происходит перегрев котла (температура воды на выходе превышает 95 C) двуxxодовой защитный клапан создает контур холодной воды а именно, до тех пор, пока температура не снижается ниже лимитного значения. В данный момент одновременно закрывается выпускное охлаждающее оборудование и подвод холодной воды, которая поступает в систему.

1 – Kотeл

2 – Двуxxодовой защитный.клапан DBV 1 – 02

3 – Предоxранительный клапан

4 – Редукционный вентиль

5 – Фильтр

6 – Шаровой кран

7 – Насос

8 – Удаление избыточного тепла

9 – Выпускной вентиль

I – Вxод xолодной воды

II – Выxод отопительной воды

III – Вxод возвратной воды

Двухходовой защитный клапан DBV 1 – 02 предназначен для защиты котла центрального отопления от перегрева. В корпусе клапана находятся выпускной и впускной вентили, управляемые термостатическим элементом. При достижении лимитной температуры одновременно открываются выпускной и впускной вентили, это означает, что в котел поступает холодная вода и одновременно удаляется горячая вода из котла. При снижении температуры под лимитную одновременно закрываются выпускной и впускной вентили.

Вот аналогичная схема другого производителя.

Также бывает техническое решение, когда в котле присутствует теплообменник

В случае использования открытого расширительного сосуда, не нужное защитное оборудование от перегрева. Каждый источник тепла в открытой отопительной системе должен быть присоединен с открытым расширительным сосудом, который находится в самом высшем пункте отопительной системы. Расширительные сосуды должны быть установлены так, чтобы они могли поместить изменения объема воды, которые возникли нагревом и охлаждением. Открытые расширительные сосуды должны быть оснащены не закрывающимися воздуховыпускными и переливными трубопроводами. Переливной трубопровод должен быть спроектирован так, чтобы произошел безопасный отвод самого высшего проточного количества воды входящей в систему. Этого можно достигнуть назначением размеров переливного трубопровода на один DN выше, чем имеет загрузочный трубопровод. Расширительные сосуды и их присоединительные трубопроводы должны быть спроектированы и расположены так, чтобы было надежно предупреждено замерзании.

Вот, собственно, и информация к размышлению. Осталось придумать себе систему отопления, учитывающей все нюансы, выясненные в результате ознакомления с рекомендациями, и внедрить систему отопления в жизнь.

Пошаговая инструкция по установке твердотопливного котла

В последнее время твердотопливные котлы пользуются все большей популярностью. Практически ни один загородный частный дом и ни одна дача не обходится без этой разновидности отопительных котлов. Это обусловлено тем, что цена на газ и электричество подскочила выше некуда, а сырье для твердотопливных котлов обходится значительно дешевле и является абсолютно экологичным. Помимо этого, твердотопливные котлы имеют довольно простую конструкцию и полностью автономны. То есть никакое отключение света и никакие перебои с подачей газа не лишат Вас тепла и уюта в доме. Также среди плюсов ТТ котлов можно выделить разнообразие сырья, используемого для отопления дома. Это могут быть деревянные пеллеты (деревянные прессованные гранулы), уголь, опилки, древесные брикеты, дрова, стружка, торф ( как кусковой, так и фрезерный), фанерные и ДСП отходы.



Как только Вы остановили свой выбор именно на твердотопливном котле, возникает вопрос установки и монтажа отопительного котла. Это несколько трудоемкая процедура, однако она вполне выполнима. Самое главное, что необходимо сделать перед установкой — выбрать способ обвязки, исходя из эксплуатационных условий и придерживаться строгого порядка действий при выполнении работ.

Что нужно знать перед установкой?

Прежде чем бежать в магазин или бегом заказывать в интернете твердотопливный котел, позаботьтесь о месте, где он будет установлен. В частных домах зачастую специально делают топочную, однако если она не предусмотрена в конструкции дома, либо занята другим котлом, к примеру, газовым. В таком случае котел на твердом топливе устанавливают за стенкой топочной, либо в отдельной пристройке, представляющей собой металлоконструкцию, обшитую сэндвич-панелями либо подобными материалами. Такой вариант расположения твердотопливного котла удобен тем, кто собрался в качестве топлива использовать уголь. Установив отдельную конструкцию под котел, Вы избавите себя от грязи в доме.

Котлы с небольшой мощностью можно устанавливать прямо на полу. За счет своего незначительного веса и отсутствия вентилятора либо шнейкового конвейера, они не издают вибраций. Для котлов с большей мощностью желательно устанавливать специальный фундамент из бетона. Причем поверх стяжки пола кладется слой утрамбованного щебня или грунта, а сам фундамент должен быть на 10 мм выше стяжки.

подключение твердотопливного котла к дымоходу



В большинстве частных домов на этапе проектирования уже предусмотрен выход под дымоход. В случае если дымоходной шахты все-таки нет, либо она используется под газовый котел, то Вам будет необходимо смонтировать отдельно дымоход и для твердотопливного котла. Самым оптимальным будет приобретение двустенной дымоходной трубы, обшитой утеплителем. Подобные дымоходы довольно легко собрать – они представлены в виде отдельных элементов различной длины и с легкостью прикрепляются к стенке дома. Если Вам необходимо будет сделать ответвления дымоходной трубы, то идеально подойдут двустенные дымоотводы и тройники.

Учтите тот факт, что в топочной должна присутствовать естественная вентиляция. Вытяжка для отопительных котлов проводится в шахте стены параллельно дымоходу, но меньшего диаметра. Если отверстие под вытяжку отсутствует, то в таком случае в потолке устанавливается специальная решетка.

Вытяжная система необходима для:

  • того, чтобы поддерживать процесс горения за счет подачи кислорода в топку;
  • вывода газов.

Перед установкой твердотопливного котла, проверьте, исправна ли в доме канализационная система. Она необходима для опорожнения водяной рубашки, а также для выпуска лишней жидкой, газообразной и парообразной консистенции с помощью предохранительного клапана.

Пошаговая инструкция по установке твердотопливного котла

Соблюдайте строгую последовательность, чтобы избежать нежелательных трудностей во время установки котла на твердом топливе.

  1. Аккуратно освободите отопительный котел от упаковочного материала.
  2. Если помещение для котла находится внутри дома и оно относительно небольших размеров, то монтажные работы целесообразнее проводить на улице. Сначала необходимо поставить дверки топки котла, и установить зольник. Далее устанавливаются все детали, которые поставляются по отдельности. Автоматика, а так же вентилятор устанавливаются в последнюю очередь, уже после того как окончены монтажные работы.
  3. После того, как Вы установили все отдельные комплектующие, перенесите котел в дом и установите его на полу, либо на фундаменте (в зависимости от мощности агрегата). Патрубок для вывода продуктов горения должен находиться на той же оси, что и дымоходная труба. Если Вы решили заняться установкой твердотопливного котла самостоятельно, Вам обязательно понадобится помощник, так как многие элементы агрегата весят килограмм по 50.
  4. Для того, чтобы избежать перекосов, котел необходимо прочно закрепить на специальном фундаменте.
  5. А вот теперь приступаем к установке вентилятора, дымохода и группы безопасности.
  6. И наконец последний этап — подключите котел по одной из ранее выбранных схем к системе отопления.

Схема установки твердотопливного котла

Схема твердотопливного котла с естественной циркуляцией

Схема подключения котла с естественной циркуляцией является одной из самых простых и наиболее распространенных.

Схема установки твердотопливного котла

В данной схеме два трубопровода: первый — подающий, второй — обратный. Оба они напрямую подключаются к выходам патрубков системы отопления. Группа безопасности в свою очередь подключается к выходу самого котла. Она состоит из манометра, специальной системы отвода воздуха и предохранительного клапана.Соединению коллектора и группы безопасности не должна препятствовать никакая вспомогательная арматура, а расширительный бак должен быть установлен выше, чем отопительная система. Если дом одноэтажный, самым оптимальным вариантом будет установить бак в топочной. В двух- или трехэтажных домах бак обычно устанавливают на чердаке.

Схема установки твердотопливного котла с естественной циркуляцией наиболее продуктивно работает когда котел находится ниже, чем отопительные батареи.

Часто можно столкнуться с тем, что специально под установку отопителя делают углубление в полу. Преимущество подобной системы заключается в ее полной независимости от подачи электричества. Лучше всего к таким системам подходят стандартные ТТ котлы, без нагнетателя и не имеющие в комплектации автоматику.

Подобные отопительные котлы работают по принципу нижнего горения.

Схема твердотопливного котла с принудительной циркуляцией

В отопительной системе с насосом принудительной циркуляции при отключении подачи электричества часто бывают перепады температуры, что негативно сказывается на камерах сгорания, выполненных из чугуна. Чтобы избежать подобных неприятных моментов, схема обвязки обязательно должна иметь первичный циркуляционный контур, оснащенный трехходовым клапаном.

Трехходовый клапан необходим чтобы регулировать температуру жидкости в обратном трубопроводе. Принцип действия трехходовика заключается в постепенном добавлении смешивании холодной и горячей воды в теплоносителе. Таким образом резкий перепад температур просто невозможен. Чтобы настроить систему, используйте вентиль для балансировки.

В последнее время немалым спросом начали пользоваться приборы, нагревающие воду за счет циркулирующего носителя отопительной системы. В небольших загородных домах с несколькими отопительными ветками радиаторов лучше всего использовать схему обвязки котла с бойлером, как показано на рисунке:

Соединение с бойлером

На схеме показано параллельное соединение бойлера к отопительным веткам следом за окончанием первичного циркуляционного контура. Таким образом для подачи горячего водоснабжения отбирается теплоноситель с наибольшими показателями. Чтобы теплоноситель не мог беспрепятственно протекать по теплообменнику, на выходе отопителя монтируют специальный клапан. Когда температура жидкости снижается до необходимого уровня, клапан открывается.

В небольших частных домах с несколькими видами отопительных котлов, где помещение отапливается при помощи не только радиаторов, а и благодаря теплым полам и настенным панелям, используют сложную схему обвязки бойлера с котлом:

В отопительных агрегатах со сложной схемой, самое главное — правильно подключить отопительный котел и теплоаккумулятор совместно с электронагревателем. Все теплоносители укомплектованы индивидуальными циркуляционными насосами. Управление подобными насосами осуществляется при помощи контроллера, таким образом, подача воды регулируется и жидкость подается исключительно при необходимости.

Бойлер и другие теплоносители также снабжены насосами, которые могут работать все время, либо же ими можно управлять при помощи электроблока. Блок позволяет не только поддерживать необходимую температуру в доме, а и контролировать подачу и потребление горячего водоснабжения.

Техника безопасности при установке твердотопливного котла

  1. Обязательно соблюдайте все правила пожарной безопасности во время установки твердотопливного котла.
  2. Строго запрещается переделывать и вмешиваться в конструкцию агрегата.
  3. Обязательно установите расширительный бак. Можно устанавливать как открытого, так и закрытого типа.
  4. В помещении, выделенном под установку отопительного котла обязательно должна быть предусмотрена вентиляционная система и дымоходная труба соответствующего диаметра
  5. Обязательно установите под котел несгораемый фундамент, а саму конструкцию расположите вдали от легко воспламеняющихся предметов.
  6. Положите на полу перед отопительным котлом теплоизоляционный материал (к примеру, это может быть асбест, либо лист базальтового картона), а поверх него закрепите лист метала, толщина которого не превышает 2 мм, а ширина и высота равняется 50-ти см.
  7. Ни в коем случае нельзя сливать воду с водяной отопительной системы.
  8. Запрещается устанавливать препятствия на пути циркулирования воды по отопительному котлу. Так же запрещено ставить запорную арматуру, препятствующую сообщению расширительного бака и системы.
  9. Ни в коем случае нельзя одновременно перекрывать все регулирующие вентили у отопительных радиаторов.
  10. При установке твердотопливного котла обратите внимание на то, чтоб он располагался вдали от воспламеняющихся материалов и жидкостей.
  11. Размеры топочной не должны быть меньше, чем 7 м2
  12. Параметры дымоходной трубы должны быть тщательно просчитаны и сопоставимы с размерами самого котла.
  13. Между котлом и стенами помещения должно быть как минимум пол метра.
  14. Если под установку твердотопливного котла выделена отдельная пристройка, то она должна быть на расстоянии не меньше 1-го метра от окон и дверей.
  15. Фундаменты дома и котельной должны быть разными.
  16. Высота потолков в помещении для установки твердотопливного котла должна быть как минимум 2.5 метра, либо выше.
  17. Запрещено обустраивать чердачные перекрытия и жилые помещения над котельной.
  18. Если котельная находится в подвале дома, либо на первом этаже, рекомендуется предусмотреть Выход из котельной непосредственно на улицу.
  19. Двери в котельную должны быть герметичными и открываться наружу, а не во внутрь. Сама дверь должна быть изготовлена из металла и иметь показатели огнестойкости, равные 0,6 ч. Ширина дверного проема должна быть не менее 80 см.
  20. Между выступающими частями на поверхности агрегата и выступами стен необходимо соблюдать дистанцию в 0,7 м.

Перед началом установки твердотопливного котла, обратитесь за помощью к специалисту, чтобы учесть все нюансы и определится с выбором необходимой схемой.

как правильно подключить твердотопливный котел Схема подключения двух котлов в одной системе

Самая рациональная система отопления – та, в которой теплоноситель нагревается из-за работы двух или трех котлов. Причем они могут быть одинаковыми по мощности и типу. Такая рациональность объясняется тем, что один теплогенератор работает на полную мощность всего несколько недель в году. В остальное время вам нужно снизить его производительность. А это приводит к падению его КПД и увеличению затрат на отопление.

Объединение нескольких котлов в одну систему отопления позволяет более гибко управлять работой трубопроводов без потери эффективности, так как достаточно отключить одно или два устройства. Кроме того, при выходе из строя одного из них система продолжает повышать температуру в доме.

Типы подключения двух и более котлов

Использование нескольких одинаковых котлов требует специальной схемы подключения. Вы можете объединить их в одну систему:

  1. Параллельно.
  2. Каскадное или последовательное.
  3. По схеме первично-вторичное кольцо.
Параллельные элементы

Имеются следующие элементы:

  1. Контуры горячего водоснабжения обоих котлов подключены к одной линии. Эти контуры должны иметь группы безопасности и клапаны. Последние можно перекрывать вручную или автоматически. Второй случай возможен только при использовании автоматики и сервоприводов.
  2. Обратные контуры двух отопительных котлов подключены к другой линии.В этих контурах также есть клапаны, которыми можно управлять с помощью вышеупомянутой автоматики.
  3. Циркуляционный насос расположен на обратной линии перед местом соединения обратных труб двух котлов.
  4. Обе линии всегда подключены к гидравлическим коллекторам. На одном из коллекторов стоит расширительный бачок. В этом случае подпиточная труба присоединяется к концу трубы, к которой подсоединяется резервуар. Конечно, на стыке есть обратный клапан и запорная арматура.Первый не допускает попадания горячего теплоносителя в подпиточную трубу.
  5. Ответвления от коллекторов до радиаторов, теплых полов и бойлера косвенного нагрева. Каждый из них оборудован собственным циркуляционным насосом и клапаном слива охлаждающей жидкости.

Использование такой схемы трубопроводов без автоматики очень проблематично, так как необходимо вручную закрывать задвижки, расположенные на подающей и обратной трубах одного котла. Если этого не сделать, то теплоноситель будет двигаться через теплообменник выключенного котла.И получается:

  1. дополнительное гидравлическое сопротивление в водогрейном контуре аппарата;
  2. увеличение «аппетита» циркуляционных насосов (им тоже приходится преодолевать это сопротивление). Соответственно, растут и затраты на электроэнергию;
  3. Теплопотери на обогрев теплообменника выключенного котла.

Следовательно, необходимо правильно установить автоматику, которая отключит выключенный прибор от системы отопления.

Каскадное подключение котлов

Концепция каскадных котлов предусматривает распределение тепловой нагрузки между несколькими агрегатами, которые могут работать независимо и подогревать теплоноситель в зависимости от ситуации.

Возможно каскадирование котлов как с ступенчатыми газовыми горелками, так и с модулирующими. Последние, в отличие от первых, позволяют плавно изменять мощность нагрева. Следует добавить, что если у котлов более двух ступеней регулирования подачи газа, то третья и другие ступени снижают их производительность.Поэтому лучше использовать агрегаты с модулирующей горелкой.

При каскадном подключении основная нагрузка приходится на один из двух или трех котлов. Дополнительные два или три устройства включаются только при необходимости.

Характеристики этого соединения следующие:

  1. Трубопроводы и контроллеры спроектированы таким образом, чтобы можно было контролировать циркуляцию охлаждающей жидкости в каждом блоке. Это позволяет перекрыть поток воды в выключенных котлах и избежать потерь тепла через их теплообменники или кожухи.
  2. Подключение водопроводов всех котлов к одной трубе, а обратной магистрали теплоносителя ко второй. Фактически котлы подключены к электросети параллельно. Благодаря такому подходу охлаждающая жидкость на входе в каждый агрегат имеет одинаковую температуру. Это также предотвращает перемещение нагретой жидкости между отключенными контурами.

Преимуществом параллельного подключения является предварительный нагрев теплообменника перед запуском горелки. Однако это преимущество возникает при использовании горелок, которые воспламеняют газ с задержкой после включения насоса.Такой нагрев сводит к минимуму падение температуры в котле и предотвращает образование конденсата на стенках теплообменника. Это касается ситуации, когда один или два котла были отключены на длительное время и успели остыть. Если они недавно отключились, то движение теплоносителя перед включением горелки позволяет ей поглотить остаточное тепло, оставшееся в топке.

Трубопровод котла с каскадным подключением

Схема его следующая:

  1. 2-3 пары труб от 2-3 котлов.
  2. Циркуляционные насосы, обратная и запорная арматура. Они располагаются на тех трубах, которые предназначены для возврата теплоносителя в котел. Насосы нельзя использовать, если они предусмотрены в конструкции агрегата.
  3. Запорная арматура на трубопроводах горячего водоснабжения.
  4. 2 толстые трубы. Один предназначен для подачи теплоносителя в сеть, другой – для возврата. Они подключаются к соответствующим трубам, отходящим от котельных.
  5. Группа безопасности на линии подачи охлаждающей жидкости.Он состоит из термометра, гильзы контрольного термометра, термостата с ручной разблокировкой, манометра, реле давления с ручной разблокировкой и запасной пробки.
  6. Гидравлический разделитель низкого давления. Благодаря ему насосы могут создавать правильную циркуляцию теплоносителя через теплообменники своих котлов, независимо от того, какой расход в отопительной системе.
  7. Контуры тепловых сетей с запорной арматурой и насосом на каждом из них.
  8. Многоступенчатый каскадный контроллер.Его задача – замерить показатели теплоносителя на выходе из каскада (датчики температуры часто располагаются в зоне группы безопасности). На основании полученной информации контроллер определяет, нужно ли включать / выключать и как должны работать котлы, объединенные в одну каскадную схему.

Без подключения такого контроллера к трубопроводу работа котлов в каскаде невозможна, так как они должны работать как единое целое.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются отопительные котлы и отопительные контуры. Каждый контур и каждый котел представляют собой вторичное кольцо.

Еще одной особенностью данной схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в кольце, в котором он установлен. Также узел оказывает определенное влияние на давление в первичном кольце. Так, при его включении из водопровода выходит вода, попадая в первичный круг и меняя в нем гидравлическое сопротивление. В результате на пути движения теплоносителя появляется своеобразная преграда.

Так как в круг сначала подключается обратный патрубок, а за ним подающий патрубок, теплоноситель, получив значительное сопротивление от подающего патрубка, начинает перетекать в обратный патрубок.При отключении насоса гидравлическое сопротивление в первичном кольце становится очень маленьким, и теплоноситель не может течь в теплообменник котла. Трубопровод продолжает работать так, как будто агрегат вообще не выключили.

По этой причине нет необходимости использовать одну комплексную автоматику для отключения котла. Единственное, что потребуется, – это установить обратный клапан между помпой и возвратной трубой. Аналогичная ситуация и с отопительными контурами. Только питающая и обратная линии подключаются к первичной цепи в обратном порядке: сначала первая, потом вторая.

В такую ​​схему желательно включать не более 4-х котлов. Использование дополнительных устройств нецелесообразно.

Универсальный комбинированный контур

Эта система имеет следующие трубопроводы:

  1. Два общих коллектора или гидроколлектора. Первый подключается к питающим линиям котла. Вторая линия – обратная линия. На всех линиях есть запорная арматура. Циркуляционные насосы расположены на обратных трубах теплоносителя.
  2. Мембранный бак подсоединен к большому обратному коллектору.
  3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На патрубке, соединяющем котел с подающим коллектором, находится циркуляционный насос и запорная арматура. Также есть вентиль на трубе, соединяющей котел с обратным коллектором.
  4. Группа безопасности установлена ​​на коллекторе подачи охлаждающей жидкости.
  5. Труба подпитки подключается к коллектору на линии горячего водоснабжения. Чтобы избежать утечки горячего теплоносителя по этой трубе, на ней ставится обратный клапан.
  6. Определенное количество малых гидроколлекторов (их может быть два, три и более). Каждый из них связан с вышеупомянутыми общими коллекторами. Эти резервуары и большие резервуары образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
  7. Отопительные контуры отходят от малых гидроколлекторов. В каждом контуре есть миниатюрный смеситель и циркуляционный насос.
(6 голосов, оценка: 4,33 из 5) Загрузка …

получи-тепло.ru

Как правильно подключить параллельно два котла в одной системе

Модернизация системы отопления в частном доме может потребовать установки сразу двух котлов, объединив их в общую сеть. Какую последовательность нужно соблюдать в этом случае? Как соединить два котла в одну систему, что необходимо учитывать, если есть необходимость разделить газовый котел с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.
Как соединить два котла вместе?
Хочу сразу уточнить, что простое соединение двух котлов на разных видах топлива в одну систему – одно из возможных решений проблемы недостаточной мощности установленного оборудования. Также возможно объединить более двух моделей в одну сеть. Для каких целей может потребоваться объединение двух котлов в одну систему? Для этого есть несколько веских причин.
  1. Недостаток мощности. Неправильный расчет оборудования или дополнительно встроенная жилая площадь может привести к тому, что мощности котла может просто не хватить для поддержания нормальной температуры теплоносителя.
  2. Расширенный функционал. Возможно, потребуется соединить два котла в одну систему, например, для увеличения срока службы батареи оборудования.Например, если основным источником тепла является твердотопливный котел, то для его работы необходимо постоянно добавлять дрова, что не всегда удобно, а тем более практично. Установив после него электрический котел или газовую колонку, решить эту ситуацию можно следующим образом. Как только дрова или уголь сгорели и теплоноситель начал остывать, в процессе включается дополнительное отопительное оборудование и продолжает обогревать помещение, пока хозяин утром не подбросит новую партию дров.

Как видите, подключение двух отопительных котлов, использующих разные виды топлива, практично, кроме того, это может быть связано с острой необходимостью, связанной с недостаточной работоспособностью оборудования.

Как подключить два газовых котла параллельно
Есть две схемы подключения газового и любого другого водогрейного оборудования. К одной отопительной системе можно подключить два котла:
  • Последовательно – в этом случае будут устанавливаться один агрегат за другим.В этом случае нагрузка будет распределяться неравномерно, так как основной котел будет постоянно работать на полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В этом случае отапливаемая площадь будет условно разделена на две части. Отопление будет осуществляться сразу двумя установленными котлами. Параллельное соединение двух газовых котлов обычно применяется в коттеджных домах и домах с большой отапливаемой площадью.

При параллельном подключении обязательно установить контроллер, а также разработать схему каскадного управления. Только грамотный специалист сможет ответить на вопрос, как подключить два газовых котла в каждом конкретном случае.

Как соединить два котла – газовый и твердотопливный?
Объединение газовых и твердотопливных котлов в одну систему – более простая задача, для которой необходимо учитывать основные особенности, отличающие работу этих двух типов оборудования. Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В этом случае котлы ТТ будут играть роль основного источника теплоснабжения.Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного агрегата станет по каким-то причинам невозможной. Также обычно на газовый котел возлагается задача по нагреву воды, если, конечно, такая функция предусмотрена. При проектировании такой системы необходимо учитывать эти особенности. Также необходимо будет согласовать выбранную схему в газовой сфере и получить там все необходимые разрешения, включая технические условия и проект подключения.
Как совместить газовый и масляный котлы
В целях безопасности для такого подключения необходимо создать условия, при которых возможна безопасная работа сразу двух типов оборудования. Для этого необходимо сделать следующее:
  • Осуществить монтаж общей системы контроля за работой водонагревательного оборудования. Совместное использование жидкотопливного и газового котла подразумевает установку общей автоматики. Он, в свою очередь, подключен к датчикам контроля, которые подают сигнал на включение в случае прерывания работы основного источника тепла.
  • Установить регулирующие клапаны. Также могут использоваться запорные клапаны, работающие в автоматическом режиме.
Подключение осуществляется последовательным или параллельным способом, в зависимости от потребностей заказчика. План и принципиальная схема составляются в конструкторском бюро, после чего согласовываются с газовой службой.
Преимущества установки нескольких котлов в одной сети
Подключите два котла одновременно: напольные и настенные котлы могут понадобиться, если площадь помещения резко увеличилась в результате строительных работ. Даже если оборудование изначально было приобретено с запасом мощности, его может не хватить для обогрева дополнительных помещений с большей площадью. В этом случае устанавливается дополнительный котел, подключаемый к общей системе отопления. Преимущество данного решения:
  1. Возможность одновременно контролировать работу всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что в одной сети можно одновременно установить два и более котла.С каждым дополнительным элементом общая производительность и эффективность значительно падают. Поэтому целесообразность одновременной установки четырех и более единиц водонагревательного оборудования полностью отсутствует.

avtonomnoeteplo.ru

Как устроены два котла в системе отопления?

Создание отопительного контура, в котором два котла в системе отопления работают либо по одному, либо вместе, связано с желанием обеспечить резервирование или снизить затраты на отопление. Совместная работа котлов в единой системе имеет ряд особенностей подключения, которые следует учитывать.

Возможные варианты – два котла в одной системе отопления:

  • газ и электричество;
  • твердое топливо и электричество;
  • твердое топливо и газ.

Совместная работа газовых и электрических котлов

Объединение газового котла с электрокотлом в один контур, в результате чего создается система отопления с двумя котлами, реализуется достаточно просто.Возможно как последовательное, так и параллельное подключение. В этом случае предпочтительнее параллельное подключение, потому что можно оставить один котел работающим, а другой полностью остановлен, выключен или заменен. Такая система может быть полностью закрытой, а в качестве теплоносителя можно использовать этиленгликоль для систем отопления или обычную воду.

Совместная работа газового и твердотопливного котла

Это наиболее сложный вариант для технической реализации. В твердотопливном котле контролировать нагрев теплоносителя крайне сложно.Обычно такие котлы работают в открытых системах, а избыточное давление в контуре при перегреве компенсируется в расширительном баке. Поэтому напрямую подключить твердотопливный котел в замкнутый контур невозможно.

Для совместной работы газового и твердотопливного котла разработана многоконтурная система отопления, представляющая собой два независимых контура.

Контур газового котла работает на радиаторе и общем теплообменнике с твердотопливным котлом и открытым расширительным баком.Для помещения, в котором установлены оба котла, необходимо выполнить требования как для газовых, так и для твердотопливных котлов

Совместная работа твердотопливных и электрических котлов

Для такой системы отопления принцип работы зависит от типа электрического бойлера. Если он предназначен для открытых систем отопления, то его можно легко подключить к имеющейся разомкнутой цепи. Если электрокотел предназначен только для закрытых систем, то оптимальным вариантом будет совместная работа на общем теплообменнике.

Двухтопливные отопительные котлы

Для повышения надежности отопления и исключения перебоев в работе отопительной системы используются двухтопливные отопительные котлы, работающие на разных видах топлива. Комбинированные котлы изготавливаются только в напольном исполнении из-за довольно большого веса агрегата. Универсальный агрегат может иметь одну или две камеры сгорания и один теплообменник (котел).

Самая популярная схема – это использование газа и дров для нагрева теплоносителя.Следует учитывать, что твердотопливные котлы могут работать только в открытых системах отопления. Для реализации преимуществ закрытой системы в бак универсального котла иногда устанавливают дополнительный контур для системы отопления.

Комбинированные двухтопливные котлы бывают нескольких типов:

  1. газ + жидкое топливо;
  2. газ + твердое топливо;
  3. твердое топливо + электричество.

Твердотопливный котел и электричество

Один из популярных комбинированных котлов – твердотопливный котел с установленным электронагревателем. Этот блок позволяет стабилизировать температуру в помещении. Благодаря использованию ТЭНов такой комбинированный котел приобрел массу положительных качеств. Рассмотрим, как работает система отопления в таком сочетании.

При воспламенении топлива в котле и при подключении котла к электрической сети сразу начинают работать ТЭНы, которые нагревают воду. Как только загорается твердое топливо, охлаждающая жидкость быстро нагревается и достигает температуры термостата, который выключает электронагреватели.

Комбинированный котел работает только на твердом топливе. После того, как топливо сгорит, вода в отопительном контуре начинает остывать. Как только его температура достигнет порога термостата, он снова включит нагревательные элементы для нагрева воды. Этот циклический процесс поможет поддерживать постоянную температуру в помещении.

Для оптимизации контуров отопления были изобретены тепловые аккумуляторы в системах отопления, которые представляют собой большой объем емкости от 1,5 до 2. 0 м3. Во время работы котла большой объем воды нагревается из труб контура, проходящего через накопительный бак, а после прекращения работы котла нагретая вода медленно передает тепловую энергию в систему отопления.

Теплоаккумуляторы позволяют длительное время поддерживать комфортную температуру.

Чтобы избежать критических ситуаций зимой, снизить затраты на отопление и обеспечить его надежность, многие владельцы предпочитают либо установить систему с двумя котлами на разном топливе, либо установить универсальный двухтопливный котел.У этих вариантов обогрева есть определенные достоинства и недостатки, но они полностью обеспечивают свою основную задачу – стабильный и комфортный обогрев.

спецотопление.ру

Что такое соединение твердотопливного и газового котла в одну систему

Подключение твердотопливного и газового котла в единую систему решает вопрос с топливом для собственника. Однотопливный котел неудобен тем, что, если своевременно не пополнить запасы, можно остаться без отопления. Комбинированные котлы стоят дорого, и при серьезной поломке такого агрегата все предусмотренные в нем варианты отопления станут неосуществимыми.

Возможно, у вас уже есть твердотопливный котел, но вы хотите перейти на другой, более удобный в использовании. Или существующему котлу не хватает мощности, нужен другой. В любом из этих случаев вам потребуется подключить твердотопливный и газовый котел в одну систему.

Особенности подключения двух котлов

Объединение двух котлов в одну систему отопления создает трудности при их объединении: газовые агрегаты работают в замкнутой системе, твердотопливные – в открытой.Открытый трубопровод котла ТД позволяет нагревать воду до температуры более 100 градусов, при критически высоком значении давления (что такое трубопровод твердотопливного котла).

Для сброса давления такой котел оборудуют расширительным баком открытого типа, а с повышенными температурами справляются за счет спуска части горячего теплоносителя из этого бака в канализацию. При использовании открытого бака неизбежно проветривание системы; свободный кислород в теплоносителе приводит к коррозии металлических деталей.

Два котла в одной системе – как правильно их соединить?

Возможны два варианта:

  • последовательная схема подключения двух котлов к одной системе отопления: сочетание открытого (котел ТД) и закрытого (газовый) сектор системы с использованием теплового аккумулятора;
  • Установка твердотопливного котла параллельно с газовым котлом, с предохранительными устройствами.

Параллельная система отопления с двумя котлами, газовым и дровяным, оптимальна, например, для коттеджа с большой площадью: каждая единица отвечает за свою половину дома.

В этом случае требуются контроллер и возможность каскадного управления. При последовательной схеме подключения газовых и твердотопливных котлов в одну систему получается как бы два независимых контура, соединенных тепловым аккумулятором (что такое аккумулятор тепла для отопительных котлов).

Монтаж системы отопления в частном доме начинается с установки котла. Во многих дачных поселках нет газопровода. Инструкция, как правильно подключить твердотопливный котел, снимет эту проблему.

Предпосылки для правильного подключения твердотопливного котла к системе отопления

  1. Подбирается отдельное помещение для котельной. Площадь около 7м2. Идеально подойдет котельная в отдельном здании. Можно облегчить загрузку топлива в котельную. Достаточно установить снаружи так называемый желоб в районе приемного бункера, куда, например, будет выгружаться уголь. После выгрузки топлива в приемный бункер уголь самостоятельно сливается по откосу в котельную.
  2. Ставить котел отопления желательно ниже отметки 0 этажа. Такой вариант установки котла обеспечивает идеальную циркуляцию теплоносителя в системе отопления без использования циркуляционного насоса.
  3. Основание котла должно быть выполнено из бетонной подушки с ровным верхним слоем. Толщина бетонной стяжки 10 см. Площадь основания под котел должна быть на 20 см больше габаритов подключенного котла. Со стороны топки 40-50 см.
  4. Согласно СНиП и требованиям противопожарной безопасности, расстояние между котлом и стеной 50 см.Со стороны топочного отверстия топки до противоположной стены расстояние не менее 1,3 м.
  5. У установленного котла не должно быть зазоров между основанием и корпусом.
  6. Подсоединить котел к системе отопления необходимо стальной трубой длиной не менее 1 метра на входе и выходе трубопровода. Подключать котел к системе отопления медными и пластиковыми трубами неправильно.

Ниже представлена ​​схема правильного подключения твердотопливного котла.

Есть много способов подключения. Рассмотрим один из простых и надежных способов подключения.

Группа безопасности устанавливается от котла в прямой трубопровод. Тройник для байпаса устанавливается после группы безопасности. Далее подача подключается к разводке системы отопления. Отдав тепло в систему отопления, теплоноситель возвращается в котел по обратному патрубку. Во избежание основного недуга в работе твердотопливных котлов, конденсата, который негативно сказывается на целостности котла, устанавливается термостатический трехходовой клапан, подключаемый к обратной магистрали на байпасе, выставляемый на температуру 50-60 ° С. ° С.При нагревании охлаждающая жидкость циркулирует по небольшому контуру через трехходовой клапан. Температура 55 ° C предотвращает образование конденсата на внутренних стенках котла. Циркуляционный насос устанавливается после трехходового термостатического клапана. Как только температура обратки достигает 55 ° C, открывается трехходовой клапан, и нагретый теплоноситель устремляется в контур отопления к радиаторам.

Подключение твердотопливного котла в паре с газовым котлом, схемы и особенности

Схема подключения твердотопливного котла в паре с газовым котлом отличается от установки двух твердотопливных.Различаются и требования к котельной, где основным условием является воздухообмен:

  • Площадь котельной с газовым котлом по рекомендации пожарных и газовой службы рассчитывается следующим образом : Мощность 1 кВт – 0,2 м 3 при высоте потолков 2,5 м, но не менее 15 м 3.
  • Котельная с газовым котлом должна быть оборудована окном с форточкой размером 0,03 м 2 на 1 м 3 объема помещения.
  • Входная дверь котельной должна выходить только наружу. Ширина двери не менее 80см.

Газовые котлы доступны в двух вариантах исполнения. Напольные и настенные. Требования к установке напольного газового котла такие же, как и для твердотопливного котла. Длина трубы, соединяющей дымоход и котел, не более 25 см. Если котел коаксиальный, патрубок для отвода продуктов сгорания устанавливается под углом -3 °. Как вариант, газовый котел требует отдельной трубы из керамики или футерованной нержавеющей сталью с люком для отвода продуктов сгорания, а в нижней части трубы устанавливается тройник с клапаном для отвода конденсата.

Газовые и твердотопливные котлы подключаются параллельно к системе отопления несколькими способами. Схемы разные, знать их все необязательно, достаточно понимать особенности, которые необходимо учитывать при использовании такой комбинации котлов применительно к своему помещению:

  1. Используйте теплообменник эффективно. Он разделит открытый отопительный контур и закрытый. Подключите котел к одному из контуров, а второй котел подключите ко второму контуру.Твердотопливный котел, способный поднять температуру теплоносителя до 115 ° С, нагревает вторичный замкнутый контур, к которому подключен газовый котел. Газовый котел отрегулирован на температуру около 50-60 ° С. Основную нагрузку возьмет на себя твердотопливный котел. По мере сгорания топлива автоматически включается газовый котел, который нагревает вторичный контур теплообменника. Вторичный контур снабжен расширителем диафрагмы. Закрытый расширительный бак защищает радиаторы от избыточного давления.При такой схеме подключенного твердотопливного котла есть возможность установить открытый расширительный бак прямо в котельной под потолком.
  2. Использование гидравлического переключателя для параллельного включения котлов в основном применяется в домах с большой площадью. Принцип работы этой системы следующий. Твердотопливный отопительный котел сначала устанавливается с циркуляционным насосом, например 25/60, установленным на обратном трубопроводе. На трубе между котлом и насосом устанавливается электромагнитный клапан MD, регулирующий циркуляцию котла.Обязательная установка настроенного предохранительного клапана в подающую трубу. Запорная арматура в потоке не устанавливается. Газовый котел установлен вторым. Котел через тройник подключается к патрубку от твердотопливного котла через подающий патрубок и затем подключается к гидравлической стрелке. Запорная арматура на стрелке не установлена. На втором котле в подающей линии установлен предустановленный предохранительный клапан. Закрытый расширительный бак устанавливается от гидравлического переключателя на обратной линии до тройника.Затем через тройник на трубе его сначала подключают к газовому котлу с установкой циркуляционного насоса меньшей мощности, чем у первого котла. После насоса устанавливается клапан без сервопривода. Далее от тройника на обратном трубопроводе подключается твердотопливный котел. Использование коллектора за гидравлической стрелой позволяет смонтировать несколько отопительных контуров с насосными группами на каждом из них. Коллекторы позволяют настраивать каждый контур индивидуально в соответствии с нагрузками на отопительные приборы.
  3. Другой способ параллельного подключения котлов, когда первый – твердотопливный отопительный агрегат, второй – газовый, а между ними на подающем трубопроводе устанавливается обратный клапан, работающий в направлении от первого отопительного агрегата. Перед обратным клапаном устанавливается байпас, соединенный с трехходовым термостатическим вентилем, настроенным на температуру 55 ° С. Между термостатическим вентилем и котлом на обратном трубопроводе установлен циркуляционный насос большей мощности. чем в газовой.Газовый котел через тройник на подающей трубе соединяется с твердотопливным котлом и далее подающая труба идет к радиаторам. Обратный патрубок от радиаторов через тройник в первую очередь подключается к газовому котлу. После тройника на котле необходимо установить подпружиненный обратный клапан. При одновременной работе обоих котлов необходимо установить температурный режим на котлах. В газовом котле выставлена ​​температура 45 ° С. Твердотопливный котел настроен на температуру 75-80 ° С.Приоритет работы будет с твердым топливом. В процессе сжигания топлива и понижения температуры в первом котле газовый котел включится автоматически и будет поддерживать заданную температуру в доме.
  4. Использование буферной емкости. Теплоаккумулятор представляет собой большую стальную утепленную емкость, задача которой – отводить нагретый теплоноситель от котла. Максимальная нагрузка возникает при сжигании топлива в твердотопливном котле. Для эффективной работы системы отопления тепловой аккумулятор выполняет одну из основных задач.Но у этой схемы есть большие недостатки. На нагрев радиаторов до желаемой температуры уходит от 2 до 4 часов. Здесь газовый котел играет свою главную роль. Разберем схему установки. Твердотопливный котел завязывается традиционным способом. В подающей трубе перед байпасом устанавливается группа безопасности. Затем через тройник устанавливается байпас. Далее подводящая линия подключается к накопительному резервуару. Байпас подключается к обратной линии через трехходовой термостатический клапан, установленный на 55 ° C.Затем устанавливается циркуляционный насос, работающий в сторону котла, после чего к котлу подключается трубопровод. Создается рабочий контур, и теплоноситель в тепловом аккумуляторе начинает постепенно нагреваться. От накопительного бака подводящая магистраль идет к отопительным приборам. Он оборудован трехходовым клапаном, идущим на байпас. Циркуляционный насос установлен на другом выходе трехходового клапана, установленном на подающей трубе.

После помпы устанавливается обратный лепестковый клапан, работающий в сторону радиаторов.Далее через тройник подача от газового котла связана с подачей от гидроаккумулятора. После завершения этих работ прямой трубопровод подключают к разводке системы отопления. Возврат от системы отопления через тройник подключается к газовому котлу с обязательной установкой подпружиненного обратного клапана, работающего в сторону газового котла. Перед тройником вырезается закрытый расширительный бачок, защищающий систему отопления. После тройника, через который через обратку подключается газовый котел, обратный трубопровод идет к тепловому аккумулятору и соединяется с байпасом от подающего трубопровода также через тройник.После подключения к байпасной линии обратная линия подключается к накопительному резервуару. Такая схема позволяет быстро прогреть систему отопления. Дальнейшая работа системы рассчитана на приоритетность работы твердотопливного котла.

Отопление и вентиляция

От автора: привет дорогие друзья! Система отопления дома с двумя котлами – одна из самых распространенных ситуаций. Газовые и электрические котлы обеспечивают комфорт домочадцам и не требуют частого обслуживания, а твердотопливные котлы помогают снизить затраты и избавить семейный бюджет от лишних затрат.

Как правильно подключить два котла к одной отопительной системе, последовательно или параллельно, есть ли аналоги для подключения других типов котлов, и по какому принципу будет происходить работа? На все эти вопросы мы постараемся ответить в сегодняшней статье.

Как сделать отопление двумя котлами

Создание схемы на два отопительных котла связано с очевидным решением максимально использовать функциональность различных типов систем отопления для частного дома.На сегодняшний день предлагается несколько вариантов подключения:

  • и электрическое;
  • котел твердотопливный и электрический;
  • Котел твердотопливный и газовый.

Прежде чем приступить к выбору и установке новой системы отопления, рекомендуем ознакомиться с краткой характеристикой работы парных котлов.

Подключение электрических и газовых котлов

Одна из самых простых в эксплуатации систем отопления связана с совмещением газового котла с электрическим.Возможны два варианта подключения: параллельное и последовательное, но предпочтительным считается параллельное, так как один из котлов можно ремонтировать, заменять и отключать, и только один можно оставить работать в минимальном режиме.

Такое соединение можно полностью закрыть, а в качестве теплоносителя использовать обычную воду или этиленгликоль для систем отопления.

Подключение газовых и твердотопливных котлов

Наиболее технически сложный вариант, так как требует тщательной подготовки системы вентиляции и помещений под крупногабаритные и пожароопасные установки.Перед установкой отдельно прочтите правила установки газовых и твердотопливных котлов, выбрав оптимальный вариант. Кроме того, в твердотопливном котле сложно контролировать нагрев теплоносителя, и для компенсации перегрева требуется открытая система, при которой в расширительном баке снижается избыточное давление.

Важно: закрытая система при подключении газовых и твердотопливных котлов запрещена и считается серьезным нарушением пожарной безопасности.

Оптимальной производительности двух котлов можно добиться при использовании многоконтурной системы отопления, представляющей собой два независимых контура.

Подключение твердотопливных и электрических котлов

Перед подключением оцените технические характеристики выбранного и ознакомьтесь с инструкцией. Производители выпускают модели для открытых и закрытых систем отопления. В первом случае оптимальный вариант – сосредоточиться на работе двух котлов на общем теплообменнике; во втором – легко подключается к уже действующей разомкнутой цепи.

Двухтопливные отопительные котлы

Стремясь получить высокую производительность системы отопления, избежать перебоев в подаче электроэнергии и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы хорошо функционируют за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, в которой для нагрева теплоносителя используются газ и дрова, считается самой популярной и удобной, так как работает с открытой системой отопления.Если вы хотите установить замкнутую систему, то рекомендуется поставить дополнительный контур для системы отопления в баке универсального котла.

Производители отопительных котлов выпускают несколько видов двухтопливных комбинированных котлов:

  • газовые с жидким топливом;
  • газ твердое топливо;
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Одним из финансово оправданных и функционально удобных комбинированных котлов считается твердотопливный котел с электронагревателем, позволяющий контролировать и регулировать температуру в доме.Благодаря использованию ТЭНов такие котлы имеют ряд достоинств и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном виде твердого топлива. Вода в контуре начинает нагреваться при сгорании загруженного сырья. Как только сгорает топливо, срабатывает термостат и выключаются электронагреватели, вода начинает остывать. В результате понижения температуры автоматически включается ТЭН для нагрева воды.Процесс нагрева и охлаждения циклический, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы схем производители предлагают использовать тепловые аккумуляторы. Внешне они представляют собой емкость объемом от 1,5 до 2 кубометров. Принцип работы: трубы контура проходят через гидроаккумулятор и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию в систему отопления.Благодаря батареям температурный режим сохраняется стабильно долгое время.

Подводя итоги, можно отметить, что для удешевления отопления частного дома, для обеспечения бесперебойной и стабильной работы системы отопления установка двухтопливного котла – лучший и проверенный вариант.

Параллельное и последовательное подключение котлов

При планировании системы отопления из двух и трех котлов важно учитывать положение основных и соединительных элементов.И дело не только в удобстве эксплуатации и экономии места, но и в возможности ремонта придомовых участков, профилактических работ и получения технически безопасной эксплуатации системы отопления. Выбор параллельного или последовательного подключения, создание технических схем позволяют тщательно продумать все нюансы установки оборудования и дополнительных элементов, длину и количество труб, их укладку и места для прорезки стен.

Параллельное подключение

Параллельное подключение используется для подключения газовых и твердотопливных котлов объемом более 50 литров.Такой выбор оправдан, прежде всего, экономией теплоносителя и снижением нагрузки на систему.

Совет: Перед подсчетом сэкономленных средств необходимо учесть дороговизну таких систем и установку в сочетании с электрокотлом дополнительного оборудования контура: запорной арматуры, расширительный бачок – группа безопасности.

Обратите внимание, что система параллельного типа может работать в двух режимах: ручном и автоматическом, в отличие от последовательного.Для того, чтобы система работала только в ручном режиме, необходимо установить запорную арматуру / шаровые краны или байпасную врезную систему.

Для организации автоматической работы электрического с газовым или твердотопливным котлом потребуется установить сервопривод и дополнительный термостат, трехходовой зонный клапан, чтобы можно было переключать отопительный контур с одного котла на Другая. Такой вариант подключения уместен при соотношении общего вытеснения теплоносителя системы на 1 кВт мощности котла.

Последовательное подключение

Целесообразность последовательного подключения оправдана при использовании расширительного бака и группы безопасности, встроенной в газовый котел. В такой ситуации подключить систему отопления можно с наименьшими трудностями.

В целях экономии на комплектующих и увеличения функциональности при подключении электронного котла в паре с твердотопливным или газовым котлом необходимо учитывать объем водоизмещения бака. Подключение рекомендуется для объемов до 50 литров.

Электрокотел можно подключать до и после газового котла, в зависимости от удобства и физической возможности подключения системы. Рекомендуется делать врезку с учетом того, что циркуляционный насос будет располагаться на «обратке» как одного, так и второго котла. Если в газовом котле используется циркуляционный насос, то оптимальным вариантом будет установка сначала электрокотла, а затем газового.

Важно: использование группы безопасности и расширительного бака при подключении системы отопления газового и электрического котла является ключевым моментом при подключении к существующей цепи.

Подводя итоги, можно сказать, что каждая из схем имеет право на существование и доказала свою эффективность. И все же, что выбрать и как правильно организовать соединение котлов в пару: последовательно или параллельно? Ответ будет варьироваться в зависимости от ваших индивидуальных требований:

  • физические возможности помещения для установки двух котлов;
  • продуманная система вентиляции и канализации;
  • соотношение тепловых и энергетических параметров;
  • выбор вида топлива;
  • возможность управления и предотвращения работы системы отопления;
  • финансовая составляющая при покупке котлов и дополнительных элементов.

Требования к помещениям с твердотопливным котлом

Помещения с установленными котлами подчиняются ряду требований, установленных нормативными документами.

Требования к котельной:

  • Объем котельной зависит от мощности котла: для котла мощностью до 30 кВт требуется помещение площадью 7,5 м 2, мощностью 60 кВт – 13,5 м 2, мощностью до 200 кВт – 15 м 2;
  • котел мощностью более 30 кВт должен располагаться в центре подготовленного помещения для лучшей циркуляции воздуха и максимальной эффективности работы; №
  • Пол, стены, перегородки и потолки в котельной должны быть выполнены из негорючих и огнестойких материалов с применением гидроизоляционных покрытий; №
  • корпус котла устанавливается на фундамент или специальный постамент из негорючих материалов; №
  • для котлов мощностью менее 30 кВт возможно использование постамента из горючих материалов, но с использованием на нем стального листа;
  • основной запас топлива должен храниться в соседнем помещении;
  • суточный запас топлива можно хранить на расстоянии 1 метра и более от котла;
  • обеспечение вентиляции.

Требования к помещениям с газовыми котлами

Требования к газовым котельным сосредоточены на продуманной вентиляции и мощности котла. При мощности менее 30 кВт можно установить систему отопления в любом нежилом помещении, где оборудована система циркуляции воздуха. Если вы используете сжиженный газ, то котел можно разместить в подвальном или подвальном помещении.

Самое сложное – с котлами мощностью более 30 кВт, им требуется отдельное помещение с высотой потолка не менее 2.5 м и площадью 7,5 м 2. Для кухни с работающей газовой плитой требуется площадь 15 м 2.

Решив объединить два котла в единую систему отопления, вы однозначно выиграете. В результате затраченных усилий и финансовых составляющих можно сократить расходы, уберечь семейный бюджет от лишних затрат и обеспечить бесперебойную работу системы отопления. Надеемся, что мы прояснили вопрос подключения двух котлов и помогли принять правильное решение.До новых встреч на страницах нашего сайта!

Особенностью твердотопливных котлов является необходимость загрузки дров для поддержания тепла в отопительных приборах, это требует постоянного внимания жителей. Решением проблемы в такой ситуации можно назвать подключение теплового аккумулятора, установку в систему отопления дополнительного котла или одновременное использование двух котлов: твердотопливного и газового.

В этом случае тепло к батареям подводится, если дрова в топке уже закончились, но в баллоне есть газ.Как вариант, можно установить дровяно-газовый агрегат, не требующий особых затрат и усилий на монтажные работы. Но практическое применение показало, что объединение двух котлов в одну систему намного эффективнее и выгоднее. При одновременном подключении газового и твердотопливного котла система находится в постоянной работе даже при выходе из строя одного из устройств. Поломка газового и дровяного котла приводит к прекращению работы всей системы и в помещениях становится холодно.

В чем сложность соединения двух котлов

Основная сложность использования двух котлов в одной системе отопления – это необходимость оборудовать разные типы трубопроводов. Два газовых котла в одном доме можно устанавливать только при закрытой системе отопления. То есть подключение газового котла к системе отопления не вызовет проблем. А для твердотопливных агрегатов нужна открытая система. Дело в том, что второй вариант котла способен нагревать воду до очень высокой температуры, что приводит к повышению давления в системе.Даже при слабом сгорании угля теплоноситель продолжает нагреваться.

В такой ситуации требуется сброс давления в тепловой сети, для чего в контур врезается расширительный бак открытого типа. Если объем этого элемента системы недостаточен, в канализацию можно вывести отдельную трубу для слива излишков теплоносителя. Однако установка такого бака может стать причиной попадания воздуха в теплоноситель, что может повредить внутренние элементы газового котла, трубы и отопительные приборы.


Чтобы избежать всех перечисленных сложностей подключения двух котлов к одной системе отопления одновременно, можно использовать два варианта:

  • Используйте теплоаккумулятор – устройство, позволяющее совмещать закрытую и открытую систему отопления.
  • Организовать замкнутый отопительный контур для твердотопливного и пеллетного котла с использованием специальной группы безопасности. В этом случае агрегаты могут работать автономно и параллельно.

Устройство системы отопления с тепловым аккумулятором

Использование такого элемента в схеме с двумя котлами в одной системе отопления имеет несколько особенностей, в зависимости от установленных агрегатов:

  • Тепловой аккумулятор, газовый котел и отопительные приборы образуют единую замкнутую систему.
  • Твердотопливные котлы, работающие на дровах, пеллетах или угле, нагревают воду, тепловая энергия передается в тепловой аккумулятор. Он в свою очередь нагревает теплоноситель, циркулирующий в замкнутом отопительном контуре.


Для самостоятельного создания схемы отопления с двумя котлами необходимо приобрести:

  • Котел.
  • Тепловой аккумулятор.
  • Расширительный бак соответствующего объема.
  • Шланг для дополнительного слива охлаждающей жидкости.
  • Запорная арматура в количестве 13 шт.
  • Насос принудительной циркуляции охлаждающей жидкости в количестве 2 шт.
  • Трехходовой клапан.
  • Фильтр для воды.
  • Трубы стальные или полипропиленовые.


Для такой схемы характерна работа в нескольких режимах:

  • Передача тепловой энергии от твердотопливного котла с помощью теплового аккумулятора.
  • Отопление водяное с твердотопливным котлом без использования данного устройства.
  • Получение тепла от газового котла, подключенного к газовому баллону.
  • Подключение двух котлов одновременно.

Монтаж системы открытого типа с тепловым аккумулятором

Организация данного вида системы отопления осуществляется по следующей схеме:

  • Запорная арматура устанавливается на две арматуры твердотопливного котла.
  • Подсоединен расширительный бак. При этом его расположение должно быть на самом высоком уровне относительно других элементов отопительного контура.
  • Краны также устанавливаются на патрубки теплового аккумулятора.
  • Котел и теплоаккумулятор соединены двумя трубками.
  • В контур между тепловым аккумулятором и котлом врезаются две трубы, отступающие на небольшое расстояние от кранов. На этих трубах также установлена ​​запорная арматура. Дополнительные трубки позволят нагреть теплоноситель от твердотопливного котла без использования теплоаккумулятора.

  • Далее врезается перемычка для соединения подающего и обратного патрубков в зазоре между тепловым аккумулятором и котлом.Для крепления перемычки к питанию можно использовать сварку или фурнитуру; Перемычка крепится к обратному патрубку с помощью трехходового клапана. Охлаждающая жидкость циркулирует по образовавшемуся маленькому кругу, пока его температура не достигнет 60 градусов. При более интенсивном нагреве вода начинает двигаться по большому кругу, захватывая теплоаккумулятор.
  • Подсоедините водяной фильтр и циркуляционный насос. Оба устройства необходимо установить на обратном трубопроводе отопительного контура; оптимальное место – зазор между котлом и трехходовым вентилем.Здесь находится ответвление с помпой и фильтром. Следует помнить, что до и после этих элементов необходимо устанавливать краны. Достоинством П-образной розетки является возможность установки байпаса, по которому теплоноситель будет перемещаться при отсутствии электричества. Естественно, что газовая котельная в частном доме должна иметь достаточно места для размещения всего необходимого оборудования.

Закрытая система с тепловым аккумулятором

Закрытая система отопления не требует установки расширительного бака, поэтому процесс установки значительно упрощается.Чаще всего газовые котлы оснащаются расширительным баком и предохранительным клапаном.


Для правильной сборки такого отопительного контура необходимо соблюдать определенные инструкции:

  • К подводящему штуцеру газового котла подключаются кран и патрубок, идущий к отопительным приборам.
  • На этой трубе установлен насос для принудительной циркуляции теплоносителя. Он должен располагаться перед радиаторами.
  • Каждый радиатор подключен последовательно.
  • От них отводится труба, ведущая к отопительному котлу. В конце трубы, на небольшом расстоянии от агрегата, питаемого от газового баллона, устанавливается запорная арматура.
  • Трубопроводы, ведущие к тепловому аккумулятору, подсоединяются к подающему и обратному трубопроводу. Один из патрубков подключается перед насосом, второй патрубок подключается за отопительными приборами. Каждая трубка снабжена отводом, и сюда должны быть подсоединены трубки, которые предварительно были обрезаны перед теплоаккумулятором и после него.

Установка замкнутой системы с двумя котлами – газовым и твердотопливным

При устройстве такой системы отопления параллельно включаются твердотопливный и газовый котел в одном контуре с обязательной установкой группы безопасности. Открытый расширительный бак заменяется закрытым мембранным баком, который находится в специальном помещении.

Следующие объекты отмечены как часть группы безопасности:

  • Клапан для удаления скопившегося воздуха.
  • Предохранительный клапан, с помощью которого можно снизить давление в системе.
  • Манометр.


Вопрос, как подключить два котла, газовый и твердотельный, решается в следующем порядке:

  • Запорная арматура устанавливается на трубопроводах, идущих от теплообменников газового и твердотопливного котла в одной системе.
  • Группа безопасности находится на подводящем трубопроводе от твердотопливного агрегата. Более того, он может располагаться возле клапана.
  • Подводящие трубы обоих котлов соединены.Предварительно на линии, идущей от твердотопливного котла, нарезается перемычка, по которой будет организовано движение теплоносителя по небольшому кругу. Расстояние от котла до точки подключения может составлять до 2 метров. Рядом с перемычкой устанавливается лепестковый клапан. При отключении котла на дровах такая схема не допускает попадания теплоносителя в котел, несмотря на сильное давление, которое создает газовый котел.
  • Линия подачи подключается к отопительным приборам, которые находятся в разных помещениях и на разном расстоянии друг от друга.
  • Между котлами и отопительными приборами проложена обратная линия. В определенном месте он разделен на две трубы: одна направлена ​​к газовому котлу, другая – к твердотопливной установке. Перед устройством, работающим от газового баллона, установлен пружинный клапан. К другой трубе подключаются перемычка и трехходовой клапан.
  • Мембранный расширительный бачок и насос для принудительной циркуляции теплоносителя устанавливаются на участке перед разделением обратной магистрали.

Схема подключения двух котлов в одной системе вполне может быть использована при установке универсального котла комбинированного отопления.

Любая котельная – это сердце системы и. В этой статье я расскажу, как собрать котельную, чтобы в ней хотя бы была исправно функционирующая система отопления и водоснабжения. Используя эти алгоритмы, вы можете максимизировать эффект от системы.

Видео:

Я научу вас, как рассчитать и собрать такую ​​систему отопления.

Из этой статьи вы узнаете:

Тем, кто планирует подавать природный газ в котельную, необходимо ознакомиться с требованиями к котельным с газовыми котлами.

Любой проект отопления, в котором вы планируете отапливать дом, начинается с расчета теплопотерь дома. По расчету домов разработаны СНиПы, ГОСТы и различная литература по расчету тепловых потерь. Одним из СНиПов является СНиП II-3-79 «Строительная теплотехника».

Хочу немного рассказать о тепловых расчетах. Фактически, некоторые приборы не могут рассчитывать тепло, как некоторые могут подумать. Любые инженеры на этапе проектирования используют чистую или теоретическую науку, которая позволяет, используя только известные материалы, из которых сделан дом, рассчитать потерянное тепло.Многие инженеры используют специальные программы для ускорения, одной из которых я пользуюсь лично.

Программа называется: «Комплекс Валтек»

Эта программа абсолютно бесплатна и может быть загружена из Интернета. Чтобы найти эту программу, просто воспользуйтесь поиском в Яндексе и введите строку поиска: «Программный комплекс Valtec». Если вы не нашли эту программу в Интернете, то свяжитесь со мной, и я назову вам прямой адрес. Просто напишите в комментариях на этой странице, и я отвечу там.

Решение.

Для решения используется универсальная формула:

Вт – энергия, (Вт)

С – теплоемкость воды, С = 1163 Вт / (м 3 ° С)

Q – расход, (м3 3)

t1 – Температура холодной воды

t2 – Температура горячей воды

Просто введите наши значения, не забудьте учесть единицы измерения.

Ответ: На каждого человека необходимо 322 Вт / ч.

Такой фильтр фильтрует крупную крошку для устранения засоров в котле.Котел с таким фильтром прослужит намного дольше, чем без него.

Также устанавливается на обратной линии. Но они часто ставят его на линию раздачи.

Первая причина, по которой мы ставим обратный клапан на обратку системы отопления.

Обратный клапан служит для исключения обратного движения теплоносителя в случаях, когда два котла установлены параллельно. Но это не значит, что его не нужно устанавливать на обратной магистрали при установке одного котла.

По второй причине на подающей магистрали ставится обратный клапан, чтобы исключить обратное движение теплоносителя, чтобы исключить попадание мусора из отопительной системы по подающей магистрали.

Как подключить два котла

Максимальный уровень подключения двух котлов с клапанами

Преимущества работы двух котлов в паре

При выходе из строя одного котла система отопления продолжит работу.

Не нужно покупать один мощный котел, можно купить два слабых котла.

Два слабых котла, работая вместе, производят намного больше нагретого теплоносителя, так как некоторые мощные котлы имеют небольшой диаметр прохода. Из-за малого диаметра протока теплоносителя через котел, мягко говоря, недостаточно для большого дома. Хотя есть схемы, позволяющие увеличить расход. Об этом и поговорим ниже.

Недостатки двух работающих котлов на паре

Стоимость двух слабых котлов намного выше, чем одного мощного котла.

Запуск двух насосов не будет оправдан. Хотя два насоса могут работать довольно экономично, чем один установить на высокую скорость.

Что касается выбора диаметра трубы

Насколько мне известно, есть три способа определения:

Обывательский путь – это подбор диаметра путем определения скорости движения воды в трубопровод. То есть диаметр подбирается таким образом, чтобы скорость движения воды не превышала 1 метр в секунду для обогрева.А по водопроводу можно и другое. Короче где-то видели и копировали, диаметр повторяли. Также они находят всевозможные рекомендации от специалистов. Учитывается что-то среднее. Словом, мещанский метод – не самый экономичный и в нем допускаются самые злые ошибки и нарушения.

Проверено на практике – это метод, в котором уже известны схемы и разработаны специальные таблицы, в которых уже указаны все диаметры и указаны дополнительные параметры расхода и скорости движения воды.Этот метод обычно подходит для чайников, не разбирающихся в расчетах.

Научный способ – самый идеальный расчет

Этот метод универсален и позволяет определять диаметр для любой задачи.

Смотрел много обучающих видео, пытался найти расчеты для определения диаметров трубопровода. Но в инете толкового объяснения не нашел. Поэтому уже больше 1 года в инете лежит моя статья по определению диаметра трубопровода:

А кто-то вообще пользуется специальными программами, по расчетам гидравлики.Более того, я обнаружил даже неправильные и неквалифицированные расчеты гидравлики. Которые все еще занимаются серфингом в Интернете и многие продолжают использовать неразумный метод. В частности, неправильно учтена гидравлика систем отопления.

Для точного определения диаметра нужно понимать следующее:

А теперь внимание!

Насос проталкивает жидкость по трубе, а труба со всеми витками оказывает сопротивление движению.

Сила насоса и сила сопротивления измеряются только в одной единице измерения – это метры.(метры водяного столба).

Чтобы протолкнуть жидкость в трубу, насос должен выдерживать силу сопротивления.

Я разработал статью, в которой подробно описывается:

Любой насос имеет два параметра: напор и расход. Таким образом, все насосы имеют кривые давление-расход, на которых кривая показывает, как поток изменяется в зависимости от сопротивления движению жидкости в трубе.

Чтобы выбрать насос, необходимо знать сопротивление, создаваемое в трубе при определенной скорости потока.Во-первых, вам нужно знать, сколько жидкости нужно будет перекачать в единицу времени (расход). При заданном расходе найдите сопротивление в трубопроводе. Далее, характеристика насоса будет показывать, подходит вам такой насос или нет.

Для определения сопротивлений в трубопроводе были разработаны следующие статьи:

На этапе проектирования можно определить потребление всей системы; достаточно знать теплопотери конкретного здания.В данной статье описан алгоритм расчета расхода теплоносителя при определенных тепловых потерях:

Рассмотрим простую задачу

Есть один котел и двухтрубный тупик. См. Изображение.

Обратите внимание на тройники, они обозначены цифрами … При объяснении я буду обозначать это так: tee1, tee2, tee3 и т.д. Также обратите внимание, что цены и сопротивления указаны в каждой ветке.

Дано:

Найти:

Диаметр трубопроводов каждого ответвления
Выбрать напор и расход насоса.

Решение.

Находим общий расход отопительной системы.

Предположим, что температура подачи 60 градусов, а температура обратки 50 градусов.

то по формуле

1,163 – теплоемкость воды, Вт / (литр ° C)

Вт – мощность, Вт.

где T 3 = T 1 -T 2 – разница температур между подающий и обратный трубопроводы.

Разница температур устанавливается от 5 до 20 градусов.Чем меньше разница, тем больше расход и, соответственно, диаметр увеличивается для этого. Если разница температур больше, то скорость потока уменьшается и диаметр трубы может быть меньше. То есть, если выставить перепад температур равным 20 градусам, то расход будет меньше.

Найдите диаметр трубопровода.

Для наглядности необходимо привести схему к блочному виду

Так как сопротивление в тройниках очень мало, его не следует учитывать при расчете сопротивления в системе.Так как сопротивление длины трубы будет во много раз выше сопротивления в тройниках. Что ж, если вы педант и хотите рассчитать сопротивление в тройнике, то я рекомендую в случаях, когда поток идет больше на поворот на 90 градусов, тогда использовать угол. Если меньше, то на это можно закрыть глаза. Если движение теплоносителя идет по прямой, то сопротивление очень мало.

Сопротивление1 = опора 1 от тройника 2 до тройника 7
Сопротивление2 = опора радиатора 2 от тройника 3 до тройника 8
Сопротивление3 = опора 3 радиатора от тройника 3 до тройника 8
Сопротивление4 = опора 4 от тройника 4 до тройника 9
Сопротивление5 = стойка 5 радиатора от тройника 5 10
Сопротивление6 = опора радиатора 6 от тройника 5 к тройнику 10
Сопротивление7 = путь от тройника 1 к тройнику 2
Сопротивление8 = путь трубы от тройника 6 к тройнику 7
Сопротивление9 = путь трубы от тройника 1 к тройнику 4
Сопротивление 10 = путь от тройника 6 к тройнику 9
Сопротивление11 = путь трубы от тройника от тройника 2 до тройника 3
Сопротивление12 = путь трубы от тройника 8 к тройнику 7
Сопротивление13 = путь от тройника 4 к тройнику 5
Сопротивление14 = путь трубы от тройника 10 к тройнику 9
Сопротивление главной линии = от поддона 1 к поддону 6 вдоль линии котла

Для каждого сопротивления нужно выбрать диаметр.Каждая секция сопротивления имеет свой расход. Для каждого сопротивления необходимо установить заявленный расход в зависимости от тепловых потерь.

Определение стоимости каждого сопротивления.

Чтобы найти расход в сопротивлении1, вам нужно найти расход в радиаторе1.

Расчет выбора диаметра осуществляется циклически:

Дальнейшие расчеты для этой задачи изложены в другой статье:

Ответ: Оптимальный минимальный расход составляет 20 л / м.При расходе 20 л / м сопротивление отопительной системы составляет: 1м.

Разумеется, необходимо также учитывать сопротивление котла, которое можно принять примерно равным 0,5 м. В зависимости от диаметров прохода самого котла. В общем, если точнее, то расчет надо в самом котле по трубкам. Как это сделать, описано здесь:

Как подключить систему водяного отопления в очень большом доме

Существует универсальная схема систем водяного отопления, позволяющая сделать систему более совершенной, функциональной и очень эффективный.

Выше я уже объяснил, зачем нужны такие элементы:

Hydrostrel – это собственно гидросепаратор, подробное объяснение и расчет гидравлических стрелок объясняется здесь:

Но я немного повторюсь и объясните еще несколько деталей. Рассмотрим схему с разделителем с низкими потерями и коллектором вместе.

Скорость V1 и V2 не должна превышать 1 м / с. При увеличении скорости возникают неоправданные сопротивления на входе и выходе патрубков.

V3 не должен превышать скорость 0,5 м / с. При увеличении скорости возникает влияние сопротивления от одной цепи к другой.

F – Расстояние между форсунками не регламентируется и принимается минимально возможным для удобного соединения различных элементов (100-500мм)

R- Вертикальное расстояние также не регламентируется и принимается как минимум 100мм . Максимум до 3 метров. А вот расстояние (R) диаметров четырех форсунок (D2) будет более правильным.

Основное назначение гидравлической стрелки – получение независимого расхода, не влияющего на расход котла.

Основная цель сборщика – разделить один поток на множество потоков, чтобы потоки не влияли друг на друга. То есть, чтобы изменение одного из потоков сборщика не повлияло на другие потоки. То есть в коллекторе происходит очень медленное движение теплоносителя. Более низкая скорость в коллекторе оказывает меньшее влияние на поток, выходящий из коллектора.

Разбираем входной диаметр от котла D1

Один из расчетов диаметра это формула:

Надо стремиться к минимальной скорости движения теплоносителя. Чем быстрее движется охлаждающая жидкость, тем выше сопротивление движению. Чем больше сопротивление, тем медленнее движется охлаждающая жидкость и тем слабее нагревается система.

Задача.

Еще попробуем увеличить диаметр до 32мм.

Тогда расписание будет следующим.

Максимальный расход 29 л / м. Отличие от оригинала на 4 л / м.

Вам решать, стоит ли стрелять … Дальнейшее увеличение приведет к потере денег на большом диаметре.

Далее учту, что у каждого котла будет расход 29 л / м. расход от двух котлов будет равен 58 л / м. Теперь я хочу посчитать, какой диаметр выбрать для трубы, соединяющей два котла и входящей в гидравлическую стрелку.

Найдите диаметр после тройника

Дано:

При расходе 58 л / м сопротивление составило 0,85 м, в основном сопротивление составляет около 0,7 м. Чтобы снизить сопротивление фильтра поддона, достаточно увеличить его диаметр или резьбу на нем. Чем выше проницаемость фильтра-грязеуловителя, тем меньше в нем сопротивление.

Поэтому принимаем решение: не увеличивать диаметр, а увеличивать грязевой фильтр, с резьбой до 1.5 дюймов.

Благодаря этому мы значительно увеличим общее потребление тепла от котла до водяного пистолета.

Кроме того, за счет увеличения расхода через котел мы увеличиваем эффективность котлов.

Также, если мы хотим уменьшить сопротивление обратного клапана, то резьба на нем должна быть увеличена. Поэтому принимаем с резьбой 1,25 дюйма.

Шаровые краны следует выбирать таким образом, чтобы внутренний проход не сужался и не увеличивался, а в точности повторял сам проход.Выбирайте проход в сторону увеличения диаметра.

Подробнее о гидрострелках:

По условию задачи:

Расход теплого пола: 3439 л / час при температурном напоре 10 градусов.

400м 2 х 100Вт / м 2 = 40000 Вт

Что касается радиаторного отопления, то принцип работы различных схем. Я пока не готовил статьи на эту тему, так как большинство людей умеют это делать, по крайней мере, приблизительно.Но есть планы затронуть эту тему и прописать строгие законы и расчеты для разработки схем в космосе.

По теплым водяным полам

На схеме видно, что теплые водяные полы подключены сквозным способом. Цепь образуется через трехходовой клапан.

Смесительный блок – это специальная конвейерная цепочка, которая смешивает два разных потока. В этом случае происходит смешение двух потоков: нагретого теплоносителя из коллектора и охлажденного, возвращаемого с теплых полов.Такое перемешивание, во-первых, дает более низкую температуру, а во-вторых, увеличивает расход теплым полам. Дополнительная скорость потока ускоряет прохождение теплоносителя по трубам.

Я также подготовил специальный видеоролик о том, как работает трехходовой клапан с сервоприводом:

Самый идеальный способ избавиться от воздуха в автоматическом режиме – это элемент: Автоматический воздухоотводчик. Но для его эффективного использования его необходимо устанавливать на самом высоком подающем трубопроводе систем отопления. Кроме того, нужно создать зону пространства, в которой будет отделяться воздух.

См. Схему:

То есть выходящий из котла теплоноситель должен сначала устремиться вверх в систему разделения воздуха. Система разделения воздуха состоит из резервуара, в 6-10 раз превышающего диаметр входящего в него патрубка. Сам резервуар воздухоотделителя должен быть в самой высокой точке. Вверху емкость должна быть.

Впускная труба должна быть вверху, а выпускная труба – внизу.

Когда охлаждающая жидкость имеет низкое давление, в ней начинают выделяться газы.Кроме того, самый горячий хладагент имеет более интенсивное газовыделение.

То есть, нагнетая теплоноситель до самого верха, мы снижаем его давление, и таким образом воздух начинает более интенсивно выпускаться. Поскольку теплоноситель, поступающий непосредственно в бак воздухоотделителя, имеет самую высокую температуру и, соответственно, выделение газа будет интенсивным.

Следовательно, для идеального выпуска воздуха в систему отопления должны быть соблюдены два условия: высокая температура и низкое давление. А низкое давление находится на самом высоком уровне.

Например, можно попробовать установить насос после бака воздухоотделителя, тем самым снизив давление в баке.

И почему этот метод откачки воздуха не применяется повсеместно?

Этот способ вытяжки воздуха известен давно !!! Кроме того, он на порядок избавляет от хлопот с воздухоотводом.

Как подключить твердотопливный котел

Как известно, твердотопливные котлы подвержены риску перегрева из-за выхода из строя механизмов отсечки воздуха.Для безопасного использования твердотопливных котлов для систем отопления от высоких температур используются два основных элемента.

Здесь описано, как работает емкостный разделитель с малыми потерями:

Почему высокие температуры опасны для систем отопления?

Если у вас есть пластиковые трубы типа полипропиленовые, металлопластиковые, то прямое подключение таких труб к твердотопливному котлу вам противопоказано.

Твердотопливный котел соединяется только стальными и медными трубами, которые способны выдерживать температуру выше 100 градусов.

Трубы, выдерживающие высокие температуры, собираются с ограничением температуры.

Трехходовые клапаны в основном используются с сервоприводами и сервоприводами большого диаметра. с механическим перемещением клапаны имеют очень узкое проходное сечение, поэтому обратитесь к блок-схемам этих 3-ходовых клапанов.

Трехходовой клапан в контуре котла служит для предотвращения попадания низких температур. Такая трехходовая должна пропускать теплоноситель в котел не менее 50 градусов.

То есть если в системе отопления ниже 30 градусов, то начинает размыкать контур котла внутри самого котла.То есть уходящий из котла теплоноситель сразу попадает в котел в обратку. Если температура котла выше 50 градусов, холодный теплоноситель запускается от (из бака). Это необходимо для того, чтобы не вызвать сильную температурную перегрузку в контуре котла, так как большой температурный напор вызывает конденсацию на стенках теплообменника, а также снижает благоприятный отжиг дров. В таком режиме котел прослужит дольше. Также котел будет разжигаться быстрее и эффективнее, чем если бы в котел постоянно подавался ледяной теплоноситель.

Температура твердотопливного котла должна быть не менее 50 градусов. В противном случае необходимо снизить температуру трехходового клапана не на 50, а ниже градусов до 30.

При низкотемпературном нагреве 50 градусов необходимо учитывать понижение температуры трехходового клапана. -ходовые клапаны. Если на котле выставить 50 градусов, то на трехходовом вентиле котлового контура выставить 20-30 градусов, а на выходе – 50 градусов. Также примите во внимание, что чем выше температурный напор в котле, тем выше КПД котла.То есть в котел должен поступать более холодный теплоноситель. Кроме того, чем выше расход через котел, тем выше его КПД. Об этом свидетельствует теплотехник.

Расход через котел должен быть как можно большим для эффективного теплообмена (КПД выше).

Трехходовой клапан на выходе потребителя тепла необходим для стабилизации температуры потребителя и предотвращения проникновения высоких температур.

Hurst Boiler and Welding Company, Inc.

Паровые и водогрейные котлы, работающие на газе, масле, древесине, биомассе, угле, твердых отходах и твердом топливе

Hurst Boiler & Welding Company, Inc. с 1967 года занимается проектированием, проектированием и обслуживанием полной линейки паровых и водогрейных котлов, работающих на твердом топливе, твердых отходах, биомассе, газе, угле и мазуте, для тысяч довольных клиентов. Hurst также производит полную линейку периферийных устройств для котельных, таких как расширительные баки продувочного сепаратора и баки питательной воды под давлением.

Линия продукции Hurst включает котлы в корпусе: от 6 до 4500 л.с., давление до 900 фунтов на кв. Дюйм. Пожаротрубное, водяное и питательное оборудование для всех приложений отопления и технологических процессов, включая: школы, химчистки, больницы, университеты, военные и все коммерческие / промышленные предприятия. Hurst – это специализированный производитель спроектированных блочных котлов и котельных систем, систем котлов на биомассе, интегрированных систем управления котлами и аксессуаров на базе ПЛК. Модульные котлы с низкими выбросами NOx и конфигурации горелок доступны для всех моделей, начиная с 9.5 л.с., отвечающие всем государственным экологическим требованиям, в том числе SCAQMD.

Hurst с гордостью предлагает капитальный ремонт, а также сервисное и профилактическое обслуживание стальных котлов Hurst, сварку ASME, штампы «R» и «PP», ремонт огнеупоров и труб. Компания Hurst Boiler располагает большим запасом деталей котла, включая системы контроля загрязнения и теплообменники, элементы управления, детали горелок с наддувом, резервуары питательной воды, умягчители воды, системы подачи химикатов, огнеупоры и изоляцию.Мы предлагаем запасные части для всех основных коммерческих / промышленных котлов. Услуги включают внутренние и экспортные продажи, запчасти и обслуживание, и мы гордимся нашей обширной всемирной сетью дистрибьюторов / дилеров. Также доступны критически важные службы доставки.

Установка на месте и обучение продукту

Наши монтажные бригады возглавляют самые знающие люди в котельной промышленности, имеющие многолетний опыт работы на стройплощадках. В процессе установки мы обучаем ваш обслуживающий персонал правильному использованию, уходу и техническому обслуживанию вашего котла.

Круглосуточная служба поддержки клиентов

Наш обслуживающий персонал состоит из профессионалов, обученных ответить на любой вопрос, который может у вас возникнуть относительно вашего котла, его правильной эксплуатации и технического обслуживания. Наши сотрудники доступны 24 часа в сутки, 7 дней в неделю по всему миру. Вопросы можно задать в Интернете или по телефону, когда вам будет удобно, до, во время или после продажи.

Ремонт и восстановление

Запасные части и удобство обслуживания – залог профилактического обслуживания и повышения эффективности работы вашего котла.У нас есть запасные части для наших котлов и других основных конкурентов. Мы отправляем товары из нашего центра запчастей в Кулидж, штат Джорджия, через Emory, DHL, FedEx и UPS для быстрой доставки критически важных запчастей на ваш объект. Мы также предоставляем услуги по ремонту и восстановлению нашим обученным персоналом на месте или за его пределами.

Электрокотлы параллельные. Как соединяют газовый и твердотопливный котел в один

В целях экономии часто используется для подключения двух котлов к одной системе отопления.Приобретая несколько тепловых приборов, следует заранее знать, как их соединить между собой.

Поскольку дровяной котел работает в открытой системе, его непросто совместить с газовым обогревателем, который имеет закрытую систему. При открытом трубопроводе вода нагревается до температуры от ста градусов и выше при максимально высоком давлении. Для защиты от перегрева жидкости устанавливается расширительный бачок.

Часть горячей воды отводится через открытые резервуары, что способствует снижению давления в системе.Но использование таких выпускных баков иногда становится причиной попадания частиц кислорода в теплоноситель.

Два котла можно соединить в одну систему двумя способами:

  • параллельное подключение газового и твердотопливного котла вместе с предохранительными устройствами;
  • Последовательное соединение
  • двух котлов разного типа с использованием теплового аккумулятора.

При параллельной системе отопления в больших зданиях каждый котел отапливает свою половину дома.Последовательная комбинация газового и дровяного агрегата образует два отдельных контура, которые объединены с тепловым аккумулятором.

Применение для аккумулирования тепла

Система отопления с двумя котлами имеет следующую структуру:

  • тепловой аккумулятор и газовый котел совмещены с отопительными приборами по замкнутому контуру;
  • потоки энергии от дровяной печи к тепловому аккумулятору передаются в замкнутую систему.

С помощью теплового аккумулятора можно осуществлять работу системы одновременно от двух котлов или только от газового и дровяного отопительного агрегата.

Параллельный замкнутый контур

Для объединения систем дровяного и газового котла используются следующие устройства:

  • предохранительный клапан;
  • мембранный бак;
  • Манометр
  • ;
  • воздушный клапан.

Прежде всего, запорная арматура монтируется на патрубках двух котлов. Рядом с дровяной установкой установлены предохранительный клапан, устройство для отвода воздуха и манометр.

На ответвлении от твердотопливного котла ставится выключатель для работы малого круга оборотов.Закрепите на расстоянии одного метра от дровяной печи. К перемычке добавлен обратный клапан, перекрывающий доступ воды к части контура откачиваемого твердотопливного агрегата.

Обратный сток подключен к радиаторам. Обратный поток теплоносителя разделен двумя трубами. Один подключен через трехходовой вентиль к перемычке. Перед разветвлением этих труб монтируется бак и насос.

В параллельной системе отопления можно использовать тепловой аккумулятор.Схема установки устройства с таким подключением заключается в подключении к нему обратного и подающего трубопроводов, подающего и обратного патрубков системы отопления. Для совместной или раздельной работы котлов на всех узлах системы устанавливаются краны, перекрывающие поток теплоносителя.


Возможно объединение двух нагревателей с ручным и автоматическим управлением.

Ручное подключение

Включение и выключение котлов осуществляется вручную двумя кранами на теплоносителе.Обвязка осуществляется с помощью запорной арматуры.

Расширительные баки устанавливаются в оба котла, которые используются одновременно. Специалисты рекомендуют не отключать котлы полностью от системы, а просто подключить их одновременно к расширительному бачку, перекрыв движение воды.

Автоматическое подключение

Установлен обратный клапан для автоматического регулирования двух котлов. Защищает отключение отопительного агрегата от вредных потоков. В остальном способ циркуляции теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе все основные линии не должны блокироваться. Насос работающего котла прогоняет теплоноситель через нерабочий агрегат. Вода течет по малому кругу от места подключения котлов к системе отопления через неработающий котел.

Чтобы не расходовать большую часть теплоносителя на неиспользуемый котел, устанавливаются обратные клапаны. Их работа должна быть направлена ​​навстречу друг другу, чтобы вода от двух отопительных приборов направлялась в систему отопления.Клапаны могут поставляться с обратным потоком. Также при автоматическом управлении требуется термостат для регулирования насоса.

Автоматическое и ручное управление применяется при совмещении отопительных приборов разных типов:

  • газ и твердое топливо;
  • электрические и дровяные;
  • газ и эл.

Также возможно подключение двух газовых или электрических котлов к одной отопительной системе. Установка более двух связанных нагревательных элементов снизит эффективность системы.Поэтому подключают не более трех котлов.

Преимущества двухконтурной установки

Основным положительным моментом установки двух котлов в одной системе отопления является постоянное поддержание тепла в помещении. Газовый котел удобен тем, что не требует постоянного обслуживания. Но в случае аварийного отключения или в целях экономии дровяной котел станет незаменимым дополнением к отоплению.

Система отопления с двумя котлами позволяет значительно повысить уровень комфорта.К преимуществам двойного термоустройства можно отнести:

  • выбор основного вида топлива;
  • возможность управления всей системой отопления;
  • увеличивает время работы оборудования.

Подключение двух котлов к одной отопительной системе – лучшее решение для отопления зданий любого размера. Такое решение позволит вам постоянно сохранять тепло в доме долгие годы.

Экология познания. Усадьба: Самая рациональная система отопления – та, в которой теплоноситель нагревается из-за работы двух или трех котлов.

Система отопления дома на базе двух котлов – довольно распространенное решение, позволяющее значительно сэкономить. Обычно один из котлов – основной – это газовый котел, простой в эксплуатации, но работающий на дорогостоящем топливе. Во-вторых, твердотопливный котел менее удобен, требует постоянного контроля и периодической подачи топлива, но он более экономичен (твердое топливо – уголь, дрова – намного дешевле газа).

При использовании двух котлов рационально объединить их в одну систему и при необходимости включить или выключить дополнительный котел.Но работа этих отопительных приборов имеет ряд отличий, которые необходимо учитывать при планировании схемы их подключения.

Регулирование избыточного давления в системе отопления

Работа твердотопливного котла связана с таким явлением, как значительное повышение давления в системе из-за повышения температуры, что трудно контролировать. Для защиты системы в таких случаях используется открытый расширительный бак, подключенный к атмосфере, что позволяет теплоносителю (воде) расширяться без повышения давления в трубопроводах.При температурах, превышающих норму, избыток нагретой воды просто стекает через отверстие в баке в канализацию.

Открытый расширительный бак – это главное отличие твердотопливного котла от газового. Последняя оснащена автоматикой, контролирующей температуру и давление в системе, предотвращая перегрев теплоносителя. Преимуществом такой замкнутой саморегулирующейся системы является еще и то, что в нее попадает минимум кислорода извне, что снижает риск коррозии металлических деталей.Но даже в такой системе есть некоторое избыточное давление, которое регулируется предохранительным клапаном и расширительным бачком, только они монтируются в самом корпусе котла, а не отдельно, как в твердотопливных котлах.

Как сделать отопление с двумя котлами

Итак, есть два котла, различающиеся рядом конструктивных особенностей. Как их объединить в одну систему? Самый эффективный вариант – разделить систему на два независимых контура с помощью теплообменника.Один из контуров – открытый, оборудован твердотопливным котлом; второй – газовый котел и радиаторы. Оба контура загружены на один теплообменник.

При проектировании такой системы необходимо учитывать положение всех основных и соединительных элементов, чтобы во время эксплуатации, технического обслуживания или ремонта их можно было легко найти, осмотреть и при необходимости заменить. Поэтому перед началом монтажа лучше нарисовать схему, нанести на нее оборудование, наметить прокладку труб, обозначить места установки дополнительных элементов.

Требования к помещениям с твердотопливным котлом

Нормативные документы выдвигают ряд требований к помещениям, в которых устанавливаются котлы, в зависимости от типа котлов. Твердотопливные котлы мощностью 30 кВт и более можно устанавливать только в специально оборудованных помещениях. Котельная должна располагаться в центре отапливаемых помещений, на одном уровне или в подвале, что позволит максимально эффективно использовать выделяемое тепло, а на поддержание циркуляции будет затрачено минимум энергии.Топливо нельзя хранить непосредственно в котельной, его обычно хранят в соседнем помещении. Исключение составляют случаи, когда используются котлы малой мощности до 30 кВт, тогда подача топлива может храниться в самой котельной в ящиках на расстоянии не менее 1 м от котла. Поскольку твердое топливо, в отличие от газа, приходится заготавливать самостоятельно, желательно это делать один раз за весь отопительный сезон, а для этого необходимо иметь достаточное пространство для хранения, что необходимо учитывать при выборе помещения.

Котел следует устанавливать не на полу, а на фундаменте или основании из негорючих материалов. Поверхность цоколя или фундамента должна быть строго горизонтальной и выходить за котел на 0,1 м по бокам и сзади и на 0,3 м спереди. Для котлов мощностью до 30 кВт перекрытие может быть выполнено из горючих материалов, например, дерева, но тогда вокруг них необходимо прикрепить стальной лист толщиной 0,7 мм, выходящий за пределы котлов на 0.6 м со всех сторон. Пол, фундамент или цоколь под котлы должны быть негорючими.

Стены, перегородки и потолки котельной должны иметь предел огнестойкости не менее 0,75 часа. При расположении котельной над жилым помещением ее пол, места прохождения труб через отверстия в полу, дверные пороги, а также стены на высоте 10 см необходимо защитить гидроизоляционным материалом. Обязательным условием выбора помещения под котельную является наличие достаточного естественного освещения (не менее 0.03 м2 на 1 м3). Высота котельной не должна быть менее 2,5 м. Площадь котельной должна обеспечивать доступ ко всем элементам системы с целью их осмотра или ремонта. Минимальное расстояние между котлом и стенами (перегородками) должно быть 1 м с лицевой стороны и 0,6 м от всех остальных. Минимальный объем котельной зависит от мощности используемого котла: для котла мощностью до 30 кВт – 7,5 м3, мощностью от 30 до 60 кВт – 13.5 м3, мощностью от 60 до 200 кВт – 15 м3.

Вентиляция котельной

Для нормальной работы котла в котельной должна быть система вентиляции не только вытяжная, но и приточная. В качестве приточного канала используется проем площадью 200 мм2 и более, а в качестве приточного – вентиляционный канал сечением 14х14 см, вход в который находится под потолком (для котлов мощностью до 30 кВт). как вытяжной канал. Площадь приточного отверстия вытяжки должна быть такой же, как и сечение вентиляционного канала.Само отверстие обычно закрывается решеткой. И приточный, и вытяжной каналы не должны иметь заслонок – они всегда должны быть открытыми и желательно чистыми. При использовании более мощных котлов (от 30 кВт и выше) вентиляционные отверстия должны иметь сечение не менее 20х20 см и не менее половины сечения дымохода.

Проем приточного канала лучше всего делать за котлом, высота его над уровнем пола не менее 1 м. Воздуховод такого же сечения может использоваться и как приточный.При использовании воздуховода допускается использование заслонки, регулирующей воздушный поток, но она не должна перекрывать воздуховод более чем на 80%.

Все вентиляционные каналы выполнены из негорючих материалов. Нельзя устанавливать систему принудительной вытяжной вентиляции, если дымоход имеет естественную тягу.

Канализация

Для слива лишней воды при перегреве котельную необходимо оборудовать канализацией, подключенной к канализации дома с помощью напольной лестницы.Если по каким-то причинам это сделать нельзя, в котельной оборудуют колодец с ручным насосом. При перегреве в нем будет скапливаться вода, и откачивать ее с помощью насоса. Для подачи воды в котел система оснащается заборным клапаном, перед которым обычно также монтируется обратный клапан. Котел подключается к системе холодного водоснабжения гибким шлангом.

Требования к помещениям с газовыми котлами

Теперь рассмотрим требования, которые предъявляются к помещениям с газовыми котлами.Газовые котлы, мощность которых не превышает 30 кВт, можно устанавливать на любом из этажей практически во всех помещениях, кроме тех, в которых постоянно находятся люди (спальни, гостиные, детские комнаты, а также гаражи и подъезды). если котлы оборудованы открытой камерой сгорания) … При использовании сжиженных газов ограничений больше, например, их нельзя устанавливать в подвалах или подвалах. Котлы мощностью более 30 кВт устанавливаются в отдельных помещениях с высотой потолка не менее 2-х.5 м. Объем помещения для газовых котлов мощностью до 30 кВт должен быть не менее 7,5 м3, если котел стоит на кухне, где также есть и газовая плита на 4 конфорки, минимальный объем такой кухня 15 м3.

Вентиляция помещения с газовым котлом

Для обеспечения подачи воздуха в помещение с газовым котлом используется приточное отверстие сечением не менее 200 см2, расположенное на высоте не более 30 см от пола. Воздух может поступать как с улицы, так и из соседних помещений.

В котельных, где установлены котлы, работающие на сжиженном газе, выпускной патрубок должен находиться внизу на уровне пола, а вытяжной канал должен иметь наклон наружу. Это связано с тем, что сжиженный газ тяжелее воздуха, и в случае его утечки он уйдет вниз. Воздухозаборник также должен находиться на уровне пола и иметь сечение 200 см2.

Строительные материалы и системы отопления

Пол под газовым котлом должен быть из негорючих материалов или покрыт стальным листом или другим негорючим материалом, выступая за котел на 0.5 мес. То же касается стен, если к ним крепится котел.

Газопроводы изготавливаются из стальных бесшовных или прямошовных электросварных труб. Также возможно использование медных труб с толщиной стенки не менее 1 мм внутри помещений.

В системе отопления обычно используются медные или пластиковые трубы для теплоносителей. При использовании пластиковых труб в местах с достаточно высокой температурой, например, возле котла, их участки следует заменить медными или стальными трубами.Медные трубы чувствительны к механическим повреждениям, поэтому при их использовании необходимо устанавливать фильтры, не пропускающие мелкие частицы в систему. Внутри медных труб их стенки покрыты защитным слоем оксида меди, твердые частицы могут его повредить.

При установке медных труб их края необходимо тщательно отшлифовать, чтобы не было острых краев, и завернуть внутрь. Неровные края могут вызвать турбулентность в системе, шум, скопление бактерий и повреждение покрытия трубы.Медные трубы необходимо правильно подбирать по диаметру – слишком тонкие трубы с большим напором воды могут быстро выйти из строя из-за повреждения защитного слоя сильным напором. Кроме того, тонкие трубы увеличивают нагрузку на насос и ухудшают работу горелки котла. И еще один нюанс по медным трубам. При использовании труб диаметром менее 28 мм нежелательно соединять их пайкой, так как высокая температура влияет на их структуру, значительно снижая прочность и устойчивость к кислороду.

Хорошим вариантом являются комбинированные котлы отопления дровяные газы или два котла, один из которых работает на твердом топливе, а другой – на газе.

Любой из этих двух вариантов дает возможность получать тепло в том случае, если в топке не осталось дров, а в баллоне еще есть газ. Лучше объединить два разных котла, потому что сеть будет работать постоянно, даже если одно из устройств выйдет из строя. Если газо-дровяной прибор выйдет из строя, система перестанет работать и в помещении будет холодно.

Трудности использования двух котлов в одной системе

Основная сложность заключается в том, что газовые котлы для частного дома должны работать в закрытой системе, а открытая система является наиболее безопасной для твердотопливных устройств. он востребован, потому что котел может нагреть воду до 110 ° С и более, подняв давление выше допустимых пределов.

Его можно уменьшить, уменьшив интенсивность горения. Но эффект будет виден, когда угли полностью сгорят.Даже при слабом горении они очень горячие и продолжают нагревать воду, повышая давление.

В такой ситуации необходимо сбросить давление. С этой задачей справляется расширительный бак открытого типа … Когда его объема не хватает, вода сбрасывается в канализацию по трубе, установленной между баком и канализацией. Такой бак пропускает воздух в теплоноситель. Это плохо для внутренних элементов газового котла, труб и т.д. Решение проблемы:

  1. Комбинация закрытой и открытой системы отопления с использованием теплового аккумулятора.
  2. Организация закрытой системы котла на дровах или пеллетах с применением специальной группы безопасности. В этом случае два блока подключаются параллельно и работают как попарно, так и по отдельности.

Читайте также: Достоинства котла Попова

Обвязка с тепловым аккумулятором

Идея использования теплового аккумулятора заключается в следующих нюансах:

  1. Газовый котел, получающий газ из баллона, и формы отопительных приборов одна закрытая система. Включает в себя аккумулятор тепла.
  2. Газогенераторные котлы на дровах, угле или пеллетах также подключаются к тепловому аккумулятору. Но нагретая ими вода отдает тепло аккумулятору тепла, а затем передается теплоносителю, который циркулирует по замкнутой системе.

Чтобы сделать такую ​​обвязку своими руками, необходимо иметь:

  1. Открытый расширительный бачок.
  2. Шланг, который будет располагаться между баком и канализацией.
  3. Клапаны запорные (13 шт).
  4. Циркуляционный насос (2 шт).
  5. Трехходовой клапан.
  6. Фильтр для очистки воды.
  7. Трубы стальные или полипропиленовые.

Схема может работать в четырех режимах:

  1. От дровяного котла с передачей градусов через теплоаккумулятор.
  2. От того же котла в обход теплового аккумулятора (газовый прибор будет отключен).
  3. От газового котла, который может получать газ из баллона.
  4. От обоих котлов.

Организация открытой системы с тепловым аккумулятором

  1. Установка своими руками на две арматуры дровяного котла запорной арматуры.
  2. Подключение расширительного бачка. Его нужно разместить так, чтобы он находился над всеми элементами отделки. Давление, под которым твердотопливный котел подает воду, часто превышает давление, под которым теплоноситель подается от газового котла, подключенного к баллону. Чтобы выровнять эти значения, нужно правильно отрегулировать открытый расширительный бачок.
  3. Монтаж кранов на трубы теплоаккумулятора.
  4. Соединение и котел с двумя трубами.
  5. Присоединение двух труб к трубам, расположенным между тепловым аккумулятором и котлом.Они врезаются возле кранов, которые находятся возле штуцеров аккумулятора, либо на небольшом расстоянии от вентилей. На этих трубках монтируются отсечные клапаны. Благодаря этим трубам можно будет использовать твердотопливный котел в обход теплового аккумулятора.
  6. Вставка перемычки. Он соединяет подающие и обратные трубы, расположенные между дровяным котлом для дома и тепловым аккумулятором. Эта перемычка прикрепляется к подающей линии с помощью сварки или с помощью фитингов, а к обратной линии с помощью трехходового клапана.Образуется небольшой круг, по которому будет циркулировать теплоноситель до тех пор, пока он не нагреется до 60 ° С. После этого вода будет перемещаться по большому кругу через аккумулятор тепла.
  7. Фильтр и подключение насоса. Их устанавливают на обратном трубопроводе в месте между трехходовым клапаном и патрубком теплообменника котла а. Для этого параллельно линии подключают П-образную трубку, в середине которой находится насос с фильтром. До и после этих элементов должны быть отводы.Такой раствор позволяет сделать, по которому теплоноситель будет двигаться при отсутствии электричества.

Читайте также: Котел твердотопливный чугунный

Закрытая система с накоплением тепла

Нет необходимости подключать устройство, подобное расширительному бачку, потому что газовый котел, подключенный к сети или баллону, уже содержит диафрагменный расширительный бак и также предохранительный клапан.

Чтобы сделать эту схему правильной, вам необходимо:

  1. Подключить кран и трубу к подводящему штуцеру газового прибора, который будет подходить к радиаторам отопления.
  2. Установите циркуляционный насос на эту трубу перед нагревательными приборами.
  3. Подключите отопительные приборы своими руками.
  4. Снимите с них патрубок, который пойдет к котлу. В его конце на небольшом расстоянии от газового агрегата, который питается от газового баллона, необходимо установить запорный вентиль.
  5. Подсоедините две трубы к подающей и обратной линиям , которые будут соответствовать y. Первый необходимо подключить перед циркуляционным насосом, второй – сразу после радиаторов.На обеих трубах установлена ​​запорная арматура. К этим трубам подсоединены две трубы, которые перед входом и после выхода из теплового аккумулятора были разрезаны в открытую систему.

Замкнутая система с двумя котлами

Такая схема предусматривает параллельное соединение двух котлов … Особое внимание уделяется группе безопасности. Вместо открытого расширительного бачка в специальном помещении устанавливают закрытый мембранный бак.

В группу безопасности входят:

  1. Клапан стравливания воздуха.
  2. Предохранительный клапан для понижения давления.
  3. Манометр.

Обвязка производится по следующей схеме:

  1. На выходах теплообменников обоих котлов установлена ​​запорная арматура.
  2. На подающей линии, от которой отходит, устанавливают группу безопасности своими руками. Расстояние между ним и клапаном может быть небольшим.
  3. Подсоединить подающие трубы обоих котлов. При этом перед подключением к линии, отходящей от твердотопливного котла для дома, врезается перемычка (для организации малого круга).Место врезки может располагаться на расстоянии 1-2 м от котла. Обратный лепестковый клапан размещается на небольшом расстоянии от перемычки. Если дровяной котел перестанет работать, теплоноситель под давлением, создаваемым газовым агрегатом, работающим от баллона, не сможет двигаться по подающей магистрали в сторону твердотопливного устройства.
  4. В подводящую линию подключаются радиаторы отопления, расположенные в разных помещениях и на разном расстоянии друг от друга.
  5. Обратный трубопровод смонтирован.Он должен располагаться между радиаторами и котлами. В одном месте он разделен на две трубы. Один из них подойдет для газового котла. На нем клапан с возвратной пружиной помещается перед агрегатом … Еще одна труба должна подходить к твердотопливному котлу. К нему подключается вышеупомянутая перемычка. Для подключения используется трехходовой клапан.
  6. Перед разветвлением обратной магистрали стоит установить мембранный бак и циркуляционный насос.

Установка твердотопливного котла – это первый шаг к эффективному и экономному поддержанию тепла в доме.Следующие шаги – регулярно выбрасывать древесину или другое твердое топливо. Также необходимо поддерживать температуру теплоносителя системы отопления в рабочих пределах в ночное время. И даже когда в дом посещают только в выходные дни, необходимо поддерживать минимальную температуру, чтобы избежать конденсации влаги на внутренних поверхностях комнаты.

Если наличие конденсата не критично, то при выезде после выходных нужно дождаться остановки котла и слить воду из системы отопления, чтобы система не замерзла.В случае слива воды все металлические элементы подвергаются коррозии на воздухе.

Нет необходимости сливать охлаждающую жидкость, если вместо воды используется антифриз. Однако при использовании антифриза из-за его высокой текучести предъявляются высокие требования к резьбовым уплотнениям и запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре является установка электрического котла вместе с твердотопливным. Минимальное количество дополнительного оборудования позволит электрокотлу автоматически взять на себя функции обогрева, а твердотопливному отключиться без риска закипания.Также использование электрокотла избавляет от необходимости проводить какие-либо манипуляции с системой отопления, выезжая на дачу до ближайших выходных. Для контроля аварийных ситуаций и дистанционного управления электрокотлом существует тот, который контролирует режим работы отопительного оборудования.

Виды электрокотлов

При выборе электрокотла для установки помимо твердотопливного достаточно вкратце ознакомиться с основами нагрева воды с помощью электрического тока, чтобы не попасться в сети маркетологов.Электрокотлы работают с КПД около 95%. Проверять достоверность заверений производителя о несравнимо высоком КПД их устройств на вашей отопительной системе не стоит – это может стоить лишних денег, да и окупиться они не скоро. Различают три основных типа котлов:

Нагрев в них осуществляется электронагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать и вода, и антифриз.Он неприхотлив в эксплуатации, но периодически требует замены ТЭНа из-за образования накипи, снижающей теплоотдачу.

В них теплоносителем выступает вода. Нагрев происходит за счет энергии, выделяющейся при прохождении электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электрического насоса в цепи. Обеспечивает плавный нагрев воды в системе. Со временем в результате электролитических реакций электроды растворяются и требуют замены.

Любой теплоноситель нагревается колебаниями индукционной катушки. Температура от нагревательного элемента равномерно распределяется по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Эффективное использование котла требует качественной автоматики управления.

Индукционные котлы по своей дороговизне уступают ТЭНам и электродам. Учитывая вспомогательную функцию электрокотла, вопрос об окупаемости вложений в передовые технологии отходит на второй план.Основными критериями выбора остаются: мощность, качество материалов, производительность устройства, качество сборки и оснащения.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов – параллельное. Подача обоих котлов в систему отопления осуществляется в одной точке, как и обратка. Такая схема исключает несогласованность работы насосов и теплопотери в теплообменнике ТТК при работающем ЭК.Алгоритм работы такой системы можно описать следующим образом:

  1. рабочий ТТК поддерживает комфортную температуру воздуха в помещении;
  2. топливо выгорело, охлаждающая жидкость остывает, и при достижении установленной минимальной температуры термостат выключает насос;
  3. Температура воздуха в помещении опускается ниже комфортной (задается пользователем) и включается ЭК.

Для правильной работы системы необходимо учитывать некоторые особенности подключения устройств и арматуры.Производительность насоса ТТК должна быть выше, чем у насоса ЭК, чтобы одновременная работа котлов не влияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подающей линии каждого котла должен быть установлен обратный клапан для предотвращения противотока.


Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче к обратному клапану. Выносной датчик температуры воздуха, контролирующий включение ЭК, необходимо разместить в одном из отапливаемых помещений.

Для управления ЭК также используются, которые позволяют с помощью мобильной связи установить температурный режим включения или выключения котла. Этот метод позволит вам запрограммировать включение котла только в ночное время, чтобы сэкономить электроэнергию и максимально использовать преимущества многозонной тарификации. Вы также можете установить необходимую температуру воздуха, например, за несколько часов до приезда на дачу.

При правильном выборе оборудования и фурнитуры для котельной мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойное теплоснабжение, создавая уют и комфорт в доме.А для владельцев загородных домов – дополнительное удобство в управлении системой отопления.


Модернизация системы отопления в частном доме может потребовать установки сразу двух котлов, подключив их в общую сеть. Какую последовательность нужно соблюдать в этом случае? Как соединить два котла в одну систему, что необходимо учитывать, если есть необходимость разделить газовый котел с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как соединить два котла вместе?

Хочу сразу уточнить, что простое соединение двух котлов на разных видах топлива в одну систему – одно из возможных решений проблемы недостаточной мощности установленного оборудования. Также возможно объединить более двух моделей в одну сеть.

Для каких целей может потребоваться соединение двух котлов в одну систему? Для этого есть несколько веских причин.

  1. Недостаток мощности.Неправильный расчет оборудования или дополнительно встроенная жилая площадь может привести к тому, что мощности котла может просто не хватить для поддержания нормальной температуры теплоносителя.
  2. Расширенный функционал. Возможно, потребуется соединить два котла в одну систему, например, для увеличения срока службы батареи оборудования. Например, если основным источником тепла является твердотопливный котел, то для его работы необходимо постоянно добавлять дрова, что не всегда удобно, а тем более практично.
    После установки после него электрокотла или газового обогревателя решить данную ситуацию можно следующим образом. Как только дрова или уголь сгорели и теплоноситель начал остывать, в процессе включается дополнительное отопительное оборудование и продолжает обогревать помещение, пока хозяин утром не подбросит новую партию дров.

Как видите, подключение двух отопительных котлов, использующих разные виды топлива, практично, кроме того, это может быть связано с острой необходимостью, связанной с недостаточной работоспособностью оборудования.

Как подключить два газовых котла параллельно

Есть две схемы подключения газового и любого другого водогрейного оборудования. К одной отопительной системе можно подключить два котла:
  • Последовательно – в этом случае будут устанавливаться один агрегат за другим. В этом случае нагрузка будет распределяться неравномерно, так как основной котел будет постоянно работать на полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В этом случае отапливаемая площадь будет условно разделена на две части.Отопление будет осуществляться сразу двумя установленными котлами. Параллельное соединение двух газовых котлов обычно применяется в коттеджных домах и домах с большой отапливаемой площадью.

Для параллельного подключения обязательно установить контроллер, а также разработать схему каскадного управления. Только грамотный специалист сможет ответить на вопрос, как подключить два газовых котла в каждом конкретном случае.

Как соединить два котла – газовый и твердотопливный?

Объединение газовых и твердотопливных котлов в одну систему – более простая задача, для которой необходимо учитывать основные особенности, отличающие работу этих двух типов оборудования.

Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В этом случае котлы ТТ будут играть роль основного источника теплоснабжения.

Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного блока станет по каким-либо причинам невозможной. Также обычно на газовый котел возлагается задача по нагреву воды, если, конечно, такая функция предусмотрена. При проектировании такой системы необходимо учитывать эти особенности.

Также необходимо будет согласовать выбранную схему в газовой отрасли и получить там все необходимые разрешения, включая технические условия и проект подключения.

Как совместить газовый и масляный котлы

В целях безопасности для такого подключения необходимо создать условия, при которых возможна безопасная работа сразу двух типов оборудования. Для этого необходимо сделать следующее:
  • Осуществить монтаж общей системы контроля за работой водонагревательного оборудования.Совместное использование жидкотопливного и газового котла подразумевает установку общей автоматики. Он, в свою очередь, подключен к датчикам контроля, которые подают сигнал на включение в случае прерывания работы основного источника тепла.
  • Установить регулирующие клапаны. Также могут использоваться запорные клапаны, работающие в автоматическом режиме.
Подключение осуществляется последовательным или параллельным способом, в зависимости от потребностей заказчика. План и принципиальная схема составляются в конструкторском бюро, после чего согласовываются с газовой службой.

Преимущества установки нескольких котлов в одной сети

Подключите два котла одновременно: напольные и настенные котлы могут понадобиться, если площадь помещения резко увеличилась в результате строительных работ. Даже если оборудование изначально было приобретено с запасом мощности, его может не хватить для обогрева дополнительных помещений с большей площадью. В этом случае устанавливается дополнительный котел, подключаемый к общей системе отопления. Преимущество данного решения:
  1. Возможность одновременно контролировать работу всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что в одной сети можно одновременно установить два и более котла. С каждым дополнительным элементом общая производительность и эффективность значительно падают. Поэтому целесообразность одновременной установки четырех и более единиц водонагревательного оборудования полностью отсутствует.

Твердотопливные котлы – отопление и охлаждение класса люкс

У вас есть бесплатные (или дешевые) дрова? Почему бы не использовать его для обогрева всего дома?

С твердотопливным котлом это возможно!

Твердотопливный котел работает как дровяной камин или печь, но вместо того, чтобы производить тепло в комнате, он нагревает воду, которая перекачивается в резервуар для горячей воды.Горячая вода в баке используется для обогрева радиаторов, как в дизельной или газовой системе.

Наиболее распространенными видами топлива являются древесина или уголь. Некоторые котлы предназначены для использования различных видов топлива, о чем вам сообщит производитель.

Требуемая установка более существенная, чем газовые или дизельные котлы. Помимо бойлера вам понадобится резервуар для хранения воды. 1000 л – 2000 л типично для бытовой установки.

Также понадобится дымоход для котла.Обычно они имеют большие размеры и обычно составляют 6-10 м в длину и 100-150 мм в диаметре для изолированного дымохода. Производитель должен сообщить вам, какой тип дымохода установить. Если вы назначаете цену на твердотопливный котел, убедитесь, что вы учитываете стоимость дымохода, так как это обойдется вам в несколько тысяч долларов.

Все растения должны находиться в гараже или специально отведенном помещении с бетонным полом, вне погодных условий. Котел должен быть доступен для чистки. Обычно имеется отверстие для очистки сзади, а также спереди, и дымоход, вероятно, также должен быть доступен для подметания.

Твердотопливный котел отличается от дизельного или газового котла тем, что он не может перекрыть подачу топлива – как только вы положите дрова или уголь в топку, он продолжает гореть. Вот почему нам нужен резервуар для хранения воды – чтобы поглощать лишнее тепло, когда котел горит, но нагрев не требуется.

Так что, если вы не против загружать, топить и чистить котел вручную, и если у вас есть доступ к большому количеству топлива, тогда твердотопливный котел может быть для вас.

Плюсов:

Дешевое или даже бесплатное топливо при наличии дров
Не сжигает ископаемое топливо

Минусы:

Дорогой в установке
Занимает много места
Загружается и топится вручную

Комбинированный масляный обогреватель с твердотопливной печью

У меня центральное отопление, работающее на жидком топливе. Могу ли я получить твердотопливную печь, которая будет нагревать радиаторы, чтобы мне не приходилось использовать столько масла? – Шон, Голуэй.

В связи со значительным повышением цен на нефть за последние несколько лет многие домовладельцы устанавливают печи модели котлов вместе со своими существующими котлами на жидком топливе, чтобы отапливать свои дома и, таким образом, значительно сокращать потребление масла. Печная модель бойлера в три-четыре раза более энергоэффективна, чем открытый огонь. Печь модели твердотопливного котла обеспечит полное решение центрального отопления за счет радиаторов отопления (обычно от 10 до 12 радиаторов), горячей воды, а также достаточного прямого лучистого тепла в комнату, в которой установлена ​​печь.Помимо снижения расхода масла, центральное отопление на твердом топливе позволяет домовладельцу еженедельно планировать расходы на топливо, что в нынешних экономических условиях является большим преимуществом.

Обычная практика установки включает «взаимосвязь» модели печи твердотопливного котла с существующей системой центрального отопления, работающей на жидком топливе. Типичная «взаимосвязанная» система будет включать следующие основные элементы: (1) – накопитель горячей воды с двумя змеевиками и (2) – контур «самотечного» нагрева для отвода тепла от печи к накопителю горячей воды.Я бы порекомендовал вам проконсультироваться с вашим установщиком отопления, чтобы определить, подходит ли ваш дом для установки твердотопливной печи.

После установки печь модели твердотопливного котла будет нагревать радиаторы и горячую воду, что устраняет необходимость в работающем масляном котле. Жидкотопливный котел обычно используется для обеспечения резервного тепла, когда печь работает.

Если у вас есть существующая «герметичная / закрытая» система отопления и / или потребность в тепле намного превышает количество тепла, получаемого от печи модели бойлера, я бы порекомендовал установить блок управления Stanley Eco Connect.Этот блок позволит подключать “герметичную” отопительную систему, работающую на жидком топливе (например, системный котел), к “открытой” системе на твердом топливе, в отличие от ранее описанной схемы “взаимосвязи”, когда оба блока должны находиться в открытой системе. Eco Connect автоматически включит масляный котел, если печь на твердом топливе не может удовлетворить зоны нагрева, поэтому оба агрегата при необходимости будут работать непрерывно вместе. Однако печь останется основным источником тепла, а масляный котел будет использоваться только в качестве резервного, тем самым снижая расход масла.Блок управления Eco Connect позволяет подключить к своей панели управления до четырех зон нагрева и зоны горячей воды.

Инструкции по установке твердотопливного двигателя Rayburn Heatranger 355SFW …

Установка Инструкции для Rayburn Heatranger 355SFW < strong> Solid Топливо и Закон о защите потребителей от 1987 г. Как ответственные производители, мы заботимся о том, чтобы наши изделия были спроектированы и изготовлены с учетом требуемых стандартов безопасности при правильной установке и использовании.ВАЖНОЕ ЗАМЕЧАНИЕ: ПРОЧИТАЙТЕ СООТВЕТСТВУЮЩУЮ ГАРАНТИЮ: Любые изменения, не одобренные Aga, могут аннулировать одобрение устройства, работу гарантии, а также могут повлиять на ваши законные права. Необходимо соблюдать все местные правила, включая те, которые относятся к национальным и европейским стандартам. Это устройство может содержать некоторые из указанных материалов. Пользователи / установщики несут ответственность за использование необходимой личной защитной одежды при обращении, где это применимо, с соответствующими частями, которые содержат любые из указанных материалов. перечисленные материалы, которые могут быть истолкованы как вредные для здоровья и безопасности, см. ниже для в разделе для .Огнеупорные кирпичи, Топливные кровати, Искусственное Топливо – при обращении с использованными одноразовыми перчатками. Огненный цемент – при обращении используйте одноразовые перчатки. Клеи и герметики – соблюдайте осторожность – если они все еще находятся в жидкости для m используйте маску для лица и одноразовые перчатки. Стеклянная пряжа, минеральная вата, изоляционные прокладки, керамическое волокно, керосиновое масло – могут причинить вред при вдыхании, могут вызывать раздражение кожи, глаз, носа и горла. При обращении избегайте вдыхания и контакта с кожей или глазами.Используйте одноразовые перчатки, маски для лица и средства защиты глаз. После работы вымойте руки и другие открытые детали. При утилизации продукта удалите пыль с помощью водяного спрея, убедитесь, что детали надежно обернуты. ВЫПОЛНЕНИЕ, при замене какой-либо детали на этом приборе используйте только запасные части, которые вы можете быть уверены в прочности. > для м в соответствии с требованиями безопасности и для требований. Не используйте восстановленные или копирующие детали, которые не были однозначно разрешены Aga.Этот прибор был протестирован на бездымном топливе производства Ancit и на дровах. Номинальная тепловая мощность указана в таблице ниже. Другие виды топлива могут дать несколько иной результат. Эти результаты были достигнуты с помощью следующих циклов дозаправки. MSF зимой и летом 3 часа. Дрова зимой 2 часа, летом 1 час. Общий вес прибора – 370 кг. Топливо Режим Всего (кВт) на площадь (кВт) на воду (кВт) MSF (Ancit) Зима 16.55.710.8 Лето 11. 13.27.9 ДроваЗима 16.46.310.1Лето 15.98.17.8DESN 510278 [email protected]/07 EINS 514408

Руководство по эксплуатации – котлы EZ

Водопроводная плита

2

9152

9152

EZ-Classic и EZ-Pro

(Подробная информация находится на страницах нашего веб-сайта)

Конструкция протестирована на соответствие UL 2523-2009 Гидравлические отопительные приборы, водонагреватели и бойлеры на твердом топливе, а также CAN / CSA B366 .1-2011 Стандарты на твердотопливные приборы центрального отопления.

EZ Boilers LLC

1445 170th Ave.

Hersey, Michigan 49639

Позвоните или отправьте текстовое сообщение: (231) 823-2499


ВВЕДЕНИЕ

. Разработанная и изготовленная в Херси, штат Мичиган, печь EZ Boilers LLC «Простая и сильная» предназначена для обеспечения теплом и горячей водой вашего дома или офиса. Самая прочная конструкция – круглая, а самая слабая – квадратная или прямоугольная.Это относится и к плитам. Для долговечности и прочности наша печь использует круглую, прочную конструкцию топки. Прямоугольные конструкции с множеством перекрывающихся сварных швов и фасетных углов могут быть проблематичными. Наша водная рубашка также имеет круглую форму и имеет толщину 3/16 дюйма. В вашей печи также используется технология сжигания с естественной тягой, чтобы получить всю энергию из традиционных источников топлива и обеспечить вам долгие годы безопасного и экономичного обогрева вашего здания и горячего водоснабжения.Благодаря отсутствию крупной электроники или вентиляторов снаружи наша плита проста и безопаснее. Большинство деталей, которые мы используем, есть в наличии, они легко доступны, чтобы упростить обслуживание. Чтобы убедиться, что у вас есть четкое представление о процедурах эксплуатации вашей печи, пожалуйста, найдите время, чтобы внимательно прочитать это руководство. Если у вас есть вопросы, позвоните нам по телефону (231) 823-2499. Мы будем рады ответить на любые ваши вопросы.

Еще раз спасибо,

EZ Boilers LLC Команда простых и сильных печей

Просто и прочно…., это наша плита.


БЕЗОПАСНОСТЬ

Не используйте это оборудование для каких-либо иных целей, кроме его предназначения.

Не устанавливать в доме, подвале или гараже. Эта печь предназначена для использования на открытом воздухе.

Осторожно…. Горячие поверхности…. Никогда не оставляйте детей без присмотра возле плиты.

Запрещается сжигать какие-либо материалы, кроме натуральной органики. Не сжигайте МУСОР, БЫТОВЫЕ ОТХОДЫ, СОЛОМУ, СЕНА И ДВОРНЫЕ ОТХОДЫ. Не используйте легковоспламеняющиеся жидкости или материалы для зажигания или усиления огня.Никогда не используйте какие-либо нефтепродукты, продукты на нефтяной основе, угольный стартер, жидкость для зажигалок, топливо для фонарей, керосин или любой другой легковоспламеняющийся ускоритель, чтобы разжечь огонь.

Разжигайте огонь с помощью бумаги, картона и небольших растопок, никогда не используйте какие-либо горючие жидкости. Очень важно, когда вы впервые топите печь, чтобы вода нагрелась до рабочей температуры (от 160 ° до 180 °), прежде чем вы действительно начнете нагревать свой дом или другое строение. Если вы начнете выводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход.Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

При открытии дверцы топки сделайте паузу между первой (основной) защелкой и предохранительной защелкой. Этот тип защелки называется дверной защелкой с защитой от обратного хода. Во время нормальной работы внутри топки могут скапливаться несгоревшие газы. Задержка на предохранительной защелке позволит этим газам воспламениться и сгореть. Несоблюдение этого правила может привести к серьезным ожогам.Всегда плотно закрывайте дверцу печи после того, как ухаживаете за огнем.

Никогда не оставляйте печь без присмотра, если дверца топки открыта или не заперта.

Не прикасайтесь к неизолированным частям передней части плиты. В этих местах температура может достигать 200 градусов. Несоблюдение этого правила может привести к серьезным ожогам.

Во избежание поражения электрическим током отключите питание перед выполнением технического обслуживания.

Всегда надевайте защитные перчатки и очки. Помните, что свисающая или свободная одежда может загореться.

Пепел следует помещать в металлический контейнер с плотно закрывающейся крышкой. Закрытый контейнер с золой следует поставить на негорючий пол или на землю. Все горючие материалы должны быть захоронены в почве или рассредоточены иным способом. Их следует оставить в закрытом контейнере до тех пор, пока все огарки полностью не остынут.

Использование уличной печи помогает исключить риск пожара в доме, возгорания дымохода, дыма в помещении или отравления угарным газом.

Печь EZ Boilers LLC Simple and Strong была протестирована на соответствие стандартам UL 2523-2009 на твердотопливные водонагревательные приборы, водонагреватели и бойлеры, а также CAN / CSA B366.1-2011 Твердотопливные приборы центрального отопления.


РАЗДЕЛ 1

УСТАНОВКА

ВНИМАНИЕ – НЕ ЗАЖИГАЙТЕ ДАННЫЙ УСТРОЙСТВО, пока ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ НЕ ПРОЧИТАЕТСЯ И ПОЛНОСТЬЮ УЧИТЫВАЕТСЯ. НИКОГДА НЕ ЗАЖИГАЙТЕ ОГОНЬ В ПЕЧИ (БЕЗ ВОДЫ), ПЕЧЬ ГОРЕТ.

ДАННОЕ УСТРОЙСТВО ДОЛЖНО БЫТЬ УСТАНОВЛЕНО КВАЛИФИЦИРОВАННЫМ МОНТАЖНИКОМ.

Перед установкой печи всегда проверяйте все применимые государственные и местные правила и проконсультируйтесь со своим страховым агентом.

Мы рекомендуем устанавливать плиту на расстоянии не менее 5 футов от любых легковоспламеняющихся конструкций и не менее 25 футов от резервуаров для хранения топлива, таких как резервуары с жидким пропаном. Однако еще лучше подальше. Подземные изолированные водопроводы PEX могут транспортировать нагретую воду на большие расстояния без ущерба для экономии. Безопасность должна быть главным приоритетом. Ваша плита должна быть расположена с учетом собственности вашего соседа. Этот тип печи не предназначен для размещения или эксплуатации в густонаселенных районах.

Советы по установке

Площадь печи. Когда вы начинаете устанавливать котел, следы пригодятся для размещения блоков под опорами или для заливки бетонной подушки. EZ-Pro: L = 60 дюймов W = 44 дюйма. EZ-Classic: L = 48 дюймов W = 44 дюйма

Эти размеры сняты с внешней стороны ножек, которые составляют примерно 3 дюйма в квадрате. Таким образом, EZ-Pro имеет размеры 57 на 41 дюйм по центру, а EZ-Classic – 45 на 41 дюйм по центру.

ВНИМАНИЕ: Вы поднимаете и перемещаете плиту на свой страх и риск.Не поднимайте плиту снизу с помощью вилочного погрузчика или подобного оборудования. Вы можете безопасно поднять плиту, сняв прочистку переключателя дымохода, пропустив цепь через дымоход в топку и прикрепив цепь к дверной коробке. Печь также можно поднять вилочным погрузчиком, вставив вилы через дверной проем в топку.


Электрооборудование

Мы рекомендуем, чтобы все необходимые электрические соединения, связанные с установкой печи, выполнял лицензированный профессиональный электрик.

Ваша плита работает от источника питания 115 В. Мы рекомендуем вам использовать подземный провод 14/2 115 вольт во время установки. Во избежание поражения электрическим током перед установкой отключите питание.

Ваша печь оборудована контроллером аквастата на 115 В. Насос (ы) также работают от 115 вольт.

Контроллер аквастата

Перед тем, как топить печь, убедитесь, что аквастат правильно запрограммирован. Хотя это делается на заводе, многие факторы могут привести к потере программирования, а программирование по умолчанию может привести к перегреву и возгоранию печи.См. Подробности в разделе «Настройка Аквастата».

Заземляющий стержень

Правильно установленная система заземления защитит людей от поражения электрическим током, поможет защитить дорогое электронное оборудование, предотвратить электролиз, ограничить напряжение нейтрали относительно земли и удовлетворить требования NEC.

Используйте только провод 4GA или больше с соответствующими зажимами заземления. Отшлифуйте краску в местах крепления провода к плите, чтобы обеспечить надежное электрическое соединение.

Выход GFCI или прерыватель GFCI

Установите выход GFCI или прерыватель GFCI на плиту.Это защитит пользователя и электронику, а также продлит срок службы печи. Установка обычного электрического переключателя между GFCI и источником питания, входящим в печь, позволит вам легко отключить питание печи для обслуживания. Использование кнопки сброса GFCI в качестве переключателя значительно сократит срок ее службы. Насос (ы) печи подключается к этой розетке. Более подробная информация на нашей странице советов по установке. Советы по установке

Термостат

Установите второй термостат (термостат сетевого напряжения 110 В), подключив его к существующей домашней печи.Это позволит распределять тепло от наружной печи по всему дому, без циклического включения горелки домашней печи .

Ваш существующий термостат печи должен быть установлен на несколько градусов ниже, чем термостат новой печи. Это позволит существующей печи включаться и обогревать ваш дом только в том случае, если огонь в уличной печи погаснет.

ВАЖНАЯ ИНФОРМАЦИЯ: Обратитесь к квалифицированному электрику для проверки, чтобы эти изменения не привели к перегрузке электродвигателя.Любая модификация существующей печи должна производиться в соответствии со спецификациями производителя и выполняться квалифицированным лицензированным лицом в соответствии с местными строительными нормами.


Сантехника

Установка сантехники

Мы рекомендуем вам обратиться к лицензированному профессиональному сантехнику для выполнения всех необходимых водопроводных работ между печью и существующей системой отопления или зданием (ями). Советы по установке есть в других разделах этого руководства и на нашем веб-сайте.Необходимую фурнитуру для установки печи можно приобрести в большинстве местных хозяйственных магазинов и центров ремонта дома. SupplyHouse, онлайн-продавец, также предлагает широкий выбор сантехнических деталей по разумным ценам. SupplyHouse

Начальное заполнение водой

Присоедините садовый хозяин к штуцеру шланга на трубе обратной линии. Закройте шаровой кран возвратной линии и заполните всю систему до тех пор, пока вода не потечет из вентиляционной трубы в верхней части печи. Откройте шаровой кран возвратной линии и дайте насосам поработать 24 часа, чтобы удалить воздух из системы и проверить герметичность трубопроводов.Проверьте и при необходимости долейте систему и залейте 1 единицу раствора для очистки нитрита натрия в вентиляционную трубу, расположенную в верхней части печи.

Если у вас есть две возвратные линии для вашей системы, добавьте Y-образный фитинг, чтобы соединить две возвратные линии с портом возврата. Это обеспечит более плавный поток воды, чем тройник.

Однако найти Y-образные фитинги в вашем местном хозяйственном магазине может быть сложно. Тройник подойдет, но его следует устанавливать в направлении, обеспечивающем наиболее плавный поток воды.Это относится к любому типу фитингов, с которыми вы работаете, – из латуни или PEX. Вы хотите, чтобы хотя бы одна из линий возврата воды имела прямой путь обратно к резервуару печи.

Тройник для установки двойной обратной линии.


Отверстия для воды в плите

Здесь показаны порты насоса печи. Порты имеют внутреннюю резьбу 1 дюйм NPT (национальная трубная резьба), а фитинги можно приобрести в местном магазине товаров для дома.


РАЗДЕЛ 2 – ЗНАКОМСТВО С ПЕЧЕЙ

Конструкция печи

Топка

Толщина нашей топки составляет 5/16 дюйма, что дает нам одну из самых доступных топок. Самая прочная структура – круглая, а самая слабая – квадратная или прямоугольная. Для долговечности и прочности в нашей топке используется котел круглой формы. У круглых конструкций меньше сварных швов; следовательно, меньше мест для возможного отказа.

Водяная рубашка

Наша водная рубашка имеет толщину 3/16 дюйма и имеет круглую форму, что придает ей максимальную прочность. Водяная рубашка окружает всю топку печи, чтобы обеспечить максимальную теплопередачу.

Смотровое стекло

Смотровое стекло – это простой механический способ отслеживать уровень воды в вашей плите. С первого взгляда вы поймете, что в вашей плите правильное количество воды. Если вы не видите воды в смотровом стекле, необходимо долить воду в плиту.Обычно уровень воды в манометре устанавливается чуть ниже средней точки.

Проверяйте уровень воды каждый раз, когда добавляете топливо в печь.

Вентиляционное отверстие котла

Вентиляционное отверстие котла – это отверстие, выходящее из самой верхней части водяной рубашки печи, которое используется для выпуска воздуха из печи, когда она заполнена. Он также используется для предотвращения образования вакуума при опорожнении печи. Печь не находится под давлением и выбрасывается в атмосферу через вентиляционное отверстие.Вентиляционное отверстие также является хорошим местом для добавления добавки к воде (нитрита натрия) для вашей печи. Не рекомендуется заполнять печь в первый раз через вентиляционную трубку, поскольку это может привести к задержке воздуха в насосной системе.

Ни в коем случае не создавайте давление в этом вентиляционном отверстии и не закрывайте его.

Дымоход

Дымоход 8 дюймов, сталь сортамент 40. Обычный 8-дюймовый кусок печной трубы впишется в дымоход вашей печи. Вы также можете использовать 8-дюймовую изолированную трубу.

Печи с дымоходами, установленными сбоку, будут содержать гораздо больше креозота, чем те, у которых дымоходы выходят наверх.Ответ прост. Несгоревшие газы при выходе в дымоход остывают, конденсируются и образуют креозот. Дымоходы снаружи работают намного холоднее, что приводит к чрезмерному накоплению креозота. В вашей печи дымоход «наверху» проходит через переключатель. Наша печь спроектирована таким образом, чтобы быть простой, безопасной и требующей меньшего обслуживания.

Проверяйте герметик вокруг дымохода и крыши печи каждый год. При необходимости заделайте заново. В вашем местном магазине товаров для дома будет продаваться высокотемпературный силиконовый клей / герметик RTV, выдерживающий температуру от 500 до 600 градусов.

Не забывайте накрывать дымоход ведром, когда печь не используется.

Дивертер

Если вы посмотрите на верхнюю часть топки, вы увидите металлический ящик. Этот ящик называется дивертером. Дивертер монтируется под дымоходом. Он предназначен для выталкивания дыма и тепла в заднюю часть печи, чтобы тепло печи не уходило прямо в дымоход. Заслонка в переключателе предназначена для очистки дымохода. Его можно снять или оттянуть, чтобы прочистить дымоход.

Также необходимо периодически чистить дивертер и дымоход.

Задняя дверца доступа

Задняя дверца доступа закрывает водопроводную и электрическую проводку для вашей печи. Он удерживается двумя болтами и выдвигается из нижней части рамы печи.

Чехол косметический; это не обязательно для работы печки.

Электрооборудование

Подключить электропитание к плите довольно просто, но, если вы не уверены или чувствуете дискомфорт при работе с электричеством, попросите кого-нибудь из квалифицированных специалистов поработать с ней.Более подробные инструкции см. Здесь: Советы по установке


Электроника

Контроллер Aquastat

Контроллер Aquastat для вашей печи разработан для многих систем отопления, охлаждения и высоких температур. Температура зонда отображается на ярком 3-значном дисплее. Вы можете запрограммировать уставку (SP), которая представляет собой температуру, при которой дверца заслонки будет открываться, и вы можете установить дифференциал (R0), который представляет собой разницу между температурами открытия и закрытия заслонки.Настройка аквастата описана в разделе «Настройка аквастата».


Контроллер Aquastat

Датчик температуры воды
В наших последних моделях есть Aquastat Honeywell и внешний датчик температуры. Датчик температуры удерживается на месте с помощью силикона. Если вас беспокоит, что манометр неправильно показывает температуру воды, когда вы его устанавливаете, на задней стороне манометра есть небольшой регулировочный винт, который можно использовать для его точной настройки.

РАЗДЕЛ 3 – ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЧИСТКА

Перед отопительным сезоном

ВНИМАНИЕ – НЕ ЗАЖИГАЙТЕ ОГОНЬ В ДАННОЙ ПЕЧИ, пока ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ НЕ ПРОЧИТАНЫ И ПОЛНОСТЬЮ УЧИТЫВАЮТСЯ.

Никогда не разжигайте огонь в печи без воды, печь загорится.

Убедитесь, что ваша печь наполнена водой (Смотровое стекло), включите насосы и проверьте на утечки. Помните, что насос смазывается водой.

Осмотрите тросовое уплотнение с внутренней стороны двери перед тем, как разжечь первый огонь, и через несколько дней после этого, ища любые признаки плохого уплотнения. Плохое уплотнение приведет к нерегулируемому горению огня, что может привести к повреждению из-за перегрева, а также к плохой экономии горения.Для нормальной работы печи дверца должна быть закрыта и опломбирована.

При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать свой дом или другое строение. Если вы начнете выводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

Конец отопительного сезона

Проверьте герметик вокруг дымохода и крыши вашей печи. Если необходимо, сделайте повторную герметизацию. В вашем местном магазине товаров для дома будет продаваться высокотемпературный силиконовый клей / герметик RTV, выдерживающий температуру от 500 до 600 градусов.

Поставьте ведро над дымоходом, когда печь не используется, чтобы не допустить попадания дождя в топку.

Проверьте тросовое уплотнение с внутренней стороны двери. При необходимости замените.

Снимите заднюю дверцу доступа и осмотрите насосы и фитинги на предмет утечек.

Очистите плиту снаружи. Часто на крыше будет креозот, а вокруг двери – пепел. Это хорошее время, чтобы позаботиться о своей плите.

Очистите внутреннюю часть топки и сбрызните ее керосином, смешанным с жидкостью для автоматических трансмиссий, PB Blaster или чем-нибудь, что предотвращает ржавчину и коррозию. Не позволяйте золе оставаться на одном месте в течение длительного времени. Перемещайте их в течение недели, соскребая прямо до металла. Не ленитесь по окончании отопительного сезона! ПОЛНОСТЬЮ УДАЛИТЕ СТАРУЮ ЗОЛЕНУ! Пепел реагирует с влагой в воздухе и становится кислым, в конечном итоге разъедая сталь.

Слейте воду и промойте водяную рубашку, затем снова наполните ее водой и устройством для обработки нитритом натрия. Затем полностью заполните печь водой до верха вентиляционной трубы. Это исключит вероятность попадания кислорода на верхнюю часть топки. Обязательно перепроверьте уровень воды перед тем, как снова включить печь в начале следующего отопительного сезона. Можно немного приподнять переднюю часть печи с помощью домкрата, чтобы полностью удалить осадок на дне резервуара.

Снимите водяной насос (и) для очистки при сливе воды из печи. Если допустить накопление минеральных отложений на рабочих колесах насоса, это отрицательно скажется на потоке воды, и насос может выйти из строя из-за перегрева.

Креозот

Креозот – это смолистое, неприятно пахнущее, едкое и чрезвычайно горючее вещество, которое, если не будут приняты меры предосторожности, покроет внутренности всего, с чем соприкасается. Он образуется, когда газы, выделяющиеся в процессе горения, объединяются и конденсируются на выходе из дымохода.

В межсезонье топку необходимо чистить и защищать от ржавчины. Соскоблите, почистите щеткой внутреннюю часть топки и сбрызните ее керосином, смешанным с жидкостью для автоматических трансмиссий, PB Blaster или чем-то, что предотвращает ржавчину и коррозию.

Контроль коррозии

Добавляйте 1 единицу нитрита натрия в водяную рубашку каждый год. Предотвращение коррозии

Установите анодный стержень. Они обычно используются в водонагревателях для уменьшения коррозии.Информация Они также работают для уличных котлов. На вашей плите Ezboilers анодный стержень может быть подсоединен через сливное отверстие, которое является самым нижним портом на задней стороне печи. Просто добавьте тройник к этому отверстию, установите анодный стержень прямо в водяную рубашку и установите сливной клапан на стороне тройника. Когда вы осушаете и промываете печь раз в год, снимите также анодный стержень и осмотрите его. Невозможно предсказать, как часто его нужно будет менять, поскольку качество воды сильно различается.Мы рекомендуем вам использовать стержень из магния , так как они хорошо работают в сочетании с нашей химической очисткой воды. Также помните, что материал, съеденный стержнем, будет падать на дно резервуара в виде осадка, и его необходимо удалить путем промывки, когда вы сливаете воду из печи весной.

Используйте только анодный стержень из магниевого сплава! Алюминиевые стержни вступают в реакцию с химическим веществом для очистки воды и сразу же ломаются, возможно, забивая насосы.

Вы можете приобрести стержни MAGNESIUM в хозяйственных магазинах и крупных магазинах товаров для дома, таких как Home Depot.Наши друзья из SupplyHouse.com также продают подходящие магниевые стержни.

Магниевый анодный стержень

Установите 6-дюймовый заземляющий стержень и заземлите раму печи. Это минимизирует коррозию от электролиза.

Притягивайте золу и уголь к передней части топки и доливайте топливо сверху и сзади этой кучи угля. Обратите особое внимание на левую и правую стороны кучи угля там, где они касаются топки. Перемещайте эти края каждый день, чтобы на стенках топки не образовывалась ровная линия коррозионного пепла.

Содержите топку в чистоте и смазке в межсезонье.

В межсезонье ставьте на дымоход ведро или крышку, чтобы не допустить дождя.

Осушайте и промывайте водяную рубашку каждый год (накопление осадка в нижней части водяной рубашки может вызвать коррозию, даже если вы используете нитритные химикаты).

Техническое обслуживание воды

Насосы

Вы должны запускать насосы не реже одного раза в месяц на 24 часа в межсезонье.Это включит насосы и обеспечит циркуляцию воды и химикатов по всей вашей водопроводной системе. Снимите их и тщательно очистите крыльчатки при сливе воды из печи, затем установите их на место и снова наполните печь пресной водой и обработкой нитритом.

Смотровое стекло

Если ваше смотровое стекло становится непрозрачным или трудно читаемым, оно подлежит ремонту. Просто снимите гайку сверху и снимите стеклянную трубку. Очистите трубку и снова соберите. Убедитесь, что резиновая шайба на нижней стороне гайки все еще на месте и в хорошем состоянии.Не затягивайте гайку слишком сильно.


РАЗДЕЛ 4 – ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Видео с инструкциями

Сжигание топлива

Очень важно, когда вы впервые топите печь, чтобы вода достигла рабочей температуры (от 160 ° до 180 °) прежде, чем вы начнете отапливать свой дом или другое строение. Если вы начнете выводить тепло из воды слишком рано, печь не сможет его нагнать, и креозот, вероятно, забьет дымоход.Не выключайте водяной насос (и), но не включайте комнатный термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.
Узнать, сколько топлива нужно сжигать в вашей печи, – это экспериментальный процесс, потому что у всех ситуация немного разная. Мы рекомендуем, чтобы в первый раз, когда вы включаете плиту, просто заправьте ее до верха топливом и посмотрите, как она будет работать в течение 12 часов. Затем каждый раз, когда вы заполняете печь, добавляйте меньше топлива, пока не достигнете точки, когда печь больше не поддерживает температуру в течение 12 часов.Отрегулируйте нагрузку в соответствии с изменениями наружной температуры. Во время сильных холодов может потребоваться более частое наполнение печи. Цель состоит в том, чтобы получить достаточно тепла от печи, не тратя зря дрова. В ноябре он не будет гореть так сильно, как в феврале, поэтому вам необходимо соответствующим образом отрегулировать нагрузку.

Каждый день, прежде чем загружать топливо в уличную печь, вы должны вытаскивать золу и горящую кучу угля к передней части топки. Сделайте из него кучу, а затем загрузите топливо в кучу угля и за ней.Огонь прожжет кучу и превратит ее в пепел. Не прижимайте угли к передней панели. Оставьте их на несколько дюймов или больше. Обязательно перемешайте золу там, где она касается стенок топки.

Еще одно преимущество ежедневного сгребания золы состоит в том, что это облегчит задачу, когда вам нужно будет очищать золу, каждые 4-6 недель или по мере необходимости. Зола уже будет впереди, а большая часть топки будет доступна для передачи тепла водяной рубашке.Благодаря этому уличная печь быстрее нагреется и будет сжигать меньше топлива. Если вы позволите топке наполовину заполниться золой, вы минимизируете площадь теплопередачи и вам будет сложно найти место для топлива.

Золоудаление

Зола должна быть помещена в металлический контейнер с плотно закрывающейся крышкой. Закрытый контейнер с золой следует поставить на негорючую поверхность, вдали от всех горючих материалов. Если золу собираются закопать в почву или иным образом рассеять на месте, ее следует оставить в закрытом контейнере, пока все золы полностью не остынут.

Контрольный список для эксплуатации печи

• Проверьте уровень воды

• Проверьте водопроводную систему

• Убедитесь, что насос (ы) работают

• Убедитесь, что дымоход установлен и свободен

• Осмотрите дверцу Прокладка

• Проверьте герметичность дверцы

• Проверьте работу Aquastat

• Ознакомьтесь со всеми мерами безопасности


Электрооборудование

Электрооборудование, входящее в комплект поставки

Ваша печь поставляется с одной электрической коробкой и проводом для подачи питания Аквастат управляет.Это цепь на 115 вольт.

Программирование Aquastat
Контроллер Aquastat для вашей печи разработан для многих приложений отопления и охлаждения. Следующие шаги позволят настроить основные операции вашего наружного бойлера. Мы рекомендуем вам сохранять эти настройки до тех пор, пока вы не поймете свои потребности в обогреве и правильную работу контроллера Aquastat.

Пошаговые инструкции
1.Одновременно нажмите кнопки со стрелками
SET и D OWN , затем отпустите.
2. Нажмите и удерживайте кнопку
SET в течение 10 секунд или пока на дисплее не появится 0 , затем отпустите.
3. Нажмите и отпустите кнопку
SET . На дисплее отобразится SP .
4. Снова нажмите
SET . На дисплее отобразится текущая заданная температура.
5. Нажмите кнопку со стрелкой
U P или D OWN , чтобы настроить заданное значение на 180 .
6. Нажмите
SET . На дисплее отобразится SP .
7. Нажмите стрелку
U P один раз. На дисплее отобразится rO .
8. Нажмите
SET . Нажимайте стрелку U P или D OWN , пока не отобразится 7 .
9. Нажмите
SET . На дисплее отобразится rO .
10. Нажмите стрелку
U P один раз. На дисплее отобразится r1 .
11. Нажмите один раз стрелку
U P . На дисплее отобразится r2.
12. Нажмите
SET .
13. Нажимайте стрелку
U P , пока на дисплее не появится 200 .
14. Нажмите
SET . На дисплее отобразится r2 .
15. Нажмите на стрелку
U P . На дисплее отобразится dO.
16. Нажмите
SET .
17. Нажимайте стрелку
U P , пока на дисплее не отобразится Ht .
18. Нажмите
SET . На дисплее отобразится dO .
19. Одновременно нажмите и отпустите кнопки со стрелками
SET и DOWN .
Ваш аквастат теперь запрограммирован. Во время отопительного сезона вы можете быстро отрегулировать рабочую температуру, нажав и отпустив кнопку
SET один раз. На дисплее отобразится SP .Нажмите кнопку SET еще раз, чтобы отобразить текущую заданную температуру. Затем вы можете использовать кнопки со стрелками ВВЕРХ, или ВНИЗ, , чтобы установить желаемую рабочую температуру печи. Одновременное нажатие кнопок со стрелками SET и DOWN выйдет из режима программирования, и на дисплее отобразится текущая температура печи.

Замена аквастата

Если когда-либо возникнет необходимость заменить неисправный аквастат, вы можете сделать снимок подключенных проводов в существующем, чтобы использовать его в качестве руководства для подключения нового. один.Для печей EZ Boilers, провода подключаются, как показано на следующей схеме:

Обратите внимание, что соединение №9 не используется для наших целей, и что белые нейтральные провода от источника питания и соленоида имеют общий № 7 разъем. После установки нового аквастата его необходимо перепрограммировать в соответствии с полной процедурой «Настройка аквастата», описанной выше.

Схема подключения Aquastat для котлов EZ Печь

РАЗДЕЛ 5 – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

EZ-Classic

Приблизительная тепловая мощность 5000 кв.футов

Объем воды 125 галлонов

Все порты 1 ″ NPT

Размер двери 24 ″ x 24 ″

Диаметр топки 37 дюймов Круглый

Длина топки 47 дюймов

Размер дымохода 8 дюймов График 40

Приблизительный вес 1,450 фунты.

Размер топки модели EZ-Classic составляет 37 x 47 дюймов, размер двери 24 x 24 дюйма, а вес печи составляет около 1450 фунтов. EZ-CLASSIC – хороший размер для среднего дома и небольшого гаража.Он вмещает 125 галлонов воды. Общее количество воды в системе варьируется в зависимости от количества трубы PEX в установке.

EZ-Pro

Приблизительная тепловая мощность 7 500 кв. Футов

Объем воды 150 галлонов

Все порты 1 ″ NPT

Размер двери 24 ″ x 24 ″

Диаметр топки 37 ″ Круглый

Длина 59 ″

Размер дымохода 8 ″ Спецификация 40

Приблизительный вес 1 800 фунтов.

Размер топки модели EZ-Pro составляет 37 x 59 дюймов, размер двери 24 x 24 дюйма, а вес печи составляет около 1800 фунтов. EZ-Pro – хороший размер для большого дома или среднего дома с гаражом. Он вмещает 150 галлонов воды. Общее количество воды в системе варьируется в зависимости от количества трубы PEX, используемой во время установки.

Примечание. Качество изоляции дома и окон, температура наружного воздуха и тип используемого топлива будут влиять на время горения и номинальную площадь в квадратных футах.


РАЗДЕЛ 6 – ДЕТАЛИ

Пожалуйста, позвоните, чтобы уточнить текущие цены на запчасти: (231) 823-2499


ДВЕРНАЯ ПРОКЛАДКА

Наша деталь дверное тросовое уплотнение 6,00 долл. США за фут 1 ”стандартное стекловолоконное уплотнение Прокладка пожарного троса. Приклейте на место высокотемпературным силиконовым клеем.

Вы также можете заказать комплект дверных прокладок в компании Dodds Brothers Supply Company. (417) 453-6751. В настоящее время они продают этот комплект за 17,85 долларов плюс доставка.Это на самом деле дешевле, чем то, что мы покупаем оптом.

Комплект дверных прокладок


СОЛЕНОИД

Соленоид Our Part $ 45.00 Grainger Part 4 × 240

Производство компании Dormeyer.

Модель 2005-M-1

Демпферный соленоид

ВНИМАНИЕ! Дверца заслонки, управляемая соленоидом, предназначена для открытия только примерно на один дюйм. Это весь воздух, которого требует огонь. Регулировка открытия заслонки на большее расстояние вызовет нагрузку на соленоид и вызовет преждевременный выход из строя.


СМОТРЕТЬ СИДЕНИЕ Компания Dodds Brothers Supply Company предлагает товар

Part # 1U614 по более доступной цене. Вы можете позвонить им по телефону (417) 453-6751.

НАСОСЫ

Малый насос $ 125.00. Модель GPD15-5.6SFC. Изготовлено Badger.

Большой насос $ 250,00. Модель GPD25-10SFC. Изготовлено Badger.


ФЛАНЕЦ НАСОСА

Комплект фланцев с нашей частью $ 125,00

Изготовлено Dwyer Instruments, Love Division.
Модель TCS-4010


ТЕРМОПАРНЫЙ ДАТЧИК

Наш датчик для термопары $ 41,00

Модель TCP60089

Производство компании Temco.


ТЕПЛООБМЕННИК

Теплообменник нашей части 250,00 $ до 22 × 22


ТЕПЛООБМЕННИК НАБОРНОГО ДВИГАТЕЛЯ

9153

03

Наш пластинчатый теплообменник Part 20 $ 200.00


СМЕСИТЕЛЬНЫЙ КЛАПАН

Стоимость смешивания наших деталей 150,00 долл. США


ИЗОЛИРОВАННЫЕ ТРУБЫ PEX

Наша деталь: тройная обертка, 6,45 долл. США Five Wrap, 9,50 долл. США за фут



Ограниченная гарантия

EZ Boilers LLC Модели EZ-Classic и EZ-Pro

Кто покрывается Эта ограниченная гарантия распространяется только на первоначального покупателя продукт.Ограниченная гарантия не может быть передана последующим владельцам или покупателям этого продукта.

Что покрывается На печь предоставляется 1 (один) год гарантии на качество изготовления.
Гарантия на водяную рубашку печи от коррозии составляет пять (5) лет.

Что не покрывается Отсутствие технического обслуживания является основной причиной выхода из строя уличной печи. Двумя основными причинами поломки являются коррозия креозота и пренебрежение химическими добавками к воде. Коррозия в топке возникает, когда креозот всасывается в ненарушенную зольную линию.Коррозия в водяной рубашке возникает, когда уровни добавки нитрита натрия в воду не поддерживаются должным образом. За инструкциями обратитесь к странице «Предотвращение коррозии» на нашем веб-сайте. Предотвращение коррозии

Настоящая гарантия не распространяется на коррозию топки, вызванную неправильным обслуживанием.
Настоящая гарантия не распространяется на повреждения пластинчатых теплообменников, вызванные плохим качеством воды.
Настоящая гарантия не распространяется на электрические детали.
Настоящая гарантия не распространяется на повреждения, вызванные неправильной эксплуатацией и обслуживанием устройства пользователем, как указано в руководстве пользователя и на веб-сайте компании ezboilers.com.
Настоящая гарантия не распространяется на повреждения, вызванные перегревом печи.

Что аннулирует данную гарантию Любые несанкционированные модификации печи аннулируют данную гарантию.
Несоблюдение нормального уровня нитрита натрия в резервуаре для воды, приводящее к преждевременной коррозии водяной рубашки, аннулирует гарантию.
Несоблюдение защиты топки от ржавчины в межсезонье приведет к аннулированию гарантии: в конце отопительного сезона тщательно очистите внутреннюю часть топки и сбрызните ее керосином, PB Blaster или другим средством, предотвращающим ржавление .

Как получить услуги Просто свяжитесь с нами, чтобы обсудить проблему. Звоните (231) 823-2499 или воспользуйтесь контактной формой на нашем сайте. Если мы сочтем вашу претензию обоснованной, мы либо отремонтируем печь, либо при необходимости заменим ее.

Никаких других явных гарантий не применяется. Настоящая гарантия является единственной и исключительной. Ни один сотрудник, агент, дилер или другое лицо не имеет права изменять данную гарантию или давать какие-либо другие гарантии от имени EZBoilers.

Ограничение ответственности EZBoilers LLC не несет ответственности за любой случайный или косвенный ущерб людям или имуществу. Пожалуйста, всегда соблюдайте надлежащие меры безопасности. В некоторых странах, округах или штатах не допускается ограничение или исключение возмещения ущерба, случайного, косвенного, специального или косвенного ущерба, а также ограничение ответственности особыми суммами, поэтому вышеуказанные ограничения или исключения могут к вам не относиться.

Мы не будем прибегать к обману, предлагая «пожизненную гарантию», как это делают другие производители, с множеством требований и исключений, которые делают ее практически бесполезной.Они просто заявляют, что вы неправильно эксплуатировали или обслуживали плиту, и ваша гарантия аннулируется. Или они требуют, чтобы владелец печи оплатил определенный процент затрат на ремонт по сильно завышенным ценам, ПЛЮС возлагая на клиента ответственность за доставку и отгрузку с завода для ремонта. Мы предпочитаем честность. Мы не скрываем нашу гарантию или наши цены, как это делают другие. Мы знаем, что настоящий ключ к долгой жизни печи – это в первую очередь научить наших клиентов правильно ее обслуживать.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
