Проводка в деревянном доме: как избежать пожара

Монтаж проводки в деревянном доме значительно отличается от этого процесса в бетонном или кирпичном жилище. Связано это с сильной горючестью материала. Какие конструктивные элементы стоит использовать при монтаже проводки в деревянном доме? Ответ электрика в нашей статье.

Открытая проводка в деревянном доме

Открытой проводкой называется та, которая проложена по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. (ПУЭ 2.1.4.1). Хотя сама по себе открытая проводка в домах и квартирах довольно редкое явление, в деревянных коттеджах она встречается часто.

В ПУЭ в таблице 2.1.3 «Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности» приводятся варианты монтажа открытой и срытой проводок.

Нас интересуют первая и третья колонки: в первой указаны варианты прокладки для конструкций из сгораемых материалов, то есть в нашем случае древесины, а в третьей — какой при этом должен быть кабель с точки зрения пожарной безопасности.

Преимуществом такой проводки является то, что всегда удобно ее обслуживать, так как все провода на виду. Если вы поклонник ретро стиля, тогда такой вариант отлично подойдет вашему деревянному дому.

Обратите внимание, что при монтаже вышеуказанными способами не обязательно (но желательно) брать провод с несгораемой изоляцией. Главное, чтобы в любом случае у вас был свободный доступ к проводке.

Скрытая проводка в деревянном доме

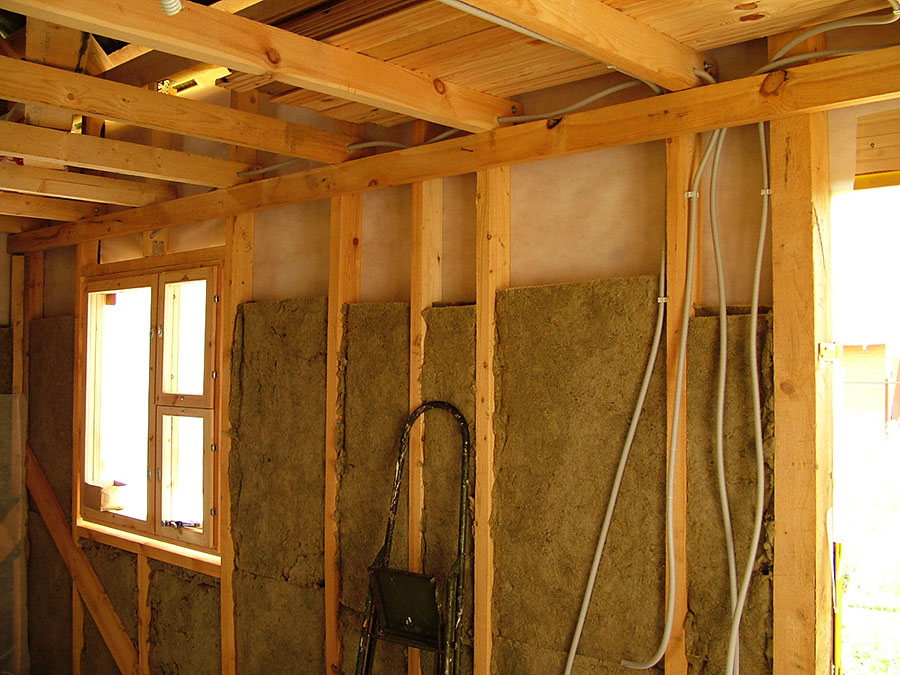

Если вы хотите монтировать в деревянном доме скрытую проводку, воспользуйтесь той же таблицей. Материалы при этом могут быть следующие:

Негорючая подкладка. В качестве такой подкладки используют жесть или асбестовое полотно. Сначала в канал укладывается подкладка, затем провод, далее опять подкладка, полностью закрывающая провод, а на завершающем этапе все закрывается деревянной доской.

Монтаж в этом случае не такой удобный, как с кабель каналом, но по цене выходит чуть дешевле.

Кабель канал или гофрированная труба обязательно должны быть выполнены из металла. Хотя ПУЭ допускает укладку любого негорючего материала, например, полимерной трубы, мы рекомендуем все же использовать металл. Дело в том, что пластиковую гофру очень любят грызуны, поэтому существует вероятность ее повреждения вредителями. А вот металл они точно не будут грызть.

Советы домашнему электрику:

Теги электропроводка

Электропроводка в деревянном доме своими руками

Автор aquatic На чтение 8 мин. Просмотров 4.7k. Обновлено

Многие хозяева деревянных домов часто встают перед проблемой проведения в них электричества. Это неудивительно, ведь такие конструкции отличаются высокой пожароопасностью, а значит, и к проводке предъявляются четкие правила и требования, которые нужно соблюдать. Данная статья осветит все нюансы и раскроет то, какой должна быть электропроводка в деревянном доме своими руками. Пошаговая инструкция позволит выполнить все этапы работы максимально правильно и качественно.

Так как деревянный дом имеет высокую пожароопасность, то и монтаж проводки должен быть выполнен с учетом всех нормативов

Подготавливаем проект проводки: учитываем важные моменты

Прежде чем приступить к созданию и проработке проекта прокладки электропроводки в деревянном доме, необходимо обратиться в компанию, предоставляющую электроэнергию по вашему району для получения технической документации, на основе которой и будут выполнены расчеты.

Выполняем план проводки

Разработка плана проводки производится в несколько шагов:

  • Выполняется технический чертеж дома, на котором отмечаются все точки, где будут располагаться розетки, выключатели, светильники  и прочие приборы, которым необходим подвод электричества.
  • На чертеже обозначаются распределительные коробки, из расчета одна коробка на две смежные комнаты постройки.
  • Все маломощные приборы вроде светильников и люстр подключаются в одной группе, а устройства, требующие большого количества энергии (котлы, плиты и т.д.) – в другой. Для каждой из групп приборов предполагается подводка отдельного кабеля и автомата.
  • В обязательном порядке на чертеже стоит указать мощность каждого подключенного устройства, а также расстояние между кабелем, потолком, полом, окнами, дверьми и т.д.

Так будет выглядеть примерный план электропроводки в деревянном доме

Определяем мощность электроприборов

В техническом паспорте каждого из приборов указана номинальная мощность, которую требуется учесть при распределении устройств  на группы. Для того чтобы узнать суммарную мощность необходимо сложить показания мощности всех приборов в доме.

Если же по какой-то причине паспорта некоторых из гаджетов были утеряны, вы можете воспользоваться представленной ниже таблицей средней мощности тех или иных приборов.

Таблица мощности некоторых приборов

Выбираем оптимальный кабель: материал и сечение

Правильно выбрать сечение кабеля вам поможет таблица из справочника по электротехнике, в которой указано оптимальное соотношение мощности прибора и толщины проводки. Для того, чтобы узнать, какой толщины должен быть вводной кабель, воспользуйтесь высчитанной раннее номинальной электромощностью.

Таблица соотношения мощности и сечения

Калькулятор расчета сечения кабеля по мощности и длине

Наиболее часто используются медные кабеля, поскольку, в отличие от алюминия, медь не так сильно подвержена различного рода деформациям и разломам.

Важно! Примите во внимание, что ко всем розеткам и осветительным электроприборам должен подводиться исключительно трехжильный кабель с заземлением. Пренебрегая этим требованием, вы нарушаете инструкцию и подвергаете конструкцию дополнительному риску возгорания.

Правильно подобранный кабель исключает возможность возгорания

Выбираем вводный автомат

Правильно подобранный автомат обеспечит отсутствие опасности короткого замыкания, и, как следствие, возгорания. Следует учесть, что автомат следует выбирать таким образом, чтобы при скачках напряжения он не отключал электричество в доме, а просто разрывал цепь.

Как правило, большая часть проводок в подобных домах является однофазной, в связи с чем в них используются одно- и двухполюсные автоматические выключатели, если же проводка трехфазная – то трехполюсные.

От вида проводки будет зависеть тип выключателя

Для того чтобы правильно выбрать вид автомата для однофазного питания, необходимо проделать несколько несложных вычислений.

Таким образом, чтобы вычислить максимальную величину тока (Imax), при котором будет срабатывать выключатель, необходимо номинальную мощность поделить на напряжение сети, а полученный результат умножить на 0,8, затем, на коэффициент погрешности – 1,1.

Оптимальным вариантом для установки в деревянном доме будет автомат с уровнем С, который успешно справится с разными нагрузками.

Оптимально подобранный автомат будет справляться за различными рода нагрузками

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Многие задаются вопросом «как сделать электропроводку в деревянном доме?». Для этого достаточно изучить инструкцию, представленную ниже.

Первым этапом работ будет покупка всех необходимых устройств и материалов, таких как кабели, автоматы, счетчики, розетки, выключатели и т.д. Согласно подготовленному заранее чертежу производится крепление всех распределительных коробок, фиксирует места расположения выключателей, розеток и светильников.

Внимание! Если после проведения электропроводки планируется обшивка стен каким-либо отделочным материалом, то кабель зашивается в металлическом коробе.

Электропроводку можно спрятать в подвесном потолке

Монтаж электропроводки в деревянном доме

В соответствии с проектом выполняется монтаж распределительного щита своими руками, в котором затем будет установлен счетчик. На DIN-рейку (специальный металлический профиль) монтируется вводный автомат, который соединяется клеммами со счетчиком. Кроме того, на нее устанавливается реле, регулирующие напряжение, УЗО и автоматы для всех групп приборов.

Схема подключения УЗО

В дом заводится кабель, который можно проложить двумя способами: по воздуху или под землей. В случае с наружным вариантом в стене в месте подвода кабеля устанавливается несгораемая гильза. Подземный же вариант предполагает прокладку проводки в металлической трубе, а также официальное согласование с вашей энергокомпанией.

Так выглядит несгораемая гильза

Внутренняя разводка проводов

Есть два варианта того, как будет проведен кабель – открытый и скрытый. Первый предполагает такие способы монтажа как:

  • Керамические ролики;
  • Металлические трубы;

Металлические рукава, которые могут быть использованы в монтаже

  • Кабель-каналы из пластика;

Монтаж проводки в кабель-канале

  • Плинтуса;
  • Крепление специальными скобами.

Каждый из способов предполагает надежное крепление кабели внутри, однако последний вариант, в отличие от остальных, отличается низкими эстетическими качествами. Монтаж скрытой электропроводки в деревянном доме предполагает прокладку кабеля под досками в металлических рукавах.

Важно! В каждой комнате в том месте, где выходит кабель, должна быть установлена несгораемая гильза.

Подробная инструкция по прокладке проводки в кабель-канале

Ниже представлена подробная информация о том, как выполняется электропроводка в деревянном доме своими руками. Пошаговая инструкция:

  • Кабель-канал крепится к стене или потолку при помощи саморезов, причем места поворотов укрепляется дополнительно.
  • Провода укладываются в короб, который закрывается крышкой. Важно правильно рассчитать длину проводов и оставить запас для подключения выключателей или розеток.
  • Кабеля соединяются в распределительных коробках, где подключаются с помощью зажимов к автоматам, розеткам и выключателям.

Соединение может быть произведено при помощи самозажимных клемм, изолирующих колпачков или скруткой. Важно также помнить, что чем больше соединений, тем хуже проводка переносит нагрузки.

Самозажимные клеммы

Устройство заземления и выбор УЗО

Для многих электроприборов, установленных в наших домах, заземление является прописанной в нормативной документации необходимостью. Для того чтобы обустроить заземление необходимо проделать следующие работы:

  • Три металлических стержня длинной в 3 м каждый и сечением в 3 см размещаются в вершинах равностороннего треугольника стороной 1 м на глубину 30 см.
  • При помощи сварки все три прута соединяются между собой уголком, а к одном из них приваривается петелька с прутом.
  • Прут толщиной 1 см укладывается в вырытой яме так, чтобы соединиться с заземляющим проводом устройства.

Так выглядят работы по устройству заземлению

Статья по теме:

Заземление в частном доме своими руками 220В и 380В. В отдельном материале мы подробно расскажем как грамотно смонтировать качественное заземление и поделимся некоторыми профессиональными секретами.

Чтобы проводка получилась безопасной, в обязательном порядке предусматривается установка УЗО, которое при малейшей утечке тока отключает электричество. Тип устройства зависит от комнаты – например, для ванной применяется прибор с током утечки в 10 мА, другие помещения оснащаются УЗО в 30 мА. УЗО устанавливается в щитке после счетчика.

Испытание смонтированной системы

Испытание сделанной своими руками электропроводки в деревянном доме, пошаговая инструкция по которой представлена выше, желательно выполнять при помощи специалистов с профессиональными приборами. Комплекс работ включает в себе следующие пункты: осмотр на дефекты, замер сопротивления изоляции и заземления, проверка автоматов, проверка цепей, испытание защиты. После того, как работы будут завершены, эксперты выносят свой вердикт и выдают сертификат.

Испытание проводки проводится только специалистами, которые наделены полномочиями выдачи соответствующего сертификата

Делаем выводы

Выполнить работы по монтажу электропроводки в деревянном доме при правильном подходе и наличии определенных знаний – посильная задача. При ее выполнении важно соблюдать все требования, изложенные в нормативных актах и технических документах, ведь от этого будет зависеть безопасность полученного в итоге результата.

Электрика в деревянном доме (видео)

Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

  1. Особенности монтажа электропроводки в доме из дерева своими руками
  2. Варианты электропроводки: плюсы и минусы
  3. Чем опасна скрытая электропроводка?
  4. Схема и план
  5. Пошаговая подготовка схемы проводки своими руками
  6. Варианты прокладки электропроводки в деревянном доме
  7. Подбор аппаратуры и кабелей
  8. Способы монтажа
    1. Открытая (наружная) проводка в доме из бруса
    2. Подземный монтаж проводки
    3. Воздушный монтаж проводки
  9. Вход линии электричества в дом
  10. Установка распределительного щитка
  11. Контур заземления и другие меры безопасности
  12. Порядок монтажа
  13. Завершение электромонтажных работ
  14. Распространенные ошибки
  15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

  1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

  1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

  • Все элементы разводки скрыты и не нарушают эстетику стен;
  • Выключатели и розетки утапливаются в стены и не выпирают;
  • При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
  • Замена кабеля в металлической трубе достаточно простая;
  • Уменьшается риск механического повреждения проводки;
  • Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

  • Нет возможности для регулярной проверки и мониторинга состояния изоляции;
  • Достаточно сложно будет, происходит процесс масштабирования электросхемы;
  • Технически сложный монтаж, который эффективен только во время возведения стен;
  • Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
  • Достаточно большая стоимость работ и материалов;
  • Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

  • Лёгкая и простая прокладка кабеля;
  • Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
  • Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
  • Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

  • Страдает эстетический вид стен;
  • Возможны риски механического повреждения силового кабеля;
  • Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

  1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
  2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
  3. Отметьте места для монтажа розеток.
  4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
  5. Укажите место расположения распределительного щита.
  6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

  • Электрический щит. Для дома из дерева желательно приобрести металлический щит.
  • Трехжильные кабели ВВГ разного сечения.
  • Гофрированные полурукава и трубки, металлические трубы;
  • Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
  • Распаечные коробки;
  • Колодки для соединений и зажимные клеммы;
  • Термоусадочные трубки разного диаметра, изолирующая лента;
  • Монтажные коробки для выключателей, розеток;
  • Плафоны осветительных приборов, выключатели, розетки;
  • Автоматические переключатели для электрической проводки;
  • Вводное оборудование для заведения электрической проводки внутрь дома;
  • Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

  1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
  2. Придает особый колорит брусовому дому.
  3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

  1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
  2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
  3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

  • В стиле «ретро»;

  • Путем крепления проводов напрямую к стене;
  • Монтаж проводов в гофре в малозаметных местах в комнатах;
  • Проводка по стенам в кабель-канале;
  • Проводка с помощью электротехнического плинтуса;
  • Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

  1. использование коробов и шлангов из негорючих материалов;
  2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
  3. неразрывность заземления по всему контуру;
  4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

  • Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
  • Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
  • Третий этап – подключение проводов согласно схеме электропроводки дома.
  • Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

  • Монтаж без схемы электропроводки, составленной заранее.
  • Коммутация всех линий проводки в помещении в одном узле.
  • Применение некачественных материалов.
  • Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
  • Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
  • Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
  • Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
  • Соединение высоко- и низковольтных проводов в одной коробке.
  • Использование небезопасной скрутки, ведущей к оплавлению проводов.
  • Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
  • Работа под напряжением.
  • Расположение распределительных коробок на средней или нижней части стен.

  • Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
  • Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
  • Несоблюдение цветовой маркировки проводов.
  • На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
  • Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
  • Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
  • Неправильное заземление провода.
  • Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

требования, виды, последовательность работ и рекомендации по монтажу

Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность. Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.

В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.

  1. Предъявляемые основные требования к проводке в деревянном доме;
  2. Открытая электропроводка в деревянном доме;
  3. Скрытая электропроводка в деревянном доме;
  4. Подготовительные работы при монтаже электропроводки;
  5. Прокладка силового кабеля к деревянному дому с улицы;
  6. Монтаж установочных изделий, розеток и выключателей.

Предъявляемые основные требования к проводке в деревянном доме

Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.

Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

Открытая электропроводка в деревянном доме

Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.

Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

Скрытая электропроводка в деревянном доме

В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.

Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.

Подготовительные работы при монтаже электропроводки

Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.

Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.

Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.

Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.

Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.

Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку. На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

Прокладка силового кабеля к деревянному дому с улицы

Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.

Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.

Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.

Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.

Монтаж установочных изделий, розеток и выключателей

Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44). Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0. 25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.

Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.

В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.

как провести электропроводку в деревянном доме. ⋆ Руководство электрика

Содержание статьи

Монтаж электропроводки в деревянном доме можно выполнить и самому. Главное – все правильно рассчитать. Что нужно знать при монтаже электропроводки в частном деревянном доме – об этом в статье.

Каждый хозяин частного дома когда-нибудь сталкивался с таким требующим решения вопросом, как монтаж электропроводки в деревянном доме с нуля или с частичным монтажом, который вызван необходимостью замены, например, старых проводов. Поменять провода надо, допустим, из-за возросшей нагрузки или за-за того, что отслужили они свое и дальше эксплуатировать их становится опасно.

Считается, что лучше всего доверить электроработы высококвалифицированным специалистам. Но даже при минимуме первоначальных знаний электропроводка в деревянном доме – вопрос, который возможно разрешить самостоятельно. Электропроводка в деревянном доме своими руками – реально. Главное – придерживаться определенных требований, каковыми являются правила монтажа электропроводки в деревянном доме.

Требования таковы:

  • исключить по максимуму возможность возгорания кабеля, если произойдет короткое замыкание, исключить вероятность того, что огонь захватит деревянные конструкции;
  • применять провода на каждом участке в соответствии с потребляемой мощностью и обязательно с учетом максимальных нагрузок;
  • полностью исключить случаи поражения током от проводов людей и животных. Это возможно лишь при идеальном состоянии проводки.

Необходимо для монтажа электропроводки ознакомиться с общими правилами устройств электроустановок. Сокращенно – ПУЭ. В них обстоятельно расписаны требования, предъявляемые к работе с электрооборудованием, в том числе:

  • выбор проводников по нагреву, экономической плотности тока и по условиям короны;
  • выбор электрических аппаратов и проводников по условиям короткого замыкания;
  • правила защиты, оснащения сетей автоматикой.

В ПУЭ дано и много другой важной информации, из которой вытекает одно из главных требований при монтаже проводки в деревянных конструкциях – скрытая электропроводка должна монтироваться исключительно с применением кабелей с негорючей изоляцией.

Перед самостоятельным проведением работ не поленитесь полистать книжечку. Неукоснительное соблюдение описанных там требований – залог безопасности вашего жилища, вашей семьи, вас лично.

Требования ПУЭ пригодятся и тогда, когда вы не осмелитесь самостоятельно заняться электропроводкой, а пригласите для этого специалиста. Зная требования, будучи подготовленным теоретически, вы проконтролируете, как работает мастер, которого вы наняли, сделаете замечания, если что-то пошло не так, сможете избежать лишних затрат.

Составляем план и схему.

Прокладка электропроводки в деревянном доме начинается с составления плана и принципиальной схемы подключения освещения и розеток. Не стоит пропускать этот этап, надеясь на свою память и подбирая необходимые кабель, автоматы, узо и другие материалы на вскидку.

План установки электро изделий.

На плане вы отобразите места размещение розеток, выключателей, люстр, бытовых приборов, распределительных коробок и пр. Это позволит просчитать общее количество энергопотребителей, устройств, определиться с методом их подключения, понять, сколько метров провода нужно, сколько дополнительного материала, понять, какого сечения провод нужен на определенных участках. А, проведя по плану разметку непосредственно на месте, рассчитать длину провода.

Схема подключения дачного дома на 220 В.

  1. Вводной автомат — 25 А.
  2. Счетчик двух тарифный — 220 В.
  3. Автомат на 1 группу розеток — 16 А.
  4. УЗО на 1 группу розеток — 25 А.
  5. Автомат на 2 группу розеток — 16 А.
  6. УЗО на 2 группу розеток — 25 А.
  7. Автомат на освещение 1 группа — 10 А.
  8. Автомат на освещение 2 группа — 10 А.

Определяем силу тока.

Чтобы понять, какого сечения кабель нужен, на какую нагрузку должны быть рассчитаны автоматы, УЗО, необходимо знать силу тока в местной электросети. Рассчитывается она делением суммарной мощности бытовых приборов, используемых в доме, измеряемой в Вт, на напряжение (В).

Формула для расчета   I = P / V

Пример.

Допустим, в дачном деревянном доме, состоящем из прихожей, кухни, гостиной, ванной и туалета, а так же холла, двух спален, кабинета, планируется тринадцать светодиодных ламп ≈ по 30 Вт, двадцать розеток. Кроме того, предполагается пользование электро чайником мощностью 1600 Вт, микроволновкой мощностью 1000 Вт, холодильником мощностью 400 Вт. Компьютер 250 и три телевизора по 300 Вт. При таком энергопотреблении к дачному деревянному дому достаточно подвести напряжение 220 В. Считаем потребляемый ток из сети 20,64 А. При подсчете стандартное потребление не превышает 25 Ампер.

  • Р = (30*13) + 1600 + 1000 + 400 + 250 + (300*3) = 4540 Вт.
  • I = 4540 / 220 ≈ 20,64 + 10% ≈ 22,7 Ампер.

Как правило, в большинстве домов максимальное потребление не доходит до 25 А. Но, если вы предполагаете в дальнейшем пользование дополнительными приборами значительной мощности, можно ориентироваться на 25 А и более.

От этого параметра отталкиваются, когда выбирают необходимые материалы. Но нужно считать с некоторым запасом. То есть при токе потребления 16 А нельзя использовать предохранитель с таким же пороговым значением. Оно должно быть больше, чем расчетное.

Определяем сечение кабеля.

Зная значение силы тока, определяем сечение кабелей. Выбирают провода для деревянного дома, руководствуясь теми же требования, что и для конструкций из других – менее горючих материалов – кирпича, бетона. Если сечение провода не соответствует нагрузкам, возможны короткое замыкание и даже пожар. Так, при расчетном токе 16,5 А и планируемой закрытой разводке необходим кабель сечением минимум 2 кв. мм. Для 25 Ампер – 4 кв. мм. Кабель подбирается в зависимости от групп распределения и в соответствии с планируемой нагрузкой:

  • при подключении розеток используется медный – сечением 2,5 кв. мм. Мощность общая не может превышать 4,6 кВт;
  • для осветительных приборов берется – сечением 1,5 кв. мм. Мощность группы не может быть больше 3,3 кВт;
  • для приборов большой мощности – с сечением 4 кв. мм. Учтите, что приборы с большим уровнем потребления мощности подключаются только в отдельную розетку. Категорически запрещено соединять эту розетку еще с какой-то группой.

Медь или алюминий?

Для деревянного дома настоятельно рекомендуется только медный кабель. И вот почему. У медного кабеля, если сравнивать его с алюминиевым, лучшая проводимость. Медная начинка выдерживает большую нагрузку по сравнению с алюминиевой того же сечения. У медного кабеля большая химическая стойкость, большая механическая прочность. Да и служит он дольше алюминиевого, хотя и стоит подороже.

Кабель для ввода электричества в дом.

Для электропроводки внутри дома подойдет кабель марки ВВГнг(А) или ВВГ– Пнг(А). Буквы ВВГ означают винил, винил, голый. Это говорит о том, что присутствует изоляция на каждом проводнике и есть общий слой изоляции. Голый означает, что он без дополнительной брони. Цифровой код после марки означает количество жил, площадь сечения.

Для ввода электричества по воздуху применяют кабель марки СИП-4 или СИП-2а. Во втором случае в кабеле есть необходимая для заземления несущая нулевая жила. СИП – это кабель с многопроволочными алюминиевыми жилами, которые изолированы светостабилизированным полиэтиленом. Благодаря этому кабель стоек к солнечным лучам. Не страшна ему непогода.

Для ввода кабеля под землей подходят марки ВБбШв или в полиэтиленовой изоляции ПвБШв. Это бронированный медный кабель.

На пальцах. В нашей ситуации внутри дома на освещение пойдет кабель с медной начинкой сечением от 0,75 до 1,5 кв. мм, на розетки, в которые не предусмотрено включение приборов большой мощности, – 2,5 кв. мм, на розетки, рассчитанные для подключения приборов большой мощности, – 4 кв. мм. К дому электричество подводим кабелем СИП-2 с сечением 16 кв. мм.

По этажам или виду?

Всех энергопотребителей условно можно распределить по нескольким группам. Деление произвольное, как удобно вам, например, по этажам дома или по виду энергопотребителей. Так, по виду потребителей это:

  • освещение;
  • розеточная группа;
  • силовая группа, куда относятся стиральная машина, бойлер, котел.

Каждую из них, будь то линия электропроводки осветительных и отдельных групп, групп розеток, необходимо подвести к внутреннему распределительному щитку. Именно с него начинается электроснабжение дома, если вводной распределительный щит расположен на улице.

Без автоматов, УЗО не обойтись

Для группы или розетки нужно предусмотреть отдельный автоматический выключатель. Его мощность должна соответствовать сечению проводящего провода. Делается это, чтобы автоматический выключатель разомкнул цепь раньше, чем начнет тлеть провод и плавиться изоляция. То есть автовыключатель защищает провода, кабели, электроприборы от последствий нештатных ситуаций. Для групп освещения мощность автомата – 10‒16 А, для отдельной группы, а также индивидуальной розетки ‒ 16, 25, 32 А. Количество автоматических выключателей может быть различным.

Можно поделить всю электросеть дома на определенные зоны. Допустим, отдельно выделить зону кухни, ванной или нескольких комнат. Можно поставить автоматы на группы. Например, на все розетки, к которым не предусмотрено подключение бытовых электроприборов большой мощности. Номинальную мощность автоматов рассчитывают по каждой зоне или группе отдельно. Чем меньше номинальная мощность, тем выше безопасность при пользовании бытовой техникой.

На пальцах. В нашей ситуации достаточно поставить два автомата по 16 А отдельно на все розетки, отдельно – на все лампочки и отдельно на розетку, куда будут подключаться приборы большой мощности.

Использование в электропроводке деревянного дома УЗО – устройства защитного отключения – обязательно. УЗО защищают от тока утечки человека и животных. Этот выключатель дифференциального тока мгновенно сработает, когда произошла утечка электрического тока. Чаще всего в домах применяются УЗО с порогом срабатывания не более 30 мА. Во влажных помещениях – 15 или даже меньше – 10 мА. Для групп выключателей и сети освещения – УЗО на 16 мА, на розетки – на 20 мА. Применяются и так называемые противопожарные УЗО. Они срабатывают при токе утечки в 300–500 мА. Такой ток утечки может привести к возгоранию.

Выбираем светильники.

Определившись с кабелем, УЗО, автоматическими выключателями, самое время подумать о светильниках. Они должны быть безопасными, работать без скачков напряжения. Наиболее популярны и гармоничны в деревянных домах светильники с элементами, выполненными из натуральных материалов. Это:

  • светильники с деревянными элементами;
  • керамическими абажурами;
  • из ткани;
  • люстры с ковкой.

Неплохо будут смотреться в интерьере из дерева рефлекторные или галогеновые лампы, вертикальные и горизонтальные шинные системы.

Выбирая приборы освещения, следует заранее подумать, как будет проложена внутренняя электропроводка в деревянном доме. Тем более электропроводка по деревянному потолку, где в основном и располагаются осветительные приборы. Хотя кардинально этот вопрос можно было решить и раньше.

Наружная или скрытая?

Возможно три варианта, как провести электропроводку в деревянном доме:

Но есть свои нюансы при этом. Наружная электропроводка – самый легкий способ подвести электричество. Для соблюдения правил монтажа проводки провода закрепляют в кабель-каналах либо в фарфоровых изоляторах. Такой вид проводки не всегда вписывается в интерьер, а чаще всего даже портит его, так как обыграть наружную электропроводку, сделав ее частью интерьера, достаточно сложно, хотя и возможно. Кабель-каналы подбираются в таких случаях под цвет стен помещения.

При скрытой электропроводке кабель закладывают в металлические трубы, обязательно заземляют. Именно в металлические. Полиэтиленовые подчас очень нравится грызунам. Особенность такого вида проводки – ее не видно. Она не нарушает гармонии деревянного дома. А если соблюдены все необходимые правила монтажа электропроводки в деревянном доме, то и безопасна на все сто.

А вот беспроводная технология в деревянном доме применяется редко.

Подводим кабель.

Как сделать электропроводку в деревянном доме самому так, чтобы результат радовал долгие годы? После теоретического этапа по составлению плана, принципиальной схемы, подсчетов, чего сколько необходимо, и приобретения материалов пора приступить к части чисто практической – непосредственно монтажу.

Ввод кабеля по воздуху.

Первый вопрос, который необходимо решить при этом, – ввод кабеля в строение. Для этого есть два способа:

  • воздушный;
  • подземный.

Наиболее надежным считается подземный. Кабель полностью скрыт, так как располагают его на глубине не менее 80 см. Проход через фундамент, ввод в строение осуществляется в металлических толстостенных гильзах. Подземный ввод кабеля больше применяется при новом строительстве. В уже построенный дом легче провести кабель воздушным путем.

Причем не только легче, но и дешевле. Для этого используется провод сечением не менее 16 мм. У него высокопрочная оболочка, сделанная из сшитого полиэтилена. Такой провод устойчив к инфракрасному излучению, не страшны ему температурные перепады. Внутрь дома такой кабель не заходит. Проводящую линию с внутренней линией скрепляют специальными соединительными герметичными жимами. Они дают надежный контакт, исключают окисление и возгорание. Для отрезка от подключения линии к домовой стене до вводного распредустройства используется уже другой – ВВГнг. Там, где он проходит сквозь стены, перекрытия, его упаковывают опять же в металлические гильзы.

Ввод кабеля под землёй.

Защитный автомат устанавливается при этом одним из двух способов:

  • установить защитный автомат перед входом кабеля в здание. Порог срабатывания при этом выбирается выше, чем у установленного на вводном распредустройстве;
  • приборы учета расходуемой электроэнергии, автомат устанавливаются вообще вне дома – на внешнюю стену строения или на столб внешней электролинии, от которой дом будет запитываться.

Какой из способов подойдет – решать вам исходя из трудозатрат, материальных затрат.

Устанавливаем распределительный щит.

Электрощит.

Линия ввода в дом приводит к распределительному щиту. Он представляет собой щит из металла или пластика и оснащен специальными местами для крепления счетчика потребляемой электроэнергии, если он не вынесен наружу, Din-рейкой для автоматических выключателей, УЗО, шинами и контуром заземления. Его размер зависит от количества устанавливаемых на него модулей. Сколько ставить автоматов и УЗО, вы уже просчитали, когда составляли план и принципиальную схему.

Распределительный щит монтируют только в вертикальном положении. Делается это на расстоянии 1,2–1,5 м от пола. Хорошо, если под щитком будет негорючая поверхность. В деревянном доме такую можно обустроить в подсобном помещении. Задняя часть щитка крепится к стенке саморезами. На Din-рейку устанавливают УЗО, счетчик, автоматы. Все модули располагают по убыванию силы тока. Это более удобно, впоследствии позволяет выполнять подключение быстрее.

Делаем разметку.

Разметка электропроводки.

Прежде чем непосредственно приступить к монтажу проводки, необходимо сделать разметку – разметить на стенах основные линии проводов от распредщитка до потребителей энергии, разметить все повороты, ответвления, проходы через стены. При разметке необходимо соблюдать ряд правил:

  • провода на стене нужно монтировать только параллельно или перпендикулярно полу;
  • горизонтальные участки должны проходить на 20 см ниже потолка. Это снизит вероятность повредить проводку;
  • на поворотах проводки необходимо соблюдать угол в 90 градусов;
  • если провод должен пройти через перекрытия, путь от соединительной коробки до потребителя энергии должен быть кратчайшим.

Размечать трассу можно с помощью специального шнура, а можно пойти и по пути наименьшего сопротивления – использовать для этого мел, уголь, краску, даже цветные карандаши.

Делая разметку, размечайте места разветвления проводки, спуски проводов к выключателям осветительных приборов, розеткам. В таких местах вы расположите соединительные коробки. При планируемом монтаже скрытой электропроводки отмечайте на стене места для установочных коробок, в которых будут размещены выключатели и розетки.

Стандартные требования к размещению выключателей – на высоте 1,5 или 0,5–0,8 м от пола. Расстояние от выключателя до дверного косяка независимо от его материала должно быть более 0,1 м. Высота расположения розеток может быть любой. Главное здесь – удобство. В районе столов розетки должны находиться выше крышки. Для кухонного стола расстояние – не менее 0,9 м, что вызвано как удобством, так и безопасностью.

Для разметки места расположения потолочного светильника, который планируется повесить в центре комнаты, проведите линии, соединяющие противоположные углы комнаты. Точку их пересечения с помощью отвесов перенесите на потолок. Затем разметьте линию, которая соединит светильник с местом подключения.

От щитка – к точкам подключения.

Следующий шаг – непосредственно прокладывание кабеля от щитка распределения до точек подключения энергопотребителей, то есть разводка электропроводки. В деревянном доме при выполнении такой работы необходимо неукоснительно соблюдать некоторые правила.

Главное – не допускать использование скруток. Часть кабеля от диавтомата до точки потребления должна быть из цельного куска, для чего сначала нужно нанести разметку на стену. Затем рулеткой замерить расстояние, а только потом отрезать необходимое количество провода с запасом 15–20 см. Когда же без соединения кабеля не обойтись, обычные скрутки использовать категорически запрещено. Тогда применяют клеммные колодки или пружинные клеммы.

Как уже говорилось, для прокладки внутренней электропроводки есть два способа. Менее затратный по силам и деньгам – устройство наружной электропроводки. Главное правило здесь – провода никогда не прикасаются к деревянным поверхностям. Самый простой вариант, когда проводник с сечением до 6 кв. мм крепится на стену специальными клипсами-скобами из негорючего пластика. Желательно, чтобы кабель был с медной жилой, у которой двойная и даже тройная оплетка. Если у кабеля обычная изоляция, такая проводка кладется на негорючую прокладку.

Более эстетично выглядит кабель, проложенный в подходящих по размеру полимерных кабель-каналах. Такие каналы могут быть для одного провода, могут – для нескольких. Можно подобрать подходящие к интерьеру помещения кабель-каналы.

Возможно размещение проводов в металлической гофротрубе. Ее диаметр до 2 см. Для прокладки применяются клипсы. Они позволяют оставить расстояние между стеной и кабелем. Гофра чаще применяется там, где необходим поворот провода. Для прямых участков идет металлическая либо полимерная труба. Кстати, все металлические элементы необходимо для безопасности заземлять.

Монтаж скрытой электропроводки в деревянном доме – задача трудоемкая. И опять же необходимо соблюдать ряд правил, которые диктуются нормами безопасности. Это:

  • размещение электропроводки в трубе преимущественно стальной, металлической гофре. Причем внутренняя поверхность их должна быть оцинкована. Если кабель голый, без дополнительной защиты, прокладывать его категорически запрещается;
  • при горизонтальном прокладывании трубы ее размещают с уклоном. Делается это, чтобы конденсат стекал в нижнюю часть уложенной трубы. Иногда в местах, где часто скапливается влага, просверливают несколько отверстий, небольших по диаметру;
  • участки трубы на поворотах изготавливают из элементов на резьбе, которые соединяются сваркой или пайкой;
  • в местах соединения кабелей устанавливаются только металлические распределительные коробки.

Монтируем розетки, выключатели.

Подрозетники

Исключительно из металла в деревянном доме – это одно из основных требований – изготавливаются подрозетники, которые должны быть заземлены. Розетки, выключатели устанавливают в коробки, выполненные из металла, под которые необходимо высверлить в дереве гнезда по нужному размеру. Место входа трубы в коробку герметизируют. На выходе трубы из коробки устанавливают заглушку, которая выполнена из пластика. То есть труба и коробка должна представлять единое целое.

И не забыть о заземлении.

Только тогда обеспечивается непрерывность цепи металлической конструкции по всему дому, и тогда будет достаточно заземления лишь на распределительном щите. А заземление сети в деревянном строении необходимо как ни в каком другом, так как предохраняет элементы цепи от перегрева и возможного искрения, то есть обеспечивает пожарную и электрическую безопасность. Если же есть разрывы, необходим дополнительный заземляющий провод. Его соединяют с помощью пайки с каждой коробкой и трубой. Этот вариант требует гораздо больше сил, потому лучше все-таки добиться непрерывности цепи металлической конструкции по всему строению.

Заземление дома.

Правильная электропроводка в деревянном доме – гарантия безопасности, долгих лет ее службы, отсутствия необходимости все переделывать.

Проводка в деревянном доме своими руками

Согласитесь что частный загородный дом, полностью выполненный из дерева, это, конечно, круто и красиво. Деревянное строение обладает многочисленными достоинствами. Оно тёплое и прочное, с идеальным уровнем влажности, а что касается экологического баланса, то ни один строительный материал даже в сравнение не идёт с натуральным деревом. Но при всех преимуществах у такого дома есть один существенный недостаток, пожарные называют подобные строения «сгораемым материалом». А так как причиной возникновения пожаров зачастую становится электричество, самой актуальной проблемой была, есть и будет проводка в деревянном доме. По статистике пожарных организаций на её долю приходится половина всех возгораний в зданиях, выстроенных из деревянного бруса.

Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

  • Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
  • Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

  • Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
  • Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
  • Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
  • Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
  • Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.

Основные этапы

Поэтапно весь процесс монтажа электропроводки в деревянном доме можно поделить на несколько основных шагов:

  • Расчёт общей мощности, которая понадобится для всех потребителей электроэнергии (бытовые электрические приборы, электроинструмент, осветительная сеть).
  • Перед тем, как сделать проводку в деревянном доме, обязательным является составление схематического проекта.

кликните для увеличения

  • На основании схемы и расчётных данных по нагрузке производится подбор и покупка материалов (провода, кабели, коммутационные аппараты, элементы защиты).
  • Выполнение ввода от магистральной линии электропередачи до дома.
  • Установка и сборка распределительного щитка.
  • Монтаж внутренней проводки (в деревянном доме применяют варианты скрытой и открытой прокладки проводников).
  • Установка коммутационной аппаратуры и осветительных элементов (розеток, распределительных коробок, выключателей, люстр, светильников, бра).
  • Монтаж защитного заземления и УЗО.
  • Лабораторные испытания, проверка работы бытовой электрической сети и оформление соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути это должен быть план дома, на котором указываются все элементы освещения, места установки розеток и выключателей, а также бытовых электроприборов, требующих индивидуальной линии (кондиционер, варочная панель, духовой шкаф, водонагреватель).

Желательно на чертеже обозначить максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к индивидуальному автомату (если дом очень большой, их может быть несколько – на каждую комнату либо на каждый этаж). Необходимо предусмотреть отдельный автомат для дворового освещения.

кликните для увеличения



Также индивидуальными линиями запитываются розетки в разных комнатах. Если домик небольшой и комнат немного, все розетки можно подключать от одного автомата. Исключение составляет кухня, на ней столько мощных бытовых приборов, что обязательно необходима отдельная линия.

Таким образом, вы разбиваете всю бытовую электрическую сеть своего дома на группы, теперь по каждой из них посчитайте максимальную нагрузку. Для этого суммируется мощность всех электроприборов, которые могут быть включены одновременно. Исходя из полученных цифр выбирается мощность вводного и отходящих автоматов.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы. Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щиток

Сейчас Энергонадзор требует в частных загородных домах устанавливать два распределительных щитка. Один из них должен находиться за пределами дома, в нём монтируется счётчик электрической энергии. Это делается для того, чтобы контролёр мог в любое время прийти и проверить показания счётчика.

Второй щиток располагается внутри дома, он соединён с тем, что на улице, электрическим кабелем. В нём будут располагаться вводной и отходящие автоматы, устройства защитного отключения УЗО.

В деревянных строениях следует устанавливать навесные распределительные щиты, которым необходимо обеспечить защиту от попадания влаги и пыли. К щитку всегда должен быть свободный доступ.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (её по-другому называют наружная) может выполняться тремя вариантами. Вкратце рассмотрим каждый из них.

Трубы гофрированные электротехнические

Сейчас не проблема купить гофрированные гибкие трубы. Материал их изготовления – специальный пластик, который не поддерживает горение. В них необходимо провести кабель, причём в одной трубе можно размещать два, а при необходимости и больше проводников.

Открытая проводка в деревянном доме быстро и легко выполняется своими руками, но у неё имеются существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят эстетики вашему помещению. А с учётом того, какие сейчас бывают нагрузки, и сколько различных бытовых электроприборов имеется в доме, таких рядов может быть от пяти и более.

К тому же, когда в гофрированную трубу уже протяните кабель, её практически не получится ровно уложить, она не будет натянута как струнка, всё равно в нескольких местах появятся провисы. Такие изгибы тоже смотрятся не очень симпатично.

Ещё один недостаток – гофрированная труба отлично собирает на своей поверхности пыль, удалить которую можно только при помощи пылесоса, но не везде это удобно сделать.

Электротехнический короб

Такие электротехнические короба по-другому ещё называют кабель-каналами. Наибольшее распространение получили короба из пластика, который не поддерживает горение, а при плавлении не выделяют вредных веществ. Они доступны по цене, имеют различную цветовую гамму, бывают на одну и более секций (в таких можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищённым кабелем прямо по стенным поверхностям, считается наиболее оптимальным вариантом. Но такой внешний вид получается совсем унылым, потому что под кабель необходимо смонтировать металлическую или асбестовую прокладку.

Соблюсти все требования безопасности и при этом сделать помещение оригинальным можно с помощью ретро проводки, которая в последнее время набирает популярность. Специальный кабель прокладывается на фарфоровых изоляторах, получается красиво, особенно если и дизайн вашего интерьера соответствует ретро стилю.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

  1. Во время прокладки можно незначительно нарушить изоляционный слой проводников.
  2. Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

  • Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
  • По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
  • Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

  • В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
  • Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.

Испытательные работы

Выполненная электропроводка в доме своими руками обязательно требует проведения комплекса испытательных работ. Вам надо будет вызвать специалистов, а они произведут все необходимые замеры и испытания:

  • выполнят измерение сопротивления изоляции;
  • прогрузят автоматы;
  • сделают измерение сопротивления заземляющего проводника;
  • проверят петлю «фаза-ноль»;
  • выполнят проверку УЗО.

После того, как все испытания будут окончены, они должны выдать протокол, в котором указываются величины всех замеров и вердикт о том, что электропроводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится для представителей энергоснабжающей организации, когда они придут пломбировать счётчик электроэнергии.

Наглядно про нюансы электропроводки в деревянном доме на видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электрике, не полагайтесь только на свои знания и силы. В некоторых моментах консультация профессионалов просто необходима.

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

  1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.
Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

  1. Использовать металлические трубы.
  2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

  • внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
  • в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
  • трубы необходимо подключать к контуру заземления;
  • для прокладки следует вырезать соответствующие каналы;
  • в местах соединения труб необходимо обеспечить герметичность;
  • трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)
Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

  1. Кабель укладывается в металлические гофрированные трубы.
  2. Монтаж с использованием электротехнических коробов.
  3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

  • относительно невысокая стоимость и простота реализации;
  • для изменения конфигурации проводки требуется минимум усилий.
Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в соответствующей статье на нашем сайте: https://www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Список использованной литературы

  • Левадный В.С. «Электрооснащение дома и участка» 2006
  • Масанов Н.Ф. «Открытые электропроводки» 1972
  • В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
  • Ю.М. Черничкин «Большая энциклопедия электрика» 2011

Монтаж электропроводки в деревянном доме - дизайн и безопасность? | | Своими руками

Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанс в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями - это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы. Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)

ЭЛЕКТРОПРОВОДКА - ПРАВИЛА

На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.

В ПУЭ («Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается п. 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов - в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать КЗ жил кабеля без перегорания. - Ред.), так и в закрытых коробках »(очевидно, тоже металлических. - Ред.). Стоит отметить, что ПУЭ-7 являются не в комплекте и не учтены многие нюансы проводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.

Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого установлено требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ - ПРОВОДКА КАБЕЛЕЙ

Сегодня в срубах и срубах кабели прокладывают тремя основными способами - в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.

Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывает нескольких цветов) и керамические изолирующие стаканы совсем недешевы, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная трубка (10), в отличие от витого металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)

.

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.

Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм - в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо провести пробу увеличенной глубины и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Избегайте близости и контакта проводки, даже защищенной, с горючими парами и гидроизоляционными материалами

БЕЗ ПРОВОДА

Существенно упростить разводку в деревянном доме и сделать разводку более безопасной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них - одноканальные и многоканальные радио- и ИК-датчики, работающие от батареек (замена батареек требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

Тип провода или кабеля

Тип проводки и способ установки

Открыть

электропроводка

Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов

На роликах, изоляторах ** или с футеровкой из негорючих материалов ***

Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов

Непосредственно над поверхностью

Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов

В трубах и ящиках из негорючих материалов

Скрытый

электропроводка

Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов

С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов

Провода и кабели защищенные в оболочке из твердых горючих материалов

С футеровкой из огнестойких материалов

То же из негорючего

Непосредственно над поверхностью

Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов

В трубах и воздуховодах из трудновоспламеняющихся материалов - с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов - непосредственно


Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками


КУЛЬТУРА ЭЛЕКТРОУСТАНОВКИ

Чрезвычайно важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Контролируют качество комплектующих, рассчитывают номинал защитных устройств, монтируют экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ - ВИДЕО

© Автор: Владимир Григорьев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Цветочный контейнер своими руками из дерева - чертеж Как сделать деревянную тару для ...
  • Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады ...
  • Как заработать на вредителях сада и огорода своими руками - народные средства защиты Настои и отвары от вредителей...
  • Укладка доски пола - таблица расчета Как рассчитать толщину досок и ...
  • Как помочь деревьям после: урагана, града, ливней и жары: таблица памятка ЭЛЕМЕНТ В САДЕ: УСТРАНЕНИЕ ПОСЛЕДСТВИЙ ...
  • Современные источники света вместо лампочек Чем осветить дом вместо лампочек ...
  • Лесные угодья - заготовка и смеси своими руками Как заготовить листовую землю + ...

    Подписаться на обновления в наших группах и поделитесь.

    Давай дружить!

  • 7 шагов, которые следует соблюдать при электромонтаже дома

    Электросистема вашего дома - сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

    Ниже приведены шаги, которые необходимо соблюдать при электромонтаже в доме.

    1. Создайте письменную схему

    Разработайте электрическую схему, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.

    1. Установите кабелепроводы

    Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать потерь каналов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал.Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

    Вам также следует оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

    1. Знать количество розеток

    Определите, сколько розеток и переключателей будет работать в одной цепи. Обычно рекомендуется использовать шесть розеток на цепь 110 вольт в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

    1. Просверлите отверстия для проволоки

    Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить провода. Чем больше у вас розеток, тем безопаснее будет ваш дом.

    1. Установите выключатель

    Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем.Желательно размещение в подвале или подсобном помещении.

    1. Протяните провода к розеткам.

    Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или переключателю каждой цепи. Вы также можете пропустить провода прямо через коробку. Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

    Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

    1. Установите цепи

    Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

    Электромонтаж в деревянном доме

    Электромонтаж в деревянном доме

    Сегодня в дачной застройке наблюдается рост удельного веса деревянных построек, так как они имеют множество преимуществ. Однако, помимо положительных качеств, есть и отрицательные черты: быстрая горючесть и горючесть.Поэтому качественная разводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.

    Содержание

    • Дизайн - основа успеха
    • Наружная проводка, установка
    • Установка оборудования в щит
    • Схема внутренней сети
    • Открытый способ установки
    • Скрытые особенности проводки
    • Маркировка устройств , экраны, кабель
    • Установка выключателей и розеток
    • Прохождение через деревянные поверхности
    • Как выбрать электрический кабель
    • Измерение сопротивления проводки

    Дизайн - основа успеха

    Электромонтаж в деревянном доме начинается с разработки документа, такого как проект электропроводки.На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подойти к этому занятию нужно с большой ответственностью, ведь дальнейшее безопасное проживание в коттедже зависит от выбранного способа разводки.

    Расположение электропроводки в деревянной конструкции следует заложить еще на стадии проектирования

    Для начала рекомендуется пригласить на дом специалиста электромонтажной компании, который осмотрит все комнаты в доме, укажет места установки выключателей, диммеров и розеток.Хозяевам нужно определиться, каким методом будет проложена проводка в деревянном доме. В таких постройках допускается прокладка внутренней проводки в плинтусах с кабельным каналом, воздуховодами ПВХ, гофрированными и жесткими трубами ПВХ, металлическими трубами, металлическими шлангами.

    Наружная проводка, установка

    После утверждения проектной документации проводятся электромонтажные работы. Первостепенной задачей является прокладка кабеля от ЛЭП до щита, установленного в доме. Прокладывайте кабель по воздуху или под землей.Чтобы узнать больше, нужно набрать в Google «фото разводки в деревянном доме» и просмотреть предложенные результаты.

    Воздуховод для прокладки внешней проводки наиболее эффективен и экономичен

    Воздуховод достаточно быстрый и экономичный. В этом случае используется самонесущий изолированный кабель, имеющий другое сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.

    Подземная техника более трудоемкая и дорогая, но имеет много преимуществ.Кабель расположен в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как вероятность его повреждения меньше. Для подземного устройства линии при подведении электричества к деревянному дому применяется силовой медный провод.

    Монтаж оборудования в щит

    Завершив внешний электромонтаж деревянного дома, принято подводить ввод кабеля через металлическую гильзу в помещение.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.

    Щиток нельзя устанавливать в помещениях с повышенной влажностью.

    Устройства защитного отключения и автоматические выключатели устанавливаются в щит. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

    Схема внутренней сети

    Внутренняя разводка в деревянном коттедже считается залогом безопасности жителей.Неквалифицированная проводка очень часто становится причиной пожаров. Существует два способа прокладки проводки внутри деревянной конструкции - открытый и скрытый. По этим названиям понятен внешний вид данных транзакций ..

    Открытый способ монтажа

    Из двух способов безопаснее вскрыть проводку в деревянном доме. К тому же выполнение таких электромонтажных работ обойдется дешевле. Провода укладываются на внутреннюю поверхность здания, прикрепляются к потолкам, стенам и другим элементам конструкции.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в коробку из ПВХ.

    Открытая проводка в деревянном доме: кабель укладывается в самозатухающие каналы.

    Электропроводка прокладывается в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать желаемый цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.

    Электропроводка в коттедже с помощью ретро-плетеного кабеля - еще один способ укладки материала снаружи.Кабель имеет вид скрученного шнура и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Главное преимущество - зазор между поверхностью и кабелем. Кроме того, такой вид проволоки способен украсить любой бревенчатый дом.

    Особенности скрытой электропроводки

    Скрытая электропроводка характеризуется достаточной недоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ.Однако львиная доля покупателей предпочитает эту технику, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид отделкой своего дома электрическими панелями и проводами.

    Скрытая проводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соответствия всем стандартам безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемники к осветительным приборам, выключателям и розеткам выполнены в специальных отверстиях.

    Скрытая проводка в деревянном доме - очень сложный и дорогостоящий процесс, оправданный только эстетикой

    При прокладке электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. . В перекрытиях деревянного дома кабель укладывают в трубы из негорючего пластика и следят за тем, чтобы на трубу и кабель не было механического воздействия.

    Скрытая проводка может располагаться в заземленных металлических шлангах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется учитывать это, не позволяя бревнам влиять на проводку в металлических шлангах. Проволока проходит через стену через специальные металлические гильзы. Оба способа монтажа электропроводки имеют свои достоинства и недостатки, поэтому часто практикуется комбинированный способ электромонтажа.

    Маркировка устройств, экранов, кабеля

    После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для размещения выключателей, розеток, диммеров, щитов и светильников.При разметке нужно соблюдать осторожность, чтобы в будущем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует планировать так, чтобы кабельные трассы не мешали установке мебели.

    Проволока в кабельных каналах будет смотреться максимально гармонично и эстетично. Вы можете подобрать любую картину из дерева любого оттенка. К таким каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена на эти детали вдвое выше самих коробок, экономить деньги нецелесообразно, так как несовместимые места коробок никто не совмещает идеально.

    Разметка электропроводки в деревянном доме

    При покупке каналов следует обращать внимание на толщину стенок и короба замка. Выполняя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические компании не думают, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует поломку замков при открытии крышки канала.

    Чтобы добавить кабель в коробку, придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, которым можно открыть крышку, но абсолютно не все электрики задумываются об этом. Лучше выбирать короб с технологически выдержанной геометрией профиля, большими стенками и одинарным замком.

    Установка выключателей и розеток

    Когда схема подключения в деревянном доме изучена, а разметка кабельных линий завершена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, основания для бра и светильники должны иметь металлическую платформу для крепления к потолку или стене электромонтажного изделия, поскольку электромонтаж электрооборудования на металлических платформах является наиболее пожаробезопасным вариантом.

    Установка выключателей и розеток в деревянном доме

    После установки всех площадок следует заняться установкой кабельных коробов. Каким бы точным ни был глаз специалиста, все электромонтажные работы должны выполняться с использованием уровня.

    Проход по деревянным поверхностям

    Вся проводка, проходящая через деревянные стены, перегородки, фундаменты, должна выполняться по металлическим трубам, которые называются вводами. Прежде чем приступить к электромонтажу провода через горючие стены, рекомендуется просверлить их, затем вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон горючего основания.

    Прохождение провода через деревянные поверхности

    Рекомендуется обратить особое внимание на то, чтобы такие рукава по краям были снабжены пластиковыми рукавами, которые могут защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабельный канал нужно смонтировать таким образом, чтобы конец металлической гильзы входил в коробку.

    Как выбрать электрический кабель

    Для прокладки электропроводки в деревянном доме нужен определенный кабель.Провод для питания частного дома следует покупать с индексом «NG», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «пониженное дымовыделение». Для электромонтажа в деревянном доме предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.

    Выбор электропровода для деревянного дома

    Выбор сечения разводки напрямую зависит от мощности, которую потребляет электрооборудование.Обычно дизайнеры закладывают в световых проектах 3 на 1,5 миллиметра, а на розеточные группы - 3 на 2,5 миллиметра. Для организации электроснабжения электроплит понадобится провод, сечение которого не менее 6 квадратных миллиметров. На кабеле лучше не экономить. Линии отводов должны быть рассчитаны с минимальным количеством розеток, расположенных в одной группе. Если от экрана к блоку проложен провод, состоящий из 4 выводов, то больше к нему подключать ничего не рекомендуется. Только тогда проводка прослужит долгие годы.Связь сечения кабеля и мощности электроприборов можно найти в соответствующих таблицах.

    Измерение сопротивления проводки

    После выполнения таких работ, как устройство электромонтажа в деревянном доме, нужно сразу измерить сопротивление изоляции проводки.

    Измерение сопротивления электропроводки в деревянном доме

    Данная манипуляция проводится для того, чтобы не повредить изоляцию жилы при установке. Такие электрические измерения рекомендуется проводить один раз в 3 года, чтобы защитить деревянный дом и его легковоспламеняющиеся основания от коротких замыканий в проводке.

    Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера считают, что кабель в деревянной конструкции должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. Если выполнять монтажные работы по приведенной выше инструкции, проводка в своем коттедже прослужит долгие годы.

    Все, что вам нужно знать о домашней электропроводке

    Электропроводка дома - это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию в доме, таким как телевизор, лампы, кондиционеры и т. Д.

    Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

    5 различных типов систем электропроводки дома
    1. Шпилька для проводов

      Эта проводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы. Их держат на стенах и потолке с помощью фарфоровых планок с пазами, дерева или пластика. Это временная электропроводка, поэтому она не подходит для использования в жилых помещениях.Более того, в наши дни система электропроводки с планками используется редко.

    2. Электропроводка обсадных труб и крышек

      Раньше он был довольно популярен, но сейчас считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке. В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели. Кабели проходили через деревянные кожухи, в которых кожух был изготовлен из деревянной полосы с параллельными продольными канавками, прорезанными для размещения кабелей.

    3. Проводка планки

      Это когда одиночный электрический провод или группа проводов прокладываются по деревянной обрешетке. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.

    4. Проводка в свинцовой оболочке

      В проводке со свинцовой оболочкой используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца.Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

    5. Кабельная проводка

      Существует два типа кабельной разводки в зависимости от прокладки труб:

      • Поверхностная проводка из кабелепровода Когда трубы из GI или ПВХ устанавливаются на стены или крышу, это называется поверхностной кабельной разводкой. Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равном расстоянии. Внутри коробов прокладываются электрические провода.
      • Скрытая проводка из кабелепровода Когда кабельные каналы скрыты внутри пазов в стене или точеной кирпичной стены, это называется скрытой проводкой из кабелепровода. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

    Вот некоторые преимущества и недостатки системы скрытой проводки

    Преимущества

    • Это безопасная система электропроводки
    • Защищено от химического воздействия, влажности и других внешних факторов
    • Без риска поражения электрическим током
    • Это эстетично
    • Отсутствие риска износа, возгорания или повреждения изоляции кабеля
    • Довольно надежно
    • Ремонт можно легко выполнить, так как старые провода можно легко заменить

    Недостатки

    • Дороже по сравнению с проводкой через кабелепровод
    • Сложно изменить расположение выключателей или приборов
    • Установка сложная
    • Трудно найти дефекты проводки
    • Добавление дополнительного канала в будущем - утомительная задача

    Если электропроводка не выполнена должным образом или не обслуживается должным образом, это может привести к опасным ситуациям, таким как электрический пожар.Поэтому важно проявлять большую осторожность при прокладке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить у себя дома, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий ассортимент электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

    D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических соединителей, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает свои электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

    Поделитесь этой историей, выберите платформу!

    Основные методы подключения, которые должен знать каждый электрик

    Если вы электрик, я уверен, что есть несколько основных методов подключения, с которыми вы знакомы. Домовладельцы, знакомые с бытовыми электрическими системами, также могут захотеть ознакомиться с некоторыми из этих методов. Это может помочь им понять проблемы с электричеством, которые возникают в их домах.Независимо от того, работаете ли вы с электричеством профессионально или просто хотите поработать по дому, вот несколько основных методов электропроводки, с которыми вы должны быть знакомы.

    Основные методы подключения

    Коммунальное предприятие обеспечивает электроэнергией дома и предприятия. Чтобы подать электричество в здание, необходимо подключить главный распределительный щит к дому. Через этот главный распределительный щит проходят различные типы нагрузок и используются разные типы проводки.Они могут применяться в жилых, коммерческих и промышленных целях.

    Шпилька для проводов

    Здесь используются кабели с ПВХ изоляцией. Они крепятся к стене с помощью фарфоровых, деревянных или пластиковых планок, которые устанавливаются на расстоянии 0,6 км друг от друга. Этот тип проводки относительно недорог, но также лучше всего подходит для временного использования и не подходит для домашней электропроводки. В наше время он используется редко.

    Электропроводка обсадных труб и крышек

    Кабель проходит через деревянный кожух с параллельными канавками, которые появляются через равные промежутки времени вдоль него.Корпус крепится к потолку или стене саморезами. Затем его закрывают крышкой, чтобы защитить провода. Эта система также относительно недорога, но существует высокий риск коротких замыканий, которые могут привести к пожару.

    Проводка планки

    Электропроводка из планок - один из основных методов электропроводки, используемых сегодня. При разводке реек изолированные провода проходят через прямые деревянные рейки из тикового дерева. Они крепятся к потолку или стене с помощью дюбелей или шурупов. Кабели закрепляются на планках с помощью зажимов из луженой латуни, которые крепятся стойкими к ржавчине гвоздями.Это простой и эффективный вид проводки, который в основном используется для установки внутри помещений.

    Кабельная проводка

    В кабельной проводке используются кабели из ПВХ, которые проходят через ПВХ или стальные трубы. Если трубы проходят по поверхности стен и потолка, это называется поверхностной проводкой. Если он проходит по поверхности стен и покрыт штукатуркой, это называется скрытой проводкой из кабелепровода.

    Поверхностная кабельная проводка используется в промышленных приложениях для подключения тяжелых двигателей.Скрытая проводка используется в жилых помещениях и является наиболее популярным из основных методов проводки в жилых помещениях, поскольку она более безопасна и эстетична.

    Если вы электрик или проводите электромонтаж в своем доме, важно знать эти основные методы подключения. Так вы сможете лучше понять, какой вид работы требуется в вашем доме. Однако, хотя знакомство с прокладкой кабелей в вашем доме может быть полезно, вам не следует пытаться выполнять какие-либо электромонтажные работы, если вы не являетесь квалифицированным специалистом.Удачи в безопасном и эффективном решении электрических проблем в вашем доме.

    Правила использования электрических проводов в открытых местах

    Одним из аспектов домашней электропроводки, на который будут обращать пристальное внимание инспекторы по электрике, является неправильное использование неметаллических кабелей (NM) в открытых местах. Обычно открытые участки, где это обнаруживается, находятся на стенах фундамента подвала или на поверхностях и концах стоек и балок в незаконченных помещениях с каркасом.

    Национальный электротехнический кодекс, который является основой всех местных строительных норм и правил, содержит особые правила прокладки электрических проводов, чтобы они были защищены от повреждений.

    Применение электрического кабеля

    NM по назначению

    Кабель NM, также известный под торговым названием Romex, является наиболее распространенной формой электрического провода, используемого в бытовых электромонтажных работах.

    Кабель NM представляет собой пучок отдельных токопроводящих проводов, обернутых пластиковой виниловой внешней оболочкой. Обычно кабели содержат токопроводящие провода сечением 10, 12 или 14 для индивидуальных домашних цепей.

    Оболочка кабеля NM обеспечивает некоторую защиту от случайных физических повреждений.Обшивка Romex изготовлена ​​из прочного поливинилхлорида (ПВХ) термопласта. Оболочка проводов 14 и 12 AWG имеет толщину 15 мил. Тем не менее, независимо от того, насколько прочна оболочка из НМ, она не предназначена для открытых приложений. Типичные местоположения включают:

    • Внутренние полости в стенах, покрытые обработанными поверхностями стен, недоступные для кабеля.
    • Внутри воздушных пустот стен из кирпичного блока или плитки, но только там, где они сухие: стены не могут быть влажными или мокрыми.
    • Между открытыми балками или стойками, при условии, что кабели пропущены вдали от лицевых сторон элементов каркаса.Обычно это делается путем сверления отверстий в центрах элементов каркаса и пропуска кабелей через отверстия.

    НМ Проволока Неправильное использование вне помещений

    Национальный электротехнический кодекс запрещает использование кабеля NM в ситуациях, когда он подвергается воздействию, при котором возможно физическое повреждение.

    Одним из примеров этого является то, когда электрик, выполняющий самостоятельную работу, прикрепляет кабель NM к передней поверхности стоек или потолочных балок или к тому месту, где он крепится к поверхности бетонных фундаментных стен.Хотя кабель NM может проходить через отверстия, просверленные в центрах открытых элементов каркаса, его нельзя прикреплять через переднюю поверхность шпилек, поскольку это создает возможность зацепления или повреждения кабелей.

    Точно так же NM, прикрепленный к поверхности бетонных стен, подвержен повреждениям и поэтому не допускается.

    Электропроводка для открытых мест

    Один одобренный способ прокладки проводки через открытые поверхности - это установить утвержденный жесткий кабелепровод через элементы каркаса или стены, а затем проложить отдельные токопроводящие провода THNN внутри кабелепровода.Такая проводка хорошо защищена от физических повреждений.

    Цитата из Национального электротехнического кодекса выглядит следующим образом:

    Защита от физических повреждений: Кабель должен быть защищен от физического повреждения там, где это необходимо, с помощью жесткого металлического кабелепровода, промежуточного металлического кабелепровода, металлических электрических трубок, ПВХ-трубопровода по Графику 80, типа RTRC, маркированного суффиксом -XW, или другими утвержденными средствами.

    Наиболее распространенный тип трубопровода известен как электрические металлические трубки (EMT), но также используются и другие типы труб, в том числе гибкий металлический канал (FMC), промежуточный металлический канал (IMC), который более прочен и обеспечивает большую устойчивость к коррозии, пластиковый трубопровод (ПВХ), чаще всего используемый под землей, и жесткий металлический трубопровод (RMC), самый тяжелый из имеющихся.

    Электропровод предназначен для использования с отдельными типами проводов. Наиболее распространенными являются провода THHN, которые представляют собой отдельные медные токопроводящие провода с цветной термостойкой пластиковой изоляцией вокруг них.

    В Национальном электротехническом кодексе есть особые правила относительно того, сколько проводников может поместиться в кабелепровод любого диаметра:

    • Кабелепровод 1/2 дюйма : до 9 проводов 12-го калибра
    • Кабелепровод 1/2 дюйма: До 12 проводов 14-го калибра
    • 3/4 дюйма Кабелепровод : до 16 проводов калибра 12
    • Кабелепровод 3/4 дюйма: До 22 проводов калибра 14

    Можно ли проложить кабель NM внутри кабелепровода?

    Если инспектор по электротехнике отметил кабель NM, который проложен неправильно, у вас может возникнуть соблазн установить кабелепровод, а затем повторно использовать тот же кабель NM, пропустив его через новый канал.

    Это предмет споров среди электриков. Некоторые профессионалы утверждают, что кабель NM внутри кабелепровода может быть восприимчив к нагреву, и поэтому это недопустимо. Другие придерживаются более снисходительной точки зрения. Хотя Национальный электротехнический кодекс прямо не запрещает прокладку кабеля NM внутри кабелепровода, на практике сделать это очень сложно, и очень немногие профессиональные электрики будут выполнять такую ​​установку.

    Принята практика - прокладывать внутри кабелепровода только отдельные проводники THHN (или другой утвержденный вид проводов).Провода THHN относительно недороги, и их гораздо легче прокладывать через кабелепровод, поскольку они тонкие и имеют меньшее покрытие.

    Cordwood: пять основных электрических советов

    Прокладка электрических проводов в деревянном доме требует понимания домашней электрической системы и электробезопасности. Я лично решил обе проблемы, наняв специалиста-электрика, который помог мне установить проводку.

    В течение последних 30 лет учителя из дровяной древесины пропагандируют использование почтовых опор для домов из дров.Так много преимуществ: 1. Крышу можно возвести до того, как начнутся дрова. 2. Проводка может быть установлена. 3 Сантехнические линии можно запустить. 4. Можно установить шкафы. 5. Материалы и рабочие остаются высокими и сухими. 6. Если зима наступит рано, незаконченные участки можно временно оградить, и можно продолжить внутренние работы.

    Самый эффективный способ прокладки электропроводки - это сделать ее до того, как будут построены стены из бревна. То же самое и с сантехникой. Хороший план дома / этажа должен включать в себя все характеристики электропроводки.

    Вот пять основных способов подключения бревенчатого дома. Владелец / застройщик должен провести анализ затрат и выгод, чтобы определить, что работает с точки зрения бюджета, что безопасно, а что одобрено кодексом.

    I. Использование металлических кабелепровода. Это самый безопасный и наиболее совместимый с кодом метод. Провода можно тянуть после установки кабелепровода и менять в любое время.

    2. Используя проволоку 14-2 или 12-2 , прикрепленную скобами к середине каркаса стойки.Электропроводка 12-2 также может использоваться для подземной проводки, оболочка провода непроницаема для почвы.

    3. 14-2 проводка прилеплена к столбам и проложена на чердак. Обратите внимание на угол стека, построенный в виде единой стойки слева.

    Окно со стойкой имеет отверстие для розетки под ним. Клейкая лента - это попытка убрать отпечатки ладоней на столбе 150-летней давности.

    4. Blue Smurf Wiring (гибкие пластиковые трубки).

    Провода можно «пропустить / протянуть» через гибкую трубку заранее. Пластиковая оболочка защищает провода. Розетки и выключатели можно разместить в любом месте стены (а не только рядом со стойкой).

    Это законченный интерьер дома «Blue Smurf Wiring», пластины переключателей прикрепляются к стойке, а затем закрепляется крышка.

    5. Канал с выдолбленными бревнами для штепсельных ящиков.

    6. Труба может быть размещена внутри стен из бревенчатой ​​древесины. Это также называется кабельной дорожкой или дорожкой , проводкой (среди других названий) и позволяет строителю принимать решения о проводке после того, как дрова будут закончены.

    Обратите внимание на привлекательный беспорядочный рисунок и плотные стыки раствора.

    Электропроводка Raceway устанавливается на поверхность стен.

    Майкл Хэнсон из Миннесоты демонстрирует свою трубку Blue Smurf для утверждения норм и простоты конструкции.

    Компания Peterson демонстрирует соответствие нормам в Висконсине с использованием провода 14-2 с проволочными скобами вдоль внутренней стороны столбов (там, где раствор не касается.

    Это не исчерпывающий список, это только начало. Я не упомянул BX, Romex или другие методы безопасной изоляции проводов от случайного повреждения. Размещение проводки в центральной полости (Вариант 2) на расстоянии 8 дюймов от потенциального повреждения (и закрепление скобами для проводов) - самый простой и наименее затратный метод прокладки проводки ДО начала заполнения дровами.

    Если вы хотите узнать, как построить коттедж, хижину или дом из бревен, посетите, пожалуйста, www.cordwoodconstruction.org Пока вы там, щелкните изображения, прочтите краткие статьи, ознакомьтесь с последними семинарами и информационным бюллетенем, а также если если вы заинтересованы, нажмите на Интернет-магазин книг , чтобы увидеть всю литературу по древесине, доступную в печатном и электронном формате.

    Если у вас есть вопросы, на которые нет ответов на веб-сайте, вы можете написать мне по адресу richardflatau @ gmail.com

    Читатели запросили краткую биографию, так что вот:

    «Ричард и Бекки Флэтэу построили свой дом из бревен без закладных в 1979 году в Меррилле, штат Висконсин.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
