Как расклинить окно и стеклопакет?

Нередки случаи, когда металлопластиковое окно, радовавшее своей безотказной работой на протяжении довольно длительного времени начинает давать сбои. Эти сбои могут проявляться в виде заедания створки о раму при открывании и закрывании, нечеткой работе фурнитуры, или, вообще, в невозможности открыть или закрыть окно.

Если с помощью регулировок фурнитуры, например, петель, эту проблему не удается устранить, существует почти стопроцентная вероятность того, что стеклопакет был неправильно расклинен на производстве.

Почему створка начинает заедать?

Чтобы разобраться в этих причинах, необходимо иметь представление о конструкции окна и способе фиксации в нем стеклопакета.

Стеклопакет вставляется в створку и прижимается к резиновому уплотнителю на ней с помощью штапика. Тем самым обеспечивается ее герметичность. А перед этим стеклопакет «выставляют» сверху, снизу и по бокам с помощью специальных монтажных пластин.

Существуют определенные правила установки этих монтажных пластин, еще называемых «мостами». Если их нарушить, может возникнуть деформация металлопластикового профиля. Например, если монтажную прокладку расположить под стеклопакетом посередине.

Расклинка зависит от формы, открываний и размеров

Казалось бы, что такое расположение даст равномерное распределение тяжести стеклопакета и будет наилучшим. К сожалению, это не так, и такое расположение монтажной прокладки является типичной ошибкой. В этом случае вся немалая тяжесть стеклопакета будет приходиться на середину профиля, и вызывать его деформацию.

Даже, если это профиль высокого качества от известного мирового бренда, с течением времени эта проблема себя проявит. А если у вас не очень высококачественный профиль с тонкостенной армирующей вставкой, то эта проблема проявит себя очень скоро.

Поэтому, очень важно правильно проводить расклинивание стеклопакета. В дальнейшем это позволит избежать ненужных проблем.



Проверка геометрии створки

Появление заедания створки при открывании-закрывании свидетельствует о потере створкой своей изначальной формы или, другими словами, о нарушении ее геометрии.

Для проверки геометрии створки нам понадобится карандаш и линейка. Карандашом проводим линию сначала по верхнему краю створки со стороны ручки, а затем по нижнему краю.

Открываем створку и с помощью линейки измеряем расстояние от этих линий до края рамы. Оно должно быть одинаковым или отличаться максимум на 1-2 мм (обычно это расстояние составляет 8 мм). Если створка просела, эти значения могут существенно отличаться. Например, внизу – 12 мм, а вверху 4 мм. Другими словами, произошло смещение створки на 4 мм вниз. Такое положение дел однозначно говорит о необходимости расклинивания стеклопакета.

Правила расклинивания стеклопакета

Почему расклиниванием стеклопакеты мы хотим восстановить форму створки? Дело в том, что именно стеклопакет является тем жестким каркасом, который дает возможность гибкому пластиковому профилю держать заданную форму. Поэтому, так важно строго соблюдать определенные правила при монтаже стеклопакета.

С чего же начать восстановление геометрии створки?

В-первую очередь удаляем штапики. Начинаем с самого длинного, обычно это боковой штапик. Для этого между ним и профилем посередине вставляем любой подходящий инструмент – металлический шпатель, широкий нож или отвертку. Отжимаем штапик от профиля, а затем расширяем эту щель к его краям. В результате штапик «выходит» из зажимов-фиксаторов, и его можно снять. Короткие штапики (нижний и верхний) начинаем удалять со свободного края.

Удалив штапики, извлекаем стеклопакет из створки. В ней вы должны увидеть фальцевые вкладыши и «мосты». Эти «мосты» бывают разной толщины и могут иметь цветовую маркировку. «Мосты» белого цвета имеют толщину – 1 мм, синего – 2 мм, красного – 3 мм, желтого – 4 мм и зеленого – 5 мм.

Теперь можно приступить к правильному расклиниванию стеклопакета:

Фальцевые вкладыши, представляющие собой пластиковые салазки, в которые укладываются «мосты», размещаем в следующем порядке:

• внизу и сбоку(внизу) со стороны петель на расстоянии не более 5 см от края;
• вверху по диагонали(со стороны ручки) и сбоку (вверху) также на расстоянии не более 5 см от края.

Укладываем на нижний фальцевый вкладыш «мост» такой же толщины, какой был ранее, и устанавливаем стеклопакет в створку. Важно, чтобы ширина «мостов» была такой же, как и толщина стеклопакета. Затем с помощью монтажной лопатки, отжимая профиль, ставим «мосты» на вкладыши по бокам, убирая лишний зазор.

Приподняв за ручку створку, чтобы придать ей нужную форму, ставим «мост» на верхний вкладыш. В случае, рассмотренном выше, он должен быть не менее 4 мм толщиной. Также помещаем «мост» со стороны заднего прижима, чтобы избежать продувания в районе петель.

Закончив с установкой «мостов», устанавливаем штапики на место в обратном порядке.



Расклинивание стеклопакета | СтройFAQ

Расклинивание стеклопакета — это установка по внутреннему периметру оконного профиля специальных подкладок для выравнивания и надежной фиксации стеклопакета. Правильно выполненное расклинивание позволяет исключить риск провисания оконной створки.

Зачем стеклопакету расклинивание

Пластиковые профиля из которых делают современные окна имеют весьма солидную прочность, но и ее недостаточно чтобы сохранять геометрию в течении многих лет удерживая на себе внушительный вес створки. В итоге, если неправильно установить стеклопакет створка вскоре начнет провисать и может полностью заклинить. Даже, если это профиль высокого качества от известного мирового бренда, с течением времени эта проблема себя проявит. А если у вас не очень высококачественный профиль с тонкой армирующей вставкой, то эта проблема проявит себя очень скоро.

Но в конструкции окна есть жесткий элемент ни при каких условиях не меняющий свою геометрию – стеклопакет, и именно он является тем жестким каркасом, который дает возможность гибкому пластиковому профилю держать заданную форму. Таким образом, если рама створки будет со всех сторон упираться в стеклопакет, она сохраняет свою форму. Но разместить точки опоры нужно правильно и эта процедура называется расклиниванием.

Обычно расклинивание производится на заводе при сборке окна на специальных стендах, но в случае с очень большими окнами или при замене стеклопакета расклинивание приходится производить на месте.

Виды подкладок и их назначение

Существует несколько видов подкладок различных по назначению и расположению. Наиболее часто используются рихтовочные пластины в паре с фальцевыми вкладышами и дистанционные подкладки.

• Универсальный фальцевый вкладышФальцевый вкладыш (выравниватель фальца) — используется для выравнивания скошенного фальца профиля перед установкой опорной подкладки. Дополнительной функцией вкладыша является создание отверстий для отвода влаги и обеспечения циркуляцию воздуха между рамой и стеклопакетом.

  Для каждой системы ПВХ профилей используются свои фальцевые вкладыши, максимально совместимые именно с этими профилями. Существуют также и более универсальные фальцевые вкладыши, которые можно использовать с разными профилями.

• Рихтовочные пластиныОпорные подкладки (рихтовочные пластины; опорно-расклинивающий вкладыш) — пластиковые пластины устанавливаемые на фальцевый вкладыш для распределения нагрузки от стеклопакета и создания необходимого зазора. Подкладка может быть выполнена с поперечным буртиком, взаимодействующим с краем фальцевого вкладыша. При этом в зависимости от местонахождения в створке выполняется задача как опорной, так дистанционной подкладки.

  Тощина рихтовочных пластин варьируется от одного до 6 мм, при этом, каждой толщине соответствует свой цвет: 1 мм – белый, 2 мм – синий, 3 мм – красный, 4 мм – желтый, 5 мм – зеленый, 6 мм – черный. За счет подбора толщины опорных подкладок производится регулировка зазоров между стеклопакетом и профилем.

  Длина пластин от 8 до 10 см, ширина равна толщине стеклопакета + 2 мм. Использование подкладок с шириной меньше толщины стеклопакета – запрещено!

• Дистанционная подкладка (расклинивающий вкладыш) — гибрид фальцевого вкладыша и рихтовочной пластины с меньшей несущей способностью. Используется исключительно для создания необходимого зазора (дистанцирования) между стеклопакетом и профилем в местах не испытывающих особой нагрузки. Используется редко, так как успешно заменяется рихтовочными пластинами, но в некоторых случаях, например, при расклинивании противовзломного остекления, используются исключительно дистанционные подкладки.
• Подкладочный мостПодкладочный мост — опорная подкладка используемая в стеклопакетах с прямым фальцем, то есть, когда не требуется фальцевый вкладыш. Представляет из себя рихтовочную пластину с каналам для проветривания фальца на нижней стороне. При этом в зависимости от местонахождения в створке выполняется задача опорной или дистанционной подкладки.
• Вспомогательная подкладка — используется исключительно во время расклинивания стеклопакета. По окончанию работ вспомогательная подкладка удаляется. Если вспомогательную подкладку не удалить, возникает риск повреждения стекла.

Расположение подкладок

Располагаться подкладки должны строго в определенных местах. В глухих окнах подкладки располагаются следующим образом – две опорные по низу стеклопакета, и дистанционные по по бокам. В отрывающихся створках подкладки размещают по принципу щитовой двери — диагональ давления служит тому, чтобы створка держалась в ее положении.

На любой стороне стеклопакета рекомендуется устанавливать не более двух опорных подкладок.

При этом, нужно соблюдать правильное расстояние от угла створки до подкладки. Обычно их размещают на расстоянии равном длине подкладки – 10 см. В некоторых случаях допустимо сокращение расстояния до угла до 2 см, но при этом необходимо помнить, что приуменьшении расстояния до угла возрастает напряжение края стекла так как слишком большая часть стеклопакета остается без опоры. А при излишнем удалении от угла, вся немалая тяжесть стеклопакета будет приходиться на середину профиля, и вызывать его деформацию.

При очень широких окнах может потребоваться увеличение расстояния до угла, чтобы расположить подкладки в местах крепления конструкции рамы, способных нести нагрузку. Допускается расстояние до 250 мм.

Схема расположения опорных и дистанционных подкладок подробно описана в ГОСТ 30674-99 “Блоки оконные из поливинилхлоридных профилей”.При расклиниваннии дверей из ПВХ профиля принцип расположения подкладок остается тем же. Единственное отличие – при использовании усиленных замков рекомендуется установка дополнительных подкладок в местах запирания.О необходимости расклинивания секций заполнителем которых служит сэндвич-панели ведутся споры даже среди опытных монтажников, так как считается, что он не обладает достаточной жесткостью. Тем не менее даже тонкостенная панель, зажатая со всех сторон, способна сохранять свою геометрию при внушительных нагрузках, подобно тому, как лист ДВП толщиной всего 4 мм закрепленный на тыльной стороне шкафа успешно сохраняет его геометрию.

Почему подкладки ставятся только по углам стеклопакета

Оконнный профиль и стеклопакет взаимно влияют друг на друга, но их реакция на внешние факторы различна.

При температурных деформациях или динамических воздействиях пластиковый профиль может выгибаться, и если бы стеклопакет опирался прямо на него, выгибаясь профиль мог бы просто раздавить стекло. В тоже время, стеклопакет, своим весом, также воздействовал бы на профиль выгибая его наружу.

Защитой от этого служит компенсационный зазор, в который и устанавливаются подкладки. Причем, они устанавливаются в местах наименее подверженным деформациям – ближе к углам.

Подкладки под стеклоопакет. Фото: Roto Glas-Tec

Самостоятельное расклинивание стеклопакета

Не смотря на все описанные выше нюансы, сама по себе процедура раскинивания стеклопакета совсем не сложная у при стандартной конфигурации окон не должна вызвать трудностей у домашнего мастера. Все что для этого понадобится – набор рихтовочных пластин ширина которых равна толщине вашего стеклопакета + 2 мм, а также пластиковая или деревянная лопатка.

Поэтапная инструкция по расклиниванию стеклопакета

1. Расклинивание стеклопакета начинается снизу. Для этого его необходимо аккуратно приподнять при помощи лопатки, и разместить под ним подкладку.

   Если профили имеют скошенный фальц, подкладка устанавливается на выравниватель фальца идущим в комплекте с профилем. Главное подобрать подкладки подходящей толщины и ширины и установить их в точках указанных на схемах приведенных выше. Установка более узких подкладок по диагонали не допускается, так как, в таком случае крайнее стекло будет иметь минимальную точку опоры и со временем может лопнуть.
2. Далее устанавливаются остальные подкладки. Толщина подкладок при этом подбирается так, чтобы они с трудом входили в зазор между фальцевым вкладышем и стклопакетом. Основное правило – использовать на одной стороне подкладки одинаковой толщины чтобы стеклопакет встал строго параллельно фальцу профиля.
3. После окончания работ стеклопакет прижимается штапиками. Сначала устанавливаются штапики по длинным сторонам окна, а затем по коротким.

Видео

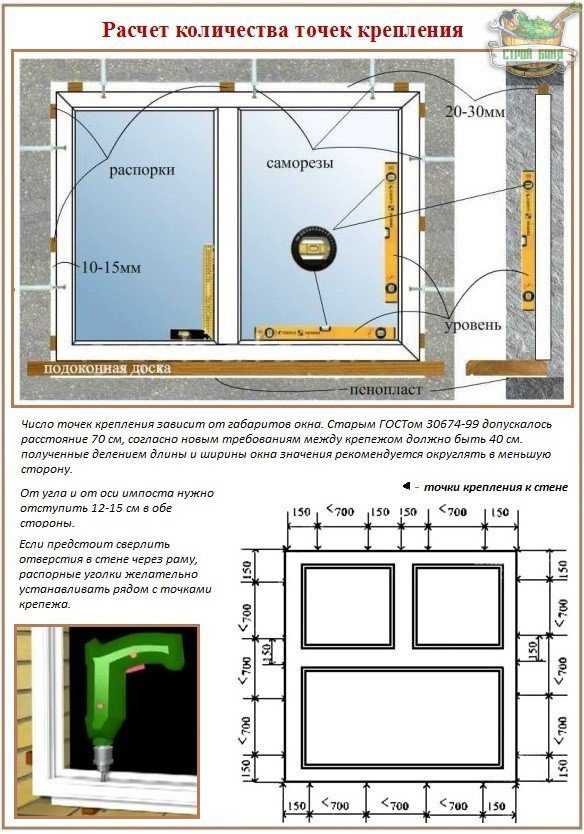

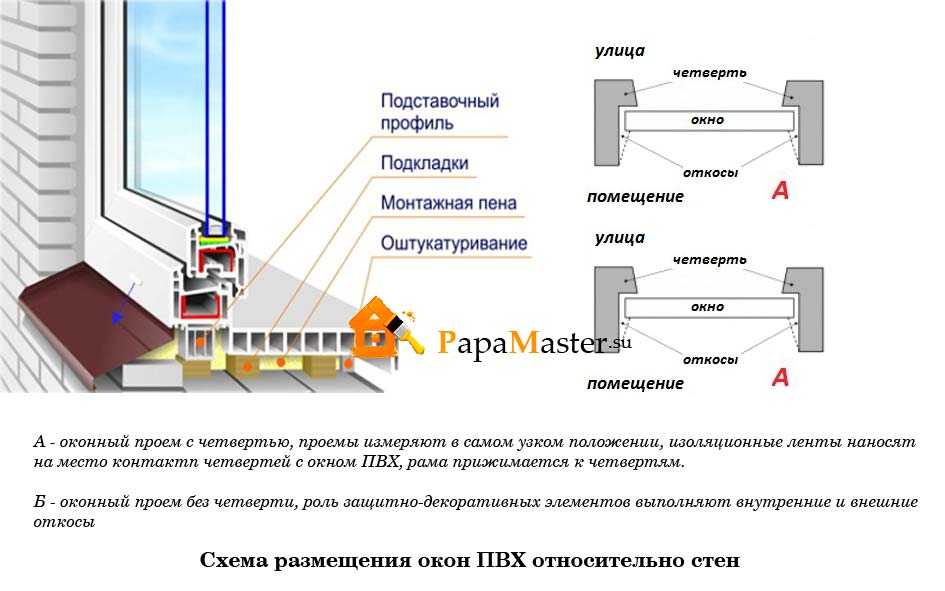

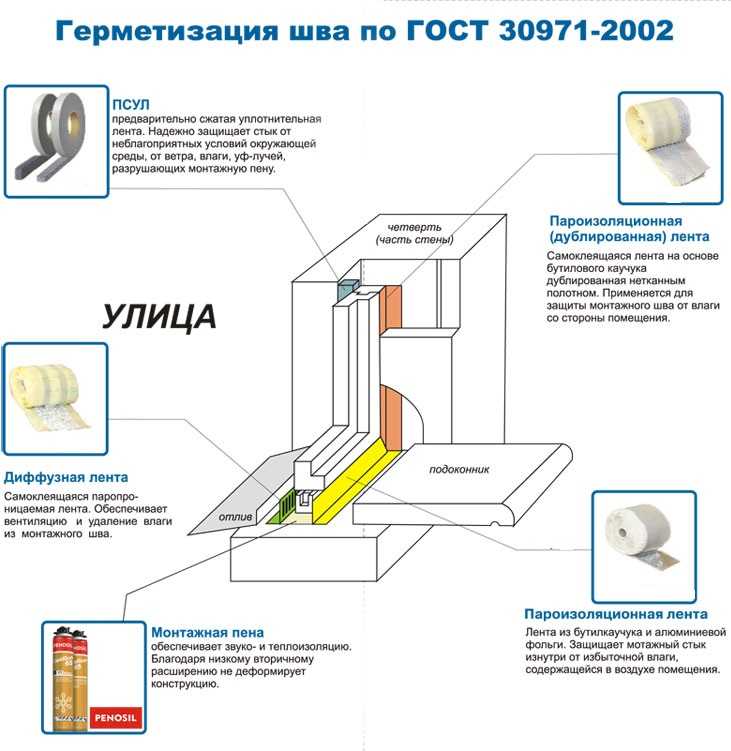

Когда вы будете готовы начать установку прокладок:

• Поместите спиртовой уровень на основание окна
• Вставьте долото или воздушный клин под окно и вставьте под окно две прокладки, две с одной стороны и две с другой . Поместите каждую прокладку в 4–6 дюймах от угла.
• Проложите все точки контакта. К контактным точкам относятся:
  • Центр
  • Контррейки
  • Стыковочные плиты
  • Точки блокировки
  • Точки шарнира
• Когда все прокладки установлены, посмотрите на свой уровень. Если это не уровень, у вас есть два варианта.
  • Вы можете начать проталкивать прокладки дальше молотком. Делайте это мягко. Вы увидите, что чем глубже вы вбиваете прокладки, тем выше становится ваше окно. Продолжайте вбивать прокладку, пока ваше окно не станет ровным. При необходимости можно вставить еще одну шайбу.
  • Вы также можете вытащить прокладки с приподнятой стороны окна. Продолжайте медленно тянуть его, пока окно не станет ровным. Отрежьте лишнее.

Вот и все. Теперь у вас есть защитное окно!

Сколько стоит I т?

Деревянные оконные прокладки могут быть найдены валяющимися в вашей столярной мастерской, или вы можете использовать обрезки сосновой древесины, чтобы сделать их самостоятельно.
