Как проводить проводку в частном доме своими руками – как правильно сделать расчеты и проложить электропроводку



SmartLine

Программа для проектирования линий электропередач напряжением 10 и 0,4 кВ  в среде ZWCAD.

Бесплатно

ИНЖКАД

Проектирование в ZWCAD наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

103 000 ₽

Как правильно проводить проводку в доме – инструкция по разметке трасс и монтажу

Правило экономии не работает при прокладке данной коммуникации, так как зачастую это приводит к замыканиям электропроводки. Следует руководствоваться несколькими принципами:

  • Доставка необходимого количества энергии к определенным узлам, осветительным приборам.
  • Трассировка с наименьшими помехами для иных инженерных систем.
  • Продуктивное использование мест в интерьере при отделке помещения для скрытия кабелей и проводов.
  • Покупка качественных материалов.





Чтобы трассы не пересекались с иными коммуникациями, используйте программу ИНЖКАД. Она позволяет накладывать трассировки различных систем (электрификация, газоснабжения, канализация, водопровод и пр.) на одном чертеже подоснове. В софте есть функция запретных зон – это те участки, которые должны оставаться пустыми. Это объясняется рекомендуемым расстоянием между линиями, описанными в регламентирующем документе – СНиП II-89-80. Все пересечения и узлы программа отслеживает автоматически. Также в ПО удобно вести расчеты и заполнять проектную документацию.

Несколько советов по монтажу, как самому провести электропроводку в частном доме своими руками:

  • Трассировку необходимо вести по двум направлениям – это вертикальные и горизонтальные линии, никаких диагоналей.
  • Все точки подключения (розетки и выключатели) должны снабжаться питанием от перпендикулярных полу проводов.
  • Чтобы избежать накладок с установкой других коммуникаций, если не сделано было проектирование всех инженерных систем на предварительном этапе, сохраняйте схему проводки и показывайте ее сантехникам, газовщикам и другим специалистам.
    Это поможет избежать нежелательных пересечений.

Как правильно рассчитать мощность линии, чтобы проложить проводку в доме своими руками

На предварительном этапе вы должны запросить у энергосберегающей компании определенное максимальное количество электроэнергии, чтобы не допустить перегрузок сети. Чтобы оценить этот показатель, изучите технические паспорта всех бытовых устройств. Ниже мы представим таблицу с усредненными значениями:





Редко все эти приборы могут одновременно быть включенными, поэтому инженеры используют такое понятие, как коэффициент одновременности. Для обычных розеток он составляет всего 0,1-0,2, поэтому можно считать, что в среднем ресурс используется на 10-20%. Когда мы разобрались, что нужно делать внутри помещения, перейдем к этапу подключения.

Варианты подвода электропитания к дому

«Гусак». Первый способ считается уже устаревшим, но ранее иначе подводка никак более не осуществлялась.

Гусаком называется трубостойка, которая находится под крышей, и имеет характерный изгиб. Через это устройство идет провод от воздушной ЛЭП на улице до распределительного щитка или электросчетчика в здании. Существенными минусами такого варианта являются:

  • Незащищенность проводки на участке до гусака. Из-за того, что она открытая, она подвергается влиянию погодных условий (к примеру, обледенению зимой), механическим повреждениям, а также помехам – кронам деревьев.
  • Часто происходят манипуляции со счетчиками, чтобы «скрутить» показания расхода энергии. Это незаконно, но могло происходить, так как устройства находились внутри дома.





Использование проводов СИП стало хорошей альтернативой для энергетиков. Это более безопасные устройства, которые намного более легки в обслуживании, менее пожароопасны, имеют меньше шансов к короткому замыканию, а также предоставляют хорошую возможность перейти на кабель ВВГнг внутри дома. Также преимуществом такого способа является расположение щитков снаружи, на столбах. Это исключает постоянные проверки представителей энергонадзора, поэтому не придется пускать в свое жилье инспекторов.

Как самому правильно провести проводку в частном доме от уличной ЛЭП

  • Если расстояние до столба менее 25 метров, то можно напрямую провести воздушный кабель, при этом он должен быть на расстоянии от двух метров от земли, а при соприкосновении со строительными материалами должен проходить через изолирующую трубу. Система должна быть оснащена заземлением и ЩУЭ (щитком учета электроэнергии).
  • При расстоянии более указанного значения потребуется дополнительная подпорка.
  • Если вы хотите сделать не воздушную, а подземную линию, то нужно вырыть траншею 0,7-1 м глубиной, присыпать дно песком, а затем поместить кабель ВБбШВнг или ВВГнг в двойную гофрированную трубу. Также вход в дом должен быть продуман еще на этапе строительства, чтобы предусмотреть входные отверстия, оснащенные защитой. Ниже фундамента проводка проходить не может.

Правила безопасности при устройстве электросети

Придерживайтесь следующих рекомендаций:

  • Любые работы должны проходить при снятом напряжении.
  • Нельзя повреждать какие-либо участки кабелей или штепселей.
  • Все ручные инструменты должны обладать изолированными ручками.
  • При монтаже на высоких расстояниях, к примеру, под потолком, нужно возводить устойчивые конструкции или пользоваться специальными лестницами, а не вставать на столы или стулья.
  • Лучше работать не одному, а с помощником, чтобы в случае необходимости он смог оказать первую помощь. Как это сделать продемонстрировано на рисунке:







или присоединяйтесь к нашей группе в соцсети



Как спроектировать шкаф-купе: создать проект с размерами, программы для проектирования

ZWCAD глазами архитектора. Часть 2.

Технологические решения в проектировании: его этапы и цели

Таблицы в ZWCAD 2022 — новый продвинутый уровень

Разводка электропроводки на кухне – как правильно сделать электропроводку на кухне, схема разводки

Согласно статистике, половина всех электроприборов находится именно на кухне. Все приборы потребляют довольно много энергии, поэтому старые электропроводки не выдерживают такой большой нагрузки. Монтаж новой электропроводки – достаточно сложный процесс, который требует наличия специальных навыков и знаний. Прежде чем приступить к установке электропроводки, необходимо составить схему, которая поможет понять, сколько на кухне нужно розеток, в зависимости от количества квадратных метров. Также схема поможет просчитать суммарную мощность техники. Довольно часто при планировании расположения розеток люди сталкиваются с вопросом, на какой высоте их устанавливать. Раньше их устанавливали на расстоянии

0,2 метра, но такой вариант может быть опасным, особенно, если в доме есть дети. Оптимальный вариант – монтаж розеток на уровне пояса. Около рабочей зоны розетки должны находиться на уровне стола. При составлении схемы необходимо продумать, какая техника будет стоять на кухне:

  • холодильник
  • газовая или электрическая плита
  • духовка
  • микроволновка
  • электрический чайник
  • другие приборы

В современном мире отдельная электропроводка на кухне – это просто необходимость. Многие владельцы выбирают сегодня индукционные и электрические приборы для приготовления пищи, которые не могут питаться от стандартного напряжения. Устанавливать такие приборы лучше не своими руками, а доверить это дело специалистам.

Основные моменты монтажа электропроводки

Итак, когда схема уже составлена, и расположение всех розеток определено, необходимо приступать к основной работе. Если вы не имеете ни малейшего представления о том, как включается свет и работают розетки, не стоит браться за работу своими руками.

Монтаж розеток на кухне надо начинать с вводного щитка. На него должны устанавливаться защитные автоматы на силовые розетки. Вся разводка должна включать в себя детали, которые обеспечат безопасность:

  • устройство защитного отключения
  • автоматические выключатели
  • предохранители
  • розетки

Для прокладки новой проводки надо сделать правильный выбор проводов. Они могут быть медные и алюминиевые. Медные лучше алюминиевых: они прочнее, имеют длительный срок эксплуатации. Сегодня специалисты во всех современных домах используют медные провода.

Инструкция по монтажу проводки своими руками

  • надо сделать разметку стен своими руками согласно схеме. для этого стоит использовать строительный уровень
  • согласно разметке надо правильно сделать штробы, после чего надо проложить кабель в готовые штробы
  • в специальных местах надо установить выключатели света, розетки и распределительные коробки
  • поменять проводку вы смогли, но теперь надо проверить, все ли вы правильно сделали. В щитке не должно ничего шуметь, искрить, а вся техника должна работать бесперебойно

Розетки и выключатели света

Розетки и выключатели – это также в какой-то степени предметы интерьера, они не должны портить общий вид комнаты. Как правило, их покупают еще до начала всех работ. Лучше для монтажа на кухне выбирать розетки, которые предназначены для тока не меньше 16 ампер. Выключатели света для кухни должны быть предназначены для меньшей нагрузки. Лучше подбирать выключатели с ровной и гладкой поверхностью. Благодаря такому решению, свет будет легче включать, а их уборка станет намного проще.

Монолитные розетки должны быть установлены таким образом, чтобы, отключая один прибор, вы не цепляли другие.

Рекомендации, которых стоит придерживаться

Для того чтобы правильно поменять проводку и установить разводку, надо придерживаться некоторых правил:

  • выключатель света надо монтировать у входа, на расстоянии 0,2–0,3 метра от двери, на высоте опущенной руки
  • нельзя проводить электропроводку на кухне открытым способом, это может быть опасно. К тому же это может испортить внешний вид кухни
  • планируйте разводку так, чтобы для включения электроприборов не нужен был удлинитель. Это ненадежный способ питания, который при больших нагрузках может расплавиться
  • ни в коем случае нельзя устанавливать розетку около мойки

Лучше всего, чтобы каждому электрическому прибору был установлен свой комплект деталей, обеспечивающих безопасность. Около рабочей поверхности надо оставить пару свободных розеток, которые можно применять для мелкой техники.

Все схемы надо составлять до проведения установочных работ, это значительно облегчит ваш труд, и вы сможете поменять проводку надежно и безопасно, рассчитывая все по метрам. Чтобы работа была выполнена правильно, необходимо придерживаться порядка действий и учитывать рекомендации специалистов.

Как правильно сделать электропроводку в частном доме и не ошибиться

Опубликовано 04.08.2020 | Электрическая проводка

Поделиться статьей:

Разводка электрики в частном доме — новостройке или здании, которое подлежит реконструкции — требует системного подхода. Особенно высокие требования к профессионализму инженеров и мастеров в постройках из горючих материалов. Но и в других ситуациях проводка должна быть надежной и безопасной.

В статье мы разберёмся как проложить электропроводку в частном доме, соблюдая все действующие нормативы. Мы также проанализируем основные сложности этого процесса, из-за которых монтажные работы чаще всего доверяют компаниям-подрядчикам.

Правильный и безопасный монтаж проводки в доме

Знают как правильно сделать проводку в частном доме не все — такая задача не относится к числу рутинных. Даже тем мастерам, которые периодически выполняют электромонтажные операции, перед началом прокладки электросетей во всем здании стоит освежить в памяти рекомендации и нормативы.

Первое требование, которое выдвигается к электропроводке — это ее безопасность. Оно включает такие аспекты как защиту от короткого замыкания, от перегрузки, от поражения жильцов электрическим током, а также защиту от возгорания. Все это возможно лишь в том случае, если работы будут проводиться с соблюдением норм СНиП и ПУЭ:

  • Перед тем, как сделать разводку электропроводки в деревянном доме, выберите способ прокладки. При скрытой прокладке на основании из горючего материала нельзя использовать пластиковые короба или гофру — только металлические трубы с достаточной толщиной стенки или негорючие термостойкие металлорукава.
  • При открытой разводке нужно использовать специально предназначенный для этого кабель. Проводники фиксируются на изоляторах с таким расчетом, чтобы избежать перегибов или других повреждений.
  • В частном жилом доме нужно использовать только медные провода, сечение которых соответствует нагрузке. Применение алюминиевых проводов не допускается, нельзя и комбин6ировать медные ветки с алюминиевыми при частичной замене электросети.
  • В помещениях с повышенной влажностью (ванная, кухня, веранда) есть риск контакта проводника с влагой. Чтобы избежать замыканий, нужно обеспечить качественную гидроизоляцию и использовать приборы (в первую очередь светильники, розетки и выключатели) с соответствующим уровнем защиты.
  • Сами проводники при прокладке можно располагать только горизонтально или вертикально. Диагональная прокладка не допускается. Также нельзя сращивать кабели внутри штроб или кабель-каналов — все соединения должны находиться внутри распаечных коробок.

Это — лишь часть правил по разводке проводов в частном доме, которые мы упомянули из-за того, что их нарушают гораздо чаще. Ниже будет приведена схема работ по монтажу электросети с более подробными рекомендациями.

Составление схемы электроснабжения

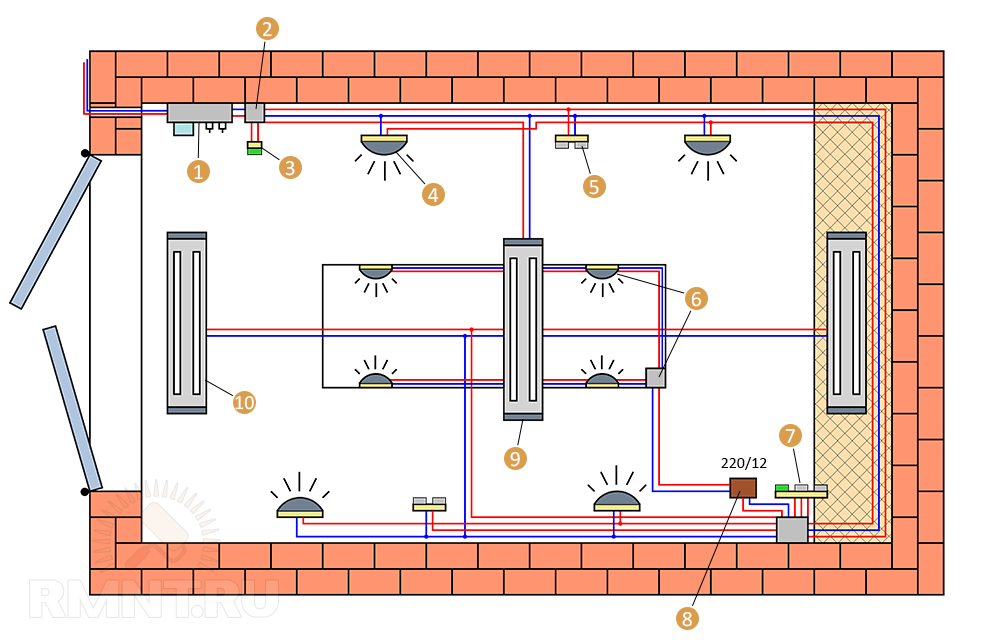

На основании плана здания составляется схема электропроводки здания. Электрическая часть схемы включает перечень приборов-потребителей, их расчетную мощность и количество. Монтажная часть — точки размещения устройств с привязкой к плану здания и трассы прокладки проводов.

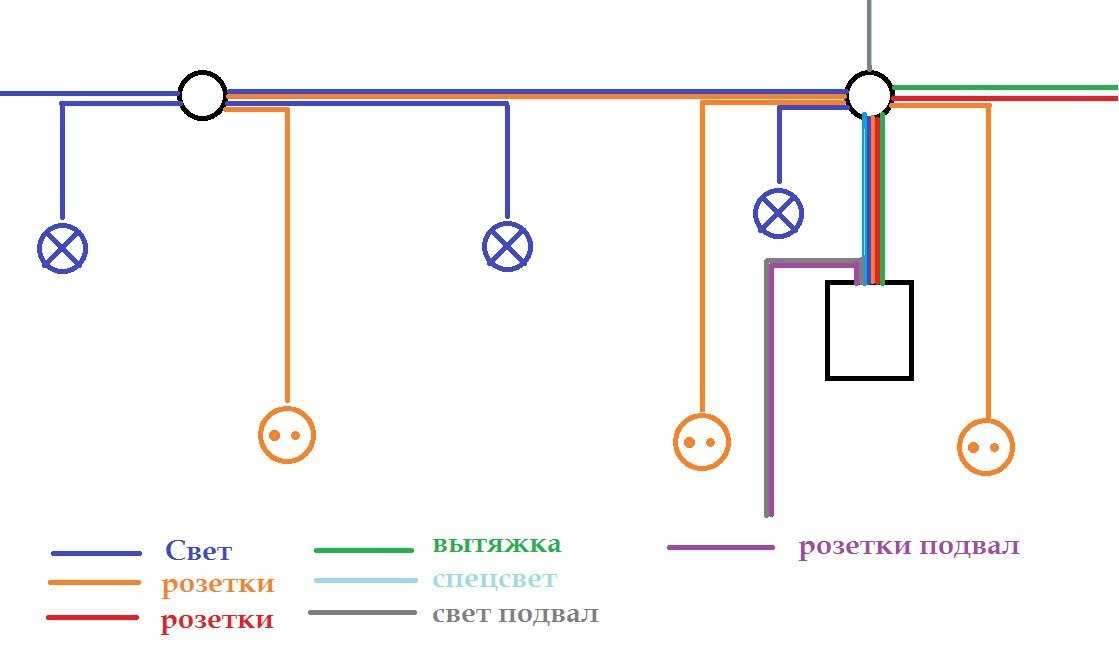

Работу над электрической схемой начинают с формирования групп приборов-потребителей внутри щита. Обычно в отдельные группы выделяют:

  • Розеточную сеть.
  • Осветительную сеть.
  • Группы для хозяйственных построек или помещений (подвал, мастерская, гараж).
  • Отдельные группы для потребителей большой мощности (водонагреватель, котел, электроплита, электрический теплый пол).

Можно реализовать и другой подход, разбив все приборы в доме на отдельные группы по комнатам/этажам. Но в этом случае нужно знать суммарную потребляемую мощность приборов и учитывать ее при электротехнических расчетах, а также при прокладке проводников.

Эти сведения учитывают при составлении монтажной схемы. На ней обозначают:

  • Место ввода в дом.
  • Место установки электрощита.
  • Трассы для прокладки проводов.
  • Тоски размещения ламп, розеток, выключателей.
  • Места установки стационарных электроприборов.

Такая схема используется в качестве основного документа при монтажных работах в доме.

Расчетные работы при подготовке

Параллельно с составлением схемы проводки выполняются электротехнические расчеты. Основная задача — определить суммарную мощность электроприборов дома в целом, и потребляемую мощность каждой из веток.

Для расчета потребляемой мощности:

  • Составляем список электроприборов, которые будут использоваться в доме/помещении.
  • Суммируем их потребляемую мощность. Она указывается в паспорте прибора, если самого устройства пока нет — на сайте продавца/производителя. В крайнем случае можно воспользоваться табличными значениями — мощность у большинства приборов одного типа находится в сравнительно небольшом диапазоне.
  • Полученное значение умножаем на коэффициент спроса 0,8 (учитывает, что не все приборы включаются одновременно). Но можно этого не делать — тогда у вас будет определенный запас мощности.

Комплектующие для электропроводки частного дома

В частном доме проводку рекомендуют делать на основе медных проводов — они лучше переносят загибание, менее подвержены коррозии, и потому служат дольше даже при сильных нагрузках. Чаще всего применяют двух- или трехжильные провода:

  • ВВГнг-П.
  • ВВГнг-LS.
  • NYM.

Изоляционная оболочка таких проводников изготовлена из негорючих материалов, поэтому они более безопасны. Кроме того, в состав изоляционного слоя кабелей ВВГнг-LS добавляют компоненты, которые замедляют разрушение оплетки при контакте с воздухом и ультрафиолетом — потому они подходят для прокладки открытым способом.

Сечение проводника для прокладки внутри дома выбирают с учетом мощности/силы тока. Для основных веток обычно используются проводники с площадью поперечного сечения от 1,5 до 4 мм2. Более толстые провода нужны для подключения устройств с большой мощностью или при реализации трехфазной схемы.

Для ввода в здание используется СИП – самонесущий изолированный провод. Помимо качественной изоляции и хорошей проводимости для него характерна высокая прочность.

Помимо проводников для формирования электрической сети нужны будут:

  • УЗО и автоматы, обесточивающие систему при превышении рекомендованной силы тока. Защита нужна как для проводки в целом, так и для отдельных ее групп — по автоматическому выключателю на каждую группу.
  • Розетки и выключатели зависят от способа прокладки электропроводки. Чаще всего используют встраиваемые модели, к которым провода подводят по штробам или кабель-каналам, скрытым под обшивкой. Накладные устройства используют при открытой прокладке проводников.
  • Распределительные коробки устанавливают там, где нужно организовать соединение проводов. Они должны быть изготовлены из негорючего материала и снабжены крышкой, которая легко открывается для доступа к контактам.

Этапы работ по монтажу электропроводки

Прокладка коммуникаций в жилом доме — задача трудоёмкая. Схема работ зависит от способа монтажа проводников, а также от конфигурации всей сети. Но в любом случае до размещения кабельных трасс нужно выполнить ряд операций.

Подготовительные операции

Первая задача — установка и сборка электрощита. Щиток устанавливают в выбранном месте, с таким расчетом, чтобы к нему можно было подвести кабель от места ввода электричества в здание. Внутри щитка размещают нулевую шину, заземляющую шину, прибор учета (он может быть установлен отдельно), а также УЗО и дифференциальные автоматы. При большой площади зданий или сложной конфигурации электросети возможно добавление других элементов.

Параллельно выполняются работы по монтажу контура заземления:

  • Основная задача заземляющего контура — отвод тока на грунт.
  • Для этого собирается конструкция треугольной формы, основу которой составляют стержни или уголки длиной до 3 метров. Они соединяются плоскими стальными деталями, после чего заглубляются в грунт.
  • Заземляющий контур в почве возле дома соединяется с щитком и заземляющим проводником.

После сборки щита и заземления, а также после завершения остальных монтажных операций нужно обеспечить ввод электрики в здание (если речь идет о новостройке). Для ввода прокладывается либо воздушный кабель, который закрепляется на специальном кронштейне, либо подземный кабель в бронированной оболочке. Для соединения с магистральным кабелем обычно используются прокалывающие зажимы, которые не требуют обесточивания линии для установки и обеспечивают высокую эффективность изоляции места подключения.

Скрытая и открытая разводка

Сами провода монтируют по разным схемам. Чаще всего электропроводку прокладывают скрытым способом — маскируя ее в штробах или за отделкой. Первый способ применяют в зданиях из кирпича, бетона или пористых материалов:

  • На стены по схеме электропроводки наносится разметка.
  • По разметке формируются каналы глубиной не менее 25 мм и шириной, соответствующей количеству кабелей, которые будут в них проложены.
  • Для формирования штроб могут использоваться разные инструменты. Но проще всего (и быстрее) штробление выполнять с помощью штробореза с подключенным промышленным пылесосом.
  • В штробы закладываются либо гофрированные трубы, либо сами кабели в несгораемой изоляционной оболочке. Применение гофры делает систему более долговечной и ремонтопригодной: вышедший их строя участок кабеля можно извлечь из кожуха и заменить целым.
  • Отдельно формируются углубления для распаечных коробок, подрозетников и оснований для выключателей.

В штробах или кабель-каналах прокладываются проводники, которые затем подключаются к клеммам розеток/выключателей. В распаечных коробках соединение оформляется с помощью скрутки (нежелательный вариант), клеммных колодок или пружинных зажимных колпачков.

После завершения монтажа и проверки электросети штробы замазывают строительным раствором. Если предполагается обшивка стен, то кабель-каналы можно прокладывать поверх основания — без формирования штроб.

Наружную прокладку применяют редко, в основном — при монтаже электропроводки в деревянном здании:

  • По трассе устанавливают фарфоровые изоляторы и негорючие распаечные коробки.
  • Витой кабель в тканевой негорючей оплетке фиксируют на изоляторах.
  • Кабели соединяют внутри коробок и подключают к накладным розеткам/выключателям.

Финальный этап всего проекта — ввод системы в эксплуатацию. Только после проверки надежности всех элементов электропроводки можно получить акт, на основании которого надзорные органы выдадут разрешение на использование оборудования и подачу тока.

Профессиональный монтаж электропроводки мастерами ГСК

Высокая трудоёмкость процесса, а также потребность в точных электротехнических расчетах — вот основные причины, по которым устройство электропроводки в доме стоит поручить мастерам компании ГСК.

Мы профессионально проектируем и монтируем электрооборудование для жилых зданий — от дачных домиков до больших частных домов в несколько этажей. Все работы выполняются квалифицированными специалистами, а их качество подтверждается гарантией. Расценки на услуги тоже вполне доступны.

Метки:

Проводка в частном доме – особенности ее планирования, организации и установки

Содержание статьи (ссылки кликабельны):

  1. Какой кабель является лучшим для проводки?
  2. Виды электрофурнитуры.
  3. Что надо учесть во время планирования проводки?
  4. Особенности разводки или создания контуров.
  5. Где устанавливать выключатели?
  6. Как установить скрытую проводку?
  7. Открытая проводка.
  8. Использование инсталляционных коробов.
  9. Использование напольной коробки.
  10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

  1. Подключиться к общей электрической сети.
  2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая – нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

  • монтажных коробок;
  • розеток;
  • любых видов выключателей;
  • переключателей;
  • кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат – искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками
Ввод бронированного кабеля в дом – задача для профессионалов Замена электропроводки в квартире, список необходимых инструментов и материалов Кабель канал “Элекор” от IEK поможет организовать энергоснабжение любого объекта Особенности составления схемы для разводки проводки в доме или квартире.

Проводка на кухне. Подготовка и материалы. Монтаж и советы

Чаще всего в квартире основная нагрузка по току сосредоточена на кухне. Это обуславливается тем, что в ней расположены мощные бытовые устройства. Поэтому важно перед ремонтом кухни или монтажом проводки в новой квартире особое внимание обратить правильному расчету и выбору проводов и розеток.

Как расположить розетки или выключатели можно узнать от дизайнера кухни. Но он не владеет электротехническими знаниями, и тонкостями при монтаже выключателей и розеток. А квалифицированный электрик может внести изменения в план.

  • Если необходимо заменить имеющуюся проводку на кухне, то необходимо ее проверить. Если дом новый и без проводки, либо планируется заменить абсолютно всю электропроводку, то тогда ничего проверять не нужно.

  • Произвести расчет общей мощности бытовой техники, которая будет подключаться на кухне.

  • Сделать подбор материалов и элементов электрической проводки.

  • Создать схему электросети по своему плану.

Диагностика старой проводки

Для начала необходимо выяснить, сколько фаз электросети подведено в вашу квартиру: три фазы или одна. Также нужно определить, есть ли заземляющий контур у электропроводки, так как без заземления нельзя пользоваться современными электрическими устройствами. Одним из признаков наличия контура заземления является проводка, состоящая из трех жил (третья жила – заземление). Чаще всего заземление уже есть в доме.

Важной проверкой также является определение сечения проводов. Это нужно для выяснения допустимой нагрузки вашей сети дома. В настоящее время нагрузка на электропроводку кухни обычно достигает 10 кВт. Отсюда несложно определить, что сечение медных проводов, которые проходят от распредкоробки к розеткам, должно составлять более 2,5 мм2.

Проведение расчета

Самому не сложно вычислить общую нагрузку по току от бытовой техники, используемой на кухне. Необходимо сложить мощности всех устройств. Вряд ли результат окажется менее 10 кВт, так как это среднестатистическое значение мощности потребителей в современных кухнях. Поэтому, на основании результата расчета остается сделать выбор сечения проводов по номинальной нагрузке. Для этого можно воспользоваться таблицей.

Выбор материалов

Теперь необходимо подобрать розетки и выключатели. Для обычных бытовых устройств розетки должны быть на 16 ампер, а для мощной техники – 32 ампера. Корпус розетки должен быть оснащен заземляющим контактом. Лучше всего предусмотреть для каждого устройства свою розетку. Над столешницей рекомендуется установить блок из трех розеток для маломощной техники: чайника, хлебопечки и т.д.

К выключателям нет особых требований. Можно дать совет: лучше выбрать конструкцию выключателей, на которых нет рельефных изображений и узоров, так как в уходе более практичны выключатели и розетки с плоскими гладкими поверхностями, для легкого оттирания жирных разводов и пятен.

Если необходимо не нарушить кухонный интерьер, то выполняется скрытая проводка на кухне, при этом можно установить розетки и выключатели с красивым дизайном под дерево, либо другие варианты, подходящие под отделку стен.

Схема электропроводки

В конце подготовительных работ нужно начертить схему выполнения электропроводки для кухни. При ее выполнении рекомендуется пользоваться советами, которые были описаны выше, и которые будут еще вам даны.

Простая обычная схема расположения розеток и выключателей на кухне может выглядеть так, как изображено на рисунке. Но выбор схемы всегда остается за жильцом квартиры.

После подготовки материалов и выполнения схемы, можно начинать монтаж проводки. Об этом и расскажем ниже.

Процесс монтажа
Проводка на кухне производится по порядку, согласно рекомендуемых шагов:
  • По схеме электропроводки делается разметка стен. Для этого лучше воспользоваться строительным уровнем, чтобы сделать горизонтальную и вертикальную разметки для штроб.
  • Согласно разметке, выполняются штробы с помощью перфоратора, либо дрелью с применением специальной фрезы.
  • Проложить кабель в штробы.
  • Замазать канавки с кабелем шпаклевкой.
  • В определенных схемой местах подключить розетки и выключатели, а также соединить провода в распредкоробках.
  • В распределительном щитке монтируются автоматические выключатели для бытовых устройств на кухне.
  • По готовности монтажа электропроводки производится проверка путем включения питания. После включения сети нужно все внимательно осмотреть на наличие шума, дыма, либо искрения. Также необходимо включить бытовые приборы, и проверить их функционирование, работу розеток.

Ничего сложного в монтаже проводки нет, если придерживаться некоторых рекомендуемых советов.

Полезные советы
  • Розетки желательно устанавливать на расстоянии 10 см от столешницы. Это нужно для установки плинтуса на столешницу. Он занимает около 5 см. Если розетки установить ниже, то они смотрятся прижатыми к столу.
  • Розетки монтируют подальше от варочной панели и посудомойки. Некоторые розетки целесообразно объединить в блок. Розетки также могут располагаться над шкафами, или под ними. Над шкафами розетки издалека бросаются в глаза.
  • Розетку для вытяжки целесообразно устанавливать за кожухом вытяжки, в сторону от центра, чтобы розетка не мешала гофре вытяжки.
  • Розетку для микроволновой печи можно установить за самой микроволновкой. Обычно там всегда имеется место. Также можно розетку установить в шкафу и объединить ее с розеткой холодильника. При открывании шкафа есть возможность отключить холодильник, либо микроволновку.
  • Для холодильника, машины для мойки посуды, либо стиральной машины розетки располагают на высоте 20 см от пола.
  • Розетки, расположенные под шкафами, неудобны в пользовании, так как, чтобы вытащить вилку из розетки, нужно ложиться на пол, по-другому не достать. Варочная панель, стиральная машина и духовой шкаф подключаются под шкафом, так как вилки от этих устройств остаются включенными постоянно.
  • Под мойкой розетку ставить не рекомендуется. В случае утечки воды, она попадет на розетку. Но при необходимости установки розетки под мойкой, ее ставят как можно выше, чтобы снизить шансы попадания воды. Лучше в данном случае установить влагозащищенную розетку, и подключить ее через автоматический выключатель.
  • Розетки для мощной техники (например, варочной панели) должны быть силового типа, на 40 ампер, с автоматическим выключателем на 32 ампера. На другие розетки автомат подойдет на 25 ампер.

  • Выключатель необходимо установить возле входа в кухню, на расстоянии около 30 см от дверной коробки, по высоте опущенной руки, так как освещение могут включать и дети.
  • Открытая проводка на кухне не рекомендуется по соображениям безопасности. При наличии подвесного потолка, кабель прокладывается в гофре за гипсокартоном.
Похожие темы:
  • Проводка в гараже. Способы монтажа. Схема и материалы
  • Прокладка проводов. Виды. Правила и способы прокладки
  • Установка розеток и выключателей. Правила и порядок монтажа
  • Установка выключателей и розеток в одном корпусе. Подключение
  • Электрика деревянного дома. Что нужно. Нюансы и материалы
  • Замена электропроводки. Степень разрушения проводки. Подготовка
  • Проводка в бане. Разводка и подводка. Установки и особенности
  • Проводка в ванной. Правила и порядок монтажа. Материалы

как сделать разводку, схема, инструкция с фото и видео

Наличие электрической проводки в гараже значительно облегчает жизнь автовладельца. При острой необходимости можно быстро зарядить аккумулятор или накачать спущенное колесо. А при серьёзных поломках наличие освещения позволит внимательно осмотреть транспортное средство из смотровой ямы. Мы подготовили для вас инструкцию со схемами, которая позволит осуществить монтаж своими руками.

Содержание

  • 1 Создание схемы электропроводки в гараже своими руками

    • 1.1 Схема для гаража без смотровой ямы

    • 1.2 Схема проводки для помещения со смотровой ямой

    • 1.3 Видео: советы по составлению схемы

  • 2 Необходимые материалы

  • 3 Необходимые инструменты для монтажа

  • 4 Проводка в гараже своими руками — пошаговая инструкция

    • 4. 1 Подготовительные работы

    • 4.2 Внешняя проводка

    • 4.3 Внутренняя проводка в гараже

    • 4.4 Видео: как подключить УЗО

    • 4.5 Освещение смотровой ямы

    • 4.6 Видео: проводка в гараже своими руками

  • 5 Освещение в гараже с помощью светодиодной ленты

Создание схемы электропроводки в гараже своими руками

Схема однофазной электропроводки для гаража

Гараж относится к группе технических помещений, где чаще используется проводка открытого типа. Это позволяет провести работы по электроснабжению в кратчайшие сроки. К тому же такую систему проще модернизировать и обслуживать. В целях безопасности проводка может быть проложена и внутри несущих стен, но при возникновении проблем участок с повреждением придётся полностью вскрывать.

В гаражах, используемых для парковки и содержания не более двух автомобилей, прокладывается однофазное питание напряжением 220 В с частотой 50 Гц. Этого напряжения достаточно для работы освещения, силовой розеточной группы, питания электроинструмента, зарядного и пускозараядного оборудования.

Трёхфазное питание напряжением 380 В применяется только в гаражах, используемых для содержания большого количества автомобилей и габаритной техники, когда существует надобность в постоянной работе электрического котла, питания станочного оборудования и сварочного аппарата.

Перед проведением монтажных работ обязательно составляется схема прокладки электросети. Для составления схемы лучше использовать миллиметровую бумагу, где изображается общий план гаража, стены, пол и потолок. Все эскизы изображаются в уменьшенном масштабе, удобном для нанесения соответствующих обозначений.

Пример устройства внешней электропроводки в гараже

После этого на схеме обозначаются места расположения следующих устройств:

  • вводной распределительный щит;
  • устройство учёта, УЗО, автоматика;
  • розеточная группа;
  • выключатели и осветительные приборы;
  • силовой кабель и электропроводка.

При вычерчивании схемы желательно продумать оптимальное расположение УЗО, счётчика учёта и просчитать маршрут для прокладки кабеля к розеточной группе и освещению. Определяется общее количество розеток и осветительных приборов, особенно при наличии смотровой ямы.

При проектировании электропроводки следует предусмотреть способ подачи электроэнергии к распределительно щиту с учётом места расположения гаража. В основном гараж возводится в гаражных кооперативах с собственной подстанцией или около жилых строений, подключённых к электросети. Если планируется постройка гаража на отдельном участке, то просчитывается способ и маршрут прокладки кабельной линии от ближайшей линии передач.

Схема для гаража без смотровой ямы

Схема однофазной электропроводки гаража на 220 В

С учётом описанных условий на фото выше показана схема однофазной проводки с номинальным рабочим напряжением 220 В. Это примерная схема, составленная для ознакомления. На практике, особенно при наличии мощного оборудования, схема электропроводки может иметь несколько другой вид.

На схеме для гаража без смотровой ямы изображено:

  • 1 — вводной двухполюсный автомат, рассчитанный на 220 В;
  • 2 — электрический счётчик;
  • 3 — УЗО для розеточной группы и освещения;
  • 4 — однополюсные автоматы на каждую розеточную группу;
  • 5 и 6 — попарные розеточные группы;
  • 7 — автомат общей осветительной сети;
  • 8 — автомат местной осветительной сети для точечных осветительных приборов;
  • 9 и 10 — выключатели для общего и местного освещения;
  • 11 и 12 — осветительные приборы.

Согласно этой схеме для монтажа проводки используется трехжильный провод: фаза (L), ноль (N) и заземление. Провод заземления предназначается для защиты человека от воздействия электрического тока и сохранения работоспособности электроприборов. В целях упрощения схемы разводка заземляющего провода (PE) не показана.

Схема проводки для помещения со смотровой ямой

Схема однофазной электропроводки гаража со смотровой ямой

Условно смотровую яму можно отнести к подвальным помещениям, расположенным ниже уровня пола. Согласно правилам устройства электроустановок (ПУЭ) для электроснабжения смотровой ямы должен использоваться ток сверхнизкого напряжения — 42 вольта и менее.

Для этого монтируется специальный трансформатор, понижающий напряжение и рассчитанный на общую мощность тока до 2–3 кВт. При этом оборудование, электроинструмент и осветительные приборы, которые планируется использовать при работе в смотровой яме, должны быть рассчитаны на это напряжение.

Не рекомендуется пренебрегать этим правилом, так как при возникновении неполадок в сети вы можете получить серьёзное поражение электрическим током, вплоть до летального исхода.

Выше располагается схема электропроводки для гаража со смотровой ямой. На схеме изображено:

  • 1 — вводной электрический щит;
  • 2 — вводной двухполюсный автомат на 220 В;
  • 3 — электрический счётчик;
  • 4 — понижающий трансформатор до 36–42 вольт;
  • 5 — осветительные приборы смотровой ямы;
  • 6 — УЗО;
  • 7 и 8 — автоматы розеточной группы № 1 и 2:
  • 9 и 10 — розеточные группы № 1 и 2;
  • 11 и 12 — автомат освещения группы № 1 и 2;
  • 13 и 14 — группа освещения № 1 и 2;
  • 15 — выключатель или несколько выключателей для групп освещения.

Как и в предыдущем случае, для прокладки электросети используется кабель с заземляющей жилой. Для освещения применяется кабель — ВВГ 3*1,5, а для розеточных групп — ВВГ 3*6. Для розеток сечение кабеля увеличено из-за возможности подключения мощного оборудования: компрессор, сварочный аппарат, пускозараядное устройство.

Видео: советы по составлению схемы

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Необходимые инструменты для монтажа

Понижающий трансформатор для электросети с 220 до 36 вольт

Для монтажа электропроводки потребуется следующий инструмент:

  • плоскогубцы и бокорезы;
  • крестовая и шлицевая отвёртка;
  • молоток и зубило;
  • электродрель и перфоратор;
  • болгарка с диском по бетону;
  • изолента и индикаторная отвёртка.

Желательно, чтобы рукоятки ручного инструмента были сделаны из прорезиненых материалов. Если рукоять из пластика, то перед выполнением работ её нужно обернуть изолентой в несколько слоёв.

Проводка в гараже своими руками — пошаговая инструкция

Работы по монтажу проводки и освещения в гараже состоят из нескольких этапов: подготовка стен, протяжка вводного кабеля, монтаж внутренней проводки, подключение освещения и розеток.

Индикаторная отвёртка для проверки питания на контактах

При работе с электричеством обязательно соблюдаются правила техники безопасности:

  1. Подключение, протяжка, монтаж и другие работы выполняются при отключённом электричестве. В этом лучше убедиться самостоятельно — внимательно проверяйте каждый контакт при помощи индикаторной отвёртки. Для этого кончик отвёртки прикладывается к контактам и другим поверхностям, при этом указательный палец всегда находиться на контакте с торца рукояти.
  2. При обесточивании распределительного щита на него вешается указательная табличка: «Не включать! Ведутся работы». Если нет возможности полностью обесточить щиток, то работы по подключению следует проводить только в резиновых перчатках, стоя на резиновом коврике.
  3. Касаться двух контактов одновременно запрещается. При работе с трёхфазной проводкой следует быть предельно внимательным. Напряжением между проводниками в сети 380 В заметно выше, чем в стандартной 220 В. Также важно помнить, что воздействие межфазного напряжения, особенно при прохождении тока через сердце, чревато летальным исходом.

Если перед выполнением работ вы неуверены, что сможете довести дело до конца при должной внимательности и концентрации, то не приступайте к монтажу проводки. Лучше вызвать профессионала, который выполнит работу более качественно и с минимальным риском для здоровья.

Подготовительные работы

Протяжка силового кабеля «по воздуху»

Перед монтажом электропроводки следует подготовить кабель и стены под прокладку коммуникаций. Кабель нарезается с учётом запаса — 10 см на каждое соединение. Перед нарезкой поверхность стены внимательно обмеряется согласно маршруту, построенному на схеме.

Перед нанесением разметки рекомендуется ещё раз проверить схему на соответствие следующим требованиям:

  • маршрут кабеля должен идти строго горизонтально или вертикально. Поворот трассы происходит только под углом 90o;
  • проводка должна прокладываться на расстоянии 10–15 см от места сопряжения стен с потолком или полом;
  • выключатели монтируются на высоте не менее 1,5 м. Расстояние от дверного проёма не менее 10–15 см;
  • розетки врезаются в стену на высоте не менее 60 см от поверхности пола. Расстояние между соседними розетками не менее 4 м;
  • на каждую группу розеток и осветительных приборов предусмотрен отдельный автоматический выключатель;
  • для смотровой ямы обязательно предусмотрен понижающий трансформатор и осветительные приборы соответствующей мощности.

После этого на поверхность стены наносится разметка при помощи разметочного шнура, маркера или строительного карандаша. При использовании карандаша разметка проверяется по уровню. Для этого применяется лазерный или пузырьковый уровень.

Если в гараже присутствуют посторонние габаритные предметы и ёмкости с горючими смесями, то перед прокладкой проводки их необходимо вынести на улицу.

Внешняя проводка

Протяжка силового кабеля «под землёй»

Сложность и объём работ по подводке силового кабеля к гаражу будет зависеть от того, на какой территории находится постройка. Если гараж располагается на придомовой территории, то достаточно вырыть котлован нужной длины и проложить бронированный кабель.

Для строения, возведённого на территории гаражного кооператива или являющегося отдельно стоящим зданием, потребуется подать заявление в организацию, которая обслуживает линию электропередач.

Далее, организация рассмотрит заявление, документы на право собственности и составленную схему электроснабжения. После чего будет вынесено решение и назначены требования, которые владелец должен соблюсти перед подключением электросети.

Согласно СНиП подводку силового кабеля можно выполнить двумя способами:

  1. Под землёй — скрытый способ подключения строения, при котором используется бронированный кабель. Для его прокладки вырывается траншея глубиной не менее 30 см, ниже точки промерзания грунта. На дно траншеи засыпается и уплотняется песчаная подушка толщиной 15 см. На подушку укладывается гофрированная труба и протягивается кабель. После этоготруба засыпается 15 см слоем песка и окончательно замуровывается в земле.
  2. По воздуху — открытый способ подключения здания к электросети. Для этого используется кабель с несущим тросом, который натягивается между опорным столбом и гаражом. Если расстояние между гаражом и столбом превышает 20 м, то между ними устанавливается промежуточная опора. Высота натяжения кабеля над проезжей частью не должна быть меньше 6 м над уровнем земли.

Работы по подключению силового кабеля выполняются только специалистом управляющей компании. В процессе работ вы вправе контролировать ход и качество их выполнения. Особенно это касается глубины залегания кабеля — не менее 70 см и высоты натяжения при вводе в помещение — не более 2,75 м.

Внутренняя проводка в гараже

Штробление стен под прокладку электропроводки

Для ввода силового кабеля в гараж потребуется сделать отверстие в стене при помощи перфоратора. Диаметр отверстия — 20–30 мм. Кабель протягивается через гофрированную ПВХ трубу сечением 20–25 м и подводится к месту расположения электрического щитка.

Дальнейший монтаж электропроводки внутри гаража состоит из следующего:

  1. По нанесённой разметке делаются пропилы на глубину 2,5–3 см при помощи болгарки с диском по бетону. После этого бетон аккуратно выдалбливается с помощью зубила и молотка до формирования кабель-канала нужной формы.

    ПВХ гофра для защиты кабеля при прокладке коммуникаций

  2. В заранее размеченном месте выполняется установка электрического щитка на необходимое количество модулей. Для однофазной сети, как правило, достаточно щитка на 9 модулей, а для трёхфазной — 12 модулей и более.
  3. При установке щитка потребуется аккуратно снять упаковку и заводскую защитную плёнку. Для монтажа на стену необходимо открутить верхнюю часть корпуса и дверцу. Под ними будет располагаться дин-рейка для модулей и клеммы. Все элементы необходимо временно снять.
  4. Под крепление щита в стене потребуется просверлить четыре отверстия и забить пластиковые пробкам. После задняя часть корпуса монтируется на стену при помощи саморезов, которые вкручиваются в монтажные отверстия.

    электрический щиток для гаража с автоматоми, УЗО и счётчиком

  5. Перед установкой модулей в щиток их лучше промаркировать. Для этого можно воспользоваться обычной бумагой и прозрачным скотчем. На кусочке бумаги 1×0,5 см пишется название модуля и приклеивается к изделию. Например, если монтируется несколько УЗО, то на первое устройство приклеивается: «УЗО розеточной группы №1».
  6. После маркировки модули крепятся на дин-рейку в любом удобно порядке, но лучше начинать с УЗО и счётчика, а после располагать однополюсные автоматы. Далее, проводится подключение модулей при помощи перемычек из кабеля диаметров 2,5 мм. Для этого провод нарезается на кусочки нужной длины. Конец перемычек для подключения к автомату зачищается на 1 см, а для подсоединения к счётчику на 2 см.
  7. При подключении модулей в однофазной сети используются перемычки белого и синего цвета. Белый провод — фаза, а синий — ноль. Верхние контакты предназначены для подключения фазных проводов от электросчётчика, а нижние для отходящих проводов на розетки и освещение.

    Скобы из провода для подключения автомата и УЗО

  8. После подключения «фазы» и «нуля» необходимо произвести подключение отходящего от счётчика, УЗО и автоматов «нулевого» провода. Для этого перемычка выводится на контактные клеммы «нулевой» шины. В завершении необходимо тщательно проверить зажимные винты.
  9. Для подсоединения силового кабеля потребуется ввести защитную гофру с проводником в щиток через прокол в изделии. Кабель подключается к вводному автомату в верхней части устройства.
  10. От автоматических выключателей протягивается провод в оплетке по кабель-каналам или ПВХ трубам, закрепленным на стене. При подводе линии к месту расположения розеток монтируется распределительная коробка. Монтаж осуществляется открытым или скрытым способом.

    Монтаж распределительного щита на стене и коробки под потолком

  11. При открытом способе коробка монтируется на потолке или стене при помощи саморезов. При закрытом способе в стене высверливается углубление под коробку при помощи электродрели с корончатой насадкой. Далее, для подключения проводов используется схема с цветовой маркировкой, которая идёт в комплекте. От коробки протягивается линия до розеточной группы и производится её подключение.
  12. Аналогичным способом выполняется протяжка линии для освещения и выключателей. Кабель протягивается до места расположение выключателя, где распаивается и отходит на осветительные приборы.

После протяжки и монтажа всех узлов электропроводки проверяется качество подсоединения приборов, изоляция и подключение освещения. Если все работы выполнены с учетом СНиПа, то можно произвести проверку, подав питание.

Видео: как подключить УЗО

Освещение смотровой ямы

Освещение смотровой ямы в гараже лампами 36 вольт

Освещение и обустройство розеток для смотровой ямы, как правило, выполняется только в гаражах, где планируется монтаж трёхфазной проводки напряжением 380 В. Для этого выполняются все работы, описанные выше. Дополнительно к этому около распределительного щита монтируется и подключается понижающий трансформатор.

От трансформатора протягивается линия закрытым способом — в стене и полу выбивается штраба, куда укладывается кабель защищённый ПВХ гофрой. После этого кабель подводится напрямую к смотровой яме, где расходится на осветительную группу.

В качестве осветительных приборов используются низковольтные светильники 12–36 В на основе светодиодов. Желательно, чтобы осветительный прибор был полностью выполнен из пластика. Если на корпусе присутствует металлический контур или крышка, то её дополнительно заземляют.

Розетки и выключатели для освещения в смотровой яме должны находиться за её пределами. Оптимально, если они будут находиться в непосредственной близости от распределительного щита.

Видео: проводка в гараже своими руками

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м2. Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

  1. Для гаража площадью до 25–30 м

    Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов

    2 потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

  2. Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.

    Светодиодное освещение в гараже после подключение на основе диодов 5630

  3. Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
  4. Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
  5. Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

  • Автор: Виталий Варламов
