Как сделать двухкамерный септик из бетонных колец: инструкция по строительству

Одним из самых доступных способов решить вопрос обустройства автономной канализации является строительство септика своими руками. Очистная бетонная конструкция, состоящая из двух отсеков, позволит при небольших материальных вложениях решить вопрос водоотвода. По какому принципу функционирует конструкция и как построить двухкамерный септик из бетонных колец, рассмотрим в статье.

Септик, состоящий из двух камер, представляет собой практичную очистную установку, способную перерабатывать органические отходы.

Механизм очистки основан на работе двух сообщающихся отсеков, внутри которых жидкий компонент и нерастворимый твердый компонент разделяются отстаиванием.

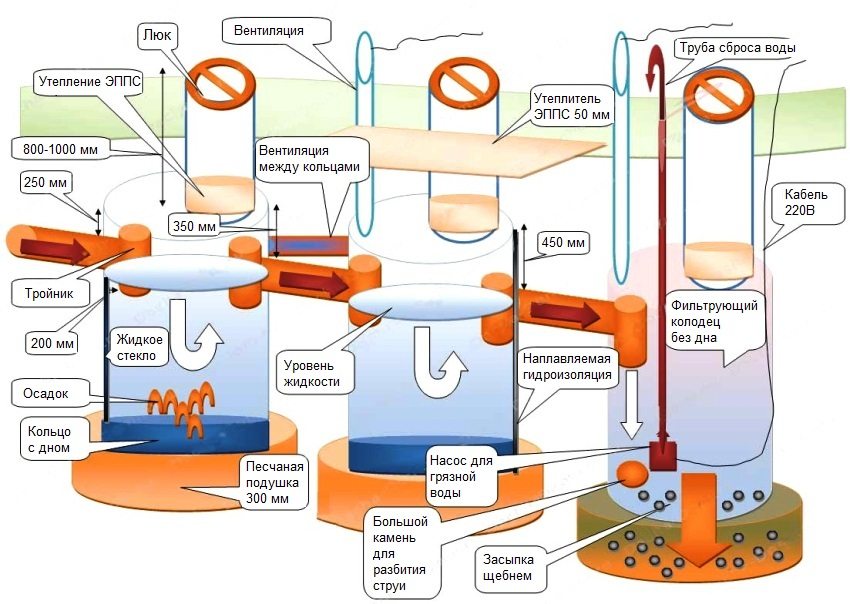

Схема функционирования двухкамерного септика следующая: канализационные стоки поступают сначала в первый отсек, а после отстаивания в первой камере жидкая составляющая поступает в поглотительный колодец, из которого отводится через грунт фильтровать в нижележащий слой

Каждый отсек двухкамерной конструкции отвечает за определенные задачи:

• Первая камера … Принимает стоки из входной канализационной трубы, идущей из дома. Внутри камеры стоки оседают, в результате чего твердые фракции опускаются на дно, а осветленные отходы по переливной трубе перетекают во второй отсек. Осадок, скапливающийся на дне, необходимо периодически откачивать.
• Вторая камера. Отвечает за окончательное удаление осветленных осевших стоков. Проходя через наземный фильтр, толщина которого составляет 1 м, сточные воды очищаются до такой степени, что это позволяет им беспрепятственно поступать в окружающую среду без угрозы нарушения природного баланса.

Дополнительная очистка внутри второй камеры осуществляется с помощью щебеночного или гравийного фильтра. Препятствует проникновению нерастворимых включений в слои почвы. Осветленные сточные воды, прошедшие такую ​​очистку, значительно уменьшают общий объем сточной массы, что позволяет значительно реже вызывать работников канализации для опорожнения автономных канализационных сооружений.

Очищенная и осветленная вода, просачиваясь через фильтрующие материалы, проникает в нижележащие слои почвы. Между уровнем грунтовых вод и условным дном поглощающего колодца должно быть не менее 1 метра грунта

Часто вместо фильтрационных колодцев устраивают фильтрационные поля. Они представляют собой несколько параллельных траншей, дно которых засыпано щебеночно-песчаной засыпкой. Поверх фильтрующего слоя укладываются трубы с перфорированными стенками. Вся конструкция покрыта гравием и песком и засыпана грунтом.

Применение бетонных колец: плюсы и минусы

Главное, что «подкупает» септики из бетонных колец – это доступная стоимость при высоких эксплуатационных параметрах. Ведь железобетон по праву считается одним из самых прочных материалов.

Септики из бетонных колец славятся своей надежностью и долговечностью; грамотно построенная конструкция отличается высокой прочностью

Среди неоспоримых преимуществ бетонных септиков, состоящих из двух отсеков, стоит выделить:

• Устойчивость к подвижкам грунта, резким залповым сбросам сточных вод и агрессивному воздействию канализационной среды.
• Возможность обработки кубометров сточных вод. В процессе многоступенчатой ​​очистки основная масса стоков выводится в виде осветленной жидкости за пределы сооружения. На дне оседает лишь небольшая часть ила, образующегося в результате переработки органической составляющей бактериями, всегда присутствующими в канализационных массах.
• Простота эксплуатации и обслуживания. Только привлекать промывщиков для очистки стен просторного строения от наслоений отложений необходимо лишь раз в два-три года.
• Долгий срок службы. Срок службы бетонных колец может составлять более полувека, а при должном уходе и того дольше.

Очистные сооружения из бетонных колец не будут «всплывать» на поверхность под действием морозного пучения грунтов, как это часто бывает с облегченными резервуарами.

Для возможности контролировать работу очистителя, своевременно откачивать содержимое и при необходимости проводить ремонтные работы, каждый отсек оборудован отдельным люком

Но и у этой конструкции есть свои недостатки :

• Необходимость участия в монтаже строительной техники. Доставить тяжелые кольца на площадку и погрузить их в котлован без применения строительной техники практически невозможно.
• Выделение большой территории под его обустройство, что не всегда возможно на небольших площадях.

Резервуары из бетонных колец могут потерять герметичность в процессе эксплуатации. Причиной разгерметизации конструкции может быть появление щелей и неплотностей в местах стыков элементов.

Задача владельца периодически проверять внутренние стенки резервуаров на наличие трещин, стыки на герметичность и при необходимости устранять дефекты.

Среди «минусов» конструкции некоторые пользователи также выделяют тот момент, что даже при правильном монтаже в районе септика витает неприятный запах, источаемый содержимым. Но этот недостаток можно легко устранить, используя биопрепараты, содержащие бактерии, перерабатывающие органику. Они легко решают проблему, но не повреждают бетонную поверхность и канализационную магистраль.

Как рассчитать объем резервуаров

Одним из ключевых условий бесперебойной работы очистных сооружений является грамотный расчет их объема. Чтобы правильно рассчитать объем септика, нужно ориентироваться на три параметра:

• Количество человек, проживающих в доме постоянно.
• Общий суточный объем сточных вод на человека.
• Период времени, в течение которого органические вещества успевают полностью переработаться.

При расчете принимается за основу, что среднесуточный объем сточных вод на одно домохозяйство составляет 200 литров. И в среднем на переработку органических веществ внутри очистных сооружений уходит до трех суток.

Таблица размеров с маркировкой выпускаемых железобетонных изделий с указанием их диаметра упростит расчет необходимого количества элементов

Зная, что на человека в сутки приходится до 200 литров сточных вод, легко подсчитать, что трехдневный объем отходов на одно домохозяйство составит около 600 литров. Полученное значение можно только умножить на количество членов семьи, постоянно проживающих в доме.

При расчете также стоит брать дополнительный запас в размере 15-20%. Это позволит избежать переполнения нормы в случае временного увеличения количества домочадцев и пребывания в гостевом доме на несколько дней.

Итак, для семьи из четырех человек потребуется здание емкостью 200 литров х 3 дня. х 4 человека = 2,4 куб.м Округляем полученное значение и получаем, что для семьи из 4 человек требуется септик емкостью 2,5-3 литра.

Для участков, хорошо отводящих воду, стоит выбрать вариант обустройства септика, предполагающий отвод осветленной жидкости через стенки дренажного отсека

Если на участке, где расположены мини-очистные сооружения при высоком уровне залегания грунтовых вод, что может спровоцировать замедление дренажного процесса и даже подтопление сооружения, рассмотреть вариант обустройства септика, отводящего сточные воды на дренажные поля.

Где маркировать очистные сооружения

При проектировании очистных сооружений санитарную зону располагают на удалении от значимых объектов на участке, чтобы органические отходы случайно не попали в источник питьевой воды.

При выборе места для размещения конструкции руководствуются двумя стандартами: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. В них прописаны правила устройства сооружений наружной канализации и перечислены требования к обустройству зон, которые могут представлять экологическую опасность для окружающей среды.

Соблюдение удаленности от значимых объектов является гарантией того, что недоочищенные стоки не нанесут вреда окружающей среде

При наличии поблизости водоемов с проточной водой расстояние до них должно быть не менее 20 метров. Если на участке есть насаждения, то расстояние до деревьев должно быть около 3 метров, а кустарников – до одного метра.

При планировании обустройства санитарной зоны стоит уточнить место прокладки подземной газовой трубы, чтобы выдержать до нее расстояние 5 метров.

Немаловажное значение при выборе места имеет обеспечение условий для свободного доступа к строительной и ассенизационной технике.

Важно обеспечить свободное пространство для доступа и маневрирования строительной и мусороуборочной техники. При этом имейте в виду, что его нельзя размещать непосредственно над местом заглубления септика, так как тяжелая машина способна разрушить стены очистного сооружения.

Технология установки септиков

При монтаже двухкамерного септика из бетонных колец будьте готовы к тому, что это довольно сложная и кропотливая работа. Чтобы облегчить себе задачу, воспользуйтесь услугами спецтехники или наймите двух-трех помощников для выполнения работ.

Тяжелое кольцо даже нескольким рабочим будет проблематично поднять. Ну а установить его ровно на место еще сложнее.

Выбор материалов и компонентов

Бетонные кольца доступны на рынке в различных размерах. Высота изделий всегда одинакова и составляет 90 см, но диаметр может варьироваться от 70 до 200 см. Объем кольца напрямую зависит от его диаметра. Так, железобетонное кольцо сечением 70 см имеет объем 0,35 куб. А на сооружение резервуаров объемом 2,5 кубометра потребуется 7-8 таких колец.

Если использовать кольца размером 100 см, каждое из которых имеет объем 0,7 куб.м., то для постройки баков одинаковой емкости потребуется всего 4 таких кольца.

Наиболее оптимальным вариантом строительства функционального двухкамерного септика является использование бетонных колец 100, 120 или 150 мм размером

Цена товара зависит от его размера. Поэтому, чтобы не прогадать, перед покупкой колец всегда рассчитайте общий объем и необходимое количество.

При расчете мощности очистного сооружения и выборе колец для его сооружения следует учитывать, что фактический объем бака должен быть больше расчетного. Это связано с тем, что жидкость по мере заполнения не сможет подняться выше уровня переливных отверстий, которые располагают на 20-25 см ниже верхнего края колонны.

При выборе колец необходимого диаметра учитывайте уровень грунтовых вод. Чем выше залегают подземные воды, тем крупнее должны быть кольца. Ведь с увеличением диаметра их количество уменьшается, а, следовательно, уменьшается и глубина установки всего очистного сооружения.

Из материалов вам также потребуются:

• трубы D110-120 мм;
• Тройники переливные;
• Щебень известковый трех различных фракций;
• речной песок.

Грунтовый фильтр во второй камере формируется из трех слоев гравия или щебня, размер фракции каждого нижележащего слоя должен быть меньше фракции предыдущего.

Дополнительно потребуется запастись жидким стеклом, цементом для приготовления раствора на участке и монтажной пеной для заделки швов.

Инструменты, необходимые для работы:

• штык и лопата;
• уровень строительный;
• перфоратор;
• лестница;
• ведро с веревкой;
• емкость для смешивания;
• узкий шпатель;
• широкая кисть.

Для прокладки канализации к септику и создания переливов допустимо применение полипропиленовых или асбестоцементных труб.

Земляные работы

Оптимальный период для начала земляных работ – в самую жаркую погоду или после наступления первых заморозков, когда уровень грунтовых вод самый низкий.

Для обустройства двухкамерного очистителя лучше копать общий котлован сразу на две скважины. Хотя некоторые специалисты придерживаются мнения, что для каждого резервуара сооружения лучше создать два независимых котлована.

Резервуары устанавливаются на расстоянии 1-1,5 диаметра друг от друга так, чтобы зазор между ними служил буфером на время подвижек грунта

Размеры котлована определяются диаметром выбранного кольца. При расчете размеров ямы следует учитывать следующие моменты:

• Глубина изделия должна быть на 30-40 см ниже высоты используемых колец. Это необходимо для того, чтобы обустроить на дне отвал или залить бетонную стяжку.
• Длина и ширина ямы должны быть такими, чтобы расстояние от стенок ямы до колец было не менее 50-70 см. Это необходимо для того, чтобы упростить монтаж и иметь возможность гидроизоляции наружных стен конструкции.

Котлован можно копать и вручную лопатой, удаляя грунт ведром. Но гораздо проще использовать для этого специальную технику, усилиями которой выкопать яму не составит труда всего за несколько часов. В условиях ограниченного пространства лучше всего использовать небольшой экскаватор. Убирать грунт из ямы лучше сразу за пределы участка той же машиной, которой привозили кольца.

Но даже при использовании спецтехники при земляных работах все равно придется работать руками, выравнивая стены и дно котлована

При создании общего котлована для двух резервуаров в результате должен получиться двухуровневый котлован так, чтобы первый отсек был на полметра глубже первого.

На этом же этапе укладываются траншеи под канализационные трубы. Их закладывают ниже уровня промерзания слоев грунта, который для районов средних широт составляет около 1,2-1,5 метра.

Для обеспечения самотечности жидкости при подведении к септику дно траншей выполнено с уклоном 5 градусов, что составляет 20 мм на каждый погонный метр

Дно траншей выравнивается, ориентируясь по строительному уровню, и утрамбовывая. Выровненное основание засыпается слоем щебня или песка, поверх которого впоследствии укладываются подводящие трубы.

Заливка основания и возведение стен

Дно вырытого котлована тщательно выравнивается и трамбуется. Выровненное основание засыпают слоем песка, образуя «подушку» толщиной 15-20 см. Образовавшийся отвал тщательно утрамбовывают, создавая ровную и без капель поверхность.

Для создания бетонного основания под накопительный бак дно котлована заливают цементным раствором.

Для повышения сопротивления бетона сжатию и изгибу при заливке стяжки целесообразно соорудить металлический армирующий каркас.

Размер бетонной стяжки должен быть на 20-30 см больше диаметра используемых колец. Затвердевание цементного раствора может занять четыре или более недель, в зависимости от температуры и погодных условий. Только после этого приступают к установке первого кольца.

Чтобы обойти стадию заливки бетонного основания и облегчить себе работу, лучше использовать готовые днища канализационных колодцев. Их, как и кольца, производят заводы ЖБИ.

Кольца с днищами представляют собой конструкции, верхняя часть которых имеет сквозное отверстие, а нижняя часть снабжена глухим днищем в виде круга

С помощью крана первое кольцо устанавливается в такой таким образом, чтобы его стенки располагались строго вертикально. Это необходимо для того, чтобы обеспечить устойчивость и прочность конструкции. Второй ставится поверх него.

Для повышения прочности фиксации в местах соединения с наружной стороны колец установлены металлические скобы. Входы залиты бетоном и опломбированы.

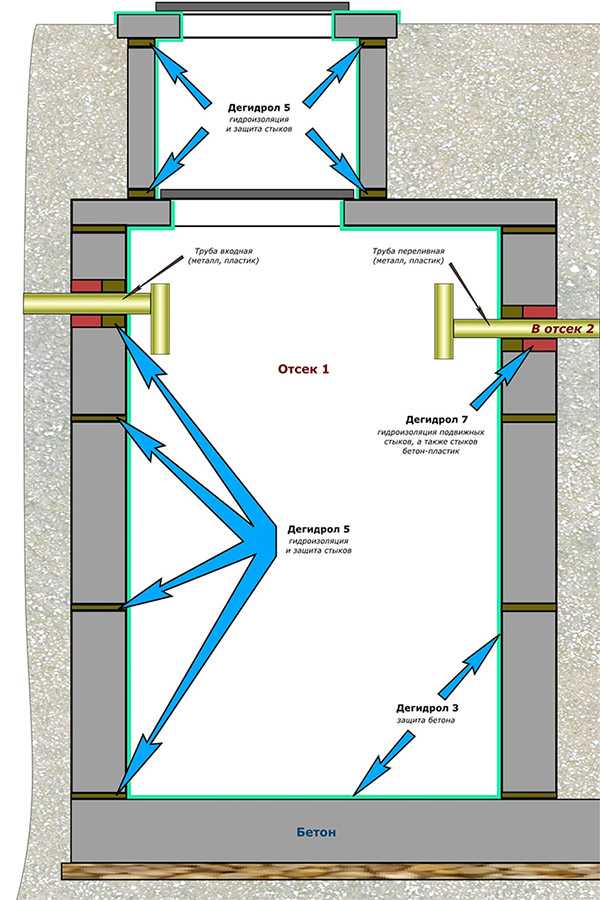

Гидроизоляционные мероприятия

Для уменьшения вреда воздействия грунтовых вод на бетон, при этом предохраняя конструкцию от протечек, все стыки между дном и стенками изнутри должны быть заделаны цементным раствором. Обработке подлежат как внутренние, так и внешние стенки резервуара.

Для повышения водостойкости состава и ускорения его застывания в раствор добавляют жидкое стекло. Главное, при добавлении жидкого стекла в цемент соблюдать соотношение 25%. При превышении его доли клей может ухудшить свойства цемента, повысив риск затвердевания раствора непосредственно в смесительной емкости.

При приготовлении состава силикат добавляют в готовую смесь небольшими порциями, непрерывно перемешивая содержимое емкости

Для повышения водонепроницаемости конструкции мастера рекомендуют использовать 2-3 вида гидроизоляции материалы. Для обработки стен из бетонных элементов применяют:

• пропитка глубокого проникновения;
• Мастика битумная гидроизоляционная.

Единственное условие – не использовать токсичные составы, которые могут убить полезные бактерии в отстойнике. Для утепления снаружи поверхность покрывают битумной мастикой или рулонным материалом с аналогичным составом производных.

Сверху на колодец устанавливается бетонная крышка с отверстием, внутри которой монтируется чугунный люк со съемной крышкой. Для предотвращения замерзания системы верхнюю часть баков утепляют прорезями из пенополистирола.

Особенности создания фильтрационной камеры

Второй колодец сооружения строится по той же схеме. Единственное отличие заключается в создании фильтрующего слоя. Его укладывают на дно и вдоль стенок бака. Для этого дно выкопанной ямы засыпают:

• первый слой песка – толщиной 10-15 см;
• второй слой мелкого щебня – толщиной 15-20 см.

При формировании отвала его необходимо тщательно уплотнить. Для этого утрамбовку «подушки» чередуют с наполнением ее водой.

Если предполагается боковой сброс очищенных стоков, то стенки абсорбционного колодца выполняются из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.

Щебеночно-песчаная засыпка обеспечит неподвижность резервуара даже в момент движения грунта, когда он «загуляет»

В верхней части бака установлена ​​горловина с отверстиями под канализационный люк и вентиляционный стояк. Вентиляционная труба должна находиться на высоте 70-80 см над уровнем земли.

Для установки переливной трубы между баками выкапывается траншея. Перелив устроен таким образом, что разница по высоте между входом в первый отсек и выходом во второй бак составляет 15-20 см.

Входной и переливной патрубки между камерами должны быть оборудованы тройниками, препятствующими попаданию твердых компонентов во второй отсек.

Перфоратором проще всего сделать отверстие в стенке бака для перелива. Заведя край трубы в стенку гидроаккумулятора, ее фиксируют задувом пенополиуретаном. Затвердевшая пена будет служить двойной цели: действовать как демпферная прокладка и удерживать влагу.

Убедившись в герметичности конструкции, приступают к ее обратной засыпке.
